Резистор, для чего он нужен, где применяется в автомобилях

Сегодня мы поговорим про резистор, как основной элемент любой электрической цепи автомобиля. Для чего он нужен, какие бывают резисторы, принципы их работы, какие подходят для той или иной электрической цепи.

Эти знания могут пригодиться при ремонте автомобиля.

Три основные составляющие электрического тока

Электроэнергия достаточно плотно вошла в нашу жизнь. Используется она практически везде, и в автотранспорте в том числе.

Данный вид энергии имеет три основных составляющих – напряжение, сила тока и сопротивление.

Что касается последнего параметра, то благодаря возможности создания дополнительного сопротивления в любой точке электрической цепи можно влиять на первые два параметра.

Основным элементом для создания сопротивления является резистор. Данный элемент относится к самым востребованным, и ни одна электрическая цепь без него не обходится, и заменить его чем-либо другим не получится. А в любом автомобиле электрических цепей предостаточно.

Назначение

Основное назначение резистора – создание сопротивления для возможности контроля и регулировки силы тока и сопротивления. По сути, он является своеобразным фильтром, позволяющим на выходе из него получить электроэнергию с определенными параметрами.

Обеспечивает он все это за счет удержания тока, деления и уменьшения напряжения.

Основным параметром резистора является сопротивление, которое он создает в цепи, и измеряется оно в Омах.

Резисторы в электрической цепи автомобиля.

Именно благодаря своей функции этот элемент так часто используется в автомобилях. Ниже мы рассмотрим одни из основных составляющих авто, где используется резистор и какую конкретно функцию он там выполняет.

Система охлаждения

Итак, нагрузочный резистор используется в системе охлаждения автомобиля, а точнее, – в цепи питания вентилятора радиатора.

Стоит отметить, что раньше этот электрический элемент не использовался в данной цепи, и все работало очень просто – при достижении определенной температуры охлаждающей жидкости, температурный датчик замыкал контакты цепи питания вентилятора, и он включался в работу.

Использование же резистора позволило сделать работу электродвигателя вентилятора двух — и даже трехрежимной.

Процесс подачи питания на вентилятор при этом несколько изменился. В систему добавились также реле, а за включение вентилятора у современных авто уже отвечает электронный блок управления.

То есть, электронный блок анализирует температурные показатели датчика, и подает сигнал на реле.

В зависимости от температуры реле направляет электроэнергию по определенной цепи. Если температура охлаждающей жидкости превышена незначительно, но уже требуется ее снижение, и сигнал от ЭБУ поступил, реле направляет электроэнергию через нагрузочный резистор, который создает сопротивление, и вентилятор начинает вращаться с небольшой скоростью.

Если температура будет дальше повышаться и достигнет критической точки, реле перенаправит электроэнергию по другой цепи – в обход резистора, напрямую к вентилятору, что обеспечит его работу на полную мощность, с большой скоростью вращения.

Это схема двухрежимной работы вентилятора, которая обеспечивается наличием нагрузочного резистора в цепи. Причем она упрощенная, чтобы было более понятно.

В авто с трехрежимной работой вентилятора, принцип остается тот же, но у него уже используется два резистора – один отвечает за малые обороты вращения вентилятора, второй – за средние.

Третий же режим – аварийный, при котором вентилятор вращается с максимальной скоростью, обеспечивается за счет подачи питания на него напрямую.

Система зажигания

Второй элемент автомобиля, где можно встретить резистор – это свечи зажигания. Но далеко не все свечи оснащены им.

В конструкции данных элементов он начал появляться не так давно, и задача его заключается в подавлении радиопомех.

Кстати, сейчас ведется очень много споров, нужен ли он в свечах. Ведь резистор создает сопротивление, которое в конечном итоге влияет и на искру. А ведь чем сильнее последняя, тем лучше воспламеняется горючая смесь.

Но на самом деле на качестве искры наличие резистора сказывается незначительно, а вот на свечу – только положительно. Очень сильный искровой заряд приводит к разрушению электродов, а сопротивление снижает напряжение искры.

Но не в этом его главное назначение. Мощный искровой разряд создает достаточно сильные помехи в радиочастотном диапазоне, которые могут повлиять на работу аудиосистемы автомобиля, мобильного телефона и любого другого оборудования, чувствительного к помехам данного типа.

Интересно, что необязательно устанавливать на автомобиль свечи зажигания, оснащенные резисторами.

Дело в том, что во многих моделях шумоподавляющий элемент устанавливается в наконечники проводов высокого напряжения. Также некоторые виды самих проводов обладают достаточно неплохим сопротивлением, которого хватает для подавления радиопомех.

Резистор также может быть установлен и в бегунок трамблера, причем встречается он там на многих моделях. Его задача – та же, что и в свече зажигания или наконечнике.

Важно понимать, что во всех перечисленных элементах зажигания одновременно использоваться резисторы не могут.

При последовательном подключении этих элементов все сопротивление, которое они создают, суммируется.

То есть, если резистор будет установлен в бегунке трамблера, наконечнике, свече, то они будут создавать настолько сильное сопротивление, что значительно послабят искровой заряд, и он уже не сможет качественно воспламенять смесь. А это приведет к перебоям в работе двигателя, потере мощности, увеличению расхода топлива.

Поэтому принимать решение, стоит ли устанавливать на автомобиль свечи зажигания с резистором необходимо, тщательно ознакомившись с техдокументацией, идущей к авто.

Если изготовитель указывает, что необходимо использование таких свечей, то ими лучше пользоваться.

Система обогрева салона

Еще один элемент в конструкции автомобиля, где используется резистор – система отопления салона, а точнее, – управление работой электродвигателя печки.

В любом автомобиле используется переменный резистор для изменения скорости работы электромотора обогревателя.

В нем при помощи вращающегося элемента обеспечивается возможность изменения значения сопротивления.

При включении электродвигателя на 1-ю скорость вращения, резистор обеспечивает максимальное сопротивление, при переключении на 2-ю – оно уменьшается, а при переходе на 3-ю скорость — практически полностью убирается.



Осветительные приборы

В последнее время резисторы стали использоваться вместе со светодиодными лампами. Данный вид ламп все больше начал применяться на авто.

Но далеко не все машины пока идут с завода, укомплектованные светодиодными осветительными приборами, а вот отдельно их купить и установить вместо штатных ламп накаливания тех же поворотников или стоп-сигналов вполне можно и многие так делают.

Но здесь возникает проблема, которая обязывает использовать резисторы.

Дело в том, что потребление электроэнергии этими лампами очень малое, из-за чего электронный блок расценивает работу светодиодов как неисправность штатной лампы.

Чтобы исправить ситуацию, используются резисторы, создающие нагрузку на линии проводки, запитывающей те осветительные приборы, в которых установлены светодиодные лампы.

В результате ЭБУ воспринимает сопротивление элемента, как работу лампы накаливания, поэтому кода ошибки не возникает.

Интересно, что при использовании таких обманок основное достоинство светодиодных ламп – малое потребление энергии, сводится к нулю, и у них остается только одно преимущество перед обычными лампами накаливания – длительный срок эксплуатации.

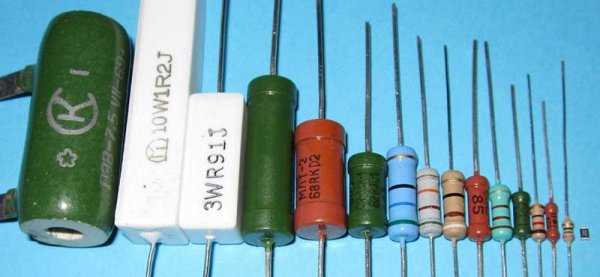

Виды резисторов, их особенности

Из описанных выше резисторов, которые используются в конструкции автомобиля, можно отметить два типа – нагрузочные, они же постоянные и переменные. В целом – это и есть два основных вида, которые имеют достаточно широкое применение в разных сферах.

Конечно, есть еще целый ряд всевозможных резисторов, которые отличаются по своим конструктивным особенностям. К примеру, терморезисторы, в которых сопротивление меняется от температуры, или фоторезисторы, меняющие свои параметры от освещенности. Но их мы пока касаться не будем, а рассмотрим лишь указанные два вида.

Постоянные резисторы называются так потому, что сопротивление, которое они создают – неизменное.

К примеру, если указано, что основной параметр данного элемента составляет 30 Ом, то сопротивление именно этого значения он обеспечивает и поменять его невозможно.

В переменных же резисторах сопротивление можно менять, притом вручную. Примером тому является уже упомянутое управление электродвигателем системы отопления.

К переменным резисторам относятся также подстроечные.

В таких резисторах тоже можно изменять параметр вручную, но регулировка его выполняется не в любой момент, как это делается в переменном, а лишь когда требуется перенастроить работу всей схемы, куда он включен, на длительный срок.

В автотранспорте подстроечные элементы не используются, хотя их часто можно встретить в бытовой технике.

Подбор резистора по сопротивлению

Большинство людей при выходе из строя какого-то электроприбора сдают его в ремонт или заменяют, хотя во многих случаях виноват именно резистор, тем более что он – один из самых распространенных элементов в любой схеме. Но находятся и такие, кто самостоятельно берется за ремонт.

И часто у любителей самостоятельного ремонта возникает вопрос, как правильно подобрать резистор для той или иной схемы.

Для этого возьмем простейшую схему, включающую источник питания и один потребитель.

Еще вначале было указано, что электроэнергия имеет три основные характеристики – напряжение, сила тока и сопротивление. Именно по этим параметрам и производятся все необходимые расчеты, используя для этого закон Ома.

Согласно этого закона, поскольку нам необходимо определение сопротивления, следует напряжение поделить на силу тока.

К примеру, наш источник питания обеспечивает цепь напряжением 12 В, с силой тока 0,02 А.

Чтобы определить сопротивление проводим математические расчеты – 12/0,02 и получаем сопротивление цепи 600 Ом.

Теперь непосредственно о том, как высчитать сопротивление резистора для использования в той или иной схеме. Для примера возьмем источник питания на 12 В и потребитель (лампу накаливания 3,5 В, 0,28 А).

Вначале рассчитывается сопротивление лампы – 3,5/0,28 = 12,5 Ом. Теперь узнаем, какая сила тока потечет через имеющуюся лампу – для этого берем напряжение источника питания и делим на сопротивление: 12/12,5 = 0,96 А, что в 3,5 раза превышает необходимую для работы потребителя силу тока, и если подключить потребитель, то нить лампы попросту перегорит.

Чтобы перегорания не произошло, необходимо сопротивление в цепи, равное 43,75 Ом (12,5 * 3,5). А поскольку лампа сама создает сопротивление, то в схему необходимо подключить добавочный резистор на 30 Ом. В ходе расчетов получаем – 12 В/ 42,5 Ом (сопротивление лампы и резистора) = 0,28 А.

То есть получили силу тока, необходимую для нормальной работы потребителя. В данном случае включенный в схему элемент выступил в качестве ограничителя силы тока.

Мощность рассеивания

Помимо сопротивления у резистора есть еще один немаловажный параметр – мощность рассеивания.

Любой резистор выступает своего рода ограничителем и благодаря своему сопротивлению проводит через себя только определенное напряжение и силу тока. При этом излишки, которые он не пропустил в себе не накапливает, а преобразует их в тепловую энергию и рассеивает.

Поэтому предусмотрены обозначения резисторов по мощности рассеивания.

Несоответствие данного элемента по мощности рассеивания приведет к его перегреву и разрушению. Мощность рассеивания измеряется в Ваттах.

Определить мощность рассеивания можно как по напряжению, проходящему через него, так и по силе тока.

Что касается напряжения, то формула для расчета выглядит так:

Где:

  1. Р – мощность;
  2. U – напряжение в цепи;
  3. R – сопротивление резистора.

Для расчета по силе тока формула имеет такой вид:

Где:

  1. P – мощность;
  2. I – сила тока, проходящая через резистор;
  3. R – сопротивление.

Важным условием при выборе резистора по данному параметру является то, что мощность рассеивания у него должна быть вдвое больше, чем полученная при расчетах.

К примеру, мы имеем силу тока в 0,1 А и сопротивление резистора в 100 Ом.

Исходя из формулы, получаем мощность рассеиваний в 1 Ватт (0,12 * 100 = 1), но для нормальной работы элемента выбираем резистор с мощностью рассеивания в 2 Ватт.

Отметим, что все изготавливаемые резисторы имеют строго определенное значение мощности рассеивания, что облегчает их выбор.

К тому же можно даже визуально определить, какая у резистора мощность рассеивания. Здесь все просто, чем больше по размерам элемент, тем выше значение.

Здесь мы рассмотрели резисторы – одни из самых распространенных элементов в любой электрической схеме автомобиля. Ведь они позволяют контролировать основные параметры электрической энергии благодаря воздействию всего лишь на одну из ее характеристик.

Напоследок отметим, что при расчетах необходимо следить за размерностью параметров. То есть, использовать только амперы, вольты и омы, и если указано, что сила тока составляет 20 мА, то следует перевести это значение в амперы, получив для расчетов значение в 0,02 А.

autotopik.ru

Резистор отопления


Про резисторы для начинающих заниматься электроникой » Электрика в квартире и доме своими руками

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», зарядные устройства для аккумуляторов, регуляторы оборотов электродвигателей, частотные преобразователи для трехфазных двигателей, преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны схемы фотореле для включения освещения, охранные устройства и сигнализация, а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, микроконтроллеры и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, конденсаторы, катушки индуктивности, диоды и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных схемах включения транзисторов.

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы.

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I2 * R, P = U2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 — 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип — резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в делителях напряжения. Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз

motorsmarine.ru

Резистор печки ВАЗ 2110 – ремонт (фото)

Причины замены

Одной из распространенных «болезней» автомобилей ВАЗ, особенно – модели 2110 в зимнее время является работа печки. Если у вас вдруг возникла ситуация, когда вентилятор отопителя не поддерживает заданную ему температуру на первой, второй скоростях, а работает только на самой высшей, значит, резистор печки на вашем ВАЗ 2110 пришел в негодность, и его нужно менять.

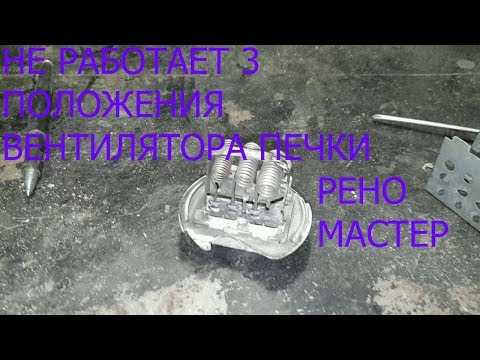

Резистор печки ВАЗ 2110

Управление скоростями

Для того, чтобы иметь возможность управлять скоростью вентилятора печки, и существует дополнительный резистор, находящийся за вакуумным усилителем, сбоку от отопителя. Он оснащен двумя спиралями: 1-я имеет сопротивление 0,23 Ом и обеспечивает самую низкую, 1-ю скорость вращения вентилятора. Вторая, на 0,82 Ом, дает возможность включать 2-ю скорость. При исправной работе этой детали водитель имеет возможность управлять температурой в салоне, понижая ее или повышая. Если же та вышла из строя, то для отопителя остается только одна скорость – самая высокая. Именно дополнительный резистор ВАЗ, обеспечивает их переключение, кроме последней. Поэтому, собственно, высшая и работает, если он ломается.

Причины поломки

На ВАЗ 2110 устанавливается резистор с маркировкой РДО 2110-8118022-01, имеющий недостаток: там есть предохранитель (на него указывает красная стрелочка), который иногда может отпаяться. В принципе, если его припаять обратно, то замена может и не понадобиться. Но учитывая некоторые неудобства по тому, как подобраться к месту крепления резистора, и его незначительную цену, лучшее решение все же – замена.

Резистор печки ВАЗ 2110 РДО 2110-8118022-01

Как заменить

Алгоритм замены резистора печки таков:
1. Необходимо снять минусовую клемму с аккумулятора;

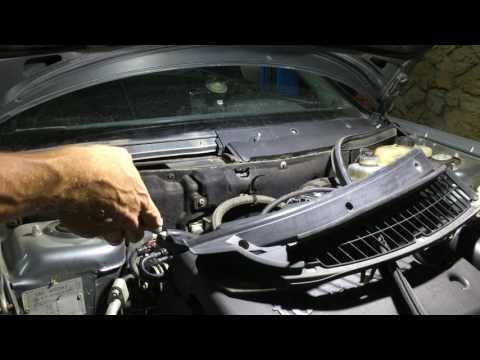

2. Снять облицовку, затем – накладку рамы ветрового стекла, вынуть обивки для шумоизоляции;
3. Вакуумный усилитель также лучше снять, ради удобства проведения ремонта;
4. Колодку с проводами, находящуюся на резисторе, отсоединить;
5. Чтобы случайно не заменить еще вполне исправное устройство (ведь причина может быть и не в нем), стоит проверить его омметром, поочередно подключая его к контактам. Если есть существенные отличия от нормальных показаний, значит – необходимо менять;
6. Для снятия неисправного резистора отопителя достаточно открутить винт, и удалить испорченную деталь;
7. В обратном порядке производится установка нового. Учтите также, что колодку с проводами можно присоединить лишь в одном положении.

Вот, собственно и все – ваш ВАЗ 2110 может отправляться в путь в холодную погоду. Вы не замерзнете, а также не будете испытывать неудобств из-за усиленной работы печки.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Резистор отопления – Ford Focus 1

Вчера появился запах, потом дым. Остановился, открыл бардачок увидел пламя. Выломал ногой бардачок, дунул туда огнетушителем – погасло.
Очаг возгорания был нагрузочное сопротивление регулировки скорости вращения двигателя вентилятора климатической установки.

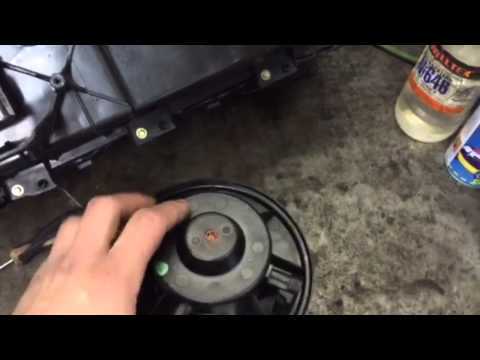

А причиной подклинивший двигатель вентилятора. Со временем в подшипники (втулки) попадает пыль и ротор начинает немного заедать. Если включать сразу на первую скорость, то мощности не хватает что б “стронуть” с места. В результате чего нагрузочное сопротивление перегрелось и воспламенилось (оно стоит в вентиляционном канале и охлаждается этим же вентилятором).

Новое сопротивление 800р.
Разборка, смазка, сборка печки, замена сопротивления – самостоятельно.
Мойка, чистка салона 280р.
Заправка огнетушителя 200р.
Бардачок сильных повреждений не получил.
Считаю, что для пожара легко отделался.

Если у Вас старая машина (как у меня ), рекомендую обратить внимание, как начинает вращаться вентилятор отопителя на 1 скорости. Если есть подозрение на затрудненное вращение, лучше снять двигатель почистить и смазать подшипники.

Это к стати не первая попытка самосожжения моей машины.
Первая была прошлой зимой.
Запустил двигатель, включил подогрев сиденья и стал чистить машину от снега. Когда открыл дверь (минут через 10) салон был заполнен дымом. Сиденье светилось и жутко дымило.

По этому случаю я обратился к дилерам. Да машина не на гарантии, да старая, но ведь она не должна нести явную опасность окружающим. Предложили супер скидку на ремонт и запчасти по моему процентов 20%. Но даже с этой скидкой цена мне показалась фантастической. Сделал сам. Сиденье разобрал, постирал, зашил с натяжкой, подогрев выкинул, напихал поролона вместо выгоревшего, собрал и поставил на пассажирское.

Удачи на дорогах!

ffclub.ru

Сопротивление отопителя


Как заменить резистор печки ВАЗ-2110

Автомобили концерна ВАЗ пользуются значительной популярностью среди водителей благодаря достойным техническим характеристикам, соответствию цены и качества, отличной ремонтопригодности. Большинство неисправностей, которые случаются во время эксплуатации, водителя могут исправить самостоятельно без помощи профессионалов.

В этой статье речь пойдёт о ремонте отопителя транспортного средства, который является одним из слабых мест в автомобилях отечественного производства, а именно рассмотрим, как заменить вышедший из строя резистор печки ВАЗ-2110.

Функции и назначение резистора

Резистор часто применяется во многих электросхемах транспортного средства. Основная его функция — это контроль и распределение подаваемого тока к элементу его потребления, в этом случае к печке машины.

В автомобилях источником подачи тока является аккумулятор, который вырабатывает необходимый электрический заряд для функционирования всех электроэлементов транспортного средства. Резистор, в свою очередь, трансформирует ток в нужные пределы величины напряжения для бесперебойной работы той или иной детали. Если преобразователь тока приходит в негодность, то на печку будет подаваться напряжение больше, чем требуется для её работы, и система отопления салона работать не будет. А также от большого напряжения может произойти перегорание деталей отопителя, которые работают на токе.

Схема функциональности детали простая. Изначально ток вырабатывается в аккумуляторе машины и подаётся на резистор печки. Он трансформирует его в необходимую величину напряжения для качественной работы отопителя.

Причинами выхода из строя преобразователя могут быть большие нагрузки на него в случае длительной эксплуатации печки на максимальных оборотах, неисправность проводки. А также качество резистора и соответствие месту назначения влияет на срок его службы.

Способы диагностики исправности резистора печки

Бывают случаи, когда отопитель транспортного средства перестаёт работать на пониженных скоростях и функционирует только в усиленном режиме. Это и есть главный показатель выхода из строя резистора.

Дело в том, что ВАЗ-2110 оборудован преобразователем тока, который оснащён двумя спиралями. Первая из них имеет сопротивление 0,23 Ом и отвечает за работу печки на первой скорости, вторая спираль с сопротивлением 0,82 Ом обеспечивает возможность включать среднюю скорость печки. При неисправности детали включается только максимальный режим отопления салона.

Дополнительный резистор транспортного средства напрямую отвечает за возможность переключения скоростей отопителя, потому, если печка вашего автомобиля работает только на максимальном режиме, значит, необходимо заменить преобразователь тока.

Замена резистора отопителя ВАЗ-2110 своими руками

Для того чтобы заменить резистор, важно понимать, где именно он располагается. Деталь находится с правой стороны от печки за вакуумным усилителем. Первым делом перед началом работы надо отсоединить аккумулятор от питания, для этого снимается минусовый провод с клеммы.

Дальнейшие работы производятся в салоне автомобиля. Изначально необходимо демонтировать облицовку и накладку лобового стекла. После этого снимается звукоизоляционная обивка с правой стороны панели машины. Для получения хорошего доступа к преобразователю надо демонтировать вакуумный усилитель.

Обзору открылся дополнительный резистор отопителя. Дальше следует отсоединить колодку с проводкой от контактов преобразователя. Запомните, каким именно образом она подключена, чтобы правильно осуществить сборку по окончании работы. Подсоединить колодку можно только в одном положении.

Прежде чем приступить к замене изделия, необходимо проверить его работу с помощью омметра. Для проверки функциональности детали снимать её нет необходимости. Последовательно соедините контакты преобразователя и омметра сначала на первой спирали, потом на второй. Если показатели сопротивления значительно отличаются от оптимального значения для корректной работы устройства, значит, изделие подлежит обязательной замене.

Часто причиной выхода из строя детали является отсоединение предохранителя, находящегося на плате резистора. Теоретически, продлить жизнь элемента можно, припаяв контакты предохранителя на место. Однако такая работа отличается значительными трудностями, так как к креплению контактов предохранителя очень неудобно добираться за счёт очень маленького расстояния между платой и самим преобразователем.

Цена на качественный резистор не очень высокая, потому правильным решением будет его замена новой деталью. Предварительно перед заменой приобретите новое изделие в специализированном магазине. Не покупайте детали с рук или на стихийных рынках. Только качественное изделие может гарантировать бесперебойную работу отопительной системы салона автомобиля. На ВАЗ-2110 устанавливается изделие с идентификационным значением РДО 2110-8118022-01. Приобретайте изделия, которые соответствуют вашей марке автомобиля, это обеспечит правильное преобразование тока и корректную работу системы отопления салона.

Для демонтажа изделия необходимо открутить с помощью крестовой отвёртки саморез крепления. Аккуратно вынимается деталь, вышедшая из строя, и на её место устанавливается новый преобразователь. На этом замену можно считать выполненной. Остаётся только подключить колодку и разъёмы на место, произвести монтаж облицовки ветрового стекла в обратном порядке.

И ещё один важный совет

Проводите замену резистора сразу же после выявления его неисправности.

Эксплуатация печки машины после поломки дополнительного преобразователя тока может повлечь за собой очень серьёзные проблемы. При выходе из строя детали отопитель очень часто продолжает функционировать на максимальных оборотах. В холодное время года водителя могут не придавать значения неисправности и использовать печку, несмотря на поломку преобразователя.

Длительная работа отопителя на усиленных оборотах может стать причиной перегорания мотора печки или возгорания проводки автомобиля вследствие прохождения высокого напряжения через устройства, которые работают от силы тока.

Подведём итоги

Одним из важных элементов, который влияет на функциональность печки автомобиля, является резистор. Он выполняет важную функцию по распределению силы тока от аккумулятора к электроэлементам отопителя. При выявлении проблемы с функционированием преобразователя тока изделие подлежит обязательной замене.

Не игнорируйте неисправность деталей, которые имеют отношение к току, — это может быть небезопасно для вашей жизни. Сразу же после выявления неполадки устраняйте её причину.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне Мас Моторс

remam.ru

Резистор отопителя

Главная > РЕМОНТ и обслуживание > Разное > Резистор отопителя

 Cовременный автомобиль, это не только комфорт, удобство, и легкость управления. Дизайнеры продумали интерьер, маркетологи продумали нужные девайсы и примочки, одни инженеры безопастнсть, другие экономичность и экологию, третьи облегчили сборку на конвейре, а жизнь вносит свои коррективы. Машины стали практически одноразовыми, правда это известно двано, но все же. Сработали подушки безопастности- замена торпеды. Накрылся транзистор в блоке АБС- замена блока. Вышла из строя шаровая опора — замена всего рычага. И вот так почти весь автомобиль, из-за одной мелочи приходится выкладывать кругленькую сумму.

В принципе криминала никакого нет, это прогресс и инновации, высокотехнологичная сборка и скорость. Если бы при этом еще бы была достаточно низкая цена, и приемлимое ка

motorsmarine.ru

резистор отопления салона

резистор отопления салона .


Нажми для просмотра
Показываем где установлен резистор печки и как до него добраться!# РезисторПе чки #РеноПечка #Сопротивл ние…



Тэги:


Нажми для просмотра
Каталог – запчастей на Ваш авто – – сравнение цен на запчасти от 2000 продавцов, выбирайте …



Тэги:


Нажми для просмотра
Такая неисправно сть вызвана несвоеврем енной заменой фильтра салона. Транзистор перегрелся и сработал…



Тэги:


Нажми для просмотра
Лада приора с кондиционе ром Panasonic (Панасоник) печка работает в максимальн ом режиме меняем реостат (резисто…



Тэги:


Нажми для просмотра
Номинал предохрани теля: 250V, 10A, 152 градуса по целюсию. Видео заливаю через месяц…



Тэги:


Нажми для просмотра
Ремонт и диагностик а резистора отопителя Opel..Видео от “Чайника “. Opel Combo 2008 года выпуска..1.3 CDTI .Номера оригинал…



Тэги:


Нажми для просмотра
В данном видео вы увидите как самостояте льно и быстро заменить ежа в бмв е39.



Тэги:


Нажми для просмотра
Что делать если не греет печка салона, либо греет но плохо. Что делать и какие причины такой поломки….



Тэги:


Нажми для просмотра
Видеомануа л по очистке и смазке моторчика печки на 840 базе Chevrolet Avalanche,Tahoe,Subu rban,Silverado,Escal adeCleaning …



Тэги:


Нажми для просмотра
САЙТ ПО РЕМОНТУ АВТО how to check dtozh , coolant temperature sensor , car vw passat b3 • -20С — 12,0-18,0 …



Тэги:


Нажми для просмотра
Неисправно сти: 1. Не работают первые три положения переключат еля вентилятор а. Работает только четвертая.. .



Тэги:


Нажми для просмотра
восстановл ение не рабочего резистора опель омега а c20ne, когда не работает ни одна скорость что можно…



Тэги:


Нажми для просмотра
Отопитель в экскаватор е HYUNDAI стал потихоньку умирать-Пе естала менять скорость печка,стал подзакусыв ать…



Тэги:


Нажми для просмотра
Одноплатны й Delphi DS150E из видео Раньше у меня был Двухплатны й Адаптер …



Тэги:


Нажми для просмотра
В данном видео мы покажем, что делать если вентилятор печки работает только в 4 положении. Вы узнаете как…



Тэги:


Нажми для просмотра
В этом видео я показываю как отремонтир овать регулятор скоростей обдува печки, Audi 80. Неприятная поломка,…



Тэги:


funer.ru

для чего он нужен? Как узнать, какой резистор нужен?

При создании радиоэлектронных схем применяется множество различных элементов. Одни из наиболее используемых, без которых практически невозможно обойтись, — это резисторы. Что они собой являют? Какие типы есть? Какой их параметр наиболее важен? И какие особенности есть при последовательном и параллельном соединении?

Что такое резистор?

Так называют пассивный элемент электрической цепи, который оказывает сопротивление току во время его протекания. В больших схемах они применяются чаще, чем любой другой элемент электроники. Важным является обеспечение режима смещения транзисторов при использовании в усилительных каскадах. Но наиболее значимой функцией признают контроль и регулирование напряжения и значений токов в электрических цепях. Мы позднее рассмотрим, какие их типы бывают. В рамках статьи будет уделено внимание 5 основным, которые чаще всего используются, но могут быть и другие. Когда проводится расчет резисторов, то обязательно следует оценить, какая необходима мощность.

Хотите понять, что необходимо в конкретном случае?

Как узнать, какой резистор нужен при создании схем? Первоначально следует понять, что обязательным является знание силы тока или значение сопротивления нагрузки. В рамках статьи будет рассмотрено два варианта влияния на характеристики схемы:

1) Если ничего неизвестно, то берём переменный резистор и подключаем его последовательно с нагрузкой. Вращаем регулятор до того момента, пока у нас не будет нужное напряжение. Теперь вместо переменного сопротивления подключаем постоянное с необходимыми параметрами. Измерьте ток, что идёт после резистора и перемножает полученное значение с напряжением, что подаётся. Тогда будем знать, сколько и куда подавать.

2) Необходимо знать ранее указанные величины тока и нагрузки. Для повышения точности вычисления желательно также знать и значение внутреннего сопротивления источника питания.

Давайте смоделируем немного другие условия действий. Есть один резистор в качестве нагрузки, закон Ома и необходимость рассчитать необходимое для цепи сопротивление. Это довольно интересный момент и он заслуживает, чтобы ему было уделено внимание. Почему была выбрана именно такая формулировка? Дело в том, что люди, которые только начинают заниматься созданием схем, очень часто задают такой вопрос. Но, увы, цепь рассуждений, которой они идут, является немного неверной. Рассчитать необходимое значение с одним законом Ома здесь не выйдет. Необходимо дополнительно воспользоваться формулой вычисления добавочного резистора: СДБ = СН(НИП-НН)/НН=СН(х-1). Разберём формулу:

СДБ – сопротивление добавочного резистора;

НИП – напряжение источника питания;

СН – сопротивление нагрузки;

Х = НИП/НН;

НН – напряжение, что нужно получить на нагрузке.

Воспользуемся этой формулой. Допустим, что при сопротивлении в 1 Ом СДБ будет составлять 0,6 Ом. Если мы поставим 5 Ом, то конечный результат будет 3,3 Ом. Почему всё так? Это из-за того, что чем меньший показатель имеет сопротивление нагрузки, тем большая характеристика тока в цепи. При этом будет просаживаться источник питания, ведь он тоже создаёт определённые помехи для прохождения тока. А учитывая, что с этим будет падать и напряжение, то выходит, что нужен добавочный резистор с меньшими характеристиками для получения желаемого напряжения. Это напряжение буквально «на пальцах». Может быть сложно понять, что и как, но вы попробуйте.

Постоянный резистор

Так называют устройства, которые являются обладателями постоянного значения сопротивления. Эта характеристика резистора не меняется под действием внешних воздействий (температуры, протекающего тока, света, приложенного напряжения) в разумных рамках. Если так разобраться, то про все радиоэлементы можно сказать, что у них есть внутренние шумы и нестабильности из-за стороннего влияния. Но обычно это всё настолько ничтожно, что игнорируется любительской радиоэлектроникой и имеет смысл только при создании действительно сложных систем, которые даже не факт, что где-то собираются сейчас.

Переменный резистор

Так называют устройства, значение сопротивления которых можно изменить с помощью специальной ручки (она может быть ползункового, кнопочного или вращающегося типа). Зачем нужен резистор подобного типа? Хорошим примером применения данного элемента является регулятор громкости на звуковых колонках компьютера или мобильного телефона.

Построечный резистор

Так называются устройства, режим работы которых меняется лишь изредка. Чтобы регулировать значения сопротивления, необходимо с помощью отвертки покрутить шлиц, который имеет резистор. Для чего он нужен? Широкое распространение они получили на печатных платах радиосхем в качестве делителя тока или напряжения.

Фоторезистор

Это специальные устройства, которые могут менять значение своего сопротивления под влиянием света. Фоторезисторы производятся из полупроводниковых материалов. Если необходимо реагировать на наличие видимого света, то применяют селенид и сульфид кадмия. Чтобы регистрировать инфракрасное излучение, используют германий.

Терморезистор

Это специальное устройство, с помощью которого можно измерять температуру внешней среды. Терморезистор также используется в цепях термостабилизации для транзисторных каскадов. Как уже можно было догадаться, его сопротивление может меняться под воздействием температуры. В инкубаторах для цыплят, оранжереях, производственных аппаратах — везде можно найти этот резистор. Для чего он нужен? Чтобы при достижении определенной температурной границы включались системы отопления\охлаждения.

Рассеиваемая мощность

Это поглощаемая резистором энергия, которая образовывается током и напряжением. Из-за того, что происходит именно рассеивание, а не сохранение, данное устройство и называется пассивным. Благодаря этому о резисторе можно говорить как об активном элементе, который одинаково может работать в цепях переменного и постоянного токов.

Обозначение мощности рассеивания

Как понять, что может сделать постоянный резистор? Для этого необходимо посмотреть на его обозначение:

  1. Когда есть две косые линии, мощность рассеивания составляет 0,125 Вт.
  2. Есть одна косая линия — мощность рассеивания равняется 0,25 Вт.
  3. Одна горизонтальная линия — мощность рассеивания 0,5 Вт.
  4. Одна вертикальная линия — мощность рассеивания 1 Вт.
  5. Две вертикальные линии — мощность рассеивания 2 Вт.
  6. Две косые линии, что создают латинскую букву V, — мощность рассеивания 5 Вт.

Начиная от одного Ватта, для обозначения используются римские цифры.

Последовательное соединение

Когда имеет смысл применять подобный подход? Если надо получить значительное сопротивление, но есть резисторы с малым номиналом, то используют последовательно соединение. Чтобы оценить, что и как сделано в схеме, то нужно просуммировать их характеристики.

Параллельное соединение

А где необходим такой подход? Здесь общее сопротивление резисторов будет равняться сумме, которая является ему обратно пропорциональной. Эту величину также называют «проводимость». Вам может быть немного сложно понять, о чем автор ведёт речь, поэтому предлагаем взглянуть на такую формулу (С — сопротивление):

1/Собщее=1/С1+1/С2+…+1/Сх.

Применение

Вот мы и поняли, что такое резистор, для чего он нужен. Фото, размещённые в статье, позволяют понять, как он выглядит. Но хочется уделить внимание и его применению. Итак, резистор. Для чего он нужен в машине? Как вы знаете, в автомобилях используется значительное количество электроники. Вот для контроля её работы его и применяют. Для чего нужен резистор печки в автомобиле? Видели возможность переключения и настройки температурного режима? Вот для чего нужен резистор отопителя! Ведь без него можно было бы включить только заранее установленные настройки и всё. Теперь подумаем, зачем нужен резистор для светодиода? С его помощью можно регулировать яркость его свечения. Как вы могли догадаться, если внимательно читали статью, ответ на вопрос о том, какие резисторы нужны для светодиодов, — переменные!

Заключение

Как видите, резистор — это необходимая и полезная вещь, которая имеет широкие возможности применения. Теоретически обойтись без резистора можно в простейших схемах, на пару деталей, при том, что источники энергии будут очень точно выбраны. Но такое маловероятно, и для достижения необходимого значения этих показателей придётся длительное время подбирать их. Вот для упрощения процесса и применяются резисторы, ведь они позволяют проводить значительные перепады характеристик, открывая возможность даже кратного их изменения.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
