 Cовременный автомобиль, это не только комфорт, удобство, и легкость управления. Дизайнеры продумали интерьер, маркетологи продумали нужные девайсы и примочки, одни инженеры безопастнсть, другие экономичность и экологию, третьи облегчили сборку на конвейре, а жизнь вносит свои коррективы. Машины стали практически одноразовыми, правда это известно двано, но все же. Сработали подушки безопастности- замена торпеды. Накрылся транзистор в блоке АБС- замена блока. Вышла из строя шаровая опора — замена всего рычага. И вот так почти весь автомобиль, из-за одной мелочи приходится выкладывать кругленькую сумму.

В принципе криминала никакого нет, это прогресс и инновации, высокотехнологичная сборка и скорость. Если бы при этом еще бы была достаточно низкая цена, и приемлимое качество.
Вот к примеру резистор вентилятора отопителя от Ниссана. В прошлом достаточно надежная вещь, за все время работы поменял 5-6 штук, на разных моделях машин.


Основная причина выхода из строя резистора отопителя — перегрев. Да, он должен греться, и принудительно охлаждаться потоком забортного воздуха. Но он все-таки перегревается и выходит из строя. Возможно основная проблема в салонном фильтре, он очень быстро забивается, и уменьшает количество воздуха проходящего мимо регулятора. При этом создавая дополнительное сопротивление в воздуховоде между собой и мотором, или за собой, в зависимости от того, где он расположен. Результат выхода из строя резистора отопителя  – вы лишаетесь малых и средних оборотов вентилятора отопителя, она будет работать только на максимальных, если исправен сам вентилятор. В принципе ничего страшного, только начинает раздражать сильный шум, создаваемый потоками воздуха.
Дополнительной, и похоже что основной причиной выхода из строя резистора отопителя, является сам мотор отопителя. Контакты мотора очень тонкие и слабые, и являются дополнительным сопротивлением, из-за которого происходит перегрев и выход из строя регулятора скорости( резистора отопителя).

После выяснения причины, можно подумать об устранении неисправности. К дилеру обращаться не стоит, если машина не на гарнатии — оставят без штанов, и еще должны будете. Звонить по разборкам еще рано, вдруг оремонтируется своими силами. Берем инструмент, лезем в недра машины, и извлекаем нашу проблему на свет.


Внимательно изучаем и видим что жлезяка абсолютно не ремонтопригодна! Но тут есть один маленький нюанс.

Вот это странно торчащая железочка. Которая была заботливо припаяна на заводе бездушным роботом, и от перегрева отвалилась. Заставив зимой нас мучаться, и слушать невыносимый шум.


Если у вас завалялся паяльник, то ремонт займет считанные минуты. Если его нет, есть разные варианты:попросить у друзей, сходить в радиомастерскую, или просто купить паяльник в магазине. После небольшого колдовства и мучений, засунуть это устройство обратно, мы получаем маленькую радость, мотор правильно отзывается на все положения регулятора скорости!



И после этого не забудьте своевременно менять салонный фильтр.



www.electrovovik.ru

Как заменить резистор печки ВАЗ-2110

Автомобили концерна ВАЗ пользуются значительной популярностью среди водителей благодаря достойным техническим характеристикам, соответствию цены и качества, отличной ремонтопригодности. Большинство неисправностей, которые случаются во время эксплуатации, водителя могут исправить самостоятельно без помощи профессионалов.

В этой статье речь пойдёт о ремонте отопителя транспортного средства, который является одним из слабых мест в автомобилях отечественного производства, а именно рассмотрим, как заменить вышедший из строя резистор печки ВАЗ-2110.

Функции и назначение резистора

Резистор часто применяется во многих электросхемах транспортного средства. Основная его функция — это контроль и распределение подаваемого тока к элементу его потребления, в этом случае к печке машины.

В автомобилях источником подачи тока является аккумулятор, который вырабатывает необходимый электрический заряд для функционирования всех электроэлементов транспортного средства. Резистор, в свою очередь, трансформирует ток в нужные пределы величины напряжения для бесперебойной работы той или иной детали. Если преобразователь тока приходит в негодность, то на печку будет подаваться напряжение больше, чем требуется для её работы, и система отопления салона работать не будет. А также от большого напряжения может произойти перегорание деталей отопителя, которые работают на токе.

Схема функциональности детали простая. Изначально ток вырабатывается в аккумуляторе машины и подаётся на резистор печки. Он трансформирует его в необходимую величину напряжения для качественной работы отопителя.

Причинами выхода из строя преобразователя могут быть большие нагрузки на него в случае длительной эксплуатации печки на максимальных оборотах, неисправность проводки. А также качество резистора и соответствие месту назначения влияет на срок его службы.

Способы диагностики исправности резистора печки

Бывают случаи, когда отопитель транспортного средства перестаёт работать на пониженных скоростях и функционирует только в усиленном режиме. Это и есть главный показатель выхода из строя резистора.

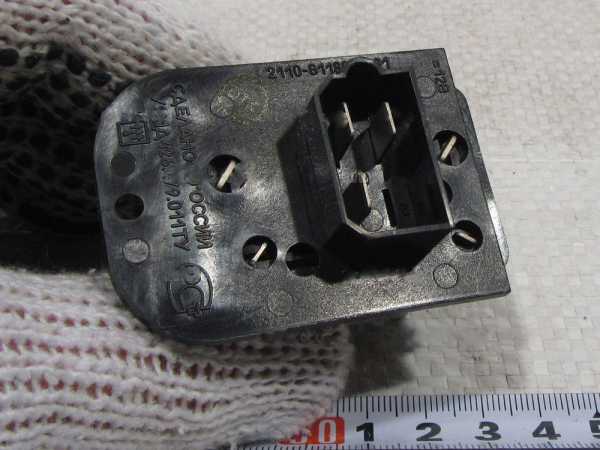

Дело в том, что ВАЗ-2110 оборудован преобразователем тока, который оснащён двумя спиралями. Первая из них имеет сопротивление 0,23 Ом и отвечает за работу печки на первой скорости, вторая спираль с сопротивлением 0,82 Ом обеспечивает возможность включать среднюю скорость печки. При неисправности детали включается только максимальный режим отопления салона.

Дополнительный резистор транспортного средства напрямую отвечает за возможность переключения скоростей отопителя, потому, если печка вашего автомобиля работает только на максимальном режиме, значит, необходимо заменить преобразователь тока.

Замена резистора отопителя ВАЗ-2110 своими руками

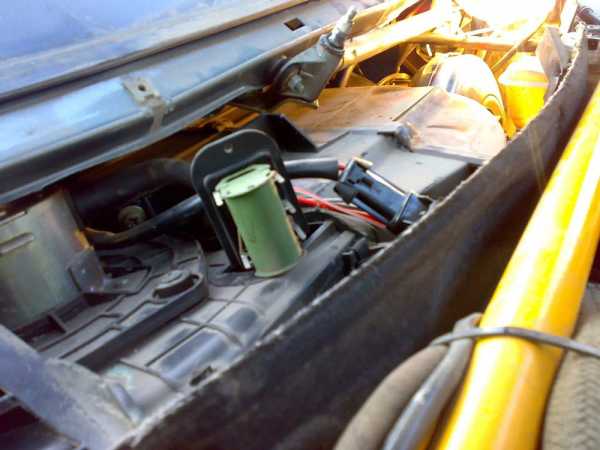

Для того чтобы заменить резистор, важно понимать, где именно он располагается. Деталь находится с правой стороны от печки за вакуумным усилителем. Первым делом перед началом работы надо отсоединить аккумулятор от питания, для этого снимается минусовый провод с клеммы.

Дальнейшие работы производятся в салоне автомобиля. Изначально необходимо демонтировать облицовку и накладку лобового стекла. После этого снимается звукоизоляционная обивка с правой стороны панели машины. Для получения хорошего доступа к преобразователю надо демонтировать вакуумный усилитель.

Обзору открылся дополнительный резистор отопителя. Дальше следует отсоединить колодку с проводкой от контактов преобразователя. Запомните, каким именно образом она подключена, чтобы правильно осуществить сборку по окончании работы. Подсоединить колодку можно только в одном положении.

Прежде чем приступить к замене изделия, необходимо проверить его работу с помощью омметра. Для проверки функциональности детали снимать её нет необходимости. Последовательно соедините контакты преобразователя и омметра сначала на первой спирали, потом на второй. Если показатели сопротивления значительно отличаются от оптимального значения для корректной работы устройства, значит, изделие подлежит обязательной замене.

Часто причиной выхода из строя детали является отсоединение предохранителя, находящегося на плате резистора. Теоретически, продлить жизнь элемента можно, припаяв контакты предохранителя на место. Однако такая работа отличается значительными трудностями, так как к креплению контактов предохранителя очень неудобно добираться за счёт очень маленького расстояния между платой и самим преобразователем.

Цена на качественный резистор не очень высокая, потому правильным решением будет его замена новой деталью. Предварительно перед заменой приобретите новое изделие в специализированном магазине. Не покупайте детали с рук или на стихийных рынках. Только качественное изделие может гарантировать бесперебойную работу отопительной системы салона автомобиля. На ВАЗ-2110 устанавливается изделие с идентификационным значением РДО 2110-8118022-01. Приобретайте изделия, которые соответствуют вашей марке автомобиля, это обеспечит правильное преобразование тока и корректную работу системы отопления салона.

Для демонтажа изделия необходимо открутить с помощью крестовой отвёртки саморез крепления. Аккуратно вынимается деталь, вышедшая из строя, и на её место устанавливается новый преобразователь. На этом замену можно считать выполненной. Остаётся только подключить колодку и разъёмы на место, произвести монтаж облицовки ветрового стекла в обратном порядке.

И ещё один важный совет

Проводите замену резистора сразу же после выявления его неисправности.

Эксплуатация печки машины после поломки дополнительного преобразователя тока может повлечь за собой очень серьёзные проблемы. При выходе из строя детали отопитель очень часто продолжает функционировать на максимальных оборотах. В холодное время года водителя могут не придавать значения неисправности и использовать печку, несмотря на поломку преобразователя.

Длительная работа отопителя на усиленных оборотах может стать причиной перегорания мотора печки или возгорания проводки автомобиля вследствие прохождения высокого напряжения через устройства, которые работают от силы тока.

Подведём итоги

Одним из важных элементов, который влияет на функциональность печки автомобиля, является резистор. Он выполняет важную функцию по распределению силы тока от аккумулятора к электроэлементам отопителя. При выявлении проблемы с функционированием преобразователя тока изделие подлежит обязательной замене.

Не игнорируйте неисправность деталей, которые имеют отношение к току, — это может быть небезопасно для вашей жизни. Сразу же после выявления неполадки устраняйте её причину.

remam.ru

Дополнительный резистор отопителя. Проверка, ремонт, замена.

Резистор отопителя

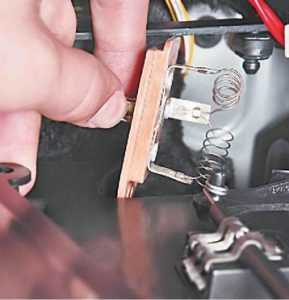

Дополнительный резистор предназначен для регулировки скорости печки. Иными словами, они создают дополнительное сопротивление, тем самым уменьшая напряжение. В ВАЗ 2114 и других семействах SAMAR  дополнительный резистор имеет  2 спирали сопротивлением 0,23 и 0,82 Ом, т.е. он имеет два режима работы.

Принцип работы добавочного резистора

Когда мы включаем вентилятор отопителя на 1-ю скорость,  ток от включателя к вентилятору идёт через дополнительный резистор через две спирали,  когда включаем на 2-ю скорость – ток идёт через спираль сопротивлением 0,23 Ом. Когда мы включаем печку на третью скорость, ток идёт напрямую от включателя к моторчику вентилятора.

Где находится дополнительный резистор?

Дополнительный резистор находится над педалью газа. Для доступа к нему, ничего отворачивать и снимать не нужно.

Как отремонтировать дополнительный резистор?

Вообще, резистор очень редко выходит из строя. Чаще всего, основной причиной выхода из строя является обгорание контактов. В данном случае нужно вытащить резистор, зачистить его, заменить контакты на «мамке». Колодка на 3 наконечника так же может выйти из строя, точнее расплавиться. Но они так же продаются в магазине и их можно заменить.  В иных случаях дополнительный резистор ремонту не поддаётся.

Как заменить дополнительный резистор электродвигателя отопителя?

  1. Находим добавочный резистор и снимаем с него контакты.
  2. Отворачиваем крепление дополнительного резистора.
  3. Вынимаем дополнительный резистор.
  4. Производим ремонт при возможности.
  5. Устанавливаем в обратном порядке.

Не работает печка ВАЗ, что делать?

vaz-2114-lada.ru

Меняем дополнительный резистор печки на автомобилях ЛАДА Самара

Для того, чтобы у вас была возможность регулировать скорость работы отопителя, был установлен дополнительный резистор. В автомобилях семейства SAMARA у резистора имеются 2 спирали с сопротивлением 0,23 и 0,82 Ом.

Как работает дополнительный резистор.

При включении печки на первую скорость, ток идет через 2 спирали. Когда мы включаем вторую скорость — ток идет через спираль с сопротивлением 0,23ом. При включении третьей скорости ток идет мимо резистора.

Как найти дополнительный резистор.

Для того, чтобы найти дополнительный резистор нужно посмотреть над педалью газа. Доступ к нему свободный.

Ремонт дополнительного резистора.

Обычно резистор не требует ремонта. В большинстве случаев он выходит из строя вследствие обгорания контактов.  В этом случае нужно всего лишь зачистить контакты. Также бывает, что оплавляется колодка. Колодки можно легко купить в любом магазине.

Замена дополнительного резистора.

  1. Первым делом нужно снять левую накладку консоли панели приборов.
  2. Отсоединяем провода о доп.резистора.
  3. Откручиваем саморез крепления доп.резистора.
  4. Снимаем доп.резистор.
  5. Осматриваем спирали на целостность.
  6. При помощи мультиметра проверяем резистор на обрывы. Если они есть — меняем резистор.
  7. Устанавливаем резистор на место в обратном порядке.

Видео о том, как проверить резистор:

remont2114.club

Дополнительный резистор двигателя отопителя



Устройство относится к области автомобильной электротехники, в частности к устройствам регулирования скорости вращения электродвигателя вентилятора отопителя салона автомобиля. Резистор содержит электроизоляционное основание с контактами для подключения внешних цепей; керамический корпус с осевым отверстием, полостью с биметаллическим предохранителем и заделанным в него резистивным элементом в виде нихромовой спирали, с токоподводами, два из которых частично выходят в закрытую крышкой полость керамического корпуса. К токоподводам присоединен биметаллический предохранитель либо посредством отогнутых утоненных концов токоподводов, либо посредством коротких металлических штифтов. Техническим результатом является обеспечение защиты цепей питания электродвигателя от перегрузки по току и перегрева резистивного элемента из-за неисправности вентиляторной части отопителя, технологически, надежности и самовосстанавливаемости. 2 з.п. ф-лы, 3 ил.

Изобретение относится к области автомобильной электротехники, в частности к устройствам регулирования скорости вращения двигателя отопителя салона автомобиля, и может найти применение при проектировании и реализации подобных устройств.Известно устройство [1], представляющее собой бескаркасный проволочный резистор в виде спирали из материала круглого сечения с высоким удельным сопротивлением, например из нихрома или фехраля, закрепленный на изоляционном основании, которое снабжено контактами для подключения наконечников проводников от переключателя и электродвигателя. При необходимости снизить скорость вращения электродвигателя вентилятора отопителя салона автомобиля известное устройство включается посредством расположенного в салоне переключателя последовательно в цепь питания электродвигателя вентилятора. При этом за счет падения напряжения на резисторе уменьшается напряжение питания электродвигателя и, соответственно, уменьшается частота вращения вентилятора. Для получение нескольких скоростей вращения вентилятора резистор может иметь один или несколько отводов от спирали. Известное устройство отличается достаточной простотой, однако ему свойственен существенный недостаток – оно имеет открытую спираль, которая при работе электродвигателя вентилятора на пониженных оборотах должна рассеивать некоторую мощность и при этом нагревается. При исправном вентиляторе располагаемый в воздуховоде резистор обдувается воздушным потоком и охлаждается. Однако при возникновении неисправности – заклинивания крыльчатки вентилятора либо отсоединения ее от вала электродвигателя, резистор перестает обдуваться и разогревается до температуры красного каления – примерно до 700…850С. Учитывая, что воздуховоды выполнены из пластмассы, а также то, что они могут содержать и легковоспламеняющиеся предметы, например сухую листву либо тополиный пух, набившийся за лето, не исключены случаи возгорания элементов конструкции автомобиля, что является опасным для жизни водителя и пассажиров.Известно также устройство [2], наиболее близкое к предлагаемому, представляющее собой аналогичный по конструкции приведенному выше спиральный резистор, установленный внутри керамического корпуса. Последний выполнен в виде отрезка трубки из керамического материала. Провод спирали резистора в известном устройстве [2] соприкасается внешней своей поверхностью с внутренней поверхностью керамического корпуса, который выполняет роль теплоотвода, забирая часть теплового потока на свой разогрев. Однако и данному устройству свойственен существенный недостаток – малая площадь контакта провода спирали с керамической трубкой, который, по существу, является линейным контактом. Поэтому и данная конструкция дополнительного резистора не обеспечивает требуемую степень пожарной безопасности и, кроме того, в качестве средства защиты использует штатный плавкий предохранитель, устанавливаемый в автомобиле по электрической цепи двигателя отопителя.Предлагаемое устройство отличается тем, что два заделанных в керамическом корпусе токоподвода частично выходят в закрытую крышкой полость, в которой размещен присоединенный к ним биметаллический предохранитель; биметаллический предохранитель присоединен посредством либо отогнутых утоненных концов токоподводов, либо посредством присоединенных к токоподводам металлических штифтов.На фиг.1 представлено предлагаемое устройство; на фиг.2 и 3 – варианты присоединения биметаллического предохранителя. Устройство содержит (см. фиг.1) электроизоляционное, например пластмассовое, основание 1 с контактами 2 для подключения внешних электрических цепей; керамический корпус 3 с осевым отверстием 4, полостью 5 и с заделанным в него резистивным элементом 6, например, в виде нихромовой спирали с токоподводами 7- 10; в полость 5 частично выходят два из заделанных в керамический корпус токоподводов, например 7 и 8, к которым присоединен биметаллический предохранитель 11. Присоединение выводов биметаллического предохранителя 11 к токоподводам 7 и 8 может быть выполнено либо (см. фиг.2) посредством отогнутых утоненных концов указанных токоподводов, например пайкой, либо (см. фиг.3) посредством коротких металлических штифтов 12 и 13, которые одним концом присоединяются, например, сваркой к токоподводам 7 и 8, а вторым – к соответствующим выводам биметаллического предохранителя 11, например, пайкой. Полость 5 закрыта крышкой 14, присоединяемой к корпусу, например, клеевым составом. Соединение основания 1 и контактов 2 может быть выполнено либо в виде заделывания контактов 2 в материал основания 1 при его изготовлении методом литья, либо механическими элементами крепления, например заклепками. Присоединение контактов 2 и токоотводов 7-10 может быть осуществлено любым известным способом, обеспечивающим малое переходное сопротивление, например контактной сваркой либо пайкой высокотемпературным припоем. Соединение выводов нихромовой спирали резистивного элемента 6 и токоподводов 8, 9 и 10 осуществляется сваркой. Заделка резистивного элемента 6 и токоподводов 7-10 в керамический корпус возможна как с помощью известных цементообразных замазок и цементов, так и путем заливки керамическим шликером при формировании корпуса устройства с последующим совместным спеканием. Биметаллический предохранитель 11 может быть известной конструкции, например на основе хлопающей мембраны, с нормально замкнутыми контактами.Работает предлагаемое устройство следующим образом. Устройство располагается в отопителе салона автомобиля в зоне, обдуваемой воздушным потоком вентилятора отопителя. В исходном состоянии биметаллический предохранитель 11 замкнут, и резистивный элемент 6 включен в цепь питания электродвигателя вентилятора отопителя (условно не показан) последовательно полностью либо частично – через отвод (в зависимости от требуемой скорости вращения вентилятора). При включении напряжения питания от бортовой сети автомобиля (условно не показано) ток протекает через биметаллический предохранитель 11 и спираль резистивного элемента 6 предлагаемого устройства. Из-за протекающего тока, который в нормальном, рабочем режиме может составлять 5…9 А, резистивный элемент 6 нагревается и передает свое тепло корпусу 1 устройства, который выполняет роль теплоотвода – обдувающий его воздух обтекает как наружную поверхность, так и внутреннюю. За счет постоянного обдува температура корпуса 1 предлагаемого устройства не превышает температуру срабатывания биметаллического предохранителя 11, поэтому отключения питания электродвигателя вентилятора не происходит. При аварийном увеличении тока, например из-за неисправности электродвигателя (замыкании его цепей питания), а также при прекращении обдува из-за проскальзывания крыльчатки вентилятора на валу электродвигателя происходит увеличение температуры корпуса 1 устройства. В некоторый момент времени температура корпуса 1 достигнет и превысит температуру срабатывания биметаллического предохранителя 11 (что соответствует значению температуры в 145…165С), последний сработает и разомкнет цепь питания электродвигателя. По прошествии некоторого времени, необходимого для передачи тепла от устройства в окружающую среду, корпус 1 устройства остынет, и биметаллический предохранитель 11 возвратится в исходное состояние, т.е. замкнет свои контакты и восстанавит цепь питания электродвигателя. Если неисправность к этому моменту не будет устранена, то процесс включения с последующим выключением предохранителя 11 продолжится вновь и будет продолжаться периодически с некоторой частотой. После устранения неисправности пердлагаемое устройство работает в нормальном рабочем режиме. Параметры срабатывания биметаллического предохранителя 11 могут быть выбраны такими, что он срабатывает также и при резком увеличении тока двигателя.Предлагаемое устройство наиболее полно обеспечивает отбор тепла от резистивного элемента и контроль температуры тела спирали резистивного элемента из-за того, что корпус полностью охватывает тело проводника спирали; осуществляет защиту как по току цепи питания электродвигателя, так и по температуре нагрева резистивного элемента в случае возникновения неисправности в вентиляторной части отопителя.Источники информации1. Автомобили ГАЗ 33021 “Газель”. Руководство по ремонту. Атласы автомобилей. – М.: 1999, с.237.2. Автомобили семейства “ОКА”. Руководство по техническому обслуживанию и ремонту. За рулем. – М.: 1999, с.131.

Формула изобретения

1. Дополнительный резистор двигателя отопителя, содержащий электроизоляционное основание с контактами для подключения, керамический корпус со встроенным резистивным элементом с токоподводами, отличающийся тем, что два из заделанных в керамическом корпусе токоподводов частично выходят в закрытую крышкой полость, в которой размещен присоединенный к ним биметаллический предохранитель.2. Устройство по п.1, отличающееся тем, что биметаллический предохранитель присоединен посредством отогнутых утоненных концов токоподводов.3. Устройство по п.1, отличающееся тем, что биметаллический предохранитель присоединен к токоподводам посредством металлических штифтов.

РИСУНКИ

Рисунок 1
