Ремень привода вспомогательных агрегатов – Рекомендации по эксплуатации и замене ремня привода вспомогательных агрегатов

Содержание

Рекомендации по эксплуатации и замене ремня привода вспомогательных агрегатов



  • Как часто нужно менять клиновый/поликлиновый ремень и как выбрать подходящую замену?
  • Современные технологии ремней и преимущества компонентов Bosch
  • Рекомендации специалистов сети Бош Авто Сервис по замене ремней



Какая функция у ремня привода вспомогательных агрегатов?

Несмотря на свое название, ремень привода вспомогательных агрегатов играет важную роль в работе автомобиля — без него невозможно надежное обеспечение автомобиля электрической энергией. Кроме того, от клинового/поликлинового ремня могут приводиться насос гидроусилителя руля, компрессор кондиционера, водяная помпа или вентилятор системы охлаждения двигателя.

В процессе эксплуатации приводной ремень подвергается износу. С течением времени он теряет изначальные свойства, требуя своевременной замены. И если с отсутствием кондиционера в случае обрыва ремня еще можно было бы смириться, то при внезапном отказе усилителя руля может возникнуть аварийная ситуация! Поэтому состояние поликлинового или клинового ремня необходимо обязательно контролировать. Не стоит дожидаться его обрыва.

Как часто нужно менять ремень привода вспомогательных агрегатов?

Ремень привода вспомогательных агрегатов обычно не имеет фиксированного срока службы. Регламентом определен лишь интервал для периодической проверки ремня. Ведь система привода вспомогательных агрегатов может находиться в разных условиях эксплуатации, поэтому замена компонентов производится при обнаружении дефектов в процессе осмотра — посторонних шумов, изломов или трещин ремня, его загрязнения или повреждения, неисправностей роликов и натяжителей. Контроль состояния обычно производят каждые 30 или 60 тысяч километров пробега автомобиля.

Как подобрать новый ремень?

Для правильного подбора продукции компания Bosch рекомендует пользоваться единым онлайн-каталогом запчастей Bosch Automotive Catalog, где подходящие компоненты можно подобрать по марке, модели, году выпуска и модификации автомобиля.

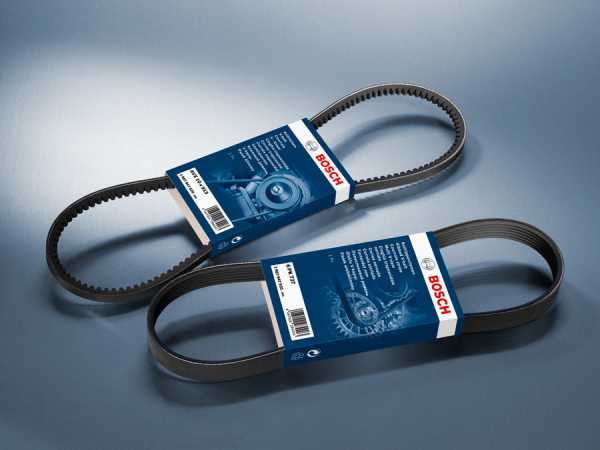

Современные технологии производства и преимущества компонентов Bosch

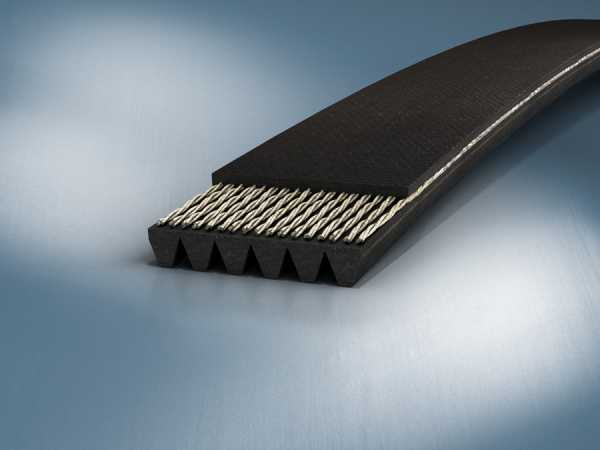

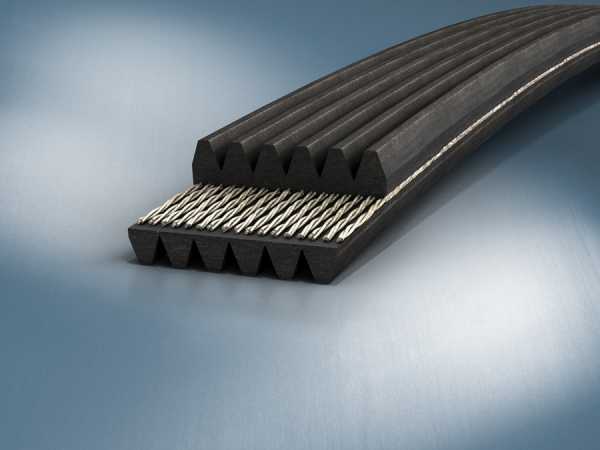

Применение высококачественных синтетических материалов при производстве ремней Bosch позволяет добиться надежной работы системы привода и длительного срока эксплуатации. В исследовательских центрах ученые и разработчики применяют самые современные полимерные основы, а также разрабатывают методы соединений различных структур в единой внешней форме. Bosch выпускает и поликлиновые, и коническо-зубчатые ремни, которые обеспечивают высокий коэффициент трения и передачу требуемого крутящего момента. Двигатели современных автомобилей становятся все более и более компактными. Отражая эту тенденцию, производители все чаще отказываются от натяжителей в системах привода вспомогательных моторных агрегатов, предпочитая использовать высокотехнологичные поликлиновые ремни с эластичной основой. Они стали подходящим техническим решением и используются во многих современных моделях автомобилей.

Как компания, имеющая непосредственные контакты с разработчиками двигателей и автопроизводителями, Bosch располагает самыми актуальными данными о технических требованиях к приводным системам. Именно поэтому характеристики ремней Bosch четко соответствуют заводским параметрам.

С учетом специфики эксплуатации автомобилей принимается во внимание температурная и химическая устойчивость материалов, которые применяются при изготовлении ремней. Компоненты Bosch работают в самых жарких климатических условиях экватора так же надежно, как и в полярных широтах. В последних поддержание энергетического баланса автомобиля — первостепенная задача для ремонтников СТО. Долгие годы эксплуатации по всему миру приводные ремни Bosch подтверждают свои лучшие качества. Кроме того, ремни Bosch соответствуют самым высоким требованиям износостойкости. Этим обеспечивается бесперебойная работа системы привода вспомогательных агрегатов на протяжении длительного времени.

Клиновый или поликлиновый ремень и генератор — важнейшие компоненты единой системы

Говоря о ремне привода вспомогательных агрегатов, нельзя не отметить еще один компонент приводной системы — генератор. Современные генераторы — это устройства, работающие в тесном взаимодействии со всеми электронными системами. Сегодня, открыв капот многих автомобилей, вы увидите там генератор Bosch. В зависимости от модели применения, эти устройства адаптированы для работы в сетях 12 или 24 вольт. Это дает возможность расширить рынок и охват продукции не только для легковых, но и грузовых авто и спецтехники. Большое внимание конструкторы также уделяют унификации генераторов применительно к различным линейкам двигателей. Как системный поставщик, Bosch также обеспечивает широчайший ассортимент запчастей для мастерских, занимающихся ремонтом генераторов.

Производство генераторов позволяет компании Bosch предлагать потребителям ремни, лучшим образом отвечающие требованиям системы привода — будь то легковой автомобиль или грузовая техника.

Рекомендации специалистов сети Бош Авто Сервис по проверке и замене ремня

При осмотре системы привода вспомогательных агрегатов в первую очередь следует обратить внимание на ослабление сил трения — провисание ремня, попадания смазки на шкивы и ремень, попадание абразива и т. д. Следует обратить внимание на компоненты приводной системы, если наблюдается повышенная шумность или свист ремней, часто проявляющийся после запуска двигателя в холодное время года.

Компания Bosch выпустила специальный постер, наглядно демонстрирующий типы повреждений ремня, при которых необходима его замена, с указанием возможных причин появления неисправностей и способов их решений.

При замене ремня внимательно ознакомьтесь с конфигурацией системы привода. Полезным будет на всякий случай сфотографировать или, например, зарисовать схему правильного расположения ремня.

Чтобы снять старый ремень, необходимо ослабить его натяжение. В современных приводных системах обычно используется автоматический натяжитель, который обеспечивает правильное натяжение ремня. Но встречаются и системы, в которых оно регулируется вручную. Также все чаще применяются системы без натяжителя, в которых используются эластичные поликлиновые ремни. Следует отметить, что если в оригинальной комплектации установлен эластичный ремень, то его нельзя заменить обычным, и наоборот. Кроме того, установка таких ремней должна производиться с помощью специальных приспособлений, например Bosch Elastic Tool Kit 1.0 и Elastic Tool Kit 2.0.

Перед монтажом нового ремня рекомендуется сравнить его с демонтированным, чтобы убедиться в точности подбора и полной совместимости с другими компонентами привода. Также необходимо уделить внимание проверке состояния роликов, натяжителей и других компонентов привода. Если какие-то из них неисправны, это может повлиять на работу всей системы. Например, если изношены или не работают должным образом подшипники генератора, компрессора кондиционера или обводных роликов, это может привести к ускоренному износу и быстрому выходу нового ремня из строя. При необходимости следует осуществить замену неисправных компонентов.

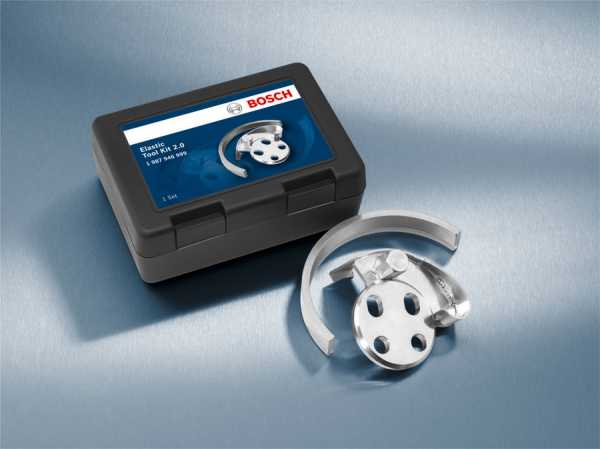

Во время монтажа нового ремня необходимо обеспечить его правильную установку и натяжение. При этом очень важно не допускать использование неподходящего инструмента, чтобы не повредить шкивы агрегатов приводной системы. Деформация или перекос шкивов приведут к быстрому износу ремня, повышенным вибрациям и появлению посторонних шумов. Натяжение ремня следует отрегулировать в соответствии с типом натяжителя и инструкциями производителя.

Правильный подбор компонентов и квалифицированную замену ремня помогут провести на ближайшей станции сети Бош Авто Сервис. Вся необходимая информация по замене ремня доступна сервисным специалистам в программном обеспечении Bosch ESI[tronic], которое используется совместно с диагностическим оборудованием Bosch.

autospot.by

Замена ремня привода вспомогательных агрегатов 8-клапанного двигателя Renault Logan/Sandero

В соответствии с регламентом технического обслуживания проверку состояния ремня привода вспомогательных агрегатов 8-клапанного двигателя Renault Logan/Sandero проводим каждые 15 тыс. км. Сделать это в «домашних» условиях поможет наша пошаговая инструкция с фото. Здесь же укажем способ, покажем способ, с помощью которого можно приблизительно оценить натяжение ремня.

Ремень привода вспомогательных агрегатов необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. Принудительно, независимо от состояния, ремень заменяем через каждые 60 тыс. км пробега.

Существуют три варианта схем привода вспомогательных агрегатов в зависимости от комплектации автомобиля «Рено Логан»/«Сандеро» первого поколения.

Замена ремня привода вспомогательных агрегатов автомобиля Renault Logan/Sandero первого поколения с гидроусилителем руля и с кондиционером

Shkiv_01.ai

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля и с кондиционером:
  • 1 — шкив привода вспомогательных агрегатов;
  • 2 — натяжной ролик;
  • 3 — шкив насоса гидроусилителя руля;
  • 4 — шкив генератора;
  • 5
     — шкив компрессора кондиционера;
  • 6 —опорный ролик.
Натяжение ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством.

Для замены ремня снимаем правый грязезащитный щиток моторного отсека. Последовательность действий показана на фото ниже.

2163-13-12-01

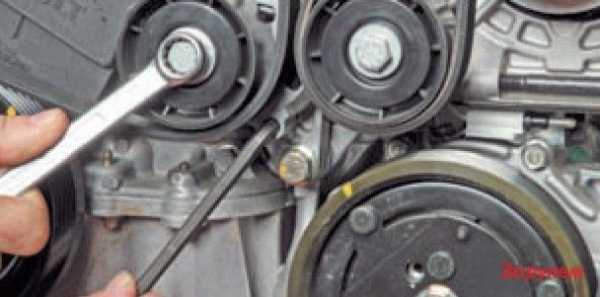

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).

2163-13-12-02

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройст

www.zr.ru

Рено Дастер — замена ремня привода вспомогательных агрегатов — журнал За рулем

В соответствии с регламентом технического обслуживания автомобиля «Рено Дастер» ремень привода вспомогательных агрегатов независимо от его состояния заменяем через каждые 60 тыс. км пробега или через 4 года (что наступит раньше). В нашей иллюстрированной инструкции приведено описание работ для кроссоверов с двигателями объемом 2,0 и 1,6 л (версии с кондиционером).

Работу проводим на смотровой канаве или эстакаде.

В зависимости от комплектации автомобиля существует два варианта схем привода вспомогательных агрегатов (с кондиционером и без него). Натяжение ремня регулируется автоматически натяжным устройством.

Работа показана на автомобиле с кондиционером.

При каждом техническом обслуживании рекомендуем проверить состояние ремня привода вспомогательных агрегатов. Для этого снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека. Отворачиваем три самореза крепления подкрылка правого колеса к переднему бамперу и один саморез крепления подкрылка к крылу. Как провести эти подготовительные операции, вы можете посмотреть в работе «Замена лампы противотуманной фары Renault Duster».

2278-4-13-09

Отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

2278-4-13-01

Головкой «на 18» проворачиваем коленчатый вал за болт крепления шкива вспомогательных агрегатов по часовой стрелке и осматриваем ремень по всей длине.

При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы ремень необходимо заменить.

На двигателе 2.0

Работа показана на автомобиле с кондиционером.

imщщ

Схема привода вспомогательных агрегатов автомобиля с кондиционером и двигателем 2.0: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — ремень; 5 — шкив генератора; 6 — опорный ролик; 7 — шкив компрессора кондиционера.

2278-4-13-02

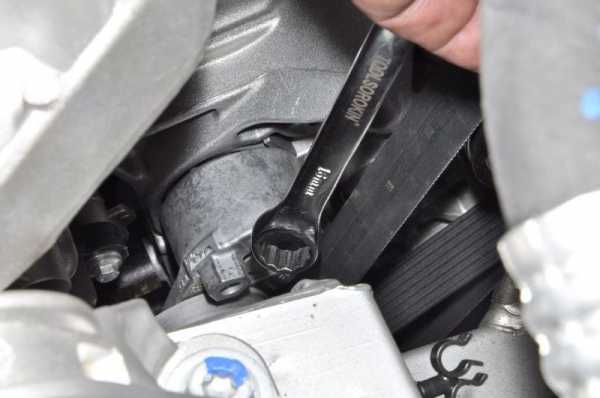

Чтобы ослабить натяжение ремня, надеваем накидной ключ «на 16» на шестигранник натяжного устройства, поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства.

2278-4-13-03

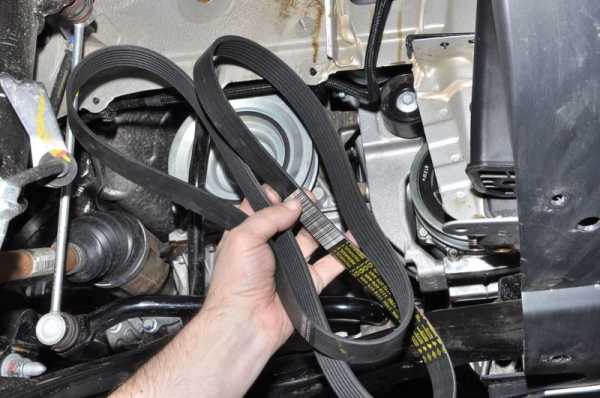

Сняв ремень со шкивов, вынимаем его из моторного отсека.

2278-4-13-04

www.zr.ru

ТО Nissan Almera: проверяем и заменяем ремень привода вспомогательных агрегатов

В соответствии с регламентом технического обслуживания автомобиля Ниссан Альмера замена ремня привода вспомогательных агрегатов производится через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния. Рассказываем и показываем, как сделать это своими силами.

Работу по замене ремня привода вспомогательных агрегатов проводим на смотровой канаве или эстакаде. При каждом техническом обслуживании Nissan Almera рекомендуем проверить состояние ремня привода вспомогательных агрегатов. При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы ремень необходимо заменить.

Порядок работы показан на автомобиле с кондиционером.

144

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — опорный ролик; 6 — ремень; 7 — шкив компрессора кондиционера.

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — опорный ролик; 6 — ремень; 7 — шкив компрессора кондиционера.

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — опорный ролик; 6 — ремень; 7 — шкив компрессора кондиционера.

Натяжение ремня регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

2271-3-8-05-02

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)…

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)…

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины нат

www.zr.ru

Renault Logan: меняем ремень привода вспомогательных агрегатов

В соответствии с регламентом технического обслуживания проверку состояния ремня привода вспомогательных агрегатов проводим каждые 15 тыс. км. Ремень необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. Принудительно, независимо от состояния, ремень заменяем через каждые 60 тыс. км пробега.

Нам собраться — только подпоясаться

В зависимости от комплектации автомобиля существуют три варианта схем привода вспомогательных агрегатов.

Здесь приведен вариант замены ремня для автомобиля с гидроусилителем и кондиционером. Процедуры замены ремня для всех вариантов (включая описанный) вариантов выложены в нашей Википедии (ссылка)

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления и с кондиционером:

1 — шкив привода вспомогательных агрегатов;

2 — натяжной ролик;

3 — шкив насоса гидроусилителя рулевого управления;

4 — шкив генератора;

5 — шкив компрессора кондиционера;

6 — опорный ролик;

7 — ремень

Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»  — ссылка).

Чтобы ослабить натяжение ремня, снизу автомобиля...

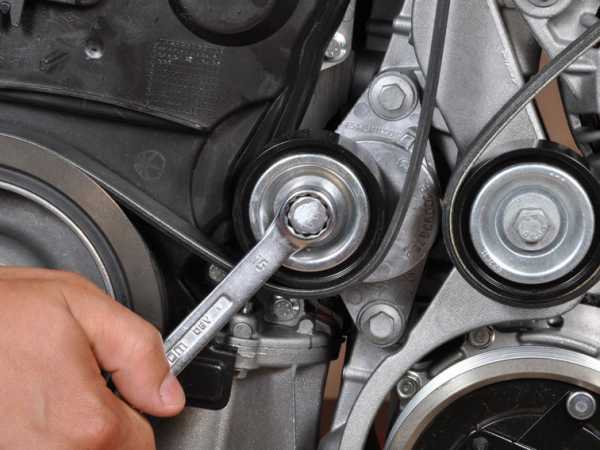

...надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).

www.zr.ru

Проверка состояния и замена ремня привода вспомогательных агрегатов Chevrolet Lacetti

В соответствии с регламентом технического обслуживания «Шевроле Лачетти» проверку состояния ремня привода вспомогательных агрегатов проводим через каждые 30 тыс. км пробега.

При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы ремень необходимо заменить незамедлительно. Проверяем величину износа ремня по положению индикаторной стрелки на корпусе его автоматического натяжителя.

Для доступа к натяжителю ремня снимаем воздушный фильтр.

2199-7-3-05-01

Отверткой ослабляем хомут крепления гофрированного шланга подвода воздуха к дроссельному узлу

2199-7-3-05-02

Снимаем шланг с патрубка крышки фильтра.

2199-7-3-05-03

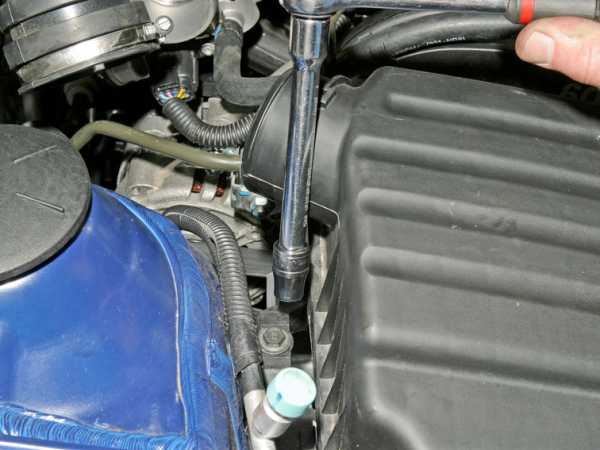

Головкой «на 10» отворачиваем болт заднего крепления корпуса воздушного фильтра к кронштейну чашки брызговика.

2199-7-3-05-04

Головкой «на 12» отворачиваем специальный болт переднего крепления корпуса воздушного фильтра к лонжерону.

2199-7-3-05-05

Вынимаем болт.

2199-7-3-05-06

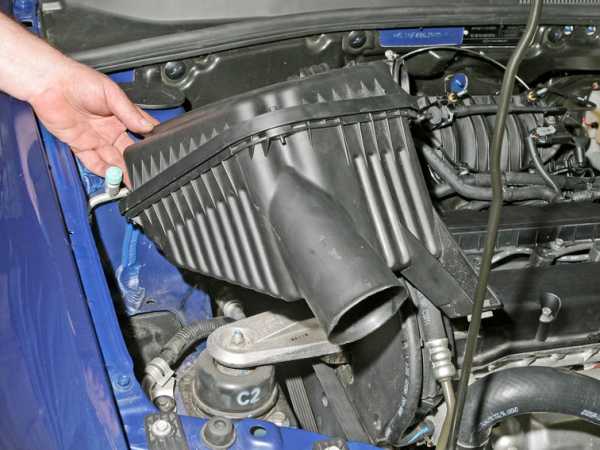

Приподнимаем воздушный фильтр, снимая патрубок корпуса фильтра с патрубка резонатора.

2199-7-3-05-07

Снимаем воздушный фильтр.

2199-5-19-01

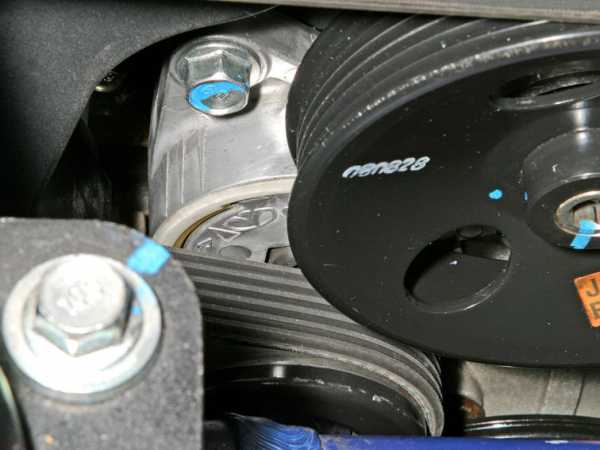

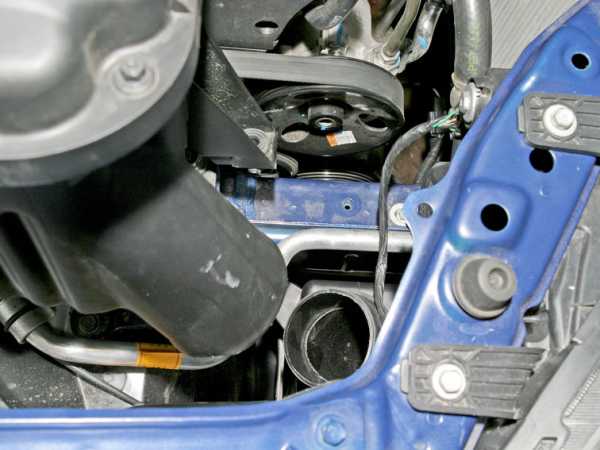

Корпус натяжителя ремня расположен под шкивом насоса гидроусилителя рулевого управления.

2199-5-19-02

Индикаторная стрелка на подвижной части натяжителя должна находиться между двумя крайними рисками на неподвижной части его корпуса.

Если индикаторная стрелка опустилась ниже крайней левой риски, значит ремень предельно изношен и его необходимо заменить.

Ремень также необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.

www.zr.ru

Lada Largus: замена ремня привода вспомогательных агрегатов 16-клапанного двигателя

В соответствии с регламентом технического обслуживания замена ремня привода вспомогательных агрегатов Лада Ларгус с 16-клапанным двигателем производится через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния. Как это сделать своими силами?

Работу по замене ремня привода вспомогательных агрегатов проводим на смотровой канаве или эстакаде. При каждом техническом обслуживании Lada Largus рекомендуем проверить состояние ремня привода вспомогательных агрегатов. При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы ремень необходимо заменить.

Порядок работы показан на автомобиле с кондиционером.

Сним1111111111111111ок

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — опорный ролик; 6 — ремень; 7 — шкив компрессора кондиционера

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — опорный ролик; 6 — ремень; 7 — шкив компрессора кондиционера

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — опорный ролик; 6 — ремень; 7 — шкив компрессора кондиционера

Натяжение ремня регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

2271-3-8-05-02

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)…

www.zr.ru
