Автомобили ВАЗ 2110, 2111 и 2112 относятся к моделям, у которых двигатель работает на бензине с 8 и 16 клапанами. В статье описываются предохранительные блоки и реле данных моделей и указываются места расположения. Целью материала являются рекомендации по ремонту в случае неисправностей дворников для устранения их причин.
Содержание:
- 1 Функции предохранителей
- 2 Устройство дворников: из чего состоят
- 2.1 Слабые места дворников
- 2.2 Как определить неисправность реле и предохранителя
- 3 Что где располагается
- 3.1 Главный блок
- 3.2 Плавкие предохранители
- 3.3 Мотор стеклового омывателя
- 4 Для чего нужно реле
- 5 Очиститель заднего стекла
- 6 Заключение
Функции предохранителей
Главная функция предохранителей в машине — это обеспечение безопасной работы проводки и автосистем. Причём у каждого из них — своя зона ответственности.
Это исключает пожар при отказе одного из них. Также невозможно в таком случае замыкание в цепи. Один сгоревший элемент не выбивает всю систему. Поиски неисправности также проходят легче.
Устройство дворников: из чего состоят
Устройство дворников достаточно просто и состоит из:
- трапеции, передающей движение от моторчика;
- электромотора, приводящего в движение устройство;
- насоса, закачивающего омыватель в устройство;
- бака для хранения омывающей жидкости;
- стеклоочистительной части со щётками на конце, установленной на трапецевидное основание.
Слабые места дворников
Во всём устройстве дворников самым слабым местом является мотор — его поломка требует замены. Желательно вместе с ним заменить и реле. Трапеция восстановлению поддаётся в некоторых случаях. Но что делать, если причина отказа работы кроется в предохранителе или реле?
Как определить неисправность реле и предохранителя
Отсутствие движений дворников обычно свидетельствует о неисправности электромоторчика.
Движения трапеции при остающемся загрязнении стекла говорит о повреждениях насосного устройства или жидкостного бака.
Далее проверяются неисправности электроники.

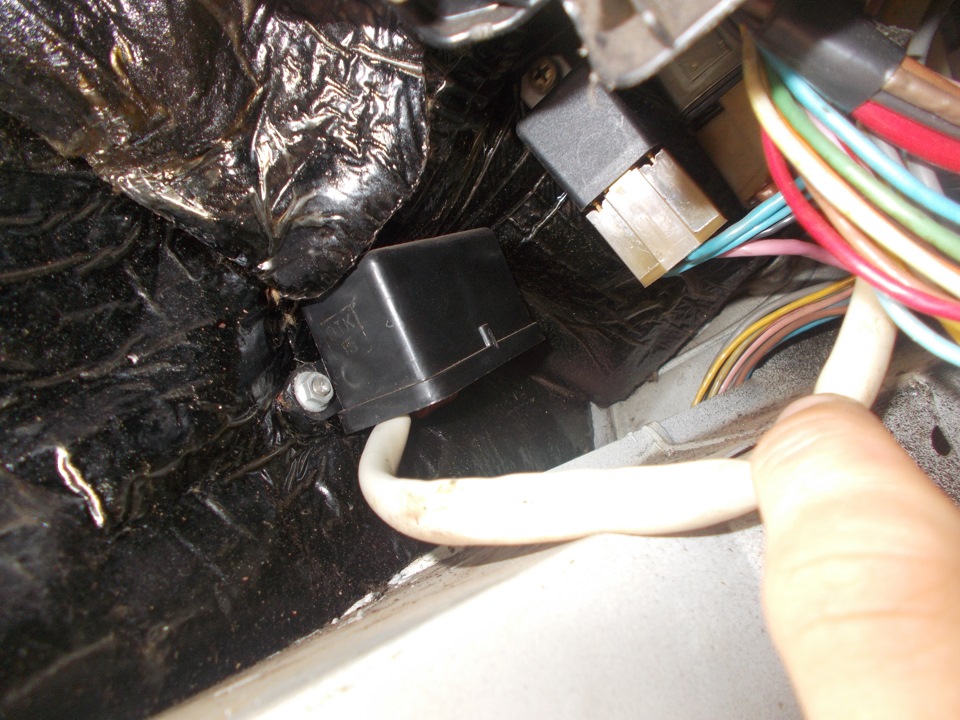

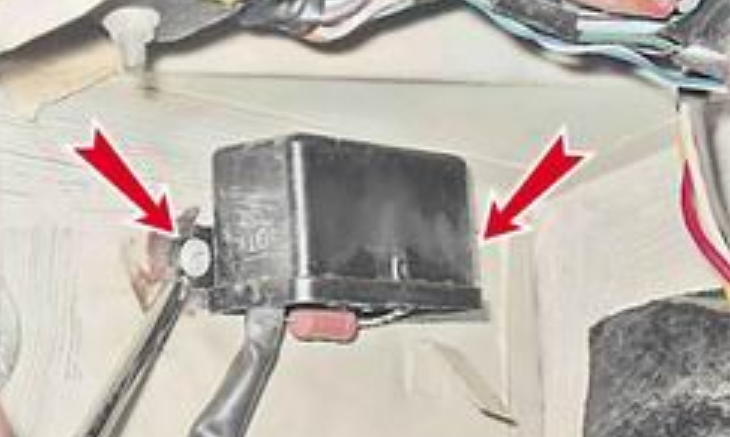

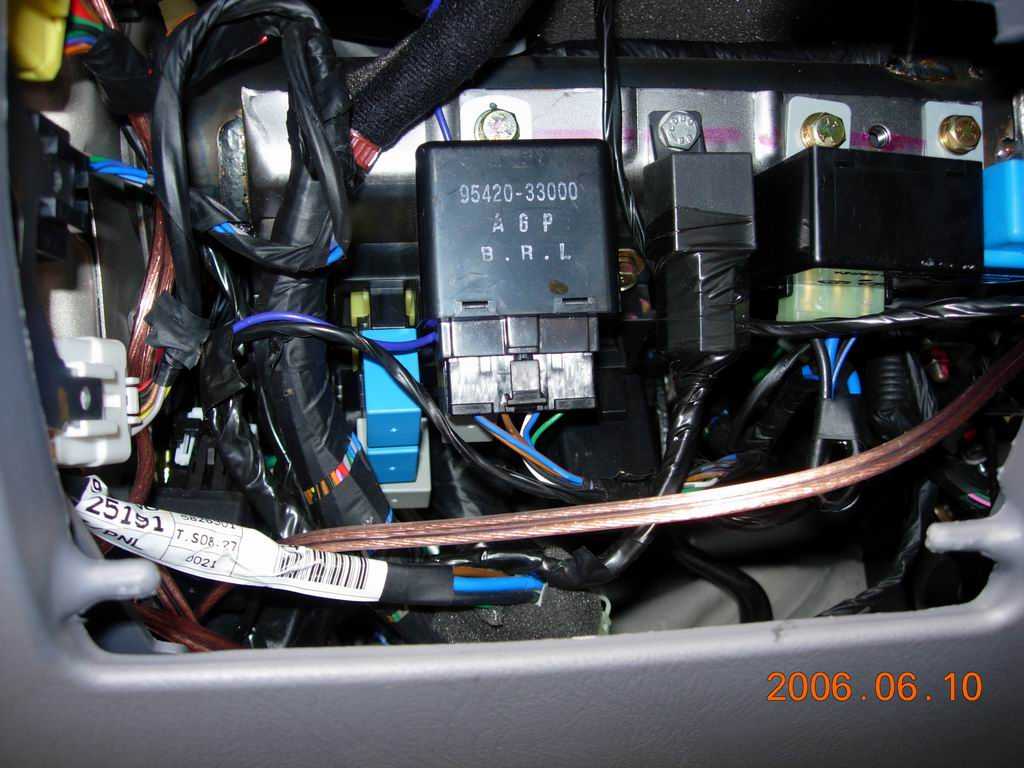

- Снимая панель с приборами, нужно найти реле, прикрученное к кузовной части.
- В случае, если электроэлементы не работают, реле подлежит замене — ремонт его невозможен.
- Также нужно проверить предохранитель.
Что где располагается
| Наименование | Место расположения | Что находится рядом | Как достать | Примечание |
| Предохранители и реле главного блока | Левая часть автосалона в главном блоке, реле крепится к кузовной части | Управляющая панель, педали | Нажать на выключатель защёлки | Обозначение реле стеклоочистителей и омывателя — К2 |
| Плавкий дополнительный предохранитель стеклоочистителя | Правая часть от панели по центру | Между предохранителями обогрева заднего стекла и резервным | Снять крышку, вывернуть шурупы | Обозначение F9, 20 А |
| Очиститель лобового стекла | Трапецевидное основание | Крепление к кузову | Выкрутить правую и левую гайку крепления к кузову | — |
| Моторчик омывателя стёкол | Под капотом | Подсоединена трапеция | Открыть капот | Может питать оба стекла |
| Очиститель заднего стекла | Багажная дверь | Моторчик | Гаечное крепление к пластмассовой накладке | Только модели 2112 хэтчбек и 2111 универсал |
Главный блок

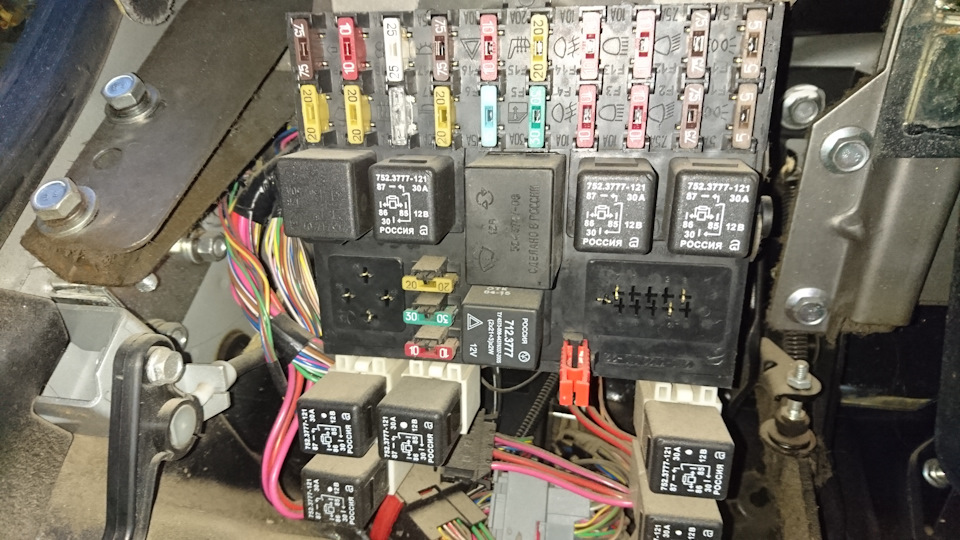

Предохранители и реле в основном блоке располагаются в автосалоне.
Его точное расположение — левая часть. Над ним имеется управляющая панель, правее и ниже расположены педали. Доступ открывается нажатием на выключатель защёлки.
Вообще, расположение предохранителей на ВАЗ 2110-2112 неоднократно изменялось, так как ставились разные блоки монтажа.
Плавкие предохранители
Плавкие предохранители на схемах обозначаются буквой F и имеют нумерацию от 1 до 20. Они действуют для защиты автоцепей. Расчёт идёт на ток номинальной силы, измеряемый в амперах. Однако это не относится к цепям аккумуляторного заряда и генератора, а также зажигания и двигательного пуска.
Эти предохранители являются дополнительными. Доступ к ним открывается снятием крышки посредством выворачивания шурупов, они находятся в правой части от панели по центру. Замена неисправного предохранителя требует поиска перегоревшего элемента и устранения причины выхода его из строя. Далее можно установить новый.
Предохранитель очистителя и омывателя лобового стекла на схеме обозначается F9.
У данного предохранителя есть и другие функции. Это рециркулирующий клапан, омыватель фар, обмотка реле обогрева стекла, расположенного сзади.
Мотор стеклового омывателя
Этот небольшой по размеру элемент важен для корректной работы дворников. Выход его из строя блокирует водоподачу из бака на стёкла. В свою очередь стеклоочиститель будет работать вхолостую, вместо очистки от грязи дворники просто размажут её, ухудшится видимость.
Электромотор, питающий стеклоочиститель, располагается под капотом. Прямо к нему подсоединяется трапеция с двумя стеклоочистителями. Он имеет оснащение клеммами, розовый цвет — плюс, чёрный — минус. Со временем имеют свойство окисления.
Для чего нужно реле
Реле стеклоочистителя имеет обозначение К2. Его стабильное функционирование обеспечивает подачу очищающего жидкостного состава на переднее стекло. А без этого не будет и нормальной деятельности дворников.
Отказ работы стеклоочистителей переднего стекла — весомый повод для проверки данного реле.
Кроме того, следует проконтролировать работу моторчика стеклового омывателя и его насосное устройство. Причина может заключаться в недостаточном уровне жидкости, поэтому проверке нужно подвергнуть и бак с омывающей жидкостью.
Дополнительное реле обозначено К6.
Очиститель заднего стекла
Под стеклоочистителем имелся в виду очиститель переднего стекла. Это касается всех указанных моделей, но 2112 хэтчбек и 2111 универсал имеют также очиститель заднего стекла. Он расположен на багажной двери. В состав входит моторчик и щётка, оснащённая рычагом.
Заключение
Таким образом, неисправность предохранителя дворников или реле относится к серьёзной проблеме, но она легко устранима. Для этого нужно воспользоваться приведёнными схемами и советами, заменив вышедшую из строя деталь.
Рубрики Предохранители и релеГде находится реле стеклоочистителя уаз хантер
Скачать
Предохранители на УАЗ-“Хантер” модернизировались, укомплектовывались вместе с развитием прародителя этой модели отечественного автомобиля.
Первая модель предшественника сошла с конвейера под маркой УАЗ-64. Дальнейшее развитие привнесло много изменений в эту линейку военных машин, которые позже были адаптированы к гражданскому использованию. Новое транспортное средство оснащено современными агрегатами и узлами, практически не напоминает своих прародителей, ориентировано на соответствие всем современным требованиям и стандартам. Ниже приведена схема и обозначения основных предохранителей.
- Клемма пускового включателя.
- Наружные осветительные элементы.
- Подогрев топливного фильтрующего элемента.
- Свечи накаливания.
Сведения общего плана
Обновления касаются в полной мере и предохранителей на УАЗ-“Хантер”. Бортовая сеть оборудуется электронной системой автономной диагностики, помогающей значительно упростить процесс выявления неисправных механизмов машины, имеющих электромеханическую направленность. Плавкие вставки вместе с ленточными аналогами надежно защищают бортовую электроцепь.
Выход из строя какого-либо элемента свидетельствует о сбое в работе определенных узлов или появлении дефектов в них.
Защита от перегрузки и короткого замыкания
Важными элементами защиты узлов и агрегатов, агрегируемых с бортовой сетью автомобиля, являются 26 плавких вставок. Предохранители объединены в два компактных блока, которые размещены в салоне УАЗа-“Хантер”. Они установлены в левой части рулевой колонки. Для облегчения эксплуатации элементов предусмотрена подсветка с выключателем, смонтированная в верхнем отсеке крепежного кронштейна.
Под капотом транспортного средства предусмотрены предохранители ленточного типа. Их место – моторный щиток. По конструкции блоки силовых реле между собой разнятся. На моделях 315143/315148 – это система типа БПР-4.03 (с четырьмя ленточными элементами), а прочие модификации оснащаются конструкцией БПР-2Мз с парой ленточных вставок.
Особенности
Верхняя крышка обоих блоков оборудована специальной нишей, в которой расположены четыре запасных элемента требуемого номинала.
Сама камера закрывается страховочной планкой. Дизельные версии рассматриваемого автомобиля дополнительно оснащаются предохранителями на УАЗ-“Хантер” типа М150 с реле.
Система плавких вставок БПР-13.02 включает в свою конструкцию 13 предохранителей, отличающихся по номиналу. Величина тока указывается на корпусах элементов, которые окрашены в разные цвета. В предусмотренном отсеке салона УАЗ-Хантер на приборной панели монтируется пара таких блоков. Эти вставки рассчитаны на защиту электрических схем и цепей.
Замена неисправных элементов
Прежде чем менять сгоревший предохранитель, следует определиться с причиной его выхода из строя. Это поможет правильно и быстро решить возникшую проблему. Проводя контрольную проверку вставок, не используйте металлические инструменты. Они могут спровоцировать короткое замыкание в цепях бортового электрического оснащения. Желательно удалять неисправную деталь специальным пинцетом из пластика.
Запрещаются при работе с предохранителями УАЗа-“Хантер” следующие моменты:
- Применение самодельных аналогов, так называемых жучков, а также плавких вставок, отличающихся по номинальному значению либо не соответствующие конструкции блока.
- Использовать предохранители, которые имеют рабочие величины тока, не соответствующие параметрам, установленными нормативно-техническими актами на данный автомобиль.
- Выполнять проверку исследуемых цепей на возникновение искры посредством замыкания проводов на массу кузова транспортного средства.
Схема предохранителей УАЗа-“Хантер”
Ниже приведена схема плавких вставок рассматриваемой машины и обозначения к ней.
- К1 – реле контроля ближнего света фар.
- К2 – аналогичный элемент противотуманных световых фонарей.
- К3 – контроль дальнего света.
- К4 – реле очистителей заднего стекла.
- К5 – предохранитель заднего противотуманного элемента.
- 1 – розетка.
- 2 – прерыватель сигнализатора «поворотников».
- 3 прерыватель снегоочистителей.
- 4 – фиксирующий кронштейн.
Что защищают плавкие и ленточные вставки?
Блок предохранителей УАЗа-“Хантер” обеспечивает защиту следующих узлов и агрегатов:
- Габаритных и основных световых элементов.
- Поворотных указателей.
- Прикуривателя.
- Звукового сигнала.
- «Дворников».
- Внутреннего освещения.
- Тормозных сигнализаторов.
- Резервного оборудования.
- Обогревателей салона.
- Радиооборудования.
- Дополнительного насоса системы отопления.
- Приборов и индикаторов.
В заключение
Можно отметить, что предохранители автомобиля УАЗ-“Хантер” являются весьма важными элементами. Они позволяют своевременно обратить внимание на ту или иную неисправность и устранить ее. Это способствует продлению рабочего ресурса основных узлов машины и деталей, отвечающих за безопасность водителя и пассажиров.
