Разводка тв кабеля на 3 телевизора: Можно ли самому развести телевидение в квартире на несколько телевизоров, несколько комнат. Разводка телевизионного кабеля. Технические характеристики оборудования.

Подключение двух, трех телевизоров к одной антенне.

Семейный ужин под просмотр вечернего выпуска новостей – такую картинку можно увидеть почти в каждом кухонном окне многоквартирного дома. Это давно не роскошь – иметь на кухне телевизор. Просмотр любимых сериалов и ток-шоу способен скрасить рутинные кухонные хлопоты каждой хозяйке. Прогресс уверенно перешагнул порог каждого дома и квартиры и вот уже вместо черно-белого габаритного телевизора, во многих домах на стене в каждой комнате можно видеть плоскую ТВ панель.

Перед каждым обладателем второго, а то и третьего телевизора закономерно вставал вопрос, как подключить два телевизора к одной антенне? Если это обстоятельство ставит вас в тупик, то читайте эту статью. Она содержит решение этой несложной задачи.

Немного полезной информации

Когда вы устанавливаете антенную установку с нуля, то перед вами стоит более простое задание, ведь вы наверняка можете спрогнозировать, скольким ТВ-приёмникам потребуется сигнал. Если антенна уже установлена, то ситуация несколько отличается, потому что важна не только техническая сторона подключения нескольких телевизоров к одной антенне, но и сохранение качества предыдущего приёма. Здесь влияют несколько факторов. Рассмотрим их.

Уровень сигнала

Рис. 1

Во-первых, это мощность телевизионного сигнала, который исходит от антенны. Его уровень можно проверить при помощи измерителя сигналов или оценить благодаря индикации уровня в меню на экране ТВ (Рис. 1).

Но тут неплохо бы знать, на какой частоте можно принимать данный пакет цифрового телевидения (мультиплекс) в вашем регионе. Настраивая телевизор вручную, вы должны отыскать нужную частоту (канал) и расположить антенну таким образом, чтобы получать наилучший сигнал. Убедитесь, что достигнутый уровень сигнала достаточно высок, чтобы после разделения его на два ТВ-приёмника, получить приемлемое качество эфира.

Протяжённость кабеля и количество кабельных соединений

Возможно, не все знают, но протяжённость кабельной разводки способна сказаться на качестве «картинки» в вашем телевизоре. Если путь сигнала от антенны до то телеприёмника не более 20 – 30 м, то вероятно вы ничего не заметите. Но каждый последующий метр кабеля вызывает падение мощности сигнала. Этот параметр так и измеряется – затухание на метр длины. Поэтому планируйте прокладку кабеля с умом, даже если вы не экономите на кабеле.

А тем, кто «пожадничал» и собрал кабель из фрагментов, и уж тем более сэкономил на специальных герметичных переходниках, следует понимать, что это скажется на конечном результате не лучшим образом. Подобно течению воды по дырявому трубопроводу, телесигнал будет теряться, затухать на каждой скрутке и на экране могут появиться шумы. Избегайте лишних витков кабеля в доме и позаботьтесь о его целостности.

Делители сигнала

Для того чтобы не устанавливать для каждого телевизора свою антенну, на помощь приходят делители ТВ сигнала (Рис 2). Они имеют и другие названия, в зависимости от своих особенностей, которые также можно часто услышать: разветвители, сплиттеры, КРАБы и тапы (ответвители). С чем мы имеем дело? Подсказка в самом названии – это элемент телекоммуникации, посредством которого можно раздавать сигнал, принимаемый одной антенной, на несколько телеприёмников или попросту, разделять.

Рис. 2

Внешне делитель имеет форму, более всего напоминающую металлический коробок, размером со спичечный. Его две противоположные стороны имеют разъёмы для входа и выхода кабелей. Вход, как правило, один, а выходных разъёмов может быть несколько. И их количество – это определяющий параметр при покупке и установке делителя.

В магазине вам предложат две разновидности разветвителей сигналов – пассивный и активный. Оба они имеют свои достоинства и минусы.

Пассивный разветвитель

Рис. 3

Он хорош тем, что не требует источника питания. Но, разделяясь на два потока в пассивном разветвителе, ТВ-сигнал определённым образом слабеет почти вполовину, а если у делителя три выхода, то втрое и т.д. Это обстоятельство почти не ощутимо в условиях больших городов с высокой мощностью телетрансляции, но если ваша антенна находится на приличном расстоянии от ретранслятора или вы используете кабель большой протяжённости, то вам следует установить разветвитель активного типа.

Делитель активного типа

Рис. 4

Это электронное приспособление работает без потерь сигнала и даже его усиливает, благодаря встроенному транзисторному усилителю, что положительно сказывается на его функции:

• выходные разъёмы активного делителя обеспечивают неискажённое напряжение;
• он имеет низкий уровень собственных шумов;
• отсутствуют перекрёстные искажения сигнала;
• устройство имеет широкий динамический диапазон.

КРАБ активного типа нужно питать от стабилизированного источника электричества Потребляемый ток разветвителя — около 60 мА – можно обеспечить от сетевой розетки по соседству или по высокочастотному кабелю.

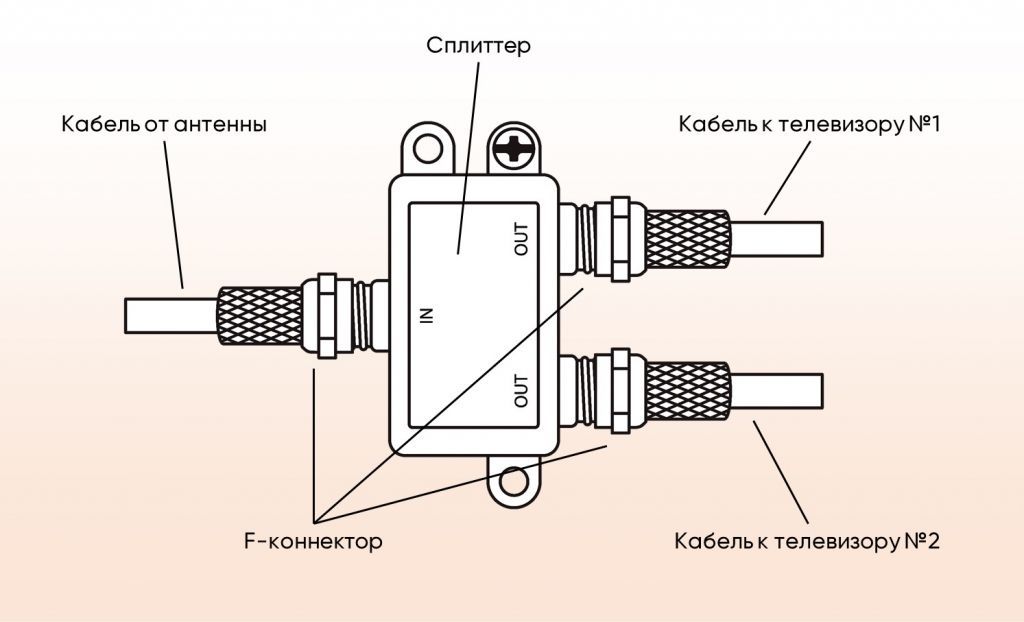

Как подключить два телевизора к одному антенному кабелю

Все начинается с выбора места, где вы хотите сделать разветвление сигнала надвое. Это то место, где вы должны надрезать кабель, который у вас пролегал от антенны к имеющемуся телевизору и где удобно установить делитель. Особенно это актуально для активного сплиттера (помним о том, что ему нужно от чего-то питаться).

Допустим, что дополнительный кабель вы уже купили и все необходимые инструменты уже у вас под рукой (делитель, монтажные скобы, нож, рулетка и два антенных разъёма для первого и второго телевизоров). Тот антенный штекер, который у вас был, вам следует установить на конец антенного кабеля, который будет входить в делитель. Это делается при помощи ножа, им вы удалите лишнюю изоляцию кабеля. Следите за тем, чтобы наружная кабельная оплётка нигде не коснулась центральной жилы. После того, как делитель будет соединён с антенным кабелем, можно начинать раздавать сигнал.

Рис. 5

С помощью рулетки измерьте расстояние от делителя до каждого телевизора и отрежьте два куска кабеля соответствующей длины. На концы кабеля установите антенные разъёмы. Соедините кабель с выходами делителя. У вас должно получиться параллельное соединение. Принцип параллельной раздачи сигнала вы будете использовать, если однажды захотите подключить сразу несколько телевизоров в вашем доме.

Кабель аккуратно закрепите с помощью компактных креплений вдоль плинтуса или проложите в кабель-канале, чтобы никто из домашних не споткнулся об него и не повредил разводку. Проверьте, что у вас получилось. Идеальный результат – это равноценное, устойчивое качество эфира на экранах обоих телевизоров.

Подключение трёх и более телевизоров

Как уже говорилось, схема подсоединения телевизоров к делителю – параллельная. Будет нелишним заметить, что каждый следующий телевизор, включаемый в эту схему, в известной степени понижает качество приёма. Если установка отдельной антенны по-прежнему не входит в ваши планы, но вы хотите подключить три телевизора (Рис. 6), то вас выручит все тот же делитель на три выхода. Правда, гораздо эффективнее окажется установка активного разветвителя с тремя или более выходами, по количеству приёмников.

Рис. 6

Не забывайте перед приобретением делителя уточнять, для какого частотного диапазона подходит ваш сплиттер. Алгоритм подключения идентичен схеме с двумя ТВ, но бывают и вариации. К примеру, если вы желаете параллельно подключить преобразователь аналогового сигнала в «цифру» (DVB-T2), то два телевизора подсоедините по классической схеме, а в оставшийся, третий выход делителя вставьте ещё один КРАБ. В него вы и подключите третий телевизор и декодер или используйте петлевой выход на приставке (не все приставки имеют петлевой выход).

Похожие статьи

Как подключить несколько телевизоров к одной антенне? — Радиомастер инфо

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно  активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Разводка тв кабеля по квартире.

Разводка ТВ кабеля по квартире

С немалыми расходами на покупку антенны, ТВ-приставок, телевизора, а часто и не одного, требования к качеству изображения очень высоки. Часто мы забываем, что ещё на этапе строительства дома нужно позаботиться, чтобы разводка ТВ кабеля по квартире была качественной. Это необходимая инвестиция для обеспечения приёмников сильным и непрерывным сигналом на протяжении многих лет использования, а саму систему – возможностью подключения новых электронных устройств без необходимости её переделки.

Чтобы прокладка телевизионного кабеля по квартире была профессиональной, сознательные жильцы могут найти монтажника слаботочных сетей с соответствующими навыками для её разработки, а могут задействовать собственные знания и силы.

Аксессуары и распределительное оборудование

Прокладка телевизионного кабеля в квартире рассчитана на долгие годы использования, поэтому она требует прочности и долговечности. В её состав должен входить не только хороший коаксиальный провод, но и качественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т.п. Именно от них зависит хороший контакт соединений и минимизация потерь сигнала, то есть суммарное затухание сигнала во всей домашней телесистеме.

Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Использование телекоммуникационных аксессуаров низкого качества предвещает большие потери сигнала и не гарантирует долговременную надёжность контактов. Даже установка многочисленных антенных розеток часто заставляет применить усилитель телевизионного сигнала.

распределительное оборудование ТВ сети

Иногда один непрочный контакт или разъём плохого качества сообщает неисправность всей схеме, несмотря на безупречность расчётов и оптимальный выбор отдельных элементов. Поэтому не стоит недооценивать такой простой элемент, как разъем.

Общая информация о телевизионном кабеле

Коаксиальный провод состоит из нескольких слоёв, которые выполняют важные функции по передаче и защите телесигнала от любых электромагнитных воздействий. Он является неотъемлемой частью любой телекоммуникационной системы. Грамотная разводка телевизионного кабеля и его качество обуславливают эффективность соединений между устройствами, низкую степень помех и, следовательно, высокое качество передачи сигнала. Хороший кабель коаксиального типа характеризуется надлежащим согласованием, низким затуханием и эффективной оплёткой.

Для монтажа антенны в жилых домах применяются коаксиалы 75 Ом высокого класса. Они гарантируют низкое затухание сигнала, высокое экранирование центральной жилы, стабильность параметров и длительный срок службы. Это особенно важно в ситуации, когда провод находится под штукатуркой. Для наружной прокладки выпускаются отдельные марки кабеля с улучшенной устойчивостью изоляции.

Правила прокладки и последовательность действий

Факт остаётся фактом: ни на местоположение, ни на мощность и аналогичные параметры передатчика вы повлиять не в силах. Но вот сосредоточиться на получении наилучшего возможного уровня сигнала, который напрямую зависит от того, насколько качественно выполнена прокладка антенного кабеля в вашем жилище, вы просто обязаны.

Первоочередная задача – спланировать место установки антенны и способ её крепления, а также расположение антенных розеток.

Правила монтажа антенного кабеля

Правила прокладки антенного кабеля для хорошего качества сигнала:

• не сгибайте провода, диаметр изгиба не должен быть меньше 3-5 см;
• прокладывайте и прикрепляйте антенный шнур в местах, где нет риска его повреждения;
• неприемлема прокладка ТВ кабеля рядом с электрическим, допустимое расстояние между ними – 10 см;
• не повреждайте внешнюю оболочку. Провод с дефектами внешней изоляции, особенно его наружные участки, необходимо заменить. Такие повреждения вызывают коррозию экранировки и искажение сигнала, передаваемого в приёмники;
• если ТВ-кабель укладывается под штукатурку или гипсокартон, то его помещают в защитный канал проводов в стене;
• наружные участки фиксируются крепёжными элементами;
• избегайте излишних витков;
• кабель, соединяющий декодер и антенну, не должен быть длиннее 35 — 40 м. При большей протяжённости необходимо использовать усилители или провода высокого класса;
• в случае прокладки большого количества проводов рекомендуется сделать их описание (это очень облегчает обнаружение возможных повреждений в установке).

Как развести телевизионный кабель по квартире

Прокладка коаксиального кабеля – это последовательность ремонтных работ, которую правильно начать с составления мини-проекта, на первом этапе которого вам предстоит сосчитать длину кабеля для покупки, а также суммарное количество всех элементов коммуникации и крепежей. Проверьте себя: нет ли лишних элементов? Они будут «съедать» сигнал.

Если вы хотите провести скрытый монтаж, то дополнительно вам нужно подсчитать суммарную длину защитных пластиковых коробов для погружения проводов в стены. Предварительно вы должны составить структурную схему всех подключений по всем комнатам.

Способы прокладки бывают такие:

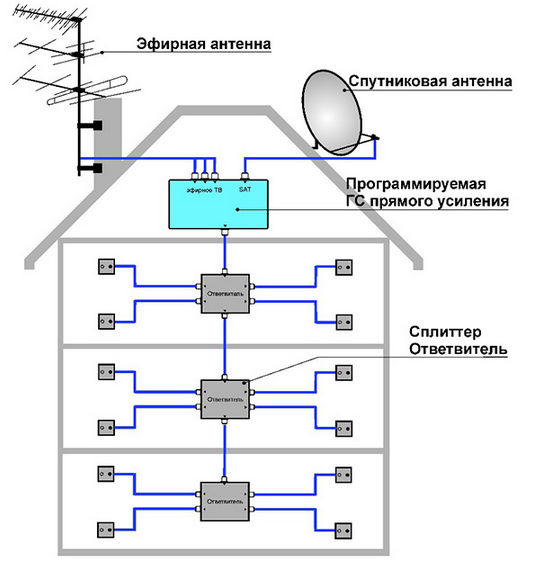

• проходная сеть – последовательная передача сигнала от одной антенной розетки к другой;

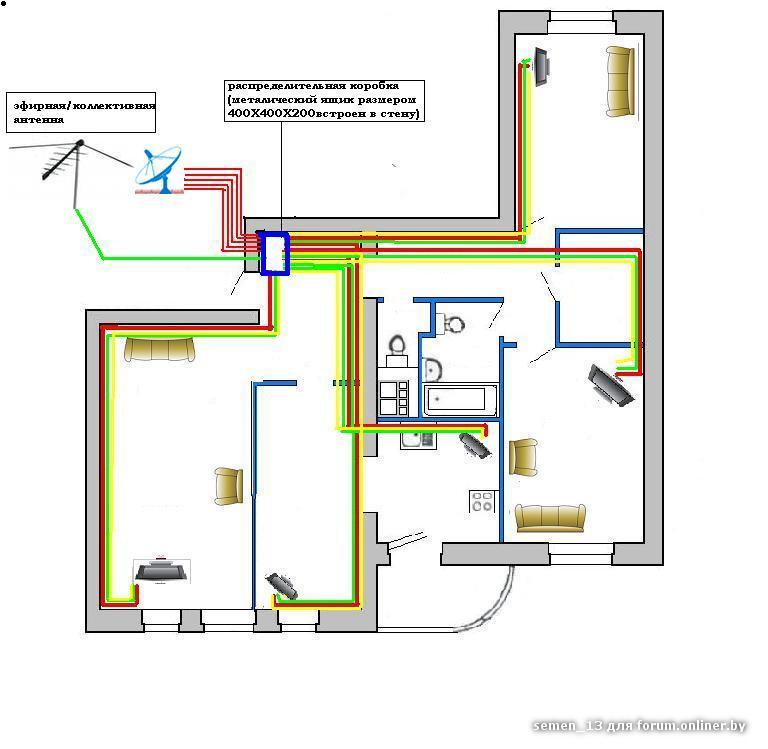

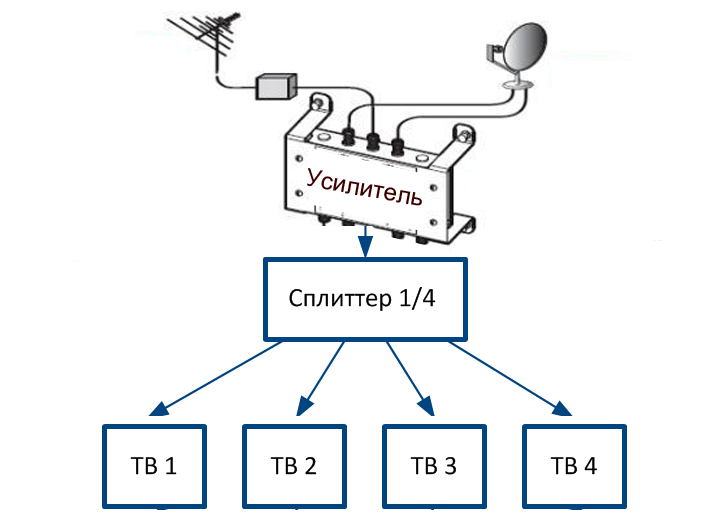

• сеть типа «звезда» – провода распространяются из одной точки по всем комнатам. Это универсальная схема прокладки, адаптированная к современным требованиям;
• смешанная сеть.

При скрытой прокладке ТВ кабеля в квартире вам предстоит штробление углублений в стенах. Это довольно шумная и пыльная операция (лучше известить соседей, что вы несколько пошумите). Этого можно избежать, если проложить шнуры в специальных плинтусах. После того, как будут установлены все антенные розетки, а наружный провод будет заведён в дом через отверстие в стене, начинайте собирать вашу схему. Подойдите к процессу с ответственностью – проверяйте каждое соединение. Не «крошите» кабель: необходимо учитывать, чем меньше у него окажется стыков, тем чётче будет «картинка». Перед заделкой стен включите ваши телеприёмники и проверьте уровень сигнала в каждом, возможно сеть нуждается в доработке.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Перед владельцами жилья в многоквартирных домах при монтаже коаксиального кабеля неминуемо встанет вопрос с подключением к коллективной антенне или магистрали кабельного ТВ. Задача не сложная. Сигнал из коллективного кабеля обязательно распределяется в каждом подъезде с помощью ответвителя. На каждом этаже имеются свои ответвители (могут находиться в специальных шкафчиках). Таким образом, сигнал приходит на каждый этаж и распределяется на каждую квартиру. Вам необходимо с помощью F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

Подключение ТВ кабеля в щитке к ответвителю

Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при этом быть не должно – на них устанавливаются специальные заглушки (нагрузка 75 Ом), иначе пострадает качество сигнала. «Кабельщики» обычно следят за этим, но проявить сознательность в этом вопросе могут и жильцы.

Подключение антенны

У вас индивидуальная антенна? Тогда телевизионная разводка в квартире будет стартовать от неё. Подключите кабель к антенне, плотно установите антенну на мачте. Если в домашней ТВ-схеме предусматривается усилитель, то установите его поближе к антенне. Наружные соединения кабеля заизолируйте от влаги самовулканизирующейся лентой. Заведите кабель в жилье, и при необходимости разделите с помощью сплиттера. Кабели, отходящие от делителя, к телевизору подключаются к разъёму IN. То же и с приставками.

Как удлинить телевизионный кабель

Иногда случается так, что прокладка телевизионного кабеля уже выполнена, но после перестановки в комнате не хватает куска провода до места, где теперь установлен телевизор.

Соединение через переходник

Со времён изобретения F-разъёмов международного стандарта, многие элементы систем коммуникации стали унифицированными. Для удобства соединения кусков кабеля придумали F-F-соединители («бочонок»). Этот накрутной элемент с двумя F-разъёмами надёжно объединяет два провода с F-штекерами на концах.

Соединение штекера с гнездом

Нарастить длину провода можно с помощью готового кабельного удлинителя. Это специальный элемент разводки, имеющий на одном конце гнездо, куда вы подключите оконцеватель вашего кабеля, а на другом – штекер для дальнейшего подсоединения в приёмник или розетку.

Скрутка

Этот бюджетный вариант соединения из разряда «дёшево и сердито». Самый ненадёжный способ состыковать антенные шнуры. Велика вероятность нежелательного контакта оплётки с медной жилой и уязвимость к любым деформациям. Материал современных кабелей едва подлежит пайке, так что и она ситуацию не улучшит. Современное телевидение не «терпит» скруток.

Как установить антенный штекер на кабель

Оконцеватель, который с помощью резьбы накручивается на кабель, а после вставляется в антенный разъем приёмников, зовётся F-штекером. Он выпускается в прямом и угловом исполнении, и подходит для аналогового, цифрового и спутникового сигнала.

Чтобы монтировать его на кабель, разрежьте шнур так, чтобы его надрез был плоским. Конусность на концах не допускается (вы не карандаш затачиваете), поскольку это вызовет сильные помехи.

Примечание: во время подключения антенного штекера убедитесь, что средняя жила не выступает за штекер. Если она слишком длинная, то после подсоединения штекера к розетке, его конец окажется за прижимными элементами, в пустой части гнезда, и станет источником помех. Центральный провод, выступающий слишком далеко, следует обрезать так, чтобы он выступал не более чем на 1 мм за верхний край коннектора.

Куда вставить антенный кабель в телевизоре

Осмотрите заднюю панель телевизора или ресивера. Там находятся разъёмы, благодаря которым ваш экран становится «окном в мир». Если у вас телевизор со встроенным тюнером DVB-Т2 или вы пользуетесь услугами кабельного ТВ, то кабель вы должны подсоединить напрямую к антенному разъёму RF IN телеприёмника. При использовании цифрового или спутникового тюнера, кабель подключается к такому же гнезду в этих приставках. На деле все обстоит гораздо проще, потому что это только три устройства: антенна, тюнер и телевизор, а антенный штекер и гнездо просто невозможно ни с чем спутать.

Как подключить несколько телевизоров к кабельной сети или антенне

Часто необходимо разделить телевизионный сигнал от одного телекабеля в разные комнаты квартиры. Существуют и другие случаи, когда пользователь желает комбинировать разные ТВ-сигналы, чтобы подключить их к одному телевизору. На помощь придут разделители на несколько выходов и сумматоры телевизионных сигналов.

Тип телевизионного сплиттера, который вам понадобится, с нужным количеством выходов, зависит от того, сколько у вас телевизоров и какой тип сигнала (цифровой, кабельный или спутниковый) вы будете делить. Если у вас всего два телевизора, вам, вероятно, пригодится простой двухсторонний сплиттер, с равнозначными выходами.

tvdigitally.ru

Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

• Длина.
• Толщина.
• Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

• Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
• Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
• Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.

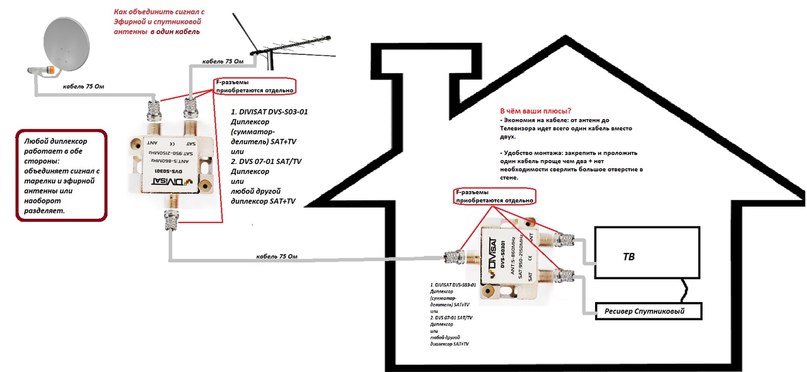

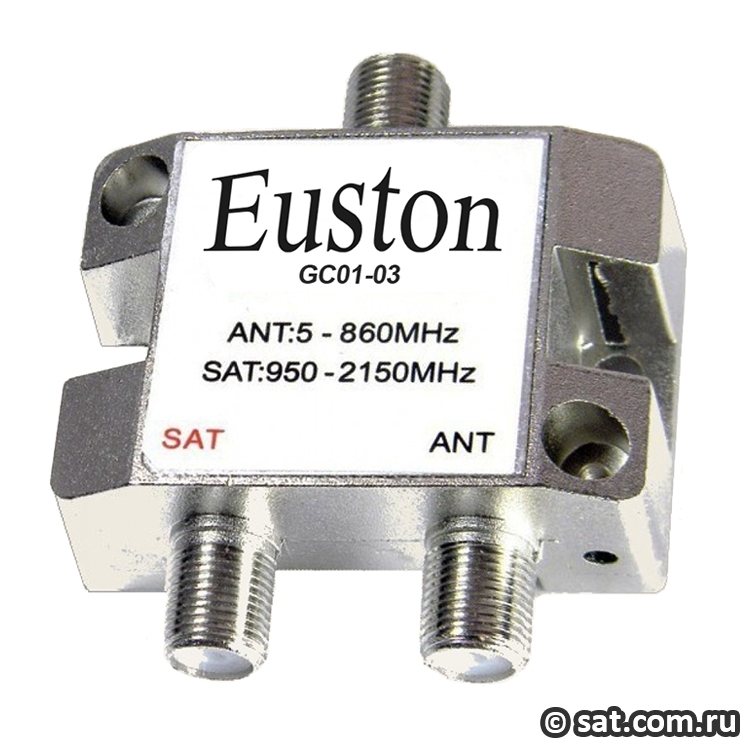

Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

• Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

• От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
• Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

• Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
• Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
• Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
• Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
• Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
• Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
• При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

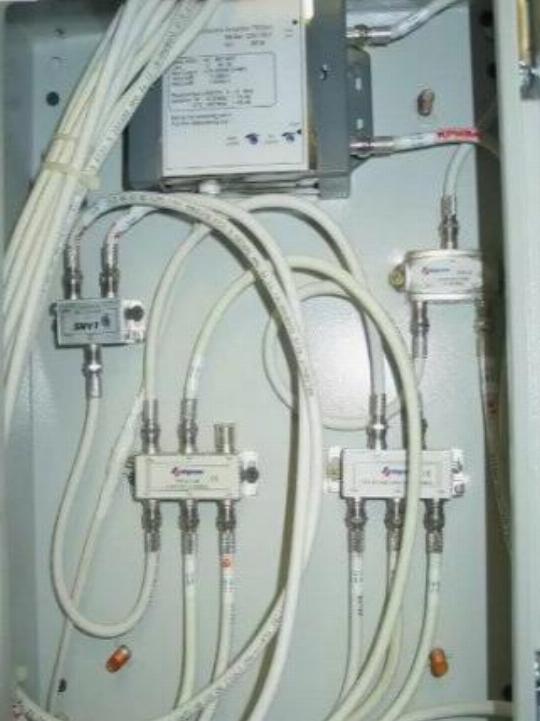

• На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

• Определяется нужный кабель, и протягивается до требуемого этажа.
• Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
• В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

• От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

• Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

• Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

• При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

elektrik-a.su

КАК СДЕЛАТЬ – Телевизионная разводка.

    Не каждый даже самый опытный электрик умеет правильно построить систему телевидения в доме или квартире. Как же правильно все сделать разводку кабельного телевидения в жилище и получать удовольствие от любимых телепередач? И еще одна мелочь – как понять маркировку телевизионного кабеля. Как правильно подобрать разветвители телевизионного сигнала.

   То, о чем всегда забывают при ремонте и то, что даже высококвалифицированный электрик проложить правильно не умеет. Он мысли так: «Электрический ток в проводнике – направленное движение заряженных частиц. Разорви  провод – ток течь перестанет, соедини –снова потечет» И ошибается.

   Телевизионный сигнал передается в коаксиальном кабеле посредством радиоволны, которая проходит в трубе между поверхностью внутренней жилы и внутренней поверхностью оплетки. Поэтому, если даже разрезать кабель и положить торцы друг против друга с небольшим зазором, волна все –равно пройдет, хоть уже и слабее.

Несколько каналов – несколько волн разной длины.

    Представим образно – горизонтально лежит труба, до половины наполненная водой. По ней, при помощи каких-то устройств бегут волны – вот пошла волна длинная – телеканал пониже, а вот очень мелкая рябь – канал повыше. И задача, чтобы на конце трубы все волны пришли одинаковой высоты. Иначе некоторые каналы будут показывать хорошо, остальные плохо. А если на трубе по пути имеется сужение или расширение !?! Тогда некоторые волны пройдут так же, без преград, а некоторые отразятся от расширения или сужения и вернутся обратно – канал будет работать плохо.

    Делаем вывод – для коаксиального кабеля на всем пути прохождения сигнала от источника, например разветвителя кабельного телевидения до телеприемника очень важна геометрия самого кабеля. Если даже новый качественный кабель положить под половичек и потоптаться, то картинка на телевизоре ухудшится. То же будет, даже если кабель просто сильно изогнуть. Поэтому недопустимы не только деформации кабеля, но и соединения. На каждом соединении, выполненном даже с помощью специального соединителя, теряется более половины сигнала.

    Переходим к практике.

    Итак, затеяв ремонт меняем кабель в любом случае, поскольку новый советских времен кабель, который «про запас» лежал на полке 20 лет уже изношен и непригоден так же, как и тот, который использовался. Как показала многолетняя практика работы в кабельном телевидении, срок жизни медного коаксиального кабеля не превышает 5-7 лет.

  Как выбрать кабель для телевидения ?

Резонный вопрос – как правильно выбрать кабель. Да очень просто. Для этого нужно знать несколько свойств кабеля.

   1 из них – волновое сопротивление. Оно фактически является геометрическим отношением внутреннего диаметра оплетки деленного на наружный диаметр центральной жилы. Это не меряется прибором, это задается на заводе. Нет смысла спрашивать именно кабель, сопротивлением 75ом. Любой телевизионный кабель, независимо от толщины, материала, цвета и прочего, имеет волновое сопротивление 75 Ом. Вобщем, этим параметром не заморачиваемся – ищем просто телевизионный кабель.

    2 параметр – толщина кабеля. Здесь тоже все просто. Чем толще кабель, тем на большее расстояние он сможет передать сигнал. Обычно для квартир используется кабель 6мм – это наружный диаметр, ну, примерно с карандаш. В зависимости от материала наружного изолятора может быть чуть толще. Таким кабелем можно прокладывать примерно до 30м. Можно и больше, но не желательно. Там лучше использовать кабель потолще. Тоньше кабель, если даже найдете, лучше не использовать, если вас результат, конечно, интересует.

    3 важный параметр – материал оплетки. Центральная жила обычно или медная или омедненная сталь, помним, что сигнал проходит по поверхности, потому не важно что же внутри. Сверху центральной жилы диэлектрик, или в виде внутренностит лимона или вспененный, не особо важно. Сверху диэлектрика фольга. А вот что сверху фольги, уже важно. Есть 3 варианта:

    – медь – кабель хорош по параметрам, но значительно дороже и менее долговечен

    – алюминий – кабель дешевый. Но поскольку материала на оплетку обычно жалеют, то

      она очень тонкая и хлипкая. Такой кабель имеет минимальную цену, но наихудшие

      параметры.

    – нержавейка – наилучший материал. Работает долго, параметры хорошие, цена средняя

      – ну прям «золотая середина». Следует только обратить особое внимание на

      плотность оплетки. Чем она плотнее, тем кабель качественнее. В идеале плотность

      95%.

     4 параметр – внешняя изоляция. Если планируется использовать кабель внутри помещения, то совершенно не важно из чего она сделана. А вот если кабель находится снаружи, то лучше выбрать именно для наружной прокладки. Если кабель требуется подвешивать, то он в обязательном порядке должен иметь несущий трос или проволоку. Этой информаци о кабелях достаточно. Но если вы хотите разобраться в мелочах, то они описаны в статье о телевизионном кабеле.

    Исходя из всего вышесказанного делаем короткие выводы – в магазине надо спросить

телевизионный кабель толщиной 6 мм, в маркировке одной из первый цифр должна быть шестерка (RG-6, RG-660, F-660) и смотрим на его оплетку (металлические тонкие проволочки под внешним изолятором) – если плотная сеточка из нержавейки – берем.

     Сколько берем? А длина ?

     Да, перед покупкой кабеля нужно измерить всю трассу прокладки кабеля и определить длину. Тут есть правило – лучше взять на 5 метров больше, чем на 50 см меньше.

Помните – кабель соединять нельзя.

                 Оконечивание телевизионного кабеля.

    Какие же использовать наконечники? Как припаять ? А ничего паять и не нужно. Современные кабели не паяются. С кабеля снимается наружный изолятор, затем немного задирается оплетка и обрезается внутренний диэлектрик, чтобы оголилась центральная жила где-то на 10 мм. Сверху накручиваем специальный F-наконечник. Они обычно продаются там же, где и кабель. При этом внимательно следим, чтобы проволочки оплетки не замкнули с центральной жилой. Это самая распространенная ошибка – телевизор показывать будет, но плохо. !!!Помним, там, т.е. в кабеле, идет радиоволна и законы электричества к ней не применимы – козы (короткого замыкания)с эффектным горением и взрывом, как в электропроводке, не будет !!! В конце обрезаем центральную жилу так, чтобы она торчала из разьема на 5мм прмерно.

   Универсальный F-наконечник имеет резьбовую гайку и может быть прикручен то ли к разветвителю, то ли к штекеру или гнезду.

Сначала зачищаем кабель

Снимаем внутренний диэлектрик

 Накручиваем наконечник и обрезаем центральную жилу, чтобы выступала примерно на 5 мм

    Многие, когда делают ремонт в квартире, ставят телевизионные розетки. Это якобы эстетично и удобно. В действительности совсем не так. На розетке, как правило, не соблюдается правило соблюдения геометрии волновода, что приводит иногда к пропаданию, читать –сильному ухудшению, части каналов. Кроме того, установка розетки дает дополнительно минимум 2 соединения, что ослабляет сигнал аж в 4 раза.

    Как же сделать правильно? Да проще простого. Если вы даже хотите положить телевизионный кабель под штукатурку, то в месте выхода его из стены поставьте обычную большую монтажную коробку с крышкой. В нее в смотанном виде влазит несколько метров кабеля. Такие коробки можно спрятать под обоями в нужных местах и использовать при необходимости.

               Как правильно разделить сигнал на несколько телевизоров.

   А если в квартире несколько телевизоров? Ничего страшного, можно разделить, но знать меру.

  Вот о «мере» и поговорим. По ГОСТ 28324-89 уровень сигнала, подаваемый на телевизионный кабель в распределительных сетях кабельного телевидения должен быть в пределах от 57 до 83 dBmV (для диапазона МВ 30-300 МГц, основного в кабельных сетях, и 60-83 dBmV для диапазона ДМВ (300-1000 МГц), используемого реже.

Для деления телевизионного сигнала используются телевизионные разветвители.

При делении  сигнала на два телеприемника методом деления пополам (установка делителя типа «сплитер» – SP1/2), сигнал делится пополам в абсолютном значении,  или уменьшается на 3db в относительном.  Практика показала, что большинство телевизоров прекрасно показывают при уровне сигнала в 52-53дБ. Т.е., если имеем на входе минимальные 57 дБ и поделим этот сигнал пополам, т.е. 57-3=54, с учетом падения сигнала на кабеле как раз имеем минимальный сигнал.

       Вывод – на 2 телевизора делить можно без особого риска ухудшения сигнала.

Если же поставить разветвитель например на 3 отвода (SP-1/3), то на каждый вывод получим уже ослабление -6дБ, то есть четверть от входящего. Если же деление сделать на большее число отводов, то плохая картинка на телевизоре почти обеспечена. При этом следует учесть, что само наличие делителя уже делит сигнал на выходах не зависимо от того, подключен ли к выходу  разветвителя кабель,

подключен ли к этому кабелю телеприемник и включен ли телевизор или нет.

       При этом бесполезно давать заявки в техническую службу – вам дается сигнал по ГОСТУ.

      Вывод – вы можете проложить кабели телевидения хоть во все комнаты сразу, но нет смысла ставить делитель на много отводов и давать сигнал туда, где он не нужен. Лучше сведите их в одно место к разветвителю, промаркируйте и подключайте только те, где необходимо. Если же вам надо подключить более 2-3 телевизоров, то перед разветвителем необходимо установить полнодиапазонный телевизионный усилитель на частоты 47-862 мГц.

Такие усилители используются в сетях кабельного телевидения. Их стоимость примерно от 25-30 у.е.

     Особо следует сказать об изготовлении разветвителя своими руками. Конструкция разветвителя очень проста и состоит из ферритового трансформатора и нескольких конденсаторов. Но поскольку в разветвителе используется мало распространенный тип феррита и без спец оборудования такой разветвитель не настроить, то эта затея имеет мало смвсла. Такой разветвитель стоит недорого продается во многих магазинах.

И небольшой подарок – как разобраться с маркировкой кабеля. Лучше всего использовать кабель фирмы Finmark. Фирма гарантирует, что кабель сохранит свои параметры в течение 10 лет, а проживет аж 20 лет. Маркировка, например F660 означает, что у кабеля толщина 6мм. Если в конце присутствует BV, то это кабель для наружной прокладки. Он не боится жары и мороза. Но все же при температуре ниже -5 градусов его проклвдывать не стоит, может лопнуть оплетка.

Если же в конце маркировки стоит буква М , то это кабель, имеющий несущую просолоку или трос, ка который такой кабель можно подвешивать горизонтально.

Читайте еще:

О том, как определить где находятся спутники, подобрать оборудование и спутниковое оборудование на несколько телевизоров, а также как самостоятельно настроить спутниковую тарелку.

Где находятся спутники

Комплект спутникового оборудования

И еще о том, каки бывают эфирные антенны, кк их подобрать и настроить, а также об Эфирных антеннах для цифрового телевидения

Антенны эфирного телевидения

Установка эфирных антенн

Эфирная антенна для цифрового телевидения

Возможно вас заинересует как повесить телевизор на стену в статье Телевизор на стену

Как настроить спутниковую антенну

Читайте также:

Оставьте комментарий

Добавить комментарий

howmake.in.ua

Правильно выбираем и прокладываем ТВ-кабель в квартире

Телевизор для многих является важнейшим бытовым прибором в доме. Сегодня на рынке присутствует большое количество моделей с огромным экраном, либо напоминающие самый настоящий компьютер по своим возможностям.  Однако все они не работают без кабеля, по которым устройство будет принимать телевизионный сигнал. И если вы интересуетесь тем, как провести антенный кабель, то эта статья даст исчерпывающие ответы на ваши вопросы.

Выбор ТВ кабеля: на что обратить внимание в первую очередь?

Шнур для кабельного или спутникового телевидения многие провайдеры, к примеру, такие, как «Триколор», протягивают самостоятельно. Однако в этом случае качество кабеля может быть ниже, чем хотелось бы. И связи с этим есть вариант поискать данный товар самостоятельно, ориентируясь на ряд параметров. Выбирать мы будем модель РК 75 (аналог SAT 602).

Качество – то, на чем нельзя экономить в случае с прокладкой кабеля. В идеале, мы делаем это один раз и на долгие годы, так как порой такие элементы коммуникаций находятся под плинтусом или даже под отделкой. И если мы захотим протянуть их повторно, то это может быть связано с большим количеством дополнительной работы. При этом качественный кабель обладает минимальным затуханием сигнала, а это значит, что картинка и звук будут максимально качественными.

Провод должен быть достаточно гибким, дабы мы могли проложить его своими руками под разными углами в случае необходимости. При этом у него должна быть качественная внешняя изоляция, устойчивая к воздействию воды и прочих факторов. Особенно актуально в том случае, если часть проводки будет находиться на улице.

В зависимости от того, какое именно телевидение мы проводим, ищем следующие виды кабеля:

• Цифровое телевидение: РК 75-4,8-312, либо РК 75-4,8-318;
• Кабельное телевидение: РК 50-7-11, либо РК 75-4-11;
• Простой кабель от ТВ-розеток до телевизора: РК 75-2-1.

Правила прокладки кабеля и последовательность действий

Важно! Прокладывая ТВ кабель, старайтесь располагать его на расстоянии от электропроводки. В этом случае электромагнитное излучение не будет влиять на качество телевизионного сигнала. Такой эффект называется паразитными токами.

Чем меньше ответвлений и прерываний – тем лучше. В идеале кабель должен быть проложен напрямую от точки до розетки либо же телевизора. Но порой сделать это сложно, и нужно подключать сплиттеры последовательно. Сигнал в этом случае может быть хуже.

Несколько других правил прокладки ТВ-кабеля:

Телевизионный кабель относится к слаботочным. В случае его прокладки в кабель-канале с другими видами проводки, лучше всего также выбирать «слаботочку», такую, как телефон или интернет;

Прокладывая кабель, нельзя создавать петли или скрутки (бухты). Все это может привести к значительному ухудшению сигнала.

А теперь поговорим о самом порядке действий:

1. Находим щиток, а в нем необходимый нам кабель;
2. Тянем его по щитовому тоннелю в случае с вертикальной прокладкой в многоквартирном доме. В том случае, если источник сигнала – антенна, подключается напрямую, то часто приходится тянуть кабель по внешней стороне дома и проводить через окно или стену;
3. Просверливаем отверстие в стене либо пластиковом окне и проводим кабель в него;
4. Ведем кабель по помещению непосредственно до принимающего  устройства.

Монтаж ТВ-проводки осуществляется при помощи специальных пластиковых держателей, прибиваемых на короткие гвозди, идущие в комплекте.

Как развести телевизионный кабель по квартире

Зачастую нам нужно использовать не один, а несколько телевизоров. И в этом случае может понадобиться развести один кабель на число, соответствующее количеству планируемых к использованию приемников.

Тем, кто подумал о том, что данный процесс может быть осуществлен путем простого разрезания и скрутки кабеля с последующей фиксацией «синей изолентой», скажем – такой способ недопустим. В этом случае потери качества могут быть катастрофическими. Необходимо использовать лишь заводские разветвители (сплиттеры), которые обеспечат надежную разводку. Помещать разветвители нужно в тех местах, к которым можно получить легкий доступ.

Скрытие телевизионных коммуникаций в доме или квартире

Никому не нравится, когда на полу лежат провода. За них легко запнуться, с ними могут играть дети или животные. Поэтому кабель мы будем скрывать. Для этого существует несколько способов:

• Пластиковый короб, который также называется кабель-канал. Это длинная полая конструкция, в которую можно проложить один или несколько кабелей. Сам канал крепится к стене, а порой и к потолку. Способ простой, но некоторым не подходит по причине того, что, скрыв кабели, мы продолжаем видеть короб для них, который может не сочетаться с интерьером, особенно в случае необходимости сохранения целостности последнего;
• Плинтус. Некоторые современные модели плинтусов оснащаются кабель-каналами. Впрочем, необходимое пространство можно найти и под старым плинтусом;
• Сокрытие кабеля отделкой. Если прокладка телевизионных коммуникаций осуществляется одновременно с ремонтом, то есть вариант спрятать все это в стены. Некоторые проводят штробление стены с целью создания там канала, после чего покрывают все это штукатуркой. В других случаях кабель прячут под гипсокартоном.

Заключение

Прокладка коммуникаций – ответственный процесс. Если речь идет о воде, газе или электричестве, то любая оплошность на этапе монтажа может вылиться в огромные проблемы в будущем. Так что эти процессы лучше все же доверить профессионалам.

Но в случае со слаботочными системами сделать все своими руками без опыта и знаний вполне возможно. Главное – быть внимательным, использовать качественный инструментарий и компоненты.

bricknews.ru

Как развести телевизионный кабель по квартире или офису

Для того, чтобы развести телевизионный кабель по квартире, офису или любому другому помещению, вам понадобятся такие инструменты: плоскогубцы, утконосы или круглогубцы, строительный нож, кусачки и сам “сплиттер”, который по-простому называется “разветвитель”.

Мы покажем процесс подключения на примере данного сплиттера. Дело в том, что на рынке и в радиомагазинах они продаются самые разные, и лучше приобретать разветвители в больших корпусах. Они намного лучше мелких китайских, которые будут подавлять сигнал. Как правило, у стандартного сплиттера имеется один вход, который обозначается “IN”.

Количество выходов может быть разным – оно определяет, на сколько каналов сплиттер может разветвить телевизионный сигнал. Не стоит увлекаться и покупать сплиттер с большим количеством выходов, потому что телевизионный сигнал будет делиться между ними, а если сигнал и так слабый, то вы получите низкое качество телепрограмм. Понятно, что если у вас дома имеются два телевизора, то не нужно покупать сплиттер на четыре выхода, достаточно на два, ну, в крайнем случае, на три. Наш сплиттер имеет четыре выхода, принцип его подключения совершенно такой же, как и при трёх, и при двух выходах. Мы покажем процесс подключения на трёх кусочках кабеля.

На один соединительный кабель уже накручена муфта:

Вместе со сплиттером обязательно должны продаваться соединительные муфты, без которых подключить кабель просто не получится.

Если их нет в комплекте, то муфты обязательно нужно купить отдельно. Такая муфта накручивается на каждый вход и выход. Она подходит и на вход, и на выход – резьба и там, и там одинаковая.

Муфта накручивается на разъём, либо может продаваться сплиттер с уже накрученными муфтами. Входной кабель приходит в квартиру от кабельного оператора – тот, по которому приходит сигнал. Мастер завёл вам его в квартиру, положил туда, куда вы указали, и ушёл.

Дальше разветвить кабель по квартире – дело ваше. Вы прокладываете такие же кабеля от каждого телевизора к этому сплиттеру и соединяете их в один узел.

Для того, чтобы правильно накрутить соединитель, мы берём кусачки и ровно откусываем наш кабель:

Если он чуть-чуть примялся, это не страшно. Берём утконосы или плоскогубцы и подравниваем:

Берём соединительную муфту и строительный нож:

В том случае, если у вас такого ножа нет, можете воспользоваться любым другим, даже кухонным. Ножом снимаем изоляцию примерно на такое расстояние:

Делаем это аккуратно, потому что сразу под изоляцией – она бывает чёрной либо белой – находится экранирующая оплётка кабеля. Она очень важна для кабельных сетей, так как её отсутствие либо повреждение может сильно ухудшить сигнал.

Мы сняли первую изоляцию. Почему кабель называется “с двойным экранированием”? Старые советские кабеля имели один экран, и теперь они никуда не годятся. В современном кабеле имеется оплётка и дополнительно фольга. Это и называется “двойное экранирование кабеля”. Плюс между оплёткой и основной жилой находится ещё один диэлектрик. Он нужен для того, чтобы максимально повысить качество сигнала и обеспечить, чтобы внешние помехи не попадали в сигнал. Мало ли что там заработало: утюг, пылесос или что-то ещё.

Оставляем примерно три миллиметра от края и снимаем вторую изоляцию. Это так же надо делать очень осторожно, чтобы не повредить основной кабель, потому что если мы его надрежем, со временем он может просто обломиться. Снимаем изоляцию, открываем основную жилу. Как правило, на ней есть небольшое количество лака, поэтому для лучшего контакта её необходимо зачистить. После этого нужно накрутить муфту.

Если кабель у вас толще, чем муфта, прежде, чем закручивать, аккуратно руками вставьте его так, чтобы он шёл по центру. Потом закручивайте плоскогубцами. Здесь главное – не передавить муфту. Они изготавливаются из не очень хорошего металла, и если мы её лишний раз согнём или передавим, она обломится. Соответственно, никакого качества соединения мы при этом не получим.

Закручиваем, пока не покажется центральный кабель:

Как только он показался, необходимо обкусить лишнюю экранирующую оплётку, чтобы она потом при соединении не колола пальцы:

Если кабель вылезает, его необходимо аккуратно поправлять и крутить дальше, чтобы он не порвал изоляцию. Закручиваем до конца. Кабель вышел наружу, и показалась внутренняя изоляция:

Если под изоляцию попал проводок экрана, необходимо его удалить или завернуть так, чтобы он ни в коем случае не касался центральной жилы, в противном случае этот проводок может закоротить на центральную жилу, и мы либо получим плохой сигнал, либо вообще его не получим.

Докручиваем ещё чуть-чуть, равняем центральную жилу, чтобы она была по центру. Всё – мы накрутили муфту.

Теперь подключаем кабель:

Чтобы вы не путались, советуем взять, к примеру, красный и зелёный маркер, и красным пометить вход от кабельного оператора, а зелёным пометить те кабеля, которые идут к телевизорам. Это нужно для того, чтобы при подключении не перепутать, куда подключать вход, а куда выход. Теперь подключаем выходы. Снимаем защитные колпачки.

Оставляем центральную жилу выступать примерно на полсантиметра:

Больше не надо, так как она всё равно войдёт в соединитель, и контакт будет. Надеваем колпачок и аккуратно закручиваем.

Можно это делать утконосами либо же ключом. Поджимаем аккуратно, не сильно, чтобы не передавить:

Соединение готово. Таким же образом надеваем муфту на второй кабель, который пойдёт ко второму телевизору.

Делаем точно такое же соединение. В конце подключаем центральную жилу, то есть вход:

Снимаем защитный колпачок и таким же способом закручиваем соединитель:

Важно при этом не сорвать резьбу. Если мы её сорвём, соединение будет плохое и неразборное, потом отремонтировать его мы не сможем.

Всё – разводка телевизионного кабеля закончена.

Похожие траскрибы

transkribator.guru

Как прокладывать телевизионный кабель: фото и видео инструкция.

Выбираем телевизионный кабель для проводки в квартиру

Прежде чем повести телевизионный кабель в квартиру, его следует выбрать из множества вариантов, предложенных на строительном рынке. Следует учесть, что не каждый провод подойдет для спутникового или кабельного телевидения.

Главное, на что нужно опираться при выборе кабеля – качество. Если кабель надежен, то затухание сигнала будет минимальным, и это позволит изображению на экране быть более четким.

Внешняя изоляция такой проводки тоже имеет огромное значение. Под воздействием различных погодных условий, будь то мороз или дождь, она может портиться. Если на провод, изготовленный из некачественных материалов, попадет вода, он может окисляться, что в дальнейшем приведет к поломке, и сигнал пропадет.

Также важна толщина и гибкость кабеля, если в дальнейшем его придется проталкивать в какое-либо отверстие.

Подойдя к выбору проводки ответственно, можно приобрести подходящий прочный провод с минимальными потерями сигнала.

Как самостоятельно проложить телевизионный кабель в квартире

Качественно проложенный телевизионный кабель является основной гарантией хорошего изображения. Большинство людей считают, что эта работа несложная и не требует особых умений и знаний, но это мнение ошибочно.

Перед тем, как приступить к проводке, необходимо определиться с местом монтирования распределительного щитка.

Обратите внимание, что разместиться он должен отдельно от электрического щитка, чтобы не было помех в сигнале, при просмотре телевизора. Телевизионный провод следует проложить на достаточном расстоянии от силовых кабелей.

В зависимости от того, какой источник подает сигнал на телевизор, будет варьироваться схема проводки. Сигнал может быть спутниковый или от кабельного телевидения.

Существует несколько способов прокладывания телевизионного кабеля. Наиболее оптимальный – это когда он проведен от одной точки и до самого телевизора или же розетки. Благодаря такому варианту подключения качество изображения будет довольно хорошим и без помех. Но экономичным такой способ проводки назвать нельзя, так как идет большая затрата материала.

Следующий способ позволит сэкономить, но и качество подаваемого сигнала будет значительно хуже. Он заключается в том, что подключение сплиттеров будет происходить последовательно один за другим от определенной точки. Большим минусом такого варианта является то, что при поломке одной из розеток перестанут работать и все остальные.

Также на качество подаваемого сигнала может влиять длина проложенного кабеля и количество разветвлений. Их должно быть минимум. Перед самой проводкой следует проверить провод на наличие каких-либо повреждений.

Следуя пошаговой инструкции, провести телевизионный кабель в квартиру самостоятельно не составит особого труда.

Шаг 1. На верхнем этаже дома нужно найти щит, от которого будут проходить множество различных проводов. Они все должны быть помечены принадлежностью к определенной квартире.

Шаг 2. После того, как необходимый кабель найден, его необходимо протянуть до нужного этажа.

Шаг 3. Просверлить возле двери небольшое отверстие, через которое можно было бы протянуть его в квартиру.

Шаг 4. В помещении кабель следует прикрепить возле входной двери с помощью специальных настенных креплений.

Шаг 5. От двери проводку нужно протянуть к телевизору, это можно сделать незаметно, скрыв ее с помощью специальных конструкций.

Для полного представления работы по прокладыванию кабеля предлагается посмотреть видео с описанием действий и небольшими советами.

Маскировка телевизионного кабеля в квартире

После того, как телевизионный кабель проведен в квартиру, возникает потребность его скрыть. Существует немало способов это сделать.

Первый – это спрятать проводку в пластиковый короб. Он представляет собой довольно длинную конструкцию, около двух метров, с открывающейся верхней частью. Прикрепить короб к стене можно с помощью клея или саморезов.

Следующий способ заключается в укладывании проводки за плинтус. Для этого планку необходимо снять, а после помещения туда кабеля снова прикрепить на прежнее место. Некоторые модели напольных плинтусов даже изначально оснащены кабель-каналами.

Если в квартире идет ремонт, скрыть проводку можно, просверлив в стене небольшие углубления и поместив туда кабель, после чего стены оштукатурить. Это является самым безопасным вариантом.

ogodom.ru

Как правильно выполнить разводку тв кабеля по квартире? | Проза жизни

Как подключить несколько телевизоров к кабельной сети или антенне?

Довольно часто в бытовых условиях необходимо разделить сигнал на два или три телевизора.Для этого существуют разветвитель телевизионного сигнала, это устройство называется- сплиттер.Сплиттер предназначен для разделения сигнала на равные части. В разветвителе этого типа, имеется, один разъем для подключения сигнала от антенны, маркируется как IN (вход), два или более разъемов для подключения телевизоров, маркируются OUT (выход).Подключение. Антенна или кабель кабельного тв подключаются к разъему IN, а кабеля идущие к телевизору подключаются к разъему OUT.Для минимизации потерь сигнала нужно применять разветвитель, у которого количество отводов равно, количеству подключенных телевизоров.Один сплиттер и 2(3) разных кабеля идущих от него к 2(3) телевизорам.

Как подключить один телевизор к двум антеннам для приема аналогового тв?

Для просмотра на телевизоре программ с двух антенн используется разветвитель, типа сумматор. В разветвители типа сумматор, имеются, два разъема для подключения антенн, маркируются IN VNF и IN UNF и один разьем для подключения телевизоров, маркируются OUT (выход).Подключение. Антенна для приема программ в диапазоне МВ подключается к разъему IN VNF, а антенна для приема программ в диапазоне ДМВ подключается к разъему IN UVNF.

Усилитель телевизионного сигнала.

Если после установки сплиттера изображение стало не удовлетворительным, то перед сплитером нужно дополнительно поставить пассивный или активный телевизионный усилитель.Устроен усилитель, так же как и сплиттер, но в его корпусе дополнительно установлены транзисторы или микросхема усиливающие видеосигнал.Самый идеальный вариант, установка пассивного усилителя непосредственно в межэтажный щиток перед разветвителя сигнала по квартирам.

Подавление помех.

Иногда после подключения нескольких телевизоров к сплиттеру на некоторых каналах на экране телевизора могут появиться помехи в виде хаотичных точек или сетки.Уровень такого рода помех можно уменьшить установив на коаксиальный кабель ферритовые фильтры (кольца).Ферритовые кольца продаются в любом магазине радиотоваров и состоят из двух половинок, запрессованных в пластиковый корпус с защелками.Для максимального подавление помех нужно установить на коаксиальном кабеле два ферритовых фильтра на его концах.

F-коннектор.

Подключение коаксиального кабеля типа RK-6 к сплиттеру, сумматору или усилителю производится с помощью F-коннектора.F-коннектор- это металлический разъем для коммутации коаксиального кабеля с телевизионным оборудованием с помощью разъемов типа F.Резьбовой F коннектор имеет внутреннюю резьбу и накручивается на коаксиальный кабель.

Коаксиальный кабель.

Антенный коаксиальный кабель должен иметь сопротивление 75Ом.Иметь экранирующий слой из фольги и в качестве центральной жилы должен быть медный провод.Диаметр кабеля для F коннекторов не должен быть меньше 6 мм.Качественный кабель должен быть достаточно гибким, чтобы иметь возможность последующего монтажа, в кабель канал пластикового плинтуса.

Монтаж.

Качественный сплиттер или сумматор имеет металлический литой корпус с F-разъемами.Крышка запаяна или запрессована.На сплиттере или сумматоре есть специальные маленькие проушины, для закрепления разветвителей на стене.Разветвители крепят на стене, в двух-трех сантиметрах, над пластиковым плинтусом, вкрутив шуруп через проушину крепежа, к пластиковому дюбелю в стене.Для зачистки коаксиального кабеля используется, кабельный стриппер, либо нож с тонким лезвием.Во втором случае, изоляция антенного кабеля прорезается ножом вдоль на 12 мм и обрезается.Аккуратно отворачивается алюминиевая фольга-экран и плетеная оплетка.Зачищается, на 8−9 мм центральная часть кабеля.Накрутив на фольгу, с плетенной оплеткой, F-коннектор, откусывают зачищенную центральную жилу кабеля, таким образом, что бы осталось выступать около 3 мм.F-коннекторы, от руки, прикручивают на F-разъемы на сумматоре сплиттере или усилителе, при необходимости коннектор дотягивают гаечным ключом на 11 мм.

shkolazhizni.ru

Монтаж антенного разветвителя – Мос-Теле-Сигнал

Профессиональные антеннщики выполнят установку разветвителя для телевизионного кабеля и обеспечат подачу сигнала к каждому телевизору.

Кабельные разветвители – это устройства, предназначенные для подачи телесигнала от одной антенны (спутниковой, эфирной или коллективной) к нескольким телевизорам. Крабы обеспечивают минимально возможную потерю TV сигнала.

Понятие антенный разветвитель (краб) характеризует три типа устройств:

• сплиттеры;
• сумматоры;
• ответвители.

Сплиттеры равномерно разделяют телесигнал между несколькими выходами. Устройства применяются при необходимости раздачи телевизионного сигнала от эфирной, коллективной или спутниковой антенны на 2 или 3 телевизора, находящиеся в квартире или доме.

Сумматор служит для объединения двух телевизионных сигналов в один. Устройство применяется для совмещения телесигналов различных диапазонов или, при необходимости, проведения по одному антенному кабелю сигналов от двух антенн (например, спутниковой и эфирной).

Ответвители устанавливают при наличии коллективной антенны. Устройства осуществляют раздачу телевизионного сигнала по квартирам.

Установка делителя сигнала (краба)

Монтаж делителя заключается в подключении его к антенному кабелю и разводке сигнала на 2 телевизора и более. При этом качество изображения не ухудшается. Установка кабельного двойника или тройника производится в зависимости от конструкции его соединительных элементов. Соединительные элементы краба бывают трех типов:

• гнезда, предназначенные для подсоединения кабельных штекеров;
• винтовые зажимы;
• контактные площадки, предназначенные для припайки кабеля или его крепления винтами.

Наши сотрудники установят антенный разделитель и обеспечат подачу телесигнала без потерь, независимо от конструкции краба.

Разводка TV сигнала сплиттером

Разводка телесигнала производится путем подключения кабеля, идущего от антенны, к соответствующему разъему антенного краба.  Для минимизации потери сигнала важно качественно выполнить все соединения.

Если вы планируете развести телесигнал на несколько телевизоров, мы профессионально выполним разводку TV кабеля, при этом качество изображения не пострадает. Наши специалисты исполняют заказы в день подачи заявки в Москве и Подмосковье. Мы обеспечим надежную работу антенного оборудования.

Разветвитель для телевизионного кабеля на 2 или 3 телевизора

Разветвитель необходим, когда в квартире или частном доме есть несколько телевизоров, а ТВ-кабель только один. Ниже описано, как выбрать и подключить сплиттер, или усилитель, для организации домашней телевизионной сети, а также рассмотрено, как эти устройства работают.

Что такое разветвитель для телевизора

Разделитель используется в случаях, когда нужно раздать сигнал с одного ТВ кабеля на несколько подключаемых устройств. В конструкции разветвителя может использоваться латунь, силумин или иной легкий металл. Обычно на корпусе есть F-разъемы и ушки, с помощью которых можно фиксировать устройство.

К сведению! К входному штекеру нужно подсоединить телевизионный кабель, а к выходным — провода к подключаемым приемникам. Количество штекеров может быть различным в зависимости от устройства. Обычно отличить входной штекер от выходных можно исходя из надписей на корпусе (над входным написано «in», над остальными — «out»).

Есть несколько разновидностей разветвителей, у каждой свое назначение:

• ответвитель. Ставится в многоквартирных домах, чтобы разделять сигнал общей антенны по жителям. Один из подвидов ответвителя — блокиратор. Но нужен, чтобы ограничить доступ к платным каналам тем, кто на них не подписан;
• сплиттер (с английского «splitter» — «разделитель»). Самый распространенный тип разветвителя. В народе его называют «телевизионным крабом». Способен разделять сигнал на 2-4 принимающих устройства. При разделении сигнала на 4 телевизора должен применяться вкупе с усилителем, иначе сигнал будет слишком слабым;
• диплексор (или сумматор). Он действует ровно наоборот — соединяет несколько входных сигналов, чтобы получить один мощный для единственного телевизора, например, при использовании цифрового ТВ и обычного.

Принцип работы разветвителя

Если попробовать просто соединить несколько проводов параллельно, чтобы сделать разветвитель для телевизионного кабеля на 2 или 3 телевизора своими руками, то получится плохой сигнал со сниженной контрастностью, большим количеством помех и шумов. Все из-за того, что у любого кабеля есть такой показатель, как волновое сопротивление, и его можно подключить только к такому компоненту, чье волновое сопротивление такое же. Поэтому и нужно специальное устройство — разветвитель, так как кабель нельзя подключать к чему попало.

Обратите внимание! При наличии качественного сигнала достаточно обычного сплиттера. Сплиттер — пассивный разделитель, при прохождении через который кабельный сигнал в любом случае затухает, причем затухание прямо пропорционально количеству выходных штекеров.

Как подключить разветвители на 2 или 3 телевизора

Чтобы установить разветвитель, требуется зафиксировать гайки (должны быть в комплекте) на месте соединения проводов со штекерами. Предварительно каждый кабель нужно очистить от изоляции.

При подключении к телевизору нужно поискать каналы и проверить общее качество получаемого сигнала, т. е. звука и изображения.

Важно! При плохом качестве поможет только активный антенный разделитель.

Как правильно подобрать лучший сплиттер для ТВ

На этикетке, наклеенной на корпус, указаны важные параметры, на которые стоит ориентироваться, чтобы выбрать наиболее подходящее устройство:

• полоса пропускания. Обозначает диапазон частот, с которыми может работать разделитель. Частота стандартных ТВ каналов разнится от 5 до 1000 МГц, при использовании спутниковой тарелки верхняя граница возрастает до 2500 МГц;
• количество выходных штекеров. Обыкновенный разветвитель сигнала может иметь от 2 до 8 выходов. Нужно покупать устройство в зависимости от того, на сколько приемников требуется разделить сигнал. Но можно выбирать и с запасом, если планируется расширение домашней телевизионной сети. На силе сигнала это не скажется;
• уровень затухания. Определяет понижение мощности. Чем параметр ниже, тем устройство качественней, так как сила сигнала, поступающего к электронике, сохраняется лучше. Особенно этот параметр важен при количестве выходов от 3 и выше. Указывается в децибелах;
• наличие высокочастотного усилителя. Присутствует в активных разделителях. Проходя через такие устройства, сигнал не затухает, а даже увеличивает свою мощность. Главный минус активного разветвителя — использование только при разделении одного поступающего сигнала на 2. Также такое устройство значительно дороже своих пассивных аналогов.

Важно! Если используется спутниковое телевидение, то необходимо выбирать сплиттер с полосой пропускания 5-2500 МГц, а не 5-1000, так как второй вариант не охватывает частоты спутникового ТВ.

Для 2 принимающих устройств можно подобрать достаточно хороший сплиттер, который найдется практически в любом магазине, для 3 — дорогой тройник помощнее. Для 4 обычным пассивным устройством уже не обойтись, придется покупать усилитель (иначе сигнал будет слишком слабым, соответственно, и картинка будет плохого качества).

Схема антенного разветвителя

Обычный пассивный разделитель представляет собой несколько соединенных резисторов.

При использовании активного усилителя входящий сигнал от антенны разделяется, причем параллельно с этим его мощность увеличивается.

Если в доме несколько телевизоров, подключить к ним антенну не составит большого труда. Понадобится только разветвитель. Однако покупать нужно не первый попавшийся, а отталкиваясь от конкретных параметров ТВ. Монтаж состоит из простых шагов, поэтому справится даже начинающий мастер.

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

• одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
• изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
• экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
• внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

• F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
• Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

• Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой – гнездом ТВ-разъёма.
• Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

• Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
  Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
• Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

Как подключить телевизионный кабель: к штекеру, антенне, щитку

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°.  Читайте также статью: → «Критерии выбора кабеля для электропроводки в квартире».

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

• на внешней оболочке обязательно должны присутствовать все обозначения;
• значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
• внешний диаметр должен составлять свыше менее 6 мм;
• главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

• с загибом оплетки;
• без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

• алюминиевая фольга;
• медная оплетка;
• алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

• разветвитель;
• антенный кабель;
• антенный усилитель;
• кусачки;
• остро наточенный нож или скальпель;
• паяльник.

Антенный усилитель применяется при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо тщательно проверить все соединения коммутирующих приборов и надежность установке штекеров в соответствующие гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройки антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

• выбор места размещения сплиттера и закрепление его в нем;
• снятие заглушек с использующихся разъемов;
• разделка и подсоединение ТВ кабеля.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к квартире, следует разместить в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

Как подключить несколько телевизоров к одной антенне? – Домашние хаки, сделай сам

В наши дни очень часто люди имеют в доме более одного телевизора. Некоторые исследования показали, что в США в среднем на семью приходится 2,5 телевизора. Поэтому это очень распространенный вопрос, и большинство из нас хотят знать, как подключить несколько телевизоров к одной антенне. Здесь мы объясним все, что связано с этой темой, и как это сделать наилучшим образом.

Итак, как подключить несколько телевизоров к одной антенне? Используя коаксиальный разветвитель , вы можете легко подключить несколько телевизоров к одной антенне.Это устройство предназначено для разделения сигнала антенны на несколько телевизоров, чтобы вы могли смотреть свои любимые каналы на каждом телевизоре в доме. Чем больше телевизоров, тем слабее будет сигнал, и вам понадобится усилитель.

Проблемы с плохим сигналом часто возникают при использовании нескольких телевизоров на одной антенне. Каждый раз, когда вы используете длинный коаксиальный кабель , вы получаете потерю сигнала. Кроме того, потеря сигнала значительно возрастет при использовании разветвителя кабеля.Итак, чтобы решить эту проблему, выполните следующие ключевые шаги, которые я описал ниже, и у вас будет отличное яркое изображение на всех телевизорах в вашем доме.

Хотя эти шаги просты, есть некоторые вещи, которые следует учитывать при подключении нескольких телевизоров к одной антенне в вашем доме. Чтобы узнать больше о том, что вам нужно сделать, продолжайте читать статью.

Аналоговое ТВ полностью отключено, хотя вы все еще можете поймать его сигнал через обычную антенну и правильно настроить телевизор.Цифровые каналы транслируются бесплатно (основные каналы) и платные. Во втором – клиент оплачивает выбранный тариф оператору, чтобы смотреть большое количество цифровых каналов.

При подключении цифрового телевидения от оператора или установке спутниковой антенны требуется приставка для декодирования. Тюнер преобразует сигнал и передает его на телевизор. Приставка подключается к одному телевизору. Но сигнал можно разделить на несколько ветвей с помощью переходников.

Цели подключения 2 и более телевизоров к одной антенне следующие:

1. Нет необходимости в дополнительных проводах в квартиру или частный дом.
2. Нет необходимости устанавливать вторую тарелку или антенну для другого телевизора.
3. Абонентская плата по тарифу едина независимо от количества подключенного оборудования.
4. Проще просто спрятать провода при подключении 2-х и более ТВ.

Важно! При очень слабой мощности сигнала, которую не могут уловить даже антенные усилители, разделить его на две ветви не получится.В этой версии телевизор со средним качеством будет транслироваться с антенны только на один телевизор.

Если вас интересует, как подключить iPhone к телевизору Sony, прочтите эту статью.

Теоретически можно подключить неограниченное количество телевизоров для работы на одной антенне, если антенна настроена правильно и дает качественный сигнал.Вы можете сделать это, используя расширенный коаксиальный разветвитель и подключив столько телевизоров, сколько захотите.

Но подключение большого количества телевизоров может вызвать проблемы с плохим сигналом и плохим качеством. В квартирах и домах чаще всего бывает 2 или 3 телевизора, чтобы все члены семьи могли смотреть свои программы одновременно. При этом подключать оборудование к одному источнику вещания выгоднее, чем к отдельным. Но все зависит от силы и качества сигнала.

С технической точки зрения, двойное подключение несложно. Для подключения 2 телевизоров к одной антенне достаточно приобрести делители (двойники, тройники) . Они получают один сигнал от антенного кабеля. Они разбивают его и отправляют на нужное количество каналов.

При достаточной мощности или с качественным усилителем этот способ подойдет для 3, 4 телевизоров. Но при таком делении нужно учитывать:

• Потеря мощности сигнала. Сигнал передается с помощью электромагнитных волн.Из-за них в телевизионной антенне появляется ток, идущий по коаксиальному кабелю к приемнику. Мощность электрического тока слабая. А любое дополнительное сопротивление от подключенного оборудования приводит к его уменьшению и последующему ослаблению. Поэтому нужно подключить усилитель сигнала, чтобы мощности потока хватило на два телевизора.
• Делители или разветвители имеют разную конструкцию. Для спутникового сигнала вам потребуется соответствующее оборудование, поддерживающее этот сигнал.Для цифр – цифровой делитель. Есть модели с согласованием и без. Более того, в большинстве вариантов делителя внутри присутствует обычная трансформаторная развязка. Это значит, что перед ним нужно установить усиление сигнала.
• Несмотря на разделение сигнала, требуется второй тюнер. Если подключить телевизоры через единую приставку, то получится дублирование экранов. То есть у всего оборудования через приставку будет включен один канал. Сам тюнер стоит недорого, поэтому с его покупкой проблем не возникнет.

Как вы можете видеть на рисунке ниже, чем больше раз вы пытаетесь разделить сигнал, тем хуже будет ситуация и будут происходить все более и более потери сигнала.

 Хотите узнать, как подключить свой дом к Интернету. Смотрите наши инструкции.
