Распиновка разъемов, инструкция к штатной магнитоле (навигации) Киа Сид – Клубный автосервис АвтоМиг в Москве
Штатная магнитола Киа Сид 2 (JD)
| Позиция | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Модель | Тип A (RADIO/CDP/MP3/RDS) | Тип B (RADIO/CDP/MP3/RDS) |
| Камера заднего вида | X | Ор |
| Источник питания | 14,4 В пост. тока | |
| Номинальная выходная мощность | Макс. 43 Вт x 4: 14 В | |
| Импеданс | 4 Ом x 4 | |
| Антенна | 80 пФ, 75 Ом | |
| Тип настройки | Фазовая автоподстройка частоты | |
| Темный ток | Не более 1,0 мА (только головное устройство) | |
| 1. Аудиоблок 2. Высокочастотный динамик 3.  Разъем кабеля антенны4. Антенна крыши (радио) | 5. Динамик передней двери 6. Динамик задней двери 8. Камера заднего вида |
Распиновка разъемов
| 1. Переключатель дистанционного управления (левый: аудиосистема) 2. Переключатель дистанционного управления (правый: круиз-контроль+адаптивный усилитель рулевого управления) | 3. Выключатель системы громкой связи Bluetooth 4. Переключатель пути за одну поездку |
Распиновка разъемов
Распиновка разъемов
| № | Описание вывода | Состояние | Номинальное состояние |
| 1 | Питание USB/iPod | Вставлено устройство USB/iPod | 4,9 ~ 5,1 В |
| 2 | USB D+ | Вставлен USB-носитель | 3,2 ~ 3,45 В |
| 3 | USB D+ | Вставлен USB-носитель | 3,2 ~ 3,45 В |
| 4 | Канал регистрации iPod | Вставлено устройство iPod | Заземление |
| 5 | — | ||
| 6 | Опорная «масса» AUX | Всегда | Менее 1 Ом |
| 7 | Левый звуковой сигнал AUX | Внешнее вспомогательное устройство воспроизводит звук (в момент использования разъема AUX) | Выводится форма сигнала, синхронизированная со звуком |
| 8 | Подсветка (+) | ||
| 9 | Подсветка (+) | ||
| 10 | — | ||
| 11 | «Масса» мультимедийного разъема | Заземление | |
| 12 | — | ||
| 13 | — | ||
| 14 | Регистрация входного сигнала AUX | Вставлено вспомогательное устройство | 0 В (низк. |
| 15 | — | — | |
| 16 | Правый звуковой сигнал AUX | Внешнее вспомогательное устройство воспроизводит звук (в момент использования разъема AUX) | Выводится форма сигнала, синхронизированная со звуком |
Страницы: 1 2 3
Примеры работ по Киа Хендай:
Замена: антифриза, бензобака, бензонасоса, втулок и стоек стабилизатора, гидрокомпенсаторов, гофры и глушителя, датчиков, жидкости ГУР, компрессора кондиционера, масла, маслосъемных колпачков, насоса ГУР, подушки двигателя, подшипников, помпы, приводного ремня, прокладки ГБЦ и КК, пружин и амортизаторов, пыльника и ШРУСа, радиаторов двигателя, кондиционера и печки, рулевых тяг и наконечников, рычагов, сайлентблоков, сальников, свечей зажигания, стекла, сцепления, тормозных колодок и дисков, цепи и ремня ГРМ, шаровых, фильтров…
Замена и ремонт: генератора, двигателя, КПП, рулевой рейки, стартера,
А так же: заправка кондиционера, регулировка зазоров клапанов, шиномонтаж, сход-развал, ремонт электрооборудования, удаление катализатора, промывка – инжектора, радиаторов и форсунок.
..
Все эти и другие виды работ можно сделать в техцентрах АвтоМиг.
Распиновка iso разъёма для магнитолы по цветам, подключение разъёма автомагнитолы
Характеристики ClarionIdas
Поддерживается воспроизведение музыкальных файлов форматов CD-Audio, MP3, WMA с CD-дисков R и RW типа. Воспроизведение DVD дисков устройством не поддерживается, как и воспроизведение более нового типа дисков — BlueRay. Данные о воспроизводимых композициях и другая актуальная информация выводятся на небольшой монохромный экран.
Качественное и громкое звучание в устройстве обеспечивает встроенный четырехканальный усилитель мощностью по 50 Ватт на каждый канал, для настройки воспроизводимых частот предназначен двух полосный эквалайзер. Управление устройством производится посредством кнопок на передней панели магнитолы или с помощью инфракрасного пульта дистанционного управления. Управление магнитолой кнопками на руле, разработчиками устройства не предусмотрено. В виде дополнения есть возможность подключения блютуз адаптера BLT370.
Недостатки
Недостатков у данного устройства не так уж и много. Но, возможно, для кого-то они покажутся значительными. Один из недостатков – это слабый усилитель радиосигнала. При выезде за пределы города сначала появляются хрипы, затем сигнал и вовсе пропадает. Эту проблему можно решить с помощью паяльника. Выражаясь проще – нужно заменить усилитель радиосигнала.
Следующий немаловажный недостаток – это слабая выходная мощность звука. Для истинных любителей басов и громкой музыки данный недостаток может быть основной причиной замены автомагнитолы. На некоторых моделях заметно ухудшение качества воспроизводимой музыки при уменьшении громкости звука. Третий недостаток – отсутствие разъема под usb или sd-флешку.
Современный автопром уже около 5 лет занимается внедрением магнитол с возможностью подключения различных видов носителей информации. А также управлением опциями безопасности, навигации, климат-контроля, бортовым компьютером через одно устройство, экономя при этом место под клавиши управления.
Схема подключения cабвуфера и AUX видео выходы
Распиновка андроид магнитолы
Магнитолы на андроиде в автомобиле в наше время — не редкость. Это даже, скорее, не магнитолы, а настоящие мультимедийные комбайны. Ведь они умеют воспроизводить любого рода видеоформаты, играть какую угодно музыку. На них можно установить любое приложение, будь-то навигация, или даже какая-нибудь игра, при этом можно по технологии Bluetooth подключить к ней один или пару джойстиков и играть на парковке с товарищем! Разумеется, к ним можно подключить камеру заднего вида. И это еще далеко не полный перечень всех умений таких мультимедийных автомагнитол. Минусы, конечно, у таких устройств так же присутствуют, сильно выражены они на дещевых девайсах. Это, в основном, всяческого рода глюки, недоработки, плохой звук и криво установленный андроид.
Операционная система сейчас, чаще всего — Android 8.1 или 7.1. Встречаются, конечно же, разные экземпляры с разной версией, но суть их, как и подключение, и распиновка — идентична.
В общем-то. Обычно, у «китайцев» свое видение прекрасного и разъемы у них своего типа, но могут встретиться и евро — ISO разъемы. Подключтить магнитолу с евроразъемом будет по-проще, но и китайские разъемы не должны доставить хлопот.
Распиновка магнитолы на 8.1 Android
Если вы совсем недавно заказывали мультмедийку на Алиэкспресс, эта схема распиновки вам крайне пригодится, потому что, скорее всего, подойдет вам идеально. Конечно, одной распиновки будет мало. Нам необходимо знать, какой провод фишки китайской андроид-магнитолы за что будет отвечать, что ж, смотрим.
Цвтовое значение проводов магнитолы на Android
Конечно, цвета и значения проводов китайской магнитолы, скорее всего, не будут совпадать с проводами на вашей машине. Чтобы узнать значение вашей проводки, мы предлагаем посмотреть статю о распиновке магнитолы машины вашей марки на нашем сайте. Такая, скорее всего, у нас есть. Там мы обязательно указываем значение проводов каждого цвета.
Переходник для подключения магнитолы на Android
Далее, чтобы подключить магнитолу-мультимедийку из поднебесной, вам понадобится штекер для подключения проводки.
Такой должен быть в комплекте с магнитолой, но он вполне может вам не подойти, или быть переходником на евро-разъем ISO. Печалиться не стоит. Ведь можно приобрести переходник для вашего авто на ISO. Да, могут понадобиться и такие «танцы с бубном», но поверьте, это еще далеко не сложности и зависит скорее от марки авто.
Распиновка фишки/штекера магнитолы, цветовое значение проводов, видео
Для закрепления материала и лучшего понимания давайте рассмотрим распиновку фишки/штекера магнитолы, цветовое значение проводов, сначала на фото, а затем и на видеоролике.
Значение проводов автомагнитолы с Алиэкспресс
Схемы подключения магнитолы на андроид
Распиновка сложноустроенной, многофункционалной мультимедийной системы на Андроид, приобретенной на заботливом Алиэкспрессе — довольно сложный процесс, но не стоит забывать и о схеме размещения и подключения такой магнитолы.
Ведь иногда сложности могут возникнуть именно с ней. Давайте рассмотим несколько схем.
Схема подключения магнитолы на андроид
Видео подключения магнитолы на андроид
Схема — это, конечно, наглядно и хорошо, но, как говорится, лучше один раз увидеть. поэтому предлагаю вам посмотреть видео подключения магнитолы на Android.
Схема подключения AUX видео и cабвуфера
Конечно, обязательно нужно знать, какие проввода и разъемы отвечают за подключение AUX и сабвуфера на 2 DIN Android магнитолах.
AUX видео выходы и подключение сабвуфера к китайской андроид — мультимедийной системе
И, конечно же, видео о том, как подключить сабвуфер к китайской магнитоле:
youtube.com/embed/MPPd96nWU_8?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.
Схема
С чем можно столкнуться при не правильном подключении автомобильной магнитолы?
Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта.
Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:
- Выключается магнитола при увеличении громкости.
- При выключении зажигания сбиваются настройки магнитолы.
- Магнитола садит аккумулятор в выключенном состоянии.
- Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.
В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.
Плюсы и минусы
Один из самых печальных недостатков — это то, что в магнитоле нет USB-порта. Если не хочется менять заводскую модель на другую, то можно купить USB выход и установить самостоятельно или, обратившись к специалисту. В этом случае можно будет воспроизводить файлы формата MP3.
Дополнительный вход позволит подключить телефон, мп3 плеер и другие аудиоустройства.
При включенном зажигании аудиотрек начнется с того места, где он был закончен, а на экране будет выводится название песни.
Управлять таким девайсом можно дистанционно или с рулевого колеса. Установить юсб адаптер можно в любом удобном для себя месте.
Магнитола для автомобиля Daewoo Nexia
В штатной комплектации автомобиля Daewoo Nexia установлена магнитола, обладающая достаточно скромными возможностями. Она способна сообщать новости, информацию о погоде или пробках на дороге, несомненно, ее достоинством является отсутствие необходимости носить с собой панель или магнитолу, когда вы покидаете автомобиль.
В настоящее время существует множество приспособлений, которые позволяют усовершенствовать системы передачи звука. Можно установить на штатную магнитолу специальное устройство, называемое трансмиттером, которое будет считывать файлы в современном формате. Оно предусмотрено для вставки в гнездо для прикуривателя и способно преобразовывать, считываемые с флешки файлы MP3, в радиосигналы FM-диапазона для штатной магнитолы.
С помощью такого устройства появляется возможность выбрать нужную частоту FM-диапазона и принять файлы MP3, которые были преобразованы, на приемник с отличным качеством передачи.
Переходники для iso разъемов
Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.
Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.
Daewoo Matiz Golden МОТЬ › Бортжурнал › Замена штатной кассетной магнитолы Daewoo Matiz
С машиной досталась штатная кассетная магнитола Clarion. Автомобиль 2007 года выпуска. Не нашел достаточно полных мануалов по замене, решил запилить свой, может кому будет полезно. Больше всего до разборки панели меня интересовал момент, съемные ли крепления на штатной магнитоле… видел в некоторых отчетах монолитный корпус магнитолы с ушами и приходилось колхозить или приобретать кронштейн салазки (его каталожный номер 96254552). Дак вот, касаемо кассетной магнитолы вот такой Крепления съемные, и их реально переставить на другой девайс, думаю без доработок.
Правда в моем случае пришлось просверлить дополнительное отверстие в креплении, т.к. купленное мной устройство именуемое «Автомобильные ресивер» короче обычной магнитолы в два раза, за счет отсутствия привода CD, но это все тонкости.
Плюсы и минусы такого метода: плюс — не надо ничего переделывать, минус — если понадобится снять магнитолу, придется разбирать консоль.
Теперь сам процесс: Откручиваем 5 саморезов крепящих центральную консоль, 4 в районе приборной панели (для верхних лучше подойдет короткая отвертка, будет удобнее), один в углублении под магнитолой. Далее снизу начинаем тянуть консоль на себя, сдернуть с защелок довольно трудно. Отцеплять разъемы кнопок я не стал, просто отвел консоль в сторону. Откручиваем 2 самореза по бокам
Вынимаем магнитолу, отцепляем два разъема и антенну.
Вообще, есть переходник на стандартный ISO, мне он не подходил т.к. новый мафон обладал собственным разъемом, его я и использовал, ампутировав штатные.
Распиновка разъемов: Разъем А (серый) питание 1. Пустой 2. Пустой 3. Пустой 4. Back Up — Оранжевый — Постоянный плюс 5. Пустой 6. ILLUMI — Коричневый с белой полосой (не подключал) 7. ACC — Желтый — Плюс при включении зажигания 8. GNG — Черный — Масса
Провод коричневый с белой полосой маркированный ILLUMI мне подключить было не куда, а вообще на других устройствах он служит для подачи питания в режиме ожидания, для отображения например, часов.
Разъем B (коричневый, выходы на динамики) 1. Задний правый (+) — Синий 2. Задний правый (-) — Синий с белой полосой 3. Передний правый (+) — Зеленый с черной полосой 4. Передний правый (-) — Зеленый с серой полосой 5. Передний левый (+) — Серый 6. Передний левый (-) — Коричневый с зеленой полосой 7. Задний левый (+) — Коричневый 8. Задний левый (-) — Желтый
Получилось как то так
По традиции, собираем все в обратном порядке, аккуратнее с кнопкой сброса временного пробега на приборке. И конечный результат
Как правильно самому установить магнитолу Clarion
Отсоедините контакты автомагнитолы от аккумулятора. Это необходимо сделать чтобы при подключении не замкнуло. Также запомните: данный механизм функционирует при напряжении 12В, это означает, что установку автомагнитолы целесообразнее производить в легковом автомобиле. В комплекте с устройством идет специальная шахта под магнитолу. Прежде чем подключать магнитолу, установите данную шахту на приборной доске.
Сюда же начните закреплять блок питания автомагнитолы. Сделать это возможно с помощью винтов либо шурупов, входящих в комплект покупки. Затем подсоедините все провода в правильной последовательности. Разъем устройства ISO, поэтому сделать это будет не сложно. Подключаем контакты в зависимости модели магнитолы Clarion, установленной на вашем авто.
Распиновка ISO
На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.
Верхний силовой разъем А
Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:
- желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
- красный — по нему подается основное питание;
- черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
- синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
- оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
- коричневый — используется для отключения звука, например, во время разговора по телефону.
Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.
Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.
Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.
Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.
Нижний акустический разъем В
Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:
- белый провод присоединяется к левой передней колонке;
- серый провод подключается к правой фронтальной колонке;
- зеленый провод подключается к левой задней колонке;
- фиолетовый провод соединяется с правым задним динамиком.
Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:
- фиолетовые провода подключаются к контактам 1 и 2;
- серые — к контактам 3 и 4;
- белые — к контактам 5 и 6;
- зеленые — к контактам 7 и 8.
Функция PTY и что она делает?
Довольно полезная и удобная функция, позволяющая ГУ определить тип программы транслируемой радиостанцией и подобрать из перечня имеющихся радиостанций, воспроизводящие в данный момент программы данного типа. Проще говоря, эта функция быстро и без лишних движений, позволит подыскать интересующие вас программы, будь то новости, музыка или спортивные события. Для использования этой функции, радиостанция должна передавать код PTY, по которому магнитола различает тип программы. Если такой код не передается на экране вы увидите надпись NOT PTY. Выбор интересующей вас программы производится из списка выведенного на дисплей.
Алгоритм верного демонтажа прежнего разъёма автомагнитолы
В классической инструкции демонтажа автомагнитолы и её разъёма говорится, что первым этапом после откручивания болтовых креплений является следующее:
Автомагнитола daewoo разъём
Непосредственно сам алгоритм процесса установки автомагнитолы Daewoo и её разъёма
Разъемы автомагнитол daewoo
Ниже приводится подробный алгоритм:
Два наиболее практически эффективных варианта замены автомагнитолы в случае использования неоригинальной модели.
Ниже представляем два варианта замены головного аппарата. Оба метода очень эффективны. Первый вариант:
Разъемы для автомагнитол daewoo
Распиновка для различных марок авто и магнитол
Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях
Схема распиновки iso разъемов к магнитолам pioneer
Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.
В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители.
Чтобы не запутаться внимательно изучите инструкцию.
Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.
toyota
Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.
ISO разъем:
| № 1 | А+ |
| № 2 | GND |
| № 3 | BAT+ |
| № 4 | Подсветка |
| № 5 | Антенна |
| № 6 | Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-) |
sony
При подключении магнитолы используются стандартные схемы.
| № 1 | ANT |
| № 3 | LR. Линейный выход |
| № 4 | GND. Линейных выход |
| № 5 | RR. Линейный выход |
| № 6 | CD – LCH |
| № 7 | CD – GND |
| № 8 | CD – RCH |
| № 9 | CD – Reset |
| № 10 | CD – CD clock out |
| № 11 | CD – DSPL select |
| № 12 | CD – data out |
| № 13 | CD – clock in |
| № 14 | CD – data in |
| № 16 | A+ |
| № 17 | GND |
| № 18 | ANT GND |
| № 22-27 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 28 | Mute |
| № 29-30 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 31 | ANT CONT |
| № 32 | CD ACC Постоянный |
| № 33 | AMP Постоянный |
| B UP |
nissan
Универсальный разъем:
| № 1-6 | Динамики (LR+, RR+, LR-, RR-, LF+, RF+) |
| № 7 | А+ |
| № 8 | Подсветка |
| № 9 | BAT+ |
| № 10 | Динами LF- |
| № 11 | динамик RF- |
| № 12 | Антенна |
| № 13 | GND |
honda
Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.
| № 1 | Динамик RR+ |
| № 2 | Динамик LR+ |
| № 3 | Подсветка |
| № 4 | BAT+ |
| № 5 | A+ |
| № 6 | Антенна |
| № 7-10 | Динамики LF+, RF+, RR-, LR- |
| № 13 | GND |
| № 14-15 | Динамики LF-, RF- |
bmw
Стандартная европейская разводка выводов.
| № 1 | А+ |
| № 2 | BAT+ |
| № 3 | GND |
| № 4 | — |
| № 5-12 | Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR- |
alpine
Alpine TDE-7823W: 1 – BAT+,
| № 2-5 | Динамики LR-, LR+, RR-, RR+ |
| № 7 | Усилитель |
| № 8 | Антенна |
| № 9 | GND |
| № 10-13 | Динамики LF-, LF+, RF-, RF+ |
| № 5-12 | А+ |
mitsubishi
Во всех моделях используется стандартная европейская распиновка акустической системы.
| № 1-2 | Динамики RR+, LR+ |
| № 3 | Управление антенной |
| № 4 | Управление подсветкой |
| № 5-8 | Динамики LF+, RF+, RR-, LR- |
| № 10 | А+ |
| № 11 | BAT+ |
| № 12 | Управление подсветкой |
| № 13-14 | Динамики LF-, RF- |
| GND |
Заключение
Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.
Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже.
Это поможет сделать информацию на сайте ещё более полезной.
Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.
Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.
Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.
Неправильное подключение автомагнитолы вызывает следующие проблемы:
- Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
- При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
- При выключении питания теряются настройки магнитолы.
Также на высокой громкости автомагнитола может просто выключаться.Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.
Часто задаваемые вопросы – Schneider Electric
{"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} } Как сохранить параметры в клавиатуре и загрузить в другой идентичный…
Проблема: Попытка сохранить параметры в клавиатуре и загрузить их в другой идентичный привод ATV630. Линейка продуктов: Приводы ATV630 Среда: Клавиатура Причина: Передача файлов Решение: Перейти к главному…
0.0.0″> Двигатель 415 В, изоляция класса F, сопротивление dv/dt 1 кВ/мкс, Can can…Обычно двигатель с изоляцией класса F рассматривается как двигатель с классом частотно-регулируемого привода, но указано, что выдерживаемая способность dV/dT составляет 1 кВ/мкс. Следовательно, мы не можем рассматривать этот двигатель как класс ЧРП…
Можно ли смоделировать функциональные блоки PTO в SoMachine Basic?
Проблема: Можно ли смоделировать функциональные блоки PTO в SoMachine Basic? Линейка продуктов: M221, TM221 Решение: Как и в случае с блоками PID, вы не можете имитировать блоки функций PTO в SoMachine Basic. Вы будете…
5.1.1″> Последнее изменение:28.09.2021
Как читать переставленные значения с плавающей запятой в Modbus
Проблема У пользователя есть устройство Modbus содержащий переставленные регистры с плавающей запятой, и хочет подтвердить значения, считываемые программным обеспечением, таким как Power Monitoring Expert (PME), с помощью SwappedFloat…
Часто задаваемые вопросы о популярных видеоПопулярные видео
Видео — XX ультразвуковой датчик M18 с аналоговым выходом,… экспортировать модели данных для реле MiCOM
Видео: Green Premium (RoHS, REACh, PEP, Eoli) Compliance…
Узнайте больше в разделе общих знаний. влажность влияет на результаты испытаний сопротивления изоляции? Линейка продуктов: автоматические выключатели Окружающая среда: выключатели в литом и изолированном корпусах Разрешение: высокая влажность может значительно.
..
Что означает рейтинг AC-3e и каково его применение?
Рейтинг AC-3e — это способность контактора запускать и выключать высокоэффективные асинхронные двигатели с короткозамкнутым ротором (IE-3/IE-4) во время работы и реверса, которые имеют…
Аварийный сигнал жизненного цикла силового модуля Symmetra PX 250/500K
Проблема: Аварийный сигнал жизненного цикла силового модуля Symmetra PX 250/500K Линейка продуктов: Symmetra PX 250/500K Причина: Клиенты могут позвонить, чтобы запросить FSR или спросить, как сбросить аварийный сигнал жизненного цикла на блоке питания.
..
Как установить связь с ПЛК S7-1500 при использовании TIA Portal…
На стороне ПЛК: 1. Используйте TIA Portal V11-V16 для настройки параметров связи ПЛК. 2. Выберите ПЛК и введите правильную версию прошивки (мы можем проверить версию прошивки ПЛК в…
Как выбрать аудиокабели и адаптеры 3,5 мм
Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. , носить много шляп в разных отделах, в том числе писать для каталога.
Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993, за это время он закончил колледж и работал репортером и редактором газеты.
Он вернулся в компанию как раз к запуску нашего веб-сайта в 1995 году и помог создать первые версии наших онлайн-инструментов для подбора автомобиля.
Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .
Еще от Джима Ричардсона
Лучшие подставки для телевизоров 2023 года
Лучшие звуковые панели 5.1 2023 года
Как выбрать фонокорректор
Как выбрать портативный проектор
Подходит ли Dolby Atmos для музыки?
Что вам нужно знать о ATSC 3.0
На телефонах, компьютерах, планшетах, портативных музыкальных плеерах вы найдете 3,5-мм разъем для наушников или аудиовыход (также известный как «мини» или 1/8-дюймовый разъем). и другие устройства.
Хотите подключить эти устройства к домашней стереосистеме, автомобильной стереосистеме или профессиональному аудиомикшеру? Вам может понадобиться специальный кабель или аудиоадаптер.
Ниже я покажу вам некоторые из самых популярных и полезных аудиокабелей и адаптеров 3,5 мм. Но сначала давайте рассмотрим различные типы разъемов 3,5 мм и разберем жаргон, используемый для их идентификации.
Различные типы разъемов 3,5 мм

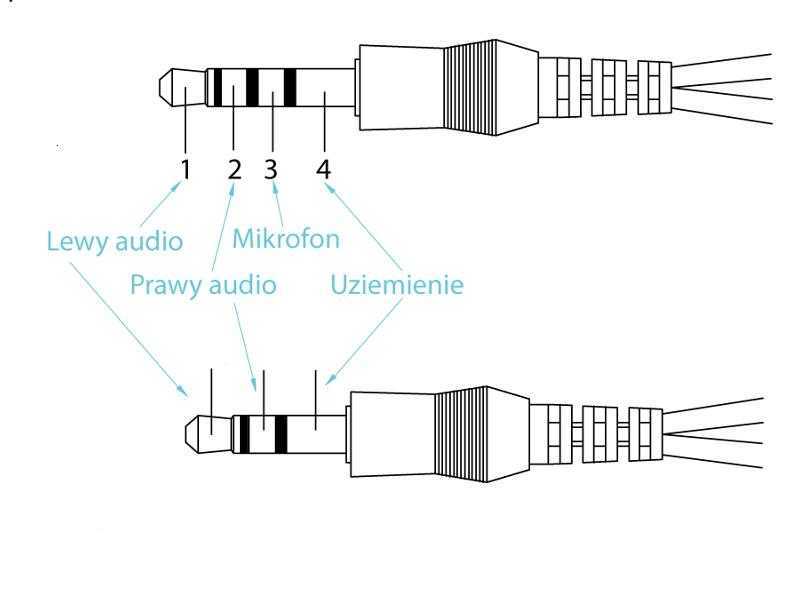

TRS (он же стерео мини) — наиболее распространенный тип подключения 3,5 мм. TRS означает «Tip, Ring, Sleeve».
Наконечник штекера TRS предназначен для сигнала левого канала. Кольцо для правого канала. И втулка для провода заземления.
Вилки TS (моно-мини) имеют наконечник для аудиосигнала и втулку для заземления.
Кабели TS диаметром 3,5 мм часто используются для 12-вольтовых триггерных соединений между аудиокомпонентами.

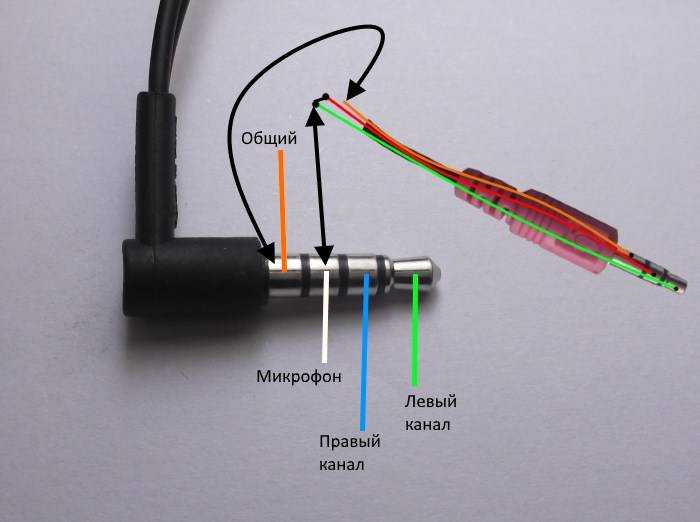

TRRS — Наконечник для левого канала, а первое кольцо для правого канала. Второе кольцо для земли, а втулка для микрофонного канала.
Соединения TRRS используются в гарнитурах или наушниках, которые включают встроенный контроллер и встроенный микрофон.
При покупке кабелей и адаптеров 3,5 мм убедитесь, что вилки правильно подходят к имеющимся разъемам.
Как узнать, какой тип разъема 3,5 мм у вас есть? Найдите пиктограмму рядом с домкратом.
Значок TRRS изображает гарнитуру с микрофоном.
Значок TRS показывает только наушники и может иметь зеленый цвет.
Вероятно, вы не увидите пиктограммы на сотовых телефонах с разъемом для наушников. Не волнуйтесь. Они будут работать как с разъемами TRS, так и с разъемами TRRS. Если вы используете соединение наушников TRS с мобильным телефоном, у вас не будет микрофона, но вы будете прекрасно слышать стереомузыку.
Теперь давайте посмотрим на несколько очень удобных кабелей и адаптеров.
Разъемы 3,5 мм для домашней и автомобильной стереосистемы
Нужно подключить устройство с разъемом для наушников 3,5 мм к домашней стереосистеме или автомобильной стереосистеме с входами RCA? Есть несколько способов сделать это.
Если у вас уже есть стандартный соединительный кабель RCA, вы можете использовать недорогой адаптер.
Если у вас нет соединительного кабеля, лучше всего купить кабель со стереоразъемом 3,5 мм на одном конце и парой разъемов RCA на другом конце.
Что делать, если в вашем телефоне нет разъема для наушников? Для этого есть переходник.
Дополнительный шнур для iPhone — Lightning на 3,5 мм, стереоштекер
Кабели аудиоадаптера Lightning от Belkin предназначены для новых моделей iPhone и iPad, у которых нет разъема для наушников. Они позволяют подключить iPhone к домашней стереосистеме, автомобильной стереосистеме, динамику с питанием, аудиомикшеру или любому другому устройству, имеющему входной стереоразъем 3,5 мм.
Переходные кабели Belkin Lightning на 3,5 мм длиной 3 и 6 футов сертифицированы Apple MFi (Made for iPhone). Они включают крошечный встроенный цифро-аналоговый преобразователь.
Стерео переходник «мама» на стерео «папа» RCA
Допустим, вы хотите подключить iPhone к стереосистеме, не имеющей входного разъема 3,5 мм. Подключите дополнительный шнур iPhone к этому адаптеру.
Теперь вы можете подключиться к входным разъемам RCA стереосистемы.
Этот недорогой переходник станет отличным дополнением к вашему iPhone.
Аудиоадаптер USB-C на 3,5 мм
У вас есть телефон Android без разъема для наушников? Этот ключ USB-C имеет встроенный разъем 3,5 мм. Используйте для наушников или подключения к стереосистеме.
Этот ключ совместим с разъемами для наушников TRRS для функций микрофона и громкой связи.
Стереоадаптер «мини-штекер» на стерео-гнездо RCA
Нужно подключить телефон Android к дополнительному входу стереосистемы? Вы можете приобрести адаптер 3,5 мм “папа-гнездо” RCA, как показано ниже, подключить его к ключу USB-C, а затем проложить стандартный соединительный кабель RCA между адаптером и вспомогательным входом.
Этот адаптер имеет длину около 8 дюймов. Если вы ищете что-то более компактное, попробуйте этот.
Или вместо адаптера и патч-корда можно использовать один из кабелей mini-to-RCA, показанных ниже.
3,5 мм штекер TRS — штекер RCA стерео
Вы подключаете портативный аудиоплеер высокого разрешения к высококачественной аудиосистеме? Тогда вам понадобится кабель аудиофильского класса, такой как этот от Audioquest.
Если вы не используете оборудование аудиофильского класса, вам подойдет более доступный кабель, такой как эта модель Hosa.
Разъемы 3,5 мм для профессионального аудиооборудования
Впервые в мире профессионального аудиооборудования? Возможно, вы используете небольшой аудиомикшер для создания подкаста. Или, может быть, вы используете активную акустическую систему или две для караоке-вечеринок по соседству. Возможно, вам понадобится переходник на 3,5 мм для завершения комплекта.
Миниатюрный стереоштекер к штекерному разъему 1/4″ TRS
Необходимо подключить телефон или компьютер к аудиомикшеру? Есть ли в вашем микшере входное стереогнездо 1/4″, как показано ниже?
Тогда вам понадобится кабель 3,5 мм на 1/4 дюйма, подобный этому.
Многие небольшие микшеры имеют стереовход 3,5 мм. Как тот, что показан здесь.
Для этого вам понадобится кабель TRS 3,5 мм.
Стереокабели и переходники с мини-разъемом
Если на вашем микшере нет стереовхода 3,5 мм или стереовхода 1/4 дюйма, вы можете использовать кабель-переходник или переходник для подключения левого и правые каналы на двух разных штоках. Вот три разных способа сделать это.
1) 3,5 мм TRS с наружной резьбой на две монофонические заглушки 1/4″
2) 3,5 мм TRS на двойной 1/4″ TS с внутренней резьбой
Этот адаптер является хорошим выбором, если у вас уже есть пара кабелей TS или вам нужна длина, которую вы не можете найти в коммутационном кабеле.
3) Штекер 3,5 мм TRS на два штекера XLR
Переходники для наушников 3,5 мм
Штекер и разъем для наушников могут быть 3,5 мм или 1/4″. Поэтому вам может понадобиться преобразовать 3,5 мм в 1/4″ или наоборот.
Хотите подключить две пары наушников к одному выходу? Y-образные переходники для наушников бывают разных конфигураций.
Удлинительные кабели для наушников
Удлинительные кабели для наушников также бывают различной длины и конфигурации. Я включил версии 1/4″ в таблицу ниже, чтобы предоставить вам варианты. Вы можете использовать их с адаптерами для штекеров или разъемов 3,5 мм. Модель Grado — лучший выбор для наушников аудиофильского уровня.
Кабели 3,5 мм
Наконец, вам может понадобиться только 3,5 мм стереокабель (TRS).
