Обозначения и расшифровка проводов магнитол

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

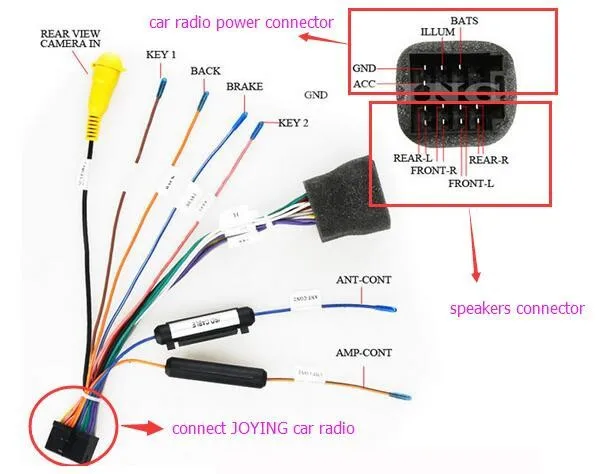

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

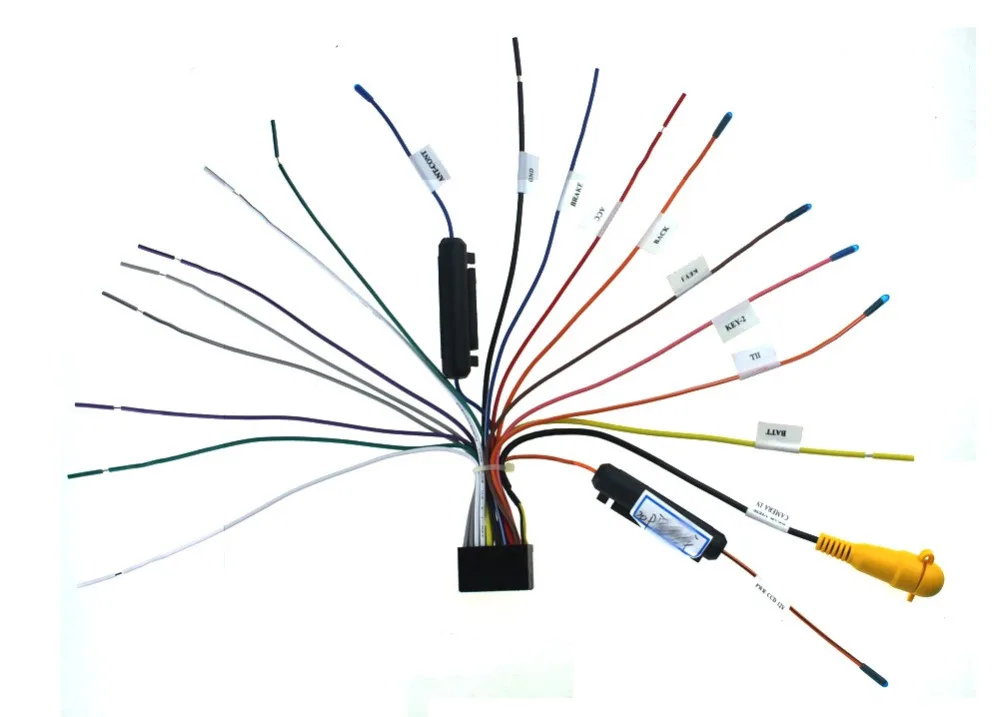

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
