Прокладка гбц паронитовая – Признаки пробитой прокладки ГБЦ

Содержание

Признаки пробитой прокладки ГБЦ

За герметичность соединения блока цилиндров и головки блока цилиндров отвечает прокладка ГБЦ. Указанная прокладка позволяет реализовать герметизацию камеры сгорания и каналов рубашки охлаждения, по которым движется охлаждающая жидкость. Прокладка может быть изготовлена из тонкого металла. Вторым доступным вариантом является армированный паронит, который дополнительно имеет металлическую окантовку в тех местах, где в прокладке выполнены отверстия под камеру сгорания.

Прогар или пробой прокладки головки блока цилиндров представляет собой серьезную и достаточно распространенную неисправность. Вполне очевидным ответом на вопрос, можно ли ездить с пробитой прокладкой ГБЦ, является необходимость срочного ремонта. Следует добавить, что при незначительной потере герметичности передвигаться своим ходом на автомобиле можно, но подобный дефект желательно устранить в срочном порядке. В том случае, если сильно пробило прокладку гбц и явно заметны признаки поломки, эксплуатация ДВС запрещена.

Читайте в этой статье

Причины поломки и как проверить прокладку ГБЦ

Последствия для двигателя могут быть губительными даже при кратковременной езде на авто с указанной проблемой. В случае игнорирования пробоя прокладки головки блока цилиндров даже после небольшого пробега возникает необходимость капитального ремонта.

Указанная поломка может возникнуть как в бензиновом, так и в дизельном двигателе, в агрегате с турбонаддувом или атмосферном варианте. Пробой прокладки требует правильной и своевременной диагностики. Указать на проблему на ранней стадии может повышение расхода топлива, затрудненный пуск двигателя и неустойчивая его работа, снижение мощности ДВС, падение уровня охлаждающей жидкости в расширительном бачке, низкая компрессия в цилиндрах.

 Наиболее частыми причинами пробоя или прогара прокладки головки блока цилиндров являются:

  • перегрев двигателя;
  • неправильная установка при замене прокладки;
  • последствия мощностного тюнинга ДВС;
  • не соответствующее нормам усилие затяжки болтов ГБЦ;
  • езда на бензине низкого качества, которая сопровождается детонацией;

Перегрев двигателя является основной причиной пробоя прокладки головки блока цилиндров. Возникает перегрев мотора по разным причинам, начиная от неисправности системы охлаждения и заканчивая такими явлениями, как детонация двигателя или калильное зажигание. Как металлические (асбестовые) прокладки, так и паронитовые в таких условиях обычно не выдерживают растущей температуры во время перегрева и прогорают. После такого прогара прочность прокладки становится меньше и ее выдувает.

Примечательно то, что среди косвенных признаков прогоревшей прокладки гбц в ряде случаев отмечен рост температуры двигателя, то есть перегрев.  Пробой окантовки камеры сгорания на прокладке приводит к тому, что раскаленные газы прорываются в систему охлаждения двигателя и перегревают антифриз. Получается, перегрев мотора часто выводит прокладку из строя, а далее пробой прокладки провоцирует повышение температуры двигателя.

В списке последствий перегрева силового агрегата также отмечается искривление головки блока цилиндров, а точнее ее плоскости. В обиходе встречается определение «ГБЦ повело». Чаще всего ведет головку блока от перегрева в том случае, если материалом ее изготовления является алюминиевый сплав. Отметим, что головки из чугуна более устойчивы к высокой температуре, хотя в ряде случаев могут возникнуть трещины. Если головку повело, тогда подобное искривление устраняется при помощи шлифовки. В целях профилактической меры (без необходимости) шлифовка головки блока цилиндров не рекомендуется.

 Признаки пробитой прокладки ГБЦ

Если прогорела прокладка гбц или ее пробило, тогда в списке основных симптомов подобной неисправности отмечены:

  • прорыв газов или потеки в области стыка головки с блоком цилиндров;
  • появление эмульсии в системе смазки двигателя;
  • двигатель начинает дымить белым дымом;
  • попадание масла и/или отработавших газов в систему охлаждения мотора;

В том случае, если выхлопные газы прорываются в месте, где головка блока стыкуется с блоком цилиндров, тогда это явный признак пробитой прокладки ГБЦ. Данное явление также сопровождается значительным повышением шума во время работы двигателя. Заметный выход отработавших газов наружу через пробитую прокладку встречается не часто, при этом диагностируется достаточно легко. В случае разрыва внешней оболочки прокладки на внешних поверхностях мотора в месте соединения головки и блока также могут проявиться потеки ОЖ или моторного масла. Среди признаков, которые требуют более тщательного осмотра, выделяют:

  1. Появление коричневато-белой пены на масляном щупе, а также белая эмульсия на крышке маслозаливной горловины указывает на то, что охлаждающая жидкость проникает в систему смазки двигателя. ОЖ может попадать в масляную систему двумя путями: через прокладку головки блока цилиндров, а также в случае появления трещины в блоке цилиндров. Жидкость из системы охлаждения разжижает моторное масло, что приводит к существенному ухудшению его защитных свойств.
  2. Если двигатель постоянно дымит густым белым дымом (после прогрева и выхода на рабочие температуры), тогда высока вероятность попадания охлаждающей жидкости в цилиндры силового агрегата. Происходит это по причине того, что жидкость проходит в разрыв прокладки между каналом рубашки охлаждения двигателя и камерой сгорания силового агрегата. Уровень ОЖ в расширительном бачке при этом понижается, так как часть жидкости выпаривается в процессе работы мотора. Отметим, что на ранней стадии двигатель зачастую работает устойчиво, охлаждающая жидкость уходит медленно, но спустя некоторое время дефект становится более серьезным. В отдельных случаях обильное попадание ОЖ в цилиндры может привести к гидроудару, так как в составе антифриза или тосола в системе охлаждения находится около 40-50% дистиллированной воды.

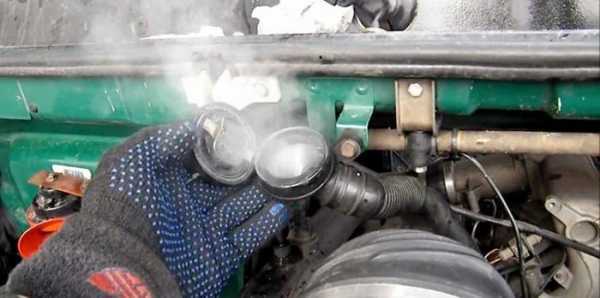

  3. Наличие масляных пятен, которые заметны на поверхности ОЖ после откручивания крышки расширительного бачка, а также следы моторного масла в радиаторе системы охлаждения часто указывают на проблемы с прокладкой ГБЦ. Проникновение выхлопных газов в систему охлаждения можно определить по образованию пузырей, которые постоянно видны в расширительном бачке или радиаторе во время работы ДВС. Такое бурление ОЖ выступает признаком негерметичности прокладки.

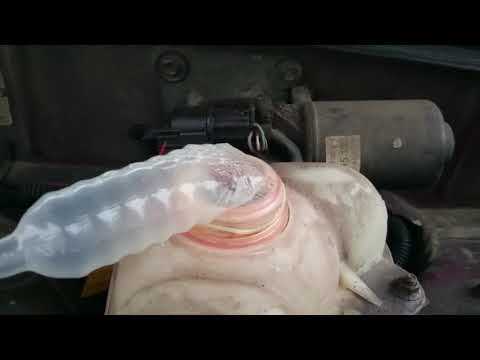

Сложнее диагностировать пробой или прострел прокладки головки блока цилиндров в том случае, если дефект локализуется между цилиндрами. Если прогорела прокладка гбц, симптомы в этом случае снаружи могут не проявляться, а сама проблема сопровождается только косвенными признаками: повышается расход горючего, двигатель работает неустойчиво и троит, отмечается падение мощности.

Стоит добавить, что в случае прогара прокладки головки блока между камерами сгорания может происходить смешивание отработавших газов и топливно-воздушной смеси в смежных цилиндрах. Чаще неисправность проявляется в виде неустойчивой работы холодного мотора, которая нормализуется после прогрева. Указанные сбои в работе ДВС могут быть вызваны различными неполадками. Что касается проверки прокладки, то для точной диагностики необходимо произвести замеры компрессии двигателя. Если отмечается схожее по показателям падение компрессии в соседних цилиндрах, тогда вполне вероятен дефект прокладки ГБЦ.

Как менять прокладку головки блока цилиндров правильно

Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

Нужно ли протягивать ГБЦ после замены прокладки

Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности). Перетяжка или недостаточное затягивание являются недопустимыми.

Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

Что касается протяжки ГБЦ после замены прокладки, данную процедуру желательно провести после нескольких десятков километров пробега. Водитель на протяжении этого времени обязан внимательно следить за двигателем и его работой. Мотор с новой прокладкой должен устойчиво работать во всех режимах, выхлоп должен быть чистым, рабочая температура двигателя не превышать допустимую.

Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров.  Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

Металлическая или паронитовая прокладка ГБЦ: что лучше

Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита. Особенно это касается двигателей с турбонаддувом и форсированных ДВС, на которых быстро продувает паронитовые прокладки ГБЦ после установки.

Если двигатель атмосферный, находится в стоковой комплектации и не планируется его тюнинг, тогда вполне подходящим вариантом становится металло-паронитовая прокладка. Более того, неоспоримым преимуществом такой прокладки выступает способность немного сглаживать мелкие нюансы и неровности прилегающей поверхности.

Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления. Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки.

Советы и рекомендации

Если диагностика показала, что прокладка головки блока прогорела, тогда дальнейшая эксплуатация автомобиля крайне не рекомендуется. Возможные последствия для двигателя и расходы на их устранение могут оказаться в десятки раз больше по сравнению с тем, сколько стоит прокладка головки блока цилиндров и работа по ее замене. На разные модели автомобилей стоимость прокладки может составлять от 15 до 50 у.е. Крепежные болты в среднем обойдутся в 10-20 у.е.

Отдельно стоит обратить внимание на вопрос, можно ли использовать прокладку гбц повторно. Однозначным ответ не может быть даже в том случае, если прокладка находится в идеальном состоянии. Как показывает практика, в случае необходимости снятия ГБЦ лучше произвести профилактическую замену прокладки и крепежей.

Напоследок добавим, что повышенное внимание необходимо уделить качеству прокладки. С учетом сложности и объема работ по демонтажу головки блока цилиндров лучше сразу купить фирменную оригинальную прокладку или аналог известного производителя, чем повторно снимать головку через 10-15 тыс. км. Покупка прокладки надлежащего качества будет полностью оправдана даже при учете более высокой стоимости (на 25-50%) по сравнению с более доступными по цене бюджетными вариантами в группе подобных изделий.

Читайте также

krutimotor.ru

9 лучших производителей прокладок ГБЦ – рейтинг 2018

Место

Наименование

Характеристика в рейтинге

1 REINZ Самая высокая степень надежности
2 ELRING Лучшее качество оригинальной продукции
3 AJUSA Самая долговечная
4 GLASER Лучшая прокладка после шлифовки ГБЦ
5 CORTECO Оптимальное соотношение цены и качества
6 NIPPARTS Проверенное качество и надежность
7 GOETZE Надежная защита от подделок
8 SWAG Лучший выбор покупателя
9 ASHIKA Надежность. Доступная стоимость

Читайте также:

Прокладка под ГБЦ является важной составляющей любого двигателя. От ее качества и надежности зависит правильная работа всего агрегата. Она бывает нескольких видов: металлической, паронитовой или гибридной (железо используется исключительно вокруг цилиндропоршневой группы и каналов – так дешевле). На рынке имеется продукция многих производителей, выпускающих огромный ассортимент уплотнителей для любых моделей авто, в том числе и отечественных ВАЗ, ГАЗ и др.

В нашем обозрении представлены фирмы, изготавливающие самые лучшие прокладки ГБЦ. Построение рейтинга осуществлялось на основании характеристик продукта, мнений авторитетных специалистов и, разумеется, владельцев, которые в повседневной эксплуатации успешно испытали заявленные свойства.

Топ-9 лучших производителей прокладок ГБЦ

9 ASHIKA

Надежность. Доступная стоимость

Страна: Италия

Рейтинг (2019): 4.4

Продукция этого бренда относится к бюджетной категории, но это совершенно не означает слабые эксплуатационные характеристики. Даже напротив – фирма ASHIKA за малые деньги предлагает достойный продукт. Это подтверждают потребители европейского рынка, знающие толк в качественном товаре (даже можно сказать, что по сравнению с российскими автолюбителями, они достаточно избалованы).

Основные поставки уплотнительных систем этого итальянского производителя осуществляются для автозаводских конвейеров в Южной Корее. Такие популярные марки, как, HYUNDAI, DAEWOO и KIA имеют в нашей стране славу надежных и неприхотливых автомобилей. И большая заслуга в этом отчасти принадлежит герметизирующим системам ASHIKA. Однако, как и другие популярные бренды, на рынке он сопровождается изрядной долей подделок, поэтому при выборе продавца следует проявлять необходимую в таких случаях избирательность.

8 SWAG

Лучший выбор покупателя

Страна: Германия

Рейтинг (2019): 4.6

Знаменитый в мире бренд по производству запасных частей для автомобилей разных марок славится доступной стоимостью и приемлемым качеством выпускаемой продукции. Кроме реализации продукции своих заводов, под этим брендом упаковывается множество других изготовителей, не имеющих громкого имени и маркетинговой стратегии, без которой на современном рынке нечего делать. Но следует отдать должное – чтобы получить право на упаковку фирмы SWAG, продукция проходит жесткий тройной контроль качества, что подтверждается не только сертификатами, но и популярностью на рынке, в том числе и российском.

Кроме того, металлическая прокладка ГБЦ встречается в сборочных цехах таких немецких марок, как Porsche, Audi, BMW, Volkswagen и Mercedes. Также используют детали этой фирмы и в производстве автомобилей под маркой Ford. Качеству этих брендов априори можно доверять, а их выбор в пользу SWAG говорит сам за себя. Тем более, что среди огромного ассортимента продукции нашлось место и уплотнителям ГБЦ для отечественных моделей семейства ВАЗ. Паронитовые прокладки этой фирмы отличаются большой устойчивостью к температурным нагрузкам и имеют достаточный запас прочности, чтобы обеспечить долгую эксплуатацию.

7 GOETZE

Надежная защита от подделок

Страна: Германия

Рейтинг (2019): 4.7

Этот немецкий производитель занимает средние позиции среди герметизирующих прокладок для двигателей, при этом мало чем уступая по качеству лидерам рынка. Осуществляет поставки как на вторичный рынок для ремонтных работ, так и на сборочные конвейеры таких автогигантов, как Renault, FIAT, Ford, BMW. Кроме того, прокладки ГБЦ GOETZE используют при сборке спецтехники Caterpillar, которая славится своей надежностью.

При выборе продукции этой фирмы следует уделять большое внимание маркировке не только на упаковке (справа от QR-кода должна быть голограмма с указанием последних элементов кода проверки), но и на самой прокладке (специальный оттиск). Это позволит избежать встречи с подделками, которых на отечественном рынке более чем достаточно. GOETZE также выпускает уплотнители ГБЦ для российских марок (ВАЗ или ГАЗ), которые в нашей стране пользуются большой популярностью из-за 100% надежности и продолжительного срока службы.

6 NIPPARTS

Проверенное качество и надежность

Страна: Нидерланды

Рейтинг (2019): 4.7

Несмотря на европейское происхождение, эта фирма имеет полное отношение к азиатскому рынку автомобилей, потому как создали ее японские специалисты в области автостроения. Сегодня производитель полностью обеспечивает европейский (в том числе и наш) рынок запасных частей для автомобилей азиатского происхождения и имеет тесное сотрудничество с концернами в Японии и Южной Корее.

Качество прокладок ГБЦ подтверждают международные сертификаты, в том числе и от независимых лабораторий. Однако, наиболее знаковым и показательным, является доверие таких брендов, как Lexus, Hyundai, Mitsubishi, Toyota, Mazda, Subaru, Acura, Infiniti, и других. Эти производители настолько уверены в надежности уплотнителей данной фирмы, что успешно используют продукцию NIPPARTS в конвейерной сборке своих авто.

5 CORTECO

Оптимальное соотношение цены и качества

Страна: Германия

Рейтинг (2019): 4.8

Начав свою деятельность в 30-х годах прошлого века с разработки первого сальникового уплотнителя Simmerring, этот производитель смог быстро добиться удивительных результатов: его продукция используется на сборочных конвейерах OPEL, BMW, FORD, NISSAN и других ведущих фирм. Этот аспект позволяет не сомневаться в высоком качестве прокладок ГБЦ (при условии оригинальности данной продукции – на рынке встречается фальсификат).

Выпускаемые изделия обеспечивают надежную герметизацию масляных и охлаждающих каналов, и отлично подходят для современных двигателей, рабочие процессы в которых протекают при более высокой температуре. Хорошую сопротивляемость нагреву удалось добиться благодаря комбинированной архитектуре, когда металлический слой чередуется с эластичным уплотнителем. Выпускаемый ассортимент продукции позволяет устанавливать ее на большинство автомобилей, в том числе и отечественные марки. Наиболее популярны комбинированные прокладки с паронитовой составляющей, так как они отличаются доступной ценой и превосходным качеством.

4 GLASER

Лучшая прокладка после шлифовки ГБЦ

Страна: Италия

Рейтинг (2019): 4.9

Нет никакой разницы между прокладками ГБЦ от фирмы GLASER для проведения ремонтных работ и продукцией, поставляемой на конвейеры лучших автомобильных марок, таких как Mercedes Benz, Audi, MAN. Этот производитель уже не одно десятилетие специализируется на выпуске уплотнителей для двигателей, заработав надежностью своих комплектующих хорошую репутацию и популярность среди автовладельцев.

При всех преимуществах, которыми обладают изделия этой фирмы, наиболее весомым фактором в борьбе с конкурентами является доступная стоимость продукта. На отечественном рынке пользуется популярностью металлический уплотнитель для ВАЗ разных моделей. Имеются утолщенные прокладки, оптимально подходящие после шлифовки ГБЦ. Кроме того, они гораздо практичнее паронитовых прокладок, и имеют большой эксплуатационный ресурс.

3 AJUSA

Самая долговечная

Страна: Испания

Рейтинг (2019): 4.9

Вся продукция этой фирмы выпускается на современном оборудовании и имеет качество, подтвержденное международным сертификатом ISO 9001. Для тех, кто не верит такого рода документам, есть и другое доказательство – прокладки ГБЦ от AJUSA входят в заводскую комплектацию ведущих европейских производителей. Высокое качество (вполне сопоставимо с лидером нашего рейтинга) определено новейшими технологическими решениями и тщательным подбором сырьевой базы.

Металлическая или паронитовая прокладка ГБЦ выпускается этим брендом для большинства автомобильных марок. Её можно устанавливать на любые модели ВАЗ, а также другие отечественные авто, в том числе и грузовые. Ресурс изделия позволяет успешно выполнять свои функции более пяти лет, независимо от характера и условий эксплуатации. Главным недостатком является присутствие огромного числа подделок, наносящие непоправимый ущерб репутации AJUSA. Отличить фальсификат от оригинала можно несколькими способами (лучше брать ту прокладку, которая пройдет более одного этапа проверки). Главная разница между фирменной деталью и подделкой – продукция бренда отличается превосходной эластичностью.

2 ELRING

Лучшее качество оригинальной продукции

Страна: Германия

Рейтинг (2019): 5.0

Фирма ELRING является одним из поставщиков запчастей на конвейер Мерседеса, и вопрос о качестве прокладок ГБЦ этого производителя можно не задавать – оно просто отличное. Заводы концерна расположены по всему миру, но основа компании находится в Германии – именно сюда стекается вся продукция для выбраковки перед реализацией. Скрупулезное отношение немцев к деталям покупателю на руку – если на товаре указано лишь «Germany» и отсутствует надпись «сделано в», то это означает, что продукт подвергался проверке на качество и упаковывался на территории Евросоюза, а изготовлен был на заводе в другой стране.

В любом случае, характеристики будут на высоте, потому как бренд очень дорожит своим именем и репутацию на сиюминутную прибыль ни за что не променяет. Ассортимент продукции охватывает широкий ряд автомобильных моделей, среди которых нашлось место и для отечественных ВАЗ. Чего и стоит опасаться, так это подделок – металлическая прокладка может быть и похожа на оригинал, но качество иметь другое. Если точнее – то речь идет о его полном отсутствии, поэтому к выбору продавца такой важной детали следует подойти более тщательно.

1 REINZ

Самая высокая степень надежности

Страна: Германия

Рейтинг (2019): 5.0

Системы уплотнения, выпускаемые под этим брендом, отличаются надежностью и большим сроком службы, и по праву занимают лидирующие позиции на рынке прокладок ГБЦ. Это подтверждает не только наличие международных сертификатов и многочисленных побед на конкурсах качества. Кроме выпуска изделий в виде ремонтных материалов (имеется огромный ассортимент, в том числе и для обслуживания автомобилей семейства ВАЗ), большое количество продукции отправляется на сборочные конвейеры таких ведущих производителей, как Renault, Volkswagen, FORD, BMW, Volvo и других.

Кроме того, прокладку (на металлической или паронитовой основе) подвергали многочисленным испытаниям в условиях самой жесткой эксплуатации, что снимает малейшие сомнения в качестве и надежности. Если уплотнитель для блока и головки двигателя сделал именно REINZ, а ремонтные работы проведены правильно – на все 100 % обеспечена долгая и надежная эксплуатация. А вот не проявив избирательность к поставщику и придирчивое внимание к деталям (подделку часто выдает «кривая» упаковка, качество изделия, его внешние характеристики, и т.п.), запросто можно приобрести под видом популярного бренда прокладку ГБЦ сомнительного происхождения. В этом случае говорить о каком-либо качестве и надежности не приходится.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

markakachestva.ru

Какая прокладка гбц лучше металлическая или паронитовая

Главная » Разное » Какая прокладка гбц лучше металлическая или паронитовая

Какая прокладка ГБЦ лучше? Как выбрать правильно

Важность качественной прокладки головки блока цилиндров (ГБЦ) неоспорима. Именно от нее зависит качественная изоляция систем охлаждения, смазки и удаления отходящих газов. Также прокладка ГРМ обеспечивает герметичность камер сгорания топлива в цилиндрах.

Замену прокладки производят планово, при каждом снятии головки блока цилиндров, или аварийно: при появлении первых симптомов нарушения герметичности. От выбора изделия зависит не только эффективность эксплуатации двигателя, но и межремонтный период эксплуатации силового агрегата. Поэтому выбирать новое изделие стоит разумно, с учетом особенностей различных видов.

Требования к прокладкам ГБЦ

Головка блока цилиндров непосредственно к блоку крепится с помощью специальных болтов. Как бы тщательно ни были подогнаны поверхности, в условиях больших давлений и высоких температур, они не смогут обеспечить заданную герметичность. Поэтому между двумя частями двигателя устанавливают прокладку ГБЦ.  Их ключевые характеристики:

обеспечение герметичности камер сгорания, систем охлаждения, смазки и выхлопа;

  • высокая коррозионная стойкость;
  • устойчивость к воздействию больших давлений и температур;
  • большой срок эксплуатации.

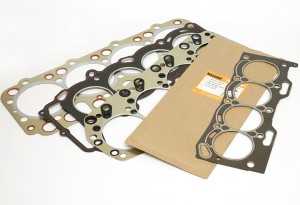

Виды прокладок ГБЦ

Для обеспечения заданных условияй инженеры разработали несколько разновидностей прокладок ГБЦ. По материалу они подразделяются на:

  • металлические;
  • асбестовые;
  • из композитных материалов.

Первый тип был придуман десятилетия назад, но повсеместно применяется и сегодня. Причина популярности – высокие эксплуатационные свойства:

  • высокая прочность;
  • равномерное распределение нагрузки;
  • долговечность;
  • наличие зон с дополнительными уплотнительными элементами гарантирует герметичность ответственных мест.

Асбестовые прокладки ГБЦ

Прокладки из волокон асбеста также широко известны автолюбителям. Они характеризуются:

  • огнестойкостью;
  • упругостью (малой усадкой).

В ответственных зонах асбестовых прокладок ГБЦ производится дополнительное усиление металлическими элементами, повышающими прочность детали.

Среди отрицательных качеств стоит отметить:

  • ухудшение свойств при длительной эксплуатации;
  • чувствительность к резким перепадам температур и вибрациям.

Еще один негативный момент – использование вредного для здоровья человека асбеста при производстве.

Безасбестовые прокладки ГБЦ

Третья разновидность прокладок ГБЦ – достаточно современная разработка. Композитные материалы, применяемые при производстве данных прокладок ГБЦ, позволили усилить ключевые достоинства других типов:

  • практически полное отсутствие усадок;
  • эластичность, обеспечивающая более плотное прилегание к поверхностям;
  • долговечность;
  • стойкость к давлениям и высоким температурам.

Экологически чистые прокладки ГБЦ в случае необходимости могут усиливаться металлическими элементами. Недостатки безасбестовых прокладок ГБЦ незначительны, что делает их все более популярными для обеспечения герметизации соединения блока цилиндров и головки.

Любую из разновидностей прокладок и другие оригинальные запчасти и аналоги вы можете найти на страницах http://fortunaavto.com.ua/

fortunaavto.com.ua

Прокладка ГБЦ “металл” или “паронит” не нужна, проблема была в крышке — бортжурнал Honda Stream STREAMись к хорошему! ) 2003 года на DRIVE2

Привет всем стримоводам и драйвоводам! С прошедшими праздниками Вас! Но не расслабляйтесь, скоро 14 февраля, потом 23 февраля, потом 8 марта. ))))Пока STREAMительный отдыхает в теплом гараже (зимой не езжу), начал готовиться к покупке запчастей. Из предыдущего журнала была заметка, что давит тосол и машина стала греться, хотя прошла капиталка движка, но видимо прокладка ГБЦ не та (не забываем и про болты). Как вариант, завести ее, прогреть, надеть DUREX с пупырышками ))))) на горловину радиатора и проверять (появились подозрения на пузырьки). Естессна придется разбирать и менять прокладку ГБЦ, поставил железную, но видимо она либо не такая, либо левая. но вопрос, кто какую предпочитает? Железную или паронитовую? Плюс покупать болты ГБЦ новые, а там и по мелочам прокладка крышки и т.д.

Плюс от капиталки, масложор ушел вообще, стоит как вкопанный, тяга увеличилась, выхлопа не видно.

В ИТОГЕ ПРОБЛЕМА ПО ВЫДАВЛИВАНИЮ АНТИФИРИЗА ИЗ РАСШИРИТЕЛЬНОГО БЫЛА РЕШЕНА ЗАМЕНОЙ КРЫШКИ РАДИАТОРА, ПОСТАВИЛ MATSUMA 1.1 И ПРОБЛЕМА САМОУСТРАНИЛАСЬ. в ИТОГЕ ЭТО БЫЛА 4! КРЫШКА И ТОЛЬКО МАТСУМА СРАБОТАЛА КАК НАДО.

www.drive2.ru

Вопрос по прокладкам ГБЦ. — бортжурнал Honda Civic Hatchback 1986 года на DRIVE2

Вот в чем вопрос. На моем ев моторе прокладка графитовая, у друга на шестом цивике д15 — прокладка многослойная металлическая.При подборе прокладки по каталогу stone обнаружил что прокладки на первое поколение зк и второе имеют разные номера и разную стоимость (двукратную), хотя они взаимозаменяемые, по идее — можно на блок первого поколения поставить более свежую голову (что я и планировал сделать), ну или только впуск.STONEJA41024 — первое поколение 1716р. оригинальный номер 12251-PG6-0031

STONEJA41036 — второе поколение 866р. оригинальный номер 12251-PM7-0030

Знатоки, внимание вопрос:Может быть стоимость разная, потому что одна графитовая, другая металлическая?Следующий:Какая лучше? )И еще:Какие поршня лучше поставить при сборке ? p29 или pm3 ?С p29 должна быть лучше сж (я что то в таблице этой не очень понимаю что все эти цифры значат, но так все говорят, что p29 самые злые), но не станет ли это причиной пробития прокладки, ведь и бензин тогда заливать надо 95 , не ниже…

И что значит Flat top в таблице поршня pm3 ?

www.drive2.ru

Признаки пробитой прокладки ГБЦ

Прогорела прокладка головки блока цилиндров: симптомы неисправности

За герметичность соединения блока цилиндров и головки блока цилиндров отвечает прокладка ГБЦ. Указанная прокладка позволяет реализовать герметизацию камеры сгорания и каналов рубашки охлаждения, по которым движется охлаждающая жидкость. Прокладка может быть изготовлена из тонкого металла. Вторым доступным вариантом является армированный паронит, который дополнительно имеет металлическую окантовку в тех местах, где в прокладке выполнены отверстия под камеру сгорания.

Прогар или пробой прокладки головки блока цилиндров представляет собой серьезную и достаточно распространенную неисправность. Вполне очевидным ответом на вопрос, можно ли ездить с пробитой прокладкой ГБЦ, является необходимость срочного ремонта. Следует добавить, что при незначительной потере герметичности передвигаться своим ходом на автомобиле можно, но подобный дефект желательно устранить в срочном порядке. В том случае, если сильно пробило прокладку гбц и явно заметны признаки поломки, эксплуатация ДВС запрещена.

Причины поломки и как проверить прокладку ГБЦ

Последствия для двигателя могут быть губительными даже при кратковременной езде на авто с указанной проблемой. В случае игнорирования пробоя прокладки головки блока цилиндров даже после небольшого пробега возникает необходимость капитального ремонта.

Указанная поломка может возникнуть как в бензиновом, так и в дизельном двигателе, в агрегате с турбонаддувом или атмосферном варианте. Пробой прокладки требует правильной и своевременной диагностики. Указать на проблему на ранней стадии может повышение расхода топлива, затрудненный пуск двигателя и неустойчивая его работа, снижение мощности ДВС, падение уровня охлаждающей жидкости в расширительном бачке, низкая компрессия в цилиндрах.

Наиболее частыми причинами пробоя или прогара прокладки головки блока цилиндров являются:

  • перегрев двигателя;
  • неправильная установка при замене прокладки;
  • последствия мощностного тюнинга ДВС;
  • не соответствующее нормам усилие затяжки болтов ГБЦ;
  • езда на бензине низкого качества, которая сопровождается детонацией ;

Перегрев двигателя является основной причиной пробоя прокладки головки блока цилиндров. Возникает перегрев мотора по разным причинам, начиная от неисправности системы охлаждения и заканчивая такими явлениями, как детонация двигателя или калильное зажигание. Как металлические (асбестовые) прокладки, так и паронитовые в таких условиях обычно не выдерживают растущей температуры во время перегрева и прогорают. После такого прогара прочность прокладки становится меньше и ее выдувает.

Примечательно то, что среди косвенных признаков прогоревшей прокладки гбц в ряде случаев отмечен рост температуры двигателя, то есть перегрев. Пробой окантовки камеры сгорания на прокладке приводит к тому, что раскаленные газы прорываются в систему охлаждения двигателя и перегревают антифриз. Получается, перегрев мотора часто выводит прокладку из строя, а далее пробой прокладки провоцирует повышение температуры двигателя.

В списке последствий перегрева силового агрегата также отмечается искривление головки блока цилиндров, а точнее ее плоскости. В обиходе встречается определение «ГБЦ повело». Чаще всего ведет головку блока от перегрева в том случае, если материалом ее изготовления является алюминиевый сплав. Отметим, что головки из чугуна более устойчивы к высокой температуре, хотя в ряде случаев могут возникнуть трещины. Если головку повело, тогда подобное искривление устраняется при помощи шлифовки. В целях профилактической меры (без необходимости) шлифовка головки блока цилиндров не рекомендуется.

Если прогорела прокладка гбц или ее пробило, тогда в списке основных симптомов подобной неисправности отмечены:

  • прорыв газов или потеки в области стыка головки с блоком цилиндров;
  • появление эмульсии в системе смазки двигателя;
  • двигатель начинает дымить белым дымом;
  • попадание масла и/или отработавших газов в систему охлаждения мотора;

В том случае, если выхлопные газы прорываются в месте, где головка блока стыкуется с блоком цилиндров, тогда это явный признак пробитой прокладки ГБЦ. Данное явление также сопровождается значительным повышением шума во время работы двигателя. Заметный выход отработавших газов наружу через пробитую прокладку встречается не часто, при этом диагностируется достаточно легко. В случае разрыва внешней оболочки прокладки на внешних поверхностях мотора в месте соединения головки и блока также могут проявиться потеки ОЖ или моторного масла. Среди признаков, которые требуют более тщательного осмотра, выделяют:

  1. Появление коричневато-белой пены на масляном щупе, а также белая эмульсия на крышке маслозаливной горловины указывает на то, что охлаждающая жидкость проникает в систему смазки двигателя. ОЖ может попадать в масляную систему двумя путями: через прокладку головки блока цилиндров, а также в случае появления трещины в блоке цилиндров. Жидкость из системы охлаждения разжижает моторное масло, что приводит к существенному ухудшению его защитных свойств.
  2. Если двигатель постоянно дымит густым белым дымом (после прогрева и выхода на рабочие температуры), тогда высока вероятность попадания охлаждающей жидкости в цилиндры силового агрегата. Происходит это по причине того, что жидкость проходит в разрыв прокладки между каналом рубашки охлаждения двигателя и камерой сгорания силового агрегата. Уровень ОЖ в расширительном бачке при этом понижается, так как часть жидкости выпаривается в процессе работы мотора. Отметим, что на ранней стадии двигатель зачастую работает устойчиво, охлаждающая жидкость уходит медленно, но спустя некоторое время дефект становится более серьезным. В отдельных случаях обильное попадание ОЖ в цилиндры может привести к гидроудару, так как в составе антифриза или тосола в системе охлаждения находится около 40-50% дистиллированной воды.
  • Наличие масляных пятен, которые заметны на поверхности ОЖ после откручивания крышки расширительного бачка, а также следы моторного масла в радиаторе системы охлаждения часто указывают на проблемы с прокладкой ГБЦ. Проникновение выхлопных газов в систему охлаждения можно определить по образованию пузырей, которые постоянно видны в расширительном бачке или радиаторе во время работы ДВС. Такое бурление ОЖ выступает признаком негерметичности прокладки.
  • Сложнее диагностировать пробой или прострел прокладки головки блока цилиндров в том случае, если дефект локализуется между цилиндрами. Если прогорела прокладка гбц, симптомы в этом случае снаружи могут не проявляться, а сама проблема сопровождается только косвенными признаками: повышается расход горючего, двигатель работает неустойчиво и троит, отмечается падение мощности.

    Стоит добавить, что в случае прогара прокладки головки блока между камерами сгорания может происходить смешивание отработавших газов и топливно-воздушной смеси в смежных цилиндрах. Чаще неисправность проявляется в виде неустойчивой работы холодного мотора, которая нормализуется после прогрева. Указанные сбои в работе ДВС могут быть вызваны различными неполадками. Что касается проверки прокладки, то для точной диагностики необходимо произвести замеры компрессии двигателя. Если отмечается схожее по показателям падение компрессии в соседних цилиндрах, тогда вполне вероятен дефект прокладки ГБЦ.

    Как менять прокладку головки блока цилиндров правильно

    Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

    На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

    В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

    В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

    Нужно ли протягивать ГБЦ после замены прокладки

    Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности). Перетяжка или недостаточное затягивание являются недопустимыми.

    Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

    Что касается протяжки ГБЦ после замены прокладки, данную процедуру желательно провести после нескольких десятков километров пробега. Водитель на протяжении этого времени обязан внимательно следить за двигателем и его работой. Мотор с новой прокладкой должен устойчиво работать во всех режимах, выхлоп должен быть чистым, рабочая температура двигателя не превышать допустимую.

    Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров. Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

    Металлическая или паронитовая прокладка ГБЦ: что лучше

    Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита. Особенно это касается двигателей с турбонаддувом и форсированных ДВС. на которых быстро продувает паронитовые прокладки ГБЦ после установки.

    Если двигатель атмосферный, находится в стоковой комплектации и не планируется его тюнинг, тогда вполне подходящим вариантом становится металло-паронитовая прокладка. Более того, неоспоримым преимуществом такой прокладки выступает способность немного сглаживать мелкие нюансы и неровности прилегающей поверхности.

    Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления. Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки .

    Советы и рекомендации

    Если диагностика показала, что прокладка головки блока прогорела, тогда дальнейшая эксплуатация автомобиля крайне не рекомендуется. Возможные последствия для двигателя и расходы на их устранение могут оказаться в десятки раз больше по сравнению с тем, сколько стоит прокладка головки блока цилиндров и работа по ее замене. На разные модели автомобилей стоимость прокладки может составлять от 15 до 50 у.е. Крепежные болты в среднем обойдутся в 10-20 у.е.

    Отдельно стоит обратить внимание на вопрос, можно ли использовать прокладку гбц повторно. Однозначным ответ не может быть даже в том случае, если прокладка находится в идеальном состоянии. Как показывает практика, в случае необходимости снятия ГБЦ лучше произвести профилактическую замену прокладки и крепежей.

    Напоследок добавим, что повышенное внимание необходимо уделить качеству прокладки. С учетом сложности и объема работ по демонтажу головки блока цилиндров лучше сразу купить фирменную оригинальную прокладку или аналог известного производителя, чем повторно снимать головку через 10-15 тыс. км. Покупка прокладки надлежащего качества будет полностью оправдана даже при учете более высокой стоимости (на 25-50%) по сравнению с более доступными по цене бюджетными вариантами в группе подобных изделий.

    http://krutimotor.ru

    legkoe-delo.ru



    “Питер – АТ”

    ИНН 780703320484

    ОГРНИП 313784720500453

    piter-at.ru

    Пробило прокладку ГБЦ – как узнать?

    Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

    О чем мы поговорим:

    Пробой прокладки ГБЦ

    Признаки, что пробило прокладку ГБЦ

    Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

    Признаки прогара прокладки ГБЦ

    • Выход выхлопных газов из-под ГБЦ. Это самый простой и очевидный признак. При прогорании прокладки она начинает пропускать выхлопные газы, которые будут выходить в моторный отсек. Это будет видно визуально, а также ощутимо на слух — из-под капота будут раздаваться громкие звуки, которые не заметить попросту невозможно. Однако, если прогар небольшой, то необходимо обратить внимание на другие признаки.
    • Прострел между цилиндрами. Внешние признаки будут напоминать те, которые возникают, когда двигатель “троит”. Происходит смешивание топливной смеси из одного цилиндра с выхлопными газами в другом. Как правило, в этом случае бывает трудно запустить двигатель, однако после прогрева он продолжает устойчиво работать. Для определения поломки необходимо провести замер компрессии цилиндров. Если происходит упомянутое смешивание, то значение компрессии в разных цилиндрах будет значительно отличаться.Эмульсия

      Эмульсия из-под крышки расширительного бачка

    • Попадание выхлопных газов в охлаждающую жидкость. В случае, если пробило прокладку ГБЦ, то из корпуса блока цилиндров отработанные газы в небольшом количестве могут попасть в систему охлаждения. В этом случае достаточно открутить крышку радиатора или расширительного бачка. В случае, если газы в большом количестве попадают в систему, бурление будет очень активным. Однако, если газов немного, то для диагностики используют подручные средства — целлофановые пакеты, воздушные шарики, презерватив. Подробно метода диагностики мы коснемся ниже.
    • Антифриз попадает в один из цилиндров. Как правило, это происходит из-за разрыва прокладки в месте между каналом рубашки охлаждения и непосредственно камерой сгорания. Зачастую при этом происходит появление белого дыма из выхлопной трубы, даже в теплую погоду. А уровень тосола в бачке падает. Чем больше антифриза попадет в цилиндры — тем больше белого пара выйдет из выхлопной трубы.
    • Утечка масла наружу из-под ГБЦ. Эти факты также могут быть признаками прогара прокладки ГБЦ. То есть, происходит разрыв ее внешней оболочки. В этом случае в районе стыка ГБЦ и БЦ можно увидеть потеки масла. Однако их причины могут быть и в другом.Пена в расширительном бачке

      Пена в расширительном бачке

    • Значительный и быстрый рост температуры двигателя. Такое явление происходит по причине того, что горячие выхлопные газы попадают в систему охлаждения, вследствие она не справляется со своими задачами. В этом случае кроме замены прокладки также необходимо выполнить промывку системы охлаждения. Как это сделать и с помощью каких средств вы можете почитать отдельно.
    • Смешивание масла и антифриза. В данном случае охлаждающая жидкость может попасть в моторный отсек и смешаться с маслом. Это очень пагубно влияет на двигатель, поскольку свойства масла теряются, и двигатель вынужден работать в неподходящих условиях, что приводит к его значительному износу. Диагностировать эту неисправность можно по наличию маслянистых пятен в расширительном бачке охлаждающей системы. Для этого нужно открыть пробку маслозаливной горловины и посмотреть на внутреннюю поверхность крышки. Если на ее поверхности есть эмульсия (ее еще называют “сметаной”, “майонезом” и так далее) рыжеватого цвета — значит, антифриз смешался с маслом. Особенно это актуально в случае, когда машина стоит не в теплом гараже, а зимой на улице. Аналогично нужно смотреть за наличием упомянутой эмульсии на щупе проверки уровня масла.Мокрые свечи зажигания

      Мокрые свечи

    • Плохая работа печки. Дело в том, что при прогорании прокладки ГБЦ появляются выхлопные газы в “рубашке” охлаждения. Как следствие — завоздушивается теплообменник отопителя, и соответственно, снижается эффективность его работы. Зачастую при этом температура охлаждающей жидкости резко скачет.
    • Рост давления в патрубках радиатора. В случае разгерметизации прокладки выхлопные газы будут попадать в систему охлаждения через патрубки. Соответственно, они станут на ощупь очень твердыми, это можно проверить просто рукой.
    • Появление значительного нагара на свечах. Кроме этого, они могут быть в буквальном смысле мокрыми вследствие появления в цилиндрах антифриза или влаги.

    А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

    Антифриз в цилиндре

    Антифриз в цилиндре

    Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

    Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

    Почему пробивает прокладку ГБЦ

    В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

    Схема протяжки болтов ГБЦ

    Схема протяжки болтов ГБЦ на ВАЗах «классике»

    Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

    Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

    Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

    По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

    И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

    Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

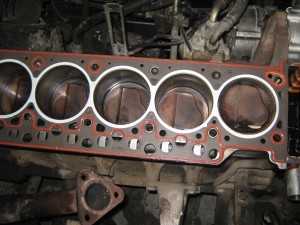

    Пробило прокладку ГБЦ

    Примеры мест пробоя прокладки ГБЦ

    Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

    Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

    Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

    Как узнать что пробита прокладка ГБЦ

    Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

    Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

    • При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
    • Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.Белый дым из глушителя

      Белый дым из выхлопной трубы

    • Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.
    • Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

    Как проверить прокладку ГБЦ с помощью презерватива

    Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3…5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

    Проверка прокладки ГБЦ презервативом

    Проверка прокладки ГБЦ презервативом

    Проверка презервативом

    Проверка прокладки бутылкой

    Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

    Проверка прокладки ГБЦ на грузовиках

    Проверка прокладки ГБЦ с помощью бутылки

    Проверка с помощью бутылки

    Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

    Что делать если пробило прокладку ГБЦ

    Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

    Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену. Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока. Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

    • Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
    • Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

    Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5…1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

    Проверка ГБЦ

    Проверка поверхности ГБЦ

    При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

    После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

    Какой материал для прокладки лучше

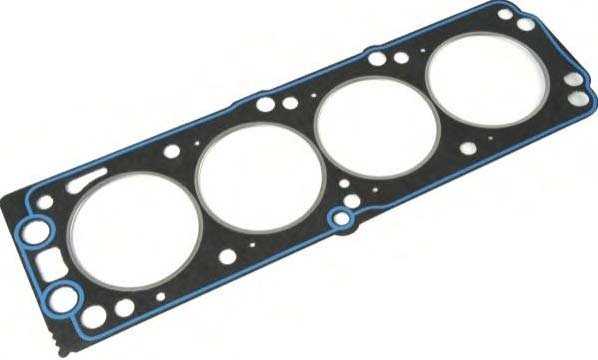

    Прокладки ГБЦ

    Прокладки из разных материалов

    При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

    Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

    Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

    Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

    Заключение

    В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее. Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности.

    В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

    Спрашивайте в комментариях. Ответим обязательно!

    etlib.ru

    Применение прокладок из паронита

    Паронит является универсальным материалом для создания прокладок, которые необходимы при герметизации неподвижного оборудования.

    Изделия из паронита служат отличным переходником (прокладкой) на стыках плоских труб, в насосах, в силовых агрегатах.
    Также паронитовые прокладки незаменимы в трубопроводе с газообразными и жидкими агрессивными средами в широких диапазонах температур от -50°С до +450°С, находящихся под давлением в различных климатических условиях.

    Паронит производят из асбеста, латекса и специализированных добавок.


    Вырезание прокладок из паронита происходит следующим образом:

    1. 1. выбирается лист паронита с определённой толщиной,
    2. 2. с помощью специально оборудования из него вырезаются нужные формы (можно вырезать прокладку из паронита своми руками).

    Эти соединительные элементы применяются при объединении фланцев и деталей, они вставляются между ними для вспомогательной герметизации, предотвращения протечек и для безопасного упрочнения соединений.



    Классификация паронитовых прокладок

    Область применения уплотнительных элементов определяется в зависимости от вида паронита (согласно ГОСТ 481-80):

    ПОН-А – предназначен для парообразной, жидкой среды, а также для конструкций, транспортирующих аммиачные соединения.

    ПОН-Б – возможно перемещение азотсодержащих веществ, кислорода в жидком виде, этилового спирта.

    ПОН-В – паронитовые уплотнители применяются для герметизации конструкций, качающих нефтепродукты, антифриз, тосол, воздухо-топливные составы.

    ПМБ-1 – выдерживают давление до 15МПа. Изделия нашли применение в системах, транспортирующих масла, нефтепродукты.

    Все эти прокладки изготавливаются из листов толщиной от 0,4мм до 6мм.


    Основные области применения прокладок из паронита

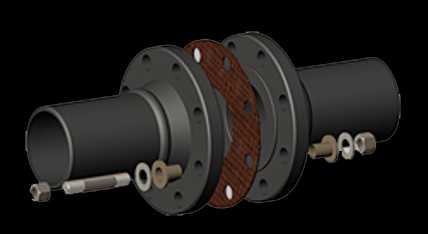

    Прокладки фланцевых соединений

    Соединительные элементы для фланцев имеют плоскую кольцевую форму с отверстием внутри (изготавливаются по ГОСТу 15180-86). Существует несколько разных видов ответных фланцев, в зависимости от размеров и назначения производятся данные изделия.

    Прокладки фланцевых соединений выполняются по следующим требованиям:

    ГОСТ – регламент России и СНГ.

    DIN – европейская стандартизация.

    ASME – стандартизация Америки.

    В зависимости от завода изготовителя указывается маркировка требований к изделию.

    Прокладки фланцевых соединений бывают обычные и масло-бензостойкие.

    Они устанавливаются на компрессорах и трубопроводах. Их толщина от 0,4мм до 3мм.



    Герметизация магистральных трубопроводов



    Коммуникации в жилищно-коммунальном секторе

    Соединения из паронита общего назначения используются в таких средах, как:

    – несолёная вода;

    – нагретый воздух;

    – инертный газ;

    – жидкий азот;

    – разные виды нефтепродуктов с температурным диапазоном.

    Такие паронитовые соединения успешно нашли своё применение в трубопроводах с небольшим и средним порогом давления.
    Для этих целей берётся материал общего назначения.
    Выбирать паронитовые вкладыши нужно с особой тщательностью в зависимости от условий будущей рабочей среды.
    Также они используются в разных модификациях насосов, вентиляции и в отопительном комплексе.

    На газопроводах среднего и высокого давления используются прокладки в соответствии с ГОСТом 481-58, толщиной от 2-3мм.



    Прокладки для автомобилей и крупногабаритной техники

    Существует вид паронитовых прокладок, которые разработаны для применения в двигателях внутреннего сгорания. Они используются на тракторах, легковых автомобилях, грузовиках и других видах техники, где установлен мотор и система вывода выхлопных газов.

    Изделия бывают следующих типов:

    прокладки водяного насоса,

    соединения силовых установок в кранах и распределителях,

    ГБЦ (прокладки в моторе) – производство паронитовых прокладок на высококлассном оборудовании предоставляет возможность изготовления соединительных элементов ГБЦ для двигателей.



    Прокладки металлоконструкций и вентилируемых фасадов

    Прокладки металлоконструкций и навесных фасадов (терморегулируемые) – это новый продукт в строительстве и в производстве.

    Они применяются при монтаже навесных фасадов для того, чтобы убрать «мостики холода» и изолировать крепежные элементы от окружающей среды.

    В строительстве термоизолирующие прокладки крепятся к стене или фундаменту.

    Способствуют надёжной фиксации крепления и упрочнению, а также предотвращают образование конденсата на прилегающей металлической конструкции.

    Такие элементы в строительстве защищают от коррозии металлические фрагменты и соответственно продлевают эксплуатационный срок.



    Производство прокладок из паронита

    АО “Тамбов АТИ” производит прокладки любого назначения, из любого вида паронита, в том числе и под заказ.
    Как производитель,  мы гарантируем постоянное наличие и максимально выгодную цену не только на изделия из паронита, но и на всю производимую нами продукцию.

    Также вы можете купить у нас листовой паронит для прокладок.

    Для заказа звоните по телефону в Москве +7 (495) 789-69-88.

    tambov-ati.ru

    Прокладка ГБЦ: как распознать проблемы?

    Для обеспечения герметичности в моторном блоке предусмотрена прокладка ГБЦ. Она препятствует попаданию посторонних веществ, мусора, пыли и грязи, а также обеспечивает надежное уплотнение ГБЦ и всех соединений блока цилиндров. Именно благодаря ей в моторном блоке осуществляется плотное закрытие системы охлаждения от проникновения отработанных газов. В противном случае, при ее отсутствии или неисправности взрыв топливной смеси становится затруднительным и невозможно нормальное охлаждение цилиндров агрегата.

    Материал: из чего изготавливают прокладки?

    Существует два вида материалов для изготовления прокладок ГБЦ: металлические и паронитовые. Каждый из этих видов имеет свои преимущества и недостатки. Самыми прочными считаются металлические прокладки, однако и паронитовые могут прослужить довольно длительный срок, если будут правильно установлены. Паронитовые делают из армированного паронита. Окантовано такое изделие металлом в отверстиях для камер сгорания. Устанавливаются такие прокладки преимущественно на обычные двигатели, которые не подвергаются тюнингу и имеют небольшие мощностные показатели. Для более весомых нагрузок больше подходит металлический вид. Они надежны в эксплуатации, поэтому в большинстве своем устанавливаются на мощные агрегаты с турбонаддувом. Оба вида прокладок ставят пол головку блока цилиндров в дизельные и бензиновые моторы.

    Как распознать пробой прокладки?

    Часто встречаемой неисправностью прокладки является наличие пробоя или прогара. В случае прогорания вся система полностью теряет свою герметичность. В том же случае, если прогар автомобиля незначительных размеров автомобиль будет вполне нормально передвигаться. Однако, рано или поздно, устранить неполадку все-таки необходимо, поскольку она может отразиться на работе всего моторного блока. Характерные признаки наличия прогорания прокладки имеют следующий вид:

    • Резкое увеличение расхода топлива;
    • Наличие масляных подтеков;
    • Уменьшение мощности ДВС;
    • Падение компрессии и уровня тосола;
    • Неустойчивая работа мотора и его затруднительный запуск.

    При обнаружении всех перечисленных симптомов нужно сразу же посетит сервисный центр и провести диагностику авто.

    Пробой: причины появления нарушения

    Такая проблема характерна для всех типов моторов и может стать последствием таких действий:

    • После тюнинга авто с целью увеличения мощности;
    • Вследствие перегрева из-за работы на высоких оборотах;
    • Из-за неправильно затянутых болтов ГБЦ и неверной установки деталей;
    • Из-за некачественного топлива и постоянной детонации;
    • Из-за неполадок в системе охлаждения.

    Каждая из этих причин приводит к более серьезным нарушениям. Перегрев, в свою очередь, провоцирует деформирование его частей. В систему охлаждения могут врываться раскаленные газы, за счет чего в итоге агрегат перегревается еще больше.

    В видео пойдет речь о прогорании прокладки ГБЦ:

    Опубликовано:
    17 декабря 2017

    automend.ru

    Нужно Ли Протягивать Гбц После Замены Прокладки ~ TOP-GEER.RU

    Прогорела прокладка головки блока цилиндров: симптомы неисправности

    За герметичность соединения блока цилиндров и головки блока цилиндров отвечает прокладка ГБЦ. Указанная прокладка позволяет реализовать герметизацию камеры сгорания и каналов рубашки охлаждения, по которым движется охлаждающая жидкость. Прокладка может быть изготовлена из тонкого металла. Вторым доступным вариантом является армированный паронит, который дополнительно имеет металлическую окантовку в тех местах, где в прокладке выполнены отверстия под камеру сгорания.

    Прогар или пробой прокладки головки блока цилиндров представляет собой серьезную и достаточно распространенную неисправность. Вполне очевидным ответом на вопрос, можно ли ездить с пробитой прокладкой ГБЦ, является необходимость срочного ремонта. Следует добавить, что при незначительной потере герметичности передвигаться своим ходом на автомобиле можно, но подобный дефект желательно устранить в срочном порядке. В том случае, если сильно пробило прокладку гбц и явно заметны признаки поломки, эксплуатация ДВС запрещена.

    Читайте в этой статье

    Причины поломки и как проверить прокладку ГБЦ

    Последствия для двигателя могут быть губительными даже при кратковременной езде на авто с указанной проблемой. В случае игнорирования пробоя прокладки головки блока цилиндров даже после небольшого пробега возникает необходимость капитального ремонта.

    Указанная поломка может возникнуть как в бензиновом, так и в дизельном двигателе, в агрегате с турбонаддувом или атмосферном варианте. Пробой прокладки требует правильной и своевременной диагностики. Указать на проблему на ранней стадии может повышение расхода топлива, затрудненный пуск двигателя и неустойчивая его работа, снижение мощности ДВС, падение уровня охлаждающей жидкости в расширительном бачке, низкая компрессия в цилиндрах.

    Наиболее частыми причинами пробоя или прогара прокладки головки блока цилиндров являются:

    • перегрев двигателя;
    • неправильная установка при замене прокладки;
    • последствия мощностного тюнинга ДВС;
    • не соответствующее нормам усилие затяжки болтов ГБЦ;
    • езда на бензине низкого качества, которая сопровождается детонацией;

    Перегрев двигателя является основной причиной пробоя прокладки головки блока цилиндров. Возникает перегрев мотора по разным причинам, начиная от неисправности системы охлаждения и заканчивая такими явлениями, как детонация двигателя или калильное зажигание. Как металлические (асбестовые) прокладки, так и паронитовые в таких условиях обычно не выдерживают растущей температуры во время перегрева и прогорают. После такого прогара прочность прокладки становится меньше и ее выдувает.

    В списке последствий перегрева силового агрегата также отмечается искривление головки блока цилиндров, а точнее ее плоскости. В обиходе встречается определение «ГБЦ повело». Чаще всего ведет головку блока от перегрева в том случае, если материалом ее изготовления является алюминиевый сплав. Отметим, что головки из чугуна более устойчивы к высокой температуре, хотя в ряде случаев могут возникнуть трещины. Если головку повело, тогда подобное искривление устраняется при помощи шлифовки. В целях профилактической меры (без необходимости) шлифовка головки блока цилиндров не рекомендуется.

    Почему антифриз или тосол поадают в цилиндры двигателя и что делать в такой ситуации. Как самому определить наличие тосола в цилиндрах, способы ремонта.

    Признаки пробитой прокладки ГБЦ

    Если прогорела прокладка гбц или ее пробило, тогда в списке основных симптомов подобной неисправности отмечены:

    • прорыв газов или потеки в области стыка головки с блоком цилиндров;
    • появление эмульсии в системе смазки двигателя;
    • двигатель начинает дымить белым дымом;
    • попадание масла и/или отработавших газов в систему охлаждения мотора;

    В том случае, если выхлопные газы прорываются в месте, где головка блока стыкуется с блоком цилиндров, тогда это явный признак пробитой прокладки ГБЦ. Данное явление также сопровождается значительным повышением шума во время работы двигателя. Заметный выход отработавших газов наружу через пробитую прокладку встречается не часто, при этом диагностируется достаточно легко. В случае разрыва внешней оболочки прокладки на внешних поверхностях мотора в месте соединения головки и блока также могут проявиться потеки ОЖ или моторного масла. Среди признаков, которые требуют более тщательного осмотра, выделяют:

    Повторная Протяжка Гбц после 1500км great Wall safe 2008г

    Ролик для сейфоводов В мануале не нашел запись про то что нужно протягивать спустя км. Кто просто дотягива.

    GW Hover h4/5 Надо ли делать протяжку ГБЦ?

    После пробоя прокладки через 1800км скинули крышку и динамометрическим ключем, с усилием 98Нм все болты довер.

    1. Появление коричневато-белой пены на масляном щупе, а также белая эмульсия на крышке маслозаливной горловины указывает на то, что охлаждающая жидкость проникает в систему смазки двигателя. ОЖ может попадать в масляную систему двумя путями: через прокладку головки блока цилиндров, а также в случае появления трещины в блоке цилиндров. Жидкость из системы охлаждения разжижает моторное масло, что приводит к существенному ухудшению его защитных свойств.
    2. Если двигатель постоянно дымит густым белым дымом (после прогрева и выхода на рабочие температуры), тогда высока вероятность попадания охлаждающей жидкости в цилиндры силового агрегата. Происходит это по причине того, что жидкость проходит в разрыв прокладки между каналом рубашки охлаждения двигателя и камерой сгорания силового агрегата. Уровень ОЖ в расширительном бачке при этом понижается, так как часть жидкости выпаривается в процессе работы мотора. Отметим, что на ранней стадии двигатель зачастую работает устойчиво, охлаждающая жидкость уходит медленно, но спустя некоторое время дефект становится более серьезным. В отдельных случаях обильное попадание ОЖ в цилиндры может привести к гидроудару, так как в составе антифриза или тосола в системе охлаждения находится около 40-50% дистиллированной воды.

    Стоит добавить, что в случае прогара прокладки головки блока между камерами сгорания может происходить смешивание отработавших газов и топливно-воздушной смеси в смежных цилиндрах. Чаще неисправность проявляется в виде неустойчивой работы холодного мотора, которая нормализуется после прогрева. Указанные сбои в работе ДВС могут быть вызваны различными неполадками. Что касается проверки прокладки, то для точной диагностики необходимо произвести замеры компрессии двигателя. Если отмечается схожее по показателям падение компрессии в соседних цилиндрах, тогда вполне вероятен дефект прокладки ГБЦ.

    Как менять прокладку головки блока цилиндров правильно

    Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

    На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

    В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

    В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

    Нужно ли протягивать ГБЦ после замены прокладки

    Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности). Перетяжка или недостаточное затягивание являются недопустимыми.

    Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

    Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров. Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

    Металлическая или паронитовая прокладка ГБЦ: что лучше

    Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита. Особенно это касается двигателей с турбонаддувом и форсированных ДВС, на которых быстро продувает паронитовые прокладки ГБЦ после установки.

    Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления. Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки.

    Советы и рекомендации

    Если диагностика показала, что прокладка головки блока прогорела, тогда дальнейшая эксплуатация автомобиля крайне не рекомендуется. Возможные последствия для двигателя и расходы на их устранение могут оказаться в десятки раз больше по сравнению с тем, сколько стоит прокладка головки блока цилиндров и работа по ее замене. На разные модели автомобилей стоимость прокладки может составлять от 15 до 50 у.е. Крепежные болты в среднем обойдутся в 10-20 у.е.

    Отдельно стоит обратить внимание на вопрос, можно ли использовать прокладку гбц повторно. Однозначным ответ не может быть даже в том случае, если прокладка находится в идеальном состоянии. Как показывает практика, в случае необходимости снятия ГБЦ лучше произвести профилактическую замену прокладки и крепежей.

    Напоследок добавим, что повышенное внимание необходимо уделить качеству прокладки. С учетом сложности и объема работ по демонтажу головки блока цилиндров лучше сразу купить фирменную оригинальную прокладку или аналог известного производителя, чем повторно снимать головку через 10-15 тыс. км. Покупка прокладки надлежащего качества будет полностью оправдана даже при учете более высокой стоимости (на 25-50%) по сравнению с более доступными по цене бюджетными вариантами в группе подобных изделий.

    top-geer.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
