Как выбрать крышку топливного бака
Крышка топливного бака – деталь небольшая, практически незаметная. Однако, ее важность трудно переоценить. Несмотря на кажущуюся простоту крышек топливных баков великое множества. Разберемся же с конструктивными особенностями этой категории деталей, особенностями выбора и эксплуатации.
Назначение детали
Поскольку всякое транспортное средство с двигателем внутреннего сгорания оборудовано топливной системой оно также имеет крышку, закрывающую или открывающую доступ к емкости с топливом. Небольшая крышка делает следующее:
- Защищает топливо от хищения;
- Создает дополнительную защиту от перепадов давления горючей смеси в баке;
- Не допускает утечек топлива, когда автомобиль движется под наклоном, сильно вибрирует или даже опрокидывается.
Проще говоря, крышка топливного бака обеспечивает герметичность емкости. Благодаря ей давление внутри бака находится в допустимых пределах.
При этом крышка представляет собой не обычную пробку, а конструкцию с одной или даже двумя клапанами, помогающими отрегулировать давление. Логично предположить, что крышу легко снять для дозаправки.
Давление паров бензина или дизеля при больших температурах резко возрастает. Дело в том, что горючее представляет собой смесь
Когда автомобиль движется, ситуация с давлениями в баке обратная: за счет снижения уровня топлива давление газов внутри бака также снижается. Пары горючей смеси продолжают образовываться, но недостаточно быстро – бак постепенно сжимается. Вспомогательные элементы крышки могут скомпенсировать и этот недостаток давления. Как видите, деталь хоть и кажется простой и незамысловатой, на деле выполняет несколько функций.
И все успешно, в чем мы сейчас убедимся.
Устройство крышки топливного бака
Основой крышки является корпус с резьбой или же несколькими выступами в нижней части. Там же находится 1-2 клапана. Верхняя часть корпуса имеет защитный кожух с проделанными отверстиями, по которым может двигаться воздух. Эти отверстия также могут находиться в боковой части корпуса в том месте, где он стыкуется с кожухом.
Что касается клапанов, то они их конструкция может предусматривать:
- Пробку или диафрагму;
- Штифт.
Диафрагменные впускные клапаны наиболее совершенны. Они меньше чем за секунду могут сбросить избыток давления в баке. Их пропускная способность также очень высока. Пробка или диафрагма прижимается к впускному отверстию небольшой пружиной и чаще всего выведены из крышки в качестве отдельной конструкции, спрятанной внутри крышки. Штифтовые клапаны представляют собой несложную конструкцию, которая одной частью уперта в дно крышки, а другой полностью закрывает отверстие, находящееся в пробке.
В случае когда крышка имеет два клапана, они объединены в так называемый паровоздушный тракт. По сути, оба клапана автономно работают по-отдельности, хотя создается впечатление, что это единая конструкция. В качестве впускного клапана автоконструкторы обычно используют штифтовый. Он монтируется прямо на диафрагме большого диаметра, относящейся к выпускному клапану. Возможно использование двух диафрагменных клапанов, причем впускная диафрагма располагается на выпускной. Ориентация клапанов не горизонтальная, а вертикальная.
В мотоциклах, багги и другому транспорту, сильно подверженному опрокидываниям и кренам при движении, крышки топливных баков еще более простые. Для предотвращения утечек давления конструкторы поступили следующим образом: они взяли металлический конус, называемый седлом, довели форму конуса и поместили в него шарик. Когда транспортное средство опрокидывается, шарик скатывается и закрывает отверстие клапана, скатившись по седлу.
Конструктивные особенности крышек топливного бака
Крышки могут иметь следующие крепления:
- Резьбовые. Просто вкручиваются в горловину;
- Байонетные. Вкручиваются в горловину, но поворотом лишь на небольшой угол;
- С откидным запором. Фиксируется в горловине несильным движением, как в металлических канистрах.
Как правило, байонетное крепление используется только в баках тяжелого грузового транспорта или тракторов. Резьбовые крышки, несмотря на небольшой комфорт использования, распространены в легковом транспорте. Отчасти причина кроется в том, что для закручивания крышки не требуются большие усилия. Наиболее совершенный откидной запор, часто называемый просто «
Крышки топливных баков по наличию уже указанной выше системы сброса и набора давления делят на следующие типы:
- С одним впускным клапаном. Могут скомпенсировать падение давления при помощи одностороннего клапана – он запустит в бак атмосферный воздух, но не сможет снизить давление. Активно применяется в автомобилях с адсорбером или иными системами улавливания бензиновых паров;
- Со впускным и выпускным клапаном. Крышка может выровнять как падение, так и недостаток давления внутри бака с горючей смесью. Наиболее сложный и подверженный поломкам тип крышек;
- Без клапанов. Может использовать только в тех автомобилях, которые имеют адсорбер и отдельную систему, компенсирующую недостаток давления.
Наиболее распространены крышки, имеющие только один клапан (впускной). Дело в том, что большая часть автомобиль оснащена адсорбером, т.е. проблема избытка давления в них решена. Пары бензина не выбрасываются в атмосферу, а улавливаются, что позволяет отчасти сэкономить потребление горючего.
А вот конструкции без клапанов практически не используются. Если клапанов два, то перед вами почти наверняка старый автомобиль, или же отечественный грузовик, трактор.
Защита от хищения топлива
Крышки топливных баков также классифицируют по тому, какую защиту от хищения топлива они имеют. А именно:
- Без средств защиты;

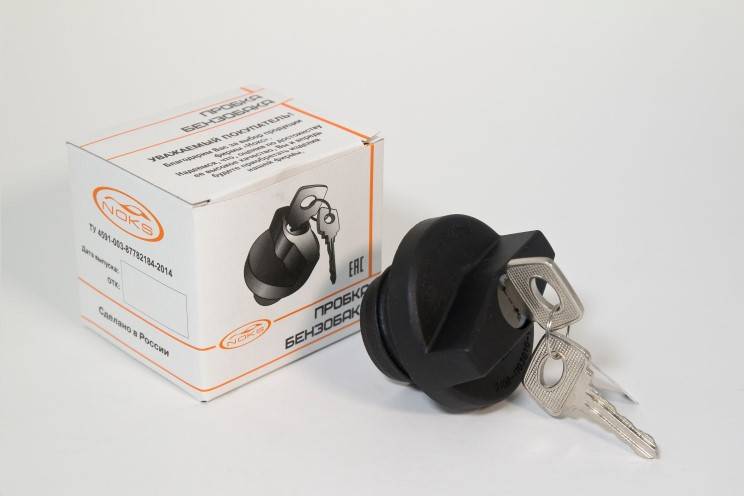

- С цилиндрическим замком и специальным ключом;
- С цилиндрическим замком, работающим от ключа зажигания;
- С небольшим навесным замком, крепящимся на скобах;
- С кодовым замком.
Широко применяются цилиндрические замки. Многие водители отмечают высокую надежность замков, которые открываются и закрываются ключом зажигания. Однако такая система защиты имеет серьезный недостаток – во время заправки водитель вынужден брать с собой крышку, которая после открытия удерживает в себе ключ. Постепенно набирают популярность кодовые замки – ими проще пользоваться, а как средство защиты они во многих случаях более надежны.
Редко можно увидеть навесные замки. Зачастую они стоят на откидных крышках, дающих доступ к бензобаку старой техники или же некоторых специализированных транспортных средств.
Дополнительные элементы могут быть следующими:
- Специальные ручки, рифленая поверхность . Эти элементы, во-первых, облегчают откручивание крышки, а во-вторых, положительно сказываются на дизайне;
- Цепочка, хлыстик из пластика. Висящую на цепочке крышку сложнее потерять, так как при заправке она будет висеть прямо возле заливной горловины.
Как правило, продаваемые крышки дополнительных элементов не имеют. Это просто металлическая или пластиковая деталь, подходящая к конкретной модели автомобиля или к широкому ряду легковушек.
Особенности выбора
Отметим, что крышки топливного бака могут быть изготовлены из металла или пластика. Пластик не такой прочный, как металл, но более устойчив к воздействию агрессивных химических соединений и не подвержен коррозии.
В продаже можно встретить универсальные крышки. Как правило, они дешевле специализированных, которые можно установить только на одну модель транспортного средства или на всех представителей модельного ряда (но исключения тоже бывают). Выбрать крышку можно следующими способами:
- По VIN-коду. Так можно с легкостью найти оригинальную деталь, гарантированно не допустив ошибки в совместимости;
- По данным автомобиля. При выборе нужно руководствоваться маркой, моделью и годом выпуски. Можно легко найти как оригинал, так и родственные ему аналоги.
Оба вышеуказанных метода справедливы и при поиске в сети. Зачастую в онлайн-каталогах выбор богаче, так что автолюбитель может найти аналоговые крышки с дополнительными элементами, различного дизайна и т.д. К тому же это удобнее и быстрее – не нужно ехать в магазин и поручать поиск менеджеру.
Уточнение параметров крышек
Если вы оказались в магазине или же выбираете в интернет-магазине и натыкаетесь на несколько похожих крышек, нужно уточнить соответствие деталей.
А именно убедитесь в том, что:
- Совпадает тип крепления, диаметр;
- Одинаково количество клапанов;
- Если это резьбовая крышка, должен соответствовать тип резьбы (внешняя или внутренняя), а также шаг резьбы;
- Если это крышка с байонетом, то должны запорные детали новой крышки должны соответствовать таковым от старой.
В случае выбора крышки с замком убедитесь, что она подойдет к вашему автомобилю. Возможно, изделие будет подходить по геометрии, но на вашем автомобиле она не закроется на замок.
Экскурс по брендам
Как показывает практика, оригинальные крышки бензобака намного лучше фирменных аналогов. Впрочем, есть и несколько исключений:
- Febi (Германия) – производитель предлагает широкий модельный ряд крышек высокого качества для различных моделей авто;
- Valeo (Франция) – выпускает отличные крышки, вот только цена может неприятно удивить;
- Hella (Германия) – на выбор есть множество крышек бензобака наивысшего качества, но по очень высокой цене.
Тем не менее служить деталь будет долго.
Тем не менее служить деталь будет долго.Также стоит обратить внимание на бюджетные аналоги от Asam (Румыния), JP Group (Дания), Maxgear (Польша). Продукция данных производителей придется по душе тем, кто не может потратить большую сумму на замену отдельных элементов автомобиля. К слову, датская фирма предлагает множество недорогих аналогов практически для всех европейских автомобилей – почаще обращайтесь к ее каталогам.
Вывод
Подобрать новую крышку топливного бака по VIN-коду или данным автомобиля несложно. Как показывает практика, дольше всего эксплуатируются оригинальные детали. Впрочем, крышки вышеуказанных брендов также хороши. К примеру, продукция Valeo практически не уступает оригинальной, а вот в ценовом плане дает ей фору. Не забывайте о том, что крышка является не только средством защиты от хищения топлива, но и тем элементом, благодаря которому бензобак не деформируется. Ни в коем случае не берите крышку без клапанов, если ваш автомобиль имеет адсорбер – возможно, аналог будет иметь подходящую геометрию, но с конструктивной точки зрения он неподходящий.
