Приора нет связи с эбу: Нет связи с эбу приора

По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

Но это — только одна из самых распространенных причин, по факту их значительно больше:

1. Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.
2. Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.
3. Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.
4. Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.
5. Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.

В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

1. На приборной панели не горит значок Check Engine, появляющийся при определении неисправностей в работе двигателя. Либо же этот значок может мигать или появляться не сразу. Если индикатор мигает, необходимо удостовериться в том, что проблема заключается не в самой лампочке, после этого уже проверять сам блок.
2. При попытке подключить ЭБУ своими руками к диагностическому разъему сканер начал выдавать неверные данные, которые вызывают у вас сомнения. То есть информация может в корне отличаться от той, которая должна быть. Если нет связи с ЭБУ, то сканер может и вовсе не распознать это устройство.
3. Силовой агрегат автомобиль работает со сбоями, троит, может не заводиться или заводиться через раз, также он может даже дымиться. При этом никаких причин такому поведению, в том числе перегрева, нет.
4. Зажигание автомобиля стало работать с пропусками.
5. Вентилятор охлаждения двигателя может включаться произвольно, без команды блока управления.
6. В автомобиле начинают выходить из строя предохранительные элементы, при этом они перегорают неоднократно, а видимых причин тому нет. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или на определенном участке электроцепи, но диагностика не выявляет скачков напряжения.
7. С различных датчиков импульсы не поступают либо поступают, но нерегулярно.
8. Кроме того, еще одним симптомом может служить некорректная работа педали газа. Когда водитель жмет ан педаль, она может реагировать на нажатие с замедлением или очень туго. Такой признак является наиболее верным, особенно, если раньше педаль работала в нормальном режиме.
9. Также на корпусе устройства могут быть видны следы повреждений. Например, это могут быть выгоревшие контакты либо следы подгорания на проводах.
10. Еще один признак — отсутствие сигналов управления системой зажигания или топливным насосом, регулятором холостого хода и прочими устройствами, работу которых контролирует ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.

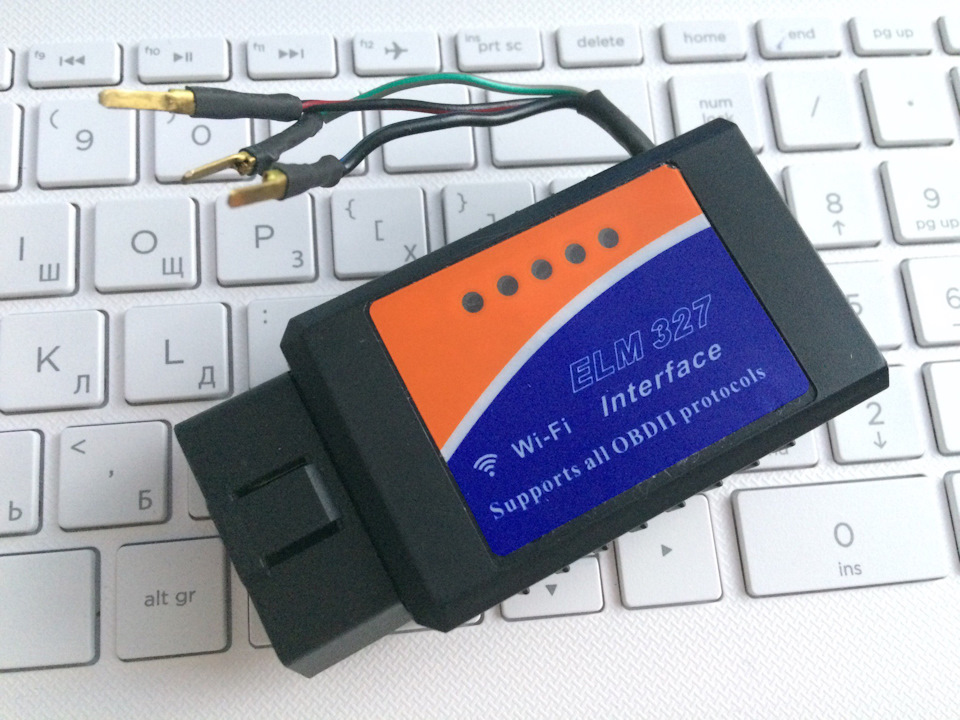

2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Фотогалерея «Готовимся к диагностике системы»

Алгоритм действий

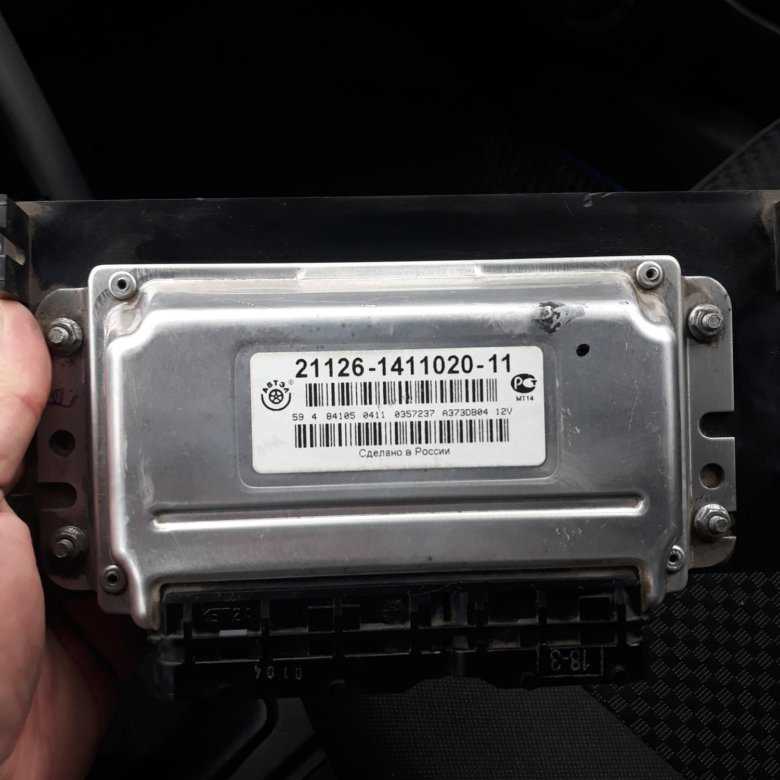

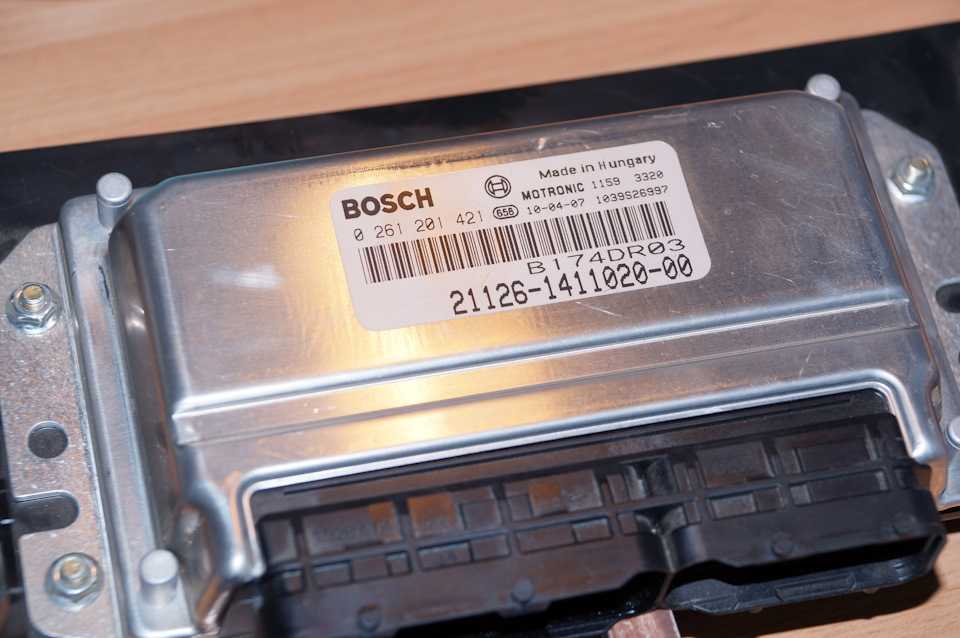

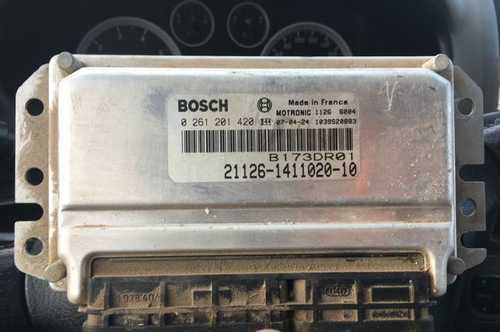

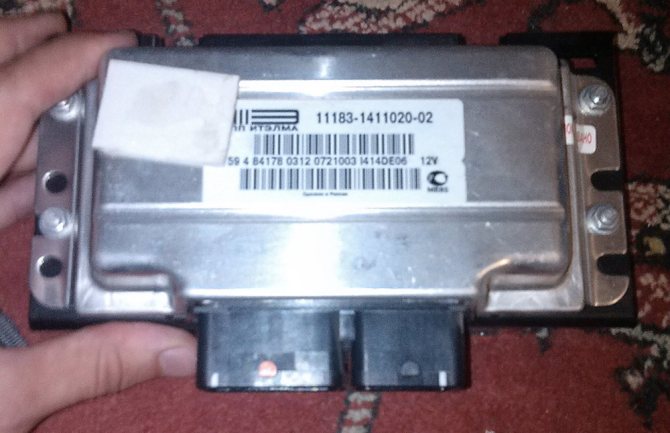

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

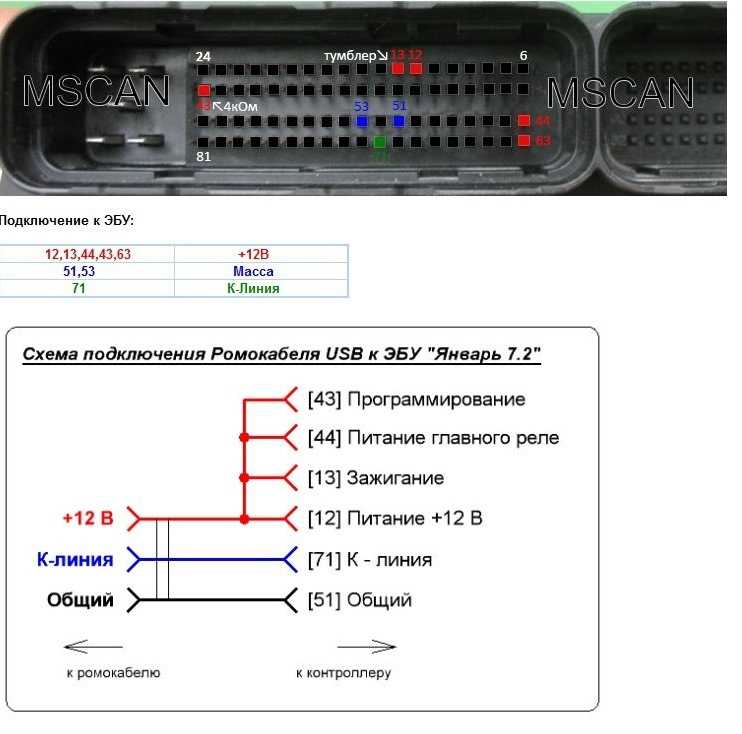

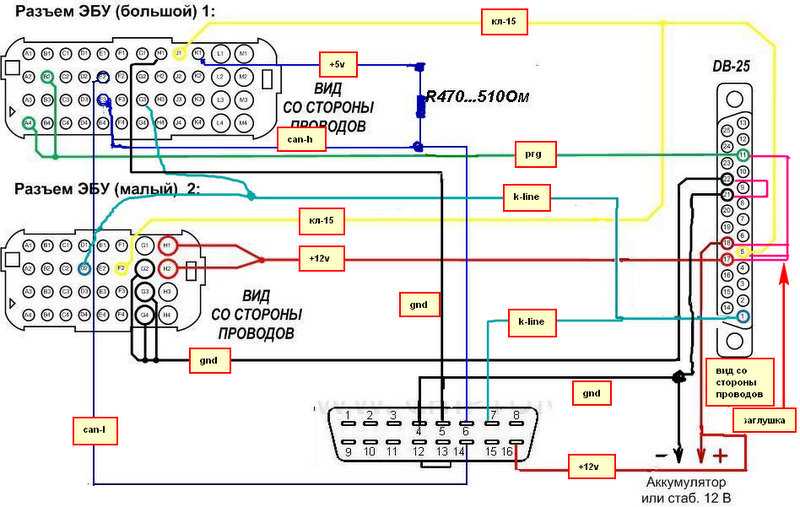

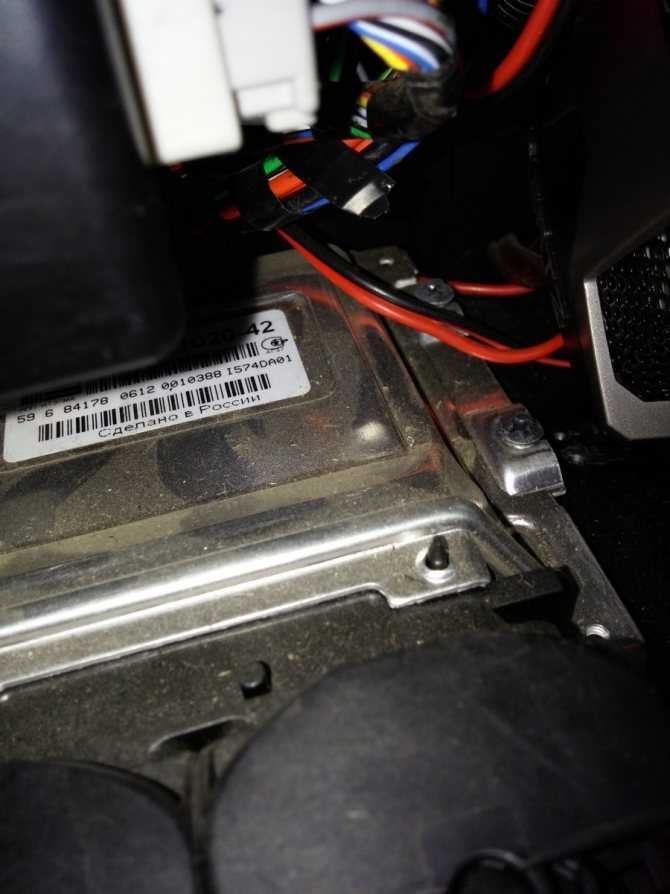

1. В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
2. Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
3. Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру. Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
4. Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
5. На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
6. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

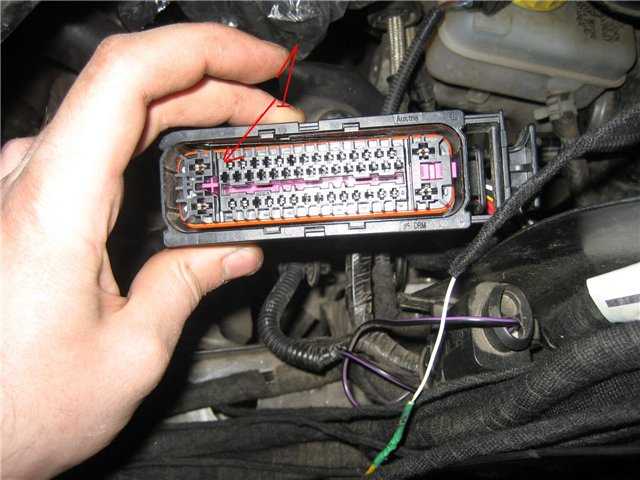

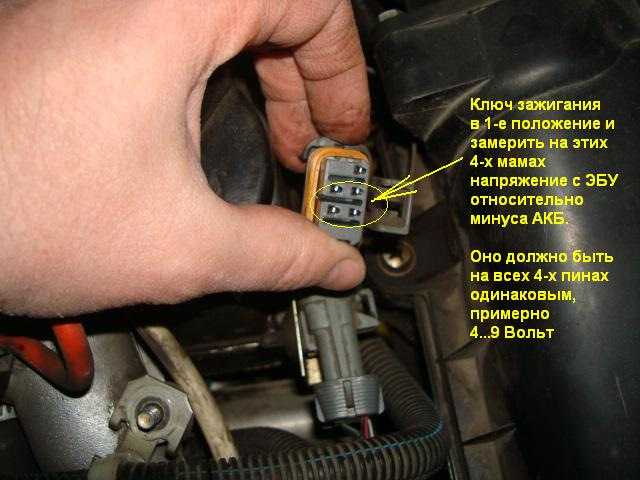

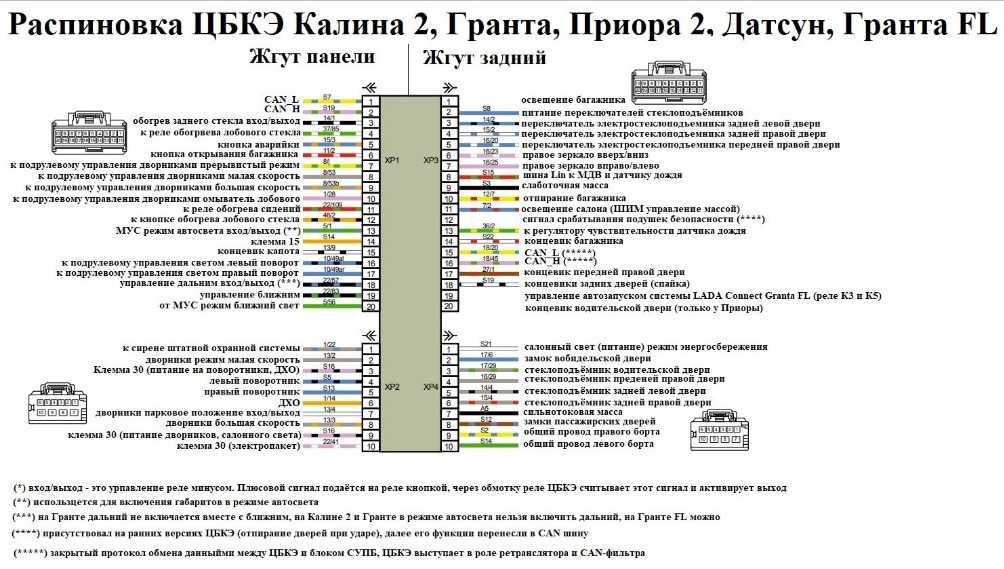

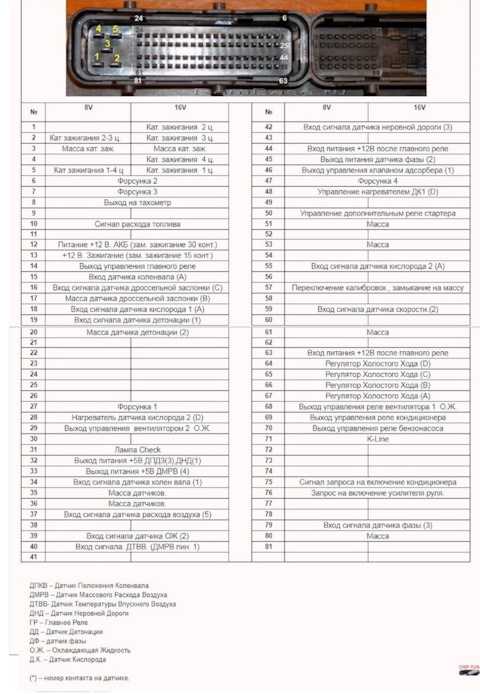

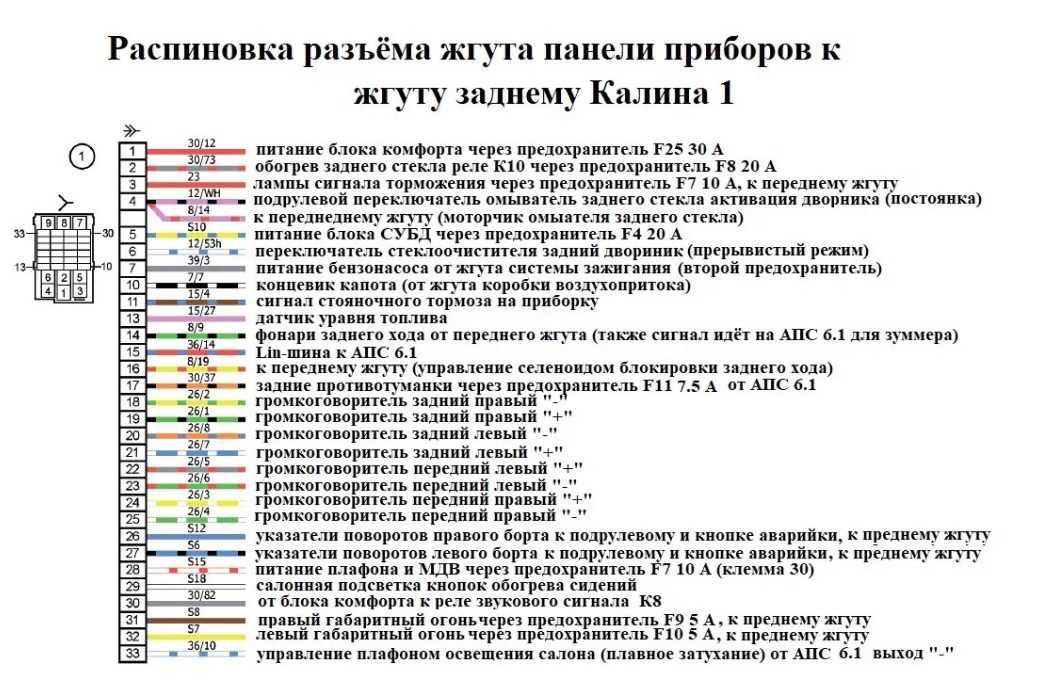

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

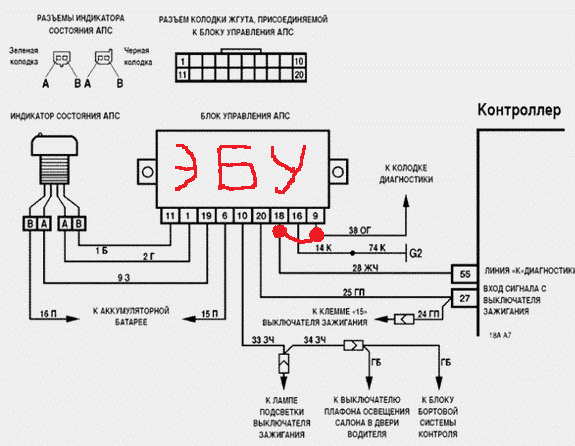

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (64.77%)

Нет (35.23%)

Как диагностировать отсутствие связи с ЭБУ?

Как диагностировать проблемы со связью с ЭБУ?

1. Мощность

📝 Нет запуска | Закорочен датчик скорости автомобиля | Акура 2002г.

2. Земля

3. Провода связи

Коммуникационная сеть

CAN-шина

Вот что вам нужно проверить:

💡 Совет. Прежде чем вы начнете искать проблемы с проводкой

• Если у вас нет связи со сканером, скажем, с модулем ABS, чтобы убедиться, что проблема действительно существует, прежде чем вы начнете проверять проводку, попробуйте прочитать коды со всех других ЭБУ (электронный Блок управления, он же компьютер).
• Если некоторые из них будут иметь коды об отсутствии связи с рассматриваемым ECU (например, ABS), то вы только что подтвердили наличие проблемы, которую необходимо диагностировать.
• Если кодов нет, попробуйте сначала другой сканер, это сэкономит вам много ненужного времени на диагностику. Имейте в виду, что часто другие ЭБУ не будут отображать какие-либо коды проблем со связью, даже если один или несколько ЭБУ могут быть отключены от сети. Так что не стоит полностью полагаться на этот тест, если кодов нет.

Вот упрощенная электрическая схема, пример того, какую проводку вы, возможно, захотите проверить, прежде чем объявить ECM неисправным:

1. Питание

• Обычно у каждого ЭБУ есть как минимум один провод, который подает на него питание от батареи
• ECM  (модуль управления двигателем) обычно имеет один провод питания 12 В , на который постоянно подается питание (B+), а другой — на питание при включенном зажигании (IGN).
• Кроме того, ECM обычно имеет главное реле (также известное как реле EFI, реле DME и т. д.), которое подает 12 В на все виды датчиков двигателя, а также (часто, но не всегда) на ECM.
• Обратите внимание, все силовые провода должны быть испытаны под нагрузкой .

2. Заземление

• Обратите внимание, все провода заземления должны быть испытаны под нагрузкой .
  • 📝 Если автомобиль заводится с подключенным сканером OBDII, но не заводится с отключенным сканером (могут щелкать реле PCM), проверьте массу ECM.

3. Провода связи

• Большинство современных автомобилей обычно используют такие протоколы, как CAN Bus Protocol 9.0024 ,  Протокол K-Line,  Протокол шины LIN, и т. д.,   для связи между компьютерами и диагностическим сканером.
• Подробнее читайте ниже.

Шина CAN

Шина CAN в автомобилях стандартизирована в ISO 11898-2 (подробнее здесь)

• Витая пара является неотъемлемой частью работы дифференциальной фильтрации на шине CAN, и без нее сигнал может быть легко искажен.

Нагрузочные резисторы

• Как вы можете видеть на рисунке выше, провода шины CAN обычно соединяются двумя нагрузочными резисторами параллельно где-то в сети, каждый из которых измеряет 120 Ом .
  • Когда они оба подключены к сети, сопротивление между проводами шины CAN становится равным 60 Ом (ссылка).
• Один из них обычно находится внутри ECM, а расположение другого зависит от автомобиля.
• Без них будет много шума на шине CAN.
• Если ЭБУ с нагрузочным резистором отсоединить, сопротивление между проводами шины CAN станет равным 120 Ом.
• Если сопротивление превышает 120 Ом, это означает, что существует проблема с проводами шины CAN и/или, возможно, с обоими ЭБУ, на которых установлены согласующие резисторы.

Проверка сопротивления

• Простую и быструю проверку шины CAN можно выполнить с помощью омметра .
  • Выключите зажигание и измерьте сопротивление между контактами 6 и 14 разъема OBDII.
  • Если омметр показывает 60Ω , то можно переходить к следующему тесту. Тест оконечной нагрузки шины CAN пройден.
  • Если он показывает 120 Ом , то проблема в цепи одного из согласующих резисторов (это может быть проводка или ЭБУ, в котором находится согласующий резистор).
  • Если омметр показывает намного больше, чем 120 Ом , подозрение на обрыв проводки шины CAN.

Дифференциальные напряжения

• Для проверки дифференциальных напряжений потребуется хороший вольтметр с функцией минимум-макс (например, Fluke 88V) или осциллограф (например, Pico 4424).
• CAN High обычно (ISO 11898-2) находится в диапазоне от 2,5 до 3,5 В, а CAN Low — от 1,5 до 2,5 В.
Шина CAN
• присваивает логическую «1» типичному дифференциальному напряжению 0 В , а логический «0»  с типичным дифференциальным напряжением 2 В .
• Шина CAN находится в доминирующем состоянии (логическая 1), если дифференциальное напряжение больше 0,9 В, и в рецессивном состоянии (логический 0), если оно меньше 0,5 В.
