Замена ремня ГРМ на Оке сделать самому своими руками
В статье мы рассмотрим, как осуществить замену ремня ГРМ на “Оке” своими руками. В конце 80-х годов автомобили этой серии впервые появились на дорогах нашей страны. И первая модель – это ВАЗ-1111. Малолитражки собирались на различных заводах страны – в Набережных Челнах (КамАЗ), Серпухове (именно там, где делали мотоколяски для инвалидов), в Тольятти. Существовало всего два типа автомобилей “Ока”, отличие у них только в двигателе. Привод у машины передний, конструкция газораспределительного механизма примерно такая же, как у “девяток” и “восьмерок”.
Пару слов о двигателе “Оки”
В качестве основы выступали двигатели модели 2108 и 21083. Вот только всего два цилиндра в моторах “Оки”, расположены они рядно вертикально. Распредвал находится в головке блока, объем двигателя – 649 и 749 куб. см соответственно. Увеличения объема удалось добиться за счет того, что увеличили диаметр поршней на 6 мм (было 76, а стало 82).
Как можно понять, у моторов различные блоки, маховики, шкивы, головки.
Зазор клапана: каким он должен быть? Инструкция по…
Двигатель автомобиля оснащается двумя и более клапанами на цилиндр. Один предназначен для впуска…
Но нужно отметить, что большая часть деталей унифицирована с 4-котловыми вариантами. Питание мотора осуществляется с помощью карбюраторов. На автомобилях после 1990 года начали ставить не полукруглые зубья на шкиве ГРМ, а трапециевидные.
Чтобы повысить эффективность мотора, нужно правильно настроить механизм ГРМ. Для этого нужно выставить все его шкивы строго по меткам на задней крышке напротив распредвала и на шкиве коленчатого вала.
А будет ли гнуть клапаны?
Этот вопрос является порой чуть ли не главным. Некоторые автомобилисты отказываются покупать машину, если на моторе при обрыве ремня гнет клапаны. Оно и понятно, так как приходится после такого полностью ремонтировать ГБЦ. А удовольствие это не очень дешевое. Сразу нужно сказать, что на моторах, за основу которых взят 21083, клапаны не гнет.

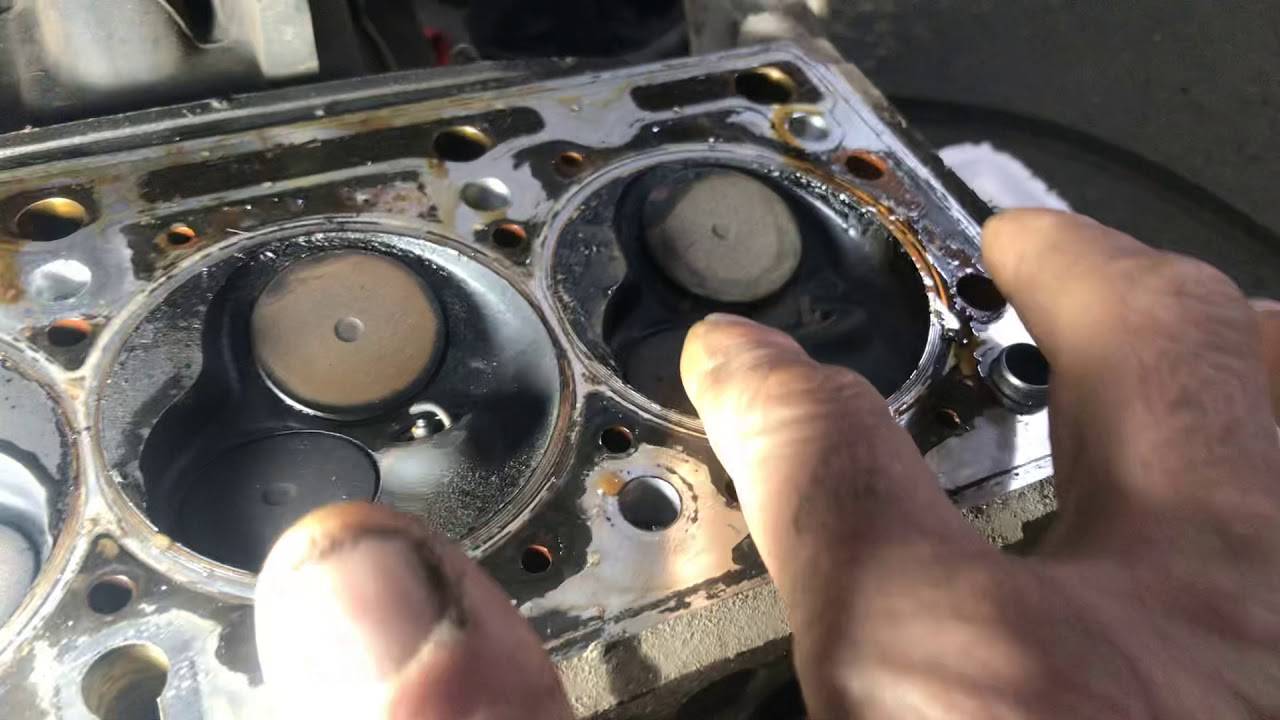

В верхней части поршней имеются выемки, которые не позволяют удариться о клапаны (на них указывают стрелки на фото).
Неисправности ГРМ: признаки, причины и способы устранения
В основе любого силового агрегата и одним из основных составляющих любого ДВС является…
А вот на моторе 2108 проблема загиба имеется и возникнуть она может в таких случаях:
- Если срезаются на ремне привода зубья.
- Если неверно установлены метки на шкивах валов.
Чтобы не допустить обрыва, нужно правильно менять ремень. Выполнить замену ремня ГРМ на “Оке” сможет любой автомобилист, который умеет обращаться с гаечными ключами.
Как заменить ремень на “Оке”?
Сложности при замене ремня ГРМ на “Оке” возникнуть не должны, если процедура проводилась всегда своевременно и правильно. Все ремонтные работы нужно проводить на ровной поверхности. Сначала под задними колесами ставите противооткатные упоры, чтобы машина не скатилась.
Далее нужно выполнить такие манипуляции:
- Снимите в моторном отсеке запаску, бак с водой для омывателя.
Еще понадобится снять корпус фильтра очистки воздуха и катушку зажигания. - Ослабьте натяжение ремня генератора и снимите его.
- Снимите пластиковый кожух, который прикрывает привод.
- Прокрутите коленвал по часовой стрелке, чтобы совместить все метки.
- Установите торцовую головку на 19 через отверстие на правом брызговике на болт шкива коленвала. Чтобы выкрутить его, нужно зафиксировать от проворачивания двигатель. Для этого посадите в машину помощника, он должен нажать на педаль тормоза с включенной 4 и 5 скоростью.
Еще понадобится снять корпус фильтра очистки воздуха и катушку зажигания.Снятие и замена ремня
Далее нужно выполнить ряд действий:
Ремонт ГРМ и замена ремня: описание процесса замены ремня…
Основным условием работы двигателя внутреннего сгорания является наличие системы газораспределения….
- Выкрутите болт крепления шкива и снимите его.
- Ослабьте натяжение ремня привода ГРМ.
- При необходимости нужно слить из системы охлаждения антифриз и заменить жидкостный насос.
- Снимите ремень.
- Осмотрите состояние всех шкивов. Если на них имеются повреждения, то рекомендуется их заменить. При наличии загрязнений нужно осуществить очистку.
Установку нового привода нужно делать в обратной последовательности. Но запускать двигатель не спешите, сначала проверните коленвал вручную на 2-3 оборота. После обязательно проверьте, совпадают ли метки. Если они сместились, проведите корректировку. При замене ремня ГРМ на “Оке” метки необходимо совмещать максимально точно, в противном случае работа двигателя окажется нарушена.

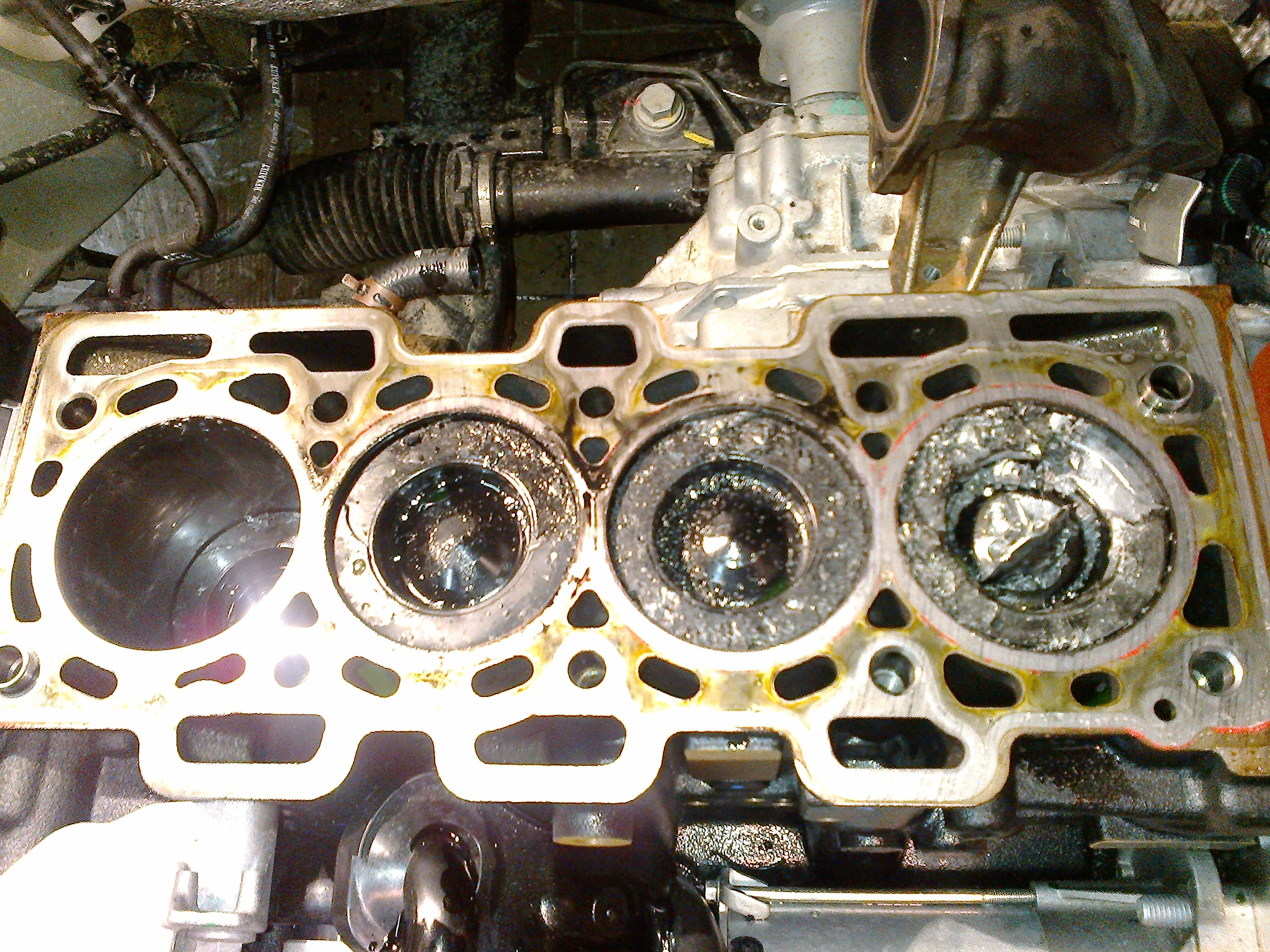

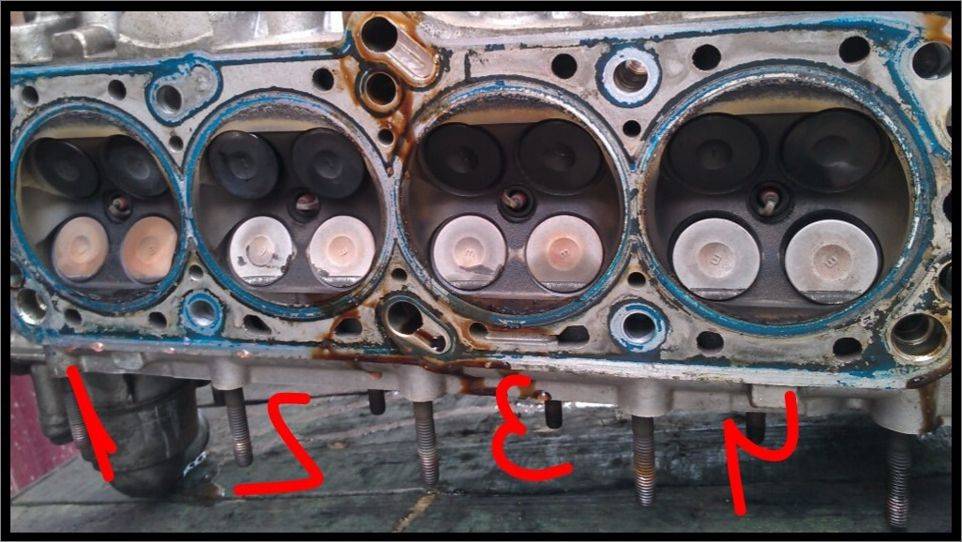

В каких случаях гнет клапана при обрыве ремня ГРМ?
Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.
Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.
Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.
На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня.
На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.
Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.
Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.
Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.
При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.
Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.
Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.
У меня порвался ремень ГРМ, есть вероятность, что нет повреждений.
.. У меня порвался ремень ГРМ, есть вероятность, что нет повреждений…Задайте вопрос, получите ответ как можно скорее!
☰
×
ЗАПРОСИТЬ ЦЕНУ
спросил
Тоня С
на 07 января 2017 г.
У меня порвался ремень ГРМ. Я поднимался по пандусу со скоростью около 30 миль в час. Есть шанс, что клапана не загнулись? Он вообще не производил шума. Просто выключился и не заводится. Я бы подумал, что если бы клапана загнулись или двигатель “взорвался”, то был бы какой-то шум. Я думаю, вы слышите удары клапана о поршень или какой-то шум. Был ли бы какой-то шум, если бы был нанесен ущерб?
Пробег моей машины 120000 миль.
В моей машине установлена автоматическая коробка передач.
| Сэкономьте на ремонте автомобилей | Получить предложение |
Ронни Бий
Автомеханик
35 лет опыта
К сожалению, скорее всего погнуты клапана и возможно повреждение поршней.
2,0-литровые двигатели в конфигурациях с одним и двумя верхними распредвалами являются интерференционными двигателями. Клапаны и поршни занимают одинаковое пространство. Задача ремня ГРМ состоит в том, чтобы все двигалось в нужное время, чтобы клапаны и поршни НЕ находились в одном и том же месте в одно и то же время. При обрыве ремня пружины клапанов захлопывают все клапаны. От чистой инерции – независимо от того, насколько быстро вы ехали или даже работали на холостом ходу – коленчатый вал будет продолжать двигать поршни вверх и вниз в течение короткого времени и ударит по клапанам. Скорее всего, некоторые, если не все клапаны будут погнуты, и, как правило, вы не услышите никакого связанного с этим шума.
Наиболее экономичным ремонтом будет установка восстановленной головки блока цилиндров. По общей стоимости это будет дешевле, чем переделывать существующую головку. Однако прежде чем принять это во внимание, следует снять свечи зажигания и осмотреть поршни на наличие повреждений. Если да, возможно, вам предстоит полная переборка двигателя или, возможно, поиск заведомо исправного подержанного двигателя.
Дэвид Гейнс Вутен
Автомеханик
25 лет опыта
Привет. Да, 2,0-литровые двигатели “мешают”, что означает, что, вероятно, по крайней мере некоторые клапаны погнуты. Что касается шума, то да, вероятно, шум был, но он был настолько мгновенным, что вы едва ли успели его услышать. Эта неисправность потребует снятия головки блока цилиндров и проверки/ремонта в автомобильной мастерской. К сожалению, в настоящее время YourMechanic не предлагает эту услугу.
Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш Условия использования подробнее
Получите мгновенную смету для вашего автомобиля
К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены
Узнать цену
Механик со стажем?
Зарабатывайте до $70/час
Подать заявку
Что спрашивают другие
Как управлять радио/стереосистемой?
В автомобиле доступны три различных головных устройства.
Рекомендуемое масло для турбодвигателя по сравнению с нетурбодвигателем
Да, это действительно так. Потому что турбины крутятся сотни тысяч оборотов и им нужна действительно хорошая смазка. Им нужно немного более тяжелое масло (https://www.yourmechanic.com/article/why-are-5w-30-and-5w-20-oils-so-common). Им нужно 30 вместо 20, и вы не хотите возиться с…
Шумный гидроусилитель руля, использовалась обычная жидкость
Здравствуйте. Это действительно зависит от того, какой тип обычной жидкости для гидроусилителя руля был залит в автомобиль. BMW призывает к стандартному использованию жидкости Dexron III, что обычно встречается. Большинство продаваемых без рецепта обычных жидкостей для гидроусилителя руля в основном…
Может ли улов решить мою проблему с расходом масла на моем Infiniti g35 2005 года
Привет.
Уловители послепродажного обслуживания могут помочь снизить расход масла на некоторых двигателях. Некоторые 3,5-литровые двигатели склонны к чрезмерному расходу масла после 100 000 миль пробега из-за низких мест в каналах рециркуляции отработавших газов. Ловушка предназначена для сбора…
Роскошный внедорожник с меньшей вибрацией
Привет! К сожалению, исходя из вашего бюджета от 9 до 13 лакхов (если я правильно помню, это индийская валюта), я не уверен, что мы можем помочь вам с этим, так как мы являются американской компанией и имеют опыт…
Сколько будет стоить прокладка головки блока цилиндров на Dodge Caravan? 1999 Dodge Ram 3500 Van
Привет! К сожалению, в настоящее время YourMechanic не может предложить эту услугу. Спасибо, что думаете о нас!
Моя машина выключается, когда я включаю свет или даже поворотники, пожалуйста, помогите мне нужна эта машина, чтобы добраться до работы
Привет.
Этот тип электрического сбоя может быть очень трудно определить или диагностировать без физического осмотра. Однако, как правило, наиболее распространенной причиной этой проблемы является оголенный электрический провод в системе зажигания. Это…
Я покупаю фургон MB sprinter 2012 года с большим пробегом, ранее это был грузовик FedEx, что беспокоит перед покупкой?
Хотите верьте, хотите нет, но такие транспортные средства, как этот, обычно содержатся в хорошем состоянии. Последнее, чего они хотят, — это поломка автомобиля и задержка доставки посылок своим клиентам. Перед тест-драйвом проверьте…
Мой первопроходец Chevy 2006 года имеет код ошибки p0014. Будет ли замена CMP определенным решением?
Привет. Жаль слышать о котенке. Во-первых, P0014 — это общий код OBD-II (https://www.yourmechanic.com/article/p0014-obd-ii-trouble-code-camshaft-position-b-timing-over-advanced-or-system- performance-bank-1-by-jay-safford), что модуль управления двигателем (ECM) определил, что распредвал выпускных клапанов ряда 1 более совершенен, чем то, что задал ECM.
..
Статьи по Теме
Как работает ремень ГРМ?
Ремень ГРМ представляет собой ремень из резины, который обеспечивает синхронизацию распределительного вала и коленчатого вала, чтобы фазы газораспределения всегда были правильными. В некоторых автомобилях вместо ремня используется цепь ГРМ, но она служит…
Как заменить клапан управления холостым ходом в автомобиле
Клапан IAC или клапан управления подачей воздуха на холостом ходу определяет режим холостого хода вашего автомобиля. Неисправный клапан может привести к неровному холостому ходу и остановке двигателя, среди прочих проблем.
Как заменить клапан рециркуляции отработавших газов (EGR)
Неисправность клапана рециркуляции отработавших газов (EGR) может привести к проблемам с управляемостью, и его следует заменить, чтобы избежать проблем с работой двигателя.
Просмотрите другой контент
Города
Сметы
Услуги
Что такое ремень ГРМ, Что будет если порвется ремень ГРМ
Проще говоря, ремень ГРМ — это зубчатый ремень, который синхронизирует двигатель или, как следует из его названия, во времени.
В нижней половине двигателя вы найдете коленчатый вал и вращающийся узел, состоящий из коленчатого вала, шатунов и поршней.
Поскольку взрывы происходят из-за воспламенения топлива в цилиндре, поршни толкаются вниз, заставляя коленчатый вал вращаться. Коленчатый вал имеет переднюю зубчатую шестерню, на которой скользит ремень ГРМ. Это вращение заставляет ремень вращаться и приводит в движение верхнюю половину двигателя, состоящую из распределительного вала или нескольких распределительных валов и клапанов.
На переднем конце распредвала(ов) также закреплена зубчатая шестерня. Распределительный вал толкает клапаны к пружинам, заставляя их открываться. Это позволяет воздуху и топливу поступать со стороны впуска, а также позволяет сгоревшим выхлопным газам выходить через сторону выпуска.
Что произойдет, если порвется ремень ГРМ?
По мере старения ремня ГРМ, изготовленного из резины, зубья начинают трескаться с внутренней стороны и могут срезаться или сломаться. Этот разрыв в ремне позволит нижнему концу вращаться, но не вращению ремня, в результате чего верхний конец перестанет двигаться. Это не большая проблема для двигателя с зазором, однако для двигателя с интерференцией это создает огромную проблему.
В двигателе с помехами более чем вероятно, что один или два клапана все еще открыты, когда поршень поднимается вверх, и если это так, они ударят и погнут клапан(ы). Это приведет к отказу двигателя и потребует его разборки. Замена ремня ГРМ является гораздо менее дорогостоящей услугой и предотвратит необходимость ремонта двигателя.
Ремень ГРМ также приводит в действие водяной насос во многих двигателях.
Хорошей идеей будет профилактическая замена насоса, натяжного и промежуточного шкивов одновременно, так как они вряд ли прослужат до тех пор, пока не придет время снова заменить ремень ГРМ. В противном случае вам часто придется возвращаться, чтобы заменить эти компоненты и снова оплатить работу, удвоив расходы.
Как часто вы меняете ремень ГРМ?
Первым и главным ориентиром при замене ремня ГРМ является рекомендуемый производителем интервал обслуживания. Обычно это можно найти в руководстве по эксплуатации автомобиля или в дополнительном руководстве по техническому обслуживанию. Обычный интервал замены ремня составляет 60, 90, 105 или 120 тысяч миль в зависимости от года выпуска, марки и модели автомобиля. Большинство новых автомобилей имеют пробег от 105 до 120 тысяч миль, но не принимайте это как должное. Ищите его специально для вашего автомобиля или грузовика.
Время — еще один фактор замены ремня. Если пробег автомобиля небольшой, но ремень старше 8 лет, его пора заменить.
