При какой температуре должен включаться вентилятор: При какой температуре включается вентилятор охлаждения

Содержание

как проверить самостоятельно на температуру срабатывания

Вентилятор охлаждения радиатора является одним из ключевых элементов, спасающих мотор от возможного перегрева. Он должен включаться, когда охлаждающая жидкость имеет слишком высокую температуру и недостаточно охлаждается при прохождении через радиатор. Например, такая ситуация возникает при работе двигателя на холостом ходу или движении автомобиля на низкой скорости, особенно при высокой температуре окружающей среды.

За включение/отключение вентилятора охлаждения отвечает датчик. Он должен срабатывать при высоких температурах, активируя вентилятор. Если этого не происходит, потребуется замена датчика. В рамках данной статьи мы рассмотрим, как определить, что вышел из строя датчик вентилятора охлаждения радиатора.


Оглавление:
1. Как работает датчик вентилятора охлаждения радиатора
2. Где расположен датчик вентилятора охлаждения радиатора
3. Как проверить датчик вентилятора охлаждения радиатора

Как работает датчик вентилятора охлаждения радиатора

Чтобы понять способы проверки датчика, необходимо сперва разобраться в его принципе работы.

Устроен датчик вентилятора охлаждения радиатора очень просто, но он несколько отличается на карбюраторных и инжекторных двигателях.

В карбюраторе в нем имеется два контакта и биметаллическая пластинка. При нагреве биметаллической пластины до определенной при производстве датчика температуры, контакты замыкаются, и через них начинает протекать ток к вентилятору, включая его в работу. На инжекторе система активации датчика практически такая же, за исключением того, что команду на включение отсылает блок управления двигателем, анализируя необходимость активации вентилятора на основе информации, поступающей с нескольких других датчиков.

Датчики на карбюраторных двигателях срабатывают при достижении определенной температуры, и водитель может посмотреть маркировку на корпусе устройства, чтобы определить, в каком температурном диапазоне сработает датчик. Обычно, подобные датчики активируются при температуре от 92 до 97 градусов по Цельсию. Если водитель беспокоится о возможном перегреве двигателя, он может найти в продаже датчик, срабатывающий при более низкой температуре, и установить его.

На инжекторных двигателях температура срабатывания датчика прошивается в «мозги» блока управления автомобилем.

Где расположен датчик вентилятора охлаждения радиатора

Производители определяют место для установки датчика срабатывания вентилятора, в зависимости от конструктивных особенностей двигателя. Чаще всего его размещают в нижней части радиатора, но порой целесообразнее поместить датчик недалеко от термостата и блока цилиндров.

Как проверить датчик вентилятора охлаждения радиатора

Рекомендуем прочитать:
Вентилятор охлаждения радиатора не работает или не выключается: что делать

Способы диагностики рассматриваемых датчиков будут отличаться, в зависимости от того, на каком моторе они установлены и как происходит их включение:

  • На карбюраторе. Чтобы проверить датчик вентилятора охлаждения радиатора на карбюраторном двигателе, необходимо заглушить автомобиль. Далее находите датчик в подкапотном пространстве и снимаете с него провода, подходящие к разъему.
    После этого запускаем двигатель и перемыкаем разъемы, с которых были сняты провода. Если вентилятор включился, можно диагностировать поломку датчика.
    Обратите внимание: В ситуации, когда датчик выходит из строя в дороге, чтобы избежать перегрева двигателя, можно подобным образом перемкнуть контакты датчика. При этом важно их изолировать, чтобы они не коснулись корпуса и не вызвали замыкание.
  • На инжекторе. В инжекторном двигателе можно провести компьютерную диагностику датчика. В ряде современных автомобилей предусмотрена отдельная диагностическая ошибка, сигнализирующая, что неисправен датчик вентилятора охлаждения. Если такая ошибка была определена, можно следующим образом провести диагностику датчика на автомобиле. Нужно отсоединить разъем с датчика и подождать несколько секунд. Блок управление обнаружит, что датчик более не подключен и запустит вентилятор.

Выше рассмотрены варианты с полным выходом датчика из строя. При этом возможны ситуации, когда он отказывает частично, например, срабатывает на неправильной температуре. Это также можно проверить следующим способом:

  1. Возьмите тестер, термометр для измерения температуры воды, емкость для нагрева воды, воду и сам датчик;
  2. Далее налейте в емкость воду и поставьте ее разогреваться;
  3. Опустите диагностируемый датчик в воду, чтобы его контакты находились сверху;
  4. Следите по термометру за температурой воды, при этом удерживайте щупы тестера (включенного в режим замера сопротивления – Ом) на контактах датчика;
  5. Пока вода не разогрета, сопротивление датчика будет стремиться к бесконечности. При определенной температуре нагрева датчик должен сработать и сопротивление значительно снизится. Необходимо определить при какой температуре воды это происходит.

В зависимости от полученных результатов, можно принять решение об исправности или неисправности датчика. Если он сработал при температуре ниже заявленной, то такой датчик имеет некоторые проблемы, но он сможет предотвратить перегрев двигателя, включив вентилятор заранее. Гораздо опаснее, если датчик срабатывает при температуре выше заявленной, в таком случае его потребуется заменить.

Загрузка...

При какой температуре включается вентилятор?

В последнее время приходится ездить на своей Калины довольно редко, и заметил такую особенность, что вентилятор вообще не включается. Хотя и в пробках приходится постоять, и температура за бортом выше +30 градусов. Начали терзать сомнения по поводу работоспособности вентилятора или электрики, отвечающей за его работу.

Решил проверить все на холостых оборотах при стоянке автомобиля. Завелся и подождал пока двигатель прогреется до высокой температуры. В это время открыл капот и стал наблюдать за вентилятором. Минут за 20 работы мотора, стрелка указателя температуры охлаждающей жидкости подошла к отметке 100 градусов, но вентилятор все еще не хотел включаться.

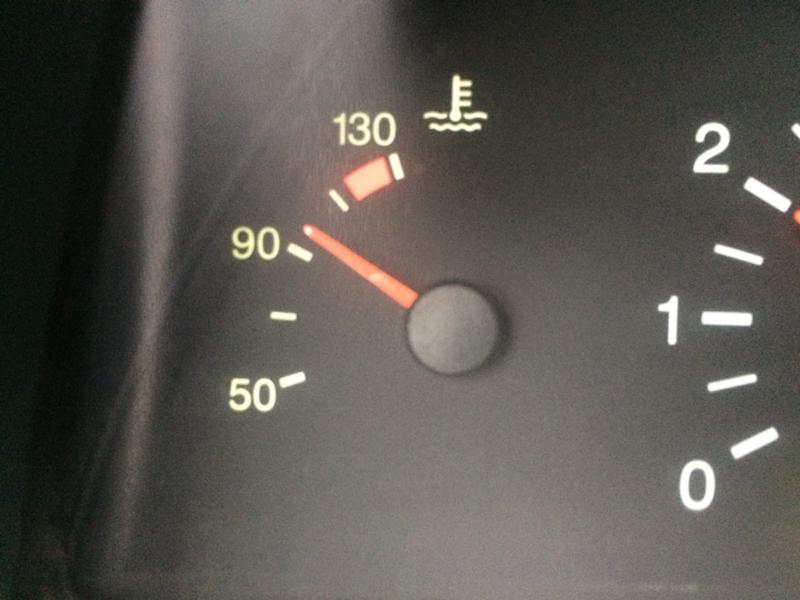

Я уже подумал, что с машиной что-то не так, но как только стрелка чуть поднялась выше 100 град., (примерно 102), вентилятор заработал, и я вздохнул с облегчением. Выше на фото, как раз показан момент его включения. Почитав специализированные форумы, пришел к выводу, что такая температура и должна быть для подачи сигнала с ЭБУ.

Также встретил довольно много мнений, что лучше установить меньший порог срабатывания, к примеру, с помощью режима «Тропик» на бортовом компьютере «Штат». Возможно, что в некоторых случаях это будет оправданно, но постоянное включение данного режима — думаю, ни к чему хорошему не приведет. Тем более, что летом двигатель часто греется до 95-98 градусов и эту температуру можно считать нормальной. А если лопасти начнут крутиться при достижении такого порога, то долго электромотор точно не проработает в таком режиме.

Перегреть же двигатель очень сложно при нормальной работе вентилятора. Хотя был с моей Калиной один случай, когда в аномальную жару (+42 в тени) пришлось тащиться пару километров за скрепером. Как-то я упоминал об этом случае. После достижения критической температуры, срабатывает постоянный продолжительный звуковой сигнал от панели приборов и загорается контрольная лампа. В этот момент сигнал подается на штатный БК и он фиксирует ошибку 6. Подробнее об этом можно почитать здесь: Коды ошибок бортового компьютера и само-диагностика панели приборов.

В моем случае после срабатывания «пищалки» о перегреве, сразу же удалось выехать на ровный участок дороги и стрелка моментально спустилась на нормальный уровень. Слава Богу, обошлось без последствий для мотора, но лучше таких ситуаций не допускать.

Причины неисправности автомобильного вентилятора радиатора

Содержание:

  1. Определение неисправности
  2. Влияние температуры

   Мы прекрасно знаем, что при работе двигателя происходит повышение его температуры, и требуется охлаждение. Для этого в автомобиле и существует система охлаждения двигателя. Углубляться в ее устройство и принцип работы в этой статье мы не будем, а лишь затронем одну из часто встречающихся проблем, связанную с поломкой вентилятора охлаждения радиатора. Какие есть потенциальные причины поломки автомобильного вентилятора и как их устранять. Радиатор машины состоит из небольших тонких трубок, по которым циркулирует охлаждающая жидкость. Проходящий поток воздуха убирает излишки тепла, хранящиеся в жидкости. В ситуации, когда силы потока воздуха не достаточно (двигатель работает в холостом режиме, машина не движется) предусмотрен автомобильный вентилятор, расположенный прямо напротив радиатора. Включение в работу вентилятора происходит после подачи сигнала, через термостат. Если температура радиатора превышает установленную, а это, как правило, до 100 градусов (в зависимости от настроек) происходит включение вентилятора, который охлаждает нагревшуюся жидкость в радиаторе. Таков основной принцип работы вентилятора.



Определение неисправности

  Довольно часто автомобилисты встречаются с проблемой, когда вентилятор не включается, при уже довольно высокой температуре, что чревато возникновением проблем с двигателем. Чтобы выяснить причины поломки вентилятора, нужно проверить предохранитель и соединительные провода. Выполните проверку подачи напряжения на вентилятор, нет ли обрыва контакта. Чтобы это проверить, можно воспользоваться обыкновенной лампочкой. Если подключая к проводам, лампочка не горит, значит нет контакта, и где то на линии произошел обрыв провода или его перегорание. Попробуйте подключить вентилятор напрямую с аккумуляторной батареи, и если он будет крутиться, то вся проблема не в самом вентиляторе, а в проводке. Если вентилятор не работает, то причины поломки нужно искать непосредственно в нем.

Влияние температуры


   Возникают ситуации, когда вентилятор работает практически непрерывно. Причина может крыться в термостате. Термостат - датчик, определяющий режим циркуляции охлаждающей жидкости и дает сигнал на включение вентилятора, при наборе двигателем определенной температуры. В радиаторе происходит циркуляция жидкости по двум кругам, большому и малому. В том случае, когда циркуляция происходит по малому кругу, то в радиатор она не попадает. В случае поломки термостата вода может циркулировать только по малому кругу, что приведет к перегреву и срабатыванию вентилятора через датчик. Но, из за того что вода в радиатор не поступает, он не охлаждается и находится постоянно под высокой температурой. В итоге вентилятор радиатора находится постоянно включенным. Проблема постоянной работы вентилятора автомобиля, может быть скрыта в обыкновенном заклинивании термостата. Для чего достаточно простучать по корпусу, чтобы датчик работал в нормально режиме. Если Вы заметили, что вентилятор постоянно включается при достаточно небольшой температуре, то также нужно проверить термостат. Возможно, причина кроется в низко выставленном диапазоне температур, т.е. так называемый летний режим, когда учитывая жаркую погоду, вентилятор должен включаться раньше, чтобы своевременно остудить двигатель. Нужно выяснить при достижении какой температуры происходит срабатывание датчика. Если эта температура примерно от 80 градусов и выше, то просто нужно перенастроить на более высокую температуру. Если срабатывание происходит и при довольно низких температурах, а также сразу после включения в работу мотора, то в такой ситуации лучше заменить термостат на исправный.

Запомните, система охлаждения играет важную роль, так как перегрев двигателя, может привести к выходу его из строя, что повлечет значительные финансовые затраты, поэтому при появлении проблем в работе системы нужно своевременно реагировать и устранять проблемы.

   Если все выше перечисленное не помогло вернуть вентилятор в рабочее состояние, то необходима замена. Посмотрите автомобильный вентилятор в наем каталоге. Обратите особое внимание на вентиляторы производства немецкого концерна Ebmpapst. Они имеют повышенный ресурс работы и отличаются отличным качеством.

Датчик включения вентилятора: надежное управление вентилятором радиатора

В каждом современном транспортном средстве есть вентилятор охлаждения радиатора, который управляется простым устройством — датчиком включения вентилятора. Все об этих датчиках, их существующих типах, конструкции и принципах работы, а также о правильном выборе и замене — читайте в предложенной статье.


Назначение датчика включения вентилятора и его место в автомобиле

Датчик включения/выключения вентилятора (ДВВ) — датчик системы охлаждения двигателя внутреннего сгорания; электронное или электромеханическое устройство, осуществляющее включение и отключение электрического вентилятора охлаждения радиатора в зависимости от текущей температуры охлаждающей жидкости.

Ключевая функция датчика — включение электровентилятора в определенном интервале температур (в пределах 82-110 градусов), что обеспечивает обдув радиатора и интенсивное отвод тепла от двигателя. Некоторые датчики не только включают и выключают вентилятор, но и изменяют скорость его вращения в зависимости от температуры.

ДВВ входят в состав систем охлаждения двигателей, оснащенных электрическим приводом вентилятора (с электромотором). В автотракторной технике с приводом вентилятора от коленчатого вала используются иные средства его включения и отключения, о которых в данной статье не рассказано.

Типы, устройство и принцип действия датчика включения вентилятора


Общая схема цепи управления вентилятором

В настоящее время находят применение три основных типа датчиков:

  • Восковые — на основе герметичного объема, заполненного воском (церезитом) или иным вязким рабочим телом с высоким коэффициентом расширения;
  • Биметаллические (термобиметаллические) — на основе биметаллической пластины;
  • Бесконтактные электронные — на основе терморезистора (термистора).

Первые два типа устройств являются электромеханическими контактными, они имеют в своем составе контактные группы (одну или две), которые замыкают и разрывают электрическую цепь вентилятора при изменении температуры мотора. Электронный датчик контактной группы не имеет, он является датчиком абсолютной температуры, данные с него поступают на электронный блок управления, который среди прочего выполняет и включение/отключение вентилятора. О конструкции и работе каждого из датчиков подробно рассказано ниже.

Контактные электромеханические датчики бывают двух типов:

  • Односкоростные — включают и отключают вентилятор только в одном интервале температур, имеют единственную контактную группу;
  • Двухскоростные — включают и отключают вентилятор, а также изменяют скорость его вращения в различных интервалах температур, имеют две контактные группы, замыкающиеся/размыкающиеся при различной температуре.

Контакты в ДВВ могут быть нормально замкнутыми и нормально разомкнутыми. Они могут срабатывать в четырех температурных интервалах:

  • От 82 до 87 градусов;
  • От 87 до 92 градусов;
  • От 92 (94) до 99 градусов;
  • От 104 до 110 градусов.

В отечественных автомобилях чаще используются датчики на первых три интервала (до 99 градусов), в зарубежных часто встречаются и боле высокотемпературные устройства.

ДВВ, независимо от типа, имеют типовую конструкцию. Их основу составляет закрытый корпус, внутри которого располагается чувствительный элемент (воск, биметаллическая пластина или термистор), а на наружной поверхности выполнены резьба, шестигранник под ключ и электрический разъем. Корпус изготавливается из латуни или бронзы (для лучшей теплопроводности), он имеет форму пробки, которая через уплотнительное кольцо ввинчивается в радиатор (с «горячей» стороны — у патрубка от блока двигателя) и непосредственно контактирует с потоком охлаждающей жидкости. В некоторых автомобилях устанавливается сразу два датчика (на входе и выходе из радиатора), чем обеспечивается лучшее управление системой охлаждения.

Большинство датчиков имеют резьбу М22х1,5 и шестигранник под ключ на 29 мм, однако встречаются и другие варианты с меньшей резьбой (М14 и М16). Электрический разъем может быть с ножевыми и штифтовыми контактами, открытым или с защитной пластиковой юбкой. Обычно разъем располагается непосредственно на задней части датчика, однако встречаются датчики и с вынесенным разъемом на коротком кабеле.


Устройство и принцип действия воскового ДВВ


Восковый датчик включения вентилятора

Работа датчика данного типа основана на известном эффекте температурного расширения тел — увеличении и уменьшении объема при увеличении и уменьшении температуры. В качестве рабочего тела в таких датчиках используется смесь парафинов — церезит (он же нефтяной воск) с добавкой небольшого количества медной пудры для повышения теплопроводности. Церезит помещен в герметичный корпус, закрытый диафрагмой (мембраной), которая связана с приводом контактной группы. Привод может быть прямым (мембрана непосредственно связана с контактами) или косвенным (через рычаг и пружину, обеспечивающую более надежное замыкание и размыкание контактов). В односкоростных датчиках есть только одна мембрана и контактная группа, в двухскоростных — две мембраны со своими контактными группами.


Общая схема цепи управления вентилятором с двухскоростным датчиком

Работает датчик следующим образом. При низкой температуре церезит имеет определенный объем, при котором на диафрагму не оказывается никакого воздействия — контакты датчика разомкнуты (либо замкнуты, если для данного датчика это положение является нормальным), цепь вентилятора обесточена. При повышении температуры церезит расширяется и приподнимает мембрану, в определенный момент она настолько поднимается, что обеспечивает замыкание контактной группы — цепь вентилятора замыкается. В двухскоростных датчиках при дальнейшем повышении температуры церезит расширяется и воздействует на вторую диафрагму. При понижении температуры объем воска уменьшается и в определенный момент контакты размыкаются — вентилятор выключается.

Сегодня именно восковые датчики включения вентилятора получили наибольшее распространение во всех типах автотракторной техники.


Устройство и принцип действия биметаллического датчика включения вентилятора


Биметаллические датчики включения вентилятора

Работа ДВВ этого типа основана на свойства биметаллической пластины — плоской или изогнутой пластины, спаянной из двух полос металлов с различным коэффициентом температурного расширения — деформироваться при изменении ее температуры. Основу датчика составляет биметалл той или иной формы, помещенный в герметичном корпусе, и непосредственно либо косвенно связанный с контактной группой. Пластина конструируется таким образом, чтобы деформация происходила резко, с щелчком — это обеспечивает более надежное срабатывание датчика.

Работает датчик довольно просто. При нагревании биметаллическая пластина деформируется и в определенный момент замыкает цепь вентилятора. При охлаждении пластина принимает первоначальную форму, обеспечивая разрыв электрической цепи. В двухскоростных датчиках могут использоваться две пластины, либо одна, но с несколькими контактами.

Биметаллические датчики сегодня менее распространены, чем восковые, что объясняется их более высокой стоимостью.


Устройство и принцип действия электронных ДВВ

Устройства данного типа являются датчиками абсолютной температуры охлаждающей жидкости — они не замыкают и размыкают цепь, а постоянно отслеживают температуру в радиаторе, передавая данные на электронный блок управления, который и осуществляет включение/отключение или изменение скорости вращения вентилятора.

Чувствительным элементом такого датчика является терморезистор (термистор) — полупроводниковый прибор, электрическое сопротивление которого зависит от температуры. Сопротивление термистора постоянно измеряется электронным блоком, и в соответствии с заложенными алгоритмами осуществляется управление вентилятором. Более подробно о данном типе устройств можно узнать в статье о датчиках температуры.


Вопросы выбора и замены датчика включения вентилятора


Типовая схема установки датчика включения вентилятора

От состояния ДВВ зависит функционирование важной части системы охлаждения двигателя — вентилятора охлаждения радиатора. Вышедший из строя датчик может привести к перегреву мотора, поэтому данное устройство следует как можно скорее заменить.

Выбор датчика довольно прост — лучше всего брать тот тип и модель датчика, что стоял на радиаторе ранее (и это единственный вариант для новых авто на гарантии). Но в ряде случаев вполне допустима замена, главное, чтобы новый датчик имел те же температурные интервалы включения/отключения вентилятора, подходил по электрическому напряжению (12 или 24 В) и типу электрического разъема. Что касается размеров, то в большинстве случаев датчики имеют одинаковые корпуса, поэтому проблем с установкой новой детали не возникнет.

Замена датчика проста: нужно отключить и выкрутить старый датчик, и сразу же вкрутить новый. При этом следует не забыть о прокладке (уплотнительном кольце), а после ремонта нужно долить охлаждающую жидкость. В большинстве случаев слива охлаждающей жидкости производить не требуется, но рекомендуется приготовить емкость, в которую жидкость будет сливаться при демонтаже датчика.

При верной замене датчика система сразу начинает работать, обеспечивая надежное включение и отключение вентилятора при изменении температуры силового агрегата.

Сведения о вентиляторах и шуме вентиляторов в продуктах Apple

Узнайте, как в вашем продукте Apple отслеживается внутренняя температура и охлаждаются критически важные компоненты с помощью вентиляторов.

Некоторые продукты Apple оснащены датчиками, которые реагируют на изменение температуры внутри системы или устройства и включают вентиляторы, направляя охлаждающий поток воздуха на критически важные компоненты.

Сведения о шумной работе вентиляторов

Если процессор устройства обрабатывает ресурсоемкие задачи, такие как сжатие HD-видео, воспроизведение игр с насыщенной графикой или индексирование жесткого диска в Spotlight после переноса данных, вентиляторы вращаются быстрее для обеспечения дополнительного потока воздуха. Когда это происходит, вентилятор может шуметь, особенно в тишине. Такой шум от воздушного потока обычно сопровождает процесс охлаждения.

Температура окружающей среды также оказывает влияние на скорость реакции вентиляторов. Если температура окружающей среды слишком высока, вентиляторы включаются раньше и вращаются быстрее. Подробнее о рабочей температуре ноутбуков Apple.

Убедитесь, что вентиляционные отверстия на вашем продукте Apple не заблокированы

Некоторые продукты Apple имеют вентиляционные отверстия, через которые поступает холодный воздух и выходит горячий. Чтобы обеспечить оптимальную работу устройства, следите за тем, чтобы вентиляционные отверстия не блокировались.

Поставьте устройство на твердую плоскую поверхность, например на стол, чтобы обеспечить оптимальный теплообмен. Если устройство стоит на мягкой поверхности, такой как диван, подушка, кровать или колени, то вентиляторы могут работать активнее.

Проверка неожиданно усиленной работы вентиляторов

Если вентиляторы устройства работают в усиленном режиме, даже когда оно не сильно загружено и вентилируется должным образом, выполните следующие действия:

Дата публикации:

Chevrolet cruze при какой температуре включается вентилятор

Содержание статьи:
  • Фото
  • Как Часто Должен Вкл. Вентилятор? - Клуб любителей Chevrolet Lacetti/Gentra/Cruze
  • Видео
  • Похожие статьи
  • Chevrolet Cruze White › Бортжурнал › Температура включения вентилятора. vanilla-krc был 1 день назад. Полный размер. Всем привет. Подскажите кто знает, ещё лучше посмотрите у себя на автомобиле температуру включения вентилятора. А то у меня что то есть подозрение что у меня на крузе не работает первая скорость вкл вентилятора. Сегодня посмотрел elm температуру вкл, вентилятор сработал на градусах и кажется что он работает слишком шумно. Кстати мотор 1,6. 10 мес.  у меня на 93С не включается. только на где то. это значит что у меня первая скорость не работает? +1. 10 мес. Antonick. да. не работает. там резистор есть на каждую скорость. скорее всего сгорел. +1. 10 мес. DWY1.

    Chevrolet Cruze (1G) owner story — DIY repair. Собственно интересует как уменьшить температуру включения вентилятора на охлаждение двигателя. Надо перепрошивать мозги или можно в них влезть и изменить параметр, не опасно ли это для мозгов? Или может ещё как. Зачем: все опять же из-за АКПП, как я прочитал у двигателя температура срабатывани   Собственно интересует как уменьшить температуру включения вентилятора на охлаждение двигателя. Надо перепрошивать мозги или можно в них влезть и изменить параметр, не опасно ли это для мозгов? Или может ещё как.

    Это интересно! Наиболее популярной моделью Chevrolet по праву является Camaro. История Камаро начинается с 1966 года. Название взято от слова «Комрад» - товарищ. Мощное авто быстро завоевало рынок в этом сегменте. Авто вышло не только мощным, но и эстетически привлекательным. Не зря Camaro постоянно встречается в различных кинокартинах.

    Главная Автомобили - Шевроле Chevrolet Cruze года выпуска, бензиновые двигатели F16D, F18D - руководство по эксплуатации. поиск по сайту. содержание..  При достижении охлаждающей жидкостью температуры 95 ’С вентилятор включается с малой скоростью вращения. При температуре жидкости 96 'С блок управления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 82 °С электровентилятор выключается. На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера.

    Mazda Premacy год Tai Ding. Поэтому и срабатывал вентилятор охлаждения. Искать только в этом форуме? Стрелка температуры при этом всегда находится на одной отметке.

    Постоянно работает вентилятор на Шевроле Круз | Авто-помощь

    Подскажите кто знает, ещё лучше посмотрите у себя на автомобиле температуру включения вентилятора. А то у меня что то есть подозрение что у меня на крузе не работает первая скорость вкл вентилятора. Сегодня посмотрел elm температуру вкл, вентилятор сработал на градусах и кажется что он работает слишком шумно.

    Вот у Antonick всё расписано по скоростям вкл вентилятора на 1. У меня открывается термостат на 97, вентилятор начинает вентилировать на Тоже подозреваю, что вторая скорость сразу.

    Достал блок с термопредохранителем, он цел. Я так думаю, что сейчас холодно, алгоритм включения непрямой скорей всего, учитывается температура внешняя, на ходу и без вента должно охлаждаться, поэтому сбить темп сразу вторая включается аварийно, я долго на месте газовал, чтоб нагреть… А чтоб вторую скорость посмотреть, включи на теплом паркинге, под моллом гденьть, кондиционер, через минуту вторая включится.

    На днях поменял на 92 механический, при этом вентилятор стал включаться в районе 92х градусов… Я так понимаю, что стоит два датчика температуры: Хотя читал, что в мозгах шьют именно температуры….

    Лада Vesta Лaймовaя Красоткa. ГАЗ 31 02 8-ой гараж Горбачева. Лада Золотая Копейка-Чемпион. Купить машину на auto. Ранее Магнитола от авео Далее "Новый" авто.

    Это же про термос 87 град. Ответ на комментарий Antonick , написанный 10 месяцев назад. А мне надо знать для 1,6. Ответ на комментарий vanilla-krc , написанный 10 месяцев назад. Мне кажется на 1,6 должен вкл на , но могу и ошибаться.

    Шевроле авео т300 Замена датчика ошибка 89

    Работа вентилятора охлаждения двигателя: принцип работы, причины неполадок

    Как известно, во время работы автомобильного двигателя происходит сгорание топлива. При этом образуется большое количество тепла в рамках преобразования тепловой энергии в механическую. При этом излишки тепла необходимо отводить от ДВС во внешнюю среду для предотвращения перегрева механизмов и деталей.

    Сам двигатель не должен перегреваться выше оптимальных 80-90°C. Для этого задействуются специальные устройства, которые в комплексе образуют систему охлаждения. Системы охлаждения также разделяются на два типа: жидкостную и воздушную. В современных автомобилях  эти два типа систем совмещены и являются гибридными.

    Хотя основной принято считать жидкостную систему, отдельного внимания заслуживает и воздушное охлаждение, без которого при определенных условиях двигатель автомобиля неизбежно перегреется. Давайте рассмотрим систему воздушного охлаждения и ее неисправности более подробно.

    Содержание статьи

    Неисправности вентилятора системы охлаждения: признаки и способы устранения

    Как уже было сказано выше, двигатель внутреннего сгорания является сложной системой, требующей бесперебойной работы системы охлаждения. Иначе произойдет перегрев силовой установки, что может привести к поломке и, следовательно, дорогостоящему ремонту.

    Жидкостная система охлаждения, по которой циркулируют специальные охлаждающие жидкости (антифриз/тосол), является  закрытой. В двух словах, принцип работы жидкостной системы охлаждения заключается в том, что во время работы двигателя через его рубашку (каналы в БЦ и ГБЦ) циркулирует жидкость, которая отводит лишнее тепло от нагретых деталей.

    Затем горячая жидкость попадает в радиатор, охлаждается и снова возвращается в двигатель для его охлаждения. Во время прохождения радиатора нагретая  ОЖ попадает в сеть тонких трубочек. Это способствует ее быстрому охлаждению. Также набегающим потоком воздуха при движении ТС  излишки тепла выносятся за пределы подкапотного пространства машины.

    Однако если воздуха недостаточно (во время простоя в пробках или при работе двигателя на холостом ходу), жидкостная система часто не справляется с задачей. Тогда в работу вступает вентилятор радиатора.  Другими словами, подключается воздушная система охлаждения.

    Важно понимать, что только при взаимодействии этих двух систем происходит эффективное охлаждение двигателя. Если просто, термовыключатель вентилятора (датчик вентилятора) срабатывает и вентилятор включается. В результате создается поток воздуха и вентилятор работает до того момента, пока не будет достигнута оптимальная температура.

    Затем, получив сигнал датчика о понижении температуры,  вентилятор радиатора отключается. Кстати,  единого стандарта  по месту установки вентилятора  также не существует. Его могут расположить как перед радиатором, так и за ним. Также нет и четких стандартов касательно самой конструкции вентилятора.

    Он состоит, как минимум, из четырех лопастей, скрепленных вместе под специальным углом для максимального забора и подачи воздуха. Самой популярной  стала крыльчатка на 8 лопастей. По конструкции привод вентилятора можно разделить на 3 типа:

    • механический
    • гидромеханический;
    • электрический;

    Сегодня первый тип практически не используется, особенно на гражданских автомобилях, хотя остается на мощных внедорожниках как наиболее надежный. Второй тип также постепенно отходит на задний план. В любом случае, при выходе устройства из строя необходима немедленная диагностика и устранение причины поломки.

    При этом проверка зачастую может быть проведена самостоятельно. Обратите внимание, во время диагностики вентилятор может внезапно заработать и его лопасти серьезно травмируют человека. В особой зоне риска оказываются пальцы.

    Проверка вентилятора системы охлаждения

    Итак, при поломке современного вентилятора, нужно учитывать, что они  зачастую электрические. Как правило, проблема кроется в проводке, датчиках, предохранителях и т.д. Среди основных неисправностей вентилятора можно выделить наиболее распространённые случаи, когда вентилятор охлаждения:

    1. Не включается.
    2. Не выключаются.
    3. Рано включается.
    4. Неправильно направляет потока воздуха.

    Можно проконтролировать работу вентилятора несколькими способами. Если вентилятор не включился, возможно, он не получил необходимый сигнал. В этом случае, в первую очередь, проверяется вся цепочка передачи этого сигнала. Для этого с помощью тестера определяется, есть ли питающее напряжение. Если его нет, то проблема в перегоревшем предохранителе или плохом контакте.

    Подавая напряжение на сам вентилятор, проверяется именно его исправность. Если он будет крутиться, значит, проблема не в нем. Если же вентилятор не крутится,  лучше обратиться в автосервис. Доехать до СТО можно своим ходом, придерживаясь определённых правил:

    • Двигаться со скоростью, не менее 60 км/ч. Тогда функцию сломанного вентилятора выполнит набегающий воздух.
    • Включить на максимум печку во время езды, чтобы лишнее тепло вывелось в салон. В салоне будет жарко, зато повышаются шансы на то, что мотор не перегреется;
    • Следить за стрелкой температуры двигателя на панели. При ее приближении к красной зоне нужно остановить автомобиль, открыть капот, охладить мотор.

    При проверке температурного  датчика, его провода отсоединяются и замыкаются между собой. Если проблема в нем, то вентилятор заработает. В таком состоянии можно доехать до ближайшей СТО для ремонта. А если вентилятор не работает, значит его, скорее всего, нужно менять.

    Если же вентилятор радиатора, наоборот, работает не останавливаясь, значит проблемы в термодатчике, замыкании проводов или в «залипании» контактов реле, когда его контакты не могут разомкнуться и напряжение для работы вентилятора продолжает подаваться.

    Причиной постоянной работы вентилятора охлаждения также может стать термостат, отвечающий за поддержание оптимальной температуры двигателя. При превышении температуры антифриза более 90°C, открывается специальный клапан между большим и малым кругом системы охлаждения.

    При поломке термостата этот клапан заклинивает, антифриз нередко движется только по малому кругу (не попадая в радиатор для остывания). В результате вентилятор будет работать все время.

    Определить эту проблему несложно. Если при ощупывании шлангов  радиатора они будут холодными, а сам двигатель горячим, значит проблема в термостате . Добавим, что обычно заклинивание клапана термостата  можно решить, постучав по его корпусу. Если это не помогает, значит устройство необходимо снимать и менять.

    • Еще вентилятор может включаться раньше необходимости. Скорее всего, это поломка термодатчика, который подлежит замене. Также надо учитывать типы датчиков. Они могут быть рассчитаны на разную температуру (так называемые «летние» и «зимние» термодатчики). Они работают с учетом заданной температуры. Если используется «зимний» датчик, необходимо знать, что он запаздывает и включается немного позже.

    В таком случае вентилятор включится до появления сигнала о перегреве. Получается, создается эффект преждевременного включения. Данная ситуация нарушением не является. Если же вентилятор обдувает не двигатель, а радиатор, значит он неправильно установлен. Возможно, были  спутаны клеммы при подключении или допущены ошибки. Так или иначе, необходимо произвести правильное переподключение вентилятора.

    Что в итоге

    Рассмотрев особенности работы вентилятора радиатора, становится очевидным тот факт, что система охлаждения ДВС в комплексе и сам вентилятор охлаждения двигателя  позволяют поддерживать  необходимый температурный режим ДВС.

    Также важно понимать, что бесперебойная работа системы охлаждения зависит от слаженной работы всех составных частей. Например, в норме вентилятор включается при повышении температуры двигателя выше 90°C для его охлаждения, а затем должен отключаться.

    Если же вентилятор выходит из строя или работает некорректно, при перегреве мотора неизбежен дорогостоящий или капитальный ремонт.  При этом причин для сбоев и нарушений во включении вентилятора много, так как электронные  и механические части устройства в процессе эксплуатации нередко дают сбои.

    Однако на практике зачастую можно самостоятельно провести диагностику проблемного устройства, выявить причину поломки и, по возможности, устранить неполадки. Напоследок отметим, что большинства проблем, связанных с перегревом двигателя, можно избежать путем профилактических проверок, а также регулярной очистки клемм и контактов вентилятора охлаждения.

    Читайте также

    Tech Q&A: Правильное расположение переключателя вентилятора

    При мониторинге системы охлаждения снимайте показания температуры в точке, где охлаждающая жидкость наиболее горячая; на большинстве американских двигателей V8 он находится на корпусе термостата или рядом с ним. Большой блок в нашем C10 устойчиво работает при температуре 195 градусов благодаря радиатору PRC и двум 16-дюймовым вентиляторам от GC Cooling.

    Coolant Conundrum

    Рик Миллер, по электронной почте: Я недавно где-то читал о владельце автомобиля, который подключил датчик вентилятора к своему водяному насосу с переключателем вентилятора, установленным на включение при 230 градусах.Разве водяной насос не был бы неправильным местом для его установки? Я думаю, что к тому времени, когда вода, выходящая из радиатора, достигнет 230 градусов, двигатель будет очень горячим.

    Джон МакГанн: Рик, вы абсолютно правы, и этот двигатель, вероятно, недолго для этого мира с фанатами, настроенными таким образом. Теоретически выходное отверстие радиатора и водяной насос должны быть самой «холодной» частью системы охлаждения автомобиля, когда двигатель прогрет до рабочей температуры и термостат открыт. В большинстве автомобилей, с которыми мы имеем дело, водяной насос всасывает охлаждающую жидкость с выпускной стороны радиатора и проталкивает ее в блок двигателя.Охлаждающая жидкость проходит через блок вверх к головкам цилиндров и выходит из двигателя в корпусе термостата. Оттуда он возвращается в радиатор для охлаждения. Температурный зонд следует подключать к системе, в которой охлаждающая жидкость наиболее горячая, - как правило, к корпусу термостата, в прилегающих к нему каналах охлаждающей жидкости или в водяной рубашке головок цилиндров.

    Вы упомянули, что переключатель контроллера вентилятора установлен на 230 градусов, и хотя некоторые контроллеры вторичного рынка имеют диапазон температур от 150 до 240 градусов, я бы никогда не хотел видеть такую ​​высокую температуру охлаждающей жидкости.Да, большинство новых автомобилей работают при температуре охлаждающей жидкости от 200 до 220 градусов, но они делают это с помощью большого радиатора и современных электронных средств управления, которые регулируют такие параметры, как время зажигания, для компенсации. Одним из преимуществ высоких температур охлаждающей жидкости является то, что конденсат и загрязнение топлива в моторном масле по существу более легко выкипают, что приводит к более длительным интервалам между заменами масла и уменьшению вероятности образования шлама и отложений в двигателе.

    Хотя вы не упомянули, о какой машине говорите, раз уж вы спрашиваете нас по телефону Car Craft , мы предполагаем, что это более старая машина - и, скорее всего, карбюраторная (что-то вроде моего 1978 года Малибу).В этой машине у меня есть термостат на 170 градусов, вентилятор с семилопастным сцеплением и стандартный двухрядный радиатор. Это Gen I 350 с алюминиевыми головками Trick Flow, степенью сжатия 10,0: 1 и стандартным распределителем HEI с общей синхронизацией 32 градуса опережения зажигания. У меня есть механический датчик температуры Auto Meter, вставленный в канал охлаждающей жидкости рядом с корпусом термостата. В городе обычно температура двигателя составляет около 175 градусов. Под нагрузкой и при более высоких оборотах двигателя, например при подъеме на уклон на автостраде, температура в системе охлаждения может достигать 190 градусов.Даже в самые жаркие дни я ни разу не видел, чтобы температура охлаждающей жидкости превышала 200 градусов.

    Исключение составляют двигатели семейства Chevy LT1 / LT4 1990-х годов с системой охлаждения с обратным потоком. Однако в этих двигателях водяной насос прикреплен к блоку цилиндров и выталкивает охлаждающую жидкость из радиатора в каналы, которые направляют ее вверх и в головки цилиндров, заливая их самой холодной охлаждающей жидкостью. Оттуда охлаждающая жидкость стекает в блок, где через отдельные каналы снова поступает в насос к радиатору.Эти водяные насосы имеют датчик температуры охлаждающей жидкости, подключенный к «горячему» каналу, который измеряет температуру охлаждающей жидкости непосредственно перед тем, как она выходит из насоса на пути к радиатору. Фактически термостат находится на впускной стороне водяного насоса.

    Если речь идет о двигателе LT1, то установка триггера вентилятора здесь будет правильным, потому что он отбирает самую горячую охлаждающую жидкость в системе охлаждения. Однако я лично установил температуру срабатывания чуть ниже 230 градусов. Если вам интересно, почему Chevrolet переключился на систему охлаждения с обратным потоком для этой версии small-block, это было сделано как для уменьшения выбросов, так и для улучшения характеристик двигателя.Поскольку головки цилиндров являются самой горячей частью двигателя, эта система была разработана для поддержания равномерного и последовательного охлаждения головок цилиндров, чтобы двигатель мог безопасно работать с более высокими степенями сжатия (по сравнению с его предшественниками) и большим опережением зажигания, и эти двигатели сделали это. увеличивают мощность и расход топлива немного лучше, чем двигатели TPI, которые они заменили.

    Посмотреть все 6 фотографий В автомобиле Malibu 1978 года выпуска Car Craft используется вентилятор с семилопастным сцеплением от двигателя Cadillac 500ci. Со штатным радиатором редко можно увидеть температуру охлаждающей жидкости выше 190 градусов.См. Все 6 фотографий Хороший способ контролировать эффективность радиатора - с помощью этой термо-заглушки от Mr. Gasket. Он измеряет температуру охлаждающей жидкости на выпускной стороне радиатора. Сравнивая с показаниями температуры охлаждающей жидкости на термостате, вы можете определить, достаточно ли велики ваш радиатор и вентиляторы. См. Все 6 фото

    Устранение неполадок электрического вентилятора охлаждения

    Электрический вентилятор охлаждения, который не включается, когда он должен перегрев и плохая охлаждающая способность кондиционера.

    ЭКСПЛУАТАЦИЯ ЭЛЕКТРИЧЕСКОГО ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

    Электрический вентилятор охлаждения обычно устанавливается за радиатором. На некоторых автомобилях с большими и широкими радиаторами может быть два вентилятора охлаждения или отдельный вентилятор для конденсатора кондиционера.

    Вентилятор работает только тогда, когда это необходимо для охлаждения двигателя. Датчик охлаждающей жидкости двигателя или отдельный датчик температуры двигателя используется для контроля температуры двигателя. При первом запуске холодного двигателя дополнительное охлаждение не требуется, поэтому вентилятор не включается, пока двигатель не достигнет нормальной рабочей температуры (от 195 до 215 градусов).Затем вентилятор будет включаться и выключаться по мере необходимости для поддержания температуры охлаждающей жидкости. Таким образом, вентилятор работает в основном на холостом ходу или на низких оборотах, когда двигатель имеет нормальную температуру.

    На некоторых моделях автомобилей более поздних версий вентилятор охлаждения может изменять скорость, чтобы увеличивать или уменьшать охлаждение по мере необходимости. Некоторые вентиляторы могут иметь диапазон низких, средних и высоких скоростей, в то время как другие имеют дополнительные настройки скорости.

    ВНИМАНИЕ: Цепи вентилятора на многих автомобилях имеют проводку, поэтому вентилятор может включиться в любое время, независимо от того, работает двигатель или нет.Помните об этом, если вы работаете в моторном отсеке и двигатель горячий. Держите пальцы и инструменты подальше от лопастей вентилятора.

    Вы можете услышать, как работает вентилятор, когда выключаете двигатель после поездки. Это нормально. Но вентилятор должен выключиться через несколько минут, пока двигатель остынет.

    Вентилятор также включается при включении кондиционера, чтобы обеспечить дополнительный поток воздуха через конденсатор для обеспечения хорошего охлаждения. Это может произойти независимо от температуры двигателя или скорости автомобиля.

    Вентилятор обычно не требуется, когда транспортное средство движется достаточно быстро, чтобы поток воздуха через решетку охладился (обычно на скорости выше 30 миль в час).

    ПОЧЕМУ ИСПОЛЬЗУЮТСЯ ВЕНТИЛЯТОРЫ С ЭЛЕКТРИЧЕСКИМ ОХЛАЖДЕНИЕМ

    Одна из причин, по которой на многих транспортных средствах используются электрические вентиляторы охлаждения вместо механических вентиляторов с ременным приводом, заключается в улучшении экономии топлива и снижении шума вентилятора, особенно на скоростях шоссе. Вентилятор с ременным приводом может потреблять до 12 или более лошадиных сил в зависимости от частоты вращения двигателя и охлаждающей нагрузки.

    ЦЕПЬ ЭЛЕКТРИЧЕСКОГО ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

    Цепь питания вентилятора, чувствительная к температуре, включает вентилятор только тогда, когда требуется дополнительное охлаждение. В старых приложениях работа вентилятора обычно контролируется температурным переключателем, расположенным в радиаторе или на двигателе. Когда температура охлаждающей жидкости превышает номинальное значение переключателя (обычно от 195 до 215 градусов по Фаренгейту), переключатель замыкается и активирует реле в моторном отсеке, которое подает напряжение на вентилятор. Затем вентилятор продолжает работать до тех пор, пока температура охлаждающей жидкости не упадет ниже точки размыкания переключателя.Отдельный контур включает вентилятор при включении муфты компрессора кондиционера.

    В новых автомобилях с компьютеризированным управлением двигателем работа вентилятора часто регулируется модулем управления трансмиссией (PCM) или модулем управления вентилятором. PCM может использовать входные данные датчика охлаждающей жидкости двигателя, температуры окружающего воздуха, датчика скорости автомобиля и других датчиков для определения момента включения вентилятора. В приложениях с переменной скоростью вращения вентилятора PCM генерирует сигнал включения-выключения для двигателя вентилятора («широтно-импульсная модуляция»), который заставляет вентилятор работать быстрее или медленнее.

    ПРОБЛЕМЫ ЭЛЕКТРИЧЕСКОГО ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

    Отказ вентилятора, отказ реле вентилятора или цепи управления - плохая новость, поскольку это может привести к перегреву двигателя. В приложениях с регулируемой скоростью вращения вентилятора двигатель может также перегреться, если скорость вращения вентилятора не увеличивается, когда требуется дополнительное охлаждение. Вентилятор может работать, но он работает только на низкой скорости, которая может быть недостаточно быстрой, чтобы предотвратить перегрев.

    Шесть факторов могут помешать включению электрического вентилятора системы охлаждения:

    • Неисправность переключателя температуры, датчика охлаждающей жидкости или другого датчика
    • Термостат двигателя застрял в ОТКРЫТОМ состоянии (двигатель никогда не нагревается настолько, чтобы включить вентилятор)
    • Неисправное реле вентилятора
    • Проблема с проводкой (перегоревший предохранитель, ослабленный или корродированный разъем, короткое замыкание, обрыв и т. Д.)
    • Неисправный двигатель вентилятора
    • Неисправен модуль управления вентилятором

    БЫСТРАЯ ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

    Один из способов быстрой проверки цепи вентилятора - запустить двигатель и включить кондиционер на макс. Если вентилятор работает, двигатель вентилятора, реле, предохранитель и проводка в порядке. Но этот тест не говорит вам, включают ли переключатель температуры или датчик температуры и PCM питание вентилятора при высоких температурах охлаждающей жидкости.

    В приложениях с переменной скоростью вращения вентилятора стратегия работы PCM, вероятно, учитывает входные данные от различных датчиков, чтобы определить, с какой скоростью вентилятор должен вращаться.Если какие-либо из этих входов неисправны из-за неисправного датчика или неисправности проводки, PCM может не запускать вентилятор достаточно быстро, чтобы двигатель оставался холодным. Если горит индикатор Check Engine и имеется один или несколько кодов неисправности датчика (особенно код датчика охлаждающей жидкости, код датчика температуры воздуха или код датчика скорости автомобиля), ошибочный входной сигнал от датчика может влиять на нормальную работу охлаждающего вентилятора. Диагностика и устранение неисправности датчика должны восстановить нормальную работу вентилятора.

    Чтобы проверить температуру, при которой включается вентилятор, выключите кондиционер и оставьте двигатель работать, пока он не достигнет нормальной рабочей температуры.Большинство вентиляторов должны включаться, когда температура охлаждающей жидкости достигает примерно 200–230 градусов. Если вентилятор не включается, что-то в цепи управления неисправно. Затем следует проверить сопротивление на датчике температуры или переключателе, а также проверить напряжение на обеих сторонах реле (вам, вероятно, понадобится электрическая схема контура охлаждения вентилятора на вашем автомобиле, чтобы определить клеммы реле и электрические соединения).

    Сам двигатель вентилятора можно проверить с помощью перемычек. Отсоедините соединительный разъем на вентиляторе и используйте перемычки от аккумулятора, чтобы направить питание непосредственно на вентилятор.Если двигатель вентилятора исправен, вентилятор должен вращаться с нормальной скоростью при напряжении 12 вольт. Шум в подшипниках или более медленная, чем обычно, скорость указывают на износ двигателя.





    Другие статьи по системе охлаждения:

    Проблемы реле электрического вентилятора охлаждения

    Перегрев: причины и способы устранения

    Устранение неполадок муфты вентилятора охлаждения

    Обслуживание системы охлаждения

    Горит сигнальная лампа температуры. Что вы должны сделать?

    Ремонт ремней и шлангов

    Проверки и изменения охлаждающей жидкости в наши дни стали более сложными

    Универсальная охлаждающая жидкость: один антифриз для всех?

    Heater Service

    Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

    Нужна информация из руководства по заводскому обслуживанию для вашего автомобиля?

    Mitchell 1 DIY eautorepair manuals

    Описание переключателей и датчиков охлаждения

    -Майкл Хардинг, июль 2017 г.

    Когда автомобили начали покидать выставочный зал с впрыском топлива, мы стали видеть больше датчиков и переключателей, чем когда-либо прежде.Это начало усложняться, потому что для электронного впрыска топлива требуется специальный датчик температуры для компьютера, отдельный от датчика, используемого для датчика.

    И затем был еще один отправитель, который использовался для электрических охлаждающих вентиляторов, и эти три датчика температуры обычно не используются совместно компонентами, поскольку они используются для разных целей. В конце концов, вентиляторы могут запускаться компьютером EFI, а датчики могут питаться от компьютера, который хранит все данные благодаря бортовой диагностике (OBD).

    Для классических автомобилей для управления датчиком датчиком является переменный резистор, который медленно пропускает большее количество тока к датчику по мере того, как двигатель нагревается. Если вы снимете провод с этого передатчика и заземлите его, вы, по сути, отправляете полный ток на свой датчик, и он должен зафиксироваться на самом высоком показании температуры на самом датчике.

    Компьютер EFI использует аналогичный отправитель, который компьютер интерпретирует по сопротивлению отправителя. Холодный двигатель дает статическую температуру около комнатной, и по мере того, как двигатель работает на холостом ходу / работает, сопротивление уменьшается и отправляет эту информацию на компьютер, так же, как это происходит с датчиком температуры.


    Так как это двухпроводной отправитель напрямую от производителя, герметик резьбы приемлем и не будет мешать работе отправителя. Однопроводной датчик должен быть установлен без герметика для резьбы или ленты, поскольку он основан на заземлении впускного коллектора.

    Однако для охлаждающего вентилятора требуется датчик температуры другого типа, аналогичный тому, который используется в наших наборах реле вентилятора. Этот отправитель содержит переключатель, а не переменный резистор, и он либо включен, либо выключен.Холодный двигатель обеспечивает разрыв цепи, и ток не может течь от датчика к реле вентилятора. Как только температура поднимется до установленного уровня, в данном случае около 185 градусов, переключатель замыкается. Это замыкает цепь заземления, и если все подключено правильно, реле вентилятора замыкается, и вентиляторы включаются. Вы получите тот же результат, если заземлите провод от реле напрямую; он замыкает цепь.

    Совместное использование передатчика реле вентилятора с датчиком: плохая идея

    Поскольку датчик реле вентилятора является просто переключателем, он не определяет переменные температуры, как это делает типичный датчик датчика.Если у вас температура охлаждающей жидкости 125 градусов, это то же самое, что и 0 для отправителя, и он выключен. Если у вас температура охлаждающей жидкости 210 градусов, это то же самое, что увидеть 185 градусов, и он включен. Этот отправитель определяет 185 градусов и включается, а когда температура падает примерно до 175 градусов, он отключается; Окно около 10 градусов - это разница между включением и выключением.

    По этой причине реле-отправитель нельзя использовать совместно или для датчика температуры внутри автомобиля. Нам позвонил клиент, и после нескольких месяцев, когда все работало нормально, у него внезапно возникли проблемы с системой охлаждения.После некоторого разговора выяснилось, что изменилось единственное, что он добавил датчик температуры под приборную панель. Он хотел сохранить заводской датчик, который читал только от C до H, но хотел дополнительный датчик, который бы сообщал ему, какова фактическая температура. Однако у него не было дополнительного порта во впускном коллекторе для нового отправителя, поэтому он использовал отправитель реле вентилятора и прикрепил к нему свой новый провод. Это вызвало несколько проблем и несколько ложных показаний.


    Наш датчик охлаждающего вентилятора - это переключатель включения / выключения.При подключении измерительного провода, для которого требуется датчик с переменным сопротивлением, сигнал с реле похищается. В результате вентиляторы вообще не включаются.

    При подключении его провода передачи датчика к датчику реле вентилятора произошли две вещи: он украл сигнал, предназначенный для реле, и когда температура достигла 185 градусов, он по существу заземлил датчик, отправив его на максимальное значение. Поскольку электричество будет идти по пути наименьшего сопротивления (а короткое - это самый прямой путь), реле никогда не получало сигнал, и вентиляторы больше не включались.Хотя он видел, что на его новом датчике температуры быстро поднимаются 240-250 градусов, а вентиляторы не нажимают, он немедленно все выключил - что на самом деле хорошо.

    Если бы он продолжал ездить по городу, его температура, вероятно, достигла бы более 220, и его поклонники, вероятно, никогда бы не включились, потому что датчик украл этот сигнал. Выключившись там, где он отключился, он, вероятно, был всего около 185 градусов - точка, в которой включается отправитель, - а не более высокая температура, видимая на датчике.Он также отметил, что его заводская шкала еще не закончилась в зоне «Н».

    Извлеченный здесь урок состоит в том, что нельзя использовать один датчик температуры для двух компонентов, если для обоих этих компонентов просто не требуется сигнал включения или выключения. Производители манометров будут включать отправителя вместе с их манометром и рекомендовать не использовать отправителя от другой компании или манометр из-за различий в показаниях. Всегда лучше использовать только отправителя, который поставляется с вашим компонентом, будь то датчик или комплект реле.


    Если вы подключите провод датчика к датчику реле вентилятора, вы не увидите показания, пока температура не достигнет 185 градусов, когда датчик включится, а затем датчик зафиксируется, давая ложное показание.

    Итак, что вы можете сделать, если у вас нет дополнительных портов для нового отправителя? Мы ответим на этот вопрос ниже, потому что есть несколько сложных вариантов, которые дадут вам еще один или два порта, и иногда вам просто нужно проявить немного творчества. Мы покажем вам два простых и доступных метода.

    Заканчиваются порты для отправителей

    Одна из распространенных проблем, которые мы наблюдаем со старыми впускными коллекторами, заключается в том, что у людей, как правило, заканчиваются порты, когда они модернизируют свой автомобиль современными удобствами, такими как впрыск топлива и электрические вентиляторы охлаждения.Для большинства комплектов преобразования EFI (предназначенных для замены карбюратора на фланцевом коллекторе 4150) потребуется специальный датчик температуры, поэтому тот, который используется для датчика температуры, нельзя использовать совместно. Добавьте электрический охлаждающий вентилятор, и есть еще один порт, необходимый коммутатору для включения реле. Одним из преимуществ комплектов преобразования EFI является то, что имеется специальный выход для использования реле электрических вентиляторов, а контроллер EFI может использоваться для включения вентиляторов при заданной температуре и повторного выключения, когда температура падает ниже определенной точки.Однако отправителем EFI по-прежнему является второй порт, которого нет на некоторых старых впускных коллекторах.

    Вы можете проявить изобретательность, но важно помнить, что вы хотите, чтобы отправитель получал доступ к показаниям охлаждающей жидкости снизу термостата, а не сверху. Таким образом вы сможете получить правильные показания температуры.

    Даже если ваш впускной коллектор имеет только одно отверстие для датчика температуры, еще не все потеряно. Есть способы обойти это, используя прокладку термостата или латунный тройник.Тем не менее, вы должны быть уверены, что эти методы по-прежнему обеспечивают доступ к потоку охлаждающей жидкости из-под термостата - во впускном отверстии, где температура охлаждающей жидкости двигателя повышается в первую очередь. Если ваш отправитель считывает температуру после открытия термостата, возможно, он не работает должным образом.

    Чтобы использовать порт от шланга обогревателя, можно использовать простой латунный тройник, как на рисунке выше. Это позволяет по-прежнему подсоединять шланг, а также использовать дополнительный порт для нового отправителя. Эти латунные фитинги можно найти во многих магазинах автозапчастей, таких как NAPA, или в магазинах товаров для дома.Эта опция предоставляет один дополнительный порт для тех, кто все еще использует нагреватель. Если вы не используете обогреватель, вы можете легко закрыть один порт (обычно в корпусе водяного насоса) и использовать другой порт на входе для отправителя комплекта реле.

    Другой вариант, который доступен на Summit и Jegs, - это купить прокладку корпуса термостата. Эта полудюймовая прокладка вставляется между впускным коллектором и корпусом термостата и обеспечивает два дополнительных порта для дополнительных датчиков и переключателей.Если нужен только один, второй можно подключить. Лучше всего убедиться, где у вас больше всего места / доступа для отправителя, прежде чем заклеивать все, поэтому сделайте несколько пробных примерок и убедитесь, что вы можете установить отправителя после того, как прокладка будет на месте. Также важно убедиться, что для однопроводных передатчиков вы не должны использовать герметик для резьбы или ленту на любой из фитингов.


    Даже если вы используете прокладку корпуса термостата, убедитесь, что термостат находится над прокладкой, если это возможно, а не под ней, чтобы датчик считывал температуру до того, как термостат откроется.


    Датчик / переключатель

    Следует ли включать вентилятор или автоматический режим?

    «Охлаждение» и «нагрев», пожалуй, наиболее часто используемые режимы термостата. Настройки вентилятора «вкл.» И «авто» имеют полезные функции, но, возможно, их сбивают с толку. Правильное использование термостата может существенно повлиять на домашний комфорт и на экономию на счетах за электроэнергию в Северной Вирджинии.Следующие советы можно использовать в качестве руководства для настройки термостата и понимания эффективности системы HVAC.

    Основы режима вентилятора

    Термостат контролирует две основные функции кондиционера: охлаждение и воздушный поток. Охлаждение регулируется настройкой температуры термостата. Воздушный поток контролируется режимами вентилятора «вкл» и «авто». Когда вентилятор находится в режиме «включено», вентилятор кондиционера работает непрерывно. В «автоматическом» режиме вентилятор включается и выключается синхронно с охлаждающими компонентами.

    Выбор между «Вкл.» И «Авто»

    У обеих настроек термостата есть свои преимущества и недостатки.

    • Энергоэффективность - Если термостат установлен в положение «включено», вентилятор будет работать непрерывно, потребляя больше ваших долларов за электроэнергию.

    • Осушение и комфорт - Осушение - это побочный эффект процесса охлаждения. Влажность воздуха конденсируется на змеевике испарителя и удаляется из жилых помещений.Если кондиционер установлен в положение «включено», продолжающийся поток воздуха просто испарит конденсат, прежде чем он сможет стекать и стекать, в результате чего воздух в помещении будет слишком сухим для комфорта. «Авто» выигрывает для лучшего осушения.

    • Качество воздуха в помещении - В режиме «включено» воздух непрерывно циркулирует через воздушный фильтр. Это удалит больше загрязняющих веществ, переносимых по воздуху, чем «авто», что приведет к лучшему качеству воздуха в помещении.

    • HVAC износ - В положении «включено» двигатель нагнетателя запускается чаще, что приводит к большему износу.Однако при плановом и профессиональном профилактическом обслуживании это может не быть проблемой.

    В целом, вам может быть удобнее использовать «автоматический» режим чаще для лучшего осушения и снижения счетов за электроэнергию. Кроме того, используйте потолочные вентиляторы для улучшения движения воздуха и большей экономии энергии.

    Для получения дополнительной информации об использовании и настройке термостата для повышения энергоэффективности свяжитесь с отделом отопления и кондиционирования Brennan по телефону (703)763-0399 .Мы предоставляем надежные и квалифицированные услуги Вудбриджу и его окрестностям с 1979 года.

    Изображение предоставлено Shutterstock.com

    Управление вентиляторами

    Расположение крышки радиатора, установленной сверху
    В системе охлаждения более высокое давление соответствует более высокой температуре кипения охлаждающей жидкости. Более высокое давление охлаждающей жидкости также более эффективно передает тепло от головок цилиндров. Рекомендуется использовать крышку радиатора с максимальным номинальным давлением, на которое рассчитан радиатор.Хладагент обычно достигает 16-18 фунтов на квадратный дюйм из-за расширения до 200 ° F. Однако, если двигатель действительно перегреется из-за внешних факторов, давление внутри системы охлаждения может достигнуть 28 фунтов на квадратный дюйм. После открытия крышки радиатора и выпуска охлаждающей жидкости двигатель не будет охлаждаться до тех пор, пока он не будет выключен и пока не будет добавлена ​​дополнительная охлаждающая жидкость. Крышка радиатора - это, по сути, «предохранительный клапан», поэтому всегда используйте крышку радиатора с самым высоким давлением, которое может выдержать радиатор. Если вы не уверены в номинальном давлении для вашего радиатора, узнайте у производителя максимальное рекомендуемое рабочее давление.
    Расположение крышки радиатора поперечного потока
    Радиаторы поперечного потока с баками, расположенными по бокам от активной зоны, используются в закрытых системах. Крышка радиатора всегда должна располагаться в самой высокой точке системы охлаждения и со стороны низкого давления (после сердечника радиатора). Радиаторы с поперечным потоком, установленные выше двигателя, идеально подходят, потому что крышка находится на баке, который подсоединен к впускному отверстию водяного насоса. Эта конфигурация дает три преимущества: 1 - крышка находится в самой высокой точке системы, позволяя любому воздуху перемещаться в область чуть ниже крышки.В случае, если крышка вентилируется из-за чрезмерного давления, воздух выйдет первым. 2 - Эта область имеет самую низкую скорость в системе, что позволяет воздуху отделяться от охлаждающей жидкости даже при высоких оборотах двигателя. 3 - Крышка расположена на стороне низкого давления (всасывания) системы, поэтому на нее не влияет давление, создаваемое водяным насосом.

    Термостаты потока воды
    Термостат - это устройство с регулируемой температурой, установленное в системе охлаждения, которое открывается и закрывается для регулирования потока охлаждающей жидкости в радиатор.Он открывает клапан в термостате, позволяя потоку охлаждающей жидкости при заданной температуре, и закрывает, останавливая поток, когда температура охлаждающей жидкости падает. Термостаты доступны в диапазоне от 160 ° до более 200 °. Старые автомобили с системами охлаждения открытого типа и классическими двигателями обычно используют термостат с более низкой температурой. Эти двигатели работают при более низких температурах, и потеря охлаждающей жидкости может произойти в открытой системе, если система перегреется. Новые автомобили, оснащенные закрытыми системами, эксплуатируются при более высоких температурах системы, что способствует сокращению выбросов и не теряет охлаждающую жидкость, потому что она возвращается в систему при охлаждении.Не рекомендуется использовать какой-либо послепродажный корпус термостата, который устанавливает крышку радиатора непосредственно над местом расположения термостата или который крепит крышку радиатора в верхнем шланге охлаждающей жидкости. Оба этих типа корпуса плохо спроектированы и будут выталкивать охлаждающую жидкость из крышки на высоких оборотах.

    Поток охлаждающей жидкости через систему
    В старых автомобилях использовались крышки радиаторов низкого давления с вертикальными радиаторами. На высоких оборотах давление водяного насоса превысит номинальные характеристики крышки радиатора и вытеснит охлаждающую жидкость, что приведет к перегреву двигателя.Многие ошибочно полагали, что эти ситуации были вызваны тем, что охлаждающая жидкость протекала через радиатор так быстро, что не успевала остыть. Некоторые добавили ограничители или замедлили скорость водяного насоса, что предотвратило вытеснение охлаждающей жидкости и позволило двигателю работать более прохладно. Однако в автомобилях, построенных за последние тридцать лет, использовались радиаторы с поперечным потоком, в которых крышка радиатора размещалась на стороне низкого давления (всасывания) системы. В системе такого типа крышка радиатора не подвергается давлению водяного насоса, поэтому она позволяет максимизировать поток охлаждающей жидкости, а не ограничивать его.

    Распространенное заблуждение состоит в том, что если охлаждающая жидкость течет через систему слишком быстро, она не успеет должным образом остыть. Однако система охлаждения представляет собой замкнутый контур, поэтому, если вы держите охлаждающую жидкость в радиаторе дольше, чтобы она остыла, вы также позволяете ей дольше оставаться в двигателе, что увеличивает температуру охлаждающей жидкости. Охлаждающая жидкость в двигателе фактически закипит вдали от критических областей нагрева внутри системы охлаждения, если не будет продавливаться через систему охлаждения с достаточно высокой скоростью.

    Шланги
    Для обеспечения максимального потока охлаждающей жидкости следует использовать стандартные полноразмерные шланги. Использование меньших шлангов типа «AN» может уменьшить поток, который может препятствовать надлежащему охлаждению.

    Передаточное число шкива
    Для уличных применений скорость водяного насоса должна соответствовать, по крайней мере, частоте вращения коленчатого вала, но не более чем на 10% выше, чем частота вращения коленчатого вала.

    Выбор для нашего приложения
    Наше приложение, родстер Ford Highboy '32, оснащенный вертикальной системой охлаждения открытого типа, должен охлаждать большой Buick Nailhead V8 с небольшим отверстием для решетки радиатора.Для этого мы используем сверхмощный радиатор с толстым сердечником, специальный кожух вентилятора Cool Craft с 16-дюймовым электрическим вентилятором Spal, термостат 180 °, комплект управления вентилятором Spal 185 °, крышку радиатора на 16 фунтов и перелив из нержавеющей стали. резервуар.

    Мы остановились на этой комбинации с учетом всех вышеупомянутых факторов. Ключевым фактором в поддержании работы нашей системы в надлежащем диапазоне является управление вентилятором. Наш включает вентилятор при температуре 185 ° F и отключается при температуре 165 ° F. Это позволяет системе охлаждения работать в надлежащем диапазоне без перегрева на низких оборотах или на холостом ходу и при этом избегая значительных потерь охлаждающей жидкости.

    Вентилятор охлаждения двигателя - Ваш рабочий

    Вентилятор охлаждения двигателя - ваш рабочий - как его проверить

    Вентилятор охлаждения двигателя работает только тогда, когда это необходимо для охлаждения двигателя.

    Значит, неисправность вентилятора охлаждения двигателя, реле или цепи управления - плохая новость. Потому что это может привести к перегреву двигателя.
    Датчик охлаждающей жидкости двигателя или отдельный датчик температуры двигателя используется для контроля температуры двигателя.

    Таким образом, дополнительное охлаждение не требуется при первом запуске холодного двигателя.В результате вентилятор охлаждения двигателя не включается, пока двигатель не достигнет нормальной рабочей температуры.

    Вентилятор охлаждения одного двигателя

    Затем вентилятор будет включаться и выключаться по мере необходимости для поддержания надлежащей температуры охлаждающей жидкости. Таким образом, вентилятор работает в основном на холостом ходу или на малых оборотах, когда двигатель имеет нормальную температуру. Большинство вентиляторов должны включиться, когда температура охлаждающей жидкости достигает примерно 200–230 градусов.

    Итак, давайте начнем с простых вопросов:
    • Ваш двигатель перегревается
    • Работает ли вентилятор охлаждения двигателя?

    Если нет, давайте протестируем и попробуем исправить самостоятельно:
    Первый шаг - проверка предохранителя. Проверка предохранителя

    Вентилятор охлаждения двигателя не будет работать, если у вас перегоревший предохранитель. Как правило, у большинства транспортных средств есть два типа предохранителей. Старые автомобили имеют стеклянные предохранители цилиндрической формы, с нержавеющей сталью на концах и стеклом посередине. В большинстве новых автомобилей используются предохранители другого типа, в которых используется пластиковый корпус; с плавкой вставкой, заключенной в корпус. Итак, самый простой способ проверить это визуально. Проверить на наличие сплошного провода без разрывов. Другой хороший способ - использовать мультиметр.

    Итак, если вы обнаружили перегоревший предохранитель, замените его. Это может быть все, что вам нужно, чтобы снова отправиться в путь.

    Но, если предохранитель в порядке, переходите к следующему шагу.

    Вентиляторы охлаждения двигателя могут изнашиваться и действительно изнашиваются. Вот почему вам нужно будет его протестировать.

    Двойной вентилятор охлаждения двигателя

    Отсоедините разъем вентилятора, ближайший к нему. Сделайте несколько соединительных кабелей. Затем подключите их напрямую, от аккумулятора к двигателю вентилятора, чтобы проверить, вращается ли он.

    Следовательно, если он не раскручивается, его выдувают. Замени его, и ты снова в пути.

    Но, если он работает, переходите к следующему шагу.

    Проблемы с вентилятором охлаждения двигателя

    Итак, отказ вентилятора или выход из строя реле вентилятора или цепи управления - плохая новость. Потому что это может привести к перегреву двигателя. В приложениях с переменной скоростью вращения вентилятора; двигатель также может перегреться, если скорость вращения вентилятора не увеличится при необходимости дополнительного охлаждения.Вентилятор может работать, но работает только на низкой скорости. Что может быть недостаточно быстрым, чтобы предотвратить перегрев.

    В целом электрическому охлаждающему вентилятору может помешать шесть вещей:

    1. Неисправность реле температуры, датчика охлаждающей жидкости или другого датчика
    2. Термостат двигателя застрял в ОТКРЫТОМ состоянии (двигатель никогда не нагревается настолько, чтобы включить вентилятор)
    3. Неисправное реле вентилятора
    4. Проблема с проводкой (перегоревший предохранитель, ослабленный или корродированный разъем, короткое замыкание, обрыв и т. Д.)
    5. Неисправный мотор вентилятора
    6. Неисправен модуль управления вентилятором

    Следующее, что нужно проверить, - это переключатель или датчик охлаждающей жидкости

    В большинстве систем; есть переключатель температуры охлаждающей жидкости, который включает и выключает вентиляторы.

    Итак, найдите переключатель температуры охлаждающей жидкости и отсоедините его. Но убедитесь, что у вас правильный. Потому что на некоторых автомобилях их целых три:

    • Один для сигнальной лампы приборной панели
    • Или потолочная консоль
    • Один для (PCM)
    Выключатель или датчик охлаждающей жидкости

    Итак, при работающем двигателе и отключенном реле температуры охлаждающей жидкости вентилятор должен включиться.(PCM) теперь обнаружит неисправный переключатель, сохранит диагностический код неисправности (DTC) и включит вентилятор (ы).

    Если нет, и у вас отечественный автомобиль; Реле температуры охлаждающей жидкости - это нормально разомкнутый тип, который остается разомкнутым до тех пор, пока охлаждающая жидкость не достигнет заданной температуры. Когда он достигнет этой температуры; выключатель замыкается и включает вентилятор (ы).

    Для проверки отсоедините однопроводной соединитель и с помощью перемычки заземлите его. В этот момент вентилятор должен включиться.Большинство японских автомобилей имеют нормально замкнутый переключатель. Эти переключатели размыкаются при достижении заданной температуры, включая вентилятор (ы).

    Заключение

    Итак, двигатели вентилятора охлаждения являются важным компонентом любого узла вентилятора охлаждения двигателя. И играют ключевую роль в поддержании безопасных температур в автомобиле на холостом ходу и на низких скоростях.

    Наконец, если вы подозреваете, что у двигателей охлаждающих вентиляторов есть проблемы; проведите небольшое тестирование, чтобы увидеть, сможете ли вы исправить это самостоятельно.

    Поделитесь новостями Danny’s Engineportal.com

    Когда для вентилятора слишком жарко

    Волны жары являются основной причиной заболеваний, связанных с жарой, и даже смерти. Не все методы сохранения прохлады эффективны во время аномальной жары. Использование вентилятора может принести больше вреда, чем пользы, когда температура воздуха в помещении выше температуры вашего тела.

    Стоит ли использовать вентилятор?

    Когда воздух в помещении температуры ниже чем примерно 95 ° F:

    Используйте вентилятор при поступлении наружного воздуха температуры ниже, чем температура воздуха в помещении.(Поклонники в окна могут дуть более прохладный воздух в комната снаружи).

    Вентиляторы не охлаждают воздух, поэтому воздух токи, текущие по телу должно быть круче твоего тела температура, чтобы охладить вас.

    Когда воздух в помещении температуры выше чем примерно 95 ° F:

    Использование вентилятора может причинить вред вашему телу. набирать тепло, а не терять его. В очень жаркие влажные дни потеет испаряется с кожи медленнее чем обычно, и фанаты делают это еще сложнее для тела терять тепло из-за потоотделения.Его важно оставаться гидратированным и следуйте другим советам, чтобы остыть.

    Может быть полезно иметь комнатный термометр или термостат с дисплеем температуры, чтобы сообщать вам фактическую температуру внутри вашего дома. Это особенно полезно, если вы находитесь или ухаживаете за человеком, подверженным повышенному риску заболеваний, связанных с жарой.

    Проверьте своих соседей, друзей и членов семьи, которые могут подвергаться повышенному риску заболеваний, связанных с жарой:
    • Младенцы, маленькие дети и взрослые старше 65 лет, которые часто менее способны регулировать температуру тела, остывают от потоотделения и могут обезвоживаться быстрее, чем другие.
    • Люди с психическими или физическими недостатками, или которые зависят от других в повседневной заботе.
    • Люди с уже существующими заболеваниями, особенно страдающие диабетом или сердечными заболеваниями, перенесли ранее тепловой удар или имеют избыточный вес.
    • Люди, которые живут одни или ежедневно не покидают свои дома.
    • Люди, проживающие в квартирах на верхних или верхних этажах.
    • Люди без кондиционера.

    Как предотвратить тепловые заболевания?

    • Используйте кондиционер.
    • Если кондиционер отсутствует, проведите не менее 2 часов в местах с кондиционером (торговый центр, библиотека, охлаждающий центр, дом семьи / друга с кондиционером).
    • Если вы не можете покинуть свое жилище / здание, проводите больше времени на нижних уровнях, где может быть прохладнее.
    • Закройте оконные жалюзи и шторы.
    • Пейте много прохладных безалкогольных напитков и напитков без кофеина.
    • Закройте шторы и оконные шторы.
    • Примите прохладный душ или ванну. Оберните голову, шею, подмышки и тело холодной влажной тканью. Носите легкую свободную одежду.
    • Ограничьте физические нагрузки.
    • Не используйте плиту / духовку.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
