Предохранитель на форд фокус прикуриватель – Ford Focus 3

Содержание

Где находится предохранитель прикуривателя Ford Focus 2

Предохранитель прикуривателя в Ford Focus 2, к сожалению один из самых часто выходящих из строя. Причин этому множество. Для того, чтобы исправить данную неисправность, не стоит искать предохранитель в блоке под капотом, так место нахождения его блок находящийся в салоне за бардачком.

Диагностика неисправности:  прикуриватель перестал работать (нет питания).

Для получения доступа необходимо:

1)  Отщелкиваем крышку перчаточного ящика (бардачка)

2)  Отщелкиваем полочку защищающую от пыли под панельное пространство (достаточно не сильно, нажать на нее               рукой).

3)  Затем выкрутите болты, крепящие блок предохранителей.

4) Достаньте блок предохранителей. Интересующий нас предохранитель (согласно заводской маркировки, находится в гнезде под номером 109). В левом ряду второй слева, номинальной мощностью 20 А.  При помощи пинцета достаньте перегоревший предохранитель и установите новый.

 В  Ford Focus 2 используются mini ножевые предохранители. Предохранитель прикуривателя имеет номинальную мощность 20 А.



xn----7sbgz2air6b.xn--p1ai

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Блок: 1/5 | Кол-во символов: 376
Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель
    в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

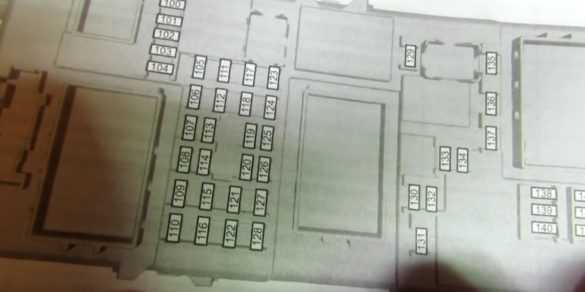

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

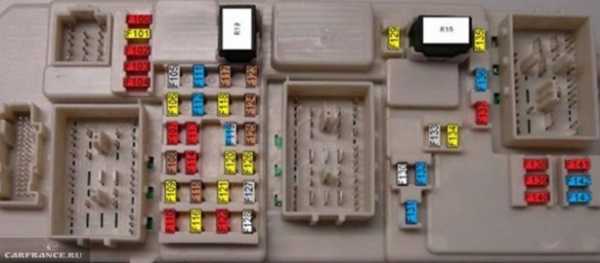

Блок предохранителей версия рестайл Форд Фокус 2

Блок: 2/3 | Кол-во символов: 1259
Источник: http://carfrance.ru/kakoj-predoxranitel-otvechaet-za-prikurivatel-na-ford-fokus-2/

Таблица характеристик плавких предохранителей



Блок: 2/4 | Кол-во символов: 50
Источник: http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

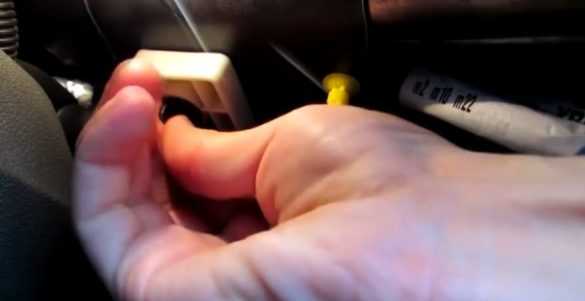

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.

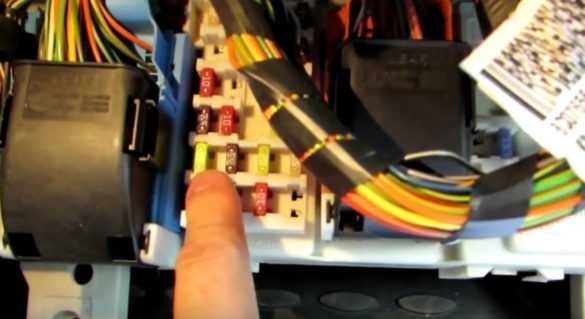

  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

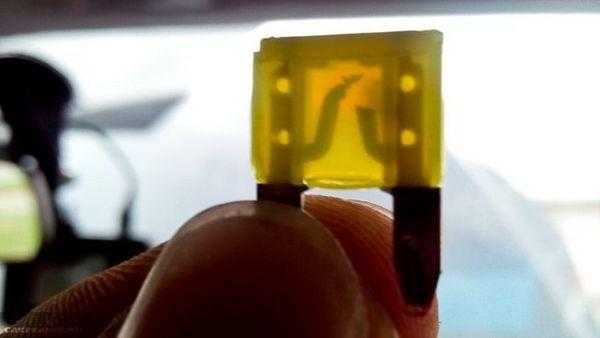

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок: 3/3 | Кол-во символов: 1670
Источник: http://carfrance.ru/kakoj-predoxranitel-otvechaet-za-prikurivatel-na-ford-fokus-2/

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

36 10 PCM

Блок: 3/4 | Кол-во символов: 2028
Источник: http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Блок: 3/5 | Кол-во символов: 2051
Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Блок: 4/5 | Кол-во символов: 554
Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Блок: 5/5 | Кол-во символов: 298
Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Кол-во блоков: 9 | Общее кол-во символов: 14721
Количество использованных доноров: 3
Информация по каждому донору:
  1. http://carfrance.ru/kakoj-predoxranitel-otvechaet-za-prikurivatel-na-ford-fokus-2/: использовано 2 блоков из 3, кол-во символов 2929 (20%)
  2. http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej: использовано 2 блоков из 4, кол-во символов 2078 (14%)
  3. https://avtoklema.com/predohraniteli/ford-focus-3270/: использовано 5 блоков из 5, кол-во символов 9714 (66%)

razborov.net

где находится и как снять

Замена и разбор предохранителя прикуривателя на Форд Фокус 2

Такое автомобильное устройство, как прикуриватель, уже давно используется большинством водителей не по назначению. Данное гнездо позволяет подсоединять всевозможные приборы, самыми распространенными из которых являются видеорегистраторы, зарядные устройства для электроники, компрессоры, вентиляторы и так далее.

Поломки прикуривателя связаны с неграмотной эксплуатацией, износом деталей или поломкой предохранителя, что подталкивает автовладельца к поиску ответа на вопрос – как разобрать и починить узел на своем Ford Focus II?

Почему прикуриватель выходит из строя

Перед тем, как менять прикуриватель на Ford Focus II, следует разобраться с причинами неполадок. Среди самых распространенных ситуаций можно выделить:

  • Износ предохранителя. Электроцепь автомобилей Форд Фокус второго поколения требует наличия определенной силы тока, а одновременное присоединение в прикуриватель нескольких устройств через разветвитель может привести к поломке предохранителя. Транспортное средство до рестайлинга имело деталь на 20А и код 39, а после рестайлинга номер предохранителя прикуривателя Форд Фокус 2 сменился на 109.
  • Разрыв провода. Если машина имеет внушительный пробег или электронные системы эксплуатировались неправильно, может произойти короткое замыкание или выгорание проводки прикуривателя. Протестировать данное обстоятельство поможет мультитестер, с помощью которого проводка прозванивается для проверки сопротивления. Также в этой ситуации требуется замена предохранителя прикуривателя, который принимает на себя «удар» при коротком замыкании.
  • Выход из строя нагревающего элемента. Конструктивные особенности прикуривателя предполагают наличие нихромовой спирали в металлическом гнезде, которая может нагреваться. При вставке патрона цепь замыкается, что позволяет спирали разогреваться. Когда максимальное значение нагрева достигнуто, термореле отщелкивает прикуриватель в его изначальное положение. Частое применение прибора приводит к выходу из строя спирали и предохранителя - можно поменять предохранитель или приобрести новую деталь.
  • Слабый контакт. С течением времени на усиках устройства возникают следы окисления или коррозии, что требует проверки всех контактов и зачистки данных мест. Перед тем, как выполнять данную работу, стоит убрать с АКБ минус-клемму, чтобы отсоединить зажигание и обезопаситься от КЗ.
  • Выход из строя подсветки прикуривателя. Вокруг разъема имеется лампочка, подсвечивающая зону прибора. С течением лет лампочка перегорает, но ее замена не составит большого труда.

Где на Ford Focus II расположен предохранитель прикуривателя

Чаще всего причиной проблем с узлом становится именно выход из строя защитного изделия, а для его замены требуется знать, где находится предохранитель прикуривателя. Чтобы достать деталь, следует получить доступ к монтажному блоку машины, действуя в следующей последовательности:

  • Демонтируем декоративную полку под перчаточным ящиком, сдвинув ее вниз.
  • Отсоединяем фиксаторы, удерживающие монтажный блок, прокручивая по часовой стрелке.
  • Перемещаем ящик к себе, теперь можно произвести снятие прикуривателя.

Чтобы понять, какой предохранитель на прикуриватель требуется для замены, следует обратить внимание на модификацию авто. Сборку узла необходимо выполнить в обратном порядке.

Кроме того, будет не лишним проверить контакты и проводку, ведь в ряде случаев прикуриватель не работает именно в связи с разрывом цепи или возникновением окислений. Для этого необходимо вытащить узел и протестировать на наличие оксислов, затем обработать и подогнать для максимально качественной фиксации в гнезде. Далее можно тестировать деталь на работоспособность.

Если данные действия не помогли, потребуется проведение ремонта электроцепи, также необходимо иметь под рукой тестер. Как вытащить прикуриватель мы уже разобрались, переходим к проводке, где на изделие идет сразу 3 провода:

  • Минусовой черный, запаянный с металлическим патроном. На втором конце идет масса, замыкаемая на корпус транспортного средства.
  • Плюсовой красный, позволяющий нагревать нихромовую спираль.
  • Плюсовой желтый, отвечающий за лампочку фильтра подсветки и идущий к АКБ машины.

Настраиваем мультитестер на работу в режиме сопротивления, после чего проверяем работоспособность проводки. Если контакта нет, следует найти разрыв и запаять.

Как производится замена прикуривателя на Ford Focus II

Перед тем, как заменить прикуриватель или предохранитель на вашем Фокусе второго поколения, важно приобрести подходящие запасные детали. На современном рынке продаются запчасти от китайских брендов, но лучше отдать предпочтение оригинальным запчастям. Также уделите внимание упаковке изделия – она должна обладать сертификатом соответствия требуемым стандартам и не иметь повреждений.

Дешевых узлов из Китая лучше избегать, так как зачастую они создаются из низкосортного сырья и выходят из строя уже через неделю. Тем более, если вы планируете использовать разветвитель и нагружать систему прикуривателя несколькими электроприборами.

Переходим к действиям, как снять и отремонтировать предохранитель на Ford Focus 2, где есть свои нюансы:

  • Отсоединяем замок зажигания, убираем минусовую клемму с АКБ.
  • С пассажирской стороны находим маленькую заглушку, выворачиваем саморез и открываем свободный доступ к прикуривателю с обратной стороны детали.
  • Слегка подгибаем стопор в металлическом гнезде, затем осторожно извлекаем его без чрезмерных усилий.
  • Убираем питание и достаем кольцо подсветки.

Существует и второй метод получения доступа к прикуривателю – можно снять накладку рычага КПП в районе подлокотника, после чего вся зона пепельницы легко демонтируется.

Также следует понимать, что замена нужна не в каждой ситуации – иногда возможен самостоятельный ремонт вышедшего из строя прикуривателя. Внутри детали на Фокусе второго поколения имеется специальная пластина из слюды, играющая роль полупроводника. Данное изделие следует извлечь, после чего собрать конструкцию и проверить на работоспособность. Решить неполадки может и устранение окислений или запайка проблемных мест в проводке.

Монтаж дополнительного прикуривателя

Немало автовладельцев желают иметь в своем автомобиле и второй разъем для подключения всевозможных приборов. Важно лишь помнить, что на электросистему будут воздействовать дополнительные перегрузки, что требует грамотного соединения всех проводов.

Для начала потребуется подсоединить новую «розетку» посредством имеющегося предохранителя, во избежание расплавления проводки. В багажном отделении или салоне вырезается новое отверстие под дополнительный прикуриватель, для этого придется отыскать удобное место.

Проводка протягивается через имеющийся предохранитель, а затем спаивается воедино, основываясь на существующей схеме электропитания транспортного средства. Вот так просто можно дополнить свой Форд Фокус 2 дополнительным разъемом для подключения различных электроустройств.

2bro-service.ru

Форд Фокус 3 Предохранитель Прикуривателя Где Находится ~ SIS26.RU

Если не стал работать прикуриватель на Форд Фокус второго поколения, вероятнее всего, мы повинны сами. Гнездо прикуривателя часто употребляется не по предназначению и самое безопасное, что туда бывают вариации вставить — это китайская зарядка от мобильника. Вероятнее всего она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка либо сам блок зарядки телефона зажгется. Здесь мы не будем о печальном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и переделанном Форд Фокус 2.4.

Где находить предохранитель прикуривателя

Набор предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его размещение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В переделанном Фокусе миф предохранитель несёт ответственность не только лишь за прикуриватель, да и за заднюю 12-вольтовую розетку. Как следует, если на переделанном Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину необходимо находить или в цепи, или в гнезде прикуривателя.

В обеих версиях второго поколения Фокуса наш предохранитель размещен исключительно в салонном монтажном блоке, однако размещается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
  • таковой же 20-амперный предохранитель в переделанных машинах установлен под номером 109 в таком же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано размещение предохранителей в монтажном блоке переделанных фокусов:

Блок предохранителей версия рестайл Форд Фокус 5

Смена предохранителя на Форд Фокус 2

Салонный блок монтажный находится прямо под бардачком и чтоб его достать необходимо утратить две минутки времени. Делаем так:

    Выворачиваем два винта под фронтальной панелью в районе бардачка.

Здесь американцы извратились успешно. Нужно же так упрятать блок монтажный.

Кое-где здесь наши предохранители.

Здесь всё ясно, предохранитель перегорел. Только смена. никаких жучков.

Как снять монтажный блок Ford Focus 3

FORD BV6N-14A073-BP 230611 45L0000 00001172 51945L25M 163756 И много других запчастей авторазборка, гарантия https://vk.com/avtorazbor_smol.

Но до того как поменять предохранитель прикуривателя, нужно разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощнейший устройство (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать массивные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). В том случае предохранитель сгорел по непонятным причинам, нужно прозвонить цепь и отыскать причину замыкания. Иначе смена предохранителя проводится раз в день. Пользуйтесь прикуривателем аккуратненько, успешных всем путешествий!

sis26.ru

Где искать и как сменить предохранитель прикуривателя на Фокусе?

Всем владельцам Форд Фокус 2 привет!

Где искать и как сменить предохранитель прикуривателя на Форд Фокусе?

Иногда, во время пользования автомобилем, возникают моменты, когда перестаёт функционировать определенная деталь или целый механизм, имеющий электрическую основу работы. В таких случаях, в первую очередь нужно проверить внешнее состояние предохранителей. Их присутствие помогает предотвратить перегорание электрических приборов во время скачков напряжения внутри бортовой сети машины. Как показывает практика, в бортовой части Форд Фокуса всегда перегорает прерыватель цепи питания розетки на 12В. Смена сгоревшей части на новую не составляет ни каких трудностей, самое главное знать точное расположение предохранителя от прикуривателя.



Задача плавких вставок – размыкание цепи в тот промежуток времени, когда общее напряжение превышает допустимое значение внутри сети.  Выделяют несколько типов:

  • Биметаллические – многоразовые. Во время срабатывания, выбивается специальная кнопка, которую достаточно нажать обратно в гнездо и система будет функционировать заново. Их конструкция рассчитана на ток большой мощности, и зачастую монтируются на машины – ВАЗ, ГАЗ;
  • Пластиковые цилиндрические. Представляют собой наиболее распространенные модели, рассчитанные на одноразовое использование. Но беря во внимание тот факт, что изготовляются из некачественной пластмассы – плавятся регулярно. Ставились на модели Форд 80ых годов прошлого века;
  • Штекерные или ножевые. Включают в себя модели 3 размеров: mini, maxi, medium. Монтируются на большинство современных машин, в том числе и на Форд Фокус 2 поколения. Характеризируются простотой конструкции и удобством в применении;

В конструкции Форд Фокус 2, каждый из блоков предохранителей представлен средней моделью – medium. Первый блок вмонтирован под капот около аккумулятора на стороне водителя. Данная группа предохранителей рассчитана на передачу тока высокого напряжение в моторное отделение. Второй блок размещён в салоне Фокуса, а именно под бардачком, и содержит предохранители, отвечающие за тот же прикуриватель и мелкие электронные приборы передней панели автомобиля.

Где именно искать предохранитель прикуривателя

Чтобы получить полный доступ к прерывателю цепи розетки, нужно совершить следующие действия:

  • Выключить мотор;
  • Демонтировать пластмассовую полочку под бардачком;
  • Против часовой стрелки повернуть два фиксатора, удерживающие блок;
  • Аккуратно выдвинуть блок вниз, получая доступ к реле и предохранителям;
  • Учитывая нумерацию гнёзд найти нужный предохранитель. Если у вас машина до 2007 года, то нужный предохранитель под номером 39, если после 2008 года — 109;
  • Теперь открыть подкапотный блок предохранителей и найти внутреннюю часть гнезда, где расположен универсальный пинцет, с помощью которого и снимается предохранитель;

Прозрачная часть детали, позволяет визуально определить состояние нити, находящейся внутри прерывателя цепи. При ситуации, когда она оборвана, нужно срочно сменить деталь. Если же она перегорела, нужно отыскать причину поломки плавкой вставки и только потом произвести смену деталей. Но никогда не меняйте штатный предохранитель на самодельные перемычки, ведь они могут привести к выходу из строя всего гнезда, либо же – пожару.

Всего доброго!

ford-restyling.ru

Форд Фокус 2 электросхема предохранитель прикуривателя

Замена предохранителя на Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Меняю предохранитель на Форд Фокус2

Предохранитель прикуривателя в Форд Фокус 2 - лезем в салон

Предохранитель. Форд фокус2.Замена предохранителя. Постоянно гаснет бк. Сбиваются часы

ФОРД ФОКУС 1, НАЗНАЧЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ

Схема предохранителей в блоке на Форд Фокус 2

Как заменить предохранитель прикуривателя

Горят предохранители на прикуриватель. Китайские зарядники.

Снятие прикуривателя на ford focus 1 форд фокус

Также смотрите:

  • Дома на Ford f150
  • Мастерская к power Форд Фокус с макс
  • Сборка двигателя Форд скорпио видео
  • Регулировка капота Форд фьюжн
  • Ford ranger лампы для фар
  • Магнетолы на Форда
  • Установка гбо на Форд куга 2014
  • Форд эскорт купе 2000
  • Отзыв о Форд Фокус 3 105 л с видео
  • Двигатель Форд Scorpio
  • Фара Форд C-Max линзованная
  • Форд Фокус 3 то 80000км
  • Теплозащита глушителя Форд Фокус 2
  • Как поменять форсунку на Форд Транзит
  • Передние пружины на Форд Транзит 2008
Главная » Новости » Форд Фокус 2 электросхема предохранитель прикуривателя

fordport.ru

как поменять на Форд Фокус и прочих авто

Каждый автовладелец сталкивался с ситуацией, когда то или иное электрооборудование вдруг перестаёт работать. Первое, что нужно сделать в этом случае — проверить предохранители, отвечающие за работу устройства, вышедшего из строя. Если плавкая вставка на предохранителе перегорела, значит, пора произвести замену. Особенно часто это случается с предохранителями автомобильных прикуривателей. О том, как заменить такой предохранитель, мы и поговорим в этой статье.

Назначение и расположение устройства

В любом предохранителе есть вставка, которая легко перегорает при скачке напряжения. Этот скачок может возникнуть, к примеру, из-за короткого замыкания в электросети автомобиля. Из-за быстрого разрушения плавкой вставки потребители электроэнергии (в нашем случае — прикуриватели) остаются целы. Как правило, предохранители в современных легковых автомобилях объединяются в большие массивы, или блоки. Доступ к этим блокам водитель может получить из салона. Однако расположение предохранительных блоков зависит от модели автомобиля. Например, в современных автомобилях ВАЗ предохранительный блок располагается слева, под рулевой колонкой. Производители автомобилей БМВ (в частности , например, БМВ Е39) размещают блок предохранителей в потолке бардачка, и чтобы добраться до него, водителю придётся открутить пару болтов. В автомобиле Форд Фокус предохранители находятся под бардачком, за пластиковой крышкой. Об их замене и пойдёт речь.

Где находится предохранитель прикуривателя в автомобиле Форд Фокус

Узнать расположение этого предохранителя можно из инструкции по эксплуатации автомобиля. Там сказано, что это предохранитель жёлто-зелёного цвета под номером 109.

Фото из инструкции по эксплуатации машины

Стоит он в крайнем левом гнезде второго ряда предохранительного блока (если ряды считать снизу), а его номинал составляет 20 ампер.

Левый желтый предохранитель отвечает за прикуриватель

Понять, что предохранитель неисправен, очень просто: тонкая нить внутри него будет разорвана (а иногда и сам корпус предохранителя немного чернеет).

Вставка перебита

Как производится замена

  1. Мотор автомобиля Форд Фокус глушится, зажигание выключается.
  2. Под бардачком имеется декоративная пластиковая полка. Она снимается вручную.
  3. Открывается доступ к двум фиксаторам, удерживающим предохранительный блок. Они поворачиваются вручную, против часовой стрелки. Выдвигается предохранительный блок.

    Это делается вручную

  4. С помощью плоскогубцев аккуратно извлекается жёлто-зелёный предохранитель под номером 109.

    Он извлекается плоскогубцами

  5. Если при осмотре предохранителя выясняется, что плавкая вставка повреждена, его нужно поменять, после чего производится обратная сборка блока.

Как видим, для замены предохранителя прикуривателя не требуется особых навыков. Всё, что нужно — это инструкция по эксплуатации автомобиля и плоскогубцы. Здесь же следует отметить, что приведённая выше инструкция пригодна только для новых автомобилей Форд Фокус, выпущенных после 2007 года. На старых машинах схема блока немного другая, и там предохранитель прикуривателя стоит в гнезде под номером 39, а не 109. Цвет у него такой же, номинал — те же 20 ампер. Аналогичным способом следует производить замену на любом другом автомобиле.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

motorltd.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
