Предохранители Форд Фокус 2 рестайлинг
Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.
Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.
Расположение предохранителей в салоне Форд Фокус 2 рестайлинг
Где находятся предохранители Форд Фокус 2 рестайлинг
Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.
1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Расположение предохранителей под капотом Форд Фокус 2 рестайлинг
Где находятся предохранители Форд Фокус 2 рестайлинг
Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.
Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

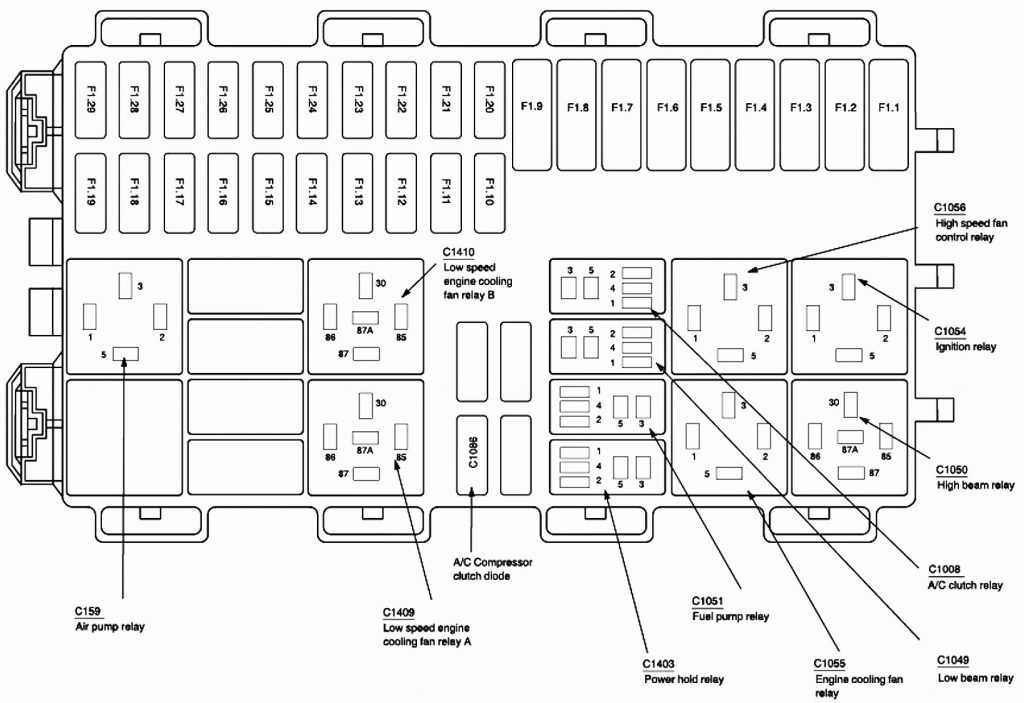

Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…
…нажав пластмассовую защелку…
…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.
Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.
Реле вынимаем из блока рукой…
…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…
…поворачиваем против часовой стрелки два фиксатора…
…и, сдвинув монтажный блок на себя, опускаем его.
Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.
Многие электрические цепи бортовой сети автомобиля снабжаются плавкими защитными элементами. Мощные потребители энергии дополнительно оснащаются реле. Если электронные устройства начинают работать некорректно, нужно проверить работоспособность предохранителя прикуривателя Форд Фокус 2.
Где находится предохранитель
Во всех модификациях автомобиля ФФ2 деталь находится в установочном блоке салона. Расположение в машинах старше 2006-2007 года выпуска отличается от такового в более новых версиях.
На Форд Фокус 2 рестайлинг защитного элемента отвечает за работу не только прикуривателя, но и дополнительной 12-вольтной розетки. Если не действует прикуриватель и эта деталь, предохранитель сгорел. При ремонте учитывают следующую схему расположения:
- В дорестайле защитный элемент имеет маркировку 39. Номинал составляет 20 А.
- В рестайле нужная деталь отмечена номером 109. Она расположена в том же установочном блоке салона. Номинал тот же, что и в дорестайлинге.
Как проверить и заменить
Перед установкой новой детали на Ford Focus 2 необходимо определить причину перегорания старой. Если к прикуривателю подключались мощные приборы (насос, пылесос, холодильник), предохранитель не выдерживает нагрузки. В таком случае заменяют защитный элемент, отказываются от подключения некоторых устройств. Если деталь перегорела по невыясненным причинам, прозванивают электрическую цепь мультиметром, ищут причину замыкания.
При выборе элемента для замены учитывают рекомендованные артикулы и номиналы.
Устанавливают детали с теми же характеристиками.
При монтаже элемента несоответствующего номинала цепь будет постоянно размыкаться.
Новую деталь на Форд Фокус 1 монтируют следующим образом:
- Открывают капот, получая доступ к установочному блоку. Предохранители находятся в правой части моторного отсека. Блок имеет вид пластиковой коробки черного цвета.
- Крышку снимают, поддевая ее отверткой. На изнаночной стороне накладки находится пинцет. Также нанесена схема размещения защитных элементов.
- Вынимают деталь из гнезда, устанавливают новую. Закрывают корпус блока.
Чтобы снять прикуриватель Форд Фокус и заменить предохранитель, выполняют следующие действия:
- Демонтируют защитную накладку. Для этого элемент подтягивают вниз.
- Удаляют 2 защелки монтажного блока, вращая их против часовой стрелки. Фиксатор тянут вниз. Для облегчения процесса замены блок подвигают вперед, устанавливая на другие пазы кронштейнов.
- Вынимают защитный элемент стандартным способом, устанавливают новую деталь.
Как снять прикуриватель
Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:
- Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
- Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
- Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.
Ремонт своими руками
Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса.
Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.
Схема подключения
При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:
- Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
- Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
- Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.
Как отключить прикуриватель
Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе.
Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Блок предохранителей версия рестайл Форд Фокус 2
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени.
Делаем так:
- Выворачиваем два винта под передней панелью в районе бардачка.
Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.
Где-то тут наши предохранители.
Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

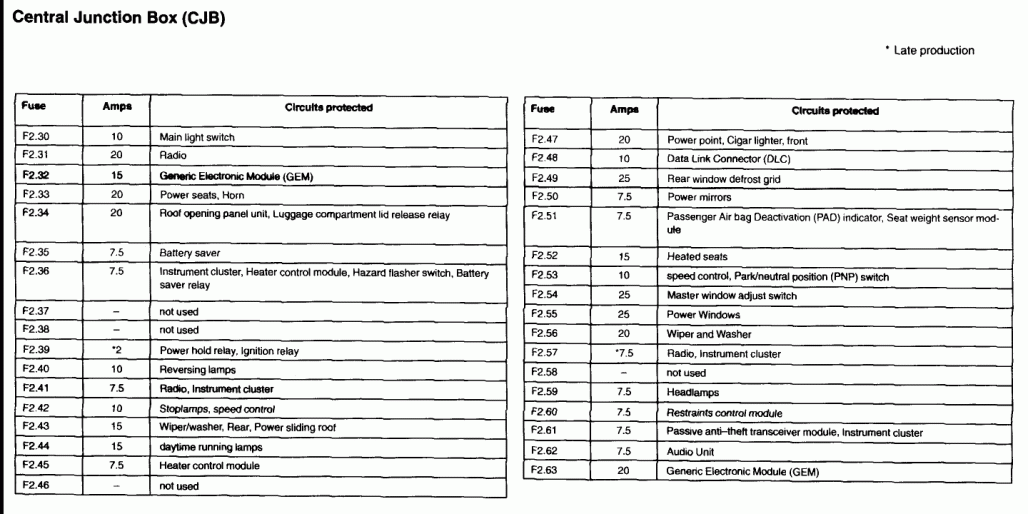

Какая схема предохранителей Форд Фокус?
Сделай сам
| |||
 org/BreadcrumbList”>Ford Focus – Видео-урок Модель: Ford Focus Focus 2, MK 2 – Годы 2004-2011 В этом видео мы можем увидеть схему блоков предохранителей и их расположение в Ford Focus, полезное в случае, если устройство неисправно и мы хотим проверить предохранитель. Мы можем найти первый ящик внутри салона, за панелью, расположенной в нижней левой части приборной панели. Вместо этого второй ящик расположен внутри моторного отсека и защищен черной крышкой, расположенной сразу за аккумулятором. Опубликовано 8 Апрель 2022 by ScegliAuto | Как снять передние сиденья на Фиат 500 старой моделиКак снять передние сиденья на Фиат 500 старой модели? В этом видео мы видим, как действовать: в первую очередь выдвигаем сиденья вперед и поднимаем их, затем торцевым ключом или отверткой откручиваем стопорные штифты, размещенные на рейке, установленной на шасси автомобиля (используем специальные разблокирующие средства если шпильки их не выкрутить). Снимаем прижимные штифты внизу автомобиля (вверху и внизу соединительных штифтов используем рожковые ключи). Наконец, собираем новое переднее сиденье автомобиля, выполнив описанные выше операции по разборке. Смотрите видео! by ScegliAuto больше видео
|
Не забывайте всегда заменять поврежденный предохранитель запасным на тот же ток, чтобы не повредить различные пользовательские устройства.Где находится блок предохранителей Ford Focus
Сделай сам
| |||
 org/BreadcrumbList”>Форд Фокус – Видеоурок Модель: Форд Фокус Фокус 2, МК 2 – Годы 2004-2011 В отличие от многих других автомобилей той же категории, Ford Focus 2007 года имеет два отдельных блока предохранителей. Если вы не знаете, где они, не волнуйтесь, потому что ниже вы найдете всю информацию, которую ищете. Первый блок предохранителей находится внутри автомобиля, а именно сразу за небольшим отсеком, расположенным в нижней части приборной панели (слева от руля). Опубликовано 19 марта 2022 г. Автор: ScegliAuto | Как снять руль Audi A3 Как снять руль Audi A3? Давайте посмотрим в этом видео, как продолжить удаление. Перед тем, как разобрать подушку безопасности на руле, разбираем хомуты аккумуляторной батареи; вставляем ключи для разборки в прорези на задней части руля и разблокируем подушку безопасности. После освобождения подушки безопасности: отсоедините клеммы питания и снимите ее с рулевого колеса. Откручиваем большой центральный штифт и снимаем руль со ствола. Для обратной сборки: вставляем руль в рулевую трубу и накручиваем гайку, затем, подсоединяем хомут питания подушки безопасности и руками нажимаем на руль (закручиваем стопорные штифты. Смотрите видео! by ScegliAuto Еще видео
|
Чтобы получить к нему доступ, просто полностью откройте отсек. Второй ящик, напротив, расположен в верхней части моторного отсека. Также в этом случае будет достаточно снять крышку, чтобы получить доступ ко всем присутствующим предохранителям.
