Предохранители форд транзит: Схема предохранителей и реле Ford Transit (2006-2013) » Схемы предохранителей, электросхемы автомобилей

Схема предохранителей и реле Ford Transit (2006-2013) » Схемы предохранителей, электросхемы автомобилей

Модельный год
2014-н.в.
2006-2013
2000-2006
1995-2000
1992-1995
1986-1992






Расположение блоков плавких предохранителей

Автомобили с правым расположением рулевого колеса
Автомобили с левым расположением рулевого колеса

А – Дополнительный блок плавких предохранителей
B – Стандартный блок реле

C – Внутренний блок предохранителей

D – Подкапотный блок предохранителей

Блок предохранителей под сиденьем водителя

№
А
Назначение
1350Стартер и генератор
260Питание электрораспределительной коробки со стороны пассажира, обеспечивающая запуск двигателя/ Электрораспределительная коробка со стороны пассажира КЫ5 для системы запуска/остановки двигателя
3100Подвод питания к распределительной коробке в моторном отсеке (не важно для пуска)
440Электрообогрев ветрового стекла, правая сторона
5100Подвод питания к стандартному блоку реле (не важно для пуска)
6		40Электрообогрев ветрового стекла, левая сторона
760Подвод питания к распределительной коробке в салоне (не важно для пуска)
860Пользовательский разъем
960Пользовательский разъем
1060Пользовательский разъем
Реле
R1Выключатель второй аккумуляторной батареи

Блок предохранителей в моторном отсеке

№
А
Назначение
1160Электродвигатель вентилятора системы охлаждения двигателя
1230Цепи питания тягово-сцепного устройства прицепа и блока тягово-сцепного устройства прицепа (KL30)
1340Насос ABS и ESP
14–Не используется
1560Свечи подогрева
1660Реле зажигания (KL15 #3)
1730Включение стартера
1840Между цепью питания системы зажигания (KL15) и электрораспределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя)
18–Не используется (автомобили с системой запуска/остановки двигателя)
19–Не используется
2010Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30)
2125Клапаны и блок управления ABS и ESP
22–Не используется
23–Не используется
245Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе)
2420Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
25–Не используется
26
15		Реле мощности PCM
275Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
285Комбинированный датчик температуры и массового расхода воздуха (T-MAF)
295Мониторинг свечи накаливания испарителя
307. 5Звуковой клапан продувки
3115Насос YAP/UEGO
3220Свеча подогрева испарителя
3310Фонари заднего хода
34 20Электропитание прицепа KL15
35–Не используется
3610Муфта компрессора системы кондиционирования
37–Не используется
Реле
R2Свечи подогрева
R3Буксировка прицепа (KL15)
R4Включение стартера
R5Принудительная подача (KL15 #4)
R6Принудительная подача (KL15 #3)
R7Топливный насос
R8Свеча подогрева испарителя
R9		Не используется
R10Электромагнит муфты компрессора кондиционера



Блок предохранителей за перчаточным ящиком

№
А
Назначение
3820Очиститель заднего стекла
3910Передние и задние органы управления системой кондиционирования
405Не используется
415Тахограф
425Система регулировки уровня световых пучков, главный выключатель (KL15)
4320Электрообогрев передних сидений
4420Звуковой сигнал
4520Переднее дополнительное гнездо питания
4610Обогрев боковых зеркал заднего вида, если установлен CAT 1
4720Прикуриватель
485Питание катушек реле, зеркала с электроприводом
4920Заднее дополнительное гнездо питания
5010Дальний свет фар. левая сторона
5110Дальний свет фар. правая сторона
52
10		Ближний свет фар (левая сторона)
5310Ближний свет фар. правая сторона
5430Предохранитель цепей включения ближнего и дальнего света фар. подсветки при движении в дневное время, тахографа и вентилятора дополнительного топливного отопителя
5540Электродвигатель вентилятора отопителя
5620Электропривод стеклоподъемников
5730Электродвигатель вентилятора отопителя задней части салона
5830Электродвигатель переднего стеклоочистителя
5930Обогреватели заднего стекла и зеркал заднего вида
60		–Не используется
6160Реле зажигания (KL5 #1)
6260Реле зажигания (KL5 #2)
Реле
R11Цепь включения ближнего света фар
R12Обогрев наружных зеркал (если установлена сигнализация CAT 1). гнездо электропитания (если сигнализация CAT 1 не установлена)
R13Фары – дальний свет
R14Звуковой сигнал
R15Подсветка при движении в светлое время
R16		Программируемый топливный отопитель
R17Обогрев задних стекол или зеркал заднего вида (или обогрев правой части заднего стекла, если установлена сигнализация CAT 1)
R18Обогрев заднего стекла (правая сторона), если установлена сигнализация CAT 1
R19Принудительная подача (KL15 #2)
R20Электрораспределительная коробка со стороны пассажира KL15 (только автомобили с системой запуска/остановки двигателя)
R21Принудительная подача (KL15 #1)
R22Обогрев ветрового стекла, правая сторона
R23Стеклоочиститель (высокая и низкая скорость очистки)
R24Очиститель заднего стекла
R25Стеклоочиститель (вкл. и выкл.)
R26Обогрев ветрового стекла, левая сторона

Блок предохранителей за перчаточным ящиком





№
А
Назначение
635Система помощи при парковке задним ходом, датчик дождя
642Датчик положения педали акселератора
6515Выключатель стоп-сигналов
665Панель приборов, питание охранной системы PATS, тахограф, подсветка панели управления
6715Насос омывателя
6810Блок управления удерживающими системами
6920Выключатель внешних осветительных приборов (KL15)
7020Эхолокатор с аварийным питанием
715Выключатель внешних осветительных приборов (KL30)
7210Питание регулятора потребляемой мощности АКБ. OBDII (KL30)
7315Питание блоков аудио- и навигационной систем и мобильного телефона
745Панель приборов, таймер вспомогательного отопителя, питание системы посадки автомобиля без помощи ключа, датчик движения в салоне (К1_30)
757.5Боковые огни с правой стороны
767.5Боковые огни с левой стороны
775Питание замка зажигания, питание обмоток датчиков отключения АКБ
7815Система централизованной блокировки замков
797.5Фонарь освещения номерного знака, боковые габаритные огни
8015Передние противотуманные фары
8110Задние противотуманные фонари
823Штатное питание аудиоблока и щитка приборов

Дополнительные предохранители

№
А
Назначение
Расположение
8310Модуль управления электрооборудованием буксируемого прицепаНиша для ног с левой стороны
847. 5DPF – контроль работы свечей подогреваЭлектрораспределительная коробка, расположенная под моторным отделением

Схема предохранителей и реле Ford Transit (2000-2006)

Модельный год
2014-н.в.
2006-2013
2000-2006
1995-2000
1992-1995
1986-1992






Расположение блоков предохранителей Ford Transit (2000-2006)

Автомобили с левосторонним управлением
Автомобили с правосторонним управлением


A – Коробка плавких предохранителей моторного отделения
B – Коробка плавких предохранителей салона

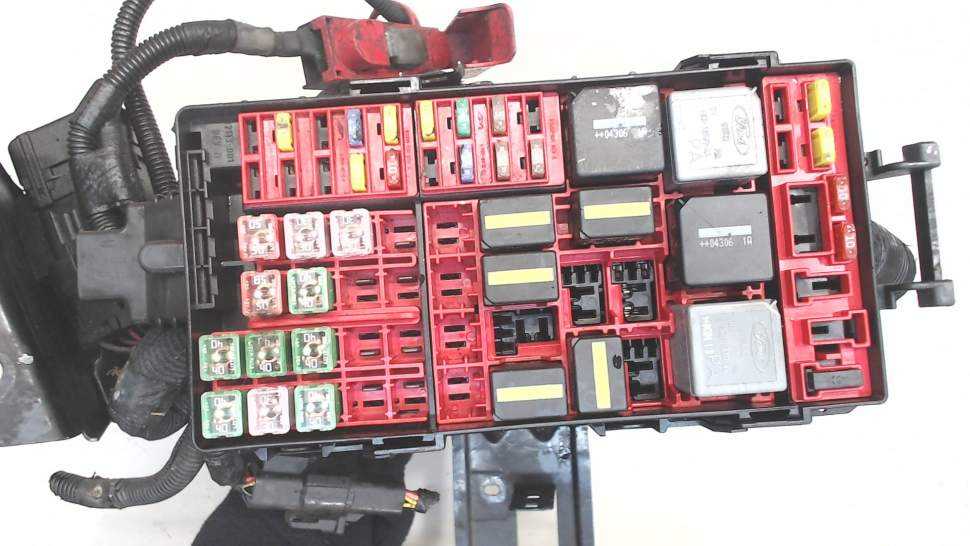

Блок предохранителей моторного отделения

Для проверки или замены плавкого предохранителя снимите крышку коробки плавких предохранителей, освободив зажим и подняв крышку вверх.

№А Защищаемые цепи
1 5 Механическая коробка передач ASM
2 – Не используется
3 20 Фары дневного времени, ближний свет
4 5 Датчик напряжения аккумулятора (дизельные двигатели)
5 20 Выключатель подачи топлива
6 30 Буксировочное оборудование
7 15 Звуковой сигнал
8 20 ABS
9 20 Дальний свет фар
10 10 Кондиционер воздуха
11 20 Омыватели лобового стекла, омыватели заднего стекла
12 – Не используется
13 30 Многофункциональный рычаг, очистители лобового стекла
14 15 Фонари заднего хода
15 5 Модуль управления иммобилайзером двигателя
16 5 Электронное управление двигателем
17 30 Буксировочное оборудование
18 – Не используется
19 5 Механическая коробка передач ASM
20 15 Механическая коробка передач ASM
21 20 Управление двигателем
22 20 Топливный насос
23 10 Ближний свет фар, правая сторона
24 10 Ближний свет фар, левая сторона
101 40 ABS
102 40 Обогрев лобового стекла, левая сторона
103 50 Основное электропитание системы электрооборудования
104 50 Основное электропитание системы электрооборудования
105 40 Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л)
106 30 Зажигание
107 30 Зажигание
108 – Не используется
109 40 Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л)
110 40 Обогрев лобового стекла, правая сторона
111 30 Зажигание
112 – Не используется
113 40 Механическая коробка передач ASM
11430Реле компрессора активной подвески
115 – Не используется
116 – Не используется
117 – Не используется
118 – Не используется
119 – Не используется
120 – Не используется
121 – Не используется
122 – Не используется
Реле
R1
Реле стартера
R2
Реле свечей накаливания
Реле вентилятора системы охлаждения
R3
Реле звукового сигнала
R4
Реле дальнего света фар
R5
Реле генератора
R6
Реле ближнего света фар
R7
Реле системы управления двигателем
R8
Реле проверки исправности ламп (автомобили без ABS)
R9
TDdi: Реле топливного насоса
TDci: Модуль инжектора
R10
Реле кондиционера (полностью открытое положение дроссельной заслонки)
R11
Реле топливного насоса низкого давления
R12
Реле вентилятора системы охлаждения
R13
Реле зажигания
Диод
D1
–
D2
–
D3
Разъем прицепа или муфта компрессора кондиционера
D4
Разъем прицепа или индикатор кондиционера

Дополнительный блок реле

№
Реле
Ra1
Реле компрессора активной подвески
Ra2
Реле вентилятора системы охлаждения (высокая скорость)
Ra3
Разъем прицепа
Ra4
Разъем прицепа
Ra5
Разъем прицепа
Ra6
Не используется

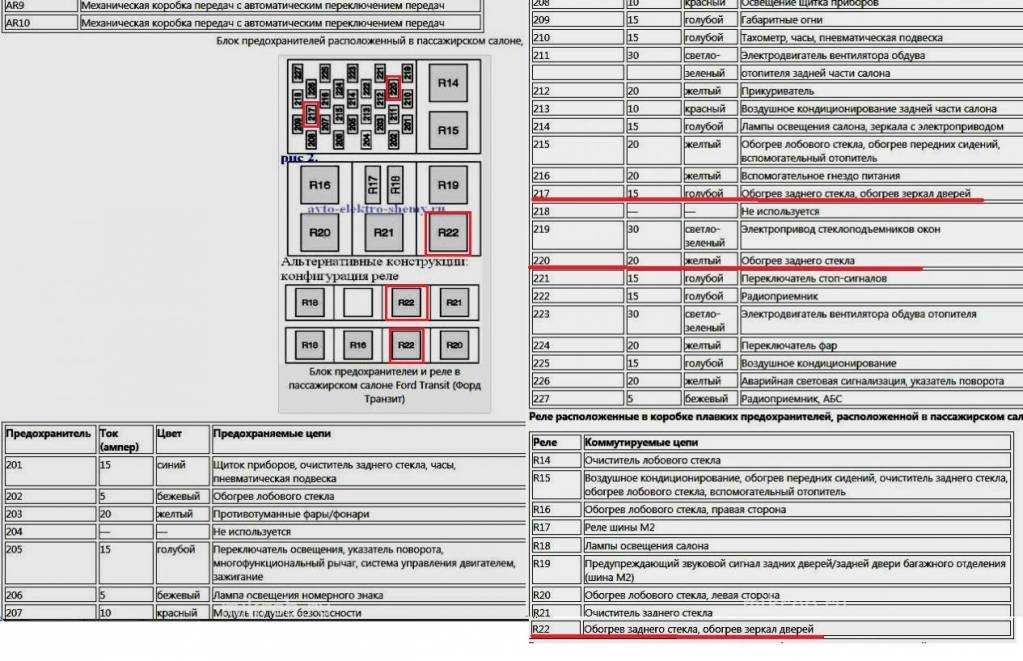

Блок предохранителей в салоне



Эта коробка плавких предохранителей расположена со стороны пассажира под вещевым отделением, находящимся в панели приборов. Поднимите корпус вещевого отделения с помощью ручки.

Альтернативный блок реле



№А Защищаемые цепи
201 15 Щиток приборов, стеклоочиститель заднего окна, часы
202 5 Обогрев лобового стекла
203 20 Противотуманные фары/ фонари
204 – Не используется
205 15 Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание
206 5 Фонарь подсветки регистрационного знака
207 10 Модуль подушки безопасности
208 10 Подсветка щитка приборов
209 15 Габаритные огни
210 15 Тахометр, часы
211 30 Электродвигатель вентилятора отопителя задней части салона
212 10 Прикуриватель
213 10 Кондиционер воздуха для задней части салона
214 15 Освещение салона, электропривод зеркал
215 20 Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель
216 20 Гнезда питания для подключения дополнительного оборудования
217 15 Обогрев заднего стекла, обогрев наружных зеркал заднего вида
218 – Не используется
219 30 Электропривод стеклоподъемников
220 20 Обогрев заднего стекла
221 15 Выключатель стоп-сигналов
222 15 Аудиосистема
223 30 Электродвигатель вентилятора отопителя
224 20 Переключатель фар
225 15 Кондиционер воздуха
226 20 Аварийная световая сигнализация, указатели поворота
227 5 Аудиосистема, ABS
Реле
R14
Реле стеклоочистителя
R15
Реле вспомогательных цепей зажигания
R16
Реле обогревателя лобового стекла, правая сторона
R17
Зуммер задней двери
R18
Освещение салона
R19
Зуммер задней двери
R20
Реле обогревателя лобового стекла, левая сторона (реле таймер)
R21
Реле заднего стеклоочистителя
R22
Реле обогрева заднего стекла, зеркал

Реле отопителя


Расположено за щитком приборов (комбинация приборов)

Дополнительные предохранители

Расположены на кронштейне, за щитком приборов

№ А Защищаемые цепи
230 15 Система централизованного запирания, система сигнализации
231 15 Система централизованного запирания, система сигнализации

Схема блока предохранителей Ford Transit 2021 года

Ford Transit 2021 года имеет 5 различных блоков предохранителей:

Схема блока предохранителей в моторном отсеке

Схема блока предохранителей в салоне водителя

Схема блока управления кузовом

Блок предохранителей в салоне диаграмма

Предварительно Схема блока предохранителей

* Схемы блоков предохранителей Ford Transit меняются в зависимости от года выпуска, выберите подходящий год выпуска вашего автомобиля:5l-ecoboost™/3. 7l2018 2l-Power-Stroke-Diesel

Тип № Описание

Предохранитель FMX/JCase

50А		 1

Стеклоочистители.

Предохранитель FMM/MCase

 2

Не используется.

Предохранитель FMM/MCase

40A		 3

Полный привод.

Предохранитель MINI

30А		 4

Габаритные огни.

Предохранитель MINI

10A		 5

Фонарь заднего хода.

Предохранитель MINI

 6

Не используется.

Предохранитель FMX/JCase

40A		 7

Двигатель переднего вентилятора.

Предохранитель FMM/MCase

 8

Не используется.

Предохранитель FMM/MCase

15A		 9

Защелка задней двери.

Предохранитель FMM/MCase

 10

Не используется.

Предохранитель FMM/MCase

40A		 11

Вспомогательная розетка питания. USB-порт.

Предохранитель MINI

20A		 12

Звуковой сигнал.

Предохранитель МИНИ

 13

Не используется.

Предохранитель MINI

15A		 14

Мощность автомобиля 5.

90 002 Предохранитель MINI

 15

Не используется.

Предохранитель FMM/MCase

 16

Не используется.

Предохранитель MINI

10A		 17

Правосторонние газоразрядные фары высокой интенсивности.

Предохранитель FMM/MCase

40A		 18

Обогрев заднего стекла.

Предохранитель FMM/MCase

20A		 19

Передняя противотуманная фара.

Предохранитель MINI

10A		 20

Электропривод складывания зеркал.

Предохранитель MINI

15A		 21

Мощность автомобиля 4.

Предохранитель FMM/MCase

40A		 22

Двигатель заднего вентилятора.

Предохранитель FMM/MCase

20A		 23

Топливный насос.

Предохранитель FMM/MCase

40A		 24

Реле «Пуск/Пуск».

Предохранитель FMM/MCase

40A		 25

Дополнительные точки питания.

Предохранитель МИНИ

10A		 26

Левые газоразрядные фары высокой интенсивности.

Предохранитель FMM/MCase

 27

Не используется.

Предохранитель MINI

20A		 28

Мощность автомобиля 1.

90 002 Предохранитель FMM/MCase

 29

Не используется.

Предохранитель MINI

15А		 30

Насос охлаждающей жидкости.

Предохранитель MINI

5A		 31

Антиблокировочная система тормозов.

Предохранитель MINI

15A		 32

Модуль управления коробкой передач.

Предохранитель FMM/MCase

30A		 33

Стартер.

Предохранитель MINI

 34

Не используется.

Предохранитель MINI

15А		 35

Мощность автомобиля 2.

900 02 Предохранитель MINI

5A		 36

Перепускной клапан охлаждающей жидкости двигателя.

Предохранитель MINI

5A		 37

Свечи накаливания. Модуль управления силовым агрегатом.

Предохранитель FMX/JCase

40A		 38

Антиблокировочная тормозная система с электронным контролем устойчивости [кроме серии 510].

Предохранитель FMX/JCase

60A		 38

Вентилятор охлаждения [серия 510].

Предохранитель MINI

 39

Не используется.

Предохранитель MINI

10A		 40

Мощность автомобиля 3.

90 002 Предохранитель MINI

 41

Не используется.

Предохранитель МИНИ

 42

Не используется [за исключением серии 510].

Предохранитель MINI

15A		 42

Вентилятор охлаждения [серия 510].

Предохранитель FMX/JCase

60A		 43

Насос антиблокировочной тормозной системы.

Предохранитель FMM/MCase

25A		 44

Вентилятор охлаждения [кроме серии 510].

Предохранитель FMM/MCase

 44

Не используется [серия 510].

Предохранитель FMM/MCase

30A		 45

Розетка для прицепа.

Предохранитель FMM/MCase

 46

Не используется.

Предохранитель FMM/MCase

 47

Не используется.

Предохранитель FMX/JCase

50A		 48

Охлаждающий вентилятор [кроме серии 510].

Предохранитель FMX/JCase

40A		 48

Антиблокировочная тормозная система с электронным контролем устойчивости [серия 510].

Предохранитель MINI

 49

Не используется.

Предохранитель MINI

 50

Не используется.

Предохранитель MINI

10А		 51

Муфта кондиционера.

Предохранитель FMX/JCase

50A		 52

Вентилятор охлаждения [кроме серии 510].

Предохранитель FMX/JCase

60A		 52

Охлаждающий вентилятор [серия 510].

Предохранитель MINI

 53

Не используется.

Предохранитель MINI

20А		 54

Аккумуляторная звуковая сигнализация.

Предохранитель MINI

25A		 55

Насос трансмиссионной жидкости.

Предохранитель FMM/MCase

 56

Не используется.

Предохранитель FMM/MCase

 57

Не используется.

Предохранитель FMM/MCase

30A		 58

Розетка для прицепа.

Реле

 59

Реле вентилятора охлаждения.

9 0026 1
Тип № Описание

Предохранитель MINI

5A

Порт USB.

Предохранитель MINI

 2

Не используется.

Предохранитель MINI

5A		 3

Порт USB.

Предохранитель MINI

 4

Не используется.

Предохранитель MINI

 5

Не используется.

Предохранитель MINI

 6

Не используется.

Предохранитель MINI

 7

Не используется.

Предохранитель MINI

 8

Не используется.

Предохранитель MINI

10A		 9

Обогрев наружных зеркал.

Предохранитель MINI

5A		 10

Вентилятор охлаждения.

Предохранитель MINI

 11

Не используется.

Предохранитель MINI

 12

Не используется.

Предохранитель MINI

 13

Не используется.

Предохранитель MINI

 14

Не используется.

Предохранитель MINI

 15

Не используется.

Предохранитель MINI

5A		 16

Датчик дождя.

Предохранитель MINI

 17

Не используется.

Предохранитель МИНИ

20А		 18

Реле.

Предохранитель FMM/MCase

 19

Не используется.

Предохранитель FMM/MCase

 20

Не используется.

Предохранитель FMM/MCase

20A		 21

Обогрев заднего стекла.

Предохранитель FMM/MCase

20A		 22

Обогрев заднего стекла.

Предохранитель FMM/MCase

20A		 23

Дополнительный разъем питания.

Предохранитель FMM/MCase

20A		 24

Вспомогательная розетка питания.

Предохранитель FMM/MCase

 25

Не используется.

Предохранитель FMM/MCase

25A		 26

Электродвигатель стеклоочистителя.

Предохранитель FMM/MCase

 27

Не используется.

Предохранитель FMM/MCase

30A		 28

Модифицированные соединения автомобиля.

Предохранитель FMM/MCase

20A		 29

Топливный обогреватель.

Предохранитель FMM/MCase

30A		 30

Силовые подножки.

Предохранитель МИНИ

 31

Не используется.

Предохранитель MINI

 32

Не используется.

Предохранитель MINI

 33

Не используется.

Предохранитель MINI

 34

Не используется.

Предохранитель MINI

 35

Не используется.

Предохранитель MINI

 36

Не используется.

Предохранитель MINI

 37

Не используется.

Предохранитель MINI

 38

Не используется.

Предохранитель MINI

 39

Не используется.

Предохранитель MINI

 40

Не используется.

Реле

25A		 41

Реле сброса нагрузки.

Реле

40A		 42

Реле стартера.

Реле

40A		 43

Реле Upfitter.

Реле

40A		 44

Реле стартера.

Предохранитель MICRO2

10A		 45

Интерфейсный модуль Upfitter.

Предохранитель MICRO2

 46

Не используется.

Предохранитель MICRO2

 47

Не используется.

Предохранитель MICRO2

5A		 48

Модифицированные соединения автомобиля.

Предохранитель MICRO2

10A		 49

Выключатель педали тормоза.

Предохранитель FMM/MCase

30A		 50

Сиденье пассажира с электроприводом.

Предохранитель FMM/MCase

40A		 51

Модифицированные соединения автомобиля.

Предохранитель FMM/MCase

30A		 52

Сиденье водителя с электроприводом.

Предохранитель FMX/JCase

60A		 53

Аккумулятор.

Предохранитель FMX/JCase

60A		 54

Инвертор мощности.

Предохранитель FMX/JCase

50A		 55

Кузовной блок управления.

Предохранитель MICRO2

10A		 56

Модифицированные соединения автомобиля.

Предохранитель MICRO2

 57

Не используется.

Предохранитель MICRO2

10A		 58

Разъем интерфейса кузова кемпера. Интерфейс апфиттера. Вторичная распределительная коробка.

Предохранитель MICRO2

10A		 59

Задний климат-контроль. Камера переднего вида. Камера заднего вида. Модуль адаптивного круиз-контроля. Информационная система слепых зон.

Предохранитель MICRO2

10A		 60

Блок управления тормозами прицепа.

Предохранитель MICRO2

 61

Не используется.

Предохранитель MICRO2

15A		 62

Усовершенствованный системный модуль реле отключения.

Предохранитель FMM/MCase

20A		 63

Вспомогательная розетка питания.

Предохранитель MICRO2

30A		 64

Модифицированные соединения автомобиля.

Предохранитель MICRO2

 65

Не используется.

Предохранитель MICRO2

10A		 66

Усовершенствованная система реле отключения. Кемпер. Реле сброса нагрузки.

Предохранитель MICRO2

 67

Не используется.

Предохранитель MICRO2

5A		 68

Модуль буксировки прицепа.

Предохранитель MICRO2

5A		 69

Модуль рулевого колеса.

Предохранитель MICRO2

5A		 70

Поворотные сиденья.

Предохранитель MICRO2

10A		 71

Пассажирское сиденье с подогревом.

Предохранитель MICRO2

10A		 72

Сиденье водителя с подогревом.

Предохранитель MICRO2

20А		 73

Модуль адаптивного переднего освещения. Выравнивание фар.

Предохранитель MICRO2

 74

Не используется.

Предохранитель MICRO2

20A		 75

Блок предохранителей в моторном отсеке.

Предохранитель MICRO2

10A		 76

Выключатель управления сдвижной дверью.

Предохранитель MICRO2

5A		 77

Выключатель фар.

Предохранитель MICRO2

7,5A		 78

Модифицированные соединения автомобиля.

Предохранитель MICRO2

5A		 79

Реле блока предохранителей в салоне водителя.

Предохранитель MICRO2

 80

Не используется.

Предохранитель FMM/MCase

40A		 81

Модуль буксировки прицепа.

Предохранитель FMM/MCase

30A		 82

Раздвижная дверь с электроприводом.

Предохранитель FMM/MCase

30A		 83

Блок управления тормозами прицепа.

Предохранитель FMX/JCase

50A		 84

Кузовной блок управления.

Предохранитель FMX/JCase

30A		 85

Сдвижная дверь с электроприводом.

Предохранитель FMX/JCase

50A		 86

Кузовной блок управления.

9002 6 1
Тип № Описание

Предохранитель MINI

Не используется.

Предохранитель MINI

10A		 2

Инвертор.

Предохранитель МИНИ

7,5 А		 3

Переключатель электрического стеклоподъемника. Электропривод наружных зеркал.

Предохранитель MINI

20A		 4

Не используется.

Предохранитель MINI

 5

Не используется.

Предохранитель MICRO3

10A		 6

Не используется.

Предохранитель MICRO3

10A		 7

Не используется.

Предохранитель MICRO3

5A		 8

Модуль блока управления телематики.

Предохранитель MICRO3

5A		 9

Задний кондиционер.

Предохранитель MICRO3

 10

Не используется.

Предохранитель MICRO3

 11

Не используется.

Предохранитель MICRO3

7,5 А		 12

Климат-контроль.

Предохранитель MICRO3

7,5 A		 13

Разъем линии передачи данных. Рулевая колонка. Приборный щиток.

Предохранитель MICRO3

15A		 14

Не используется.

Предохранитель MICRO3

15A		 15

Модуль SYNC 3. Интегрированная панель управления.

Предохранитель MINI

 16

Не используется.

Предохранитель MICRO3

7,5 А		 17

Не используется.

Предохранитель MICRO3

7,5 А		 18

Не используется.

Предохранитель MICRO3

5A		 19

Не используется.

Предохранитель MICRO3

5A		 20

Замок зажигания.

Предохранитель MICRO3

5A		 21

Не используется.

Предохранитель MICRO3

5A		 22

Не используется.

Предохранитель MINI

30A		 23

Не используется.

Предохранитель MINI

30A		 24

Не используется.

Предохранитель MINI

20А		 25

Не используется.

Предохранитель MINI

30A		 26

Не используется.

Предохранитель MINI

30A		 27

Не используется.

Предохранитель MINI

30A		 28

Не используется.

Предохранитель MINI

15A		 29

Не используется.

Предохранитель МИНИ

5A		 30

Не используется.

Предохранитель MINI

10A		 31

Разъем линии передачи данных. Дистанционный приемник ключей.

Предохранитель MINI

20A		 32

Радио.

Предохранитель MINI

 33

Не используется.

Предохранитель MINI

30A		 34

Реле пуск/пуск. Помощь при парковке. Рулевая колонка.

Предохранитель MINI

5A		 35

Не используется.

Предохранитель MINI

15A		 36

Помощь при парковке. Модуль управления рулевой колонкой.

Предохранитель MINI

20A		 37

Не используется.

Автоматический выключатель MAXI

30A		 38

Электрические стеклоподъемники.

Тип № Описание

Предохранитель MINI

40A		 1 90 002 Реле 2.

Предохранитель MINI

40A		 2

Реле 3.

Предохранитель MINI

20A		 3

Реле 1.

Предохранитель MIN I

20A		 4

Реле 4.

Предохранитель MINI

20A		 5

Реле 5.

Предохранитель MINI

 6

Не используется.

Предохранитель MINI

 7

Не используется.

Предохранитель MINI

20A		 8

Реле 7.

900 02 Предохранитель MINI

20A		 9

Реле 8.

Предохранитель MINI

 10

Не используется.

Предохранитель MINI

 11

Не используется.

Предохранитель MINI

20A		 12

Реле 9.

90 002 Предохранитель MINI

20A		 13

Реле 6.

Предохранитель MINI

5A		 14

Зажигание.

Предохранитель ATO

5A		 15

Источник питания.

Реле

20A		 16

Вспомогательный выключатель 3 реле.

Реле

40A		 17

Вспомогательный выключатель 3 реле.

Реле

40A		 18

Вспомогательный выключатель 3 реле.

Реле

20A		 19

Вспомогательный выключатель 4 реле.

Реле

20A		 20

Вспомогательный выключатель 5 реле.

Реле

20A		 21

Реле дополнительного блока предохранителей.

Реле

20A		 22

Вспомогательный выключатель 7 реле.

Реле

20A		 23

Вспомогательный выключатель 8 реле.

Реле

20A		 24

Вспомогательный выключатель 9 реле.

9 0026 1 900 26

Предохранитель MEGA

60A
Тип № Описание

Предохранитель MIDI

125A

Кузовной блок управления.

Предохранитель MIDI

80A		 2

Электронный усилитель рулевого управления.

Предохранитель MIDI

 3

Не используется.

Предохранитель MIDI

 4

Не используется.

Предохранитель MIDI

 5

Не используется.

Предохранитель MIDI

150A		 6

Блок предохранителей в салоне.

Предохранитель FMX/JCase

60A		 7

Кемпер.

Предохранитель MEGA

 8

Не используется.

Предохранитель MEGA

500A		 9

Стартер. Генератор.

Предохранитель MEGA

300A		 10

Блок предохранителей в моторном отсеке.

Предохранитель MEGA

250A		 11

Двойные генераторы.

Предохранитель MEGA

150A		 12

Блок предохранителей в салоне водителя.

Реле

190A		 13

Реле сброса нагрузки.

Предохранитель MEGA

175A		 14

Дополнительная розетка 1.

15

Дополнительная розетка 2.

Ford Transit VI (2013-2021) схемы блока предохранителей

Годы выпуска: 2013 2014 2015 2016 2017 2018 2019 2020 2021

Оглавление

  1. Расположение блока предохранителей
  2. Схема блока предохранителей в моторном отсеке
  3. Панель блока предохранителей в салоне
  4. Схема блока предохранителей
  5. Блок управления кузовным оборудованием
  6. Информация о модели

Блок предохранителей в автомобиле Ford Transit расположен: 1) в моторном отсеке 2) за съемной обшивкой панель 3) под сиденьем водителя.

Предохранитель Номинал предохранителя Защищенные цепи
F1 10A Селективное каталитическое восстановление — дизель.
F2 15A Селективное каталитическое восстановление — дизель.
F3 15A Селективное каталитическое восстановление — дизель.
F4 10A Селективное каталитическое восстановление — дизель.
F5 3A Испаритель сажевого фильтра – Дизель. Контроль свечей накаливания – Дизель.
F6 – Не используется.
F7 7.5A Питание модуля управления автоматической коробкой передач.
F8 20A Вентилятор охлаждения – Бензин.
F9 – Не используется.
F10 30A Подножка с электроприводом и подогрев сидений.
F11 10A Муфта кондиционера.
F12 20A Свеча накаливания испарителя сажевого фильтра – Дизель.
F13 – Не используется.
F14 3A Селективное каталитическое восстановление — зажигание — дизель.
F15 – Не используется.
F16 10A Реле топливного насоса – Дизель.
F16 20А Реле топливного насоса – Бензин.
F17 15A Модуль АКПП (питание от аккумулятора) – Дизель.
F18 30А Антиблокировочная тормозная система. Насос системы стабилизации – Дизель. Блок предохранителей в моторном отсеке #F16 — Бензин. Блок предохранителей в моторном отсеке #F16, #F17 – Дизель.
F19 30А Соленоид стартера.
F20 60А Свечи накаливания – Дизель.
F21 60A Реле зажигания 3.
F22 40A Selective Cata литическое редукционное питание реле.
F22 40A Электропитание реле вакуумного насоса – Бензин.
F23 10A ПРЕДОХРАНИТЕЛЬ ЗАЩИТНОЙ ЦЕПИ.
F24 – Не используется.
F25 10A Не используется (запасной).
F26 20A ПРЕДОХРАНИТЕЛЬ ЗАЩИТНОЙ ЦЕПИ.
F27 – Не используется.
F28 7.5A Датчик картера – Дизель.
F29 3A Питание зажигания – Аудиосистема – Бензин.
F29 7.5A Подогреватель вентиляции картера – Дизель.
F30 60A Одиночный вентилятор охлаждения – Дизель.
F30 40A Двойной вентилятор охлаждения – Бензин.
F31 40A Двойной вентилятор охлаждения 2 – Бензин.
F32 30A Двигатель стеклоочистителя.
F33 – Не используется.
F34 – Не используется.
Ф35 20A Питание системы управления силовым агрегатом – Бензин.
F35 15A Питание системы управления силовым агрегатом – Дизель.
F36 20A Датчик массового расхода воздуха – Бензин.
F36 15A Датчик PM – Дизель. Датчик качества мочевины – Дизель. Датчик NOX 1, 2 – Дизель.
F37 7.5A Регулятор объема – Дизель.
F38 20A Муфта кондиционера – Бензин.
F38 7.5A Муфта кондиционера — Дизель.
F39 7.5A UEGO, VAP PUMP, EBYPASS, EDF, HEDF – бензиновый двигатель 3,7 л.
F39 10A UEGO, VAP PUMP, EBYPASS, EDF, HEDF – бензиновый двигатель 3,5 л.
F39 15A UEGO, НАСОС VAP, EBYPASS, EDF, HEDF – Дизель.
Реле Цепи переключаются
R1 Зажигание 3.
R2 Не используется.
R3 Не используется.
R4 Не используется.
R5 Вентилятор охлаждения – Бензин.
R6 Стеклоочиститель – включение и выключение.
R7 Стеклоочиститель – низкая и высокая скорость.
R8 Электрический вакуумный насос — бензин.
R9 Стартер.
R10 Муфта кондиционера.
R11 Свеча накаливания системы испарителя топлива – Дизель.
R12 ТНВД.
R13 Не используется.
R14 Не используется.
R15 Низкоскоростной и высокоскоростной вентилятор охлаждения.
R16 Селективное каталитическое восстановление — дизель.
R17 Модуль управления силовым агрегатом.
R18 Высокоскоростной вентилятор охлаждения.
Предохранитель Номинал предохранителя Защищенные цепи
F1 900 29 10A Модуль подушки безопасности.
F2 4A Антиблокировочная тормозная система с электронным контролем устойчивости. Ручной тормоз.
F3 – Не используется.
F4 10A Реле фонаря заднего хода прицепа.
F5 20A Разъемы корпуса в разрезе.
F6 – Не используется.
F7 – Не используется.
F8 40A Розетка переменного тока.
F9 30A Тормозной модуль прицепа.
F10 30A Сиденье водителя с электроприводом.
F11 30A Пассажирское сиденье с электроприводом.
F12 30A Реле габаритных огней прицепа.
F13 25A Антиблокировочная тормозная система с электронными клапанами контроля устойчивости.
F14 5A Модуль управления силовым агрегатом B+ реле.
F15 40A Реле питания модуля управления силовым агрегатом.
F16 40A Электропитание модуля управления кузовным оборудованием.
F17 40А Антиблокировочная тормозная система.
F18 40A Модифицированные соединения автомобиля.
F19 – Не используется.
F20 5A Реле обогрева наружных зеркал. Обогрев заднего стекла.
F21 10A Модифицированные разъемы зажигания автомобиля.
F22 15A Панель предохранителей в салоне (кузовной блок управления).
F23 7.5A Модуль управления кондиционером.
F24 10А Соединители корпуса в разрезе.
F25 7.5A Внутреннее освещение. Управление реле точки питания.
F26 10A Наружные зеркала с подогревом.
F27 20A Обогрев заднего стекла.
F28 20A Обогрев заднего стекла.
F29 10A Задняя камера помощи при парковке. Система удержания полосы движения. Электро зеркало.
F30 – Не используется.
F31 10A Питание зажигания тормоза прицепа.
F32 10A Внутреннее освещение.
F33 10A Сиденье водителя с подогревом.
F34 10A Пассажирское сиденье с подогревом.
F35 5A Выключатель зеркала. Переключатель стеклоподъемника водителя.
F36 20A Звуковой сигнал.
F37 7,5 А Модуль синхронизации. GPS-модуль.
F38 5A Реле электровентилятора. Реле звукового сигнала. Реле стеклоочистителя.
F39 7.5A Удаленный вход без ключа. Задний обогрев, вентиляция и кондиционер. Катушка резервного реле буксировки прицепа. Катушка реле стояночных огней.
F40 40А Электродвигатель переднего вентилятора.
F41 40A Двигатель заднего вентилятора.
F42 40A Обогрев заднего стекла.
F43 30A Розетка для прицепа. Модуль буксировки прицепа.
F44 60А Дополнительные точки питания.
F45 40A Разъемы прицепа B+ питание. Модуль буксировки прицепа.
F46 30А Электрические стеклоподъемники.
F47 20A Гнездо прикуривателя.
F48 20A Задние дополнительные розетки.
F49 20A Передние дополнительные розетки.
F50 60A Реле зажигания 1.
F51 30A Power step или с подогревом места.
F51 60A Подножка с электроприводом и подогрев сидений.
F52 40A Модифицированные соединения автомобиля.
F53 40A Модифицированные соединения автомобиля.
Реле Цепи переключаются
R1 Не используется (запасной).
R2 Вспомогательные розетки.
R3 Стояночный фонарь для прицепа.
R4 Не используется.
R5 Электрические стеклоподъемники.
R6 Зажигание 1.
R7 Звуковой сигнал.
R8 Фонарь заднего хода прицепа.
R9 Двигатель переднего вентилятора.
R10 Двигатель заднего вентилятора.
R11 Обогрев заднего стекла. Обогрев наружных зеркал.
R12 Подогрев сидений.
R13 Модифицированные соединения автомобиля.
Плавкая вставка Номинал плавкой вставки Защищенные цепи
C 470A Блок предохранителей в моторном отсеке. Пусковой двигатель. Генератор.
Д 100А Панель предохранителей в салоне. Блок предохранителей блока управления кузовным оборудованием.
E – Не используется.
F 200A Панель предохранителей в салоне (SRBI BB3).
G 100A Панель предохранителей в салоне (SRB1 BB1).
H 80A Дополнительный отопитель – дизельный.
J 80A Модифицированные соединения автомобиля (SRB F52 и F53).
K 100A Питание распределительной коробки двигателя.
L 100A Панель предохранителей в салоне.
M 60A Питание панели предохранителей в салоне (кузовной блок управления).
N 60A Питание панели предохранителей в салоне (кузовной блок управления).
P 60A Вспомогательная точка питания 1 (Точка подключения заказчика).
R 60A Вспомогательная точка питания 2 (Точка подключения заказчика).
S 60A Точка вспомогательного питания 3 (точка подключения заказчика).
Вспомогательная панель предохранителей (установщики)
Предохранитель Номинал предохранителя Защищенные цепи
F1 – Не используется.
F2 – Не используется.
F3 – Не используется.
F4 – Не используется.
F5 20А Реле питания R4.
F6 20А Реле питания R3.
F7 20А Реле питания R2.
F8 20А Реле питания R1.
F9 – Не используется.
F10 – Не используется.
F11 – Не используется.
F12 3A Переключатель питания.
Реле Коммутация цепей
R1 Установщик 1.
R2 Установщик 2.
R3 Установщик 3.
R4 Установщик 4.
R5 Не используется.
R6 Не используется.
R7 Не используется.
Предохранитель Номинал предохранителя Защищенные цепи
F1 900 29 15A Центральный замок 2.
F2 15A Центральный замок 1.
F3 15A Замок зажигания.
F4 5A Модуль управления системой помощи при парковке. Блокировка переключения передач с тормозом.
F5 5A Модуль датчика дождя.
F6 15A Насос омывателя ветрового стекла.
F7 – Не используется.
F8 – Не используется.
F9 10A Правый дальний свет.
F10 10A Левый дальний свет.
F11 25A Правые наружные фонари. Левые габаритные фонари.
F12 – Не используется.
F13 15А Бортовая диагностика. Экономия заряда батареи.
F14 25A Индикатор указателя поворота. Электростеклоподъемники с задержкой. Датчик выезда из полосы движения Обогрев накладки ветрового стекла.
F15 25A Левые наружные фонари. Правые габаритные фонари. Высоко установленный стоп-сигнал.
F16 20A Аудиоблок. Блок навигации.
F17 7.5A Комбинация приборов. Управление отопителем.
F18 10А Модуль переключателя фар. Модуль рулевого колеса. Питание выключателя стоп-сигнала.
F19 5A Передний интерфейсный модуль управления/дисплея.
F20 5A Пассивная противоугонная система зажигания.
F21 3A Вспомогательное реле, ввод для доступа клиентов.

Ford Transit, также известный как серия Ford T, был выпущен в 1965 году. автомобиль удваивается как коммерческий автомобиль, а также как пассажирский фургон. Модель автомобиль претерпел несколько изменений в зависимости от поколения модели автомобиля. Транзит Модель автомобиля сделана из европейского крыла Форда, но на данный момент она является одной из топ- продажа категории коммерческих фургонов в Соединенных Штатах Америки.

Ford Transit VI: первое поколение

Ford Transit первого поколения мог перевозить двух слонят с импровизированный объем двигателя и другие особенности, тяговая способность автомобиля имеет увеличенный манифольд. Длина автомобиля может быть настроена в соответствии с вашими потребностями. Это может быть коротким, средним или расширенным. Вместимость фургона также может быть модифицируется в соответствии с требованиями пользователя.

Фургон лучше всего подходит для перевозки тяжелых грузов, так как место для груза очень большой и вместительный. Лампа включается автоматически, дворники включаются. в полном разгаре, когда идет дождь. Тормоза прикреплены ко всем четырем колесам фургона, что Ваш груз не подвергается никаким повреждениям при транспортировке из одного места в другое. другой.

Добавление таких функций, как подушка безопасности, ко всем сиденьям фургона дает дополнительную функция безопасности. Зеркало заднего вида размещается внутри автомобиля, чтобы исключить большие повреждения автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
