Предохранители и реле Форд Фиеста 6 и 7 с описанием и схемами блоков
Ford Fiesta 6 го поколения выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах MK6. За это время автомобиль прошел одни рестайлинг, который во многом изменил внешний вид. С 2015 года Ford Fiesta собиралась в России. Далее производится Ford Fiesta 7 го поколения 2018, 2019, 2020, 2021, 2022 году как mk7. В нашей публикации вы найдете описание предохранителей и реле Форд Фиеста 6 и 7 поколения со схемами блоков и их фотографиями. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полное руководство по эксплуатации.
Исполнение блоков и назначение элементов может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки, особенно это касается автомобилей из США.
Содержание
- 1 Блок в салоне
- 1.1 Вариант 1
- 1.2 Вариант 2
- 1.3 Вариант 3
- 2 Блок под капотом
- 2.1 Вариант 1
- 2.2 Вариант 2
- 2.3 Вариант 3
- 3 Руководство Ford Fiesta 6
Блок в салоне
Этот блок предохранителей находится за бардачком. Для доступа к нему, надо открыть сам бардачок, надавить на стенки по бокам и сместить вниз.
Вариант 1

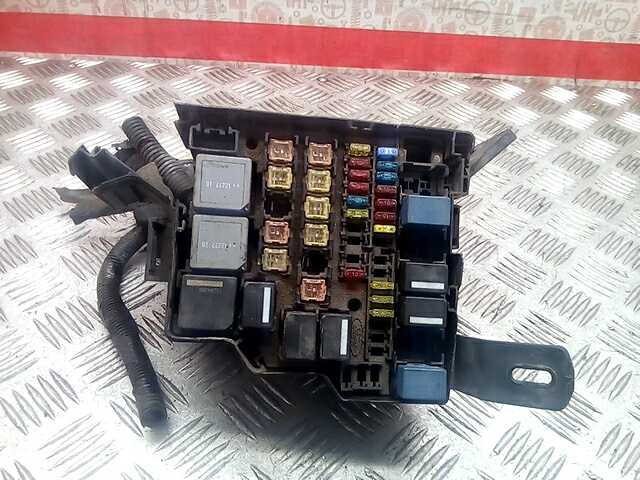

Фото – пример
Схема
Описание
| 1 | 7.5A Зажигание, датчик осадков, обогрев лобового стекла |
| 2 | 10A Выключатель стоп-сигналов |
| 3 | 7,5А Фонари заднего хода, камера заднего вида (VP) |
| 4 | 7,5A Корректор фар |
| 5 | 20A Очиститель лобового стекла |
| 6 | 15A Очиститель заднего стекла |
| 7 | 10A Омыватель лобового стекла |
| 8 | 15A Электрооборудование прицепа 10А Система помощи при парковке (автомобили, оснащенные передней системой помощи при парковке) |
| 9 | 10A Система парковки |
| 10 | 7,5A Подогреватель сидений |
| 11 | — |
| 12 | 10A Система SRS – Модуль подушки безопасности |
| 13 | 10A Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS |
| 14 | 7,5A PCM, рычаг селектора передач, топливный насос |
| 15 | 7,5A Аудиосистема, щиток приборов |
| 16 | 7,5A Обогреватель зеркал заднего вида на дверях |
| 17 | 15A Система зажигания |
| 18 | 7,5A Комбинация приборов |
| 19 | 15A Диагностический разъем (DLC) |
| 20 | 7,5A Многофункциональный дисплей, часы, внутренний сканер, панель систем отопления, вентиляции, кондиционирования воздуха (HVAC) |
| 21 | 15A Аудиосистема, Bluetooth |
| 22 | 20A Прикуриватель |
| 23 | 20A Электрооборудование прицепа |
| 24 | Резерв |
| 25 | 30A Электропривод стеклоподъемников |
| 26 | 30A Обогрев ветрового стекла, левая сторона |
| 27 | 30A Обогрев лобового стекла, правая сторона |
За прикуриваетль отвечает предохранитель номер 22 на 20А.
- R1 – Реле системы зажигания
Вариант 2

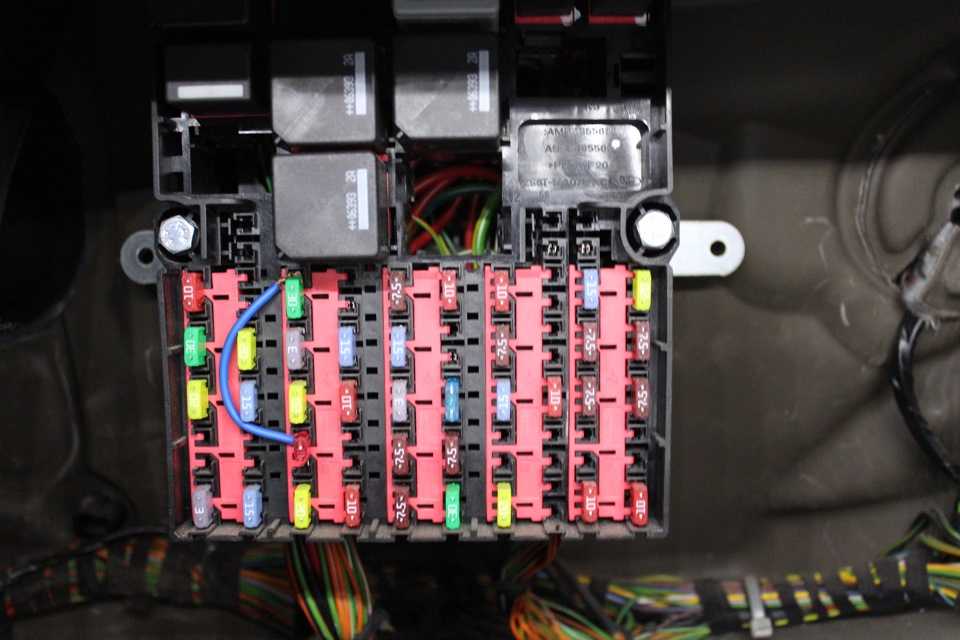

Фотография

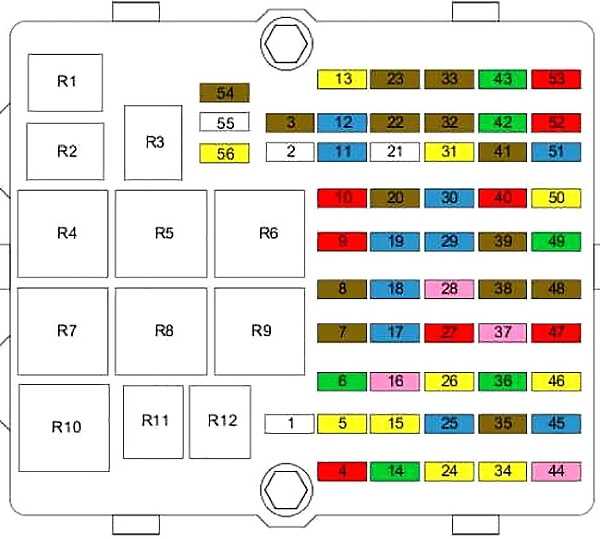

Схема
Обозначение
| 1 | 7,5A Зажигание, датчик осадков, обогрев переднего стекла |
| 2 | 10A Выключатель стоп-сигналов |
| 3 | 7,5A Фонари заднего хода |
| 4 | 7,5A Корректор фар |
| 5 | 20A Очиститель лобового стекла |
| 6 | 15A Очиститель заднего стекла |
| 7 | 10A Омыватели лобового стекла |
| 8 | 15A Электрооборудование прицепа |
| 9 | 10A Система парковки 15А Обогрев сидений |
| 10 | 7,5A Подогреватель сидений 15А Обогрев сидений |
| 11 | Резерв |
| 12 | 10A Система SRS |
| 13 | 10A Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS |
| 14 | 7,5A PCM, рычаг селектора передач, топливный насос |
| 15 | 7,5A Аудиосистема, щиток приборов |
| 16 | 7,5A Обогреватель зеркал заднего вида на дверях |
| 17 | 15A Система зажигания |
| 18 | Комбинация приборов |
| 19 | 15A Диагностический разъем (DLC) |
| 20 | 7,5A Многофункциональный дисплей, часы, внутренний сканер, панель HVAC 20А Прицеп |
| 21 | 15A Аудиосистема, Bluetooth |
| 22 | 20A Прикуриватель 7,5А Щиток приборов |
| 23 | 20A Электрооборудование прицепа 7,5А Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха |
| 24 | 10А SYNC, Bluetooth |
| 25 | 30A Электропривод стеклоподъемников (передние окна) |
| 26 | 30А Левая цепь обогреваемого ветрового стекла |
| 27 | 30А Правая цепь обогреваемого ветрового стекла |
| 28 | 30А Высококачественное электропитание (автомобили с системой авто-старт-стоп) |
| 29 | 20А Задняя электрическая розетка |
| 30 | 20А Прикуриватель |
| 31 | 30A Электропривод стеклоподъемников (задние окна) |
| 32 | 30A Обогреватель лобового стекла |
| 33 | 30A Обогреватель лобового стекла |
| 34 | 20A Дистанционное управление центральным замком (keyless entry) |
| 35 | 20A Дистанционное управление центральным замком (keyless entry) |
| 36 | 15A Заднее гнездо питания, функция энергосбережения аккумулятора |
| 37 | 15A Вспомогательное гнездо питания в багажном отделении |
| 38 | Резерв |
| 39 | Резерв |
| 40 | Резерв |
| 41 | Резерв |
| 42 | 20A Люк 7,5А Камера заднего вида |
| 43 | 10А Система Active City Stop |
| 44 | 7,5А Индикатор отключения надувной подушки безопасности пассажира |
| 45 | Резерв |
| 46 | Резерв |
| 47 | Резерв |
| 48 | Резерв |
| 49 | Резерв |
В зависимости от года выпуска за прикуриватель отвечают предохранители 22 или 30 на 20А.
Реле
- R1 Зажигание
- R2 Прикуриватель, переднее дополнительное гнездо электропитания
- R3 Резерв
- R4 Система Active City Stop
- R5 Обогреватель лобового стекла
- R6 Бесключевой вход (аксессуар)
- R7 Бесключевой вход (зажигание)
- R8 Заднее дополнительное гнездо электропитания либо контроль силы тока аккумуляторной батареи
- R9 Резерв
- R10 Резерв
- R11 Резерв
- R12 Резерв

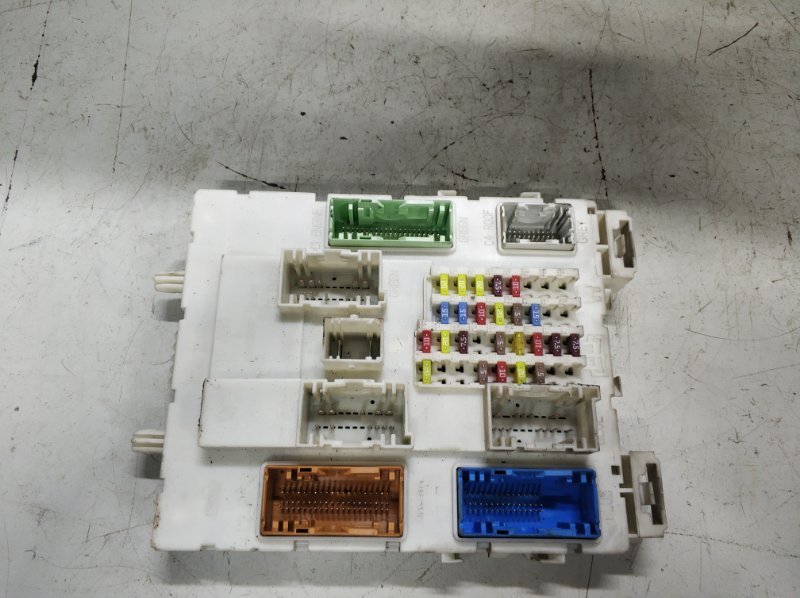

Вариант 3
Схема
Расшифровка
| F1 | 15A Замок зажигания. |
| F2 | 7,5A Внутреннее зеркало с автоматическим затемнением. Авто очистители. Управление реле нагревателя. |
| F3 | 7,5A Приборный щиток. |
| F4 | 7,5A Выключатель де активации подушки безопасности пассажира. Система обнаружения пассажиров. |
| F5 | 15A Дополнительный бортовой диагностический блок управления A. |
| F6 | 10A Фонари заднего хода. |
| F7 | 7,5A Приборный щиток. Информационно-развлекательный дисплей. |
| F8 | 7,5A Люк. |
| F9 | 20A Удаленный вход без ключа. Удаленный запуск без ключа. |
| F10 | 15A Аудиосистема. Модуль SYNC. |
| F11 | 20A Дворники. |
| F12 | 7,5A Климат-контроль. |
| F13 | 15A Стеклоочиститель заднего стекла. |
| F14 | 20A Удаленный вход без ключа. Удаленный запуск без ключа. |
| F15 | 15A Дворники. |
| F16 | 5A Наружные зеркала заднего вида. Электрические стеклоподъемники. |
| F17 | 15A Сиденья с подогревом. |
| F18 | 10A Стоп-сигналы. |
| F19 | 7,5A Приборный щиток. |
| F20 | 10A Подушки безопасности. |
| F21 | 7,5A Электронный усилитель рулевого управления. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. |
| F22 | 7,5A Датчик положения педали акселератора. Модуль управления трансмиссией. Антиблокировочная тормозная система. Помощь при стабилизации. |
| F23 | 7,5A Блок управления трансмиссией. |
| F24 | 7,5A Аудиосистема. |
| F25 | 7,5A Наружные зеркала с подогревом. |
| F26 | 7,5A Система центрального замка. |
| F27 | Не используется. |
| F28 | Не используется. |
| F29 | Не используется. |
| F30 | Не используется. |
| F31 | 30A Задние стеклоподъемники. |
| F32 | 20A Звуковой оповещатель с резервным аккумулятором. Задние вспомогательные розетки. |
| F33 | 20A Передние вспомогательные розетки. |
| F34 | 30A Передние стеклоподъемники. |
| F35 | 20A Люк. |
| F36 | Не используется. |
| Реле: | |
| R1 | Реле зажигания. |
| R2 | Не используется. |
| R3 | Не используется. |
| R4 | Сиденье водителя с подогревом. |
| R5 | Пассажирское сиденье с подогревом. |
| R6 | Дополнительный режим дистанционного запуска без ключа. |
| R7 | Режим зажигания – дистанционный запуск без ключа. |
| R8 | Звуковой оповещатель с резервным аккумулятором. Экономия заряда батареи. |
| R9 | Дополнительная задержка. |
Блок под капотом
Находится с левой стороны, под защитной крышкой, с обратной стороны которой будет нанесена актуальная схема.
Вариант 1

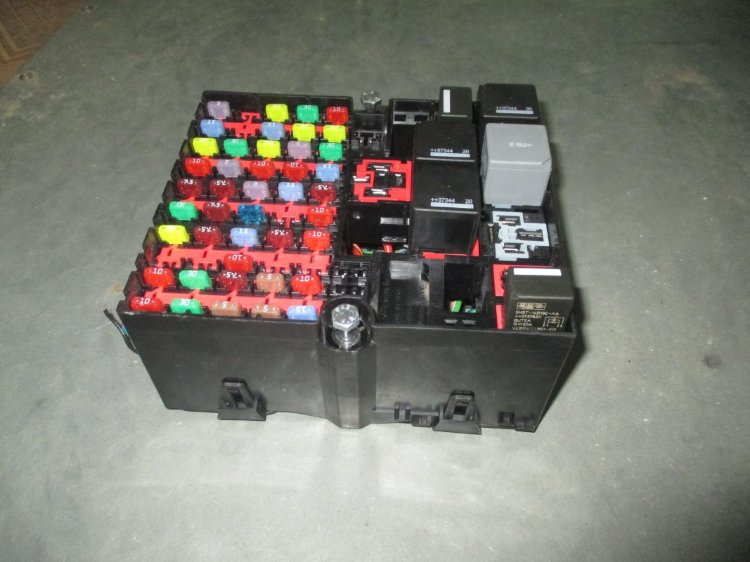

Фото – пример

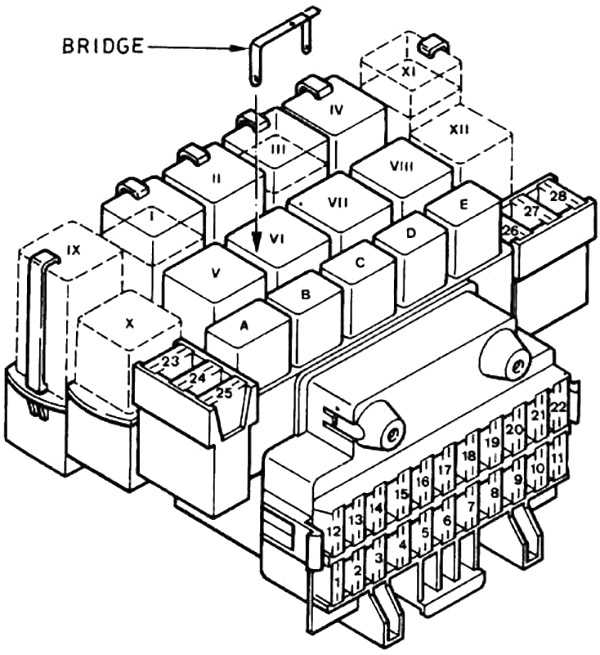

Схема
Назначение
| 1 | 30/40A ABS |
| 2 | 40А Модуль ABS ESP 60А Вентилятор системы охлаждения |
| 3 | 30A/40A Вентилятор системы охлаждения |
| 4 | 30A Электродвигатель вентилятора отопителя |
| 5 | 60A Блок предохранителей и реле в салоне |
| 6 | 30A Модуль управления дополнительным оборудованием (BCM) |
| 7 | 60A Блок предохранителей и реле в салоне |
| 8 | 60A Свечи накаливания 50А Автоматическая коробка передач |
| 9 | 60A Обогреватель лобового стекла |
| 10 | Резерв |
| 11 | 30A Реле стартера |
| 12 | 10A Дальний свет левой фары |
| 13 | 10A Дальний свет правой фары |
| 14 | 10A Ближний свет левой фары либо Насос охлаждающей жидкости |
| 15 | 10A Ближний свет правой фары либо Катушки зажигания |
| 16 | 15A Модуль управления силовым агрегатом (PCM), высоко- и низко- скоростной режим вентилятора охлаждения |
| 17 | 15A Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели) |
| 18 | 10A Электронный блок управления КПП |
| 19 | 7,5А Компрессор системы кондиционирования воздуха |
| 20 | Резерв |
| 21 | 7,5А Вентилятор системы охлаждения (1. 6L Duratorq-TDCi) |
| 22 | 15A Питание органов управления внешним освещением от аккумуляторной батареи |
| 23 | 15A Противотуманные фары |
| 24 | 15A Указатели поворота |
| 25 | 10A Лампы системы освещения в дневное время 15А Левая сторона наружного освещения |
| 26 | 7,5A Электропривод зеркал заднего вида 15А Правая сторона наружного освещения |
| 27 | 7.5A PCM Модуль управления силовым агрегатом |
| 28 | 20A Модуль ABS, ESP |
| 29 | 10А Электромагнитная муфта компрессора кондиционера |
| 30 | — |
| 31 | — |
| 32 | 20A Звуковой сигнал, функция энергосбережения аккумулятора, без ключевого модуля |
| 33 | 20A Обогреватель заднего стекла |
| 34 | 20A Реле топливного насоса, подогреватель дизельного топлива |
| 35 | 15А Система сигнализации первой категории |
| 36 | 7,5А Контроллер автоматической коробки передач |
| 37 | 25А Левая сторона модуля передней двери |
| 38 | 25А Правая сторона модуля передней двери |
| 39 | 25А Левая сторона модуля задней двери |
| 40 | 25А Правая сторона модуля задней двери |
Реле
- Вентилятор системы охлаждения
- Обогреваемое лобовое стекло, Реле свечей накаливания
- Модуль регулирования мощности, Реле системы управления двигателем
- Реле дальнего света фар
- Реле ближнего света фар
- Реле системы освещения в дневное время
- Электродвигатель вентилятора системы охлаждения двигателя
- Стартер
- Муфта компрессора системы кондиционирования
- Реле противотуманных фар
- Топливный насос, подогреватель дизельного топлива
- Фонарь заднего хода
- Вентилятор обогревателя
Вариант 2
Схема
Описание
| 1 | 60A Помощь при стабилизации. |
| 1 | 40A Антиблокировочная тормозная система (при наличии) |
| 2 | 40A Модуль управления коробкой передач. |
| 3 | 40A Охлаждающий вентилятор. |
| 3 | 60A Модуль охлаждающего вентилятора (1,0 л и 1,6 л EcoBoost) |
| 4 | 40A Двигатель вентилятора. |
| 5 | 60A Питание блока предохранителей в салоне. |
| 6 | 30A Система центрального замка. |
| 7 | 60A Замок зажигания. |
| 8 | 60A Модуль управления трансмиссией. |
| 9 | 40A Модуль стабилизации. |
| 10 | 30A Блокировка запуска двигателя. |
| 11 | 30A Топливная система. |
| 12 | 60A Электрические стеклоподъемники. |
| 13 | 60A Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| 14 | Не используется. |
| 15 | Не используется. |
| 16 | Не используется. |
| 17 | 20A Дальний свет. |
| 18 | 15A Модуль управления трансмиссией. |
| 19 | 20A Передние противотуманные фары. |
| 20 | 15A Система выбросов. |
| 21 | 75A Дальний свет. |
| 22 | 15A Катушка зажигания. |
| 22 | 20A Катушка зажигания (1.0 л и 1.6 л EcoBoost) |
| 23 | 15A Правые наружные фонари. |
| 24 | 10A Система выбросов. |
| 25 | 15A Левые наружные фонари. |
| 26 | 20A Сигнал. Звуковой оповещатель с резервным аккумулятором. Внутренние светильники. |
| 27 | 7,5A Модуль системы холодного запуска двигателя (1,6 л Flex-fuel) |
| 27 | 15A Помпа. Активная решетка-жалюзи. (1,0 л EcoBoost) |
| 28 | 15A Указатели поворота. |
| 29 | 20A Сжатый природный газ, модуль контроля топлива (при наличии) |
| 30 | 10A Муфта кондиционера. |
| 31 | Не используется. |
| 32 | 7,5A Модуль управления трансмиссией. Блок управления трансмиссией. |
| 33 | 10A Топливные форсунки. |
| 33 | 7,5A Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| 34 | 30A Наружные зеркала с подогревом. |
| 35 | 10A Левая противотуманная фара. |
| 36 | 10A Правая противотуманная фара. |
| 37 | 10A Левый дальний свет. |
| 38 | 10A Правый дальний свет. |
| 39 | Не используется. |
| 40 | Не используется. |
| 41 | Не используется. |
| 42 | Не используется. |
| 43 | Не используется. |
| 44 | Не используется. |
| 45 | Не используется. |
| 46 | Не используется. |
| Реле: | |
| R1 | Топливная система на сжатом природном газе. |
| R2 | Не используется. |
| R3 | Модуль управления трансмиссией. |
| R4 | Двигатель вентилятора. |
| R5 | Вентилятор охлаждения (при наличии) |
| R6 | Муфта кондиционера. |
| R7 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) |
| R8 | Не используется. |
| R9 | Блокировка запуска двигателя. |
| R10 | Дальний свет. |
| R11 | Передние противотуманные фары. |
| R12 | Фонарь заднего хода (6-ступенчатая коробка передач PowerShift) |
| R13 | Топливный насос. |
| R14 | Не используется. |
| R15 | Не используется. |
Вариант 3
Схема
Обозначение
| F1 | 40A Модуль анти блокировочной тормозной системы. |
| F1 | 60A Помощь при стабилизации. Модуль анти блокировочной тормозной системы. |
| F2 | 40A Реле вентилятора охлаждения. |
| F2 | 60A Реле вентилятора системы охлаждения (1,6 л Ecoboost) |
| F3 | 60A Блок предохранителей в салоне. |
| F4 | 20A Модуль управления кузовом. Электрические дверные замки. |
| F5 | Не используется. |
| F6 | 40A Реле электродвигателя вентилятора. Двигатель вентилятора. |
| F7 | Не используется. |
| F8 | Не используется. |
| F9 | 7,5A Реле передних противотуманных фар. Реле дальнего света фар. |
| F10 | 15A Модуль управления кузовом. Правые наружные фонари. |
| F11 | 15A Модуль управления кузовом. Левые наружные фонари. |
| F14 | Не используется. |
| F15 | Не используется. |
| F16 | Не используется. |
| F17 | Не используется. |
| F18 | Не используется. |
| F19 | 30A Топливные форсунки. |
| F20 | Не используется. |
| F21 | 7,5A Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| F21 | 10A Топливные форсунки. |
| F22 | 15A Модуль управления трансмиссией. |
| F23 | 15A Датчик положения распредвала. Датчик кислорода с подогревом. |
| F24 | 15A Катушка зажигания (1.6L Sigma) |
| F24 | 20A Катушка зажигания (1.0 л и 1.6 л EcoBoost) |
| F25 | 10A Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов. Электромагнитный клапан регулирования фаз газораспределения впускных клапанов. Клапан продувки адсорбера улавливателя паров топлива. Катушка реле R57, R45 и R50. |
| F26 | 7,5A Система ECSS (1,6 л гибкого топлива) |
| F26 | 15A 1.0L EcoBoost: Активные жалюзи решетки радиатора, Водяной насос, Модуль управления кондиционером. |
| F27 | Не используется. |
| F28 | Не используется. |
| F29 | Не используется. |
| F30 | Не используется. |
| F31 | Не используется. |
| F32 | 60A Блок предохранителей в салоне. |
| F33 | 60A Электрические стеклоподъемники. |
| F34 | 40A Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift) |
| F34 | 60A Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| F35 | 40A Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F36 | 30A Блокировка запуска двигателя. Соленоид стартера. |
| F37 | 30A Обогрев заднего стекла. Наружные зеркала с подогревом. |
| F38 | 20A Модуль управления кузовом. Экономия заряда батареи. Сигнал. |
| F39 | 15A Модуль управления кузовом. Указатели поворота. |
| F40 | Не используется. |
| F41 | 10A Муфта кондиционера. |
| F42 | 7,5A Модуль управления трансмиссией. Модуль управления коробкой передач. Клапан продувки адсорбера улавливателя паров топлива. |
| F48 | 10A Левая передняя противотуманная фара. |
| F49 | 10A Фара противотуманная передняя правая. |
| F55 | 10A Левый дальний свет. |
| F56 | 10A Правый дальний свет. |
| Реле: | |
| R12 | Реле модуля управления силовым агрегатом. |
| R13 | Реле дальнего света фар. |
| R43 | Не используется. |
| R44 | Реле передних противотуманных фар. |
| R45 | Реле муфты кондиционера. |
| R46 | Не используется. |
| R47 | Реле топливного насоса. |
| R50 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) |
| R51 | Реле блокировки пуска. |
| R52 | Реле электродвигателя вентилятора. |
| R53 | Не используется. |
| R54 | Фонарь заднего хода. |
| R57 | Реле вентилятора охлаждения. |
Руководство Ford Fiesta 6
Не нашли ответ на свой вопрос? Больше информации про ремонт и обслуживание Форд Фиеста 6 го поколения вы найдёте в данном руководстве: “скачать“.
А если хотите помочь дополнить материал, пишите в комментарии.
Предохранители и реле Форд Фиеста 5 с описанием назначения и схемами блоков
ФордКомментарии: 0Субкомпактный автомобиль Ford Fiesta 5 го поколения производился в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. За этот период автомобиль прошел рестайлинг, который затронул преимущественно внешний вид автомобиля. В данной публикации мы покажем назначение предохранителей и реле Форд Фиеста 5 го поколения с фотографиями и схемами блоков в которых они находятся. Отметим предохранитель прикуривателя.
В заключении предложим для скачивания полное руководство по ремонту и эксплуатации.
Назначение предохранителей может отличаться от представленного описания и зависят от года выпуска и уровня комплектации автомобиля.
Содержание
- 1 Блок в салоне
- 2 Блоки под капотом
- 2.1 Монтажный блок предохранителей
- 2.2 Блок реле
- 3 Руководство Форд Фиеста 5
Блок в салоне

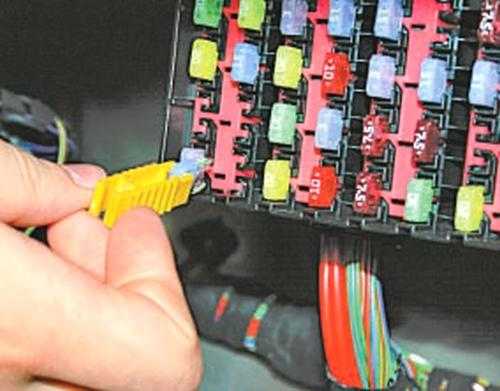

Основной блок с предохранителями и реле находится в салоне, за бардачком. Для доступа к нему надо слегка сжать по бокам стенки.
Фото – схема
Описание предохранителей
| F1 | Резерв |
| F2 | Прицеп |
| F3 | Прицеп |
| F4 | 10А Система отопления (кондиционирования) и вентиляции салона |
| F5 | 20А Антиблокировочная система (ABS) |
| F6 | 30А Антиблокировочная система (ABS) |
| F7 | 15А Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал заднего вида |
| F9 | 10А Левая фара ближнего света |
| F10 | 10А Правая фара ближнего света |
| F11 | 15А Освещение при движении в светлое время суток |
| F12 | 15А Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20А Система управления двигателем (дизель) |
| F14 | 30А Стартер |
| F15 | 20А Топливный насос |
| F16 | 3А Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 | 15А Переключатель приборов наружного освещения |
| F18 | 15А Автомагнитола |
| F19 | 15А Освещение при движении в светлое время суток |
| F20 | 7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | Резерв |
| F22 | 7,5А Габаритный свет левая сторона |
| F23 | 7,5А Габаритный свет правая сторона |
| F24 | 20А Центральный замок и звуковой сигнал охранной сигнализации |
| F25 | 15А Аварийная световая сигнализация |
| F26 | 20А Электрообогрев заднего стекла двери задка |
| F27 | 15А Звуковой сигнал |
| F28 | 3А Аккумулятор, стартер |
| F29 | 15А Прикуриватель |
| F30 | 15А Система зажигания |
| F31 | 10А Переключатель приборов наружного освещения |
| F32 | 7,5А Электрообогрев наружных зеркал заднего вида |
| F33 | 7,5А Переключатель приборов |
| F34 | Резерв |
| F35 | 7,5А Подогрев передних сидений |
| F36 | 30А Стеклоподъемники |
| F37 | 3А Антиблокировочная система (ABS) |
| F38 | 7,5А Электронный блок общего назначения |
| F39 | 7,5А Подушки безопасности |
| F40 | 7,5А Автоматическая коробка передач |
| F41 | Резерв |
| F42 | 30А Обогрев ветрового стекла |
| F43 | 30А Обогрев ветрового стекла |
| F44 | 3А Автомагнитола |
| F45 | 15А Стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Стеклоочиститель стекла двери задка |
| F48 | 7,5А Фонарь заднего хода |
| F49 | 30А Электродвигатель отопителя |
| F50 | 20А Противотуманные фонари |
| F51 | 15А предохранитель дополнительного прикуривателя |
| F52 | 10А Левая фара дальнего света |
| F53 | 10А Правая фара дальнего света |
За прикуриватель отвечает предохранитель номер 29 и 51 на 15А.
Назначение реле
| R1 | 40А Электропривод складывания наружных зеркал |
| R2 | 40А Обогрев ветрового стекла |
| R3 | 70А Система зажигания |
| R4 | 20А Фары ближнего света |
| R5 | 20А Фары дальнего света |
| R6 | 20А Топливный насос |
| R7 | 40А Стартер |
| R8 | 40А Электровентилятор отопителя |
| R9 | 20А Освещение при движении в светлое время суток |
| R10 | 20А Зарядка аккумуляторной батареи |
| R11 | 40А Система впрыска, ЭБУ системы впрыска |
| R12 | Резерв |
Блоки под капотом
Монтажный блок предохранителей
Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо снять саму аккумуляторную батарею.
Схема
Обозначение
| FА | 80А Вспомогательный отопитель (отопитель РТС) |
| FB | 60А Коробка передач |
| FC | 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) |
| FD | 40А Вентилятор охлаждения и кондиционирование воздуха |
| FE | 60А Осветительное оборудование и общий электронный модуль (GEM) |
| FF | 60А Зажигание |
| FG | 60А Двигатель и осветительное оборудование |
| FH | 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники |
Блок реле
Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.
Схема
Расшифровка
- R1 – Выключение А/С при широко открытой дроссельной заслонке
- R2 – Высокоскоростной режим вентилятора охлаждения двигателя
- R3 – Вспомогательный отопитель (отопитель РТС)
- R4 – Вспомогательный отопитель (отопитель РТС)
Руководство Форд Фиеста 5
Нужно больше информации про ремонт и эксплуатацию Ford Fiesta 5 го поколения? Изучите данное руководство: “скачать”
2017 Ford Fiesta fuse box diagram
* Ford Fiesta fuse box diagrams change across years, pick the right year of your vehicle: 201120122013201420152016201720182019
| Type | No. | Description | ||||||
|---|---|---|---|---|---|---|---|---|
Fuse FMX/JCase 40A | F1 | Модуль антиблокировочной тормозной системы. | ||||||
Предохранитель FMX/JCase 60A | F1 | Система стабилизации. | ||||||
FUSE FMX/JCASE 40A | F2 | Реле охлаждающего вентилятора | ||||||
FUSE FMX/JCARE 60A | . [1,6 л Ecoboost] | |||||||
Предохранитель FMX/JCase 60A | F3 | Блок предохранителей в салоне. | ||||||
Предохранитель FMM/MCase 20A | F4 | Кузовной блок управления. Электрозамки дверей. | ||||||
Предохранитель FMM/MCase | F5 | Не используется. | ||||||
Предохранитель FMM/MCase 40A | F6 | Реле электровентилятора. | ||||||
Предохранитель MICRO2 | F7 | Не используется. | ||||||
Предохранитель MICRO2 | F8 | Не используется. | ||||||
Предохранитель MICRO2 7.5A | F9 | Реле передних противотуманных фар. Реле дальнего света фар. | ||||||
Предохранитель MICRO2 15A | F10 | Кузовной блок управления. Правые наружные фонари. | ||||||
Предохранитель MICRO2 15A | F11 | Кузовной блок управления, Левые наружные фонари. | ||||||
Предохранитель FMM/MCase | F14 | Не используется. | ||||||
Предохранитель FMM/MCase | F15 | Не используется. | ||||||
Предохранитель FMM/MCase | F16 | Не используется. | ||||||
Предохранитель FMM/MCase | F17 | Не используется. | ||||||
Предохранитель FMM/MCase | F18 | Не используется. | ||||||
Предохранитель FMM/MCase 30A | F19 | Топливные форсунки. | ||||||
Предохранитель MICRO2 | F20 | Не используется. | ||||||
Предохранитель MICRO2 7.5A | F21 | Датчик массового расхода воздуха. | ||||||
Предохранитель MICRO2 10A | F21 | Топливные форсунки. | ||||||
Предохранитель MICRO2 15A | F22 | Блок управления силовым агрегатом. | ||||||
Предохранитель MICRO2 15А | F23 | Датчик положения распредвала. Датчик кислорода с подогревом. | ||||||
Предохранитель MICRO2 15A | F24 | Катушка зажигания. [1,6 л Sigma] | ||||||
Предохранитель MICRO2 20A | F24 | Катушка зажигания. [1,0 л и 1,6 л EcoBoost] | ||||||
Предохранитель MICRO2 10A | F25 | Изменение фаз газораспределения. | ||||||
Предохранитель MICRO2 7.5A | F26 | Система ECSS. , Модуль управления кондиционером [1,0 л EcoBoost] | ||||||
Предохранитель MICRO2 | F27 | Не используется. | ||||||
Предохранитель MICRO2 | F28 | Не используется. | ||||||
Предохранитель MICRO2 | F29 | Не используется. | ||||||
Предохранитель MICRO2 | F30 | Не используется. | ||||||
Предохранитель MICRO2 | F31 | Не используется. | ||||||
Предохранитель FMX/JCase 60A | F32 | Блок предохранителей в салоне. | ||||||
Предохранитель FMX/JCase 60A | F33 | Электрические стеклоподъемники. | ||||||
Предохранитель FMX/JCASE 40A | F34 | Модуль контроля передачи. охлаждающий вентилятор.¹ [1,0 л EcoBoost] | ||||||
Предохранитель FMM/MCase 40A | F35 | Антиблокировочная тормозная система с электронным контролем устойчивости. | ||||||
Предохранитель FMM/MCase 30A | F36 | Блокиратор запуска двигателя. Электромагнит стартера. | ||||||
Предохранитель FMM/MCase 30A | F37 | Обогрев заднего стекла. Обогрев наружных зеркал. | ||||||
Предохранитель MICRO2 20A | F38 | Кузовной блок управления. | ||||||
Предохранитель MICRO2 15A | F39 | Кузовной блок управления. Указатели направления. | ||||||
Предохранитель MICRO2 | F40 | Не используется. | ||||||
Предохранитель MICRO2 10A | F41 | Муфта кондиционера. | ||||||
Предохранитель MICRO2 7,5 А | F42 | Блок управления силовым агрегатом. Модуль управления трансмиссией. Клапан продувки адсорбера паров топлива. | ||||||
Предохранитель MINI 10A | F48 | Левая передняя противотуманная фара. | ||||||
Предохранитель MINI 10A | F49 | Правая передняя противотуманная фара. | ||||||
Предохранитель MINI 10A | F55 | Левый дальний свет. | ||||||
Предохранитель MINI 10A | F56 | Правый дальний свет. | ||||||
Реле | R12 | Реле модуля управления силовым агрегатом. | ||||||
Реле | R13 | Реле дальнего света фар. | ||||||
Реле | R43 | Не используется. | ||||||
Реле | R44 | Реле передних противотуманных фар. | ||||||
Реле | R45 | Реле муфты кондиционера. | ||||||
Реле | R46 | Не используется. | ||||||
Реле | R47 | Реле топливного насоса. | ||||||
Реле | R50 | Высокоскоростной вентилятор охлаждения [1,0 л и 1,6 л EcoBoost] | ||||||
Relay | R51 | Start inhibit relay | ||||||
Relay | R52 | Blower motor relay | ||||||
Relay | R53 | Not used . | ||||||
Реле | R54 | Фонарь заднего хода. | ||||||
Реле | R57 | Реле вентилятора системы охлаждения. |
Модуль антиблокировочной тормозной системы.
Двигатель вентилятора.
2 [1,0 л и 1,6 л EcoBoost]
Клапан продувки адсорбера паров топлива. Катушка реле R57, R45 и R5O.
Экономия заряда батареи.
| Тип | № | Описание |
|---|---|---|
Предохранитель MINI 15A | 1 | . |
Предохранитель MINI 7,5A | 2 | Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя. |
Предохранитель MINI 7,5A | 3 | Комбинация приборов. |
Предохранитель MINI 7.5A | 4 | Выключатель отключения подушки безопасности пассажира. Система обнаружения пассажиров. |
Предохранитель MINI 15А | 5 | Дополнительный блок управления бортовой диагностикой. |
Предохранитель MINI 10A | 6 | Фонари заднего хода. |
Предохранитель MINI 7,5 А | 7 | Комбинация приборов. Информационно-развлекательный дисплей. |
Предохранитель MINI 7.5A | 8 | Люк. |
Предохранитель MINI 20A | 9 | Дистанционный вход без ключа. Дистанционный запуск без ключа. |
Предохранитель MINI 15A | 10 | Аудиоблок. модуль синхронизации. |
Предохранитель MINI 20А | 11 | Стеклоочистители. |
Предохранитель MINI 7,5A | 12 | Климат-контроль. |
Предохранитель MINI 15A | 13 | Стеклоочиститель заднего стекла. |
Предохранитель MINI 20A | 14 | Дистанционный вход без ключа. Дистанционный запуск без ключа. |
Предохранитель MINI 15А | 15 | Стеклоочистители. |
Предохранитель MINI 5А | 16 | Наружные зеркала. Электрические стеклоподъемники. |
Предохранитель MINI 15А | 17 | Подогрев сидений. |
Предохранитель MINI 10A | 18 | Стоп-сигнал. |
Предохранитель MINI 7,5A | 19 | Комбинация приборов. |
Предохранитель MINI 10А | 20 | Подушки безопасности. |
Предохранитель MINI 7,5A | 21 | Электронный усилитель руля. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. |
Предохранитель MINI 7.5A | 22 | Датчик положения акселератора. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности. |
Предохранитель MINI 7,5A | 23 | Блок управления коробкой передач. |
Предохранитель MINI 7,5A | 24 | Аудиоблок. |
Предохранитель MINI 7,5A | 25 | Обогрев наружных зеркал. |
Предохранитель MINI 7,5A | 26 | Центральный замок. |
Предохранитель MINI | 27 | Не используется. |
Предохранитель MINI | 28 | Не используется. |
Предохранитель MINI | 29 | Не используется. |
Предохранитель MINI | 30 | Не используется. |
Предохранитель FMX/JCase 30A | 31 | Задние электрические стеклоподъемники. |
Предохранитель FMX/JCase 20A | 32 | Звуковой оповещатель резервного питания. Задние дополнительные точки питания. |
Предохранитель FMX/JCase 20A | 33 | Дополнительные точки питания. |
Предохранитель FMX/JCase 30A | 34 | Передние электрические стеклоподъемники. |
Предохранитель FMX/JCase 20A | 35 | Люк. |
Предохранитель FMX/JCase | 36 | Не используется. |
Реле | R1 | Реле зажигания. |
Реле | R2 | Не используется. |
Реле | R3 | Не используется. |
Реле | R4 | Сиденье водителя с подогревом. |
Реле | R5 | Пассажирское сиденье с подогревом. |
Реле | R6 | Режим аксессуаров для дистанционного запуска без ключа. |
Реле | R7 | Дистанционный запуск без ключа в режиме зажигания. |
Реле | R8 | Звуковой оповещатель резервного питания. Экономия заряда батареи. |
Реле | R9 | Дополнительная задержка. |
| 2013 Fiesta Блок предохранителей | Вкладка Press In Release | Снимите крышку блока предохранителей |
| Это
учебник по обслуживанию автомобилей был специально написан, чтобы помочь
владельцев шестого поколения (2009, 2010, 2011, 2012, 2013, 2014,
2015 и, возможно, также 2016 модельного года) Ford Fiesta седан или
хэтчбэк в проверке или замене перегоревшего предохранителя или реле в любом
в моторном отсеке или в салоне автомобиля электрооборудование
панели. Эта Fiesta 2013 года оснащена
стандартные мини-лезвийные предохранители , которые можно приобрести в Walmart, Advance
Автозапчасти, Напа, Автозапчасти со скидкой или онлайн в Амазонка . Если съемник пластмассового предохранителя отсутствуют, например, на этой Fiesta, вы можете вместо этого использовать пару острогубцы с резиновыми изолированными ручками. | ||
| | ||
| Схема расположения предохранителей | Блок предохранителей в моторном отсеке | Открытый перчаточный ящик |
| Предохранитель моторного отсека
коробка расположена с правой стороны моторного отсека рядом с 12V
автомобильный аккумулятор. Нажмите на разблокировку на переднем крае крышки блока предохранителей и снимите ее. На блоке управления есть схема расположения предохранителей. под блоком предохранителей в моторном отсеке, а также еще один в салоне вашего владельца. руководство. Панель предохранителей салона салона
находится за перчаточным ящиком. Откройте перчаточный ящик и вылейте содержимое. | ||
| Боковые упоры разблокировки | Блок предохранителей в салоне | Вытащите старый предохранитель |
| Вставьте два
боковых стенок перчаточного ящика до тех пор, пока резиновые упоры не будут сняты с
за приборной панелью. Аккуратно опустите бардачок до напольного коврика. Поместите пластиковый съемник предохранителя или пару острогубцев с резиновыми изолированными ручками над старым предохранителем, который вы как проверить или изменить. | ||
| ||
| Держите до лампочки | Вставить новый предохранитель | Наденьте крышку блока предохранителей |
Держите старый предохранитель
до источника света. Если тонкий металл стержень внутри старого предохранителя выглядит целым, скорее всего, старый предохранитель все еще хорош. Поскольку новые предохранители такие недорогие, их все равно следует заменить. как часть процесса устранения неполадок с электричеством. Если металлическая полоска внутри полупрозрачного пластиковый центр старого предохранителя кажется сгоревшим или сломанным, он «перегорел» и должен быть заменен на новый того же номинала силы тока (5, 10, 15, 20, 25). Вставить новый Плавкий мини-предохранитель вставляется прямо в гнездо. Опустите крышку блока предохранителей моторного отсека обратно вниз на место. | ||
| Закрепленная крышка блока предохранителей | Вставные боковые стенки | Закрыть перчаточный ящик |
Плотно вставьте
боковые стенки перчаточного ящика до тех пор, пока резиновые упоры не смогут быть снова вставлены сзади
приборная панель. | ||
с фотографиями.
