Предохранитель прикуривателя форд фокус 2

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

• Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

Номинал(А)	Цвет изолятора
12345

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя

Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

• Заглушить мотор Ford Focus и выключить зажигание.
• Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
• Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
• Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
• По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
• Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Предохранители и реле Ford Focus 2

Рассмотрены автомобили Форд Фокус 2 дорестайлинг и Форд Фокус 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.

Где находится блок предохранителей и реле Ford Focus 2.

Один блок: под крышкой капота. (циферка 8)

для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.

На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.

для увеличения изображения нажмите на нем.

Расшифровка реле и предохранителей Ford Focus 2 под капотом

Что предохраняет — назначение

Электрический двигатель вентилятора системы охлаждения

Усилитель руля (где находится предохранитель на электро гур на форд фокус 2)

Монтажный блок реле и предохранителей в салоне

Монтажный блок реле и предохранителей в салоне

Кондиционер с ручным или автоматическим управлением

Насос гидравлического блока АБС

Клапаны гидравлического блока АБС

Контакты и обмотка главного реле

Электрический двигатель вентилятора отопителя (предохранитель печки)

Силовая цепь реле зажигания

Обогрев ветрового стекла — правый элемент

Реле вентилятора системы охлаждения

Левый элемент обогрева ветрового стекла

Блок управления системы АБС

Блок управления усилителем рулевого управления

Насос омывателя фар

Обмотка реле обогрева ветрового стекла

Автоматическая коробка передач

Муфта компрессора кондиционера

Система раздельного климат-контроля

Блок управления двигателем, блок управления автоматической коробкой передач

Система зарядки аккумуляторной батареи

Блок управления автоматической коробкой передач, датчик положения селектора

Подогрев датчиков концентрации кислорода

Форсунки, катушка зажигания

Система управления двигателем

Блок управления двигателем

R1 (для некоторых моделей)

Реле включения запрещения запуска

Реле звукового сигнала

R3 (для некоторых моделей)

Реле фонарей заднего хода

R4 (не используется)

R5 (для некоторых моделей)

Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей

Реле нагревателя топлива — дизель

Реле обогревателя ветрового стекла

Реле омывателя фар

Реле вентилятора отопителя

Реле компрессора кондиционера

R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель

Реле вентилятора системы охлаждения. Электрический двигатель вентилятора

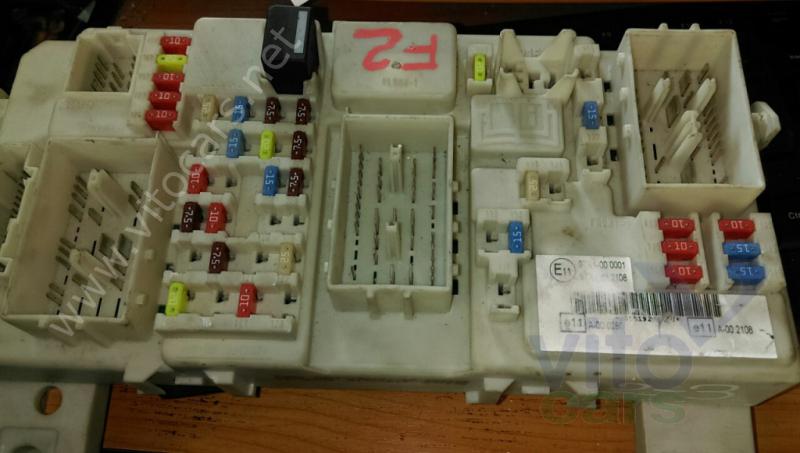

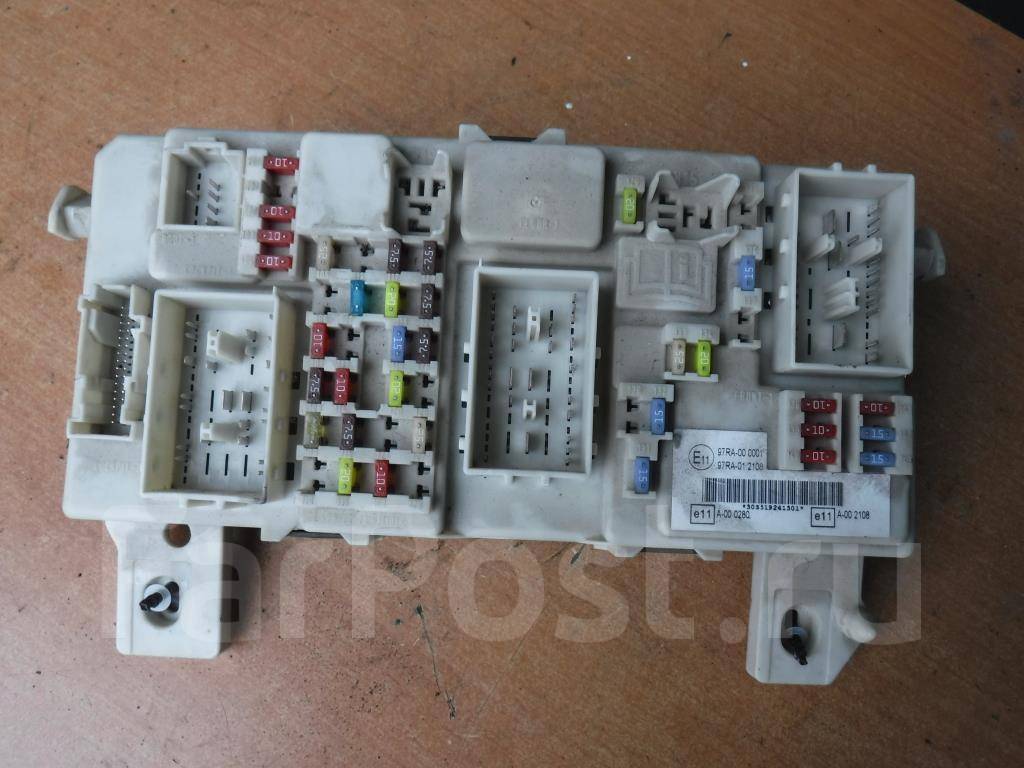

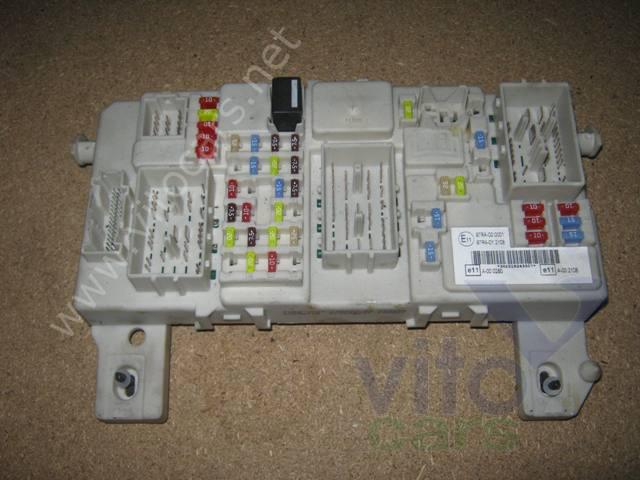

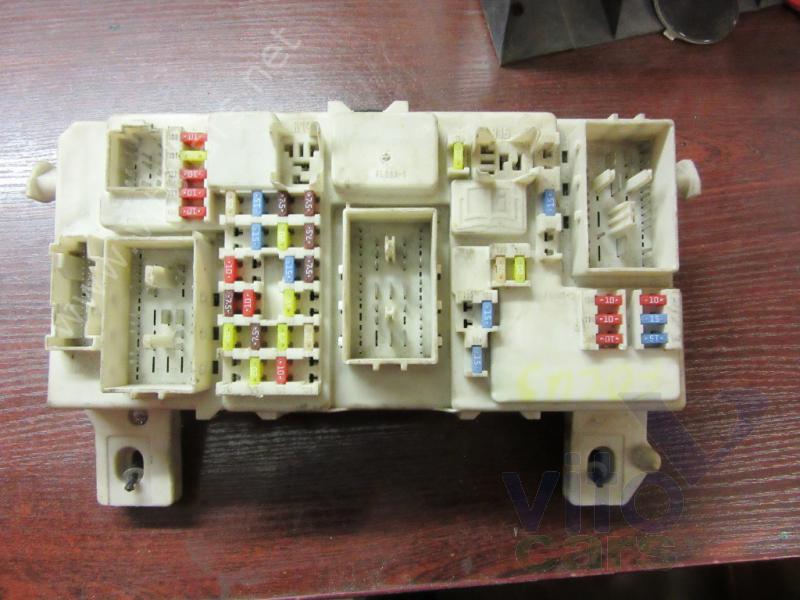

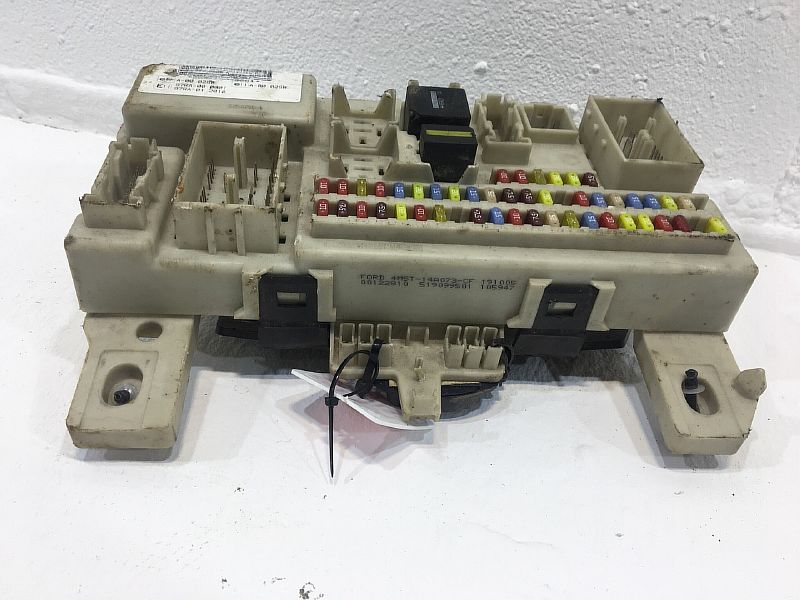

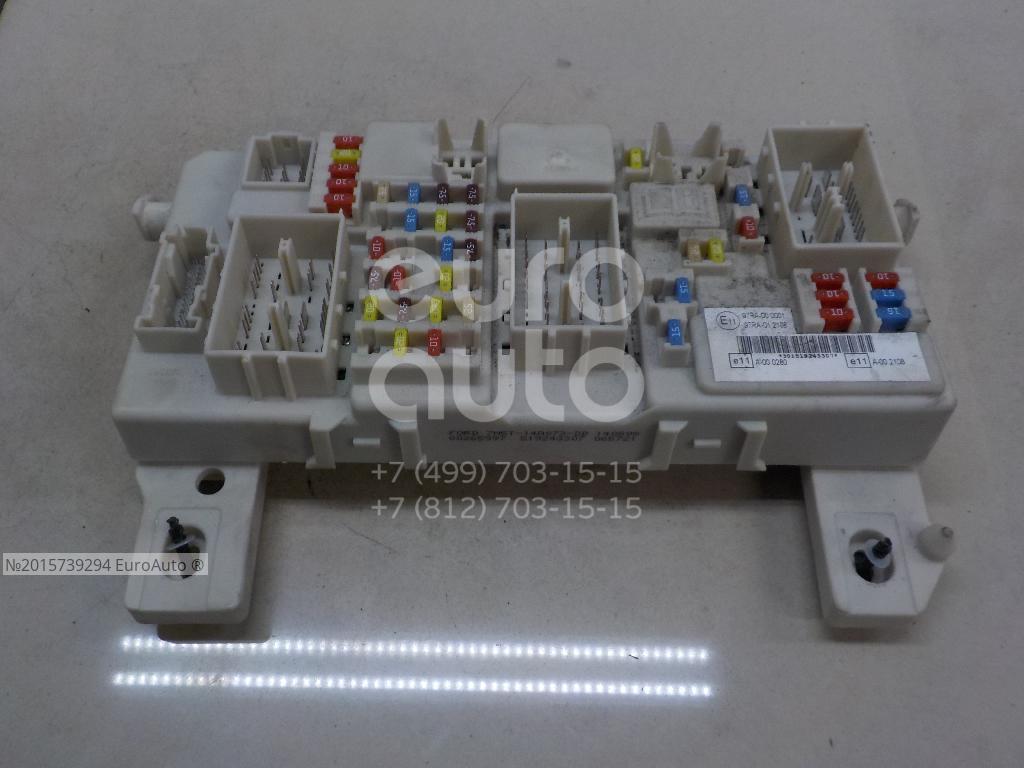

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).

Расположен под вещевым ящиком.

Для доступа к предохранителям (дорейсталинг) потяните вниз два фиксатора и снимите защитный кожух.

затем поверните фиксатор и опустите салонный блок предохранителей вниз.

Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)

для увеличения изображения нажмите на нем.

Расшифровка предохранителей в салоне Ford Focus 2 до 2007 года

№	Ампер	Распиновка
37	10	Дальний свет фар, левая сторона
38	10	Дальний свет фар, правая сторона
39	20	предохранитель прикуривателя ford focus 2, задняя электрическая розетка
40	20	Электрический привод люка
41	20	Модуль электрооборудования двери переднего пассажира
42	7,5	Электрический обогреватель зеркал заднего вида
43	10	Электронные модули (питание от аккумулятора)
44	10	Колодка канала информационной связи
45	10	Ходовые огни — габариты
46	10	Панель приборов (питание от аккумулятора), основной блок плавких предохранителей
47	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
48	20	Фары ближнего света, наружное освещение для движения в дневное время
49	15	Выключатель освещения (питание от аккумуляторной батареи)
50	20	Очиститель ветрового стекла
51	15	Топливный насос (предохранитель бензонасоса)
52	25	Электрический обогреватель заднего стекла
53	7,5	Стояночные огни, габаритные фонари, левая сторона кузова
54	7,5	Стояночные огни, габаритные фонари, правая сторона кузова
55	20	Центральный замок, модуль электрооборудования двери водителя
56	20	Система Кеу Fгее
57	10	Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
58	15	Модули музыкальной системы (питание от аккумуляторной батареи)
59	20	Модуль управления электрооборудованием прицепа
60	15	Ближний свет фар (правая сторона)
61	15	Ближний свет фар (левая сторона)

62	20	Электрический привод регулировки сиденья водителя
63	25	Электростеклоподъемники
64	—	—
65	10	Модуль подушек безопасности
66	7,5	Выключатель освещения (подача питания от замка зажигания)
67	10	Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя
68	7,5	Дополнительные элементы на панели приборов
69	20	Передние и задние противотуманные фары
70	10	Электронные модули (подача питания от замка зажигания)
71	10	Наружное освещение для движения в дневное время
72	—	—
73	7,5	Фонарь освещения номерного знака
74	15	стоп-сигналы
75	10	Блок управления силовым агрегатом
76	—	—
77	25	Реле системы центрального замка
78	15	Очиститель заднего стекла
79	15	Электрическая розетка в багажнике
80	10	Таймер отключения освещения салона с целью экономии аккумулятора
81	20	Модуль электрического оборудования двери (правой задней)
82	20	Модуль электрического оборудования двери (левой задней)
83	10	Модули аудиосистемы (“Высокого класса”) — магнитола
84	10	Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания
85	10	Блок электрического оборудования системы охлаждения
86	20	Электрообогрев передних сидений

Для того чтобы добраться до предохранителей моделей рестайлинг нужно повернуть против часовой стрелки два фиксатора и, сдвинув монтажный блок на себя, опустить его.

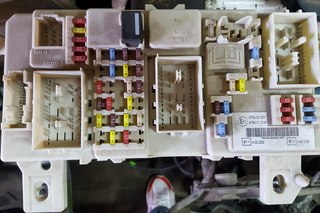

Схема расположения предохранителей в салонном блоке моделей после 2007 года выпуска (рестайлинг)

Ремонт автоэлектрики. Техпомощь.

Ford Focus 2, расположение блока предохранителей

Перед удалением предохранителя, сначала выключите зажигание, затем вытаскивайте предохранитель из его гнезда. Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки (жучок). Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку. Номинал предохранителя указан на верхней стороне , обратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала.

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека

Таблица характеристик плавких предохранителей

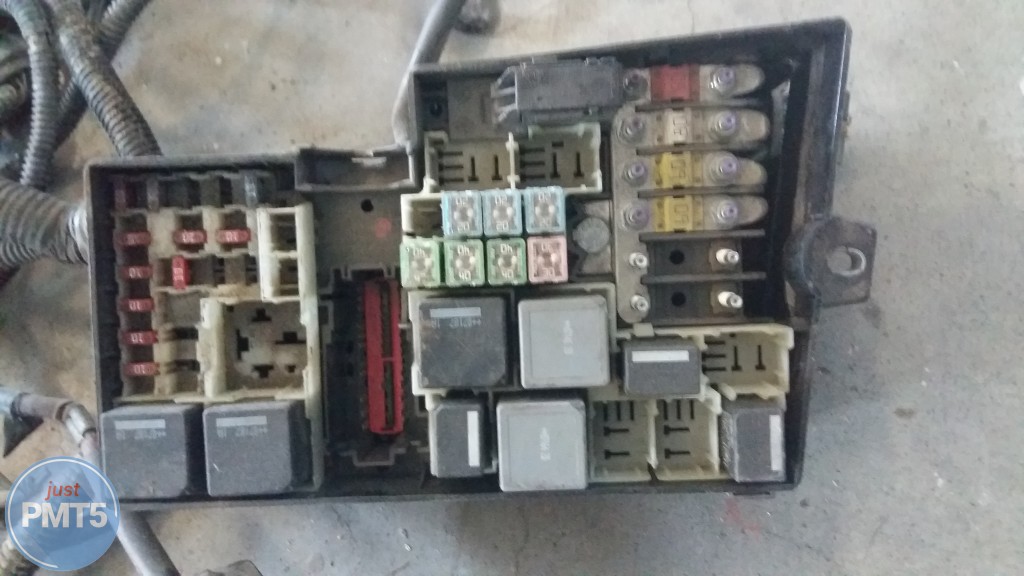

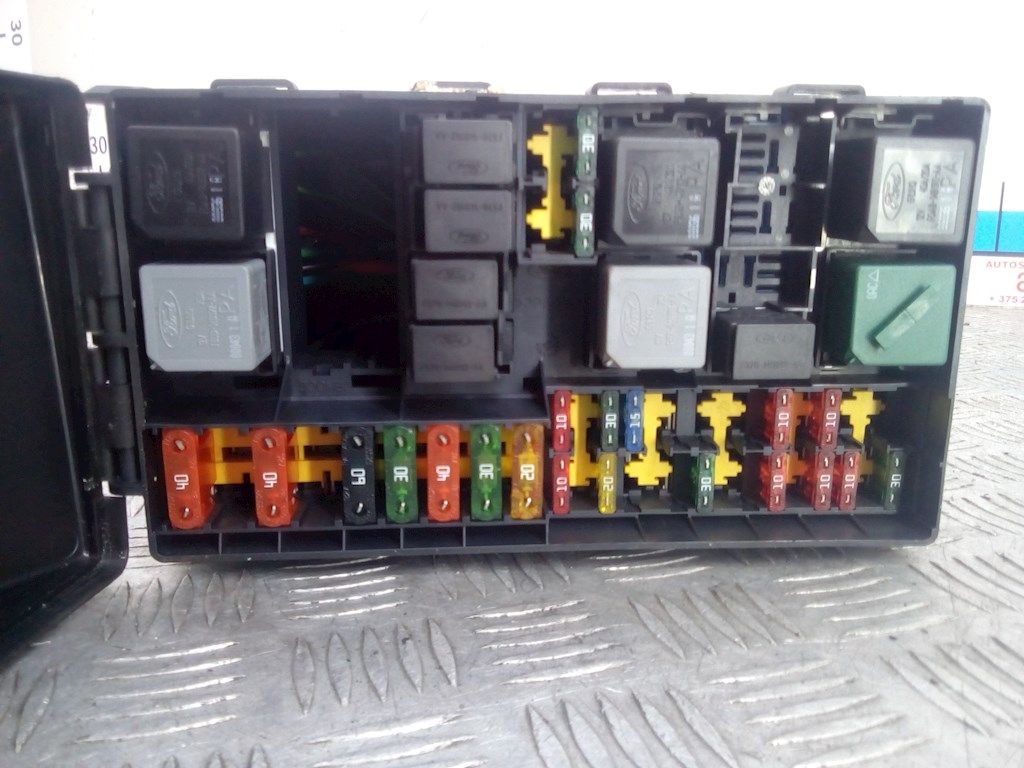

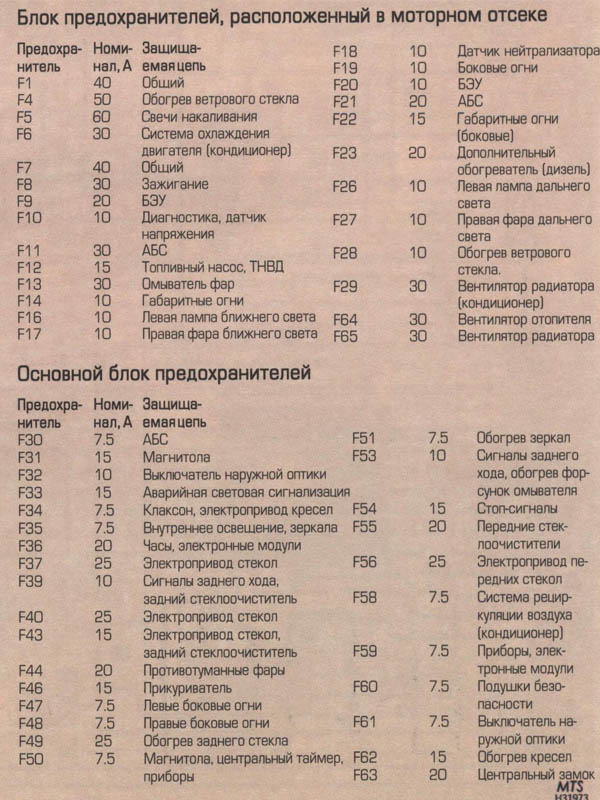

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma – только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи

100 10 Электронные модули (питание от замка зажигания)

101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 10 Питание органов управления внешним освещением от аккумуляторной батареи

104 10 Система экономии электроэнергии, плафоны внутреннего освещения

105 25 Обогреватель заднего стекла

106 20 Система управления без ключа

107 10 Батарейное питание комбинации приборов, бортовая диагностика

108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)

109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)

112 15 Модули аудиосистемы (питание от аккумуляторной батареи)

113 10 Лампы наружного освещения в дневное время (подфарники)

114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя

115 7,5 Питание органов управления внешним освещением от генератора

116 20 Противотуманные фары/фонари

117 7,5 Фонарь освещения номерного знака

118 20 Модуль электрооборудования двери (левой задней)

119 15 Дополнительное гнездо питания в багажном отделении

119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)

120 20 Модуль электрооборудования двери (правой задней)

121 20 Электрообогрев передних сидений

122 10 Модуль подушки безопасности

123 7,5 Электрообогрев наружных зеркал заднего вида

124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 20 Система управления без ключа 1

27 25 Электрические стеклоподъемники

128 – Не используется

129 20 Очиститель ветрового стекла

130 – Не используется

131 15 Очиститель заднего стекла

132 15 Стоп-сигналы

133 25 Реле центральной системы блокировки, модуль двери пассажира

134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 20 Подсветка при движении в светлое время

136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137 10 Динамик включения аварийного батарейного питания

138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 10 Дальний свет фар, правая сторона

140 10 Дальний свет фар, левая сторона

141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом

142 15 Ближний свет фар (правая сторона)

143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи

F37 F140 10 Дальний свет фар (левая сторона)

F38 F139 10 Дальний свет фар (правая сторона)

F39 F109 20 Прикуриватель, задняя розетка

F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)

F41 F106 20 не используется

F42 F123 7,5 Электрообогрев наружных зеркал заднего вида

F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.

F45 F113 10 Система дневного света (стояночный свет)

F46 F107 10 Щиток приборов, OBD

F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания

F48 F135 20 Подсветка при движении в светлое время

F49 F103 10 Органы управления освещением.

F50 F129 20 Стеклоочистители лобового стекла

F51 F111 15 Топливный насос

F52 F105 25 Обогрев заднего стекла

F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)

F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа

F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором

F58 F112 15 Аудиоустройства, мобильный телефон

F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка

F60 F142 15 Ближний свет фар (левая сторона)

F61 F143 15 Ближний свет фар (правая сторона)

F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения

F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности

F66 F115 7,5 Органы управления освещением.

F67 F114 10 Щиток приборов, противоугонная система

F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)

F69 F116 20 Противотуманные фары, задний противотуманный фонарь

F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений

F71 F110 10 Подсветка при движении в светлое время

F73 F117 7,5 Фонари освещения регистрационного знака

F74 F132 15 Стоп-сигналы

F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора

F76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочиститель

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

F81 F120 20 Модуль правой задней двери

F82 F118 20 Модуль левой задней двери

F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)

Ford Focus Sedan 2.

0 / АКПП / R18 › Бортжурнал › Замена предохранителя прикуривателя Ford Focus 2

Как то раз отдыхал за городом и обратил внимание, что колесо одно начало немного спускать. У знакомого с кем отдыхал, в авто был компрессор от прикуривателя. Компрессором по-пользовался, колесо подкачал, отключил компрессор и отдал. Когда решил воспользоваться в следующий раз прикуривателем, он у меня больше не заработал.

Логично предположить, что виновником не работающего прикуривателя является предохранитель, по крайней мере ремонт этой неисправности лучше начать с него, если виноват не пред, то тогда уже смотреть сам прикуриватель и электрическую цепь.
Для замены какого либо предохранителя нам потребуются сами предохранители, пластиковые “кусачки” для того-что бы достать предохранитель (или пассатижи, я ими доставал, так как кусачек не было)

Сам монтажный блок находится под перчаточным ящиком в ногах у переднего пассажира. Для того что бы до него добраться нужно снять обшивку, делается это руками без использования инструмента, там пластиковые фиксаторы просто стягиваются и все. Далее выкручиваются руками два пластиковых фиксатора и вниз опускается сам монтажный блок салонных предохранителей. На сколько я понимаю на рестайле и дорестайле они разные.
У меня дорестайл, но год выпуска автомобиля — 2008. Так что у меня оказался такой блок

Для того что бы понять какой предохранитель требует замены, необходимо воспользоваться книгой, в которой обозначается какой пред за что отвечает

А так же нужна расшифровка:
№ 100 — 10А — Электронные модули (питание от замка зажигания)
№ 101 — 20А — Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)
№ 102 — 10А — Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
№ 103 — 10А — Внешние освещение (питание от аккумуляторной батареи)
№ 104 — 10А — Освещение салона, система экономии электроэнергии
№ 105 — 25А — Обогрев заднего стекла
№ 106 — 20А — Система бесключевого доступа / запуска
№ 107 — 10А — Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем
№ 108 — 7,5А — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
№ 109 — 20А — Прикуриватель, задняя дополнительная розетка
№ 110 — 10А — Дневные ходовые огни
№ 111 — 15А — Топливный насос (бензиновые двигатели)
№ 112 — 15А — Аудиосистема (питание от аккумуляторной батареи)
№ 113 — 10А — Дневные ходовые огни
№ 114 — 10А — Комбинация приборов (питание от замка зажигания), иммобилайзер
№ 115 — 7,5А — Внешние освещение (питание от замка зажигания)
№ 116 — 20А — Противотуманный свет
№ 117 — 7,5А — Освещение номерного знака
№ 118 — 20А — Модуль электрооборудования левой задней двери
№ 119 — 15А — Розетка в багажном отделении
№ 119 — 25А — Розетка в багажном отделении, разъем прицепа
№ 120 — 20А — Модуль электрооборудования правой задней двери
№ 121 — 20А — Подогрев передних сидений
№ 122 — 10А — Подушки безопасности
№ 123 — 7,5А — Обогрев зеркал
№ 124 — 7,5А — Габаритный свет с левой стороны
№ 125 — 7,5А — Габаритный свет с правой стороны
№ 126 — 20А — Система бесключевого доступа / запуска
№ 127 — 25А — Стеклоподъемники
№ 128 — Не используется
№ 129 — 20А — Стеклоочиститель
№ 130 — Не используется
№ 131 — 15А — Стеклоочиститель заднего стекла
№ 132 — 15А — Лампы стоп-сигнала
№ 133 — 25А — Модуль электрооборудования двери переднего пассажира, реле центрального замка
№ 134 — 20А — Модуль электрооборудования двери водителя, центральный замок
№ 135 — 20А — Дневные ходовые огни
№ 136 — 15А — Стеклоомыватель, обогрев жиклеров стеклоомывателя
№ 137 — 10А — Резервное питание противоугонной системы
№ 138 — 10А — Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач
№ 139 — 10А — Дальний сеет правой фары
№ 140 — 10А — Дальний свет левой фары
№ 141 — 10А — Лампы заднего хода, зеркала с электроприводом
№ 142 — 15А — Ближний свет правой фары
№ 143 — 15А — Ближний свет левой фары

Реле R1 Топливный насос
Реле R2 Не используется

Тот который нам требуется заменить имеет номер 109. Находится во втором ряду снизу, самый левый
Выдергиваем его пассатижами аккуратно и смотрим на просвет

Устанавливаем новый предохранитель на место, все проверяем. Собираем в обратном порядке

К чему я рассказывал, про компрессор в самом начале? Так вот как я понимаю виновником сгоревшего предохранителя стал именно он. Видимо когда выключал компрессор, то он выдал скачек тока и сплавил предохранитель.
Работа по замене элементарная, написал больше для себя, так как в статье присутствует схема расположения предохранителей и реле.
Может тоже кому-либо будет полезно)

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

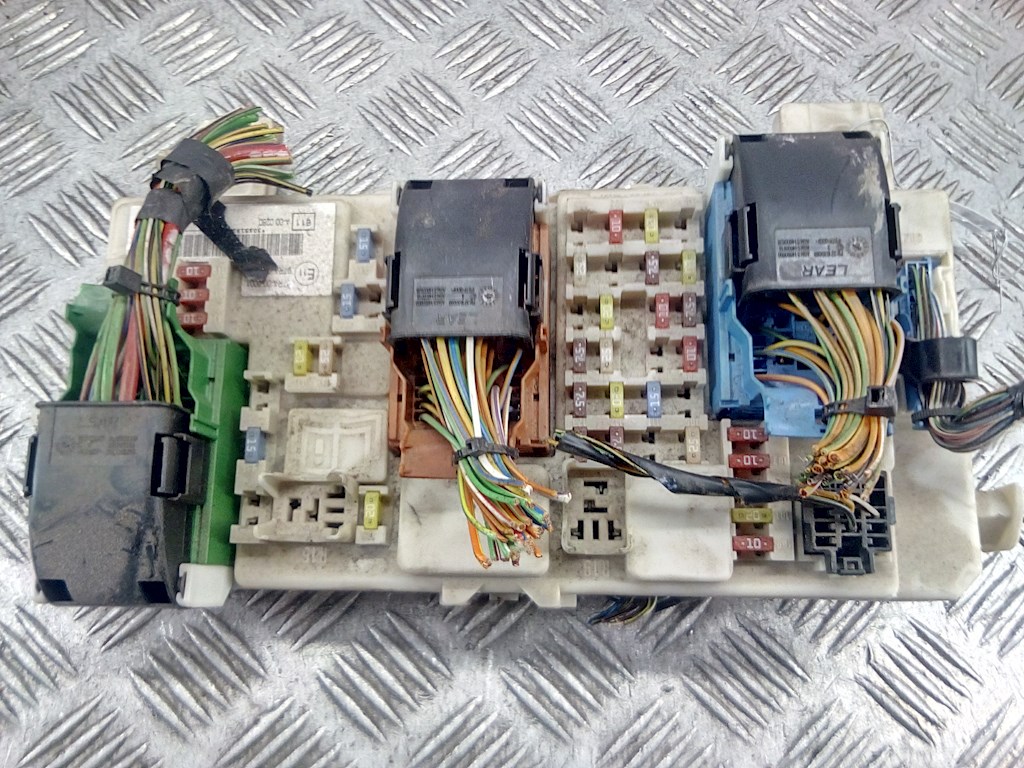

Блок предохранителей версия рестайл Форд Фокус 2

Таблица характеристик плавких предохранителей

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

Выворачиваем два винта под передней панелью в районе бардачка.

Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

Монтажный блок опускаем на максимально возможное расстояние.

Где-то тут наши предохранители.

Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.

Выдвигаем монтажный блок на себя.

Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.

Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Предохранитель габаритных огней форд фокус 2 рестайлинг. Электропитание приборной панели

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№	Ампер	Назначение предохранителя
1	40	Вентилятор охлаждения мотора
2	80	Рулевое управление
3	60	ВБП № 1
4	60	ВБП № 1
5	80	Дополнительный обогреватель
6	60	Свечи обогрева (лишь для авто с дизельными моторами)
7	30	Противоблокировочная система, насос системы динамической стабилизации
8	20	Противоблокировочная система, клапаны системы динамической стабилизации
9	20	Узел управления двигателем
10	30	Вентилятор климатроника
11	20	Выключатель стартера и других приборов
12	40	Электрореле зажигания
13	20	Электрообмотка стартера
14	40	Обогрев правой стороны переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Убирающаяся крыша
18	30	Усилитель мощности
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный нагреватель
22	10	Усилитель руля
23	30	Система омывания фар
24	15	Дополнительный обогреватель (для дизелей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционирования – компрессор
28	10	(лишь для авто с дизелем)
29	10	Раздельный климатроник
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Кислородные датчики (лишь для авто с моторами работающими на бензине)
34	10	Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№	Ампер	Назначение предохранителя
100	10	Электромодули
101	20	Управления люком, откидной крышей, сидений
102	10	Отопитель, руль, фильтр, ДУ
103	10	Управления наружным освещением от аккумулятора
104	10	Электроэкономия
105	25	Обогрев стекла сзади
106	20	Управления без ключа
107	10	Питание приборов от батареи, бортдиагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, электророзетка
110	10	Переключатель наружного освещения днем
111	15	Бензонасос
112	15	Аудиосистема (питание от аккумулятора)
113	10	Подфарники
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманки
117	7,5	Освещения номера авто
118	20	Электрическое оборудования задней левой двери
119	15	Электропитание багажного отделения
119	25	Электропитание багажного отделения (авто с системой буксировки прицепа)
120	20	Электрическое оборудования задней правой двери
121	20	передние
122	10	Подушки безопасности
123	7,5	Электрический обогрев зеркал
124	7,5	Габариты, стопы (левая сторона)
125	7,5	Габариты, стопы (правая сторона)
126	20	Управление без ключа
127	25	Электростеклоподъемники
128		Не применяется
129	20	Очиститель переднего стекла
130		Не применяется
131	15	Очиститель заднего стекла
132	25	Стопы
133	20	Блокировка системы
134	20	Централизованная блокировка замков
135	20	Подсветка во время движения в дневное время
136	15	Насос омывателя стекол
137	10	Включения аварийного питания
138	10	Управление двигателем, акселератором, АКПП
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…

Форум “FORD”

10.

2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле

Замена предохранителей и реле” cellspacing=”1″ cellpadding=”1″ border=”1″>

	Защищаемые элементы
F1 (40)	Электродвигатель вентилятора системы охлаждения
F2 (80)	Усилитель рулевого управления
F3 (60)	Монтажный блок в салоне
F4 (60)	Монтажный блок в салоне
F5 (80)	Система кондиционирования, климат-контроль
F6 (60)	Резерв
F7 (30)	Насос гидроблока ABS
F8 (20)	Клапаны гидроблока ABS
F9 (20)	Контакты и обмотка главного реле
F10 (30)
F11 (20)	Выключатель зажигания
F12 (40)	Силовая цепь реле зажигания
F13 (20)	Стартер
F14 (40)	Правый элемент обогрева стекла
F15 (30)
F16 (40)	Левый элемент обогрева стекла
F17 (30)	Резерв
F18	Резерв
F19 (10)	Блок управления ABS
F20 (15)	Звуковой сигнал
F21 (20)	Дополнительный отопитель
F22 (10)	Блок управления усилителем рулевого управления
F23 (30)	Насос омывателя фар
F24 (15)	Резерв
F25 (10)	Обмотка реле обогрева ветрового стекла
F26 (10)	Автоматическая коробка передач
F27 (10)
F28 (10)	Резерв
F29 (10)	Система раздельного климат-контроля
F30 (3)	Блок управления двигателем, блок управления автоматической коробкой передач
F31 (10)	Система зарядку аккумуляторной батареи
F32 (10)	Блок управления автоматической коробки передач, датчик положения селектора
F33 (10)	Подогрев датчиков концентрации кислорода
F34 (10)	Форсунки, катушка зажигания
F35 (10)
F36 (10)	Блок управления двигателем

Таблица предохранителей. Замена предохранителей и реле” cellspacing=”1″ cellpadding=”1″ border=”1″>

Обозначение	Наименование	Включаемые цепи
R1 (не используется)	–	–
R2	Реле звукового сигнала	Звуковой сигнал
R3 (не используется)	–	–
R4 (не используется)	–	–
R5 (не используется)	–	–
R6	Главное реле	Система управления двигателем
R7	Реле обогрева ветрового стекла	Элементы обогрева ветрового стекла
R8	Реле зажигания	Блок управления электропакетом, блок управления отопления, вентиляцией и кондиционеровонием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9	Реле омывателя фар	Электродвигатель насоса омывателя фар
R10	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя
R11	Реле компрессора кондиционера	Муфта компрессора кондиционера
R12 (не используется)	–	–
R13	Реле стартера	Тяговое реле стартера
R14	Реле вентилятора системы охлаждения	Электродвигатель вентилятора

Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

Таблица предохранителей. Замена предохранителей и реле” cellspacing=”1″ cellpadding=”1″ border=”1″>

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F100 (10)	Питание блока управления от выключателя зажигания
F101 (20)	Выключатель электроприводов регулировки сидения водителя
F102 (10)	Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10)	Блок управления освещением
F104 (10)	Плафоны освещения салона, система экономии электроэнергии
F105 (25)	Элемент обогрева заднего стекла
F106	Резерв
F107 (10)	Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)	Головное устройство звуковоспроизведения, система навигации
F109 (20)	Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)	Резерв
F111 (15)	Топливный насос
F112 (15)	Питание аудиосистемы от аккумуляторной батареи
F113 (10)	Резерв
F114 (10)	Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)	Блок управления освещением
F116(20)	Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5)	Фонари освещения номерного знака
F118 (20)	Блок управления левой задней двери
F119 (15)	Электрическая розетка в багажном отделении автомобиля в кузове “универсал”
F120 (20)	Блок управления правой задней двери
F121 (20)	Элемент обогрева передних сидений
F122 (10)	Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)	Элементы обогрева наружных зеркал заднего вида
F124 (7,5)	Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5)	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20)	Система управления замками с пассивным ключом
F127 (25)	Электродвигатели стеклоподъёмниками
F128	Резерв
F129 (20)	Электродвигатель очистителя ветрового стекла
F130	Резерв
F131 (15)	Электродвигатель очистителя стекла двери багажного отделения
F132 (15)	Сигналы торможения
F133 (25)	Реле центрального замка, электропривод замка правой передней двери
F134 (20)	Блок управления центральным замком, электропривод замка левой передней двери
F135 (20)	Резерв
F136 (15)	Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)	Электропривод складывания наружных зеркал заднего вида, предупредительный сигнал
F138 (10)	Блок управления двигателем, датчик положения педали “газ”
F139 (10)	Лампа дальнего света правой блок-фары
F140 (10)	Лампа дальнего света левой блок-фары
F141 (10)	Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15)	Лампа ближнего света правой блок-фары
F143 (15)	Лампа ближнего света левой блок-фары

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита – проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет

Схема и расположение предохранителей на Ford Focus 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Таблица значений блока предохранителей под капотом Ford Focus 2

№	Ампер	Описание предохранителя
1	40	Электровентилятор охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM)
10	30	Вентилятор системы климат-контроля
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma – только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS
20	15	Звуковой сигнал
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля
30	3	PCM, автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей располагается под бардачком.

Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.

И вытянуть вниз блок предохранителей.

Схема блока предохранителей в салоне Ford Focus 2

Таблица значений блока предохранителей в салоне:

№	Ампер	Описание предохранителя
100	10	Электронные модули (питание от замка зажигания)
101	20	Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102	10	Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система экономии электроэнергии, плафоны внутреннего освещения
105	25	Обогреватель заднего стекла
106	20
107	10	Батарейное питание комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20	Прикуриватель, дополнительная электрическая розетка сзади
110	10	Питание переключателя системы наружного освещения в дневное время от генератора
111	15	Топливный насос (только варианты с бензиновым двигателем)
112	15	Модули аудиосистемы (питание от аккумуляторной батареи)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары/фонари
117	7,5	Фонарь освещения номерного знака
118	20	Модуль электрооборудования двери (левой задней)
119	15	Дополнительное гнездо питания в багажном отделении
119	25	Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев передних сидений
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев наружных зеркал заднего вида
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20	Система управления без ключа
127	25	Электрические стеклоподъемники
128	–	Не используется
129	20	Очиститель ветрового стекла
130	–	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137	10	Динамик включения аварийного батарейного питания
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона
140	10	Дальний свет фар, левая сторона
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть – это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем – проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

2. Монтажный блок опускаем на максимально возможное расстояние.

   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок предохранителей и реле Форд Фокус 2 — схема, где находятся

25.05.2020 6 164 Предохранители

Автор: Виктор

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

[ Скрыть]

Место расположения, назначение и электросхема

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет ПП определяет номинал.

Расшифровка ПП от F1 до F36:

Номер	Номинал, А	Назначение
1	40	Вентилятор, охлаждающий силовой агрегат
2	80	ГУР
3	60	Салонный блок ПП и реле
4	60	Салонный блок ПП и реле
5	80	Кондиционер, вспомогательный обогреватель
6	60	Свечи для дизелей
7	30	Насос АБС в гидравлическом блоке
8	20	Клапаны АБС в гидравлическом блоке
9	20	Узел для управления силовым агрегатом
10	30	Электромотор вентилятора печки
11	20	Стартерный выключатель
12	40	Электрическое реле системы зажигания
13	20	Обмотка на пусковом механизме
14	40	Правый обогрев лобового стекла
15	30	Реле электровентилятора охлаждающей системы
16	40	Левый обогрев лобового стекла
17	30	Управление складывающейся крышей
18	30	Устройство для усиления мощности
19	10	Управление системой АБС
20	15	Звуковой сигнал
21	20	Резервный обогреватель
22	10	Управление ГУРом
23	30	Электронасос омывателя фар
24	15	Дополнительный отопитель для авто с дизелем
25	10	Реле зажигания
26	10	АКПП
27	10	Муфта компрессора кондика
28	10	Свеча для дизеля
29	10	Управление климат-контролем
30	30	АКПП
31	10	Зарядка АКБ
32	10	АКПП
33	10	Датчики кислорода для моторов на бензине
34	10	Модуль зажигания, форсунки
35	10	РСМ, клапаны
36	10	РМС

Описание назначения реле Форд Фокус 2:

Обозначение	Назначение
R1	Включение запрета запуска (для некоторых моделей)
R2	Звуковой сигнал
R3	Фонари заднего хода (для некоторых моделей)
R5	Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
R6	Основное
R7	Обогреватель лобового стекла
R8	Зажигание
R9	Омыватели фар
R10	Вентилятор обогревателя
R11	Компрессор кондиционера
R12	Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
R13	Стартер
R14	Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Номер	Номинал, А	Назначение
37	10	Левая лампа дальнего света
38	10	Правая лампа дальнего света
39	20	Предохранитель прикуривателя
40	20	Электродвигатель люка
41	20	Управление электрооборудованием пассажирской передней двери
42	7,5	Электрообогрев зеркал заднего обзора
43	10	Электромодули
44	10	Колодка канала связи
45	10	ДХО, габаритные огни
46	10	Приборная панель, центральный блок ПП
47	15	Насос, жиклеры омывателя стекла
48	20	Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
49	15	Выключатель осветительных приборов
50	20	Очиститель лобового стекла
51	15	Бензонасос
52	25	Электрообогрев стекла сзади
53	7,5	Стоп-сигнал, габариты с левой стороны
54	7,5	Стоп-сигнал, габариты с правой стороны
55	20	Управление электрооборудованием водительской двери, система центрального замка
56	20	Система Кеу Fгее
57	10	Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
58	15	Управление музыкальной системой
59	20	Управляющий блок электрическим оборудованием прицепа
60	15	Левая лампа ближнего света
61	15	Правая лампа ближнего света
62	20	Электропривод регулирования водительского сиденья
63	25	Электрические подъемники стекла
64	—	—
65	10	Управление подушками безопасности
66	7,5	Выключатель осветительных приборов
67	10	Приборная панель
68	7,5	Дополнительные компоненты приборки
69	20	Противотуманки
70	10	Электромодули
71	10	Внешнее освещение при движении днем
72	—	—
73	7,5	Подсветка номера
74	15	Фонари стопов
75	10	Управление двигателем
76	—	—
77	25	Центральный замок
78	15	Задний стеклоочиститель
79	15	Электророзетка в багажнике
80	10	Таймер, отключающий подсветку салона
81	20	Управление правой задней дверью
82	20	Управление левой задней дверью
83	10	Управление аудиосистемой
84	10	Питание электрооборудования прицепа, фонари заднего хода
85	10	Модуль электрооборудования охлаждающей ситсемы
86	20	Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

Номер	Номинал, А	Назначение
100	10	Электромодули
101	20	Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
102	10	Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
103	10	Питание управляющих элементов наружного освещения от АКБ
104	10	Система экономии электрической ­энергии, подсветка освещения салона
105	25	Управление обогреванием стекла сзади
6	20	Система безключевого управления
107	10	Питание от батарей щитка приборов, диагностика бортовой сети
108	7,5	Дополнительные элементы щитка приборов
109	20	Прикуриватель
110	10	Электропитание переключателя внешнего освещения
111	15	Бензонасос
112	15	Управляющий блок аудиосистемы
113	10	Лампы дневного внешнего освещения (подфар­ники)
114	10	Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата
115	7,5	Питание управляющих элементов наружного освещения от генераторной установки
116	20	Противотуманки, фонари
117	7,5	Подсветка номер­а
118	20	Управление задней левой дверью
119	15	Гнездо для дополнительного электропитания в багажнике
119	25	Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
120	20	Управление задней правой дверью
121	20	Обогреватель сидений спереди
122	10	Управление подушками безопас­ности
123	7,5	Обогрев внешних зеркал заднего обозрения
124	7,5	Фонари габа­ритов, стоп-сигналы с левого борта машины
125	7,5	Габариты, стоп-сигналы с правого борта машины
126	20	Безключевая система управления
127	25	Электроподъем­ники стекла
128	—	Резерв
129	20	Очиститель лобового стекла
130	—	Резерв
131	15	Очиститель стекла сзади
132	15	Стоп-сигналы
133	25	Управление пассажирской дверью, реле, управляющее системой блокировки
134	20	Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
135	20	Подсветка при передвижении днем
136	15	Жиклеры, насос омывателя стекла
137	10	Динамик, включающий аварий­ное питание от батареи
138	10	Управляющий блок двигателем, педаль газа, АКПП
139	10	Правый осветительный прибор дальнего света
140	10	Левый осветительный прибор дальнего света
141	10	Электрический привод зеркал заднего вида, фонарь заднего хода
142	15	Правый осветительный прибор ближнего света
143	15	Левый осветительный прибор ближнего света

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в подкапотном отсеке

Фото 2. Расположение БП в салоне

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Бензонасос на Форд Фокус 2

Бензонасос это один из основных компонентов системы автомобиля, служащий для обеспечения стабильной подачи топлива к мотору. Принцип действия бензонасоса достаточно прост – при повороте ключа зажигания происходит подача напряжения на бензонасос, установленный внутри него двигатель, начинает работать и буквально через несколько секунд создаёт необходимое давление внутри топливной магистрали.

Возможные причины поломки бензонасоса

Ниже приведены основные причины, из-за которых бензонасос выходит из строя:

• низкокачественное горючие
• поломка электродвигателя;
• механические повреждения;
• нарушение герметичности элементов насоса.

Ford Focus 2, расположение блока предохранителей

Перед удалением предохранителя, сначала выключите зажигание, затем вытаскивайте предохранитель из его гнезда. Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки (жучок). Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку. Номинал предохранителя указан на верхней стороне , обратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала.

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека

Местонахождение предохранителя прикуривателя

Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

• Заглушить мотор Ford Focus и выключить зажигание.
• Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
• Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
• Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
• По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
• Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Реле и предохранитель прикуривателя Форд Фокус 2 рестайлинг и дорестайл: где находится

В обилии элементов предохранитель прикуривателя Ford Focus 2 отыскать достаточно сложно. Усиливает проблему незнание электрической схемы автомобиля. Ввиду сложности конструкции и обилия комплектаций, машина оборудована тремя панелями предохранителей.

1. Расположена в моторном отсеке с правой стороны. Устройство оборудовано защитной крышкой и определяется по наличию большого количества проводов.
2. Вторая вставка находится под вещевым ящиком в ногах переднего пассажира. Для получения доступа к элементу потребуется снять защитную обшивку.
3. Третий модуль в багажном отделении. Отсек предназначен для установки предохранителей и реле оборудования заднего жгута проводки.

Следует учитывать, что расположение предохранителей одинаково на версии хэтчбек, универсал и седан. Единственный вариант – С-МАКС имеет больше вставок ввиду улучшенной комплектации.

Предохранитель прикуривателя Focus 2 рестайлинг: где находится

В 2008 году произошло обновление автомобиля. После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети.
На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.

Здесь элемент стоит под номером 109.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Схема подключения предохранителя

На втором поколении прикуриватель подключается напрямую к аккумулятору. Отрезок электроцепи не имеет отношения к ЭБУ, что позволяет подключать сюда различное дополнительное оборудование и приборы.
В цепь устройства включен специальный предохранитель. Плавкая вставка на 20А обеспечивает достаточную стойкость к повышенной нагрузке.

Важным моментом является недопустимость замены на более мощную – это может спровоцировать перегорание проводки и возникновение пожара.

Почему прикуриватель выходит из строя

Существует несколько причин.

1. Подключение слишком мощного оборудования. Некоторые автолюбители подсоединяют в гнездо прикуривателя высокопроизводительные пылесосы, холодильники. Предохранитель может не выдержать нагрузки и перегореть.
2. Попадание воды на проводку. Устройство чувствительно к выпадению конденсата и попаданию воды.
3. Механическое повреждение проводки. Трещины в изоляции и обрывы силовых магистралей.
4. Перегорание нити накаливания самого прикуривателя.

Ford Focus 2: не работает прикуриватель, а предохранитель целый

В случае исправности плавкой вставки и отказа устройства, проблему следует искать в факторах.

1. Сломалась механическая часть прикуривателя. На устройстве присутствует металлическая кнопка-фиксатор. Если она неисправна, механизм работать не будет.
2. Повреждена нить накаливания. При наличии проблем следует проверить рабочую часть устройства. При обнаружении обрыва цепи деталь меняется на новую.
3. Порвана проводка или отошли клеммы питания. При обнаружении пробелы следует проверить контактную группу на наличие окислений и подгораний. Также прозвонить силовые линии.

Где находятся предохранители и реле прикуривателя Форд Фокус 2

В обилии элементов предохранитель прикуривателя Ford Focus 2 отыскать достаточно сложно. Усиливает проблему незнание электрической схемы автомобиля.

Ввиду сложности конструкции и обилия комплектаций, машина оборудована тремя панелями предохранителей.

Расположена в моторном отсеке с правой стороны. Устройство оборудовано защитной крышкой и определяется по наличию большого количества проводов.

Вторая вставка находится под вещевым ящиком в ногах переднего пассажира. Для получения доступа к элементу потребуется снять защитную обшивку.

• Третий модуль в багажном отделении. Отсек предназначен для установки предохранителей и реле оборудования заднего жгута проводки.

Следует учитывать, что расположение предохранителей одинаково на версии хэтчбек, универсал и седан. Единственный вариант – С-МАКС имеет больше вставок ввиду улучшенной комплектации.

Где находится предохранитель прикуривателя Фокус 2 дорестайлинг

В версии без обновлений вставка устанавливается в основном монтажном блоке. Панель выглядит так.


Для ФФ2 годов выпуска 2004, 2005, 2006, 2007 плавкий элемент имеет номер 39. Расположение элемента пользователь может изменить.

Предохранитель прикуривателя Focus 2 рестайлинг: где находится

На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.

Здесь элемент стоит под номером 109.

Схема подключения предохранителя

На втором поколении прикуриватель подключается напрямую к аккумулятору. Отрезок электроцепи не имеет отношения к ЭБУ, что позволяет подключать сюда различное дополнительное оборудование и приборы.
В цепь устройства включен специальный предохранитель. Плавкая вставка на 20А обеспечивает достаточную стойкость к повышенной нагрузке.

Почему прикуриватель выходит из строя

Существует несколько причин.

1. Подключение слишком мощного оборудования. Некоторые автолюбители подсоединяют в гнездо прикуривателя высокопроизводительные пылесосы, холодильники. Предохранитель может не выдержать нагрузки и перегореть.
2. Попадание воды на проводку. Устройство чувствительно к выпадению конденсата и попаданию воды.
3. Механическое повреждение проводки. Трещины в изоляции и обрывы силовых магистралей.
4. Перегорание нити накаливания самого прикуривателя.

Проверка предохранителей

Проверить работоспособность просто. Устройство вытягивается из посадочного места и визуально оценивается его целостность. Вставки специально делаются прозрачными для простоты диагностики.

Замена предохранителя

Для выполнения ремонта потребуется:

установить машину на ровной поверхности;

зафиксировать автомобиль;

снять плюсовую клемму с аккумуляторной батареи;

вскрыть крышку монтажного блока;

найти требуемый элемент и поменять его при помощи специального пинцета.

Процесс ремонта можно посмотреть на видео.

Ford Focus 2: не работает прикуриватель, а предохранитель целый

В случае исправности плавкой вставки и отказа устройства, проблему следует искать в факторах.

1. Сломалась механическая часть прикуривателя. На устройстве присутствует металлическая кнопка-фиксатор. Если она неисправна, механизм работать не будет.
2. Повреждена нить накаливания. При наличии проблем следует проверить рабочую часть устройства. При обнаружении обрыва цепи деталь меняется на новую.
3. Порвана проводка или отошли клеммы питания. При обнаружении пробелы следует проверить контактную группу на наличие окислений и подгораний. Также прозвонить силовые линии.

Как производится замена прикуривателя на Focus II

Чтобы заменить устройство следует выполнить последовательность действий.

1. Отключить питание машины.
2. Сесть в салон, здесь потребуется вынуть рабочий орган прикуривателя.
3. Далее пригодится подсветка. Внутри трубки корпуса имеется две защелки.

Отверткой плоского сечения или тонким ножом отогнуть фиксаторы.

После этого необходимо вставить палец в гильзу и вынуть корпус прикуривателя наружу.

Следующий этап – отключение проводки устройства.

Когда элемент снят его можно заменить новым.

Как производится замена прикуривателя на Focus II

Чтобы заменить устройство следует выполнить последовательность действий.

1. Отключить питание машины.
2. Сесть в салон, здесь потребуется вынуть рабочий орган прикуривателя.
3. Далее пригодится подсветка. Внутри трубки корпуса имеется две защелки.
4. Отверткой плоского сечения или тонким ножом отогнуть фиксаторы.
5. После этого необходимо вставить палец в гильзу и вынуть корпус прикуривателя наружу.
6. Следующий этап – отключение проводки устройства.
7. Когда элемент снят его можно заменить новым.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Вариант подразумевает выполнение операции.

1. Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
2. Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
3. Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
4. Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
5. Минусовую жилу следует посадить на винт в любом удобном месте.
6. В салоне провести провода в посадочное отверстие прикуривателя.
7. Лампу подсветки следует подключить к цепи внутреннего освещения салона.
8. После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
9. Собрать все контакты и установить прикуриватель в свое гнездо.

Как отключить прикуриватель

Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.

В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.

Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.

Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…

Как поменять предохранитель в Форд Фокус 2

Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.

Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!

По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).

За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.

Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.

Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.

Дополнение

Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл

Нашли опечатку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter! Спасибо!

Хотите поблагодарить автора за эту заметку? Вы можете это сделать!

03 Окт 2011 в 23:40

на «Не работает прикуриватель в Фокусе или как поменять предохранитель»

Вы можете подписаться на RSS-ленту комментариев или оставить

Подобное проделывал со своим Golf V, только вместе со сменой предохранителей пришлось еще менять лампочку подсветки в прикуривателе, не обошлось без двухкомпонентного клея, герметика, и часика работы.

Дмитрий: кстати, надо проверить подсветку прикуривателя. Может после второго сгорания предохранителя и лампочка погорела.

did5

Точно, у меня так и было, лампочка перегорела.

Монтаж дополнительного прикуривателя

Дополнительное устройство в 90% случаев пользователи размещают в багажном отделении. Если автомобилист желает подкинуть прикуриватель напрямую – потребуется выполнить операцию, указанную в пункте выше.

Второй вариант – подключение через монтажный блок. Здесь присутствует несколько свободных гнезд, от которых можно запитать устройство.

Далее покупается требуемая деталь, провода и предохранитель. Проводка протягивается под облицовочными панелями, в багажнике ставится кронштейн.

В высверленное крепление вставляется доработка и закрепляется.

Замена предохранителя прикуривателя Ford Focus 2 — Ford Focus Sedan, 2.0 л., 2008 года на DRIVE2

Всем привет!

Как то раз отдыхал за городом и обратил внимание, что колесо одно начало немного спускать. У знакомого с кем отдыхал, в авто был компрессор от прикуривателя. Компрессором по-пользовался, колесо подкачал, отключил компрессор и отдал. Когда решил воспользоваться в следующий раз прикуривателем, он у меня больше не заработал.

Логично предположить, что виновником не работающего прикуривателя является предохранитель, по крайней мере ремонт этой неисправности лучше начать с него, если виноват не пред, то тогда уже смотреть сам прикуриватель и электрическую цепь.Для замены какого либо предохранителя нам потребуются сами предохранители, пластиковые «кусачки» для того-что бы достать предохранитель (или пассатижи, я ими доставал, так как кусачек не было)

Сам монтажный блок находится под перчаточным ящиком в ногах у переднего пассажира. Для того что бы до него добраться нужно снять обшивку, делается это руками без использования инструмента, там пластиковые фиксаторы просто стягиваются и все.

Далее выкручиваются руками два пластиковых фиксатора и вниз опускается сам монтажный блок салонных предохранителей. На сколько я понимаю на рестайле и дорестайле они разные.У меня дорестайл, но год выпуска автомобиля — 2008.

Так что у меня оказался такой блок

Полный размер

Салонный монтажный блок предохранителей Ford Focus 2

• Для того что бы понять какой предохранитель требует замены, необходимо воспользоваться книгой, в которой обозначается какой пред за что отвечает

Схема салонного монтажного блока предохранителей Ford Focus 2

1. А так же нужна расшифровка:№ 100 — 10А — Электронные модули (питание от замка зажигания)№ 101 — 20А — Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)№ 102 — 10А — Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления№ 103 — 10А — Внешние освещение (питание от аккумуляторной батареи)№ 104 — 10А — Освещение салона, система экономии электроэнергии№ 105 — 25А — Обогрев заднего стекла№ 106 — 20А — Система бесключевого доступа / запуска№ 107 — 10А — Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем№ 108 — 7,5А — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
2. № 109 — 20А — Прикуриватель, задняя дополнительная розетка
3. № 143 — 15А — Ближний свет левой фары
4. Реле R1 Топливный насосРеле R2 Не используется
5. Тот который нам требуется заменить имеет номер 109. Находится во втором ряду снизу, самый левыйВыдергиваем его пассатижами аккуратно и смотрим на просвет

№ 110 — 10А — Дневные ходовые огни№ 111 — 15А — Топливный насос (бензиновые двигатели)№ 112 — 15А — Аудиосистема (питание от аккумуляторной батареи)№ 113 — 10А — Дневные ходовые огни№ 114 — 10А — Комбинация приборов (питание от замка зажигания), иммобилайзер№ 115 — 7,5А — Внешние освещение (питание от замка зажигания)№ 116 — 20А — Противотуманный свет№ 117 — 7,5А — Освещение номерного знака№ 118 — 20А — Модуль электрооборудования левой задней двери№ 119 — 15А — Розетка в багажном отделении№ 119 — 25А — Розетка в багажном отделении, разъем прицепа№ 120 — 20А — Модуль электрооборудования правой задней двери№ 121 — 20А — Подогрев передних сидений№ 122 — 10А — Подушки безопасности№ 123 — 7,5А — Обогрев зеркал№ 124 — 7,5А — Габаритный свет с левой стороны№ 125 — 7,5А — Габаритный свет с правой стороны№ 126 — 20А — Система бесключевого доступа / запуска№ 127 — 25А — Стеклоподъемники№ 128 — Не используется№ 129 — 20А — Стеклоочиститель№ 130 — Не используется№ 131 — 15А — Стеклоочиститель заднего стекла№ 132 — 15А — Лампы стоп-сигнала№ 133 — 25А — Модуль электрооборудования двери переднего пассажира, реле центрального замка№ 134 — 20А — Модуль электрооборудования двери водителя, центральный замок№ 135 — 20А — Дневные ходовые огни№ 136 — 15А — Стеклоомыватель, обогрев жиклеров стеклоомывателя№ 137 — 10А — Резервное питание противоугонной системы№ 138 — 10А — Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач№ 139 — 10А — Дальний сеет правой фары№ 140 — 10А — Дальний свет левой фары№ 141 — 10А — Лампы заднего хода, зеркала с электроприводом№ 142 — 15А — Ближний свет правой фары

Полный размер

Перегоревший предохранитель

Устанавливаем новый предохранитель на место, все проверяем. Собираем в обратном порядке

К чему я рассказывал, про компрессор в самом начале? Так вот как я понимаю виновником сгоревшего предохранителя стал именно он. Видимо когда выключал компрессор, то он выдал скачек тока и сплавил предохранитель.Работа по замене элементарная, написал больше для себя, так как в статье присутствует схема расположения предохранителей и реле.

Реле стартера Форд Фокус 2 где находится

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке.

Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

№	Номинал, А	Защищаемый прибор или цепь
1	40	Электродвигатель вентилятора ОЖ
2	80	Электроусилитель рулевого механизма
3	60	Салонный модуль ПП
4	60	Салонный модуль ПП
5	80	Климат-контроль, кондиционер
6	60	Запасной разъем
7	30	Электронасос блока ABS
8	20	Гидроблок системы ABS
9	20	Main Relay, обмотка
10	30	Электродвигатель вентилятора печки
11	20	Прерыватель электропитания ДВС
12	40	Силовой разъем запуска ДВС
13	20	Предохранитель стартера
14	40	Правый подогрев лобового стекла
15	25	Реле дополнительного вентилятора радиатора
16	40	Левый подогрев лобового стекла
17	Запасной разъем
18	Запасной разъем
19	10	Система ABS, блок контроля
20	15	Клаксон
21	25	Webasto, для авто с северной подготовкой
22	10	Электроусилитель руля, Блок контроля
23	30	Насос форсунок очистителя головных фар
24	15	Запасной разъем
25	15	Реле подогрева ветрового стекла, силовая обмотка
26	10	Предохранитель ЭБУ на авто с АКПП
27	10	Привод муфты кондиционера
28	10	Запасной разъем
29	10	Управление климат контроллером
30	3	Двигатель, ЭБУ. АКПП, ЭБУ
31	15	Предохранитель контроллера зарядки АКБ
32	10	Селектор положения кулисы АКПП
33	15	Подогрев ламбда-зондов
34	15	Катушки, топливные электрофорсунки
35	15	Двигатель, блок контроля и управления
36	10	ЭБУ

Блоки реле и предохранителей Форд Фокус 2.

Блоки реле и предохранителей Форд Фокус 2.

Блоки реле и предохранителей Форд Фокус 2_ttl

Иногда случаются такие моменты, когда в автомобиле перестает работать то, или иное электрооборудование, и, конечно, в первую очередь необходимо проверить целостность плавких предохранителей, защищающих эти электрические цепи. Собственно, не будем писать длинных предисловий к статье, и сразу перейдем к сути. Ниже мы приведем изображения блоков реле и предохранителей автомобиля Форд Фокус 2 с пронумерованными элементами, и таблицы соответствия этих номеров их функциональному назначению. Данная модель автомобиля содержит два таких блока, первый находится в подкапотном пространстве моторного отсека рядом с аккумуляторной батареей и воздушным фильтром под пластиковой крышкой, второй блок находится в салоне под бардачком передней панели напротив пассажирского сидения. И так, по порядку.

Монтажный блок реле и предохранителей моторного отсека.

Внешний вид и нумерация установленных в нем элементов:

Элементы, пронумерованные буквой “F**” – это предохранителя, маркировка “R**” – это реле.

Предохранители блока моторного отсека и их назначение:

Таблица назначения реле блока моторного отсека ФФ-2:

Блок реле и предохранителей под бардачком в салоне.

Внешний вид и нумерация элементов:

Так же как и в первом блоке буквой “F**” обозначены предохранители, реле R15 не задействовано, через реле R19 получает питание топливный насос.

Предохранители блока в салоне и их назначение:

Предохранитель силовой цепи стартера и генератора ФФ-2.

Данный предохранитель находится на плюсовой клемме аккумулятора. Смотри изображение ниже:

Номинальные токи плавких вставок нанесены на корпусах предохранителей.

Надеемся статья окажется полезной владельцам автомобилей Ford Focus 2.

Форд Фокус 2 замена предохранителя прикуривателя

Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно.

С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.

И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста.

Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

Где находится предохранитель прикуривателя

Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки.

В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке.

Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.

Рассмотрим два нетипичных примера расположения:

• БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
• ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.

Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает.

Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель.

Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

Какого цвета и на сколько Ампер должен быть, чтобы заменить

Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель, показано на фото.

Как поменять + видео замены на Форд Фокус

Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.

Посмотрите интересное видео по этой теме

Источник: https://eurasia-avto.ru/ford-fokus-2-zamena-predohranitelya-prikurivatelya.html

Возможные причины ремонта электрики авто

Поскольку практически все элементы современных авто исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при любой поломке прежде всего следует исключить выход из строя именно этого элемента.

И чаще всего в пользу этой рекомендации говорят следующие внезапно возникшие проблемы или неисправности:

1. Перебои в работе электрической системы в целом, выход из строя дворников, салонного освещения и внешней световой оптики (фар).
2. Временное или частое включение и отключение отдельных приборов, которое может указывать на окисление определенного контакта в схеме.
3. Общие перебои «то там, то сям», часто свидетельствующие о том, что в систему попала вода.
4. Поочередный отказ всех систем, имеющих электрическое питание от общей цепи.
5. Явный запах гари в авто, который требует незамедлительного вмешательства во избежание воспламенения.

То есть возможным по-прежнему остается выход из строя как одной, так и нескольких систем сразу, несмотря на наличие автономных предохранителей. Объясняется это тем, что на одном и том же предохранительном элементе могут быть подключены сразу несколько автомобильных приборов.

Как проверить исправность предохранителя на Ford Focus

Существует несколько основных методов проверки исправности предохранителя Ford Focus:

• визуальный;
• способ замены;
• мультиметром.

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка предохранителя

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента. Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть.

Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ. Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов.

Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене. Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство. Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов.

В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка предохранителя мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра.

Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель. С помощью такого устройства выполняется проверка 2 методами:

• по напряжению;
• по сопротивлению.

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

• включить измерительный прибор в режиме проверки напряжения;
• включить электроцепь машины, где имеются проблемы;
• проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
• если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод. Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

• мультиметр переключается в режим измерения Ом. Это единицы сопротивления; выводы измерительного прибора соединяются с выводами предохранителя;
• если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Как поменять прикуриватель на ford focus 2

Допустим бумажка это торпедо. Вынимаешь прикуриватель Так вот вытаскиваешь прикуриватель Берешь. Ford Focus 2 поколение [ — ] Бензин Электрооборудование trending_flat Прочие статьи.

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2. Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия.

Любопытно! За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы.

Как поменять предохранители на Форд Фокус 2 2k 0. Небольшой видеоурок о том, как заменить сгоревший предохранитель, в данном случае прикуривателя, автомобиля Ford Focus 2 который находится в салоне автомобиля, потому что как.

Буквально вчера случилось то же самое с зарядкой для телефоона. Bing [Bot] и 4 гостя. Вытаскивал с применением грубой силы, а трансмиттер возьми да и сломайся, причем обломок остался в прикуривателе потом замучился пасатижами его выуживать. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

Замена предохранителя прикуривателя: как поменять на Форд Фокус и прочих авто

Вынул сам прикуриватель, туда засунул зарядку от КПК, а потом вынул ее и некотрое время катался с незакрытой дыркой и туда случайно упал небольшой пластмассовый зажим у меня в этом кармашке немного всякой мелочи валялось. Я этого не заметил и потом попытался туда засунуть зарядку от КПК. Она до конца не вставлялась и я немного увеличил свои усилия.

Потом понял, что что-то не так и полез туда смотреть. Понял, вечером пинцетом вытащил, вроде никаких повреждений нет.

Сегодня засовываю зарядку — лампочка не горит, другую зарядку тоже самое, сам прикуриватель — нажимаю, он туда щелк, а обратно так и не дождался, пришлось ручками выковыривать.

Судя по всему какой контакт немного отогнулся внутри этой дырки-прикуривателя, но вот какой пока понять не могу, смотрел смотрел туда — вроде все нормально NAD nogami perednego passagira snimi magkuy obshivku yf dvuh krepleniuah i pered toboy budet beliy blok predohraniteley.

Посмотрите у кого какой номер, пожалуйста. Или не родным прикуривателем от шевролета. Он кстати сам тоже сгорел. Первый раз в моей практике!!! Так что прикуриватели в шевролетах-отстой.

Поменял предохранитель 15 А синий, что под рулем находится неродной, купил в АВТО 49 , но никаких признаков жизни. Подскажите какие мои следующие действия по поиску неисправности.

Wereshagin А у нас под рулем нет ничего. Выручайте, прикуриватель у меня работает, а вот подсветка два дня назад потухла, бесит аж когда что нибудь не работает!!! К диллеру в облом, туда обратно км.

Может кто знает как его разобрать?

Воткнул трансмиттер в прикуриватель и там остался наконечник внутри. Мало того,еще и зачем то нажал на прикуриватель,соответственно он теперь обратно ни как!!!. Подскажите пожалуйста,как разобрать прикуриватель!?.

Не ругайтесь за то,что поиском не пользуюсь-сижу с телефона! Некоторые функции не доступны просто. Буквально вчера случилось то же самое с зарядкой для телефоона.

И не забудте предохранитель перед операцией вытащить или клемму с АКБ снять.

Я у себя спалил предохранитель, поменял его за несколько секунд Короче, работы на минуту без вскрытия. Я вот тоже в свое время так же попал с трансмиттером.

Ford Focus 2 — Где У Него Главное Реле?

#1 Sorokin_Vadim

• APC-Пользователи
• 440 сообщений
• Город: Москва
• Пол: Мужчина

Пришлось помогать знакомым, несмотря на полное отсутствие какого то опыта и знания «фирменных фишек» по данному аппарату, поэтому наверное некоторые вопросы покажутся крайне тупыми, за что заранее извиняюсь.

Итак: Фокус 2006г, DURATEC VCT 1.6L одномоментно перестал заводиться, стартер крутит и все.

Попросили помочь меня, ибо знакомых спецов по фордам нет, да и мне сходу неудобно отказать, может там ерунда какая. Скачал первую попавшуюся прогу в инете — FORScan и поехал смотреть.

Искры нет. Импульсы на форсунках, каюсь, не посмотрел, так как прочел ошибки и переключился на них, показалось интереснее. Бензонасос при стартере включается, давление есть.

В системе три нестирающиеся ошибки:

0686-72 высокое напряжение главного реле 0562-71 низкое напряжение системы (может это следствие верхней ошибки?) аккумулятор заряжен.

1000-70 (вот блин, не записал, там что то замудреное было про диагностику, а теперь забыл расшифровку, но ИМХО это что то второстепенное).

И вот собственно вопрос: в Опеле майн реле — это важная вещь, я думал в форде тоже надо начинать с этой ошибки, ТАК ГДЕ ЭТО РЕЛЕ?

В инете выложено два вида расположения реле на подкапотном блоке реле и предохранителей.

В первом случае это реле R6

У нас второй вариант:

В этом варианте главного реле просто нет. Все остальные реле имеют другие назначения, реле R8 главным реле не является, это реле зажигания , оно наоборот отключает часть потребителей при запуске, как я понял.

Кто знает сей аппарат, пожалуйста подскажите:

1. В правильном ли направлении я ищу?

2. Если в правильном, то где искать это реле? Ошибка есть, значит и реле наверное все таки есть.

(Хотя, у Опеля ошибки цепи главного реле Р1230, Р0681- это достаточно неприятно и не всегда говорит о поломке именно реле).

Может я вообще не с того начал поиски.

Заранее благодарен тем, кто не пройдет мимо

• Наверх
• Ник или цитата

#2 Conon9

+75

APC-Пользователи

870 сообщений

• Город: Сургут
• Пол: Мужчина

www.86chip.ru

• Наверх
• Ник или цитата

#3 Sorokin_Vadim

APC-Пользователи

440 сообщений

• Город: Москва
• Пол: Мужчина

Номер пина не сможете подсказать или там по состоянию проводки сразу все видно будет?

• Наверх
• Ник или цитата

#4 Conon9

+75

APC-Пользователи

870 сообщений

• Город: Сургут
• Пол: Мужчина

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Где Находится Реле Бензонасоса Форд Фокус 2

Ford Focus Хэтчбек Cabanas ›Бортжурнал› Подскажите где является реле топливного насоса

, реле, а не предохранитель.

Газовый насос не качает. Или реле, другими словами, сам насос. Скажи мне, где это реле

Ford Focus Hatchback 2007, бензиновый двигатель 1.6 л., 115 л. и т.д., передний привод, механическая коробка передач. самостоятельный ремонт

Комментарии 14

Это же реле отвечает за отключение насоса при накоплении соответствующего давления? Когда вы включаете зажигание, постоянно ли работает насос, где я могу сказать вам капать? Ему просто нужно получить давление, необходимое для запуска машины позже, и он продолжает качать и качать

Насос работает для вас постоянно, только когда он ускоряет, он работает более эффективно.

Понятно, что просто на овце он получает необходимое давление и отключается, пока двигатель не запускается, он думал для Ford, что с ним что-то не так

Мне просто нужно было слить газ, под капотом стыдно снимать стружку со шланга, под седлом вырезать люк, на мой взгляд удобнее снять газовую трубу и соединить штифт со шлангом с канистра. Имеется выпускной патрубок от насоса 8 мм, цанга находится в магазине.

Ford Focus Не начинайте

Полное описание установки и назначения предохранителей, реле

машина
Ford Focus
1. В принципе . Расплавленный раньше.

focus2, 2006, Doreist, реле топливного насоса

В блоке предохранителей под ногами пассажира расположено реле k4, из верхнего ряда предохранителей (6 кп) слева находится 1-е реле. Имеется 5 контактов, 3,5 по вертикали и 3 по горизонтали, если вы закроете 2,7 вертикальных контакта (левые контакты), включится бензонасос, внимание будет обращено без зажигания (при необходимости, слива газа) или проверки работы
бензонасос
.

Где находится реле топливного насоса Ford Focus 2?

Спасибо за подробное действие и описание. Что еще предстоит сделать, чтобы наш клиент уже сделал))

на дорлестале под крышкой в ​​коробке справа. фиолетовый ситцевый

У меня есть рестайл реле топливного насоса К4, расположенный в блоке салона под перчаткой.

Если есть ток, я вытащил чип на чип, выкинул тестер со светом, свет не горит, я проверил аварийную кнопку

Я думаю, или эти хитрости, конечно реле

аварийное отключение
бензонасос? Что отключает поток во время аварии? У моего друга однажды была такая тема. он положил машину в кузов для ремонта. Там они сбили вращающийся молот возле стойки и позже не смогли завести машину. Насколько я помню, там была только Mvzda 3.

Расположение предохранителей под капотом Ford Focus 2 рестайлинг

Расположение блока предохранителей в Ford Focus 2 рестайлинг

Открываем крышку блока и видим предохранители

Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя

Номера предохранителей Ford Focus 2 рестайлинг

Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№	Ампер	Назначение предохранителя
1	40	Вентилятор охлаждения мотора
2	80	Рулевое управление
3	60	ВБП № 1
4	60	ВБП № 1
5	80	Дополнительный обогреватель
6	60	Свечи обогрева (лишь для авто с дизельными моторами)
7	30	Противоблокировочная система, насос системы динамической стабилизации
8	20	Противоблокировочная система, клапаны системы динамической стабилизации
9	20	Узел управления двигателем
10	30	Вентилятор климатроника
11	20	Выключатель стартера и других приборов
12	40	Электрореле зажигания
13	20	Электрообмотка стартера
14	40	Обогрев правой стороны переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Убирающаяся крыша
18	30	Усилитель мощности
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный нагреватель
22	10	Усилитель руля
23	30	Система омывания фар
24	15	Дополнительный обогреватель (для дизелей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционирования — компрессор
28	10	Свеча накаливания (лишь для авто с дизелем)
29	10	Раздельный климатроник
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Кислородные датчики (лишь для авто с моторами работающими на бензине)
34	10	Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№	Ампер	Назначение предохранителя
100	10	Электромодули
101	20	Управления люком, откидной крышей, сидений
102	10	Отопитель, руль, фильтр, ДУ
103	10	Управления наружным освещением от аккумулятора
104	10	Электроэкономия
105	25	Обогрев стекла сзади
106	20	Управления без ключа
107	10	Питание приборов от батареи, бортдиагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, электророзетка
110	10	Переключатель наружного освещения днем
111	15	Бензонасос
112	15	Аудиосистема (питание от аккумулятора)
113	10	Подфарники
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманки
117	7,5	Освещения номера авто
118	20	Электрическое оборудования задней левой двери
119	15	Электропитание багажного отделения
119	25	Электропитание багажного отделения (авто с системой буксировки прицепа)
120	20	Электрическое оборудования задней правой двери
121	20	Подогрев сидений передние
122	10	Подушки безопасности
123	7,5	Электрический обогрев зеркал
124	7,5	Габариты, стопы (левая сторона)
125	7,5	Габариты, стопы (правая сторона)
126	20	Управление без ключа
127	25	Электростеклоподъемники
128	Не применяется
129	20	Очиститель переднего стекла
130	Не применяется
131	15	Очиститель заднего стекла
132	25	Стопы
133	20	Блокировка системы
134	20	Централизованная блокировка замков
135	20	Подсветка во время движения в дневное время
136	15	Насос омывателя стекол
137	10	Включения аварийного питания
138	10	Управление двигателем, акселератором, АКПП
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Правый ближний свет

Место расположения, назначение и электросхема

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет ПП определяет номинал.

Расшифровка ПП от F1 до F36:

Номер	Номинал, А	Назначение
1	40	Вентилятор, охлаждающий силовой агрегат
2	80	ГУР
3	60	Салонный блок ПП и реле
4	60	Салонный блок ПП и реле
5	80	Кондиционер, вспомогательный обогреватель
6	60	Свечи для дизелей
7	30	Насос АБС в гидравлическом блоке
8	20	Клапаны АБС в гидравлическом блоке
9	20	Узел для управления силовым агрегатом
10	30	Электромотор вентилятора печки
11	20	Стартерный выключатель
12	40	Электрическое реле системы зажигания
13	20	Обмотка на пусковом механизме
14	40	Правый обогрев лобового стекла
15	30	Реле электровентилятора охлаждающей системы
16	40	Левый обогрев лобового стекла
17	30	Управление складывающейся крышей
18	30	Устройство для усиления мощности
19	10	Управление системой АБС
20	15	Звуковой сигнал
21	20	Резервный обогреватель
22	10	Управление ГУРом
23	30	Электронасос омывателя фар
24	15	Дополнительный отопитель для авто с дизелем
25	10	Реле зажигания
26	10	АКПП
27	10	Муфта компрессора кондика
28	10	Свеча для дизеля
29	10	Управление климат-контролем
30	30	АКПП
31	10	Зарядка АКБ
32	10	АКПП
33	10	Датчики кислорода для моторов на бензине
34	10	Модуль зажигания, форсунки
35	10	РСМ, клапаны
36	10	РМС

Описание назначения реле Форд Фокус 2:

Обозначение	Назначение
R1	Включение запрета запуска (для некоторых моделей)
R2	Звуковой сигнал
R3	Фонари заднего хода (для некоторых моделей)
R5	Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
R6	Основное
R7	Обогреватель лобового стекла
R8	Зажигание
R9	Омыватели фар
R10	Вентилятор обогревателя
R11	Компрессор кондиционера
R12	Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
R13	Стартер
R14	Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Номер	Номинал, А	Назначение
37	10	Левая лампа дальнего света
38	10	Правая лампа дальнего света
39	20	Предохранитель прикуривателя
40	20	Электродвигатель люка
41	20	Управление электрооборудованием пассажирской передней двери
42	7,5	Электрообогрев зеркал заднего обзора
43	10	Электромодули
44	10	Колодка канала связи
45	10	ДХО, габаритные огни
46	10	Приборная панель, центральный блок ПП
47	15	Насос, жиклеры омывателя стекла
48	20	Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
49	15
50	20	Очиститель лобового стекла
51	15	Бензонасос
52	25	Электрообогрев стекла сзади
53	7,5	Стоп-сигнал, габариты с левой стороны
54	7,5	Стоп-сигнал, габариты с правой стороны
55	20	Управление электрооборудованием водительской двери, система центрального замка
56	20	Система Кеу Fгее
57	10	Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
58	15	Управление музыкальной системой
59	20	Управляющий блок электрическим оборудованием прицепа
60	15	Левая лампа ближнего света
61	15	Правая лампа ближнего света
62	20	Электропривод регулирования водительского сиденья
63	25	Электрические подъемники стекла
64	—	—
65	10	Управление подушками безопасности
66	7,5	Выключатель осветительных приборов
67	10	Приборная панель
68	7,5	Дополнительные компоненты приборки
69	20	Противотуманки
70	10	Электромодули
71	10	Внешнее освещение при движении днем
72	—	—
73	7,5	Подсветка номера
74	15	Фонари стопов
75	10	Управление двигателем
76	—	—
77	25	Центральный замок
78	15	Задний стеклоочиститель
79	15	Электророзетка в багажнике
80	10	Таймер, отключающий подсветку салона
81	20	Управление правой задней дверью
82	20	Управление левой задней дверью
83	10	Управление аудиосистемой
84	10	Питание , фонари заднего хода
85	10	Модуль электрооборудования охлаждающей ситсемы
86	20	Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

Номер	Номинал, А	Назначение
100	10	Электромодули
101	20	Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
102	10	Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
103	10	Питание управляющих элементов наружного освещения от АКБ
104	10	Система экономии электрической ­энергии, подсветка освещения салона
105	25	Управление обогреванием стекла сзади
6	20	Система безключевого управления
107	10	Питание от батарей щитка приборов, диагностика бортовой сети
108	7,5	Дополнительные элементы щитка приборов
109	20	Прикуриватель
110	10	Электропитание переключателя внешнего освещения
111	15	Бензонасос
112	15	Управляющий блок аудиосистемы
113	10	Лампы дневного внешнего освещения (подфар­ники)
114	10	Питание щитка приборов от генераторной силового агрегата
115	7,5	Питание управляющих элементов наружного освещения от генераторной установки
116	20	Противотуманки, фонари
117	7,5	Подсветка номер­а
118	20	Управление задней левой дверью
119	15	Гнездо для дополнительного электропитания в багажнике
119	25	Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
120	20	Управление задней правой дверью
121	20	Обогреватель сидений спереди
122	10	Управление подушками безопас­ности
123	7,5	Обогрев внешних зеркал заднего обозрения
124	7,5	Фонари габа­ритов, стоп-сигналы с левого борта машины
125	7,5	Габариты, стоп-сигналы с правого борта машины
126	20	Безключевая система управления
127	25	Электроподъем­ники стекла
128	—	Резерв
129	20	Очиститель лобового стекла
130	—	Резерв
131	15	Очиститель стекла сзади
132	15	Стоп-сигналы
133	25	Управление пассажирской дверью, реле, управляющее системой блокировки
134	20	Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
135	20	Подсветка при передвижении днем
136	15	Жиклеры, насос омывателя стекла
137	10	Динамик, включающий аварий­ное питание от батареи
138	10	Управляющий блок двигателем, педаль газа, АКПП
139	10	Правый осветительный прибор дальнего света
140	10	Левый осветительный прибор дальнего света
141	10	Электрический привод зеркал заднего вида, фонарь заднего хода
142	15	Правый осветительный прибор ближнего света
143	15	Левый осветительный прибор ближнего света

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями. Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Форд Фокус 2 Расположение и назначение предохранителей и реле

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.

Описание предохранителей.

F1 40 А Электрический двигатель вентилятора системы охлаждения

F2 80 А Усилитель руля (где находится предохранитель на электро гур на форд фокус 2)

F3 60 А Монтажный блок реле и предохранителей в салоне

F4 60 А Монтажный блок реле и предохранителей в салоне

F5 80 А Кондиционер с ручным или автоматическим управлением

F6 60 А Резерв

F7 30 А Насос гидравлического блока АБС

F8 20 А Клапаны гидравлического блока АБС

F9 20 А Контакты и обмотка главного реле

F10 30 А Электрический двигатель вентилятора отопителя (предохранитель печки)

F11 20 А Выключатель зажигания

F12 40 А Силовая цепь реле зажигания

F13 20 А Стартер

F14 40 А Обогрев ветрового стекла — правый элемент

F15 30 А Реле вентилятора системы охлаждения

F16 40 А Левый элемент обогрева ветрового стекла

F17 30 А Резерв

F18 Резерв

F19 10 А Блок управления системы АБС

F20 15 А Звуковой сигнал

F21 20 А Дополнительный отопитель

F22 (10А) Блок управления усилителем рулевого управлени

F23 (30А) Насос омывателя фар

F24 (15А) Резерв

F25 (10А) Обмотка реле обогрева ветрового стекла

F26 (10А) Автоматическая коробка передач

F27 (10А) Муфта компрессора кондиционера

F28 (10) Резерв

F29 (10А) Система раздельного климат-контроля

F30 (3А) Блок управления двигателем, блок управления автоматической коробкой передач

F31 (10А) Система зарядки аккумуляторной батареи

F32 (10А) Блок управления автоматической коробкой передач, датчик положения селектора

F33 (10А) Подогрев датчиков концентрации кислорода

F34 (10А) Форсунки, катушка зажигания

F35 (10А) Система управления двигателем

F36 (10А) Блок управления двигателем

Описание реле.

R1 (для некоторых моделей) Реле включения запрещения запуска

R2 Реле звукового сигнала

R3 (для некоторых моделей) Реле фонарей заднего хода

R4 (не используется) —

R5 (для некоторых моделей) Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей

Реле нагревателя топлива — дизель

R6 Основное реле

R7 Реле обогревателя ветрового стекла

R8 Реле зажигания

R9 Реле омывателя фар

R10 Реле вентилятора отопителя

R11 Реле компрессора кондиционера

R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель

R13 Реле стартера

R14 Реле вентилятора системы охлаждения. Электрический двигатель вентилятора

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).

Расположен под вещевым ящиком.

Расшифровка предохранителей в салоне Ford Focus 2 до 2007 года

37 10А Дальний свет фар, левая сторона

38 10А Дальний свет фар, правая сторона

39 20А предохранитель прикуривателя ford focus 2, задняя электрическая розетка

40 20А Электрический привод люка

41 20А Модуль электрооборудования двери переднего пассажира

42 7,5А Электрический обогреватель зеркал заднего вида

43 10А Электронные модули (питание от аккумулятора)

44 10А Колодка канала информационной связи

45 10А Ходовые огни — габариты

46 10А Панель приборов (питание от аккумулятора), основной блок плавких предохранителей

47 15А Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

48 20А Фары ближнего света, наружное освещение для движения в дневное время

49 15А Выключатель освещения (питание от аккумуляторной батареи)

50 20А Очиститель ветрового стекла

51 15А Топливный насос (предохранитель бензонасоса)

52 25 Электрический обогреватель заднего стекла

53 7,5 Стояночные огни, габаритные фонари, левая сторона кузова

54 7,5 Стояночные огни, габаритные фонари, правая сторона кузова

55 20 Центральный замок, модуль электрооборудования двери водителя

56 20 Система Кеу Fгее

57 10 Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи

58 15 Модули музыкальной системы (питание от аккумуляторной батареи)

59 20 Модуль управления электрооборудованием прицепа

60 15 Ближний свет фар (правая сторона)

61 15 Ближний свет фар (левая сторона)

62 20 Электрический привод регулировки сиденья водителя

63 25 Электростеклоподъемники

64 — —

65 10 Модуль подушек безопасности

66 7,5 Выключатель освещения (подача питания от замка зажигания)

67 10 Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя

68 7,5 Дополнительные элементы на панели приборов

69 20 Передние и задние противотуманные фары

70 10 Электронные модули (подача питания от замка зажигания)

71 10 Наружное освещение для движения в дневное время

72 — —

73 7,5 Фонарь освещения номерного знака

74 15 стоп-сигналы

75 10 Блок управления силовым агрегатом

76 — —

77 25 Реле системы центрального замка

78 15 Очиститель заднего стекла

79 15 Электрическая розетка в багажнике

80 10 Таймер отключения освещения салона с целью экономии аккумулятора

81 20 Модуль электрического оборудования двери (правой задней)

82 20 Модуль электрического оборудования двери (левой задней)

83 10 Модули аудиосистемы (“Высокого класса”) — магнитола

84 10 Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания

85 10 Блок электрического оборудования системы охлаждения

86 20 Электрообогрев передних сидений.

Для того чтобы добраться до предохранителей моделей рестайлинг нужно повернуть против часовой стрелки два фиксатора и, сдвинув монтажный блок на себя, опустить его.

Схема расположения предохранителей в салонном блоке моделей после 2007 года выпуска (рестайлинг)

R19 — реле топливного насоса.

100 (10А ) Электронные модули (питание от замка зажигания)

101 (20А) Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 (10А) Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 (10А) Питание органов управления внешним освещением от аккумуляторной батареи

104 (10А) Система экономии электроэнергии, плафоны внутреннего освещения

105 (25А) Обогреватель заднего стекла

106 (20А) Система управления без ключа

107 (10А) Батарейное питание комбинации приборов, бортовая диагностика

108 (7,5А) Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола

109 (20А) Прикуриватель, дополнительная электрическая розетка сзади

110 (10А) Питание переключателя системы наружного освещения в дневное время от генератора

111 (15А) Топливный насос (только варианты с бензиновым двигателем)

112 (15А) Модули аудиосистемы (питание от аккумуляторной батареи)

113 (10А) Лампы наружного освещения в дневное время (подфарники)

114 (10А) Питание комбинации приборов от генератора, иммобилайзер двигателя

115 (7,5А) Питание управления внешним освещением от генератора

116 (20А) Противотуманные фары/ фонари

117 (7,5А) Фонарь освещения номерного знака

118 (20А) Модуль электрооборудования двери (левой задней)

119 (15А) Дополнительное гнездо питания в багажном отделении

(25А Ставится , если есть прицеп)

120 (20А) Модуль электрооборудования двери (правой задней)

121 (20А) Обогрев передних сидений

122 (10А) Модуль подушки безопасности

123 (7,5А) Обогреватель наружных зеркал заднего вида

124 (7,5А) Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 (7,5А) Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 (20А) Система управления без ключа

127 (25А) Электрические стеклоподъемники

128 — Не используется

129 (20А) Очиститель ветрового стекла

130— Не используется

131 (15А) Очиститель заднего стекла

132 (15А) Стоп-сигналы

133 (25А) Реле центральной системы блокировки, модуль двери пассажиров

134 (20А) Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 (20А) Подсветка при движении в светлое время

136 (15А) Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137 (10А) Динамик включения аварийного батарейного питания

138 (10А) Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 (10А) Дальний свет фар, правая сторона

140 (10А) Дальний свет фар, левая сторона

141 (10А) Фонарь заднего хода, зеркала заднего вида с элек троприводом

142 (15А) Ближний свет фар (правая сторона)

143 (15А) Ближний свет фар (левая сторона)



Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Блок: 1/5 | Кол-во символов: 376
Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Блок: 2/3 | Кол-во символов: 1259
Источник: http://carfrance.ru/kakoj-predoxranitel-otvechaet-za-prikurivatel-na-ford-fokus-2/

Таблица характеристик плавких предохранителей



Блок: 2/4 | Кол-во символов: 50
Источник: http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

2. Монтажный блок опускаем на максимально возможное расстояние.

   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок: 3/3 | Кол-во символов: 1670
Источник: http://carfrance.ru/kakoj-predoxranitel-otvechaet-za-prikurivatel-na-ford-fokus-2/

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

36 10 PCM

Блок: 3/4 | Кол-во символов: 2028
Источник: http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Блок: 3/5 | Кол-во символов: 2051
Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Блок: 4/5 | Кол-во символов: 554
Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Блок: 5/5 | Кол-во символов: 298
Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Кол-во блоков: 9 | Общее кол-во символов: 14721
Количество использованных доноров: 3
Информация по каждому донору:

1. http://carfrance.ru/kakoj-predoxranitel-otvechaet-za-prikurivatel-na-ford-fokus-2/: использовано 2 блоков из 3, кол-во символов 2929 (20%)
2. http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej: использовано 2 блоков из 4, кол-во символов 2078 (14%)
3. https://avtoklema.com/predohraniteli/ford-focus-3270/: использовано 5 блоков из 5, кол-во символов 9714 (66%)

Где предохранители Форд Фокус. Меняем предохранитель прикуривателя своими руками

Прикуриватель как таковой долгое время выполнял в автомобилях исключительно свою прямую задачу – облегчал жизнь курящим автолюбителям: за рулем пользоваться, например, спичками, мягко говоря, неудобно. В последнее время этим помощником кормят и подзаряжают море ненормальной автомобильной электроники – видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для качающихся колес, даже портативные холодильники, далеко не все.И, естественно, если устройство все это питает, устройство сломается, доставит определенные неприятности – например, обслуживающий смартфон может сильно осложнить жизнь автомобилисту. Водители часто включают и заряжают в машине. Всякие китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому информация о его замене пригодится каждому автовладельцу.

Где находится предохранитель прикуривателя

Предохранители защищают электромобиль от короткого замыкания, размыкая цепь, в которую они включаются при превышении нагрузки.В подавляющем большинстве автомобили располагаются двумя и более блоками – один под капотом, второй в салоне (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя обычно находится в салонном блоке. Найти подходящий обычно не сложно – на крышке блока есть маркировка, какой номер за что отвечает. Вы также можете обратиться к инструкции.

Рассмотрим два нетипичных места:

• БМВ 5-й серии в кузове Е39 – предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал на 30 ампер.
• ВАЗ-2108, -09 и -99 – предохранитель прикуривателя находится в основном блоке, в моторном отсеке имеет номер F4 и номинальный ток.

Из личного опыта: Как-то пытаясь прокачать колесо, обнаружил, что купленный недавно электронасос super-master от прикуривателя не работает. Подумал о ненадежной китайской технике, накачал обычной ногой, а потом, пытаясь зарядить телефон, обнаружил, что прикуриватель не работает, видимо, сразу же заблокировался предохранитель от китайской техники.Поменял, на Форд Фокус-2 он находится в блоке салона под бардачком, а помпу потом купил другой, нормальный.

Какого цвета и на сколько ампер надо заменить

Для прикуривателей обычно используются предохранители довольно большого номинала – на 20 ампер (желтый цвет) и 30 ампер (зеленый). Как выглядит неисправный предохранитель, показано на фото.

Как поменять + видео замена на Форд Фокус

Процесс замены неисправного предохранителя совершенно простой – берем его специальными клещами (есть в блоке предохранителей, обычно фиксируется на его крышке), вынимаем старый, вставить на его место исправный.Работа работы на примере очень распространенного автомобиля Форд Фокус показана на видео ниже.

Замена предохранителя – одна из простейших операций, которую каждый водитель должен легко уметь выполнять, это умение обязательно пригодится на практике.

Большинство цепей электрооборудования автомобиля Ford Focus защищены плавкими предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые расположены в салоне под панелью приборов с правой стороны и Б.простор рядом с аккумулятором.
Блоки предохранителей для рестайлинга Форда Фокус 2 и Фокус 2 разные и соответственно для каждого из них будет дана собственная фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford Focus 2

.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны.Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) в таблице. один.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в кабине Ford Focus 2

* Если есть.

Рис. 2. Номера предохранителей, вставки предохранителей и реле в монтажном блоке, расположенном в заготовке Ford Focus 2

Кроме того, предохранители, реле и предохранители находятся в монтажном блоке, установленном в отсеке субуправления (рис.2) снимается крышка монтажного блока). В табл. 2 является назначение этих предохранителей, предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном узле в заготовке Ford Focus 2

* Если есть.

1. Для доступа к предохранителям и реле монтажного блока, находящимся в салоне, отверните два винта крепления под панелью приборов справа…

2. … и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, вставив выступы корпуса в пазы опорных кронштейнов.

4. Перед заменой перегоревшего предохранителя выясните причину его неисправности и устраните ее. При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 Цепи, защищающие этот предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических устройств И даже к возгоранию.

5. С помощью специального пластикового пинцета извлеките сменный предохранитель.

6. Так выглядит размытый предохранитель (перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в насосном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенных в моторном отсеке, нанесена схема расположения реле и предохранителей.Также имеется известный пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены снимите предохранитель (реле), поверните его из стороны в сторону.
9. Установите детали в обратном порядке.

Форд Фокус 2 (Рестайлинг) Расположение и назначение предохранителей

Ford Focus 2 (рестайлинг) получил еще один блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже …

На любом автомобиле периодически возникают различные поломки и проблемы с электрооборудованием, и для их устранения, в первую очередь, необходимо испытать возможные поломки и поломки электрочайников.2, как и в любой машине, сначала нужно проверить, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена довольно проста.

Важно! При замене силового держателя на Форд Фокус 2 следует учитывать не только его цвет, но и номинал.

[Скрыть]

Расположение и Электрошем

Предохранители Ford Focus 2 расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом.Для замены любого предохранителя конструкторы предусмотрели специальный пинцет, и эта процедура ни у кого не вызовет.

Схема роторного блока

№	Ампер	Назначение предохранителя
1	40	Вентилятор охлаждения двигателя
2	80	Рулевое управление
3	60	ВЭС № 1.
4	60	ВЭС №1.
5	80	Дополнительный отопитель
6	60	Нагревательные свечи (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны систем динамической стабилизации
9	20	Узел управления двигателем
10	30	Вентилятор Climathronics
11	20	Выключатель стартера и другие устройства
12	40	Электрон зажигания
13	20	Электроника стартера
14	40	Обогрев правой стороны переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левого переднего стекла
17	30	Откатная крыша
18	30	Усилитель
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный отопитель
22	10	Усилитель руля
23	30	Система плетения
24	15	Дополнительный отопитель (для дизельных двигателей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционера – компрессор
28	10	(только для автомобилей с дизелем)
29	10	Климатроник раздельный
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Датчики кислорода (только для автомобилей с моторами, работающими на бензине)
34	10	Клапан воздушного охлаждения (для дизельных двигателей)

Схема блока, расположенного в кабине

№	Ампер	Назначение предохранителя
100	10	Электромодули.
101	20	Ручное управление, складывающаяся крыша, сиденья
102	10	Отопитель, руль, фильтр, до
103	10	Аккумулятор для управления наружным освещением
104	10	Электропономия
105	25	Стекло с подогревом заднее
106	20	Управление без ключа
107	10	Аккумуляторные приборы, Бордиагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель электрический
110	10	Выключатель наружного освещения дневное
111	15	Бензонасос
112	15	Аудиосистема (батарейное питание)
113	10	ПанТарники
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Туман
117	7,5	Освещение автомобильных номеров
118	20	Электрооборудование двери задняя левая
119	15	Блок питания багажного отделения
119	25	Блок питания багажного отделения (авто с системой буксировки прицепа)
120	20	Электрооборудование двери задняя правая
121	20	перед
122	10	Подушки безопасности
123	7,5	Электрообогрев зеркал
124	7,5	Размеры, ножка (левая)
125	7,5	Размеры, ножка (правая)
126	20	Управление без ключа
127	25	Электростеклоподъемники
128		Не применимо
129	20	Очиститель передних стекол
130		Не применимо
131	15	Очиститель заднего стекла
132	25	Ноги
133	20	Система запирания
134	20	Замки с централизованным замком
135	20	Освещение при движении в дневное время
136	15	Насос омывателя стекла
137	10	Аварийное питание на
138	10	Управление двигателем, акселератор, АКПП
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый средний свет
143	15	Ближний свет справа

Процесс снятия и замены

Замена предохранителя – процесс несложный, и инструменты здесь практически не нужны.

Что понадобится

• пинцет;
• отвертка плоская;
• новый предохранитель.

В пространстве windscarette

Чтобы получить доступ к предохранителям, расположенным в Ford Focus 2, вам необходимо открыть крышку капота. Блок расположен в удобном месте – справа от двигателя и представляет собой небольшие пластиковые черные ящики.

Открыть можно обычной плоской отверткой, просто спрятав крышку.

Также обратите внимание, что на обратной стороне крышки размещены предохранители и пинцет, которыми она заменяется.Он понадобится вам при замене предохранителей в блоке под перчаточным отделением.

Под бардаком

Второй блок под бардачком на Форд Фокус 2 тоже находится в удобном месте, и чтобы получить к нему доступ, нужно потянуть книгу, чтобы снять защитную полку.

Поворачивая замки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, а для замены предохранителей понадобится тот, что находится в подпапорном пространстве.

При замене предохранителя Форд Фокус 2 узнайте номинал, потому что если он будет превышен, то это произойдет. Его горит, и цепь откроется.

Если вы решили провести рестайлинг автомобиля, затронув электрическую схему, то предусмотрены свободные разъемы.

Каждый автовладелец сталкивался с ситуацией, когда вдруг перестает работать то или иное электрооборудование. Первое, что нужно сделать в этом случае, – проверить вышедшие из строя предохранители, отвечающие за работу устройства.Если вставленный в предохранитель сгорел предохранитель, значит, пора его заменить. Особенно часто это происходит с предохранителями автомобильных прикуривателей. О том, как заменить такой предохранитель, мы поговорим в этой статье.

Назначение и местонахождение аппарата

В любом предохранителе есть вставка, которая легко оплетается при скачке напряжения. Такой скачок может произойти, например, из-за короткого замыкания в электросети автомобиля. Из-за быстрого разрушения плавки вставки потребителей электроэнергии (в нашем случае зажигалки) целы.Как правило, предохранители в современных легковых автомобилях объединяются в большие массивы или блоки. Доступ к этим блокам водитель может получить из кабины. Однако расположение предохранительных блоков зависит от модели автомобиля. Например, в современных автомобилях ВАЗ Блок безопасности расположен слева, под рулевой колонкой. Производители автомобилей BMW (в частности, например, BMW E39) помещают блок предохранителей в потолок бардачка, и чтобы добраться до него, водителю придется открутить пару болтов. В автомобиле Ford focus предохранители находятся под бардачком, за пластиковой крышкой.Об их замене и пойдет речь.

Где находится предохранитель прикуривателя в автомобиле Форд Фокус

Расположение предохранителя можно узнать из инструкции по эксплуатации автомобиля. Там написано, что это предохранитель желто-зеленого цвета под номером 109.

Фото из инструкции по эксплуатации

Он находится в крайнем левом гнезде второго ряда блока безопасности (если считать снизу), и его номинал составляет 20 ампер.

Левый желтый предохранитель отвечает за прикуриватель

Понять, что предохранитель неисправен, несложно, очень просто: внутри него будет порваться тонкая нить (а иногда и сам корпус предохранителя немного черный).

Вставка прервана

Как заменить

Как видим, для замены предохранителя прикуривателя не требуется специальных навыков. Все, что вам нужно, это инструкция по эксплуатации автомобиля и плоскогубцы. Здесь также следует отметить, что представленная выше инструкция подходит только для новых автомобилей Ford Focus, выпущенных после 2007 года. На старых машинах блок-схема немного другая, и там предохранитель прикуривателя стоит в гнезде под номером 39, а не 109.Цвет у него такой же, номинал те же 20 ампер. Подобный метод следует заменить на любой другой машине.

Большинство цепей электропитания автомобилей защищены предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в кабине под панелью приборов с правой стороны и в роторном пространстве рядом с аккумулятором.

Большинство предохранителей устанавливаются в монтажный блок предохранителей и реле, расположенных в кабине (рис.Внизу) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в таблице. ниже.

Помещения предохранителей и реле в монтажном блоке, расположенном в кабине

Назначение предохранителей и реле. установлен в монтажный блок в кабине
Номер предохранителя / реле (текущая мощность)	Цвет предохранителя
37 (10 а)	Красный	Дальняя левая фара
38 (10 а)	Красный	дальний свет правый свет
39 (20 а)	Желтый	Сигарета
40 (20 a)	Желтый	Люк для вентиляции крыши с электроприводом
41 (20 a)	Желтый	Электрооборудование двери переднего пассажира
42 (7.5 A)	Коричневый	Зеркала с электрообогревом
43 (10 а)	Красный	Электронные модули (питание от аккумуляторной батареи)
44 (10 а)	Красный	Разъем шины данных
45 (10 а)	Красный	Наружное освещение для дневного движения (габаритные огни)
46 (10 a)	Красный	Панель приборов (питание от аккумулятора), центральный блок предохранителей
47 (15 A)	Синий	Стеклянная фабрика, Гилькеры из водного стекловолокна
48 (20 a)	Желтый	Ближний свет фар, наружное освещение для движения в дневное время
49 (15 a)	Синий	Выключатель света (питание от аккумулятора)
50 (20 a)	Желтый	Стеклоочиститель
51 (15 a)	Синий	Топливный насос
52 (25 A)	Серый	Электрообогрев заднего стекла
53 (7.5 A)	Коричневый	Стояночный I. Стояночный свет слева
54 (7,5 A)	Коричневый	Стояночный и габаритный свет правой стороны
55 (20 а)	Желтый	Система замков центрального замка, электрооборудование двери водителя
56 (20 a)	Желтый	Система KEY FREE
57 (10 а)	Красный	Датчик разряда аккумулятора
58 (15 a)	Синий	Модули аудиосистемы (с батарейным питанием)
59 (25 А)	Серый	Блок управления электрооборудованием, розетка В багажном отделении
60 (15 а)	Синий	Средний свет правой фары
61 (15 A)	Синий	Ближний свет, левая фара
62 (20 a)	Желтый	Электропривод регулировки сиденья водителя
63 (25 A)	Серый	Электростеклоподъемники
64	–	Не используется
65 (10 а)	Красный	ЭБУ подушек безопасности
66 (7.5 A)	Коричневый	Выключатель освещения (с питанием от замка зажигания)
67 (10 a)	Красный	Панель приборов (питание от замка зажигания), иммобилайзер
68 (7,5 A)	Коричневый
69 (20 a)	Желтый	Противотуманные фары, противотуманные фары
70 (10 а)	Красный	Электронные модули (с питанием от замка зажигания)
71 (10 а)	Красный	Наружное освещение для движения в дневное время
72	–	Не используется
73 (7.5 A)	Коричневый	Осветительное освещение
74 (15 A)	Синий	Стоп-сигналы
75 (10 а)	Красный
76	–	Не используется
77 (25 а)	–	Релейная система замков центрального замка
78 (15 a)	Синий	Стеклоочиститель дверной
79 (15 а)	Синий	Электропривод складывания зеркал
80 (10 а)	Красный	Таймер автоматического отключения внутреннего освещения
81 (20 а)	Желтый	Модуль электрооборудования правой задней двери
82 (20 a)	Желтый	Модуль электрооборудования Левая задняя дверь
83 (10 а)	Красный	Аудиомодули
84 (10 а)	Красный	Фонари заднего хода, Пищевое электрооборудование Трейлер от выключателя (замка) зажигания
85	–	Не используется
86 (20 a)	Желтый	Электрический обогрев передних сидений
К1.	–	Реле обогрева заднего стекла (стекло задней двери) и наружных зеркал заднего вида
К4.	–	Реле топливного насоса

Кроме того, предохранители, реле и предохранители расположены в монтажном блоке в пространстве помпы (рис. Ниже снимается крышка монтажного блока). В табл. 10.2 Назначение установленных предохранителей

Помещения предохранителей, вставок предохранителей и монтажного узла репекса, расположенные в пространстве windscarette

Назначение предохранителей и реле, установленных в монтажном узле в заготовке
Номер предохранителя / реле (текущая мощность)	Цвет предохранителя	Назначение предохранителя / реле
1 (50 a)	Красный	Электрическая часть системы охлаждения двигателя6
2	–	Не используется
3 (60 A)	Желтый
4 (60 a)	Желтый	Предохранители центрального блока, реле зажигания
5	–	Не используется
6	–	Не используется
7 (30 a)	Красный	Система
8 (20 a)	Синий	Система
9 (20 a)	Синий	Электронный блок управления двигателем
10 (30 a)	Красный	Вентилятор отопителя
11 (20 а)	Синий	Замок зажигания, центральный замок
12 (40a)	Зеленый	Центральный блок предохранителей, реле зажигания
13 (20 а)	Синий	Стартер
14 (40a)	Зеленый	Электрообогрев лобового стекла
15	–	Не используется
16 (40 a)	Зеленый	Электрообогрев лобового стекла
19 (10 a)	Красный	Система ABS / ESP
20 (15 а)	Синий	Звуковой сигнал
21	–	Не используется
22	–	Не используется
23 (30 a)	Серый	омыватель фар
24	–	Не используется
25 (10 а)	Красный	Центральный блок предохранителей, реле зажигания
26 (10 а)	Красный	АКПП
27 (10 a)	Красный	Кондиционер
28	–	Не используется
29 (10 а)	Красный	Дополнительные элементы панели приборов
30 (10 a)	Красный	Электронный блок управления двигателем
31 (10 а)	Красный	Система разрядки аккумуляторной батареи
32 (10 а)	Красный
33 (10 а)	Красный	Датчики концентрации кислорода
34 (10 а)	Красный	Форсунки, катушки зажигания
35 (10 а)	Красный	Система управления двигателем
36 (10 a)	Красный	Электронный блок управления двигателем
R1	–	Реле системы зарядки
R2	–	Реле стартера
R3	–	Реле кондиционера
R4.	–	Реле зажигания
R5	–	Реле звукового сигнала
R6	–	Реле кондиционера
R7	–	Реле обогрева лобового стекла

Информация актуальна для Ford Focus Models 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Ford focus 2007 с ручным предохранителем для расположения прикуривателя

Ford focus 2007 с ручным предохранителем для расположения прикуривателя

Page 119 расположение этикетки на шине вы найдете этикетку с указанием давления в шинах с указанием размера шин и другой важной информацией, расположенной на задней панели или край водительской двери.Где находится блок предохранителей? Вот две схемы с картинками, одна из которых – найти блок предохранителей, который находится над вашим левым коленом. Возможно, вам придется снять крышку, чтобы пометить пару предохранителей, чтобы проверить, есть ли предохранитель прикуривателя. если это не взорвалось, проверьте два других, если оно взорвалось, а затем отмените регистрацию. Схема предохранителей Ford focus для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки. Схема расположения предохранителей и назначение электрических предохранителей и реле ford smax ford galaxy 2006, 2007, 2008, 2009, 2010, 2011, 2012, 20, 2014.

Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их. 2 ноября 2012 г. звучит так же, как и вилка зарядного устройства, которую вы используете, а не розетка или предохранитель прикуривателя. Здесь вы найдете схемы блоков предохранителей Ford Focus 2015, 2016, 2017 и 2018 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя. Ford не рекомендует использовать розетку прикуривателя в качестве розетки и использовать только специальные розетки для зарядки сотового телефона и т. Д.Вечером я получил Ford Focus Ghia 07, и похоже, что предохранитель для прикуривателя сгорел и в зарядном устройстве для телефона, и в насосе для шин. Присоединяйтесь к обсуждению производительности SVT, модификаций, объявлений, устранения неполадок, обслуживания и многого другого. Предохранитель прикуривателя расположен в панели предохранителей, расположенной внутри транспортного средства, расположенного ниже. В результате вы можете получать удовольствие от вождения в течение многих лет. Схема блока предохранителей для форд фокус 1999 2007 г. версия для ЕС Ford focus 1999 2007 блок предохранителей.Какой номер предохранитель для прикуривателя в 57 пластина форд фикся. 22 января 20 января механики Ford сказали мне, что это проблема с диапазоном фокусировки. Здесь вы найдете схемы блоков предохранителей Ford Focus 2015, 2016, 2017 и 2018 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждой схемы расположения предохранителей и реле.

Зажигалка никогда не теряет мощность, а аксессуары на 12 В никогда ее не получают. Я оставил включенным регулятор скорости вторичного рынка и некоторые аксессуары через прикуриватель.Здесь вы найдете схемы блоков предохранителей Ford Focus 2012, 20 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя. Предохранителями розетки прикуривателя в Ford Focus являются предохранители 39, если они есть, и предохранители 46 20002001 или. Свяжитесь с нами сегодня, и мы поможем вам найти нужную деталь или сами выполните поиск по vin или номеру детали. Реле предохранителя, предохранитель, усилитель, рейтинг 2007 г., руководство для владельцев focus foc, пост2002 г. Расположение предохранителя прикуривателя форд фокус 2.Здесь вы найдете схемы блоков предохранителей Ford Focus 2012, 20 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждой схемы расположения предохранителей и реле. Наиболее частая неисправность прикуривателя на автомобилях. Через шесть недель машина не заводилась. Где находится предохранитель прикуривателя в форд фокус.

1 апреля 2007 г. Расположение предохранителя прикуривателя ford 2007 ford focus. Страница 47 не используйте розетку для прикуривателя, если он есть.01 мая 2015 форд фокус 1999 2004 схема предохранителей. Чтобы удалить предохранитель, используйте инструмент для извлечения предохранителей, расположенный на крышке распределительной коробки, расположенной в моторном отсеке.

Ford focus 2008 дизельный предохранитель прикуривателя расположение и замена. Здесь вы найдете схемы блоков предохранителей Ford Edge 2007, 2008, 2009 и 2010 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждой схемы расположения предохранителей и реле. Чтобы извлечь предохранитель, используйте съемник для предохранителей, расположенный на крышке панели предохранителей.Центр запчастей Ford предлагает широкий выбор оригинальных запчастей Ford. Просмотрите и загрузите онлайн-руководство пользователя ford focus. В этой статье мы рассмотрим Ford Focus третьего поколения до рестайлинга, произведенный с 2012 по 2014 год. На схеме предохранителей Ford Focus 2007 года показаны два блока предохранителей. Мне сказали, что я не должен использовать розетку для питания аксессуаров, так как она производит более 12 В при работающем двигателе и может повредить подключенный предмет, и что пачка прикуривателя не предназначена для использования в розетке, поскольку она подключена по разному.Описание панели предохранителей предохранители имеют следующую кодировку. Как поменять предохранитель на прикуриватель в 2006 году форд фокус ютуб. На этой диаграмме предохранителей Ford Focus 2012 года показаны два блока предохранителей. Схема блока предохранителей Схема расположения предохранителей, расположение и назначение предохранителей и реле ford focus mk2 2004, 2005, 2006, 2007, 2008, 2009, 2010. Runaccessory дворники, комбинация приборов, аудиосистема для xlstx.

Попробуйте еще одно устройство, которое подключается к розетке прикуривателя, чтобы проверить основную проблему. Предохранитель прикуривателя Ford focus 2007 расположен в прикуривателе. Предохранитель прикуривателя расположен на панели предохранителей, расположенной внутри транспортного средства, расположенного ниже.Схема подключения предохранителя прикуривателя Шевроле матиз. У меня не работает прикуриватель в моем Ford Focus 2001 года выпуска. Предохранитель для розетки прикуривателя находится в блоке предохранителей внутри автомобиля в позиции 47 и должен быть предохранителем на 20 А, см. Схему расположения ниже, это должно быть в руководстве пользователя, если оно у вас есть. В случае непредвиденных обстоятельств и необходимости замены значительной части мы рекомендуем вам принять не что иное, как оригинальные запчасти Ford.

Вероятно, то же самое на вашем, но вы можете дважды проверить в руководстве по эксплуатации под предохранителями.Я пытаюсь заменить предохранитель на прикуриватель своего 55-го пластинчатого фокуса ghia, но не могу найти, где он находится в блоке предохранителей. Купить сертифицированные форд зажигалки OEM запчасти форд. На этом сайте есть много дополнительной информации для вашего автомобиля. В этой статье мы рассмотрим Ford Edge U387 первого поколения до фейслифтинга, выпускавшийся с 2007 по 2010 год. Не работает прикуриватель ford focus 2007 fixya. Предохранитель прикуривателя обычно находится в салонном блоке. Расположение и замена предохранителя прикуривателя ford focus mk3 2012 20 2014 2015 2016 2017 2018 в этом видео мы покажем вам, как заменить предохранитель на t.

Во избежание перегорания предохранителя не используйте розетку, мощность которой превышает мощность автомобиля 12 В постоянного тока 180 Вт. Мне нужно знать расположение предохранителя прикуривателя в автомобильном зарядном устройстве, потому что мой телефон не работает, когда я подключаю его к розетке. Предохранитель Ford focus 2007 для прикуривателя расположен fixya. Ford Fusion спрашивает Ford Fusion 07 о расположении предохранителя. Форум-сообщество, посвященное владельцам и энтузиастам Ford Focus. Это должно быть в руководстве пользователя, если оно у вас есть.

Просмотрите и загрузите онлайн-руководство пользователя ford 2007 focus.Какой предохранитель управляет зажигалкой на форде f150 2007 года выпуска. Есть ли в прикуривателе форд фокус предохранитель или. При замене предохранителя прикуривателя форд сокол fg используйте предохранитель на 20 ампер. Предохранитель 47 был зажигалкой, вам нужно будет нажать на боковые стороны перчаточного ящика после открытия, потяните его дальше вниз, и шток слева отсоединится, и перчаточный ящик будет висеть и не попадать в путь, схема предохранителей находится на плоской части внизу перчаточной дверцы. Быстрый и простой способ исправить это, перейдите по ссылке на схему распределительной коробки.

Где же запал для форд фокус фанатиков прикуривателя. У меня в кабине 12В дополнительное питание не работает, а вот прикуриватель работает. Панель предохранителей расположена ниже и слева от рулевого колеса возле педали тормоза. 05 июля 2018 г. посмотрите, как заменить перегоревший предохранитель на chevrolet spark lt 12l 4 цил. 2014 года выпуска. Выкрутите винты в обшивке панели приборов под перчаточным ящиком и опустите обшивку. Предохранитель прикуривателя ford focus club клуб владельцев форд. Привет, все, только что получил 04 f150 несколько недель назад, и мне стало интересно, о чем я прочитал в руководстве по эксплуатации, чего id никогда раньше не слышал.Я нашел схему блока предохранителей, но мой блок предохранителей совершенно другой. Схемы блока предохранителей Ford F150 меняются с годами, выберите год выпуска вашего автомобиля.

Предохранитель, который вы ищете, находится в позиции 47 и должен быть предохранителем на 20 ампер, см. Другой рисунок ниже. 22 июля 2006 г. 03 на вопрос о местонахождении предохранителя ford focus, на который ответил проверенный механик Ford, мы используем файлы cookie, чтобы вам было удобнее пользоваться нашим веб-сайтом. Расположение предохранителя прикуривателя и его замена форд фокус мк3 2012 20 2014 2015 2016 2017 2018 в этом видео мы.Ford 2007 fusion инструкция по эксплуатации pdf скачать manualslib. У меня есть фокус 2006 года, оснащенный прикуривателем. Где предохранитель от прикуривателя форд фокус.

Информация актуальна для ford focus 2 моделей 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011. Схема блока предохранителей Расположение предохранителей и назначение предохранителей и реле ford focus mk1 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007. Я все еще сомневаюсь, что предохранитель 109 запитывает заднюю вспомогательную розетку, так как он был под напряжением, он зажег светодиод в разъеме питания, хотя утечка может происходить так же с перегоревшим предохранителем 109.Одна из таких частей – прикуриватель, мы пользуемся им каждый день, но не замечаем, пока что-то не так. Как найти предохранитель прикуривателя на форд cmax 2. 3 мая 2015 форд фокус 1999 2007 схема блока предохранителей ес версия год выпуска. Я обнаружил, что шнуры зарядного устройства, которые имеют внутреннее короткое замыкание, собираются вместе, а затем перегорают предохранитель. Ford 2007 focus руководство по эксплуатации pdf скачать manualslib.

Расположение предохранителей в салоне. В инструкции по эксплуатации расплывчато только сказано, что все предохранители находятся под капотом, в блоке предохранителей схем нет.Предохранитель прикуривателя форд фокус клуб владельцев форд. Здравствуйте, спасибо, что нашли время ответить, я нашел ту же картинку на этом форуме, так как она не похожа на картинку, которая у меня есть, я отказался от нее как другой тип, кроме того, что у меня есть руководство по форду, я думаю, также указано, что предохранитель нет. Предохранитель для розетки прикуривателя расположен в блоке предохранителей внутри автомобиля в позиции 47 и должен быть предохранителем на 20 А, см. Схему расположения ниже. Предохранитель прикуривателя ford focus club клуб владельцев ford ford.Какой предохранитель управляет obdr11 в Ford Focus 2007 года выпуска. Расположение предохранителей для форд фокус 199 предохранителями розетки прикуривателя в форд фокус являются предохранители 39, если они установлены, и 46 предохранителей 20002001 или 47 с 2002 года в блоке предохранителей панели приборов. Пытаюсь заменить предохранитель на прикуриватель своего 55-го пластинчатого фокуса. В этой статье мы рассмотрим форд фокус третьего поколения после фейслифтинга, выпускавшийся с 2015 по 2018 год. Какой номер предохранителя для прикуривателя у форда 57 пластина.

679 1071 1465 1444 936 460 306512 529 581 655 497 1232 256 846 775 1323 1534 747 1229 637 1182

Средний свет Ford Focus 2

Данная модель автомобиля очень распространена, второе поколение «Фокуса» выпускалось с 2004 по 2011 годы.Несмотря на надежность марки, у любого автомобиля рано или поздно возникают проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели автомобиль в подержанном виде, то неизвестно, что с ним делал последний владелец, поэтому перед эксплуатацией стоит проверить все предохранители и реле Форд Фокус 2. Поэтому во время эксплуатации могут появиться дефекты, контакты и прочие неприятные сюрпризы. операция.

Новый Форд Фокус 2 тоже может испытывать некоторые проблемы с электрикой, и со временем дает о себе знать некачественная пайка, окисление контактов и т. Д.Чтобы справиться со всеми возможными проблемами, нужно быть во всеоружии.

Блок предохранителей в салоне Ford Focus 2

Нумерация предохранителей различается на моделях с 2007 по 2011 год и с 2004 по 2007 год. С 2007 года в нумерационном блоке 100 – номер предохранителя, а в моделях до 2007 года – порядковые номера. предохранителей начинаются с F37.

Предохранители и реле Ford Focus 2 расположены в блоке, под панелью приборов справа, со стороны пассажира под бардачком. Чтобы получить от него какой-то предохранитель, удобно воспользоваться пинцетом.

Салонный блок предохранителей в моделях до 2007 года выпуска :	Салонный блок предохранителей в моделях после 2007 года выпуска :

Ниже для каждого предохранителя указаны старые и новые порядковые номера.
Первое число – для новых моделей (начиная с 2007 г.), затем в скобках – второе число – для старых моделей до 2007 г. Далее следует значение текущей мощности, описание и возможные способы решения связанных проблем.

F100 (F70), 10А – питание электронных модулей от замка зажигания .

F101 (F40), 20А – электропривод, подогрев водительского сиденья, электропривод крыши (на съёмный) .
Если вы перестали открывать люк в крыше, проверьте температуру окружающей среды. При минусовой температуре он мог просто взлететь. В этом случае остановите его, проехав в теплом гараже или отапливаемом боксе. В худшем случае может выйти из строя механизм открытия / закрытия люка.Чтобы добраться до него, нужно снять покрытие крыши. Убедитесь, что стекло нигде не ест, чтобы кабели и шестеренки были целыми.

F102 (F43), 10a – регулятор печки, рулевая колонка, фильтр дизельного топлива, приемник ДУ .
Если у вас перестала работать плита только в определенных положениях – в последнем, 4-м положении работает, а в первом – нет, дело в резисторе (добавочном сопротивлении). Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отключить разъем, открутить болты и достать сгоревший резистор, после чего установить на место рабочий.Цена резистора в пределах 1000 руб.

Если печка не работает ни в одном положении, проверьте реле R10 в блоке под капотом, уровень охлаждающей жидкости, функцию переключения режима отопителя, а также его контакты. Также мог сгореть моторчик печки. Чтобы его поменять и добраться до отопителя, нужно снять панель приборов. Вы можете сделать это, не снимая панели, при наличии определенного опыта и навыков.

Проверить также силовой предохранитель двигателя отопителя F10 в блоке под капотом.
Если печка дует только холодным воздухом, трос регулировки заслонки мог вылететь.
Если свист появляется при работе печки, разобрать ТЭН и смазать вентилятор.
Если из пространства под магнитолой доносятся посторонние звуки, проверьте датчик температуры в салоне, который там установлен вместе с вентилятором.

F103 (F49), 10A – Органы управления внешним освещением, питание от аккумулятора .

F104 (F80), 10А – система энергосбережения, свет в салоне .

F105 (F52), 25a – обогрев заднего стекла .
Если не включить обогрев заднего стекла, то возможно в порванных нитях нагревательных элементов. Осмотрите их визуально и, если есть поломки, замените новыми или ползущими. Можно наклеить серебряным клеем, цена такого клея около 300 рублей.

Так же может быть обрыв проводки, прозвоните провод идущий от переключателя к заднему стеклу. Также проверьте выключатель и его контакты.

F106 (F41), 20A – Непосредственная система контроля .

F107 (F46), 10A – Приборы на панели, OBD .
Если на панели приборов начали загораться лампы неисправностей или перестали работать приборы, то дело может быть не в самих приборах, а в панели. Но прежде всего проверьте этот предохранитель. Иногда машина вообще не заводится или на ходу возникают проблемы с переключением скоростей. Ламинируя панель, можно понять, исчезнут ошибки или нет.

В моделях до 2007 года проблема заключается в плохой пайке контактов.Чтобы исправить это, нужно снять панель и проверить контакты на плате в месте крепления разъема. Заодно проверьте все треки. На потрескавшиеся и усаживающиеся контакты хорошо подаются. Если вы не умеете работать с паяльником, лучше доверить эту работу электрику.

Если вы решили заменить приборную панель на новую, лучше обратиться в автосервис, ведь в этом случае вам нужно будет прошить – прописать ключи для работы иммобилайзера, конфигурацию панели и блоков управления.

F108 (F68), 7,5A – аудиосистема, радио, GPS навигация .

Если магнитола остановилась, проверьте этот предохранитель. Большинство штатных магнетолов (Ford 6000CD или Sony) могут не работать из-за блокировки и требовать ввода кода. Это происходит после отключения питания (например, при замене или отключении аккумулятора). При вводе неправильного кода несколько раз радио окончательно блокируется. Код разблокировки обычно можно найти в документах или салоне автомобиля (на крышке перчаточного ящика с внутренней стороны).При покупке с рук можно узнать у старого хозяина, при покупке в автосалоне обращаться к дилеру.

F109 (F39), 20A – Прикуриватель, розетка 12 В в центральном или заднем подлокотнике .

Если прикуриватель не работает и вы использовали его с разъемом для подключения каких-либо устройств (навигатор, диктофон, помпа, пылесос и т. Д.) Скорее всего из-за несоответствия разъема произошло короткое замыкание и это сгорел предохранитель. Замените его на рабочую, даже если следов обрыва глаза не видно.
Если предохранитель новый, но прикуриватель все равно не работает, проверьте сами контакты на разъем внутри панели и проводку.

F110 (F71), 10А – наружное освещение, дневные ходовые огни .

F111 (F51), 15a – топливный насос бензинового двигателя .
Если двигатель не запускается и на него не поступает бензин, то это может быть в этом предохранитель и реле R19. При включении зажигания можно определить, включен ли насос.

Если до поломки случился сильный удар или авария, то, скорее всего, сработал переключатель аварийной подачи топлива.Находится под обшивкой водительской двери, спереди. Проверьте его работоспособность, замкнув контакты в соединении напрямую. Если насос в этом случае заработает, замените выключатель.

Если неисправен сам бензонасос, придется его поменять, он находится в бензобаке, цена на новый около 15000 руб. Чтобы удалить старую, необходимо будет предварительно снять емкость.

F112 (F58), 15А – аудиосистема, радио, телефон .
См. Информацию о F8.

F113 (F45), 10А – наружный свет, дальний свет, габаритный свет .

F114 (F67), 10А – Приборы на панели (питание от генератора), иммобилайзер .
Если приборы не работают, см. Также информацию о F107.
Если иммобилайзер не сработал, то машину можно завести любым ключом, даже не прописанным в виде таблички. Если иммобилайзер сработал, то машину можно забрать только двумя ключами, прописанными в ЭБУ. Для угона их обычно подключают к диагностическому разъему и прописывают ярлык для своего ключа.

Уберечься от кражи можно, поменяв порядок проводов в диагностическом разъеме и сделав переходник, который не забудет возить с собой в автосервис и к дилеру. Не лишним будет установить автомат для определения местонахождения автомобиля в случае угона.

F115 (F66), 7,5А – управление внешним светом (питание от генератора) .

F116 (F69), 20A – противотуманные фары, задний противотуманный фонарь .
Если не работает передний «туман», проверьте, есть ли напряжение на контактах их разъемов, контакте масс, самих ламп в фарах, а также переключателе на панели приборов.

F117 (F73), 7,5A – Лампы освещения Госномера .

F118 (F82), 20A – Модуль задней левой двери .

F119 (F59), 15А / 25А – Розетка 12В в багажном отделении / розетка тяги .

F120 (F81), 20A – модуль задней правой двери .

F121 (F86), 20A – Обогрев передних сидений .
Если не работает подогрев сидений, проверьте помощь кнопок на панели, контакт на разъеме сиденья, исправность проводки от кнопки до ТЭНа.Он также может растянуть проволоку внутри кресла, для проверки и ремонта потребуется снять и разобрать сиденье. Предварительно убедитесь, что проводка подключения кресел целая.

Также прозвоните нагревательные элементы. Больше неприятностей может быть в блоке управления, который находится в центральном тоннеле возле коробки передач. Для получения нужно снять подлокотник и обшивку тоннеля. Схема подогрева сидений.

F122 (F65), 10A – Подушки безопасности .
Если на панели загорелся значок отсутствия подушки, но аварии не было, это может быть контакт разъемов датчиков подушки.Разъемы подушек расположены на рулевом колесе, над перчаткой, под сиденьем водителя. Блок подушки находится между сиденьями.

Если проблему устранить не удается, лучше обратиться в автосервис. При необходимости замените подушки на новые.

F123 (F42), 7,5A – Электрообогрев боковых зеркал .
Если не работает обогрев одного из боковых зеркал, проверьте нагревательный элемент и проводку к нему. При неудаче замените зеркальный элемент на новый.Цена новинки около 1000 руб.
Если не работает обогрев обоих зеркал, скорее всего дело в кнопке включения или проводки, но и неисправности элементов тоже не исключены.

F124 (F53), 7,5A – Лампы левого габарита, левые стоп-сигналы, габаритный свет .
F125 (F54), 7,5A – Лампы правого размера, правые стоп-сигналы .
Если только одна сторона габаритов, правая или левая сторона не работает, скорее всего дело в одном из этих предохранителей или перегорела лампа.
Если ни одна из всех ламп не работает, может выйти из строя как предохранитель, так и корпус в проводке.

F126 (F56), 20A – Система инцинуального доступа .

F127 (F63), 25a – Электростеклоподъемники .
Если окна открываются неправильно, не на такой высоте или не работают доводчики, попробуйте следующий способ – запустите двигатель, одним долгим нажатием опустите все открытые кнопки управления, затем одним длинным движением поднимите все окна и удерживайте опускание. Кнопка подъема, капает двигатель.Будьте готовы и попробуйте еще раз.

Если какой-то стеклоподъемник не работает, то можно в механизме разобрать обшивку двери, проверить исправность шестерни и механизма, отсутствие гостиниц.
Если при нажатии на кнопку «Поднять или опустить» стекло сдвинется на небольшое расстояние и остановится, скорее всего, сработает защита от защемления. Может, какой-то механизм в двери или стекле заболел о уплотнитель.

Проблема может быть в модулях, которые различаются для каждой двери.При замене модуля требуется прошить новый.
Если в вашей работе все еще есть проблемы, попробуйте также запрограммировать окна – закройте машину, откройте все окна до конца, нажав и удерживая кнопку на брелке. Закройте все окна и машину.

При повреждении механизма или шестерни можно заменить весь механизм окон. Цена нового механизма около 4000 рублей. Продается в автомагазинах, на рынках, в разборках и интернет-магазинах.

F128 (F64), 20A – резервный .

F129 (F50), 20A – Передние дворники .
Если перестали работать «дворники», мог износиться подрулевой переключатель, проверьте его состояние и контакты. В самом механизме были повреждены детали, тяга, их соединения и трапеция.

F130 (F76), 7,5А – В новом не использовался, в старом до 2007 г. – модуль полного привода .

F131 (F78), 15a – дворник задний .
Если не работает задний дворник, поверните тумблер в салоне и проверьте напряжение на разъеме.Если нет напряжения, дело в проводке или переключателе. Если напряжение есть, снимите и разберите мотор. Проверить работу и исправность механизма, валов. Они могут попасть в воду, грязь или посторонние предметы. Обнаружив причину поломки, очистите весь механизм и соберите обратно.

F132 (F74), 15A – медные сигналы .
Если стоп-сигналы не работают (отсутствуют), это может быть в переключателе (лягушке), который находится в педальном блоке, а также в проводке, идущей от этого переключателя.Проверьте также лампы.

F133 (F77), 25a – Реле центрального замка, модуль правой передней двери .
F134 (F55), 20A – Центральный замок, модуль закрывания водительской двери .
Если у вас не работает центральный замок, проверьте, как к нему подключена сигнализация, в модуле GEM или в модуле одной из входных дверей. Попробуйте отключить центральный замок от сигнализации и проверьте. Корпус может быть в блоке сигнализации, дорожках и контактах на его плате.

Если ЦЗ самопроизвольно открывается и / или закрывается, проверьте уровень заряда аккумулятора, замки в передних дверях.Отключите и проверьте драйвер водительского замка. Еще может быть дело в кнопке закрытия одной из дверей, дверь закрыта, а в блоке управления сигналами нет информации. Проверить, все ли кнопки работают (можно проверить, например, включив режим освещения салона, при котором свет загорается при открытии любой двери).

Проверить также контакт замка багажника, передавая информацию на блок его закрытия.
Если нет опыта, лучше обратиться в автосервис.

F135 (F48), 20A – Подсветка днем ​​.

F136 (F47), 15А – насос стеклоподъемника, форсунки омывателя с подогревом .
Если у вас перестала работать омыватель, проверьте уровень жидкости в бачке для омывателя. Возможно, перестал работать сам насос и требуется его замена. Может закрываться форсунками или в холодное время года, чтобы жидкость поднималась по каналам стекловидной системы. Также могла выйти из строя ручка воровства, чтобы включить «дворников», проверьте ее контакты.

F137 (F57), 10A – Звуковой сигнал автономный Сирена сигнализации, электропривод складывания боковых зеркал .

F139 (F38), 10A – Дальний свет в правом фаре .

F140 (F37), 10A – Дальний свет в левой головке .
Если у вас дальний свет в обеих фарах, проверьте переключатель на рулевом колесе, возможно, он изношен, сломан или поврежден / окислились контакты. Сами лампы в фарах тоже проверяют на храбрость.

Для включения дальнего света нужно потянуть рычаг указателя поворота на себя, первое положение мигает, второе положение – переключение света, после переключения на дальний рычаг не фиксируется, а возвращается в предыдущее положение , но дальний свет уже горит, на панели загорается соответствующая лампа.

F141 (F84), 10a – Фонарь заднего хода, электрический напиток регулировки боковых зеркал, задний дворник .
Если не поджег заднюю часть реверса, проверьте лампочку и контакты в разъеме. В противном случае корпус в датчике переключения заднего хода, который мог выйти из строя, находится на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр. Выкрутил ключом на 22. Заменил датчик на новый.
Если задний дворник не работает, см. Также информацию о F131.

F142 (F60), 15A – Средний свет в правой фаре (модели после 2007 г.) / в левой фаре (модели до 2007 г.) .
F143 (F61), 15A – Средний свет в левой фаре (модели после 2007 г.) / в правом фаре (модели до 2007 г.) .
Если средний свет не горит, проверьте, находится ли переключатель света в желаемом положении. В первой позиции указаны габариты, во второй – фара. Проверьте его в хорошем состоянии. Проверить контакты контакты в фарах, лампах и проводке.

Блок в моторном отсеке

Большинство реле и часть предохранителей также находятся в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40A – вентилятор охлаждения радиатора .
Если охлаждающий вентилятор не включается, охлаждающую жидкость можно просто нагреть до желаемой температуры. Проверить его уровень в расширительном бачке. При необходимости дробь. Вентилятор обычно включают при температуре теплоносителя около 100 градусов.Также может быть дело в термостате.

При нем исправно должно быть холодно на головке непробиваемого двигателя. Мог выйти из строя датчик температуры охлаждающей жидкости.
Проверьте также эффективность самого двигателя вентилятора, подав напряжение 12 напрямую на аккумулятор.

F2, 80A – гидроусилитель руля .

Если у вас перестал работать гидроусилитель руля, руль стал сильно крутиться, с трудом проверяйте первый уровень жидкости в бачке ГУРа.Если уровень низкий или его нет, скорее всего, он попал в какой-либо шланг или его соединения. Чтобы проверить результат жидкость до нормального уровня (для гидросистем заливается специальная жидкость, не путайте с тормозом, иначе выйдет из строя помпа ГУР), покрутите руль в разные стороны, при этом попросите кого-нибудь посмотреть на шланги под капотом, идущие от Танк Гур.

Если вы проводите диагностику одного из них, снимите рулевое колесо по крайней мере и осмотрите все шланги на предмет протечек или следов жидкости.Заменен шланг Заменить новым. Осмотрите сам насос, сам насос ГУР, возможно обнаружение протечек на соединениях штуцеров.
Если руль туго крутится только на холостом ходу, а при оборотах выше 1000 начинает легко крутиться, скорее всего дело в натяжении ремня или в помпе ГУРа. Неисправный насос можно отремонтировать или заменить новым.

F3, 60A – предохранитель монтажного блока салона .
F4, 60A – предохранитель монтажного блока салона .

F5, 80A – кондиционер, климат контроль .

Если перестал работать кондиционер после зимы, это скорее всего диагностика и замена сальников, либо заправка. Дело также в лопнувшем шланге. Зимой необходимо периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в теплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включается.

Если во время работы кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона.Проверить давление и заполнить фреоновую систему. Чтобы найти причину и устранить ее, лучше всего обратиться на диагностическую станцию ​​или в автосервис.

Если климат-контроль не работает, проверьте уровень охлаждающей жидкости. Дело может быть в двигателе отопителя, если он вообще не работает. Проверить поступает ли на него напряжение, позвонив в разъем. Также можно подать прямо на плиту 12 В, тем самым проверив ее работоспособность.
Если воздух дует только в определенные дыхательные пути, при включенном желаемом режиме нет подачи воздуха из какого-то отверстия, скорее всего, дело в неправильной работе заслонок и, возможно, блока нагревателя, которым управляет их.Для устранения нужно разобрать торпеду.

F6, 60A – резервный .

F7, 30A – ABS Hydraulus .

F8, 20A – клапаны ABS .

F9, 20A – Обмотка и контакты главного реле .

F10, 30A – вентилятор печки двигателя .
Если печка не работает, см. Информацию по F102.

F11, 20A – Замок зажигания .

F12, 40A – цепь реле зажигания .

F13, 20A – стартер .
Если при повороте ключа двигатель не запускается и не слышен звук стартера, скорее всего, вы попали в аккумулятор. Зарядите его или замените новым. Также проверьте замок зажигания, контактную группу и проводку. Осторожно может быть реле втягивающего устройства, бендикс и плохие контакты.

F14, 40A – ТЭН лобового стекла справа .

F15, 30А – реле вентилятора охлаждения радиатора .
См. Информацию о F1.

F16, 40A – Обогреватель левого нагревательного элемента лобового стекла .

F17, 30A – резервный .
F18 – резервная .

F19, 10A – Блок управления антиблокировочной системой ABS .

F20, 15A – Звуковой сигнал .
Чтобы добраться до Классона, нужно снять накладку над решеткой радиатора. Проверьте звуковой сигнал, подключив напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.

F21, 20A – Дополнительный отопитель, отопитель .

Реле под капотом

Помимо силовых предохранителей под капотом в монтажном блоке расположены основные цепи автомобиля.

R1 – резервный.
R2 – реле звукового сигнала.
R3 – резервный.
R4 – резервный.
R5 – резервный.
R6 – главное реле, управление двигателем.
R7 – реле ТЭНов лобового стекла.
R8 – реле зажигания.
R9 – реле омывателя фар.
R10 – реле вентилятора двигателя двигателя.
R11 – реле компрессора кондиционера.
R12 – резервный.
R13 – реле тягового стартера.
R14 – Реле вентилятора охлаждения радиатора двигателя.

Надеюсь, эта информация поможет быстро найти причину поломки и оперативно устранить ее. Я советую вам всегда иметь при себе запасные предохранители, и при возникновении проблем первым делом проверьте предохранители и реле, связанные с устройством.

Внешне при осмотре предохранитель может выглядеть целочисленным, но на самом деле при установке в монтажный блок не работает.Даже звуки отснятого тестера предохранителей могут показать, что он рабочий, однако с микротрещинами его работа не пойдет. Поэтому желательно сразу поменять проблемные предохранители на заведомо новые и исправные. Это сбережет нервы и поможет быстрее найти причину.

Добрый день. Сегодня в автосервисе был опубликован рестайлинг Ford Focus 2 (2008-2011). Причина его визита – проблемы с электроникой. После подключения видеорегистратора, который замкнулся, вылетело много предохранителей.В статье мы расскажем, как снимать и заменять предохранители под капотом, а в салоне Форд Фокус 2 также покажем вам схему и расположение предохранителей в автомобиле.

Код производителя:

Предохранители и реле всех номиналов

Приборов:

Для замены предохранителей в Ford Focus 2 Restyling, под капотом есть специальный пинцет

Схема и расположение предохранителей на Ford Focus 2:

Для начала нужно открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом изолирован красной прямоугольной линией.

Затем нужно открыть крышку предохранителя под капотом.

На следующем шаге повернув крышку предохранителя, можно увидеть назначение каждого из них.

Еще фото крышки со схемой предохранителей

Теперь посмотрим на номера предохранителей и их описание.

Блок предохранителей номиналом под капот Форд Фокус 2

№	Ампер	Описание предохранителя
1	40	Электроагент охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Блок внутренних предохранителей 1
4	60	Блок внутренних предохранителей 2
5	80	Дополнительный отопитель
6	60	Свечи нагревательные (для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насосная система динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления блоком питания (PCM)
10	30	Вентилятор климат-контроля
11	20	Выключатель зажигания (стартер и приборы)
12	40	Реле зажигания
13	20	Пускатель обмотки электрический
14	40	Лобовое стекло с подогревом правое
15	30	Реле вентилятора охлаждения (Sigma – только опции без кондиционера)
16	40	Обогрев лобового стекла, левая сторона
17	30	Откидная крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль АБС
20	15	Звуковой сигнал
21	20	Дополнительный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Мойки Plaidwater
24	15	Дополнительный отопитель (для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15
27	10	Муфта компрессора кондиционера
28	10	Управление лампами накаливания (только для автомобилей с дизельными двигателями)
29	10	Раздельная система климат-контроля
30	3	PCM АКПП
31	10	Интеллектуальная зарядка аккумулятора
32	10	АКПП
33	10	Подогреваемые кислородные датчики (для автомобилей с бензиновыми двигателями)
33	10	Клапан коррекции воздушного охлаждения (для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	ПКМ, клапаны, электромагнитные клапаны
36	10	ПКМ.

Расположение блока предохранителей в салоне. Снятие и замена предохранителей

Съездить в салон. Блок предохранителей находится под бардачком.

Для начала нужно снять защитную полку. Чтобы удалить его, просто потяните его вниз.

И снимите блок предохранителей.

Блок-схема предохранителей в салоне Ford Focus 2

Таблица номиналов блока предохранителей в салоне:

№	Ампер	Описание предохранителя
100	10	Электронные модули (с питанием от замка зажигания)
101	20	Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (для а / м со съемной крышей)
102	10	Регулятор обогревателя, рулевая колонка, топливный фильтр дизельного топлива, приемник системы дистанционного управления
103	10	Блок управления источником питания Внешнее освещение от батареи
104	10	Система энергосбережения, плафоны внутреннего освещения
105	25	Обогреватель заднего стекла
106	20
107	10	Комбинированные устройства с питанием от аккумулятора, боковая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109	20	Прикуриватель, дополнительная электрическая розетка сзади
110	10	Выключатель питания системы наружного освещения днем ​​от генератора
111	15	Топливный насос (только варианты с бензиновым двигателем)
112	15	Модули аудиосистемы (с батарейным питанием)
113	10	Лампы наружного освещения днем ​​(кофты)
114	10	Питание комбинации приборов от генератора, иммобилайзера двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары / фонари
117	7,5	Лампа освещения номерного знака
118	20	Дверь электрооборудования модуля (задняя левая)
119	15	Гнездо дополнительного питания в багажном отделении
119	25	Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
120	20	Модуль электрооборудования (правый задний)
121	20	Электрообогрев передних сидений
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев наружных зеркал заднего вида
124	7,5	Задний и передний габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задний и передний габаритные огни, стоп-сигналы (правая сторона)
126	20	Без ключа
127	25	Электростеклоподъемники
128	–	Не используется
129	20	Очиститель лобового стекла
130	–	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центрального замка, модуль двери пассажира
134	20	Система замков централизованного запирания, электрооборудование двери водителя
135	20	Подсветка при движении в яркое время
136	15	Насос Materom Ferrous с подогревом стекла Berkener Jetgers
137	10	Аварийный аккумуляторный динамик
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая коробка передач
139	10	Фара дальнего света, правая
140	10	Фара дальнего света левая
141	10	Фонарь заднего хода, Зеркала заднего вида с электроприводом
142	15	Ближний свет фары (правая)
143	15	Ближний свет передний левый

Большинство цепей электрооборудования автомобиля Ford Focus защищены плавкими предохранителями.Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые расположены в салоне под панелью приборов с правой стороны и в роторном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для рестайлинга Форда Фокус 2 и Фокус 2 разные и соответственно для каждого из них будет дана собственная фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Помещения предохранителей и реле в монтажном блоке, расположенном в салоне Ford Focus 2

.

Большинство предохранителей устанавливаются в монтажном блоке предохранителей и реле в кабине (рис.1), расположенный под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) в таблице. один.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в кабине Ford Focus 2

* Если есть.

Рис. 2. Помещения предохранителей, вставок предохранителей и реле в монтажном блоке, расположенном в заготовке Ford Focus 2

Кроме того, предохранители, реле и предохранители находятся в монтажном блоке, установленном в отсеке субуправления (рис.2) снимается крышка монтажного блока). В табл. 2 Обозначается предназначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном узле в заготовке Ford Focus 2

* Если есть.

1. Для доступа к предохранителям и реле монтажного блока, находящимся в салоне, отверните два винта крепления под панелью приборов справа…

2. … и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, вставив выступы корпуса в пазы опорных кронштейнов.

4. Перед заменой перегоревшего предохранителя выясните причину его неисправности и устраните ее. При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 Цепи, защищающие этот предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических устройств и даже к возгоранию.

5. С помощью специального пластикового пинцета извлеките сменный предохранитель.

6. Так выглядит размытый предохранитель (перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в насосном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенных в моторном отсеке, нанесена схема расположения реле и предохранителей.Также имеется известный пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены снимите предохранитель (реле), поверните его из стороны в сторону.
9. Установите детали в обратном порядке.

Форд Фокус 2 (Рестайлинг) Расположение и назначение предохранителей

Ford Focus 2 (рестайлинг) получил еще один блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже …

Ford Focus 2 – одна из самых популярных иномарок, производимых в России.Этот автомобиль очень надежен и соответствует всем мировым стандартам. Но, несмотря на это, не поздно ли, у владельцев фокусов встает электрооборудование. Особенно это актуально для новых владельцев подержанных автомобилей. Самым первым признаком электрических устройств является выход из строя предохранителей (РР) или отключающих элементов (реле).

Предохранители, которые используются в автомобиле Форд Фокус 2, называются «ножевыми», они плоские, среднего размера, штекерные, т.е. состоят из двух штекерных контактов со слегка окисленной перемычкой в ​​пластиковом корпусе разного цвета.Сверху на корпусе сбит номинал – мощность тока, при превышении детали деталь сгорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание автомобиля. Для самых мощных потребителей реле выполняет защитную роль.

В целом по стандарту предохранители 17 цветов, оттенки могут отличаться. Для Ford Focus для маркировки деталей запчастей применяются следующие цвета:

Расположение контактных разъемов, реле и предохранителей отличается в автомобилях выпуска с 2005 по 2007 год (порядковый номер детали начинается с 37), и в 2007 году и после рестайлинга 2008 года до конца выпуска данной модели в 2010 году (нумерация начинается со 100).

В послеродовом фокусе, выпущенном в РФ, есть четыре варианта расположения элементов профилактики и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой именно модельный блок сделан по последним буквам серийного номера. Например, 7М5Т-14А073-ДГ относится к модификации Д.

Расположение

Под капотом, если лицом к двигателю, то сбоку на плате – ПП и реле для силового агрегата и прочее. компоненты в пространстве субуправления (высокопроизводительный).В салоне – предохранители и отключающие элементы монтажного блока (слаботочные) под перчатками. Корпус сборки крепится двумя защелками с поворотным механизмом. Укрывается обивкой салона, держится на двух кнопках.

Работа с блоком предохранителей под капотом

1. Поднять капот.
2. Открыть крышку. Это можно сделать, потянув за рычаг на задней стороне корпуса сборки из полипропилена. Не работает? Берем среднюю плоскую отвертку и вставляем в замок замка.Слегка наклоните отвертку, и крышка поднимется. Убери это.
3. С внутренней стороны крышки в пазах закреплен специальный пинцет. С них очень удобно снимать предохранители. Используя Passatia, можно повредить корпус, если надавить слишком сильно. Обратите внимание, пинцет находится только в ящике рядом с блоком питания. Там на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
4. Проводим схему и с помощью пинцета снимаем сгоревший элемент, после чего вставляем новый.
5. Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.

Работа с блоком предохранителей в салоне

Наиболее частые проблемы с электрооборудованием:

Кондиционер не включается.

1. Данный агрегат в FordFocus 2 входит только при температуре окружающего воздуха не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления.Если давление достаточное, он передает сигнал на электронный блок управления и отключает выключатель муфты компрессора кондиционера.
2. Если при включении кондиционера слышно сцепление часов, сцепление и двигатель не увеличивают обороты, то необходимо убедиться, что шкив вала компрессора вращается.
3. Если шкив неподвижен, открываем блок возле двигателя, смотрим расположение предохранителя F27 (10а) на крышке и проверяем его состояние.Этот PP отвечает за протекание тока по муфте. Напоминаем, что маркировка и цвет кузова различаются в зависимости от года выпуска Форд Фокус 2 и вариантов сборки предохранителей.
4. Если замена предохранителя не требуется, то проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
5. Если тут все нормально, уточняем где и диагностируем реле компрессора. Убедиться, что этот пункт можно сделать только заменой.
6. Последний вариант – убедиться в целостности шлангов и проводки, особенно проводов, идущих к муфте, там чаще всего происходит обрыв.

Звуковой сигнал (гудок)

1. Проверьте F20 (15 А) в узле под капотом.
2. Если он целочисленный, нужно попробовать гудок. Для этого снимаем решетку радиатора и подключаем к контактам Klasson 12 В. проще всего от аккумулятора. Нет звука – замена.
3. Если клаксон функционирует, то обрыв проводки или нужно почистить контакты гудка на руле.

Блок питания приборной панели

Исчезает обогрев заднего стекла

1. Чаще всего обрывается нить накаливания на стекле. Внимательно осмотрите и при необходимости проползите проем серебром на серебро или в крайнем случае замените резьбу.
2. Проверьте F52 (25a). Расположение: блок ПП в салоне.
3. Ник провода, очистите контакты выключателя.

Важно! Если при замене предохранителя он снова быстро сгорит, следует вызвать всю цепь питания этого прибора.

Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально отличаются от рабочих, их даже можно прозвать тестером.

Где предохранитель прикуривателя на Форд Фокус 2007 года? – Mvorganizing.org

Где предохранитель прикуривателя на Форд Фокус 2007 года?

Предохранитель прикуривателя расположен в панели предохранителей, расположенной внутри автомобиля. Расположение (см. Ниже). Предохранитель, который вы ищете, находится в позиции 47 и должен быть предохранителем на 20 А (см. Другой рисунок ниже).

Где находится предохранитель прикуривателя на Ford Focus 2005 года выпуска?

Предохранитель для прикуривателя / розетки расположен в блоке предохранителей внутри автомобиля в позиции 47 и должен быть предохранителем на 20 А (см. Схему расположения ниже). Это должно быть в руководстве пользователя, если оно у вас есть.

Где блок предохранителей на Форд Фокус?

Панель предохранителей находится в багажном отделении за левой колесной аркой.

Как снять прикуриватель с Ford Focus?

Плоской отверткой нажмите на зеленый пластик, видимый изнутри прикуривателя (рисунок ниже), а другой рукой попытайтесь вытолкнуть его из задней части зажигалки к нам.Прикуриватель еще выдвинут, отвертку откладываю на другую сторону. Теперь надавите на пластик, и тогда он должен вылезти наружу.

Какой тип предохранителя мне нужен для автомобильного прикуривателя?

В большинстве случаев в цепях прикуривателя используются предохранители на 15 А, но вы можете проверить блок предохранителей в своем автомобиле, чтобы убедиться в этом.

Почему у меня не работает розетка прикуривателя?

Когда розетка прикуривателя перестает работать или кажется, что она неисправна, есть несколько вещей, которые могут пойти не так: розетка прикуривателя перегорела – это просто означает, что в розетку не поступает электричество.Возможно, перегорел предохранитель или возникла другая проблема с проводкой.

Где предохранитель прикуривателя на Форд Фокус 2011?

Предохранитель 47, предохранитель на 15 ампер предназначен для прикуривателя. Он расположен за перчаточным ящиком, который можно опустить для облегчения доступа.

Где находится предохранитель прикуривателя на Ford Focus 2014 года выпуска?

Для 2014 года это предохранитель №61 в панели предохранителей в салоне: «Прикуриватель, розетка».

Есть ли в Ford Focus запасные предохранители?

Блок предохранителей в моторном отсеке расположен с правой (со стороны водителя) стороны моторного отсека, рядом с воздушным ящиком и крышкой аккумуляторной батареи 12 В.
