Где на Шевроле Лачетти находится предохранитель прикуривателя

На Шевроле Лачетти есть два гнезда, которые можно использовать как для прикуривания, так и в качестве питания для подключения различных внешних устройств.

Предохранители прикуривателя на Шевроле Лачетти

Оба эти разъёма защищены предохранителями: F18 и F19.

Выход из строя чаще всего происходит из-за перегорания предохранителя F19. Основной причиной является подключение множества гаджетов через тройники.

Расположение

Расположение блока предохранителей.

Расположен он в блоке в салоне с левой стороны панели. Чтобы получить к нему доступ потребуется распахнуть дверь водителя и снять защитную крышку. Стоит этот элемент третий сверху в правом ряду.

Проверяем на целостность предохранители F18 и F19.

Перегореть предохранитель может из-за замыкания в прикуривателе.

Что делать, если после замены предохранителя прикуриватель не работает?

Осмотр демонтированного прикуривателя.

Если после замены этого элемента разъём тоже не будет работать, то потребуется искать причину в самом прикуривателе.

Там надо будет найти причину замыкания контактов. При помощи плоской отвёртки придётся разогнуть контакты, чтобы «+» не пробивал на корпус авто. После таких манипуляций гнездо снова будет готово к использованию.

Оплавление шайбы и усики

После проверки отдельного предохранителя на розетку, необходимо приступить к осмотру самого прикуривателя.

Но также возможно есть причина потому, что прикуриватель не работает, из-за того, что плавиться шайба, которая предназначается для защиты от короткого замыкания. Изготовлена она из плавящегося материала. В таком случае гнездо надо освободить от прикуривателя и на его место поставить новый элемент.

В некоторых случаях прикуриватель может не работать из-за того, что у него разогнулись усики на центральном контакте.

Такие усики предназначены для того, чтобы прикуриватель находился в положении «Включено». Чтобы восстановить работу элемента придётся взять плоскую отвёртку и подогнуть немного усики.

Такую работу следует производить с вынутым предохранителем F19, чтобы избежать короткого замыкания.

Шевроле Лачетти предохранители и реле

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы предлагаем ознакомится с описанием схем блоков реле и предохранителей Шевроле Лачетти, покажем фотографии блоков, назначение элементов,а так же расскажем где находится предохранитель отвечающий за прикуриватель.

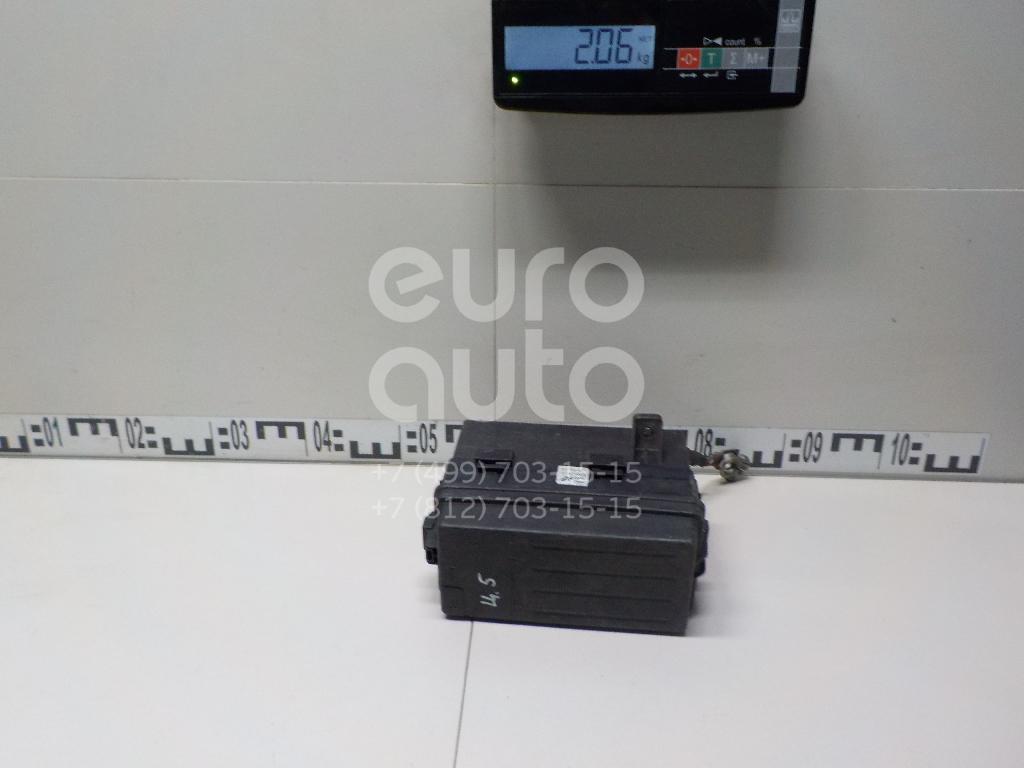

Главный блок с реле и предохранителями в моторном отсеке

Он располагается с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Общая схема

Описание схемы

Предохранители

Ef1 (30 А) — Основной аккумулятор (цепи F13-F16, F21-F24).

Ef2 (60 А) — ABS.
См. F11.

Ef3 (30 А) — вентилятор печки.
См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8).
Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны. Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19).
Проверьте реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатора).
Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что работает довольно тихо), проверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К11. Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора. Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка (клапан в крышке должен работать исправно, пробка должна быть герметична), исправность термостата. В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.

Ef7 (30 А) — обогрев заднего стекла.
См. F6.

Ef8 (30 А) — большая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6.

Ef9 (20 А) — электрические стеклоподъёмники в правой передней и в задних дверях.
См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции отработавших газов.

Ef11 (10 А) — цепь главного реле, контроллер электронной системы управления двигателем (ЭСУД).

Ef12 (25 А) — фары, габариты.
Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef28. Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы.
Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе. Проверьте также контакты в посадочных разъёмах и проводку.

Ef14 (20 А) — электрический стеклоподъёмник в водительской двери.
См. F6.

Ef15 (15 А) — лампы дальнего света в фарах.
Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах (могли окислиться), выключатель света слева от руля. Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота.
Если не работает звуковой сигнал, проверьте помимо этого предохранителя, реле К2. Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или кнопки на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым.

Ef17 (10 А) — компрессор кондиционера.
См. F6.

Ef18 (15 А) — топливный насос.
Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую. Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.
См. F4.

Ef20 (10 А) — левая фара, ближний свет.
Если не горит ближний в правой фаре, см. предохранитель Ef27.
Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги. Также причина может быть в проводке от разъёма С202 до выключателя света на руле. Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Также проверьте исправность подрулевого переключателя.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатора).

Ef22 (15 А) — бензонасос, форсунки, клапан рециркуляции отработавших газов.

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа освещения госномера, сигнал предупреждения.
См. Ef12.

Ef24 (15 А) — противотуманные фары.
Противотуманные фары в большинстве случаев работают только при включённых габаритах.
Если «противотуманки» перестали работать в сырую погоду, проверьте не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — электропривод боковых зеркал.
См. F8.

Ef26 (15 А) — центральный замок.

Ef27 (10 А) — правая фара, ближний свет.
См. Ef20.

Ef28 (10 А) — лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы.

Ef29 (10 А) — резервный;
Ef30 (15 А) — резервный;
Ef31 (25 А) — резервный.

Реле

1 — реле подсветки приборной панели и центральной консоли.
2 — реле звукового сигнала.
См. Ef16.
3 — главное реле зажигания.
Проверьте предохранитель Ef5.
4 — реле головного света в фарах.
5 — реле противотуманных фар.
См. Ef24.
6 — муфта компрессора кондиционера.
См. F6.
7 — бензонасос, катушки зажигания.
См. Ef18.
8 — электрические стеклоподъёмники.
9 — маленькая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6.
10 — обогрев заднего стекла.
См. F6.
11 — большая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6.

Предохранители и реле в салоне шевроле лачетти

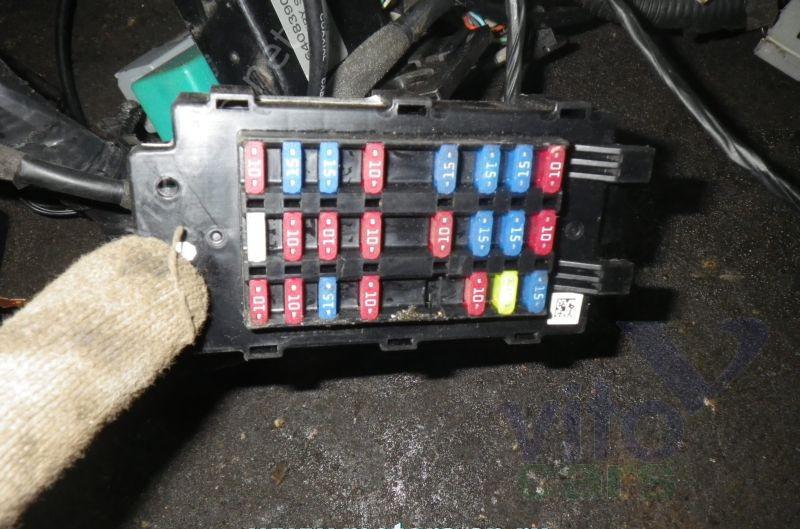

Блок с предохранителями

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

Схема блока с предохранителями

Таблица с расшифровкой

F1	10А AIRBAG — Электронный блок управления подушками безопасности
F2	10А ЕСМ — Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3	15А TURN SIGNAL — Выключатель аварийной сигнализации, указатели поворота
F4	10А CLUSTER — Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера*
F5	Резерв
F6	10А ENG FUSE — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F7	20А HVAC — Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля*
F8	15А SUNROOF — Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши
F9	25А WIPER — Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10	10А HANDS FREE — Громкая связь
F11	10А ABS — Блок управления АБС. исполнительный блок АБС
F12	10А IMMOBILIZER — Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13	10А Блок управления автоматической коробкой передач*
F14	15А HAZARD — Выключатель аварийной сигнализации
F15	15А ANTI-THEFT — Электронный блок управления противоугонной сигнализацией
F16	10А DIAGNOSIS — Диагностический разъем
F17	10А AUDIO/ CLOCK — Аудиосистема, часы
F18	15А EXTRA JACK — Дополнительная розетка
F19	15А CIGAR LIGHTER — Предохранитель прикуривателя
F20	10А BACK-UP — Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21	15А REAR FOG — Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22	15А ATC/ CLOCK — Часы, система климат-контроля, выключатель кондиционера
F23	15А AUDIO — Аудиосистема
F24	10А IMMOBILIZER — Иммобилайзер

За прикуриватель отвечает предохранитель номер 19.

Реле

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

В открывшемся пространстве надо найти нужный кронштейн.

Назначение

блок управления системой защиты аккумуляторной батареи;
прерыватель указателей поворотов;
реле включения противотуманного света в задних фонарях;
реле блокировки стартера (для автомобилей с автоматической коробкой передач).

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Дополнительная информация

Наглядный пример, того почему могут перегорать предохранители, можете посмотреть в данном видео.

Инструкция по эксплуатации и обслуживанию

Остались вопросы? Ознакомитесь с руководством по эксплуатации шевроле лачетти: «скачать»

не работает, где находится, как снять на седане

Предохранитель прикуривателя на Шевроле Лачетти обеспечивает защиту электрической проводки от оплавления или возгорания при превышении допустимой мощности. В случае отказа оборудования требуется заменить вставку, а затем проверить работоспособность прибора. Запрещается использовать вместо штатного предохранителя самодельные элементы (например, куски стальной проволоки).

Где находится предохранитель

В автомобилях Лачетти с кузовами седан, универсал или хэтчбек используется унифицированная схема электрической проводки с монтажными блоками в моторном отсеке и салоне машины. Предохранитель прикуривателя расположен в салонном модуле, который находится под заглушкой на торцевой плоскости панели приборов со стороны кресла водителя. Вставка номиналом 15 А находится на 3 позиции сверху в крайнем правом ряду защитных элементов.

Как проверить и заменить

Если в машине не работает прикуриватель, то водителю необходимо выполнить действия:

Выключить зажигание и извлечь ключ из замка.
Открыть дверь, а затем снять декоративную пластиковую крышку, под которой находится монтажный блок. Для демонтажа крышки используется ручка, под воздействием усилия пластиковые защелки сжимаются, панель выходит из посадочного гнезда. На внутренней стороне крышки имеется наклейка с указанием номинала и назначения плавких элементов защиты.
Для извлечения предохранителей используется пластиковый пинцет, который хранится в отдельном гнезде в монтажном блоке под капотом (смонтирован позади аккумулятора). Для доступа к пинцету требуется снять крышку коробки.
Снятый элемент защиты необходимо осмотреть, прозрачный корпус позволяет визуально определить целостность металлической перемычки. Если цепь разомкнута, то необходимо установить новый предохранитель номиналом 15 А. Не допускается использовать детали с отличающимся номиналом или самодельные конструкции.
Закрыть крышку блока, уложить пинцет на штатное место, а затем проверить работоспособность приборов. Если прикуриватель не работает или предохранитель перегорает снова (без подключения дополнительной нагрузки), то необходимо проверить состояние электрической цепи и прибора. Поврежденные детали следует заменить на запчасти оригинального производства.

Как снять прикуриватель

Прикуриватель на Шевроле Лачетти установлен в пластиковом лотке, находящемся в нижней секции центральной части панели приборов. Для доступа к устройству требуется частично разобрать панель.

Работы рекомендуется выполнять с помощью пластиковой лопатки, позволяющей демонтировать детали без повреждений.

Перед началом выполнения работ необходимо отключить кабель с отрицательной клеммы аккумуляторной батареи:

Подвинуть кресло водителя и пассажира вперед до упора, а затем отвернуть 2 винта с крестообразной головкой, удерживающих облицовку центрального тоннеля.
Поддеть пластиковой отверткой гнездо подстаканника и вынуть деталь из посадочного гнезда.
Поднять рычаг стояночного тормоза до упора, а затем сдвинуть эластичный чехол к основанию рукояти, что позволит расстегнуть фиксаторы.
Подвинуть заднюю часть облицовки тоннеля вперед, а затем пластиковой лопаткой поддеть рамку декоративного чехла, установленного на рукоятке переключения скоростей.
Поднять рамку, выворачивая чехол наизнанку.
Выкрутить крестообразной отверткой винты крепления, расположенные в верхней части пластикового кожуха тоннеля и по бокам обшивки около ног водителя и пассажира.
Снять облицовку, при демонтаже требуется отстегнуть штекер дополнительной розетки. Рычаг переключения скоростей с чехлом выводится через имеющееся в панели окно.
Открутить 4 шурупа, удерживающих корпус пепельницы в посадочном гнезде.
Вынуть пепельницу в сборе с прикуривателем, от которого необходимо отсоединить колодку с проводами.
С помощью отвертки или шила нажать на фиксатор, а затем извлечь прикуриватель из пластикового корпуса. Под прибором находится пластиковая окантовка, которая снимается руками.
Установить новые детали, а затем произвести сборку в обратной последовательности.

Ремонт и подключение

Ремонт прикуривателя заключается в проверке целостности спирали тестовым прибором. Внутри устройства предусмотрена шайба из диэлектрического материала, предназначенная для защиты от короткого замыкания при использовании изделия. Если деталь разрушилась или оплавилась, то необходимо установить новый прикуриватель. В конструкции прибора имеются металлические пластины, которые удерживают вставку со спиралью во включенном положении. При потере упругости усики перестают фиксировать деталь, для восстановления работоспособности следует отогнуть пластины.

Если после установки нового изделия работоспособность нагревательного элемента не восстановилась, то необходимо проверить кабели питания. К прикуривателю подходит отрицательный провод, который подключен к кузову автомобиля. Также предусмотрен шнур положительного питания, который проходит через распределительную коробку. Для проверки проводки используется тестовая лампочка или цифровой мультиметр, который переключается в режим «прозвона» цепи. Оборванные или окислившиеся участки провода необходимо заменить на медный шнур с аналогичным сечением.

Предохранители Лачетти

⏰Время чтения: 5 мин.

В статье указаны не только предохранители Лачетти и цепи которые они защищают, но и блоки реле и цепи, которые они коммутируют.

Плавкие вставки, предохранители и реле включения электрооборудования Шевроле Лачетти установлены в монтажном блоке, расположенном в моторном отсеке. Часть предохранителей расположена в монтажном блоке, установленном в левом торце панели приборов.

На крышках монтажных блоков нанесены схемы расположения предохранителей, номинальный ток и условные обозначения защищаемых цепей.

Если у Вас перегорел предохранитель, то перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электрооборудования и возгорания нельзя устанавливать предохранители с увеличенным номиналом или самодельные “жучки”.

Запомните – предохранители просто так не перегорают!

Чтобы заменить предохранитель нужно по схеме на внутренней стороне крышки монтажного блока и по таблице (см. ниже) находим предохранитель неисправной цепи. В монтажном блоке предохранителей и реле находится пинцет для извлечения предохранителей из гнезд. Зажимаем пинцетом корпус предохранителя, и вынимаем предохранитель из блока. Устанавливаем новый предохранитель соответствующего номинала.

Примечание: Предохранители Шевроле Лачетти, расположенные в моторном отсеке имеют обозначение ef, а предохранители, расположенные в салоне обозначаются f

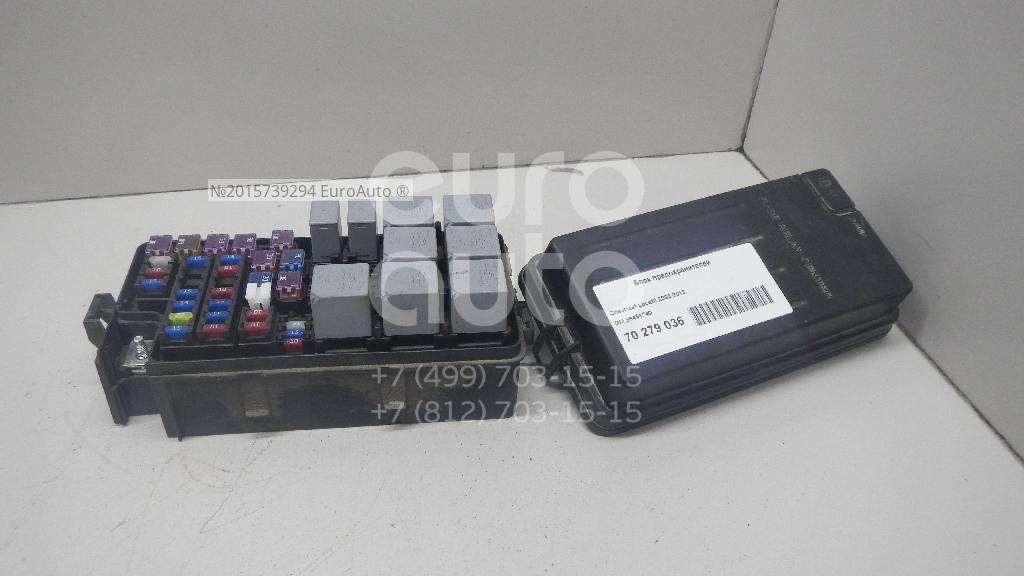

Блок предохранителей и реле, установленный в моторном отсеке Шевроле Лачетти

Блок предохранителей и реле, установленный в моторном отсекеНажимаем защелку и открываем крышку блока предохранителей Лачетти

Расшифровка реле Лачетти

№	Обозначение	Каталожный номер	Назначение реле
1	ILLUMINATION RELAY	96190187	Подсветка приборов и органов управления
2	HORN RELAY	96190187	Звуковой сигнал
3	MAIN RELAY	96190189	Главное реле/реле зажигания
4	HEAD LAMP RELAY	96190189	Блок-фары
5	FRT FOG RELAY	96190187	Противотуманные фары
6	A/C COMP RELAY	96190187	Муфта компрессора кондиционера
7	FUEL PUMP RELAY	96190189	Топливный насос, катушки зажигания
8	POWER WINDOW RELAY	96190189	Электростеклоподъемники
9	ELEC FAN LO RELAY	96190189	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
10	DEFOG RELAY	96190189	Электрообогрев заднего стекла
11	ELEC FAN HI RELAY	96190189	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)

Предохранители Лачетти в моторном отсеке и защищаемые ими цепи

Предохранитель, №	Номинал, А	За что отвечает
ef1	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
ef2	60	Блок ABS
ef3	30	Вентилятор отопителя
ef4	30	Электростеклоподъемники, электропривод зеркал заднего вида, стартер
ef5	30	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
ef6	20	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
ef7	30	Обогрев заднего стекла
ef8	30	Вентилятор системы охлаждения (высокая скорость вращения)
ef9	20	Стеклоподъемник правой передней и задних дверей
ef10	15	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
ef11	10	Цепь питания главного реле
ef12	25	Фары головного света, подсветка приборов и органов управления
ef13	15	Сигнал торможения
ef14	20	Стеклоподъемник левой передней двери
ef15	15	Дальний свет
ef16	15	Звуковой сигнал
ef17	10	Компрессор кондиционера
ef18	15	Топливный насос
ef19	15	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой двери багажного отделения
ef20	10	Ближний свет левой фары
ef21	15	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик кислорода, электровентилятор системы охлаждения двигателя
ef22	15	Форсунки, система рециркуляции отработавших газов
ef23	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
ef24	15	Противотуманные фары
ef25	10	Зеркала с электроприводом
ef26	15	Центральный замок
ef27	10	Ближний свет правой фары
ef28	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
ef29,30,31	10	Не используется

Предохранители, установленные в салоне, и защищаемые ими цепи

Блок предохранителей, расположенный в салоне ЛачеттиПредохранители Лачетти, расположенные в салоне

Предохранитель, №	Номинал, А	За что отвечает
f1	10	Электронный блок управления подушками безопасности
f2	10	Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач, генератор, датчик скорости автомобиля
f3	15	Выключатель аварийной сигнализации, указатели поворота
f4	10	Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера
f5	–	–
f6	10	Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света
f7	20	Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля
f8	15	Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши
f9	25	Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
f10	–	–
f11	10	Блок управления АБС, исполнительный блок АБС
f12	10	Иммобилайзер, датчик дождя, противоугонная система
f13	10	Блок управления автоматической коробкой передач
f14	15	Выключатель аварийной сигнализации
f15	15	Электронный блок управления противоугонной сигнализацией
f16	10	Диагностика, колодка
f17	10	Аудиосистема, часы
f18	15	Розетка
f19	15	Прикуриватель
f20	10	Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач
f21	15	Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
f22	15	Печка, кондиционер
f23	15	Аудиосистема
f24	10	Иммобилайзер

Расположение остальных реле

Кроме реле, установленных в блоке предохранителей в моторном отсеке, есть и другие реле, установленные в салоне и подкапотном пространстве.

КРОНШТЕЙН РАЗЪЕМА ЗА ПРОСТРАНСТВОМ ДЛЯ НОГ ВОДИТЕЛЯ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Реле задних противотуманных фар	96344573	.
Реле парковки/нейтрали	96190189	.
Блок указателей поворота	96312545	.
Реле вентилятора	96190189	.
Реле предупредительного света фар	96190189	.

ПРОСТРАНСТВО ДЛЯ НОГ ВОДИТЕЛЯ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Звуковая сигнализация	96459510	.
Контроллер КПП (MR-140/HV-240)	96342619	.
Контроллер КПП (SIRIUS D4)	96497032	.

ЗА ЛЕВОЙ ФАРОЙ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Управляющее реле вентилятора системы охлаждения	96251271	.

СЛЕВА ПОД ПРОСТРАНСТВОМ ДЛЯ НОГ ПЕРЕДНЕГО ПАССАЖИРА

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Центральная система блокировки дверных замков	96552824	.

ЗА БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Блок предупредительного света фар	90414786	.

ПАНЕЛЬ ПОЛА ПОД КОНСОЛЬЮ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Блок управления противоугонной системы	96407681	Западная Европа
.	96404668	Общий
Модуль датчиков и диагностики	96406712	.

РЯДОМ С БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Электронный блок управления тормозами	96549742

Мир Вашему дому и удачи на дорогах!

По теме:

Chevrolet lacetti предохранитель прикуриватель. Блог, объявления, фото

Содержание статьи:
Фото

Предохранители и реле в Chevrolet Lacetti

Видео

Похожие статьи

Как снять и заменить предохранители на Chevrolet Lacetti? На наших дорогах в последнее время автомобиль Шевроле Лачетти — не редкость, он завоевал большую популярность в первую очередь, благодаря 15. прикуриватель.

Вдруг еще кому поможет. Салонный блок предохранителей в Chevrolet Lacetti. F19 (15 А) — прикуриватель. Аналогично предыдущему. F20 (10 А) — свет заднего хода, датчик положения селектора АКПП, свет в салоне.

Это интересно! Наиболее популярной моделью Chevrolet по праву является Camaro. История Камаро начинается с 1966 года. Название взято от слова «Комрад» – товарищ. Мощное авто быстро завоевало рынок в этом сегменте. Авто вышло не только мощным, но и эстетически привлекательным. Не зря Camaro постоянно встречается в различных кинокартинах.

Таблицы расшифровок блоков предохранителей Chevrolet Lacetti. № Номинальный ток, A. Прикуриватель.

Предохранители и реле в Chevrolet Lacetti…… Система отопления и кондиционирования. Ford создал Mustang для фильма Need for Speed… Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Расшифровка блоков предохранителей Chevrolet Lacetti

На наших дорогах в последнее время автомобиль Шевроле Лачетти — не редкость, он завоевал большую популярность в первую очередь, благодаря надежности, комфорту и невысокой цене. С конвейера сходит в кузовах седан и хэтчбек. Очень часто эту модель приобретают подержанной и не стоит расстраиваться, если внезапно откажет какая-то из систем в электрооборудовании.

Предохранители Шевроле Лачетти расположены в трех блоках, которые размещены в хорошо доступных местах, и если не работает подкуриватель или не горит фара, то скорее всего один из них перегорел.

Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший. Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла. Первый блок расположен слева панели приборов.

Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку. Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей. Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей. Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек.

Диагностика неполадок производится при помощи тестера. Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать. Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.

В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться. На всех автомобилях Шевроле замена предохранителей очень похожа. Ставим только тот номинал, что положен по инструкции, чтобы не было, как говорят электрики, кастров. Посмотреть все ответы Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск.

Частичное или полное использование материалов разрешается только при условии прямой и открытой ссылки для поисковых систем на непосредственный адрес материала на Сайте DMCUNMOR.RU. Как снять и заменить предохранители на Chevrolet Lacetti? Процесс снятия и замены. Как поменять топливный фильтр на Шевроле Лачетти?

Проводим замену салонного фильтра в Шевроле Лачетти Седан и Хэтчбек. Как поменять антифриз на Шевроле Лачетти? Как поменять ремень генератора на автомобилях Шевроле: полезные советы. Особенности замены ремня ГРМ на Шевроле Лачетти в домашних условиях. Датчики Шевроле Лачетти: что следует знать начинающему автомобилисту? Юрий says: Ставим только тот номинал, что положен по инструкции, чтобы не было, как говорят электрики, кастров.

Добавить комментарий Отменить ответ. Ваш e-mail не будет опубликован. ГРМ, КШМ и ГБЦ. Система смазки в двигателе. Видео и медиа устройства. Световые и звуковые приборы. Система отопления и кондиционирования. Система подачи воздуха в салон. Опыт работы на СТО:.

Chevrolet Lacetti – Установка Противотуманных фар (ПТФ)

Chevrolet lachetti предохранитель прикуривателя

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стен, потолка, пола. Но достигнуть идеального результата равномерно окрашенных стен без подтеков и полос достаточно сложно, если не знать некоторых секретов и тонкостей процесса.

Опытные мастера отмечают несколько моментов, принимая во внимание которые можно получить идеально окрашенные поверхности без полос

Большой расход топлива 20 л/100 км | проблемы и решение | Nissan Almera n16 Автосервис Йошкар-Ола

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).

Замена предохранителя прекуривателя шевроле круз номер предохранителя

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).

Прикол с электрикой на Шевроле Лачетти

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto.com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Содержание статьи:

Фото
Предохранители и реле Lacetti + описания неисправностей — бортжурнал Chevrolet Lacetti 5D Послушная |
Видео
Похожие статьи

Мне помогло. Вдруг еще кому поможет. Салонный блок предохранителей в Chevrolet Lacetti. F19 (15 А) — прикуриватель. Аналогично предыдущему. F20 (10 А) — свет заднего хода, датчик положения селектора АКПП, свет в салоне.

Предохранители и реле Chevrolet Lacetti. Рассмотрены автомобили Шевроле лачетти и дэу нубира 3, седан, хэтчбек, универсал 2010 года выпуска. Предохранитель прикуривателя.

ГРМ, КШМ и ГБЦ. Не работает дополнительная розетка, которая находиться под прикуривателем. В других случаях установить причину поможет диагностика. Если печка не дует горячим воздухом и из отверстий идёт только холодный, скорее всего слетел трос заслонки со своего крепления. Диагностика неполадок производится при помощи тестера.

Назначение и номинал предохранителей в блоке предохранителей Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)

Руководство предназначено для автомобилей Chevrolet Lacetti и Daewoo Gentra Ravon. Назначение и номинал предохранителей в блоке предохранителей. Блок реле и предохранителей в моторном отсеке. Тоже самое схематично, на двух языках. Цепи блока управления ABS. Низковольтное реле вентилятора системы охлаждения. Элемент обогрева заднего стекла. Силовая цепь реле высокой скорости вентилятора системы охлаждения. Электродвигатели стеклоподъемников правой передней и задних дверей. Катушка зажигания, ЭБУ, клапан рециркуляции отработавших газов.

Фары, обмотка реле габаритного света. Выключатель сигналов торможения, сигналы торможения. Электродвигатель стеклоподъемника левой передней двери. Реле звукового сигнала, сирены, контактный выключатель капота. Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника. Лампа ближнего света левой фары. Форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса ЭБУ.

Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампа. Наружное зеркало заднего вида с электроприводом. Центральная система блокировки дверных замков. Лампа ближнего света правой фары. Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре,. Комбинация приборов, выключатель сигналов торможения, блок автоматического управления.

Обмотка реле компрессора кондиционера, обмотка реле фар, обмотка реле обогрева. Блок управления вентиляцией, отоплением и кодиционированием, электродвигатель. Правый подрулевой переключатель очистителей и омывателей, электродвигатель.

Блок управления иммобилизатора, датчик дождя, блок управления автомобильной. Блок управления противоугонной системы. Выключатель света заднего хода, датчик положения селектора АКП, блок управления. Реле задних противотуманных фар. Часы, блок управления вентиляцией, отоплением и кондиционированием,. Блок управления иммобилайзера Низковольтное реле вентилятора системы охлаждения Высоковольтное реле вентилятора системы охлаждения Управляющее реле вентилятора системы охлаждения Центральная система блокировки дверных замков.

Как читать электрическую схему. Расположение разъемов и соединений с массой. Система пуска двигателя и зарядки. Схема автоматического регулирования температуры. Цепь фар и корректора фар. Цепь предупредительного света фар.

Цепь передних и задних противотуманных фар. Цепь указателя поворота и аварийной сигнализации. Цепь стоп-сигнала и фонаря заднего хода. Схема освещения и салона. Цепь часов, прикуривателя, пепельницы, лампы вещевого ящика и дополнительной розетки. Цепь выключателя звуковой сигнализации, напоминания о ремне безопасности и ключе. Схема обогрева стекла и системы обогрева зеркал заднего вида.

Цепь наружного зеркала заднего вида с электроприводом. Цепь системы центральной блокировки дверей. Цепь подушки безопасности модуль датчиков и диагностики.

Цепь люка в крыше. Схема рулевого механизма с гидроусилителем. Цепь системы управления противоугонной системой.

Как отремонтировать прикуриватель на Дэу Матиз (Daewoo Matiz)? Замена предохранителя

Предохранители Шевроле Лачетти (описание): характеристики и фото

Почему не работает прикуриватель? Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные. Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом.

При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи — 15 ампер. При возникновении такой неисправности требуется снятие устройства.

Необходимо заменить предохранитель новой деталью. Хорошо то, что эти гнёзда получают питание через разные предохранители F18 и F19, номинал которых равен пятнадцати амперам. Чаще всего гнездо прикуривателя перестаёт работать из-за перегорания предохранителя F19 15Арасположенного не работает прикуриватель шевроле лачетти хэтчбек монтажном блоке, находящемся в торце левой стороны передней панели. Чтобы получить к нему доступ потребуется распахнуть дверь водителя и снять защитную крышку.

Стоит этот элемент третий сверху в правом ряду. Проверяем на целостность предохранители F18 и F Перегореть предохранитель может из-за замыкания в прикуривателе.

Не работает прикуриватель на Шевроле Лачетти

Что делать, если после замены предохранителя прикуриватель не работает? Осмотр демонтированного прикуривателя. Если после замены этого элемента разъём тоже не будет работать, то потребуется искать причину в самом прикуривателе. Там надо будет найти причину замыкания контактов. После таких манипуляций гнездо снова будет готово к использованию. Оплавление шайбы и усики После проверки отдельного предохранителя на розетку, необходимо приступить к осмотру самого прикуривателя.

Но также возможно есть причина потому, что прикуриватель не работает, из-за того, что плавиться шайба, которая предназначается для защиты от короткого замыкания. Изготовлена она из плавящегося материала. В таком случае гнездо надо освободить от прикуривателя и на его место поставить новый элемент. В некоторых случаях прикуриватель может не работать из-за того, что у него разогнулись усики на центральном контакте. Чтобы восстановить работу элемента придётся взять плоскую отвёртку и подогнуть немного усики.

Такую работу следует производить с вынутым предохранителем F19, чтобы избежать короткого замыкания. Блог, объявления, фото Содержание статьи: Вдруг еще кому поможет. Салонный блок предохранителей в Chevrolet Lacetti. F19 15 А — прикуриватель. Не работает прикуриватель шевроле лачетти хэтчбек предыдущему. Это интересно! Наиболее популярной моделью Chevrolet по праву является Camaro.

История Камаро начинается с года. Проверьте также провода, идущие на пассажирскую подушку, и их клеммы, находятся в гофре за бардачком. После устранения неисправности нужно удалить ошибку из памяти. Если все цепи исправны, ошибка может быть сохранена в памяти, чтобы её сбросить, попробуйте отключить минусовую клемму аккумулятора на несколько минут.

В других случаях лучше обратиться в сервис, где проведут диагностику и при необходимости сбросят данную ошибку с помощью приборов через диагностический разъём. Цена подобной диагностики обычно не превышает руб, зато причина будет известна наверняка.

F3 15 А — аварийный выключатель. не работает прикуриватель шевроле лачетти хэтчбек

F4 10 А — приборная панель, выключатель стоп-сигналов, автоматическая работа кондиционера, электропривод заслонки, гидроусилитель руля, сигнал предупреждения. Если у вас перестали работать приборы на панели после снятия и установки бардачка например, при замене не работает прикуриватель шевроле лачетти хэтчбек фильтрамогло произойти короткое замыкание, проверьте помимо этого предохранителя также предохранитель F Чтобы избежать замыкания, при замене фильтра и снятии бардачка нужно вынуть предохранитель F21 или отключить клемму от аккумулятора.

Проверьте провода и контакты в разъёме С, который находится в левом переднем крыле, слева от ног водителя.

Чтобы добраться до него, нужно снять накладку с водительского порога и угловую панель крыла. Также проверьте провода, идущие от разъёмов панели. F5 — не используется.

Шевроле лачетти — блоки с предохранителями

F6 10 А — реле компрессора кондиционера, фар, обогрева заднего стекла, электростеклоподъёмников. Чтобы весной не было проблем с кондиционером, зимой иногда включайте его на прогретом двигателе, загнав автомобиль в тёплое место на холоде не включится из-за недостатка давления газа.

Среди владельцев Не работает прикуриватель шевроле лачетти хэтчбек распространена проблема утечки фреона. Поэтому при обслуживании или ремонте обязательно проверяйте всю систему и соединения на герметичность. Утечка может быть из-за пропускания заправочного клапана, находящегося под защитным колпачком.

Нажав на этот клапан-нипель, можно проверить давление, при нормальном давлении газ должен резко начать выходить с громким шипением. При низком давлении требуется заправка. Муфта находится примерно под воздушным фильтром, разъём с двумя проводами. Могли окислиться контакты в нём, либо переломиться провода. При включенном кондиционере внутренняя часть муфты должна крутиться, как и внешняя. Находится под капотом с левой стороны двигателя.

При включении также слышен щелчок, по которому можно определить, что муфта двигается. Если щелчка нет и внутренняя часть не крутится, дело может быть в недостаточном давлении газа или проводке. Проверьте также ремень компрессора и его натяжку.

Если не включается обогрев заднего стекла, проверьте помимо этого предохранителя, предохранитель Ef7 и не работает прикуриватель шевроле лачетти хэтчбек К10, которые находятся в блоке под капотом, а также клеммы элементов обогрева стекла у задних стоек и отсутствие обрывов нитей нагревательных элементов. При обнаружении обрыва нити его нужно заклеить токопроводящим лаком или клеем, который продаётся в автомагазинах.

Проверьте исправность кнопки включения обогрева и платы управления, на которой она располагается. Данная плата — не работает прикуриватель шевроле лачетти хэтчбек слабое место, так как обычно на ней со временем пропадают или отпаиваются контакты, разрываются дорожки, появляются микротрещины.

В этом случае запаяйте заново дорожки и восстановите все контакты. Чтобы добраться до платы, нужно снять центральную панель удобнее при снятом бардачкеа также панель, на которой расположены ручки управления отоплением и вентиляцией.

Электрические схемы этой платы: Стекло может не подниматься или не опускаться из-за перекоса и трения о резиновые направляющие, в этом случае попробуйте не работает прикуриватель шевроле лачетти хэтчбек смазать силиконовой смазкой или WD Мог также выйти из строя двигатель стеклоподъёмника, или его щётки при замене щёток нужно обработать новую подходящую щётку напильником, так как такого размера обычно щётки не продаются.

В таком случае гнездо надо освободить от прикуривателя и на его место поставить новый элемент. В некоторых случаях прикуриватель может не работать из-за того, что у него разогнулись усики на центральном контакте. Чтобы восстановить работу элемента придётся взять плоскую отвёртку и подогнуть немного усики.

Такую работу следует производить с вынутым предохранителем F19, чтобы избежать короткого замыкания.

Схема электрических соединений

2006 Nubira-Lacetti ИСПОЛЬЗОВАНИЕ И ЕМКОСТЬ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ

Схема электрических соединений 2006 Nubira-Lacetti ИСПОЛЬЗОВАНИЕ И ЕМКОСТЬ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ

Нубира-Лачетти

РАЗДЕЛ 4

ИСПОЛЬЗОВАНИЕ И ЕМКОСТЬ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ

1.РЕЛЕ И БЛОК ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТДЕЛЕНИЯ

1) ПОЛОЖЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЯ

2) ИСПОЛЬЗОВАНИЕ ПРЕДОХРАНИТЕЛЯ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ ДВИГАТЕЛЯ

Источник питания	Классификация	Предохранитель №	Вместимость	Использование
.	.	Ef1	30A	Основная батарея (F13 ~ F16, F21 ~ F24)
.	.	Ef2	60A	EBCM, Коннектор маслоснабжения
.	.	Ef3	30А	Реле вентилятора
30	SB	Ef4	30А	Замок зажигания-2
летучая мышь (+)	(медленно выдувной	Ef5	30А	Замок зажигания-1
.	Предохранитель)	Ef6	20A	Реле низкого уровня охлаждающего вентилятора
.	.	Ef7	30А	Реле защиты от запотевания
.	.	Ef8	30А	Реле HI вентилятора охлаждения
IGN2 (15A)	.	Ef9	20A	Выключатель стеклоподъемника
IGN1 (15)	.	Ef10	15A	Топливный разъем, ECM (MR-140), LEGR, система EI
30	.	Ef11	10A	ECM, главное реле (Sirius D4)
летучая мышь (+)	.	Ef12	25А	Реле фар, ILLUM. Реле
.	.	Ef13	15A	Выключатель тормоза
IGN2 (15A)	.	Ef14	20A	Выключатель стеклоподъемника
56 СВЕТЛЫЙ	.	Ef15	15A	Фара головная HI
30	.	Ef16	15A	Реле звукового сигнала, сирены, контактный выключатель капота
летучая мышь (+)	.	Ef17	10A	A / C Comp.Реле
IGN1 (15)	.	Ef18	15A	Топливный насос
30 летучих мышей (+)	.	Ef19	15A	Комбинация клавиш, программное обеспечение Key Remind, складывающееся зеркало, лампа MAP, лампа освещения салона, лампа открытия багажника, S / W багажника
56 СВЕТЛЫЙ	Тип лезвия	Ef20	10A	Фара ближнего света
IGN1 (15) /	Предохранитель	Ef21	15A	Электромагнитный клапан продувки адсорбера, датчик кислорода (HO2S), реле охлаждающего вентилятора
30 летучих мышей (+)	.	Ef22	15A	Форсунка , EGR, EEGR
ILLUM. (58)	.	Ef23	10A	Фонарь для номерного знака, колокольчик, задний фонарь, фара
30 летучих мышей (+)	.	Ef24	15A	Реле противотуманных фар
IGN2 (15A)	.	Ef25	10A	Зеркало OSRV электрическое
30 летучих мышей (+)	.	Ef26	15A	Центральный дверной замок
56 СВЕТЛЫЙ	.	Ef27	10A	Фара ближнего света
ILLUM.(58)	.	Ef28	10A	ILLUM. Цепь, фара, задний фонарь
ЗАПЧАСТИ	.	Ef29	10A	Не используется
	.	Ef30	15A	Не используется
	.	Ef31	25А	Не используется

2.БЛОК ПРЕДОХРАНИТЕЛЕЙ I.P

1) ПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЯ И РЕЛЕ

2) ИСПОЛЬЗОВАНИЕ ПРЕДОХРАНИТЕЛЯ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ I.P

Источник питания	Классификация	Предохранитель №	Вместимость	Использование
IGN1 (15)	Тип лезвия	F1	10A	SDM
	Предохранитель	F2	10A	TCM, ECM, Генератор, VGIS, VSS
	.	F3	15A	Выключатель аварийной сигнализации
	.	F4	10A	Комбинация, модуль DRL, звуковой сигнал, выключатель тормоза, модуль SSPS, переключатель управления кондиционером
–	.	F5	–	–
IGN2 (15A)	.	F6	10A	Кондиционер Комп. Реле, реле защиты от запотевания, реле электрического стеклоподъемника, реле фар
	.	F7	20A	Реле вентилятора, переключатель управления кондиционером, FATC
	.	F8	15A	Электрический переключатель зеркала, складывающееся зеркало, модуль люка в крыше
IGN1 (15)	.	F9	25A	Электродвигатель стеклоочистителя, переключатель стеклоочистителя
–	.	F10	–	–
IGN1 (15)	.	F11	10A	EBCM, Соединитель подачи масла
IGN1 (15)	.	F12	10A	Иммобилайзер, блок управления противоугонной системой, блок датчика дождя
30 НИМ (+)	.	F13	10A	TCM
	.	F14	15A	Выключатель аварийной сигнализации
	.	F15	15A	Блок управления противоугонной системой
	.	F16	10A	DLC
ACC (15C)	.	F17	10A	Аудио, часы
	.	F18	15A	Разъем дополнительного питания
	.	F19	15A	Прикуриватель
IGN1 (15)	.	F20	10A	Переключатель лампы заднего хода, переключатель PNP
30 НИМ (+)	.	F21	15A	Реле заднего противотуманного света
	.	F22	15A	Часы, FATC, Переключатель управления кондиционером
	.	F23	15A	Аудио
	.	F24	10A	Иммобилайзер

3. ПОЛОЖЕНИЕ БЛОКА УПРАВЛЕНИЯ, РЕЛЕ И НОМЕР ДЕТАЛИ

1) БЛОК ПРЕДОХРАНИТЕЛЕЙ ДВИГАТЕЛЯ

Название детали	Деталь №	Примечания
Реле переднего противотуманного фар	961		.
ILLUM. Реле	961		.
Реле низкого уровня охлаждающего вентилятора	961	.
Реле HI вентилятора охлаждения	961	.
Кондиционер Комп. Реле	961		.
Реле звукового сигнала	961		.
Реле защиты от запотевания	961	.
Реле топлива	961	.
Главное / реле зажигания	961	.
Реле стеклоподъемника	961	.
Реле фар	961	.

2) ДЕРЖАТЕЛЬ РАЗЪЕМА ЗАДНЕЙ НОЖКИ ВОДИТЕЛЯ

Название детали	Деталь №	Примечания
Реле заднего противотуманного света	96344573	.
Реле PNP	961	.
Мигающий блок	96312545	.
Реле вентилятора	961	.
Реле ДХО	961	.

3) НОЖКА ВОДИТЕЛЯ

Название детали	Деталь No.	Примечания
Колокольчик	96459510	.
TCM (MR-140 / HV-240)	96342619	.
TCM (СИРИУС D4)	96497032	.

4) ЗАДНИЙ ЛЕВЫЙ ФОНАРЬ

Название детали	Деталь No.	Примечания
Реле управления охлаждающим вентилятором	96251271	.

5) ПОД ЛЕВОЙ НОЖКОЙ ПАССАЖИРА

Название детали	Деталь №	Примечания
Центральный дверной замок	96552824	.

6) ЗА БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ I.P

Название детали	Деталь №	Примечания
Модуль ДХО	786	.

7) ПАНЕЛЬ ПОЛА НИЖНЕЙ КОНСОЛИ

Название детали	Деталь No.	Примечания
Блок защиты от краж	96407681	Западный евро
.	96404668	Общий
SDM	96406712	.

8) БЛОК ПРЕДОХРАНИТЕЛЕЙ ДВИГАТЕЛЯ

Название детали	Деталь No.	Примечания
EBCM	96549742	.

Схема блока предохранителей Chevrolet Epica (Daewoo Tosca) и реле с указанием назначения и расположения

Chevrolet Epica – седан среднего размера, произведенный в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 г.Также известен как Daewoo Tosca. В нашей статье представлена информация обо всех блоках реле и предохранителей Chevrolet Epica с описанием и расположением. Выделите предохранитель прикуривателя.

Пассажирский отсек

Находится с левой стороны в торце приборной панели.

На обратной стороне крышки оригинальное описание предохранителей.

Схема

Обозначение

916 916 9 0012 9000

F1	10	CLUSTER2	Комбинация приборов, блок отображения информации, LCM, модуль RKE, TCM, переключатель PNP
WIPER	Переключатель стеклоочистителя, электродвигатель стеклоочистителя, блок датчика дождя
F3	15	ECU	Не используется
F4	10	HVAC	ISU, реле вентилятора, MTC / Переключатель FATC, исполнительный механизм выбора режима, исполнительный элемент рециркуляции
F5	10	ЧАСЫ	Переключатель передних габаритных фонарей / люка в крыше, LCM, цифровые часы
F6	10	РАДИО	Аудиосистема, навигация модуль
F7	20	НАГРЕВАТЕЛЬНЫЙ МАТ	Переключатель коврика с подогревом – водитель / пассажир
F8	20	AUDIO	Аудиосистема
F9	10	CLUSTER1	Комбинация приборов, переключатель MTC / FATC, цифровые часы, информационный дисплей, LCM, встроенный ключевой переключатель, модуль RKE
F10	10	HR	HR
F11	10	AIR BAG	Контрольная лампа подушки безопасности пассажира / ремня безопасности, датчик PPD
F12	10	SPARE	Запасной
F13	10	LCM	LCM
F14	20	CIGAR	Дополнительное гнездо, прикуриватель
SUB	20900 Динамик сабвуфер
F16	15	B / UP LP	Рычаг переключения передач, переключатель PNP, Переключатель заднего хода, зеркало ECM, выключатель тормоза, комбинация приборов
F17	15	U / HJ / B	ECM, модуль топливного насоса, автоматическая коробка передач, датчик массового расхода воздуха
F18	10	BCM	ISU, переключатель стеклоочистителя / омывателя
F19	10	OSRVM	Зеркало с электроприводом – водитель / пассажир, переключатель MTC / FATC
F20	15	A / D CONVERTER	Не используется
F21	15	SSPS	Модуль SSPS
F22	15	ALDL	DLC, выключатель освобождения багажника
F23	30	Электронный блок управления тормозом ESC

Предохранитель № 14 отвечает за прикуриватель.

Моторный отсек

Главный блок

Главный блок предохранителей в моторном отсеке расположен рядом с бачком охлаждающей жидкости и аккумулятором. Закрывается пластиковой крышкой.

Назначение

№

Имя

Назначение

Вентилятор Ef10

Ef2

BCM BATT

Блок переключателей со встроенной логикой

Ef3

SECTION

Электронный блок управления тормозом

Ef4

IGN1

Замок зажигания

Ef5

PWR WIDW

Выключатель электрического стеклоподъемника / замка двери водителя

Ef6

30
40 ¹⁾

COOL FAN HI

Реле высокой скорости охлаждающего вентилятора

Ef7

20
40 ¹⁾

НИЗКИЙ ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

C Реле низкой скорости вращения вентилятора

Ef8

ST / IG2

Замок зажигания, реле стартера

Ef9

ЗАПАСНОЙ

Запасной

Ef10

SPAR

Запасной

Ef11

ЗАПАСНОЙ

Запасной

Ef12

ЗАПАСНОЙ

Запасной

Ef13

ABS WARNING

Не используется

Ef15

S / ROOF

Люк в сборе

Ef16

SECTION

Line ECM10, подача масла

Ef17

HVAC BLWR

Фара левая / правая

Ef18

DRIVER’S PWR WIDW

Безопасный электрический стеклоподъемник в сборе

Ef19

PWR MIRROR

Многофункциональный переключатель

Ef20

1000 RT , стояночный свет – правый, задний габаритный фонарь – правый

27 Ef23 9

35 – 916 927 Ef – –16 Дополнительный блок

Дополнительный блок предохранителей в моторном отсеке находится рядом с панелью приборов.

Схема

Обозначение

Ef21	30	LCM	LCM
Ef22	25	IP FUSE	Блок предохранителей на приборной панели
ПЕРЕКЛЮЧАТЕЛЬ	Выключатель тормоза
Ef24	10	RU SPST	Фара – левая, габаритный свет – левый, задний фонарь – левый, освещение номерного знака
Ef25	30	PWR SEAT	Выключатель сиденья водителя с электроприводом
Ef26	20	FUEL 9 0010	Модуль топливного насоса
Ef27	15	ECM	ECM, главное реле двигателя, автоматическая коробка передач
Ef28	20	IGN COIL	Бензин: Катушки зажигания 1 ~ 6 Дизель –
Ef29	15	HORN	Реле звукового сигнала
Ef30	15	ENG2	Бензин: форсунки 1 ~ 6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ECM, VSS, PTC-1/2/3 реле нагревателя
Ef31	20	ENG3	ECM
Ef32	–	–
Ef	15	ENG1	Бензин: соленоид системы рециркуляции ОГ, генератор, ECM, соленоид VIM, датчик кислорода, датчик CMP, датчик массового расхода воздуха, соленоид вентиляции угольного фильтра Дизель: исполнительный механизм управления наддувом, датчик CMP , Привод дроссельной заслонки, соленоид EGR, реле подогревателя топлива, датчик WIF, контроллер свечей накаливания
Ef34	15	FRT FOG	Реле передних противотуманных фар
Ef35	10	LOW BEAM LT	Фара левая
Ef36	20	PWR AMP	Усилитель
Ef37	10	LOW BEAM RT	Фара правая, многофункциональный переключатель
–
Ef39	10	A / C CMPRSR	Реле компрессора кондиционера
Реле
R1	Реле управления охлаждающим вентилятором
R2 Реле вентилятора охлаждения – высокая скорость
R3	Реле топливного насоса
R4	A / C реле электромагнитной муфты компрессора
R5	Реле передних противотуманных фар
R6	Реле звукового сигнала
R7	Реле охлаждающего вентилятора – низкая скорость
R8	Реле ближнего света
R9	Главное реле
R10	Реле стартера
R11	Реле габаритных огней
R12	Реле дальнего света
R13	Реле электрического стеклоподъемника

1	PTC 3 Дополнительный нагреватель
2	PTC 2 Дополнительный нагреватель
3	PTC 900 410 900	3	PTC 900 410 900	Реле нагревателя топливного фильтра
F1	(40A) Дополнительный нагреватель
F2	(40A) Дополнительный нагреватель
F3	(40A) Дополнительный нагреватель
F4	(30A ) Нагреватель топливного фильтра
F5	(60A) Свечи накаливания

Блок переключателей логики

Расшифровка

1616900 12

A	15	Прерыватель
B
B 900	Блок интегрированного логического переключателя Power
C	15	Дверной замок
D	25	Стеклоочиститель
E	20	Электрический стеклоподъемник
F	30	Стекло обогрева

Схема электрических соединений 2006 Lacet Nubira- ИСПОЛЬЗОВАНИЕ И ЕМКОСТЬ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ

Схема электрических соединений 2006 Nubira-Lacetti ИСПОЛЬЗОВАНИЕ И ЕМКОСТЬ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ

Nubira-Lacetti

РАЗДЕЛ 4

ИСПОЛЬЗОВАНИЕ И ЕМКОСТЬ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ

1.РЕЛЕ И ПРЕДОХРАНИТЕЛЬНЫЙ БЛОК ДВИГАТЕЛЯ

1) ПОЛОЖЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЯ

2) ИСПОЛЬЗОВАНИЕ ПРЕДОХРАНИТЕЛЯ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ ДВИГАТЕЛЯ

Переключатель зажигания

BAT (+)

0 Класс источника питания
Номер предохранителя	Емкость	Использование
.	.	Ef1	30A	Основная батарея (F13 ~ F16, F21 ~ F24)
.	.	Ef2	60A	EBCM, коннектор подачи масла
.	.	Ef3	30A	Реле воздуходувки
30	SB	Ef4	30A

(медленный	Ef5	30A	Замок зажигания-1
.	Предохранитель)	Ef6	20A	Реле низкого уровня охлаждающего вентилятора
.	.	Ef7	30A	Реле защиты от запотевания
.	.	Ef8	30A	Реле HI охлаждающего вентилятора
IGN2 (15A)	.	Ef9	20A	Переключатель стеклоподъемника
IGN1 (15)	.	Ef10	15A	Топливный разъем, ECM (MR-140), LEGR, система EI
30	.	Ef11	10A	ECM, главное реле (Sirius D4)
BAT (+)	.	Ef12	25A	Реле фар, ILLUM. Реле
.	.	Ef13	15A	Тормозной выключатель
IGN2 (15A)	.	Ef14	20A	Переключатель стеклоподъемника
56 СВЕТ	.	Ef15	15A	Фара дальнего света
30	.	Ef16	15A	Реле звукового сигнала, сирены, контактный выключатель капота
BAT (+)	.	Ef17	10A	A / C Comp. Реле
IGN1 (15)	.	Ef18	15A	Топливный насос
30 BAT (+)	.	Ef19	15A	Блок, ключ напоминания, блок складных зеркал, лампа MAP, лампа освещения салона, лампа открытого багажника, S / W
56 СВЕТ	Тип лезвия	Ef20	10A	Фара ближнего света
IGN1 (15) /	Предохранитель	Ef21 0 0 Соленоид продувки адсорбера EVAP, датчик кислорода (HO2S), реле охлаждающего вентилятора, ESDS (только для Японии)
30 BAT (+)	.	Ef22	15A	инжектор, EGR, EEGR
ILLUM. (58)	.	Ef23	10A	Фонарь для номерного знака, колокольчик, задний фонарь, фара
30 BAT (+)	.	Ef24	15A	Реле противотуманных фар
IGN2 (15A)	.	Ef25	10A	Зеркало OSRV электрическое
30 BAT (+)	.	Ef26	15A	Центральный дверной замок
56 СВЕТ	.	Ef27	10A	Фара ближнего света
ILLUM.(58)	.	Ef28	10A	ILLUM. Цепь, фара, задний фонарь
ЗАПАСНЫЙ	.	Ef29	10A	Не используется
	.	Ef30	15A	Не используется
	.	Ef31	25A	Не используется

2.БЛОК ПРЕДОХРАНИТЕЛЕЙ IP

1) ПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЯ И РЕЛЕ

2) ИСПОЛЬЗОВАНИЕ ПРЕДОХРАНИТЕЛЯ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ IP

Источник питания	9000 9000 9000 9000 Номер предохранителя	Емкость	Использование
IGN1 (15)	Тип лезвия
	Предохранитель	F2	10A	TCM, ECM, генератор, VGIS, VSS
	.	F3	15A	Аварийный выключатель
	.	F4	10A	Группа, колокольчик, выключатель тормоза, модуль SSPS, переключатель управления кондиционером
–	.	F5	–	–
IGN2 (15A)	.	F6	10A	A / C Comp.Реле, реле защиты от запотевания, реле электрического стеклоподъемника, реле фар
	.	F7	20A	Реле вентилятора, переключатель управления кондиционером, FATC
	.	F8	15A	Электрический переключатель зеркала, складывающееся зеркало, модуль люка в крыше
IGN1 (15)	.	F9	25A	Электродвигатель стеклоочистителя, переключатель стеклоочистителя
–	.	F10	–	–
IGN1 (15)	.	F11	10A	EBCM, соединитель подачи масла
IGN1 (15)	.	F12	10A	Иммобилайзер, блок управления противоугонной системой, блок датчика дождя
30 BAT (+)	.	F13	10A	TCM
	.	F14	15A	Выключатель аварийной сигнализации
	.	F15	15A	Блок управления противоугонной системой
	.	F16	10A	DLC
ACC (15C)	.	F17	10A	Аудио, часы
	.	F18	15A	Разъем дополнительного питания
	.	F19	15A	Зажигалка
IGN1 (15)	.	F20	10A	Переключатель фонарей заднего хода, переключатель PNP
30 BAT (+)	.	F21	15A	Реле заднего противотуманного света
	.	F22	15A	Часы, FATC, переключатель управления кондиционером
	.	F23	15A	Аудио
	.	F24	10A	Иммобилайзер

3.ПОЛОЖЕНИЕ БЛОКА УПРАВЛЕНИЯ, РЕЛЕ И НОМЕР ДЕТАЛИ

1) БЛОК ПРЕДОХРАНИТЕЛЕЙ ДВИГАТЕЛЯ

Передняя панель

Название детали	Номер детали	Примечания
2
961		.
ILLUM. Реле	961		.
Реле низкого уровня охлаждающего вентилятора	961	.
Реле высокого давления вентилятора охлаждения	961	.
Кондиционер Комп. Реле	961		.
Реле звукового сигнала	961		.
Реле защиты от запотевания	961	.
Реле топлива	961	.
Главное реле / реле зажигания	961	.
Реле стеклоподъемника	961	.
Реле фар	961	.

2) ЗАДНИЙ ДЕРЖАТЕЛЬ РАЗЪЕМА КОМНАТНОЙ НОЖКИ ВОДИТЕЛЯ

Название детали	Номер детали	Примечания
	.
Реле PNP	961	.
Blink Unit	96312545	.
Реле вентилятора	961	.

3) ПОМЕЩЕНИЕ ВОДИТЕЛЯ

Название детали	Номер детали	Примечания
Звонок
TCM (MR-140 / HV-240)	96342619	.
TCM (SIRIUS D4)	96497032	.

4) СЗАДИ ЛЕВОГО ФАРА

Название детали	Номер детали	Примечания
Реле управления охлаждающим вентилятором	96251271	.

5) ПОМЕЩЕНИЕ ПОД ЛЕВОЙ НОЖКОЙ ПАССАЖИРА

0202 Центральный дверной замок .

Название детали	Номер детали	Примечания

6) ПАНЕЛЬ ПОЛА НИЖНЕЙ КОНСОЛИ

Название детали	Номер детали	Примечания
Блок управления противоугонной системой	96407681	Западный евро
.	96404668	Общие
SDM	96406712	.

7) БЛОК ПРЕДОХРАНИТЕЛЕЙ БЛОКА ДВИГАТЕЛЯ

Название детали	Номер детали	Примечания
EBCM 10	EBCM 10

Схема блока предохранителей Chevrolet Lacetti (J200), 2004 г.

Предохранители и защищаемые ими цепи
№	А	Описание
А	–	Пинцет для снятия предохранителей
Ef1	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фары, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП
Ef2	60	Блок управления АБС, исполнительный блок АБС
Ef3	30	Вентилятор кондиционера
Ef4	30	Электрические стеклоподъемники, электрические зеркала заднего вида, стартер
Ef5	30	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции выхлопных газов, система зажигания, топливный насос, клапан продувки системы улавливания паров топлива.вентилятор охлаждения двигателя
Ef6	20	Вентилятор охлаждения двигателя (низкая скорость)
Ef7	30	Обогрев заднего стекла
Ef8	30	Вентилятор охлаждения двигателя (высокая скорость)
Ef9	20	Электростеклоподъемники (кроме двери водителя)
Efl0	15	Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания
Efl1	10	Цепь питания главного реле
Efl2	25	Фары, освещение приборов и органов управления
Efl3	15	Тормозной сигнал
Efl4	20	Электростеклоподъемники (водительская дверь)
Efl5	15	Фара дальнего света
Ef16	15	Звуковой сигнал
Ef17	10	Компрессор кондиционера A / C
Ef18	15	Цепь питания топливного насоса
Ef19	15	Комбинация приборов, выключатель звукового сигнала, складывающиеся зеркала с электроприводом, индивидуальное освещение, внутреннее освещение, освещение багажника, даты и открытая дверь багажника
Ef20	10	Ближний свет (левая фара)
Ef21	15	Клапан продувки адсорбера СУПБ, подогреваемый кислородный датчик, вентилятор охлаждения двигателя
Ef22	15	Форсунки, система рециркуляции мусорных баков
Ef23	10	Освещение номерного знака, аварийная сигнализация, задний фонарь, блок фары (левая сторона)
Ef24	15	Противотуманные фары
Ef25	10	Электропривод и обогрев зеркал заднего вида
Ef26	15	Центральный замок
Ef27	10	Ближний свет (правая фара)
Ef28	10	Освещение номерного знака, аварийная сигнализация, задний фонарь, блок фары (правая)
Ef29	10	Запасной
Ef30	15	Запасной
Ef31	10	Запасной
