Поворотный кулак что такое: что это, значение, принцип работы

Поворотный кулак: устройство, неисправности, замена

В целом можно отметить, что данная деталь является одной из самых важных в системе подвески любого автомобиля. Поворотный кулак крепится к подвеске с помощью «шаровых», благодаря чему у колес появляется возможность поворачиваться. Не стоит думать, что это обособленная деталь, нет, к ней также крепится тормозная система, ступицы, рулевые наконечники и, в конце концов, стойка (амортизатор).

Одно из главных предназначений этой детали – это возможность выдерживать нагрузки и создавать условия, для поворота колеса. Все удары, которые приходятся на колеса, она должна выдерживать.

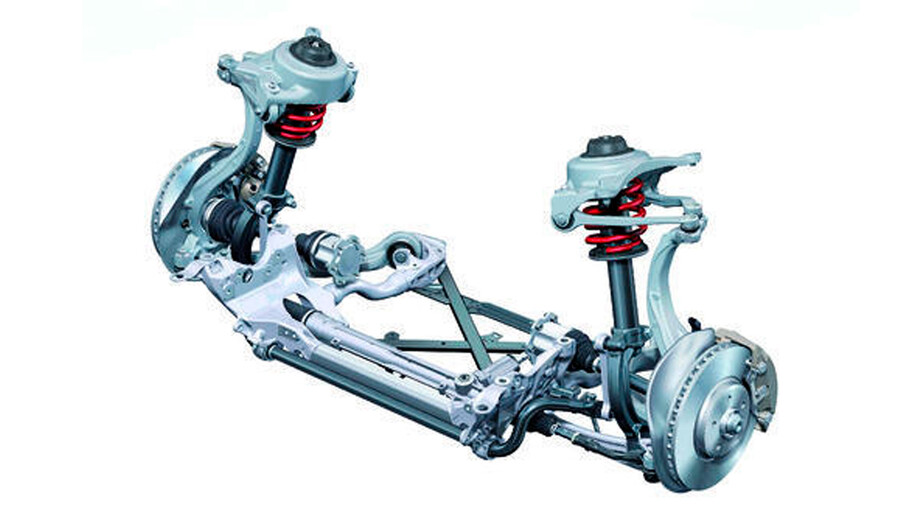

Поворотные кулаки синего цвета и справа цапфа.

Производят их зачастую из прочной легированной стали или чугуна, в зависимости от моделей и производителей. Марку металла, как правило, выбирают 30-40Х. Помните, что при производстве важно выдерживать точные геометрические показатели, в противном случае, деталь окажется попросту непригодной для эксплуатации. Также еще на момент производства, в «кулаке» делаются специальные пазы (выпилы), под подшипники ступицы.

Не забывайте, что в процессе эксплуатации, негативному влиянию поддается не только сам механизм из-за воздействий подвески в общем, но и цапфа. Цапфа в зависимости от того, где она располагается, называется по-разному. В общем, вы должны знать, что эта некая деталь вала, на которой размещается подшипник ступицы. Так вот, когда она изнашивается, приходит конец подшипнику, и поворотный кулак начинает испытывать перегрузки, возникает излишнее трение, появляются трещины и тому подобное. Обращайте на это пристальное внимание, ведь может серьезно осложниться управление.

Как крепится поворотный кулак понятно, используют для этого верхний и нижний рычаг, через шаровые опоры.

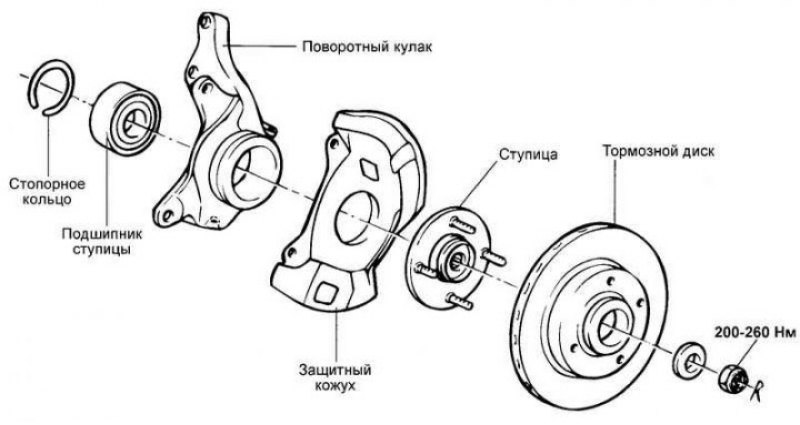

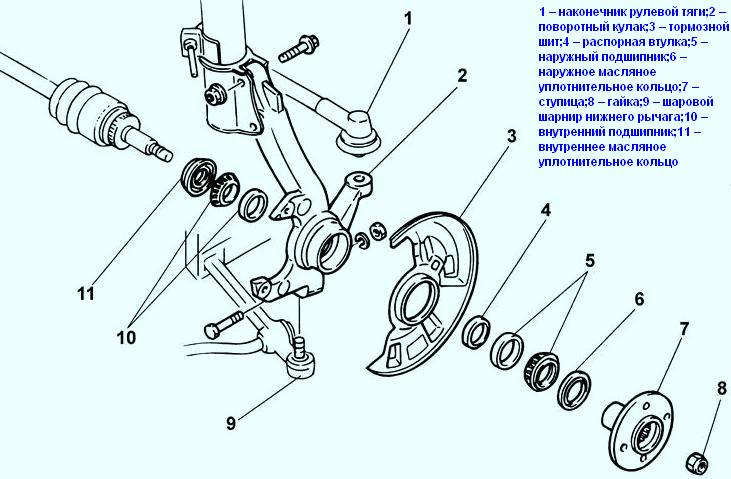

Схема

Устройство и разновидности

Следует помнить, что, несмотря на принятый за стандарт поворотный кулак, так называемый – «прямой крест», размеры у всех разные. Поэтому выбирая деталь, особое внимание продавцов уделяйте именно модели вашего автомобиля. В некоторых случаях, важен будет даже год производства. Ведь отклонение на несколько сантиметров, не позволит подвески справляться с задачей. К примеру, «не станут» шаровые, не хватит «угла» для тяги и тому подобное.

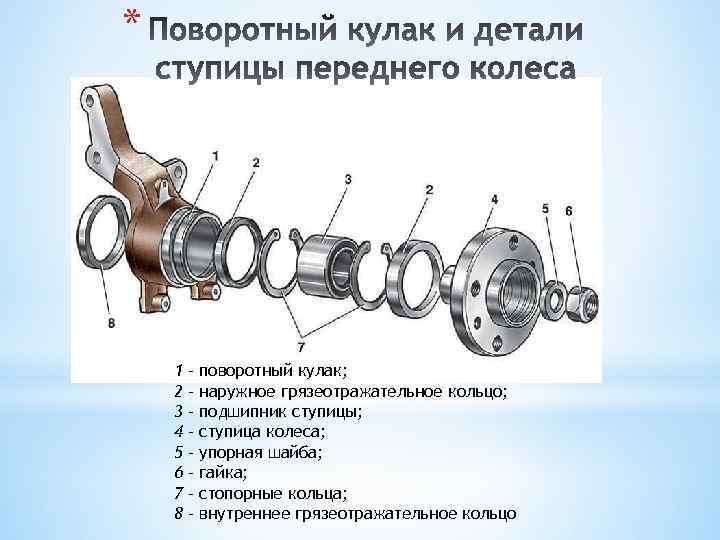

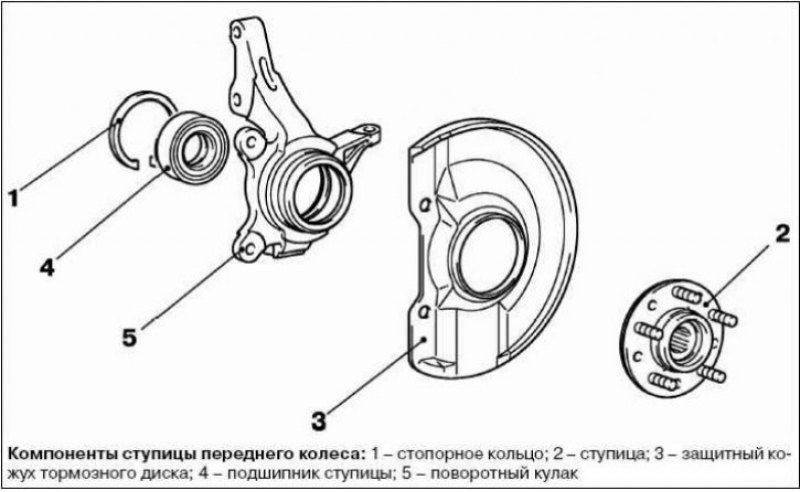

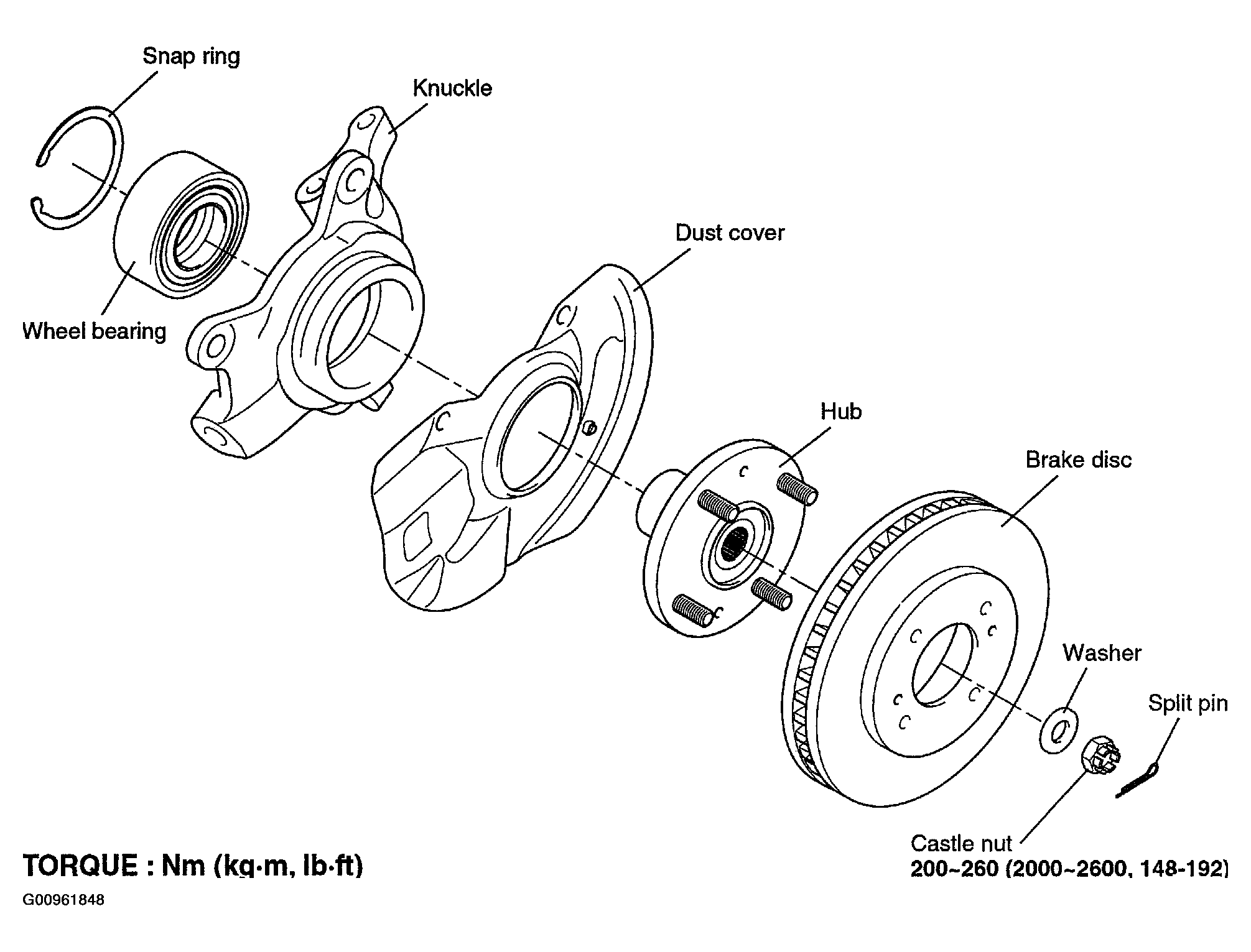

Устройство

Кроме того, разная модификация «кулаков», может не подойти даже на одну и ту же машину. Для примера, до рестайлинга на автомобиль не ставили датчик вращения колеса, а после рестайлинга, такой элемент появился, и для него сделали отдельное «ухо». В итоге, прежние «кулаки» не подходят на современные модификации, несмотря на в целом тот же размер и формат детали.

Ресурс

Сложно достоверно сказать, сколько «пробегает», даже в условиях плохих дорог, все достаточно индивидуально. Зависит от манеры вождения, качества изначального сплава и тому подобное. В принципе, производители машин, считают этот узел «долгосрочным», то есть таким, который может прослужить большее количество времени, чем остальные комплектующие подвески.

Зачастую, срок эксплуатации измеряется десятками тысяч километров, кто-то умудряется сохранить узел и до 200 000 км.

Трещина на поворотном кулаке

Неисправности и возможные симптомы

Обратите внимание, если стали появляться следующие симптомы и неисправности:

• Автомобиль начало «тянуть» по разные стороны, проблема не решается даже после проверки развала.

• Заметили, что колеса стали выворачиваться на меньший угол, скорей всего виной именно «кулак», ну или шаровая опора.

• К частым неисправностям можно отнести, «отрыв» колеса. Происходит это из-за слома резьбы на оси узла или облома «пальца» шаровой, что также не редкость.

• Не редко, происходит износ поверхностей осей, в тех местах, куда «заложены» подшипники. Причина кроется в неправильном расположении подшипника или же не дотянутых гайках колес. Если колесо не затянуть, на ось будет передаваться неравномерное воздействие, что спустя некоторое время, приведет к перекосу подшипников и соответственно, она начнет стираться, появится люфт.

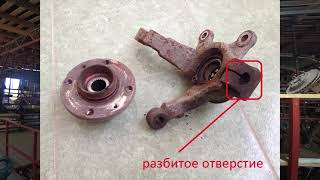

Возникают такие ситуации, когда узел в принципе целый, поверхности оси без нарушений, но выявили небольшую трещину. Кто-то посоветует её заварить, но, по правилам безопасности, такие методы запрещены. Не забывайте, что в большинстве случаев, детали делаются из чугуна, а у него при воздействии сварки, нарушается плотность. В итоге, она может попросту лопнуть при движении.

Трещина на кулаке

Как снять поворотный кулак?

Первоначально могло показаться, что конструкция достаточно сложная, но на самом деле демонтаж такого элемента ничего сложного не представляет. Что от вас требуется:

1. Сначала снимаем колесо.

Сняли колесо

2. Откручиваем суппорта тормозов.

3. Откручиваем стойку амортизатора.

4. Снимаем рулевой наконечник (это делать лучше специальным съемником).

5. Снимаем полуось со шлицов спупицы.

Снимаем тормозной диск. Фотографии на примере Шевроле Лачетти. Drive2.ru

Незабываем высвободить датчик вращения колеса, естественно, если на вашем автомобиле такой имеется, он крепится непосредственно на «кулак».

6. Далее снимаем «кулак» в сборе с шаровой опоры нижнего рычага. Достаточно ослабить крепление «хомута» зубилом или отверткой и деталь легко снимется, без необходимости «молотить» по ней молотком.

Открутили кулак со стойки

7. В итоге, осталась ступица, тормозной диск и сам кулак. Теперь выкручиваем контргайку ступицы, предварительно разжав шлицы. Вынимаем подшипник, в специальные отверстия вкручиваем болты крепления колес и закручиваем их до упора. После чего, небольшими ударами, выбиваем ступицу и освобождаем «кулак».

Сняли кулак

Для установки детали обратно, проделываем обратные действия.
