Потек кессон что делать: Как отремонтировать кессон без сварки

Что делать, если в кессоне появилась течь?

23 декабря 2020

Кирилл Воронин

Время чтения: 5 мин.

Загрузка…

Кессон на скважине нужен для того, чтобы защищать ее от попадания загрязнений, грунтовых вод. Но со временем даже самый прочный материал изнашивается. Одна из распространенных проблем – течь кессона. При нарушении герметичности пространство может заполняться водой, что чревато порчей оборудования, появлением коррозии (если резервуар металлический).

Что же делать в такой ситуации? Как устранить течь в кессоне?

Попытаемся подробно разобраться в этих вопросах.

Содержание статьи

1. Причины возникновения проблемы
2. Работы по устранению течи
3. Рекомендации специалистов

Причины возникновения проблемы

Вода в кессоне появляется из-за различных факторов. Частая причина – локальные дефекты. Это может быть участок разъедающей ржавчины, трещина. Иногда в процессе эксплуатации резервуара на дне возникают микротрещины, из-за которых он становится похожим на решето. Как результат, грунтовые воды легко проникают внутрь и остаются здесь.

В отдельных ситуациях проблема состоит в недостаточной герметичности сварных швов. Это встречается в металлических конструкциях. Если сварка выполнена некачественно, вода будет проникать в конструкцию даже после дождя. Постоянная сырость быстро приведет к образованию коррозии, выходу из строя оборудования, что повлечет за собой серьезные расходы.

Течь нужно устранять сразу, как только вы ее обнаружили. Во многих случаях удается обойтись небольшим ремонтом, а не полной заменой кессона.

Работы по устранению течи

Рассмотрим конкретный перечень действий, которые потребуется выполнить при ремонте течи в кессоне:

1. Внимательно осмотрите поверхность сооружения и найдите все уязвимые места.
2. Очистите и осушите участок, где происходит течь.
3. Приварите к нему стальные заплатки. По размерам они должны быть больше проржавевшего места на 5-10 см.
4. Обработайте швы напильником, убирая все заусенцы и неровности.

Если место течи небольшое, его получится заделать с помощью универсальной смеси — гидропломбы. Она прочно прилипает к металлическим, кирпичным, бетонным поверхностям, надежно уберегая кессон от проникновения грунтовых вод. Такой способ ремонта подойдет для конструкций из любых материалов.

После сварки очень желательно покрыть отремонтированную область гидроизоляцией. Это еще больше защитит резервуар от течи.

Рекомендации специалистов

Чтобы ремонт был долговечным, при его выполнении следуйте таким простым правилам:

• по возможности работы лучше осуществлять осенью, когда уровень залегания подземных вод низкий;
• пластиковые конструкции нужно регулярно осматривать на предмет деформирования грунтом. Здесь сложнее устранить места течи, чем в металлических и других кессонах;
• при поражении ржавчиной участок нужно обработать металлической щеткой и нанести преобразователь коррозии. Затем высохший состав смыть водой, просушить место и обезжирить. Без такой процедуры вы рискуете повторным появлением течи.

Работы непростые, поэтому все нужно делать внимательно. Если мест повреждений много или они большие, лучше вызвать мастеров.

Оценить статью:

Загрузка…

Поделиться:

Вам будет интересно

Как провести воду в дом из колодца

Чтобы иметь «удобства» даже за городом, нужно провести воду в дом из колодца. Для этого потребуется составить схему подключения, купить оборудование, и смонтировать коммуникации.

Когда лучше бурить скважину на воду

Собственная скважина на участке – это плюс. Вы не зависите от центрального водоснабжения, круглый год имеете чистую питьевую воду под рукой.

Обсадная труба для скважины: какую выбрать

При бурении скважины важно укрепить стенки шахты и сформировать прямолинейный канал, через который будет опускаться насос. Для этого устанавливают обсадную колонну, соединяя трубы резьбой, сваркой, муфтами.

Скважина на песок: преимущества и недостатки сооружения, особенности строительных работ

На дачных участках и территориях загородных домов зачастую нет центрального водоснабжения. По этой причине владельцам частной недвижимости приходится строить автономный источник воды.

Конденсат в кессоне. Эффективные способы борьбы с проблемой

Скважинный кессон используется для того, чтобы защитить источник воды от попадания мусора, растительных остатков, животных, а также предотвратить промерзание. При этом внутри резервуара должно быть сухо.

Бурение скважин зимой

Планируя обустроить скважину на участке, многие домовладельцы задаются вопросом: можно ли это делать в зимний период?

Как отремонтировать кессон своими руками: виды поломок

• Posted in
• • Скважины и колодцы

• Posted byby wildsnail
• 30. 01.2019
• 0 Comments

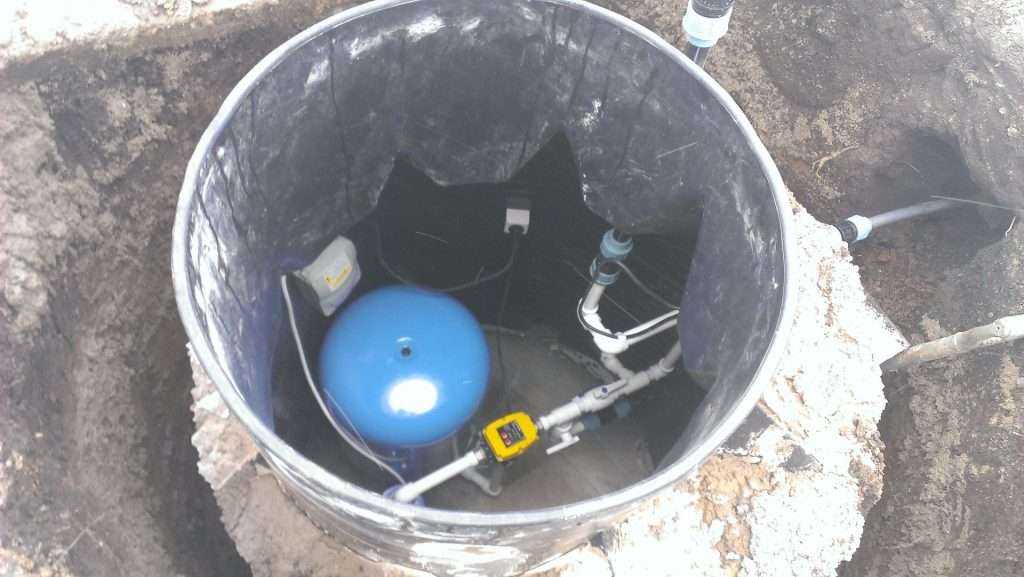

В конструкциях такого типа, особенно из металла, со временем коррозия разъедает швы, образуется конденсат, появляется течь. Устранить дефекты помогает гидро-, теплоизоляция. Важно, чтобы ремонт кессона был проведен своевременно и качественно.

Устройство кессонов

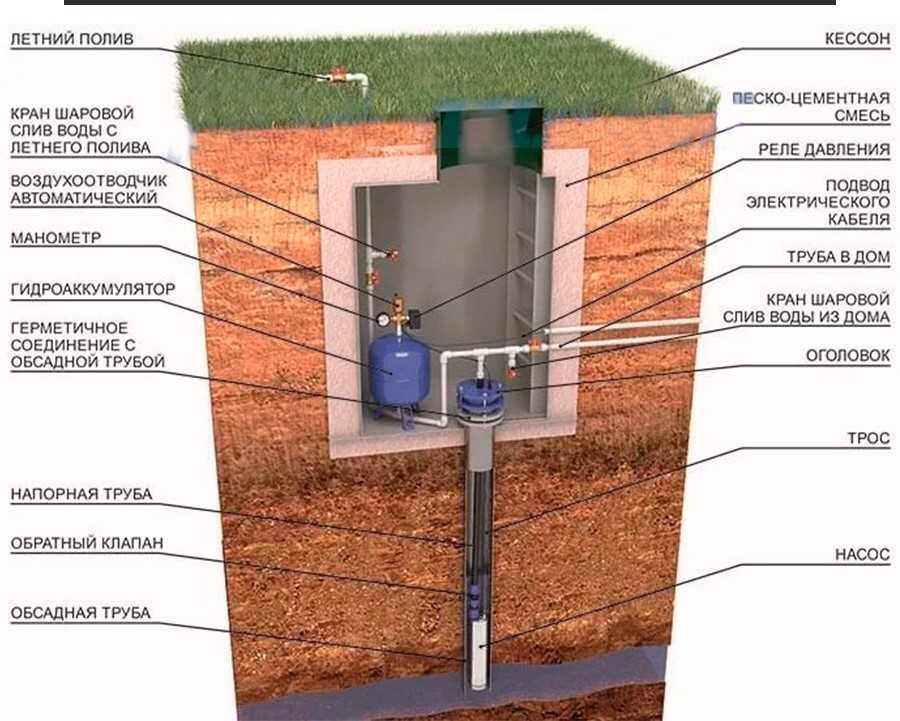

Это герметичные камеры (резервуары, емкости) квадратной, круглой или прямоугольной формы, которые погружают в грунт на глубину 1,5-2 м. Они похожи на скрытые колодцы. В быту их используют при обустройстве погребов, гаражей, водопроводных скважин.

Кессоны изготавливаются из различных материалов:

• кирпича;
• бетона;
• металла;
• пластика.

Кирпичные и железобетонные резервуары фундаментальны, прочны, но тяжеловесны и нуждаются в гидроизоляции, а это обуславливает их дороговизну. Кессоны из стали существенно легче, отличаются хорошей герметичностью. Но качество металлического изделия зависит от прочности сварных швов. Если в них есть скрытые микроскопические пустоты, трещины, внутрь будет проникать влага. К тому же для таких емкостей нужны антикоррозийная защита, гидро- и теплоизоляция.

Кессоны из разных материалов.

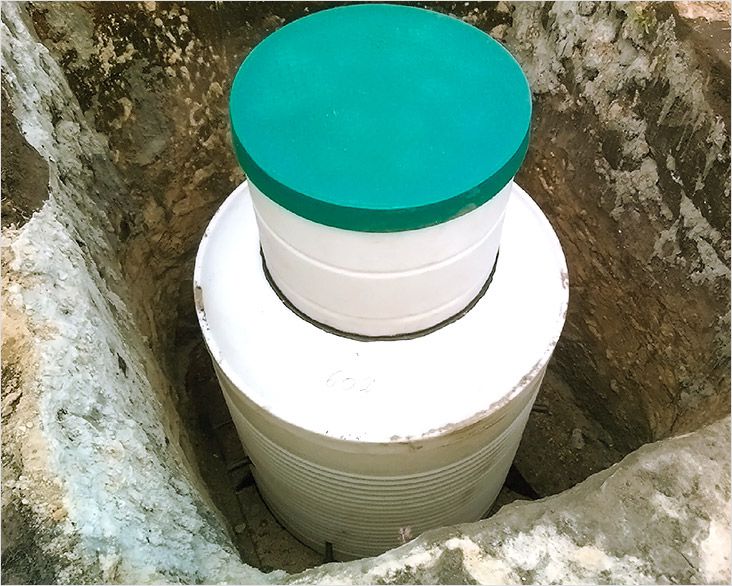

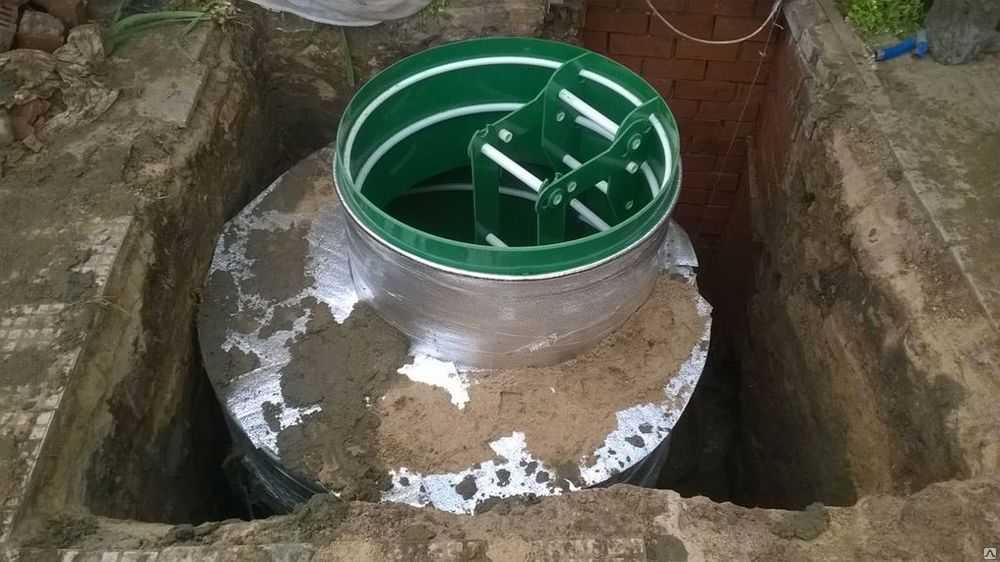

Наиболее популярны камеры из пластика. Их нередко выбирают для скважин при обустройстве водоснабжения. Намного больше преимуществ у резервуара пластикового — кессонов из металла или железобетона с таким запасом долговечности нет. Камеры из полимеров легкие и герметичные. Им не нужны гидро- и теплоизоляция, ремонт, а срок эксплуатации рассчитан минимум на полвека. Единственное слабое место — низкая жесткость конструкций.

Виды поломок и ремонт

Повреждения, приводящие к нарушению герметичности, чаще всего возникают в стальном резервуаре. Если дефект локальный, например, островок разъедающей ржавчины, его несложно заделать — из металла изготавливаются прокладка и заплатка, которые привариваются к проблемному месту.

Участок неправильной конфигурации, подвергнувшийся коррозии, придется откалибровать сверлом, затем вбить в образовавшееся отверстие конусообразный березовый чоп и покрыть его густым раствором с добавкой жидкого стекла.

Если нарушена гидро- или теплоизоляционная защита, появившуюся прореху следует закрыть заплаткой из аналогичного материала. При повреждении битумной мастики, например, ликвидировать дефект нужно мастичным раствором.

Сложный вид поломки — когда в ходе длительной эксплуатации на дне кессона появляются микротрещины, из-за которых оно может стать похожим на решето.

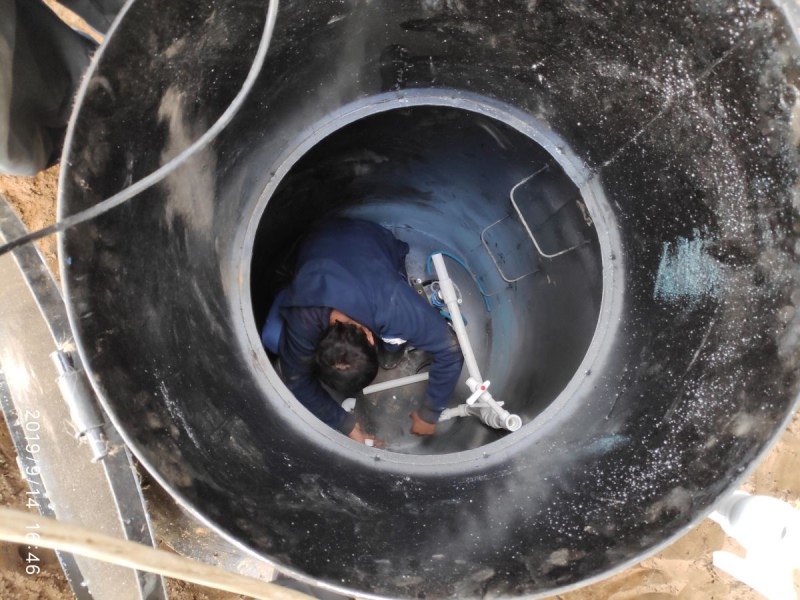

Ремонт кессона.

Очередность ремонтных работ такова:

1. Необходимо, обнажив верхнюю часть камеры, отрезать ее потолок (например, болгаркой).
2. Затем сварить металлический вкладыш высотой 14-16 см, который по своим размерам должен быть на 50-70 см меньше резервуара.
3. Положить на дно немного раствора и опустить вкладыш.
4. Для его фиксации приварить ко всем стенам упоры.
5. Залить пустые места раствором.
6. Восстановить верх камеры сваркой.

Самая большая проблема — когда со временем нарушается герметичность резервуара, особенно металлического, и он течет, пропуская грунтовые воды внутрь.

Течь

Устранить такой дефект в кессоне можно с помощью сварки. Необходимо:

• зачистить и осушить место протечки;
• приварить к нему стальные заплатки, которые по своим размерам должны перекрывать проржавевшие отверстия на 5-10 см;
• обработать швы напильником, устраняя заусеницы, неровности.

Небольшую течь можно ликвидировать, воспользовавшись универсальной смесью «ГЛИМС-Гидропломба». Она легко прилипает к металлу, кирпичу, камню, бетону и через несколько минут твердеет, превращаясь в прочную преграду для грунтовых вод.

Гидроизоляция и утепление

Защитить кессоны из любого материала (кроме пластика) от разрушительного действия коррозии позволяют различные гидроизоляционные средства. Самым прочным, хотя и дорогостоящим, считается литое асфальтовое покрытие. Сначала возводится кирпичная стена, а затем пространство между ней и камерой заливается горячей мастикой. Заодно такая защита становится дополнительным утеплителем.

Другой вариант: гидроизоляционную прослойку можно создать, обклеив резервуар толем или рубероидом. Эти материалы наносят на битумную мастику внахлест с небольшим припуском. Ею же промазывают стыки. 4-5 слоев такой изоляции — гарантия эксплуатации камеры в течение 15-20 лет.

Но самый востребованный материал — битумная мастика. Смесью сначала грунтуют все поверхности кессона, а затем проходят еще 4-5 раз. На острых углах покрытие усиливают, нанося дополнительные слои мастики. Чтобы не повредить остывшую изоляцию при монтаже камеры, ее нужно устанавливать на «подушку» из песка. Им заполняют пространство между стенами ямы и резервуара. Минимальная толщина такой прослойки — 20 см.

Чтобы в конструкции из-за перепада температур не появлялся конденсат, пол, стены, перекрытие должны быть хорошо утеплены.

Для металлических емкостей выбирают:

• стекловату;
• штукатурку;
• минеральную вату;
• теплый бетон;
• синтетические или стеклоткани.

Необходимо, чтобы теплоизоляционный материал плотно прилегал к стенам камеры. Для этого из мягкой листовой стали делают крючки: нарезают полоски и сверлят в них отверстия. Прикрепляют держатели, применяя клепку или сварку.

Если появляется течь после монтажа крючков, места их креплений заваривают снаружи. В кессоне никогда не должна накапливаться вода.

Гидроизоляция металлического кессона изнутри. | Дома от и до

Содержание

1. Гидроизоляция металлического кессона изнутри.
2. Вода в кессоне, что делать. Почему в кессоне появилась вода
3. Герметизация кессона. Гидроизоляция металлического кессона – стоимость профессиональных работ по устройству гидроизоляции кессона из металла
   • Металлический кессон
   • На каком методе гидроизоляции кессона остановить выбор
4. Гидроизоляция кирпичного кессона. Кирпичный или бетонный кессон для скважины своими руками
5. Чем заделать прохудившийся кессон. Как отремонтировать кессон
6. Ремонт кессона без сварки. Как устранить поломку кессона
   • Основные причины для ремонта кессона
   • Способы ремонта
   • Профилактические меры
7. Видео ремонт металлического кессона

Гидроизоляция металлического кессона изнутри.

Предыстория:

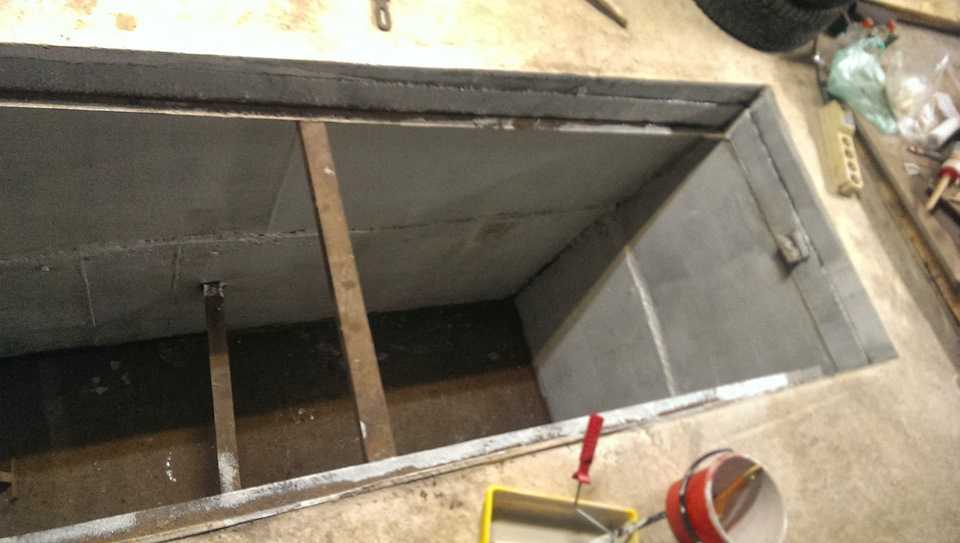

В этом году потек металлический кессон в гараже., набрался полный. Воду откачал, поступает заново. Это не гуд, сочиться однако!
Принял решение закатать полиэфирной смолой + сткломат. Получиться как канистра внутри кессона и нифига ей не будет.

Теперь предостережение: Данный род работ очень опасен для жизни!
Никогда не делайте так в одиночку. Должен быть кто то, что бы при случае мог Вас вытащить. Используйте средства защиты от газов, в частности СТИРОЛА! Так как работы производятся в небольшом замкнутом пространстве, концентрация газа Очень велика.

Стирол — яд общетоксического действия, он обладает раздражающим, мутагенным и канцерогенным эффектом и имеет очень неприятный запах (порог ощущения запаха — 0,07 мг/м³). При интоксикации у рабочих бывают поражены центральная и периферическая нервная система, система кроветворения, пищеварительный тракт, нарушается азотисто-белковый, холестериновый и липидный обмен, у женщин происходят нарушения репродуктивной функции. Стирол проникает в организм в основном ингаляционным путём. При попадании на слизистые оболочки носа, глаз и глотки паров и аэрозоля стирол вызывает их раздражение. Содержание метаболитов бензола в моче — миндальной, фенилглиоксиновой, гинуриновой и бензойной кислот — используют в качестве экспозиционного теста.

Средняя летальная доза составляет около 500-5000 мг/м³

Теперь к описанию работ. (Регламент требует фото, Но если честно этапы работ лучше смотреть на

Вот несколько фоток:

Полный размер

Откачиваю воду

Полный размер

Дно еще влажное

Полный размер

обработка стен

Полный размер

Поле обработки стен, запарился!

Полный размер

Собственно смола

Полный размер

К работе готов!

Если есть вопросы, спрашивайте.

Еще раз повторяю ОПАСНО ДЛЯ ЖИЗНИ!

Вода в кессоне, что делать. Почему в кессоне появилась вода

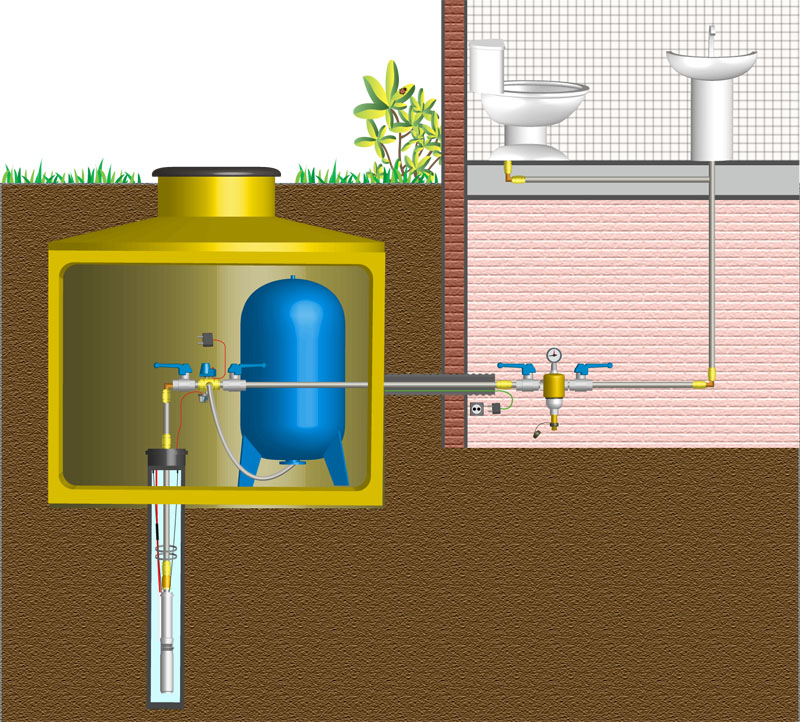

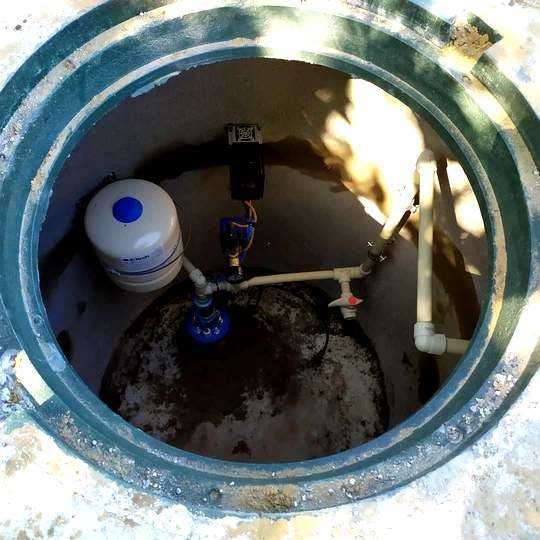

Кессон — некая надстройка из металла, пластика или бетона, где как правило для экономииместа в доме размещают всю систему автоматики. Ведь в современном мире люди стараются максимально обеспечить себя комфортом и получить жизненно необходимые коммуникации внутри дома.

Итак откуда же у нас появляется вода в емкости которая должна быть абсолютно сухой?

Существует множество причин и в том числе и ошибка сварного, но мы рассмотрим зачастую встречающуюся причину образования воды в кессоне. Ведь в всем известно что вода свою дырочку всегда найдет и пока уровень грунтовых вод будет максимально высок, ваша надстройка будет находится в воде.

Специалисты Нашей компании не раз встречались с такой причиной как не правильное соединение магистральной трубы с кессоном.И вот что происходит когда человек не зная как ему соединили магистральную трубу с кессоном.

Вы приезжаете весной на дачу или вы проживаете на даче и как то утром просыпаетесь приходите в санитарную комнату открываете кран а воды у вас вышло столько сколько было в гидро-аккумуляторе, но мало того у Вас еще и к полному счастью выбило все автоматы. Вы начинаете суетится и думать в чем же дело ведь когда вы пытаетесь включить автомат происходит взрыв и все снова выключено. Естественно вы выходите на улицу открываете свой кессон которому вы так были рады когда у Вас, специалисты произвели обвязку кессона все заработало, и насос качал воду и начинаете думать что же мне делать и откуда тут взялась вода.

Откачав все таки воду вы видите или слышите что где-то что-то капает, если у Вас остались контакты тех нерадивых монтажников которые Вам собирали этот кессон вы начинаете им названивать и с угрозами требовать их приезд, но они сегодня не могут и начинают кормить Вас завтраками. Понимая что они не приедут а решать проблему нужно как можно быстрей т.к. без воды жизни в доме нет Вам приходится искать тех кто исправит ситуацию в ближайшее время.

И все таки какая причина появления воды в кессоне?

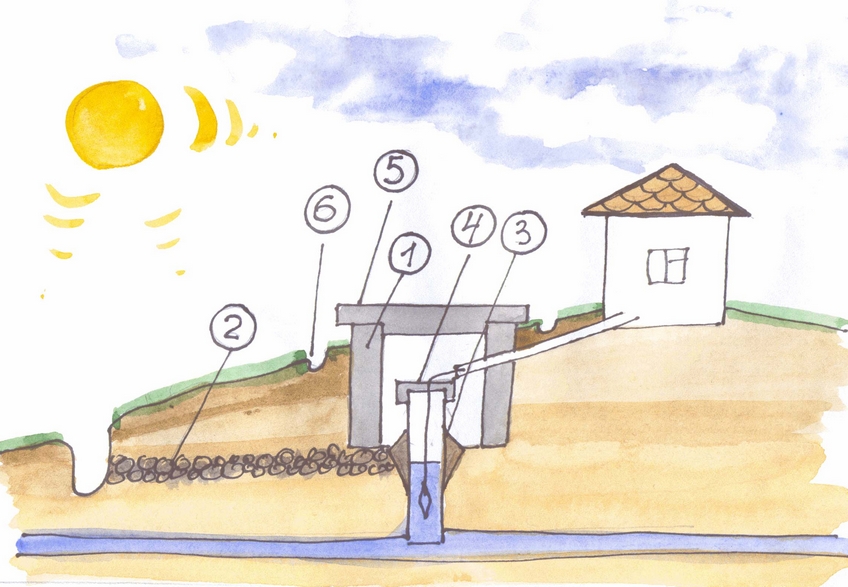

На рисунке показаны две трубки одна из них это приходит питание на насос. Ее бы по хорошему по хорошему установить в верхней части кессона (сделать ввод непосредственно в верхней части) и при этом за гидроизолировать или пропустить через соединительную муфту но тогда второй конец трубы (в которой проходит кабель) должен обязательно зайти в дом.

Только в таком случае вода не будет попадать в трубу и не будет стекать в самую нижнюю точку по трубе.

Конечно это еще не все существует еще одна причина и это уже более сложная причина которая требует откопки кессона с внешней стороны для того чтобы правильно соединить магистральную трубу с кессоном через две муфты а между ними вварная втулка с резьбами на которую накручиваются муфты. Т.к. зачастую монтажники для экономии времени пропускают через вварную трубку шланг и на другом конце (рассверливая герметичные стенки муфты) намазывая силиконом одевают муфту, что в последствии ведет к затоплению Вашего кессона и дополнительных трат денег.

Герметизация кессона. Гидроизоляция металлического кессона – стоимость профессиональных работ по устройству гидроизоляции кессона из металла

Наш сайт поможет вам быстро найти частного мастера или бригаду для выполнения любых ремонтных работ. Просто разместите свою заявку, и уже через несколько минут вы получите предложения с ценой от свободных мастеров, готовых выполнить ваш заказ.

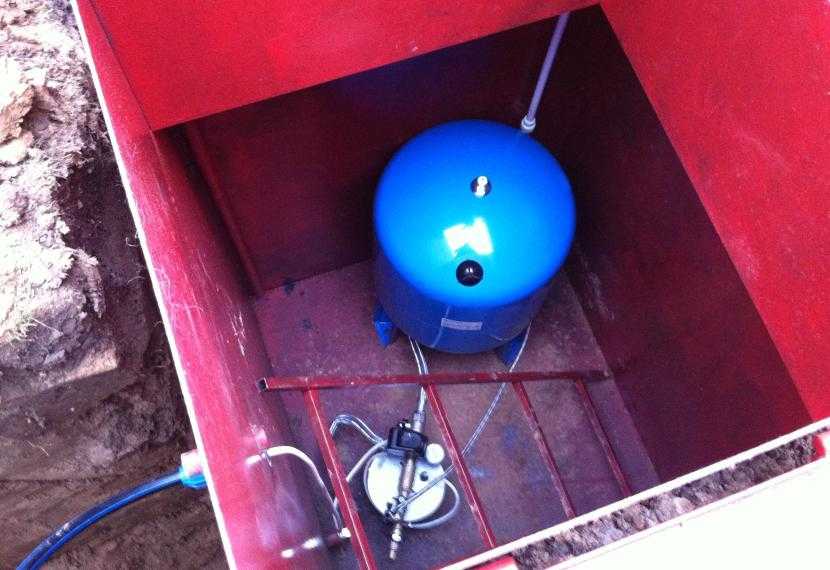

Кессон металлический производится из листовой стали, именно поэтому он подвергается ржавчине. Ему просто необходима надежная защита от влаги, которая значительно повысит срок эксплуатации. Гидроизоляцию кессона из металла можно выполнить такими методами, как:

• окрасочная гидроизоляция кессона;
• оклеечная изоляция;
• асфальтовая изоляция.

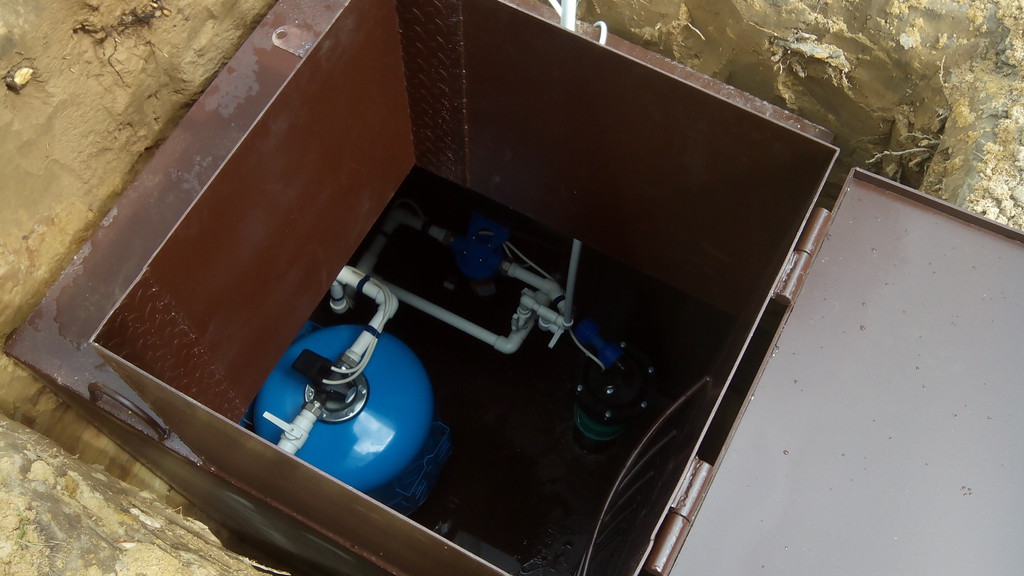

Металлический кессон

Кессон, у которого защита от воды битумная, прослужит приблизительно восемь лет. Если выполнять монтаж асфальтовой изоляции, то срок службы составит около 25 лет.

Перед началом гидроизоляции металлического кессона его необходимо подготовить. На швах удаляются шлаки и острые заусенцы, которые могут нанести вред изоляционному слою.

Конструкция обрабатывается от коррозии, все острые углы делаются круглыми.

На каком методе гидроизоляции кессона остановить выбор

Устройство гидроизоляции окрасочным методом наносится в готовом виде. Также вещество можно сделать своими руками. Для грунтовки поверхности конструкции необходимо применить:

Смесь наносится на поверхность цельным слоем, а там, где присутствуют острые железные углы, необходимо смазывать тщательнее. Для защиты конструкции из металла от каких-либо повреждений, его необходимо оставить на чугунной подушке, а на момент посыпки грунтом оставшиеся места посыпать песком.

Для гидроизоляции металлического кессона оклеечным методом снаружи необходим рубероид, толь и пергамин. Их необходимо нанести на железную поверхность двойным слоем. Можно нанести и 4 слоя, таким образом, увеличив срок эксплуатации.

Асфальтовая гидроизоляция кессона из железа изнутри ‒ самый трудоемкий процесс, поэтому лучше сразу обратиться за услугами мастеров, которые выполнят работу недорого. Данный метод имеет самую высокую стоимость. Он представляет собой следующий процесс. В зазор необходимо залить горячую асфальтовую смесь, это нужно делать осторожно, чтобы не повредить внутреннюю часть конструкции.

Если залежи грунтовых вод находятся недалеко, то кессон может всплывать. Для того чтобы это избежать необходимо:

• изнутри или снаружи дополнительно нагрузить конструкцию;
• либо же не выполнять монтаж кессона под домом.

Тем, у кого нет малейших навыков и знаний в данной сфере, лучше сразу обратиться за услугами специалистов. На сайте YouDo представлено множество объявлений, которые регулярно обновляются. Заказать профессиональную работу можно недорого. Цена работы зависит от опытности и квалификации сотрудника, но расценки на такие услуги всегда доступны.

Гидроизоляция кирпичного кессона. Кирпичный или бетонный кессон для скважины своими руками

Самым простым и дешевым способом можно построить кессон на скважине из кирпича или отливкой из бетонной массы в подготовленную опалубку. Размер будущего бокса должен позволять выполнять минимальные работы по обслуживанию насосной аппаратуры, при необходимости заменять ее, ремонтировать с установкой запчастей и узлов.

Типовой размер внутреннего помещения готового кессона чаще всего составляет 1,5х1,5 метра и высотой до 2,5 метров. Последний размер в значительной степени зависит от глубины промерзания грунта в вашей местности. В среднем глубину котлована под установку кессона выбирают около двух метров.

Специалисты рекомендуют перед установкой кессона составить план-схему расположения насоса, напорного бака, электрооборудования, кранов, труб и вентилей. Таким образом, будет понятно, где удобнее всего установить вывод металлической трубы скважины. В некоторых случаях положение вывода смещают от центра к одной из стен.

После изготовления котлована на дно выполняют отсыпку из шлака и делают стяжку из бетона М400. Если почва песчаная, можно не применять армирование. В остальных случаях на пол обязательно необходимо установить сетку из пластиковой или металлической арматуры. Толщина бетонной плиты в итоге должна составить не менее 100 мм. Если корпус кессона предполагается выполнить из кирпича, в этом случае необходимо отступить от стен ямы на 15-20 см. Это пространство впоследствии будет заполнено смесью керамзита и цементного раствора, что позволяет утеплить кессон. Внутреннюю поверхность кирпичных стен необходимо покрыть гидроизоляцией.

Более простым способом будет изготовление кессона отливкой из бетонной смеси. Для этого необходимо вырезать и установить в котлован двойную опалубку из ОСБ или досок. После заливки опалубки смесью бетона на основе керамзита сформируется четырехугольный корпус кессона. Наружную поверхность стен обрабатываем мастикой или гудроном, на внутренней рекомендуется уложить слой вспененного полиэтилена. Таким образом, получим утепленный кессон.

Крышу в обоих случаях выполняют либо под заказ из металлического листа, либо укладывают балки перекрытия из асбестовых труб и заливают бетонной стяжкой. В процессе формирования стен кессона из камня необходимо предусмотреть технологические отверстия для подвода в помещение электропроводки, вывода труб водопровода и вентиляционных отдушин.

Чем заделать прохудившийся кессон. Как отремонтировать кессон

Не стану утверждать, что я всезнающий, но три способа ремонта кессона проверены практикой.

Если повреждения носят локальный характер (имеется несколько небольших язв коррозии), можно воспользоваться сваркой. На повреждения наложим прокладку и заплату, расклиним, чтобы устранить течь, уберем воду, и, если сварщик достаточно квалифицированный, а днище еще не полностью гнилое, все получится. Проверено.

Сантехники для временного ремонта трубопроводов, даже под давлением, применяют чопики.

Если язвы неправильной формы, их нужно прокалибровать сверлом подходящего диаметра. Из сухой березы изготавливаем конический чоп диаметром немного большим, чем отверстие, и забиваем. Если остался «пенек» больше 5 мм, аккуратно отпиливаем излишек ножовкой по металлу.

Набухнув от воды, чоп остановит течь.

Когда справились с повреждениями и убрали воду, нужно зафиксировать чоп густым цементным раствором с добавлением около 0,5 л жидкого стекла на ведро раствора непосредственно перед применением – быстро схватывается.

Если на следующий день убедились, что все сделано правильно и течи нет, укладываем металлическую сетку на бугорки цемента и делаем общую стяжку цементным раствором или мелкозернистым бетоном с добавлением небольшого количества жидкого стекла.

Такую же стяжку рекомендую сделать и после сварки, так как выгорела антикоррозионная защита снаружи, и металл стал в месте сварки более уязвим для коррозии.

Лучше не дожидаться начала течи и тем, у кого кессоны служат давно, особенно если они в гаражных кооперативах, расположенных под высоковольтными ЛЭП.

Если днище напоминает дуршлаг, нужны радикальные меры. Придется откопать верх кессона и срезать потолок болгаркой или газорезкой, сварить вкладыш из металла толщиной 3-5 мм размерами на 50-70 см меньше кессона и высотой 1400-1600 мм.

На дно кессона укладываются несколько кусочков цементного раствора и устанавливается вкладыш.

К стенкам кессона надо приварить со всех сторон упоры, чтобы вкладыш не всплыл.

Пазухи заполнить жидким цементным раствором. Установить и приварить верхнюю часть.

Все ремонтные работы лучше делать в начале осени, когда самый низкий уровень грунтовых вод.

Ремонт кессона без сварки. Как устранить поломку кессона

Задача кессона – защита внутреннего пространства скважины или резервуара от агрессивного внешнего воздействия окружающей среды. Однако со временем даже самый стойкий материал изнашивается. Ремонт кессона требуется при любом нарушении герметичности, которое может вызвать течь.

Основные причины для ремонта кессона

Металлические конструкции подвержены коррозии, поэтому периодически нуждаются в ремонте

В гаражах данное оборудование используются в качестве подвалов или смотровых ям. Они герметичны и могут быть установлены в грунт с любым уровнем влагонасыщенности.

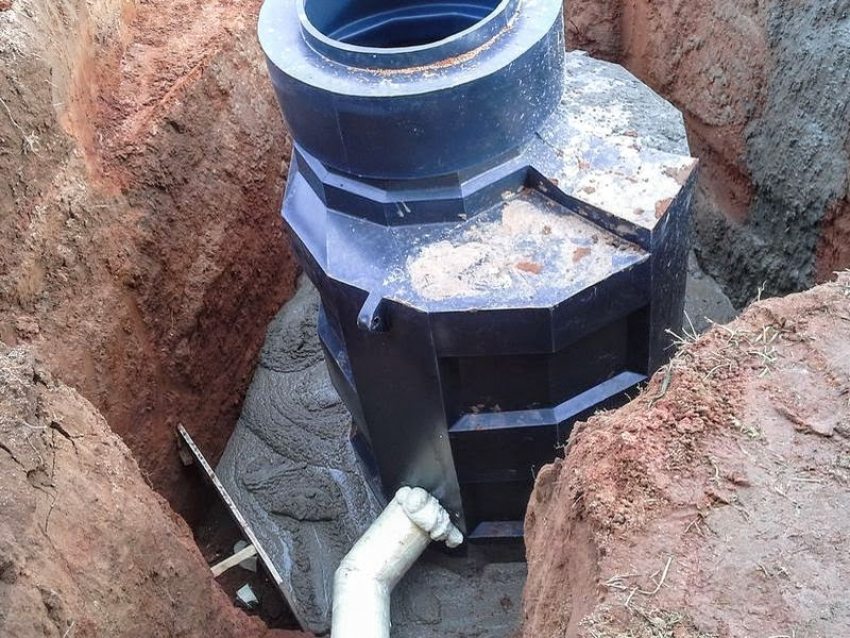

Кессон может быть пластмассовым, железобетонным или металлическим. Первый тип конструкций не подвержен коррозии, но легко деформируется из-за смещения слоев грунта и под сильным давлением жидкости, поэтому их реставрация не рентабельна.

Изделия из железобетона прочные, но они состоят из нескольких объемных деталей. В результате даже небольшую напорную течь в кессоне устранить сложно. Протечка может привести к порче находящегося внутри имущества, а замена связана с массой затруднений из-за большой массы. Поэтому оптимальным решением при необходимости ремонта являются восстановительные работы, исключающие радикальные меры.

Чаще всего выполняют монтаж железных моделей. Емкости, изготовленные из металла, удобны при установке, но быстро изнашиваются в местах сварочного соединения. В результате развития коррозийного процесса происходит нарушению герметичности швов, а затем и всего изделия. Своевременное устранение очагов повреждения продляет эксплуатационный период каркаса.

Способы ремонта

Дыру в кессоне можно заделать монтажной пеной

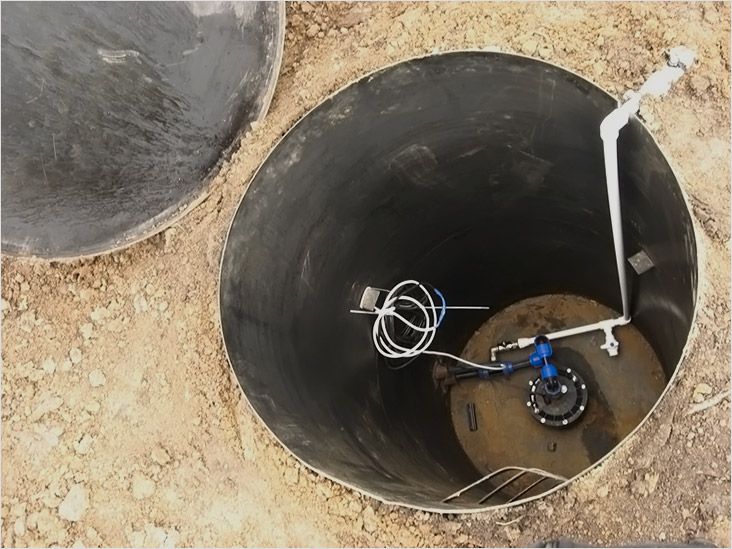

Железный кессон – это короб из стали округлой или квадратной формы со стенками толщиной более 4 мм и с вентиляционными каналами для выведения конденсата. В качестве гидроизоляционного слоя используется асфальтовый или битумно-бензиновый раствор, а также битумная мастика. Если защита выполнена некачественно, со временем появляются отверстия, через которые начинает просачиваться жидкость.

Решить, каким способом лучше воспользоваться для устранения повреждения, можно лишь после изучения причины его появления, а также анализа условий общего состояния оборудования. Надо учитывать, что резервуар, внутри которого планируется проведение ремонтных работ, имеет ограниченный размер.

• Заделать дыру, образовавшуюся в кессоне, можно наложив заплату из рубероида или холодной сваркой. Для этого в отверстие вставляется деревянная пробка, которая разбухая, плотно изолирует место повреждения. После чего поверхность просушивается, и на нее укладываются рубероидные листы, скрепляемые битумной мастикой. Конструкция армируется сеткой и заливается смесью жидкого стекла с цементом раствором толщиной не менее 150 мм.
• Если в емкости выявлено несколько мест протечки, то это указывает на необходимость проведения капитального ремонта. Процесс проводится в несколько этапов: срезается верх, на пол укладывается цементная стяжка, затем вкладыш с параметрами на 5-7 см меньше размера днища, все фиксируется упорами и сверху снова заливается бетонным раствором. После застывания стяжки верхняя часть приваривается на место.

Чтобы не пришлось выполнять трудоемкие восстановительные операции, нужно проводить регулярную ревизию устройства.

Профилактические меры

Для гидроизоляции бетонного кессона можно использовать битумную мастику

Своевременное обнаружение дефектов позволяет устранить неисправности с минимальными затратами на ремонт.

• Установка конструкций осуществляется на песчано-гравийную подушку толщиной более 20 см. Между стенками скважины или котлована и емкостью засыпается песок. Поломки чаще всего являются следствием игнорирования СНиП при монтаже, а также нормативов регламентируемых ГОСТ и ТУ на стадии производства.
• Позаботиться о гидроизоляции, устанавливаемой емкости нужно на стадии монтажа. Стенки камер должны обладать достаточными прочностными характеристиками, чтобы выдержать нагрузки, создаваемые при движении и расширении почвенных слоев.
• Чтобы не было коррозийных процессов, требуется исключить повышенное влагообразование. Для этого убираются мостики холода в теплоизоляционном покрытии, и устанавливается система вытяжки.
• У металлических емкостей должна иметься хорошая рубероидовая или асфальтовая гидроизоляция и обработка антикоррозийными составами.
• Пластиковые резервуары нужно устанавливать в хорошо дренируемых песчаных почвах либо проводить специальную подготовку грунта.

Профилактический осмотр соединительных швов на наличие трещин, дыр и других дефектов лучше делать весной. В это время хорошо видно, нужен ли ремонт кессона в гараже: течь на полу будет заметна невооруженным глазом. Работы в основном проводят, когда уровень грунтовых вод самый низкий, в конце лета или начале осени.

Видео ремонт металлического кессона

Инструменты для подъема кессонов Предотвращают угрозу падения предметов

Поскольку активы остаются в эксплуатации сверх запланированного срока службы, кессоны неизбежно подвергаются серьезной внешней и внутренней коррозии из-за суровых условий окружающей среды. Это может привести к потере структурной целостности из-за усталостного растрескивания, что приведет к отделению всего или части кессона.

Падающие кессоны могут ударить по уязвимым объектам на пути вниз или на морском дне. Если кессон отсоединится, это создаст серьезную проблему безопасности для платформы и может привести к повреждению подводных трубопроводов и оборудования, что повлияет на производство и репутацию.

По мере роста потребности в демонтаже и замене кессонов, STATS выполняет все больше операций, предоставляя внутренние и внешние подъемные инструменты для безопасного и эффективного закрепления и восстановления поврежденных или ненужных кессонов. Механические подъемные инструменты STATS позволяют осуществлять контролируемое и запланированное удаление кессонов без необходимости остановки производства.

Внутренние и внешние подъемные инструменты (ILT / ELT) могут быть установлены до начала операций по удалению, чтобы безопасно удерживать незакрепленные кессоны на месте до тех пор, пока не будет выполнен запланированный подъем на платформу с использованием того же инструмента. Компактный размер ELT и модульная конструкция ILT позволяют извлекать кессоны в условиях ограниченного пространства. Затем кессоны надежно поднимаются и разрезаются на удобные секции, после чего их безопасно удаляют с платформы.

Если кессоны имеют внутренние препятствия из-за насосных колонн или вкладышей, STATS может предоставить ELT, которые монтируются снаружи кессона. Конструкция разделенной секции позволяет легко устанавливать каждую половину, особенно в местах с ограниченным доступом или высотой. После установки в кессон внешние замки гидравлически активируются, прикладывая вертикальную нагрузку, которая захватывает стенку кессона. ELT оснащены набором гидравлических цилиндров, соединенных трубопроводами с двумя независимыми гидравлическими контурами. Эта компоновка была разработана таким образом, чтобы четыре замка приводились в действие через один гидравлический контур, а остальные четыре замка – через второй гидравлический контур. Если целостность гидравлического контура будет нарушена, эта система на случай непредвиденных обстоятельств обеспечит сохранение 50% замков в их полностью настроенном состоянии с полной связью. Инструменты спроектированы и испытаны, чтобы доказать, что 50% блокировки достаточно для того, чтобы инструмент выдержал расчетную нагрузку 55 тонн. Конструкция с коническим замком обеспечивает отказоустойчивую систему блокировки, независимую от гидравлического давления. Как только к подъемному инструменту прикладывается предварительное натяжение, цепь гидравлического привода становится избыточной.

Внутренние подъемные инструменты (ILT) имеют двухмодульную конструкцию, при этом каждый модуль содержит собственный набор независимо управляемых замков, позволяющих работать в кессонах с различной толщиной стенок. Конструкция конусного замка обеспечивает отказоустойчивую систему блокировки, независимую от гидравлического давления, оба замка обеспечивают осевую и поперечную стабилизацию внутри кессона. Модульная конструкция ILT позволяет настраивать длину между модулями шлюза, просто добавляя дополнительные соединительные стержни в соответствии с требованиями кессона. Модульная конструкция инструмента и метод развертывания также обеспечивают простоту установки, особенно в зонах с ограниченным доступом.

Когда ILT не установлены, они обеспечивают большой зазор внутри кессона, что позволяет инструменту проходить через ограничения отверстия или обжатые хвостовики, когда он развертывается в нужном месте. Это позволяет ILT перекрывать поврежденные или слабые участки кессонов, надежно удерживая их на месте до и во время операции по восстановлению.

Соединительные стержни ILT также могут быть оснащены скребковыми дисками или панелями с гидравлическим приводом для обеспечения дополнительной стабилизации и центрирования в тех случаях, когда поврежденный кессон может отделиться во время процесса извлечения. Центраторы обеспечат выравнивание кессона, позволяя ему проходить через направляющие опоры.

Механические подъемные инструменты STATS регулярно используются в Северном море, Великобритания, для облегчения удаления кессонов от имени операторов и инженерных подрядчиков.

Практический пример 1

ILT и два ELT были использованы для закрепления и извлечения двух 42-дюймовых 90-метровых кессонов, оба кессона были сильно повреждены и ранее были отремонтированы с помощью обжатых вкладышей. Ранее установленные футеровки теперь представляли собой ограничение проходного сечения, однако из-за повреждения и риска отделения кессона во время подъема STATS использовала ILT для прохода через футеровки и перекрытия слабых участков кессона. Такой подход обеспечил сохранение целостности кессонов при одновременном использовании двух ELT для поэтапного закрепления и подъема кессона, что позволяло вырезать и удалять секции кессона до тех пор, пока весь кессон не будет извлечен. Затем тем же методом был удален второй кессон.

Пример 2

Компания STATS обратилась к инженерному подрядчику с просьбой восстановить и заменить 20-метровый, 24-дюймовый кессон пожарного водяного насоса. Оператор хотел заменить кессон перед зимним сезоном, так как опасался, что суровая зимняя погода и бурное море еще больше повредят кессон, в результате чего он оторвется от платформы. Несмотря на короткие сроки, STATS предоставила ILT, спроектированную в соответствии со спецификацией клиента и включившую полное заводское приемочное испытание перед развертыванием. Оказавшись на платформе, ILT был установлен, чтобы охватить поврежденную секцию, закрепив кессон во время восстановления на платформе.

Практический пример 3

После многочисленных внутренних и внешних ремонтов 41-дюймового кессона в Северном море компании STATS потребовались подъемные инструменты для снятия и замены кессона, который находился в эксплуатации более 20 лет. Было использовано сочетание внутренних и внешних инструментов из-за риска разрыва кессона и его падения в море во время подъема. STATS также поставила грейферные станки для резки, которые использовались для разрезания кессона на управляемые секции во время демонтажа. Внешние подъемные инструменты, которые мы также использовали во время восстановления нового кессона, позволили механически прикрепить секции кессонов и безопасно и эффективно опустить их на место.

Обеспечение безопасности

Для обеспечения технической гарантии все подъемные и крепежные инструменты проходят заводские приемочные испытания (FAT) в присутствии клиента или третьей стороны. Целью FAT является подтверждение функциональности, пригодности к эксплуатации, целостности и безопасной рабочей нагрузки (SWL) каждого ILT и ELT до мобилизации. Кроме того, все механические подъемные инструменты STATS разработаны в соответствии со стандартом DNV для сертификации подъемных устройств.

Хотите узнать больше?

Нажмите здесь, чтобы посмотреть наш бесплатный вебинар:

Безопасное крепление и извлечение кессонов

Фундамент кессона: типы, преимущества и недостатки часто используется при строительстве опор мостов и других сооружений, требующих фундамента под реками, а также другими водоемами.

Здесь мы подробно узнаем о кессонных фундаментах, типах кессонных фундаментов и о том, как устроен кессонные фундаменты.

Кессонные фундаменты, также известные как опорные фундаменты – это сборные полые конструкции, которые сооружаются на поверхности земли или рядом с ней, погружаются на нужную глубину, а затем заполняются бетоном, чтобы стать постоянной конструкцией; Кессон (иногда называемый «пирс») изготавливается путем проделывания глубокой ямы в земле.

Термин cassion происходит от французского слова caisse, означающего коробку.

Представляет собой коробчатую конструкцию круглой или прямоугольной формы, утопленную на поверхности земли и воды на определенной глубине.

Удовлетворяет цели размещения фундамента в правильном положении под водой.

Когда требуется кессон:

• Грунт содержит массивные валуны, препятствующие проникновению свай.
• Под задней станиной требуется огромная подконструкция, обеспечивающая сопротивление силам, которые могут быть опасными из-за плавающих предметов, выемки и т. д.
• Фундамент подвергается значительной поперечной нагрузке.
• Уровень воды в реках и морях высокий.
• Речные силы участвуют в составлении грузов.
• Уровень грунтовых вод агрессивен.

Типы кессонных фундаментов:

1. Открытые кессонные фундаменты:

Открытые кессоны открытые сверху и снизу, представляют собой полые камеры и режущую кромку внизу кессона.

Валы погружаются на место путем удаления грунта из внутренней части вала (камеры) до тех пор, пока подшипник не достигнет пласта.

Обычно открытый кессон проникают через сухую или влажную строительную площадку или искусственный остров.

Искусственный остров из песка формируется, чтобы поднять поверхность земли над уровнем воды.

Таким образом получается сухая площадка для погружения кессона; размеры песчаного острова должны быть достаточными для обеспечения рабочего пространства вокруг кессона.

В этом случае невозможно погрузить кессон в сухие участки, встроенный водослив или баржу с последующим транспортированием на конечное место плаванием.

Направляющие сваи, как правило, включают погружение первых нескольких подъемов кессона, погружение заканчивается через открытую воду, а затем проникает в почву.

Открытый кессон, обычно изготавливаемый из дерева, металла, железобетона, также называется «колодезным фундаментом».

2.

Фундамент пневматического кессона:

Пневматический кессон требуется, когда окружающий грунт не может быть удовлетворительно извлечен.

Это также работает, когда есть вероятность постоянного потока воды или сложных препятствий, возникающих во время погружения.

Пневматические кессоны открытые снизу и закрытые сверху.

В нижней части пневматического кессона находится рабочая камера, поддерживающая сжатый воздух для напряжения, необходимого для предотвращения попадания воды и пыли в камеру.

Технология изготовления пневматических кессонов аналогична открытым, при этом рабочая камера остается герметичной.

Предельная несущая способность и режущая кромка также подобны открытому кессонному фундаменту.

3. Фундамент плавучего кессона:

Плавающие кессоны представляют собой коробки с большими отверстиями, открытыми вверху и закрытыми внизу.

Этот кессон плавает на месте, где он хранится, засыпать площадку песком, балластом, сухим бетоном и гравием.

Плавающий кессон не заглубляется в грунт, как открытый и пневматический кессон, а остается на плоской опорной поверхности.

Грузоподъемность определяется результирующим боковым трением при сопротивлении днища.

Кессон опускается в окончательное положение, заполненный песком или гравием.

Сверху формируется прочный колпачок, который выдерживает нагрузку на конструкцию, снизу предотвращает отрыв, по основанию льется разрыв.

Как правило, эти кессоны изготавливаются из железобетона или металла, форма кессона в плане может быть круглой, квадратной, прямоугольной или эллиптической.

Обычно состоит из нескольких клеток, образованных делением диафрагмы.

Кессон выполнен в виде сосуда, он должен тонуть в стоячей воде и иметь соответствующую внутреннюю распорку.

5. Фундамент коробчатого кессона:

Коробчатый кессон включает контейнеры с 4 сторон, дно и верх этих коробок открыты, а на дне устроен бетонный пол.

Готовые коробчатые кессоны укладываются на исходное место, затем укладываются заранее подготовленные доски.

После того, как выбрано подходящее место, все пространство заполняется бетоном, коробчатые кессоны экономичны, когда их невозможно собрать на месте.

Этот тип кессонов необходим, когда требуется экономичная система.

Выкопанные кессоны просты, потому что кессоны размещаются в пределах раскопок.

Обычно имеет цилиндрическую форму, затем заполняется бетоном.

6. Фундамент выкопанного кессона:

 Этот кессон размещается в выкопанном пространстве, обычно цилиндрическом, а затем заполняется бетоном.

Кессонная технология в строительстве портовых инфраструктур

Посмотреть это видео на YouTube

Процесс строительства фундамента кессона:

Для возведения фундамента кессона можно предпринять следующие шаги:

1. Сначала мы должны определить место для установки кессона, он 3,7 метра сборный.
2. С помощью буксира кессон доставляется на строительную площадку и к кессону привязываются якорные тросы.
3. Бетон используется для укладки скольжения, и область становится тяжелой и погружается в воду.
4. Анкерные тросы используются для удержания кессонов на месте.
5. Когда кессон касается дна реки, якорные тросы снимаются.
6. Наконец, колпачок вставлен.

 Читайте также: Ростверковый фундамент и глубинный фундамент

Свайный против кессона против пирса:

Свайный фундамент	Кессон Фундамент	Фундамент для пирса
Свайный фундамент представляет собой прочный материал длинного цилиндра, например бетон.	Кессон – водоупорные сооружения из дерева, стали или железобетона.	Столбчатый фундамент представляет собой набор цилиндрических колонн большого диаметра, поддерживающих надстройку
Нагрузки передаются с помощью вертикальных деревянных, бетонных или стальных конструкций.	Он построен над уровнем земли, а затем погружается в землю.	Передает нагрузку только через подшипник.
Свайный фундамент необходим, чтобы выдерживать большие нагрузки, например, мост или эстакада.	Кессон необходим при большой боковой нагрузке.	Фундаменты опор должны выдерживать небольшую нагрузку.
Свая имеет основание.	Кессон не имеет опоры.	У пирса есть основание.

 Также читайте: Отличие фундамента от фундамента

Преимущества кессонного фундамента:

1. Кессон более экономичен.
2. Ворс снижает потребность в кепке.
3. Создает меньше шума и вибрации во время строительства.
4. Их можно легко переносить в различные условия на месте.
5. Обладает высокой осевой и боковой нагрузкой.

 Также читайте:  Плавающий фундамент и матовый фундамент

Недостатки кессонного фундамента:

1. Он очень чувствителен к производственным процессам.
2. Они не годятся для загрязненных мест.
3. Отсутствие опыта строительства.
4. Нехватка квалифицированных рабочих.

 Читайте также: Фундамент из пирса и балки и типы фундамента

Часто задаваемые вопросы:

Что подразумевается под кессонным фундаментом?

Кессонные фундаменты представляют собой сборные полые подконструкции, которые строятся на поверхности земли или вблизи нее, заглубляются на требуемую глубину, а затем заливаются бетоном.

Для чего используются кессонные фундаменты?

Фундамент кессона используется в качестве опоры моста при строительстве бетонных плотин и судоремонте.

Какие бывают типы кессонных фундаментов?

Четыре основных типа кессонов: коробчатый кессон, открытый кессон, пневматический кессон и монолитный кессон.

Заключение:

Фундамент кессона представляет собой альтернативное средство для удовлетворительной установки на промежуточных и критических глубинах как в грунте, так и в воде.

Во время декомпрессии, если пострадавшие сильно страдают, этот эффект называется кессонной болезнью.

Что такое коллектор Рэнни?



Система коллекторных колодцев города Сент-Хеленс Рэнни

Источник питьевой воды города Сент-Хеленс подается из коллекторных колодцев Ранни. Колодец Рэнни – это глубокий колодец, который был механически выкопан на глубину 80 футов на западном берегу реки Колумбия. Дно колодца находится в зоне водонасыщенных камней, песка и гравия, которая залегает намного ниже русла реки Колумбия. Эта зона называется водоносным горизонтом. (морской мех)

Корпус коллекторной скважины Ранни представляет собой очень большой вертикальный, армированный сталью, бетонный цилиндр, называемый кессоном (на корпусе), внешний диаметр которого составляет 16 футов. Кессоны в Сент-Хеленсе состоят из 7 уложенных друг на друга армированных сталью секций, называемых «подъемниками». Каждый «лифт» имеет высоту 12 футов и внутренний диаметр 13 футов (толщина стенок кессона 18 дюймов). Каждый «лифт» или секция кессона имеет шпунтовое соединение на верхней и нижней части цилиндра , что позволяет штабелировать, выравнивать, соединять, герметизировать и плотно скреплять каждый лифт.

Примечание от Говарда (Хоуи) Бертона: Изображения и фотографии в этой статье, а также слайд-шоу не являются реальными изображениями установки коллекторной скважины Сент-Хеленс Ранни, а предназначены исключительно для справочных и образовательных целей. Фотографии представляют собой коллекцию фотографий нескольких проектов строительства кессонных скважин в США и за рубежом, которые я нашел по этому вопросу, чтобы помочь вам, зрителю, визуализировать, что такое коллекторная скважина Ранни, как эти скважины строятся и вводятся в эксплуатацию. оказание услуг. Я не могу разрешить или дать разрешение на использование этих изображений или фотографий, потому что они не принадлежат мне. Я хочу воспользоваться моментом, чтобы выразить признательность всем авторам, чьи иллюстрации и фотографии сделали эту статью более интересной и красочной. Большое спасибо.

Строительство коллекторного колодца Ранни Кессон

Первая секция кессона представляет собой скошенную режущую ножку (слева). Следующая секция, установленная и уложенная поверх «ножки» (справа), представляет собой секцию с отверстиями, через которую боковые отводы будут выведены в водоносный горизонт.

Каждая из секций или «подъемников» строится на месте. Внутренняя бетонная стена этой ножки была построена, и здесь вы видите арматуру, которая была изготовлена ​​вокруг внутренней стены кессона. Внешняя бетонная форма будет построена вокруг арматуры и заполнена бетоном, завершая эту первую секцию кессона. «Режущую ногу» аккуратно располагают на берегу реки, где будет вырыт колодец. Мостовой кран с грейферной насадкой используется для выемки грязи, песка, камней и гравия изнутри кессона. (как показано здесь)  По мере того, как грязь, гравий и вода удаляются изнутри кессона, «подъемник» или следующая секция кессона неуклонно опускается на берег реки. Когда подъемник опустился примерно на 10 футов в берег реки, другой подъемник укладывается сверху, запирается и опечатывается на месте, и копание возобновляется до тех пор, пока не будет достигнута желаемая глубина колодца. (Дно кессона Сент-Хеленс имеет глубину 80 футов)

Когда кессон достигает расчетной глубины колодца, строится сетка из стальных арматурных стержней, образующих пол внутри кессона, как показано на рисунке внизу слева. (Скошенная часть режущей кромки кессона находится на 12 футов ниже ног рабочего.) Они стоят на водонасыщенном гравии водоносного горизонта, который находится примерно на 40 футов ниже русла реки Колумбия. Насос работает постоянно, пока рабочие строят пол, потому что поверхность реки Колумбия находится на высоте от 50 до 70 футов над их головами снаружи кессона. В силу силы тяжести и естественной гидравлики вода пытается затопить кессон, поднимаясь через гравийный пол. Пол, который они строят, пристраивается к портированной части кессона. Когда арматурная сетка из стали установлена, арматура заливается бетоном на глубину 42 дюйма. Бетон создает постоянную пробку, которая изолирует внутреннюю часть кессона от окружающего водоносного горизонта и создает прочный бетонный пол на дне коллекторного колодца. Единственный путь поступления воды в кессон – через инфильтрационную галерею экранированных труб, которые будут выведены в окружающий водоносный горизонт.

Инфильтрационная галерея (отводы)

На второй секции кессона, установленной поверх скошенной режущей ножки, расположены боковые порты инфильтрационной галереи. Через эти порты боковые экраны будут выталкиваться или «выталкиваться» в водоносный горизонт с помощью зеленого и синего гидравлических инструментов, показанных на рисунках ниже. Гидравлический домкрат крепится болтами к бетонному полу и стенам кессона, затем 10-футовая секция 10-дюймовой стальной трубы с прорезями из ковкого чугуна, называемая отводами, выталкивается через порт из кессона и проникает в песок. и гравийный водоносный горизонт. (Как вы можете видеть на изображении в разрезе в верхней части страницы, боковые фильтрующие элементы расположены от кессона, как спицы колеса). Первая секция экранированного или щелевого отвода имеет скошенную или заостренную торцевую заглушку, закрывающую открытый конец водозаборной трубы, а также помогающую вытолкнуть экран в гравийный водоносный горизонт. Отводы экранированной инфильтрационной галереи находятся на 40 футов ниже русла реки Колумбия и на 60–70 футов ниже статической поверхности реки Колумбия.

Побочная достопримечательность :  Слои ила, ила, песка и гравия на берегу реки Колумбия, через которые вода течет в боковые каналы инфильтрационной галереи, обеспечивает обильное, постоянное, надежное снабжение высококачественными исходная вода с постоянной круглогодичной неизменяющейся температурой, низкой мутностью (не выглядит мутной или мутной), а также низким уровнем нежелательных компонентов и загрязняющих веществ, таких как вирусы, бактерии, пестициды, нефть и фармацевтические препараты. Фильтрация на берегу реки также создает дополнительный барьер для уменьшения прекурсоров (органических веществ, таких как водоросли, торф, танин, листья, затопленные гниющие деревья, нефть с лодок и т.  д.), которые могут образовывать побочные продукты дезинфекции во время обработки.

Впускные экраны в галерее инфильтрации

. а другой представляет собой непрерывную клиновидную проволоку, обернутую вокруг каркаса из ребер из нержавеющей стали (в центре). Как правило, расстояние между сетками, намотанными проволокой, составляет 1/8 дюйма, а перфорация с машинными прорезями имеет ширину от 1/4 – 3/8 дюйма. (справа) Вы также можете видеть за копейкой каркас из ребер, к которому прикреплена проволока).0003

ПРИМЕЧАНИЕ. В слайд-шоу есть больше изображений различных экранов.

Краткая история коллекторной скважины Рэнни

Скважина названа в честь ее изобретателя, инженера-нефтяника Лео Рэнни. В начале 1920-х годов он построил свою первую нефтесборную скважину на нефтяном месторождении в Техасе. Его идея заключалась в том, что он мог бы собрать большее количество нефти, выкопав одну большую скважину (кессон), а затем горизонтально пробивая из кессона с помощью гидравлических домкратов коллекторные трубы с прорезями в нефтеносные пласты, богатые нефтью.
