Порядок подключения высоковольтных проводов ВАЗ — A116.RU

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

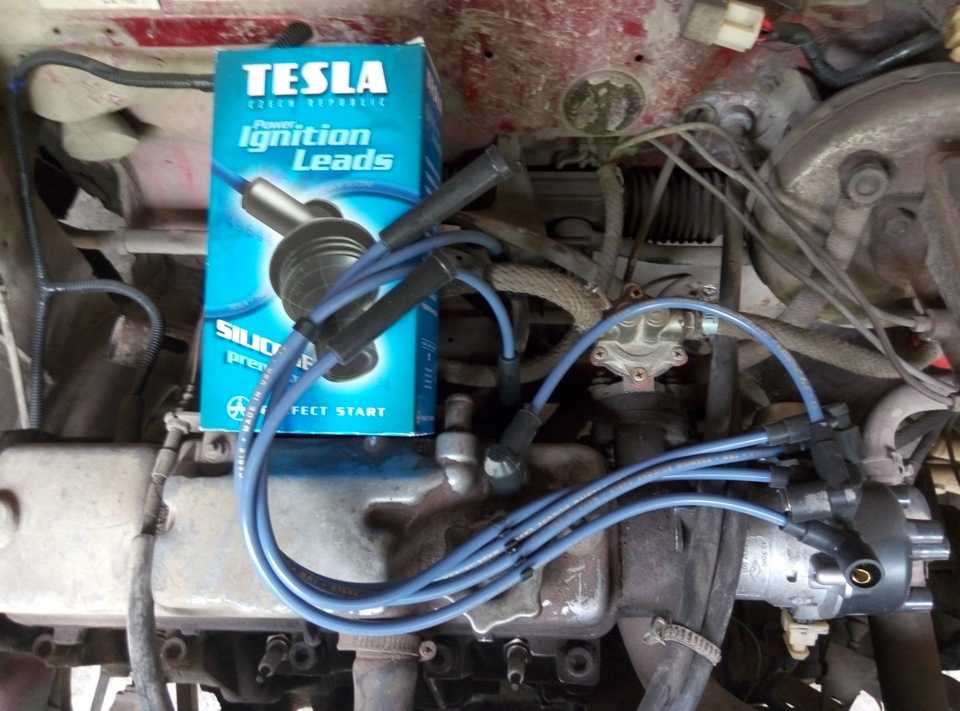

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!

Устройство и порядок подключения высоковольтных проводов

Назначение высоковольтных проводов

Высоковольтные провода служат для передачи импульсов электричества высокого напряжения от катушки к свечам зажигания.

Основные требования к высоковольтным проводам автомобиля

Высоковольтные провода должны быть прочными и устойчивыми к агрессивной среде. Основная задача высоковольтных проводов передавать электрические импульсы во-что бы то не стало, независимо от температурного режима, и других условий под капотом автомобиля.

К высоковольтным проводам следует уделять столько внимание, сколько они этого требуют, ведь от них зависит работа двигателя, электронных систем автомобиля, и даже некоторые устройства. Не редко повреждения или неисправность высоковольтных проводов может привести к неравномерной работе двигателя, т.е. двигатель начнет «троить». Что означает

троит двигатель?

Высоковольтные провода состоят из токопроводящей жилки, защитного слоя (его еще называют изоляцией), специальных металлических контактов и колпачков. Существует несколько видов высоковольтных проводов. К обычному (дешевому) относится тип проводов, который состоит из многожильного провода с толстой изоляцией. Сопротивление таких высоковольтных проводов равно нулю, что не правильно влияет на работу катушки зажигания.

Второй дорогой тип высоковольтных проводов состоит из нити размещенной по центру покрытой ферропластом сверху, которой намотана железоникелевая проволока. У этого типа высоковольтных проводов достаточное сопротивление, что значительно снижает радиопомехи и подходит для нормальной работы катушки зажигания. Для еще большего уменьшения радиопомех используют повышенную изоляцию. Следует отметить, что правильный

порядок подключения высокольтных проводов играет важную роль в нормальной работе системы зажигания двигателя.

Изоляция высоковольтных проводов предназначена для предотвращения утечек электрического тока и изоляции жилы от влаги и других загрязнителей. Изоляция бывает однослойной и многослойной.

Металлические контакты высоковольтных проводов (наконечники) служат для установки соединения между жилами проводов и гнездами свечи зажигания и трамблером.

Требования к наконечникам высоковольтных проводов:

Обеспечение надежного контакта с жилок провода;
Надежные и прочные крепления;
Достаточная коррозионная устойчивость и качественная изоляция.

Колпачки высоковольтных проводов обеспечивают герметичность соединений контактов, защищая места соединений от воздействия влаги и утечек тока.

Порядок подключения высоковольтных проводов: проверка и замена высоковольтных проводов

Для проверки провода, вам понадобится мультиметр-тестер, мс помощью которого вы сможете замерить сопротивление проводов — которое должно быть не более 20 КоМ (как правило провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода выше 20 Ком — он подлежит замене. Тщательно осмотрите провода на предмет износа. При установке проводов не допускайте перегибов, перекосов или натяжки проводов.

1. Порядок подключения высоковольтных проводов Daewoo Lanos, Daewoo Nexia (Дэу Ланос, Дэу Нексия)

2. Порядок подключения высоковольтных проводов переднеприводных автомобилей ВАЗ 2108, ВАЗ 2109

Неисправности высоковольтных проводов

К основным неисправностям высоковольтных проводов можно отнести разрыв электрической цепи и утечку тока.

Причины неисправности: неаккуратное снятие провода, плохое соединение, окисление и в последствие разрушение жилки провода высокого напряжения. Утечка тока происходит вследствие попадания в соединение влаги. При минусовой температуре изоляция высоковольтных проводов становится жесткой и риски повреждения проводов возрастают. Срок эксплуатации тоже влияет на износ высоковольтных проводов. Ведь при работе двигателя возникает вибрация, которая воздействует на все соединения, банально разбалтывая их. Также на соединения оказывает влияние повышенная температура, которая исходит от двигателя.

Типы высоковольтных разъемов и меры предосторожности при использовании

Выпуск: 24 августа 2022 г., T.P.

Некоторое тестовое оборудование требует повышения напряжения до 100 В переменного тока для получения высокого напряжения. В электромобилях напряжение инверторов и аккумуляторных цепей увеличивается с увеличением напряжения двигателей. Знакомое высоковольтное оборудование включает рентгеновские аппараты (рентгенодиагностическое оборудование). Рентгеновские трубки, используемые в медицинских рентгеновских аппаратах и анализаторах, представляют собой вакуумные трубки, которые необходимо заменять после определенного периода эксплуатации. Рентгеновская трубка и высоковольтный источник питания подключаются через высоковольтные разъемы для обеспечения легкой взаимозаменяемости. Таким образом, высоковольтные разъемы обычно используются для подключения высоковольтных устройств, используемых в медицинском, научном и аналитическом оборудовании, чтобы упростить их использование и сократить объем обслуживания.

В этом разделе описаны типы высоковольтных разъемов, безопасных и надежных для использования в высоковольтных цепях, а также меры предосторожности при их использовании.

Высоковольтные соединители позволяют легко устанавливать/демонтировать высоковольтную проводку, устраняя необходимость в винтовом креплении, используемом в обычных проводных соединениях. Таким образом, высоковольтные устройства (например, рентгеновские трубки, ФЭУ, пьезоэлементы, МКП, электронные и ионные пучки) могут быть легко заменены или заменены, а оборудование может быть легко перемещено или перемещено. С помощью высоковольтных соединителей можно быстро и легко выполнить проводные соединения для замены и перемещения оборудования в лабораториях, на предприятиях и на заводских производственных линиях.

Существует много типов высоковольтных соединителей и приложений для высокого напряжения, включая передачу электроэнергии и использование высокого напряжения в медицинских и научных целях. Высоковольтные разъемы используются для простого подключения и отключения при монтаже проводки для подачи высоковольтного электричества от источника питания к устройству. Их можно разделить на три основных типа в зависимости от типа используемого высоковольтного кабеля.

• Неэкранированные кабельные разъемы высокого напряжения

К ним относятся высоковольтные соединители, используемые для одножильных высоковольтных кабелей без экрана, высоковольтных силиконовых кабелей и высоковольтных тефлоновых кабелей. Общего стандарта не существует, вместо этого используются специализированные разъемы, уникальные для высоковольтных устройств и производителей разъемов.

• Соединители коаксиальных высоковольтных кабелей

Высоковольтные разъемы, такие как BNC, MHV или SHV, используются для соединения экранированных одножильных коаксиальных кабелей. Хотя можно использовать другие разъемы для коаксиальных кабелей, такие как SMA, SMB и SMC, их нельзя использовать для приложений с очень высоким напряжением. Существуют также проприетарные высоковольтные разъемы производителей разъемов, которые используются в качестве стандартов де-факто в определенных приложениях.

• Соединители для многожильных высоковольтных кабелей

Разъемы многожильных высоковольтных кабелей

используются для рентгеновских трубок, электронных пучков, ионных пучков и т. Д. Для медицинского рентгеновского оборудования разъемы стандартизированы JIS или другими аналогичными стандартами.

Общие типы разъемов высокого напряжения включают

Miniature High Voltage (MHV)

MHV, также называемый BNC-HV (высоковольтный BNC), представляет собой высоковольтный разъем, используемый для подключения высоковольтных коаксиальных кабелей к различным устройствам.
При передаче высокочастотной мощности электричество не может быть успешно передано, если подключены коаксиальные кабели и разъемы с разными характеристическими сопротивлениями. Поэтому коаксиальные кабели и разъемы с соответствующими импедансами должны быть правильно подключены.
Хотя разъемы MHV похожи на разъемы BNC, их можно использовать при более высоких напряжениях, чем разъемы BNC. Хотя кажется, что разъемы MHV могут подключаться к разъемам BNC, они не могут быть соединены друг с другом из-за их разных выступов. (Некоторые офисы запрещают использование разъемов MHV, поскольку их можно принудительно подключить.)

Safe High Voltage (SHV) Разъемы

SHV представляют собой высоковольтные разъемы для коаксиальных кабелей, которые можно использовать при более высоких напряжениях, чем разъемы MHV. Вилка соединителя SHV сконструирована таким образом, что изоляция, окружающая центр коаксиального участка, выступает за пределы центрального электрода, тем самым увеличивая путь утечки между центральным контактом и экраном внешнего проводника.
Поэтому их нельзя подключать к разъемам MHV или BNC.

Краткое описание высоковольтных разъемов для коаксиальных кабелей

Высоковольтные соединители для коаксиальных кабелей включают соединители BNC, MHV и SHV, а также соединители HN и соединители конкретного производителя. Спецификации этих разъемов приведены ниже. Пожалуйста, проверьте требуемые характеристики перед использованием, так как они могут различаться у разных производителей. Коаксиальные кабельные высоковольтные разъемы применяются в измерителях зондового типа (датчиках излучения), например, для соединения зонда с основным блоком коаксиальным кабелем.

**Высоковольтные разъемы для коаксиальных кабелей**
Тип	БНК	МХВ	ШВ	ХН
Номинальное напряжение *	500 Вэфф	1600 Вскз	3500 Вскз	1500 Вскз
Полное сопротивление	50 Ом	50 Ом	50 Ом	50 Ом
Частота	от 0 до 4 ГГц	от 0 до 300 МГц	от 0 до 300 МГц	от 0 до 4 ГГц
	Штык	Штык	Штык	Резьбовой
Стандартный	JIS-C-5412, MIL-C-3608, MIL-C-39012	МИЛ-С-39012	МИЛ-С-39012	МИЛ-С-3643

Меры предосторожности при использовании * Номинальное напряжение является стандартным значением.
MHV и SHV доступны от производителей разъемов для выхода 5 кВ.
Matsusada Precision использует розетки MHV или SHV с выходным напряжением 5 кВ для высоковольтного источника питания.
Мы предлагаем кабели с вилками MHV и SHV для выхода 5 кВ, как в стандартной комплектации, так и продаются отдельно.
При использовании разъемов MHV или SHV других производителей проверьте их допустимое напряжение.

Стандарты для высоковольтных разъемов, используемых в рентгеновском оборудовании

Хотя большинство высоковольтных разъемов продаются на основе оригинальных конструкций производителей, высоковольтные разъемы для генераторов рентгеновского излучения, используемых в медицинской рентгенографии, стандартизированы JIS Z4731 или другие подобные стандарты.
Существует два типа контактов, 3-контактные и 4-контактные, подключаемые через соответствующие вилки и розетки. Они не взаимозаменяемы. В случае с 3 контактами каждый вывод определяется как C (общий), L (нить для большого фокуса) и S (нить для малого фокуса). G (сетчатый электрод) добавлен в 4-контактном типе. Соединители для медицинского рентгеновского оборудования представляют собой прямые штекеры с выступами для предотвращения неправильного вставления.
Аналогичный соединитель, называемый федеральным стандартом, используется во всем мире.
Высоковольтные разъемы R24, R10 и R30 с коническими высоковольтными штекерами используются в научных рентгеноанализаторах. Вилка имеет три концентрических электрода на конце и не имеет ориентации. R10 используется для напряжения до 100 кВ, R24 — до 160 кВ, R30 — до 210 кВ.

Основное различие между использованием низковольтного и высоковольтного электричества заключается в том, что при использовании высоковольтного электричества необходимо соблюдать осторожность в отношении безопасности. Опасности коммерческих линий на 100 В несравнимы с опасностями высоковольтного электричества. Поэтому обязательно нужно тщательно проверить, не оголены ли электроды. В зависимости от высоковольтного разъема, если он не подключен осторожно, контакты могут погнуться, а клеммы могут соприкоснуться друг с другом, что приведет к короткому замыканию или даже отключению. Поэтому необходимо тщательно проверять клеммы разъема на наличие изгибов или деформаций во время планового технического обслуживания и перед подключением.

Даже если стандарты разные, некоторые коннекторы можно подключать через принудительную вставку. Такая ситуация имеет место, когда формы соединителей аналогичны. Кроме того, при наличии нескольких разъемов могут возникнуть ошибки при подключении. И в этом случае короткое замыкание или неправильное подключение высоковольтной цепи может привести к отказу, который может привести к полному выходу оборудования из строя.
Кроме того, при загрязнении поверхностей вилки и розетки может возникнуть утечка тока из-за их высоковольтных характеристик. Поэтому разъемы следует периодически очищать, чтобы предотвратить повреждение изоляции. Смазка обычно используется в разъемах типа R24; следовательно, их необходимо периодически смазывать.

К другим проблемам относятся острые металлические частицы на высоковольтных кабелях и разъемах, которые могут создавать отверстия в изоляционном материале и вызывать короткие замыкания. Если поблизости есть легковоспламеняющийся предмет, может возникнуть пожар. Высокое напряжение может эффективно передавать значительное количество энергии, но неправильное соединение или короткое замыкание могут привести к серьезным последствиям; поэтому должны быть приняты соответствующие меры для предотвращения таких происшествий.

При использовании того же количества энергии более высокое напряжение уменьшит ток. Если ток низкий, количество проводников, используемых в цепи, может быть уменьшено, что приводит к снижению веса и подавлению тепловыделения. Однако высокое напряжение вместо низкого тока увеличивает риск короткого замыкания из-за примесей в воздухе просто из-за близости положительного и отрицательного проводов. При использовании высоковольтного электричества поддержание соответствующего расстояния между проводами является важным конструктивным фактором. Будут случаи, когда проводка не будет работать так же, как проводка низкого напряжения. Наряду с пониманием опасности высоких напряжений необходимо попытаться воспользоваться их преимуществами, поскольку они могут передавать огромное количество энергии с небольшим током.

Чтобы различать проводку обычных свинцово-кислотных аккумуляторов на 12 В и 24 В в гибридных автомобилях и электромобилях, высоковольтные цепи состоят из оранжевых кабелей для облегчения идентификации. Оранжевые кабели используются для подключения литий-ионных аккумуляторов, двигателей, инверторов и бортовых зарядных устройств.

Ожидается, что по мере того, как мир движется к безуглеродному обществу, электромобили (EV) получат более широкое распространение во всем мире. Время зарядки аккумуляторов электромобилей можно сократить, если зарядное устройство может обеспечивать большую мощность. Цепи высокого напряжения можно использовать для уменьшения зарядного тока, тем самым уменьшая количество материалов, используемых в зарядных устройствах и электромобилях. Поэтому ожидается, что спрос на высоковольтные разъемы для зарядки электромобилей в будущем значительно возрастет. Хотя высоковольтные коаксиальные кабели в настоящее время не используются для подзарядки электромобилей, мы ожидаем, что в будущем они будут использоваться в приложениях, которые еще не предполагались, например, для передачи информации во время подзарядки.

Многие производители различных типов высоковольтных разъемов продают свою продукцию. Ниже приведены основные производители высоковольтных разъемов.

Matsusada Precision

Мы производим высоковольтные разъемы, уникальные для производителей высоковольтных источников питания. Безопасные и надежные разъемы стандартизированы для каждого напряжения.
Посетите эту страницу , чтобы ознакомиться с высоковольтными разъемами и кабелями, предлагаемыми Matsusada Precision.

To-Conne Co., Ltd.

To-Conne — японский производитель разъемов, таких как MHV и SHV, и жгутов для коаксиальных кабелей.

ТАДЖИМИ ЭЛЕКТРОНИКС КО., ЛТД.

Tajimi Electronics является специализированным производителем разъемов для коаксиальных и оптических кабелей, а также производит разъемы для высоковольтных коаксиальных кабелей.

LEMO

LEMO — швейцарский производитель разъемов. Они специализируются на производстве круглых соединителей и используют уникальную самофиксирующуюся систему «тяни-толкай», которая позволяет легко соединить и разъединить одним касанием. Мы в Matsusada Precision также используем эту систему в некоторых наших пьезоэлектрических драйверах.

Amphenol Corporation

Amphenol — американский производитель, базирующийся в Коннектикуте, специализирующийся на соединителях.
Они производят широкий спектр разъемов для аэрокосмического оборудования, телекоммуникационного оборудования и электромобилей.

Dielectric Sciences, Inc.

Dielectric Sciences — американский производитель высоковольтных разъемов, базирующийся в Массачусетсе.
Они также производят высоковольтные разъемы для рентгеновского оборудования.

GES High Voltage, Inc.

GES — немецкий производитель, специализирующийся на высоковольтных разъемах. Они производят различные одно- и многоконтактные высоковольтные соединители для промышленных применений, таких как оборудование для производства полупроводников и циклотроны; их продукция может выдерживать до 100 кВ постоянного тока.

Yazaki Corporation

Yazaki Corporation производит и продает высоковольтные разъемы, которые в основном используются в высоковольтных цепях автомобилей.

Кабельные муфты ВН Наконечники | Термоусадка высокого напряжения 11 кВ 33 кВ

Высоковольтные кабельные муфты среднего напряжения | Кабельные наконечники | Кабельные разъемы | Распространяется со стока | Великобритания и экспортные продажи

Thorne & Derrick распространяет самый широкий ассортимент из MV Высоковольтные кабельные муфты, наконечники и соединители от производителей, включая 3M , Prysmian, Nexans Euromold , Elastimold, Pfisterer CONNEX и SEANEX и термоусадочные полимерные системы.

Кабельные принадлежности с термоусадкой, холодной усадкой, вставными и надвигающимися кабелями позволяют соединять, заканчивать и подключать кабели 11 кВ-33 кВ и 66 кВ-132 кВ к распределительным устройствам с масляной, воздушной или газовой изоляцией, трансформаторам, двигателям и воздушным линиям, распределяющим электроэнергию на среднее/высокое напряжение.

Thorne & Derrick имеет большие запасы муфт и концевых муфт 11 кВ 33 кВ 66 кВ, подходящих для кабелей из сшитого полиэтилена, поливинилхлорида и этиленпропиленового каучука, как с термоусадкой, так и с технологией холодной усадки, для обслуживания требований к силовым кабелям среднего и высокого напряжения в Великобритании и других странах. .

Высоковольтные муфты и муфты | Термоусадка

Повышенная надежность и повышенная безопасность при сниженных затратах
Nexans JTS — это новое поколение высоковольтных кабельных муфт для соединения силовых кабелей 11 кВ/24 кВ и силовых кабелей среднего/высокого напряжения до 33 кВ/42 кВ. ) бронированные или небронированные кабели с экраном из медной проволоки, медным или алюминиевым ленточным экраном.
Трехслойная многослойная трубка – быстрая установка с уменьшенным количеством компонентов и термоусадкой, уменьшающая объем ошибки фуганка
Compact – короткое и узкое термоусадочное соединение обеспечивает компактность установки
Надежность – толстостенная тепловая трубка для превосходной механической прочности, герметичности и ударопрочности
Механические соединители со срезным болтом – быстрое и эффективное электрическое соединение и соединение проводников без использования обжимных инструментов
➡ Скачать Nexans JTS | Соединения СН ВН | Каталог термоусадки
➡ Смотреть видео | Кабельные муфты Nexans JTS HV
<noscript><img loading='lazy' src='/800/600/http/asconacenter.ru/wp-content/uploads/79e24a4d86980040c2952b679aaab6cc.jpg' /></noscript> youtube.com/embed/HxHxgn9pw1I?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>
Система кабельных соединений Nexans JTS теперь представляет собой наиболее конкурентоспособный по стоимости вариант для энергетических подрядчиков: кабельные муфты среднего и высокого CENELEC HD629.1. Признанный во всем мире стандарт качества обеспечивает надежность энергосистемы и снижение количества отключений при установке в соответствии с инструкциями производителя компетентными кабельными соединителями.
Nexans JTS | Соединения ВН | 11кВ 33кВ | Термоусадочные кабельные муфты для силовых кабелей высокого напряжения – цельная кабельная муфта с трехслойной трубкой (управление напряжением | изоляция | проводящая)
Nexans MONO — это линейка высоковольтных концевых муфт со встроенным термоусадочным полем для контроля напряжения и изоляционной трубкой, препятствующей скольжению, которая может выдерживать влажность, экстремальные температуры, УФ-излучение и сильно загрязненную среду.
Нексанс МОНО | Концевые муфты высокого напряжения | 11кВ 33кВ | Термоусадочные кабельные муфты для силовых кабелей высокого напряжения
➡ Скачать | Нексанс МОНО | Концевые муфты СН ВН | Каталог
➡ Смотреть видео | Кабельные муфты Nexans MONO HV

Соединения и муфты холодной усадки
Более быстрая и простая установка и долговременная надежность, обеспечиваемая превосходной защитой от воздействия окружающей среды, Кабельные аксессуары 3M для кабелей среднего напряжения холодной усадки обеспечивает повышенную эффективность и производительность, а также значительную экономию средств.
Использование кабельных концевых муфт 3M с холодной усадкой типа QT111 демонстрирует гибкость и простоту заделки кабелей среднего и высокого напряжения — более короткая установочная длина концевой заделки позволяет компактно подключать кабели к электрооборудованию 11 кВ/33 кВ, 15 кВ и 66 кВ. Отсутствие необходимости в нагреве или инструментах обеспечивает более быструю и легкую установку.
Соединение | Прекратить | Подключение кабелей среднего и высокого напряжения MV HV
Особенности и преимущества
Герметичное уплотнение кабеля – Высоковольтное соединение или концевая муфта сохраняет упругость и давление после длительного старения и воздействия внешних загрязнений
Гибкая холодная усадка – соответствует допускам на радиус изгиба всех производителей силовых кабелей и рекомендациям
Надежность – высокое сопротивление изоляции в сухом и влажном состоянии для непосредственного заглубления кабеля или заделки на открытом воздухе
Кабельные наконечники для наружной установки – отличная устойчивость к озону и ультрафиолетовому излучению
Универсальность – Соединения или муфты холодной усадки устанавливаются быстро и подходят для кабелей различных размеров
Надежный – проверенная долговременная надежность и безопасная работа при температуре перегрузки в сетях СН ВН
Time Efficient – сокращение времени установки фуганка по сравнению с термоусадкой, электроизоляцией или смолы
В следующем видеоролике демонстрируется процесс установки муфт холодной усадки на экранированные кабели среднего и высокого напряжения.
➡ Смотреть видео | Кабельные муфты высокого напряжения 3M холодной усадки

Концевые муфты силовых кабелей для электрических систем среднего и высокого напряжения с использованием холодной усадки 3M | Силиконовая резина холодной усадки QT-III специально разработана как материал с высокой устойчивостью к дорожкам и гидрофобностью (водоотталкивающим действием), чтобы практически обеспечить длительный срок службы кабельной заделки для внутренних и наружных кабелей среднего и высокого напряжения (СН ВН).
Соединители Euromold |
Марка Nexans
Thorne & Derrick – сертифицированные дистрибьюторы и поставщики . Соединители Euromold Nexans – полностью экранированные компактные разъемные кабельные соединители для подсоединения кабелей среднего/высокого напряжения к втулкам электродвигателя, трансформатора или распределительного устройства, чтобы обеспечить безопасное прикасание кабельное соединение с возможностью отключения полимерных кабелей. (ЭПР из сшитого полиэтилена).
Ассортимент разъемных соединителей Euromold изготовлен из высококачественной резины EPDM и включает коленчатые, прямые и тройниковые соединители, дополненные полным набором вводов 11-33 кВ. Разъемные соединители обычно используются для заделки и подключения кабелей к распределительным устройствам с элегазовой изоляцией (КРУЭ) и цепям, распределяющим электроэнергию среднего и высокого напряжения на 6,6 кВ, 11 кВ, 33 кВ и 66 кВ среднего/высокого напряжения.
Разъемные разъемы | Крупные запасы соединителей Nexans Euromold (EPDM) в Великобритании | Также термоусадочные и накладные муфты и муфты холодного применения для силовых кабелей и систем среднего напряжения
Соединители Connex |
Торговая марка Pfisterer
Кабельные соединители Pfisterer MV CONNEX предназначены для заделки кабелей среднего/высокого напряжения во втулках с внутренним конусом на распределительных устройствах с элегазовой изоляцией, кольцевых главных блоках RMU, трансформаторах, преобразователях и конденсаторах, обычно распределяющих электричество 33 кВ/52 кВ — в зависимости от вводов СН диапазон размеры доступны для концевой заделки полимерных кабелей с изоляцией из сшитого полиэтилена/этиленпропиленового каучука, скрученных или полосовых полупроводников, экранов из медной проволоки/ленты, а также с броней или без нее.
Заглушки с внутренним конусом | Большие складские запасы Pfisterer CONNEX Connectors & Cable Terming 33kV MV HV в Великобритании | Также разрядники и вводы для силовых кабелей и систем среднего напряжения
➡ В следующем видеоролике представлен обзор процедуры установки соединителей CONNEX для концевой заделки кабелей среднего/высокого напряжения (MV-HV), производимых Pfisterer и имеющихся на складе Thorne & Derrick. или Совместные услуги обучения, пожалуйста, позвоните нам, чтобы обсудить.

Соединение кабелей 11 кВ 33 кВ
Кабельные наконечники и муфты для использования в системах распределения электроэнергии среднего напряжения должны устанавливаться только обученными и компетентными монтажниками в соответствии с инструкциями производителя по установке. кабели среднего/высокого напряжения, обслуживаемые производителем, при условии обучения кабельных соединителей.

Перед началом монтажа кабельных муфт на 11 кВ и 33 кВ убедитесь, что вокруг рабочей зоны предполагаемого места соединения имеется достаточно места для соединения, чтобы можно было выполнять безопасные и эффективные операции по соединению кабелей.0224 инструменты для резки и обжима кабеля .

Определите фазы и проверьте, не перекрещиваются ли жилы кабелей – установите кабели 11 кВ/33 кВ в прямое положение и правильно выровняйте по уровню без чрезмерного напряжения перед установкой термоусадочных или кабельных муфт холодной усадки .

Заделка жил кабеля

Предпочтения кабельных соединителей и условия установки кабельных соединений и заделок определяют, используется ли для заделки кабельных проводов технология сжатия или срезных болтов. Например, одно- и многожильные силовые кабели среднего/высокого напряжения на напряжение 11 кВ и 33 кВ с многопроволочными медными жилами (класс 1) в соответствии со стандартом BS6622 обычно обжимаются или заканчиваются с помощью гидравлических обжимных инструментов (9). 0224 Cembre HT131-C ) или обжимные инструменты с батарейным питанием ( Cembre B1350-CE ) — эти инструменты Cembre подходят для кабельных наконечников сечением до 400 кв. мм. Для установки кабельных наконечников СН с сечением от 500 кв. мм до 630 кв. мм мы рекомендуем обжимную головку Cembre ECW-h4D в сочетании с гидравлическим ножным насосом PO7000 или переносным электрогидравлическим насосом B70M-P24 24 В.

Серия Pfisterer Sicon , состоящая из кабельных наконечников, клемм и соединителей с механическим срезным болтом подходят для соединения и концевой заделки высоковольтных кабелей СН до 66 кВ с медными или алюминиевыми жилами (скрученными круглыми, сплошными, секторными) без использования обжимных инструментов – при монтаже не используются специальные инструменты для соединения. Бесступенчатые кабельные наконечники со срезным болтом не имеют заранее заданных точек излома в резьбе, что обеспечивает достижение оптимальной нагрузки на резьбу без выступов или необходимости опиливания проводника соединителем MV HV.
