Подсветка заднего номера автомобиля ВАЗ 2114, схема
Задний номер автомобиля ВАЗ 2114 (2113) подсвечивают два фонаря, установленных в нижней части задней двери (двери багажника).
Рассмотрим схему их подключения, а так же как они включаются и выключаются, откуда на них подается «плюс», где их «минус», какие лампы устанавливаются в них.
Схема подключения подсветки заднего номера автомобиля ВАЗ 2114 (2113)
Подсветка заднего номера (заднего номерного знака) автомобиля ВАЗ 2114 (2113), схема подключенияОписание схемы
— Подсветка заднего номера (номерного знака), является частью большой электрической цепи включения наружного освещения автомобиля ВАЗ 2114 (2113).
— Напряжение в электрическую цепь включения ламп фонарей подсветки заднего номера на автомобилях ВАЗ 2113, 2114 подается с плюсового вывода АКБ, через вывод «B+» генератора на переключатель наружного освещения. Зажигание при этом не включается.
— Для включения подсветки номера необходимо нажать на спаренную клавишу переключателя наружного освещения, после чего включаются габаритные огни в передних фарах и задних фонарях автомобиля, и вместе с ними загораются фонари подсветки заднего номера.
— Фонарей подсветки два, но запитаны они через один серый, переходящий в черно-желтый, провод. Который тянется от монтажного блока (колодка Х9/вывод 11) через весь салон (под обивкой потолка по левому борту) и дверь багажника автомобиля на фонари.
— Масса фонарей — черный провод, который крепится на кузов (рядом с ними).
— Электрическая цепь защищена предохранителем F10 (7,5А) в монтажном блоке. На нем также «висят» габариты левого борта автомобиля (габариты правого борта защищает предохранитель F11 7,5 А).
— В электрическую цепь включения подсветки номерного знака может быть включено реле контроля исправности ламп, установленное в монтажном блоке. Если его нет, то должна быть установлена перемычка, обеспечивающая коммутацию нужных контактов.

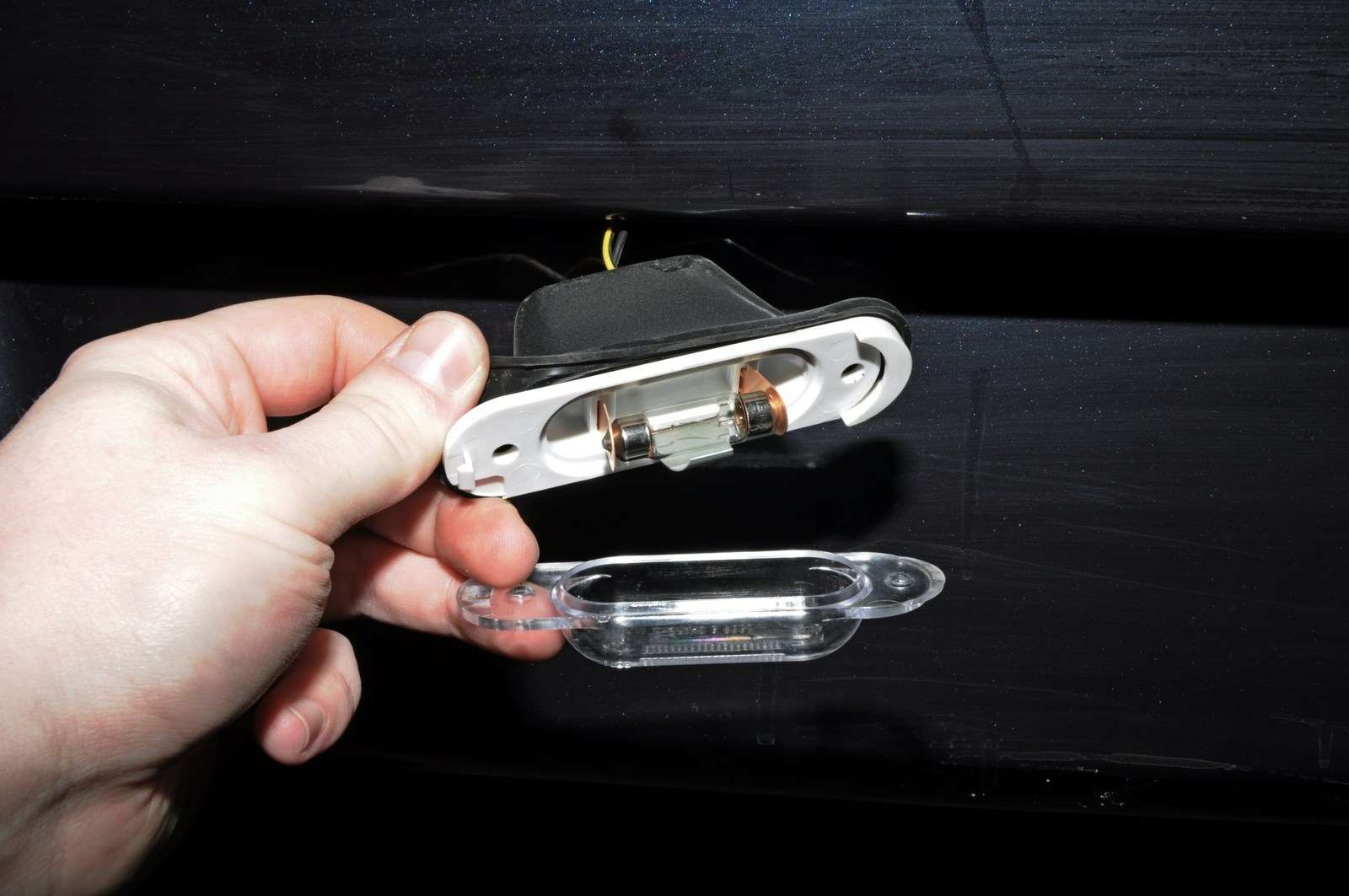

— Номер фонаря подсветки заднего номера в каталоге — 2108-3717010-10.
— Лампа фонаря А 12-21-1 (C5W).
Примечания и дополнения
— Исправность фонарей подсветки номерного знака — одно из обязательных условий для допуска автомобиля к передвижению в ночное и даже, в дневное время.
Поэтому рекомендуется проверять горят они или нет перед каждой поездкой.
