Подогрев сидений в автомобиле – как это работает?

Подогрев сидений устанавливают на свои автомобили практически все современные производители, поэтому удивить подобным новшеством автолюбителей сегодня практически невозможно. Однако остается много вопросов о том, как работает подобная система, действительно ли она приносит пользу и какой вариант подогрева является более практичным. Все эти вопросы постараемся как можно более детально раскрыть ниже.

  • История создания: в поисках истины
  • Основные аспекты установки и функционирования системы подогрева сидений авто
  • Чем можно заменить встроенный в сидение подогрев?
  • Все ли так идеально в обогреве автомобильных сидений: ищем плюсы и недостатки
  • А если сидения нужно охлаждать?

История создания: в поисках истины

По своей сути подогрев автомобильных сидений является электрическим устройством, которое при установке подключается к бортовой сети авто. Необходимость в создании подобной функции возникла очень давно, но придумать современный вариант подогрева получилось не сразу, да и автора этого изобретения сложно назвать.

В спорах за первенство в изобретении такой полезной для автовладельцев системы борются сразу две страны: Америка и Швеция. У первой больше шансов доказать свое новаторство, поскольку именно американцы еще в далеком 1955 году запатентовали подобную идею. Ее официальным автором стал Роберт Баллард. Уже через 10 лет идея подогрева сидений была реализована на автомобиле Cadillac Fleetwood. Для оптимальной работы подогрева сидения были выполнены из специальной углеродной ткани.

Но шведы упорно настаивают на том, что установленный на их автомобиле подогрев был первым, хотя и реализована эта идея была только в 1972 году. Хотя по времени это произошло позднее, нежели в Америке, именно шведский вариант стоит считать более совершенным.

Но все же подобные попытки имели свои недостатки, по причине чего вот уже несколько десятков лет подряд автомобильные конструкторы работают над тем, чтобы создать идеальную систему подогрева сидений. Подобное внимание к функции подогрева сидений со стороны наиболее известных автомобильных концернов не случайно, так как она несколько раз называлась наиболее важным изобретением в автомобиле (ее ставили в один ряд с системой ремней безопасности и турбонаддувом).

Основные аспекты установки и функционирования системы подогрева сидений авто

Зачастую, когда речь идет о подогреве сидений, то имеется в виду встроенный подогрев, который устанавливается непосредственно во внутреннюю часть сидения. Конструкционно такая система включает в себя следующие элементы:

1. Нагревательный элемент. Зачастую в качестве него выступает провод, покрытый сверху тефлоном, и нихромовая спираль.

2. Тканевая оболочка, внутри которой и прячется нагревательный элемент. Эта оболочка чаще всего выполняется из углеродного или тепловолокна.

Для того чтобы все эти элементы начали функционировать, необходимо также иметь стабильное подключение к бортовой электрической сети автомобиля. А вот для того, чтобы конструкция выполняла свои непосредственные задачи, ее монтируют в спинку сидения и его нижнюю часть.

При активации обогреватели сидения, его элементы первоначально нагреваются до температуры в пределах 35-40°С. Понятно, что постоянное обеспечение высокой температуры может стать неприятным для водителя и его пассажиров, поэтому после разогрева температура немного снижается и поддерживается на одном комфортном уровне, который в некоторых установках можно задавать самостоятельно. Зачастую подобные установки также дают возможность отключать одну из частей обогревательной системы – спинку или само сидение (к примеру, если в автомобиле и так относительно тепло, или же водитель хочет немного сэкономить электроэнергию).

Но все же электроника не всегда может дать точный нагрев, и поэтому обогреватели сидений обязательно оснащают термодатчиками. Благодаря им также осуществляется корректировка нагрева.

Важно! Во многих страховых компаниях Америки и Европы существует правило: если в автомобиле их клиента нет подогрева сидений, ему причисляется более высокий коэффициент вероятности наступления страхового случая. Все это говорит о большой пользе подобной системы, по причине чего ее все чаще устанавливают не только автоконструкторы, но и простые любители.

С какими неполадками приходится сталкиваться владельцам авто с подогревом сидений?

В первую очередь это сгоревший обогрев, который попросту не работает. Поскольку все его элементы спрятаны внутри сидения, зачастую определить причину поломки с первого взгляда не получается. Поэтому,

чтобы сразу не приступать к демонтажу и «трепанации» кресла, в котором перестал работать обогрев, следует проверить сохранность предохранителей. Если с ними все хорошо, возможные еще два варианта перегорания системы:

1. Переключатель, который попросту не передает команду о необходимости активации подогрева.

2. Наличие обрыва или перегоревшего участка в самой системе подогрева.

Зачастую ломаются именно переключатели, поскольку к их конструкции большинство производителей относится достаточно небрежно. Убедиться в этом можно и без разбора сидения, хотя если он находится в труднодоступном месте, этого можно и не избежать. Снятие переключателей следует проводить следующим образом:

– снимаем разъем с самого переключателя, для чего легко покачиваем и стягиваем разъем немного вниз;

– внутри обшивки присутствуют стопоры, снять которые получится только при помощи отвертки;

– после этого переключатель должен полностью выйти наружу.

Как только переключатель окажется у вас в руках, вы увидите, что он имеет сразу 3 контакта. Тот, который средний, нам совершенно не интересен, поскольку он отвечает лишь за то, чтобы при необходимости засвечивалась лампочка индикатора работы переключателя. Но вот если не функционируют крайние контакты, здесь, скорее всего, придется прибегнуть даже к разборке самого устройства.

Внутри переключателя находится плата, к которой подсоединяются контакты. Если по тем или иным причинам на нее попала влага или другая жидкость из автомобиля, скорее всего, плата откажет в работе. В таком случае ее стоит аккуратно очистить и хорошенько просушить, после чего плата должна возобновить свою нормальную работу.

Собираем переключатель в обратном порядке.

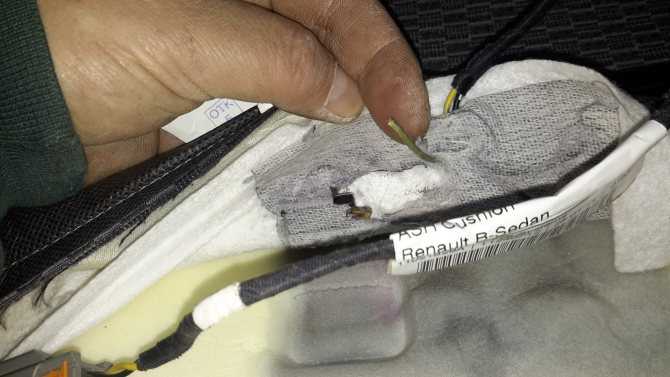

Но если дело не в переключателе, то необходимо будет проверить на целостность, собственно, сам обогрев в сидении. Чтобы осуществить данную процедуру без демонтажа самого сидения, необходимо:

1. До упора отклонить спинку сидения назад.

2. Пальцами ощупать щель между самим сидением и его спинкой и найти место, где крепится обивка спинки, снять ее. После этого ищем все разъемы обогрева и пытаемся их вытащить из сидения, параллельно проверяя их на целостность.

Поскольку занятие это очень сложное и неприятное, от него лучше отказаться, ведь, чтобы вернуть все разъемы на место, сидения все равно придется разобрать. Тем более, что причина неисправности в таком случае будет очевидна.

Как вы могли и сами убедиться, несмотря на все свои достоинства, если подогрев сломается, эту поломку может быть очень трудно устранить. По этой причине мало кто прибегает к ремонту. Вместо этого автовладельцы пытаются найти альтернативные способы обогрева сидений.

Чем можно заменить встроенный в сидение подогрев?

Кроме варианта обогрева, когда нагревательные элементы монтируются внутрь автомобильного сидения, существует также вариант, когда они располагаются сверху сидения в качестве съемной накидки. При этом накидку сегодня принято считать самым простым и доступным каждому вариантом обогрева, который подойдет не только тем владельцам автомобилей, у которых обогрева не было, но и тем, у которых подобная система вышла из строя.

Конструкция подогрева-накидки практически идентична обычной: нагревательный элемент попросту вшивается внутрь специальной ткани (устойчивой к возгоранию и регулярной эксплуатации). В целом же накидка просто крепится крючками или резинками к сидению, что, правда, очень часто приносит водителям дискомфорт – накидка может сползать и перемещаться, поэтому приходится додумывать свои способы крепления.

Питается подогрев-накидка от обычного прикуривателя, что и просто, и экономно. Тем не менее, зачастую подобные приспособления не отличаются длительным сроком службы, поскольку через 2-3 сезона они попросту перегорают. Помимо этого, для постоянного использования обогрева сидения приходится приобретать разветвитель гнезда прикуривателя.

К недостаткам накидок можно отнести также и то, что их цвет очень трудно подобрать к салону автомобиля. Также они обладают только двумя степенями регулировки (хотя сегодня производители пытаются ликвидировать этот недостаток), на одном из которых в попу может жечь, а во втором она будет еле чувствовать исходящее от устройства тепло. Однако в тех случаях, если установка внутреннего обогрева сидения является недоступной, этот вариант является прекрасной и дешевой альтернативой.

Все ли так идеально в обогреве автомобильных сидений: ищем плюсы и недостатки

Согласитесь, садиться зимой на прогретое сидение в разы приятнее, нежели на задубевшее. Особенно это актуально для автомобилей с кожаными чехлами на сидениях, где кожа в зимнее время просто чрезмерно натягивается холодом и причиняет дискомфорт как водителю, так и его пассажирам.

Тем не менее, несмотря на внешнюю позитивность такого устройства, многие медицинские светила проводят исследования, доказывающие негативное влияние подогрева на здоровье водителя, который регулярно его использует. В частности, регулярное воздействие тепла может вызвать не только импотенцию, но и полное бесплодие. По этой причине, даже при наличии подогрева, пользоваться им нужно как можно реже, особенно если у вас в автомобиле присутствует тканевое покрытие сидений, которое в принципе достаточно быстро прогревается от человеческого тепла.

Во избежание «перегрева» особенно важно устанавливать на обогрев дополнительный датчик, который будет отключать подогрев через определенное количество времени езды.

А если сидения нужно охлаждать?

Зимой в салоне все мерзнут, но вот летом ситуация становится с точностью противоположной – каждый водитель и пассажир автомобиля мечтает о дополнительном источнике охлаждения. Эту проблему очень грамотно взяли в проработку японские специалисты компании под названием «Thanko» и уже успели выпустить на широкий рынок свои собственные разработки, которые позволяют осуществлять охлаждение сидений автомобиля.

Важно! Пока данной функцией могут пользоваться только владельцы автомобилей Nissan Patrol, где система охлаждения сидений является штатной.

По отзывам подобная система является прекрасным дополнением кондиционера. Ведь если летом температура сидений доходит до 60°С, общая система охлаждения не способна в очень короткий период времени охладить весь салон со всеми его элементами. При наличии дополнительного охлаждения сидений, в первую очередь «остывают» именно они, а потом уже водитель начинает чувствовать эффект от кондиционера.

Как же функционирует система охлаждения? Ее основой является обычная вода, которая благодаря наличию холодильной сумки охлаждается, а при помощи насоса – прокачивается по всему сидению, тем самым охлаждая его. Для того чтобы использовать систему, в нее необходимо залить 1,5 литра предварительно охлажденной воды. При этом шланг крепится непосредственно к горлышку бутылки, а работа насоса активируется от прикуривателя.

Как утверждают производители, эффективность работы такой системы может дотягивать до 6-8 часов. При этом охлаждение практически не потребляет энергию автомобиля, что является хорошей экономией (особенно если отказаться от кондиционера). Правда, стоит такая установка недешево – около 200 у.е.

Современная автомобильная индустрия преподносит автовладельцам все больше полезных подарков, которые делают процесс вождения максимально комфортным. Правда, в случае с системой охлаждения необходимо быть максимально осторожным, чтобы не столкнуться с проблемами со здоровьем.

Как сделать подогрев сидений на автомобиле? –

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье раз­бе­рём­ся, как сде­лать подо­грев сиде­ний на авто­мо­би­ле. Рас­смот­рим какие быва­ют ком­плек­ты для уста­нов­ки подо­гре­ва сиде­ний, их пре­иму­ще­ства и недо­стат­ки. Это помо­жет опре­де­лить­ся, какой ком­плект луч­ше выбрать для сво­ей маши­ны. Здесь подроб­но опи­сан прин­цип рабо­ты подо­гре­ва сиде­ний, про­цесс уста­нов­ки и под­клю­че­ния нагре­ва­тель­ных эле­мен­тов, даны сове­ты по пра­виль­ной эксплуатации.

Подо­грев сиде­ний явля­ет­ся хоро­шим допол­не­ни­ем авто­мо­би­ля, уве­ли­чи­ва­ю­щим ком­форт, и уста­нав­ли­ва­ет­ся на доро­гие авто­мо­би­ли или на любые моде­ли, как допол­ни­тель­ная опция. Если подо­гре­ва сиде­ний нет в ком­плек­та­ции транс­порт­но­го сред­ства, ком­плект для уста­нов­ки подо­гре­ва мож­но при­об­ре­сти отдель­но. Это может быть как мяг­кая под­лож­ка с нагре­ва­тель­ны­ми эле­мен­та­ми внут­ри, кото­рая уста­нав­ли­ва­ет­ся поверх обив­ки сиде­ния и под­клю­ча­ет­ся к при­ку­ри­ва­те­лю, так и ком­плект для уста­нов­ки под обив­ку сиде­ний. В этой ста­тье мы будем рас­смат­ри­вать, как сде­лать подо­грев сиде­ний при помо­щи ком­плек­та, кото­рый уста­нав­ли­ва­ет­ся под любую обив­ку сиде­ний (искус­ствен­ную, нату­раль­ную кожу или тек­стиль). Это очень тон­кие нагре­ва­тель­ные эле­мен­ты, око­ло 1.5 мм тол­щи­ной, кото­рые никак не ощу­ща­ют­ся, пока не включены.

Содер­жа­ние статьи:

  • Какие типы подо­гре­ва сиде­ний бывают?
  • Как рабо­та­ет подо­грев сидений?
  • Под­го­тов­ка к уста­нов­ке подо­гре­ва сидений
  • Сня­тие сиде­ний и обивки
  • Уста­нов­ка нагре­ва­тель­ных элементов
  • Под­клю­че­ние про­вод­ки подо­гре­ва сидений
  • Сбор­ка, уста­нов­ка и про­вер­ка сиде­ний с подогревом

Эта ста­тья име­ет общий харак­тер и при­го­дит­ся как инструк­ция для уста­нов­ки подо­гре­ва сиде­ний на любую маши­ну.  В опи­са­нии к уста­но­воч­но­му ком­плек­ту Вы може­те про­чи­тать, что он пред­на­зна­чен для про­фес­си­о­наль­ной уста­нов­ки опыт­ным спе­ци­а­ли­стом. Одна­ко, про­цесс уста­нов­ки досту­пен и про­сто­му авто­лю­би­те­лю. Важ­но вни­ма­тель­но изу­чить инфор­ма­цию, при­ве­дён­ную в дан­ной ста­тье и делать всё после­до­ва­тель­но и акку­рат­но. На это может уйти как несколь­ко часов, так и два выход­ных, в зави­си­мо­сти от уме­ний и рас­то­роп­но­сти установщика.

Какие типы подогрева сидений бывают?

Суще­ству­ет 2 типа ком­плек­тов для нагре­ва сиде­ний: с мед­ным нагре­ва­тель­ным эле­мен­том и нагре­ва­тель­ным эле­мен­том из кар­бо­но­во­го волок­на (углеволокно/карбоновая нить).

Набо­ры для подо­гре­ва сиде­ний могут быть в вер­сии для пита­ния 12V и 24V.

Ком­плект подо­гре­ва сиде­ний с мед­ным про­во­лоч­ным нагре­ва­тель­ным элементом

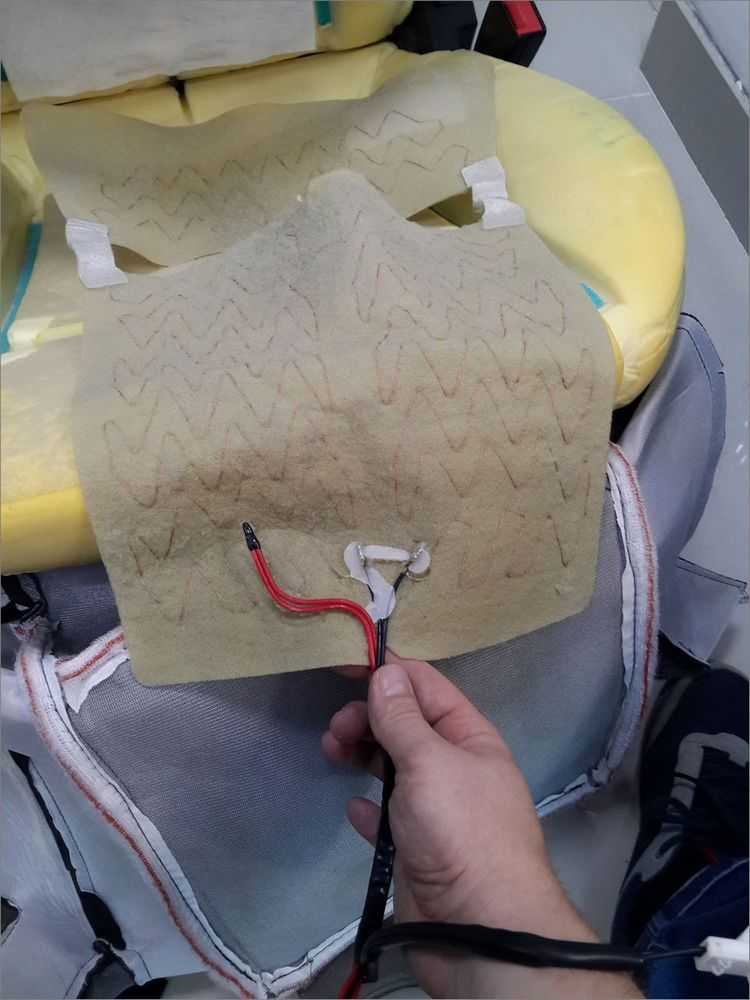

Подо­грев сиде­ний с мед­ным нагре­ва­тель­ным эле­мен­том пред­став­ля­ет собой одну длин­ную зиг­за­го­об­раз­ную про­во­ло­ку, где один конец име­ет пози­тив­ную поляр­ность, а дру­гой конец име­ет нега­тив­ную поляр­ность, подоб­но нити нака­ли­ва­ния в лам­поч­ке, кото­рая так­же нагревается.

Подо­грев сиде­ний с мед­ным нагре­ва­тель­ным эле­мен­том име­ет сле­ду­ю­щие преимущества:

  1. Мед­ный нагре­ва­тель­ный эле­мент быст­ро нагревается.
  2. Подо­грев сиде­ний с мед­ным про­во­лоч­ным нагре­ва­тель­ным эле­мен­том дости­га­ет более высо­кой тем­пе­ра­ту­ры, чем карбоновый.

Недо­стат­ки подо­гре­ва с мед­ным нагре­ва­тель­ным элементом:

  1. Недо­ста­ток заклю­ча­ет­ся в том, что цик­лы быст­ро­го нагре­ва и охла­жде­ния истон­ча­ют про­во­ло­ку и, в кон­це кон­цов, она перегорит.
  2. Так как мед­ный про­во­лоч­ный нагре­ва­тель­ный эле­мент нель­зя отре­зать, что­бы при­спо­со­бить подо­грев для любо­го сиде­ния, то нет уни­вер­саль­ных ком­плек­тов, под­хо­дя­щих для всех авто­мо­би­лей. Про­да­ют­ся раз­ные набо­ры с мед­ным нагре­ва­тель­ным эле­мен­том для кон­крет­ных моде­лей авто­мо­би­лей, либо для кон­крет­ных раз­ме­ров сиде­ний. Если соби­ра­е­тесь уста­нав­ли­вать набор для подо­гре­ва сиде­ний с про­во­лоч­ным нагре­ва­тель­ным эле­мен­том, то он дол­жен быть пред­на­зна­чен спе­ци­аль­но для вашей моде­ли авто­мо­би­ля (что­бы под­хо­дить по раз­ме­ру), либо быть мень­ше­го раз­ме­ра, чем сиде­ния автомобиля.

Набор для нагре­ва сиде­ний с нагре­ва­тель­ным эле­мен­том из кар­бо­но­во­го волок­на (углеволокно/карбоновая нить)

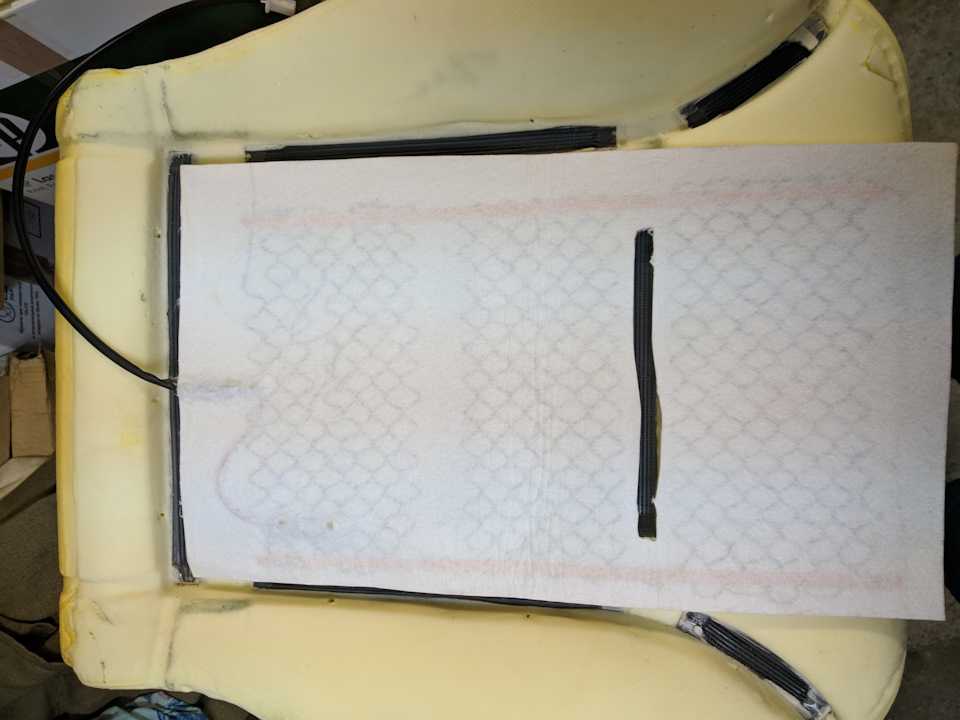

Нагре­ва­тель­ный эле­мент из кар­бо­но­во­го волок­на (угле­во­лок­на) пред­став­ля­ет собой сото­вую струк­ту­ру. Элек­тро­ды  (пози­тив­ный и нега­тив­ный) рас­по­ла­га­ют­ся по кра­ям под­клад­ки подо­гре­ва, ячей­ки из кар­бо­но­вой нити рас­по­ла­га­ют­ся меж­ду эти­ми электродами.

Набо­ры с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том име­ют мно­же­ство преимуществ:

  1. Нагре­ва­тель­ный эле­мент тако­го подо­гре­ва пред­став­ля­ет собой кар­бо­но­вую (угле­во­ло­кон­ную) нить, кото­рая намно­го проч­нее мед­ной проволоки.
  2. Сото­вая струк­ту­ра дела­ет очень надёж­ной нагре­ва­ю­щую под­лож­ку. Повре­жде­ние отдель­ной ячей­ки не выво­дит из строя рабо­то­спо­соб­ность все­го подогрева.
  3. Нагре­ва­тель­ные эле­мен­ты в виде кар­бо­но­вой нити мож­но под­ре­зать нож­ни­ца­ми, что­бы умень­шить раз­мер и подо­гнать его под кон­крет­ное сиде­ние. Это дела­ет ком­плект для подо­гре­ва сиде­ний с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том универсальным.

Недо­стат­ки набо­ров с кар­бо­но­вым нагре­ва­тель­ным элементом:

  1. Кар­бо­но­вая нить тре­бу­ет боль­ше вре­ме­ни для нагре­ва (око­ло 1–2 минут доль­ше, чем у нагре­ва­тель­но­го эле­мен­та из мед­ной проволоки).
  2. Кар­бо­но­вый нагре­ва­тель­ный эле­мент нагре­ва­ет­ся до более низ­кой тем­пе­ра­ту­ры (око­ло 5 гра­ду­сов ниже, чем мед­ный нагре­ва­тель­ный элемент).
  3. Подо­грев с кар­бо­но­вой нитью дости­га­ет наи­боль­шей тем­пе­ра­ту­ры в 50–57 гра­ду­сов, а наи­мень­шей 43–51 гра­дус по Цель­сию, что немно­го ниже, чем мед­ный про­во­лоч­ный элемент.

Как вид­но из пере­чис­лен­ных пре­иму­ществ и недо­стат­ков, подо­грев сиде­ний с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том более пред­по­чти­те­лен, так как явля­ет­ся уни­вер­саль­ным и надёж­ным вари­ан­том. Кро­ме уни­вер­саль­ных ком­плек­тов, в про­да­же мож­но най­ти ком­плект подо­гре­ва сиде­ний кон­крет­но для ваше­го авто­мо­би­ля. Он будет пол­но­стью под­хо­дить под кон­фи­гу­ра­цию сиде­ний вашей маши­ны, и иметь подроб­ную инструк­цию под­клю­че­ния к ваше­му транс­порт­но­му сред­ству. Уни­вер­саль­ный ком­плект может пона­до­бить­ся при­спо­саб­ли­вать по месту, под­ре­зая под­клад­ку с нагре­ва­тель­ны­ми элементами.

Как работает подогрев сидений?

  • Тех­но­ло­гия, по кото­рой функ­ци­о­ни­ру­ет подо­грев сиде­ний не слиш­ком слож­ная. Подо­грев сиде­ний рабо­та­ет за счёт того, что нагре­ва­тель­ные эле­мен­ты рас­по­ла­га­ют­ся под обив­кой сиде­ния авто­мо­би­ля. Через нагре­ва­тель­ный эле­мент про­пус­ка­ет­ся элек­три­че­ство. Нагре­ва­тель­ный эле­мент мож­но рас­смат­ри­вать как рези­стор, пото­му что элек­три­че­ство, про­те­кая через него, полу­ча­ет сопро­тив­ле­ние и про­из­во­дит нагрев.
  • Как и боль­шое коли­че­ство систем в машине, подо­грев сиде­ний запус­ка­ет­ся при помо­щи релей­но­го пере­клю­ча­те­ля. Релей­ный пере­клю­ча­тель явля­ет­ся отно­си­тель­но про­стым меха­ни­че­ским триг­ге­ром, кото­рый поз­во­ля­ет устрой­ству начать полу­чать пита­ние. Реле поз­во­ля­ет элек­три­че­ству пере­клю­чать элек­тро­схе­мы от мень­ше­го коли­че­ства мощ­но­сти к большему.
  • Тер­мо­стат вхо­дит в состав подо­гре­ва сиде­ний, как мера предо­сто­рож­но­сти про­тив пере­гре­ва. Если нет тер­мо­ста­та, то после запус­ка нагре­ва­тель­ный эле­мент будет про­дол­жать нагре­вать­ся бес­пре­дель­но. Это при­ве­дёт к пере­гре­ву, кото­рый может вызвать пожар, трав­мы или повре­жде­ние авто­мо­би­ля. В каче­стве меры предо­сто­рож­но­сти тер­мо­стат слу­жит огра­ни­чи­те­лем нагре­ва. Как толь­ко нагрев дости­га­ет тем­пе­ра­ту­ры, настро­ен­ной на тер­мо­ста­те, пита­ние реле отклю­ча­ет­ся, пока сиде­ния не охла­дят­ся до опре­де­лён­ной тем­пе­ра­ту­ры. Тер­мо­стат кон­тро­ли­ру­ет как пре­вы­ше­ние, так и пони­же­ние нагре­ва. Блок управ­ле­ния в виде пере­клю­ча­те­ля режи­мов как раз управ­ля­ет настрой­ка­ми термостата.

В комплект входит

  • Под­клад­ки с нагре­ва­тель­ны­ми эле­мен­ты для двух перед­них сиде­ний (ниж­ней части и спин­ки), про­вод­кой и переключателями.
  • Про­вод­ка вклю­ча­ет в себя тер­мо­ста­ти­че­ский регу­ля­тор, дер­жа­тель предо­хра­ни­те­ля с 12v предо­хра­ни­те­лем, а так­же реле.
  • Стяж­ки и лип­кая лента.
  • В набо­ре обыч­но есть всё необ­хо­ди­мо для стан­дарт­ной уста­нов­ки ком­плек­та подо­гре­ва сиде­ний. Если потре­бу­ют­ся какие-либо элек­три­че­ские эле­мен­ты (соеди­ни­тель­ные кон­нек­то­ры, гоф­ра и пр.) их мож­но докупить.

Какие инстру­мен­ты потребуются:

  1. Кре­сто­вая и плос­кая отвёртка
  2. Ключ-тре­щёт­ка с голов­кой для демон­та­жа сидений
  3. Кле­щи для сня­тия изоляции
  4. Обжим­ные щипцы
  5. Кусач­ки или нож­ни­цы по метал­лу (для сре­за­ния колец кре­пя­щих обивку).
  6. Нож с лез­ви­я­ми или ножницы
  7. дрель со сту­пен­ча­тым сверлом
  8. паяль­ник с при­по­ем и паяль­ной пастой
  9. мар­кер
  10. нож­ни­цы
  11. муль­ти­метр, 12V элек­три­че­ский тестер с лампочкой.
На фото­гра­фии уни­вер­саль­ный ком­плект подо­гре­ва сиде­ний с кар­бо­но­вы­ми нагре­ва­тель­ны­ми эле­мен­та­ми в виде яче­и­стой струк­ту­ры. Такие набо­ры про­да­ют­ся как на Aliexpress, так и в дру­гих интер­нет и off-line магазинах.

Допол­ни­тель­ные аксес­су­а­ры и набо­ры для уста­нов­ки не тре­бу­ют­ся для боль­шин­ства уста­но­вок, но исполь­зу­ют­ся про­фес­си­о­наль­ны­ми установщиками.

Подготовка к установке подогрева сидений

 Пер­вым делом отклю­чи­те акку­му­ля­тор и дай­те машине посто­ять 10–20 минут, что­бы систе­ма SRS мог­ла пол­но­стью раз­ря­дить­ся. После того, как были отклю­че­ны разъ­ёмы, отно­ся­щи­е­ся к подуш­кам без­опас­но­сти (систе­ме SRS), акку­му­ля­тор нель­зя сно­ва под­клю­чать до того, пока Вы сно­ва не вклю­чи­те все ком­по­нен­ты систе­мы SRS, ина­че воз­ник­нет ошибка.

На авто­мо­би­лях с сиде­ни­я­ми, име­ю­щи­ми боко­вые подуш­ки без­опас­но­сти нуж­но соблю­дать опре­де­лён­ную про­це­ду­ру перед сня­ти­ем сиде­ний, что­бы избе­жать появ­ле­ния ошиб­ки (может рабо­тать не на всех автомобилях):

  1. Выклю­чи­те маши­ну и оставь­те ключ в зажи­га­нии в выклю­чен­ном состоянии.
  2. Отсо­еди­ни­те мину­со­вую клем­му акку­му­ля­то­ра и изо­ли­руй­те её тряп­кой или поли­эти­ле­но­вым паке­том, что­бы она слу­чай­но сно­ва не соеди­ни­лась. Вы долж­ны подо­ждать мини­мум 5 минут перед пере­хо­дом к сле­ду­ю­ще­му шагу.
  3. Сни­ми­те сиде­ния, отклю­чи­те подуш­ки без­опас­но­сти, рем­ни без­опас­но­сти, кон­нек­то­ры пита­ния элек­тро­при­во­да сиде­ний. Не вклю­чай­те зажи­га­ние, пока сиде­ние сня­то и все кон­нек­то­ры отключены.
  4. Когда сиде­ние уста­нов­ле­но и при­кру­че­но на место и все кон­нек­то­ры под­клю­че­ны (ключ дол­жен быть в зажи­га­нии в пози­ции off), под­клю­чи­те мину­со­вой про­вод к аккумулятору.

Если сиде­ния име­ют боко­вые подуш­ки без­опас­но­сти, то перед сня­ти­ем сиде­ний нуж­но отклю­чить мину­со­вую клем­му акку­му­ля­то­ра, что­бы избе­жать появ­ле­ние ошибки.

Итак, давай­те сна­ча­ла рас­смот­рим крат­кую инструк­цию по уста­нов­ке, после чего подроб­но раз­бе­рём каж­дый пункт.

Инструкция по установке:

 Отсо­еди­ни­те мину­со­вую клем­му аккумулятора.

  1. Демон­ти­руй­те сиде­ния из салона.
  2. Сни­ми­те обивку.
  3. Поме­сти­те под­клад­ку с нагре­ва­тель­ны­ми эле­мен­та­ми на спин­ку и сидение.
  4. Иден­ти­фи­ци­руй­те ресурс пита­ния, кото­рый спо­со­бен предо­ста­вить  непре­рыв­ные 10 ампер тока. После того, как опре­де­ли­тесь с ресур­сом пита­ния, про­ве­ди­те про­вод­ку до это­го ресурса.
  5. Най­ди­те под­хо­дя­щее место для рас­по­ло­же­ния пере­клю­ча­те­ля. В жела­е­мом месте про­свер­ли­те отвер­стие и про­тя­ни­те через отвер­стие кон­нек­тор, потом под­клю­чи­те его к пере­клю­ча­те­лю и при­кре­пи­те его.
  6. Поставь­те сиде­ния на место в салон и при­кру­ти­те. Под­клю­чи­те все кон­нек­то­ры под сиде­ни­ем, вме­сте с новым кон­нек­то­ром для подогрева.
  7. Под­клю­чи­те акку­му­ля­тор и вклю­чи­те зажигание.
  8. Про­верь­те подо­грев на всех режимах.

Снятие сидений

Отсо­еди­ни­те клем­му акку­му­ля­то­ра перед отклю­че­ни­ем сиде­ния. Ина­че заго­рит­ся ошиб­ка подуш­ки без­опас­но­сти (если она есть в сиде­нии).  Отсо­еди­ни­те пита­ние от сиде­ния в послед­нюю оче­редь.

Сиде­ние кре­пит­ся к полу авто­мо­би­ля 4 бол­та­ми по 14 мм. Зад­ние бол­ты закры­ты пла­сти­ко­вой облицовкой.

Пла­стик нуж­но убрать и откру­тить болты.

Для облег­че­ния сня­тия сиде­ний, сни­ми­те под­го­лов­ни­ки, рем­ни без­опас­но­сти и всё, что меша­ет сня­тию сидений.

Сня­тое сиде­ние доста­точ­но лег­ко высу­нуть из сало­на. Нач­ни­те его вытас­ки­вать со спин­ки. Будь­те осто­рож­ны, так как метал­ли­че­ские поло­зья име­ют ост­рые углы, кото­рые могут повре­дить пла­стик. Сиде­ние луч­ше поста­вить на какую-то воз­вы­шен­ность (ска­мью или стол), что­бы было удоб­нее с ним рабо­тать. Под­сте­ли­те или под­ло­жи­те что-нибудь под сиде­ние, так как метал­ли­че­ские поло­зья могут повре­дить поверх­ность. Сни­ми­те все боко­вые пла­сти­ко­вые кожухи.

Снятие обивки сидений

Для воз­мож­но­сти уста­нов­ки подо­гре­ва­те­ля сиде­ния нуж­но полу­чить доступ под обив­ку сиде­ния и его спин­ки. Для нача­ла сня­тия обив­ки с сиде­ния, нуж­но уда­лить все метал­ли­че­ские коль­ца (hog rings), кото­рые дер­жат обив­ку. Нач­ни­те с ниж­ней обрат­ной сто­ро­ны сиде­ния. Пере­вер­ни­те сиде­ние для луч­ше­го досту­па и нач­ни­те отре­зать коль­ца кусачками.

Руко­вод­ство по экс­плу­а­та­ции, кото­рое мож­но купить или ска­чать в Интер­не­те может при­го­дить­ся при раз­бо­ре. Сер­вис­ная инструк­ция может содер­жать инфор­ма­цию о раз­бо­ре сиде­ния (сня­тие обив­ки), рас­по­ло­же­ние всех креплений.

При раз­бо­ре сиде­ния фото­гра­фи­руй­те, преж­де чем что-то снять, что­бы потом, при сбор­ке, мож­но было посмот­реть фото­гра­фию, как подсказку.

Когда края обив­ки осво­бо­ди­лись, под­ни­ми­те край обив­ки, что­бы полу­чить доступ под обив­ку и нач­ни­те сре­зать креп­ле­ния (коль­ца), кото­рые кре­пят цен­траль­ную часть обив­ки. Вме­сто колец-креп­ле­ний мож­но будет исполь­зо­вать малень­кие стяж­ки. Почи­сти­те поверх­ность мяг­кой части сиде­ния, так как подо­грев будет при­кле­и­вать­ся к сидению.

Спин­ка сиде­ния может иметь 2 крон­штей­на для креп­ле­ния под­го­лов­ни­ка. Их сни­мать не нуж­но, так как они не поме­ша­ют уста­нов­ки подо­гре­ва. Они, к тому же, могут сло­мать­ся при снятии.

Установка нагревательных элементов

  • Про­цесс уста­нов­ки на води­тель­ское и на пас­са­жир­ское сиде­ние оди­на­ко­вый, за исклю­че­ни­ем одной осо­бен­но­сти, кото­рую мы рас­смот­рим ниже.
  • После уста­нов­ки подо­гре­ва сиде­ний, един­ствен­ной види­мой вещью дол­жен быть пере­клю­ча­тель режи­мов подогрева.
  • Под­клад­ка с подо­гре­вом поме­ща­ет­ся меж­ду обив­кой сиде­ния и мяг­кой частью сидения.
  • Для дол­го­веч­но­сти и надёж­но­сти рабо­ты нагре­ва­тель­ных эле­мен­тов важ­но, что­бы они были рас­по­ло­же­ны пра­виль­но. Нагре­ва­тель­ные эле­мен­ты мож­но рас­по­ла­гать толь­ко в сере­дине сиде­ния. Они не долж­ны захо­дить на боко­вую под­держ­ку. Нагре­ва­тель­ные эле­мен­ты долж­ны быть уста­нов­ле­ны без складок.
  • Под­клад­ки мож­но немно­го под­ре­зать в дли­ну (край про­ти­во­по­лож­ный краю с про­вод­кой), что­бы они хоро­шо под­хо­ди­ли по месту. Изо­ли­руй­те край, исполь­зуя лип­кую лен­ту, вхо­дя­щую в ком­плект. Нель­зя под­ре­зать под­клад­ку с подо­гре­вом в шири­ну слиш­ком мно­го. Мож­но уви­деть, как про­све­чи­ва­ет длин­ная про­во­ло­ка вдоль кра­ёв – её нель­зя резать. Допус­ка­ет­ся немно­го под­ре­зать края до этой про­во­ло­ки. Это быва­ет нуж­но сде­лать, что­бы нагре­ва­тель­ные эле­мен­ты не кон­так­ти­ро­ва­ли с боко­вы­ми швами.

  • Поме­сти­те нагре­ва­тель­ный эле­мент, пред­на­зна­чен­ный для сиде­ния и выров­няй­те его на мяг­кой части сиде­ния. Мар­ке­ром пометь­те рас­по­ло­же­ние мест креп­ле­ния обив­ки (колец или дру­гих). Нож­ни­ца­ми вырежь­те отвер­стия в под­клад­ке подо­гре­ва под эти креп­ле­ния. Вырежь­те несколь­ко поло­сок лен­ты и покрой­те ого­лён­ные кон­цы нагре­ва­тель­ных эле­мен­тов вокруг отверстия.
Под­клад­ка с нагре­ва­тель­ны­ми эле­мен­та­ми име­ет дву­сто­рон­нюю лип­кую лен­ту для креп­ле­ния под обив­кой, на мяг­кой части сидения.
  • Если на сиде­нии есть углуб­лён­ные кана­лы, то в них нель­зя про­тал­ки­вать нагре­ва­тель­ный эле­мент. Нуж­но выре­зать для них под­клад­ку подо­гре­ва в местах, где рас­по­ла­га­ют­ся нагре­ва­тель­ные эле­мен­ты, пред­ва­ри­тель­но поме­тив эти места мар­ке­ром. После это­го, ого­лён­ные края нагре­ва­тель­но­го эле­мен­та нуж­но изо­ли­ро­вать, накле­ив лен­ту из комплекта.
  • Нико­гда не режь­те отвер­стия в обла­сти, покры­той лип­кой лен­той. Обла­сти с лип­кой лен­той долж­ны быть при­кле­е­ны толь­ко на ров­ную поверх­ность сидения.
  • Нагре­ва­тель­ный эле­мент не дол­жен касать­ся любых токо­про­во­дя­щих поверх­но­стей (метал­ли­че­ских колец – креп­ле­ний обив­ки, рамы сиде­ния), что­бы не воз­ник­ло корот­ко­го замыкания.
  • Ста­рые, клас­си­че­ские креп­ле­ния пред­став­ля­ют собой метал­ли­че­ские коль­ца, а новые, более совре­мен­ные – креп­ле­ния Velcro. Для ста­рых креп­ле­ний – наклей­те вхо­дя­щие в набор лип­кую лен­ту вокруг стерж­ня, что­бы его изо­ли­ро­вать. Креп­ле­ния Velcro (липуч­ка) может быть при­ши­та на под­клад­ку с нагре­ва­тель­ны­ми эле­мен­та­ми. Таким обра­зом, не пона­до­бит­ся резать нагре­ва­тель­ные эле­мен­ты под этот тип креплений.
  • Мяг­кая под­лож­ка сиде­ния долж­на быть чистой перед уста­нов­кой подогрева.
  • Сни­ми­те защит­ный слой с обрат­ной сто­ро­ны лип­кой части под­клад­ки с подо­гре­вом и акку­рат­но при­ло­жи­те к сиде­нию в нуж­ное поло­же­ние. Проч­ность кле­е­во­го соеди­не­ния подо­гре­ва дости­га­ет­ся при при­ло­же­нии доста­точ­но­го дав­ле­ния. Нагре­ва­тель­ный эле­мент нель­зя отде­лять и пере­став­лять после приклеивания.
Уни­вер­саль­ные нагре­ва­тель­ные эле­мен­ты нуж­но выре­зать в местах креп­ле­ния обив­ки. Ого­лён­ные края нуж­но закле­ить лип­кой лен­той, вхо­дя­щей в ком­плект установки.
  • Пас­са­жир­ское сиде­ние может иметь сен­сор, кото­рый реа­ги­ру­ет на вес пас­са­жи­ра, что­бы задей­ство­вать или отклю­чить подуш­ки без­опас­но­сти со сто­ро­ны пас­са­жи­ра при ава­рии (Occupant Detection System — систе­ма опре­де­ле­ния нахож­де­ния пас­са­жи­ра). После сня­тия обив­ки сиде­ния, нуж­но опре­де­лить есть ли сен­со­ры, рас­по­ло­жен­ные поверх сиде­ния. Toyota, Kia и Hyundai обыч­но рас­по­ла­га­ют дат­чи­ки на поверх­но­сти сиде­ний (ниж­ней части). Honda обыч­но рас­по­ла­га­ет сен­со­ры на спин­ке сиде­ния. Поверх это­го сен­со­ра нель­зя уста­нав­ли­вать подо­грев. В этом слу­чае мож­но уста­но­вить подо­грев толь­ко на часть сиде­ния, где нет сен­со­ра (спин­ку или наобо­рот толь­ко сиде­ние). Так­же дела­ют на заво­де. Когда Вы поку­па­е­те авто­мо­биль Toyota с таким сен­со­ром, то с заво­да он име­ет подо­грев толь­ко спин­ки пас­са­жир­ско­го сиде­ния. Когда Вы при­об­ре­та­е­те Honda, то с заво­да он име­ет подо­грев толь­ко сиде­ния, а спин­ка не подо­гре­ва­ет­ся (так как сен­сор рас­по­ло­жен на спинке).
  • Воз­мож­но, нуж­но будет выре­зать ножом в мяг­кой части сиде­ния канал для тем­пе­ра­тур­но­го кон­трол­ле­ра и про­во­да, что­бы он был не заме­тен после уста­нов­ки и сбор­ки сидения.

Подключение проводки подогрева сидений

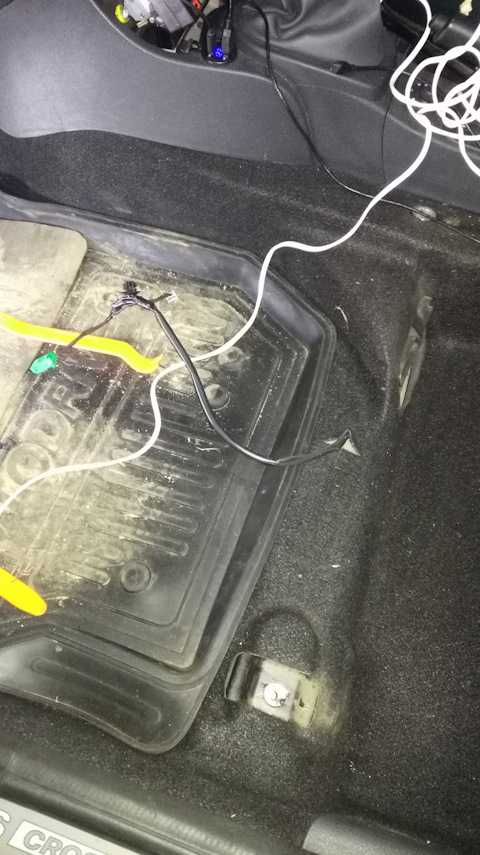

  • Удоб­нее будет про­ве­сти про­вод­ку от сиде­ний к источ­ни­ку пита­ния, когда сиде­ния сня­ты и нахо­дят­ся вне салона.
  • Про­вод­ка долж­на иметь запас дли­ны и быть про­тя­ну­та так, что­бы мож­но было изме­нять поло­же­ние сиде­ния без каких-либо слож­но­стей. Кабель не дол­жен касать­ся ост­рых кра­ёв, сги­бать­ся или натя­ги­вать­ся, во избе­жа­ние повреждения.
  • Поду­май­те, куда мож­но спря­тать про­вод­ку от подо­гре­ва. Самые под­хо­дя­щие места – под цен­траль­ную кон­соль, кото­рая рас­по­ло­же­на меж­ду перед­ни­ми сиде­ни­я­ми, под ков­ро­вым покры­ти­ем, с краю от места под ноги, либо в месте, где рас­по­ло­жен порог.
  • Изу­чи­те схе­му под­клю­че­ния подо­гре­ва, кото­рая есть в инструк­ции, а так­же схе­му про­вод­ки ваше­го авто­мо­би­ля. Вам нуж­но пита­ние для подо­гре­ва сиде­ний, кото­рое будет пол­но­стью выклю­чать­ся, когда ключ зажи­га­ния извлечён.
Упро­щён­ная схе­ма под­клю­че­ния подо­гре­ва сидения
  • Плюс (обыч­но крас­ный про­вод) может быть соеди­нён с плю­со­вым пита­ни­ем зажигания.
  • Надёж­но при­со­еди­ни­те мас­су (чёр­ный про­вод) малень­кой клем­мой к мину­су кузо­ва (мас­се). Непра­виль­ное зазем­ле­ние может стать при­чи­ной нера­бо­то­спо­соб­но­сти подогрева.

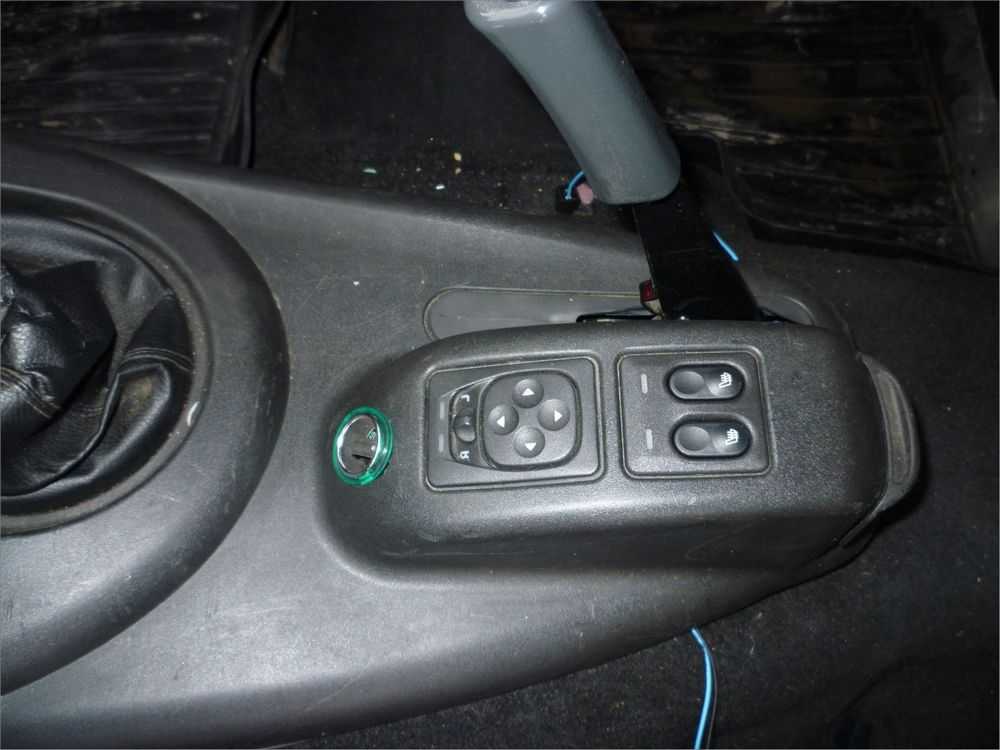

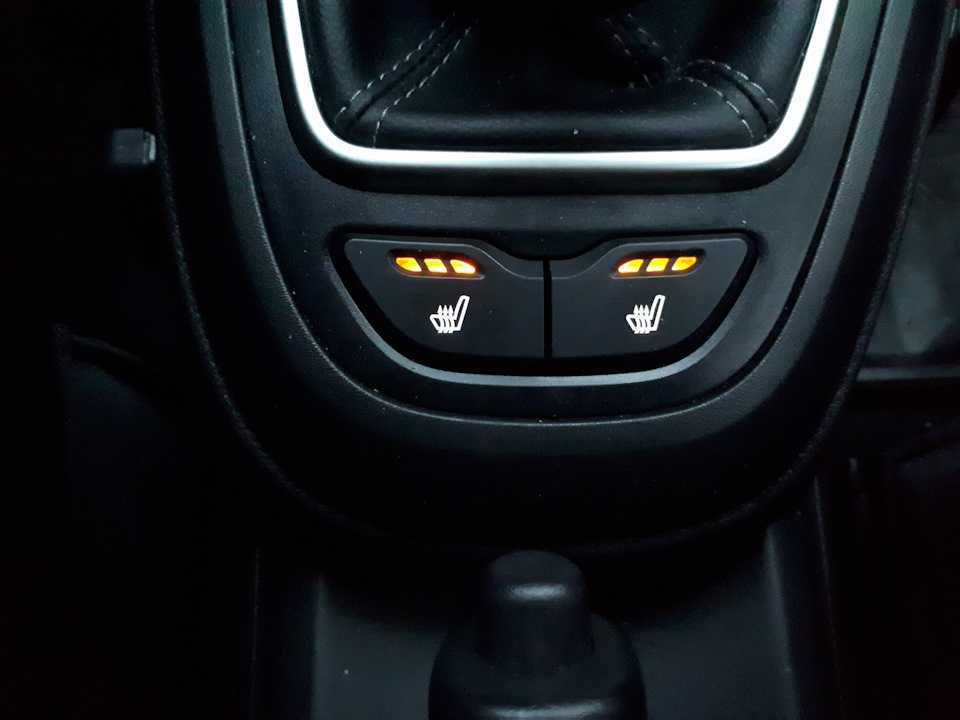

  • Выбе­ри­те под­хо­дя­щее лег­ко­до­ступ­ное для води­те­ля и пас­са­жи­ра место для уста­нов­ки пере­клю­ча­те­ля и убе­ди­тесь, что за выклю­ча­те­лем будет доста­точ­но про­стран­ства под про­вод­ку и крон­штейн пере­клю­ча­те­ля. Это может быть сбо­ку сиде­ния, спе­ре­ди пане­ли при­бо­ров или на пане­ли, кото­рая про­хо­дит меж­ду води­тель­ским и пас­са­жир­ским сиде­ни­ем. Пометь­те место и про­свер­ли­те при­мер­но 20 мм отвер­стие для уста­нов­ки пере­клю­ча­те­ля. Отвер­стие долж­но быть не слиш­ком малень­кое или не слиш­ком боль­шое. Это важ­но для надёж­но­го креп­ле­ния пере­клю­ча­те­ля. Наи­бо­лее под­хо­дя­щее место для пере­клю­ча­те­ля – на пла­сти­ко­вой обли­цов­ке, рас­по­ло­жен­ной с боку сидения.

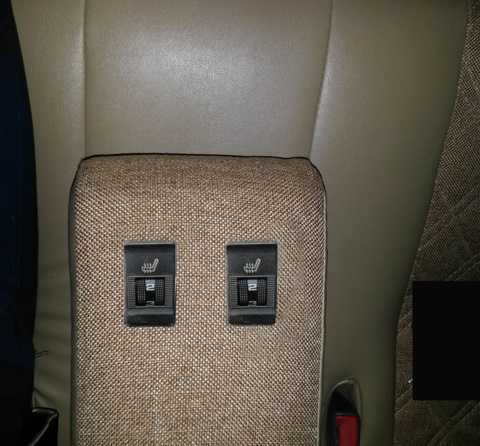

Выбе­ри­те лег­ко­до­ступ­ное для води­те­ля и пас­са­жи­ра место для уста­нов­ки переключателя.

Сборка и установка сидений

Для уста­нов­ки обив­ки на ниж­нюю часть сиде­ния вме­сто сре­зан­ных колец мож­но исполь­зо­вать вини­ло­вые стяж­ки. Про­сунь­те стяж­ки в места, где были коль­ца удер­жи­ва­ю­щие обив­ку, но пока не затя­ги­вай­те их. Про­тя­ни­те стяж­ки через отвер­стия. Начи­ная с зад­ней части, соеди­ни­те стяж­ки и затя­ни­те их немно­го так, что­бы они не разъ­еди­ни­лись сно­ва. Как толь­ко все стяж­ки будут соеди­не­ны, затя­ни­те их и отрежь­те оста­ток. Для уста­нов­ки обив­ки на спин­ку, вывер­ни­те обив­ку внут­рен­ней частью нару­жу и нач­ни­те посте­пен­но натя­ги­вать, рас­кру­чи­вая её вниз на спин­ку. Раз­бор­ка и сбор­ка авто­мо­биль­но­го сиде­ния так­же опи­сы­ва­ет­ся в ста­тье “пере­тяж­ка сиде­ний сво­и­ми рука­ми”.

После сбор­ки, сиде­ния уста­нав­ли­ва­ют­ся обрат­но в салон, под­клю­ча­ют­ся все кон­нек­то­ры, вклю­чая новый, иду­щий к подо­гре­ву сиде­ний. Далее мож­но под­со­еди­нить мину­со­вую клем­му акку­му­ля­то­ра, вклю­чить зажи­га­ние и про­те­сти­ро­вать подо­грев сидений.

Проверка сидений с подогревом и их эксплуатация

  • В боль­шин­стве машин мощ­ность элек­тро­снаб­же­ния доста­точ­но высо­кая, что­бы запу­стить оба подо­гре­ва на максимум.
  • Подо­грев сиде­ний нуж­но вклю­чать толь­ко тогда, когда кто-нибудь сидит на сиде­нии. На неко­то­рых подо­гре­ва­те­лях может быть уста­нов­лен сен­сор дав­ле­ния, опре­де­ля­ю­щий нали­чие чело­ве­ка на сиде­нии. Таким обра­зом, подо­грев может не рабо­тать, если на сиде­нии никто не сидит.
  • Сте­пень нагре­ва сиде­ний зави­сит от теку­щей нагруз­ки на элек­тро­пи­та­ние авто­мо­би­ля, состо­я­ния акку­му­ля­то­ра и заряд­ной систе­мы (гене­ра­то­ра). Это зна­чи­тель­но вли­я­ет на вре­мя нагре­ва. Сред­нее вре­мя нагре­ва сиде­ния состав­ля­ет от 5 до 10 минут.
  • Ско­рость и тем­пе­ра­ту­ра нагре­ва так­же зави­сит от струк­ту­ры мате­ри­а­ла обив­ки. Более тол­стая обив­ка будет вли­ять на поте­рю теп­ла от подо­гре­ва. Каж­дый мил­ли­метр мяг­кой под­лож­ки обив­ки уве­ли­чи­ва­ет вре­мя нагре­ва до 15 секунд.
  • Когда подо­грев сиде­ний вклю­чён, нель­зя накры­вать сиде­ние изо­ля­ци­он­ны­ми мате­ри­а­ла­ми (вклю­чая оде­я­ла, ков­ри­ки, пиджа­ки, подуш­ки, сум­ки, под­стил­ки, дет­ские сиде­ния и прочее).
  • Сиде­ния с подо­гре­вом нель­зя мочить боль­шим коли­че­ством воды. Неболь­шое увлаж­не­ние при мой­ке не вли­я­ет на рабо­то­спо­соб­ность подогрева.
  • На сиде­нии с подо­гре­вом нель­зя пере­во­зить ост­рые тяжё­лые предметы.
  • Режим “high” подо­гре­ва не пред­на­зна­чен для дли­тель­но­го использования.
  • Если воз­ни­ка­ет необыч­ный запах после вклю­че­ния подо­гре­ва или нерав­но­мер­ное рас­пре­де­ле­ние теп­ла на сиде­нии, то нуж­но немед­лен­но выклю­чить подо­грев и разо­брать­ся в причине.
  • Во избе­жа­ние раз­ря­да акку­му­ля­то­ра, избе­гай­те дли­тель­ной рабо­ты подо­гре­ва с заглу­шен­ным двигателем.

Печа­тать статью

Как работает подогрев сидений? | SUZUKI CLUB RUSSIA

sdv
Редкий гость
