Как установить парктроник (передний, задний) своими руками, видео

Помощник при парковке станет полезным дополнением для любого авто, в независимости от марки, модели либо опыта вождения его владельца. Рассмотрим, как установить парктроник. Для наглядности материал дополняется видео.

Работа

Работа датчиков, именуемых парковочными радарами, основана на использовании звуковых волн. Именно поэтому такие сенсоры правильней называть сонарами, а не радарами.

Для измерения расстояния сенсоры посылают ультразвуковые волны, которые отбиваются от препятствия, возвращаясь к датчикам. Поскольку скорость волн является постоянной величиной, замер времени позволяет вычислить расстояние до предмета. Чем ближе датчики к препятствию, тем чаще становится посылаемый сигнал. При значительном сближении (обычно 10-40 см, в зависимости от настройки) сигнал становится постоянным. В этом и заключается принцип работы парктроника.

Информирование водителя авто происходит с помощью цветовой визуализации, которая передается на экран. Дополнительно подается звуковой сигнал. В некоторых моделях отображается расстояния до предмета.

Комплектация

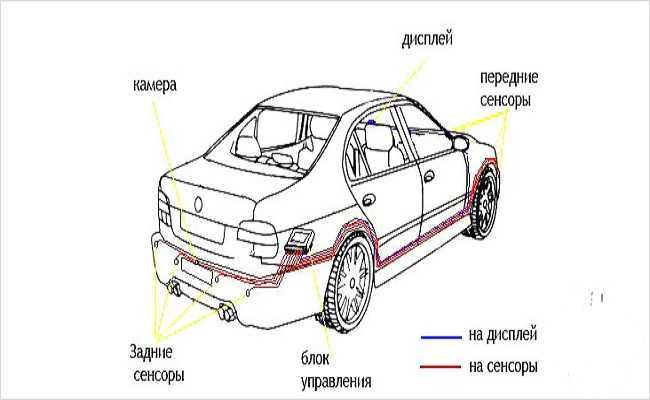

Для установки парковочных датчиков в авто вам необходимо приобрести стандартный комплект. Это может быть штатная система, которая не была выбрана владельцем при покупке в автосалоне, либо универсальный набор. Унифицированное устройство будет в себя включать следующие компоненты:

блок управления парктроником;
комплект датчиков, который обычно состоит из 4 штук. Выходы сенсоров будут автоматически укомплектованы разъемами типа «мама»;
дисплей либо звуковой зуммер с соответствующими разъемами для подключения;
провода для подключения питания. Соответственно, вывод «массы», который зачастую идет с клеммой «под болт», и «+». В комплекте должна быть специальная заклепка, которая позволит подключить плюсовой провод без «скруток» и изоленты. Для подключения питания необходимо заложить два провода в пазы заклепки, защелкнуть пластиковый кожух. После этого пассатижами сжать металлическую пластину, которая, продавив изоляцию, соединит жилы. При необходимости столь удобное приспособление можно докупить;
инструкция.

Разумеется, комплектация будет зависеть от конкретной модели парктроника. Уважающий себя производитель обязательно укомплектует систему специальной фрезой для сверления отверстий в бампере авто.

Требования инструкции

Многие приборы имеют четкие требования к установке датчиков. К примеру, интервал, минимальная и максимальная высота расположения.

Если вы планируете установить парктроник, чтобы не обдирать бампер авто об бордюры, не инсталлируйте датчики слишком высоко. Но и низко ставить его также не стоит, так как сенсор может среагировать на дорожное полотно. Также многие производители рекомендуют ставить датчики под углом 90º относительно дорожного полотна.

Обязательно следите за тем, чтобы не перепутать порядковые номера при подключении сенсоров к блоку питания. В противном случае отображение на экране стороны препятствия, к которому приближается авто, будет производиться некорректно.

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Непостоянное питание

Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика;
от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками;
вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте.

Задний парктроник

Процесс установки для кормовой части авто рассмотрим более подробно. Для того чтобы поставить его своими руками, вам потребуются:

шуруповерт;
фреза (коронка) подходящего диаметра, если таковой не комплектуется купленный набор датчиков;
немного наждачной бумаги, для снятия заусенец после сверления заднего бампера;
проволка для протягивания проводов в труднодоступных местах;
хомуты либо изолента для фиксации жгутов;
обезжириватель для усиления адгезии места, к которому будет крепиться блок управления парктроником;
малярный скотч. С помощью его удобней размечать точки установки. Но главная причина использования – дополнительная защита ЛКП по контуру сверления коронкой;
термоклей и пистолет для герметизации места перехода проводов в кузов авто.

Процесс установки

Наклейте малярный скотч и разметьте точки сверления отверстий;
скрепите провода изолентой, а лучше всего – уложите в специальную гофру. Подведите их к технологическому отверстию в кузове авто. Обычно там имеется резиновая заглушка, которую можно просверлить. Место вокруг проводов можно герметизировать с помощью термоклея;
очистите от грязи и обезжирьте место, куда будет крепиться блок управления парктроником. Закрепите блок в месте, где он будет защищен от риска механических повреждений;
подключите «массу». Зачастую в кормовой части авто достаточно болтов для крепления клеммы. Плюсовой вывод запитайте от лампочки заднего хода. Соответственно, датчики будут запитаны только при включенной задней скорости. Определить соответствующий провод можно с помощью контрольки. При включенном зажигании и включенной передачи определите, на каком разъеме +. К нему подключитесь с помощь защелки, описанной выше;
протяните провода от кормовой части до места предполагаемой установки дисплея. Большинство водителей крепят его на зеркало заднего вида либо на приборной панели;
подключите разъемы к блоку управление. Не забудьте о порядке установки датчиков.

Установить датчик парктроника. Задний и передний.

Выбрать парктроник

Установка парктроников в автомобиль является одним из самых важных и необходимых улучшений, которые могут сделать владельцы автомобилей, чтобы улучшить свою безопасность на дороге. Они помогают водителям избежать опасных ситуаций при парковке и уменьшить риск повреждения авто. При установке, профессиональные мастера автосервиса устанавливают датчики, которые монтируются на заднем и/или переднем бампере. Датчики определяют расстояние между автомобилем и объектами, находящимися позади или спереди, и передают информацию на дисплей внутри автомобиля, который показывает водителю расстояние до объекта.

Важно отметить, что процесс монтажа в AlarmStore обеспечивает более точную и надежную работу системы, чем самостоятельная установка дома. Используются профессиональные инструменты и оборудование, которые позволяют точно и безопасно установить датчики парковки. Кроме того, мастера имеют опыт работы с различными моделями автомобилей и типами оборудования, что позволяет им быстро и эффективно выполнять работу.

Цены на установку парктроников

Почему водители должны рассмотреть установку парктроников

Парктроники являются одним из самых важных улучшений для автомобиля, особенно для тех, кто живет в городе или использует автомобиль в повседневных поездках. Столкновения с другими автомобилями, столбами, заборами или другими объектами при парковке являются распространенной проблемой, которая может привести к незначительным или серьезным повреждениям автомобиля. Такое улучшение может значительно уменьшить риск повреждений и сократить расходы на ремонт автомобиля.

Водители могут также воспользоваться преимуществами устройств в условиях низкой видимости. В темное время суток или при плохих погодных условиях, таких как дождь, туман или снег, зрение водителя может ограничиваться, что делает парковку особенно трудной. Однако данное оборудование обеспечивает дополнительную помощь водителю в определении расстояния до объектов и предупреждают о возможных препятствиях, что снижает риск столкновения.

Еще одним преимуществом является улучшение безопасности пешеходов. Датчики могут обнаруживать находящихся вблизи авто пешеходов и предупреждать водителя, что позволяет избежать потенциально опасных ситуаций. Кроме того, использование может помочь водителю ориентироваться в пространстве, что также способствует повышению безопасности на дороге.

Задние парктроники, которые мы рекомендуем

Как парктроники помогают предотвратить повреждения автомобиля и улучшить безопасность при парковке

Парктроники являются наиболее эффективным способом предотвращения повреждений авто. Они работают на основе ультразвуковых сенсоров, которые расположены на заднем и переднем бамперах. Датчики измеряют расстояние между машиной и другими объектами, и если расстояние слишком маленькое, то выдают звуковой или визуальный сигнал, который предупреждает водителя о наличии препятствий.

Кроме того, они могут обнаруживать объекты, которые находятся за пределами зоны обзора водителя. Например, маленькие дети, играющие вблизи автомобиля, или низкие препятствия, которые могут быть не видны через заднее стекло. Это может помочь водителю избежать не только повреждений, но и серьезных происшествий на дороге, повышая общий уровень безопасности вождения.

Передние парктроники, которые мы рекомендуем

Как выбрать подходящую систему парковки

Когда дело доходит до выбора подходящей системы, то многие могут столкнуться с рядом факторов, которые следует учитывать при покупке и установке. Один из самых важных факторов – это бюджет. Стоимость парктроников может варьироваться в зависимости от качества, типа и размера системы, поэтому необходимо определиться с суммой, которую вы готовы потратить.

Также важно учесть тип авто и его особенности. Например, некоторые могут не подходить для больших грузовиков или спортивных автомобилей, где требуется более точная система. Поэтому, перед покупкой, необходимо провести исследование и определиться с тем, какое оборудование наилучшим образом соответствует вашим потребностям. Кроме того, обратите внимание на качество и надежность, чтобы избежать дополнительных затрат на ремонт или замену в будущем.

Восьмидатчиковые парктроники, которые мы рекомендуем

Различные типы парктроников и их особенности

Существует несколько различных типов парктроников, каждый из которых имеет свои особенности и преимущества. Один из самых распространенных типов – это ультразвуковые. Они работают на основе измерения времени, которое требуется сигналу для отражения от препятствия и возвращения обратно к датчику. Этот тип может обнаруживать объекты на расстоянии от 1 до 2 метров, и выдает звуковой сигнал при приближении к препятствию.

Еще одним типом являются радарные парктроники. Они используют электромагнитные волны для определения расстояния до объекта. Радарные обычно имеют большую дальность обнаружения, и могут быть использованы как на передней, так и на задней части автомобиля. Однако, они могут быть менее точными в сравнении с ультразвуковыми, и требуют специального калибрования.

Также существуют оптические, которые используют камеры и датчики, чтобы обнаруживать объекты и предоставлять изображение на дисплей. Эти системы обычно имеют более высокую стоимость, но также более точны и удобны в использовании. Они могут быть особенно полезны для автомобилей с ограниченным пространством обзора, таких как большие внедорожники или коммерческие грузовики.

Цены на установку парктроников

Как происходит установка парктроников в автосервисе

Подготовка автомобиля. В первую очередь, машина должна быть подготовлена. Это может включать в себя удаление обшивки, проведение электропроводки и подготовку крепежных мест.
Установка датчиков. Обычно размещаются в задней части автомобиля, но также могут быть установлены в передней в зависимости от типа. Датчики должны быть правильно выровнены и закреплены на кузове.
Подключение к электрической системе. После установки, провода должны быть подключены к электрической системе. Это может включать в себя подключение к батарее, установку предохранителей и т.д.
Установка дисплея. Некоторые типы имеют дисплей, который показывает информацию о расстоянии до препятствий. Дисплей должен быть установлен в салоне, обычно на панели приборов или на зеркале заднего вида.
Тестирование. Один из последних этапов – тест оборудования, чтобы убедиться, что все работает правильно. Тестирование может включать в себя проверку звуковых и визуальных сигналов, а также проверку точности обнаружения препятствий.

Настройка. После тестирования, оборудование должно быть откалибровано и настроено. Может включать в себя настройку датчиков и дисплея, а также регулировку чувствительности.

Как добавить датчики парковки в свой автомобиль

Датчики парковки могут сделать ваш автомобиль более безопасным и помочь вам избежать несчастных случаев.

Ник Курчевски, 16 августа 2022 г.

Shutterstock

Статья QuickTakes:

Даже самый уверенный водитель может столкнуться с трудностями при парковке автомобиля или грузовика. В такие моменты на помощь могут прийти датчики парковки, которые являются обычной функцией безопасности автомобиля.

Издавая звуковой сигнал и/или визуальное предупреждение, датчики парковки, расположенные в передней или задней части автомобиля, помогают избежать неприятного, не говоря уже о дорогостоящем ДТП с ударом бампера.

Используя электромеханические частоты или ультразвуковые звуковые волны, предупреждения для водителя становятся ярче или громче (или их комбинация) по мере приближения автомобиля к другому транспортному средству или к препятствию в пределах диапазона действия датчика.

Несмотря на то, что с мая 2018 года камеры заднего вида являются обязательной функцией безопасности на новых автомобилях, это не относится к датчикам парковки. Тем не менее, даже если ваш автомобиль далеко не свежий, когда дело доходит до дооснащения вашего автомобиля датчиками парковки, существует множество вариантов.

Давайте рассмотрим некоторые варианты установки датчиков парковки в автомобиль, основные моменты, о которых следует помнить, и связанные с этим затраты.

Сколько стоят датчики парковки вторичного рынка?

Поищите в Интернете, и вы найдете множество датчиков, стоимость которых обычно варьируется от 20 до 200 долларов. Однако это относится только к деталям, поэтому не забудьте учесть потенциальные трудозатраты на установку датчиков парковки.

Рекомендуется поговорить с местным дилером или доверенным механиком, чтобы получить точное представление о времени и стоимости профессиональной установки датчиков парковки. Многое будет зависеть от автомобиля, которым вы управляете, и системы датчиков, которую вы предпочитаете.

Какие функции наиболее важны?

Не все системы датчиков парковки одинаковы. Это важно помнить, особенно когда вы покупаете что-то, цель которого — защитить вас и ваш автомобиль от повреждений.

Во-первых, убедитесь, что датчики парковки, которые вы рассматриваете, водонепроницаемы и достаточно прочны для постоянного использования. В то время как недорогая система может стоить меньше, экономия не стоит того, если вы получаете хлипкое качество сборки, которое может недолговечно.

Беспроводная система, сопряженная со смартфоном, проста в установке и обеспечивает быстрый доступ. Например, датчики могут быть расположены в рамке номерного знака и передавать предупреждения во время парковки в приложение для телефона.

Более надежное решение — установить в автомобиль систему датчиков парковки. Это включает в себя сверление отверстий в переднем и заднем бамперах для размещения датчиков и, возможно, некоторую окраску, чтобы они гармонировали с остальной частью автомобиля.

В этом случае среднестатистическому мастеру-любителю стоит подумать о профессиональной установке, поскольку работа здесь более сложная. Более интегрированная система также будет выглядеть лучше и обеспечит уверенность в правильности установки.

Какие датчики парковки имеют хорошие отзывы?

С таким большим выбором брендов нет недостатка в мнениях, когда дело доходит до онлайн-обзоров. Массив беспроводных датчиков парковки, такой как система FenSens, заслуживает похвалы за быстроту установки, но вызывает множество жалоб на проблемы с подключением, короткое время автономной работы и плохую поддержку клиентов.

Несмотря на то, что комплект Valeo Beep and Park требует больше времени на сборку, он стоит меньше, чем устройство FenSens, и заслуживает похвалы за солидную стоимость и хорошее качество.

Что бы вы ни делали, не спешите с покупкой, не выполнив домашнее задание по датчику парковки. Последнее, что вам нужно, — это защитное устройство, которое делает вождение (или парковку) более хлопотным.

TAGДатчики зажиганияБезопасность автомобиляХарактеристики автомобиляДатчик парковки

Этот сайт предназначен только для образовательных целей. Перечисленные третьи лица не связаны с Capital One и несут единоличную ответственность за свое мнение, продукты и услуги. Capital One не предоставляет, не поддерживает и не гарантирует какие-либо сторонние продукты, услуги, информацию или рекомендации, перечисленные выше. Информация, представленная в этой статье, считается точной на момент публикации, но может быть изменена. Показанные изображения предназначены только для иллюстрации и могут не соответствовать продукту. Материалы, представленные на этом сайте, не предназначены для предоставления юридических, инвестиционных или финансовых рекомендаций или указания на доступность или пригодность какого-либо продукта или услуги Capital One для ваших уникальных обстоятельств. Для получения конкретных советов о ваших уникальных обстоятельствах вы можете проконсультироваться с квалифицированным специалистом.

Ник Курчевски

Ник Курчевски — независимый автомобильный журналист, работающий в районе метро Нью-Йорка. Обладая примерно 20-летним опытом, он охватил все аспекты автомобильного мира, от пит-лейн в гонке «24 часа Ле-Мана» до автомобильных выставок по всему миру и уроков Zamboni в Нижнем Манхэттене. Он также умеет давать полезные советы по поводу автомобилей и направлять людей к идеальному автомобилю, грузовику или внедорожнику для их потребностей вождения.

Передний датчик парковки мод. EPS-ПЕРЕДНЯЯ ЧАСТЬ 4.0

Комплект переднего датчика парковки EPS-FRONT 4. 0

EPS-FRONT 4.0 активируется нажатием входящего в комплект кнопочного переключателя, который устанавливается отдельно под рулевым колесом для облегчения доступа. Он предназначен для облегчения маневров при наезде на препятствие (автомобиль, стена, ступенька и т. д.).

Приближение к препятствию сигнализируется тремя разными звуками: сигнал тревоги, тревога и угроза контакта.

Блок управления можно разместить в салоне под приборной панелью со стороны водителя, а динамик (зуммер) легко разместить под самой приборной панелью.

Узнать цену

Три типа звуковых сигналов:

Бипы с возрастающей частотой ( сигнал тревоги ) EPS предупреждает вас о присутствии и приближении препятствий, 60/70 см.

Прерывистый звук средней частоты ( тревога ).
EPS сообщает, что препятствия находятся на переменном расстоянии от 30 до 15 см от бампера.

Непрерывный звук низкой частоты ( риск контакта ).
Бампер на 15-10 см закрывает препятствие.

ПРЕИМУЩЕСТВА

Универсальный и настраиваемый

Регулируемая чувствительность. С новым задним датчиком парковки EPS-DUAL 3.0 вы можете выбирать между четырьмя различными калибровками; это облегчает установку на большинство автомобилей.

Датчик-антенна

Антенна-датчик Длина 3,50 метра: с более длинным датчиком-антенной вы можете установить EPS-FRONT 4.0 даже на очень длинные бамперы автомобилей, таких как кемперы и дома на колесах. Можно обрезать по длине бампера.

Активация с помощью кнопки

Система активируется нажатием кнопки с ярким светодиодом, и зуммер издает звуковой сигнал, подтверждающий активацию. Чтобы отключить ее, просто нажмите кнопку еще раз, иначе система автоматически выключится через 2 минуты.

Не рекомендуется держать систему активной во время вождения.

Если датчик проходит за номерным знаком

На некоторых автомобилях идеальной областью применения датчика антенны является номерной знак. Прохождение датчика за номерным знаком нисколько не влияет на способность обнаруживать препятствия.

Номерной знак не сигнализируется.

Детали

Блок

Ширина = 3,5 см

Длина = 6,0 см

Высота = 1,5 см

Диапазон напряжения: от 9,5 В до 18 В

Максимальная рабочая температура: 70 мА

43 :: от -20 до +90 ° C

Верб питания

Длина = 1 м

2-way разъем

Кабель кнопки

Длина = 120 см

4-way Connector

Белый светодиод 12 В

Кабель данных

Длина = 2,50 м

3-way разъем

Экранированный кабель для вашего подключения.
