Впускной и выпускной клапан: описание, характеристика

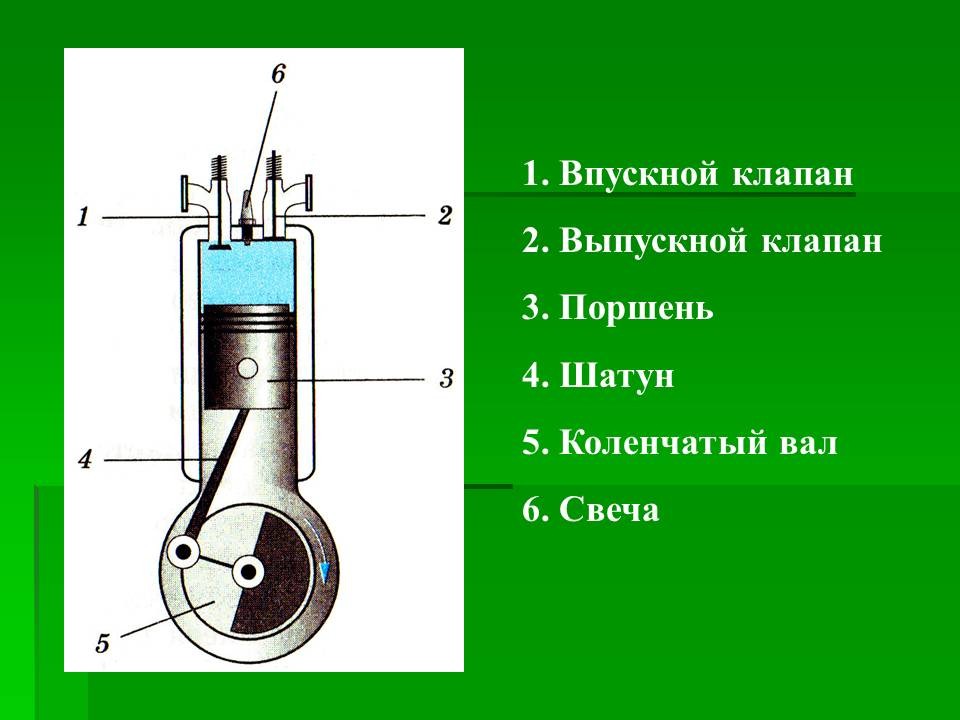

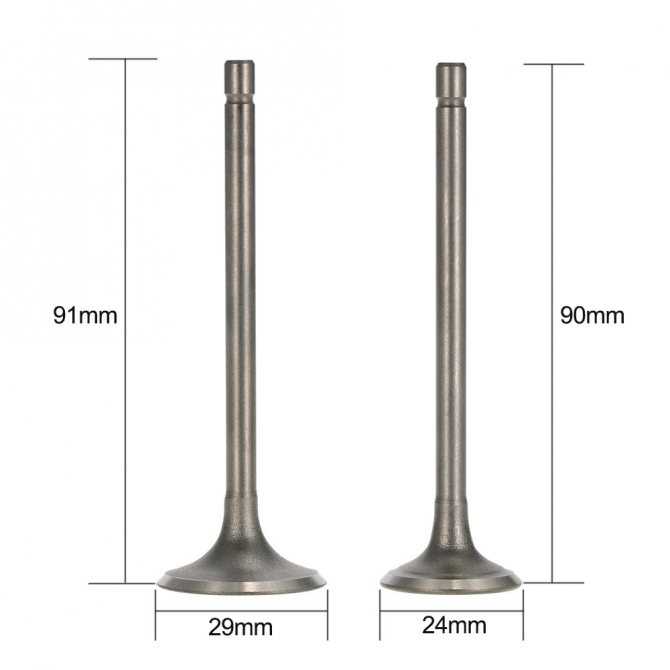

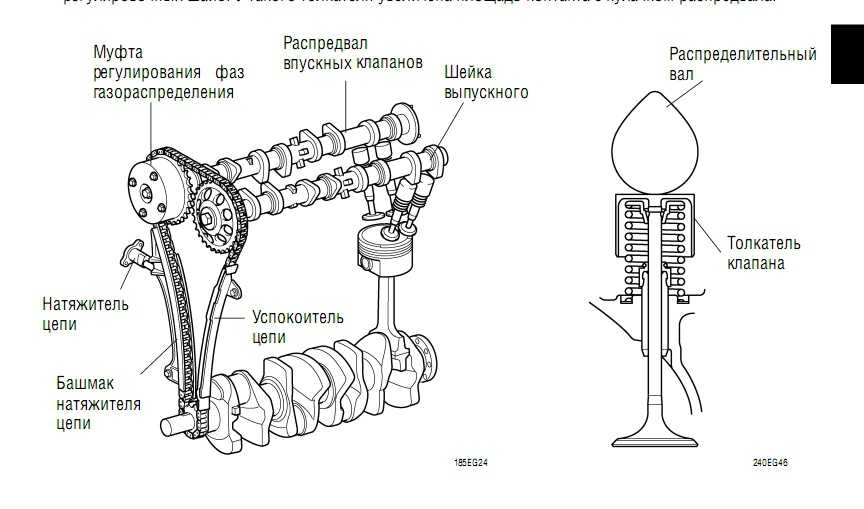

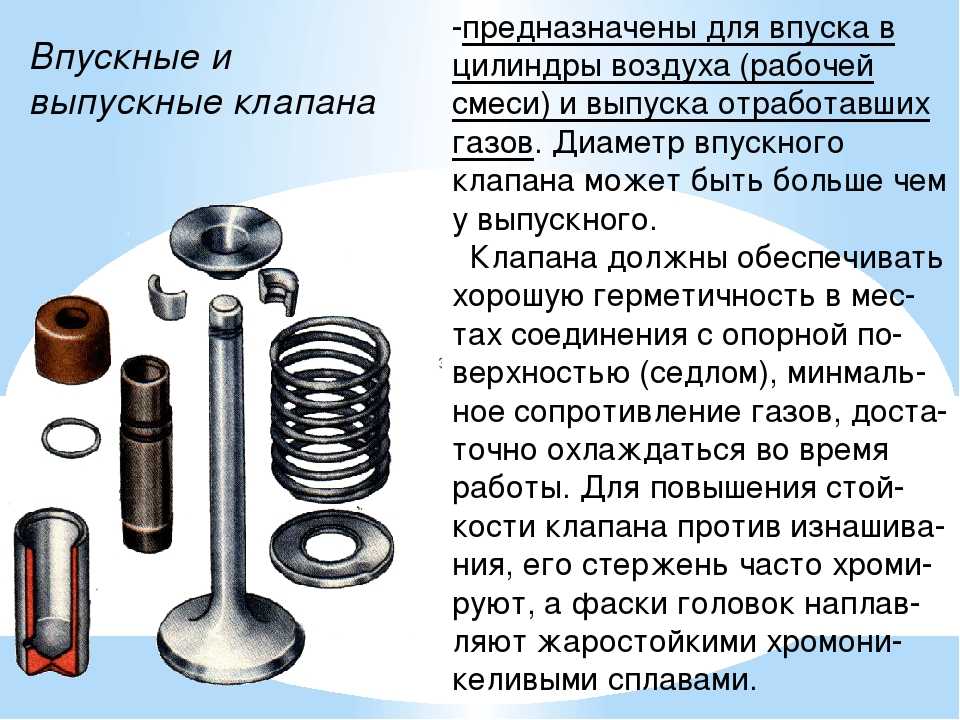

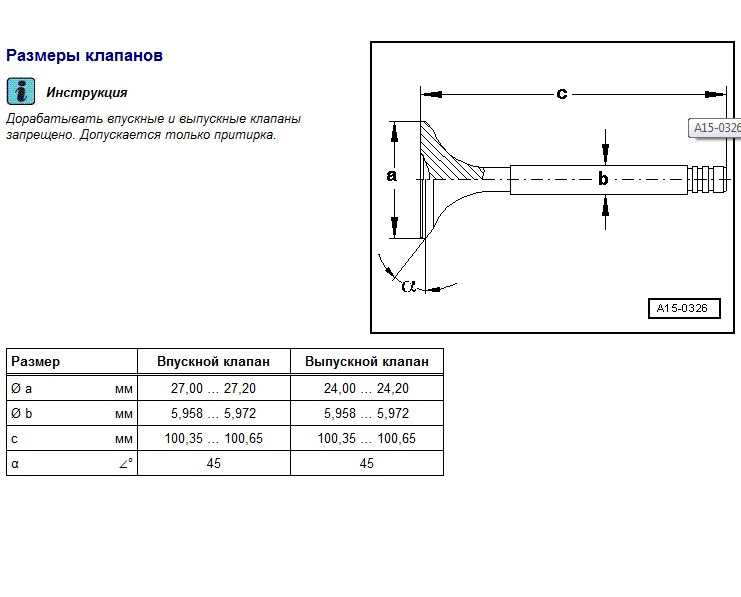

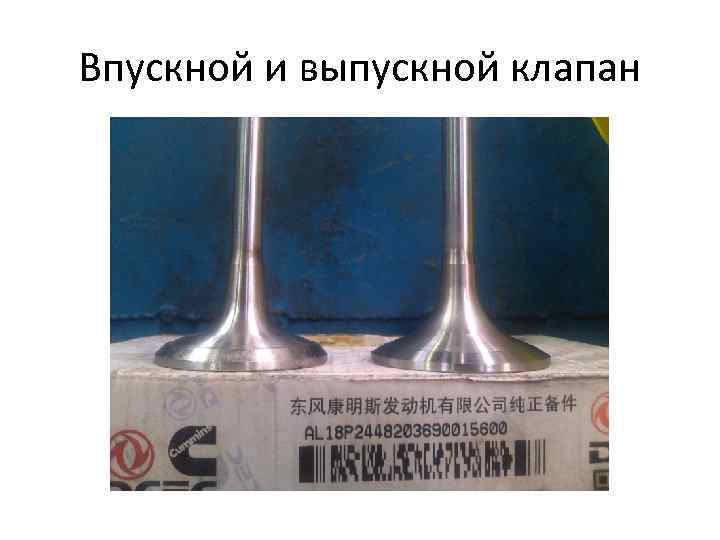

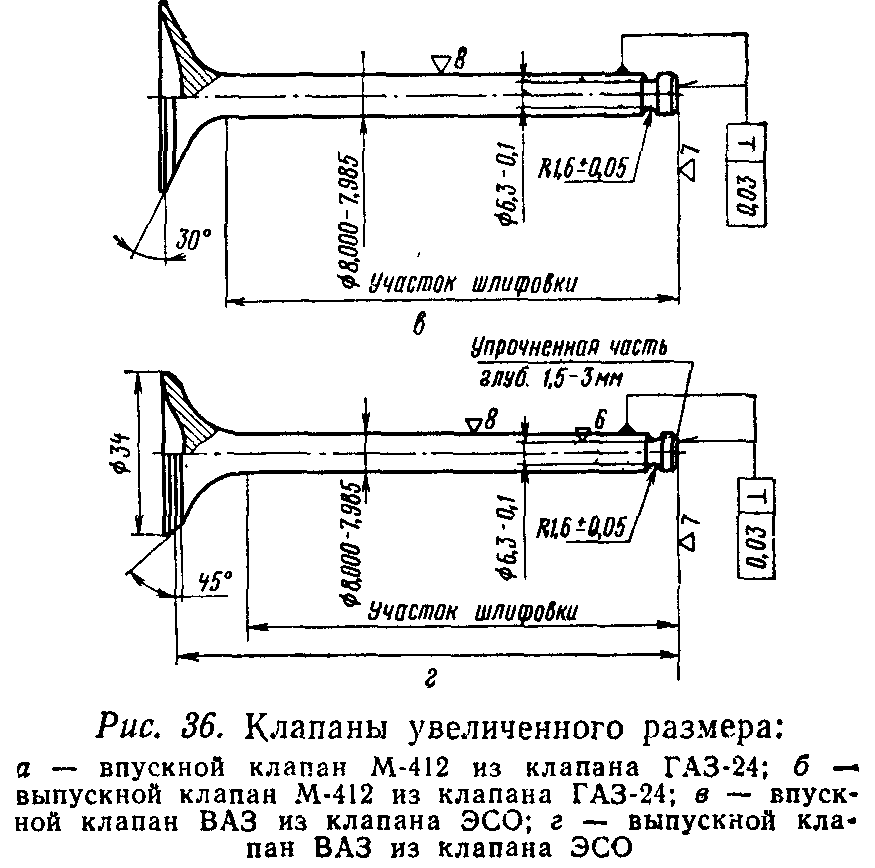

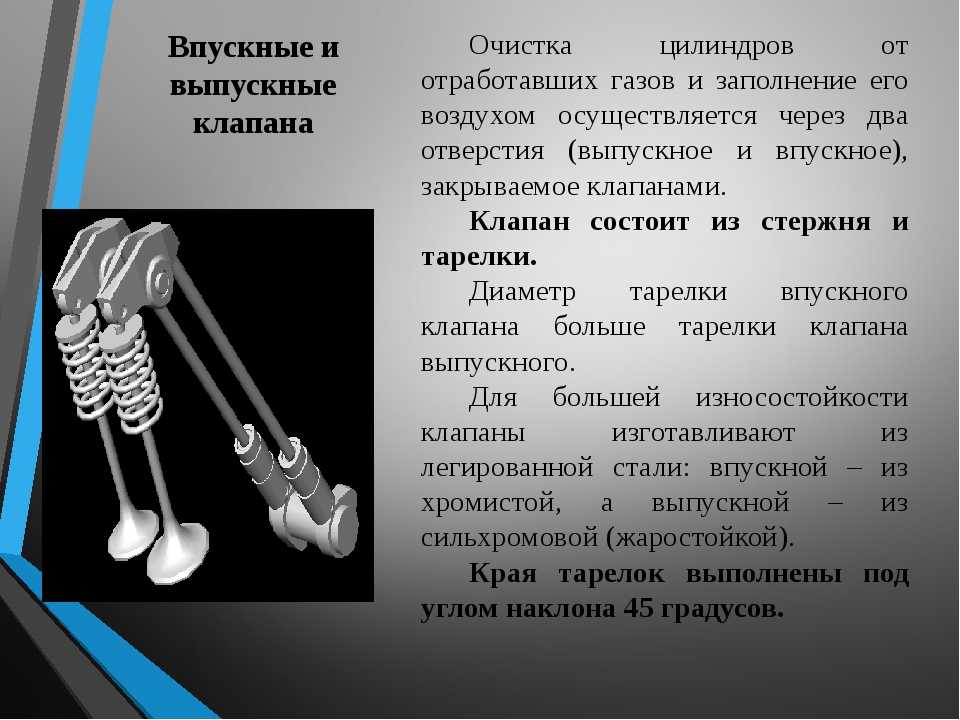

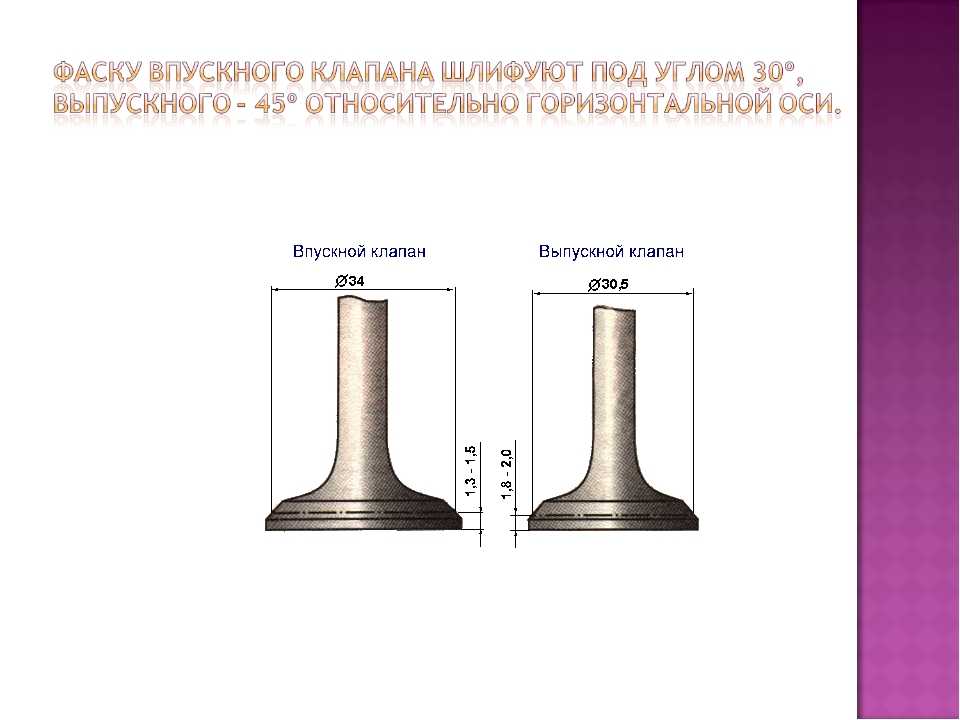

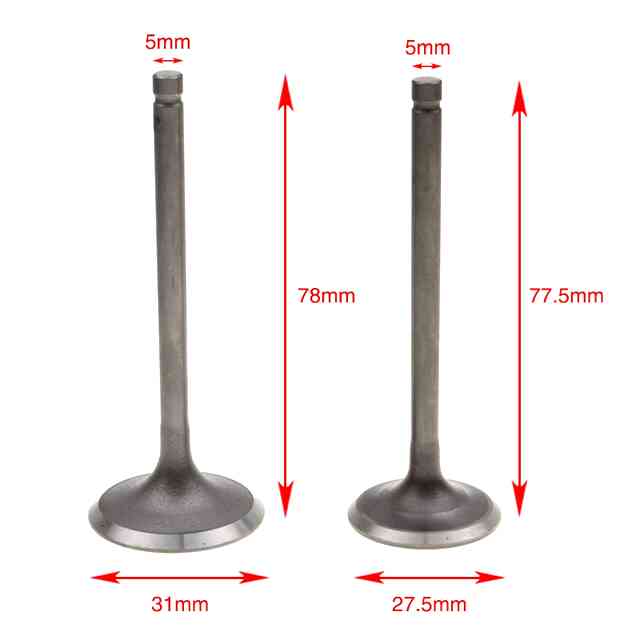

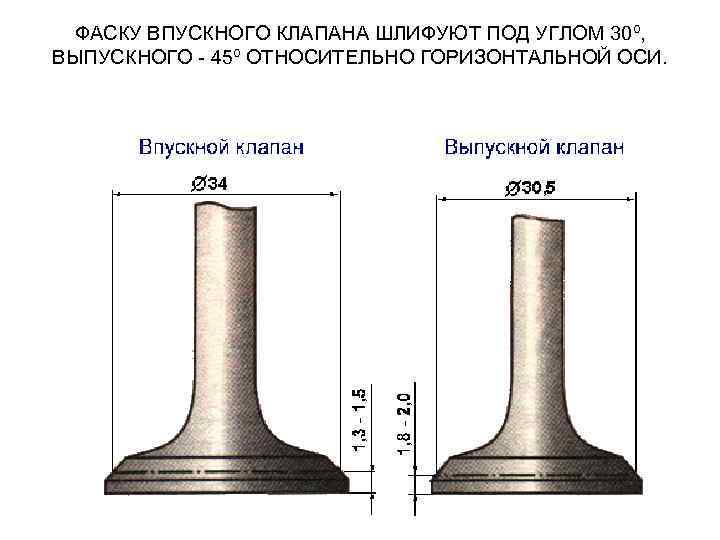

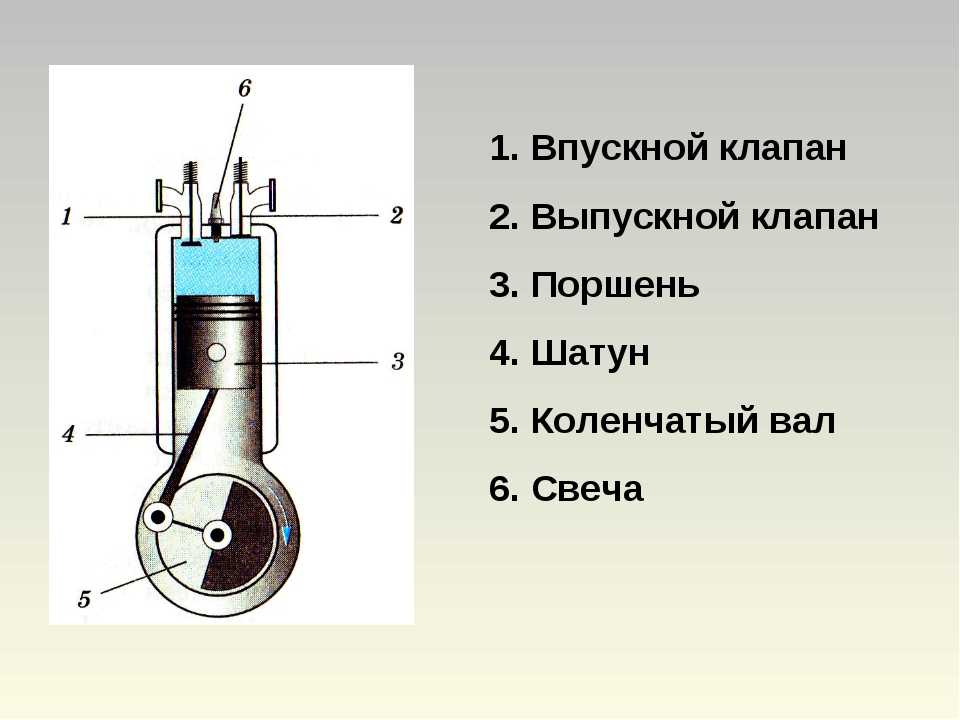

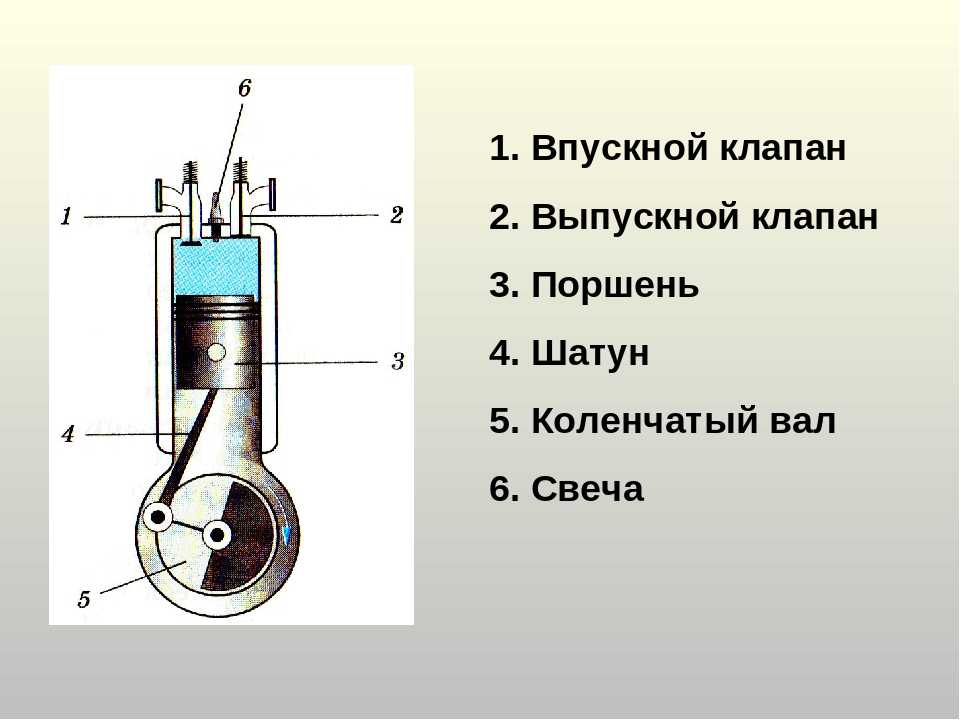

Главное отличие впускного клапана от выпускного — диаметр тарелки: у впускного она больше. Почему? Потому что всасывание воздуха из атмосферы в цилиндр под действием разрежения происходит с меньшей скоростью, чем выталкивание его из цилиндра поршнем.

Все просто: количество воздуха (или топливовоздушной смеси) — одинаковое, а скорость — разная. Соответственно, там, где скорость ниже, отверстие шире, а закрывающая его тарелка — больше в диаметре.

Все это справедливо для тех клапанных механизмов, где впускных и выпускных клапанов — равное количество — по одному или по два. Впрочем, есть моторы с нечетным количеством клапанов: два впускных + один выпускной или три впускных + два выпускных. Тут все наоборот: диаметр тарелок выпускных клапанов будет больше, чем у впускных, ибо производитель компенсировал низкую скорость всасывания добавлением одного «лишнего» отверстия, а не увеличением диаметра.

Подробнее о соотношении клапанов и цилиндров можно прочитать в соответствующей статье.

Второе важное отличие в конструкции клапанов — их рабочая температура. Впускные клапаны работают при 350-500 градусах, а вот выпускным тяжелее — раскаленные отработавшие газы нагревают их до 700-900 градусов. Поэтому, соответственно, выпускные клапаны часто делают более жаропрочными.

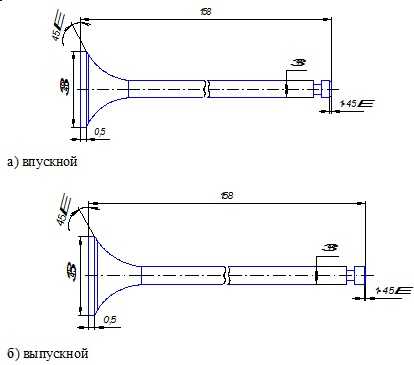

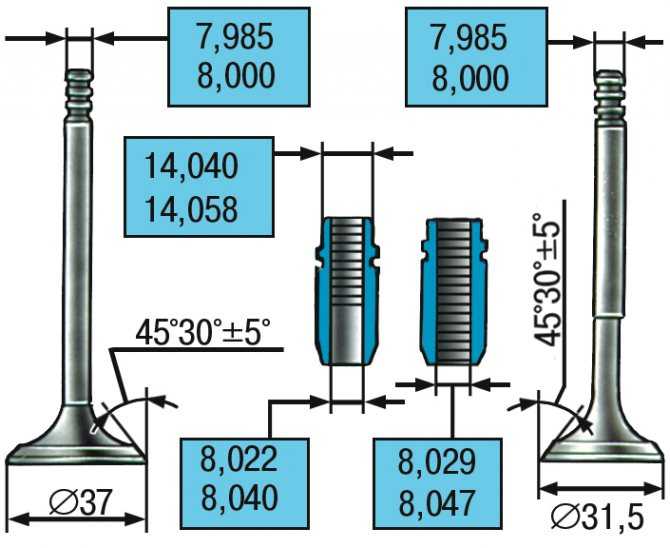

Головки (или тарелки) впускного и выпускного клапанов могут быть как одинакового диаметра, так и разного. (на автомобилях устаревших марок с малым перекрытием клапанов) -моё прим. Обычно головку впускного клапана делают большего диаметра для улучшения наполнения цилиндра. Например, размеры клапанов двигателя автомобиля ГАЗ-53А: диаметр головки впускного клапана 47 мм, а выпускного 36 мм. В дизеле КамАЗ-740 диаметр тарелки впускного клапана 51 мм, а выпускного 46 мм. Впускной большой выпускной маленький.

Выпускной клапан двигателя

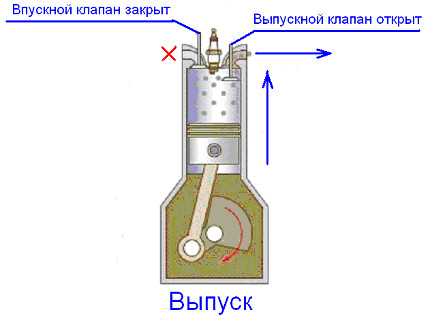

Выпускной клапан — элемент ГРМ, при открытии которого происходит удаление (выпуск) отработавших газов из камеры сгорания двигателя. Выпуск газов происходит тогда, когда поршень в цилиндре двигателя направляется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ). В процессе работы двигателя выпускные клапаны подвергаются значительным термическим нагрузкам, так как постоянно контактируют с раскаленными отработавшими газами. Головка клапана при работе ДВС может разогреваться в пределах 600-800 градусов.

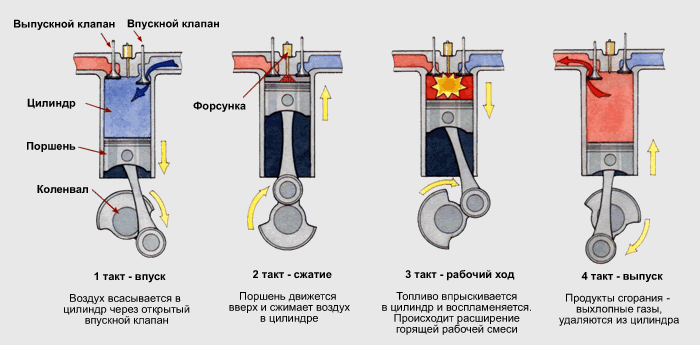

После окончания такта впуска и сжатия главным требованием в момент возгорания топлива в камере сгорания является максимальная герметичность. Впускной и выпускной клапаны закрыты. Когда поршень принял на себя энергию расширяющихся газов после возгорания топливно-воздушной смеси, из камеры сгорания необходимо удалить эти отработавшие газы. Герметизация камеры на данном этапе уже не нужна. За удаление выхлопных газов в конструкции газораспределительного механизма отвечает выпускной тарельчатый клапан, который размещен в головке блока цилиндров (ГБЦ).

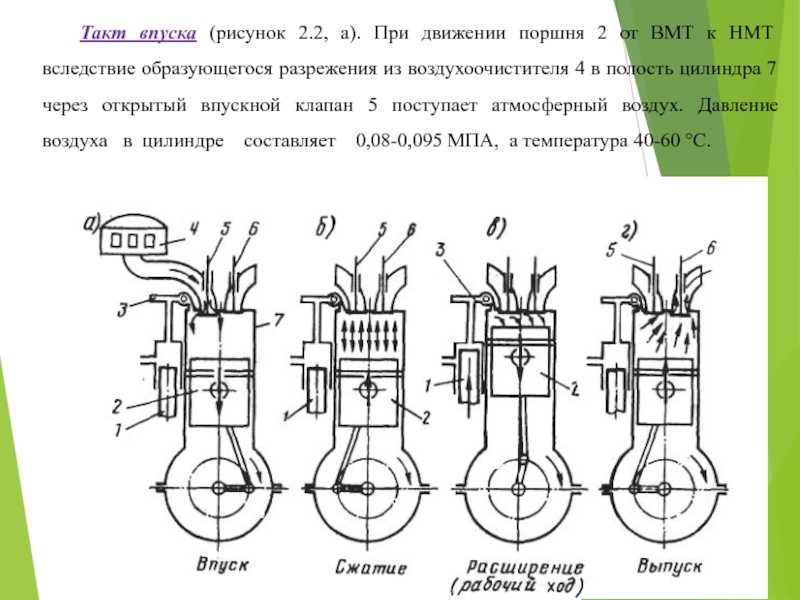

На такте впуска создается разряжение, а на такте выпуска в рабочей камере сгорания двигателя образуется повышенное давление. После сгорания смеси топлива и воздуха отработавшие газы покидают камеру сгорания через открывающийся в нужный момент выпускной клапан. Сила давления позволяет газам с легкостью выйти из рабочей камеры. Этим объясняется меньший размер тарелки выпускного клапана сравнительно с тарелкой впускного клапана. На такте впуска разрежение по своей силе меньше давления на выпуске. Выхлопные газы практически выталкиваются наружу через открытый выпускной клапан.

Эффективная герметизация камеры сгорания стала возможна благодаря использованию тарельчатых клапанов в конструкции ГРМ современных ДВС. Устройство клапана простое, элемент имеет тарелку и стержень. Фаска плавно переходит в стержень, что делает клапан достаточно прочным. Коническая форма перехода заметно снижает сопротивление выхлопных газов при выходе из камеры, а также дополнительно улучшает герметизацию.

Открытие выпускного клапана происходит благодаря полученному усилию от кулачка распределительного вала. Стержень (шток) клапана находится в направляющей втулке клапана, которая запрессована в ГБЦ. Кулачок распредвала нажимает прямо на шток клапана или на рокера, от которого усилие передается на стержень. В ГБЦ также размещено седло клапана. Седло клапана представляет собой углубление, которое по своей форме соответствует верхней части тарелки клапана. Тарелка клапана и седло клапана с филигранной точностью прижимаются друг к другу. Данное решение позволяет обеспечить максимальную герметичность в тот момент, когда закрыты впускной и выпускной клапаны. Главной задачей становится исключить прорыв газов из камеры сгорания.

На верхней части стержня клапана выполнена специальная выточка. Указанная выточка является местом установки «сухаря». Данный «сухарь» представляет собой коническое кольцо, которое разрезано на две равных части. Решение необходимо для крепления тарелки пружины клапана. Если открытие клапана осуществляется за счет «толчка» от кулачка распредвала, то закрытие клапана реализовано посредством усилия пружины клапана. Указанная пружина закрывает клапан, плотно прижимая тарелку к седлу. Дополнительно имеется механизм, который осуществляет проворачивание клапана. Это необходимо для равномерного износа клапана и очистки клапана от нагара.

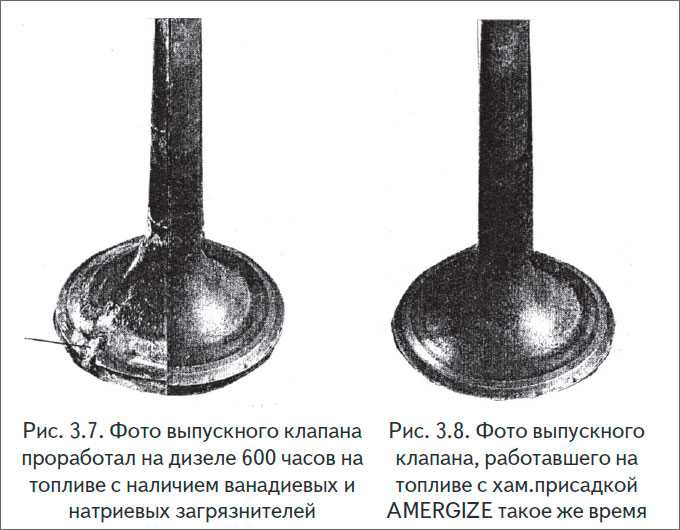

Выпускной клапан работает в крайне сложных условиях. Отработавшие газы вызывают сильную коррозию выпускных клапанов. Если топливо сгорает в камере не полностью, тогда это может привести к прогару клапана. Регулировка клапанного механизма является важной процедурой в процессе эксплуатации ДВС. Раннее закрытие выпускного клапана может привести к быстрому его прогару.

В процессе эксплуатации любого ДВС тарелка клапана и седло покрываются нагаром. Избежать нагара на клапанах практически не представляется возможным. Наличие нагара вызывает постоянный перегрев выпускного клапана. Рано или поздно опорная поверхность клапана начинает выгорать, что приводит к потере герметичности в камере сгорания. Результатом становится прогрессирующая потеря мощности ДВС, затрудненный пуск и т.д.

Появившиеся от перегрева микротрещины на тарелке клапана постепенно увеличиваются, так как раскаленные газы под давлением начинают прорываться наружу из камеры сгорания.

Головка клапана в таких условиях деформируется и далее разрушается. Выход клапана из строя фактически означает полную потерю цилиндром двигателя своей функциональности. После замены обязательно требуется притирка клапана к седлу для максимально точного прилегания. Игнорирование процедуры или некачественное выполнение притирки клапанов приведет к быстрому выходу нового клапана из строя.

Вполне очевидно, что перегрев является серьезной проблемой выпускных клапанов. Для изготовления выпускного клапана используется особая хромоникельмолибденовая сталь. Основой является никель, который повышает устойчивость выпускного клапана к механическому разрушению. Сталь для изготовления клапанов отличается высокой жаропрочностью.

Следующим шагом по снижению термонагруженности выпускного клапана становится его конструкция, которая отличается от устройства впускных клапанов.

Стержень выпускного клапана полый, полость заполнена металлическим натрием. Натрий расплавляется и перетекает внутри стержня клапана, что позволяет улучшить теплообмен и равномерно распределить нагрев.

Выпускной клапан также может иметь дополнительную защиту, которая способна значительно продлить срок службы элемента. Единственным недостатком можно считать конечное удорожание производства детали.

Среди наиболее распространенных способов защиты отмечены:

лазерное легирование;
метод плазменно-порошковой наплавки;
наплавка токами высокой частоты;

Плазменно-порошковая наплавка считается одним из наиболее экономически и практически оправданных решений. Для такой наплавки используют различные металлические порошки, в основе которых лежит кобальт или никель. Технологии нанесения покрытия разные, но главной задачей каждого из указанных способов становится наплавление тонкого слоя защиты на поверхность клапана для повышения износостойкости, устойчивости к появлению коррозионных процессов и механическому разрушению.

Впускной клапан двигателя

Впускной клапан — элемент механизма газораспределения ДВС, который отвечает за пропуск в рабочую камеру сгорания топливно-воздушной смеси или только воздуха (для дизельных ДВС или моторов с непосредственным впрыском). Впускной клапан ГРМ осуществляет открытие доступа в цилиндр двигателя, а затем перекрывает доступ перед тем моментом, когда начнется такт сжатия.

Впускные клапаны изготавливают из особой стали. К такой стали для изготовления клапанов двигателя внутреннего сгорания выдвигаются отдельные требования:

высокая твердость поверхности;
достаточная теплопроводность материала;
узкий коэффициент термического расширения;
противостояние разъедающему влиянию продуктов сгорания;
возможность противостоять регулярным динамическим нагрузкам при высоком нагреве;

Дополнительные требования к стали для клапанов предполагают отсутствие эффекта закаливания в момент охлаждения клапана после работы в условиях высоких температур. Это означает, что при остывании сталь не должна становится хрупкой. Данным требованиям на 100% не соответствует ни одна из разработанных сегодня марок стали.

Клапаны ДВС изготавливают из высоколегированных сильхромов, что позволяет указанной детали работать в условиях высочайшего нагрева. Такой подход обеспечил нужную прочность клапана, а также возможность элемента противостоять коррозионным процессам, которые активно прогрессируют в среде его работы при высоких температурах около 600 — 800 °C.

Клапаны размещают под определенным углом (30-45 градусов) по отношению к вертикальной оси. Отличием впускного клапана от выпускного является то, что его тарелка имеет больший диаметр сравнительно с тарелкой выпускного клапана. Такое различие вызвано тем, что момент открытия впускного клапана происходит именно тогда, кода в камере сгорания появляется разрежение. В момент выпуска в цилиндре имеет место повышение давления.

Разрежение в цилиндре на впуске уступает давлению по силе на такте выпуска. Для максимально качественного и полного наполнения рабочей топливно-воздушной смесью на впуске необходимы клапана с большей пропускной способностью. Такая пропускная способность реализована посредством увеличения диаметра тарелки впускного клапана или количества впускных клапанов.

Тарелка впускного клапана со стороны рабочей камеры сгорания плоская, а со стороны распределительного вала получает форму конуса. Данный конус еще называется фаской. В момент закрытия впускного клапана фаска прилегает к седлу клапана, которое также представляет собой коническое отверстие в ГБЦ.

Точность посадки впускного клапана обеспечена благодаря использованию направляющей втулки. В указанную втулку вставляется стержень клапана, а сама втулка называется направляющей клапана. Направляющие клапанов запрессованы в корпус ГБЦ, а также дополнительно зафиксированы посредством стопорного кольца.

Современные силовые агрегаты имеют тенденцию к увеличению количества впускных клапанов на цилиндр для улучшения пропускной способности, повышения эффективности наполнения цилиндра рабочей топливно-воздушной смесью и улучшения мощностных и других характеристик ДВС.

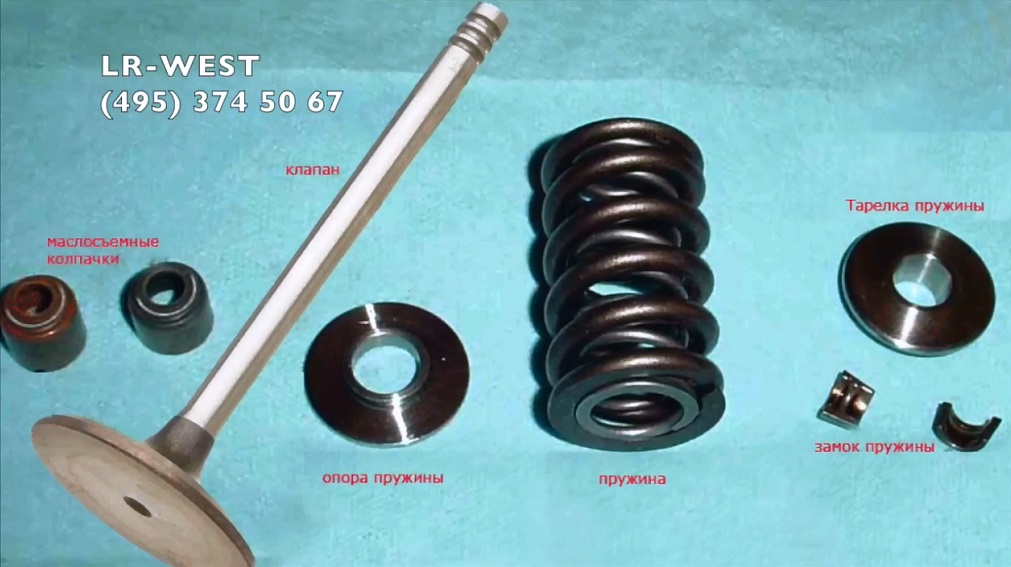

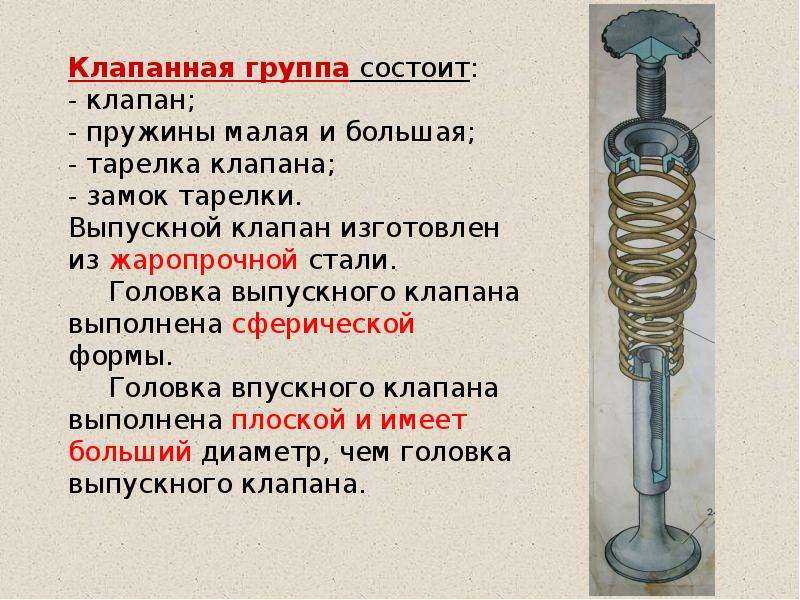

Клапан получает внутреннюю и наружную пружины. Данные цилиндрические пружины закрепляют на стержне клапана. Открытие впускного клапана на такте впуска становится возможным благодаря тому, что усилие от кулачка распределительного вала передается на рокера (толкатель). Конструкция современных ДВС подразумевает прямое воздействие кулачка распредвала на клапан. Пружины клапана плотно закрывают (прижимают) клапан обратно после того, как рокер сбегает с толкателя или стержень клапана прекращает контактировать с кулачком распредвала.

Между распределительным валом (его кулачком) и стержнем клапана (его торцевой частью) имеется конструктивный зазор. Такой зазор (может находиться на отметке 0,3-0,05 мм) создан для компенсации теплового расширения впускного клапана.

Открытие и закрытие впускных клапанов в четко определенный момент становится возможным благодаря угловому положению распредвала, которое в точности совпадает с аналогичным положением коленчатого вала ДВС. Получается, положение распредвала в момент открытия впускных клапанов строго соответствует положению коленвала. Конструкции двигателей могут отличаться, количество распредвалов может быть разным.

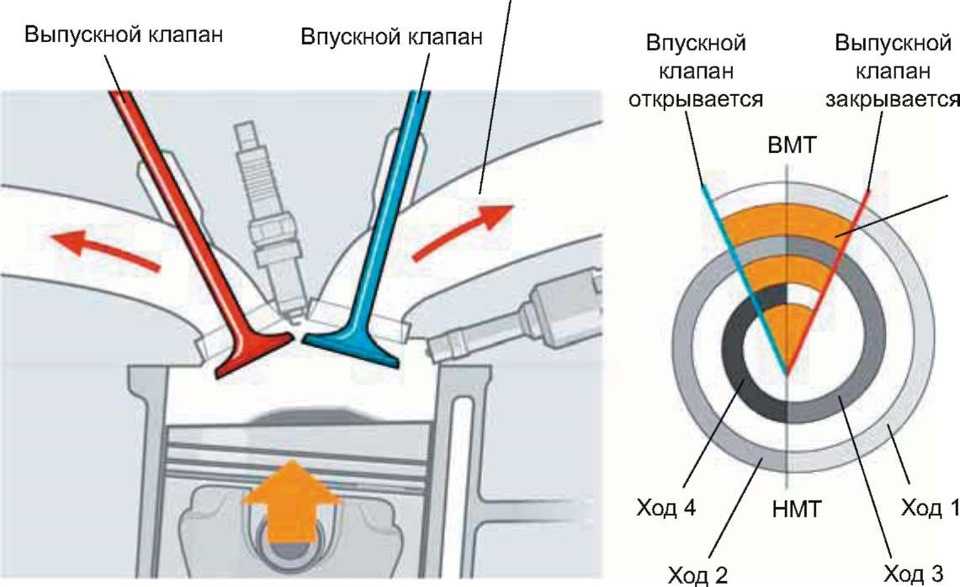

Впускной клапан начинает приоткрываться немного раньше того момента, когда поршень окажется в ВМТ (высшая мертвая точка). Это означает, что в самом начале такта впуска (когда поршень начинает опускаться вниз), впускной клапан уже немного открыт. Такое решение называется опережением открытия клапана. Различные модели силовых агрегатов имеют разное опережение, а рамки колебаний находятся в пределах от 5-и до 30-и градусов.

Закрытие впускного клапана осуществляется с небольшой задержкой. Клапан закрывается в тот момент, когда поршень в цилиндре оказывается в нижней мертвой точке и далее начинается движение вверх. Цилиндр продолжает наполняться и после начала движения поршня вверх. Такое явление происходит в результате инерционного движения во впускном коллекторе.

Основными неисправностями, которые напрямую связаны с клапанами ДВС, являются: загибание клапанов, зарастание клапанов нагаром и прогар клапана. Загибание клапанов чаще всего происходит по причине обрыва ремня ГРМ. Не менее часто гнет клапана и при неправильно выставленных метках в процессе замены приводного ремня ГРМ. Менять ремень ГРМ и выставлять метки на шкивах распредвала и коленвала нужно с повышенным вниманием.

Неисправностью клапанного механизма становится образование нагара на впускных и выпускных клапанах, что проявляется в повышенном шуме в процессе работы и падении мощности ДВС. Характерно появление металлического стука в области клапанной крышки на ГБЦ, а также проблемы с клапанами выявляют по хлопкам во впускном и выпускном коллекторе.

Нагар на клапанах и седлах не позволяет элементам плотно прилегать друг к другу, что ведет к потере необходимого показателя компрессии в двигателе. Снижение компрессии означает потерю мощности ДВС. Сильный нагар также приводит к перегреву и прогару клапана.

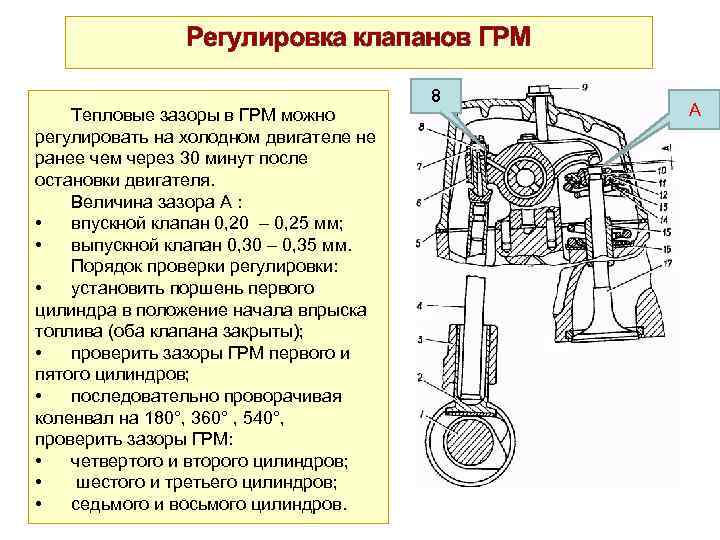

Неисправность пружин клапана может привести к деформации ГБЦ и заеданию стержня в направляющей клапана. Неправильный тепловой зазор между рычагом и стержнем приводит к сильному стуку клапанов. В таком случае необходимо немедленно заниматься выставлением требуемого производителем теплового зазора. Автолюбители называют эту процедуру регулировкой клапанов. Регулировать клапана нужно с определенной периодичностью в процессе эксплуатации мотора, а также если указанная возможность отрегулировать клапана двигателя изначально предусмотрена конструктивно.

Впускной клапан

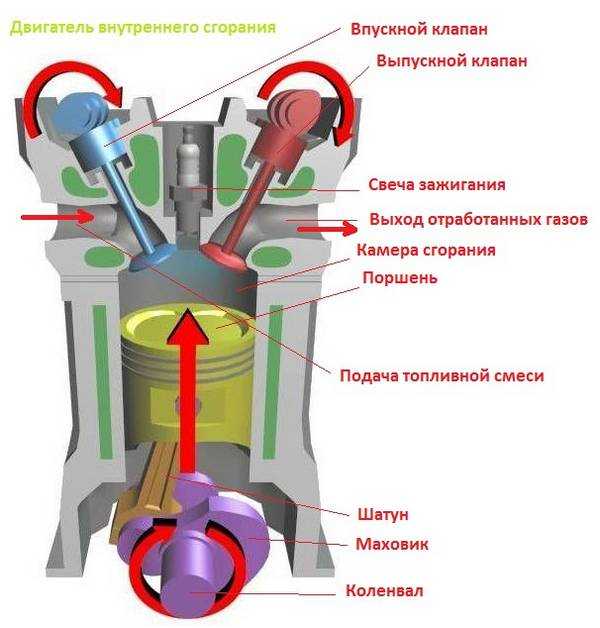

Впускной клапан газораспределительного механизма открывает доступ в цилиндр топливо-воздушной смеси и прекращает доступ перед началом такта сжатия. В случае с дизельным двигателем клапан пропускает в камеру сгорания только воздух.

При обрыве ремня ГРМ впускные клапана «зависают», так как распредвал перестает вращаться. Тарелки клапанов, оказавшихся открытыми, ударяются о поверхность цилиндра

Клапана располагаются под углом от 30 до 45 градусов относительно вертикальной оси. Тарелка впускного клапана больше, чем у выпускного. Разница обусловлена тем, что в момент открытия впускного клапана в камере сгорания образуется разрежение, а в момент выпуска — повышенное давление. Сила разрежения ниже силы давления, поэтому для впуска требуются клапана с большей поверхностью головки, чтобы обеспечить пропускание необходимого объема топливо-воздушной смеси.

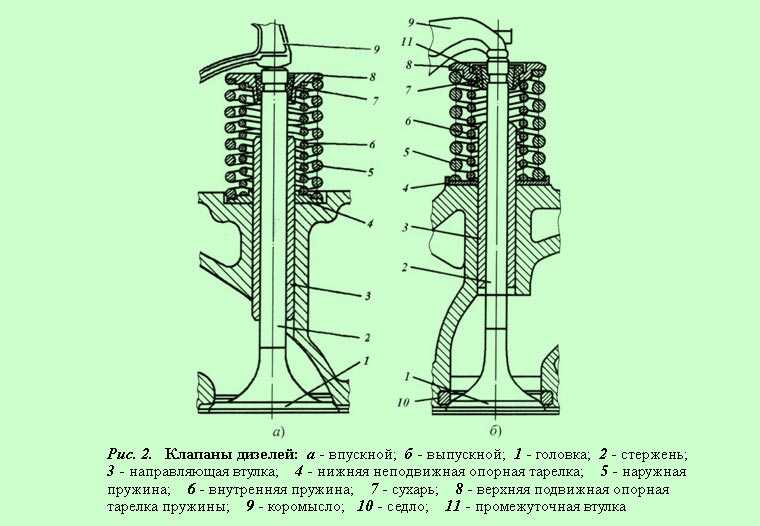

Устройство впускного клапана

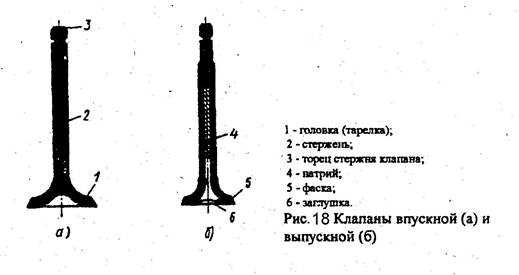

Состоит клапан из тарелки и стержня. Плоская со стороны камеры сгорания тарелка впускного клапана имеет конусную форму со стороны распредвала (фаску). При полном закрытии она плотно прилегает к «седлу» (коническому отверстию) в головке блока цилиндров. Точную посадку впускного клапана обеспечивает направляющая втулка, в которой перемещается стержень клапана. Она запрессована в корпус головки блока цилиндров и зафиксирована стопорным кольцом.

Современная тенденция в конструировании ГРМ — увеличение количества впускных клапанов на один цилиндр. Это позволяет увеличить пропускную способность цилиндра и повысить мощность двигателя

Впускной клапан имеет внутреннюю и наружную цилиндрические пружины, которые крепятся на стержне клапана.

В действие впускной клапан приводится рычагом (рокером) от кулачка распределительного вала, или, в большинстве современных двигателей непосредственно давлением кулачка. Пружина обеспечивает постоянный контакт стержня впускного клапана с концом рокера или с кулачком.

Между кулачком распределительного вала и торцом стержня клапана конструктивно закладывается зазор. Это дает возможность компенсировать тепловое расширение впускного клапана. Величина такого зазора составляет 0,3-0,05 мм.

Принцип работы впускного клапана

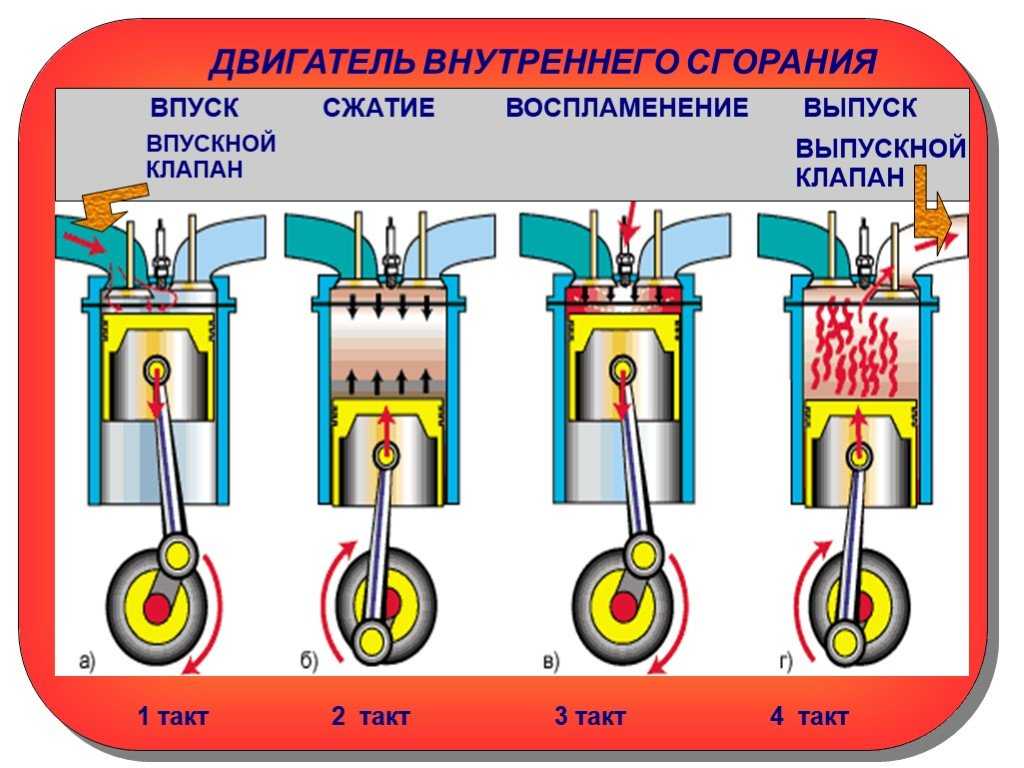

Своевременное открытие и закрытие впускного клапана обеспечивает угловое положение распределительного вала, точно синхронизированного с таким же угловым положением коленчатого вала. То есть, угловое положение одного строго соответствует определенному угловому положению другого.

В зависимости от модели двигателя, впускных клапанов может быть и несколько на один цилиндр.

Для радикального изменения опережения открытия клапанов необходимо приобрести комплект спортивных распредвалов

Прежде, чем поршень достигнет высшей мертвой точки, начинает открываться впускной клапан — то есть, при такте впуска, к началу движения поршня вниз, клапан уже приоткрыт. Для разных моделей двигателей существует свое опережение открытия клапана. Пределы колебаний составляют 5-30 градусов.

А вот закрытие впускного клапана происходит с некоторой задержкой, после того как поршень достигает нижней мертвой точки и начинает движение вверх. Заполнение цилиндра продолжается даже после начала движения. Это происходит вследствие инерции во впускном коллекторе.

Характерные поломки впускных клапанов

Безусловно, самой распространенной поломкой клапанов необходимо признать их загибание в результате обрыва ремня ГРМ. То же самое может произойти и без обрыва, если заменой ремня занимался непрофессионал, ошибочно выставивший метки на шкивах коленвала и распредвала (или распредвалов). Особенно опасны обрывы для современных сложных двигателей, оснащенных механизмом изменяемых фаз газораспределения и прочими высокотехнологичными системами.

Еще одна распространенная неисправность клапанного механизма зарастание впускных и выпускных клапанов нагаром. Как правило, определить проблему можно на достаточно ранней стадии по снижению мощности и хлопкам во впускном и выпускном трубопроводах, металлическому стуку в головке блока цилиндров и падению мощности двигателя.

Отложение нагара на седлах и клапанах препятствует их плотному прилеганию и уменьшает компрессию. Вследствие этого уменьшается и мощность двигателя. Поломки пружин могут вызвать неплотное прилегание клапана к седлу и приводить к деформации головки блока цилиндров, образованию раковин или заеданию стержня. Большой тепловой зазор между рычагом и стержнем клапана также ведет к появлению резкого металлического стука и падению мощности двигателя.

Материалы для производства клапанов

Для изготовления впускных клапанов используется хромистая сталь, обладающая стойкостью против коррозии в газовых средах при температурах свыше 550 °C. Этот вид стали достаточно хрупок.

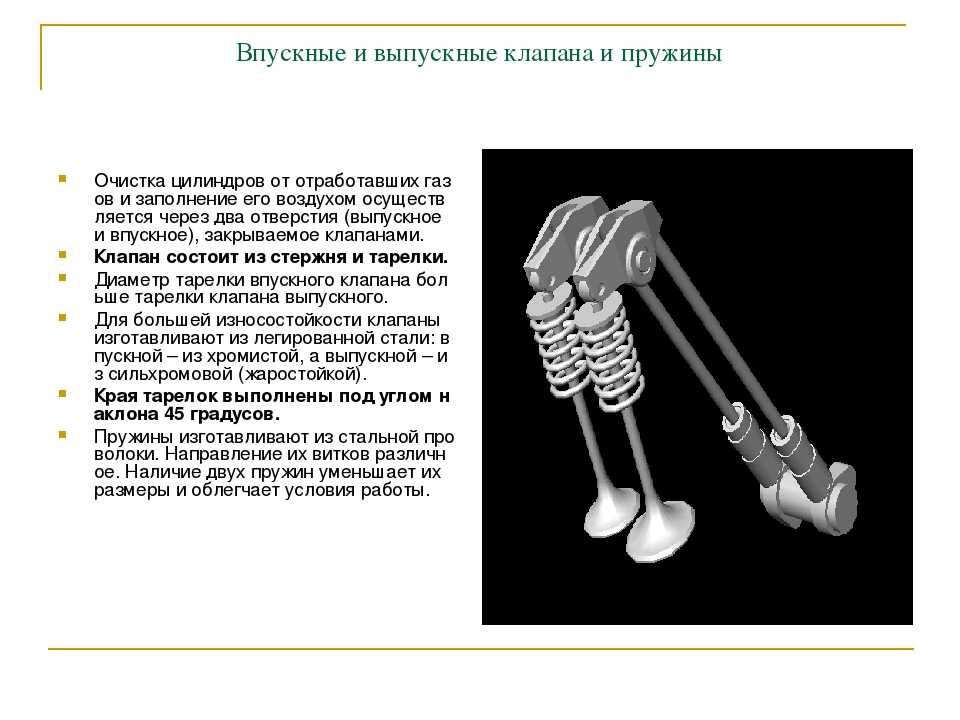

Впускные и выпускные клапаны автомобильных двигателей имеют тарельчатую форму. Клапан открывается под действием клапанного механизма, управляемого эксцентриковым кулачком. Работа кулачка синхронизирована с положением поршня и периодом вращения коленчатого вала.

В связи с этим они изготавливаются из более стойких материалов, чем впускные клапаны, и соответственно стоят дороже.

Направляющая втулка клапана расположена соосно с седлом клапана, так чтобы между рабочей фаской клапана и седлом обеспечивался герметичный газонепроницаемый контакт. Рабочая фаска клапана и седло скошены под углом 30° или 45°. Это номинальные значения угла фаски. Фактические значения могут на один-два градуса отличаться от номинальных. Клапаны и седла клапанов, используемые в большинстве двигателей, имеют номинальный угол фаски, равный 45°. Клапан прижимается к седлу под действием пружины. Пружина удерживается на стержне клапана (некоторые автомеханики называют его штоком клапана) опорной тарелкой пружины, которая, в свою очередь, контрится на стержне клапана замком (сухариками). Для демонтажа клапана необходимо сжать пружину и снять сухарики. После этого можно снять пружину, манжету, и вынуть клапан из головки.

Всесторонние испытания показали, что между различными геометрическими параметрами клапанов существуют оптимальные соотношения. В двигателях с цилиндрами внутренним диаметром от 3 до 8 дюймов (от 80 до 200 мм) для впускного клапана оптимальным будет диаметр головки, составляющий приблизительно 45% внутреннего диаметра цилиндра. Оптимальный диаметр головки выпускного клапана составляет примерно 38% внутреннего диаметра цилиндра. Впускной клапан должен быть больше по размеру, чем выпускной, чтобы пропускать ту же массу газа. Больший по размеру впускной клапан управляет низкоскоростным потоком разреженного газа. В то же время выпускной клапан управляет высокоскоростным потоком сжатого газа. С таким потоком в состоянии справиться клапан меньшего размера. Вследствие этого диаметр головки выпускного клапана составляет примерно 85% диаметра головки впускного клапана. Для нормального функционирования диаметр головки клапана должен составлять приблизительно 115% диаметра клапанного окна. Клапан должен быть достаточно большим, чтобы перекрывать окно. Высота подъема клапана над седлом составляет примерно 25% диаметра головки.

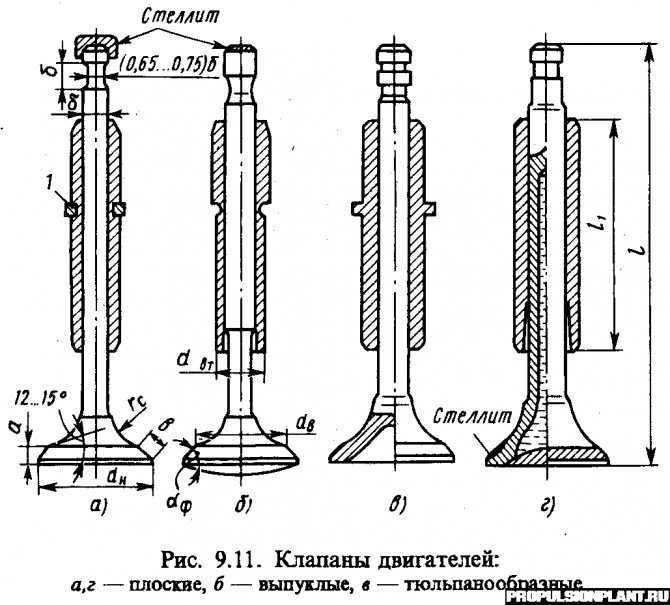

Конструкции клапанов автомобиля

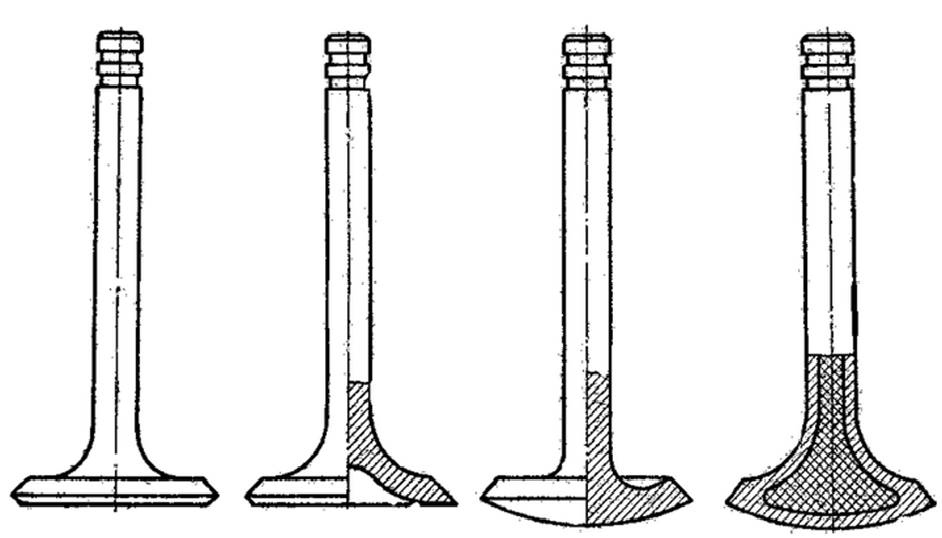

Головки клапанов авто (автомеханики часто называют их тарелками) могут иметь различную конструкцию, они могут быть как жесткими, так и эластичными. Жесткая головка обладает высокой прочностью, сохраняет форму и обладает высокой теплопроводностью. Она также отличается более высокой износоустойчивостью. Эластичная головка, в свою очередь, способна приспосабливаться к форме седла. Поэтому эластичный клапан надежно запечатывает окно, но перегревается, а изгибы при посадке в седло, когда клапан адаптируется к его форме, могут привести к его разрушению. В конструкции клапанов широко используется головка, над лицевой поверхностью которой выступает небольшая шляпка. Такой клапан обладает достаточно небольшим весом, высокой прочностью и теплопередачей, и чуть более высокой ценой. Эластичные головки чаще встречаются у впускных клапанов, а жесткие — у выпускных.

Попадание холодного воздуха на горячие выпускные клапаны сразу после остановки двигателя может привести к серьезным повреждениям клапанов. В двигателях, оснащенных выпускными коллекторными головками и/или прямоточными глушителями, холодному воздуху открыт прямой доступ к выпускным клапанам. Резкое охлаждение может вызвать коробление и/или образование трещин в клапане. В холодную ветреную погоду, когда ветер вдувает холодный наружный воздух прямо в систему выпуска отработавших газов, такие условия — не редкость. Противоточные глушители с длинными выхлопными трубами и каталитическим нейтрализатором отработавших газов снижают опасность возникновения такой ситуации.

Материалы из которых изготавливаются клапаны

Сплавы, материалы из которых изготавливаются выпускные клапаны автомобиля, состоят главным образом из хрома, обеспечивающего высокую жаростойкость, с небольшими добавками никеля, марганца и азотных соединений. Если требуется придать клапану особые характеристики, то он подвергается термообработке. Если конструкция клапана из однородного материала не может обеспечить необходимую прочность и жаростойкость, то его изготавливают сварным — из двух различных материалов. После обработки место соединения частей клапана невозможно различить. Головки клапанов изготавливаются из специальных сплавов, обладающих жаростойкостью, прочностью, коррозионной стойкостью, стойкостью к воздействию окиси свинца и высокой твердостью. Головки привариваются к стержням, изготовленным из материалов, обладающих высокой износостойкостью. В клапанах, предназначенных для работы в особо тяжелых условиях, на рабочую фаску головки и верхушку стержня впускного клапана автомобиля направляются твердосплавные материалы типа стеллита. Стеллит представляет собой сплав никеля, хрома и вольфрама и является немагнитным материалом. В тех случаях, когда необходимо повысить коррозионную стойкость, клапан алитируется. Алитирование рабочей фаски снижает ее износ при использовании неэтилированного бензина. На поверхности клапана формируется пленка окиси алюминия, предотвращающая приваривание стальной фаски клапана к чугунному седлу.

Клапаны с полым стержнем и деформацией седла

В некоторых типах особо мощных двигателей используются выпускные клапаны с полым стержнем, заполненным металлическим натрием. Натрий при нагреве клапана до рабочей температуры расплавляется, превращаясь в жидкость. Этот расплав плещется в канале стержня и отводит тепло от головки клапана в стержень. Далее тепло передается через направляющую втулку клапана и поглощается системой охлаждения. Монолитная конструкция впускного и выпускного клапана при правильном выборе материалов обеспечивает, как правило, хорошие эксплуатационные характеристики автомобильных двигателей.

Клапан прижимается к седлу рабочей фаской, герметично закрывая камеру сгорания. Седло обычно формируется как элемент конструкции в отливке чугунной головки блока цилиндров — такое седло называется встроенным седлом. Седла обычно подвергаются индукционной закалке, чтобы можно было использовать неэтилированный бензин. Это обеспечивает замедление износа седел в процессе эксплуатации двигателя. В процессе износа седла клапан все глубже садится в него — утапливается. В тех случаях, когда коррозионная стойкость и износостойкость должны быть особенно высокими, всегда используются вставные седла. В алюминиевых головках седла и направляющие втулки клапанов — только вставные. Необходимо отметить, что в алюминиевых головках рабочая температура седел выпускных клапанов на 180°Ф (100°С) ниже, чем в чугунных. Вставные седла используются в качестве спасительной меры при восстановлении сильно поврежденных встроенных седел клапанов.

Деформация седла является основной причиной преждевременного выхода из строя клапанов. Деформация седла клапана может быть обратимой — как результат воздействия высокой температуры и давления, или необратимой — как результат действия внутренних механических напряжений. Механическое напряжение — это сила, действующая на тело, которая стремится изменить его форму.

Почему диаметр впускных клапанов больше диаметра выпускных

Годы экспериментов показали, что оптимальный размер выпускного клапана должен составлять примерно около 75% от впускного или, если точнее, поток через него должен составлять примерно 75% потока через впускной клапан. Это правило применяется только тогда, когда диаметры комбинируемых клапанов равны общему имеющемуся пространству в камере, т. е. клапаны почти касаются друг друга, как часто бывает в гоночных двигателях. Если используются клапаны с размерами, меньшими, чем максимальные, а мощность не является основной целью, то баланс между потоками впускного и выпускного каналов не так критичен.

Самое простое правило, которому нужно следовать: если основным требованием является мощность, то следуйте нормальному соотношению 0,75:1. Это правило можно изменить в тех случаях, когда двигатель оснащен системой турбонаддува или впрыска окиси азота. Для этих систем требуется обеспечение большего потока выхлопных газов и может успешно использоваться соотношение диаметров выпускного и впускного клапанов, составляющее 0,9:1 (поток выхлопных газов составляет 90% от потока впускаемой смеси) или даже больше.

Хорошим примером того, что может быть сделано с выпускными клапанами, иллюстрирует головка блока двигателя CHVY 186 (“Шевроле”). Обычно эти головки оснащены выпускными клапанами диаметром 38,1 мм. Испытания на стенде показали, что увеличение диаметра выпускных клапанов до 42,7 мм и неизменность размера впускного клапана поможет увеличению мощности и топливной эффективности.

К сожалению, установка увеличенных выпускных клапанов имеет “ловушку”, которая обычно не связана с увеличением размеров впускных клапанов. Водяная рубашка внутри головки блока цилиндров расположена рядом с седлами выпускных клапанов. Это помогает поддерживать клапаны и седла холодными, но часто препятствует установке клапанов максимального размера. Вдобавок, тонкие отливки и большое количество тепла (побочный продукт высокой мощности) могут привести к образованию трещин в седлах, и это обычно укорачивает срок службы головки блока.

Замечание. Когда главной целью конструктора, является экономия, а не мощность, размер выпускного клапана может быть увеличен до соотношения 0,75:1 даже при увеличении дна-метра впускного клапана. Когда поток выпускного канала увеличивается, то пробег и срок службы двигателя будут улучшены. Однако здесь есть предел, как и во всем. Выпускные клапаны, размер которых превышает 90-95% от размера впускного клапана, даюг очень маленькую дополнительную топливную экономию, и так как они используют пространство, обычно отдаваемое впускным клапанам, то потенциал по мощности будет уменьшен.

Установлено, что опустошить цилиндр легче, чем наполнить его. Это кардинальное правило диктует оптимальные размеры клапанов. Проверки показали, что у всех гоночных двигателей максимальная мощность будет получена тогда, когда размер выпускного клапана составляет примерно 0,75% от размера впускного клапана.

Камеры сгорания

Большинство дискуссий, относящихся к типам камер сгорания, касается того, какой из них лучше для форсированного двигателя. Двумя основными типами, имеющимися в распоряжении для конструкторов двигателей, являются следующие:

· замкнутая или разделенная камера сгорания классической клиновидной формы, в которой камера не простирается на весь диаметр отверстия цилиндра на стороне свечи зажигания или закаленной стороне (противоположной) головки блока;

· открытая или неразделенная камера, — модифицированная версия клиновидной камеры, которая простирается на сторону свечи зажигания или закаленную (противоположную) сторону головки блока или, в некоторых случаях, в обе стороны до полного диаметра отверстия цилиндра.

Для конструкторов двигателей имеются камеры сгорания двух обычных типов. Разделенная камера сгорания (вверху, двигатель “Шевроле “) представляет собой небольшую компактную камеру, которая не расширяется до отверстия цилиндра. Неразделенная камера (внизу, также двигатель “Шевроле “) расширяется на стороне свечи зажигания (на некоторых двигателях также и на другой стороне) до полного диаметра отверстия цилиндра.

Изначально неразделенные камеры развивались по двум причинам:

· они минимизировали выступание клапанов на некоторых форсированных двигателях в начале и середине 60-х годов, но из-за ужесточения требований к токсичности выхлопных газов было установлено, что

· неразделенные камеры стремились уменьшить токсичные выбросы.

Некоторые из испытанных двигателей со степенью сжатия 8,8:1 использовали поршни с выемкой, головки блока типа 186 с разделенными камерами сгорания промышленными карбюраторами. Многочисленные проверки показали, что двигатели выдавали на 20 л. с. больше, чем те же двигатели, но с головками блока с неразделенными камерами сгорания и с плоскими поршнями.

Для повседневного использования на головках блока с неразделенными камерами сгорания редко бывает какое-либо увеличение потока и мощности. Фактически, головки с неразделенными камерами сгорания могут в чем-то уменьшить потенциал мощности, из-за того, что большие камеры меньше сопротивляются детонации.

Эти головки с неразделенными камерами иногда можно узнать по их очень небольшой или вообще отсутствующей закаленной (противоположной свече зажигания) области.

Некоторые головки блока, обычно известные как конструкции с разделенной камерой сгорания, в действительности являются головками с неразделенными камерами сгорания. Ранние конструкции включают в себя камеру, которая простирается до диаметра отверстия цилиндра па стороне свечи зажигания (классическая конструкция с неразделенной камерой сгорания). Но они часто считаются головками с разделенными камерами сгорания, т. к. поздние головки двигателей “Крайслер”, обычно называемые головками с разделенными камерами, имеют выемку на противоположной стороне (от свечи), которая расширяет камеру до полного отверстия цилиндра. В этом случае более ранние “меньше разделенные” камеры считаются многими конструкторами двигателей “Крайслер” разделенными камерами.
