Шаровая опора – общая информация
Шаровая опора – элемент ходовой части автомобиля, обеспечивающий шарнирный способ соединения деталей подвески, в основе конструкции которого лежит шаровый шарнир. Первоначально шаровые опоры использовались на передней оси автомобиля для обеспечения возможности поворота колеса вокруг вертикальной оси.
Шаровые опоры были изобретены как альтернатива шкворневого механизма. Основными элементами шаровой опоры являются корпус имеющий сферическую выемку и палец на одном из концов которого имеется шар. Эти детали изготавливаются, как правило, из стали. Для снижения трения сферическое углубление на корпусе покрывается каким-либо полимерным материалом (пластмассой) на которую и опирается шар пальца. Имеются, однако, шаровые опоры в конструкции, которых отсутствует полимерное покрытие между пальцем и корпусом. В любом случае в конструкции любой шаровой опоры имеется неподвижный корпус и подвижный палец, соприкасающиеся друг с другом в области рабочих поверхностей.
В силу своей функции шаровая опора является высоконагруженной деталью, так как воспринимает очень большие нагрузки. Действительно, на очень небольшую площадь опоры – несколько квадратных сантиметров поверхности шара пальца опирается основная масса автомобиля. Необходимо учитывать, что при увеличении скорости движения автомобиля, особенно по неровной дороге и заполненном пассажирами и грузом салоне, нагрузки, передаваемые на шаровую опору, возрастают многократно. Поэтому при выборе производителя шаровых опор всегда следует отдавать предпочтение оригинальным производителям запчастей так как только высокотехнологичное производство может гарантировать необходимое качество изделия и его соответствие требованиям безопасности.
На большинстве автомобилей на передней подвески автомобиля имеется по 1 шаровой на каждое колесо (Toyota Corola, Nissan X-Trail, MMC Outlander и др.). На некоторых автомобилях, как правило внедорожниках, имеется по две шаровых на каждое колесо – верхняя и нижняя (MMC Pajero, NIS Terrano и др.

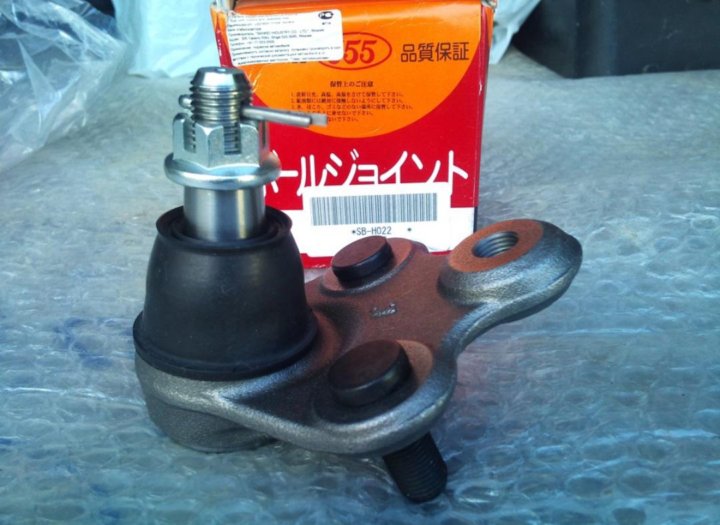

Оригинальные производители могут предусмотреть возможность замены неисправной шаровой опоры в виде отдельного узла – в таком случае достаточно просто приобрести шаровую опору и оплатить её установку. Однако на многих автомобилях оригинальные производители не производят шаровые опоры в виде отдельных деталей и поставляют только рычаги подвески с предустановленными на них новыми шаровыми опорами – в таком случае ремонт обходится автовладельцу намного дороже, так как стоимость рычага значительно выше стоимости шаровой опоры. В таких случаях на помощь автолюбителям приходят многочисленные азиатские производители, предлагающие шаровые опоры в виде отдельных узлов практически на любой японский автомобиль.
Завершая статью, хочется ещё раз подчеркнуть, что шаровая опора является очень важным узлом в автомобиле, от которого напрямую зависит безопасность. Поэтому, необходимо с помощью квалифицированных специалистов с определённой периодичностью оценивать состояние шаровых опор и своевременно производить их замену.
Купить шаровые опоры вы можете в любом из наших магазинов или заказать в нашем интернет-магазине.
Для того, чтобы передать нам изображения, замеры деталей либо другую оперативно требующуюся информацию, используйте программы Whatsapp, Viber или Skype. Контактный телефон:
skype: stars_novosibirsk
Шаровая опора
Шаровая опора – элемент подвески управляемых колес автомобиля, обеспечивающий жесткое крепление с сохранением ограниченной подвижности рычагов к колесной ступице
Ходовая часть
При движении передние, ведущие, колеса автомобиля выполняют две функции: обеспечивают движение машины по дороге и позволяют маневрировать, то есть поворачивать вправо или влево.
К положению колес относительно дорожного полотна для обеспечения движения и маневрирования предъявляется несколько требований: колеса должны стоять ровно, катиться вперед или назад, легко управляться рулем и надежно крепиться. Соответствие этим условиям обеспечивает подвеска, и шаровая опора в ней занимает немаловажное место – соединяет рычаги подвески со ступицей управляемого колеса.
История создания шаровой опоры
Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.
Шаровая опора.Устройство шаровой опоры
Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера.
На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные – с резьбовой крышкой, необслуживаемые и обслуживаемые – с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.
Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.
Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом.

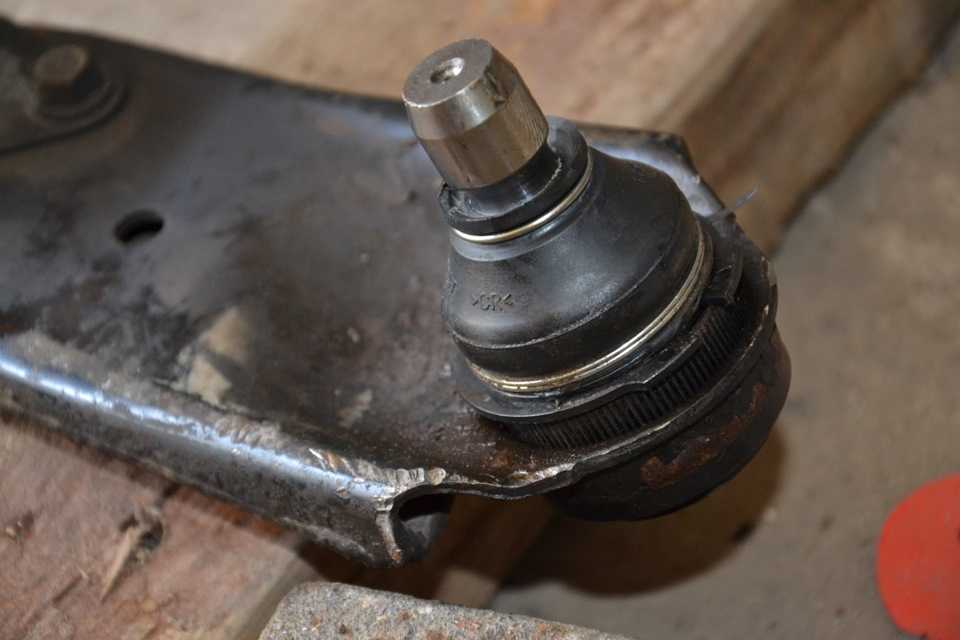

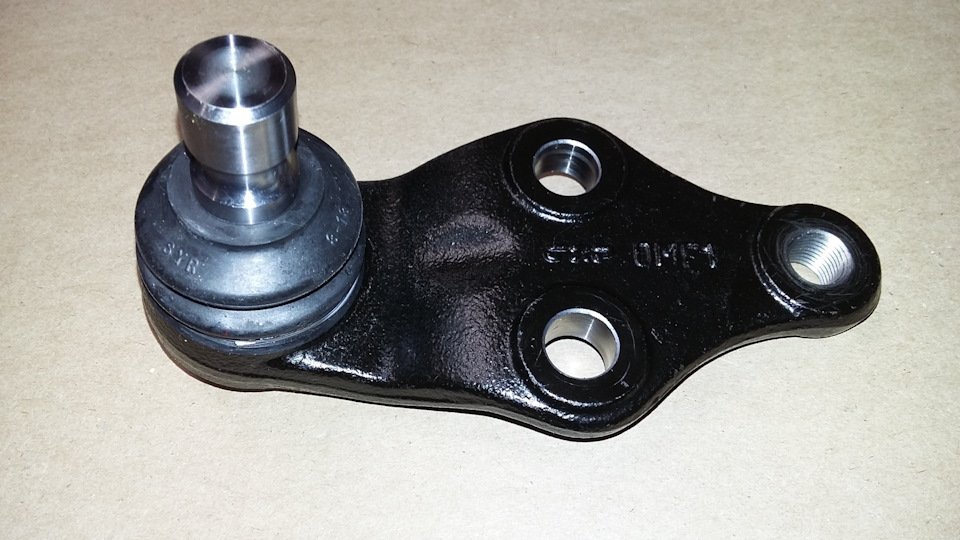

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.
Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов.
Вопросы эксплуатации шаровой опоры
Шаровая опора, в силу своего назначения, эксплуатируется в жестком режиме. Основная масса автомобиля опирается на очень небольшую площадь поверхности шара. А если учитывать вес пассажиров и груза в салоне автомобиля, высокую скорость и некачественные дороги, то становится понятно, что нагрузки на шаровую опору многократно возрастают. Это неизбежно приводит к износу и выходу из строя этого узла.
По некоторым данным, объем российского рынка шаровых опор ежегодно составляет более 20,000,000 штук. Около 70% этого количества – это шаровые опоры для отечественных автомобилей и более 20% – для иномарок.
При покупке такой нагруженной детали рекомендуется отдавать предпочтение оригинальным производителям. На рынке представлено большое количество торговых марок, выпускающих аналоги оригинальных деталей, в том числе, и шаровые опоры, но выбирать следует только хорошо себя зарекомендовавшие.
Производственные мощности и опыт дают возможность российским заводам обеспечивать необходимый уровень качества. Результат – более надежные и крепкие шаровые опоры, которые не уступают зарубежным аналогам и соответствуют всем требованиям безопасности.
Количество шаровых опор в подвеске
Самой распространенной является передняя подвеска с двумя шаровыми опорами, по одной на каждое колесо. Некоторые автомобили – в частности внедорожники – имеют на передней подвеске 4 шаровых опоры, по две (верхняя и нижняя) на каждое колесо. Гораздо реже передние колеса имеют по три шаровых опоры. Современные автомобили с независимой многорычажной задней подвеской нередко оснащаются шаровыми опорами и на задних колесах.
Большее количество шаровых опор обеспечивает их долгую службу и уменьшает вероятность поломки. Но это же обстоятельство усложняет диагностику подвески автомобиля и значительно увеличивает суммарную стоимость ремонта и запчастей.
Диагностика и замена шаровых опор
Если при повороте руля автомобиля требуется прилагать дополнительное усилие или появляется скрип – возможно, возникли проблемы с шаровой опорой.
Об этом же говорит и появление стука при движении автомобиля с небольшой скоростью по неровной поверхности, например, при проезде “лежачего полицейского”.
Еще одним признаком выхода из строя шаровых опор является неустойчивость и виляние передних колес при движении по прямой. Другой характерный признак проблем с шаровой опорой – неравномерный (боковая поверхность больше) износ шин автомобиля.
Конечно, быструю и качественную замену шаровой опоры могут произвести только профессионалы, хотя многие автовладельцы и предпочитают делать это самостоятельно.
Сегодня производство шаровых опор – это высокотехнологичный процесс, позволяющий добиться высокой степени надежности. Тем не менее, их замена – самый распространенный вид ремонта автомобиля. Ситуация не будет меняться до тех пор, пока качественно не изменятся российские дороги.
Сколько стоит автомобиль? » Путь Блог
Распространяйте любовь
Вас машина гремит в последнее время? Также может показаться, что ваш руль имеет собственный разум.
Похоже, система подвески требует внимания. И, скорее всего, вы правы насчет виновника! Итак, узнайте, сколько стоит замена шаровой опоры, и немедленно обеспечьте своему автомобилю необходимый уход.
Автомобильные шаровые шарниры не доставляют больших неприятностей, если только вы не проверяете их твердость во время жесткого вождения. Но даже у самых любимых автомобилей со временем изнашиваются шаровые шарниры. Наиболее распространенными симптомами являются чрезмерная тряска и неравномерный износ шин. В целом, езда на плохих шаровых опорах обычно ощущается любым опытным водителем — баланс автомобиля будет нарушен из-за слабой подвески.
Прежде чем мы расскажем вам о средней стоимости замены шаровых опор, вот что вы должны знать об этой детали автомобиля, которая играет важную роль в подвеске и рулевом управлении.
Содержание
Что такое автомобильная шаровая опора? Шаровые шарниры в автомобиле состоят из шпильки, которая вращается в металлическом корпусе, и гнезда внутри смазанного корпуса.
Это небольшая, но важная амортизирующая часть системы передней подвески автомобиля. Когда вы едете, шаровая опора продолжает двигаться, облегчая управление и поддержку — подобно тому, как работают кости бедра или плеча человека.
Шаровые шарниры соединяют колеса вашего автомобиля с системами рулевого управления и контроля. В зависимости от типа автомобиля и системы подвески верхние и нижние шаровые опоры. Нижние шаровые шарниры несут нагрузку, а верхние шаровые шарниры обычно не несут нагрузки.
Что делает шаровой шарнир?Если в вашем автомобиле нет шаровых опор, шины не будут двигаться или поворачиваться плавно. Шаровые шарниры являются жизненно важным соединением между поворотными кулаками и рычагами подвески. Это гарантирует, что суставы останутся прикрепленными к автомобилю, позволяя ему поворачиваться в разных направлениях. Шины должны двигаться из стороны в сторону, а также вверх и вниз для плавного движения.
Silverxxx, общественное достояние, через Wikimedia Commons Почему шаровые шарниры нуждаются в замене? Как и любая другая деталь автомобиля, шаровые опоры подвержены ежедневному износу.
Постоянное движение и длительная эксплуатация автомобиля ослабляют шаровой палец. С большим пространством между шпилькой и гнездом он перемещается больше, чем рекомендуется. Грязь и другие примеси также могут способствовать ухудшению состояния. Отсутствие смазки – еще одна причина выхода из строя шаровых шарниров.
Когда износ шаровой опоры выходит за пределы, рекомендованные производителем автомобиля, это становится серьезной проблемой безопасности. Колесо может частично оторваться, если шаровой палец выдвинется из гнезда. Это может привести к тому, что вы потеряете контроль над автомобилем, если он находится в движении.
Как узнать, что мои шаровые опоры неисправны? Если шаровые опоры вашего автомобиля здоровы, он будет двигаться из стороны в сторону плавно; не будет никаких покачиваний или толчков, когда вы едете. Тряска и грохот обычно сопровождаются скрипучими или лязгающими звуками. Вы также заметите, что рулевое управление дрейфует, и вы теряете контроль.
Если вы думаете о замене шаровой опоры, обратите внимание на следующие симптомы:
- Необычные автомобильные шумы: Незакрепленные шаровые опоры издают различные звуки: стук, грохот и даже стук. Прислушивайтесь к любым странным звукам, особенно когда вы едете по неровной поверхности.
- Все трясется: Чрезмерная вибрация — один из первых признаков износа шаровой опоры. Вы почувствуете это через руль или подвеску.
- Дрифт: В этом обычно виновата неправильная развал-схождение, но шаровая опора, которую необходимо заменить, также может привести к тому, что ваш автомобиль уведет в сторону из-за слабого контроля.
- Износ шин: Поскольку баланс нарушен и автомобиль тянет в одну сторону, вы также заметите неравномерный износ шин — внутри или снаружи.
Шаровые шарниры обычно служат долго, но если вы заметили вышеперечисленные признаки неисправного шарового шарнира, вам следует обратиться к квалифицированному специалисту для его проверки.
Рекомендуемое расстояние между шаровым пальцем и гнездом зависит от производителя. Износ также зависит от пробега и воздействия. Например, если вы слишком долго водили машину или часто ездите по неровным дорогам, замена шаровых опор может потребоваться раньше. Механик может поставить вам точный диагноз.
Сколько стоит замена шаровой опоры?В среднем вы потратите всего около 300 долларов на замену шаровой опоры – на новую деталь и работу. Смета варьируется в зависимости от качества замены, типа подвески и дополнительных услуг.
Шаровые опоры хорошего качества стоят 100–150 долларов. Вы найдете более дешевые по цене от 20 до 80 долларов, но это рискованно в зависимости от марки и модели вашего автомобиля. Стоимость замены шаровой опоры для автомобилей высокого класса может составлять 500 долларов и более, поскольку деталь стоит дороже. Стоимость рабочей силы обычно составляет около 100-150 долларов.
Прочитайте: Амортизаторы и стойки: полное руководство о том, что они из себя представляют Чтобы получить доступ и установить деталь, вам потребуются хорошие технические знания и опыт.
Шаровой шарнир может заржаветь, и есть несколько других проблем с безопасностью. Механик, знакомый со сборкой колес и подвеской, быстро выполнит работу.
Подробнее о парковке в аэропорту с самым высоким рейтингом , лучшие парковочные места в вашем городе , доступное автострахование , простое авто рефинансирование , и качественные автомойки рядом с вами 90.0005 90.005
Обслуживание передней подвески и замена шаровых опор
Майк Бамбек, automedia.com
Хотите верьте, хотите нет, но ключевая особенность нашего великого человеческого замысла превратилась сегодня в подвеску почти каждого автомобиля на дорогах. Подобно шаровому шарниру, который соединяет бедренную кость с тазовой костью, шаровой шарнир (или суставы) соединяет вместе переднюю подвеску автомобиля. Точно так же, как ваша нога может двигаться вверх и вниз и из стороны в сторону, автомобильный шаровой шарнир позволяет колесу и подвеске двигаться вместе таким же образом.
Соединения
Автомобильный шаровой шарнир соединяет рычаг подвески с поворотным кулаком. В то время как рычаг управления позволяет двигаться вверх и вниз, поворотный кулак поворачивает колеса, когда вы поворачиваете рулевое колесо. Это важно, потому что рулевое управление не было бы слишком эффективным, если бы передние колеса не могли двигаться с различными требованиями, создаваемыми еще более разнообразными дорожными покрытиями и нагрузками, возлагаемыми на саму подвеску. Поскольку шаровой шарнир может двигаться в двух разных направлениях одновременно, подвеска тоже может двигаться.
В зависимости от типа автомобиля и рассматриваемой подвески может быть верхняя и нижняя шаровая опора. Нижний шаровой шарнир обычно принимает на себя самые сильные удары и изнашивается первым. Он не только должен выдерживать нагрузку автомобиля, но также поглощает удары выбоин и других дорожных опасностей. Именно по этим причинам шаровые шарниры следует смазывать и проверять в соответствии с установленными интервалами обслуживания.
«Невозможно сказать достаточно о крутящем моменте при работе с подвесками. Правильно затянутый болт — это не тот, который просто «достаточно затянут». степень.”
Осмотр передней подвески и шаровых опор
Время для регулярной плановой смазки — лучшее время для технического обслуживания передней подвески и осмотра шаровых опор. Сначала убедитесь, что резиновые пыльники, удерживающие смазку внутри шарового шарнира, находятся в хорошем состоянии. Если ботинок порван или просто отсутствует, скорее всего, шаровая опора тоже. Если шаровой шарнир можно смазывать, используйте только ту смазку, которая рекомендована для данной работы. Некоторые шаровые шарниры поставляются смазанными на весь срок службы, и поэтому их нельзя смазывать – хотя парадокс заключается в том, что обычно они не живут очень долго.
Изношенные шаровые опоры могут нести ответственность за лязг и неаккуратное рулевое управление. По мере того, как гнездо и шар изнашиваются вместе, допуски увеличиваются, а шаровой шарнир ослабевает.
Мяч может буквально греметь и лязгать в гнезде, вызывая лязгающие звуки. С другой стороны уравнения износа шаровой шарнир может заедать и вызывать затруднения в ходе рулевого управления. Замена шаровых опор может вернуть вашему старому драндулету плавное рулевое управление.
Определение того, хорошие или плохие шаровые опоры, во многом зависит от того, какой тип подвески и шаровых опор используются в рассматриваемом автомобиле. Если вам повезет, в шаровые опоры будут встроены индикаторы износа, и в этом случае их легко проверить. В противном случае разгрузите подвеску, поддомкратив автомобиль и проверив люфт каждого шарового шарнира. Поскольку существует несколько типов настроек подвески, лучше всего следовать той процедуре, которая описана в руководстве по обслуживанию вашего автомобиля. Поскольку серьезный отказ шарового шарнира может привести к поломке подвески автомобиля, при решении проблем с подвеской лучше не строить догадок.
Износ
Хотя все автомобильные шаровые шарниры более или менее выполняют одну и ту же задачу, существует множество различных конструкций.
Некоторые из них чрезвычайно просты, но требуют освобождения большей части подвески для замены. Другие типы шаровых шарниров запрессовываются и требуют специальных инструментов для правильной установки. Некоторые шаровые шарниры являются ввинчиваемыми, и для их снятия и замены требуется не только гигантская уникальная втулка, но и сила самого Гориллы Муссона.
Хотя изображения или иллюстрации очень помогут в навигации по лабиринту компонентов передней подвески, имейте в виду, что все автомобили разные. Поэтому крайне важно приобрести руководство по обслуживанию или ремонту автомобиля, предназначенное для вашего автомобиля, прежде чем начинать работу с незнакомой подвеской. Если разобрать подвеску вилкой для рассолов и разобраться во всем этом позже, можно застрять в серьезном рассоле. Знание того, что для снятия или установки шарового шарнира перед демонтажем всей подвески необходимо использовать специальную головку или инструмент, может сэкономить время и деньги. Хорошей новостью является то, что многие магазины запчастей теперь предлагают специализированные инструменты для подвески в аренду с залогом и продают руководства по обслуживанию вместе с запчастями.
