Электрическая схема автомобиля ФОРД ФОКУС
Соединения проводки и электрооборудования автомобиля форд фокус. Для увеличения схемы кликните по ней. Схема соединения стеклоочистителя и стеклоомывателя ветрового стекла
1 — выключатель (замок) зажигания; 2 — монтажный блок реле и предохранителей; 3 — предохранитель 15 А; 4 — реле стеклоочистителя ветрового стекла; 5 — мотор омывателя ветрового стекла; 6 — комбинированный подрулевой переключатель
Схема соединения системы заряда аккумуляторной батареи
1 — электронный блок управления трансмиссией; 2 — монтажный блок предохранителей; 3 — предохранитель 10 А; 4 — предохранитель 15 А; 5 — аккумуляторная батарея; 6 — стартер; 7 — генератор
Схема соединения системы гидропривода тормозной системы
1 — монтажный блок предохранителей; 2 — монтажный блок предохранителей и реле; 3 — регулируемый переключатель педали тормоза; 4 — моторедуктор педали тормоза
Схема соединения системы вентиляции, отопления и кондиционирования воздуха
1, 9 — монтажный блок предохранителей и реле; 2 — предохранитель 30 А; 3 — реле электровентилятора отопителя; 4 — мотор электровентилятора отопителя; 5 — резистор электровентилятора отопителя; 6 — переключатель режимов работы электровентилятора отопителя; 7 — электронный блок управления двигателем и трансмиссией; 8 — комбинация приборов
Электросхема соединения системы пуска двигателя форд
1, 5 — предохранитель 20 А; 2, 4 — монтажный блок предохранителей и реле; 3 — выключатель (замок) зажигания; 6 — реле стартера; 7 — аккумуляторная батарея; 8 — плавкая вставка 150 А; 9 — стартер; 10 — электронный блок управления двигателем и трансмиссией
Схема соединения системы контроля скорости
1 — предохранитель 20 А; 2 — монтажный блок предохранителей; 3 — выключатель (замок) зажигания; 4 — монтажный блок предохранителей и реле; 5 — датчик; 6 — переключатель скорости
1 — монтажный блок предохранителей; 2 — предохранитель 20 А; 3 — выключатель (замок) зажигания; 4 — монтажный блок предохранителей и реле; 5 — электронный блок управления двигателем и трансмиссией; 6 — комбинация приборов; 7 — датчик положения педали сцепления; 8 — выключатель на педали тормоза; 9 — блок управления замками дверей (центральный замок)
Электросхема соединения системы кондиционирования воздуха
1 — предохранитель 10 А; 2 — предохранитель 30 А; 3 — монтажный блок предохранителей и реле; 4 — реле электровентилятора; 5 — электровентилятор; 6, 8 — электронный блок управления двигателем и трансмиссией; 7 — датчик температуры охлаждающей жидкости
1 — монтажный блок предохранителей; 2 — предохранитель 50 А; 3 — блок электровентиляторов системы охлаждения; 4, 6 — электронный блок управления двигателем и трансмиссией; 5 — выключатель системы кондиционирования воздуха; 7 — датчик температуры охлаждающей жидкости
Схема соединения системы усилителя рулевого управления
1 — предохранитель 80 А; 2 — предохранитель 10 А; 3 — монтажный блок предохранителей; 4 — комбинация приборов; 5 — модуль электрического усилителя рулевого управления; 6 — датчик положения вала рулевой колонки
Система динамической стабилизации автомобиля форд фокус
1, 3 — электронный модуль системы динамической стабилизации; 2 — датчик угловой скорости; 4 — датчик положения управляемых колес
Источник
Ford Focus 3 — все предохранители и реле
Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.
Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.
Расположение блоков
На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.
p, blockquote 7,0,0,0,0 —>
1 | Электронный блок управления ABS |
2 | Электронный блок управления кондиционером |
3 | Звуковой сигнал противоугонной системы – в правой части багажного отделения |
4 | Блок управления интерфейсом аудиосистемы |
5 | Аккумуляторная батарея |
6 | Диагностический разъем (DLC) |
7 | Блок управления конвертером DC/DC |
8 | Блок управления электрооборудованием двери водителя |
9 | Блок управления электрооборудованием левой задней двери |
10 | Блок управления электрооборудованием двери пассажира |
11 | Блок управления электрооборудованием правой задней двери |
12 | Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса |
13 | Блок управления электродвигателем вентилятора системы охлаждения |
14 | Блок управления заслонкой радиатора системы охлаждения |
15 | Блок предохранителей /реле, моторный отсек 1 |
16 | Блок предохранителей /реле, моторный отсек 2 |
17 | Блок предохранителей /реле, приборная панель |
18 | Блок предохранителей /реле, багажное отделение – в левой части багажного отделения |
19 | Блок управления свечами накаливания — за накладкой колесной арки левого колеса |
20 | Блок управления фарами |
21 | Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора |
22 | Звуковой сигнал 1 |
23 | Звуковой сигнал 2 |
24 | Блок управления замком зажигания |
25 | Блок управления интерфейсом комбинации приборов |
26 | Блок управления комбинацией приборов |
27 | Блок управления системы дистанционного управления центральным замком и запуска двигателя |
28 | Блок управления системой слежения за разметкой |
В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.
Блок в салоне
Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.
Расшифровка
p, blockquote 15,0,0,0,0 —>
56 | 20А Топливный насос |
57 | Резерв |
58 | Резерв |
59 | 5А Приемопередатчик пассивной противоугонной системы |
60 | 10А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк |
61 | 20А Прикуриватель, задняя розетка |
62 | 5А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
63 | 10А Европа: Система адаптивного круиз-контроля |
64 | Резерв |
65 | 10А Отпирание защелки двери багажного отделения с электроприводом |
66 | 20А Блокировка двери водителя, двойная блокировка |
67 | 7,5А Информационно — развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC |
68 | 15А Электрический блокиратор рулевой колонки |
69 | 5А Комбинация приборов |
70 | 20А Центральный замок |
71 | 7,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль |
72 | 7,5А Модуль рулевого колеса |
73 | 5/7,5А Диагностический разъем, батарея сирены противоугонной системы |
74 | 15А Дальний свет фар |
75 | 15А Передний противотуманный свет |
76 | 10А Лампы заднего хода |
77 | 20А Омыватель лобового стекла, омыватель заднего стекла |
78 | 5А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска |
79 | 15А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери |
80 | 20А Люк, солнцезащитная шторка |
81 | 5А Датчик контроля салона, радиочастотный радиоприемник |
82 | 20А Насос омывателя стекла |
83 | 20А Центральный замок |
84 | 20А Разблокировка двери водителя, двойная блокировка |
85 | 7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
86 | 10А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер) |
87 | 15А Подогрев рулевого колеса |
88 | 25А Модуль качества напряжения |
89 | — |
За прикуриватель отвечает предохранитель номер 61 на 20А.
Блоки под капотом
Пример расположения блоков
Монтажный блок
Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.
Фото — схема
Обозначение предохранителей
p, blockquote 22,0,0,0,0 —>
7 | 40А ABS, ESP |
8 | 30А ESP |
9 | 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке |
10 | 40А Мотор отопителя |
11 | 30А Модуль качества напряжения, Система старт-стоп |
12 | 30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
13 | 30А Реле стартера |
14 | 40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник |
15 | 25А Вентилятор системы охлаждения, Блок управления коробкой передач |
16 | 40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи |
17 | 20А Вспомогательный отопитель |
18 | 20А Стеклоочиститель |
19 | 5А ABS, ESP |
20 | 15А Звуковой сигнал |
21 | 5А Выключатель ламп стоп-сигнала |
22 | 15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник |
23 | 5А Катушки реле, переключатель освещения |
24 | 20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона) |
25 | 10А Зеркала с электроприводом |
26 | 15/20/25А Блок управления коробкой передач |
27 | 15А Муфта компрессора кондиционера |
28 | 5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении |
29 | 20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении |
30 | 5А Блок управления двигателем |
31 | 15А Вентилятор интеркуллера (1.![]() |
32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка) |
33 | 10А Катушки зажигания |
34 | 10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера |
35 | 5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания |
36 | 10А Блок управления двигателем 5А Активные жалюзи радиатора |
37 | 5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов |
38 | 15А Блок управления двигателем, блок управления коробкой передач |
39 | 5А Блок управления фарами 15А Сиденье водителя с электроприводом |
40 | 5А Усилитель рулевого управления |
41 | 20А Блок кузовной электроники |
42 | 15А Задний стеклоочиститель |
43 | 15А Корректор света фар, адаптивное освещение |
44 | 5А Адаптивный круиз-контроль |
45 | 10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом |
46 | 25А Передние стеклоподъемники либо Вентилятор системы охлаждения |
47 | 7,5А Обогрев зеркал |
48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом |
За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.
p, blockquote 24,0,0,0,0 —>
R1 | Вентилятор интеркулера |
R2 | Звуковой сигнал |
R3 | Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла |
R4 | Резерв |
R5 | Задний стеклоочиститель |
R6 | Вентилятор системы охлаждения |
R7 | Обогреватель ветрового стекла |
R8 | Вентилятор системы охлаждения |
R9 | Омыватели фар |
R10 | Вентилятор системы охлаждения, Стартер |
R11 | Муфта компрессора кондиционера |
R12 | Вентилятор системы охлаждения |
R13 | Мотор отопителя |
R14 | Блок управления двигателем |
R15 | Стартер, Обогрев заднего стекла |
R16 | Зажигание |
Блок силовых предохранителей
Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.
p, blockquote 29,0,0,0,0 —>
- F1 (80A) Блок управления усилителем рулевого управления
- F2 (150A) Стартер
- F3 (100A)
- F4 (50A) Многофункциональный блок управления
- F5 (80A) Дополнительный отопитель
- F6 (70A)
- F7 —
- F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
- F9 (50A) Многофункциональный блок управления
- F10 (60A) Блок управления свечами накаливания
Блок в багажнике
Расположен за обшивкой либо защитной крышкой.
p, blockquote 36,0,0,0,0 —>
1 | 5А Катушки реле |
2 | 10А Модуль бесключевой системы автомобиля |
3 | 5А Ручки дверей в автомобилях с системой бесключевого входа |
4 | 25А Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
5 | 25А Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
6 | 25А Модуль двери (задняя левая) (стеклоподъемник) |
7 | 25А Модуль двери (задняя правая) (стеклоподъемник) |
8 | 10А Европа: Сирена противоугонной системы |
9 | 25А Сиденье водителя с электроприводом |
10 | Стеклоподъемники, ’14-’18: Усилитель аудиосистемы |
11 | 5А Модуль бесключевой системы автомобиля, 25А Сиденье пассажира с электроприводом |
12 | 10А Модуль системы кондиционирования воздуха (с модулем запуска и остановки) |
13 | 5А Комбинация приборов (с модулем запуска и остановки) |
14 | 7,5А Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки) |
15 | 15А Аудиосистема (с модулем запуска и остановки) |
16 | — |
17 | — |
18 | — |
19 | — |
20 | — |
21 | — |
22 | — |
23 | 25А Аудио усилитель |
24 | 30А Обогрев заднего стекла |
25 | 20А Розетка в багажном отсеке |
26 | 40А Модуль прицепа |
27 | — |
28 | 40А Модуль прицепа |
29 | 5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида |
30 | 5А Модуль системы помощи при парковке |
31 | — |
32 | — |
33 | 15А Реле заднего стеклоочистителя |
34 | 15А Подогрев водительского сиденья |
35 | 15А Подогрев пассажирского сиденья |
36 | — |
37 | 5А Люк |
38 | — |
39 | — |
40 | — |
41 | 5А Раздвижное буксирное устройство |
42 | — |
43 | — |
44 | 10А Зеркала с электроприводом |
45 | 7,5А Обогрев зеркал |
46 | 5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) |
Реле | |
R1 | Замок зажигания |
R2 | Обогрев заднего стекла |
R3 | Задний стеклоочиститель |
R4 | — |
R5 | Сирена противоугонной системы |
R6 | Вспомогательное реле |
Инструкция Форд Фокус 3
Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: «скачать«.
По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.
p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>
А если останутся вопросы, задавайте их в комментарии.
Источник
Схема блока предохранителей Ford Focus 2016 года
Ford Focus 2016 года имеет 3 различных блока предохранителей:
Схема блока предохранителей в моторном отсеке
Схема блока предохранителей в салоне
Схема блока предохранителей в багажном отделении
* Схемы блоков предохранителей Ford Focus меняются лет, выберите правильный год выпуска вашего автомобиля: 2000200120022003200420052006200720082009201020112012201320142015201620172018
Тип | 4 №0015||||
---|---|---|---|---|
Предохранитель FMX/JCase 40A | F7 | Насос антиблокировочной тормозной системы. | ||
Предохранитель FMX/JCase 30A | F8 | Клапан управления тягой. | ||
Fuse FMX/JCase 30A | F9 | Heated rear window | ||
Fuse FMX/JCase 40A | F10 | Heater blower motor. | ||
Предохранитель FMX/JCase 30A | F11 | Модуль старт-стоп. | ||
Предохранитель FMX/JCase 30A | F12 | Системы управления двигателем. Реле рециркуляции отработавших газов. | ||
Предохранитель FMX/JCase 30A | F13 | Стартер. | ||
Предохранитель FMX/JCase 25A | F14 | Задний электростеклоподъемник (без блока управления дверью) | ||
Предохранитель FMX/JCase 25A | F15 | Модуль управления коробкой передач. | ||
Предохранитель FMX/JCase | F16 | Не используется. | ||
Предохранитель FMX/JCase | F17 | Не используется. | ||
Предохранитель FMX/JCase 20A | F18 | Стеклоочистители. | ||
Предохранитель MINI 5A | F19 | Модуль контроля тяги. | ||
Предохранитель MINI 15A | F20 | Звуковой сигнал. | ||
Предохранитель MINI 5A | F21 | Выключатель стоп-сигнала. | ||
Предохранитель MINI 15A | F22 | Система контроля аккумуляторной батареи | ||
Предохранитель MINI 5A | F23 | 225 | .![]() | |
Предохранитель MINI 10А | F25 | Наружные зеркала с электроприводом (без блока управления дверями). | ||
Предохранитель MINI 15А | F26 | Transmission control module – [2.0L GDL] | ||
Fuse MINI 20A | F26 | Transmission control module – [1.0L Ecoboost] | ||
Fuse MINI 15A | F27 | Муфта кондиционера. | ||
Предохранитель MINI | F28 | Не используется. | ||
Предохранитель MINI 10А | F29 | Стоп-старт. | ||
Предохранитель MINI | F30 | Не используется. | ||
Предохранитель MINI | F31 | Не используется. | ||
Предохранитель MINI 10A | F32 | Модуль управления силовым агрегатом. Датчик положения коленчатого вала. Датчик положения распредвала. | ||
Предохранитель MINI 15А | F33 | Датчик массового расхода воздуха — [2.0 GDI] Катушки зажигания — [1.0L EcoBoost] | ||
Предохранитель MINI 10A | F34 | Работа водяного насоса Переменные клапаны. Клапан продувки адсорбера.|||
Предохранитель MINI 10А | F35 | Датчик положения коленчатого вала. Универсальный кислородный датчик отработавших газов с подогревом. | ||
Предохранитель МИНИ 5A | F36 | Активная заслонка решетки. | ||
Предохранитель MINI 15A | F37 | День. заряд батареи). | ||
Предохранитель MINI 15А | F39 | Обогрев сиденья водителя | ||
FUSE MINI 5A | F40 | Управляющее управление электроэнергией | ||
FUSE MINI 15A | F41 | 922929 9000.|||
Предохранитель MINI 15А | F42 | Стеклоочиститель заднего стекла. | ||
Предохранитель MINI 15A | F43 | Адаптивные фары | ||
Предохранитель MINI | F44 | Не используется. | ||
Предохранитель MINI 15А | F45 | Обогрев пассажирского сиденья. | ||
Предохранитель FMX/JCase 25A | F46 | Электростеклоподъемники (без блока управления дверью). | ||
Предохранитель MINI 7,5А | F47 | Обогрев наружных зеркал (без блока управления дверями). | ||
Предохранитель MINI | F48 | Не используется. | ||
Реле | R1 | Вентилятор интеркулера. | ||
Реле | R2 | Звуковой сигнал. | ||
Реле | R3 | Обогрев переднего стекла (частичный обогрев лобового стекла) | ||
Реле0025 | R4 | Не используется. | ||
Реле | R5 | Задний стеклоочиститель. | ||
Реле | R6 | Не используется. | ||
Реле | R7 | Не используется. | ||
Реле | R8 | Дополнительное питание с задержкой. | ||
Реле | R9 | Не используется. | ||
Реле | R10 | Стартовая реле | ||
RELAY | R11 | COMITSINGINGING. | ||
Реле | R12 | Реле вентилятора охлаждения. | ||
Реле | R13 | Двигатель вентилятора. | ||
Реле | R14 | Блок управления силовым агрегатом. | ||
Реле | R15 | Обогрев заднего стекла. | ||
Реле | R16 | Зажигание. |
Тип | № | Описание | ||
---|---|---|---|---|
Предохранитель MINI 20A | F56 | . | ||
Fuse MINI | F57 | Not used | ||
Fuse MINI | F58 | Not used | ||
Fuse MINI 5A | F59 | Поставка пассивной противоугонной системы. | ||
Предохранитель MINI 10A | F60 | Освещение салона, блок переключателей двери водителя, перчаточный ящик, окружающее освещение, люк с электроприводом | ||
Предохранитель MINI 20A | Передний прикуриватель, розетка 2-го ряда. | |||
Fuse MINI | F62 | Not used | ||
Fuse MINI | F63 | Not used | ||
Fuse MINI | F64 | Not б/у | ||
Предохранитель MINI 10A | F65 | Замок крышки багажника. | ||
Предохранитель MINI 20А | F66 | Замок двери водителя. | ||
Предохранитель MINI 7,5A | F67 | Информационно-развлекательный дисплей. Спутниковая система навигации. модуль синхронизации. | ||
Предохранитель MINI | F68 | Не используется | ||
Предохранитель MINI 5A | F69 | Комбинация приборов. | ||
Предохранитель MINI 20A | F70 | Центральный замок. | ||
Предохранитель MINI 7,5A | F71 | Кондиционирование воздуха | ||
СТАРИЯ 7.5A | F72592522222222222222222222222222222222222222222222222222222222222222222222222н.![]() | |||
Предохранитель МИНИ 7.5A | F73 | РАБОТАТЕЛЬНЫЙ ЗАКАЗер (Система сигнализации) Встроенная диагностика | ||
Предохранитель Mini 15A | F74 | HEADLAMP (Main Beam). | ||
Fuse MINI 15A | F75 | Front fog lamps | ||
Fuse MINI 10A | F76 | Reversing lamp | ||
Предохранитель MINI 20А | F77 | Насос омывателя. | ||
Предохранитель MINI 5A | F78 | Выключатель зажигания или кнопка запуска. | ||
Предохранитель MINI 15A | F79 | Аудио -блок, кнопки для блокировки и дверного блокировки | ||
. | 2 | 9 292592592925925925925929259259259259 2 2 29259 2 292925 9002. | 9 | . |
Предохранитель МИНИ 5A | F81 | Радиочастотный приемник. | ||
Предохранитель MINI 20A | F82 | Масса насоса омывателя. | ||
Предохранитель MINI 20A | F83 | Масса центрального замка. | ||
Предохранитель MINI 20A | F84 | Масса разблокировки двери водителя. | ||
Предохранитель MINI 7,5 А | F85 | Контроль качества напряжения [KL15]. Модуль отопителя кондиционера с ручным управлением. | ||
Предохранитель MINI 10A | F86 | Удерживающая система. Датчик веса пассажира. | ||
Предохранитель MINI 15А | F87 | Рулевое колесо с подогревом. | ||
Предохранитель MINI | F88 | Not used | ||
Fuse MINI | F89 | Not used |
Type | No. | Description |
---|---|---|
Fuse MINI 5A | F1 | Реле зажигания. |
Предохранитель MINI | F2 | Не используется |
Предохранитель MINI 90 9009 300025 | Дверные ручки без ключа. | |
Предохранитель MINI 25A | F4 | Дверной модуль (левый передний) (электростеклоподъемники, центральный блокировка, подогрев наружных зеркал). |
Предохранитель MINI 25A | F5 | Дверной модуль (правый передний) (электростеклоподъемники, центральный блокировка, подогрев наружных зеркал). |
Предохранитель MINI 25А | F6 | Дверной модуль (левый задний) (электростеклоподъемники). |
Предохранитель MINI 25A | F7 | Дверной модуль (правый задний) (электростеклоподъемники). |
Предохранитель MINI | F8 | Не используется. |
Предохранитель MINI 25A | F9 | Электрорегулировка сиденья водителя. |
Предохранитель MINI 25А | F10 | Усилитель обработки сигналов Digita. |
Fuse MINI 5A | F11 | Keypad switch |
Fuse MINI | F12 | Not used |
Fuse MINI | F13 | Не используется |
Предохранитель MINI | F14 | Не используется |
Fuse MINI | F15 | Not used |
Fuse MINI | F16 | Not used |
Fuse MINI | F17 | Not used |
FUSE MINI | F18 | Не используется |
. | ||
Fuse MINI | F20 | Not used |
Fuse MINI | F21 | Not used |
Fuse MINI | F22 | Not Используется |
FUSE MINI | F23 | Не используется |
FUSE FMX/JCASE | F24 | 9000 9000 9000 20022|
Fuse FMX/JCase | F25 | Not used |
Fuse FMX/JCase | F26 | Not used |
Fuse FMX /JCase | F27 | Not used |
Fuse FMX/JCase | F28 | Not used |
Fuse MINI 5A | F29 | Монитор слепых зон. |
Fuse MINI 5A | F30 | Parking aid module |
Fuse MINI | F31 | Not used |
Fuse MINI | F32 | Не используется |
Предохранитель MINI | F33 | Not used |
Fuse MINI | F34 | Not used |
Fuse MINI | F35 | Not used |
Fuse MINI | F36 | Не используется |
Предохранитель MINI | F37 | Не используется |
FUSE Mini | ||
Mini | ||
Mini | ||
. | F38 | Not used |
Fuse MINI | F39 | Not used |
Fuse MINI | F40 | Not used |
Fuse MINI | F41 | Не используется |
Предохранитель MINI | F42 | Не используется | Fus0003 | F43 | Not used |
Fuse MINI | F44 | Not used |
Fuse MINI | F45 | Not used |
Fuse MINI | F46 | Не используется |
Реле | R1 | Замок зажигания. |
Relay | R2 | Not used |
Relay | R3 | Not used |
Relay | R4 | Not used |
Relay | R5 | Не используется |
Эстафет | R6 | Не используется |
FOUS FOOS FOUCI0001
In-depth reviews
- Home
- Ford
- Focus
- Focus Hatchback
by: Jordan Katsianis
27 Feb 2023
27 Feb 2023
- 1
Ford Focus review
- 2
Двигатель, коробка передач и технические особенности
- 3
Производительность и время разгона до 100 км/ч
- 4
Плавность хода и управляемость – текущее значение
- 5
MPG и эксплуатационные расходы
- 6
Интерьер и техника
- 7
Дизайн
Рейтинг Evo
Вы будете рады узнать, что Focus в этом поколении так же хорош в управлении, но есть оговорка. . В основе нынешнего Focus лежит шасси «C2», которое ниже, шире и жестче, чем то, которое он заменил. Общая жесткость была увеличена на 20 процентов, а точки крепления подвески стали на впечатляющие 50 процентов жестче.

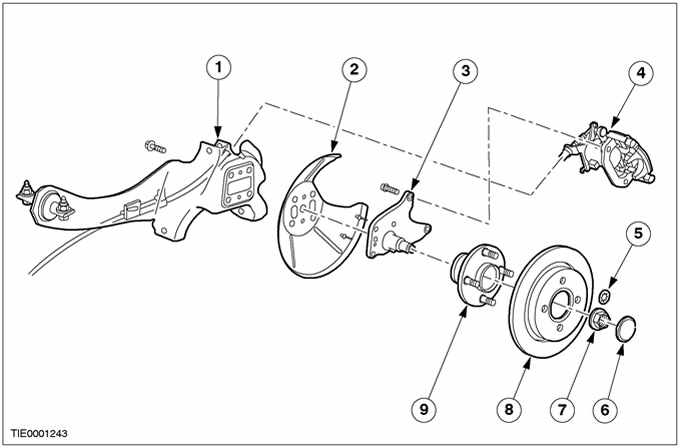

Схема подвески также аналогична предыдущей: стойки МакФерсон на передней оси сочетаются с многорычажной на задней оси на моделях с более высокими техническими характеристиками. Адаптивные амортизаторы также доступны, но мы обнаружили, что разница между обычным и спортивным режимами очень тонкая и не стоит дополнительных затрат.
С пассивными амортизаторами Focus обеспечивает хороший баланс между комфортом езды и контролем над телом. Он не слишком сильно перекошен ни в одном направлении, но, кажется, находит гармонию с контрольными весами Focus, благодаря чему он кажется гармоничным и хорошо спроектированным. Модели ST-Line имеют более жесткую конструкцию, сидя на 10 мм ниже, чем другие модели. Тем не менее, езда на ST-Line по-прежнему очень хороша и остается нашим предпочтением в этой линейке.
Здесь кроется первый нюанс, хотя, как ни у Фокуса, перед многорычажной системой задней подвески это не стандартно для всей гаммы. Модели начального уровня с двигателями меньшей мощности обходятся задней подвеской с торсионной балкой, позаимствованной у меньшей Fiesta. В то время как определенный тип водителя заметит разницу, автомобили с базовой подвеской имеют те же проблемы, что и большинство автомобилей с торсионной балкой, а именно более упругое, менее сложное качество езды и компромисс в управлении кузовом на более высоких скоростях.
> Обзор Volkswagen Golf
Рулевое управление хорошо взвешено, с естественным ощущением, которое выражает ощущение передней части ровно настолько, чтобы дать вам представление о том, какое сцепление доступно. Универсальная версия почти идентична хэтчбеку, возможно, кажется пассажиром или даже тяжелее, когда ее толкают. Компактная многорычажная конструкция универсала немного отличается от конструкции хэтчбека, высвобождая больше места в багажнике, но в целом мало влияет на управляемость, если только вы не толкаете его по-настоящему, и в этом случае задняя ось может немного ощущаться.
