Где находится предохранитель прикуривателя в автомобиле
Содержание статьи
- Какой ПП отвечает за прикуриватель
- Подлокотник своими руками в машину: лучшие идеи с примерами
- В поисках предохранителя
- Транспортировка лодок из ПВХ — как перевозить лодку в прицепе
- Рекомендации по замене
Всем привет! Сегодня говорим о прикуривателе в автомобиле. Если быть точнее, то постараюсь рассказать вам о том, где находится предохранитель прикуривателя, какие функции он выполняет и как его можно заменить своими руками.
Прикуриватель, как и любое другое устройство в авто, которое относится к электрооборудованию, для защиты использует плавкий предохранитель. Назовем его просто ПП. Защищает он, а точнее предохраняет, от возможного переизбытка напряжения.
Предохранители являются расходными материалами. Если их перегрузить, они плавятся, тем самым блокируют работу электрооборудования. Это крайне полезный маленький элемент, предотвращающий более серьезные поломки в автомобиле.
И если ваш ПП, отвечающий за прикуриватель, перегорит, его придется самостоятельно отыскать и заменить. Отправляться для таких целей в автосервис и платить кому-то деньги вовсе не обязательно.
Какой ПП отвечает за прикуриватель
Это первый вопрос, на который нужно найти ответ. Довольно распространенной является проблема на автомобилях типа ВАЗ 2114, Рено Логан, Лада Приора, Гранта или Калина, к примеру, когда предохранитель прикуривателя ломается.
Но не стоит думать, что все остальные машины с такими ситуациями не сталкиваются. Это может произойти на Пежо Боксер 2013 года, на Ниссан Теана 2010 года выпуска, либо же на Фольксваген Поло Седан. Никто от подобной поломки не застрахован. И Тойота Камри нового поколения, и Форд Фокус 2 поколения, как и Опель Астра Н потенциально могут выдать автовладельцу сюрприз в выходе из строя ПП.
И тут важно понимать, что вина в случившемся лежит зачастую на самом автовладельце. Причиной тому желание подключить через прикуриватель всевозможное оборудование и гаджеты.
Зачастую это касается видеорегистраторов и специальных отдельных навигаторов, если они не предусмотрены в комплектации автомобиля. Я не имею ничего против подключения компрессора к прикуривателю, а вот ставить себе в машине мини-кондиционер или тот же FM-трансмиттер — удовольствие сомнительное.
Перегрузка гнезда или банальное подключение низкокачественных гаджетов довольно часто приводит к срабатыванию предохранителя. Причем автомобилист может сломать не просто предохранитель, но и вывести из строя сам прикуриватель своими действиями.
Чтобы провести ремонтно-восстановительные работы, нужно определить, какой предохранитель отвечает за прикуриватель. Бывает и так, что отдельный ПП для этого элемента автомобиля отсутствует. Водители уверяют, что их прикуриватель вовсе не защищен, а потому и менять там ничего не нужно. Это не так. Даже если отдельный ПП отсутствует, всегда есть другой компонент. Просто на некоторых машинах один ПП используется для защиты сразу двух устройств.
Потому порой можно заметить, как после выхода из строя прикурки параллельно не работает иной девайс.
Иногда им оказывается аудиосистема или другое электрооборудование.
В поисках предохранителя
Вы не узнаете, есть ли у вас отдельный ПП для прикуривателя, либо же он работает одновременно на два устройства, пока его не найдете.
Сделать это зачастую не сложно, поскольку на большинстве транспортных средств искомый элемент располагается в специальном блоке предохранителей. Это своего рода бокс, где производитель разместил буквально все плавкие элементы для защиты установленного на авто электрооборудования.
Если вы точно не знаете, где именно искать этот элемент, воспользуйтесь несколькими простыми советами.
- Руководство по эксплуатации. К инструкции к каждому авто обязательно указывается зона, где располагается предохранительный блок. На современных авто их монтируется сразу несколько. Один блок служит для размещения ПП, а в остальных установлены реле. Это уже напрямую зависит от автопроизводителей. Если блоков несколько, тогда один точно вы найдете в салоне, а остальные в подкапотном пространстве;
- Салонные блоки обычно встречаются по левую сторону относительно торпедо, то есть недалеко от руля;
- Также салонные блоки с ПП часто ставят внутри бардачка;
- Блок с плавкими элементами в подкапотном пространстве зачастую находится возле аккумулятора;
- Элемент, который отвечает за сохранность прикуривателя, автопроизводители могут вставить в блок с реле.
То есть он не обязательно находится среди ПП, когда реле применяется для защиты одновременно нескольких электроцепей; - Когда найдете блок, откройте его. На крышке обязательно наносится схема, согласно которой отображается точное расположение всех элементов. Каждый ПП отвечает за определенный объект;
- Обратитесь за помощью ко всемирной паутине. Иногда руководства по эксплуатации нет, а поиски в блоках предохранителей вызывают у новичка сомнения. Для этого можно посетить тематические форумы и задать вопросы.
То есть он не обязательно находится среди ПП, когда реле применяется для защиты одновременно нескольких электроцепей;На практике разобраться, где находится ПП у Чери Индис или Мерседеса Е-класса не сложно. Нужно лишь выполнить несколько последовательных действий. И все получится.
Рекомендации по замене
В принципе действия предохранителя разобраться не сложно. Как только напряжение превышает допустимое значение, ответственный за прикуриватель плавкий элемент обрывает контакт, из-за чего электрооборудование перестает получать питание. Восстановить работоспособность можно только путем замены предохранителя или реле.
Сама же замена не вызывает у большинства автовладельцев много вопросов. Здесь нужно выполнить несколько последовательных действий. С задачей справится даже новичок.
Вам нужно:
- Выключить зажигание на вашем автомобиле, поднять капот и отключить минус с аккумулятора;
- Найти нужный блок с предохранителями, снять с него крышку и найти схему;
- Разобраться по схеме или определить иным методом, какой из множества плавких элементов отвечает за ваш прикуриватель;
- Далее элемент демонтируется. Руками лучше не работать, поскольку можно повредить другие компоненты. Обычно на крышке блока закреплены специальные щипцы, которыми ПП легко извлекается. При их отсутствии возьмите пассатижи из своего набора инструментов; https://pricep-vlg.ru/instrumenty/nabor-instrumentov-dlya-avtomobilya/
- Возьмите аналогичный предохранитель. Важно соблюдать требования по номинальным значениям. У разных ПП есть свои показатели в Амперах. Потому если на старом элементе значилась цифра 15 или 20, новый компонент следует брать с аналогичным показателем;
- Вставьте инструментом новый ПП на свое место;
- Закройте крышку блока, верните обратно клемму от АКБ и запустите двигатель.
Если вы все сделали правильно, и прикуриватель вышел из строя по причине резкого скачка напряжения без серьезных последствий, тогда все должно заработать, как и прежде.
Но бывает так, что в электросистеме появляется опасный сбой. И даже после замены ПП ситуация будет повторяться. Потому тут вам предстоит сначала проверить электропроводку, определить причину постоянного сгорания предохранителя, устранить ее, и только потом поменять элемент. Иначе вы каждый день будете заниматься одним и тем же.
Нельзя сказать, что предохранитель, отвечающий за работу прикуривателя, имеет какие-то особенности или отличия по сравнению с другими аналогичными плавкими компонентами.
При этом автовладельцу рекомендуется всегда иметь под рукой запас новых реле и предохранителей. Ведь никогда не знаешь, когда именно элемент может выйти из строя и потребовать замены.
Watch this video on YouTube
Всем спасибо за внимание! Подписывайтесь на наш сайт, оставляйте свои комментарии и задавайте актуальные вопросы!
какой отвечает, где находится, как заменить, расположение, на сколько, почему перегорает, Октавия Тур, номер, Форд Фиеста, е39
Содержание
- Где находится предохранитель прикуривателя
- Под капотом
- В салоне
- В багажнике
- Как проверить предохранитель
- Почему перегорает
- Как заменить
- Если после замены предохранителя прикуриватель дальше не работает
Предохранитель прикуривателя обеспечивает безопасную эксплуатацию машины.
Защитный элемент размещают в багажном отделении, в салоне автомобиля, под конструкцией капота. Сбои в работе возникают при перегорании контактов, применении большого количества электронных гаджетов, зарядке сотового телефона, планшета, приборов освещения, ноутбука и т. д.
Где находится предохранитель прикуривателя
При решении вопроса, как найти предохранитель, отвечающий за прикуриватель, рекомендуют изучить инструкцию к техническому средству. Стандартно устройство располагается на панели, на которой находятся элементы, защищающие электроприборы в автомобиле. В соответствии с типом модели и маркой (Октавия тур, Форд фиеста и т. д.).
Защитный элемент может находиться в следующих местах:
- под панелью приборов;
- под рулевой колонкой;
- под капотом;
- рядом с бардачком.
Расположение для прикуривателя рекомендуют определять с помощью схем рабочих элементов.
Под капотом
Стандартно комплекты автопредохранителей в машине рассортируют по блокам и размещают в нескольких местах (салон автомобиля, моторное отделение и т.
д.). В едином блоке объединяются сходные устройства и провода. Блок может размещаться в некоторых машинах под капотом, участок находится рядом с лобовым стеклом и объединяет несколько жгутов электропроводки.
В салоне
Удобное место для расположения предохранителя — салон автомобиля. Блок может быть встроен за обшивкой, под приборной панелью. Расположение позволяет оперативно выполнить ремонтные работы в технических устройствах.
В багажнике
Блок с предохранителем может находиться в багажнике.
В некоторых случаях в машинах может быть несколько предохранителей, которые могут располагаться около приборной доски в салоне и в багажнике.
Гнездо прикуривателя стандартно рассчитано на мощность в 10-15 Ампер.
Как проверить предохранитель
Для проверки, какой предохранитель отвечает за прикуриватель, необходимо подключить несколько приборов, в том числе стационарные. Если устройства не включаются, предохранитель сломан.
После визуального осмотра детали можно увидеть неисправность элемента.
Потребуется заменить предохранитель прикуривателя. При исправности предохранителя требуется осмотреть элементы около защитной конструкции. При наличии возгорания и повреждений требуется поменять элементы. При отсутствии следов деформаций неисправность в электропроводка либо в конструкции.
Диагностика может выполняться также с помощью цифрового мультиметра. Проверка выполняется посредством измерения уровня напряжения, сопротивления и силы тока. Нарушения в контактах электропроводки можно определить после снятия облицовочных элементов и диагностирования разъемов.
Почему перегорает
Горит устройство по следующим причинам:
- перенапряжение в электросети;
- подключение мощных приборов;
- перегореть прибор может при коротком замыкании в электросети машины, возникшем из-за оголившихся проводков, плохого контакта между элементами и т. д.;
- наличие инородных предметов в конструкции гнезда;
- сбои в питании устройства;
- превышение стандартного времени зарядки сотовых телефонов и других гаджетов;
- применение в работе переходников с большой мощностью и т. д.
- расхождения в габаритах прибора и подключаемых технических средств;
- использование деталей разных автомобильных марок;
- некорректная установка штекера в гнездо;
- несоответствие величин пропускаемого тока прибора и подсоединяемого устройства и т. д.
д.Как заменить
Замена техустройства выполняется с помощью следующих инструментов:
- комплект отверток разных диаметров для саморезов;
- паяльник с припоем;
- пассатижи;
- перчатки;
- изолента;
- автоэлектрикадрель;
- новая деталь;
- дополнительные проводки, подобранные подходящего диаметра сечения;
- бокорезы;
- комплект сверл для работы по металлу;
- канифоль;
- напильники;
- коронка по металлу;
- припой;
- проводки;
- выключатель;
- разветвители;
- плоскогубцы;
- пинцет и т. д.
д.Перегоревший предохранитель стоит заменить. Требуется найти подходящий по мощности для автомобиля элемент. Для машин разных марок на прикуриватель фиксируются разные защитные элементы. Установка неподходящих для автомобиля элементов может привести к тому, что устройство может сгореть. Затем необходимо определить гнездо и извлечь поврежденный элемент с помощью щипцов.
Элемент меняется посредством выполнения поэтапных действий:
- Необходимо отключить зажигание, затем приоткрыть капот, убрать клемму «минус» с аккумуляторного блока.
- Затем требуется снять крышку, чтобы просмотреть внутренние элементы, отвечающие за функционирование электроцепочки.
- Предварительно изучается схема расположения сетей электропитания и расположения предохранителя.
- С помощью пассатижей или специальных щипцов снимается предохранитель.
- Неработающий предохранитель заменяется на элемент той же мощности.
- Устройство фиксируется в гнезде.
- Крышка блока закрывается, прибор подсоединяется к аккумулятору.
- Затем выполняется проверка рабочих характеристик устройства.
Читайте также:
Почему предохранитель прикуривателя Форд Фокус 2 рестайлинг – одна из самых частых причин неисправности электроники автомобиля. Как самостоятельно проверить и заменить.
Если после замены предохранителя прикуриватель дальше не работает
После перегорания и переустановки предохранитель может не заработать. В данном случае требуется проверить прикуриватель, состояние проводки и других соединений устройства.
Сгорает предохранитель также при обрыве проводки. Расположенные на местах стыковок проводки могут перетираться, ломаться после защепления. Деформация электропроводов приводит к сбоям в контактах элементов устройства. Требуется определить деформированный участок сгоревшей проводки и обрыв в сети с использованием мультиметра.
После замены электропроводки идет установка элемента. Необходимо учитывать, что перегорать система может при использовании мощных технических приборов к автоприкуривателю.
Провода для безопасной работы должны быть изолированными.
При замене прикуривателя необходимо снять отверткой крепления, вынуть внутреннюю часть устройства. Затем снимается пластмассовая конструкция. В гнездо помещается новый прибор. Затем выполняется проверка функционирования техприбора. Элементы должны идти плавно, без заеданий.
При использовании большого количества технических средств в машине необходимо установить дополнительный прикуриватель с использованием тройника с универсальными характеристиками. Устройство стоит немного, при этом позволяет сделать работу предметов техники в автосалоне безопаснее. Тройник должен подходить другим частям автомобиля по техтребованиям и диаметру сечения. Сначала соединяются провода стационарного прибора и тройника. Затем элементы требуется разместить в нише либо бардачке.
Можно разместить добавочный прикуриватель номер е39 в багажнике на месте рядом с розетками. Устройство позволит снизить нагрузку на стационарный прибор при подключении электронасосов, переносных пылесосов, средств для технического ремонта.
- Предохранитель прикуривателя Нива
- Какой предохранитель отвечает за прикуриватель ВАЗ 2114
- Почему не работает прикуриватель в машине
- Как сделать паяльник из прикуривателя
Какой символ предохранителя прикуривателя?
Сделай сам
| |||
 org/ListItem”>
Различный : Что такое символ предохранителя прикуривателя? Что такое символ предохранителя прикуривателя? Годы ОтветитьСимволы предохранителей очень стандартизированы, поэтому независимо от марки автомобиля они должны быть одинаковыми: в частности, символ прикуривателя — это дымящаяся сигарета. Опубликовано: 23 июня 2022 автором ScegliAuto Видео на похожие темы (Проверки и обслуживание) Как разобрать прикуриватель? Как всегда держать розетку прикуривателя включенной на автомобилях Volkswagen/Audi/Skoda Автомобильный предохранитель Aixam mini схема Замена предохранителя прикуривателя Mercedes E Где находится предохранитель прикуривателя в Citroen DS5? Как заменить предохранитель прикуривателя на Фольксваген Гольф 5 Как поменять предохранитель прикуривателя на БМВ 3 серии Замена предохранителя прикуривателя на Ford Fiesta |
Открываем дверь и входим в кузов, снимаем крышкуСхема блока предохранителей Honda Fit (GE; 2009-2014)
Объявление vertisements
В данной статье мы рассматриваем второе поколение Honda Fit (GE), выпускавшееся с 2009 по 2014 год. найдете схемы блока предохранителей Honda Fit 2009, 2010, 2011, 2012, 2013 и 2014 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
См. другие Honda Fit:
Предохранитель прикуривателя (розетка) в Honda Fit — это предохранитель № 13 в блоке предохранителей приборной панели.
Содержание
Расположение блока предохранителей
Предохранители автомобиля находятся в двух блоках предохранителей.
Салон
Внутренний блок предохранителей находится за панелью.
Чтобы получить к нему доступ, потяните крышку предохранителя на себя. Расположение предохранителей указано на этикетке на боковой панели.
Моторный отсек
Блок предохранителей под капотом находится на положительной клемме аккумуляторной батареи.
Ad vertisements

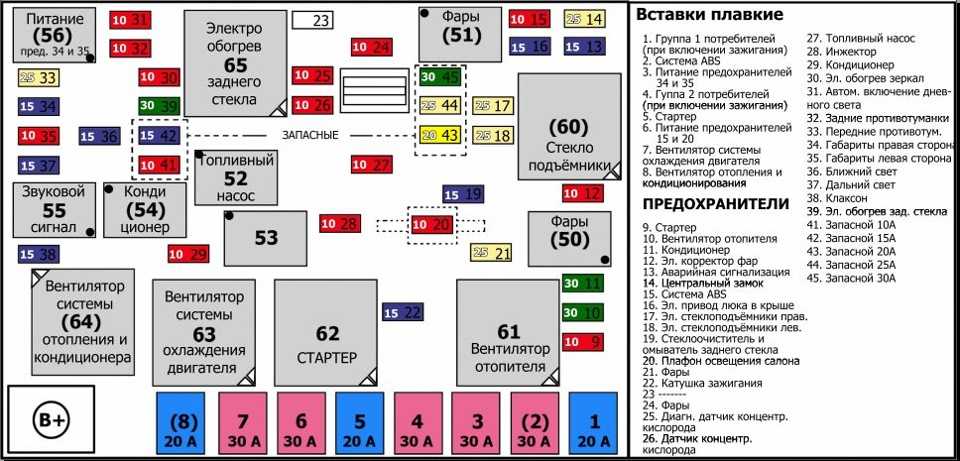

Схемы блока предохранителей
Салон
Ad vertisements
1
Назначение предохранителей в салоне| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | 10 А | Резервный |
| 2 | (7,5 А) | TPMS (при наличии) |
| 3 | 20 А | Стеклоподъемник со стороны водителя |
| 4 | — | Не используется |
| 5 | 10 А | Фонарь заднего хода |
| 6 | 10 А | SRS |
| 7 | (10 А) | Трансмиссия SOL (при наличии) |
| 8 | 7,5 А | SRS |
| 9 | (20 А) | Противотуманные фары (при наличии) |
| 10 | 7,5 А | Кондиционер (при наличии) |
| 11 | 7,5 А | ABS/VSA (при наличии) |
| 12 | 10 А | ACG |
| 13 | 20 А | Розетка ACC |
| 14 | 7,5 А | Замок с ключом/Радио |
| 15 | 7,5 А | Дневной ходовой огонь |
| 16 | 10 А | Задний стеклоочиститель |
| 17 | 20 A | Стеклоподъемник переднего пассажира |
| 18 | 20 A | Стеклоподъемник со стороны заднего пассажира |
| 19 | 20 A | Задний стеклоподъемник со стороны водителя |
| 20 | 15 А | Топливный насос |
| 21 | 15 А | Шайба |
| 22 | 7,5 А | Счетчик |
| 23 | 10 А | Опасность |
| 24 | 10 А | Стоп/звуковой сигнал |
| 25 | — | Не используется |
| 26 | 10 А | ЛАФ |
| 27 | (30 А) | Главный дверной замок (при наличии) |
| 28 | 20 А | Основная фара |
| 29 | 10 А | Малый свет |
| 30 | 30 А | Двигатель главного вентилятора |
| 31 | — | Не используется |
| 32 | 10 А | Ближний свет правой фары |
| 33 | 15 А | IG Катушка |
| 34 | 10 А | Ближний свет левой фары |
| 35 | (15 А) | Дверной замок (при наличии) |
| 36 | (15 А) | Дверной замок (при наличии) |
| 37 | 30 А | ABS/VSA FSR (при наличии) |
| 38 | (15 А) | Дверной замок (при наличии) |
| 39 | 15 А | IGP |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | (7,5 А) | Муфта MG |
| 44 | 7,5 А | STS |
| 45 | — | Не используется |
| 46 | — | Не используется |
| 47 | (30 А) | Двигатель вспомогательного вентилятора |
| 48 | 10 А | Дальний свет левой фары |
| 49 | (15 А) | Дверной замок (при наличии) |
| 50 | (15 А) | Дверной замок (при наличии) |
| 51 | 10 А | Дальний свет правой фары |
| 52 | 15 А | DBW |
| 53 | — | Не используется |
| 54 | 20 А | Обогрев заднего стекла (при наличии) |
| 55 | 10 А | Зеркало с подогревом (при наличии) |
| 56 | 30 А | Передний стеклоочиститель |
| 57 | 30 А | Двигатель вентилятора |
| 58 | 30 А | Электродвигатель ABS/VSA (при наличии) |
| 59 | 20 А 30 А | Обогрев заднего стекла |
| 60 | 50 A / 40 A | IG Основной/Дополнительный Основной |
| 61 | 30 А | Радио |
| 62 | — | Не используется |
Ad vertisements
Моторный отсек (на аккумуляторе)
Назначение предохранителей в моторном отсеке (на аккумуляторе)
Ампер. |
|---|
