Обогрева зеркал установка: Установка подогрева зеркал – Автоателье Элион

Как сделать подогрев зеркал своими руками

В холодную пору и в зимнее время боковые зеркала нередко покрываются льдом и конденсатом. Чтобы сохранить хорошую видимость, водителю приходится их постоянно протирать. На сегодняшний день некоторые производители автомобилей устанавливают зеркала с обогревом, которые включают нагревательные элементы с автоматической функцией размораживания.

Такое удовольствие обходится намного дороже, чем установка стандартных комплектующих. Поэтому, чтобы сэкономить собственные финансы, можно установить обогрев зеркал своими руками.

Установить обогреватели могут не только обученные механики. Автоэнтузиасты также в состоянии справиться с поставленной задачей, если они внимательно изучат информацию и будут следовать инструкциям.

Содержание

• Преимущества подогрева
• Виды подогрева
• Нагреватель на проволочной основе
• Нагреватель на основе печатных проводников
• Плёночный нагреватель
• Проверить наличие
• Способы решить проблему
• Готовые комплектующие
• Шаг 1. Найдите блок реле
• Шаг 2. Удалите старые зеркала
• Шаг 3. Установите готовые комплектующие
• Установка
• Необходимый инструмент:
• Ход работы
• Сборка
• Этапы установки
• 1. Снятие карты двери.
• 2. Удаление зеркала.

Преимущества подогрева

Основные боковые зеркала содержат единственный элемент в защитном корпусе, который настраивается под водителя. Некоторые производители автомобилей предоставляют дополнительные возможности, чтобы сделать их проще в использовании. Одной из таких функций является добавление источника тепла к боковым отражателям. Это идеальный вариант для тех водителей, которые живут в холодных регионах, и для тех, у кого нет гаража для размещения своего автомобиля во время снежной погоды. Нагретый элемент повышает температуру, растапливая при этом снег, влагу, конденсат. Это означает, что водителю не нужно тратить время на то, чтобы очистить комплектующие и повысить обозрение.

На автомобилях, которые имеют боковые зеркала с подогревом в качестве стандартного оборудования, в большинстве имеется отдельная кнопка обогрева стороны водителя. Если такого пульта управления нет, водитель поворачивает деталь всякий раз, когда он поворачивает обогреватель автозеркал.

Виды подогрева

Подогрев бывает нескольких видов:

• с нагревателем на проволочной основе;
• с нагревателем на основе печатных проводников;
• с плёночным подогревателем.

Нагреватель на проволочной основе

Простейший тип нагревателя изготовлен из проволоки, которая намотана на основание либо запрессовывается между двумя полосами изолирующего материала. Его крепят к обратной стороне отражателя с помощью липкой ленты, клея или механических зажимов. Однако такой нагреватель из-за воздушных зазоров и промежуточных слоёв между стеклом и нагревателем характеризуется низким КПД.

Нагреватель на основе печатных проводников

Такой нагреватель представляет собой плоский слой, который изготовлен посредством трафаретной печати проводящими пастами. Между двумя слоями термостойкого полимера заключены печатные проводники. Сам нагреватель фиксируется с задней стороны зеркала посредством клея или липкой ленты.

Другой тип этого вида нагревателя представляет собой изолирующую ленту, на которой поверху сформированы печатные проводники. Однако наличие промежуточных слоёв так же, как и в первом варианте, приводит к снижению быстроты нагрева.

Плёночный нагреватель

Подогрев зеркал на основании плёночного резистивного элемента является самым надёжным. Он представляет собой проводящий ток слой, который устанавливается на стекло отражателя с помощью двусторонней клеящей ленты. Такой материал позволяет равномерно распределять тепло по всей площади зеркального элемента. Для включения подогрева используется отдельная кнопка или кнопка обогрева зеркал заднего вида.

Проверить наличие

Перед тем как установить обогрев боковых зеркал, убедитесь, что в вашем автомобиле не установлена такая функция. Проверить это можно:

• наличием кнопки обогрева;
• включив автомобиль и через минуту-другую потрогав зеркало. Если оно тёплое, обогрев уже установлен;
• проверив наличие проводов и элементов нагревания в корпусе.

Обогрев боковых зеркал можно соединить с обогревом заднего стекла. Чтобы сориентироваться, что к чему подключать, подойдёт наглядная схема обогрева зеркала.

На видео — проверка самоделки:

Способы решить проблему

Существует несколько способов сделать обогрев зеркал заднего вида:

• купить автозеркала с подогревом и установить их;
• использовать нагревательные элементы.

Готовые комплектующие

Боковые зеркала с подогревом являются отличным послепродажным дополнением к любому автомобилю. Ведь известно, что обогрев зеркал заднего вида предотвратит запотевание, что позволит увеличить видимость. Они могут быть установлены довольно легко даже новичками.

Шаг 1. Найдите блок реле

Откройте капот автомобиля и найдите чёрный ящик. Откройте коробку, чтобы найти несколько реле. На коробке будет отмечено, какое реле для чего предназначено. Найдите реле для зеркал и снимите его. Замените реле, которое было вместе с зеркальным элементом. Подключите провода по мере необходимости, закройте капот.

Шаг 2. Удалите старые зеркала

Откройте обе передние двери и найдите винты, удерживающие их на месте. Открутите их, а затем снимите карту. Найдите крепления для зеркал заднего вида и открутите винты. Затем снимите старые комплектующие, отсоедините провода.

Шаг 3. Установите готовые комплектующие

Подключите провода к соответствующим проводам на боковых отражателях с подогревом. Установите их и замените внутреннюю крышку.

Установка

Чтобы сделать обогрев боковых зеркал своими руками, придётся сделать немного больше, чем в случае с установкой готовых комплектующих.

На видео процесс установки:

Необходимый инструмент:

• проводка;
• разъёмы проводов;
• изоляционная лента или термоусадка;
• кабельные стяжки различных размеров;
• обычное 4-контактное реле на 30 А;
• электрические клеммы и/или штекеры;
• крестообразная отвёртка;
• розетки 10 и 12 мм;
• жёсткая проволока;
• устройство для зачистки проводов;
• паяльник;
• фен (для просушивания зеркального элемента и пластика).

Ход работы

Всю работу можно поделить на 2 этапа:

• сборка;
• установка.

Сборка

Сборка нагревательного элемента формируется новым содержанием колодки-выключателя, которая показана на схеме обогрева зеркал.

Этапы установки

1. Снятие карты двери.

Для того чтобы снять карту двери, выкрутите все винты в торце карты, в ручке и винты крепления динамиков. После этого снимите ручку, открутите спрятанные за ней винты. Дальше со стороны зеркала начинайте снимать карту.

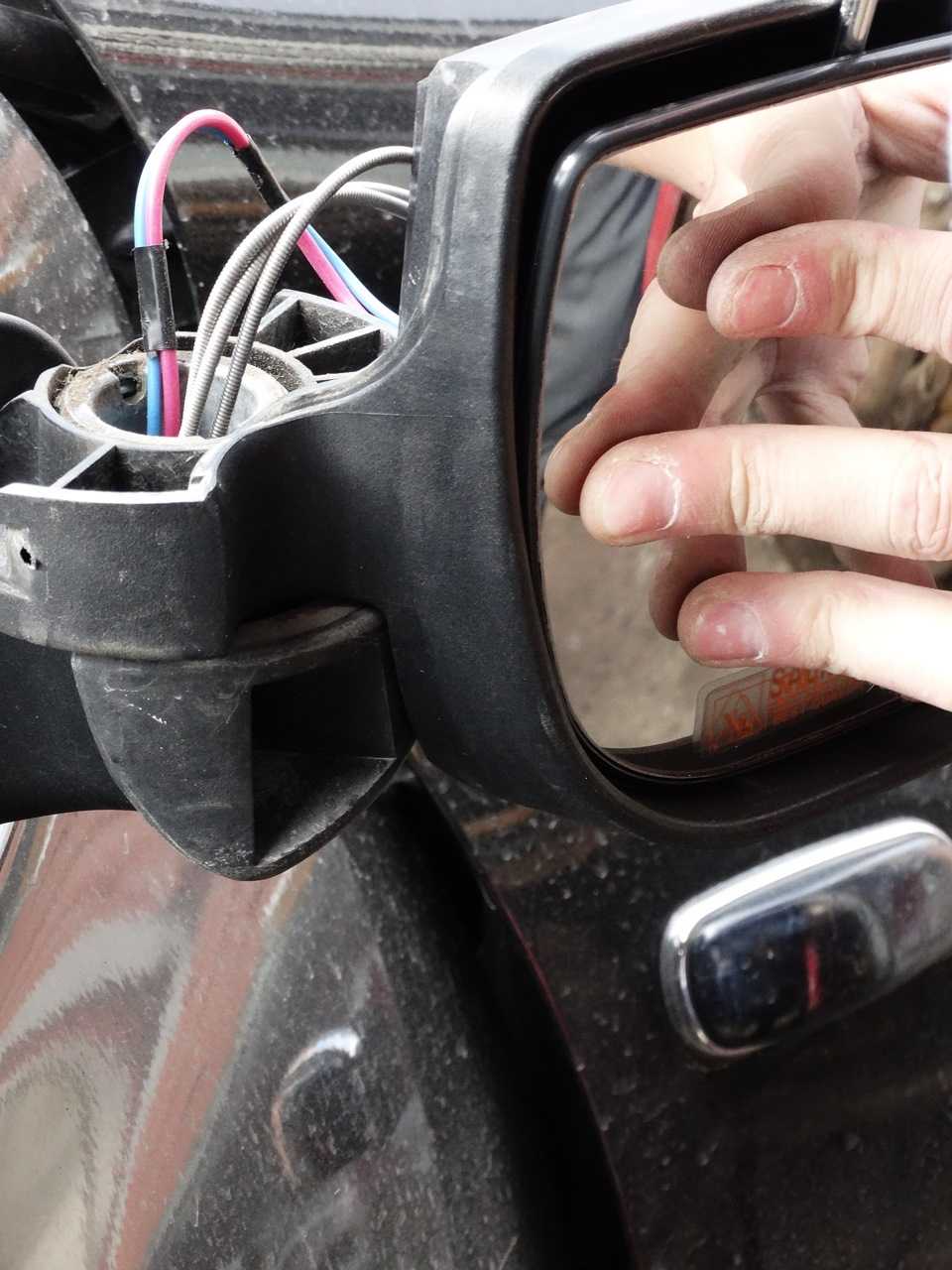

2. Удаление зеркала.

Удалите боковые зеркала в сложенном положении. Для этого нужно выкрутить саморезы, которые крепят его к двери.

Разъедините провода. Далее, отсоедините зеркальный элемент, потянув за его нижнюю часть. Само зеркало прикреплено к пластиковому каркасу, которое нужно отсоединить с помощью фена.

После этого нагревательный элемент нужно приложить к пластику и вырезать соответствующие отверстия под контакты. Дальше снимите защитный слой и приклейте нагревательный элемент к зеркалу, а потом к пластику.

Сначала нужно протянуть провода через корпус бокового зеркала, обжимая и подключая контакты. После этого нужно установить на место зеркальный элемент. Дальше проводим установку конструкции на свою поворотную платформу.

Подогрев боковых зеркал идеально подойдёт для водителей, которые живут в холодном климате и которым часто приходится тратить время на выскабливание льда или снятие влаги со стекла.

Нагревательные катушки автоматически очищают поверхность, так что водители могут ясно видеть заднюю часть дороге. Поскольку цена на готовые боковые зеркала с подогревом довольно высока, многие умельцы сами устанавливают подогрев. Имея необходимый инструмент, это возможно сделать в домашних условиях самостоятельно. А вы уже установили обогрев зеркал заднего вида?

Как и за сколько установить обогрев зеркал, сидений и дворников ― 130.com.ua

Даже осенью, когда зимний сезон уже не за горами, мы мало задумываемся, с какими трудностями предстоит столкнуться в ближайшее время. Жители Восточной Украины раньше всех ощущают, каково отрывать буквально зубами дворники и другие прелести этой поры. Конечно, некоторые современные модели авто оснащаются встроенным подогревом, однако это относится только к классу люкс.

Кажется — такая мелочь, но как же она может спасти водителей, которые куда-то спешат, да и вообще станет практичным решением для морозов. Не расстраивайтесь, если в вашем авто не предусматривается такая функция. Ее можно запросто установить самостоятельно. Купить обогрев зеркал, сидений, дворников в Одессе, Киеве, Харькове можно с доставкой по Украине.

Подогревы зеркал: виды и особенности

Рассмотрим основные модели подогревов зеркал:

• на проволочной основе;
• на основе печатных проводников;
• пленочная конструкция.

Если ориентироваться на надежность и функциональность, то пленочный вид — наиболее подходящий. Это тонкий проводящий ток-слой, который устанавливается на двусторонней ленте. Монтируется на стекло отражателя: получается, что оно вместе с нагревателем — это одна конструкция.

Что получаем в итоге? Зеркало равномерно нагревается по всей площади. Средний диапазон температур: 50-70 градусов. Можно сделать включение с помощью отдельной кнопки или к кнопке обогрева заднего стекла — как вам удобно.

Установить подогрев сможет каждый водитель. Для этого воспользуйтесь следующим алгоритмом:

1. Устанавливаем новые зеркала с подогревом. Обратите внимание: нужно предварительно просунуть провода зеркал внутрь двери.

2. Снимаем обшивку с дверей.

3. Провода от зеркал закрепляем в двери.

4. Проводим и подключаем проводку передней панели к кнопке обогрева заднего стекла.

5. Если нужно, вместо кнопки обогрева заднего стекла устанавливаем трехкнопочную клавишу.

6. Проверяем, работает ли подогрев зеркал.

7. Обратно устанавливаем обшивку в двери.

Вот и все: достаточно купить обогрев зеркал и выполнить всего 7 простых шагов, чтобы насладиться новой функцией в своем авто.

Подогрев стеклоочистителей

С подогревом дворников дела обстоят куда проще. Это гибкий нагревательный элемент, который монтируется в нижнее положение щеток. К примеру, такие «штатные места» предусматриваются на Фольксвагенах от 2005 года.

Конечно, можно установить подогрев самостоятельно, даже если это не предусмотрено конструкцией вашего авто. Но обратите внимание, что из-за неправильной установки или выбора неподходящего обогревателя, стекло может перегреться и лопнуть.

Как видите, экономия ни к чему хорошему не приводит. Если нет штатного места для установки, лучше потратиться на услуги специалистов.

Подогрев сидений

Если, конечно, правильно настроить подогрев сидений, то они обеспечат вам комфортное пребывание в холодном авто. Обратите внимание, что и тут экономить совсем не рекомендуется, ведь такие конструкции быстро ломаются и даже могут испортить обивку.

Подогрев сидений — это безопасное устройство, которое может встраиваться внутрь сидений или в качестве накидки. К примеру, модель-накидка HEYNER WarmComfort Pro 506600.

Особенности:

• Равномерный прогрев: нет такого, что на спинке «уже горит», а сидушка еще еле теплая.
• Простота: без привлечения специалистов, можете установить и при необходимости снять.
• Износоустойчива, надежна: полная защита от возможного перегрева, замыкания.
• Регулируйте нагрев: доступно 3 режима.

Всего несколько простых шагов и возможные проблемы в зимнее время сводятся к минимуму.

Выбрать подогрев сидений, зеркал и дворников

Материалы по теме

Электрический обогреватель зеркал. Советы по установке и часто задаваемые вопросы

Обогреватели зеркал — прекрасное дополнение к любой ванной комнате. Они недороги и потребляют очень мало электроэнергии, а самый маленький блок, который мы продаем, вырабатывает всего 41 Вт. Самый большой обогреватель зеркал, который мы продаем (30 x 40 дюймов), потребляет лишь немногим больше, чем лампочка накаливания или настольный компьютер мощностью 150 Вт.

Наш антизапотеватель зеркал ClearlyYou представляет собой пластиковый лист, на поверхность которого «напечатана» электрическая нить. Он работает так же, как антиобледенитель на заднем стекле автомобиля. Напряжение (120 В переменного тока) проходит через резистивную нить накала, производя мощность (тепло), которое затем передается через стекло, чтобы нагреть поверхность, что делает ее слишком теплой для образования конденсата.

Купить сейчас

Установка проста, прилагается подробная инструкция. Имейте в виду, что вся электропроводка должна соответствовать Национальному электротехническому кодексу (NEC) и должна выполняться лицензированным специалистом, который имеет сертификат для выполнения электромонтажных работ. Прежде чем подключать электрообогреватель, убедитесь, что автоматический выключатель на главной панели отключен. Эти антизапотеватели не предназначены для влажных помещений, поэтому, пожалуйста, не используйте сауны, душевые и парилки.

Перед установкой всегда проверяйте обогреватель зеркал на наличие повреждений. Складки, разрывы или другие явные повреждения могут привести к неисправности устройства. Если вы получили поврежденный обогреватель зеркала, позвоните нам, и мы заменим его. Никогда не перекрывайте обогреватели зеркал, если на зеркале используется более одного устройства. Обогреватели зеркал нельзя обрезать или изменять их размер. Как всегда, будьте осторожны и следуйте инструкциям, и все должно стать на свои места.

Знакомство с обогревателями зеркал WarmlyYours ClearlyYou™

Совет для профессионалов. Подключив обогреватель зеркал к светильнику над туалетным столиком, он будет автоматически включаться всякий раз, когда вы включаете освещение туалетного столика. Обогреватель зеркал начнет устранять запотевание в течение 5 минут после начала работы.

Обратите внимание, что зеркало может треснуть при следующих условиях.

• Если между зеркалом и твердыми предметами нет зазора.
• Если по периметру зеркала с подогревом имеется плитка или мрамор, зеркало может треснуть во время нагревания, так как недостаточно места для расширения зеркала. Зазор в 2 мм по периметру зеркала необходим для обеспечения этого расширения.
• Если зеркало удерживается на месте гвоздем или другим жестким монтажным материалом, убедитесь, что вокруг трех других краев есть место для расширения. Зеркало может треснуть, если оно окажется между креплениями и другими твердыми предметами.
• Ниже приведены три примера резки зеркала, которые могут привести к его растрескиванию:
  • Прямоугольное отверстие для выключателя, розетки или прибора.
  • Любое отверстие диаметром более 2 дюймов (50 мм) (обычное для водопровода).
  • Любые внутренние углы, врезанные в зеркало.

В: Можно ли прикрепить его к задней части дверцы аптечки?

A: Нет. Обогреватели зеркал предназначены для установки и подключения к стационарному настенному зеркалу.

В: Могу ли я установить средство от запотевания зеркал в душе?
A: Нет. Обогреватели зеркал не предназначены для установки во влажных местах, таких как душевые кабины.

В: Можно ли настроить обогрев зеркал?
A: Нет. Обогреватели зеркал нельзя обрезать, и необходимо выбрать правильный размер, чтобы они поместились на открытой, свободной области на задней стороне зеркала.

В: Можно ли использовать несколько обогревателей на одном зеркале?
A: Да, но убедитесь, что несколько нагревательных элементов не перекрывают друг друга.

В: Могу ли я подключить его к цепи освещения?
О: Да. Это самый распространенный способ работы обогревателя зеркал.

В: Какова длина холодного провода обогревателя зеркал?
A: Холодный провод обогревателя зеркал имеет длину 36 дюймов.

Мы надеемся, что эти советы и рекомендации помогли ответить на любые ваши вопросы, но если нет, не стесняйтесь оставить нам комментарий ниже или связаться с нами через чат, телефон или электронную почту ([email protected]).

Расскажите нам о своем проекте Наша команда Radiant Experts готова помочь! Просто расскажите нам немного о себе и своем проекте, чтобы начать.

Toyota Tacoma: Как установить подогрев боковых зеркал

То, что ваша Tacoma не поставлялась с завода с обогревом боковых зеркал, не означает, что вы не можете их поставить! Ознакомьтесь с нашим руководством по установке зеркал с подогревом на свой грузовик.

Бретт Фут – 27 января 2016 г.

Этот артикул относится к Toyota Tacoma (1996-2015 гг.).

Боковые зеркала с подогревом — это одна из тех маленьких роскошей, о необходимости которых вы никогда не подозревали, пока не увидели их в действии. Но когда на улице туман или лед, это приятная маленькая функция, которая избавляет вас от забот, когда вы пытаетесь стряхнуть снег или соскрести лед с ветрового стекла. Даже если у вас не хватило предусмотрительности купить грузовик с установленными на заводе боковыми зеркалами с подогревом, вы можете заменить их на свою Tacoma. Все, что нужно, это лучшая часть дня и длинный список деталей.

Необходимые материалы

• Зеркала Toyota Highlander или Sienna (одно левое и одно правое)
• Переключатель зеркал Highlander
• Разъем переключателя зеркал Highlander
• Провода клемм Toyota или Sumitomo (5)
• Отвод предохранителя на 10 А
• Реле SPST или SPDT и вилка
• Быстроразъемные соединения калибра 14–16, стыковые соединители и кольцевые клеммы 1/4 дюйма
• .110-дюймовые лепестковые разъемы 16 калибра с внутренней резьбой
• 0,187″ штекерные и гнездовые разъемы калибра 16-22
• 30-дюймовый первичный провод 16 AWG
• Термоусадочная трубка
• Инструмент для обжима проводов
• Плоскогубцы с иглами
• Крестообразная отвертка
• Отвертка с плоской головкой
• Инструмент для снятия панели
• Стяжки
• Изолента
• Вешалка для одежды
• Ножницы или нож
• Отвертка/гаечный ключ Torx
• Дремел
• Тиски
• Головка 10 мм

Шаг 1.

Снимите заводское зеркальное стекло

Откройте капот и отсоедините аккумулятор перед началом работы, что предотвратит любые «шокирующие» сюрпризы в дальнейшем. Аккуратно нажмите на верхнюю часть бокового зеркала, пока внизу не появится зазор. Вставьте плоскую отвертку в зазор и вытащите зеркальное стекло из монтажной пластины.

• Рис. 1. Нажмите на боковые зеркала и вставьте отвертку с плоской головкой в ​​указанную точку.
• Рис. 2. Лучший вид на белые монтажные выступы.

Шаг 2. Подготовка/модификация новых зеркал для установки

Если вы используете зеркала Sienna, вы можете пропустить этот шаг, потому что зеркальное стекло Highlander 2012 года с подогревом является прямой заменой Tacoma. В противном случае вы должны сначала снять задние пластины с зеркал и изменить их, чтобы они подходили. Нагрев их с помощью теплового пистолета или фена, их немного легче снять, а кредитную карту можно использовать, чтобы снять стекло с подложек. Затем вам нужно будет расширить отверстие на задней пластине Tacoma, чтобы разместить выводы на зеркале Sienna, используя Dremel или аналогичный инструмент. Установите зеркала Sienna на задние пластины Tacoma.

• Рисунок 3. Снимите задние панели со всех зеркал.
• Рисунок 4. Снимите стекло с новых зеркал.
• Рис. 5. Расширьте отверстия на задних панелях Tacoma.

Шаг 3. Соберите цепь

Используйте схему на рис. 6, чтобы правильно подключить реле для этой цепи. Быстрые соединения делают эту работу намного чище и проще. Вам нужно будет соединить провода диммера от выключателя противотуманных фар, чтобы подключить штекеры выключателя. При желании вы можете термоусадить эти соединения и припаять их для более надежного соединения.

• Рисунок 6. Используйте эту схему для подключения реле.
• Рис. 7. Используйте быстрое соединение, как показано, для ускорения процесса.

Шаг 4. Прокладка проводов зеркал

Снимите дверные панели, накладки на пороги, приборную панель и перчаточный ящик. Снимите динамики с каждой двери и отсоедините заглушки зеркал. Снимите боковые зеркала с каждой двери, разберите их и снимите крышку разъема. Подсоедините лепестковые клеммы 0,110 дюйма к клеммам зеркала Sienna и пропустите оба провода через экран. Обожмите кольцевую клемму 1/4 дюйма на каждом проводе заземления зеркала 30 дюймов, затем заземлите каждое зеркало на болт внутри двери (см. Рисунок 9). Подайте 12-вольтовый провод зеркала через дверь в кабину.

• Рис. 8. Подсоедините лепестковые клеммы к язычковым клеммам.
• Рис. 9. Заземлите каждое зеркало на болт в двери.

Шаг 5. Установите цепь

Установите реле слева от педали тормоза, где вы найдете пустое отверстие на металлическом креплении. Подсоедините провод со стороны водителя к пластиковому держателю троса зажима капота (Рисунок 10). Используйте другой быстроразъемный соединитель для подключения провода № 5 (Рисунок 11). Закрепите заземляющий провод на ближайшей металлической пластине и подключите выключатель.
