Неисправности камеры заднего вида: почему не включается и нет сигнала

Содержание

когда проблема в “голове” – Прокачай АВТО

Содержание

  1. Характерные неисправности камеры заднего вида
  2. Способы устранения неисправностей и демонтаж устройства
  3. Инструкция по регулировке прибора своими руками
  4. Таблица: почему камера заднего вида перестала работать
  5. Как исправить: снятие камеры и ее ремонт своими руками
  6. Инструкция по настройке камеры заднего вида
  7. Что говорят

Если у вас в автомобиле не работает камера заднего вида, это еще не повод отчаиваться. В большинстве случаев, проблема кроется в небольших неисправностях, которые вполне можно исправить самостоятельно. О том, что делать, если в автомобиле не работает камера заднего вида и как ее починить вы узнаете из статьи.

Характерные неисправности камеры заднего вида

Чаще всего данное устройство располагается в машине в трех местах. Это или замок багажника (ручка), или рамка плафона подсветки номера, или же ее можно установить в салоне (в автомобилях – универсалах).

Как показывает практика, меньше всего от каких-либо проблем страдают камеры, которые решили устанавливать прямо в салоне. Ведь они не подвергаются агрессивному воздействию окружающей среды. Под этим воздействием в первую очередь понимается влага, попадающая устройство.

Попадание воды внутрь устройства может привести не только к его полному отказу работать. Могут возникнуть дефекты изображения. Часто, автовладельцы жалуются, что камера не показывает изображение или же картинка выглядит мутно. Скорее всего, причиной этому является именно попадание влаги в камеру заднего вида.

Способы устранения неисправностей и демонтаж устройства

У каждого автовладельца есть два способа осуществить ремонт камеры заднего вида. Первый из них и самый простой – отдать ее в ремонт. Вы можете обратиться в свой сервисный центр компании-производителя. Если машина еще находится на гарантийном обслуживании, то это нужно сделать обязательно. Самостоятельный ремонт лишит вас гарантии.

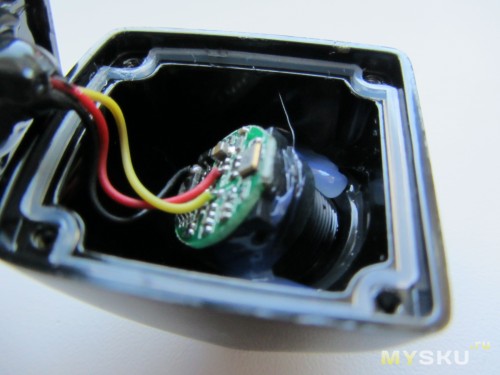

Основная плата и контакты

Но часто дешевле и проще будет осуществить простой ремонт самостоятельно. Если перестала работать камера заднего вида или есть сбои в работе, можно попробовать провести ремонт.

Инструкция будет приводиться на примере автомобилей марки KIA.

  1. Если камера заднего вида не включается автоматически или вообще, чтобы ее снять, нужно демонтировать всю обшивку.
  2. Для этого сначала снимается небольшая панель в верхней части, под которой спрятаны болты. Снимите их, чтобы удалить основную часть обшивки.
  3. Под ней вы найдете четыре гайки, которыми закреплена ручка багажника. Сама камера закреплена двумя саморезами, еще два фиксируют ее разъем.

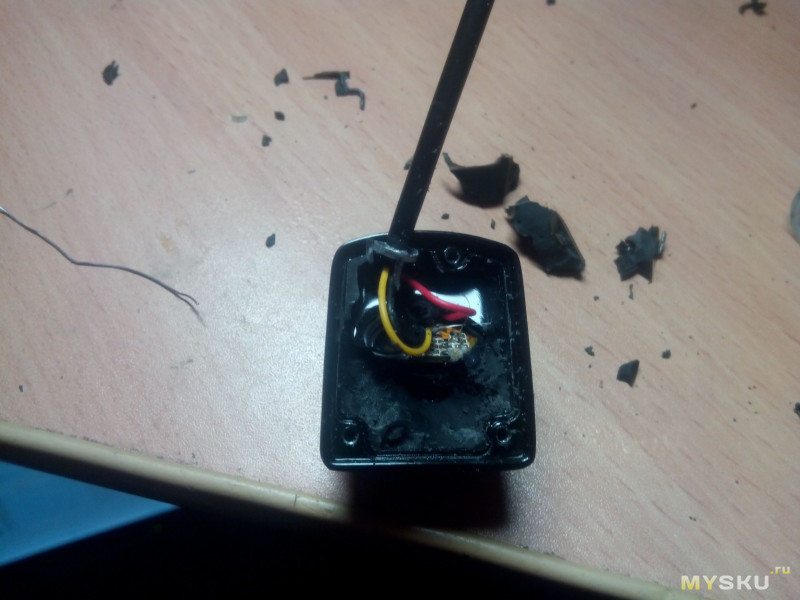

  4. Вы можете столкнуться со следами коррозии. Вначале удалите его, а потом можно разобрать устройство.

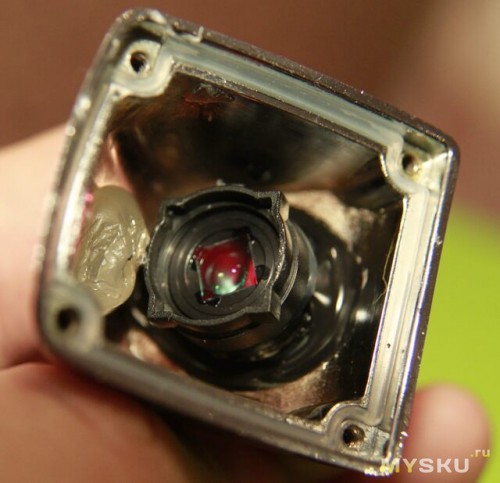

  5. Корпус стянут четырьмя саморезами. Когда будете разбирать устройство, осторожнее — они могут окислиться.
  6. Если внутри камеры будет влага, то ее нужно будет просушить. Почистите щеткой, а потом покройте платы лаком, чтобы защитить их от влаги.
  7. В камере обычно есть две прокладки. Одна размещена на окуляре камеры, а другая находится на стыке между пластиковыми частями камеры и металлическим корпусом. Обе могли прийти в негодность после определенного времени эксплуатации. Замените их при необходимости.
  8. Соберите камеру обратно действовать надо в обратном порядке, предварительно обработав все стыки герметиком. Использовать лучше бутилкаучуковый.

Инструкция по регулировке прибора своими руками

Когда вы установили камеру, она нормально работает, исчезло помутнение, важно ее правильно отрегулировать. Не все автовладельцы знают, как это делается. Из-за этого, они не могут сделать все своими руками и проверить работоспособность устройства.

Основная задача – это настроить парковочные линии. Этот включенный режим сильно облегчает парковку.

  1. Возьмите обычный деревянный брусок, длиной 2 метра. Его стороны должны быть 2-3 сантиметра.
  2. Положите его на расстоянии метра от центра заднего бампера. Края бруска должны выступать из-за бортов автомобиля на примерно одинаковое расстояние.
  3. Затем, садитесь в автомобиль и зайдите в сервисное меню. Может потребоваться совершить дополнительные действия, например, несколько раз включить и выключить габаритные огни.
  4. После этого, вам нужно будет попасть в настройки камеры и выбрать марку автомобиля.
  5. Когда активируется камера заднего вида, вам нужно будет повернуть руль вначале вправо до упора, а потом влево – это делается для ее регулировки. Затем нажмите «далее». На экране появится прямоугольный контур.
  6. Используя клавиши вверх, вправо, вниз и влево нужно будет поместить его так, чтобы брусок оказался точно в центре. Затем нажмите на подтверждение.

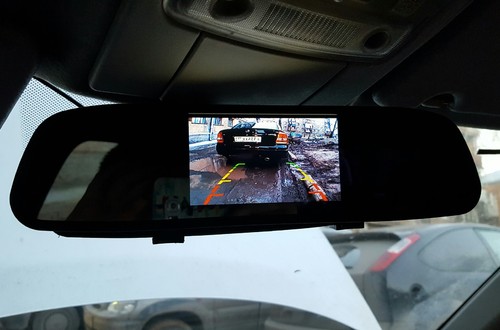

Это собственно говоря и есть все действия, которые вам нужно выполнить для настройки устройствами. Теперь, когда вы будете его включать, начнут появляться желтые линии, облегчающие парковку. Помните, что любая последующая разборка может потребовать последующей перенастройки устройства.

Таблица: почему камера заднего вида перестала работать

Камера показывает мутно: проблемы с визуализацией:

  • устройство иногда показывает синий экран;
  • изображение на мониторе стало черно-белым;
  • устройство перестало снимать картинку
НеисправностьПричиныЧто делать?
Отсутствие сигналаПомехи от телефонов и других приборов, функционирующих на частоте 2. 2-2.5 гГц приведут к потере сигналаНе использовать, не включать и не устанавливать рядом с автомобильными системами оборудование, работающее с беспроводной сетью
Картинка видеокамеры могла помутнеть в результате воздействия грязи и пыли. Загрязнения могут постоянно или частично блокировать объектив, из-за чего отображение будет мутным или отдельные элементы станут плохо просматриватьсяВыполнить очистку объектива
Камера мерцает, моргаетМерцание при работе видеокамеры часто обусловлено тем, что при включении ночью или днем при работающем моторе автомобиля нарушен сигнал
  • чтобы отремонтировать поломку, надо проверить качество контакта на проводе штатной камеры либо установленной в зеркале;
  • убедиться в целостности кабелей и отсутствии повреждений изоляционного слоя, также придется проверять работу электрики.
Изображение стало размытым, камера рябит, неправильно определяет разметку или расстояниеДрожание устройства при заведенном двигателеЧтобы убрать дефект, нужно прочнее зафиксировать камеру на магнитоле. Устройство должно подключаться и запускаться после того, как будет максимально плотно закреплено.
Размытое изображение, отсутствие резкостиПоявление небольших царапин по периметру объективаРемонтировать дисплей или объектив нет смысла, поскольку купить комплектующие детали для камеры довольно проблематично. Если устройство при подключении стало отображать рябь, то нужно установить на машине новую камеру и выполнить ее регулировку.
Камера перестала включаться при активации задней скорости (хода) либо срабатывает не всегдаУстройство отключилось от датчика коробки передач или его соединение стало ненадежнымУстранять неполадку можно путем установки нового датчика или проверки подключения. Часто приходится заново подсоединять регуляторы и восстанавливая контакт.
Неисправность камеры, программная неполадкаЧтобы устранить проблему с белым экраном в работе китайской камеры, придется перепрошить устройство. Решение программных неполадок рекомендуется доверить специалистам.
Отражение в камере автоматически стало зеркальное, вверх ногамиЕсли картинка показывает зеркально, то проблема связана с неправильной установкой камеры на автоЧтобы перевернуть картинку наоборот, придется заново настроить устройство либо переустановить камеру

Как исправить: снятие камеры и ее ремонт своими руками

Если камера заднего вида постоянно или периодически не работает, ремонт осуществляется так:

  1. Прежде чем начинать ремонт, необходимо проверить подачу напряжения на устройство. После того, как пользователь подключил кабель, берется мультиметр и проверяется питание провода. Красный штекер тестера вставляется в сам кабель, а черный соединяется с его металлической частью, чтобы обеспечить «массу». Если подключение показало 12 вольт напряжения, то питание на устройство поступает, соответственно, производится дальнейший демонтаж камеры.
  2. Производится отсоединение кабеля питания от камеры.
  3. Отверткой или гаечным ключом выполняется снятие обшивки (все зависит от конструктивных особенностей авто). Сначала снимается обшивка задней двери багажника, затем выкручиваются гайки, фиксирующие устройство. Обычно камера крепится с применением двух саморезов, которые откручиваются отверткой.
  4. Камера протирается чистой и сухой тряпкой. Следы ржавчины, имеющиеся на поверхности устройства, надо убрать, окисления из разъема питания также удаляются.
  5. Затем откручиваются саморезы, которые фиксируют составные части корпуса. Эти элементы подвержены окислению, поэтому при их выкручивании надо быть аккуратным.
  6. Если на корпус попала влага, его просушивают.
  7. В случае износа или повреждения производится замена уплотнителей. В устройствах используется две уплотнительные резинки (прокладки). Одна из них располагается на объективе гаджета, вторая — в месте стыка между пластмассовыми элементами и корпусом.
  8. Визуально осматриваются внутренние элементы устройства. Если на рабочей плате видны вздувшиеся конденсаторы или другие поврежденные элементы, они подлежат замене методом перепайки. Перед проведением ремонта следует выполнить очистку и удалить все следы мусора и пыли.
  9. Выполняется сборка камеры в обратной последовательности. Чтобы обеспечить высокую герметичность, стыки рекомендуется обработать силиконом.

Инструкция по настройке камеры заднего вида

Согласно инструкции, основная задача при настройке — регулировка линий парковки, которые камера должна показывать в первую очередь.

  1. Берется стандартный брусок из дерева. Желательно, чтобы длина изделия составила 2 метра, а его ширина — 2-3 см.
  2. Подкладывается заготовка на расстоянии около 1 метра от центральной части заднего бампера. Важно, чтобы края деревянного бруса выходили за борта транспортного средства примерно на одинаковое расстояние.
  3. Затем водитель садится в салон и входит в сервисное меню настроек камеры. В некоторых авто придется выполнить дополнительные действия, например, активировать и отключить габаритные фонари.
  4. Выбирается марка транспортного средства.
  5. После включения устройства подкручивается руль: сначала до упора вправо, а затем — влево.
  6. Нажимается кнопка «Далее», на экране устройства появится автоматический прямоугольный контур. Кнопки используются для перемещения изображения бруска в центральную часть экрана. Затем выбранное действие следует подтвердить.

При отсутствии деревянного бруска можно сделать так:

  1. Придется использовать три точки, которые замеряются от верхней кромки заднего бампера. Каждый из элементов имеет шаг в 10 см, соответственно, первая точка — 10 см, вторая — 20 см, третья — 30 см.
  2. От каждой точки нужно установить дальность видимости камеры с шагом 30 см.
  3. В итоге первая точка имеет дальность 30 см, вторая — 60 см, а третья — 90 см. С учетом этой шкалы можно правильно высчитать расстояние до препятствия.

Что говорят

Алекс:  если бы камера глюкнула, башка показывала бы черный экран, т.е. всё равно переключалась на нее, значит, дело в голове – либо слетает настройка “камера заднего вида”, либо сигнал о включении заднего хода не доходит.

Спецок: как камера узнает о его включении? появлением плюса на заднем фонере? вот этот проводок и поковыряйте

Natan: Я тоже думаю, что в голове дело. Только в чем конкретно не понятно.

FenixS: сигнальный кабель проверяйте. камера работает только при включении фонарей заднего хода, соответственно на ней был постоянный + при подключении тюльпана к AUX, вы или не туда подаете питание или не от фонаря. обратитесь к силе тырнета, в поисковике думаю есть описание вашей проблемы и её решение )))) ну если это не брак ГУ естессно )

Спецок: Какая разница от фонаря или не от фонаря +12В в машине единый.

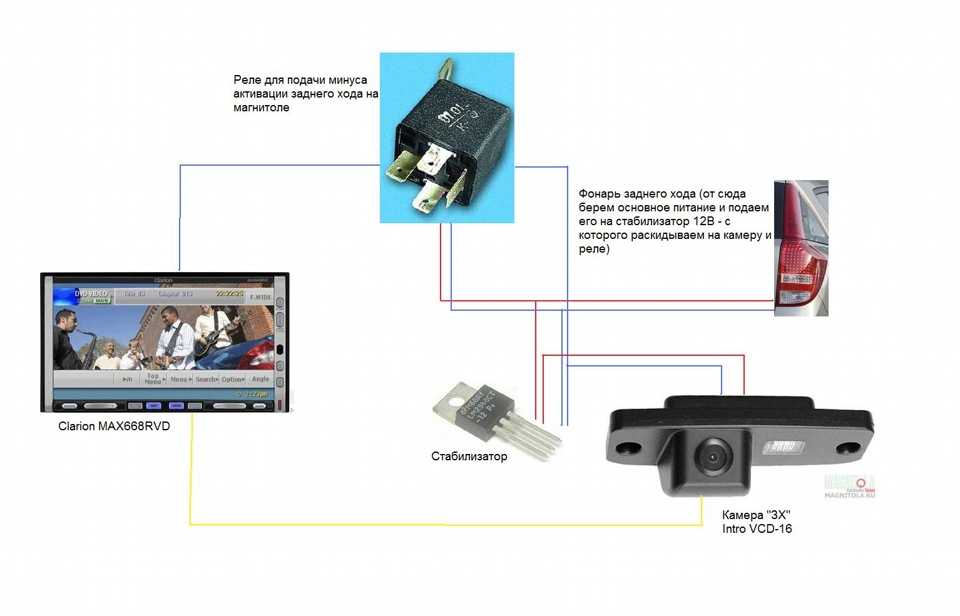

Настройщик: постараюсь объяснить, сигнал берется от фонаря включения заднего хода на ГУ, чтобы ГУ понимало, что машина поехала назад и надо: приглушить музыку/включить камеру. на камеру сигнал от фонаря, чтобы она работала только когда надо, а не в постоянном режиме. По идее, если вы подключите постоянный + на вход в ГУ, то все остальные функции ГУ работать не будут, т.к. ГУ будет думать, что машина все это время едет назад и надо включить камеру. так что в вашем случае либо вы не разобрались в настройке ГУ, либо там реально брак. но советую все же поизучать инструкцию )
