🚘 Неисправность дроссельной заслонки: симптомы и ремонт своими руками

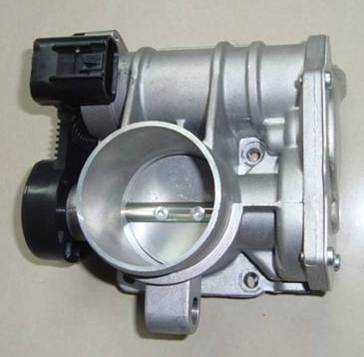

Неисправность дроссельного узла Lada Vesta

Проблемы дроссельного узла – распространённое явление на всех современных автомобилях, и Лада Веста не является исключением. Причина кроется в том, что данный узел включает в себя немало составляющих, подверженных влиянию внешних и внутренних факторов. Важно убедиться в том, что проблема заключается именно в неисправности дроссельного узла. Ниже приведён список элементов, повреждения которых могут привести к схожим признакам:

• Датчик положения педали акселератора
• Электродвигатель заслонки дросселя
• Регулятор холостого хода
• Датчик положения заслонки
• Механические элементы корпуса
• Воздушный фильтр и элементы забора воздуха
• Электронный блок управления двигателем

При повреждении любой из этих деталей могут обнаружиться признаки неисправности дроссельного узла. Поэтому, прежде чем спешить в автомагазин за новым дросселем в сборе, имеет смысл провести детальную диагностику всех сопряженных с ней элементов.

Признаки неисправности дроссельной заслонки Лада Веста

Существует ряд показателей, указывающих на неисправность дроссельной заслонки. Симптомы могут проявляться по-разному в зависимости от вышедшей из строя детали. Чтобы понять, в каком направлении двигаться, необходимо ознакомиться с перечнем возможных симптомов повреждения дросселя вашей Lada Vesta:

• Неравномерность оборотов холостого хода
• Остановка двигателя, как на холостом ходу, так и при нажатии на газ
• Двигатель не запускается или глохнет сразу после запуска
• Потеря мощности двигателя
• Рывки при наборе скорости
• Периодически или постоянно горит лампа Check Engine

Как видите, признаков, указывающих на проблемы дроссельной заслонки, довольно много и все они могут указывать на многие другие неисправности. Поэтому, прежде чем осуществлять ремонт дроссельного узла, нужно исключить варианты неисправности других деталей вашего авто. Для этого воспользуйтесь алгоритмом действий, приведённым ниже.

Алгоритм действий для выявления неисправности дросселя

Важно понимать, что самым надёжным способом будет скачивание кодов ошибок на смартфон или ПК посредством диагностического разъёма. Но, если такой возможности нет или разъём не работает, в неисправности узла можно убедиться, используя следующий алгоритм:

• Проверьте воздуховод на наличие посторонних предметов, грязи, воды и т.п. При необходимости выполните чистку каналов.
• Убедитесь в пригодности воздушного фильтра.
• Проверьте тестером работоспособность датчика положения педали акселератора.
• Протестируйте работоспособность регулятора холостого хода.
• Таким же образом исключите неисправность датчика положения заслонки, а также электродвигателя.
• Если всё в порядке, то имеет смысл разобрать узел и убедиться в целостности и работоспособности самой заслонки.

Все замеры тестером необходимо производить при включенном зажигании и при разных положениях педали акселератора.

Ремонт дроссельной заслонки своими руками

Дроссельный узел автомобиля Лада Веста можно без особых сложностей заменить своими руками. Чтобы выполнить такую процедуру, как замена дроссельного узла, вам достаточно иметь стандартный набор гаечных ключей и шестигранников, а также отвёртки. Итак, выполните действия в следующем порядке:

Спасибо за подписку!

• Снимите минусовую клемму с аккумуляторной батареи.
• Отсоедините воздуховод от корпуса заслонки, ослабив хомут
• Разъедините провода, подходящие к датчикам.
• Открутите 4 болта крепления корпуса дросселя и извлеките его.
• Закройте чистой тряпкой или другой заглушкой отверстие впускного коллектора.

Установка новой детали выполняется в порядке, обратном снятию. Если вам нужно осуществить такое действие, как замена датчика дроссельной заслонки, то снимать весь узел нет необходимости – достаточно просто отсоединить провода от датчика и демонтировать его, а затем в обратном порядке установить новый датчик.

Чистка заслонки

В случае если причиной плохой работы двигателя оказалось загрязнение дросселя, необходимо выполнить его чистку. Для этого вам нужно приобрести специальное средство для чистки двигателя и приступить к выполнению работы:

• Снимаем корпус заслонки в порядке, указанном выше
• Брызгаем средством и оставляем на некоторое время (как указанно на упаковке)
• Чистой салфеткой или другой тканью снимаем слой грязи и нагара
• Повторяем процедуру несколько раз до придания блеска всем деталям

Также рекомендуется снять и прочистить регулятор холостого хода и канал, в котором он расположен. Обязательно проверьте состояние воздушного фильтра, поскольку непригодный фильтр может не только стать причиной загрязнения дросселя, но и повлиять на работу двигателя в целом и создать вам немало хлопот. Удачи на дорогах!

olade.ru

Электронный датчик дроссельной заслонки

На современных автомобилях установлены двигатели внутреннего сгорания: бензиновые и дизельные. Отличаются они составом используемой для воспламенения топливной смеси. Принцип действия таких двигателей – поршневой. Подаваемая в камеры смесь, сжимается поршнем до соответствующих показателей давления, воспламеняется от прошедшей искры. Механическая энергия сжатия и химическая – горения преобразуются в тепловую энергию, под действием которой газы расширяются, и двигают поршень обратно. Клапаны раскрываются, выпуская отработанные газы.

Не будем вдаваться в подробности действия ДВС, отметим лишь, что подаваемая в камеру смесь, готовится в карбюраторе. Там горючее обогащается кислородом из всасываемого воздуха, и порциями впрыскивается в камеру. В современных двигателях карбюраторы заменены инжекторами, в целях контроля, за выбросами в атмосферу. В таких двигателях, обогащение происходит путем впрыска порции горючего в воздушный поток, осуществляемого движениями форсунок, которыми управляет электронный блок управления. Именно такая форма подачи топлива, в сочетании с нейтрализаторами выхлопных газов (катализаторами), способна контролировать вредные выбросы в атмосферу.

Содержание статьи

Что могут датчики дроссельной заслонки

Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

1. Показатели вращения коленвала
2. Расхода воздуха и его температура
3. Температуры антифриза
4. Положение заслонок дросселя
5. Системе обратной связи (состав выхлопных газов)
6. Детонации в моторе
7. Напряжение электросети
8. Скорости движения
9. Положение распредвала
10. Активация кондиционера
11. Неровности дорожного полотна

Рассмотрим подробно работу датчика ПДЗ.

Это прибор для точного дозирования топливной смеси, подаваемой в камеру сжигания двигателя. Его работа повышает КПД мотора и эффективность движения.

Угол положения ДЗ преобразуются в напряжение тока и передается на контролирующие зоны электронного блока. Исходя из угла заслонки, меняется значение напряжения, что и распознается контролером, который подает сигналы к определенным действиям во впрыскивающий механизм. При этом, после обработки сигналов с датчиков, ЭБУ определяет оптимальные параметры для экономичного режима – адаптируют программу под стиль вождения, под данный двигатель и т. д. По сути, датчики фиксируют параметры зависимости положения заслонок дросселя с изменением напряжения в цепи.

Датчики заслонок бывают двух типов:

— контактные (пленочно резисторные) – которые напрямую связаны с осью заслонки, при вращении которой, перемещаются контакты датчика по полозьям. При этом преодолевается высокое сопротивление и изменение напряжения, что, в конечном итоге, и является исходящим от датчика сигналом. Конструкция простая, легко диагностируется. Однако, быстро изнашивается из-за постоянного воздействия силы трения.

— бесконтактные – в местах контактов расположен перемещающийся магнит, а показатели переменного магнитного поля преобразует в электронный сигнал датчики Холла. Бесконтактные датчики имеют увеличенный ресурс, однако, сложно диагностируемые.

Как работают датчики дроссельной заслонки?

Датчик расположили возле заслонки, к которой крепиться потенциометр с тремя выходами. Один выход предназначен для подачи напряжения, второй – замыкание цепи на массу, а к третьему выходу присоединен электронный блок управления автомобиля, который считывает коды (текущие и ошибки).  Он измеряет напряжение на выходе, при нажатии на педаль. При закрытой заслонке напряжение имеет показатель 0,69 вольт. После нажатия на педаль газа, ось заслонки поворачивается на определенный градус, уводя за собой датчик.

Изменяется сопротивление на дорожках, а, следовательно, и напряжение. В положении полного открытия заслонки датчик фиксирует уже порядка 4 вольт. Эти данные считывает ЭБУ и инициирует изменения в подаче топлива, подбирает приемлемый режим работы двигателя, адаптируя под предпочтения водителя. Когда заслонка открыта на три четверти и более, ЭБУ включает продув системы. Закрытые заслонки становятся толчком к регулировке холостого хода, путем подачи воздуха через обходной путь.

Признаки болезни и диагностика датчика положения ДЗ

Исправный датчик обеспечивает плавный ход машины и полное сгорание горючего. Если машину начинает дергать и мотать при нажатии на педаль, то это может быть признаком неправильной работы датчика. Причинами выхода из строя прибора служат:

— ослабление или потеря контакта клемм с дорожками. Стирание резисторной пленки всегда ведет к поломке прибора.

— повреждение самих дорожек, из-за использования материалов низкого качества

— выход из схемы цепи одного или нескольких сопротивлений

— сбой программы датчика Холла

Признаки болезни приборы:

1. Затруднение пуска двигателя, даже после разогрева.
2. Наблюдается больное расходование горючего.
3. Ход прерывистый
4. Затруднено ускорение автомобиля
5. Завышение оборотов на холостом ходу
6. Слышатся хлопки в выхлопных трубках
7. Может заглохнуть на холостом ходу
8. Светится индикатор Check Engine

Эти симптомы могут наблюдаться и при поломке других деталей и систем. Поэтому прежде чем кидаться менять датчик, нужно провести тестирование.

Для определения характера неисправности, в частности датчиков на отечественных марках, нужно произвести замеры напряжения вольтметром. Учитывая параметры нормы (закрытые заслонки – 0,69В, полностью открытые – 4В), снять показания вольтметра при включенном зажигании, при полном вдавливании в пол педали. По совпадению с нормальными параметрами можно судить о неисправности. Пошаговая рекомендация:

1. Открыть доступ к датчику (снять фильтр, патрубки)
2. Снять соединитель с разъема, пол которым можно увидеть три контакта – масса, контакт напряжения и питание. На некоторых моделях добавлен четвертый контакт – клемма холостого хода.
3. Снимаем показания напряжения между массой и питанием (норма 5В и 12В, в зависимости от модели авто)
4. Затем замеряем напряжение между выходным контактом и массой (0,7 при закрытых заслонках, до 5В – в состоянии максимального открытия). Вручную изменяем угол отклонения заслонки и фиксируем показания каждого положения. Так определяются зоны отсутствия или недостаточного контакта.
5. Можно замерить сопротивление между массой и выходным напряжением (норма – от 2,5 кОм до 1 кОм).

Эти действия касаются диагностики контактного датчика. Бесконтакный его собрат тестируется на спец. оборудовании.

В основном, некорректную работу датчика ПДЗ выявляет тестирование автосканером, при считке кодов ошибок, среди которых будет и код датчика.

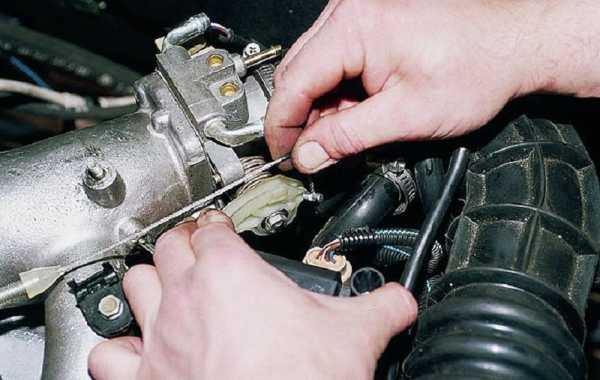

Ремонт датчика положения дроссельной заслонки

Ремонт такого устройства может стоить дороже его замены. Поэтому, неисправный датчик чаще заменяют новым, а не чинят. Изначально в приборе заложен эксплуатационный срок, соответствующий 50 тыс. пробега. Периодически зачищая контакты и промывая спиртом, можно увеличить срок работы в несколько раз.

Заменить датчик может практически любой автолюбитель (мы сейчас не говорим о блондинках за рулем), достаточно знать несколько маленьких хитростей:

• Если нарушена целостность пыльника, замените и его
• Во время входа зацепов оси заслонки в пазы датчика, корпус надо поворачивать по часовой стрелке. Затем разворачиваем в обратном направлении, чтобы совместить крепежные отверстия болтов.
• Все процедуры нужно проводить после обесточивания агрегата. Иначе, ЭБУ считает их как ошибку, и Check не погаснет даже после смены датчика.

Далее потребуется регулировка работы замененного устройства:

• При необходимости сделать надпилы над филем для свободного хода корпуса датчика.
• Присоединить клеммы аккумулятора. Добиться значения напряжения в 0.7 вольт выходного контакта. Включить зажигание и, вместе с присоединенным вольтметром, вращать до необходимых пределов. Снова обесточить
• Включаем зажигание, давая возможность ЭБУ запомнить измененные параметры нового датчика.

Подведем итог: датчик ПДЗ – маленький прибор, с большой и ответственной функцией. От его правильной работы зависят эксплуатационные характеристики сердца любого автомобиля – его двигателя. Своевременное выявление неисправностей и аккуратное его использование – залог долгой бес проблемной работы мотора.

elm327.club

Электронная заслонка (дроссель) принцип работы и зависимость от других систем

Как работает электронная дроссельная заслонка, какие сюрпризы она вам может преподнести и почему производители ставят именно электронный дроссель а не всем привычный тросовый привод. Что следует знать и делать, чтобы электроника служила надежно и безотказно — обо всем читайте в этой весьма объемной статье.

Принцип работы электронного дросселя

Для управления электронной дроссельной заслонкой используется блок управления двигателем (ЭБУ) и шаговый электродвигатель с редуктором, совмещенный конструктивно с дроссельной заслонкой.

ЭБУ обычно использует в качестве расчетного параметра величину крутящего момента двигателя. Чтобы блок понимал, какие действия производит водитель неотемлемой частью электронного управления является датчик положения педали акселератора.

Датчик положения педели представляет собой переменный резистор, сопротивление которого (а значит и проводимое напряжение) изменяется в зависимости от положения педали газа.

Блок управления открывает дроссельную заслонку в соответствии с нажатием педали газа. В это же время в блок поступает большое количество сигналов от остальных датчиков системы управления. Статья о неисправностях инжекторного двигателя.

На основании всех показаний ЭБУ вычисляет необходимую мощность двигателя и соответствующим образом открывает или закрывает заслонку (регулируя тем самым подачу воздуха в цилиндры), а так же регулирует и количество впрыскиваемого форсунками топлива.

В это же время датчик положения дроссельной заслонки показывает блоку насколько на самом деле открыта дроссельная заслонка, обеспечивая таким образом обратную связь. То есть блок управления не только открывает своими командами заслонку, но он еще и «видит» открылась ли она на самом деле.

Весь процесс управления требует всего нескольких миллисекунд для достижения нужных в данный момент характеристик автомобиля.

Аварийные режимы работы

Применение электроники делает затруднительным диагностику посредством внешнего осмотра. Вы можете только визуально проверить чистоту самого дросселя и легкость перемещения заслонки. Дроссель должен быть чистым! А заслока не должна закусывать.

В случае неисправности узла электронного дросселя система включает аварийный режим «ограничения рывков» для возможности безопасного движения к месту ремонта, либо полного отключения возможности движения.

В таком режиме возможны два варианта развития событий:

1. Система по каким-то причинам не может управлять дроссельной заслонкой. Например неисправен или нет показаний от датчика положения дроссельной заслонки, или неисправен шаговый двигатель и дроссель неспособен перемещаться (открываться и закрываться).

В таком случае ЭБУ отключает управление зажиганием двигателя. Электронная заслонка устанавливается в положение «оключено». Система полностью отключает функции управления зажиганием.

2. Система на может контролировать намерение водителя. В этом случае ЭБУ ограничивает выходную мощность мотора. Например такое возможно если неисправен или нет сигнала от датчика положения педали акселератора.

Для предотвращения повреждения двигателя блок управления снижает приращение скорости и мощности двигателя. Вся система управления двигателем переводится в режим принудительного холостого хода. Обороты двигателя практически не изменяются при нажатии на педель газа.

Режимы ограниченного функционирования электронной дроссельной заслонки

1. Принудительное закрытие

Блок управления сообщает о неисправности, когда в системе подачи воздуха и управления дроссельной заслонкой имеется какой-то сбой. В этом случае ЭБУ перекрывает подачу топлива в цилинрды, отключает зажигание, закрывет дроссель и двигатель глохнет.

2. Режим принудительного управления мощностью холостого хода

Если при работе мотора на холостом ходу система управления не может нормально использовать дроссельную заслонку (например она закусывает при перемещении), то ЭБУ прекращает управление дроссельной заслонкой.

Она устанавливается в положение по умолчанию. А все управление осуществляется путем отключения подачи топлива в один цилиндр и задержкой угла опережения зажигания.

3. Режим принудительного холостого хода

Об этом режиме мы уже говорили с вами выше. Повторим. Когда намерение водителя не может быть распознано (например при потере сигнала с датчика положения педели газа). В этом режиме реакция двигателя на нажатие педали отсутствует. Автомобиль не развивает обороты и практически не едет.

4. Режим управления ограниченной мощностью

Когда система не может использовать дроссельную заслонку для регулирования мощности. В таком случае система определяет по положению педели акселератора, работает ли двигатель на оборотах холостого хода или ускоряется.

Система управляет мощностью двигателя путем прекращения подачи топлива или задерживая зажигание. В такой момент могут плавать обороты двигателя. Машина может двигаться неравномерно в таком режиме, так как обороты будут плавать. Таким автмобилем будет сложно управлять.

5. Когда точность определения намерений водителя снижена.

Датчик положения педали состоит из двух переменных резисторов. Так вот когда сигнали этих резисторов вследствие поломки слишком сильно отличаются, система ограничивает крутящий момент двигателя.

Реакция двигателя на изменение положения педали замедляется, автомобиль начинает тупить. Снижается мощность двигателя, мотор плохо тянет.

Похожие статьи



www.em-grand.ru

Признаки неисправности датчика положения дроссельной заслонки

Все современные автомобили имеют в своей конструкции множество электротехнических и электронных устройств. С их помощью осуществляется контроль и автоматическая настройка параметров функционирования различных узлов, агрегатов и систем. Они могут быть очень сложными и дорогими, как, к примеру, электронный блок управления двигателем (ЭБУ), так и совсем простенькими. Примечательно, что многие «мелочи», стоимость которых совсем невелика, играют на практике весьма важную практическую роль. К примеру, если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то если оставить их без внимания, скорый и весьма дорогостоящий ремонт силового агрегата практически обеспечен.

За что отвечает датчик положения дроссельной заслонки

Такая деталь, как датчик положения дроссельной заслонки (ДПДЗ) предназначена для того, чтобы передавать в электронный блок управления двигателем информацию о том, в каком именно состоянии в данный конкретный момент времени находится пропускной клапан. По сути дела, он представляет собой комбинацию постоянного и переменного резистора, а его максимальное суммарное сопротивление равняется приблизительно 8 Ом. ДПДЗ имеет в своей конструкции три контакта, причем на два из них подается напряжение (обычно его величина составляет около 5 В), а третий является сигнальным и связан с соответствующим контроллером.

Датчик положения дроссельной заслонки производства GM

Датчик положения дроссельной заслонки устанавливается на ее корпусе и реагирует на вращение оси, когда она или открывается, или закрывается. Соответственно, меняется и его сопротивление: если заслонка полностью открыта, то напряжение на сигнальном контакте составляет как минимум 4 B, а если полностью закрыта — то максимум 0,7 В. За всеми изменениями напряжения следит контроллер, в результате чего регулируется количество топлива, поступающего для формирования воздушно-топливной смеси.

Если ДПДЗ работает некорректно, то оно будет или меньше, или больше необходимого, что может привести (и зачастую действительно приводит) к различным нарушениям в работе силового агрегата, а порой даже к его выходу из строя. Следует также сказать, что неисправность датчика положения дроссельной заслонки довольно часто является причиной возникновения проблем с коробкой переключения передач. Ремонт и двигателя, и КПП — это весьма затратное мероприятие, так что если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то ее нужно обязательно проверить.

Симптомы неисправности датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки в топливной системе играет «сглаживающую» роль, и поэтому если он исправен, то автомобиль едет без рывков, плавно, при нажатии на педаль газа демонстрирует «отзывчивость». Если же ДПДЗ неисправен, то это можно определить по следующим признакам:

• Двигатель начинает плохо заводиться;
• Существенно возрастает расход топлива;
• Автомобиль едет «рывками»;
• Серьезно возрастает количество оборотов двигателя на холостом ходу;
• Когда автомобиль ускоряется, то это происходит с некоторой задержкой;
• Из впускного коллектора раздаются «хлопающие» звуки;
• Двигатель глохнет на холостом ходу;
• Лампочка Check Ingine или горит постоянно, или загорается периодически.

Если проявляется хоть один из перечисленных выше признаков, то вполне вероятно, что ДПДЗ неисправен. Как показывает практика, в большинстве случаев поломка этой детали связана с ее естественным износом. Дело в том, что переменный резистор, имеющийся в конструкции датчика положения дроссельной заслонки, имеет напыленный слой основы, который металлический контакт, перемещающийся по нему, со временем истирает. Соответственно, ДПДЗ начинает выдавать неправильные данные.

Опытные специалисты утверждают, что самый верный признак того, что датчик положения дроссельной заслонки неисправен — это «плавание» оборотов силового агрегата в режиме холостого хода. Если такие симптомы обнаруживаются, то необходимо обратиться на станцию технического обслуживания, или же произвести диагностику самостоятельно.

Видео о признаках неисправности ДПДЗ

Читайте также: Что такое ДМРВ на автомобиле и какие функции оно выполняет.

Как проверить датчик положения дроссельной заслонки

Сделать это несложно, причем из оборудования понадобится только мультиметр или вольтметр. Необходимо повернуть ключ в замке зажигания, и измерить значение напряжения между сигнальным контактом и «минусом». Оно должно быть не больше 0,7 В. После этого необходимо полностью открыть заслонку, и после этого снова произвести замер. Теперь значение должно составить более 4 В.

Как проверить ДПДЗ с помощью мультиметра

Далее требуется полностью включить зажигание и замерить напряжение между сигнальным и любым другим выводом ДПДЗ. Далее нужно медленно провернуть сектор, наблюдая за тем, как происходит изменение напряжения. Оно должно осуществляться плавно, без рывков. Если они имеются, то это симптом того, что датчик положения дроссельной заслонки неисправен.

К сожалению, в силу своей конструкции и особенностей повреждений датчики положения дроссельных заслонок относятся к неремонтопригодным деталям. Поэтому если выясняется, что ДПДЗ действительно неисправен, то его необходимо просто заменить на новый. При этом рекомендуется выбирать не устаревшую пленочно-резистивную, а современную бесконтактную модель. Она отличается тем, что функционирует по принципу магнитного эффекта, состоит из таких частей, как магнит, ротор и статор, и не имеет в своей конструкции трущихся друг о друга деталей.

Похожие статьи

avtonov.com

Признаки неисправности датчика положения дроссельной заслонки

Неисправность дроссельной заслонки или ее некорректная работа отрицательным образом сказываются на функционировании двигателя. Выявить проблему и устранить ее можно самостоятельно. Но для этого следует детально изучить компоновку этого элемента и его функциональные особенности.

Назначение дроссельной заслонки и признаки ее неисправности

Дроссельная заслонка необходима для подачи воздушных потоков в двигатель внутреннего сгорания. Таким образом происходит формирование топливно-воздушной смеси. Объем воздуха контролируется путем изменения положения шторки. Для этого устанавливается специальный датчик.

Функционирование дроссельной заслонки может выполняться двумя способами – механическим или электрическим. В первом случае в конструкции присутствует тросик, который связывает устройство с педалью газа. Для реализации второго варианта добавлен блок электронного управления, который связан с бортовым компьютером. Это позволяет оптимизировать состав топливно-воздушной смеси в зависимости от текущих параметров работы силовой установки.

Основными причинами некорректного функционирования дроссельной заслонки является ее засоренность и выход из строя датчика. При этом могут наблюдаться следующие симптомы в работе автомобиля:

• Остановка силовой установки во время переключения различных передач;
• Отсутствие стабильной работы двигателя на холостых передачах;
• Наличие рывков, которые появляются во время набора скорости;
• Остановки двигателя при снятии ноги с педали газа;
• Снижение мощности силовой установки автомобиля.

Для некорректной работы датчика положения дроссельной заслонки признаки неисправности аналогичные. Поэтому для их устранения необходимо сделать диагностику. Оптимальным вариантом будет поездка в автосервис. Если же это невозможно — можно попытаться самостоятельно решить проблему.

Диагностика и устранение неисправностей

Рассмотрим самый распространенный вариант, когда в автомобиле установлена электронная система управления дроссельной заслонкой. При наличии вышеописанных неисправностей дополнительным является световая сигнализация на приборной панели «Check Engine». Она указывает на возникшие проблемы с работой двигателя.

Для выполнения самостоятельной диагностики датчика заслонки необходимо следовать такому алгоритму.

1. Отключить зажигание. При этом световой индикатор «Check Engine» не должен быть активным.
2. С помощью мультиметра контролируется наличие «минуса» на датчике.
3. Проверка подачи питания. Выполняется с помощью мультиметра при включенном зажигании. Обычно значение напряжения составляет 0,7 В. При ручном открытии дроссельной заслонки этот параметр должен увеличиться до 4 В.
4. Проверка состояния ползунка. Необходимо отключить питание и отсоединить один из разъемов. Проворачивая ползунок контролируются показания сопротивления. Они должны изменяться плавно. Скачкообразный результат указывает на неисправность датчика.

В случае обнаружения неисправностей датчика дроссельной заслонки оптимальным выходом из ситуации будет его замена. Обязательно учитывается марка устройства и правильность подключения новой модели.

Замена датчика и выбор оптимальной модели

Установить новый контроллер положения можно самостоятельно. Так как проверить датчик положения дроссельной заслонки в домашних условиях реальная задача, то и его замена обычно не составляет сложностей. Но для этого рекомендуется выбрать оптимальную модель устройства.

В настоящее время выпускается два типа контролирующих устройств:

• Пленочно-резисторные. Представляет собой потенциометр, изменение сопротивления которого зависит от положения шторки. Данные об этом передаются в управляющее устройство. Основной проблемой этих моделей является стирание дорожки, что ведет к некорректным показаниям;
• Бесконтактные. Их принцип работы основан на использовании магнитно-резонансного эффекта. Стоимость этих моделей выше, но при этом срок безремонтной эксплуатации больше.

Для замены необходимо отключить поврежденную модель от проводов питания. Затем следует установить новое устройство и выполнить подключение по стандартной схеме. При этом дополнительная настройка не требуется.

В качестве мер контроля для пленочно-резисторных моделей можно выполнить проверку согласно вышеописанной методике. В дальнейшем функция регулирования подачи воздушных потоков в двигатель будет выполняться автоматически.

Самостоятельная чистка дроссельной заслонки

Еще одной причиной некорректной работы двигателя может быть засорение регулирующего устройства. Во время активации двигателя на конструкцию воздействуют картерные газы, часть которых оседает на крышке. Формирование подобных отложений препятствует нормальной работе устройства.

Но зачем чистить заслонку, если количество оседающих частиц невелико? При незначительном объеме загрязнение не сильно сказывается на функциях регулирующего устройства. Однако со временем это может привести к появлению таких проблем:

• Разрушение компонентов. Обусловлено наличием коррозийных процессов;
• Некорректная работа механических элементов;
• Быстрый выход из строя датчика.

Во избежание появления этих проблем необходимо периодически проводить прочистку. Делать это можно двумя способами — быстрым без снятия корпуса и полным очищением конструкции.

Оперативная очистка

Прежде всего необходимо выбрать составы для выполнения этой работы. Наиболее распространенным является универсальное средство для чистки WD-40. Но лучше всего применять специализированные составы, рассчитанные для обработки карбюратора. Это может быть «Liqui Moly» или аналогичный ему препарат.

Порядок выполнения работ.

1. Демонтаж гофры.
2. Нанести жидкость на компоненты устройства. Не рекомендуется обильно смачивать поверхность. Также следует избегать попадания средства на резиновые и полимерные элементы.
3. Через 15-20 минут удалить загрязнения чистой ветошью.

Такой способ применим только при незначительных объемах засорения. Если же ситуация оказалась «запущенной» – необходима комплексная очистка.

Обработка дроссельной заслони после демонтажа

Это наиболее оптимальный вариант, так как в процессе очисти могут быть выявлены другие срытые дефекты в работе устройства. Но перед началом выполнения процедуры следует правильно сделать демонтаж.

Этапы демонтажа.

1. Снять все подводящие патрубки.
2. Демонтировать тросик. Для этого необходимо до упора нажать на педаль газа и снять трос с крепления.
3. Открутить монтажные болты. На этом этапе лучше всего заменить старую прокладку на новую.
4. Отсоединить датчики положения дросселя и холостого хода.
5. По окончании демонтажа внутренние каналы лучше всего продуть сильным воздушным потоком. Для этого можно использовать стандартный компрессор.
6. После этого дроссельную заслонку помещают в очищающую жидкость на 10-15 мин.
7. По окончании времени с помощью ветоши выполняют финальную очистку.
8. Монтаж конструкции с подключением всех элементов.

Иногда после чистки дроссельной заслонки высокие обороты двигателя поддерживаются самопроизвольно. Зачастую это явление пропадает после небольшой обкатки автомобиля. Если же ситуация не изменяется – причин этому может быть несколько:

• Некорректная работа электронной системы. Для устранения неполадок необходимо провести диагностику. В крайнем случае понадобится перепрошивка системы;
• Неправильное положение заслонки после промывки. Для минимизации эффекта температурного расширения между ней и корпусом всегда присутствует небольшая щель. При неправильной настройке она может увеличиться.

Но лучше всего для устранения подобных неполадок обратиться в специализированный автосервис.

Для наглядного примера выполнения работ по чистке рекомендуется ознакомиться с содержанием видеоматериала:

А вдруг и это будет интересно:

myfords.ru

Неисправность дроссельной заслонки – диагностика и ремонт

Иногда незначительные и безобидные на первый взгляд вещи могут привести к огромным проблемам. То же самое можно сказать про неисправность дроссельной заслонки на работу всего двигателя. Двигатели современных автомобилей стали настолько зависимыми от этого простого датчика, что зачастую его используют вместо привычного троса дросселя. Не так уж и много деталей в датчике положения дроссельной заслонки должно прийти в неисправность, чтобы это стало причиной возникновения проблем, включая непреднамеренное ускорение и безумную скорость.

Принцип работы датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки – это не что иное, как регулятор. Это «потенциометр», регулируемый резистор, повышающий или понижающий напряжение, подаваемое от одного вывода датчика на другой. Внутри датчика находится серповидный резистивный элемент из материала с определенным сопротивлением. Металлический токосъемник движется по радиусу токопроводящего сектора подобно тому, как стеклоочистители движутся по поверхности лобового стекла.

На один из крайних выводов потенциометра подается напряжение в 5 В, а другой крайний вывод соединен с массой. При прохождении токосъемника по тонкой части резистивного элемента от токосъемника на сигнальный провод проходит небольшое напряжение. По мере приближения токосъемника к более широкой части элемента значение тока, подаваемого на сигнальный провод, увеличивается. Токосъемник подключен к оси дросселя на двигателе, поэтому процесс открытия и закрытия дроссельной заслонки приводит, соответственно, к повышению и понижению выходного напряжения.

Управляемость

Самой изнашиваемой и потому самой уязвимой частью датчика положения дроссельной заслонки является тонкая секция серповидного резистивного элемента, поскольку именно в этой части большую часть времени находится токосъемник, именно здесь возникает наибольшее сопротивление прохождению тока. К классическим признакам неисправности датчика положения дроссельной заслонки относятся рывки при ускорении и плавающие обороты на холостом ходу.

Чаще всего неисправность датчика проявляется нестабильным электрическим соединением, а не непосредственно механической поломкой. Блок управления распознает нарушение электрического соединения как частое открытие и закрытие дроссельной заслонки, даже если водитель при этом не прикасается к педали акселератора. Кислородные датчики подают на блок управления сигнал о несоответствующем соотношении воздушно-топливной смеси, но блок не в состоянии достаточно быстро отрегулировать подачу топлива для обеспечения правильных параметров смеси. В результате этого происходят частые и нерегулярные колебания в режиме холостого хода, а также произвольные рывки во время ускорения автомобиля.

Сканирование и коды неисправности

В большинстве случаев электронный блок управления идентифицирует это как неисправность датчика положения дроссельной заслонки и сообщает об этом посредством выведения соответствующего кода. Для обозначения неисправности датчика положения дроссельной заслонки предусмотрено более десятка диагностических кодов (от P0120 до P0229), поэтому выведение любого из них говорит о возникшей проблеме с датчиком.

Большинство сканеров осуществляют проверку двигателя и положения дроссельной заслонки в режиме реального времени, то есть при работающем двигателе, но это не достаточно эффективно в случае диагностирования неисправности датчика положения дроссельной заслонки. Дело в том, что колебания в электроконтуре датчика происходят настолько быстро, что сканер не способен отобразить изменения напряжения. Сканер, осуществляющий считывание каждые 0,1 секунды, не может зафиксировать изменения напряжения, происходящие каждые 0,09 секунды.

Диагностика с использованием цифрового мультиметра

Из датчика положения дроссельной заслонки выходят три провода: провод постоянного опорного напряжения, провод заземления и расположенный между ними сигнальный провод. Подсоедините заземляющий провод цифрового мультиметра к заземлению аккумуляторной батареи и поверните ключ в замке зажигания в положение «On». Проверьте все три провода.

Для первого провода вы получите постоянное напряжение приблизительно в 5 В, напряжение сигнального провода будет значительно меньше, а заземляющий провод вообще не даст показаний. Определившись с проводами, можно приступать к анализу показаний напряжения.

Показания, указывающие на неисправность

Показания выходного напряжения в режиме холостого хода должны составлять не более 5% от значения опорного напряжения. При полном открытии дроссельной заслонки – не менее 90%. То есть при опорном напряжении в 5 В значение напряжения на холостом ходу должно быть порядка 0,25 В. При максимально открытой заслонке – более 4,5 В. Очень медленно подвигайте дроссельную заслонку. Стабильное значение напряжения должно сохраняться при любом ее положении.

Если при неизменном положении дроссельной заслонки происходят скачки показаний, а цифры меняются слишком быстро, это явно указывает на неисправность датчика положения дроссельной заслонки. По той же причине значение выходного напряжения может быть более 5%. При холостых оборотах менее 90% и при полностью открытом дросселе. Но колебания напряжения при повышенных холостых оборотах двигателя, когда датчик подвергается наибольшему износу, являются самым распространенным признаком его неисправности.

Примечание: «вопрос жизни и смерти»

Во многие современные автомобили внедрена система электронного управления с использованием пары дублирующих датчиков положения дроссельной заслонки. Такая дублирующая система крайне необходима, поскольку датчик положения дроссельной заслонки, который обычно является неотъемлемой частью сервопривода, контролирующего положение дроссельной заслонки, в результате определяет, «думает» ли электронный блок управления, что должен быть осуществлен холостой ход, а когда требуется полное открытие дроссельной заслонки.

Это может создать серьезные проблемы, особенно когда вы стоите на перекрестке, а блок управления «решает», что вы в течение половины секунды должны двигаться со скоростью 240 км/час. Во избежание такой ситуации многие автомобили с системой электронного управления оснащены дублирующей системой, тем не менее такое иногда случается. Если вы, будучи владельцем именно такого автомобиля, заподозрили, что датчик положения дроссельной заслонки не вполне исправен, замена этого датчика должна стать делом первостепенной важности.

djago.ru

Признаки неисправности датчика положения дроссельной заслонки — Авто-Мото24.ру

Если вы столкнулись с такой ситуацией, что двигатель неравномерно работает на холостом ходу или же автомобиль периодически глохнет по не ясным причинам, то виной такому поведению силового агрегата может служить неисправность датчика положения дроссельной заслонки. Вам не стоит сразу же направляться на станцию технического обслуживания, ведь данную неприятность можно устранить собственными силами.

Новый датчик положения дроссельной заслонки

В данной статье мы рассмотрим основные признаки, свидетельствующие о выходе из строя данного датчика, узнаем как проверить ДПДЗ, а также ознакомимся с его конструкцией. Эта инструкция подойдет для владельцев автомобилей ВАЗ 2110, 2114, Приора, Калина и даже Рено Логан.

Конструкция ДПДЗ

Датчик положения дроссельной заслонки – это устройство, которое предназначено для точного распределения количества топливной смеси, попадающей в камеру сгорания двигателя. Его использование в современных моторах позволяет повысить экономичность автомобиля, а также повышение коэффициента полезного действия силового агрегата. Он расположен в системе подачи топлива на оси дроссельной заслонки.

Так выглядит конструкция ДПДЗ

Виды

На современном этапе развития автомобильной техники на рынке представлены такие виды ДПДЗ:

1. Бесконтактный;

   Бесконтактный датчик положения дроссельной заслонки с обозначением выводов

2. Пленочный резисторного типа.

Последние конструктивно имеют резистивные контакты в виде дорожек, по которым определяется напряжение, а бесконтактные проводят данный замер на основе магнитного эффекта. Различия датчиков характеризируются их ценой и сроком службы. Бесконтактные являются более дорогими, но и срок службы у них заметно выше.

Принцип действия

Как указывалось выше датчик располагается возле дроссельной заслонки. При нажатии на педаль он проводит замер выходного напряжения. В том случае, когда дроссельная заслонка имеет положение «закрыто», напряжение в датчике составляет до 0,7 Вольт. Когда водитель нажимает на газ, ось заслонки поворачивается и соответственно меняет наклон ползунка под конкретным углом. Реакция датчика проявляется в изменении сопротивления на контактных дорожках и, следовательно, повышением выходного напряжения. При полном открытии дросселя напряжение составляет до 4 Вольт. Данные указаны для автомобилей ВАЗ.

Считыванием этих значений занимается электронный блок управления автомобиля. На основании полученных данных он применяет изменения в количество подачи горючей смеси. Стоит заметить, что вся эта процедура происходит практически мгновенно, что позволяет эффективно подбирать режим работы мотора, а также расход топлива.

Признаки неисправности датчика

При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:

• Пуск двигателя затруднен как на горячую, так и на холодную;
• Повышается расход топлива при чем значительно;
• При движении появляются рывки мотора;
• На холостом ходу обороты чаще завышены, нежели в норме;
• Ускорение автомобиля происходит вяло;
• Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
• Силовой агрегат может глохнуть на холостом ходу;
• На панели приборов моргает индикатор Check или светится постоянно.

Чаще всего датчик приходит в негодность из-за превышения сроков эксплуатации вследствие выработки. Контактная группа имеет напыление и соответственно для него характерен износ. Те ДПДЗ, которые работает по бесконтактному принципу лишены такого недостатка и соответственно служат гораздо дольше.

Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика.

Видео по теме:

Проверка ДПДЗ

Проверка датчика положения дроссельной заслонки для автомобилей ВАЗ 2110, 2114, Приора, Калина, Рено Логан и др. проводится так:

1. Выключить зажигание автомобиля;
2. Использовать вольтметр для проверки напряжения датчика, которое при закрытой заслонке составляет около 0,7 Вольт;
3. Произвести замер выходного напряжения на полностью открытой заслонке. Оно должно составлять порядка 4-х Вольт;
4. Проверить равномерность изменения напряжения, путем проворачивания бегунка датчика. При этом не должны наблюдаться скачки значений.

Если в полученных данных имеются отклонения, то деталь необходимо заменить на новую. В тех случаях, когда значения совпадают, то датчик исправен и поломку следует искать в других датчиках.

Признаки неисправности датчика положения дроссельной заслонки

4.8 (95%) 4 vote[s]

avto-moto24.ru
