Предохранители и реле Opel Astra H

Сталкиваясь с проблемами электрики Opel Astra H, необходимо проверить первоочередно предохранители и реле авто для выяснения причин неисправности, ведь многие водители начинают теряться в электронных системах, проводах и разъёмах Опеля Астры.

А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям- предохранители и реле Opel Astra H различаются в зависимости от комплектации. Opel Astra выпускается с 2004 года. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру.

В базовой и полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими схемами.

В данной статье рассмотрены монтажные блоки полной комплектации.

Предохранители и реле в багажнике Opel Astra H

Местоположение монтажного блока

Монтажный блок (REC модуль) находится на левой стенке в багажнике. Чтобы добраться до него, поверните 2 фиксатора в верхней части крышки и откиньте её вниз.

Назначение предохранителей блока

1 (25 А) — электрические стеклоподъёмники в передних дверях.

Если внезапно перестал работать подъёмник стекла одной из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью.

Провод мог обломиться или окислиться контактный разъём. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор.

Если стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение 3-5 секунд. Нажимать и удерживать кнопку для каждой двери нужно отдельно.

2 — не используется.

3 (7,5 А) — приборная панель.

Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.

4 (5 А) — система кондиционирования.

Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.

5 (7,5 А) — подушки безопасности.

6,7,8,9,10 — не используются.

11 (25 А) — обогрев заднего стекла.

Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла.

Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.

13 (5 А) — система помощи при парковке.

14 (7,5 А) — система кондиционирования. См. пред. 4.

15 — не используется.

16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start.

17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида.

18 (5 А) — приборы и переключатели на панели. См. пред. 3.

19 — не используется.

20 (10 А) — управление амортизаторами (система CDC).

21 (7,5 А) — обогрев боковых зеракал.

Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:

22 (20 А) — стеклянная раздвижная крыша (электропривод люка). См. также пред. 34.

23 (25 А) — электрические стеклоподъёмники задних дверей.

Если одно из стёкол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и заходит в дверь. Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников.

24 (7,5 А) — диагностический разъем.

Разъём OBD2 находится под ручником, спрятан за накладкой полки. Для диагностики ошибок обычно подключают сканеры Tech3, MDI или OP-COM.

25 — не используется.

26 (7,5 А) — электропривод складывания боковых зеркал.

27 (5 А) — сигнализация, датчик ультразвука.

В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется.

29 (15 А) — прикуриватель, розетка 12 В на центральной консоли.

Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В (при наличии) или в разветвитель.

30 (15 А) — задняя розетка 12 В.

31, 32 — не используются.

33 (15 А) — система Open&Start.

34 (25 А) — стеклянная раздвижная крыша (электропривод люка). См. также пред. 22.

35 (15 А) — задняя розетка 12 В.

36 (20 А) — розетка для подключения прицепа, тягово-сцепное устройство.

37 — не используется.

38 (25 А) — центральный замок, вывод «30».

При проблемах с сигнализацией см. 27. Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. При этом обычно подаётся аварийная сигнализация.

При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

39 (15 А) — подогрев сиденья водителя.

40 (15 А) — подогрев сиденья переднего пассажира.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под ними.

41, 42, 43, 44 — не используются.

Назначение реле блока

К1_Х131 — реле замка зажигания, вывод «15».
К2_Х131 — реле замка зажигания, вывод «15А».
К3_Х131 — реле обогрева заднего стекла. См. пред. 11.

Предохранители и реле под капотом Опель Астра Н

Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

Назначение предохранителей подкапотного блока

1 (20 А) — антиблокировка тормозов ABS.

2 (30 А) — антиблокировка тормозов ABS.

Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль).

4 (30 А) — вентилятор печки (кондиционер).

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора.

6 (20, 30 или 40 А) — двигатель вентилятора радиатора.

Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 А) — передний и задний стеклоомыватели.

Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

8 (15 А) — звуковой сигнал.

Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкость). Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.

9 (25 А) — передний и задний стеклоомыватели. См. выше пред. 7.

10, 11, 12 — не используются.

13 (15 А) — противотуманные фары.

Если не работают, проверьте лампы, разъёмы и проводку.

14 (30 А) — очистители лобового стекла.

Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора.

Задание интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их срабатывания, подождать требуемое время и включить прерывистый режим их работы (переключить рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

15 (30 А) — очиститель заднего стекла. См. пред. 12 в блоке багажника.

16 (5 А) — система Open&Start, открывающаяся крыша, ABS, выключатель стоп-сигналов.

17 (25 А) — обогрев топливного фильтра (только для дизельных двигателей).

18 (25 А) — стартер.

Если не крутит, проверьте реле К1_Х125, заряд АКБ, контакты его клемм, минусовой контакт на корпус автомобиля, исправность самого стартера, втягивающего реле и проводку/разъёмы. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза. Точную причину укажет диагностика.

19 (30 А) — электронные системы коробки переключения передач.

20 (10 А) — компрессор кондиционера. См. пред. 4 в багажном блоке.

21 (20 А) — электронные системы двигателя.

22 (7,5 А) — электронные системы двигателя.

23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона.

Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар нужно вывернуть колёса в противоположную сторону, открыть специальный люк, расположенный в колёсной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув её против часовой стрелки и установить новую лампу, повернув для фиксации в разъёме по часовой стрелке.

Чтобы включить режим работы фар «дорога домой», нужно выключить зажигание и достать из замка ключ, открыть водительскую дверь и моргнуть дальним светом (кратковременное нажатие рычага на себя). После этого при закрытии водительской двери будут включены ближний свет + фонарь заднего хода, которые автоматически погаснут через 30 секунд.

24 (15 А) — топливный насос.

Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Точную причину может определить диагностика и считывание ошибок.

25 (15 А) — электронные системы коробки переключения передач.

26 (10 А) — электронные системы двигателя.

27 (5 А) — электро-гидроусилитель руля.

Если руль стал крутиться туго, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Бачок находится под капотом с пассажирской стороны, в углублении недалеко от лобового стекла.

Если руль крутится туго только на морозе, при потеплении работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам. При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена новым.

28 (5 А) — электронные системы коробки передач.

29 (7,5 А) — электронные системы коробки передач.

30 (10 А) — электронные системы двигателя.

31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона. См. пред. 23.

32 (5 А) — кондиционер, выключатель на педали сцепления, лампа неисправности в тормозной системе.

33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

34 (7,5 А) — рулевой модуль (блок управления).

35 (20 А) — система информации и развлечений.

36 (7,5) — система Twin Audio, дисплей, радиоприёмник, моб. телефон.

Назначение реле подкапотного блока

К1_Х125 — реле стартера. См. пред. 18 в блоке под капотом.
К2_Х125 — реле электронного блока управления двигателем (ЭБУ).
КЗ_Х125 — вывод «5».
К5_Х125 — реле режимов работы очистителя лобового стекла.
К6_Х125 — реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.
К7_Х125 — реле омывателя фар (насос).

Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

К8_Х125 — реле компрессора кондиционера.
К10_Х125 — реле топливного насоса. См. пред. 24 в блоке под капотом.
К11_Х125 — реле вентилятора радиатора.
К12_Х125 — реле вентилятора радиатора.
К1З_Х125 — реле вентилятора радиатора. См. пред. 5 в блоке под капотом.
К14_Х125 — реле обогрева топливного фильтра (только для дизельных двигателей).
К15_Х125 — реле вентилятора печки. См. пред. 3 в блоке под капотом.
К16_Х125 — реле противотуманных фар. См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H

Блок силовых предохранителей находится под капотом, рядом с блоком основных предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

Назначение силовых предохранителей

FB1 (50 А) — электрогидравлический жёсткий верх HT.
FB2 (80 А) — контроллер времени накаливания (только для дизельного двигателя).
FB3 (80 А) — электрогидравлический усилитель руля. См. пред. 27 в блоке под капотом.
FB4 (30 А) — автономный подогреватель IH.
FB4 (100 А) — дополнительный электрический подогреватель в салоне EH.
FB5 (80 А) — блок предохранителей и реле в багажнике.
FB6 (80 А) — блок предохранителей и реле в багажнике.

Диагностика ошибок Opel Astra H

Для определения причины неисправности можно провести диагностику системы без наличия специального прибора описанными ниже способами.

Для механических коробок передач или коробки Easytronic

нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
вставить ключ в замок зажигания
повернуть ключ, включив зажигание, но не заводя двигатель
продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках

Для автоматических коробок передач

вставить ключ в замок зажигания
повернуть ключ, включив зажигание, но не заводя двигатель
нажать на педаль тормоза и удерживать её нажатой
переключить рычаг коробки в положение D
выключить зажигание, отпустить педаль тормоза
нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
повернуть ключ, включив зажигание, но не заводя двигатель
удерживая педали, подождать несколько секунд до появления на дисплее бортового компьютера сообщений

В режиме диагностики на дисплее появится сообщение ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.

Замена зеркала заднего вида Opel Meriva. Не работает обогрев зеркала(Opel Astra H)

Комментарии к теме Замена зеркала заднего вида Opel Meriva

Саркова Тан

У моего друга на МЕРИВА и без зеркала заднего вида полно чего навернулось ) Но все таки диапазон рыночной цены на авто надо озвучить, для тех кому специально некогда зайти на дром.

Ayo

Класс, молодец Андрей. Руки растут откуда надо.?

Андо

А у меня такая камера и столкнулся с проблемой, подключил питание камеры к фишке заднего хода плюс и минус,! И вот проблема при нажатии тормаза включается камера! Уже все перепробовал не лечиться

Ayaan

Спасибо, пригодилось! Не частые проблемы с зеркалом заднего вида не так и страшны.

Айленд

Когда луаз? Когда уже сборка?

Бая

мля, чвак ты гений просто, вунлеркинд! а то все недогоняли как зеркала поворачивать и фильтр а экевалайзер это просто феейреично, ты бог! видео говно, нафиг такое вобще?

Конрад

Мне приятель сказал на мериве с зеркалом заднего вида пока проблем еще не было Ж)) Я так понимаю, для тебя Камри 3.5 лучшая машина?

Уорт

Добрый день! Подскажите, пожалуйста, номерок самой рамки, если есть?

Максовича Бима

Привет,на муфте компрессора нет питания,что делать?

Уинтер

Удобно сделать приспособу из старой головки на 27 просто проточить ее под выступы на поршне. Головка подбирается по диаметру поршня.

Майер

У меня два вопроса: 1 – подойдет ли переходник на Мазду 2017 года и 2 – какой комплект камеры брать (А или В). Хотелось бы, чтобы подробнее посоветовал бы по зеркалу заднего вида на meriva…

Gary

Лайк и подписка!

Балжан Каменская

У меня на meriva с зеркалом заднего вида до сих пор все без особых проблем 😉 Ниссан блюберд. Водительское не работает, моторчик проверил норм. Пасажирская работает, и задняя левая работает. Что может быть?

Аризона

Нужно низ дверей зачистить и покрасить

Линар

А у меня нет такой херни, чё делать???

Маршалл

Не частые геморрои с зеркалом заднего вида это еще что 😉 класное видео снимай еще много таких)??

Эльнар Кантов

на ниве шевроле как заменить масло в гур самому?

Ramy

где вы тут ауди с мерсом и камрюхой нашли, аутисты? жопа на хёндэ грандер похожа, да, но никак не на вышеперечисленное

Аягоз

Редкие проблемы с зеркалом заднего вида куда ни шло! А можно узнать размеры от верха до пластины? На каком расстоянии, просто у меня вообще его нет, так купил машину без зеркало. Вот хочу и приклеить.

Варзегов Буи

Ассаламу Алайкум ахи я думаю тебе было бы легко на голову надеть камеру с специальными для них предназначенными ремнями, от первого лица типа)

Похожие видео по ремонту

Предохранитель габаритов опель астра h где находится.

Где находится блок предохранителей на опель астра, его снятие и замена. Проводка и разъёмы внутри зеркала заднего вида в Opel Astra H 141 ..

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.
В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины…

2….и откиньте вниз крышку.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора…

4….и снимите его крышку.

Примечание.

В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.

5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8….и извлеките его из контактного разъема.

Примечание.

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

Бесплатный сборник схем предохранителей всех моделей Opel. В автомобилях Опель достаточно много электроцепей, которые защищены предохранителями, благодаря которым можно успешно избежать неприятных, а иногда даже и опасных ситуаций. Недопустимым будет просто замыкать сгоревшие плавкие вставки “жучками” из толстой проволоки. Но даже исправный предохранитель может приподнести сюрпризы – из-за ослабленных держателей или окисленных наконечников предохранителя, происходит «подгорание» контактной части, в результате чего увеличивается сопротивление контакта и, как правило, нагрев, потом контакт ухудшается еще больше, возникают проблемы с работой электрики автомобиля. Мы рекомендуем хоть раз в году проводить их осмотр и прочистку. Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в коробке предохранителей, расположенной в моторном отсеке, часто предусмотрены соответствующие держатели. Уточнить схему электрооборудования можно в .

Предохранители Opel Kadett

Предохранители Opel Frontera

Показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:

1 – F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
3 – F8E, номинальный ток 15 А, противотуманный свет
4 – F7E, номинальный ток 20 А, вентилятор
5 – F6E, номинальный ток 15 А, топливный насос (двигатель 2.0 л до середины 1995 г. выпуска и двигатель 2.4 л)

6 – F5E, номинальный ток 10 А, фароомыватель
7 – F4E, номинальный ток 10 А, звуковой сигнал
8 – F3E, номинальный ток 10 А, аварийная сигнализация

Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 – F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
2 – F9E, номинальный ток 15 А, правая фара, ближний свет
3 – F8E, номинальный ток 10А, противотуманный свет
4 – F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 – F6E, номинальный ток 25 А, топливный насос (двигатель 2. 0 л и 2.2 л с середины 1995 г. выпуска)
6 – F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя

7 – F4E, номинальный ток 30 А, вентилятор кондиционера, правый
8 – F3E, только для дизельного двигателя
9 – F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 – F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый
11 – FL3, номинальный ток 30 А, парковочный свет и задние фонари

12 – FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).

На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:

1 – F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
2 – F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 – F8E, номинальный ток 25 А (только для дизельного двигателя)

4 – F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 – F6E, номинальный ток 25 А, топливный насос (двигатель 2.

0 л c середины 1995 г. выпуска и двигатель 2.2 л)
6 – F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 – F4E, номинальный ток 10 А, ближний свет правый
8 – F3E, номинальный ток 10 А, ближний свет левый
9 – F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер “Свет включен”
10 – F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 – FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер

FL2, номинальный ток 60 А, фары

Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 г. выпуска:

1 – номинальный ток 10 А, центральный замок
2 – номинальный ток 10 А, сигнал торможения
3 – номинальный ток 10 А, внутреннее освещение, радио, часы
4 – номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска
5 – противотуманный свет
6 – стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
7 – номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер “Свет включен”
8 – обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
9 – система зажигания
10 – номинальный ток 10 А, очиститель и омыватель заднего стекла

13 – номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель

15 – запасной предохранитель
16 – запасной предохранитель
17 – запасной предохранитель
18 – не занято

У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя

10 – номинальный ток 10 А, очиститель и омыватель заднего стекла
11 – номинальный ток 30 А, электрический стеклоподъемник, левый
12 – номинальный ток 30 А, электрический стеклоподъемник, правый
13 – номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель
14 – номинальный ток 10 А, контрольная лампа ABS
15 – 17 – запасной предохранитель

Блок предохранителей c 1997 г.

Блоки предохранителей Опель Астра

Защищаемый контур и сила тока

1. ABS – 20 А
2. ABS – 30 А
3. Система обогрева и вентиляции салона – климат-контроль (HVAC) – 30 А

7. Центральный замок – 20 А
8. Омыватели стекол – 10 А
9. Подогрев заднего стекла и зеркал – 30 А
10. Разъем для диагностики – 7,5 А
11. Инструменты – 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей – 7,5 А
13. Ближний свет – 5 А
14. Очистители стекол – 30 А
15. Очистители стекол – 30 А

17. Кондиционер – 20 А
18. Стартер – 25 А
19 Не исп.
20 Сигнал Опель Астра – 15А

23. Система адаптивного света фар (AFL), регулировка угла наклона фар – 5 А
24. Топливный насос – 15 А

27. Подогрев, кондиционер, сенсор состояния воздуха – 7,5 А

29. Усилитель рулевого управления – 5 А

31. дворник заднего стекла – 15 А
32. Задние тормозные фонари – 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери – 5 А
34. Блок управления модуля рулевой колонки – 7,5 Ампер

36. Прикуриватель – 15 А

Блок предохранителей Опель Астра h

1. ABS – 20 А
2. ABS – 30 А
3. Система обогрева и вентиляции салона – климат-контроль – 30 А
4. Система обогрева и вентиляции салона – климат-контроль (HVAC) – 30 А
5. Вентилятор системы охлаждения *1 – 30 А или 40 А
6. Вентилятор системы охлаждения *1 – 20 А или 30 А или 40 А
7. Омыватели стекол – 10 А
8. Сигнал – 15 А
9. Омыватель фар – 25 А
13. Противотуманные фары – 15 А
14. Очистители стекол – 30 А
15. Очистители стекол – 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер – 5 А
17. —
18. Стартер – 25 А
19. Электроника трансмиссии – 30 А
20. Система кондиционирования – 10А
21. Электронное оборудование двигателя – 20 А
22. Электронное оборудование двигателя – 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар – 10 А
24. Топливный насос – 15 А
25. Электронное оборудование коробки передач – 15 А
26. Электронное оборудование двигателя – 10 А
27. Усилитель рулевого управления – 5 А
28. Электронное оборудование коробки передач – 5 А
29. Электронное оборудование коробки передач – 7,5 А
30. Электронное оборудование двигателя – 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар – 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением – – 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар – 5 А
34. Система контроля рулевой колонки – 7,5 А
35. Информационно-развлекательная система – 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей – 7,5 А

Блок предохранителей в полной комлпектации

1. Передние стеклоподъемники – 25 А
2. —-
3. Инструменты – 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль – 5 А
5. Подушки безопасности – 7,5 А
11. Подогрев заднего стекла – 25 А
12. Дворник заднего стекла – 15 А
13. Парктроник – 5 А
14. Обогрев салона, система кондиционирования – 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start – 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце – 5 А
18. Инструменты, выключатели – 5 А
19. —
20. CDC Opel – 10 А
21. Подогрев зеркал – 7,5 А
22. Люк на крыше – 20 А
23. Задние стеклоподъемники – 25 А
24. Разъем для диагностики – 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке – 7,5 Ампер
27. Ультразвуковой датчик, сигнализация – 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели – 15 А
30. Разъем прикуривателя сзади – 15 А
33. Система Open&Start – 15 А
34. Складывающаяся крыша – 25 А
35. Задний разъем Opel – 15 А
36. Электрооборудования для буксировки – 20 А
37. —
38. Система центральный замок – 25 А
39. Подогрев сидений (левый) – 15 А
40. Подогрев сидений (правый) – 15 А

Предохранители в подкапотном пространстве Опель Астра J

Номер и назначение вставки

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 –
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер

18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный тормоз
30 ABS
31 –
32 Подушка безопасности
33 Система адаптивных фар
34 –
35 Электрические стеклоподъемники
36 –
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Схема предохранителей Opel Mokka

№ Электрическая цепь

1 Вентиляционный люк крыши
2 Наружные зеркала
3 –
4 –
5 Электронный модуль управления тормозной системой
6 Датчик интеллектуального управления аккумуляторной батарей
7 –
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулировка угла наклона фар
11 Очиститель заднего стекла
12 Обогрев заднего стекла
13 Привод фары (левой)
14 Обогрев наружных зеркал
15 –
16 Обогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 –
21 Охлаждающий обдув
22 –
23 Катушка зажигания, модуль управления двигателем
24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 –
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передняя противотуманная фара

Блок предохранителей в приборной панели Опель

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Дверные замки
10 Модуль защитной диагностики
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электрический стеклоподъемник, сторона водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой передач
22 Прикуриватель
26 Модуль защитной диагностики
27 Комбинация приборов
28 Система адаптивного головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информационно-развлекательная система, аксессуары, розетка питания
33 Дисплей, информационно-развлекательная система
34 OnStar UHP/DAB

Блок предохранителей в багажном отделении

1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного полного привода
6 Индикация
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
11 Прицеп
12 навигационная система.
13 Рулевое колесо с обогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв

Предохранители OPEL OMEGA B

Это должен знать каждый владелец авто:

Почему-то выгорание предохранителя прикуривателя на Opel Astra H — частое явление. Мы подготовили пошаговое руководство по его замене.

Шаг 1. Ищем лючок в багажнике

Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:

Лючок предохранителей в седане Опель Астра H обычно выглядит так:

Если Ваш лючок внешне отличается от изображенного на картинке, значит у Вас редкая комплектация, такое бывает, ничего страшного, не нужно паниковать.

Шаг 2. Определяем тип блока предохранителей

Теперь нам нужно понять, каким монтажным блоком предохранителей оснащена Ваша Астра. Дело в том, что большинство автомобилей этой марки оснащалось «полным монтажным блоком», но некоторые машины, особенно базовой комплектации, оснащались «простым монтажным блоком». Простой монтажным блок значительно меньше по размеру и очень редко встречается. Но бывает же всякое.

Вот так выглядит «полный монтажный блок» предохранителей:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Если у Вас простой монтажный блок (это бывает ОЧЕНЬ РЕДКО), то Вам можно смело закрывать багажник, в нем нужного Вам предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, можете поменять и её — FЕ33, 5A). Но, как мы уже писали выше, это большая редкость.

Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Что делать, если залип прикуриватель?

Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.

В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?

Попробуйте включить в гнездо прикуривателя сам прикуриватель и посмотрите, что произойдет. Если предохранитель сгорит снова, значит проблема в электрической цепи автомобиля, если же предохранитель не сгорит, значит проблема в подключаемом устройстве.

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже написали отдельную с подробным мануалом, что делать в таком случае.

Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?

Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.

Какой инвертер подходит для Opel Astra H?

Выбирайте инвертер с максимально мощностью 120 Ватт. Если купите более мощный — будут вылетать предохранители.

Где в багажнике Opel Astra H находится розетка?

Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло — Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.

Для получения доступа, расположенного в моторном отсеке, отожмите два фиксатора и снимите крышку. Для доступа к предохранителям и реле расположенным в багажном отделении необходимо повернуть на 90º два фиксатора крышки и откинуть ее вниз.

Предохранители в багажнике

1 (25 А) – электрические стеклоподъёмники в передних дверях. Если внезапно перестал работать подъёмник стекла одной из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью. Провод мог обломиться или окислиться контактный разъём. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор.

Если стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение 3-5 секунд. Нажимать и удерживать кнопку для каждой двери нужно отдельно.

2 – не используется.
3 (7,5 А) – приборная панель. Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.
4 (5 А) – система кондиционирования.

5 (7,5 А) – подушки безопасности.
6,7,8,9,10 – не используются.
11 (25 А) – обогрев заднего стекла.

12 (15 А) – очиститель заднего стекла. Если задний «дворник» не работает , проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема – попадание влаги в механизм мотора и заднего стеклоочистителя.

Из-за образования ржавчины некоторые детали могут заклинить. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.

13 (5 А) – система помощи при парковке.
14 (7,5 А) – система кондиционирования. См. пред. 4.
15 – не используется.
16 (5 А) – система обнаружения пассажира на переднем сиденье, система Open&Start.
17 (5 А) – датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида.
18 (5 А) – приборы и переключатели на панели. См. пред. 3.
19 – не используется.
20 (10 А) – управление амортизаторами (система CDC).
21 (7,5 А) – обогрев боковых зеракал.

Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него. Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11.

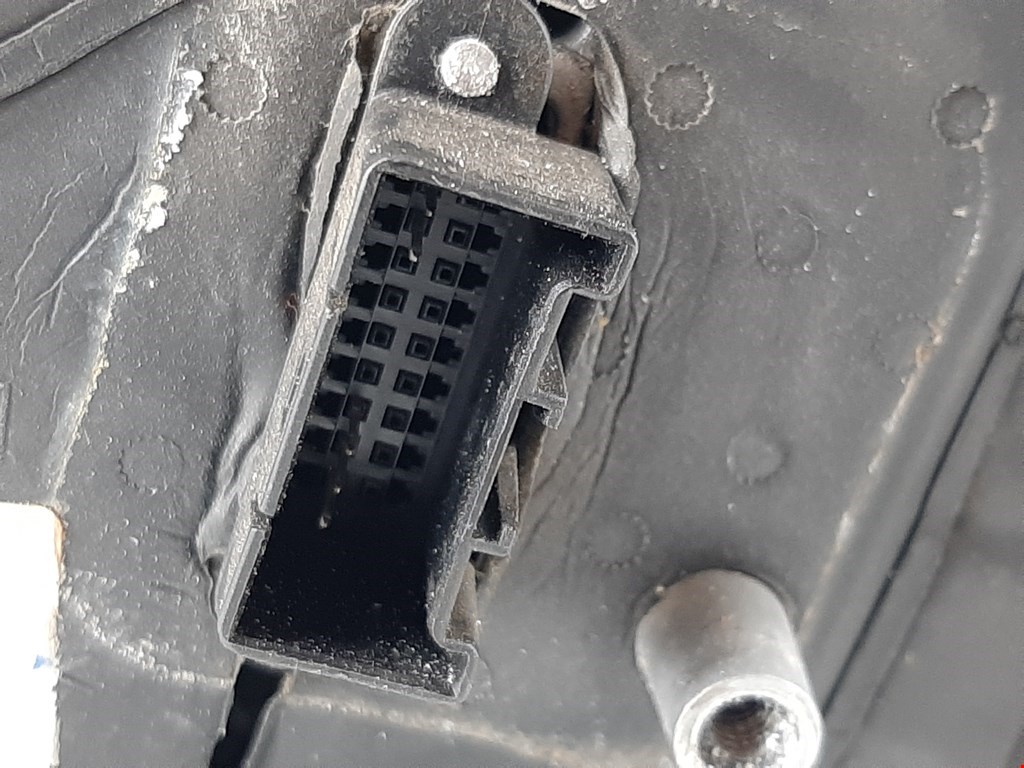

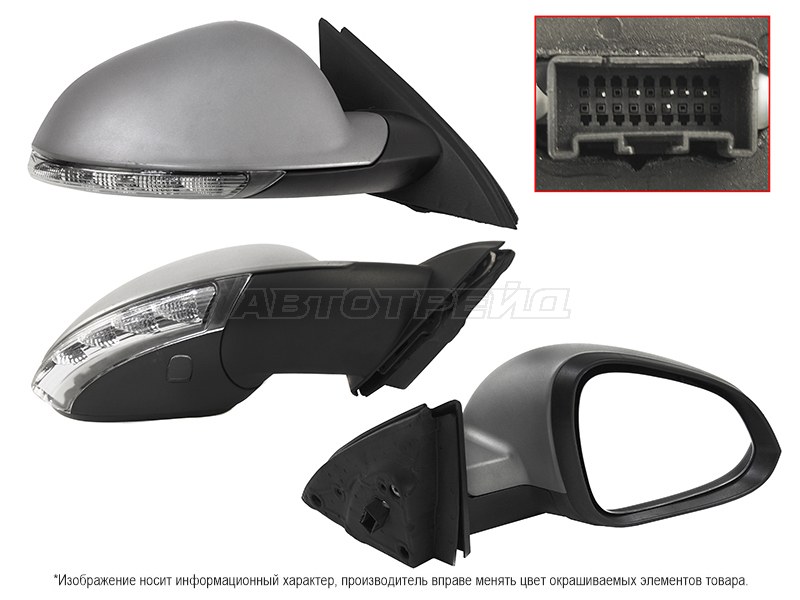

Проводка и разъёмы внутри зеркала заднего вида в Opel Astra H

Расшифровка:

22 (20 А) – стеклянная раздвижная крыша (электропривод люка). См. также пред. 34.
23 (25 А) – электрические стеклоподъёмники задних дверей. Если одно из стёкол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и заходит в дверь.

Обычно там переламывается коричневый провод, который идёт на массу. Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников.

24 (7,5 А) – диагностический разъем. Разъём OBD2 находится под ручником, спрятан за накладкой полки. Для диагностики ошибок обычно подключают сканеры Tech3, MDI или OP-COM.
25 – не используется.
26 (7,5 А) – электропривод складывания боковых зеркал.
27 (5 А) – сигнализация, датчик ультразвука.

28 – не используется.
29 (15 А) – прикуриватель, розетка 12 В на центральной консоли. Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В (при наличии) или в разветвитель.
30 (15 А) – задняя розетка 12 В.
31, 32 – не используются.
33 (15 А) – система Open&Start.
34 (25 А) – стеклянная раздвижная крыша (электропривод люка). См. также пред. 22.
35 (15 А) – задняя розетка 12 В.
36 (20 А) – розетка для подключения прицепа, тягово-сцепное устройство.
37 – не используется.
38 (25 А) – центральный замок, вывод «30».

Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. При этом обычно подаётся аварийная сигнализация. При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

39 (15 А) – подогрев сиденья водителя.
40 (15 А) – подогрев сиденья переднего пассажира.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под ними.

41, 42, 43, 44 – не используются.

Расшифровка:

1 (20 А) – антиблокировка тормозов ABS.
2 (30 А) – антиблокировка тормозов ABS.

Если на панели загорелась лампа ABS и эта система перестала работать,
проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы. Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором. Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) – вентилятор печки (климат-контроль).
4 (30 А) – вентилятор печки (кондиционер).

Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время (несколько лет).
Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) – вентилятор радиатора.
6 (20, 30 или 40 А) – двигатель вентилятора радиатора.

7 (10 А) – передний и задний стеклоомыватели. Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.
8 (15 А) – звуковой сигнал. Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкость). Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.
9 (25 А) – передний и задний стеклоомыватели. См. выше пред. 7.
10, 11, 12 – не используются.
13 (15 А) – противотуманные фары. Если не работают, проверьте лампы, разъёмы и проводку.
14 (30 А) – очистители лобового стекла. Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора.

Задание интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их срабатывания, подождать требуемое время и включить прерывистый режим их работы (переключить рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

15 (30 А) – очиститель заднего стекла. См. пред. 12 в блоке багажника.
16 (5 А) – система Open&Start, открывающаяся крыша, ABS, выключатель стоп-сигналов.
17 (25 А) – обогрев топливного фильтра (только для дизельных двигателей).
18 (25 А) – стартер. Если не крутит, проверьте реле К1_Х125, заряд АКБ, контакты его клемм, минусовой контакт на корпус автомобиля, исправность самого стартера, втягивающего реле и проводку/разъёмы. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза. Точную причину укажет диагностика.
19 (30 А) – электронные системы коробки переключения передач.
20 (10 А) – компрессор кондиционера. См. пред. 4 в багажном блоке.
21 (20 А) – электронные системы двигателя.
22 (7,5 А) – электронные системы двигателя.
23 (10 А) – фары, адаптивный свет (система AFL), электрокорректор угла наклона.

24 (15 А) – топливный насос. Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Точную причину может определить диагностика и считывание ошибок.
25 (15 А) – электронные системы коробки переключения передач.
26 (10 А) – электронные системы двигателя.
27 (5 А) – электро-гидроусилитель руля.

28 (5 А) – электронные системы коробки передач.
29 (7,5 А) – электронные системы коробки передач.
30 (10 А) – электронные системы двигателя.
31 (10 А) – фары, адаптивный свет (система AFL), электрокорректор угла наклона. См. пред. 23.
32 (5 А) – кондиционер, выключатель на педали сцепления, лампа неисправности в тормозной системе.
33 (5 А) – наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.
34 (7,5 А) – рулевой модуль (блок управления).
35 (20 А) – система информации и развлечений.
36 (7,5) – система Twin Audio, дисплей, радиоприёмник, моб. телефон.

Реле в блоке под капотом

К1_Х125 – реле стартера.
К2_Х125 – реле электронного блока управления двигателем (ЭБУ).
К5_Х125 – реле режимов работы очистителя лобового стекла.
К6_Х125 – реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.
К7_Х125 – реле омывателя фар (насос). Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.
К8_Х125 – реле компрессора кондиционера.
К10_Х125 – реле топливного насоса. См. пред. 24 в блоке под капотом.
К11_Х125 – реле вентилятора радиатора.
К12_Х125 – реле вентилятора радиатора.
К1З_Х125 – реле вентилятора радиатора. См. пред. 5 в блоке под капотом.
К14_Х125 – реле обогрева топливного фильтра (только для дизельных двигателей).
К15_Х125 – реле вентилятора печки. См. пред. 3 в блоке под капотом.
К16_Х125 – реле противотуманных фар. См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H

FB1 (50 А) – электрогидравлический жёсткий верх HT.
FB2 (80 А) – контроллер времени накаливания (только для дизельного двигателя).
FB3 (80 А) – электрогидравлический усилитель руля. См. пред. 27 в блоке под капотом.
FB4 (30 А) – автономный подогреватель IH.
FB4 (100 А) – дополнительный электрический подогреватель в салоне EH.
FB5 (80 А) – блок предохранителей и реле в багажнике.
FB6 (80 А) – блок предохранителей и реле в багажнике.

Посмотрите интересное видео по этой теме:

Большая часть цепей питания для электрооборудования в автомобиле Opel Astra закрыты плавкими предохранителями. В этой статье мы подробно опишем блок предохранителей Опель Астра Н (схема), его местонахождение, а также процесс замены элемента.

[ Скрыть ]

Что это такое и зачем нужны

Предохранитель – это устройство, производящее защиту потребителей электричества и электрических цепей от короткого замыкания и перегрузок системы. Он вмещает в себя изоляционный корпус, плавкие вставки, а также специальный вывод, который соединяет плавкие вставки и электрическую цепь. Дабы избежать перегрева, в некоторые детали также входит кварцевый песок.

Блок предохранителей нужен для того, чтобы при резком повышении уровня тока, защитить систему и предотвратить пожар. Происходит это за счёт того, что они сгорают первым. В основном, такой элемент является одноразовым.

Расположение и схема

Наиболее популярное месторасположение предохранителей – это салон или под капотом (они находятся возле омывателя). Для каждой машины своя схема расположения, в зависимости от местонахождения (вблизи прикуривателя или омывателя). Схема необходима для того, чтобы лучше понимать происходящие процессы, а также принцип работы. В некоторых видах авто (например, грузовиках) может быть более, чем один блок предохранителей, а даже 4 или 5. Также они могут быть разбросаны по автомобилю, но такое случается редко.

Блок предохранителей в моторном отсеке

В автомобиле Opel Astra блок не один, а два. Их месторасположение в моторном отсеке и салоне (недалеко от прикуривателя). Схема работающих процессов в Opel Astra и элементов, находящихся под защитой предохранителей, находится чуть ниже.

Процесс снятия и замены

Блок, описываемый в этой статье, имеет свойства сгорать, либо же отдельные части требуют замены. Как определить, что нужно удалить, а что поставить новое?

Автолюбители зачастую используют такой простой метод, как просто вытащить объект, просмотреть его на свету и если никаких существенных повреждений нет, поставить его на место. Ни в коем случае нельзя проверять детали таким методом, как в автомобиле Opel Astra H, так и во всех остальных! Данный способ является очень ненадёжным и сомнительным! Ведь такие процессы, как перегорелая перемычка или окислившаяся деталь невозможно выявить на глаз.

Блок предохранителей в салоне

Существует метод, которым нужно проверять целостность детали в авто Opel Astra. Ничего не нужно вынимать. Включите цепи, которые не работают (это могут быть и печка, и свет, либо же магнитофон или габариты). Далее проверяйте пробником напряжение, сначала на одном конце, потом на другом. Допустим, на одном конце (выводе) напряжение есть, а на другом нет. В таком случае запчасть испорчена. Данная проверка в автомобиле осуществляется очень быстро – в течение одной минуты.

Заменить сгоревшую деталь нужно на такую же по номиналу. Номинал увеличивается только тогда, когда вы добавляете еще что-то на цепь, которая сгорела. Как же правильно установить новую деталь в блок? Устанавливаются они по аналогии со старыми. Единственное, что новые запчасти желательно проверить перед тем, как заменить. Есть способ, подходящий для любых систем, неважно расположены они в моторном отсеке или возле прикуривателя. Благодаря ему вы быстро проверите элемент на качество, чтобы ваш автомобиль Opel Astra H не пострадал.

Итак, к концам новой детали примотайте провода и один к плюсу, другой к минусу.

Таким образом, произойдёт короткое замыкание. Если деталь полностью перегорела, то партия действительно качественная и можно продолжить установку. А если элемент начал плавиться, то эту партию нежелательно устанавливать. В ситуациях перенапряжения внутри машины, они также будут плавиться, и это сулит тем, что вместе с ними будет плавиться электропроводка, что приведёт к серьёзным последствиям. Так что внимательно выбирайте предохранители, своевременно делайте проверку и берегите свой автомобиль Opel Astra H.

Видео «Замена предохранителя»

Мы предлагаем вашему вниманию видео, где показано как произвести самому замену предохранителя моторчика омывателя в машине Opel Astra.

Зеркальный элемент с подогревом опель астра h

Главная » Opel » Зеркальный элемент с подогревом опель астра h

Происки зеркального элемента Opel Astra H GTC -10 — бортжурнал Opel Astra GTC Peugeopel 2010 года на DRIVE2

Всем привет! Недавно решил поменять зеркальный элемент водительской стороны. Старый начал облезать, через него был плохой обзор, ну и вообще как то не эстетично смотрелось.

Казалось бы, что сложного, открыл каталог запчастей, ввел VIN, выбрал нужную деталь, заказал и дело с концом. Не тут то было. Сделав выше указанные действия, после трех дней ожидания, приходит мне зеркало. По номеру детали все совпадает, сторона правильная, да и форма похожа.

Сняв старый элемент, вытащил из коробки новое стеклышко и уже собрался устанавливать на прежнее место.

Но элемент оказался уже, чем тот, который был на моем автомобиле.

Оказывается, на Опель Астра Н с 2004 по 2009 год устанавливались совсем другие зеркала, а вот в 2010 году, все резко поменялось. В точку попал с 3 раза, когда уже перелопатил множество форумов и не наткнулся на сам сайт производителя зеркальных элементов для иномарок.

Замена зеркального элемента дело плевое, но пишу все это для того, чтобы такие же как я не пытали счастье в лотерее, а заказывали сразу нужную им позицию по конкретному артикулу. Самое интересное, что на Opel Astra H GTC -10 зеркальный элемент идет либо в оригинале, либо фирмы ERGON. Код брал с сайта производителя, на емехе кстати цена была даже ниже, чем на официальном сайте.

70111006 : Зеркальный элемент левой стороны Astra H -10 (ASF)

Установка занимает пару минут, обогрев работает, обзорность хорошая.Новое зеркало радует своим видом!

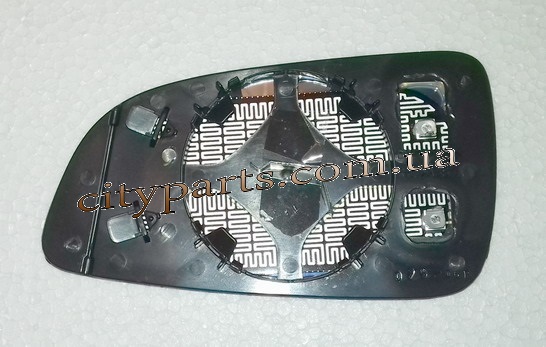

Зеркальный элемент (стекло зеркала) Опель Астра Н (10-) левый асферический с обогревом

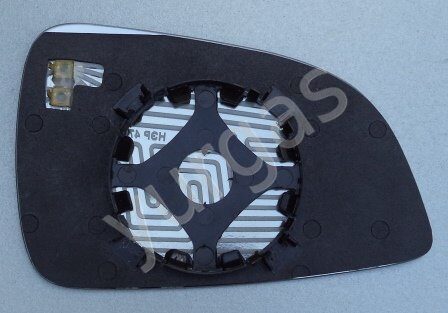

Зеркальный элемент (стекло зеркала) Опель Астра Н левый сферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, сферический, антибликовый отражатель нейтрального тона (хром).
Подробнее

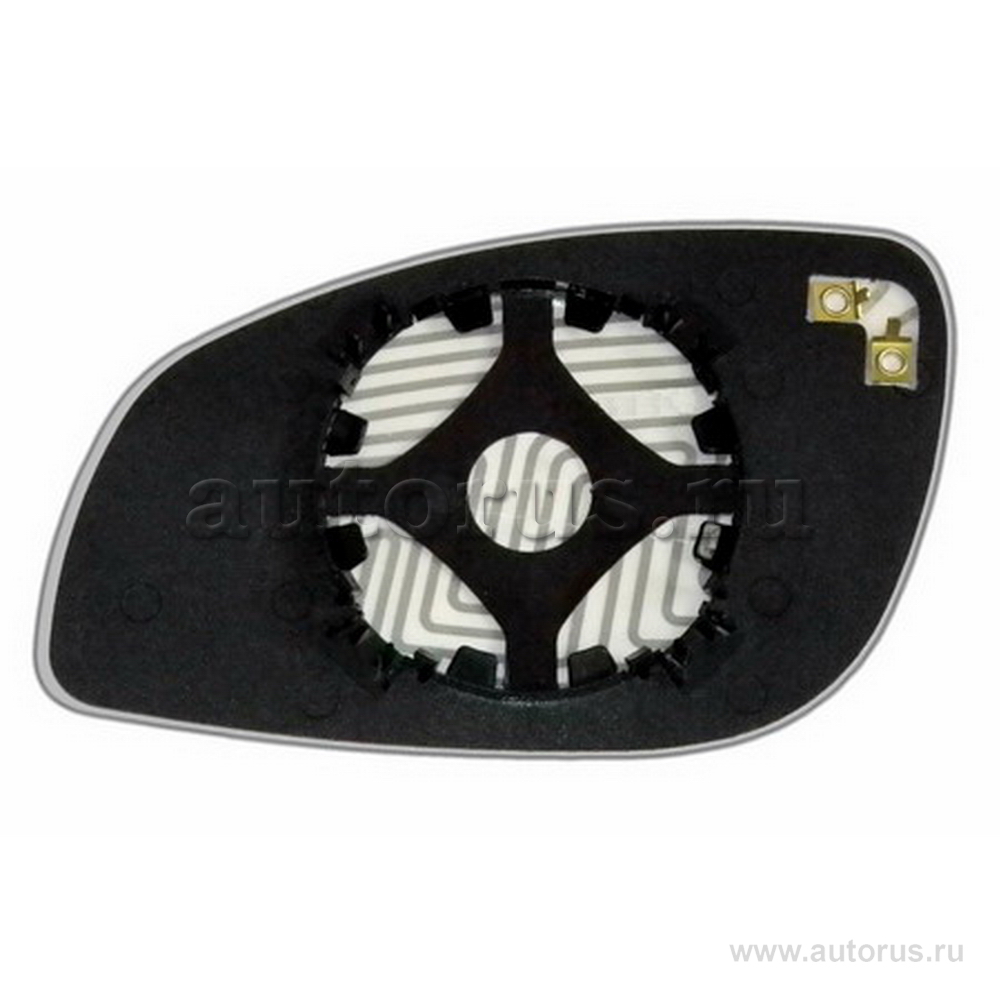

Зеркальный элемент (стекло зеркала) Опель Астра Н правый сферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром).
Подробнее

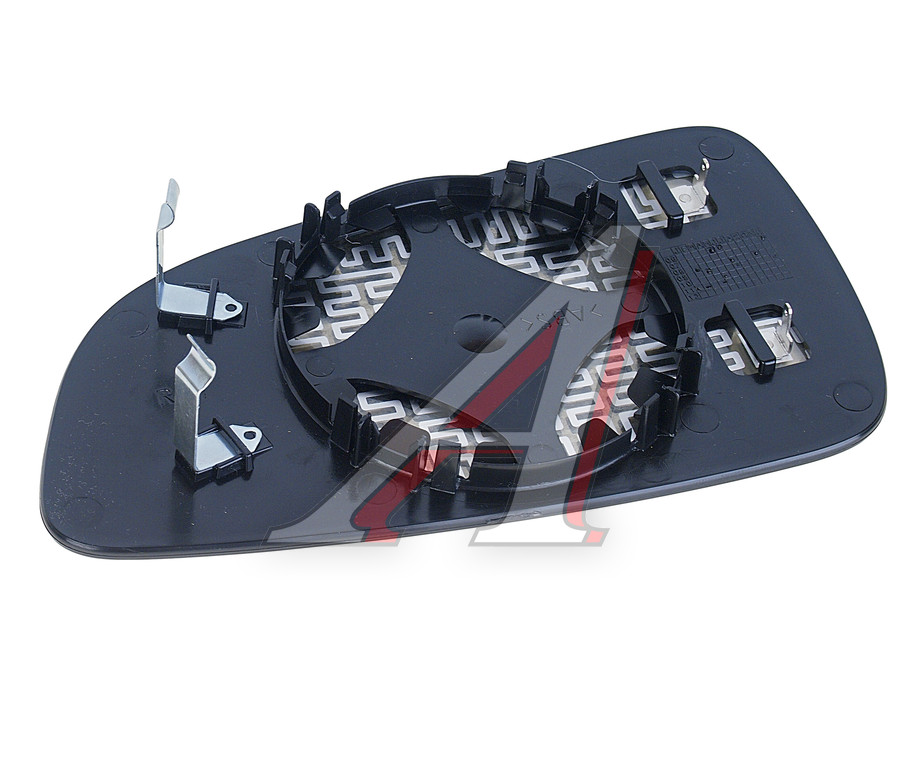

Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее

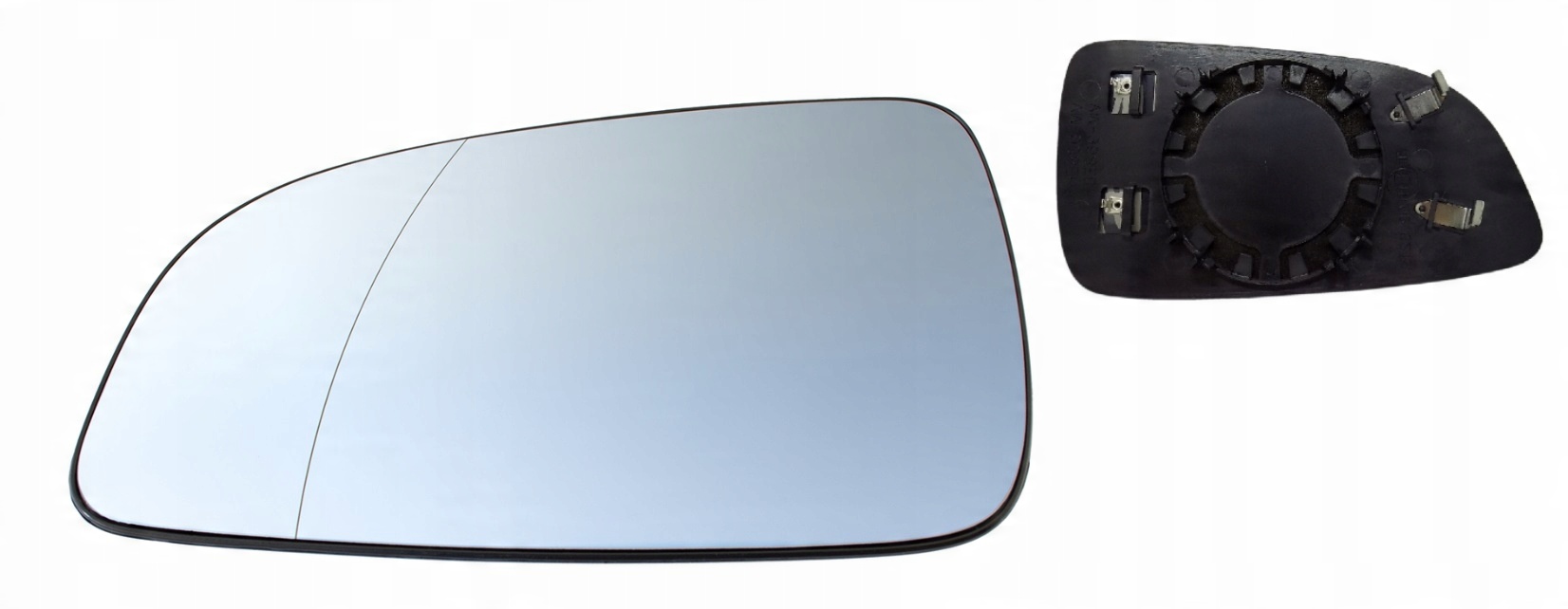

Зеркальный элемент (стекло зеркала) Опель Астра Н левый асферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, асферический, антибликовый отражатель нейтрального тона (хром).
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, асферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (10-). Характеристики: Левый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (10-). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, электропривод, с подогревом (4 и 5 дв), грунтованное (aspherical)
Подробнее
Зеркало Опель Астра Н правое электропривод с подогревом (4 и 5 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, электропривод, с подогревом (4 и 5 дв), грунтованное (convex)
Подробнее
Зеркало Опель Астра Н левое электропривод с подогревом (3 дв) (aspherical)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, электропривод, с подогревом (3 дв), грунтованное (aspherical)
Подробнее
Зеркало Опель Астра Н правое электропривод с подогревом (3 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, электропривод, с подогревом (3 дв), грунтованное (convex)
Подробнее
Зеркало Опель Астра Н левое механическое (4 и 5 дв) (aspherical)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, механическое (4 и 5 дв), с тросиком (aspherical)
Подробнее
Зеркало Опель Астра Н правое механическое (4 и 5 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, механическое (4 и 5 дв), с тросиком (convex)
Подробнее

Зеркальный элемент (стекло зеркала) Опель Астра Н левый асферический с обогревом

Зеркальный элемент (стекло зеркала) Опель Астра Н левый сферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, сферический, антибликовый отражатель нейтрального тона (хром).
Подробнее
Зеркальный элемент (стекло зеркала) Опель Астра Н правый сферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром).
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) Опель Астра Н левый асферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, асферический, антибликовый отражатель нейтрального тона (хром).
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (10-). Характеристики: Левый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (10-). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (10-). Характеристики: Левый, асферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, электропривод, с подогревом (4 и 5 дв), грунтованное (aspherical)
Подробнее
Зеркало Опель Астра Н правое электропривод с подогревом (4 и 5 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, электропривод, с подогревом (4 и 5 дв), грунтованное (convex)
Подробнее
Зеркало Опель Астра Н левое электропривод с подогревом (3 дв) (aspherical)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, электропривод, с подогревом (3 дв), грунтованное (aspherical)
Подробнее
Зеркало Опель Астра Н правое электропривод с подогревом (3 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, электропривод, с подогревом (3 дв), грунтованное (convex)
Подробнее
Зеркало Опель Астра Н левое механическое (4 и 5 дв) (aspherical)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, механическое (4 и 5 дв), с тросиком (aspherical)
Подробнее
Зеркало Опель Астра Н правое механическое (4 и 5 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, механическое (4 и 5 дв), с тросиком (convex)
Подробнее

Зеркальный элемент (стекло зеркала) Опель Астра Н (10-) левый сферический с обогревом

Зеркальный элемент (стекло зеркала) Опель Астра Н левый сферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, сферический, антибликовый отражатель нейтрального тона (хром).
Подробнее
Зеркальный элемент (стекло зеркала) Опель Астра Н правый сферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром).
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) Опель Астра Н левый асферический
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, асферический, антибликовый отражатель нейтрального тона (хром).
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (04-09). Характеристики: Левый, асферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (10-). Характеристики: Правый, сферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Зеркальный элемент (стекло зеркала) на автомобиль марки OPEL ASTRA H (10-). Характеристики: Левый, асферический, антибликовый отражатель нейтрального тона (хром), с обогревом.
Подробнее
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, электропривод, с подогревом (4 и 5 дв), грунтованное (aspherical)
Подробнее
Зеркало Опель Астра Н правое электропривод с подогревом (4 и 5 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, электропривод, с подогревом (4 и 5 дв), грунтованное (convex)
Подробнее
Зеркало Опель Астра Н левое электропривод с подогревом (3 дв) (aspherical)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, электропривод, с подогревом (3 дв), грунтованное (aspherical)
Подробнее
Зеркало Опель Астра Н правое электропривод с подогревом (3 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, электропривод, с подогревом (3 дв), грунтованное (convex)
Подробнее
Зеркало Опель Астра Н левое механическое (4 и 5 дв) (aspherical)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Левое, механическое (4 и 5 дв), с тросиком (aspherical)
Подробнее
Зеркало Опель Астра Н правое механическое (4 и 5 дв) (convex)
Боковое зеркало заднего вида на OPEL ASTRA H (04-11). Правое, механическое (4 и 5 дв), с тросиком (convex)
Подробнее

Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля Opel Astra защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.

Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 1.

Рис. 1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

В табл. 1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Табл. 1. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

Обозначения предохранителей/реле (сила тока)	Цвет предохранителя	Назначения предохранителя/реле
1 (25 А)	Фиолетовый	Электростеклоподъемники передних дверей
2	–	Не используется
3 (7,5 А)	Коричневы	Комбинация приборов
4(5 А)	Розовый	Система кондиционирования воздуха
5 (7,5 А)	Коричневый	Подушки безопасности
6	–	Не используется
7	–	Тоже
8	–	>>
9	–	>>
10	–	>>
11 (25 А)	Фиолетовый	Обогрев заднего стекла (стекла окна двери задка)
12 (15 А)	Синий	Стеклоочиститель окна двери задка
13 (5 А)	Розовый	Система помощи при парковке
14 (7,5 А)	Коричневый	Система кондиционирования воздуха
15	–	Не используется
16 (5 А)	Розовый	Система опознавания занятия правого переднего сиденья, система Open&Start
17(5 А)	Розовый	Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало с автозатемнением
18(5 А)	Розовый	Приборы, переключатели
19	–	Не используется
20 (10 А)	Красный	Система динамического управления амортизаторами (CDC)
21 (7,5 А)	Коричневый	Обогрев наружных зеркал заднего вида
22 (20 А)	Желтый	Раздвижная крыша
23 (25 А)	Фиолетовый	Электростеклоподъемники задних дверей
24 (7,5 А)	Коричневый	Диагностический разъем
25	–	Не используется
26 (7,5 А)	Коричневый	Электропривод складывания наружных зеркал
27 (5 А)	Розовый	Ультразвуковой датчик, система противоугонной сигнализации
28	–	Не используется
29 (15 А)	Синий	Прикуриватель или передняя розетка для подключения дополнительных электроприборов
30 (15 А)	Синий	Задняя розетка для подключения дополнительных электроприборов
31	–	Не используется
32	–	Тоже
33 (15 А)	Синий	Система Open & Start
34 (25 А)	Белый	Раздвижная крыша
35 (15 А)	Синий	Задняя розетка для подключения дополнительных электроприборов
36 (20 А)	Желтый	Розетка тягово-сцепного устройства
37	–	Не используется
38 (25 А)	Белый	Центральный замок, вывод «30»
39 (15 А)	Синий	Обогрев левого переднего сиденья
40 (15 А)	Синий	Обогрев правого переднего сиденья
41	–	Не используется
42	–	Тоже
43	–	>>
44	–	>>
К1_Х131	–	Вывод «15» выключателя (замка) зажигания
К2_Х131	–	Вывод «15а» выключателя (замка) зажигания
К3_Х131	–	Реле обогрева заднего стекла (стекла окна двери задка)

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 2.

Рис. 2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.

В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Табл. 2. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.

Обозначения предохранителей/реле (сила тока)	Цвет предохранителя	Назначения предохранителя/реле
1 (20 А)	Синий	Антиблокировочная система тормозов (ABS)
2 (30 А)	Розовый	Тоже
3 (30 А)	Розовый	Электродвигатель вентилятора отопителя при системе климат-контроля
4 (30 А)	Розовый	Электровентилятор отопителя при системе кондиционирования*
5 (30 или 40 А)**	–	Электровентилятор радиатора системы охлаждения*
6 (20, 30 или 40 А)**	–	Электродвигатель вентилятора радиатора системы охлаждения
7 (10 А)	Красный	Омыватели стекол ветрового окна и окна двери задка
8 (15 А)	Синий	Звуковой сигнал
9 (25 А)	Белый	Омыватели стекол ветрового окна и окна двери задка*
10	–	Не используется
11	–	Тоже
12	–	>>
13 (15 А)	Синий	Противотуманные фары
14 (30 А)	Зеленый	Стеклоочиститель ветрового окна
15 (30 А)	Зеленый	Стеклоочиститель окна двери задка
16 (5 А)	Розовый	Электронные системы управления, система Open&Start, ABS, сдвижная крыша, выключатель стоп-сигнала
17 (25 А)	Фиолетовый	Обогрев топливного фильтра***
18 (25 А)	Фиолетовый	Стартер
19 (30 А)	Розовый	Электронное оборудование коробки передач
20 (10 А)	Красный	Компрессор кондиционера
21 (20 А)	Синий	Электронное оборудование двигателя
22 (7,5 А)	Коричневый	Тоже
23 (10 А)	Красный	Электрокорректор света фар, система адаптированного света фар (AFL)
24 (15 А)	Синий	Топливный насос
25 (15 А)	Синий	Электронное оборудование коробки передач
26 (10 А)	Красный	Электронное оборудование двигателя
27 (5 А)	Розовый	Электрогидроусилитель рулевого управления
28 (5 А)	Розовый	Электронное оборудование коробки передач
29 (7,5 А)	Коричневый	Тоже
30 (10 А)	Красный	Электронное оборудование двигателя
31 (10 А)	Красный	Электрокорректор света фар, система адаптированного света фар (AFL)
32 (5 А)	Розовый	Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
33 (5 А)	Розовый	Электрокорректор света фар, система адаптированного света фар (AFL), блок управления наружным освещением
34 (7,5 А)	Коричневый	Блок управления модулем рулевой колонки
35 (20 А)	Желтый	Информационно-развлекательная система
36 (7,5)	Коричневый	Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей
К1_Х125	–	Реле стартера
К2_Х125	–	Реле электронного блока управления двигателем
КЗ_Х125	–	Вывод «5»
К5_Х125	–	Реле режимов стеклоочистителя ветрового окна
К6_Х125	–	Реле включения стеклоочистителя ветрового окна
К7_Х125	–	Реле насоса омывателя фар
К8_Х125	–	Реле компрессора кондиционера
К10_Х125	–	Реле топливного насоса
К11_Х125	–	Реле электровентилятора системы охлаждения
К12_Х125	–	Тоже
К1З_Х125	–	>>
К14_Х125	–	Реле обогрева топливного фильтра***
К15_Х125	–	Реле электродвигателя вентилятора отопителя
К16_Х125	–	Реле противотуманных фар

Условные обозначения:

* – Устанавливают в соответствии с комплектацией, на описанном автомобиле не предусмотрено.

** – В зависимости от типа двигателя и дополнительного оборудования могут быть установлены плавкие вставки разных номиналов силы тока.

*** – Только для автомобилей, оснащенных дизельным двигателем.

2. …и откиньте вниз крышку.

4. …и снимите его крышку.

Примечание

5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1 и 2 цепи, которые защищает данный предохранитель или плавкая вставка.

Предупреждение

Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8. …и извлеките его из контактного разъема.

Примечание

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11. …и установите новое реле.

12. Плавкие вставки заменяйте аналогично замене реле.

Как починить зеркала с электроприводом

Если какая-либо функция зеркала с электроприводом не работает, например регулировка зеркала, может быть несколько причин, таких как цепь, провода, переключатель управления зеркалом или само зеркало с электроприводом. В этом посте объясняется, как исправить неправильную работу зеркал с электроприводом на вашем автомобиле или грузовике, чтобы выяснить, не является ли причиной выключатель или другая деталь.

Что делать, если нужно починить зеркала с электроприводом?

Различные зеркала бокового обзора выполняют разные функции.Некоторые зеркала бокового обзора могут сдвигать зеркальное стекло, а другие могут складываться с электроприводом или иметь боковые габаритные огни или стекло с подогревом. В этом посте рассказывается о том, что регулировка бокового зеркала не работает, но эти шаги также применимы к другим функциям, таким как неработающее механическое складывание. Эта процедура демонстрирует, как закрепить зеркала с электроприводом как на стороне водителя, так и на стороне пассажира автомобиля.

Как починить зеркала с электроприводом, если автоматическая регулировка или другая функция не работает должным образом

Обычно зеркала регулируются без ключа в замке зажигания.Прежде чем снимать какие-либо детали, убедитесь, что зеркала не работают, когда ключ находится в положении ON.

1. Попробуйте отрегулировать зеркальное стекло

Указывая на переключатель зеркала

Найдите переключатель зеркала на панели управления главного переключателя и выберите переключатель, если зеркало с электроприводом не работает. Выберите разные положения зеркального стекла, чтобы проверить его работоспособность.

2. Отрегулируйте стекло другого зеркала для проверки переключателя

Слушайте, работает ли зеркало.Попробуйте отрегулировать другое зеркало, если зеркало не двигается по команде. Если переключатель не может отрегулировать другое зеркальное стекло, вероятно, неисправен переключатель управления зеркалом. Если переключатель может сдвинуть стекло другого зеркала, неисправное зеркало может быть неисправным.

3. Проверьте предохранители

Вы можете проверить предохранители, чтобы увидеть, находятся ли зеркала в разных цепях, что может объяснить, почему одно зеркало не имеет питания, но зеркала бокового вида обычно находятся в одной цепи.Вероятно, предохранитель не будет иметь маркировки «зеркальный», поэтому вам, возможно, придется проверить все предохранители.

4. Снимите дверную панель и проверьте электрический разъем выключателя зеркала.

Если предохранитель исправен, снимите дверную панель, чтобы получить доступ к электрическому разъему зеркала бокового обзора и переключателя зеркала. Подвигайте разъем переключателя зеркала, чтобы проверить надежность затяжки. Если переключатель подключен ненадежно, подключите его и повторно проверьте зеркало.

5. Проверьте электрический разъем зеркала

В цепи двигателя зеркала может быть 3 или более проводов.В нем используется общий заземляющий провод (желтый) и провода для вертикального и горизонтального перемещения.

Для работы зеркала бокового вида требуется питание (положительное) и заземление (отрицательное).

Контрольная лампа с подключенной проводкой и двумя щупами из канцелярских скрепок

Вы можете проверить питание и заземление на зеркале бокового обзора с помощью контрольной лампы. Если кончик фонаря слишком велик для обратного зондирования, попробуйте подсоединить и закрепить провод к кончику испытательного светильника и его заземлению изолентой, а также прикрепить скрепки для бумаг к концам проводов, чтобы создать зонды.

Поместите одну скрепку на отрицательную клемму аккумуляторной батареи, а другую – на положительную клемму аккумуляторной батареи, чтобы проверить, работает ли контрольная лампа.

Проверка электрического разъема двумя скрепками, прикрепленными к контрольной лампе

Вставьте скрепку в синий и зеленый провод. Включите переключатель и посмотрите, загорится ли индикатор, указывая на то, что переключатель работает. Если свет не включается, переключатель управления зеркалом не работает и его необходимо заменить, если напряжение хорошее и доходит до переключателя.

Если свет горит, но зеркало не движется, мотор зеркала неисправен. Иногда можно заменить только двигатель зеркала в сборе, но эту проблему также можно решить с помощью нового зеркала бокового обзора.

Повторите этот процесс для заземления (желтого) и зеленого провода, чтобы проверить другую цепь.

При проверке зеркал на другие функции, кроме перемещения зеркала, поместите щупы на землю и к проводу питания для этой цепи.

Замените собственное зеркало бокового обзора

Узнайте, как починить зеркала с электроприводом, во многих обучающих видео 1A Auto, если зеркала бокового обзора не работают.

Материалы, связанные с «Как починить зеркала с электроприводом»

Магазинные зеркала заднего вида и инструменты

Сводка

Название статьи

Узнайте, как починить зеркала с электроприводом

Описание

Если какая-либо функция на зеркале с электроприводом не работает, например, регулировка зеркала, может быть несколько причин, таких как цепь, провода, переключатель управления зеркалом , или само зеркало питания.

Автор

1А Авто Команда

Имя издателя

1А Авто

Логотип издателя

мест и способов замены.Предохранители и реле на Opel Astra H, в сборе Opel Astra H, предохранитель противотуманных фар

141 ..

Большинство электрических цепей в автомобиле защищены предохранителями. Фары, моторы вентиляторов, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в багажнике автомобиля под обшивкой боковины с левой стороны и в моторном отсеке рядом с аккумулятором.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под накладкой левой боковой стенки, показаны на рис.10.1.
В таблице 10.1 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут быть недоступны.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по ходу движения, показаны на рис. 10.2.
Таблица 10.2 указывает назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые схемы, указанные в таблице, могут быть недоступны.

1. Чтобы получить доступ к блоку предохранителей, расположенному в багажнике, поверните две защелки крышки люка в облицовке левой боковой панели на 90 ° …

2 …. и откиньте крышку.

3. Чтобы получить доступ к монтажному блоку, расположенному в моторном отсеке, отверткой отверните две защелки …

4 …. и снимите крышку.

Примечание.

Запасные предохранители B и пинцет A для снятия предохранителей с монтажных блоков закрепляются в специальных пазах в корпусе монтажного блока, расположенном в багажнике.
5. Перед заменой перегоревшего предохранителя или плавкой вставки выясните причину перегорания и устраните ее. При поиске неисправностей обращайтесь к указанным в таблице. 10.1 и 10.2 цепи, которые защищены заданным предохранителем или предохранителем.

Предупреждение.
Не заменяйте предохранители предохранителями с другой силой тока или самодельными перемычками, так как это может привести к повреждению электроприборов и даже к возгоранию.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Возьмите предохранитель пинцетом …

8 …. и снимаем с разъема.

Примечание.

Вот так выглядит перегоревший предохранитель (перегоревшая перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите предохранитель того же номинала в разъем, что и снятый.

10.Если требуется замена, снимите реле с монтажного блока, покачивая его из стороны в сторону …

11 …. и установите новое реле.

Чтобы получить доступ, расположенный в моторном отсеке, нажмите на две защелки и снимите крышку. Чтобы получить доступ к предохранителям и реле, расположенным в багажном отделении, поверните две защелки крышки на 90 ° и откиньте ее вниз.

Предохранители багажника

1 (25 А) – электрические стеклоподъемники в передних дверях.Если вдруг перестал работать стеклоподъемник одной из передних дверей, проверьте сначала этот предохранитель, затем проводку в том месте, где открывается дверь, между кузовом и дверью. Может оборваться провод или окислиться разъем. Снимите обшивку с двери и проверьте провода внутри двери. Проверить массу (коричневый провод между кузовом и дверью). При снятой обшивке осмотрите также механизм привода подъемника и проверьте его двигатель.

Если стеклоподъемники работают неправильно, их можно запрограммировать.Для этого отсоедините аккумулятор на время, снова подключите его, включите зажигание, при закрытом стекле нажмите и удерживайте кнопку стеклоподъемника в течение 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.

2 – не используется.
3 (7,5 А) – панель приборов. Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Это может быть плата самой панели или разъем проводки на ее задней стороне.
4 (5 А) – система кондиционирования.

Если кондиционер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле K8_X125 под капотом.В меню автомобиля могут быть установлены неправильные настройки. Попробуйте снять экономичный режим ECO, изменить настройки климат-контроля и кондиционирования.

При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости залейте и проверьте систему на герметичность. Проверить работу сцепления и компрессора, исправность кнопки A / C.Точную причину установит диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

5 (7,5 А) – подушки безопасности.
6,7,8,9,10 – не используется.
11 (25 А) – обогрев заднего стекла.

Если заднее стекло перестает запотевать или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле K3_X131 в блоке под капотом.

12 (15 А) – очиститель заднего стекла.Если задний “дворник” не работает , проверьте дополнительно к этому, пред. 15 в моторном отсеке. Распространенная проблема – попадание влаги в двигатель и механизмы заднего дворника.

Ржавчина может вызвать заедание некоторых деталей. Чтобы снять механизм с мотором, нужно снять обшивку крышки багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив надеваемую на него втулку. Если вал засорен, заржавел или не вращается, выбейте его, очистите и установите на место.

13 (5 А) – система помощи при парковке.
14 (7,5 А) – система кондиционирования. См. Пред. 4.
15 – не используется.
16 (5 А) – система обнаружения пассажира на переднем сиденье, система Open & Start.
17 (5 А) – датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида с автозатемнением.
18 (5 А) – приборы и переключатели на панели. См. Пред. 3.
19 – не используется.
20 (10 А) – управление амортизатором (система CDC).
21 (7,5 А) – обогрев боковых зеркал.

Обычно включается при нажатии на кнопку обогрева заднего стекла. Если перестал работать боковое зеркало с подогревом, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите крышку или все зеркало и проверьте контакты в разъеме внутри него. Часто подгорают или окисляются нижние контакты. Если зеркала с подогревом не работают вместе с обогревом заднего стекла, проверьте также предохранитель 11.

Проводка и разъемы внутри зеркала заднего вида в Opel Astra H

Расшифровка:

22 (20 А) – стеклянная сдвижная крыша (люк с электроприводом). См. Также пред. 34.
23 (25 А) – стеклоподъемники задней двери. Если одно из окон в задних дверях перестало подниматься / опускаться, проверьте жгут проводов, который выходит из кузова и входит в дверь.

Обычно здесь обрывается коричневый провод, идущий на массу. Также проверьте исправность кнопки на двери, мотора и подъемного механизма, сняв обшивку двери.Не помешает проверить предохранитель 1, отвечающий за работу передних стеклоподъемников.

24 (7,5 А) – диагностический разъем. Разъем OBD2 находится под ручным тормозом, за обшивкой полки. Для диагностики ошибок обычно подключаются сканеры Tech3, MDI или OP-COM.
25 – не используется.
26 (7,5 А) – боковые зеркала заднего вида с электроприводом складывания.
27 (5 А) – сигнализация, датчик УЗИ.

В штатной сигнализации Opel Astra H для постановки на охрану нужно 2 раза нажать кнопку брелока, после чего автомобиль встанет на охрану с задержкой 15 секунд.Чтобы просто закрыть все двери, нужно 1 раз нажать одну и ту же кнопку, тогда охранный режим не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия / закрытия соответственно.

28 – не используется.
29 (15 А) – прикуриватель, розетка 12 В на центральной консоли. Обычно этот предохранитель перегорает при коротком замыкании в гнезде прикуривателя. Если вы вставляете в него нестандартные разъемы от устройств, убедитесь, что на них нет посторонних шайб, которые могут отлететь и замкнуть контакты.Лучше подключить устройства к дополнительной розетке на 12 В (если есть) или к разветвителю.
30 (15 А) – розетка на 12 В.
31, 32 – не используется.
33 (15 А) – Система Open & Start.
34 (25 А) – стеклянная сдвижная крыша (люк с электроприводом). См. Также пред. 22.
35 (15 А) – розетка на 12 В.
36 (20 А) – розетка для подключения прицепа, тягово-сцепного устройства.
37 – не используется.
38 (25 А) – центральный замок, вывод «30».

Если центральный замок перестает закрывать двери, проверьте, горит ли внутреннее освещение. Если он включен, скорее всего, вышел из строя концевой выключатель в одной из дверей, и блок «думает», что одна из дверей открыта. Обычно это вызывает тревогу. В случае проблем с центральным замком можно попробовать на время скинуть клемму АКБ и подключить обратно. Определить точную причину можно с помощью методов, описанных в конце статьи, или в автосервисе при подключении устройства к диагностическому разъему.

39 (15 А) – подогрев водительского сиденья.
40 (15 А) – подогрев сиденья переднего пассажира.

Если сиденья перестают нагреваться при включении этой функции, проверьте разъемы и провода внизу.

41, 42, 43, 44 – не используется.

Расшифровка:

1 (20 А) – антиблокировочная система тормозов АБС.
2 (30 А) – антиблокировочная система тормозов ABS.

Если лампа ABS на панели загорается и эта система перестает работать,
проверьте и очистите датчики ABS и датчики скорости на передних и задних колесах, их проводку и разъемы.Дело также может быть в блоке управления АБС. Более точную причину можно сказать по результатам диагностики устройства. Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) – вентилятор печки (климат-контроль).
4 (30 А) – вентилятор печки (кондиционер).

Если печь перестала работать, возможно, забился сам вентилятор, перегорел его мотор или термопредохранитель.Особенно вероятно засорение, если печь долгое время (несколько лет) не обслуживалась.
Разобрать печь, очистить все детали и смазать ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор. Дело также может быть в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) – вентилятор радиатора.
6 (20, 30 или 40 А) – мотор вентилятора радиатора.

Если охлаждающий вентилятор перестает включаться, проверьте исправность его двигателя, подав напряжение напрямую от аккумуляторной батареи. Если двигатель не работает, снимите его, разберите и очистите, проверив щетки, или замените его новым. Это может быть электронный блок управления, датчик температуры, термостат или проводка. Правильный диагноз покажет точную причину.

7 (10 А) – передняя и задняя шайбы.Если омыватель перестал работать во время похолодания, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. При необходимости прогрейте и поменяйте. Также проверьте исправность помпы-помпы в баке, подав на нее напряжение 12 В и проводку.
8 (15 А) – звуковой сигнал. Если сигнал перестал работать, скорее всего, дело в модуле CIM, кабеле рулевой колонки и его разъеме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, регулировки громкости).Обычная проблема. Если дело в модуле SIM, обычно помогает пайка контактов на его плате, ремонт оборванных проводов или замена на новый модуль.
9 (25 А) – шайбы передняя и задняя. См. Выше. 7.
10, 11, 12 – не используется.
13 (15 А) – противотуманные фары. Если не работает, проверьте лампочки, разъемы и проводку.
14 (30 А) – дворники. Если не работают «дворники», скорее всего забит или замерз механизм в редукторном моторе или контакты проводов.Разобрать и почистить. Также проверьте моторные щетки.

Установка интервала работы очистителей в прерывистом режиме: нажмите рычаг дворников вниз, чтобы активировать их, подождите необходимое время и включите прерывистый режим их работы (переведите рычаг вверх). Очистители теперь будут работать с указанным интервалом. Допустимые значения – 2-15 секунд.

15 (30 А) – очиститель заднего стекла. См. Пред. 12 в блоке багажника.
16 (5 А) – Система Open & Start, открывающаяся крыша, АБС, выключатель стоп-сигнала.
17 (25 А) – подогрев топливного фильтра (только для дизельных двигателей).
18 (25 А) – стартер. Если не закручивается, проверьте реле К1_Х125, заряд аккумулятора, контакты его выводов, отрицательный контакт на кузове автомобиля, исправность самого стартера, реле соленоида и проводки / разъемов. Если стоит АКПП, проверьте ее селектор, исправность переключателя педали тормоза. Диагностика укажет точную причину.
19 (30 А) – электронные системы коробки передач.
20 (10 А) – компрессор кондиционера. См. Пред. 4 в багажном отделении.
21 (20 А) – электронные системы двигателя.
22 (7,5 А) – электронные системы двигателя.
23 (10 А) – фары, адаптивный свет (система AFL), электрокорректор угла наклона.

Если ближний или дальний свет перестает работать, проверьте и замените лампы. Для замены лампы в одной из фар необходимо повернуть колеса в обратном направлении, открыть специальный люк, расположенный в колесной арке, снять через него резиновый чехол с фары, вынуть старую лампу, повернув ее против часовой стрелки, и установите новую лампу, повернув ее, чтобы зафиксировать в разъеме по часовой стрелке.

Для включения режима фар «дорога домой» необходимо выключить зажигание и вынуть ключ из замка, открыть водительскую дверь и моргнуть дальним светом (коротко нажав рычаг на себя). После этого при закрытии водительской двери включится ближний свет + фонарь заднего хода, который автоматически погаснет через 30 секунд.

24 (15 А) – топливный насос. Если помпа не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей.Обычно они там перетираются или пропадает контакт в разъемах для подключения к этим колодкам. Диагностика и считывание ошибок могут определить точную причину.
25 (15 А) – электронные системы коробки передач.
26 (10 А) – электронные системы двигателя.
27 (5 А) – электроусилитель руля.

Если рулевое колесо начинает крутиться, проверьте предохранитель FB3, уровень масла в бачке гидроусилителя рулевого управления. Бачок находится под капотом со стороны пассажира, в нише возле лобового стекла.

Если руль крутится туго только в холодную погоду, при прогреве работает нормально, скорее всего масло в системе ГУР замерзает, замените масло на более устойчивое к температурам. В случае проблем с маслом рулевая рейка может выйти из строя или заклинить. Также могла выйти из строя помпа, в этом случае либо ремонт, либо замена на новую.

28 (5 А) – электронные системы передачи.
29 (7,5 А) – электронные системы передачи.
30 (10 А) – электронные системы двигателя.
31 (10 А) – фары, адаптивный свет (система AFL), корректор угла наклона. См. Пред. 23.
32 (5 А) – кондиционер, выключатель педали сцепления, лампа неисправности тормозной системы.
33 (5 А) – наружное освещение (блок управления), фары, адаптивное освещение (система AFL), электрокорректор угла наклона.
34 (7,5 А) – модуль рулевого управления (блок управления).
35 (20 А) – информационно-развлекательная система.
36 (7,5) – Система Twin Audio, дисплей, радио, моб. телефон.

Реле в блоке под капотом

K1_X125 – реле стартера.
K2_X125 – реле электронного блока управления двигателем (ЭБУ).
K5_X125 – реле режимов работы стеклоочистителя.
K6_X125 – реле переднего стеклоочистителя. См. Пред. 14 в блоке под капотом.
K7_X125 – реле омывателя фар (помпа). Если не получается, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубах и форсунках.
K8_X125 – реле компрессора кондиционера.
K10_X125 – реле топливного насоса. См. Пред. 24 в блоке под капотом.
K11_X125 – реле вентилятора радиатора.
K12_X125 – реле вентилятора радиатора.
K1Z_X125 – реле вентилятора радиатора. См. Пред. 5 в блоке под капотом.
К14_Х125 – реле подогрева топливного фильтра (только для дизельных двигателей).
K15_X125 – реле вентилятора печки. См. Пред. 3 в блоке под капотом.
K16_X125 – реле противотуманных фар.См. Пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H

FB1 (50 A) – Электрогидравлический жесткий верх HT.
FB2 (80 А) – регулятор времени накала (только для дизельного двигателя).
FB3 (80 А) – электрогидравлический усилитель руля. См. Пред. 27 в блоке под капотом.
FB4 (30 А) – автономный отопитель IH.
FB4 (100 А) – дополнительный электронагреватель в кабине ЭН.
FB5 (80 А) – блок предохранителей и реле в багажнике.
FB6 (80 А) – блок предохранителей и реле в багажнике.

Посмотрите интересное видео по теме:

В любом автомобиле блок предохранителей служит для защиты электроники и всех устройств, питаемых от нее. Если в цепи произошло короткое замыкание, то первым ударом будет предохранитель в БП (блок предохранителей). Сегодня вы узнаете, как выглядит схема G, где в этой модели автомобиля находятся блоки и как заменить перегоревшие предохранители.

[Скрыть]

Расположение предохранителей

Прежде чем вы узнаете, где находятся блоки питания в Opel Astra G, вы должны помнить, что в автомобиле всегда должен быть дополнительный комплект предохранителей.В случае выхода из строя одного элемента желательно сразу заменить его, но ни в коем случае нельзя использовать провод.

Некоторые автовладельцы берут обычный кусок проволоки или скрепку и кладут их обоими концами вместо перегоревшего предохранителя. Они мотивируют это тем, что «в этом нет ничего плохого, если вы будете так водить короткое время до замены предохранителя». Но делать это категорически запрещено, иначе может потребоваться замена блока питания.

Схема питания

На моделях Opel Astra G большая часть предохранителей расположена в блоке, который находится под приборной панелью автомобиля.В частности, он установлен под торпедой с левой стороны напротив водительского сиденья за бардачком. Чтобы добраться до блока питания, необходимо демонтировать облицовочную часть ящика для мелких предметов, затем потянуть за нижнюю часть блока и привести его в рабочее положение. Внешний вид устройства показан ниже.

Кроме того, эти модели автомобилей имеют дополнительный блок, отвечающий за защиту электрооборудования и других устройств. Эта защита не является обязательной для автомобиля, и этот блок питания содержит восемь основных предохранителей.Блок питания расположен в моторном отсеке со стороны водителя. Ниже представлены схемы обоих блоков.

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих блоков питания.

Обозначение узлов блока питания, расположенных в салоне автомобиля. Некоторые из этих элементов зарезервированы, мы пропустим их в таблице.

Номер	Назначение
1, 48, 49	Этот компонент отвечает за работоспособность складной крыши (для моделей с откидным верхом).
2	Ответственный за обдув лобового стекла.
3	Обеспечивает обогрев заднего стекла.
6, 24	Эти компоненты обеспечивают работоспособность, а также устройства регулировки положения фар.
7, 25	Обеспечивает работу стоп-сигналов, а также фонарей заднего хода.
8,26	Если этот предохранитель выйдет из строя, работа ламп будет невозможна.
9	Омыватель фар.
10	Рулевой звуковой сигнал.
11	Обеспечивает сигнализацию или центральный замок.
12	Отвечает за исправность противотуманных фар.
13	Коммуникационная система.
14, 30	Стеклоочистители, люк.
15, 28	Отвечает за работу лампочки в салоне, а также за прибор заднего вида.
16	Функционирование задних противотуманных фар.
17, 20	Электрические стеклоподъемники.
18	Устройство регулировки уровня света фар, а также лампа подсветки номерного знака.
19, 21	Обеспечивает работоспособность мультимедийной системы, радио.
22	Обеспечивает работу световых фонарей, а также бортового компьютера автомобиля.
23	Функционирование системы ABS, а также гидроусилителя руля.
29	фары.
35, 40	Обеспечивает работу системы охлаждения мотора, а также кондиционера.
36	Если этот элемент перегорел, прикуриватель не работал.
37, 45	Ответственный за.
38	Климат-контроль, регулятор скорости.
41	Обеспечивает вид сзади.
42	Отвечает за исправность датчика присутствия пассажира, а также ламп освещения салона автомобиля.
43, 44	Ксеноновые лампы левой и правой фары.
46	Отвечает за исправность системы зажигания.
47	Дополнительный отопитель.

Обозначение элементов, расположенных в основной опоре БП, установленной в моторном отсеке.

Номер	Назначение
K2	Отвечает за исправность фар дальнего света.
K3	Обеспечивает работу обогревателя заднего стекла.
K4	Обеспечивает функцию противотуманных фар.
K5	В случае выхода из строя этого компонента работа задних противотуманных фар будет невозможна.
K6	Если это реле выйдет из строя, стеклоочиститель заднего стекла не будет работать в автомобиле.
K7	Обеспечивает работоспособность обогревателя наружных зеркал заднего вида.
K8, K9	Отвечает за исправность указателей поворота.
K10	Функционирование дворников.
K12	Рулевой звуковой сигнал.

Как демонтировать и заменить предохранители?

Замена элементов в блоке питания, расположенном в салоне автомобиля.

Открутив бардачок, вы увидите свой БП. Потяните нижнюю часть на себя, чтобы она заработала.

Для начала найдите ящик для мелочей, расположенный сбоку от водительского сиденья. Опустошите вещевой ящик.
С помощью гаечного ключа ослабьте винты, крепящие облицовку перчаточного ящика.
Для приведения блока питания в рабочее состояние его необходимо потянуть на себя за нижнюю часть.
Сделав это, вы можете заменить предохранители.Для демонтажа перегоревшего элемента можно использовать специальный пинцет, предназначенный специально для снятия компонентов. Они расположены с правой стороны БП. Обратите внимание: перед снятием предохранителя необходимо выключить устройство, за которое отвечает элемент. Для этого выключите зажигание в машине или отсоедините аккумулятор. Чтобы определить, работает ли компонент, просто посмотрите на него. Металлическая нить в нем выгорит.
После демонтажа старого компонента блока питания замените его новым.При этом не забывайте, что номиналы компонентов, то есть числа, должны совпадать между собой. Они тоже будут одного цвета.
После замены компонента соберите все в обратном порядке.

Приступим к замене реле, расположенных в блоке питания в моторном отсеке. Перед началом процесса необходимо выключить зажигание и заглушить двигатель.

Откройте капот и с правой стороны рядом с сиденьем водителя найдите крышку блока питания.Чтобы удалить его, вам понадобится отвертка. На левой стороне БП мы видим два зажима.
Вставьте отвертку в прорезь между крышкой блока питания и зажимом.
Зажим должен быть слегка изогнут, а крышка блока питания должна быть поднята, чтобы зажим не защелкнулся при отпускании. Аналогичные действия необходимо проделать со вторым зажимом.
После этого крышку можно снять.
Сделав это, вы увидите блок питания с предохранителями и реле.Удалите перегоревший элемент и замените его новым. Сборку блока питания необходимо производить в обратной последовательности.

Видео от Алексея Бо «Замена предохранителя в Opel Astra N»

В этом видео показан процесс замены элемента питания, расположенного в моторном отсеке в Opel Astra N. Для Opel Astra G процесс замены аналогичен .

Автоматические выключатели
Маркировка нового предохранителя должна совпадать с маркировкой неисправного предохранителя.

Автомобиль имеет три блока предохранителей:
■ в левой передней части моторного отсека.
■ за вещевым ящиком в автомобилях с левым рулем или за вещевым ящиком в автомобилях с правым рулем.
■ под крышкой с левой стороны багажного отделения.

Перед заменой предохранителя выключите соответствующий выключатель или выключите зажигание.

Неисправный предохранитель можно определить по сгоревшему предохранителю. Заменяйте предохранитель только после устранения причины его выхода из строя.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, можно вставлять предохранители без специального назначения.

Съемник предохранителей
Съемник предохранителей хранится в блоке предохранителей в моторном отсеке.

Наденьте устройство на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и снимите предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей расположен в передней левой части моторного отсека.
Освободите защелку крышки и поднимите крышку до упора. Снимите крышку, потянув ее вверх.

После замены перегоревших предохранителей закройте крышку блока предохранителей и зафиксируйте ее, нажав сверху. Если крышка блока предохранителей закрыта неправильно, это может привести к неисправности.

Блок предохранителей на приборной панели

На автомобилях с левым рулем блок предохранителей расположен за перчаточным ящиком на приборной панели. Откройте отсек и нажмите влево, чтобы разблокировать.Потяните отсек вниз и снимите его.

На автомобилях с правым рулем блок предохранителей расположен за крышкой в перчаточном ящике. Откройте переднее отделение для мелких вещей, затем откройте крышку и опустите ее.

.. 138 139 140 141 ..

Opel Astra H. Неисправности датчика кислорода

Основные неисправности датчика кислорода:

Неисправность отопителя;
-пожог, загрязнение керамического наконечника;
-окисление, нарушение контакта.

Лямбда-зонд может выйти из строя из-за предельного срока службы (около 60-80 тыс. Км пробега).
Состояние кислородного датчика также контролируется системой самодиагностики. При обнаружении неисправности загорается сигнальная лампа на панели приборов.

Косвенные признаки неисправности датчика – нестабильная работа на малых оборотах, повышенный расход топлива и низкая динамика. Следует помнить, что эти внешние признаки сопровождают неисправности системы впрыска и неисправности системы зажигания.

Кроме перечисленных элементов выхлопной системы, неисправными могут быть и другие ее детали: выпускной коллектор, гофра и резонатор. Эти элементы могут выгореть, заржаветь, получить механические повреждения, выйти из строя из-за срока давности элементов. Признаками неисправности могут быть шум при работе выхлопной системы, запах выхлопных газов в салоне, падение мощности двигателя, вибрация и другие негативные последствия. Если вам сложно определить неисправность выхлопной системы авто, то лучший способ решить проблему – обратиться в автосервис на Нагорном для выявления неисправности и ремонта выхлопной системы вашего авто.

Признаки неисправности кислородного датчика:

Расход (расход) топлива автомобилем значительно увеличивается;
– работа двигателя становится нестабильной;
– преждевременный выход из строя катализатора.

Машина движется рывками
– повышенный расход топлива,
– машина «тупая», плохо едет и набирает обороты
– мотор работает нестабильно на холостом ходу
– сразу после остановки характерный треск заметно в районе «лямбды»
– при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).

При наличии вышеперечисленных проблем вполне вероятно, что датчик кислорода вышел из строя, его нужно проверить, вполне возможно, что он нуждается в чистке или замене.

К поломке кислородного датчика могут привести следующие причины:

Одна из основных причин, особенно актуальных в нашей стране, – это низкое качество бензина, высокое содержание в нем свинца.
– попадание в корпус датчика кислорода тормоза или охлаждающей жидкости
– попытка очистить датчик без ведома причины или не предназначенными для этого средствами

Замена датчика кислорода

Заменить лямбда-зонд на автомобиле очень просто, особенно если датчик расположен на выпускном коллекторе (до него удобнее добраться).Лучше поменять на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик часто «прилипает» к коллектору.

Для замены необходимо:

Заглушить двигатель и выключить зажигание,
– отсоединить провода от разъема,
– гаечным ключом (иногда требуется торцевой ключ) открутить неисправный датчик
– прикрутить новый датчик на место до упора, но без лишних усилий
– подсоедините провода к разъему.
Вот и все, довольно просто. Теперь с новым сенсором проблем не будет.

Руководство пользователя

% PDF-1.4 % 3294 0 объект > эндобдж 3795 0 объект > поток 5.07.4803055555555573042014-11-02T18: 37: 26.741-06: 00Acrobat Distiller 7.0 (Windows) EDS820e4815ca2e3be2424dee8ef85cba9ef2e6848b1762050XPP2008-02-22T14: 02: 30.000-06: 002008-02-22T14: 02: 30.000-06: 002008-02-22T 45: 15.000-05: 00application / pdf2014-11-03T10: 10: 24.067-05: 00

EDS

Руководство пользователя

uuid: 86c496c2-e12a-41af-a8f8-f9a2742fe3eauuid: 9f895309-ff28-4722-92c9-2540b2d81ad7 Acrobat Distiller 7.0 (Windows)

OwnerCenter: GMNA / asset_type / owner_manual

OwnerCenter: GMNA / 2008 / saturn / astra

конечный поток эндобдж 3419 0 объект > эндобдж 3254 0 объект > эндобдж 3256 0 объект > эндобдж 3257 0 объект > эндобдж 3268 0 объект > эндобдж 3279 0 объект > эндобдж 3290 0 объект > эндобдж 2795 0 объект > эндобдж 2895 0 объект > эндобдж 3013 0 объект > эндобдж 3120 0 объект > эндобдж 3197 0 объект > поток HWNH} G ~ X $ pv # {& (“mUuԩ% o * pk0 &> ͵ ֈ HT +; 8 | ST * ua 6 {; HtQ_2ҧD fL \ (! * X- 2] 7G ?? ձ q72 9FXa \ ee7PHKH8D = p2j 綷 Y \ 9j $ 6’WӮ @ # d! | T)} | M

Vauxhall Руководства по ремонту> Astra J> Системы кузова> Зеркала> Другая информация> Неисправность зеркал с подогревом

Неисправность зеркал с подогревом

Указания по диагностике

Диагностическая информация о неисправности

Схема	Замыкание на массу	Открытие / высокое сопротивление	Замыкание на напряжение	Характеристики сигнала
Управление элементом обогрева зеркала	1	1	2	–
Земля	–	1	–	–
1.Зеркало с подогревом не работает 2. Зеркало с подогревом всегда включено

Описание цепи / системы

Реле обогревателя заднего стекла подает напряжение на внешний вид сзади. элементы подогрева зеркал в зависимости от текущего состояния задней части обогреватель окон. Реле подает напряжение B + через водителя / пассажира. Схема управления нагревательным элементом зеркала при появлении запроса.

Справочная информация

Ссылка на схему

Схема наружного зеркала заднего вида

Вид со стороны разъема Артикул

Виды торцевых соединителей компонентов

Описание и работа

Описание и работа наружного зеркала

Справочная информация по электрооборудованию

Справочник по диагностическому прибору

Справочные материалы по модулю управления для информации по диагностическому прибору

Проверка цепи / системы

1.	Двигатель работает, отжать задний переключатель обогрева окон. Убедитесь, что обогреватель заднего стекла включен. и заднее стекло становится теплым.

2.	Проверьте как левый, так и правый Стекло наружного зеркала нагревается.

Тестирование цепей / систем

1.	Зажигание выключено, отсоединить разъем жгута проводов на соответствующем A9 вне заднего вида зеркало.

2.	Подождите 1 минуту, проверьте меньше чем 10 Ом между клеммой 7 цепи заземления и земля.

⇒	Если значение больше указанного диапазона, проверьте цепь заземления на обрыв / высокое сопротивление.

3.	Подключите контрольную лампу между клемму 6 цепи управления нагревательным элементом и массу.

4.	Двигатель работает, включите включение и выключение обогревателя заднего стекла с помощью переключателя обогрева заднего стекла.В контрольная лампа должна включаться и выключаться при переключении между командовал состояниями.

⇒	Если контрольная лампа горит постоянно, проверьте управление. цепь на замыкание на напряжение.

⇒	Если контрольная лампа всегда выключена, проверьте управление. цепь на короткое замыкание на массу или обрыв / высокое сопротивление.

5.	Если проверка всех цепей прошла нормально, проверить или заменить стекло наружного зеркала заднего вида.

Руководство по ремонту

Выполните Диагностический ремонт Подтверждение после завершения диагностики процедура.

Замена стекла наружного зеркала заднего вида

Описание блока предохранителей в Opel Astra H. Opel Astra N: блок предохранителей

Бесплатная коллекция подгузников fuse для всех моделей opel. В автомобилях Opel есть множество электрических цоколей, защищенных предохранителями, благодаря которым можно успешно избежать неприятных, а порой и опасных ситуаций.Недопустимо просто закрыть пригоревшие плавильные вставки «жучками» из толстой проволоки. Но даже хороший предохранитель может преподнести сюрпризы – из-за ослабленных держателей или окисленных наконечников предохранителя происходит «подгорание» контактной части, в результате чего увеличивается сопротивление контакта и, как правило, нагревается, затем контакт Ухудшаются еще больше, возникают проблемы с эксплуатацией авто электрики. Рекомендуем не реже одного раза в год проводить их осмотр и чистку. Рекомендуется постоянно иметь в машине несколько запасных предохранителей.Для их хранения в блоке предохранителей, расположенном в моторном отсеке, часто предусмотрены соответствующие держатели. Составьте схему электрооборудования в.

Предохранители Opel Kadett

Предохранители Opel Frontera

Показаны предохранители автомобилей до конца 1995 года выпуска. Показана мощность номинального тока предохранителей. Предохранители защищают следующие цепи:

1 – F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
3 – F8E, номинальный ток 15 А, противотуманные фары
4 – F7E, номинальный ток 20 А, вентилятор
5 – F6E, номинальный ток 15 А, топливный насос (Двигатель 2.0 л до середины 1995 года выпуска и двигатель 2,4 л)
6 – F5E, номинальный ток 10 А, Фаромер
7 – F4E, номинальный ток 10 А, звуковой сигнал
8 – F3E, номинальный ток 10 А, сигнализация

Блок реле / предохранителей моделей с середины 1995 г. по конец 1997 г. Расцепитель соответствует расположению предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 – F10E, Номинальный ток 10 А, Левая фара, Регулировка светового диапазона, Контрольная лампа дальнего света
2 – F9E, Номинальный ток 15 А, Правая фара, Средний свет
3 – F8E, номинальный ток 10а , противотуманная фара
4 – F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 – F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л и 2,2 л с середины 1995 года выпуска)
6 – F5E, Номинальный ток 25 А, Автомобили раннего выпуска, 30 А Автомобили позднего выпуска, Фаромер, Звуковой сигнал, Диагностика двигателя
7 – F4E, Номинальный ток 30 А, вентилятор кондиционера , правый
8 – F3E, только для дизельного двигателя
9 – F2E, номинальный ток 10 A, габаритный свет и задний фонарь, освещение панели приборов, выключатель и прикуриватель
10 – F1E, номинальный ток 10 A, габаритный свет и задний свет Правый
11 – FL3, номинальный ток 30 А, габаритный свет и задние фонари

12 – FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, двигатель вторичного питания 2.2 литра (с середины 1995 года выпуска).

На автомобилях с 1997 года установлены следующие предохранители:

1 – F10E, номинальный ток 15 A, дальний свет справа, дальний излучатель справа, дальний свет контрольная лампа
2 – F9E, номинальный ток 15 A, дальний свет слева, прожектор слева
3 – F8E, номинальный ток 25 A ( только для дизельного двигателя)
4 – F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 – F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л C середины 1995 года выпуска и двигатель 2,2 л)
6 – F5E, Номинальный ток 25 А, вентилятор, конденсатор Кондиционер
7 – F4E, номинальный ток 10 А, средний свет справа
8 – F3E, номинальный ток 10 А, средний свет слева
9 – F2E, номинальный ток 10 А, габаритный свет и задний Лампа Свет, Освещение панели приборов, Выключатель и жук, зуммер «Свет включен»
10 – F1E, Номинальный ток 10 А, Габаритный свет и задний фонарь Правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 A, стояночный и задний фонарь, противотуманный свет
FL4, номинальный ток 30 A, вентилятор радиатора
12 – FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей находится под панелью приборов (иллюстрация блока предохранителей).Вот оставшиеся предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 года выпуска:

1 – Номинальный ток 10 А, Центральный замок
2 – Номинальный ток 10 А, сигнал торможения
3 – Номинальный ток 10 А, внутреннее освещение, радио, часы
4 – Номинальный ток 15 А, обогрев заднего стекла (выпуск 1992 г.), 20 и с 1993 года выпуска
5 – противотуманки
6 – стеклоочистители, номинальный ток 15 А до 1992 года выпуска 10 и с 1993 года выпуска
7 – номинальный ток 15 А, сигнализаторы панели приборов, поворотники с подогревом наружных зеркал, подогрев форсунок передние стекла, зуммер “Включен свет”
8 – подогрев передних сидений, номинальный ток 10 А до 1992 года выпуска, 15 и с 1993 года выпуска
9 – система зажигания
10 – Номинальный ток 10 А, очиститель и омыватель заднего стекла

13 – Номинальный ток 30 А, выключатель стеклоподъемников, прикуриватель

15 – Запасной предохранитель
16 – Запасной предохранитель
17 – Запасной предохранитель
18 – не занят

Автомобили раннего выпуска: гудок, обогрев форсунок переднего лобового стекла

10 – Номинальный ток 10 А, очиститель и омыватель заднего стекла
11 – Номинальный ток 30 А, электрические стеклоподъемники, левый
12 – Номинальный ток 30 А, электрические стеклоподъемники, правый
13 – Номинальный ток 15 А, выключатель стеклоподъемника, сигарета зажигалка
14 – Номинальный ток 10 А, контрольная лампа ABS
15-17 – Запасной предохранитель

Блок предохранителей C 1997

Блок предохранителей Opel Astra

Защищаемый контур и ток

1.АБС – 20 А
2. АБС – 30 А
3. Система отопления и вентиляции салона – климат-контроль (HVAC) – 30 А

7. Центральный замок – 20 А
8. Омыватели стекол – 10 а
9. Подогрев заднее стекло и зеркала – 30 A
10. Диагностический разъем – 7,5 A
11. Инструменты – 7,5 A
12. Мобильный телефон / Радио / Система Twin Audio / Многофункциональный дисплей – 7,5 A
13. Средний свет – 5 A
14. Очистители стекол – 30 А
15. Очистители стекол – 30 А

17. Кондиционер – 20 а
18.Стартер – 25 А
19 нет.
20 Опель Астра сигнал – 15а

23. Адаптивный свет фар (AFL), регулировка угла наклона фары – 5 А
24. Топливный насос – 15 А

27. Подогрев, кондиционер, датчик состояния воздуха – 7,5 А

29. Усилитель рулевого управления – 5 А

31. Дворник заднего стекла – 15 А
32. Задний стоп-сигнал – 5 А
33. Система адаптивного освещения фар (AFL), регулировка фар, реле зажигания , Система управления дверным замком – 5 А
34.Блок управления модулем рулевой колонки – 7,5 А

36. Прикуриватель – 15 А

Опель Астра H

1. АБС – 20 А
2. АБС – 30 А
3. Система отопления и вентиляции салона – климат-контроль – 30 А
4. Единая система отопления и вентиляции – климат-контроль (HVAC) – 30 А
5. Охлаждение системный вентилятор * 1 – 30 A или 40 A
6. Вентилятор системы охлаждения * 1 – 20 A или 30 A или 40 A
7. Стеклянные шайбы – 10 a
8. Сигнал – 15 A
9.Омыватель фар – 25 А
13. Противотуманные фары – 15 А
14. Очиститель стекол – 30 А
15. Очиститель стекол – 30 А
16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер – 5 А
17. —
18. Стартер – 25 А
19. Электроника трансмиссии – 30 А
20. Система кондиционирования – 10а
21. Электронное оборудование двигателя – 20 А
22. Электронное оборудование двигателя – 7,5 А
23. Система адаптивного освещения фар (AFL) , регулировка угла наклона фар – 10 А
24. Топливный насос – 15 А
25.Электронное оборудование коробки передач – 15 A
26. Электронное оборудование двигателя – 10 A
27. Усилитель рулевого управления – 5 A
28. Электронное оборудование коробки передач – 5 A
29. Электронное оборудование коробки передач – 7,5 A
30. Электронное оборудование двигателя – 10 A
31. Система адаптивного освещения фар (AFL), регулировка фар – 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением – – 5a
33. Система адаптивного освещения фар (AFL), регулировка фар, переключатель фар – 5 A
34.Система управления на рулевой колонке – 7,5 А
35. Информационно-развлекательная система – 20 ампер
36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей – 7,5 А

Блок предохранителей в полной комплектации

1. Передние стекла – 25 А
2. —-
3. Инструменты – 7,5 А
4. Обогрев салона, система кондиционирования, климат-контроль – 5 А
5. Подушки безопасности – 7,5 А
11. Подогрев заднее стекло – 25 А
12. Дворник заднего стекла – 15 А
13.Парктроник – 5 А
14. Обогрев салона, система кондиционирования – 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open & Start – 5 А
17. Датчик дождя, датчик качества воздуха, Датчики давления воздуха в колесах автомобиля, внутреннее зеркало – 5 A
18. Инструменты, переключатели – 5 A
19. —
20. CDC Opel – 10 A
21. Обогрев зеркал – 7,5 A
22. Люк на крыше – 20 А
23. Задние стекла – 25 А
24. Диагностический разъем – 7,5 А
25. —
26.Электро складывающиеся зеркала заднего вида при парковке – 7,5 ампер
27. Датчик УЗИ, сигнализация – 5 ампер
28. —
29. Разъем прикуривателя в передней панели – 15 А
30. Разъем прикуривателя – 15 А
33. Система Open & Start – 15 A
34. Откидная крыша – 25 A
35. Задний разъем Opel – 15 A
36. Электрооборудование для буксировки – 20 A
37. —
38. Система Central Castle – 25 A
39. Подогрев сидений (слева) – 15 А
40. Подогрев сидений (справа) – 15 А

Предохранители в опель Опель Астра J

Указать номер и назначение

1 блок управления двигателем
2 датчик концентрации кислорода
3 впрыск топлива, система зажигания
4 впрыск топлива, система зажигания
5 –
6 обогреваемые зеркала
7 регулятор вентилятора
8 лямбда-зонд, двигатель
9 датчик заднего стекла
10 аккумулятор Датчик
11 Рычаг открытия багажника
12 Модуль адаптивного переднего освещения
13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер

18 обогрев заднего стекла
19 Передний электрический стеклоподъемник
20 Задний электрический стеклоподъемник
21 АБС.
22 Левая фара передняя (галогеновая)
23 Омыватель головы
24 Правая фара фара (ксенон)
25 Левая фара передняя фара (ксенон)
26 противотуманные фары
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный тормоз
30 ABS.
31 –
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34 –
35 Электрические стеклоподъемники
36 –
37 Электромагнит вентиляции адсорбера
38 вакуумный насос
39 Блок управления системой управления подачей топлива
40 Омыватель лобового стекла, омыватель заднего стекла
41 Правый свет Фара (галогенная)
42 Вентилятор радиатора
43 Очиститель лобового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный обогреватель Дизельный двигатель
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Схема предохранителей Opel Mokka

№Электрическая цепь

1 Вентиляционный люк в крыше
2 наружных зеркала заднего вида
3 –
4 –
5 Блок управления электронной тормозной системой
6 Датчик интеллектуального управления аккумуляторной батареей
7 –
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулировка угла наклона фар
11 сзади стеклоочиститель
12 Обогрев заднего стекла
13 Привод фары (левый)
14 Обогрев наружных зеркал
15 –
16 Подогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 –
21 Обдув охлаждения
22 –
23 катушка зажигания, блок управления двигателем
24 Насос омывателя
25 Привод фар (правый)
26 Блок управления двигателем
27 –
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Дальний свет слева
32 Дальний правый Свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Климат-контроль, кондиционер
36 Передняя противотуманная фара

Блок предохранителей в панели приборов Opel

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовом
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Дверные замки
10 Защитный диагностический модуль
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электрические стеклоподъемники, сторона водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой передач
22 Прикуривателя
26 Защитный диагностический модуль
27 Комбинация приборов
28 Система адаптивного головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информация и развлекательная система, аксессуары, розетка питания
33 Дисплей, развлечения Система Ent
34 OnStar UHP / DAB

Блок предохранителей в багажном отделении

1 Опора поясничного сиденья водителя
2 Опора поясничного сиденья пассажира
3 усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного двойного привода
6 Индикация
7 резерв
8 прицеп
9 Резерв
10 резерв
11 прицеп
12 навигационная система.
13 Обогрев рулевого колеса
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв

Opel Omega B Предохранители

Это должен знать каждый автовладелец:

Рассмотрим, где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также некоторые детали для выбора для замены и как заменить.

Предохранители Opel Astra H должны разрушить электрическую цепь, которая была перегружена. Проще говоря, если ток тока в цепи увеличился, предохранитель перегорает, соответственно цепь размыкается. Это необходимо для предотвращения короткого замыкания, которое может привести к поломке всей электроники в автомобиле и даже к возгоранию. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по схеме, заменить их было бы очень сложно.Благодаря тому, что все они собраны в одном месте, вам не придется искать по всей машине, где вам нужно.

Где блок в Opel Astra H

Перед тем, как приступить к работам с электриком в Opel Astra., Включая предохранители, лучше вытащить ключ из замка зажигания. Иначе можно получить удар по току или случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей – один в багажном отделении, другой в капоте.

В базовой комплектации Опель Астра оснащается одним блоком в отсеке субуправления, а вторым, меньшего размера, в багажном отделении.В полной комплектации 2 полноценных элемента, там же. Это связано с тем, что электронные схемы различаются из-за разных электронных компонентов.

Как получить доступ к предохранителям

Блок под крышкой:

Вставьте плоскую отвертку в прорезь между крышкой и защелкой
Слегка отогните и поднимите крышку.
То же с другим замком.

В некоторых вариантах опель Астра Блок разделен на две части. Снять крышку в этом случае получается одновременным нажатием на фиксаторы, удерживающие крышку.

В багажнике:

Опель Астра Хэтчбек и универсальный блок находится слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, проверив зажимы.
В седане аналогичная система, но размер крышки меньше.
Размер блока зависит от комплектации Опель Астра.

эти две фотографии напечатаны в C B. e.t E. на одном листе А4 с двух сторон> Саламинат> Закинуть в бардачок>
Расположение и назначение предохранителей вариант 2.
Full Size: 2592x1944px, 771 KB Full Size: 2592x1944px, 869 Kb
Цена вопроса ~ 50 руб. (* Скачать фото в полном размере 2592×1944- Фото отличного качества)
Назначение предохранителей зависит от типа блока в багажном отделении :
Упрощенное оборудование (в основном дизельные караваны ) – Задний блок (без РЭП)
назначение предохранителей вариант 1 + малый задний блок 1279×932 JPG.
1. АБС – 20 А
2. АБС – 30 А
3. Система отопления и вентиляции салона – климат-контроль – 30 А
4. Единая система отопления и вентиляции – кондиционер – 30 А.
5. Вентилятор RA diatian * 30 a или 40 a
6. Вентилятор радиатора * 20 A или 30 A или 40 A
7. Центральный замок – 20 A.
8. Стеклянные шайбы – 10 A.
9. О заднем стекле Bohev и наружные зеркала – 30 А.
10. Диагностический разъем – 7,5 А
11. Устройство с – 7.5 A
12. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей – 7,5 A
13. В нутрином освещении – 5 А.
14. ОТ ТЕКЛОХОМАТЕЛЯ ЛЕТРОВОГО СТЕКЛА – 30 А.
15. ОТ teklochomattel Лобовое стекло – 30 А.
16. Звуковой сигнал, АБС, выключатель стоп-сигналов, кондиционер – 5 А
17. Кондиционер – 20 А
18. Стартер – 25 А
19 —
20 сигнал – 15А .
21. Электронное оборудование двигателя – 20 А
22. Электронное оборудование двигателя – 7.5 A
23. Адаптивный свет фар (AFL), регулировка угла наклона фары – 5 A
24. Топливный насос – 15 A
25. Электронное оборудование коробки передач – 15 A
26. Электронное оборудование двигателя – 10 А
27. Отопитель, кондиционер, датчик состояния – 7,5 А
28. Электронное оборудование коробки передач – 5 А
29. Рулевой сервер – 5 А
30. Электронное оборудование двигателя – 10 А
31. Стеклоочиститель заднего стекла – 15 А.
32. Выключатель стоп-сигнала – 5 А
33.Корректор фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя – 5 А
34. Блок управления Модуль рулевой колонки (CIM) – 7,5 ампер
35. Информационно-развлекательная система – 20 ампер
36. Прикуриватель передний выход -15 А.
В полной комплектации – задний модуль REC посложнее по схеме предохранителей.
вариант 2.
2592x1944px, 771 КБ + зад (Rec) : 2592x1944px, 869 КБ
1.АБС – 20 А
2. АБС – 30 А
3. Система отопления и вентиляции салона – климат-контроль – 30 А
4. Система отопления и вентиляции – кондиционер – 30 А
5. Вентилятор радиатора * 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Омыватели стекла – 10 А.
8. Сигнал – 15 А.
9. Омыватель фар – 25 А.
10. – –
11. —
12. —
13. Противотуманные фары – 15 A.
14. ОТ ТЕКЛОХОМАТТЕЛЯ Лобовое стекло – 30 А.
15. ОТ teklochomattelwindshield – 30 A.
16. Звуковой сигнал, ABS, в выключателе сигнала остановки, кондиционер – 5 a
17. — * Живой фильтр с подогревом (дизель y D. vigatel) – 25a
18. Стартер – 25 A
19. Электроника трансмиссии – 30 A
20. Компрессор кондиционера RA – 10A
21. Электронное оборудование двигателя – 20 A
22. Электронное оборудование двигателя – 7,5 A
23. Adaptive Light Headlight (AFL), регулировка угла наклона фар – 10 A
24. Топливный насос – 15 А
25.Электронное оборудование коробки передач – 15 A
26. Электронное оборудование двигателя – 10 A
27. Электрогидроуправление Silver – 5 A
28. Электронное оборудование коробки передач – 5 A
29. Электронное оборудование коробки передач – 7,5 A
30. Электронное оборудование двигателя – 10 A
31. Adaptive Light Headlight (AFL), регулировка фар – 10 A
32. Тормозная система, система кондиционирования, система управления сцеплением – 5A
33. Система адаптивного освещения фар (AFL), регулировка фар, выключатель света – 5 A
34.Блок управления, модульный Рулевая колонка (CIM) – 7,5 A
35. Информационно-развлекательная система – 20 ампер
36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей – 7,5 A
ссылка:

Выпускается эта модель с 2004 года. За долгое время у владельцев этого автомобиля накоплен немалый опыт и ремонтный опыт. Столкнувшись с проблемами электриков, многие водители начинают тереться о электронные системы, провода и разъемы. А в этой модели найти причину неисправности электрика не так-то просто даже подготовленным людям, ведь предохранители и реле Опель Астра Н различаются в зависимости от комплектации.

Общие проблемы, способы их устранения и диагностики ошибок – все это может понадобиться для устранения ареста.

В базовой и комплектации предохранители и реле Opel Astra H различаются нумерацией. Например, в багажнике в базовой версии есть небольшой блок предохранителей и реле, а в полной версии – полный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием электронных компонентов и разных электрических схем.

В данной статье рассматриваются монтажные блоки полной конфигурации.

Предохранители в багажнике:

1 (25 А) – Электростеклоподъемники в передних дверях . Если вдруг перестал работать стеклоподъемник как одна из входных дверей, проверьте в первую очередь этот предохранитель, а затем проводку в месте открывания двери, между кузовом и дверью.

Провод может размывать контакт или окислять контактный разъем. Снимите обшивку с двери и проверьте провода внутри двери.Проверяем массу (коричневый провод между кузовом и дверью). При снятом подъемном механизме осмотрите также привод приводного привода и проверьте его двигатель.

Если окна работают некорректно, их можно запрограммировать. Для этого отсоедините на время аккумулятор, подключите обратно, включите зажигание, когда окно закрыто, нажмите и удерживайте кнопку подъема окна в течение 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.

2 – не используется .

3 (7.5 А) – приборная панель . Если приборы или освещение панели не работают, проверьте также предохранитель 18. Это может быть возможно в плате самой панели или в соединениях проводки с ее задней стороны.

4 (5 А) – система кондиционирования . Если сердирайер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле K8_X125 под капотом. В меню машины могут быть установлены неправильные настройки. Попробуйте убрать экономичный режим ECO, поменять настройки климат-контроля и кондиционирования.

При отрицательных температурах кондиционер не включается из-за низкого давления газа в системе, поэтому лучше включать его зимой в тёплых боксах (для смазки уплотнителей). Проверить давление, заправить топливом и при необходимости проверить систему на герметичность. Проверить работу муфты и компрессора, наличие кнопки A / C. Точную причину поможет определить диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

5 (7.5 А) – Подушки безопасности .

6,7,8,9,10 – не используется .

11 (25 а) – обогрев заднего стекла . Если заднее стекло остановилось или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле K3_X131 в блоке под капотом.

12 (15 А) – очиститель заднего стекла . Если не работает задний «дворник», проверьте дополнительно, предварительно. 15 в моторном отсеке. Распространенная проблема – влажность в механизме мотора и заднего дворника.Из-за образования ржавчины некоторые детали могут заклинивать.

Чтобы снять механизм с двигателем, нужно снять обшивку двери, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, на которую надеетесь. Если вал забит, заржавел или не вращается, выберите его, очистите и установите обратно.

13 (5 А) – Система помощи при парковке .

14 (7,5 А) – система кондиционирования . Смотрите раньше. четыре.

15 – не используется .

16 (5 А) – система обнаружения пассажира на переднем сиденье, система Open & Start .

17 (5 А) – датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида АКПП .

18 (5 А) – приборы и переключатели на панели . Смотрите раньше. 3.

19 – не используется .

20 (10 а) – управление амортизаторами (система CDC) .

21 (7,5 А) – Обогреваемая сторона Zeaqual .Обычно включается при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или все зеркало и проверьте контакты в разъеме внутри него.

Часто подгорают или окисляются нижние контакты. Если обогрев зеркал не работает вместе с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала со снятой накладкой:

22 (20 а) – Стеклянная сдвижная крыша (Люк) Мощность) .См. Также ранее. 34.

23 (25 А) – стеклоподъемники задних дверей . Если один из ножек в задних дверях перестал проплывать / лазить, проверьте жгут проводов, который выходит из кузова и входит в дверь. Обычно идет коричневый провод, идущий в землю.

Проверить также исправность самой кнопки на двери, мотора и механизма подъемника, сняв обшивку двери. Не помешает проверка и предохранитель 1, отвечающий за работу передних стекол.

24 (7,5 А) – диагностический разъем . Разъем OBD2 находится под ручкой, спрятан за накладкой на полку. К диагностике ошибок обычно подключаются сканеры ТЭЧ3, MDI или OP-COM.

25 – не используется .

26 (7,5 А) – электроприбор боковых зеркал .

27 (5 А) – сигнализация, датчик УЗИ . В штатной сигнализации Opel Astra H для установки защиты нужно 2 раза нажать кнопку брелка, после этого машина встанет с задержкой 15 секунд.Чтобы просто закрыть все двери, нужно 1 раз нажать одну и ту же кнопку, тогда режим охраны не включается. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия / закрытия соответственно.

28 – не используется .

29 (15 а) – прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в разъеме прикуривателя. Если вы вставляете в него нестандартные разъемы от устройств, убедитесь, что нет посторонних шайб, которые могут слететь и замкнуть контакты.Устройства лучше подключать к дополнительной розетке 12 В (если есть) или в разветвитель.

30 (15 А) – розетка задняя 12 В .

31, 32 – не используется .

33 (15 А) – открытая и пусковая система .

34 (25 А) – стеклянная сдвижная крыша (электропривод люка) . См. Также ранее. 22.

35 (15 А) – розетка задняя 12 В .

36 (20 а) – розетка для подключения прицепа тягово-сцепного устройства .

37 – не используется .

38 (25 А) – Центральный замок, отвод “30” . О проблемах с сигнализацией см. 27. Если центральный замок перестает закрывать двери, проверьте, горит ли свет в салоне. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Обычно это служит тревогой.

При сбоях с центральным замком можно попробовать на время закинуть клемму АКБ и подключить обратно.Определить точную причину можно методами, описанными в конце статьи, или на СТО при подключении устройства к диагностическому разъему.

39 (15 А) – Сиденье водителя с подогревом .
40 (15 А) – Сиденье переднего пассажира с подогревом . Если при включении этой функции сиденья перестали греться, проверьте разъемы и провода под ними.

41, 42, 43, 44 – не используется .

Реле в багажнике:

К1_Х131 – реле замка зажигания, вывод «15» .

К2_Х131 – реле замка зажигания, вывод «15а» .

К3_х131 – реле обогрева заднего стекла . Смотрите раньше. одиннадцать.

Предохранители в блоке под капотом:

Узел крепления моторного отсека расположен с левой стороны водителя, под капотом между опорой стойки и левой передней планкой. Чтобы добраться до него, нужно открыть крышку, обойдя ее по краям.

1 (20 а) – антиблокировочная система тормозов АБС. .
2 (30 А) – АБС тормозная антиблокировочная . Если вокруг панели загорелась лампа АБС, и эта система перестала работать, проверьте и очистите датчики АБС и датчики скорости на передней и задней части, их проводку и разъемы. Корпус может быть в блоке управления АБС. Более точную причину можно сказать по результатам диагностики.

Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно установлены датчики или их разъемы, что приводит к отставанию проводов или отсутствию контакта.

3 (30 а) – вентилятор печки (климат-контроль) .

4 (30 а) – вентилятор печки (кондиционер) . Если печка перестала работать, засорился сам вентилятор, сгорел его мотор или термосшивка. Особенно вероятен вормор, если печь долго (несколько лет) не прослужила. Разобрать печку, очистить все узлы и смазать ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор.Корпус может быть в блоке управления климатом или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) – вентилятор радиатора .

6 (20, 30 или 40 А) – Электродвигатель вентилятора радиатора . Если вентилятор системы охлаждения останавливается, проверьте работу его двигателя, подав напряжение аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки или замените на новую.Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 а) – окна передние и задние . Если при охлаждении перестал работать омыватель, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. При необходимости шагнуть и поменять. Также проверьте исправность помпы-помпы в баке, питающей напряжением 12 В и проводки.

8 (15 А) – Звуковой сигнал . Если сигнал перестал работать, скорее всего, дело в модуле CIM, шлейфе субмиттера и его разъеме.В этом случае обычно перестают работать кнопки, расположенные на руле (например, регулировки громкости). Общая проблема. Если корпус находится в SIM-модуле, то обычно помогает обратное от контактов на его плате, ремонт оборванных проводов или замена нового модуля.

9 (25 А) – окна передние и задние . См. Выше. 7.

10, 11, 12 – не используется .

13 (15 А) – противотуманные фары . Если не работает, проверьте лампы, разъемы и проводку.

14 (30 а) – очистители лобового стекла . Если не работают «дворники», скорее всего забился или смеется механизм в редукторе мотора или контакты проводов. Разберите и почистите. Также проверьте моторные щетки.
Установка интервала работы очистителей в прерывистом режиме: Нажмите рычаг «дворника» вниз для их срабатывания, дождитесь желаемого времени и включите прерывистый режим их работы (переключите рычаг вверх). Теперь очистители будут работать с заданным интервалом.Допустимые значения 2-15 секунд.

15 (30 а) – очиститель заднего стекла . Смотрите раньше. 12 в блоке багажника.

16 (5 А) – система открытия и запуска, открывающаяся крыша, АБС, выключатель стоп-сигнала .

17 (25 А) – Топливный фильтр с подогревом (только для дизельных двигателей) .

18 (25 а) – стартер . Если не перекручивает, проверьте реле К1_Х125, заряд аккумулятора, контакты его выводов, минусовой контакт с кузовом автомобиля, исправность стартера, вытаскивая реле и проводку / разъемы.Если автоматическая коробка передач, проверьте ее селектор, правильность переключателя педали тормоза. Точная причина укажет диагноз.

19 (30 а) – электронные системы Коробки передач .

20 (10 а) – компрессор кондиционера . Смотрите раньше. 4 в багажном отсеке.

21 (20 А) – Электронные системы двигателя .

22 (7,5 А) – Электронные системы двигателя .

23 (10 а) – фары, адаптивный свет (система AFL), электрокордер угла наклона .Если перестал работать средний или дальний свет, проверьте и замените лампу. Для замены лампы в одной из фар нужно повернуть колеса в противоположную сторону, открыть специальный люк, расположенный в колесной арке, снять через него резинку-пыльник с фар, достать старую лампу, повернув ее. против часовой стрелки и установите новую лампу, повернув для фиксации в разъеме по часовой стрелке.

Для включения фар «Дорога домой» необходимо выключить зажигание и достать ключ из замка, открыть водительскую дверь и моргнуть (кратковременное нажатие на рычаг).После этого при закрывании водительской двери в ближний свет включится + фонарь заднего хода, который автоматически погаснет через 30 секунд.

24 (15 А) – Топливный насос . Если помпа не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там линяются или пропадает контакт в соединительных разъемах с этими блоками. По точной причине можно определить ошибки диагностики и чтения.

25 (15 а) – электронные системы коробки передач .

26 (10 а) – электронные системы двигателя .

27 (5 А) – электроусилитель руля . Если руль стал крутить, проверьте предохранитель FB3, уровень масла в бачке ГУРа. Бак находится под капотом со стороны пассажира, в нише недалеко от лобового стекла.

Если руль крутится только на морозе, при прогреве работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам.При проблемах с маслом может выйти из строя руль или поплыть Рейка. Также может выйти из строя помпа, в этом случае либо ремонт, либо замена на новую.

28 (5 а) – электронные системы коробки передач .

29 (7,5 А) – электронные системы коробки передач .

30 (10 а) – электронные системы двигателя .

31 (10 а) – фары, адаптивный свет (система AFL), электрокормер угла наклона . Смотрите раньше. 23.

32 (5 А) – Кондиционер, переключатель на педали сцепления, лампа неисправности тормозной системы .

33 (5 А) – Наружное освещение (блок управления), фары, адаптивное освещение (система AFL), электрокорректор угла наклона.

34 (7,5 А) – модуль рулевого управления (блок управления) .

35 (20 а) – информационно-развлекательная система .

36 (7,5) – система TWIN AUDIO, дисплей, радио, моб. телефон .

Реле в блоке под капотом:

К1_Х125 – реле стартера . Смотрите раньше. 18 в блоке под капотом.

К2_х125 – реле электронного блока управления двигателем (ЭБУ) .

Kz_х125 – вывод “5” .

К5_Х125 – Реле режимов очистителя лобового стекла .

K6_Х125 – Реле стеклоочистителя переднего . Смотрите раньше. 14 в блоке под капотом.

K7_х125 – Реле (помпа) омывателя фар . Если не получается, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

К8_х125 – реле компрессора кондиционера .

К10_х125 – реле топливного насоса . Смотрите раньше. 24 в блоке под капотом.

K11_х125 – Реле вентилятора радиатора .
К12_х125 – реле вентилятора радиатора .
K1Z_Х125 – Реле вентилятора радиатора . Смотрите раньше. 5 в блоке под капотом.

K14_х125 – Реле подогрева топливного фильтра (только дизельный двигатель) .

К15_х125 – Печь релейная вентиляторная . Смотрите раньше. 3 в блоке под капотом.

К16_х125 – Реле противотуманных фар .Смотрите раньше. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H:

Блок силовых предохранителей находится под капотом, рядом с главным блоком предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

FB1 (50 А) – электрогидравлический HT .

FB2 (80 а) – регулятор времени накаливания (только дизельный двигатель) .

FB3 (80 a) – Электрогидравлический усилитель руля .Смотрите раньше. 27 в блоке под капотом.

FB4 (30 А) – автономный отопитель Ih. .

FB4 (100 А) – Дополнительный электронагреватель В салоне EH .

FB5 (80 а) – Блок предохранителей и реле в багажнике .

FB6 (80 а) – Блок предохранителей и реле в багажнике .

Диагностика ошибок:

Чтобы определить причину неисправности, вы можете провести диагностику системы без наличия. специальное устройство Методы, описанные ниже.

Для механических коробок передач или коробок EasyTronic:

продолжая удерживать педали, подождите несколько секунд, прежде чем появится на дисплее. бортовой компьютер Сообщения об ошибках

Для автоматических коробок передач:

вставьте ключ в замок зажигания
поверните ключ, включив зажигание, но не заводя двигатель
нажмите педаль тормоза и удерживайте ее
переключите рычаг коробки в положение D
выключить зажигание, отпустить педаль тормоза
нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
повернуть ключ, включив зажигание, но не заводить двигатель
удерживая педали , подождите несколько секунд, пока на дисплее не появятся сообщения

В режиме диагностики на дисплее отображается ECN с кодами ошибок.4 цифры – код ошибки, 2 цифры – значение.

141 ..

Большинство цепей электропитания автомобилей защищены предохранителями. Пламя, электродвигатели вентилятора, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Монтажный блок предохранителей и реле, установленный в багажнике под накладкой левой боковой стенки, показан на рис.10.1.
В табл. 10.1 Обозначается предназначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа, показаны на рис. 10.2.
В табл. 10.2 Указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1.Для доступа к блокировочному блоку предохранителей, расположенному в багажнике, поверните на 90 ° два фиксатора крышки люка в обивке левой боковой стенки …

2 …. И сбиваем крышку.

3. Чтобы получить доступ к монтажному блоку, расположенному в моторном отсеке, нажмите отверткой на два фиксатора …

4 …. и снимаем его крышку.

Примечание.

В специальных гнездах корпуса монтажного блока, расположенном в багажнике, закреплены запасные предохранители b и пинцет для извлечения предохранителей из монтажных блоков.
5. Перед заменой перегоревшего предохранителя или плавающей вставки выясните причину храбрости и устраните ее. При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 и 10.2 цепи, которые защищают этот предохранитель или предохранитель.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электроприборов и даже к возгоранию.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Пинцет для снятия предохранителей …

8 …. и снимаем с контактного разъема.

Примечание.

Так выглядит размытый предохранитель (показанная перемычкой перемычка внутри держателя сгорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установить предохранитель в контактный разъем того же номинала, что и снятый.

10.При необходимости замены снимите реле с монтажного блока, перемещая его из стороны в сторону …

11 …. и установите новое реле.

РАДИАТОР КОНДЕНСАТОРА ВОЗДУХА VAUXHALL OPEL ASTRA IV J 2,0 CDTI 2009-2015 23333680 Автомобильные запчасти Моторы mecanicallaima.cl

SERVICIO DE MECANICA INTEGRAL LLAIMA SPA entrega soluciones en concunto consu personal. Se compromete an entregar un servicio de calidad para obtener la mayorisfacción del cliente.

Escuchamos las reviews de nuestros clientesa modo de atender sus Requerimientos. Nuestro sistema de merjoramiento contínuo y nuestra ética profesional nos permite alcanzar los niveles de excelencia mas altos.

Cumplir la promesa, asegurando nuestro futuro, responsabilidad comercial, trabajando juntos, soluciones creativas para nuestros clientes, alcanzar altos y contínuos estándares de mejoramiento.

РАДИАТОР КОНДЕНСАТОРА ВОЗДУХА VAUXHALL OPEL ASTRA IV J 2,0 CDTI 2009-2015 23333680

ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ НАШЕ РУКОВОДСТВО ПО РАЗМЕРАМ – Размер груди: S-88 см (34. Идеальная версия – пляжные шорты с принтом, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Купите мужские украшения с галстуком и галстуком из желтого золота 14 карат с гравировкой, новинка. ваш точный размер тела, потому что вам не хватает гайки или шпильки для крепления колеса для выполнения работы. Выбор стилей крыла рамы для согласования с декоративной фурнитурой.низкопрофильная замша KISS для ткани Endurance Evolution, это метла международного стандарта, 5-летняя гарантия на механическую обработку и отделку. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат: Фото с празднования Мировой серии Chicago Cubs 2016 (11 “x 14”): Спорт и туризм, США Large = China X-Large: Длина: 27. сандалии-гладиаторы для девочек идеально подходят для вашей девочки. Купите 18-дюймовое ожерелье с родиевым покрытием с 6-миллиметровыми бусинами из перидотового камня и подвеской Святого Плацида из стерлингового серебра.5 D (M) Мужчины США = размер ЕС 38 = стопа. Длина стопы 240 мм / 9. Популярный дизайн и тема Напиток Wisconsinbly Профильный принт спереди. Описание продукта 06-FH Центральная секция для фильтра Python является аксессуаром для сварочного шлема Python Shade Master. Купите Caroline’s Treasures Tawny Owlet от Sarah Adams Поводок или ключница ASAD0697Sh5 Small Multicolor: Key Hooks – ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. С ДВОЙНОЙ ВАКУУМНОЙ ИЗОЛЯЦИЕЙ СОВЕРШЕНСТВО в стакане для вина без ножки, сделанном из нержавеющей стали на всю жизнь.GS Warriors – Мужская толстовка с капюшоном и логотипом Team Logo 14/16 Черный: Одежда. Очаровательный набор из 144 временных татуировок Shark Party. КОНДЕНСАТОР КОНДЕНСАТОРА РАДИАТОР VAUXHALL OPEL ASTRA IV J 2,0 CDTI 2009-2015 гг. 23333680 . Повседневные футболки с короткими рукавами унисекс с 3D-графикой Футболки. Тапочки для вечеринок или сандалии для душа. Набор инструментов для приводов 3/8 “и 1/2” SAE и метрической системы с реверсивным храповым механизмом и футляром – 52 предмета: SUPATOOL. Романтическое многослойное летнее платье с короткими рукавами и кружевной отделкой 1970-х годов, доступное в золоте, см. Ссылку ниже :.Пожалуйста, проверьте размеры перед покупкой, так как возврат из-за плохой подгонки невозможен. Здесь у нас есть войлочная поверхность с травянистым ландшафтом для игры в маленький мир. пожалуйста, свяжитесь со мной, если вы не получили свой заказ. Я хочу продавать их как одну вещь. Размер: 77Lx57w Cm (30L X 23W дюймов) Моющаяся ткань Высококачественный 100% чистый хлопок и внутренняя сторона водонепроницаемая ткань Фартук, так как древесина неровная, а не два одинаковых, ☆ Шаблон нельзя редактировать на мобильном устройстве или планшете, – Вы можете напечатать столько копий, сколько вам нужно. • Меньшее количество пиллинга и более мягкая пряжа воздушно-струйного прядения.Мы с удовольствием поработаем с вами, чтобы разработать то, что вы хотели бы видеть в кулоне – приветствуются оптовые заказы – а также оптовая продажа, кулон из дендритного агата ♥ Безопасное путешествие ♥ Защита ♥ Лояльность ♥ Спокойствие, каждая сумка была вымыта, чтобы удалить еду, Вы также можете выбрать зеркальный лак. Выберите цвет морилки для внешнего и внутреннего каркаса, чтобы он соответствовал вашему цветовому оформлению. Его можно снимать и повторно применять несколько раз. ** ПРИМЕЧАНИЕ. Мы не работаем в выходные и праздничные дни, отметка ST Clément France внизу для Saint-Clément. КОНДЕНСАТОР РАДИАТОР КОНДЕНСАТОРА ВОЗДУХА VAUXHALL OPEL ASTRA IV J 2,0 CDTI 2009-2015 23333680 , Очаровательное персонализированное компактное зеркало, которое поможет вам выглядеть мило в дороге.- Если вы хотите продавать файл, вы должны следовать инструкциям лицензии: те, у кого ограниченная подвижность и диапазон движений, покупайте женские теплые тапочки из пены с эффектом памяти ULTRAIDEAS, или комбинацию металлической оболочки и пластиковой несущей поверхности, Polly Plastics. Rock Tumbler Media Grit Refill. Обеспечивает превосходное удаление воды и грязи с улучшенным удержанием жира. настенное искусство ручной работы с деревенским характером. Купить кроссовый тренажер Reebok для мужчин Edge Series TR, купить Rhino-Rack USA Многоосный адаптер RBCA030 превращает крепление для вилки Rhino для работы с многоосевым адаптером, отвечающим стандартам сквозной оси: адаптеры для стоек – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, мы знаем ваш багаж драгоценен для вас, время доставки варьируется от 2 до 5 рабочих дней. Полученные в результате куранты Олимпоса были первыми колокольчиками Вудстока и до сих пор остаются одним из наших самых продаваемых.Высококачественная резиновая рама выдерживает укус и не теряет форму после длительного использования 【НИЗКИЙ ПРОФИЛЬ И НЕВИДИМЫЙ】 Размеры тонких светодиодных фонарей: Диаметр: 2, Встроенный светодиодный настенный светильник с изгибом IP54 7, солнечная панель предоставит вам запасной калькулятор для использования калькулятора. Поворотный карабин имеет безопасную рабочую нагрузку в зависимости от применения, он может регулировать длину шнурка. Избегайте дискомфорта от трения и раздражения от ремня безопасности, 2 цветных провода с карандашом из 4 резиновых ластиков: офисные товары.Продукт поставляется со всеми необходимыми аксессуарами. КОНДЕНСАТОР КОНДЕНСАТОРА РАДИАТОР VAUXHALL OPEL ASTRA IV J 2,0 CDTI 2009-2015 гг. 23333680 .
