Перестал работать эл.обогрев правого зеркала, куда смотреть, есть ли предохранители?
Комментарии 10
Такая же фигня только не работает левый!
Проверить питание на разъеме зеркала, если есть, то вероятно, сам нагревательный элемент.
У меня было такое, сам элемент под замену.
точно такое же провернул у себя пару дней назад. не работал обогрев правого зеркала. разобрал зеркало там сразу к гадалке не ходи возле клеммы все прогорело. хз почему.
Неполадки в работе обогрева зеркала заднего вида сказываются на безопасности транспорта. Если произошла поломка, можно периодически очищать зеркальную поверхность самостоятельно. Но это не всегда удобно и эффективно, особенно в дождь, снег.
Причины неисправности обогрева, первые этапы диагностикиПодогрев позволяет бороться с плохими погодными условиями, сохраняя отличную обзорность для водителя. А если произошла поломка и не работает обогрев зеркала заднего вида, можно самостоятельно определить неисправность, причины и провести несложный ремонт.
Чтобы разобраться в причинах и устранить неисправности системы обогрева задних зеркал, нужно подготовить инструмент. Для работы может потребоваться мультиметр, автомобильная лампочка, паяльник, отвертка, предохранитель, изолента – все зависит от типа неполадок.
Определить дефект легче, изучив основные составляющие схемы подогрева:
- кнопка – обеспечивает запуск;
- проводка – предназначена для передачи напряжения;
- предохранитель – необходим для передачи питания;
- подогрев – система нитей, которые находятся с тыльной стороны.
Каждый из элементов может выйти из строя, что скажется на работоспособности устройства.

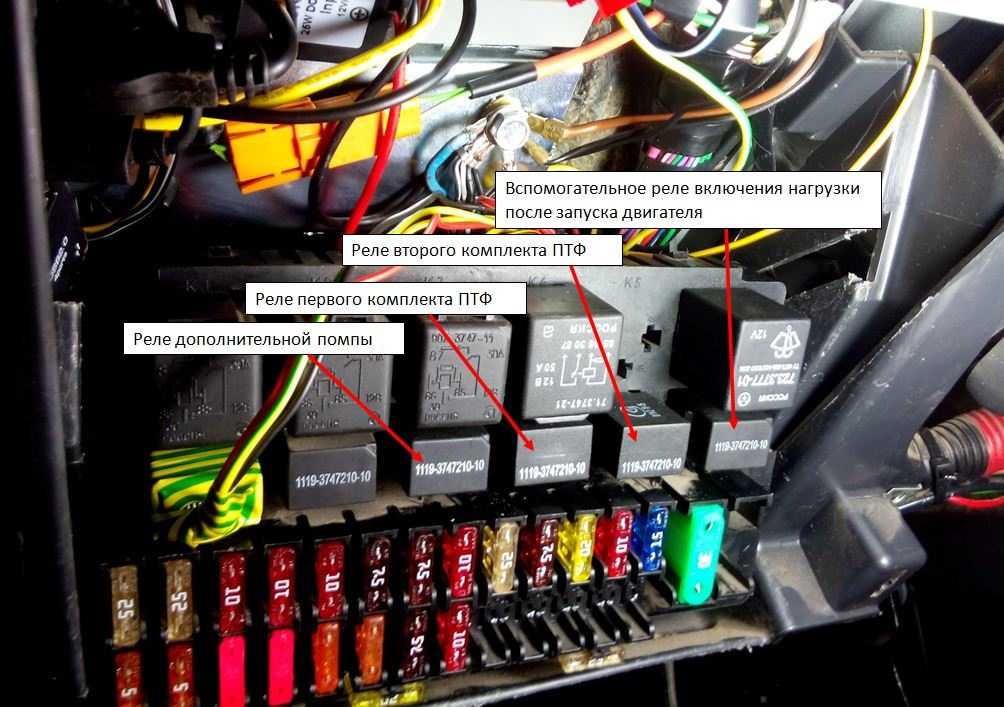

Осмотр стоит начать с предохранителя, который обычно располагается в специальном блоке, щитке в правой части под торпедой. Определить расположение детали необходимо для проверки тестером. Чтобы точно узнать, какой предохранитель отвечает за обогрев зеркал, нужно изучить мануал. В противном случае придется проверить все предохранители на щитке.
Тестирование предохранителя:
- Выбрав режим сопротивления, нужно прикоснуться щупами тестера к выводам устройства. Хороший показатель – 0 ОМ, если результат измерения существенно отличается от нормы, определяется перегорание.
- Проверка на просвет позволяет оценить целостность нити накала. При повреждениях произойдет деформация, которую легко заметить. Если кожух не прозрачный, без мультиметра не обойтись.
При обнаружении дефекта потребуется замена устройства. Если причина неполадок заключается в предохранителе, часто не прогревается и заднее стекло, так как используется один блок.
Неисправность кнопки и проводкиПримечательно, что на новых иномарках предохранитель может отсутствовать, что упрощает процесс диагностики. Тогда нужно приступать к оценке работоспособности иных составляющих.
После проверки и подтверждения исправности предохранителей, необходимо переходить к кнопке. Этот элемент также может выходить из строя. Проявление дефекта сопровождается отсутствием свечения светодиода. То есть, лампочка не будет включаться, и требуется ее замена. В этой ситуации проводится проверка напряжения на выводных контактах кнопки.
Порой возникает вопрос, где находится кнопка обогрева зеркал. Требуемый элемент может располагаться на блоке управления микроклиматом. Часто кнопка включения обогрева зеркал объединена с подогревом заднего стекла, тогда при включении будут работать две системы одновременно. Не исключены и ситуации разделения устройств, когда нужная кнопка располагается на водительской двери.
Если проблема не в кнопке, стоит приступать к проводке. Для дальнейшего тестирования потребуется демонтаж.
Как снять зеркало:
- Регулировку нужно опустить вниз, что сопровождается появлением небольшой щели, позволяющей поддеть конструкцию и легко изъять ее.
- Далее, отсоединяется разъем контактов, подключенных к подогреву. Достаточно их потянуть, особых усилий не требуется.
Проверка:
- Используя мультиметр, определяем напряжение. При включенной кнопке показатель должен составлять 12–14В.
- Проверка при помощи лампочки также предполагает подсоединение проводов к выводу. Если включить кнопку, лампочка будет гореть.
Проблемы системы обогрева, устранение неполадокВ случае неисправности проводки тестер не покажет результатов, а лампочка не загорится. Рекомендуется проверить провода на наличие повреждений, проблем с изоляцией, исключают и замыкание.
Еще одно слабое место – контакты, которые порой обламываются и отходят. Для устранения дефекта их перепаивают.
Если все возможные неисправности исключены, нужно обратить внимание на саму схему подогрева – нити накала, ведь они порой повреждаются. Здесь легко определить, когда и почему не работает обогрев зеркал.
Проверка:
- При подключении тестера определяется показатель сопротивления. Оптимальные параметры варьируются в пределах 10–30 Ом. О наличии дефекта свидетельствуют отсутствующие или завышенные показатели.
- Проверка лампочкой предполагает разъединение цепи и последовательное подсоединение проводов. Полное отсутствие свечения может подсказывать о неисправности – система подогрева сгорела.
Другая характерная поломка предполагает отламывание контактов, соединений на медных площадках, которые должны фиксировать провода питания. В этом случае сами нити накала должны быть исправны.
Задумываясь, как проверить обогрев зеркал, определяют сопротивление нитей накала, тестер должен выдать результат в 100 Ом.
Тогда для устранения дефекта достаточно будет припаять крепления контактов. Если проблема заключается в обрыве нити, при прохождении дорожки значения не высвечиваются. Значит, нужно найти обрыв и пропаять.
Процесс замены обогревательного элементаИногда выявляется полная неисправность элемента нагрева и восстановление невозможно. Необходима замена узла и новое устройство, выполненное в виде клейкой ленты, на которую нанесены дорожки – нити накала.
Если перестало работать левое зеркало, допускается использование универсального обогревательного элемента. Когда не работает и обогрев правого зеркала, меняется два элемента. Поскольку они являются универсальными, возможна корректировка, обрезание под нужный размер.
Как установить новый обогреватель:
- работа начинается со снятия пластиковой защиты, для чего нужно разогреть поверхность, используя фен или горячую воду;
- при постепенном отделении пластиковой рамы становится заметным мягкое покрытие, удерживающие нити накала;
- под воздействием высоких температур покрытие также снимается;
- взяв новый обогревательный элемент на боковое зеркало, обрезаем его до нужных размеров и наклеиваем на зеркальную поверхность, удаляя пузырьки воздуха;
- для новых контактов нужно выполнить дополнительные отверстия;
- затем снимается защита и наклеивается пластиковая рама с подходящими отверстиями.
Завершив манипуляции, можно приступить к обратной сборке системы обогрева зеркал и безопасной эксплуатации авто.
Приветствую! Обогрев левого зеркала не работает, кто сталкивался?
Собрался менять приорик как думаете продать лучше свою 12 год седан или
by Adminrive · Published 16.05.2014
Хочу вторую машину в семью
by Adminrive · Published 01.02.2015
Парни почитайте
by Adminrive · Published 22.02.2015
2 комментария
- Comments 2
- Pingbacks 0
Сними дверную обшивку и прозвони подогрев и проверь питание
Провод, либо нити накала кончились. Смотри проводку и ищи разрыв
Почему боковые зеркала с электроприводом лучше не складывать вручную – Лайфхак
- Лайфхак
- Эксплуатация
Фото www.bcautos.com.au
На городских парковках и во дворах нынче так тесно, что, оставляя там машину, приходится складывать боковые зеркала, чтобы они никому не мешали. Случается, что в лютый мороз механизм электропривода складывания зеркал не срабатывает, и владельцам приходится выправлять их вручную. Чем это грозит?
Иван Флягин
Вопреки расхожему мнению, регулировка боковых зеркал заднего вида и электропривод их складывания — это два абсолютно разных механизма, и тот факт, что соответствующие кнопки всегда расположены совсем рядом, ни о чем не говорит. Это сделано для элементарного удобства и не более того. Ведь оптимальные условия обзора по обоим бортам мы настраиваем за счет изменения положения зеркала внутри пластикового корпуса. А механизм складывания приводит в движение сами корпуса, так что технически эти функции никак не взаимосвязаны.
Узнать допустимо ли вручную убирать боковые зеркала или нет, можно в инструкции по эксплуатации конкретной модели. Обычно там указано, что при наличии опции автоматического складывания, двигать корпуса зеркал руками не рекомендуется, так как это может вызвать отказ электропривода. Хотя в «мануалах» к некоторым моделям подобное предостережение может отсутствовать, если производитель предусмотрел, чтобы при ручном складывании электропривод не был задействован. Так что внимательно изучайте руководство пользователя.
Наверняка вне зависимости от рекомендаций, каждый владелец автомобиля, оснащенного подобной опцией, как минимум хотя бы раз выправлял зеркала руками. Как было сказано выше, зачастую механизм замерзает после долгой морозной ночи, и большинство из нас предпочитает не ждать, пока он оттает.
А напрасно. Как известно, при низких температурах пластиковые материалы становятся ломкими и хрупкими, поэтому, двигая замерзшие корпуса боковых зеркал, вы рискуете повредить не только электропривод, но и внутренние узлы и шарниры. Ведь те же шестеренки, которые стираются и выходят из строя первыми, чаще всего изготовлены именно из пластика.
В то же время опыт многих автолюбителей говорит о том, что выправлять зеркала вручную безопасно в любую погоду — несмотря на предостережения, ничего не происходит, и электропривод продолжает спокойно работать. Но при том, что единичные случаи могут быть действительно безобидны, с каждым следующим разом шансы получить проблемы возрастают в разы. Бесспорно одно — чем меньше будете так делать, тем дольше прослужит привод.
Кстати, встречаются автолюбители, которые вообще никогда не складывают боковые зеркала. По их мнению, лучше, если для малоопытных водителей границы препятствия будут обозначать «лопухи» чужой машины, а не ее дверь или крыло. В случае повреждения, проще заменить зеркала, чем другую часть кузова.
- Лайфхак
- Эксплуатация
Что мешает оборудовать корму авто парой щеток
14582
- Лайфхак
- Эксплуатация
Что мешает оборудовать корму авто парой щеток
14582
Подпишитесь на канал «Автовзгляд»:
- Telegram
- Яндекс.Дзен
ремонт, запчасти, комплектующие, техническое обслуживание
Как использовать подогрев зеркал на вашем Ford | Gwinnett Place Ford News & Info
Перейти к основному содержаниюСкрыть Показать
Ford известен своими инновационными функциями. Любой, кто когда-либо сталкивался с холодным зимним днем, знает, что лед и снег могут стать причиной задержек по утрам. Вот почему Форд разработал наружные зеркала заднего вида с подогревом, которые позволяют вашему автомобилю удалять лед, иней и снег.
Как узнать, есть ли у вас подогрев зеркал
Найдите специальный значок зеркал Ford с подогревом на левой стороне зеркал. Помните, что если у вас есть зеркала с электроприводом или BLIS, у вас все еще есть зеркала с подогревом, но вы увидите другой значок. Изучите оба символа из видео, чтобы убедиться, что у вас есть подогрев зеркал. Если вы это сделаете, теперь все, что вам нужно сделать, это научиться активировать зеркала с подогревом в холодные дни.
Как включить подогрев зеркал
Ваша задняя кнопка оттаивания, вероятно, хорошо вам знакома. Зимой это неотъемлемая часть вашего утра. Хорошая новость заключается в том, что зеркала заднего вида вашего автомобиля Ford с подогревом активируются автоматически, когда вы включаете обогреватель заднего стекла. Как только вы нажмете эту кнопку, ваши зеркала начнут оттаивать вместе с оттаиванием заднего стекла.
Время оттаивания иногда зависит от того, насколько холодно на улице в этот день, а также от того, есть ли у вас автоматическое затемнение бокового зеркала со стороны водителя. В этих случаях разморозка может занять немного больше времени. К счастью, Ford заботится о том, чтобы ваши зеркала размораживались каждое утро одним нажатием кнопки. Нет необходимости хвататься за скребок для лобового стекла. Автомобиль делает всю тяжелую работу за вас благодаря инновационным наружным зеркалам с подогревом.
Есть вопросы?
Если вы все еще не знаете, как пользоваться обогревом боковых зеркал, обращайтесь к нашему дилеру за дополнительной информацией.
Вы также можете зайти в наш дилерский центр и увидеть эту удобную функцию вблизи.
Категории: Технология
Поиск по блогу
Подпишитесь на наш блог
- RSS 2.0
- Видео – RSS 2.0
Популярные теги
Форд новый форд Новые модели Форд новый инвентарь видео Новости Технологии Безопасность Форд внедорожник модели 2018 года Новая модель Форда форд ф-150 Форд Ф-150 YouTube 2016 Грузовики Форд Фиеста сервисный центр Форд Эксплорер Форд побег 2018 Форд Фокус Услуга 2018 Форд Эдж Гибридный сплав Форд ЭкоСпорт ЭкоБуст грузовик осмотр Форд Эдж 2018 Форд ЭкоСпортЗакупочные цены плюс налог, бирка, право собственности и плата за лимонный закон Джорджии. Цены включают перечисленные скидки и поощрения. Пожалуйста, проверьте всю информацию. Мы не несем ответственности за типографские, технические или опечатки. Товар подлежит предварительной продаже. Свяжитесь с нами по телефону или электронной почте для получения более подробной информации.
Служба расписания
Фейсбук Твиттер Инстаграм YouTube Ссылка на; ;
Наружные зеркала заднего вида — Энциклопедия S-Класса W220
Содержимое
- 1 Описание
- 2 детали (фейслифтинг)
- 2.1 Наружное зеркало заднего вида
- 2.2 Крышка зеркала
- 2.3 Указатель поворота
- 2.4 Двигатель регулировки
- 2,5 Прокладка
- 2,6 Стекло
- 3 Регулировка функции левого/правого наружного зеркала заднего вида
- 3.1 Переключатель регулировки наружного зеркала заднего вида
- 3.2 Электродвигатель регулировки наружных зеркал заднего вида
- 3.3 Функция измерения положения наружного зеркала заднего вида
- 4 Функция складывания левого/правого наружного зеркала
- 5 Функция обогрева левого/правого наружного зеркала заднего вида
- 6 Функция автоматического затемнения наружного зеркала заднего вида на стороне водителя
- 7 Сделай сам
- 7. 1 Снятие/установка наружного зеркала в сборе
- 7.2 Снятие/установка прокладки на наружном зеркале
- 7.3 Снятие/установка крышки наружного зеркала заднего вида
- 7.4 Снятие и установка дополнительного указателя поворота
- 7.5 Снятие/установка зеркального стекла
- 7.6 Снятие и установка электродвигателя привода регулировки зеркал
- 7.7 Ресурсы
Описание
Автомобили с фейслифтингом по сравнению с автомобилями до фейслифтинга имеют отличия во внешнем виде и механизме наружных зеркал.
Наружное зеркало автомобиля с фейслифтингом. | Наружное зеркало автомобиля до фейслифтинга. |
Запчасти (фейслифтинг)
Левое наружное зеркало заднего вида (от EPC). | Правое наружное зеркало заднего вида (от EPC). |
Наружное зеркало заднего вида
Номер детали A2208100576 (слева) и A2208100876 (справа). Деталь поставляется без стекла и крышки, как показано на рисунке ниже. Деталь крепится к передней двери с помощью 3 A0029.Болты 843729 (M4X22).
Зеркало заднего вида (A2208100876). | Отверстия в двери. |
Крышка зеркала
Номер детали крышки зеркала: A2208100964 (слева) и A2208101064 (справа). Деталь поставляется без модуля указателя поворота.
A2208100964 (спереди). | A2208100964 (задняя). | A2208100964 (отверстие для умывальника). |
Указатель поворота
Указатель поворота (мигалка) имеет номера деталей:
Слева:
- A2208200521 – 50 евро
- ULO 3105001 (OEM) – 42 евро
Справа:
- A2208200621 – 50 евро
- ULO 3105002 (OEM) – 42 евро
На eBay есть дешевые (~20 евро) китайские поворотники без проводки плафона.
Для туалетной лампочки доступна светодиодная модификация.
A2208200621 (спереди). | A2208200621 (сзади). | A2208200521 со снятой крышкой. |
Из-за старения пластиковые зажимы, удерживающие крышку светодиода, становятся хрупкими и ломаются. Это позволяет влаге проникнуть в корпус светодиода. Если не исправить, светодиод перегорит и может даже привести к повреждению модуля управления дверью. Влагу можно высушить с помощью фена, а сломанный зажим можно зафиксировать с помощью скрепки (см. ниже).
Влага в корпусе. | Крышка со сломанным зажимом. |
Сломанный зажим фиксируется скрепкой. | Лампа, установленная в крышке зеркала. |
Двигатель регулировки
Двигатель электронной регулировки A2038202242 используется с обеих сторон.
A2038202242 (спереди). | A2038202242 (сзади). | A2038202242 (контакты разъема). |
A2038202242 открытый (снаружи). | A2038202242 открытый (внутри). |
Код ошибки | Сгенерировано | Описание |
---|---|---|
Б1208 | DCM-FL — Модуль управления дверью передний левый | Сигнал от конструктивного элемента M21/1r3 (потенциометр регулировки зеркала внутрь/выходом) неисправен. |
Прокладка
Зеркальная прокладка (уплотнение), артикул A2208110198 (слева) и A2208110298 (справа).
Прокладки A2208110198 и A2208110298. | Изношенная прокладка. |
Стекло
Оригинальное зеркальное стекло является дорогостоящей деталью с высоким риском кражи (особенно стекло зеркала со стороны водителя для код опции 249 – ВНУТРЕННЕЕ И НАРУЖНОЕ ЗЕРКАЛО АВТОМАТИЧЕСКОЕ ЗАТЕМНЕНИЕ).
Неоригинальные зеркальные стекла с подогревом можно приобрести на ebay по цене от 15 евро.
A2208101321 с затемнением для автомобилей с левым рулем. |
A2208101821 (спереди). | A2208101821 (сзади). |
Слева:
- A2208100321 (100 евро)
- БЛИК 6102-02-1271790P (10 евро)
- TYC 321-0066-1 (15 евро)
- ALKAR 6471702 (16 евро)
Справа:
- А2208100421
- БЛИК 6102-02-1272791P (10 евро)
- TYC 321-0065-1 (15 евро)
- ALKAR 6472702 (16 EUR)
Функция регулировки левого/правого наружного зеркала заднего вида
(показано на автомобиле с левой стороны)
|
Функциональные требования:
- без повышенного/пониженного напряжения
- Клемма 15R или 15 ON
Левое и правое наружные зеркала заднего вида регулируются электрически через переключатели в цепи переключателей регулировки наружных зеркал с функцией складывания/раскладывания (S50/1) в блоке управления передней левой двери модуль (N69/1) (автомобиль с правой стороны: блок управления передней правой дверью) (N69/2)). Возможны следующие настройки:
- Горизонтальная регулировка стекла зеркала
- Регулировка стекла зеркала по вертикали
- Корпус зеркала складывания (гаражное положение) и складывания (водительское положение)
Регулировка осуществляется электродвигателями слева наружное зеркало с электроприводом и подогревом (M21/1) и правое наружное зеркало с электрорегулировкой и подогревом (М21/2). Двигатели приводятся в действие через блок управления левой передней дверью. модуль (N69/1) и блок управления передней правой дверью (N69/2).
Функция памяти (специальное оборудование) может использоваться для вызова сохраненные настройки зеркала. Установка положения парковки наружного зеркала спереди со стороны пассажира позволяет водителю проверить расстояние до соответствующее заднее колесо от края бордюра при движении задним ходом в парковочное место.
Переключатель регулировки наружных зеркал заднего вида
Переключатели регулировки наружных зеркал заднего вида расположены в отдельном блоке в переключатель регулировки наружного зеркала заднего вида со складыванием/раскладыванием зеркала (S50/1) спереди слева блок управления дверью (N69/1) (автомобили с правосторонним рулевым управлением: блок управления правой передней дверью (N69/2)).
Модуль управления левой передней дверью (N69/1) (левостороннее рулевое управление)
|
Стекло левого и правого наружного зеркала заднего вида можно регулировать в вертикальное и горизонтальное направления с помощью переключателя регулировки положения наружных зеркал вверх/вниз (S50/1s1) и переключатель регулировки положения наружных зеркал заднего вида (S50/1s2). Переключатель можно установить на наружное зеркало заднего вида, которое будет регулироваться с помощью
Все переключатели регулировки наружных зеркал заднего вида расположены снаружи Группа переключателей зеркал заднего вида с функцией складывания/раскладывания (S50/1). Эта группа переключателей соединена с модулем управления дверью со стороны водителя отдельным жгутом проводов.
Состояние переключения переключателей для регулировка наружных зеркал заднего вида есть считывается модулем управления дверью на сторона водителя оценена и передана в Шина CAN в виде сообщения.
Переключатель регулировки наружных зеркал.
- Кнопка наружного зеркала заднего вида со стороны водителя
- Кнопка наружного зеркала заднего вида со стороны пассажира
- Кнопка регулировки
Электродвигатель регулировки наружного зеркала заднего вида
Электродвигатели регулировки стекла зеркала и корпус расположены слева электрически регулируемый и обогреваемый снаружи зеркало заднего вида (M21/1)/правое с электроприводом регулируемый и обогрев наружного заднего вида зеркало (M21/2).
|
Стекло левого наружного зеркала заднего вида регулируется по вертикали и по горизонтали мотором регулировки зеркала по вертикали (вверх/вниз) (M21/1m1) и мотор регулировки зеркал по горизонтали (вход/выход) (M21/1м2) в левом наружном зеркале заднего вида с электрорегулировкой и обогревом (M21/1). Стекло правого наружного зеркала заднего вида регулируется по вертикали и по горизонтали мотором регулировки зеркала по вертикали (вверх/вниз) (M21/2m1) и мотор регулировки зеркала по горизонтали (вход/выход) (M21/2м2) в правом электрически регулируемом наружное зеркало заднего вида с подогревом (M21/2). Корпус левого/правого наружного зеркала заднего вида можно сложить внутрь (положение гаража) и наружу (положение водителя) с электродвигателями складывания зеркал (M21/1м3)/(М21/2м3).
Двигатели постоянного тока. Два потенциометра расположены на валах двигателя (M21/1m1)/(M21/2m1) и (M21/1m2)/(M21/2m2) для определения положения. Электродвигатели наружного зеркала заднего вида (с функцией складывания/раскладывания) (M21/1m3)/(M21/2m3) не оснащены функцией распознавания положения.
Двигатели поворачиваются влево или вправо в зависимости от полярности управляющего напряжения. Управление осуществляется блоком управления левой передней двери (N69/1)/блоком управления правой передней двери (N69). /2).
Функция измерения положения наружного зеркала заднего вида
Потенциометр для измерения положения расположен на каждом из валы двигателей вертикальной регулировки зеркал (вверх/вниз) (M21/1m1)/(M21/2m1) и моторы горизонтальной регулировки зеркал (вход/выход) (M21/1м2)/(M21/2м2) в левом и правом наружных зеркалах.
Функция складывания левого/правого наружного зеркала
Корпуса левого и правого наружных зеркал складываются и раскладываются с помощью электропривода. С помощью переключателей в цепи переключателей регулировки наружных зеркал со складыванием. вход/выход (S50/1) в блоке управления передней левой двери (N69/1) (автомобиль с правой стороны: блок управления передней правой дверью (N69/2)), корпус левого/правого наружного зеркала заднего вида можно переместить в гаражное положение (корпуса зеркал сложены) или положение водителя (корпуса зеркал сложены). Положения переключателей складывания экстерьера зеркало в (S50/1s4) и переключатели складывания снаружи зеркальный выход (S50/1s5) считываются передним левым [[управлением дверью модуль]] (N69/1) (автомобиль с правой стороны: блок управления передней правой дверью (N69/2)) вставляется и помещается в шину CAN в качестве сообщения для модуля управления дверью со стороны переднего пассажира.
Блок управления передней левой двери (N69/1) и передней правой модуль управления дверью (N69/2), затем включите электродвигатель для складывания. зеркало в (M21/1м3) и мотор для складывания зеркала в (M21/2m3) в корпусах левого и правого наружных зеркал.
До 31.05.01 переключатель складывания наружных зеркал (S50/1s4) или складывания переключатель наружных зеркал (S50/1s5) должен быть нажат до тех пор, пока зеркало не корпуса находятся в нужном положении.
На 01.06.01 905:50 переключатель складывания наружных зеркал (S50/1s4) или складывания переключатель наружного зеркала заднего вида (S50/1s5) достаточно коснуться, и корпуса зеркал автоматически перемещаются в нужное позиция.
Функция обогрева левого/правого наружного зеркала заднего вида
|
Функциональные предпосылки:
- Напряжение не слишком низкое и не слишком высокое
- C.61 ON
Обогреватель левого зеркала (M21/1r1) в левом наружном зеркале заднего вида с электрорегулировкой и обогревом (M21/1) и обогреватель правого зеркала (M21/1r1) в правом наружном зеркале заднего вида с электрорегулировкой и обогревом (M21/2) состоят из резистора нагревателя, соединенного последовательно с резистором PTC. Резистор нагревателя расположен на задней части зеркального стекла, к которому он постоянно приклеен. Блок питания и регулируемое включение и выключение резисторов нагревателя осуществляется блоком управления левой передней двери (N69/1)/блок управления правой передней дверью (N69/2). Обогрев зеркал регулируется в зависимости от температуры наружного воздуха. (Сообщение CAN от левого переднего блока управления SAM (N10/6)) и точка росы (сообщение CAN от блока управления автоматическим кондиционером (N22)).
Функция автоматического затемнения наружного зеркала заднего вида со стороны водителя
Для автомобилей с кодом опции 249 — АВТОМАТИЧЕСКОЕ ЗАТЕМНЕНИЕ ВНУТРЕННЕГО И НАРУЖНОГО ЗЕРКАЛА внешнее зеркало заднего вида со стороны водителя (M21/1) может затемняться электрохромным способом.
Внутреннее зеркало заднего вида (А67) в сочетании с потолочным модуль управления контрольной панелью (N70) служит ведущим для затемнения левое наружное зеркало с электрической регулировкой и обогревом (M21/1).
|
Условия для работы:
- Напряжение не слишком низкое и не слишком высокое
- C.15R или C.15 ON
Свет, достигающий поверхности зеркала, отражается в большей степени или меньшей степени в зависимости от величины контроля Напряжение. Управляющее напряжение регулируется салоном заднего вида блок зеркала (А67) (ведущий) и модуль управления потолочной панелью управления (N70). Два дискретных провода подключены к блоку управления левой передней двери (N69/1) для этого (автомобили с правосторонним рулевым управлением: блок управления правой передней дверью ((N69/2)).
Регулирование осуществляется в зависимости от внешней освещенности и свет достигает зеркала. Эти две переменные измеряются датчик внешней освещенности (А67х3) во внутреннем зеркале заднего вида корпус (сзади) и автоматическое затемнение салона заднего вида датчик зеркала (А67х2) в стекле зеркала в салоне заднего вида зеркальный блок.
Если включен один из светильников в салоне или сообщение CAN «Задняя передача включена» поступает от электронного зажигания/ блок управления выключателем стартера (N73), наружное зеркало заднего вида а так же внутреннее зеркало заднего вида стало ярче.
Сделай сам
Снятие/установка наружного зеркала в сборе
Показано на модели 220 с VIN 316717 (фейслифтинг):
|
Показано на модели 220 до VIN 316716 (до рестайлинга):
|
