Проверка и замена ремня привода ГРМ Лада Приора своими руками — журнал За рулем

В соответствии с регламентом технического обслуживания автомобиля Лада Приора проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км.

Внимание! При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) может произойти контакт клапанов с поршнями из-за рассогласования взаимного углового расположения коленчатого вала и распределительных валов. Как следствие это приводит к дорогостоящему ремонту двигателя.

Поэтому рекомендуем проверять состояние ремня чаще — через каждые 45 тыс. км пробега.

С

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15–35 °С). На автомобиле с кондиционером снимаем ремень привода вспомогательных агрегатов и натяжной ролик ремня. Как выполнить эту работу, можно посмотреть в материале «Проверка и замена ремня привода вспомогательных агрегатов на автомобиле с кондиционером». После этого устанавливаем опору силового агрегата и заворачиваем винты ее крепления, не затягивая их окончательно.

Снимок

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Снимок1

Снимаем крышку.

Снимаем крышку.

Снимаем крышку.

Для осмотра ремня привода ГРМ необходимо провернуть коленчатый вал двигателя по часовой стрелке. Для этого включаем пятую передачу в коробке передач, толкаем автомобиль вперед (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса, обратная сторона — износа, обнажающего нити корда и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. ниже) ремень необходимо заменить. Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Проверяем натяжение ремня.

Снимок2

Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке до момента совмещения меток 1 на зубчатых шкивах распределительных валов с вырезами 2 на задней крышке привода ГРМ.

Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке до момента совмещения меток 1 на зубчатых шкивах распределительных валов с вырезами 2 на задней крышке привода ГРМ.

Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке до момента совмещения меток 1 на зубчатых шкивах распределительных валов с вырезами 2 на задней крышке привода ГРМ.

Если шкивы провернулись дальше, повторяем попытку, повернув коленчатый вал на два оборота.

Снимок3

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

При нормальном натяжении ремня прямоугольный выступ 2 внутренней втулки натяжного ролика должен совпасть с вырезом 1 его наружной обоймы.

При нормальном состоянии ремня и незначительном несовпадении выступа с вырезом на натяжном ролике (не более чем на половину ширины выступа) необходимо отрегулировать натяжение ремня.

Снимок11

Для этого накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

Для этого накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

Для этого накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

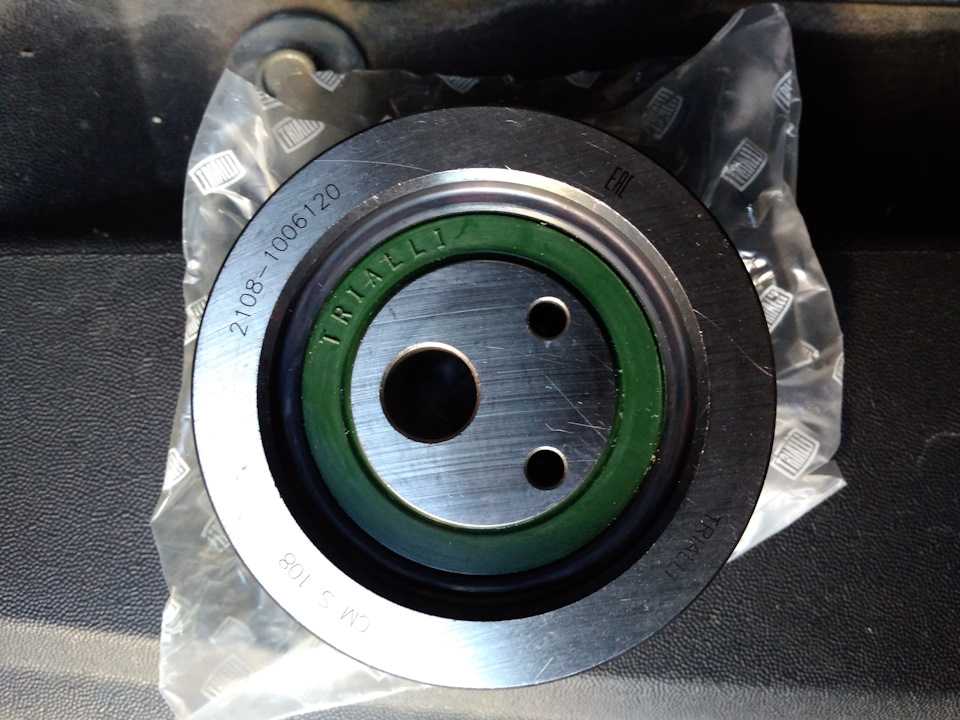

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставляем в пазы наружной обоймы ролика специальный ключ в виде двух стержней ∅4 мм, приваренных к основанию ключа (расстояние между стержнями 18 мм). Данный ключ подходит от натяжного ролика ремня привода ГРМ старого образца, устанавливаемого на переднеприводные автомобили ВАЗ.

Снимок111

Вставляем ключ в пазы обоймы ролика (для наглядности показано на снятом ролике).

Вставляем ключ в пазы обоймы ролика (для наглядности показано на снятом ролике).

Вставляем ключ в пазы обоймы ролика (для наглядности показано на снятом ролике).

Снимок1111

Для поворота натяжного ролика можно также воспользоваться щипцами для стопорных колец.

Для поворота натяжного ролика можно также воспользоваться щипцами для стопорных колец.

Для поворота натяжного ролика можно также воспользоваться щипцами для стопорных колец.

Натягиваем ремень до момента совпадения выреза наружной обоймы с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика моментом 34–41 Н·м. Чрезмерное натяжение ремня снижает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов. Недостаточное натяжение ремня приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршней с клапанами и дорогостоящему ремонту двигателя.

Проворачиваем коленчатый вал на два оборота до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ и проверяем, чтобы прямоугольный выступ внутренней втулки натяжного ролика совпадал с вырезом его наружной обоймы. При необходимости повторяем регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несовпадении положения выступа внутренней втулки натяжного ролика с вырезом его наружной обоймы (более чем на половину ширины выступа) ремень следует заменить. Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Проверка ремня была показана на автомобиле с кондиционером. Если кондиционер на автомобиле отсутствует, то ремень привода генератора следует демонтировать, как показано в статье «Проверка и замена ремня генератора Lada Priora».

Снимок0

Ключом Torx T-30 отворачиваем два винта крепления передней нижней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем два винта крепления передней нижней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем два винта крепления передней нижней крышки привода ГРМ.

Снимок0000

Снимаем крышку.

Снимаем крышку.

Снимаем крышку.

Перед снятием ремня привода ГРМ, чтобы выставить по меткам механизм газораспределения, необходимо установить коленчатый вал и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Снимок00000

Для этого головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов…

Для этого головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов…

Для этого головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов…

Снимок000

…до момента совмещения меток 1 на зубчатых шкивах распределительных валов с метками 2 на задней крышке привода ГРМ.

…до момента совмещения меток 1 на зубчатых шкивах распределительных валов с метками 2 на задней крышке привода ГРМ.

…до момента совмещения меток 1 на зубчатых шкивах распределительных валов с метками 2 на задней крышке привода ГРМ.

Если шкивы провернулись дальше, повторяем попытку, повернув коленчатый вал по часовой стрелке еще на два оборота.

Снимок000000

Для контроля положения коленчатого вала вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности показано при отсоединенных шланге системы охлаждения и колодке жгута проводов датчика температуры охлаждающей жидкости)…

Для контроля положения коленчатого вала вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности показано при отсоединенных шланге системы охлаждения и колодке жгута проводов датчика температуры охлаждающей жидкости)…

Для контроля положения коленчатого вала вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности показано при отсоединенных шланге системы охлаждения и колодке жгута проводов датчика температуры охлаждающей жидкости)…

Снимок00

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

Чтобы зафиксировать коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, просим помощника включить пятую передачу в коробке передач и нажать педаль тормоза. Головкой «на 17» с большим воротком отворачиваем болт крепления шкива привода вспомогательных агрегатов.

Снимок0000000

Снимаем шкив привода вспомогательных агрегатов.

Снимаем шкив привода вспомогательных агрегатов.

Снимаем шкив привода вспомогательных агрегатов.

Снимок00000000

Снимаем шайбу.

Снимаем шайбу.

Снимаем шайбу.

Для удобства последующей сборки перед снятием ремня можно зафиксировать шкивы распределительных валов друг относительно друга с помощью простого приспособления — клина из мягкой древесины.

Снимок000000000

Аккуратно, с небольшим усилием забиваем клин между зубьев шкивов (располагая клин вдоль волокон древесины).

Аккуратно, с небольшим усилием забиваем клин между зубьев шкивов (располагая клин вдоль волокон древесины).

Аккуратно, с небольшим усилием забиваем клин между зубьев шкивов (располагая клин вдоль волокон древесины).

Снимок0000000000

Накидным ключом или головкой «на 15» ослабляем затяжку болта крепления натяжного ролика ремня.

Накидным ключом или головкой «на 15» ослабляем затяжку болта крепления натяжного ролика ремня.

Накидным ключом или головкой «на 15» ослабляем затяжку болта крепления натяжного ролика ремня.

При этом натяжной ролик повернется и натяжение ремня ослабнет.

Снимок00000000000

Снимаем ремень со шкивов распределительных валов.

Снимаем ремень со шкивов распределительных валов.

Снимаем ремень со шкивов распределительных валов.

Сняв ремень со шкивов насоса охлаждающей жидкости и коленчатого вала, вынимаем ремень из моторного отсека.

Снимок000000000000

Маркировка ремня привода ГРМ: ширина — 22 мм, число зубьев — 137.

Маркировка ремня привода ГРМ: ширина — 22 мм, число зубьев — 137.

Маркировка ремня привода ГРМ: ширина — 22 мм, число зубьев — 137.

Внимание! После снятия ремня привода ГРМ коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание контакта поршней с клапанами.

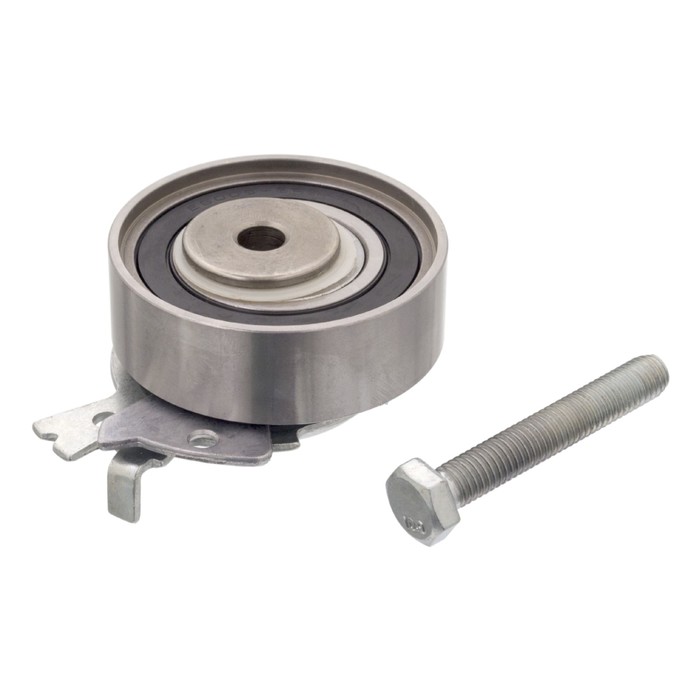

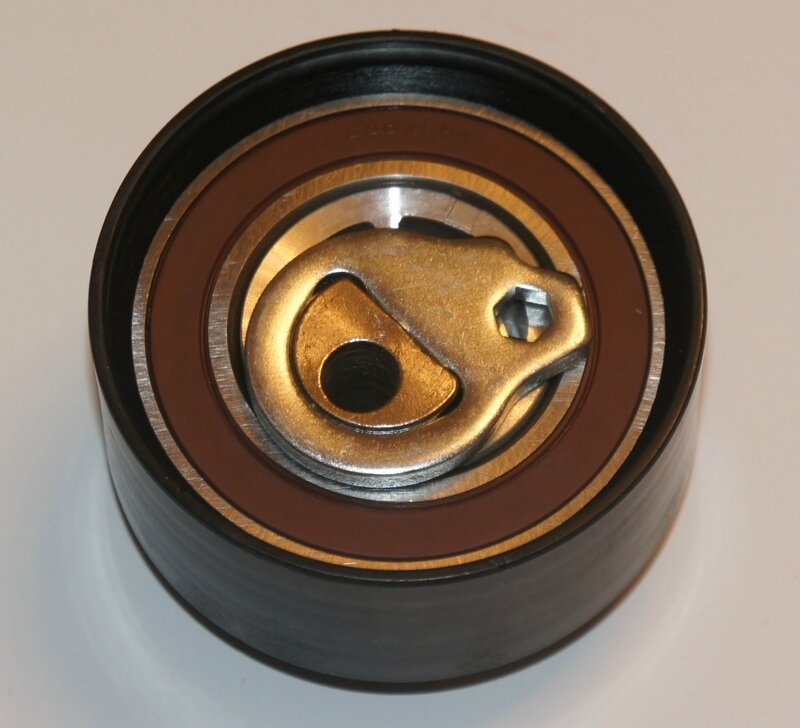

При замене ремня ГРМ меняем также натяжной и опорный ролики ремня. Отворачиваем болт крепления натяжного ролика…

Снимок0000000000000

…и снимаем ролик вместе с упорной шайбой.

…и снимаем ролик вместе с упорной шайбой.

…и снимаем ролик вместе с упорной шайбой.

Снимок00000000000000

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика.

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика.

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика.

Снимок000000000000000

Снимаем ролик в сборе с болтом и упорной шайбой.

Снимаем ролик в сборе с болтом и упорной шайбой.

Снимаем ролик в сборе с болтом и упорной шайбой.

Проверяем состояние насоса охлаждающей жидкости двигателя — на нем не должно быть следов подтекания охлаждающей жидкости, а вал должен вращаться бесшумно, без люфта и заеданий. В противном случае меняем насос.

Перед установкой новых опорного и натяжного роликов наносим на резьбовую часть болтов их крепления фиксирующий герметик. Болт крепления опорного ролика затягиваем моментом 34–41 Н·м, а болт крепления натяжного ролика окончательно не затягиваем. Перед установкой ремня убеждаемся в совмещении установочных меток распределительных валов с метками на задней крышке привода ГРМ. При снятом шкиве привода вспомогательных агрегатов положение коленчатого вала можно контролировать…

Снимок001

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов. Если при снятии ремня использовали приспособление для фиксации шкивов распределительных валов, демонтируем приспособление.

Снимок0000000000000000

Регулируем натяжение ремня, поворачивая щипцами натяжной ролик против часовой стрелки…

Регулируем натяжение ремня, поворачивая щипцами натяжной ролик против часовой стрелки…

Регулируем натяжение ремня, поворачивая щипцами натяжной ролик против часовой стрелки…

Снимок3

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

Установив шкив привода вспомогательных агрегатов, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого вала и распределительных валов, а также правильность натяжения ремня. В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.

Сборку проводим в обратной последовательности. Окончательно затягиваем болт крепления натяжного ролика моментом 34–41 Н·м, а болт крепления шкива привода вспомогательных агрегатов — моментом 105–110 Н·м.
