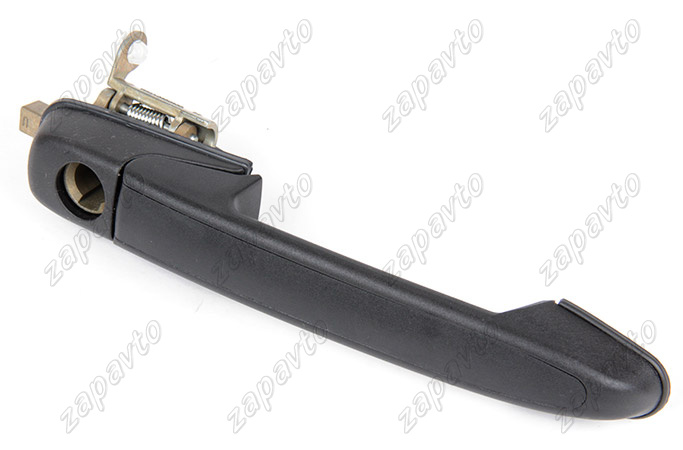

Наружная ручка: Купить Ручка двери наружная задняя правая Лада Гранта / Калина-2 / Датсун ДААЗ за 390 р.

21230-6205151-56

Ручка задней двери в сборе левая ВИС для Шевроле/Лада Нива 2123

539й

Купить

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс. Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые комисии

Как установить дверную ручку для наружных дверей

Дверные ручки являются ключевой частью двери не только с точки зрения функциональности, но и с точки зрения дизайна и отделки. В этом удобном практическом руководстве от ERA мы объясним, как установить типичную внешнюю дверную ручку, которая используется с многозапорным замком.

Руководство по установке относится к стандартной нажимной/рычажной наружной дверной ручке с встроенным шпинделем. Для некоторых дверных замков требуется смещенная ручка (шпиндель на внешней задней пластине смещен относительно положения шпинделя на внутренней задней панели), см. отдельные инструкции по установке этих ручек. Для применения с рычагом/накладкой (или разъемным шпинделем) также следуйте инструкциям по конкретной рукоятке.

Ассортимент дверных ручек Fab&Fix от ERA включает в себя широкий выбор наружных дверных ручек, доступных в различных красивых вариантах отделки, подходящих к дверям любого стиля.

Перейти к разделу:

• Ручки, соответствующие материалу двери и размеру двери (толщине)
• Как измерить дверную ручку
• Снятие существующей дверной ручки
• Как установить дверную ручку
• Уход и обслуживание
• Терминология
• Нужна дополнительная помощь?

Ручки, соответствующие материалу и размеру двери (толщина

Для дверей из различных материалов обычно требуются винты и шпиндели разной длины для сопровождения ручки (обычно они поставляются в ручке пакет). Вы можете либо приобрести комплект ручек, соответствующий толщине двери, например, 44 мм или 70 мм, либо комплект ручек может содержать винты и варианты шпинделя для дверей разной толщины, либо вам необходимо приобрести комплект винтов отдельно (это стоит проверьте это перед заказом).

Как правило, для деревянных и композитных дверей используется комплект винтов и шпинделей 44 мм, а для дверей из ПВХ 60-70 мм подходит набор винтов и шпинделей 70 мм. В некоторых случаях может потребоваться подгонка винтов и шпинделя. В большинстве британских нажимных дверных ручек для наружных дверей используется шпиндель с квадратным хвостовиком 8 мм, но опять же перед покупкой стоит проверить, подходит ли он для применения.

Как измерить дверную ручку

При установке наружной дверной ручки необходимо выполнить несколько измерений, чтобы убедиться, что вы приобрели правильную ручку. Четыре основных параметра показаны на диаграмме ниже:

Размер A: Центр (92 мм Pz)

Измеряется от центра замочной скважины/цилиндра до центра отверстия шпинделя (центр рычага). В большинстве дверных замков Великобритании используется ручка Pz 92 мм, но для некоторых старых замков может потребоваться ручка Pz 68 мм или другая.

Размер B: отверстия под винты

Измеряется от центра нижнего отверстия под винт до центра верхнего отверстия под винт. Это гарантирует, что винты ручки не будут конфликтовать с редукторами замка при установке.

Размер C: Глубина задней панели

Толщина задней панели, когда она выступает из двери. Полезно понимать это, чтобы убедиться, что если вы также добавляете или меняете цилиндр, учитывается глубина задней панели. Таким образом, после установки цилиндр не слишком сильно выступает за край задней пластины рукоятки (максимум 3 мм).

Размер D: Ширина задней панели

Ширина задней панели рукоятки. В некоторых приложениях может потребоваться более узкая ширина, чтобы поместиться на секции профиля. В качестве альтернативы для замены вам может понадобиться более широкая ширина, чтобы закрыть любую существующую маркировку ручки.

Размер E: длина задней пластины

Общая длина задней пластины рукоятки. Ручки с отверстиями для винтов в верхней и нижней части задней панели обычно называются длинными ручками для задней панели (LBP), а дверные ручки, имеющие отверстие для винтов под рычагом/накладкой рукоятки, а затем в нижней части задней панели, обычно называются длинными ручками для задней панели (LBP). как короткие ручки-накладки (SBP).

Снятие существующей дверной ручки

Когда дверца находится в открытом положении, возьмитесь одной рукой за внешнюю ручку и крепко удерживайте ее на месте. С помощью отвертки соответствующего типа ослабьте крепежные винты на внутренней рукоятке. Когда оба внутренних винта ослаблены, внешняя ручка теперь должна быть свободна и может быть удалена.

После того, как крепежные винты будут удалены, внутренняя ручка должна быть свободно снята, открывая цилиндр и 8-мм шпиндель под ним. Отверстия для крепления винтов также будут четко показаны. Снимите шпиндель. На этом этапе может быть полезно измерить длину как крепежных винтов, так и шпинделя с помощью линейки, чтобы убедиться, что новая ручка имеет правильные размеры. Обрезать при необходимости.

Как установить дверную ручку

Перед установкой проверьте, подходит ли ручка для дверного замка. При замене существующей рукоятки также убедитесь, что размер между отверстиями для винтов соответствует вашей текущей рукоятке, чтобы обеспечить правильную посадку. Пожалуйста, убедитесь, что у вас есть правильный набор винтов и шпинделей для требуемой установки двери. Винты и шпиндели, возможно, придется укоротить в соответствии с толщиной двери (см. выше).

Для установки на новые двери дверь должна быть правильно подготовлена. В дверце должны быть просверлены отверстия правильного размера, чтобы в них можно было вставить втулки винтов, шпиндель и цилиндр. Пожалуйста, обратитесь к индивидуальному чертежу ручки для получения подробной информации о размерах (ручка, показанная на диаграмме, является примером, размеры будут отличаться в зависимости от конструкции ручки и производителя).

Для установки дверной ручки вам понадобятся:

• Карандаш
• Рулетка / линейка и угольник
• Крестовая отвертка
• Ножовка
• Сверло (может потребоваться, если вам нужно расширить существующие отверстия или просверлить новые)

С помощью рулетки или линейки и угольника правильно отметьте карандашом отверстия. Убедитесь, что отверстия для ручек с обеих сторон двери совмещены.

Ручки поставляются в двух частях – внешней половине и внутренней половине. Половина, не имеющая отверстий для винтов, является внешней задней панелью и должна крепиться к внешней стороне двери. Другая половина с двумя отверстиями для винтов предназначена для внутренней части двери.

Ручки могут быть как ручными, так и неручными (могут использоваться на дверях с левым и правым подвесом), что необходимо проверить перед покупкой, чтобы убедиться, что вы правильно держите ручку (если применимо). Чтобы обеспечить правильное обращение, держите внешнюю ручку на двери так, чтобы рычаг находился под углом 90° к петлям.

Когда рычаг находится в правильном положении, вставьте шпиндель в заднюю часть внешней задней пластины и расположите его на дверце. Ручка должна быть расположена над цилиндром. Обратите внимание: если шпиндель не вставлен в рукоятку, когда рычаг находится в правильном положении, это может привести к столкновению пружинных кассет во внутренней и внешней рукоятках.

Затем внутреннюю ручку можно установить на дверь. Когда обе ручки выровнены правильно, сначала затяните вручную крепежные винты для проверки работоспособности. Чтобы проверить работу, нажмите рычаг вниз — он должен вернуться на место при отпускании. После завершения полностью затяните крепежные винты с помощью отвертки, чтобы закрепить ручку на месте, чтобы завершить установку.

Уход и техническое обслуживание

Для постоянной защиты качественной отделки и внешнего вида дверных ручек необходимо регулярно очищать внешнюю фурнитуру. Подвижные части следует слегка смазывать не менее двух раз в год. Эта процедура особенно важна, если продукты используются в радиусе 25 миль от прибрежных районов или вблизи строительных площадок или крупных промышленных зон, где может потребоваться более частая очистка для предотвращения накопления коррозионно-активных загрязнителей.

Терминология

Рычаг ручки

Рабочий элемент ручки, который обычно нажимают вниз, чтобы открыть дверь. Ручки с рычагом внутри и снаружи называются дверными ручками Lever/Lever. Дизайн ручек варьируется от классических прямых рычагов до декоративной лебединой шеи, поворота и современного дизайна. Удлиненные рычаги также можно использовать для приложений с ограниченными возможностями, чтобы уменьшить рабочие усилия и упростить использование.

Накладка на ручку

Обычно используется со смещенной рукояткой или для работы с разделенным шпинделем (хотя и не исключительно), которая предназначена для эстетической имитации традиционной ручки, но имеет обычный рычаг внутри.

Задняя пластина ручки

Часть ручки, крепящаяся к двери. Задние пластины могут быть закреплены с лицевой стороны, т. Е. Внутренняя и внешняя ручки ввинчиваются в лицевую сторону двери независимо, хотя в большинстве современных многозапорных замков используются ручки со сквозным болтом, где внешняя задняя пластина имеет резьбовой выступ для получения винтового крепления от внутренней. справиться.

Шпиндель

Стержень квадратного сечения, обычно шириной 8 мм, проходит через привод замка и входит в рычаги или накладки рукоятки. Вращение рычага/накладки приводит во вращение шпиндель, который, в свою очередь, приводит в действие привод (толкатель) замка. Длина шпинделя зависит от толщины двери и глубины рычага ручки.

Разрезной шпиндель

В отличие от сплошной конструкции, шпиндель является разъемным, что позволяет внешней половине шпинделя выполнять функцию ночной защелки на некоторых типах замков. При использовании этого метода нажатие на ручку снаружи двери не отодвигает защелку.

Смещенный шпиндель

Механизм, альтернативный раздельному шпинделю, для обеспечения функции ночной защелки. Смещенный замок имеет два привода, один из которых втягивает болты/ролики/крючки и защелку, а другой втягивает только болты, но не защелку. Как правило, в Великобритании центры установлены на 92мм PZ и 62мм Pz. При использовании в сочетании с ручкой, в которой внутренний и внешний рычаги или подушечки смещены, так что внешняя ручка не втягивает защелку, достигается функция ночной защелки.

Подпружиненная/неподпружиненная (корпус замка и ручки)

Редукторы с многоточечным замком могут быть как подпружиненными, так и неподпружиненными. В подпружиненном редукторе приводной механизм подпружинен, так что при нажатии и отпускании рычага рукоятка и защелка возвращаются в исходное (в состоянии покоя) положение под действием пружины внутри редуктора.

Для неподрессоренных коробок передач требуется использование подпружиненной рукоятки (наборы ручек с пружинными кассетами) для возврата привода замка из нажатого положения, что приводит к повторному зацеплению защелки. Пружинные кассеты также используются в некоторых рукоятках, где вес рычага слишком велик, чтобы встроенная пружина в коробке передач могла эффективно работать изолированно. Обычно это относится к цельнолитым рычагам и удлиненным рычагам для использования с ограниченными возможностями.

Нужна дополнительная помощь?

Если у вас есть какие-либо вопросы, свяжитесь с командой экспертов ERA, которые будут рады помочь. Или для получения дополнительной информации ERA предлагает широкий выбор дверных ручек, как с короткими, так и с длинными накладками в различных вариантах отделки. Для получения дополнительной информации посетите сайт eraeverywhere.com
