Вторая лямбда на что влияет
Влияет ли вторая лямбда на расход бензина
Слышали ли Вы, что за деталь в автомобиле называется диковинным термином лямбда зонд? А если и слышали, то можете назвать ее функциональное назначение? Поспешим устроить небольшой ликбез на эту тему, а также выясним, влияет ли лямбда зонд на расход топлива в разных марках транспортных средств. Итак, обо всем по порядку.Устройство лямбда зонда и составляющие
На самом деле, от работы этого небольшого датчика во многом будет зависеть исправность всей системы питания автомобиля. Если отсоединить датчик и проверить правильность его настройки, то можно получить обширную информацию о функционировании двигателя. Как правило, выход его из строя приводит не только к увеличению потребления горючего, но и одновременно уменьшает мощность самого агрегата. Можно ли быть уверенным, что при неисправном лямбда зонде блок управления выдаст четкую ошибку? К сожалению, так происходит не всегда. Однако, если это все-таки будет зафиксировано, то компьютер назначит усредненные параметры впрыска топлива.

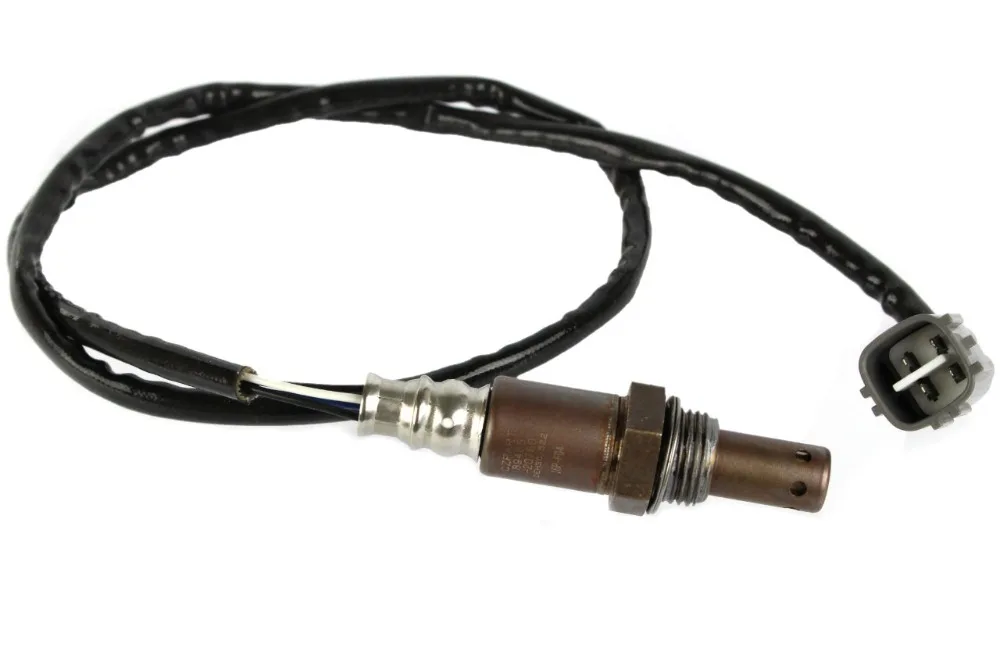

Итак, рассмотрим основные элементы, из которых состоит лямбда. Это:
- электрический нагреватель с токопроводящим контактом;
- электрический нагреватель;
- керамический наконечник;
- защитный щиток с отверстием для выпуска отработанных газов;
- металлический корпус;
- керамический изолятор.
При изготовлении этого датчика применяются материалы, которые способны выдерживать высокий температурный режим. Связано это с тем, что лямбда устанавливается перед катализатором в выхлопном коллекторе. Вследствие этого он постоянно контактирует с горячими выхлопными газами.
Принципы функционирования устройства
Основным предназначением датчика является получение и преобразование информации о содержании кислорода в отработанных газах. В дальнейшем эта информация поступает в блок управления, а потому любая неисправность лямбды лишает контроллер таких сведений. На самом деле, показатель содержания кислорода постоянно изменяется, и это находит свое отражение в изменении электрического сигнала. Как только лямбда зонд зафиксировал подобные изменения, он подает соответствующую информацию. Конечно, если это изделие не оригинал, то гарантировать его полноценную и безотказную передачу данных он попросту не сможет.
После того, как данные о содержании кислорода переданы на контроллер, последний сравнивает полученные значения с теми, которые были в него заложены при настройке. Если обнаруживается несоответствие, то контроллеру приходится изменять длительность стадии впрыска. Это необходимо для того, чтобы максимизировать эффективную работу мотора, снизить вредные выбросы и, заодно, сэкономить на расходе горючего.
Влияние на расход горючего в автомобиле
Каким образом происходит большой расход топлива? При так называемой «правильной пропорции» подготовки рабочей смеси в ней должно содержаться 1 часть воздуха на 14–15 частей топлива. При нехватке воздуха получается излишне обогащенная смесь, которая полностью не прогорает. В результате потребление горючего только возрастает. При излишке получается обедненная смесь, а это, в свою очередь, вызывает падение мощности силового агрегата.
Как только мы убедились в том, что лямбда зонд оказывает непосредственное влияние на уменьшение расхода топлива или, напротив, способен увеличить прожорливость автомобиля, разберем возможные действия. Чтобы не платить лишние деньги за бензин, опытные автолюбители рекомендуют своевременно проводить диагностирование работы датчика. Желательно оценивать его работоспособность через каждые 30 000 пройденных километров, а полную замену проводить после пробега в 100 000 км. Однако, как показывает опыт, об этом автолюбители задумываются лишь после того, как начинаются реальные проблемы.
Последствия неисправностей
Какие бывают датчики, и чем отличается обманка от оригинального варианта исполнения? Конечно, есть смысл приобретать такое оборудование в проверенных интернет-магазинах или торговых точках.
Некачественное изделие (как уже говорилось выше) вряд ли способно передавать достоверную информацию блоку управления.
На сегодняшний день в продаже можно встретить лямбды зонды с подогревом или без этой функции. Оснащенные подогревом изделия отличаются более длительным сроком эксплуатации.Одним словом, любая серьезная неисправность этого датчика приводит к следующим последствиям:
- повышение расхода топлива;
- снижение мощностных характеристик мотора;
- появление нагара из-за неполного прогорания топливной смеси;
- ускоренный износ цилиндров;
- перебои в работе на холостых оборотах;
- повышение выброса в атмосферу вредных веществ.
Назначение второго датчика
Существуют автомобили, в которых установлен дополнительно второй лямбда зонд. В таких случаях первый из них размещен ближе к мотору, и его участие заключается в непосредственном приготовлении рабочей смеси для цилиндров. Для правильного расчета времени открытия форсунок блок управления анализирует его данные и сведения, которые дает датчик расхода воздуха.

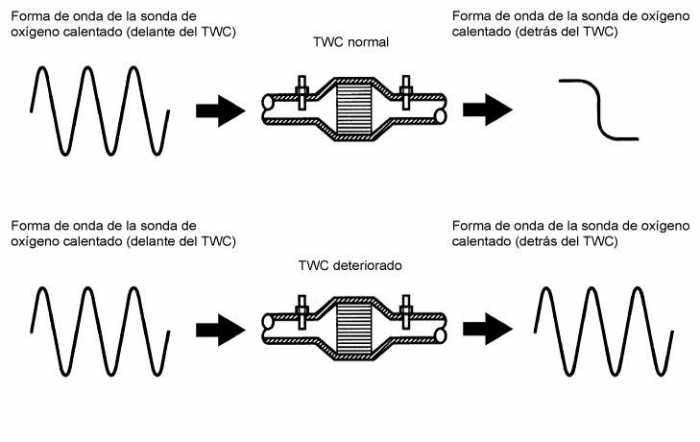

В таких автомобилях другой датчик лямбда установлен за катализатором, и его задача состоит в том, чтобы определить чистоту полученного выхлопа. На самом деле, он не только заботится о сохранности атмосферы. Предназначение его заключается в том, чтобы распознать, не попали ли в топливо посторонние примеси, которые могут навредить двигателю. Если такое происходит, то он подает сигнал об ошибке, и на приборной панели загорается знакомый многим Check Engine. К слову обе лямбды одинаковы, но отличаются длиной провода.
Вот так, уважаемые подписчики, мы и выяснили влияние лямбды на показатели потребления горючего современного автомобиля. Не забудьте подписаться на обновления, чтобы получать самую свежую и полезную информацию. Продолжим общение в следующих публикациях!
Показания второй лямбды
Администратор
29423

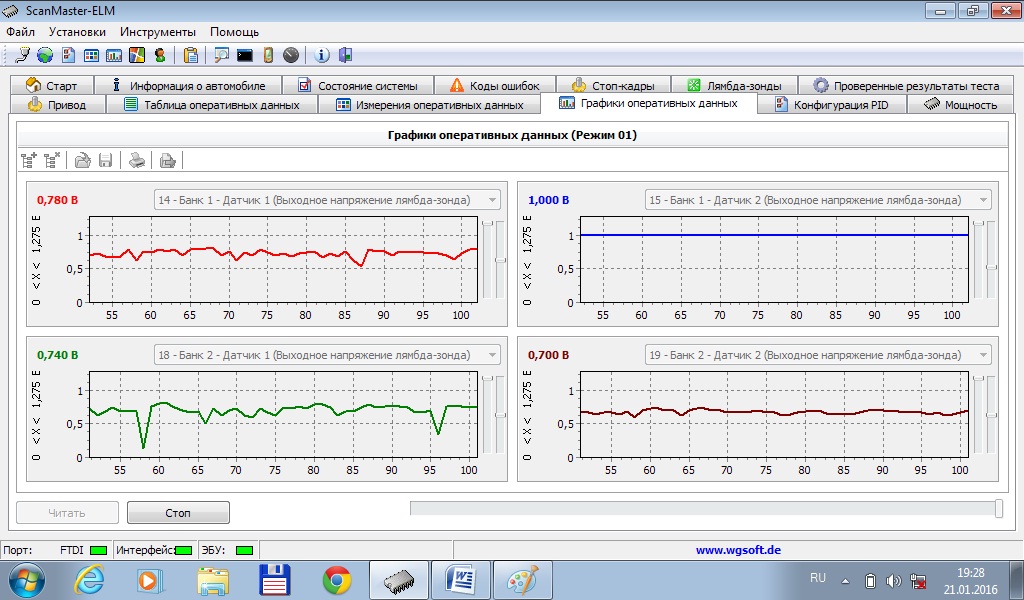

Очень часто все задаются вопросом: “Что должен показывать второй лямбда зонд?”, “Зачем нужен второй лямбда зонд?” и пр. А все, на самом деле, очень просто.
Второй лямбда зонд появился в результате очередного (в лохматых годах) ужесточения экологических норм, чтобы оценивать эффективность каталитического нейтрализатора (по нашему, катализатора или каталика).
Сигнал второй лямбды должен быть в несколько раз ниже по значению напряжения, чем первой. Точные значения диапазонов показаний, которые ЭБУ автомобиля считает нормальными смотрите в руководстве по каждому конкретному автомобилю, но основная суть в том, что когда показания второй лямбды начинают приближаться к показаниям первой лямбды (в районе 0,500 В) или доходить до некоторого (прописанного в мозгах автомобиля) порогового значения, блок управления двигателем выкидывает ошибку по низкой эффективности каталитического нейтрализатора.
Что это означает для нас – рядовых обывателей? Значит, что каталик ваш здох и больше вам не нужен. Свою работу он уже не выполняет, а со временем будет забиваться и ухудшать прохождение выхлопа, оплавляться или рассыпется и будет громыхать в трубе – бывает по разному. Нам нужно будет либо удалить его, заменив пламегасителем (хотя можно просто трубой, но тогда под ногами будет слышен рокот), либо забить до обострения симптомов, но, в любом случае, для погашения ошибки по лямбде, нужно будет либо поставить механическую обманку в виде проставки под лямбду, которая отодвинет ее чуток от выхлопной трубы и она будет меньше захватывать выхлоп, что уменьшит ее показания, либо сделать электронную обманку из 120 Ом-ного резистора и конденсатора на 1 – 2.2 мкф.
Собственно в этом и вся суть – ничего особенного. Ниже фото обманок.
Электронная обманка
Механическая обманка
Неисправность датчика кислорода.
Признаки и причиныНеисправность датчика кислорода приводит к повышенному расходу топлива, снижению динамических характеристик автомобиля, нестабильной работе мотора на холостых оборотах, увеличение токсичности выхлопных газов. Обычно причинами неисправности датчика концентрации кислорода является его механическое повреждение, разрыв электрической (сигнальной) цепи, загрязнение чувствительной части датчика продуктами сгорания топлива. В некоторых случаях, например, при возникновении ошибки p0130 или p0141 на приборной панели активируется сигнальная лампа Check Engine. Использовать автомобиль при неисправном датчике кислорода можно, однако это приведет к указанным выше проблемам.
Содержание:
Назначение датчика кислорода
Датчик кислорода устанавливается в выпускном коллекторе (у различных машин конкретное место и ко-во может отличаться), и выполняет мониторинг наличия кислорода в выхлопных газах. В автопромышленности греческая буква «лямбда» обозначает коэффициент избытка кислорода в топливовоздушной смеси. Именно по этой причине зачастую датчик кислорода называют «лямбда-зонд».
Предоставленная датчиком информация о количестве кислорода в составе выхлопных газов электронным блоком управления двигателем (ЭБУ) используется для корректировка впрыска топлива. Если кислорода в выхлопных газах много, значит, топливовоздушная смесь, подаваемая в цилиндры, бедная (напряжение на датчике 0,1…0,3 Вольта), а если кислорода много — значит, богатая (напряжение на датчике 0,6…0,9 Вольта). Соответственно, происходит коррекция количества подаваемого топлива при необходимости. Что сказывается не только на динамических характеристиках двигателя, но и работы каталитического нейтрализатора выхлопных газов.
В большинстве случаев диапазон эффективной работы катализатора составляет 14,6…14,8 долей воздуха на одну долю топлива. Это соответствует значению лямбда, равной единице. Таким образом, датчик кислорода является своеобразным контролером, расположенным в выпускном коллекторе.
На некоторых автомобилях конструктивно предусмотрено использование двух датчиков концентрации кислорода. Один расположен до катализатора, а второй — после. Задача первого состоит в коррекции состава топливовоздушной смеси, а второго — проверка эффективности работы катализатора. Сами же датчики по конструкции, как правило, идентичны.
Влияет ли лямбда зонд на запуск — что будет?
Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.
Лампочка “чек” при неисправности лямбда зонда горит когда в памяти ЭБУ сформированы конкретные ошибки связанные с повреждением проводки датчика либо самого датчика, однако код фиксируется лишь при определенных условиях работы двигателя.
Признаки неисправности датчика кислорода
Выход из строя лямбда зонда, как правило, сопровождается следующими внешними симптомами:
- Ухудшение тяги и снижение динамических характеристик автомобиля.
- Нестабильный холостой ход. Значение оборотов при этом могут скакать и понижаться ниже оптимальных. В самом критическом случае машина вообще не будет держать холостые обороты и без подгазовывания водителем она попросту заглохнет.
- Увеличение расхода топлива. Обычно перерасход незначительный, однако можно определить при программном замере.
- Увеличение токсичности выхлопа. Выхлопные газы при этом становятся непрозрачными, а имеющими сероватый либо синеватый оттенок и более резкий, топливный, запах.
Стоит оговориться, что перечисленные выше признаки могут указывать и на другие поломки двигателя или прочих систем автомобиля. Поэтому, чтобы определить неисправности датчика кислорода, нужны несколько проверок используя в первую очередь диагностический сканер и мультиметр для проверки сигналов лямбды (управляющего и цепи подогрева).
Как правило, проблемы с проводкой датчика кислорода четко фиксируется электронным блоком управления. При этом в его памяти формируются ошибки, например, p0136, p0130, p0135, p0141 и прочие. В любом случае необходимо выполнить проверку цепи датчика (проверить наличие напряжения и целостность отдельных проводов), а также посмотреть на график работы (используя осциллограф либо программу диагностик).
Причины неисправности датчика кислорода
В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.
- Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
- Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
- Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
- Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
- Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
- Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
- Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
- Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
- Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.
Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь. И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.
Как определить неисправность датчика кислорода
Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.
Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.
Что нужно сделать в первую очередь при диагностике?
- Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
- Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
- Можно попытаться очистить сажу, однако это не всегда возможно.
- Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
- Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).
Как проверить лямбда-зонд видео
Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.
Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:
- Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
- Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
- При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.
Точная проверка лямбда зонда
Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.
График правильной работы датчика кислорода
На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.
График работы сильно загрязненного датчика кислорода
График работы датчика кислорода на обедненной топливной смеси
График работы датчика кислорода на обогащенной топливной смеси
График работы датчика кислорода на бедной топливной смеси
Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.
Как устранить неисправность датчика кислорода
Если впоследствии проверки показало что причина в проводке, то проблема решится заменой жгута проводов либо фишки подключения, а вот при отсутствии сигнала от самого датчика зачастую говорит о необходимости замены датчика концентрации кислорода на новый, но прежде чем покупать новую лямбду можно воспользоваться одним из представленных ниже способов.
Метод первый
Предполагает очистку элемента подогре от нагара (применяется когда возникает неисправность нагревателя датчика кислорода). Для реализации этого метода необходимо обеспечить доступ к чувствительной керамической части устройства, которая скрыта за защитным колпачком. Снять указанный колпачок можно с помощью тонкого напильника, с помощью которого нужно сделать надрезы в области основания датчика. Если демонтировать колпачок полностью не получится, то допускается сделать маленькие окошки размером около 5 мм. Для дальнейшей работы необходимо около 100 мл ортофосфорной кислоты либо преобразователя ржавчины.
Когда защитный колпачок был демонтирован полностью, то для его восстановления на его посадочном месте придется воспользоваться аргоновой сваркой.
Процедура по восстановлению выполняется по следующему алгоритму:
- Налить 100 мл ортофосфорной кислоты в стеклянную емкость.
- Опустить керамический элемент датчика в кислоту. Полностью опускать датчик в кислоту нельзя! После этого подождать около 20 минут с тем, чтобы кислота растворила сажу.
- Извлечь датчик и промыть его проточной водой из крана, а затем дать ему высохнуть.
Порой на выполнение чистки датчика таким методом нужно потратить до восьми часов времени, ведь если с первого раза очистить сажу не получилось, то имеет смысл повторить процедуру два и более раза, причем можно воспользоваться кистью для выполнения механической обработки поверхности. Вместо кисти можно воспользоваться зубной щеткой.
Метод второй
Предполагает выпаливание нагара на датчике. Для выполнения чистки датчика кислорода вторым методом кроме той же ортофосфорной кислоты понадобится еще и газовая горелка (как вариант использовать домашнюю газовую плиту). Алгоритм чистки следующий:
- Окунуть чувствительный керамический элемент датчика кислорода в кислоту, обильно смочив его.
- Взять датчик пассатижами с противоположной от элемента стороны и поднести к горящей конфорке.
- Кислота на чувствительном элементе будет закипать, а на его поверхности образуется соль зеленоватого оттенка. Однако вместе с этим сажа с него будет удаляться.
Повторить описанную процедуру нужно несколько раз до тех пор, пока чувствительный элемент не станет чистым и блестящим.
Спрашивайте в комментариях. Ответим обязательно!
Датчик кислорода (Лямбда-зонд): как работает, проблемы, симптомы
На чтение 5 мин. Просмотров 2.7k. Опубликовано
Датчик кислорода (ДК) — он же лямбда-зонд — измеряет количество кислорода в выхлопных газах, отправляя сигнал на блок управления двигателя (ЭБУ).
Где находится датчик кислорода
Передний датчик кислорода ДК1 установлен в выпускном коллекторе или в передней выпускной трубе перед каталитическим нейтрализатором. Как вы знаете, каталитический нейтрализатор является основной частью системы контроля выбросов в автомобиле.
Задний кислородный датчик ДК2 установлен в выхлопе после каталитического нейтрализатора.
На 4-цилиндровых двигателях устанавливают как минимум два лямбда-зонда. Двигатели V6 и V8 имеют как минимум четыре датчика O2.
ЭБУ использует сигнал от переднего кислородного датчика для регулировки топливно-воздушной смеси путем добавления или уменьшения топлива.
Сигнал заднего датчика кислорода используется для контроля работы каталитического нейтрализатора. В современных автомобилях вместо переднего кислородного датчика используется датчик воздушно-топливного отношения. Он работает аналогично, но точнее.
Как работает датчик кислорода
Существует несколько типов лямбда-зондов, но для простоты в этой статье мы рассмотрим только обычные генерирующие напряжение датчики кислорода.
Как следует из названия, генерирующий напряжение датчик кислорода генерирует небольшое напряжение, пропорциональное разнице в количестве кислорода внутри и снаружи выхлопного газа.
Для правильной работы лямбда-зонд необходимо нагреть до определенной температуры. Типичный современный датчик имеет внутренний электрический нагревательный элемент, который питается от ЭБУ двигателя.
Когда топливовоздушная смесь (ТВС), поступающая в двигатель, бедная (мало топлива и много воздуха), в выхлопе остается больше кислорода, и кислородный датчик создает очень небольшое напряжение (0,1 – 0,2 В).
Если ТВС обогащается (много топлива и мало воздуха), в выхлопе остается меньше кислорода, поэтому датчик будет генерировать бОльшее напряжение (около 0,9 В).
Регулировка соотношения топливовоздушной смеси
Передний датчик O2 отвечает за поддержание оптимального соотношения смеси воздух / топливо, поступающей в двигатель, которая составляет приблизительно 14,7:1 или 14,7 частей воздуха на 1 часть топлива.
Блок управления регулирует топливовоздушную смесь на основе обратной связи от переднего датчика кислорода. Когда передний лямбда-зонд обнаруживает высокий уровень кислорода, ЭБУ предполагает, что двигатель работает на бедной смеси (недостаточно топлива) и поэтому добавляет топлива.
Когда уровень кислорода в выхлопе становится низким, ЭБУ предполагает, что двигатель работает на богатой смеси (слишком много топлива) и уменьшает подачу топлива.
Этот процесс непрерывен. Компьютер двигателя постоянно переключается между обедненным и обогащенным состоянием, чтобы поддерживать оптимальное соотношение воздух / топливо. Этот процесс называется операцией замкнутого цикла.
Если вы посмотрите на сигнал напряжения переднего датчика кислорода, он будет циклически колебаться где-то между 0,2 вольт (бедная) и 0,9 вольт (богатая).
Когда автомобиль заводится холодным, передний кислородный датчик не прогрет полностью, и ЭБУ не использует сигнал ДК1 для регулировки топлива. Этот режим называется разомкнутым контуром. Только когда датчик полностью прогрелся, система впрыска топлива переходит в режим замкнутого контура.

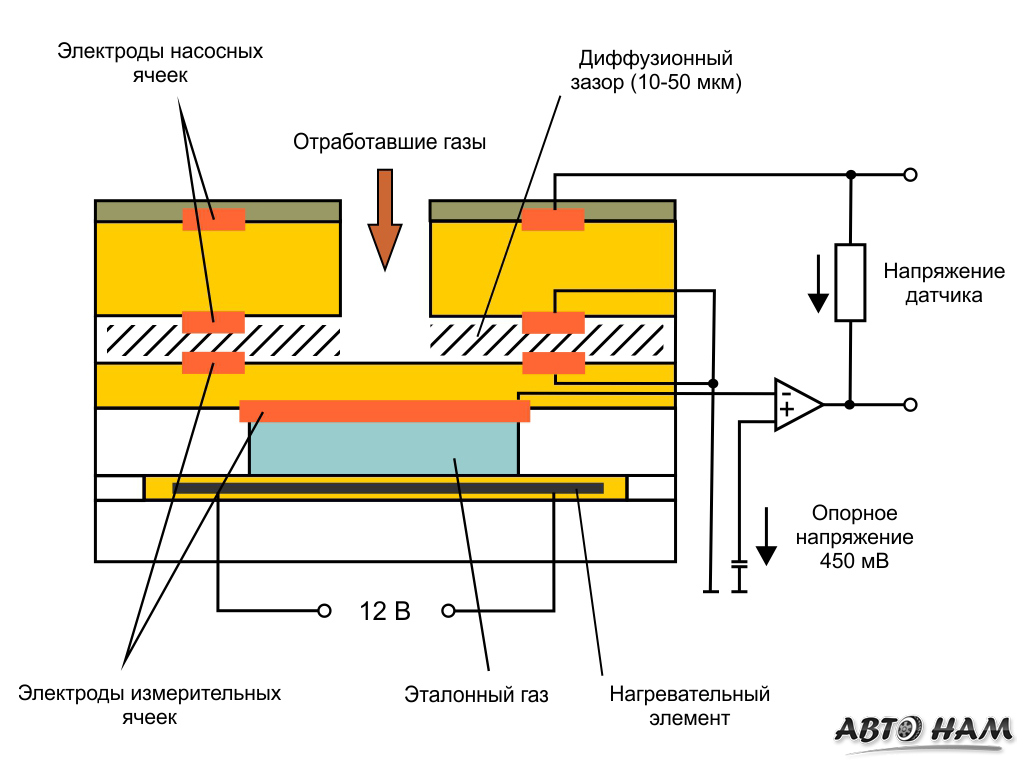

В современных автомобилях вместо обычного датчика кислорода установлен широкополосный датчик топливовоздушного соотношения. Датчик соотношения воздух / топливо работает по-другому, но служит той же цели — для определения, является ли топливовоздушная смесь, поступающая в двигатель, обогащённой или обеднённой.
Датчик топливовоздушного соотношения является более точным и может измерять более широкий диапазон.
Задний датчик кислорода
Задний или нижний кислородный датчик установлен в выхлопе после каталитического нейтрализатора. Он измеряет количество кислорода в выхлопных газах, выходящих из катализатора. Сигнал от заднего лямбда-зонда используется для контроля эффективности нейтрализатора.

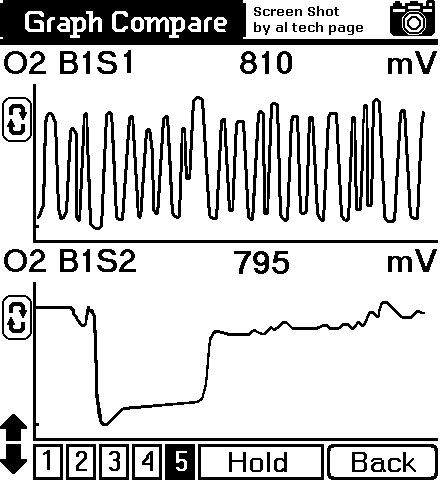

Контроллер постоянно сравнивает сигналы от передних и задних датчиков O2. Основываясь на двух сигналах, ЭБУ знает, насколько хорошо каталитический нейтрализатор работает. Если катализатор выходит из строя, ЭБУ включает индикатор «Check Engine», чтобы вы знали об этом.
Задний датчик кислорода можно проверить с помощью диагностического сканера, адаптера ELM327 с программой Torque или осциллографа.
Идентификация датчика кислорода
Передний лямбда-зонд перед каталитическим нейтрализатором обычно называют датчиком «выше по потоку» или датчиком 1.
Задний датчик, установленный после катализатора, называется датчик «ниже по потоку» или датчик 2.
Типичный рядный 4-цилиндровый двигатель имеет только один блок (ряд 1 / банк 1). Поэтому в рядном 4-цилиндровом двигателе термин «Банк 1, Датчик 1» просто относится к переднему датчику кислорода. «Банк 1, Датчик 2» — это задний кислородный датчик.
Читайте подробнее: Что такое Банк 1, Банк 2, Датчик 1, Датчик 2?
Двигатель V6 или V8 имеет два блока (или две части этого «V»). Обычно блок цилиндров, содержащий цилиндр № 1, называется «Банк 1».
Различные производители автомобилей определяют Банк 1 и Банк 2 по-разному. Чтобы узнать, где банк 1 и банк 2 в вашем автомобиле, вы можете посмотреть в руководстве по ремонту или в Google, указав год, марку, модель и объём двигателя.Замена датчика кислорода
Проблемы с датчиком кислорода являются распространёнными. Неисправный лямбда-зонд может привести к увеличению расхода топлива, увеличению выбросов в атмосферу и различным проблемам во время вождения (провалы оборотов, плохое ускорение, плавающие обороты и т. д.). Если датчик кислорода неисправен, его необходимо заменить.
В большинстве автомобилей замена ДК является довольно простой процедурой. Если вы хотите заменить кислородный датчик самостоятельно, с некоторыми навыками и руководством по ремонту, это не так сложно, но вам может понадобиться специальная торцевая головка для датчика (на фото).
Иногда может быть трудно вытащить старый лямбда-зонд, так как они часто сильно ржавеют.
Еще одна вещь, о которой следует знать — некоторые автомобили, как известно, имеют проблемы с заменяемыми датчиками кислорода.
Например, есть сведения о неоригинальном датчике кислорода, вызывающем проблемы в некоторых двигателях Chrysler. Если вы не уверены, лучше всегда использовать оригинальный датчик.
Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода
О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.
Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.
Принцип действия лямбда зонда
Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.
При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.
Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.
Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.
С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.
Основные признаки неисправности лямбда зонда
Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.
Причиной выхода из рабочего состояния лямбда зонда может быть следующее:
- разгерметизация корпуса;
- проникновение внешнего воздуха и выхлопных газов;
- перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
- моральный износ;
- неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
- механическое повреждение в следствие некорректной эксплуатации автомобиля.
Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.
Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.
Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.
На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.
В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.
Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.
Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.
Как определить неисправность лямбда зонда рассказывается на видео:
Электронная проверка лямбда зонда
Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.
Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.
Замена лямбда зонда
В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.
Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.
Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.
Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.
Как работает и что показывает датчик кислорода
Администратор
29340
Если вы попали сюда по запросу о показаниях второго (2) лямбда-зонда, то вам СЮДА.
Итак, попробуем разобраться в том как работает датчик кислорода. Ну, как вы уже знаете есть много датчиков, необходимых для работы современного двигателя, но, однако функция других датчиков зачастую не так важна, как функция датчиков кислорода.
Эти датчики считывают количество несгоревшего кислорода в выхлопных газах. Затем компьютер использует это значение для баланса топливной смеси. Когда содержание кислорода в выхлопных газах увеличивается (характеризует смесь как обедненную) выходное напряжение датчиков уменьшается. Это является сигналом для ЭБУ к увеличению объема топлива подаваемого через форсунки. В свою очередь, когда содержание кислорода в выхлопных газах снижается (характеризует смесь как богатую), датчик кислорода увеличивает напряжение выходного сигнала, а компьютер реагирует путем уменьшение подачи топлива. Как только количество топлива уменьшается, мы возвращаемся к обедненной смеси, и напряжение на датчике падает. Этот процесс многократно повторяется пока двигатель работает. Это непрерывный цикл обратной связи является сердцем системы контроля подачи топлива.
Типичные показания датчика при обедненной смеси – напряжение между 0 и 0.3 В и для богатой смеси показания в диапазоне от 0.6 до 1 вольта. Идеальная воздушно-топливная смесь (14.7:1) создает напряжение на выводах датчика 0.5 В
Так почему бы просто не поддерживать постоянно дозированное количество топлива, которое изменяется с положения дроссельной заслонки? На самом деле, довольно много факторов влияют на количество топлива, которое необходимо для поддержания отношения 14.7:1. Некоторые из этих факторов: качество топлива, атмосферное давление, влажность и многое другое. Таким образом, необходимы О2-датчики (датчики кислорода)! Количество раз в единицу времени обновлений информации датчиками весьма разнятся, но большинство современных датчиков в среднем обновляют показания минимум полдюжины раз в секунду. Старые датчики обновляли показания медленно порядка одного раза в секунду, так что вы можете себе представить насколько лучше стали контролировать выхлоп современные датчики.
Старые кислородные датчики, использовавшиеся до 1982 года были 1 или 2 проводные неподогреваемого типа. Эти датчики не будут на самом деле начинать правильно регистрировать состояние выхлопной пока датчик не нагреется, чтобы достичь свой рабочий диапазон. В результате компьютер работает в режиме “открытого контура” (использование заданных топливных значений, которые фактически заставляют двигатель работать на переобогащенной смеси) в течение более длительных периодов времени. Все датчики нового типа “с подогревом” (датчик ho2s), которые включают нагревательный элемент для приведения датчика до рабочей температуры быстрее, обычно это занимает меньше минуты, так быстро, как это возможно, даже за 10 секунд – это возможно! Нагревательные элементы предотвращают охлаждение датчиков, когда двигатель работает на холостом ходу. Эти подогреваемые датчики имеют обычно 3 и 4 провода в конструкции своих разъемов.
Есть несколько различных видов датчиков, которые различаются по химическому составу и дизайну, но их назначение и функции остаются неизменными. Техника за эти годы вышла далеко за рамки того, что описано на этой странице, но есть несколько вещей, которые нужно понимать. Датчики кислорода сравнивают содержание кислорода в окружающем воздухе с содержанием кислорода в выхлопных газах. Наружного воздух попадает в датчик через отверстие в корпусе датчика или через разъем проводки. Некоторые типы датчиков генерируют (изменяют) напряжение, когда изменяется содержание кислорода в выхлопных газах, а некоторые изменяют сопротивление. Новейший тип, обогреваемые широкополосные O2 датчики (кислородные датчики) имеют диапазон напряжений от 2 до 5 вольт.
Несмотря на все их различия и фактические показания выдаваемые датчиками, компьютер обрабатывает информацию так, что у нас ожидаются значения от 0 до 1 В. Есть пара исключений, конечно. Некоторые типы кислородных датчиков “Титания” с подогревом могут производить напряжение до 5 вольт. Это значение не изменяется с помощью компьютера. Еще один тип того же датчика настроен для чтения значений противоположное тому, что вы ожидаете. Высокое напряжение указывают на бедную смесь и низкое напряжение на богатую. Эти 2 типа датчиков кислорода не распространены и использовались в основном на некоторых Ниссанах, Jeep’ах и Иглах. В каждом правиле должны быть исключения! Инженеры они такие, да, я знаю.
Вы также заметите, что на большинстве автомобилей после ’96 года, есть второй комплект датчиков кислорода за каталитическим нейтрализатором (т.е. там стоит вторая лямбда, он же 2 датчик кислорода). Их функция такая же, как и передних О2 датчиков, а их показания используются по-разному, и их целью является измерить эффективность преобразователей, а не контролировать соотношение топлива двигателя. Вы можете обратиться к нашей статье “коды по датчику кислорода” и “помощь в диагностике” для дальнейшего уточнения показаний датчиков кислорода. Эти статья содержат ценную диагностическую информацию и процедуры проведения испытаний, а также возможные причины кодов ошибок по богатой или бедной смеси. Я надеюсь, что вы нашли эту информацию полезной.
Англоязычный оригинал
С уважением, перевод предоставлен коллективом мастерской Works-Garage.
Works-Project.ru
python – почему лямбда запрашивает 2 аргумента, несмотря на то, что ему дано 2 аргумента?
Переполнение стека- Около
- Товары
- Для команд
- Переполнение стека Общественные вопросы и ответы
- Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
- Вакансии Программирование и связанные с ним технические возможности карьерного роста
python – объем лямбда-функций и их параметры?
Переполнение стека- Около
- Товары
- Для команд
- Переполнение стека Общественные вопросы и ответы
- Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
- Вакансии Программирование и связанные с ним технические возможности карьерного роста
- Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
с ПРИМЕРАМИ
- Home
Testing
- Back
- Agile Testing
- BugZilla
- Cucumber
- Database Testing
- JUnit
- LoadRunner
- Ручное тестирование
- Мобильное тестирование
- Mantis
- Почтальон
- QTP
- Назад
- Центр качества (ALM)
- RPA 9000 Test4 Управление
- TestLink
SAP
- Назад
- ABAP 900 04
- APO
- Начинающий
- Basis
- BODS
- BI
- BPC
- CO
- Назад
- CRM
- Crystal Reports
- FICO
- 000
- 000 HRM
- 000
- 000 HRM
- 9000 Заработная плата
- Назад
- PI / PO
- PP
- SD
- SAPUI5
- Безопасность
- Менеджер решений
- Successfactors
- Учебники SAP
- AngularJS
- ASP. Net
- C
- C #
- C ++
- CodeIgniter
- СУБД
- JavaScript
- Назад
- Java
- JSP
- Kotlin
- Linux
- Linux
- Kotlin
- Linux js
- Perl
- Назад
- PHP
- PL / SQL
- PostgreSQL
- Python
- ReactJS
- Ruby & Rails
- Scala
- SQL 000
- SQL 000
- SQL 000 0003 SQL 000
- UML
- VB.Net
- VBScript
- Веб-службы
- WPF
Обязательно учите!
- Назад
- Бухгалтерский учет
- Алгоритмы
- Android
- Блокчейн
- Business Analyst
- Создание веб-сайта
- Облачные вычисления
- COBOL
- Назад
- Компилятор
- Встроенный
- Compiler Design 9003
– что такое лямбда (функция)?
Переполнение стека- Около
- Товары
- Для команд
- Переполнение стека Общественные вопросы и ответы
- Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
python – () занимает 1 позицию
Переполнение стека- Около
- Товары
- Для команд
- Переполнение стека Общественные вопросы и ответы
- Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
Как вызвать лямбда-функцию AWS из другой лямбда-функции и вернуться без ожидания для вызванного лямбда-результата
Переполнение стека- Около
- Товары
- Для команд
- Переполнение стека Общественные вопросы и ответы
- Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
- Вакансии Программирование и связанные с ним технические возможности карьерного роста
Если продолжать ездить с неисправным лямбда зондом
Кратко:
• Снижение компрессии в цилиндрах, повышенный износ компрессионных колец и цилиндров и, как результат, сокращение ресурса двигателя. Выход из строя свечей зажигания.
• Гарантированный выход из строя катализатора, 2-го лямбда зонда в случае продолжения езды с неисправным 1-м лямбда зондом.
• Ухудшение холодного пуска двигателя, некомфортная езда, сопровождаемая пониженной мощностью и плавающими оборотами холостого хода и иногда провалами на оборотах от 2000 до 3000.
• Повышенный расход топлива, в среднем на 5-20% от обычного и даже до 50% в тяжелых случаях, что в итоге выльется за год как раз в стоимость новенького лямбда зонда.
• Сигнализирующая о неисправности лампочка Check Engine, которая попросту добавляет беспокойства в вашу жизнь и за которой можно просмотреть другую неисправность.
Подробнее:
При появлении любой неисправности современного автомобиля необходимо поспешить с её устранением, желательно отказавшись от дальнейшей интенсивной эксплуатации до её устранения. Это относится к лямбда зондам в большей степени, чем к каким бы то ни было другим деталям . Как уже известно из статьи «Для чего нужен лямбда зонд?», этот датчик вместе с катализатором, отвечает не только за очистку выхлопных газов от вредных примесей, но и за правильность смесеобразования в камерах сгорания. Звучит довольно невинно, и многие автолюбители полагают, что после выхода из строя кислородного датчика, всё, что им грозит, это повышение вредных примесей в выхлопной системе. Однако это далеко не так.
Давайте попробуем разобраться, что же происходит с двигателем и его системами при продолжении эксплуатации автомобиля с неисправным кислородным датчиком на примере двух главных угроз.
Сокращение ресурса двигателя.
Кратко опишем механизм этого процесса, который развивается в двух направлениях.
В результате неисправности датчика или его неправильной работы под воздействием внешних факторов, в цилиндры может подаваться переобогащённая топливная смесь. Эта смесь сгорает не полностью в результате чего, электроды и изоляторы свечей и камеры сгорания покрываются чёрным нагаром. Обильный нагар закоксовывает компрессионные кольца цилиндров. Возникает неполное прилегание и снижение компрессии, в результате чего часть газов поступает в картер и «отравляет» масло.
Но это ещё не так опасно как процесс, идущим параллельно с вышеописанным. Остатки несгоревшего топлива, проникшего за компрессионные кольца, смывают масляную плёнку с поверхности цилиндра, возникает сухое трение, приводящее к сокращению его ресурса, а в запущенных случаях и к перегреву двигателя.
Выход из строя катализатора и 2-го лямбда зонда.
Как мы уже выяснили, в выхлопную трубу попадают отработавшие газы с остатками топлива. В результате, катализатор начинает работать в аварийном режиме, дожигая остатки топлива. Постепенно катализатор разрушается, продукты его разрушения начинают забивать его соты. Катализатор начинает перегреваться и оплавляется, окончательно запечатывая всю свою сотовую структуру. В итоге мощность двигателя окончательно падает и автомобиль перестаёт ехать из-за того, что нет места для свободного отвода отработавших газов.
Другой, важной причиной, по которой следует быстрее заменить датчик кислорода, это необходимость погасить горящую лампочку Check Engine, поскольку за ошибкой лямбда зонда, можно проглядеть появление другой ошибки.
Диагностика по лямбдам
Прежде чем поговорить об устройстве, работе и диагностике лямбда- зонда, обратимся к некоторым особенностям работы топливной системы. Нам поможет в этом эксперт журнала, Федор Александрович Рязанов, диагност с большим стажем работы, руководитель курсов обучения диагностов в компании «ИнжКар».
Современный автомобилист хочет владеть мощным, но в тоже время экономичным автомобилем. У экологов другое требование – минимальное содержание вредных веществ в выхлопе машины. И в данных вопросах интересы автомобилистов и экологов в итоге совпадают. И вот почему.
Известно, что когда двигатель не сжигает все топливо, расход горючего возрастает, растут затраты и на эксплуатацию автомобиля. Мощность двигателя (или ДВС) в условиях неполного сгорания топлива неизбежно падает, а крутящий момент снижается. Одновременно с этим увеличивается уровень вредных веществ в выхлопе автомобиля.
В этой связи одной из основных задач современного автомобилестроения является максимально полное сжигание топливной смеси в двигателе.
На сжигание смеси прямым образом влияет ее состав. Идеальной ситуацией является стехиометрический состав топлива. Говоря более простым языком, должна быть соблюдена пропорция – на 14,7 кг воздуха должен приходиться 1 кг топлива. Именно такое соотношение позволяет оптимально использовать и то, и другое. Владелец автомобиля получает больший крутящий момент и, как следствие, – адекватное ускорение автомобиля, равномерную работу двигателя во всех режимах работы. Также падает расход топлива, и автомобиль перестает загрязнять окружающую среду.
Отклонения от правильного состава топливной смеси – богатая и бедная смесь. Богатая топливная смесь образуется, когда в цилиндрах мало кислорода, но много топлива, которое, конечно же, из-за недостатка кислорода, полностью сгореть не сможет. Следовательно, автомобиль, работающий на богатой смеси, будет больше расходовать топливо, а избыток несгоревшего топлива, в этом случае, охладит камеру сгорания, мощность двигателя при этом будет падать, несгоревшое топливо попадет в атмосферу, загрязняя ее.
Другая ситуация: двигатель получает обедненную топливную смесь. В этом случае топливо в цилиндрах будет сгорать не полностью из-за недостатка топлива. Об экономичности, ради которой и разрабатывались такие двигатели, в этом случае также придется забыть. Ведь бедная смесь плохо горит, и это автоматически приводит к падению крутящего момента. Водителю приходится больше нажимать на газ, что в свою очередь, ведет к перерасходу топлива.
Таким образом, понятно, что со всех аспектов только стехиометрия топливной смеси (пропорция 14,7/1) является самым оптимальным режимом работы двигателя. И, конечно же, автомобиль, который только-только сошел с конвейера, обычно, укладывается во все рамки этого критерия. Но и «заводская» настройка может отличаться от идеала. Более того, в процессе эксплуатации автомобиля неизбежно наступает износ некоторых компонентов, датчики, отвечающие за настройку топливной системы, могут терять точность настроек. В итоге состав топливной смеси все больше уходит от идеальных показателей.
В этом случае как раз и необходим лямбда- зонд, он фиксирует количество кислорода в выхлопе автомобиля. И если в выхлопе окажется большое количество кислорода, это «сигнализирует» о бедной топливной смеси и, наоборот, если в выхлопе нет кислорода, это указывает на то, что смесь стала богатой. А мы уже выяснили, что и в том, и в другом случае уменьшается мощность двигателя, растет расход топлива, снижается экологичность выхлопа. Задача лямбда-зонда как раз и заключается в том, чтобы скорректировать эти отклонения.
Возьмем в качестве примера такую ситуацию: в топливной системе засорились форсунки, их производительность снизилась, смесь стала обедненной. Лямба-зонд фиксирует этот факт, а блок управления топливной системой реагирует на эту информацию и «доливает» немного топлива в цилиндры. Так происходит корректировка возникающих отклонений с учетом показаний этого датчика.
Таким образом, основное назначение лямбда- зонда заключается в том, чтобы компенсировать неизбежно возникающие в процессе эксплуатации автомобиля отклонения в составе топливной смеси.
Однако нужно понимать, что лямбда-зонд как таковой не является панацеей от всех бед, он лишь позволяет вернуть состав топливной смеси в состояние стехиометрии. Но это не устранение дефектов, а только их компенсация.
Вернемся к нашим форсункам. При загрязненных форсунках нарушается эффективность распыления бензина, топливо распыляется крупными каплями, испаряются они с трудом. И система топливоподачи рассчитывает тот объем топлива, который необходим для достижения состояния стехиометрии, для этого фиксируются показания датчика расхода воздуха. Однако если бензин в системе выпрыскивается крупными каплями, его пары полностью не смешиваются с воздухом, часть паров сгорает, а часть капель бензина попросту вылетает в выхлопную трубу. Лямбда-зонд трактует такую ситуацию как бедную смесь, а датчик топливной системы, который «не видит» отдельные капли бензина, добавляет топлива, чтобы привести смесь в состояние стехиометрии. Но в этом случае, резко повышается расход топлива.
Поэтому для работы лямбда-зонда важен не фактор того, как система справляется с выводом смеси на стехиометрию, а фактор того, какой «ценой» ей удается это сделать.
Рассмотрим осциллограмму работы лямбда- зонда. Датчик сам по себе не может отличить состояние стехиометрии от состояния богатой топливной смеси, так как и в том, и в другом случае кислорода в выхлопе нет. При отсутствии кислорода в топливе блок управления (ЭБУ – электронный блок управления) немного уменьшает количество подаваемого в цилиндр топлива. Как следствие, в выхлопе появляется кислород.
И в этом случае показания лямбда-зонда находятся ниже отметки 0,4 В, что для датчика является признаком того, что топливная смесь обеднела (LEARN). При низких показателях лямбда-зонда (ниже 0,4 В), блок управления увеличивает подачу топлива на несколько процентов, смесь становится богатой и показания датчика достигают уровня выше 0,6В. ЭБУ воспринимает это как признак того, что в топливной системе находится богатая смесь (RICH). Подача топлива уменьшается, показания лябда-зонда падают, цикл повторяется – состав смеси начинает колебаться. В такт изменению состава смеси меняются показания лямбда-зонда. Такие колебания ЭБУ понимает как нормальное явление, указывающее на то, что состав топливной смеси находится в зоне стехиометрии.
Вспомним также, что в катализаторе автомобиля обязательно есть цирконий, этот металл способен накапливать кислород. И в фазе бедной смеси кислород запасается в катализаторе, а в фазе богатой смеси он расходуется. В результате на выходе топливной смеси катализатор дожигает все ее остатки.
На холостом ходу такие колебания возникают с частотой одно колебание примерно в одну секунду. Время такого переключения – еще один важный показатель для лямба-зонда. В нашем случае (см. осциллограмму, Рис. 1) время переключения составило 88 мс, при этом нормой является – 120 мс.
Если переключение длится долго, как в случае нашей осциллограммы (см. осциллограмму, Рис. 2) – 350 мс, да к тому же такая ситуация повторяется многократно, блок управления выдаст ошибку: «замедленная реакция лямбда-зонда».
Величины, при которых появляется эта ошибка, определяются, главным образом, настройками программного обеспечения блока управления.
Таким образом, для диагностики по лямбда-зонду необходимо изучить фазы переключения датчика. И если на осциллограмме появится хотя бы одно переключение с низкого показания на высокое (максимальное – 1В, минимальное – 0В), это значит, что лямбда-зонд работает исправно. Исправный датчик делает примерно одно переключение в секунду. Напомним, что в алгоритме работы блока управления о бедной смеси «сигналят» показания лямбда-зонда ниже 0,4В, а о богатой – выше 0,6 В. Поэтому оценить состояние топливной системы автомобиля можно и по работе датчика. В нашем случае (см. осциллограмму, Рис. 3) блоку управления удалось скомпенсировать все дефекты и вывести стехиометрию.
Вернемся к примеру с загрязненными форсунками. При обедненной смеси показания лямбда-зонда падают ниже 0,4В. Блок управления добавляет топлива до того момента, когда смесь станет богатой. Отметим, что в этом случае блок управления «самостоятельно» отклонился от установленных заводом-изготовителем в его карте параметров. Величину отклонения он записывает в своей памяти как топливную коррекцию (fuel trime). Предельно допустимые показатели топливной коррекции для большинства современных автомобилей составляют ±20-25%. Коррекция в «плюс» означает, что блоку пришлось добавлять топлива, коррекция в «минус» – наоборот, убавлять.
Допустим, неисправность носит долговременный характер: блок управления уже дошел до предела топливной коррекции, загорается код ошибки – «Превышение пределов топливной коррекции». Стерев код, исправить такой дефект нельзя, а наличие этой неисправности повлечет за собой перерасход топлива. Стоит отметить, что уже на 15% топливной коррекции обнаруживаются проблемы: автомобиль почти не едет, но расходует большое количество топлива.
То есть важно помнить, что показатель топливной коррекции и работа лямбда-зонда – это комплексный параметр, он указывает на наличие дефекта, но не указывает конкретную причину, которую придется найти и устранить на автосервисе.
И немного об особенностях строения лямбда-зонда. Такой датчик имеет циркониевую колбочку, которая одной стороной помещена в выхлопные газы. Цирконий уникальный материал, так как сквозь него может проходить кислород. Ион кислорода, «прилипая» к атомам циркония, движется по ним, при этом на циркониевом колпачке возникает напряжение. И если все идет в штатном порядке, то диффузия ионов кислорода осуществляется равномерно, и напряжение на обкладках колбочки составляет 1В. Если в выхлопе появляется кислород, диффузия невозможна, и напряжение в этом случае равно 0В. Вместо циркония в лямбда-зондах может использоваться окись титана. Отличие циркониевого лямбда-зонда от титанового заключается в том, что первый вырабатывает напряжение, а другой – меняет свое сопротивление (в переделах от 0 до 5В), и ему нужна схема, которая переводит меняющееся сопротивление в напряжение.
Слой платины на колбочке поверх циркония позволяет снять с него напряжение, играет роль катализатора, дожигает бензин и несгоревший кислород. Все ухудшается при использовании некачественного топлива, а также топливных присадок, которые в прямом смысле закупоривают слой платины и циркония, и зонд выходит из строя. Однако в этом случае, если у зонда нет физических повреждений, обычная промывка вернет его в рабочее состояние. «Современный бич» – это добавки антидетонационных присадок в топливо. До недавнего времени в качестве присадки использовался ферроцент – опасное вещество, которое мы окрестили «красная смерть» за ее красный оттенок, а также за способность быстро выводить из строя свечи, лямбда-зонды и катализатор», – отмечает Федор Александрович. Зонд может «замерзнуть» в высоком или в низком положении, то есть или в фазе богатой, или в фазе бедной смеси. И в этом случае датчик достигнет пределов топливной коррекции и прекратит попытки выравнивать состав смеси до стехиометрии.
Диагностику состояния системы топливоподачи начинаем с подключения сканера к автомобилю. Отсутствие кода «Превышение пределов топливной коррекции» еще не говорит об отсутствии дефектов в системе топливоподачи. Необходимо в потоке данных (Data Stream) убедиться в наличии колебаний лямбда-зонда (стехиометрия достигнута), а также по величине топливной коррекции оценить, какой ценой она достигнута.
Подводя итог, еще раз отметим, что при проверке лямбда-зонда необходимо обращать внимание на колебания датчика, если они есть, датчик исправен; если же система лямбда регулирования не совершает колебаний, это может указывать или на неисправность лямбда-зонда или на бедную или богатую топливную смесь. То есть сначала надо проверить сами датчики. Для этого нужно принудительно обогатить или обеднить смесь, чтобы получить колебания лямбды и убедиться в том, что он исправен.
Рассмотренные выше лямбда-зонды носят название «скачковые». Т.е. они указывают на то, есть кислород в выхлопе или нет. Но все более ужесточающиеся требования к экологии заставили производителей разработать датчики, которые способны не только работать по принципу «Да-Нет», но и определять процент кисло- рода в выхлопе. Такие датчики получили название «широкополосные датчики кислорода».
Принципы их работы и особенности диагностики автомобиля по показаниям широкополосных лямбда-зондов будут рассмотрены в следующих публикациях.
МНЕНИЕ
Максим Пастухов, технический специалист компании «ДЕНСО Рус»: «Практика показывает, что основными причинами выхода из строя лямбда зондов являются: 1. Загрязнение лямбда-зонда продуктами сгорания топлива. Фактически это присадки, которые используются для повышения октанового числа бензина, устранения детонации или для других целей. Также на это влияет степень очистки топлива. Присадки, сера и парафины «закупоривают» проводящий слой лямбда-зонда, и он «слепнет». Блок управления переводит двигатель в аварийный режим, и мы видим на приборной панели значок «Проверьте двигатель». Кстати, от вышеописанных вещей страдают также свечи зажигания, клапаны, катализатор и др. компоненты двигателя. Имеет смысл комплексно подходить к ремонту, если лямбда-зонд вышел из строя. 2. Агрессивная смесь, которой посыпают наши дороги. Она разъедает изоляцию проводов и сами провода. Мы для защиты от этого используем двойную изоляцию проводов, а также прячем место сварки проводов с датчиком внутрь лямбда-зонда».
09.04.2014 г.
Какая связь между катализатором и лямбда-зонд?
Лямбда-зонд (датчик кислорода).Какая связь между катализатором и лямбда-зонд?
• Лямбда зонд Лямбда-зонд – это датчик кислорода (Oxygen Sensor), устанавливаемый в системе выпуска. В выхлопной системе автомобиля, как правило, их один или две штуки. Первый датчик лямбда-зонд всегда устанавливается сразу после выпускного коллектора, чтобы выхлопные газы обтекали рабочую поверхность датчика, а второй, если есть, сразу после катализатора. Применение лямбда-зонд обусловнено жесткими экологическими нормами по снижению содержания вредных веществ в выхлопных газах. Катализатор предназначен для снижения выброса токсичных отработавших газов. В свою очередь, катализатор вещь хорошая, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси катализатор выходит из строя очень быстро – вот тут и необходим датчик кислорода,он же лямбда-зонд (ЛЗ), он же O2-датчик.
• Название датчика кислорода происходит от греческой буквы L (лямбда), которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. Избыток воздуха в смеси измеряется весьма оригинально – путем определения в выхлопных газах содержания остаточного кислорода (O2). При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится 1 часть топлива, L равна 1. Окно эффективной работы катализатора очень небольшое: L = 1±0,01. Обеспечить такую точность возможно только с помощью систем питания с электронным (дискретным) впрыском топлива и при использовании в цепи обратной связи лямбда-зонда. Поэтому лямбда-зонд устанавливается перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ), а тот в свою очередь анализирует и оптимизирует состав смеси путем изменения количества подаваемого в цилиндры двигателя топлива. Как мы уже упомянали выше, на некоторых современных автомобилях имеется дополнительный датчик лямбда-зонд, который устанавливается на выходе катализатора. Это позволяет увеличить точность приготовления смеси и контролировать работу катализатора, чтобы трехкомпонентный катализатор смог полностью выполнить свое предназначение и сократить объем вредных выбросов до минимума.
• Лямбда-зонд, как правило, изготавливают из циркониевого сплава (используется керамический элемент на основе двуокиси циркония, покрытый платиной) – гальванический источник тока, меняющий напряжение в зависимости от температуры и наличия кислорода в окружающей среде. Конструкция его предполагает, что одна часть соединяется с наружним воздухом, а другая – с выхлопными газами внутри трубы. В зависимости от концентрации кислорода в выхлопных газах, на выходе датчика появляется сигнал. Контроллер принимает сигнал с ЛЗ, сравнивает его с значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь с контроллером впрыска и точная подстройка режимов работы двигателя под текущую ситуацию с достижением максимальной экономии топлива и минимизацией вредных выбросов.
• Возможные причины поломки лямбда-зонд:
1)некачественный бензин, железо, свинец забивают платиновые электроды за несколько неудачных заправок;
2)перегрев корпуса датчика из-за неправильно установленного угла опережения зажигания, сильно переобогащенной топливной смеси;
3)масло в выхлопной трубе из-за плохого состояния маслосъемных колец;
4)сбои в системе зажигания, хлопки в глушителе и в выпуске разрушающие хрупкую керамику;
5)удары;
6)многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны;
7)попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей, моющих средств;
использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в 8)своем составе силикон;
9)обрыв, плохой контакт или замыкание на «массу» выходной цепи датчика.
• Возможные признаки неисправности лямбда-зонд:
1)неустойчивая работа двигателя на малых оборотах;
2)ухудшение динамических характеристик автомобиля;
3)повышенный расход топлива;
4)повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния;
5)характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя;
– Можно ли отключать лямбда-зонд после замены катализатора на пламегаситель?
• После замены катализатора на пламегаситель, наличие кислородного датчика, как детали выхлопной системы, обеспечивающей в числе прочего эффективную работу катализатора, становится не важным. Отсюда вопрос: допускается ли эксплуатировать автомобиль совсем без лямбда-зонда? Однозначного ответа для всех автомобилей нет. Наиболее просто и правильно эта задача решается в том случае, если у данного автомобиля предусмотрена возможность перепрограмировать контроллер на режим работы без катализатора. Это возможно у большинства BMW с “мозгами” BOSH (Siemens не перепрограмируется). В этом случае после замены катализатора на пламегаситель меняется программа управления и лямбда-зонд просто снимается и всё. У некоторых марок автомобилей перепрограмирование невозможно и, если неисправность датчика сильно влияет на работу мотора, тогда выхода нет – необходимо устанавливать исправный датчик лямбда-зонд .
– Взаимозаменяемость лямбда-зонд.
• Рекомендованные заводом-изготовителем лямбда-зонды и сходные по конструкции циркониевые датчики могут быть взаимозаменяемы. Возможна замена неподогреваемых датчиков на подогреваемые (но не наоборот!). Однако при этом может возникнуть проблема несовместимости разъемов и отсутствия в автомобиле цепи питания для нагревателя лямбда-зонда. Недостающие провода можно проложить самостоятельно, а вместо разъема использовать стандартные автомобильные контакты. Рекомендуется использовать графитовую смазку, чтобы датчик не прикипел к выпускному коллектору.
Обманка лямбда – зонда: для чего нужны обманки датчика кислорода, как работают и какие бывают обманки лямбда зонда
Как известно, лямбда зонд (датчик кислорода) определяет количество кислорода в выхлопных газах. На основании полученных данных ЭБУ двигателя гибко корректирует состав топливно-воздушной смеси, в результате чего удается добиться необходимой экологичности и экономичности мотора.
При этом лямбда зонд по разным причинам может выходить из строя, также проблемным часто оказывается и катализатор. Так или иначе, но двигатель в таком случае будет работать нестабильно, происходит потеря мощности, отмечается повышенный расход горючего и т.д.
Чтобы заставить мотор нормально работать, решением становится обманка лямбды. Далее мы рассмотрим, что такое обманка на катализатор, как она работает, а также какие плюсы и минусы имеет установка обманки кислородного датчика.
Содержание статьи
Для чего нужна обманка лямбда зонда
Итак, если вышел из строя катализатор или лямбда зонд, обманка позволяет нормализовать работу ДВС. Естественно, токсичность выхлопа в данном случае отходит на задний план. Фактически, обманка лямбда-зонда представляет собой устройство, которое осуществляет коррекцию сигнала второго кислородного датчика. Это позволяет обманывать ЭБУ, подменяя данные о реальном состоянии катализатора.
Идем далее. Если рассматривать сами обманки, существует:
- механическая обманка кислородного датчика;
- электронная обманка лямбда зонда;
Первый тип является металлической проставкой, тогда как второй представляет собой отдельный электронный блок (эмулятор сигнала). В любом случае, обманка катализатора или обманка лямбда-зонда зачастую ставится в том случае, если имеются проблемы с катализатором.
Каталитический нейтрализатор со временем может повреждаться, оплавляется, забивается сажей, грязью и т.д. В таком случае второй лямбда-зонд посылает сигнал о том, что катализатор не работает должным образом, на панели приборов загорается «чек».
ЭБУ двигателя часто переводит двигатель в аварийный режим работы. Это приводит к потере мощности, ограничениям по оборотам, увеличению расхода топлива и т.д. Кстати, бывает и так, что выходит из строя сам датчик, а не катализатор. Так вот, если вышел из строя лямбда датчик, ставить обманки нецелесообразно, проще поменять лямбду.
Однако с каталитическим нейтрализатором ситуация другая. Стоимость данного элемента предельно высокая. На старых авто премиум класса только каталитический нейтрализатор по стоимости может доходить до 1/8 от общей цены такой машины на вторичном рынке.
Еще добавим, что не всегда катализатор убирают именно по причине его поломки. Некоторые владельцы сознательно удаляют катализатор в рамках тюнинга, чтобы получить больше мощности. Сам катализатор является фильтром, который несколько снижает эффективность выхода отработавших газов. В свою очередь, его удаление, особенно в комплексе с другими работами, позволяет повысить мощность ДВС.
Как видно, установка катализатора на замену старого выходит достаточно дорогостоящим решением. Естественно, при такой возможности дешевле обмануть ЭБУ, чем выполнять замену катализатора. Также обманка позволяет мотору нормально работать, если было выполнено удаление катализатора, то есть данный фильтр убирается владельцем намерено.
Обманка датчика кислорода: что это такое и как работает
Чтобы понять, как работает обманка, нужно сначала рассмотреть лямбда-зонд и принцип работы датчика кислорода. Если просто, этот датчик определяет количество кислорода в отработавших газах, сравнивая состав выхлопа с эталонным чистым воздухом снаружи. Далее сигнал отсылается на ЭБУ, который корректирует топливно-воздушную смесь, изменяя соотношение топлива и воздуха.
Устройство лямбда-зонда включает в себя несколько компонентов, однако основой является гальванический элемент с твердым электролитом (керамика из диоксида циркония ZrO2). Фактически, датчик имеет два электрода. Один взаимодействует с раскаленными выхлопными газами, тогда как второй контактирует с наружным воздухом.
Кстати, способность измерять состав выхлопа появляется у датчика только после разогрева до 350—400 градусов Цельсия (циркониевый электролит получает проводимость и гальваническая ячейка становится работоспособной). Чтобы ускорить прогрев лямбда зонда, на многих авто датчик имеет подогреватель, чтобы снизить токсичность выхлопа на ХХ в режиме прогрева мотора.
Идем далее. Сначала датчик кислорода был один, однако со временем, а также с учетом ужесточения экологических стандартов до уровня Евро-3 и выше, машины стали оснащаться, как минимум, двумя кислородными датчиками.
Первый лямбда-зонд стоит до катализатора, отвечает за корректировку топливовоздушной смеси. Второй датчик кислорода стоит за катализатором и определяет количество кислорода в выхлопе, который прошел через катализатор.
ЭБУ сопоставляет данные от двух датчиков, отклонения от заданной нормы приводят к тому, что загорается ошибка и мотор переходит в аварийный режим. Получается, если катализатор забит или его вырезали, контроллер будет выдавать ошибку. Чтобы избавиться от этого, можно восстановить систему, перепрошить ЭБУ или же поставить обманку. Рассмотрим все три способа.
- Механическая обманка лямбда-зонд является стальной проставкой, куда запрессован каталитический элемент. Как правило, механические обманки ставятся на большинство машин без проблем. Главное, подобрать обманку под автомобиль так, чтобы результат соответствовал тому или иному стандарту Евро.
Если коротко, такая обманка представляет собой небольшой катализатор, который фильтрует выхлоп только рядом с датчиком кислорода. При этом большая часть выхлопа не очищается и попадает в атмосферу.
В результате на датчик кислорода приходят отработавшие газы с таким уровнем CO, CHX, а также NOX, что система не видит отклонений и не переводит мотор в аварийный режим.
Еще есть «пустотелые» обманки, они очищают выхлоп минимально, но при этом подходят для машин не выше Евро -3. Купить обманки лямбда-зонда данного типа на практике получается дешевле, чем более «продвинутые» аналоги.
Сама установка механической обманки лямбда-зонда на машину достаточно проста. Если нужна обманка лямбда зонда, своими руками установить элемент можно быстро и просто. Нужно выкрутить датчик кислорода, вкрутить на его место обманку, а затем в корпус обманки снова вкрутить датчик.
- Электронная обманка лямбда зонда (электронный эмулятор лямбда-зонда) фактически является электронным блоком с конденсатором и резистором, который припаивается в разрыв датчика. Такой блок позволяет полностью убрать показания от штатного датчика кислорода.
С одной стороны, данные можно полностью подменить, однако чем более сложной оказывается микросхема, тем выше вероятность поломок самого блока и возникновения проблем в плане совместимости с тем или иным авто.
- Чиповка ЭБУ автомобиля (перепрошивка ЭБУ) также является доступным способом для некоторых авто. Подходит не для всех машин (обычно, не выше Евро-3), однако таким образом удается программно отключить нижний датчик лямбда-зонда.
Казалось бы, такое решение проблемы ошибки катализатора простое и доступное, однако стоимость услуги у опытных специалистов довольно высокая. В свою очередь, неопытные чиповщики могут допустить ряд ошибок, что приводит к появлению проблем с работой ЭБУ и самого двигателя.
Получается, программно отключить кислородный датчик имеет смысл только тогда, когда специально выполняется форсирование мотора и комплексный тюнинг двигателя (чип-тюнинг), дорабатывается выхлопная система и т.д.
Советы и рекомендации
Как видно, ошибка катализатора может быть настоящей проблемой для владельца, при этом требуется большая сумма, чтобы заменить катализатора на машине.
Конечно, можно установить обманку лямбды, однако следует помнить, что данное решение не всегда удается качественно интегрировать, особенно на «свежих» авто. По этой причине целесообразно придерживаться некоторых правил, чтобы увеличить срок службы катализатора.
Рекомендуем также прочитать статью о том, почему плавают обороты двигателя «на горячую». Из этой статьи вы узнаете об основных причинах плавающих оборотов после прогрева ДВС, а также о способах диагностики и решения данной проблемы.Прежде всего, важно понимать, что плохое топливо может вывести катализатор из строя. Заправляться следует только на проверенных АЗС, а также заливать бензин такой марки, которую рекомендует сам производитель автомобиля (например, нельзя лить более дешевый бензин АИ-92 в машину, где допускается использование горючего АИ-95 или АИ-98.)
Второе, не следует активно заливать в бак разные топливные присадки, особенно малоизвестных производителей. Эффект может быть сомнительным, а ущерб для катализатора большим.
Третье, следует избегать любого механического воздействия на катализатор (во время ремонтов машины и при эксплуатации авто). Дело в том, что керамические соты катализатора очень хрупкие и могут осыпаться даже при агрессивной езде по бездорожью.
Также нужно проезжать лужи и снежные завалы аккуратно, так как в этом случае имеет место быстрое охлаждение сильно нагретого катализатора. Такие перепады температур могут быстро вывести хрупкие соты катализатора из строя.
Подведем итоги
С учетом приведенной выше информации становится понятно, что катализатор и лямбда зонд напрямую влияют на эффективность работы двигателя. По этой причине проблемы с данными элементами не позволяют нормально эксплуатировать автомобиль и требуют профессионального решения.
Рекомендуем также прочитать статью о том, что такое лямбда зонд и признаки его неисправностей. Из этой статьи вы узнаете, какие симптомы указывают на проблемы с датчиком кислорода, как проверить датчик кислорода и заменить, а также на что обращать внимание при эксплуатации ТС.Напоследок отметим, что даже с учетом доступности нескольких способов решения ошибки катализатора, оптимально стремиться максимально увеличить срок службы уже имеющегося нейтрализатора и датчиков кислорода. Если есть такая возможность, вышедший из строя катализатор лучше заменить.
Такой подход позволяет уменьшить количество вредных выбросов в атмосферу, а также избавляет от запаха выхлопных газов, который будет присутствовать в случае установки обманки и удаления катализатора.
Читайте также
Мера окисления. Датчик кислорода: обслуживание и замена. Часть 2
Кислородные датчики предоставляют исключительно важные данные, на основании которых электронный блок управления рассчитывает состав топливно-воздушной смеси. Однако, естественный износ или загрязнение кислородных датчиков приводит к постепенному падению экономичности и создает угрозу выхода из строя нейтрализатора.Измеряя количество кислорода в отработавших газах, кислородные датчики являются важным элементом в процессе оптимизации состава топливно-воздушной смеси. Они обладают таким порогом чувствительности, что даже малейшее отклонение от идеального (стехиометрического) состава (при неполном сгорании топлива) приводит к срабатыванию датчика и указанию на обогащенную или обедненную смесь. На основании этой информации электронный блок управления либо обедняет, либо обогащает смесь, чтобы трехкомпонентный каталитический нейтрализатор мог справиться с возложенной на него задачей. Чем короче этот период, тем выше быстродействие системы.
Только кислородные датчики позволяют судить о КПД двигателя и каталитического нейтрализатора. Изношенные кислородные датчики теряют свое быстродействие, что может отрицательно сказаться на характеристиках системы. В результате снижаются эксплуатационные характеристики двигателя, повышается расход топлива и сильно ускоряется выработка ресурса каталитического нейтрализатора.
В случае выхода из строя датчика кислорода ЭБУ не получит сигнал о реальном соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива “наугад”, то есть по расчетным данным. Это может привести к менее эффективному использованию топлива и, как следствие, к увеличению его расхода. Это также может стать причиной потери эффективности каталитического нейтрализатора и потенциального повышения уровня токсичности выбросов. А значит, чтобы поддерживать работу двигателя на должном уровне, очень важно проводить систематическую замену кислородных датчиков.
Однако напрашивается вопрос – почему же электронный блок управления не регистрирует соответствующие диагностические коды неисправности? Дело в том, что данные о составе топливно-воздушной смеси предоставляют только кислородные датчики. Следовательно, крайне сложно определить износ этого датчика без вероятности подачи ложного сигнала. Расположенный позади каталитического нейтрализатора кислородный датчик (в системах с двумя датчиками) также не может в этом помочь, так как исправно функционирующий нейтрализатор сглаживает характеристики отработавших газов, чтобы по ним можно было судить об обогащённой или обеднённой смеси. Скорее всего, диагностические коды неисправности не регистрируются, так как оба датчика в этом случае будут иметь одинаковый износ.
Типичные неисправности и их признаки
Лямбда-зонд, изготовленный в соответствии со стандартами оригинального оборудования, может выйти из строя под воздействием внешних факторов, например, из-за удара или загрязнения, ставших причиной физического повреждения датчика. Для определения корректности работы датчика необходимо произвести полный внешний осмотр, а также проверку рабочих параметров. При осмотре лямбда-зонда следует придерживаться следующей процедуры и обращать внимание на указанные ниже признаки.
1. Проверить разъем и провода на отсутствие повреждений. Любые повреждения влияют на сигнал датчика.
2. Проверить защитную гильзу датчика на отсутствие признаков повреждений, которые могут указывать на наличие вмятины или трещины внутри. Для правильной работы датчика необходимо, чтобы его чувствительный элемент был не поврежден.
3. Проверить чистоту и водонепроницаемость разъема; осмотреть разъем на отсутствие повреждений, следов смазки или химикатов на нем, которые могут привести к ухудшению выходного сигнала датчика, обладающего высокой чувствительностью к загрязнению. В нормальном состоянии на датчике отсутствует налет, поверхность имеет тусклый цвет. Это означает, что происходит полное сгорание топлива как следствие надлежащего технического обслуживания двигателя.
Загрязнение антифризом
О загрязнении антифризом свидетельствуют хорошо заметные зернистые отложения серо-белого, иногда зеленоватого цвета. Скорее всего, происходит вследствие наличия антифриза в цилиндрах двигателя. Следовательно, надо проверить систему охлаждения двигателя, особенно прокладку головки цилиндров, на протечки, и при необходимости произвести ремонт.
Загрязнение маслом
Отложения темно-серого / черного цвета – признак загрязнения вследствие избыточного потребления масла. Необходимо проверить двигатель на утечку масла или износ.
Загрязнение обогащенным топливом
Сажа темно-коричневого или черного цвета – верный признак переобогащенной смеси. Может быть вызвано как выходом из строя самого датчика, так и неисправностью топливной системы. В этом случае следует проверить топливную систему и измерить токсичность выхлопных газов. В случае использования датчика с подогревом (3 и более проводов) проверить управление подогревателем кислородного датчика и сам подогреватель датчика.
Загрязнение присадками
Заметные отложения красного или белого цвета образуются вследствие чрезмерного использования присадок или использования вредных присадок. Некоторые составляющие топливных присадок могут загрязнять чувствительный элемент датчика. При сжигании такого топлива в двигателе выделяются пары, которые приводят к загрязнению и/или засаливанию чувствительного элемента. Перед заменой датчика необходимо удалить присадки, прочистив двигатель и/или топливную систему.
Загрязнение свинцом
Блестящие отложения темно-серого цвета – последствие использования этилированного топлива. Свинец разрушает платину, присутствующую как на чувствительном элементе датчика, так и в катализаторе, перед заменой датчика необходимо слить этилированный бензин и залить неэтилированный.
ВНИМАНИЕ: Во всех случаях загрязненный датчик кислорода требует замены, поскольку восстановлению не подлежит. Однако после замены датчика также важно проверить функционирование каталитического нейтрализатора. Загрязнение также может привести к неполадкам в нейтрализаторе, снизив его производительность.
Последствия использования некачественного лямбда-зонда
Несовместимый или некачественный лямбда-зонд, помимо фи зических несоответствий, часто становятся причиной значительных отклонений в работе различных систем автомобиля, что создает дополнительные трудности для выполнения бортовой диагностики. Это приводит к появлению ложных неисправностей и дополнительным затратам на бесполезные поиски их причин. Для клиента это может обернуться увеличением расходов на техническое обслуживание и отсутствием экономии. Поэтому мировой лидер в области разработки и производства датчиков кислорода, японская компания DENSO, рекомендует ответственно подходить к выбору датчика.
Также DENSO рекомендует заменять датчик согласно указаниям изготовителя автомобиля. Тем не менее, следует проверять исправность и эффективность датчика кислорода при каждом техосмотре автомобиля. В случае, если двигатель уже имеет большой пробег либо имеются признаки повышенного расхода масла, интервалы между заменами датчика следует сократить.
Компания DENSO предлагает два варианта датчиков, из которых можете выбрать подходящий для конкретного случая. Первый – с уже имеющимся разъемом, готовый к установке. Второй – универсальный, т.е. без разъема, позволяющий использовать разъем старого датчика. По цвету проводов датчиков кислорода любой марки можно легко определить их тип. Титановые 3х- и 4х-проводные датчики кислорода имеют провода разного цвета. Исключение составляют титановые датчики DENSO, которые имеют два черных провода и два серых. Приведенная ниже таблица помогает легко подобрать замену Вашему датчику DENSO.
Нюансы установки и обслуживания
Необходимый инструмент для установки датчика кислорода с разъемом: приспособление для очистки резьбы (размер M18x1,5 для большинства датчиков) и динамометрический ключ с подходящей головкой для датчика (размер 22 для большинства датчиков). Также необходима медная смазка.
Порядок установки
1. При необходимости очистить резьбу в выхлопной трубе специальным приспособлением.
2. Нанести немного смазки Copper+Plus, идущей в комплекте с датчиком DENSO, на резьбу датчика.
3. Ввернуть датчик с помощью динамометрического ключа с подходящей головкой в соответствии с указанным моментом. Будьте осторожны, чтобы не повредить провода!
Необходимый инструмент для установки универсального датчика (без разъема)
1. Кусачки.
2. Приспособление для зачистки проводов.
3. Обжимный инструмент с трещоткой и формой для изолированных клемм.
4. Промышленный фен.
5. Приспособление для очистки резьбы (размер M18x1,5 для большинства датчиков).
6. Динамометрический ключ с подходящей головкой для датчика (размер 22 для большинства датчиков).
Также потребуются медная смазка, разъемы, и термоусадочные накладки для соединения встык.
Порядок установки
1. Обрезать провода нового датчика по длине. ВНИМАНИЕ: Новый датчик со старым разъемом должен иметь такую же длину, как и старый датчик с разъемом.
2. Обрезать провода старого датчика по длине.
3. Зачистить концы проводов на 7 мм.
4. Обжать накладки обжимным инструментом (размер 22 – 16).
5. Усадить изоляцию горячим воздухом до полной герметизации.
6. При необходимости очистить резьбу в выхлопной трубе специальным приспособлением.
7. Нанести немного смазки Copper + Plus, идущей в комплекте с датчиком, на резьбу датчика.
8. Ввернуть датчик с помощью динамометрического ключа с подходящей головкой в соответствии с указанным моментом. Будьте осторожны, чтобы не повредить провода!
ВНИМАНИЕ! При монтаже НЕ ДОПУСКАТЬ ПОПАДАНИЯ СМАЗКИ НА НАКОНЕЧНИК ДАТЧИКА. Наносить только на резьбу датчика.
Советы по обращению с датчиком во время ТО
Содержать в чистоте и сухости разъем. Не допускайте попадания жидкой смазки или спрея. Влага, а также любые посторонние вещества сразу оказывают влияние на работу датчика.
Содержите в чистоте корпус датчика. В задней части датчика находятся отверстия, через которые датчик берет пробы наружного воздуха. Для обеспечения работы датчика эти отверстия должны быть открыты. Защищайте датчик от грязи и брызг холодной воды. Не мойте датчик водой под высоким давлением. Не наносите на датчик никаких покрытий.
Избегать перегрева кабеля. Не допускайте соприкосновения с выхлопной трубой и другими горячими деталями автомобиля.
Не подвергать кабель нагрузкам. Не располагайте кабель близко к движущимся деталям. Не допускайте натяжения кабеля или его провисания – кабель не должен раскачиваться или зацепляться за другие детали или объекты.
Не допускать ударов по наконечнику датчика. Во избежание повреждения чувствительного керамического элемента внутри датчика не допускайте ударов по наконечнику.
Не допускать загрязнения наконечника. Не допускайте загрязнения наконечника датчика какими-либо посторонними веществами. Запрещается распылять какой-либо состав на наконечник датчика.
Учитывая выход на рынок вторичного обслуживания новых автомобилей, компания DENSO весьма кстати расширяет ассортимент лямбда-зондов. Недавно в ассортимент добавлены еще 13 новых позиций, которые покрывают 43 оригинальных применения. Подобное расширение ассортимента увеличило общий перечень позиций до 412, что обеспечивает почти 5,4 тысячи вариантов применения. Общий охват европейского парка автомобилей составил 68%.
В ассортименте DENSO:
– Циркониево-оксидные датчики: цилиндрического и плоского типа;
– Датчики соотношения воздух/топливо: цилиндрического и плоского типа;
– Титановые датчики.
Датчики кислорода DENSO выпускаются в двух вариантах исполнения корпуса: резьбовом и фланцевом (включая прокладку OE качества), причем корпус готов к установке и не требует для монтажа дополнительных элементов, таких как фланцевые адаптеры. Датчики поставляются как с оригинальным штекером (Direct Fit), так и универсальные (без штекера), которых в ассортименте DENSO на данный момент насчитывается 21 позиция.
Как один из ведущих мировых производителей оригинальных автомобильных комплектующих и систем, DENSO обладает огромным опытом разработки кислородных датчиков. Оригинальные лямбда-зонды DENSO используют ведущие автопроизводители, включая Toyota, Honda, Jaguar, Volvo, Mazda, Subaru, Landrover и Opel. Изготовление в соответствии со строгими стандартами оригинального качества. Обязательные испытания на безопасность и проверка эксплуатационных качеств. Таковы высочайшие стандарты, лежащие в основе производства датчиков кислорода компании DENSO, которая предлагает исключительный выбор конфигураций как с подогревом, так и без подогрева, гарантированно подходящих для любого автомобиля.
Подготовил Иван Савельев
www.denso.ua
Источник: журнал autoExpert №2`2015. При перепечатке ссылка на источник обязательна.
Основные признаки неисправности и причины поломки лямбда-зонда
Автомобиль потерял тягу? При разгоне и подъеме в горку появились резкие рывки транспортного средства? А может резко вырос расход топлива? Все это может быть признаками поломки одного небольшого датчика, а именно лямбда-зонда. Как выявить неисправность на ранней стадии и как продлить срок службы устройству разберемся вместе.
λ -зонд, он же кислородный датчик, — устройство производящее оценку качества сгорания топливно-воздушной смеси. Он играет важную роль в продлении срока службы катализатора, осуществляющего снижение доли вредных выхлопов в окружающую среду.
К выходу зонда из строя могут привести следующие причины:
- 1. Перегрев. Происходит по причине сбоя в системе зажигания. Может быть вызван неправильной покраской мотора.
- 2. Механические повреждения. Могут произойти в результате попадания транспортного средства в ДТП или некорректного использования транспортного средства.
- 3. Проблемы с подключением. Сигналы устройства не доходят к ЭБУ, вследствие чего не происходит корректировки-топливно-воздушной смеси. Причиной может стать неисправность электропитания.
- 4. Износ. Происходит со временем с любыми деталями.
Зонд выходит из строя постепенно. В результате чего неопытные водители могут не сразу заметить изменения в поведении ТС.
Лямбда зонд признаки неисправности
Первыми маячками должны стать неточные показания о составе топливно-воздушной смеси, вследствие чего происходит ухудшение оборотов холостого хода. Транспортное средство начинает резко дергаться, двигатель издает нехарактерные хлопки, а на панели загорается «Чек».
Если на этом этапе никакие меры не принимаются, признаки неисправности лямбда-зонда становятся более ярко выраженными. Датчик отказывается работать при холодном двигателе, происходит снижение мощности и отклика педали газа. В итоге может произойти перегрев двигателя ТС.
Последним этапом идет окончательная поломка датчика кислорода. Авто перестанет заводиться, мощность упадет до минимальных значений, а из трубы пойдет едкий выхлоп.
Худшим сценарием станет полная разгерметизация зонда. Отработанные газы могут попасть в заборный канал наравне с эталонным воздухом. Это приведет к полному выходу из строя системы впрыска.
Некорректно работающий воздушный датчик может стать причиной более серьезных поломок, повлекущих за собой дорогостоящий ремонт. В современных моделях авто установлена система блокировки двигателя, которая не позволит осуществить запуск с неисправным воздушным датчиком. Именно поэтому важно во время обнаружить устранить неисправность кислородного датчика.
Как проверить лямбда-зонд
Приборы для диагностики:
- • осциллограф;
- • мультиметр;
- • вольтметр;
Для проверки работы воздушника в мастерских используется специальный прибор — осциллограф. Процедура дает максимально точную оценку состоянию датчика.
Измерение показаний происходит при заведенном двигателе и прогретом датчике. В противном случае данные могут оказаться не верны.
При подтверждении поломки, рекомендуется заменить датчик новым аналогом. Б/у зонд устанавливают нечасто, т.к. нет гарантии, сколько сможет прослужить такой датчик. Ремонт сломанного воздушника не имеет смысла, это всеобщая рекомендация от большинства производителей. Цена на аналог у дилеров может быть достаточно высокой, поэтому некоторые мастера рекомендуют приобретать универсальный λ -зонд. Его стоимость значительно ниже оригинала.
Бывают случаи, когда датчик полностью исправен, однако дает искаженные показания. Это случается из-за образования осадка продуктов сгорания. Исправить ситуацию поможет обычная чистка.
Для диагностики воздушного датчика также применяется мультиметр. Прибор способен регистрирует факт поломки или опровергнуть его.
Часто встречается вопрос «Как самому проверить работоспособность лямбда-зонда?». Начать следует с визуального осмотра. При наличии копоти, устройство рекомендуется почистить.
Для дальнейшего тестирования датчика вам понадобится вольтметр и тестерПеред проверкой коробка передач устанавливается на нейтралку.
Разъемная колодка лямбда-зонда оснащена 4 видами контактов:
Диагностика на нагреватель зонда
При включенном зажигании разделите разъемы воздушника и соединительного жгута. Плюсовой щуп прибора присоедините к разъему №4 (подогрев), минусовой к №2 (масса). На вольтметре должно отразиться бортовое значение напряжения.
Диагностика сигнального напряжения λ-зонда
Присоединить «+» к № 1, «-» — к №2. Показания снимаются тестером или вольтметром. Нормой является 0,1-0,2 В — холодный двигатель, 0,1-0,9 прогретый.
Диагностика нагревателя
Следует разъединить разъемы колодки и общего жгута. Измерить тестером сопротивление разъемов 3 и 4. При показаниях 10-40 Ом — зонд исправен.
Один маленький датчик может оказать большое влияние на работу всего автомобиля. Поэтому, если вы заметили любые изменения в работе транспортного средства, стоит незамедлительно провести его диагностику. Нужен новый лямбда-зонд? Быстрый подбор на ваше авто по марке, модели и году выпуска здесь.
Проверка и устранение неисправностей лямбда-зонда
Использование нескольких лямбда-зондов
С момента введения EOBD необходимо контролировать работу каталитического нейтрализатора. Для этого за катализатором устанавливается дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.
Функция зонда после каталитического нейтрализатора такая же, как у зонда перед каталитическим нейтрализатором.Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения зонда ниже по потоку очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем меньше емкость каталитического нейтрализатора, тем выше амплитуда напряжения зонда, расположенного ниже по потоку, из-за повышенного содержания кислорода.
Высота амплитуд на датчике ниже по потоку зависит от фактической емкости каталитического нейтрализатора, которая изменяется в зависимости от нагрузки и скорости.Таким образом, при сравнении амплитуд датчиков учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков все еще примерно одинаковы, емкость каталитического нейтрализатора была достигнута, например через старение.
НЕИСПРАВНОСТЬ ДАТЧИКА КИСЛОРОДА ЛЯМБДА: СИМПТОМЫ
Неисправный лямбда-зонд может вызвать следующие симптомы:
- Высокий расход топлива
- Низкая производительность двигателя
- Высокий выброс выхлопных газов
- Загорается контрольная лампа двигателя
- Сохраняется код ошибки
ВЛИЯНИЕ НЕИСПРАВНОСТИ ЛЯМБДА-КИСЛОРОДНОГО ДАТЧИКА: ПРИЧИНА НЕИСПРАВНОСТИ
Существует несколько причин, по которым может произойти отказ:
- Внутреннее и внешнее короткое замыкание
- Отсутствие заземления / напряжения
- Перегрев
- Отложения / загрязнения
- Механическое повреждение
- Использование этилированного топлива / присадок
Существует ряд типичных неисправностей лямбда-датчика, которые часто возникают.В следующем списке показаны причины диагностированных неисправностей:
Зонды без подогрева
Диагностированные неисправности | Причина |
---|---|
Защитная трубка или корпус датчика забиты остатками масла | Несгоревшее масло попало в выхлопную систему, например из-за неисправных поршневых колец или уплотнений штока клапана |
Ложный воздухозаборник, недостаток эталонного воздуха | Датчик установлен неправильно, отверстие для эталонного воздуха заблокировано |
Повреждение из-за перегрева | Температуры выше 950 ° C из-за неправильного зажигания точки или люфта клапана |
Плохое соединение на штекерных контактах | Окисление |
Обрыв кабельных соединений | Плохо проложенные кабели, точки истирания, укусы грызунов |
Отсутствие заземления | Окисление, коррозия на выхлопная система |
Механическое повреждение | Чрезмерный момент затяжки |
Химическое старение | Очень часто короткие пути |
Свинцовые отложения | Использование этилированного топлива |
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ОСНОВНЫЕ ПРИНЦИПЫ
Автомобили, оборудованные функцией самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей.Обычно это отображается с помощью контрольной лампы двигателя. Затем память неисправностей может быть считана с помощью диагностического прибора для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с дефектным компонентом или, например, с неисправность кабеля. В этом случае механик должен провести дальнейшие испытания.
В рамках EOBD мониторинг лямбда-зонда был расширен и теперь включает следующие точки:
- Обрыв цепи,
- Готовность к работе,
- Короткое замыкание на массу блока управления,
- Замыкание на плюс
- Обрыв кабеля и старение лямбда-зонда.
Для диагностики сигналов лямбда-зонда блок управления использует форму сигнала частоты.
Для этого блок управления вычисляет следующие данные:
- Максимальное и минимальное обнаруженное значение напряжения датчика,
- Время между положительным и отрицательным фронтом,
- Регулирующая переменная лямбда-регулятора в зависимости от богатой и бедной,
- Порог контроля лямбда-регулирования,
- Напряжение датчика и длительность периода.
Амплитуда: максимальное и минимальное значения больше не достигаются, определение богатой / обедненной смеси больше невозможно.
КАК ОПРЕДЕЛЯЕТСЯ МАКСИМАЛЬНОЕ И МИНИМАЛЬНОЕ НАПРЯЖЕНИЕ ДАТЧИКА?
При запуске двигателя все старые максимальные / минимальные значения в блоке управления удаляются.Во время работы минимальные / максимальные значения отображаются в диапазоне нагрузки / скорости, заданном для диагностики.
Время отклика: зонд слишком медленно реагирует на изменение смеси и больше не отображает статус в нужное время.
РАСЧЕТ ВРЕМЕНИ МЕЖДУ ПОЛОЖИТЕЛЬНЫМ И ОТРИЦАТЕЛЬНЫМ ПЛАНОМ
Если напряжение зонда превышает контрольный порог, начинается измерение времени между положительным и отрицательным фронтом.Если напряжение зонда падает ниже контрольного порога, измерение времени прекращается. Период времени между началом и окончанием измерения времени измеряется счетчиком.
Время отклика: частота датчика слишком низкая, оптимальное управление больше невозможно.
ОБНАРУЖЕНИЕ ВОЗРАСТНОГО ИЛИ ЗАГРЯЗНЕННОГО ЛЯМБДА-ДАТЧИКА
Если зонд сильно изношен или загрязнен, e.грамм. через присадки к топливу это влияет на сигнал датчика. Сигнал зонда сравнивается с сохраненным шаблоном сигнала. Медленный зонд определяется как неисправность, например через длительность периода сигнала.
ПРОВЕРКА ЛЯМБДА-ЗОНДА С ПОМОЩЬЮ ОСЦИЛЛОСКОПА, МУЛЬТИМЕТРА, ТЕСТЕРА ЛЯМБДА-ДАТЧИКА, АНАЛИЗАТОРА ВЫБРОСОВ: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Как правило, перед каждой проверкой следует проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема.Выхлопная система не должна иметь утечек.
Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо убедиться, что лямбда-регулирование неактивно во время некоторых рабочих состояний, например. при холодном пуске до достижения рабочей температуры и при полной нагрузке.
Проверка лямбда-зонда тестером выхлопных газов
Один из самых быстрых и простых тестов – это измерение с помощью анализатора выбросов четырех газов.
Испытание проводится так же, как и предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух включается в качестве возмущающей переменной путем снятия шланга. Из-за изменения состава выхлопных газов изменяется и значение лямбда, которое рассчитывается и отображается тестером выхлопных газов. Система образования смеси должна определять это по определенному значению и регулировать его в течение определенного времени (60 секунд, как в тесте на выброс выхлопных газов).Если переменная возмущения удаляется, значение лямбда должно быть уменьшено до исходного значения.
В качестве основного принципа следует соблюдать спецификации производителя для подключения переменных возмущений и значения лямбда.
Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем контролируют смесь посредством точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-регулирование не работает.
Проверка лямбда-зонда мультиметром
Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.
Мультиметры с низким внутренним сопротивлением (чаще всего в аналоговых устройствах) перегружают сигнал лямбда-зонда и могут вызвать его выход из строя. Из-за быстро меняющегося напряжения сигнал лучше всего отображать с помощью аналогового устройства.
Мультиметр подключается параллельно сигнальной линии (черный кабель, см. Принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра установлен на 1 В или 2 В. После запуска двигателя значение между 0.На дисплее появляется 4 – 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает меняться от 0,1 В до 0,9 В.
Для получения безупречных результатов измерения двигатель следует поддерживать на скорости прибл. 2500 об. / Мин. Это гарантирует достижение рабочей температуры зонда даже в системах с ненагреваемым лямбда-зондом. Если температура выхлопных газов недостаточна в режиме холостого хода, существует риск того, что ненагретый датчик остынет и сигнал больше не будет генерироваться.
Проверка лямбда-зонда осциллографом
Форма сигнала лямбда-зонда
Сигнал лямбда-зонда лучше всего отображать с помощью осциллографа.Что касается измерения с помощью мультиметра, основным условием является то, что двигатель или лямбда-зонд должны иметь рабочую температуру.
Осциллограф подключается к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды.
Обороты двигателя снова должны быть прибл.2500 об. / Мин.
Переменное напряжение отображается на дисплее в синусоидальной форме. Следующие параметры могут быть оценены по этому сигналу:
- Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
- Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).
Проверка лямбда-зонда при помощи тестера лямбда-зонда
Различные производители предлагают специальные тестеры лямбда-зондов для тестирования.В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.
Как мультиметр и осциллограф, он подключается к сигнальной линии пробника. Как только зонд достигнет рабочей температуры и начнет работать, светодиоды начнут попеременно загораться – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.
Здесь все характеристики настроек измерительного устройства для измерения напряжения относятся к датчикам диоксида циркония (датчикам скачков напряжения).Для диоксида титана диапазон измерения напряжения изменяется на 0-10 В, при этом измеряемые напряжения меняются в пределах 0,1-5 В.
Проверка состояния защитной трубки
В качестве основного принципа необходимо соблюдать спецификации производителя. Наряду с электронным тестом состояние защитной трубки элемента зонда может указывать на функциональные возможности:
ЗАЩИТНАЯ ТРУБКА СЛОЖНО ЗАСАЖЕНА
- Двигатель работает со слишком богатой смесью
Необходимо заменить датчик и устранить причину чрезмерно богатой смеси, чтобы предотвратить повторное засорение датчика.
БЛЕСКА НА ЗАЩИТНОЙ ТРУБКЕ
Свинец разрушает элемент зонда.Необходимо заменить зонд и проверить каталитический нейтрализатор. Замените этилированное топливо неэтилированным.
БЕЛЫЕ (БЕЛЫЕ ИЛИ СЕРЫЕ) ОТЛОЖЕНИЯ НА ЗАЩИТНОЙ ТРУБКЕ
- Двигатель горит масло, дополнительные присадки в топливо
Необходимо заменить датчик и устранить причину возгорания масла.
НЕПРАВИЛЬНЫЙ МОНТАЖ
Неправильная установка может привести к повреждению лямбда-зонда, и его правильная работа не может быть гарантирована.Во время монтажа необходимо использовать предписанный специальный инструмент и соблюдать момент затяжки.
ПРОВЕРКА НАГРЕВА ДАТЧИКА КИСЛОРОДА ЛЯМБДА: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.
Для этого отсоедините разъем к лямбда-зонду. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента.Это должно быть от 2 до 14 Ом. На стороне автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение> 10,5 В (бортовое напряжение).
Различные варианты подключения и цвета кабелей
Зонды без подогрева
Количество кабелей | Цвет кабеля | Подключение |
---|---|---|
1 | Черный | Сигнал (заземление через корпус) |
2 | Черный | Сигнал Заземление |
Зонды с подогревом
Количество кабелей | Цвет кабеля | Подключение |
---|---|---|
3 | Черный 2 x белый | Сигнал (заземление через корпус) нагревательного элемента |
4 | Черный 2 x белый Серый | Сигнал, нагревательный элемент, заземление |
Зонды диоксида титана
Количество кабелей | Цвет кабеля | Подключение |
---|---|---|
4 | Красный Белый Черный Желтый | Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+) |
4 | Черный 2 x белый Серый | Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+) |
(Технические характеристики производителя должны соблюдаться)
ЗАМЕНА КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ВИДЕО
Симптомы, причины и цена поломки лямбда-зонда!
Время чтения прибл.9 минутУ нас есть вы в начале января в небольшом отчете некоторую информацию о рассылке лямбда-зонда. И сегодня мы хотим перейти к Проблемы , которые могут существовать с лямбда-зондом, и подвести вас немного ближе к теме. Лямбда-зонд предназначен для максимального снижения выбросов загрязняющих веществ из двигателя. Однако, если лямбда-зонд неисправен, расход топлива может увеличиться, и двигатель больше не будет обеспечивать полную мощность. Задача лямбда-зонда, который находится в выхлопе, – определять содержание кислорода в выхлопных газах.С помощью этих определенных значений система управления двигателем может соответствующим образом регулировать топливно-воздушную смесь, в результате чего Catalyst может обеспечивать наиболее эффективную очистку. По этой причине лямбда-зонд также называется Регулирующий зонд . В дополнение к обычному лямбда-зонду, на большом количестве автомобилей также требуется еще один лямбда-зонд, диагностический зонд , установленный за каталитическим нейтрализатором и контролирующий значения выхлопных газов, хотя он не влияет на управление двигателем.К сожалению, лямбда-зонд тоже может быть источником ошибки. В следующей статье мы хотели бы более подробно остановиться на конкретных задачах, функциях и дефектах, которые могут возникнуть.
Обзор тем
Кто интересуется только очень конкретными областями вокруг темы неисправный лямбда-зонд интересует, вы можете использовать следующие метки перехода, чтобы перейти непосредственно к нужной теме одним щелчком мыши. И так же быстро вы можете вернуться к этому обзору из выбранного пункта меню всего одним щелчком мыши.Однако мы рекомендуем нашим читателям всегда читать статью полностью. Некоторые пункты меню становятся по-настоящему понятными и понятными только после прочтения всей информационной статьи.
- Каковы задачи лямбда-зонда?
- Как работает лямбда-зонд?
- Скачкообразные и широкополосные зонды
- Скачкообразные зонды
- Широкополосные зонды
- Как можно определить дефектный лямбда-зонд?
- Замена лямбда-зонда
- Сколько стоит лямбда-зонд?
- Обобщение информации о лямбда-зонде
- Учебники: замена лямбда-зонда
Каковы задачи лямбда-зонда?
Лямбда-зонд устанавливается в бензиновые двигатели с конца 70-х годов.Только это устройство позволяло использовать регулируемый каталитический нейтрализатор при условии использования неэтилированного бензина. Лямбда-зонд позволяет электронике двигателя рассчитывать содержание кислорода в выхлопных газах. Это позволяет регулировать топливно-воздушную смесь, что регулируется продолжительностью впрыска форсунками. В самом выхлопном газе содержание кислорода в идеале должно составлять ноль процентов , иначе каталитический нейтрализатор больше не сможет должным образом восстанавливать токсичные оксиды азота до азота.Кстати, сейчас уже нет бензинового двигателя без лямбда-зонда.
С начала 2000-х годов лямбда-зонд все чаще устанавливают в дизельных двигателях, чтобы обеспечить соблюдение предписанных значений выбросов. Еще одно преимущество использования лямбда-зондов в дизельных двигателях заключается в том, что они снижают подверженность дефектам. Это связано с тем, что опасные ожоги, которые возникают, например, при переполнении, распознаются и отключаются.Кстати, так называемые каталитические нейтрализаторы NOX также контролируются лямбда-зондом. Лямбда-зонд предоставляет данные, важные для управления каталитическим нейтрализатором, регулирование которого должно происходить с интервалами, чтобы можно было сохранить эффект накопления. ( Назад к обзору )
Как работает лямбда-зонд?
Отношение топлива к воздуху определяется с помощью так называемого лямбда-значения с желаемым эталонным значением на одну величины.Здесь говорят о стехиометрическом равновесии. В этом контексте говорят об «Лямбда-окне» (значение составляет от 0,97 до 1,03 ). Если указано это значение, то указывается точное количество кислорода, которое требуется для сгорания всего топлива. На один килограмм бензина премиум-класса с октановым числом 95 требуется 14,7 кг воздуха. Если процентное содержание кислорода выше, говорят о бедной смеси , тогда как говорят с избытком топлива из одной богатой смеси .Если значение лямбда находится в пределах диапазона лямбда, каталитический нейтрализатор может обеспечить максимальную эффективность очистки.
При значении лямбда 0,85, т.е. на богатой смеси, двигатель достигает максимально возможного крутящего момента. По этой причине значение лямбда не всегда находится в пределах окна лямбда – например, во время процесса ускорения. Однако дизельные двигатели работают со смесью, значение лямбда которой находится между 1,3 и 6 лож. Кроме того, лямбда-зонд в дизельных двигателях не имеет прямого влияния на количество впрыскиваемого топлива – здесь лямбда-зонд влияет на этот клапан AGR, который в конечном итоге регулирует топливную смесь через скорость рециркуляции выхлопных газов.( Назад к обзору )
Прыжковые и широкополосные датчики
В основном есть две разные версии лямбда-датчиков: так называемые скачковые датчики и широкополосные датчики , последний из которых является более поздним вариантом. ( Назад к обзору )
Датчики скачка
Датчики скачка также называются бинарными лямбда-датчиками. С такими датчиками сигнал соответствующих датчиков прыгает вперед и назад между двумя различными значениями.Прыжковые зонды можно разделить на две следующие подгруппы: Зонды из диоксида циркония и Зонды из диоксида титана . По форме оба они в форме пальца и полые. В случае зондов из диоксида циркония внешняя часть зонда находится в потоке выхлопных газов, а внутренняя часть контактирует с окружающим воздухом. Его также называют так называемым эталонным газом. Между ними находится твердый электролит на основе диоксида циркония, который способен проводить ионы кислорода с температурой 300 градусов, которые, в свою очередь, мигрируют в сторону выхлопных газов, так что различные концентрации кислорода между выхлопными газами и наружным воздухом становятся сбалансированный.
В это время на платиновых электродах, окружающих диоксид циркония, генерируется электрическое напряжение. Это электрическое напряжение является так называемым выходным сигналом, который передается на блок управления. Если смесь бедная, то есть в выхлопном газе высокое содержание кислорода, можно измерить напряжение менее 0,2 вольт. При богатой смеси, т. Е. С высокой долей топлива в выхлопных газах, можно измерить напряжение более 0,8 вольт. Если теперь связать это с оптимальным значением лямбда 1, напряжение составит около 0,45 вольт.Это означает, что зонд диоксида циркония может только проверять, является ли смесь слишком бедной или слишком богатой или находится ли она в идеальном диапазоне.
Это также относится к зонду диоксида титана, но эти два значительно отличаются от зонда диоксида циркония. В отличие от зонда из диоксида циркония, твердый электролит в зонде из диоксида титана состоит не из диоксида циркония, а из диоксида титана. Кроме того, электрическое сопротивление изменяется пропорционально содержанию кислорода в выхлопных газах, и уменьшение проводимости в лямбда-окне происходит внезапно.Таким образом, информация о рабочем состоянии двигателя предоставляется через измеренное сопротивление. В отличие от зонда из диоксида циркония, зонд из диоксида титана не генерирует собственное напряжение. Кроме того, здесь не требуется окружающий воздух в качестве эталонного газа, чтобы можно было определить содержание кислорода в выхлопном газе. Из-за этого зонд из диоксида титана в целом более компактен, чем зонд из диоксида циркония. Одним из недостатков является то, что зонд из диоксида титана необходимо нагреть, чтобы он достиг рабочей температуры 700 градусов.В настоящее время скачковые щупы больше не используются в серийном производстве. ( Назад к обзору )
Широкополосные датчики
С широкополосными датчиками, по сравнению со скачковыми датчиками, возможно значительно более дифференцированное определение состава смеси. По этой причине они также используются в современных бензиновых и дизельных двигателях, поскольку здесь необходимо точное регулирование соотношения топлива и воздуха за пределами лямбда-окна. Например, бензиновые двигатели с непосредственным впрыском топлива сознательно работают на обедненной смеси в диапазоне частичной нагрузки, чтобы сэкономить топливо.В отличие от этого, дизельные двигатели требуют богатой смеси, чтобы каталитический нейтрализатор NOX мог регулярно восстанавливаться. Широкополосные датчики способны получать значения лямбда от 0,6, т.е. очень богатая смесь , для определения, и все, что касается этого, практически стремится к бесконечности. Широкополосный зонд имеет более сложную структуру, чем прыгающий зонд: компонентами такого зонда являются две ячейки – измерительная ячейка и ячейка накачки. Содержание кислорода в выхлопных газах определяется в измерительной ячейке.Если этот процент кислорода теперь отклоняется от эталонного значения, задача насосной ячейки – закачивать ионы кислорода в измерительную ячейку. Между прочим, ток накачки, который требуется для этого, является измеряемой переменной, которая определяет точное значение лямбда, которое имеет смесь. ( Назад к обзору )
Как можно заметить неисправный лямбда-зонд?
Лямбда-зонд – это изнашиваемая деталь, которую через некоторое время необходимо заменить, на что есть некоторые признаки. Однако бывает и так, что лямбда-зонд выходит из строя преждевременно.Это может быть вызвано, например, поездкой на короткие расстояния или более быстрым процессом химического старения. В редких случаях неисправный лямбда-зонд также может указывать на другое серьезное повреждение двигателя. Другая причина неисправности – плохое заземление или прерванные кабельные соединения.
Есть несколько симптомов, указывающих на неисправный лямбда-зонд, при этом важно, будет ли контрольный зонд, который установлен перед каталитическим нейтрализатором, или диагностический зонд, который установлен за каталитическим нейтрализатором. , неисправен.Если диагностический датчик неисправен, никаких прямых симптомов не заметно, потому что диагностический датчик предназначен только для контроля работы каталитического нейтрализатора. В отличие от этого контрольный датчик напрямую влияет на управление двигателем, поэтому правильные измеренные значения не отправляются ему, если контрольный датчик неисправен. В результате в выхлопных газах может быть либо слишком много, либо слишком мало кислорода, что может привести к избытку жирных или бедных Смесь.Однако эти симптомы также могут указывать на неисправность других компонентов двигателя.
В некоторых двигателях может случиться так, что Аварийная программа будет активирована, если лямбда-зонд неисправен или сильно загрязнен. Эта аварийная программа предназначена для защиты двигателя и окружающей среды соответственно. Если эта программа активирована, обычно загорается контрольная лампа двигателя, и вы также найдете соответствующее сообщение в памяти ошибок бортовой диагностики. Дальнейшие симптомы, указывающие на то, что лямбда-зонд может быть неисправен, включают снижение производительности двигателя, плохую тягу при ускорении, резкий двигатель или пропуски воспламенения, повышенный расход топлива, более высокие выбросы выхлопных газов, дым из выхлопных газов и то, что загорается лампа MKL.( Назад к обзору )
Замена лямбда-зонда
К счастью, затраты на оплату труда при замене лямбда-зонда не слишком высоки, так как зонд обычно очень легко доступен в выхлопной системе. Однако анализ ошибки может занять много времени. Если лямбда-зонд легко доступен, его обычно можно заменить менее чем за 30 минут. Важно, чтобы выхлопная система перед началом работы немного остыла. Старый зонд следует откручивать, когда он теплый, а новый лямбда-зонд следует вкручивать, когда он холодный.Если вы хотите выполнить работу самостоятельно, желательно при демонтаже надеть термостойкие перчатки и перед установкой нанести на резьбу высокотемпературную пасту. Эта паста предназначена для предотвращения прилипания или заедания. В более старом автомобиле может случиться так, что лямбда-зонд сгорел в выхлопной системе, что значительно затрудняет замену, и поэтому вам следует подумать о замене соответствующей части выхлопной системы. Часто срывается резьба старого щупа и замена соответствующего участка выхлопа неизбежна.( Назад к обзору )
Сколько стоит лямбда-зонд?
Неважно, какой у вас новый Регулирующий датчик или новый Диагностический датчик – диапазон цен на новый датчик составляет от 20 до 180 евро. Кроме того, есть расходы на анализ и, конечно же, рабочее время. Время, которое может занять такое изменение, составляет от 30 минут до 2 часов, что в дальнейшем приводит к расходам от 40 до 250 евро.
Итак, информация о лямбда-зонде:
- Лямбда-зонд – это датчик концентрации кислорода (т.е.е. прибор для регулирования выбросов от бензиновых, дизельных, газовых двигателей)
- Лямбда-зонд измеряет остаточное содержание кислорода в выхлопных газах
- Лямбда-зонд обеспечивает оптимальный состав смеси
- Блок управления определяет состав смеси (бедная / богатая) на основе на лямбда-зонде напряжение
- , если смесь слишком богатая, блок управления уменьшает количество топлива в соотношении смеси
- , если смесь слишком бедная, блок управления увеличивает количество топлива в соотношении смеси
- измеренное значение лямбда-зонда позволяет блоку управления регулировать количество впрыскиваемого топлива для обеспечения оптимального состава смеси
- возможный второй лямбда-зонд (диагностический зонд после каталитического нейтрализатора), проверяет, соответствует ли управляющий зонд (перед каталитическим нейтрализатором) работает оптимально
- есть скачковые и широкополосные пробники ( Вернуться к обзору )
( Вернуться к обзору )
https: // www.youtube.com/watch?v=zCYbG4BTlDQ
Конечно, этого еще не произошло!
tuningblog имеет бесчисленное множество других статей на тему автомобилей и тюнинга автомобилей в наличии. Вы хотите их всех увидеть? Просто нажмите ЗДЕСЬ и осмотритесь. Частично мы хотели бы предоставить вам новости, но также и не тюнинг. В нашей категории Советы, продукты, информация и сотрудничество У нас есть обзоры производителей автомобилей или аксессуаров, новых условий Tuning Wiki или того или другого Leak veröffentlicht . После выдержки из последних статей:
«Tuningblog.eu» – мы держим вас в курсе вопросов тюнинга и стайлинга автомобилей в нашем тюнинговом журнале и представляем вам последние тюнингованные автомобили со всего мира. ежедневно. Лучше всего подписаться на наш канал, и мы будем автоматически получать информацию, как только появится что-то новое об этом сообщении, и, конечно же, обо всех других публикациях.
Полное руководство по автомобильному датчику кислорода
Полное руководство по датчику кислорода для чайников
Датчики кислородаиспользуются в транспортных средствах, чтобы контролировать выбросы и обеспечивать эффективную работу выхлопной системы.В большинстве новых автомобилей, оснащенных 4-цилиндровыми двигателями, есть два датчика кислорода: один перед каталитическим нейтрализатором, а другой – после него. Некоторые автомобили V6 и V8 имеют еще больше кислородных датчиков, которые помогают контролировать их сложные системы. Основная цель кислородного датчика – уменьшить автомобильные выбросы и помочь сохранить чистоту окружающей среды.
История датчика кислорода
Компания Robert Bosch разработала первый датчик кислорода для Volvo 1976 года. Первые произведенные датчики полагались на тепло от выхлопных газов, чтобы нагреться до рабочей температуры.Это создало проблему с производительностью, потому что сенсоры начали реагировать почти через минуту.
Датчик кислорода впервые стал обязательным оборудованием на транспортных средствах в 1980 году, когда в штате Калифорния увидели, что датчик кислорода может значительно снизить выбросы. К середине 1990-х годов в каждом штате США были законы, обязывающие датчики кислорода.
С годами кислородный датчик получил множество названий, которые относятся к одному и тому же датчику.Некоторые из других названий кислородного датчика, известные в автомобильной промышленности, включают лямбда-зонд (в основном в Великобритании), лямбда-зонд, датчик кислорода в выхлопных газах (EGO), датчик кислорода в выхлопных газах с подогревом (HEGO), планарный датчик и Датчик O2.
[Фото Мартина Олссона (Wikimedia Commons) ]Как эволюционировали кислородные датчики
Когда он был впервые представлен, кислородный датчик контролировал выхлоп на транспортном средстве и поддерживал надлежащую смесь воздуха и топлива.Усовершенствования в подаче топлива за счет использования карбюратора по сравнению с впрыском топлива помогли с точной регулировкой, которую необходимо было выполнить с помощью входных данных, поступающих от датчика в компьютерную систему транспортного средства. Баланс воздуха и топлива был доставлен в двигатель гораздо более эффективно, что привело к снижению расхода топлива и снижению воздействия выхлопных газов на окружающую среду.
Изначально датчики O2 были однопроводными устройствами, в которые не было встроенных нагревателей. Эти датчики использовали метод металлического стержня для нагрева, но они не могли поддерживать тепло, когда автомобиль простаивал в течение длительного периода времени.Для решения этой проблемы были разработаны многопроволочные кислородные датчики, включающие нагреватели, которые помогают поддерживать правильную работу датчиков в любое время. Поскольку датчик должен быть примерно 600 градусов или выше, прежде чем он начнет работать, в конструкцию был добавлен нагревательный стержень, помогающий отводить тепло от двигателя и ускорять работу датчика. Это усовершенствование конструкции системы используется до сих пор.
К 1996 году кислородные датчики были стандартным оборудованием на всех транспортных средствах, и было добавлено больше датчиков, чтобы помочь контролировать эффективность топливной и выхлопной систем.Примерно в это же время была представлена система бортовой диагностики II, добавляющая дополнительный уровень компьютеризированного мониторинга для более сложных топливных систем. Поскольку датчики O2 стали приобретать все большее значение для общей эффективности автомобильных двигателей, система OBII превратилась в очень точную и надежную систему мониторинга.
Поскольку в системах с двойным выхлопом имеется два каталитических нейтрализатора, в них вдвое больше кислородных датчиков. Когда вы посмотрите на коды ошибок для датчиков O2, вы увидите такие индикаторы, как «bank 1 sensor 1» или «bank 2 sensor 2».«В системах с одним выхлопом вы обычно получаете только ошибку« датчик 1 ряда 1 ». Ряд 1 означает первый ряд цилиндров двигателя, а ряд 2 означает второй. Датчик 1 обычно является ближайшим к двигателю датчиком, и Датчик 2 – это датчик, расположенный с другой стороны каталитического нейтрализатора.
[Фото Майкла Хандрича (Wikimedia Commons)]Как они работают
Датчик O2 фактически вырабатывает электричество на основе выходной мощности выхлопной системы.Затем компьютер определяет эту разницу в напряжении, корректируя топливную смесь. Создаваемое напряжение колеблется от 0,9 до 0,1 вольт, указывая компьютеру, что смесь либо слишком бедная, либо слишком богатая. Чем выше напряжение, тем богаче выхлоп двигателя, и эта информация позволяет автомобилю обеднять смесь.
Иногда выходное напряжение датчика может выйти из строя или колебания напряжения могут стать вялыми, не реагируя на действия компьютера достаточно быстро.Когда датчик выходит из строя, компьютер не может выполнять основные регулировки, чтобы двигатель работал эффективно, и вызывает загорание индикатора проверки двигателя. Определить, какой датчик вышел из строя, может быть сложно, и в большинстве случаев это требует использования передовых инструментов сканирования, которые подключаются к компьютерной системе автомобиля.
Автомобили с несколькими датчиками также контролируют работу каталитического нейтрализатора. Если датчик расположен перед каталитическим нейтрализатором, его задача – регулировать смесь топлива, тогда как датчик после него контролирует работу и эффективность каталитического нейтрализатора.
Могу ли я заменить датчик кислорода?
Датчики кислороданеобходимо время от времени заменять из-за износа, и большинство людей полагаются на профессионального механика, который сделает эту работу. Новые датчики могут прослужить много миль, и профилактическая их замена не всегда необходима. Однако, если ваша выхлопная система показывает признаки ржавчины или подвержена преждевременной ржавчине и отказу, может быть хорошей идеей проконсультироваться с техническим специалистом, чтобы узнать, может ли профилактическая замена быть хорошей идеей, даже если она работает правильно.
Сканерыдля определения неисправности датчика стали доступными, и их легко подключить к разъему для передачи данных в вашем автомобиле. Хорошая идея – иметь руководство по ремонту вашего автомобиля на тот случай, если вам понадобится дополнительная информация о разъеме канала передачи данных вашего конкретного автомобиля или дополнительных требованиях по снятию и замене. После того, как вы определили, что датчик кислорода вышел из строя, вы можете обратиться к руководству по ремонту или приобрести датчик для замены и подобрать размер гнезда или гаечного ключа в зависимости от расположения и доступности датчика.Если вы все же решите приобрести ключ для кислородного датчика и заменить датчик самостоятельно, может оказаться целесообразным снять его, пока выхлоп теплый или горячий, однако это может быть очень опасно, и поэтому рекомендуется подождать, пока он не остынет.
Сколько стоит датчик кислорода?
Если вы решите заменить датчик самостоятельно, вы можете сэкономить деньги. Однако, если ремонт кажется слишком сложным, он может стать довольно дорогим в зависимости от автомобиля. Отведя машину к механику, вы должны принять во внимание, что вы будете платить повышенную цену за датчик, а также дополнительную плату за снятие и замену детали.
Большинство механиков не позволит вам купить деталь в магазине запчастей и попросить их установить ее. Они полагаются как на надбавку за деталь, так и на ставку своей рабочей силы как часть своего дохода от бизнеса. Кислородный датчик, который может стоить вам 100 долларов, если вы, возможно, будете использовать его самостоятельно, может варьироваться от 125 до 150 долларов после их надбавки от 25% до 50%, а стоимость труда может колебаться от 85 до 110 долларов в час. Тарифы на оплату труда в дилерских центрах обычно выше и могут достигать 135 долларов в час. Хорошая новость заключается в том, что для большинства автомобилей на ремонт требуется всего час или меньше.
Датчики кислорода, как правило, являются довольно надежными послепродажными работами, но их следует учитывать при их покупке. Универсальный кислородный датчик может стоить дорого, однако он не будет поставляться с заводским разъемом, который используется для подключения к автомобилю. Если вы решите приобрести универсальный, вам придется отрезать и повторно использовать оригинальный разъем от неисправного датчика. Универсальные датчики будут поставляться с инструкциями, а также стыковочными соединителями для повторного использования соединителя, однако датчики кислорода оригинального оборудования обычно являются лучшим выбором при замене из-за их прямой установки и простоты установки.
Что может случиться, если я не заменю его?
Датчики кислородаполагаются на электрические токи для контроля и поддержания воздушно-топливной смеси в автомобиле. По мере того, как датчик стареет, он начинает терять способность правильно контролировать смесь, и это позволяет загрязняющим веществам попадать на датчик. В этот момент датчик практически не работает и начнет подавать неверные электронные сигналы, которые будут неверно измерять топливовоздушную смесь.
Самая серьезная проблема, связанная с неисправным датчиком кислорода, заключается в том, что он влияет на топливную экономичность вашего автомобиля.Поскольку датчик продолжает выходить из строя, ваша машина будет сжигать больше топлива, чем обычно. Вначале вы можете не заметить недостаточную эффективность топливной системы вашего автомобиля. Если нет световых индикаторов, предупреждающих вас о потенциальной проблеме с датчиком O2, вы можете вообще не заметить проблему. Однако со временем вы заметите снижение эффективности использования топлива, что должно побудить вас либо сканировать свой автомобиль самостоятельно, либо попросить механика осмотреть его.
Еще одна проблема, связанная с неисправным датчиком O2, заключается в том, что он заставляет вашу систему выбросов работать постоянно в так называемом разомкнутом контуре.Если контур не замкнут, система выхлопа не может регулировать выхлоп. Во время государственной инспекции транспортного средства поврежденный датчик O2 обычно приводит к тому, что ваш автомобиль не проходит тест на выбросы.
Большинство людей даже не догадываются, что у них в машине есть кислородный датчик или два, но кислородный датчик – одна из самых важных частей любого транспортного средства. По мере того, как системы выбросов продолжают развиваться, роль кислородного датчика в поддержании чистоты нашей атмосферы и правильной работы наших транспортных средств будет увеличиваться.
Когда следует заменять датчик кислорода? | Новости
CARS.COM – Современные системы управления двигателями автомобилей полагаются на входные данные от нескольких датчиков, чтобы регулировать производительность двигателя, а также его выбросы и другие жизненно важные функции. Когда эти датчики не могут предоставить точную информацию, водитель может испытывать повышенный расход топлива, проблемы с управляемостью, сбои в выбросах и другие проблемы.
Одним из самых важных датчиков в современных автомобилях является датчик кислорода.Также известный как датчик O2, поскольку O2 – это химическая формула кислорода, датчик кислорода отслеживает, сколько несгоревшего кислорода присутствует в выхлопных газах, когда выхлопные газы выходят из двигателя. Контролируя уровень кислорода, датчик обеспечивает средство измерения топливной смеси. Датчик O2 сообщает компьютеру, является ли топливная смесь богатой (недостаточно кислорода) или бедной (слишком много кислорода). Знание соотношения топлива и воздуха позволяет двигателю вашего автомобиля вносить любые необходимые изменения, чтобы ваша машина работала должным образом.
Связано: Почему гремит мой глушитель?
ДатчикиO2 являются обязательными для всех автомобилей, произведенных с 1981 года. Из-за правил ODB-II, которые применяются к автомобилям, произведенным в 1996 году и позже, многие новые автомобили имеют несколько датчиков O2. Фактически, в некоторых автомобилях есть целых четыре датчика кислорода. Автомобили, выпущенные в 1996 году и позже, должны иметь второй кислородный датчик, расположенный под каталитическим нейтрализатором. Этот датчик O2 контролирует эффективность работы каталитического нейтрализатора.
Если датчик после каталитического нейтрализатора показывает минимальные отклонения от показаний первого кислородного датчика, это означает, что каталитический нейтрализатор не работает должным образом. Современные автомобили с двигателями V-6 или V-8 могут иметь до четырех датчиков O2 – по одному в каждом ряду цилиндров и по одному после каждого каталитического нейтрализатора. Если либо датчик кислорода в блоке цилиндров, либо датчик каталитического нейтрализатора выходит из строя, ваш автомобиль может столкнуться с серьезными проблемами с двигателем.
Поскольку кислородные датчики играют жизненно важную роль в работе вашего двигателя и контроле за выбросами, вы можете задаться вопросом, когда следует подумать о замене.
Когда следует заменять датчик O2?
Кислородные датчикине относятся к элементам технического обслуживания, которые необходимо регулярно заменять, например масляным и воздушным фильтрам, поэтому их обычно заменяют только в случае их выхода из строя.
Датчики кислорода являются важным компонентом топливной системы и систем выбросов, поскольку они контролируют количество кислорода в выхлопных газах и передают эту информацию в компьютер двигателя, который соответствующим образом регулирует соотношение воздуха и топлива. Если датчик кислорода выходит из строя, компьютер двигателя не сможет правильно установить соотношение воздух-топливо, что может привести к снижению расхода топлива, увеличению выбросов и повреждению других компонентов, таких как перегретый каталитический нейтрализатор.
Ни одно транспортное средство, о котором мы знаем, не имеет сигнальной лампы, которая сигнализирует о выходе из строя датчика кислорода, поэтому вы должны полагаться на другие жизненно важные признаки, чтобы предупредить вас, когда у вас неисправный датчик кислорода, который вам необходимо заменить, например световой индикатор проверки двигателя на приборной панели загорается и увеличивает расход топлива.
Признаки того, что вам нужен новый датчик O2
Светящаяся лампочка проверки двигателя может быть признаком более серьезной проблемы, например, с каталитическим нейтрализатором, или чего-то столь же незначительного, как незакрепленная крышка бензобака, поэтому всегда требуется дальнейшее расследование.Однако это может указывать на проблему с датчиком O2 или даже с другой частью вашей выхлопной или выхлопной системы. Любая ремонтная мастерская должна иметь возможность узнать, что привело к срабатыванию индикатора проверки двигателя, а механик или магазин автозапчастей может выполнить эту услугу бесплатно.
К другим признакам того, что вам нужен новый кислородный датчик, относятся грубый холостой ход, пропуски зажигания в свечах зажигания, отсутствие мощности, остановка двигателя или значительное увеличение расхода топлива. Эти симптомы также могут указывать на другие проблемы, но EPA заявляет, что замена неисправного кислородного датчика может улучшить экономию топлива на целых 40 процентов, поэтому очевидно, что это одно место, где можно посмотреть, не разовьется ли у вашего автомобиля большая тяга к газу.Если ваш автомобиль не прошел тест на выбросы, в этом также может быть виноват неисправный датчик O2.
Новый кислородный датчик может стоить от менее 100 долларов на одних моделях до 300 долларов и более на других, но это не включает оплату труда, которая может сильно варьироваться в зависимости от автомобиля из-за того, где расположены датчики. В результате полная стоимость замены кислородного датчика может сильно варьироваться в зависимости от типа автомобиля, которым вы управляете.
Редакционный отдел Cars.com – ваш источник автомобильных новостей и обзоров.В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.
Новости – Датчики кислорода
03-04-2019 – Отчеты
2. Компоненты датчика кислорода
3. Датчик кислорода evolution
4.Типы кислородных датчиков
4.1 Циркониевый кислородный датчик
4.2 Датчик кислорода Titania
4.3 Датчик кислорода Wideban
1. ВВЕДЕНИЕ
Сырая нефть заканчивается, и мы стремительно движемся к электромобилю. Но этот переход к 100% чистому транспортному средству должен быть осуществлен за счет повышения эффективности и экологичности существующих автомобилей внутреннего сгорания, которые еще много лет прослужили на рынке. И хотя кажется ироничным говорить об экологии, когда мы говорим о транспортных средствах, которые загрязняют окружающую среду, мы можем заверить вас, что технологические достижения последних лет способствуют резкому сокращению выбросов вредных газов в атмосферу, за которые ответственны для парникового эффекта.Согласно недавнему исследованию AMB (Столичная зона Барселоны) в отношении PM (твердых частиц), 1 автомобиль 20-летней давности загрязняет до 36 современных автомобилей, а в случае NOx (азотные газы). Оксид), загрязняет до 5 современных автомобилей. Глядя на статистику мотоциклов, соотношение составляет 1:17. По этой причине европейские органы, регулирующие выбросы выхлопных газов, проводят все более ограничительную политику. С 90-х годов и до настоящего времени стандарты ЕС становились все более сильными с принятием последующих директив от Euro2 , Euro3 до нынешних Euro6c .У некоторых производителей возникли проблемы и они не прошли испытания, что стало серьезной проблемой для инженеров двигателей, систем дожигания и конструкции кислородных датчиков. Контроль за выбросами газов осуществляется программным обеспечением, которое управляет ЭБУ, мозгом автомобиля. Но точно так же, как наш мозг принимает решение пошевелить рукой, если мы замечаем, что она горит, любое решение, принятое блоком управления двигателем, напрямую зависит от того, что «датчики», распределенные по всему автомобилю, «сообщают» ему. Одним из таких датчиков является хорошо известный датчик кислорода (также известный как датчик кислорода), который размещается в выхлопной трубе и специально отвечает за сокращение выбросов вредных газов в атмосферу.Он постоянно определяет долю кислорода в оставшемся выхлопном газе, так что ECU может регулировать количество топлива, необходимое до оптимального значения. Все автомобили с каталитическим нейтрализатором имеют по крайней мере один лямбда-зонд (регулирующий), который расположен перед каталитическим нейтрализатором. Тем не менее, автомобили, которые используют системы бортовой диагностики (OBD), оснащены вторым датчиком кислорода (диагностическим), который расположен на задней стороне каталитического нейтрализатора и сообщает о правильной работе регулирующего лямбда-зонда, а также корректирует любые отклонение.Этот кислородный датчик также контролирует жизненный цикл каталитического нейтрализатора, сообщая нам, когда он исчерпан и нуждается в замене. Но почему это называется лямбда-зондом? Лямбда-фактор (ƛ) указывает на соотношение воздух-топливо по сравнению с идеальным стехиометрическим соотношением 14,7 частей воздуха на 1 часть топлива (по весу). Если это сравнение дает коэффициент лямбда больше 1, то мы имеем бедную топливную смесь. Если лямбда-фактор меньше 1, мы имеем богатую топливом смесь.
2.КОМПОНЕНТЫ ДАТЧИКА КИСЛОРОДА
Кабельное покрытие из фторполимера с высокими характеристиками при экстремальных температурах. Техническая керамика, предназначенная для обеспечения водонепроницаемости и предотвращения загрязнения.Степень защиты , водонепроницаемость IP68 , способна работать при постоянных погружениях в воду. |
3. ЭВОЛЮЦИЯ КИСЛОРОДНОГО ДАТЧИКА
Важно понимать, что первые лямбда-зонды датируются 1970-ми годами, когда датчики типа EGO не нагревались и имели полезное время отклика более 120 секунд.Это означает, что ЭБУ не получил четких показаний до через 2 минуты после запуска автомобиля, когда двигатель был холодным и выделял больше загрязняющих веществ. Вообще говоря, на протяжении всех этих лет люди пытались улучшить скорость, стабильность и точность отклика датчика независимо от скорости двигателя, а также сократить время запуска, то есть время, необходимое датчику для достижения его рабочая температура, а также для повышения его прочности и долговечности.Датчик кислорода претерпел значительные изменения; Следует отметить появление обогреваемых зондов, появление зондов с чувствительностью, пропорциональной параметру лямбда, также известных как широкополосные зонды или зонды AFR «соотношение воздух-топливо», а также развитие планарной технологии. Испанская компания FAE, Francisco Albero, SAU , сделала большую ставку на последнее, поскольку годами разрабатывала собственную планарную технологию и ввела в эксплуатацию Белую комнату площадью более 700 м2 для разработки и производства тысяч высокотехнологичных изделий. , высококачественные датчики и зонды для клиентов по всему миру.
4. ТИПЫ КИСЛОРОДНЫХ ДАТЧИКОВ
4.1 ЦИРКОНИЙ ДАТЧИКИ КИСЛОРОДА Бинарные сенсоры кислорода изготовлены из керамики, состоящей из диоксида циркония или диоксида циркония. Они содержат твердый электролит, который обеспечивает электрическое напряжение, которое получается путем сравнения двух атмосфер (выхлопные газы с одной стороны и внешний воздух с другой), и чувствителен к концентрации кислорода в выхлопных газах. Смеси с высоким содержанием топлива создают высокое напряжение, а смеси с обедненным топливом производят низкое напряжение, таким образом давая двухпозиционный двухпозиционный отклик только с двумя значениями: 0 или 1, которые легко интерпретируются с помощью электроники.4.2 TITANIA
ДАТЧИКИ КИСЛОРОДА Датчик кислорода изготовлен из керамического элемента из диоксида титана. В отличие от кислородного датчика на основе диоксида циркония, они не генерируют никакого напряжения, а материал датчика погружается в выхлопные газы без потребности в наружном воздухе. Эти датчики всегда включают в себя нагреватель, и при высоких температурах сопротивление этого материала чувствительно к разнице в концентрации кислорода в выхлопных газах.Для богатой топливом смеси сопротивление падает до минимальных значений, а для обедненной смеси повышается до максимальных значений. ЭБУ питает лямбда-зонд фиксированным напряжением и считывает ответ лямбда-зонда через схему делителя напряжения.
4,3 ШИРОКОПОЛОСНЫЙ ДАТЧИКИ КИСЛОРОДА В отличие от бинарных циркониевых лямбда-зондов, широкополосные лямбда-зонды обеспечивают непрерывный небинарный отклик на обнаруженное значение лямбда. Поэтому они с большой точностью измеряют состав выхлопных газов, что также делает их пригодными для дизельных и бензиновых двигателей.Они содержат две электрохимические ячейки, которые работают одновременно. Один из них измеряет богатый или обедненный характер газовой смеси, аналогично бинарным лямбда-зондам. На реакцию другой электрохимической ячейки влияет сигнал первой ячейки и количество кислорода в газообразных продуктах сгорания. Совместное функционирование двух ячеек обеспечивает положительный электрический ток для бедных смесей, отрицательный для богатых смесей и ноль в случае идеальной или стехиометрической смеси. Ток, генерируемый широкополосными лямбда-зондами, калибруется и также должен быть преобразован в напряжение, чтобы его мог считывать ЭБУ автомобиля.По этой причине датчик имеет встроенное калибровочное сопротивление в разъеме. Это сопротивление разное для каждого зонда, поэтому ни при каких обстоятельствах не следует заменять один лямбда-зонд другим, перерезая провода.Существует два типа широкополосных кислородных датчиков:
Широкополосные зонды первого поколения содержат опорный канал внешнего воздуха, аналогичный бинарному циркониевому датчику кислорода. | Для широкополосных пробников второго поколения этот опорный канал не нужен. По сравнению с пробниками первого поколения отсутствие канала помогает сэкономить количество энергии, потребляемой пробниками, время начального нагрева короче и стабильность сигнала на протяжении всего срока их службы выше. |
В зависимости от области применения каждого транспортного средства необходим широкополосный зонд первого или второго поколения, но они не взаимозаменяемы друг с другом
Разница в отклике бинарного циркониевого лямбда-зонда и зонда соотношения воздух-топливо; первый – двоичный ответ (1 или 0), но в датчике соотношения воздух-топливо ответ прогрессивный, поэтому ЭБУ может точно измерять состав выхлопных газов в любое время и, следовательно, действовать с большей точностью; реакция бинарного циркониевого зонда сообщает только о том, является ли смесь богатой или бедной, но не о точном уровне газовой смеси. |
Есть код p0420? Вам может понадобиться датчик кислорода, а может и нет.
При сканировании контрольных ламп двигателя очень частым результатом является код p0420. На самом деле это общий код, то есть его можно выбросить из любого транспортного средства после 1996 года. Обычно люди думают, что код p0420 указывает на необходимость замены кислородных датчиков, но это определенно не всегда.
p0420 Код: Пора заменять датчик кислорода?
Справочная информация о датчиках кислорода
Компьютер впрыска топлива двигателя использует кислородные датчики для постоянной точной настройки количества топлива, впрыскиваемого в ваш двигатель.В вашем автомобиле будет как минимум два датчика, а может и четыре (если ему не более 20 лет или около того, и в этом случае он может иметь только один или не иметь вообще). Прямо перед каталитическим нейтрализатором есть один датчик. Этот датчик позволяет компьютеру двигателя постоянно регулировать количество топлива, подаваемого в ваш двигатель, обеспечивая надлежащее сгорание, максимальную производительность и выбросы. Второй датчик ввинчен в выхлопную трубу сразу за каталитическим нейтрализатором. Этот датчик проверяет работу каталитического нейтрализатора и убирает последние загрязнения с выхлопных газов.
Кислородные датчикиявляются лишь частью более крупной системы, а это означает, что если введен код p0420 (или p0141, или p0135), это не обязательно означает, что кислородные датчики нуждаются в замене. Скорее всего, в этой системе может быть что-то еще, из-за чего датчики кислорода выглядят неисправными. Это действительно так с большинством кодов проверки двигателя.
Общие причины кода p0420 (или чего-то подобного)
Неисправный датчик
Датчикимогут выходить из строя и действительно выходят из строя, обычно из-за того, что они становятся все ленивее и ленивее, пока компьютер не перестанет доверять их выводам.Когда компьютер меняет соотношение воздух-топливо несколько раз в секунду, а датчик не успевает за ним, установлен код, который загорает лампу проверки двигателя. Иногда датчик может сразу выйти из строя, часто из-за отравления этилированным бензином (что не очень распространено в настоящее время) или атмосферными химическими веществами. Как вы увидите, просто заменить датчик – плохая идея. Было бы разумно проверить дальше и посмотреть, не произошло ли что-то не так, из-за чего он потерпел неудачу.
- Плохая проводка Датчики
имеют четыре хрупких провода, ведущих к ним: два для сигнала к компьютеру и два для небольшого нагревательного элемента, который помогает им быстрее нагреться до рабочей температуры при холодном запуске.Провода, которые сломаны, оплавлены о горячие выхлопные трубы или корродированы, будут давать неустойчивые или отсутствующие показания.
- Плохая свеча зажигания, провод или топливная форсунка
Любой из них может привести к пропуску зажигания в одном или нескольких цилиндрах. Поскольку кислород в этом баллоне не сгорает, лишний кислород в этом баллоне проходит через датчик O2. Это заставляет компьютер думать, что он впрыскивает недостаточно топлива. Опасность заключается в том, что дополнительное топливо, впрыскиваемое для компенсации, в конечном итоге сгорает в каталитическом нейтрализаторе.Это быстро разрушает. Точно так же частично забитый топливный инжектор (на каждый цилиндр в вашем двигателе) может впрыснуть слишком мало топлива в один цилиндр. Компьютер может запутаться в показаниях. Любая путаница приведет к появлению кода и этой надоедливой лампочке CHECK ENGINE.
- Негерметичные выхлопные трубы
Негерметичная выхлопная труба, очевидно, может выпускать выхлопные газы из трубы в месте утечки. Но при той же утечке в трубу может засасываться и воздух.Если эта утечка находится перед датчиком, он увидит дополнительный кислород и установит код неисправности.
Плохой каталитический нейтрализатор
Это дорогостоящий ремонт, но часто бывает с кодом p0420. По этой причине мы настоятельно рекомендуем провести диагностику перед выполнением любых замен.
Это обычные вещи; существует множество других, часто непонятных причин, по которым могут быть установлены коды датчика O2.
Теперь, когда у вас есть некоторая предыстория, обратитесь к механику
Код неисправности, указывающий на датчик кислорода (например, p0420, p0135, p0141 или другие), – это только первый шаг в диагностике неисправности механиком.Оказывается, что большинство проблем, которые устанавливают коды датчика кислорода, не являются результатом плохого датчика.
Итак, автоматическое ввинчивание нового датчика из-за кода, связанного с датчиком, – это большой риск . Хороший механик всегда будет использовать эти коды неисправностей просто как отправную точку в своей диагностике. Хороший клиент, который провел свое исследование (вы!), Попросит поставить диагноз. Теперь вы знаете, почему вам не следует просто запрашивать быструю замену первой части, на которую указывает код механизма проверки.
Нужен надежный механик? Не смотрите дальше, чем Openbay. Сравните цены, рейтинги и отзывы лучших механиков в вашем регионе за считанные минуты.
Openbay Staff
Измерение сигналов датчика O2 | Знай свои запчасти
Наблюдение за показаниями кислородного датчика на осциллографе похоже на просмотр спортивного события по телевизору.Вы видите действие, но ничего не можете с этим поделать.
Иногда вы пропускаете действие и хотите мгновенно воспроизвести его. Это был плохой звонок. Вы видели вмешательство. Если судья этого не увидел, он не может это назвать. Контроллер двигателя похож на судью в том, что он постоянно контролирует и контролирует работу двигателя. Если контроллеру двигателя известно, какой цилиндр находится на такте выпуска и какой коллектор содержит волну давления, он отреагирует на входной сигнал от этого кислородного датчика и изменит корректировку подачи топлива.
Контроллер также использует до девяти других входов, таких как обороты и положение дроссельной заслонки, чтобы влиять на корректировку топлива. Если контроллер двигателя является окончательной точкой принятия решения для работы двигателя, а осциллограф является наблюдателем одного или нескольких входов, какова диагностическая функция осциллографа? Простой ответ – найти аномалию в следе сигнала, например, электромагнитные помехи от провода свечи зажигания, которые могут появиться как искажение следа низкого напряжения датчика.
Прицел – это последний шанс найти такую проблему, потому что контроллер не видел мешающего сигнала.Сложнее всего в использовании прицела найти разъем для наблюдения. Это может варьироваться от трудного до невозможного. Дырять в проводах – нехорошо.
Использование осциллографа может быть полезно, если вы знаете: какое механическое действие генерирует сигнал; где генерируется сигнал; и как входной сигнал влияет на работу системы. Ниже приводится попытка объяснить, что, где и как. Он также попытается показать корреляцию кривой осциллографа с данными сканирования.
Выпускной 101
Каждый такт выпуска поршневого двигателя или двигателя Ванкеля создает волну давления выхлопных газов в коллекторе и выхлопной трубе.Волна давления имеет три свойства – амплитуду, частоту и резонанс.
Амплитуда – это волна давления, создаваемая скоростью и сжатием выхлопного газа, когда он движется поршнем или ротором в коллектор и трубу. Амплитуда волны содержит положительное и отрицательное давление.
Положительное давление – это выхлопные газы, а отрицательное давление – это пространство между волнами давления. Частота – это количество волн, генерируемых тактом выпуска при заданных оборотах в минуту.При изменении оборотов двигателя частота амплитуды и длина волны давления будут меняться.
Четырехцилиндровый двигатель создает две волны давления при каждом обороте коленчатого вала, и имеется один первичный датчик кислорода. В случае V-образного двигателя есть два первичных датчика кислорода; по одному в каждом коллекторе. Каждый датчик контролирует половину выхлопного потока.
ДвигателиV8 создают четыре волны давления на один оборот коленчатого вала, по две волны на коллектор. При 600 об / мин или 10 оборотах в секунду (RPS) V8 будет производить волны с частотой 40 волн положительного давления в секунду.Это волна положительного давления каждые 25 мс в каждом коллекторе (рис. 1). Удвойте число оборотов в минуту до 1200/20 об / с, а частота составляет 80 волн давления в секунду с волной положительного давления каждые 12,5 мс. Двигатель V6 производит три волны давления за один оборот коленчатого вала. При скорости 10 об / с происходит 30 волн в секунду с волной положительного давления каждые 33 мс (рис. 2).
Датчик 201
Датчик кислорода контролирует содержание волн давления, проходящих через датчик. С каждой волной давления датчик отправляет на контроллер двигателя напряжение богатой или бедной смеси.
В зависимости от напряжения датчика кислорода контроллер будет увеличивать или уменьшать ширину импульса форсунки, что, в свою очередь, изменяет напряжение датчика кислорода для следующего импульса форсунки. Датчик кислорода также называют датчиком лямбда (l) 1. Лямбда – это греческая буква, эквивалентная «L». Лямбда (l) 1 – опорное напряжение 450 мВ. l 1 представляет собой соотношение воздух-топливо 14,7: 1 или стехиометрическое. Контроллер будет управлять импульсом форсунки от богатой к бедной и от бедной к богатой, чтобы поддерживать стехиометрическое соотношение воздух-топливо.
Примером может быть езда на велосипеде по трехдюймовой линии. Когда ваши глаза видят, что колесо приближается к краю линии, мозг посылает сигнал рукам, чтобы они отдалили колеса от края линии. Когда вы едете по линии, вы постоянно вносите поправки, чтобы оставаться на ней.
Циркониевый датчик работает как термопара. В датчике используется чувствительный элемент в форме наперстка с платиновыми электродами. Он создает напряжение, зависящее от температуры и концентрации кислорода в выхлопных газах, по сравнению с эталонным атмосферным источником кислорода, встроенным в датчик.
Датчик способен генерировать сигнал в один вольт, когда в выхлопном потоке нет кислорода. На осциллографе будет отображаться пиковое напряжение для каждой волны давления. Контроллер сохранит информацию для корректировки топлива. У большинства датчиков есть нагреватель, который доводит датчик до рабочей температуры во время холодного запуска, а затем отключается.
Конструкция датчика из диоксида титана во многом такая же, как и у циркониевого датчика, но работает по-другому. В датчике из диоксида титана используется элемент из диоксида титана, прикрепленный к подложке, и платиновые электроды.Он работает как термистор в датчике температуры охлаждающей жидкости.
Датчик не требует эталонного источника кислорода. При температуре он изменяет сопротивление при изменении соотношения воздух / топливо. Но вместо постепенного изменения он очень быстро переключается с низкого сопротивления, менее 10 кОм, когда смесь богатая, на более чем 20 кОм, когда смесь бедная. Контроллер двигателя подает на датчик базовое опорное напряжение в один вольт. Опорное напряжение l 1 для датчика составляет 450 мВ.Датчик имеет нагреватель, который работает непрерывно, чтобы довести датчик до рабочей температуры, используя сигнал с широтно-импульсной модуляцией, чтобы поддерживать постоянный уровень температуры для чувствительного элемента. (Рисунок 4).
Широкополосный планарный датчик воздушного топлива из оксида циркония представляет собой комбинацию стандартного кислородного датчика и насосной ячейки, которая отбирает пробы выхлопных газов. Напряжение прикладывается к диффузионному зазору насосной ячейки для поддержания постоянного соотношения воздух-топливо с измерением l 1 в условиях экстремально богатой и обедненной смеси.Вход в электронную схему контролирует концентрацию кислорода в диффузионном зазоре, изменяя полярность тока, протекающего в насосной ячейке. Изменение полярности входа и подстройка потока тока заставляет электронику отправлять сигнал переключения обогащения / обеднения на PCM. . Опорное напряжение l 1 для датчика составляет 450 мВ, такое же, как и для наперсткового датчика. Внутренняя схема, используемая в широкополосном кислородном датчике, вырабатывает цифровой сигнал с широтно-импульсной модуляцией, что сильно отличает его от обычного кислородного датчика, который выдает аналоговый сигнал в диапазоне от 0.1 и 0,9 вольт.
Осциллограф – это вольтметр с графиком в реальном времени, который может отслеживать активность кислородного датчика или, если он оснащен функцией удержания, фиксировать последовательность времени и напряжения. Что осциллограф расскажет о работе сенсора? Он будет подавать напряжение и отслеживать время в соответствии с настройкой осциллографа.
Самое главное – это настройка. Напряжение на деление на дисплее – это настройка, которая определяется выходным сигналом датчика.Выходной сигнал датчика диоксида титана и циркония составляет один вольт. Используйте настройку от 200 до 500 мВ на деление.
Далее следует время, которое определит количество миллисекунд на деление. Этот параметр определяется типом двигателя, количеством кислородных датчиков и частотой вращения двигателя. Настройка от 200 до 500 мсек должна быть достаточной для захвата холостого хода до 2000 об / мин для большинства четырех- и шестицилиндровых двигателей. При правильной настройке милливольт и миллисекунд на деление вы можете зафиксировать производительность датчика.Форма сигнала, отображаемая осциллографом, может определить тип датчика.
Диагностический соединитель (DLC) диагностического прибора обеспечивает соединение, которое может предоставлять ту же информацию с помощью простого соединения. Единственное, что не может сделать контроллер, – это наблюдать и обрабатывать аномалию. Контроллер установит код неисправности, и диагностический прибор отобразит его. Канал диагностических данных класса 2 предоставляет данные диагностического прибора для датчика кислорода, которые могут помочь в диагностике неисправности системы или компонента.
