Mps6 6dct450 руководство по ремонту – PowerShift 6DCT450/MPS6 |

Разбираемся в PowerShift 6DCT450/MPS6: доверять или проверять

Коробка передач PowerShift 6DCT450 – 6-ступенчатая трансмиссия с двойным мокрым сцеплением. Считается, что разработал ее немецкий производитель Getrag, но на самом деле у нее давняя и интересная история «переходящего красного знамени».

  • Проект изначально стартовали инженеры Porsche. Произошло это 80-е годы прошлого столетия.
  • Порше предложил собственный «сырой» вариант, известный как PDK (Porsche Doppelkupplung).
  • Проект похоронили, потому что электронная промышленность даже высокоразвитой страны в те времена отставала от инженерных решений разработчиков.
  • Позже за дело взялись инженеры VAG. Они довели-таки коробку до первого серийного производства, заменив ею АКПП 01, дальнейшая модернизация которой была остановлена за ненадобностью.
  • Параллельно интерес к трансмиссии проявил концерн ZF Friedrichshafen AG – один из крупнейших разработчиков в сфере привода и подвески.
  • Удача среди конкурентов улыбнулась «Гетраг» – заслуженному немецкому производителю коробок передач. Именно этот бренд наладил массовое производство сразу нескольких модификаций PowerShift.

Изначально КПП 6DCT450 с мокрым сцеплением была предназначена для автомобилей Крайслер. Однако она быстро стала популярной и у других автобрендов. Сегодня ею комплектуют многих представителей Ford и Volvo. Роботизированная трансмиссия знакома владельцам таких моделей, как:

  • Ford Mondeo;
  • Ford S-Max;
  • Volvo XC60;
  • Ford Galaxy;
  • Ford Focus Turbo Diesel;
  • Volvo S40;
  • Ford Kuga;
  • Volvo S60;
  • Volvo S80.

Встречается этот успешный агрегат и на транспортных средствах прочих мировых марок и моделей, включая английские Land Rover и популярные в России Mazda. Конечно, и Крайслер не упускает коробку. На Dodge она отлично прижилась.

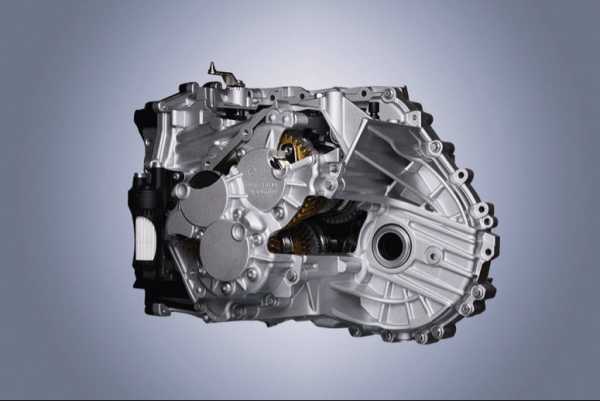

Устройство PowerShift 6DCT450

Отмечено, что производители сегодня отдают предпочтение роботам с «сухим» сцеплением. До 70% автомобилей оснащается именно им.











Тем не менее, у мокрого есть свои неоспоримые преимущества, поэтому коробка PowerShift 6DCT450 не выходит из употребления.







Одно из основных преимуществ мокрого типа двойного сцепления, и это отмечают как владельцы ТС, так и автомеханики, – более продолжительный срок службы при грамотном обслуживании.

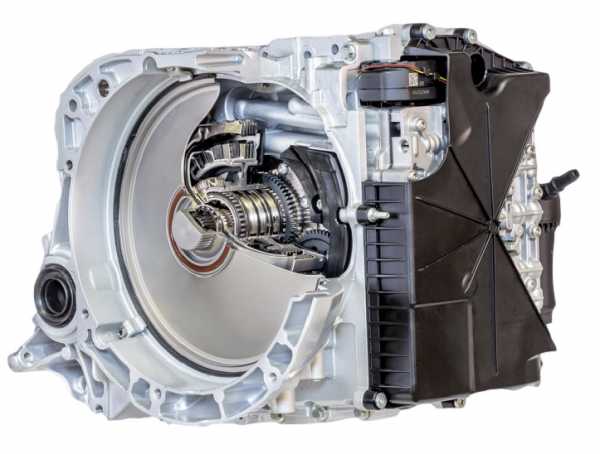

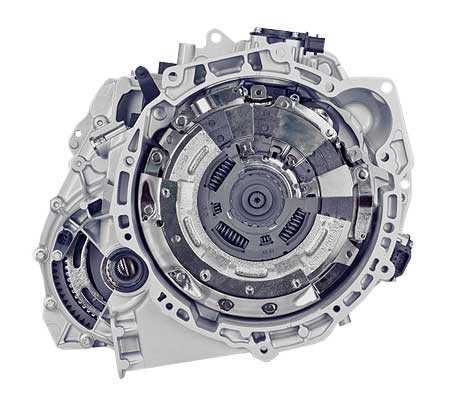

  • Механическая часть MPS6 состоит из демпферного блока, первичного и вторичного валов, шестерней, полуоси.
  • За переключение передач отвечает электронная часть – мехатроник.
  • Переключение осуществляется с помощью гидромеханического привода.
  • Давление в системе регулируют соленоиды, установленные в электронном блоке.

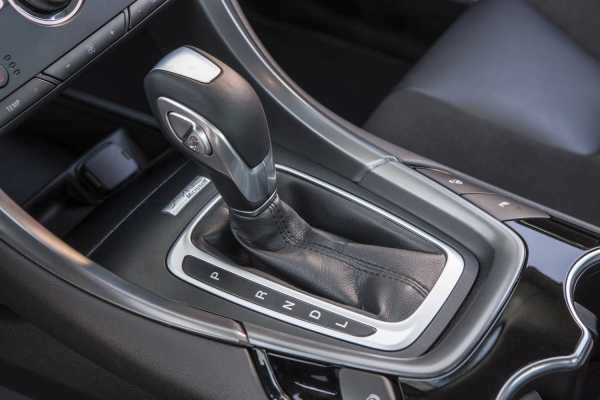

На селекторе видны стандартные режимы: задний ход, нейтральное положение, паркинг, ручное и автоматическое переключение передач.

Благодаря использованию 2-х сцеплений производитель добился минимальных задержек при переключении передач.

Одно сцепление отвечает за четные передачи, другое — за нечетные.К включению очередной робот готовится заранее, что влияет на период выработки ресурса. В отличие от “сухой” КПП эта трансмиссия имеет охлаждающую жидкость. Она способствует более стабильному температурному режиму при эксплуатации. Это также идет на пользу агрегату и продлевает период его службы.

Дополнительные преимущества трансмиссии 6DCT450

Параметр «мокрости», то есть наличия охлаждающей жидкости, предопределил применение 6DCT450 на более скоростных автомобилях, но не только он.

Основным плюсом этой роботизированной КПП специалисты считают минимальную задержку при переключении передач.









Она позволяет добиться впечатляющей динамики и практически не ощущать при этом работу трансмиссии.









Еще одно важное преимущество PowerShift 6DCT450 – значительная экономия топлива, в отличие от классического автомата. Благодаря мокрому сцеплению снижается вероятность перегрева, что позволяет устанавливать трансмиссию на более мощные автомобили, чем аналогичный робот с двойным сухим сцеплением. MPS6 рассчитана на крутящий момент до 450 Н/м.

Особенности 6DCT450

Многие утверждают, что долговечность и надежность 6-ступенчатой трансмиссии с двойным мокрым сцеплением PowerShift 6DCT450 – это миф. На самом деле срок ее службы полностью зависит от правильности эксплуатации и соблюдения регламента обслуживания, то есть от владельца или водителя. В России, как правило, особо не придают значения рекомендациям, а они важны.

Помните: при пробеге 90-120 тысяч км и халатном отношении к агрегату ему потребуется серьезный и дорогостоящий ремонт.

Все дело в том, что роботизированная трансмиссия PowerShift 6DCT450 очень чувствительна к качеству масла. Его необходимо менять каждые 35-40 тысяч км пробега. При агрессивной манере вождения, особенно свойственной поклонникам скорости, даже раньше.

Между заменой масла требуется также замена внешнего фильтра. Это особенно актуально для коробок с пробегом более 100 тысяч км. Без замены эксплуатация недопустима, потому что загрязненное масло приводит к:

  залипанию клапанов

  выходу из строя соленоидов

  засорению каналов внутреннего фильтра

  падению давления в КПП и другим проблемам

Конструкция трансмиссии сложна. У нее есть свои особенности, поэтому не в каждом сервисе возьмутся за ремонт и обслуживание, а если и возьмутся, то не факт, что выполнят грамотно.

Вывод: придется искать мастера, имеющего опыт работы с коробками этой модификации, знающего все тонкости и особенности ее конструкции.

Адаптация PowerShift 6DCT450

Для корректного, плавного переключения передач необходимо каждые 10 тысяч км пробега проводить адаптацию коробки в специализированном сервисе.

  • Если при переключении передач вы ощущаете рывки, а трансмиссия при этом исправна, адаптацию проводите чаще.
  • Процедура обязательна и после проведения ремонтных работ.
  • Стоимость услуги адаптации низкая и составляет от 1000 р., поэтому нет смысла рисковать и сокращать ресурс коробки.

Для адаптации на СТО используется специальное оборудование и программное обеспечение. После калибровки сцепление работает корректно. Вы перестанете ощущать рывки при езде в момент переключения передач.

Слабые места PowerShift 6DCT450 и проблемы с механической частью

Коробка чувствительна к перегреву и качеству трансмиссионной жидкости. При неидеальных условиях эксплуатации в первую очередь страдает электронный блок управления. Механическая часть более прочная, но и ее ресурс редко преодолевает отметку в 100 тысяч км.

  • В процессе эксплуатации постепенно вырабатываются диски сцепления.
  • Характерный толчок при начале движения – явный признак того, что процесс достиг критической точки.
  • Дополнительным признаком являются ощутимые толчки при переключении передач.
  • При превышении выработки начнет пробуксовывать сцепление.

Среди факторов, ускоряющих износ сцепления, – агрессивная манера вождения, частые пробуксовки на скользкой дороге, что для климата большинства регионов РФ не редкость.При правильной эксплуатации и соблюдении рекомендаций производителя владельцы автомобилей с роботизированной трансмиссией PowerShift 6DCT450 сталкиваются с неприятными проявлениями выработки ресурса при пробеге от 90 тысяч км и более.

  • При износе дисков сцепления ремонт редко ограничивается их заменой.
  • В негодность также приходит демпфер.
  • Пружины начинают болтаться или трескаются, ломаются пластиковые направляющие.
  • В результате проявляется повышенная вибрация, при движении идут периодические толчки.

Еще одно слабое место – крышка сальника. Ее конструктивные особенности ведут к преждевременному износу уплотнительного кольца. Результат – течь, перекос крышки.

Следующий неприятный нюанс связан с системой фильтрации трансмиссионной жидкости. Наружный фильтр заменяем, и делать это необходимо каждые 15-20 тысяч км пробега. Внутренний фильтр не заменяем. Он рассчитан на весь срок эксплуатации трансмиссии, но специалисты сталкиваются с определенной проблемой:

  • при разборе коробки после выхода ее из строя внутренний фильтр часто забит мелкой взвесью;
  • она является причиной падения давления в коробке, нарушения работы гидравлического привода;
  • требуется полностью разобрать трансмиссию, чтобы провести замену фильтра.

Еще одна частая поломка – износ вилок сцепления. Вы узнаете об этом по характерным признакам: даже при наличии небольшого люфта передачи переключаются жестко, появляются рывки при движении. Часто автовладельцы получают сообщение электронной системы контроля об ошибке, связанной с вилками сцепления.Причин может быть две:

  1. смещение магнита, с которого электронный блок считывает информацию;
  2. поломка его пластикового крепления.

Для устранения неисправности трансмиссию придется разобрать. Обходится это недешево. Также нередко изнашиваются подшипники задней крышки и входного вала. Проявляется это в хорошо различимом гуле в салоне и вибрации.

Среди распространенных поломок – износ клапанов, регулирующих гидравлическое давление. Понять поломку можно по задержке при переключении передач, рывках при движении.

ТСМ модуль и соленоиды

Основной элемент управления роботизированной коробкой – ТСМ-модуль. Он считывает и анализирует информацию, полученную с датчиков, расположенных на вилках, посылает сигналы на соленоиды. Благодаря этому осуществляется включение соответствующей передачи. Модуль также собирает данные о:

  • давлении внутри гидравлической системы;
  • оборотах двигателя;
  • температуре;
  • скорости;
  • положении селектора КПП.

Все коды неисправностей сохраняются в ТСМ-модуле. Самая частая причина выхода из строя самого модуля – перегрев. Важно: конструкционный элемент меняется только в сборе с гидравлическим блоком клапанов и соленоидами.

  • Основная функция соленоидов (электрические катушки) – регулировка давления в системе на основании данных, полученных от ТСМ-модуля.
  • В КПП установлено два типа соленоидов: одни имеют положения только «открытый/закрытый», а другие могут плавно регулировать гидравлическое давление.
  • Соленоиды чувствительны к качеству масла. При наличии в нем большого количества взвесей они забиваются.
  • Реагирование на команды, поступающие от ТСМ-модуля, идет с существенными задержками. Это ведет и к значительным задержкам при переключении передач.

Если проявилась данная неполадка, необходима диагностика. Она покажет, подлежат ли компоненты электронного блока восстановлению либо необходима их замена. При проведении восстановительных работ соленоиды от загрязнений чистят ультразвуком.

Рывки при переключении, сторонние звуки в КПП

Исправная трансмиссия PowerShift 6DCT450 работает тихо и плавно. Если вы ощущаете рывки, тычки, вой или иные нехарактерные проявления, срочно запишитесь на диагностику. Если отложите, можно «доездиться» до более серьезных неисправностей.

Если новый автомобиль прошел не более 10-15 тысяч км, но появились рывки, проведите адаптацию КПП. Процедуру провели, уверены в ее корректности, а рывки остались? Отправляйтесь на диагностику. Неисправности могут быть более серьезными. Среди наиболее частых причин рывков при переключении передач:

износ сцепления, вилки

выход из строя соленоидов

 поломка пружин демпфера или их направляющих

  засорение каналов внутреннего фильтра

неисправности ТСМ модуля

нарушение работы датчиков

Компьютерная диагностика выявляет основную часть проблем. В блоке управления хранятся коды ошибок. Мастер их считает,определит, какой сбой произошел в работе трансмиссии, чем обусловлены проблемы при движении.

Особенности ремонта

Часто в специализированные сервисы обращаются автолюбители, ставшие жертвами неудачного ремонта. Помните: восстановление функциональности роботизированной PowerShift 6DCT450 требует высокой квалификации мастера, поэтому не доверяйте кустарям. Еще несколько рекомендаций:

  • при выходе сцепления из строя не удается ограничиться заменой дисков – в большинстве случаев требуется ревизия либо замена корзины, крышки сальника, клапанов;
  • наличие взвесей в трансмиссионной жидкости приводит к выходу из строя соленоидов, быстрому износу механических деталей;
  • трансмиссия боится загрязнений, поэтому менять масло следует по регламенту;
  • с учетом проблемного дорожного покрытия в РФ и агрессивной манеры вождения сократите регламентные сроки замены жидкости.

Отзывы о 6-ступенчатой трансмиссии PowerShift 6DCT450 с двойным мокрым сцеплением неоднозначны:

  • с одной стороны, это комфортная в эксплуатации КПП с быстрым переключением передач, обеспечивающая экономию топлива;
  • с другой стороны коробка довольно прихотлива, требует внимательного к себе отношения, грамотного обслуживания.

Даже при спокойной езде и регулярной замене масла после 100 тысяч км пробега готовьтесь вкладывать средства в ремонт.

Это может Вас заинтересовать

akppwiki.ru

Ремонт 6DCT450 (DPS6/MPS6/SPS6) цена | ДКТ+

P0606 — Неисправность процессора
P07A3 — Заедание во включенном состоянии фрикционного элемента А коробки передач.
P0702 — Электрическая неисправность системы управления коробкой передач
P0707 — низкое напряжение входного сигнала в электрической цепи выключателя диапазона трансмиссии A
P0715 — электрическая цепь датчика А частоты вращения первичного вала
P0718 — прерывистый сигнал в электрической цепи датчика А частоты вращения первичного вала
P0720 — электрическая цепь датчика выходного вала
P0723 — прерывистый сигнал в электрической цепи датчика выходного вала
P0805 — Электрическая цепь датчика положения сцепления
P0806 — неисправность электрической цепи датчика положения сцепления
P0810 — датчик положения сцепления
P087A — цепи концевого выключателя В педали сцепления
P087b — неисправность электрической цепи концевого выключателя педали сцепления
P0882 — Низкое напряжение входного сигнала питания
P0900 — разрыв электрической цепи исполнительного устройства сцепления
P0901 — проблемы качества работы исполнительного устройства сцепления
P090A — обрыв цепи исполнительного механизма муфты
P090b — нарушение параметров цепи исполнительного механизма муфты
P0949 — Адаптивный сбор данных ASM не выполнен.
P1719 — Неверный сигнал крутящего момента двигателя.
P1799 — Разрыв электрической цепи между TCM и ABS.
P2701 — Проблемы с работой фрикционного элемента коробки передач.
P2765 — неисправность датчика вращения первичного вала(турбины)
P2802 — низкое напряжение входного сигнала в электрической цепи диапазона трансмиссии
P2831 — неисправность вилки переключения передач А
P2832 — проблемы с качеством работы вилки переключения передач
P2836 — Электрическая цепь положения вилки переключения передач В
P285C — Параметры цепи исполнительного механима вилки А
P2860 — Параметры цепи исполнительного механизма вилки В
P2872 -Заклинивание муфты А в зацеплении
P287A — Заклинивание муфты В в зацеплении
P287B — калибрование вилки переключения передач не зарегестрированно
P090C — низкое напряжение в цепи исполнительного механизма муфты В
Р0607 — характеристики модуля управлением
U0294 — Потеря связи с PMM
U0415 — Недействительные данные полученные от модуля ABS
U1013 — Недействительные данные мониторинга внутреннего модуля упрвления полученные от TCM
U0101 — Потеря связи с TCM
U0028 — шина передачи данных автомобиля
U0073 — шина передачи данных модуля управления выключена

www.dctplus.ru

MPS6(6DCT450)

Робот DSG, DCT, Powershift

Наименование АКПП : 6-ступенчатая автоматическая коробка передач MPS6(6DCT450)

Устанавливается с 2008 года

Особенности конструкции АКПП

  • Коробка передач работает без разрыва тягового усилия, что устраняет главный недостаток автоматизированных механических коробок передач
  • При остановке автомобиля на светофоре или в условиях повышенного трафика, а так же в пробке, стоит поставить на N, иначе возникает проблема с трансмиссией.
  • Коробка с мокрым сцеплением WD (Wet Dual Clutch) — привычное гидравлическое управление и работа в среде масла
  • В 6DCT450 предусмотрели емкий наружный фильтр — 131013 по сравнению с вариаторами который доступен для регулярного обслуживания

Типичные проблемы эксплуатации

  • Из -за того, что компьютеры допускают длительную работу коробки при температуре масла в 130°С, резиновые прокладки и кольца уплотнений быстро изнашиваются
  • Корзина сцепления сделана с высокой степенью точности комплектующих и поэтому при малейшем износе или отклонении от заводских допусков сцепление начинает работать неидеально
  • Механическая фрикционная взвесь из горячего масла забивает клапана гидроблока и соленоидов, попадает на трущиеся поверхности и способствует износу алюминия, вибрациям и залипаниям клапанов.

На каких автомобилях устанавливалась данная коробка

LAND ROVERFREELANDER(LR2)2010-..11UK6 SP F/AWDL4 2.0L  2.2LMPS6(6DCT450)WD Clutch
LAND ROVERRANGE ROVER LRX11UK6 SP 4X4L4 2,0L 2.2LMPS6(6DCT450)WD Clutch
VOLVOC30/C30 R2008-..11BEL6 SP FWDL4 1.6L 2.0LMPS6(6DCT450)WD Clutch
VOLVOC7008-..11SWE6 SP FWDL4 1.6L 2.0LMPS6(6DCT450)WD Clutch
VOLVOS4008-..11BEL CHN6 SP FWDL4 2.0LMPS6(6DCT450)WD Clutch
VOLVOS/V6010-..11CHN SWE6 SP FWDL4 1.6L 2.0LMPS6(6DCT450)WD Clutch
VOLVOS8009-..11SWE6 SP FWDL4 1.6 2.0LMPS6(6DCT450)WD Clutch
VOLVOV5008-..11BEL6 SP FWDL4 2.0LMPS6(6DCT450)WD Clutch
VOLVOV7009-..11SWE6 SP FWDL4 1.6L 2.0LMPS6(6DCT450)WD Clutch
VOLVOXC6010-..11BEL6 SP FWDL4 2.0LMPS6(6DCT450)WD Clutch
VOLVOXC9010-..11SWE6 SP FWDL5 2.4LMPS6(6DCT450)WD Clutch
FordC-MAX2008-..6 SP FWDL4 1.6L 2.0LMPS6(6DCT450)WD Clutch
FordFOCUS2008-..6 SP FWDL4 1.6L 2.0L 2.5LMPS6(6DCT450)WD Clutch
FordGALAXY2010-..6 SP FWDL4 2,0L 2.2LMPS6(6DCT450)WD Clutch
FordKUGA2010-..6 SP FWDL4 2,0L 2.2L 2.5MPS6(6DCT450)WD Clutch
FordMONDEO2010-..6 SP FWDL4 2,0L 2.2L 2.5MPS6(6DCT450)WD Clutch
