Можно ли менять шаровую только с одной стороны: ПРИЧИНЫ и СПОСОБЫ замены шаровых соединений: краткий справочник

Содержание

ПРИЧИНЫ и СПОСОБЫ замены шаровых соединений: краткий справочник

Неисправности шаровой опоры встречаются нечасто, но они могут возникать в результате многолетнего движения по неровным дорогам. Неисправная шаровая опора может стать причиной странных глухих ударов и сноса при рулении. Если шаровая опора изношена, это серьезно сказывается на управляемости автомобиля и на подвеске. Если шаровая опора приходит в полную негодность, то колесо даже может внезапно отсоединиться от автомобиля. Страшное дело! Но что же такое шаровые опоры и как часто нужно их заменять?

 Функция шаровой опоры

Шаровые опоры соединяют колеса автомобиля с его подвеской, обеспечивая согласованность движения колес. Как указывает название, этот сложный шаровой шарнир действует как опора, подобно тазобедренному суставу у человека. Шаровая опора состоит из шарового пальца и опорного гнезда, плотно входящего в корпус со смазкой. Они соединяют рулевую тягу с поворотным кулаком рулевого управления и обеспечивают плавное и стабильное движение в подвеске.  В большинстве автомобилей в передней подвеске есть как минимум нижние шаровые опоры, а в некоторых случаях — и верхние.

Зачем нужна замена шаровых опор?

Свойства шаровых опор ухудшаются при попадании грязи внутрь и при недостатке смазки. Кроме того, эти компоненты подвески подвергаются коррозии и общему естественному износу. Следствием ухудшения их свойств является чрезмерный люфт и свободное движение (за пределами спецификаций производителя). Исправная шаровая опора допускает плавное смещение из стороны в сторону, но не качание и не удары вверх и вниз. Это однозначный признак того, что шаровые опоры нуждаются в замене.

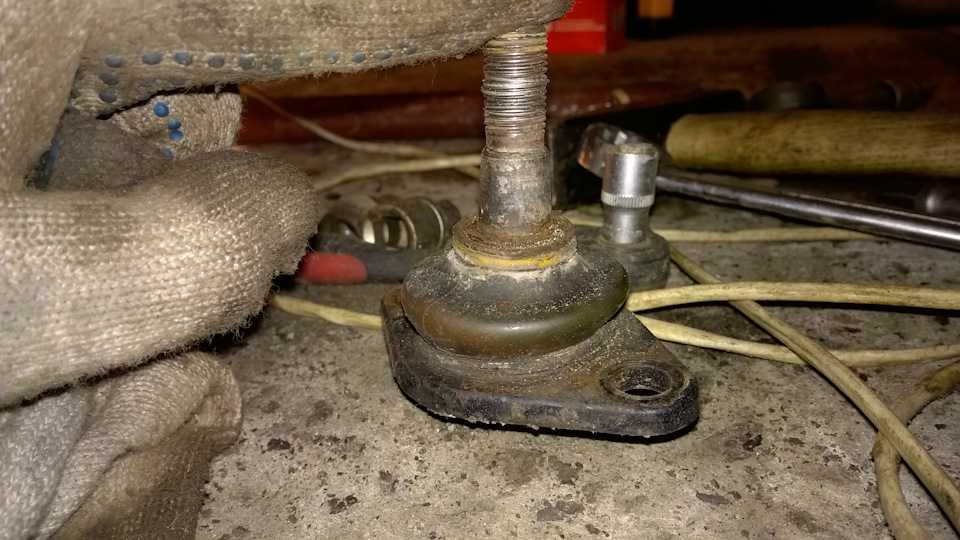

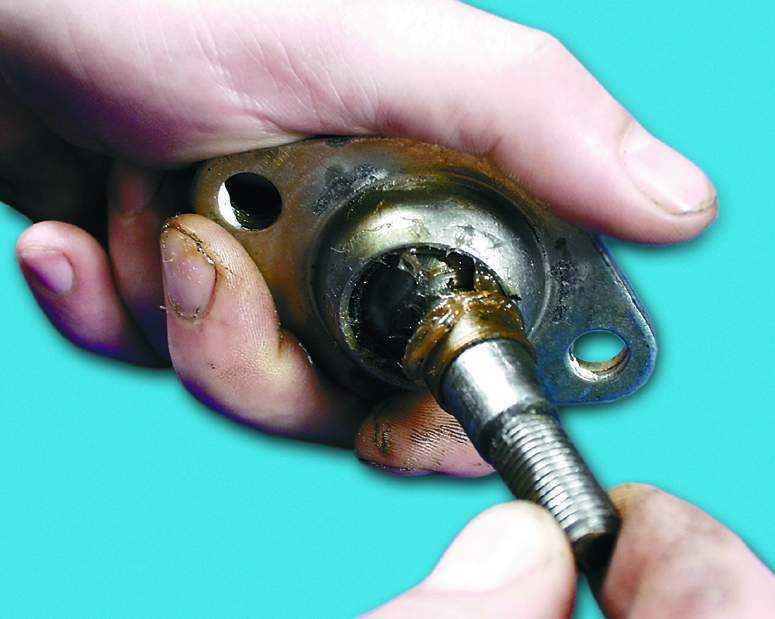

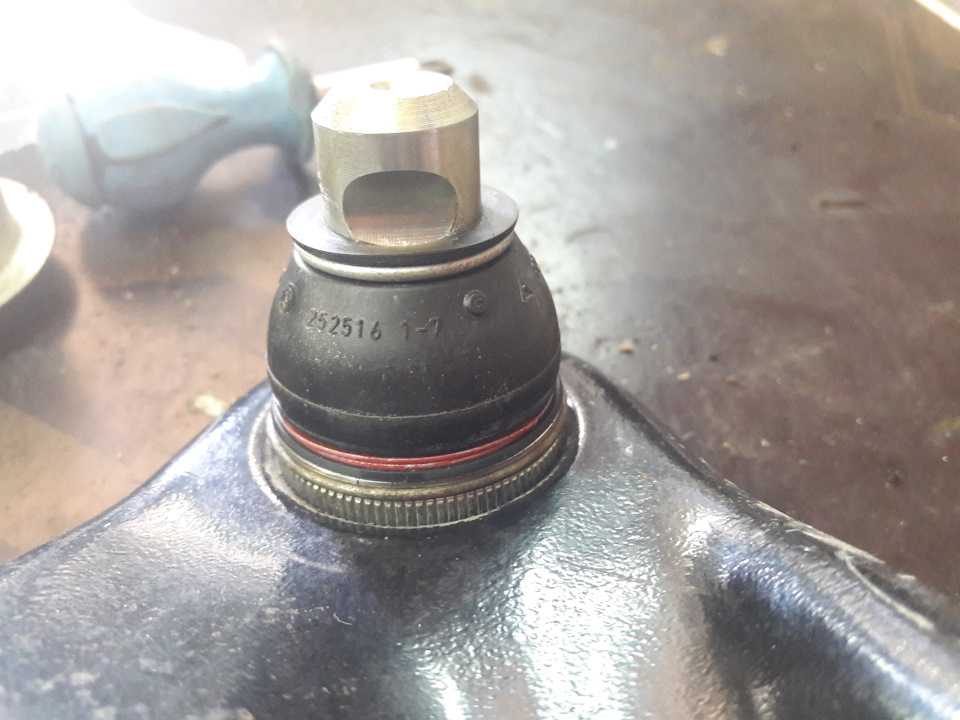

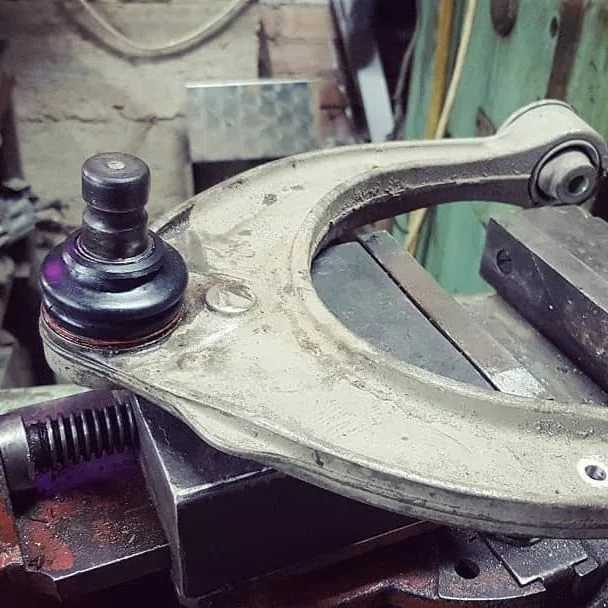

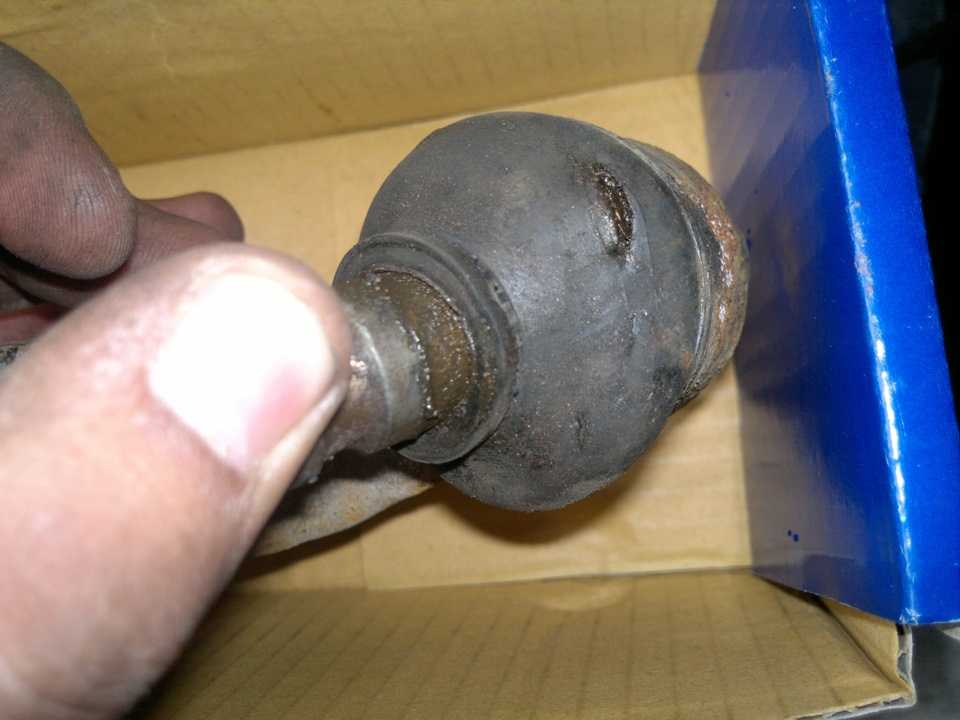

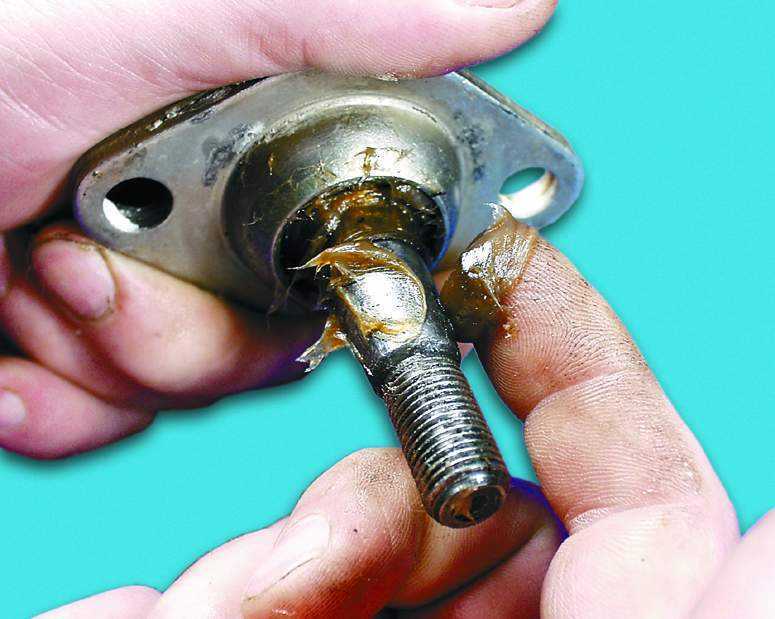

Новая шаровая опораИзношенная шаровая опорИзношенная шаровая опора


Проверяйте эти признаки износа шаровых опор:

  • звуки тяжелых ударов, особенно при наезде на неровность
  • скрип при срабатывании подвески
  • снос в сторону
  • ненадежное и слишком свободное руление
  • неравномерный или преждевременный износ шин, пилообразный износ

Как проверять шаровые опоры

Если вы подозреваете, что шаровые опоры износились, автомобиль следует проверить как можно быстрее. Замена шаровых опор может быть непростой — к ним может быть сложно подобраться, и их может быть сложно установить, особенно если они долго служили и покрыты ржавчиной. В некоторых автомобилях шаровые опоры составляют единое целое с рулевой тягой. Если вы не знакомы с устройством подвески и колеса, лучше обратиться в мастерскую к профессионалам.

Срок службы шаровой опоры

Шаровые опоры служат долго, и поэтому про них часто забывают! Но они все-таки изнашиваются и обычно служат не так долго, как сам автомобиль. Не забывайте, что на них приходится очень серьезная нагрузка при движении по неровным извилистым дорогам, так что все зависит от пробега и условий эксплуатации автомобиля.

Вы увидите, что шаровые опоры с обеих сторон автомобиля изнашиваются схожим образом. Поэтому их, как правило, заменяют полным комплектом или парами.

Служат ли некоторые шаровые опоры дольше?

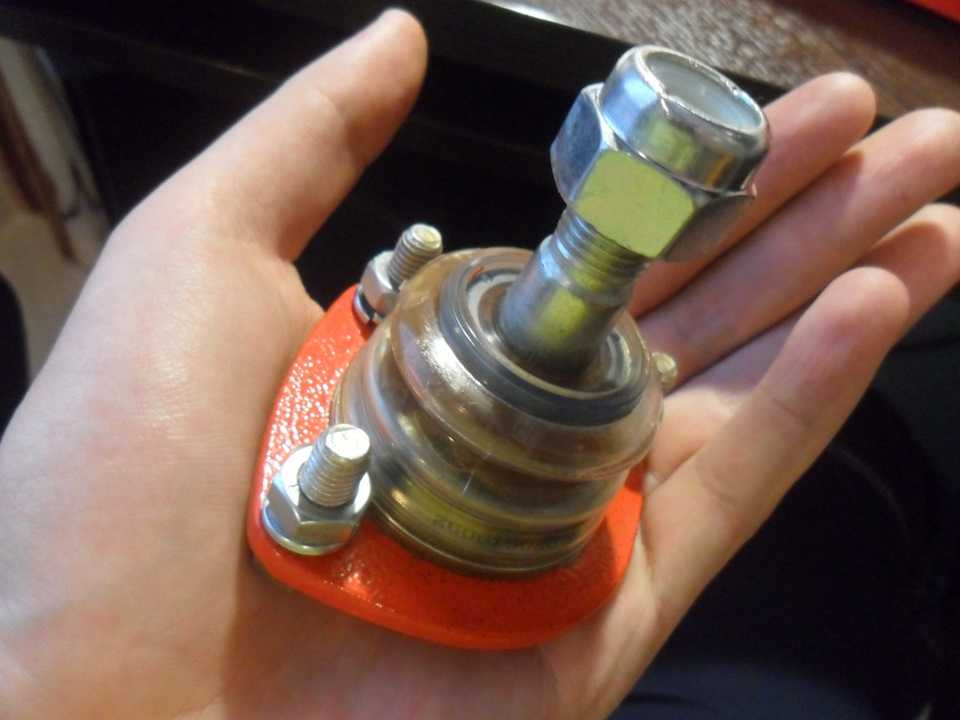

Да! Не все шаровые опоры одинаковы. Детали с инновационной конструкцией, изготовленные из лучших материалов, отличаются большей прочностью и долговечностью. Шаровые опоры MOOG изготовлены из высокопрочных материалов, которые выдерживают высокие температуры, грязь и абразивное воздействие. Для повышения прочности корпус куется из цельного куска мелкозернистой легированной стали.

СОВЕТ: Шаровые опоры из низкокачественной стали или изготовленные с применением некачественной термообработки стоят дешевле, но их срок службы может быть до 50 % меньше.

Шаровые опоры играют важную роль в рулевом управлении и подвеске автомобиля и могут служить очень долго. Однако использование некачественных шаровых опор может привести к серьезным неисправностям, а полное разрушение шаровой опоры может быть фатальным. Если вы не уверены в состоянии шаровых опор вашего автомобиля, обратитесь в мастерскую и замените их на качественные шаровые опоры.

Ознакомьтесь с долговечными деталями и удобными инструментами, с которыми замена шаровых опор становится проще.

Подробнее

НазадНазад к разделу НОВОСТИ

Общий доступ

Если вы используете этот плагин, то вы автоматически соглашаетесь на то, что ваши персональные данные (IP-адрес, URL данного вебсайта, дата и время вашего посещения сайта) будут переданы Facebook, Google, Youtube, Twitter, Pinterest или LinkedIn и могут храниться вне стран ЕС. Социальная сеть, использующая данный плагин, может использовать статистику вашего посещения сайта для изучения вашего поведения в сети и формирования вашего персонального профиля.
Вы можете отключить данную функцию в любой момент, ознакомиться с дополнительной информацией вы можете в нашей Политике конфиденциальности.

Я согласен (согласна) Отправить Отправить

как проверить, выбрать и поменять

Ремонт автомобиля своими руками позволит не только сэкономить, но и лучше изучить его устройство. Замена шаровой опоры «Рено Логан» не считается сложной задачей, выполняется одним человеком примерно за 2 часа.

Что такое шаровая опора

Элемент представляет собой шарнир, который обеспечивает соединение ступицы колеса с рычагами.

Состоит из:

  • стального монолитного пальца: с одной его стороны конусная часть и резьба, с другой — сферическая часть;
  • резинового пыльника — препятствует попаданию грязи внутрь корпуса шаровой опоры;
  • металлического корпуса, который удерживает сферу пальца;
  • втулки из полимерных материалов — смягчает силы трения между пальцем и корпусом;
  • прижимной гайки с завальцовкой — прижимают основные элементы к корпусу.

С каждой стороны передней подвески «Рено Логан» установлено по одной шаровой опоре. Увидеть их проще, подняв автомобиль на подъёмнике или загнав на смотровую яму.

Если шаровую опору вовремя не заменить, возникнут проблемы с управляемостью автомобиля, повышенным износом остальных элементов подвески, а также покрышек. Сделать развал-схождение будет невозможно. Если во время этой процедуры мастер в автосервисе указал на проблемы, то, вероятно, шаровые опоры придётся заменить.

Как проверить шаровую опору на «Рено Логан»

Во время езды шаровая опора испытывает значительные нагрузки, в результате действия сил трения втулки изнашиваются, через повреждённый пыльник внутрь попадает песок, грязь. Палец начинает болтаться в корпусе. При среднем износе машина начинает покачиваться на дороге во время движения. При более сильном — могут появиться стуки, скрипы в момент поворота, сложности с управлением рулевым колесом. Во время движения автомобиль плохо «держит» дорогу. Также наблюдается повышенный износ резины. В самом худшем случае палец шаровой опоры может вырваться из корпуса, в результате чего колесо отделится от рычага. Продолжить движение придётся на эвакуаторе.

Диагностика ШО

Нужно выполнить ряд действий:

  1. Установить автомобиль на подъёмник так, чтобы передние колёса висели в воздухе. Или при помощи домкрата поднять машину, подложив под кузов деревянные бруски.
  2. Повернуть колёса в одну сторону до упора. Осмотреть пыльники: если они сильно повреждены, то лучше заменить шаровую, даже если в пальцы не «люфтят» — скоро это произойдёт.
  3. Не снимая колеса, нужно взяться за верхнюю и нижнюю его стороны. Попробовать аккуратно покачать вверх-вниз. Сильного болтания не должно быть. Процедуру нужно повторить при разных положениях руля.
  4. Также люфтов не должно ощущаться, если поместить монтировку между рычагом и поворотной цапфой.

В некоторых случаях виновником проблем с передней подвеской могут быть и другие запчасти: ступичные подшипники, сайлентблоки. Поэтому рекомендуется проводить комплексный осмотр.

Выбор шаровой опоры «Рено Логан»

Мастера сервисных центров «Reno» советуют устанавливать оригинальные запчасти на подвеску. Причины:

  1. Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
  2. Компания «Рено» даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
  3. Срок службы оригинальных запчастей значительно выше, чем у аналогов.

Справочные данные: по ровным городским дорогам шаровые опоры способны «пройти» до 120–140 тысяч км. При этом важно вести машину аккуратно. Если же эксплуатация происходит в местности с дорогами низкого качества, то срок службы снижается почти вдвое. А при использовании «левых» деталей — износ произойдёт ещё быстрее.

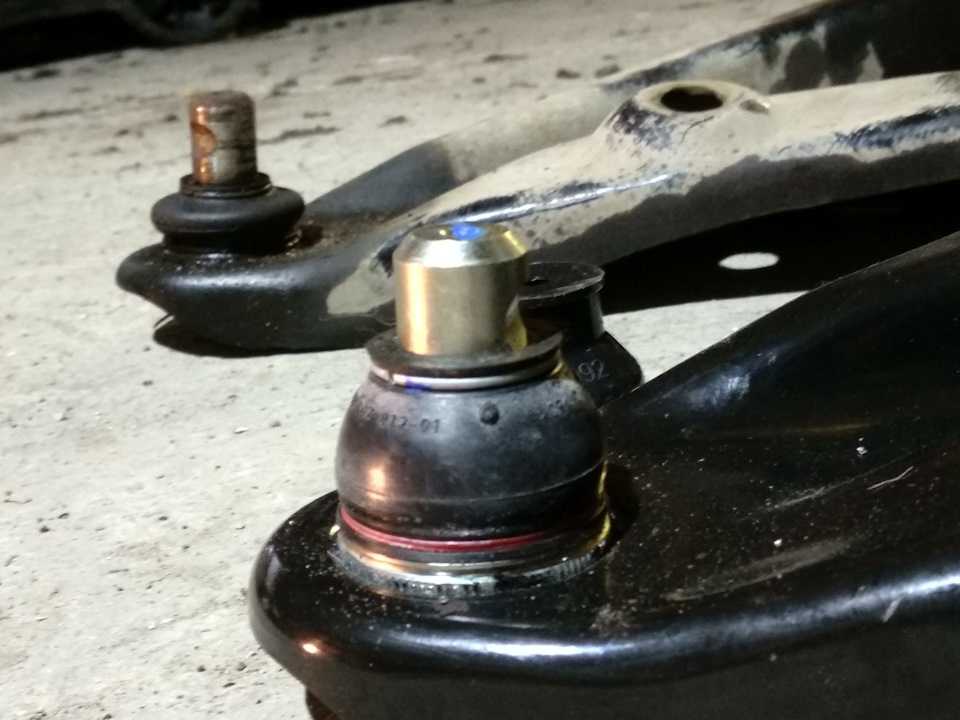

Важно: с 2013 года компания «Рено» использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой. «Старый» и «новый» варианты можно видеть на фото.

Артикулы у разных деталей тоже будут разные:

  1. «Старый» образец — 401604793R;
  2. «Новый» – 401602523R — отличается направлением проточки пальца.

Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.

Размеры шаровой на «Логане»:

  • размер конуса: 18 мм
  • наружный диаметр: 38,3 мм.

Если выбирают аналог, то поиск также нужно производить, исходя из соответствующих артикулов.

Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.

Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.

Для детали 401604793R можно найти аналоги:

  • TRW JBJ721;
  • Lemforder 29469 01 или 37809 01.

Для замены 401602523R аналогичную продукцию выпускают:

  • «Автоваз» — для Lada Largus;
  • «Hofer»;
  • «Кедр»;
  • «Белаз».

Также доступны аналоги из КНР, но их качество оставляет желать лучшего.

Инструменты и приспособления для замены

Для демонтажа шаровой опоры понадобится съёмник.

Съемник

Этот же инструмент поможет снять рулевые тяги. Для установки новой опоры потребуется втулка-оправка или соответствующего диаметра головка из набора. Также нужен домкрат (если нет доступа к подъёмнику), молоток, небольшой ломик или монтировка.

Замена шаровой опоры «Рено Логан»

Автомобиль устанавливают так, чтобы передние колёса не касались земли. Колёсные гайки рекомендуется приоткрутить заранее.

Колёса нужно снять.

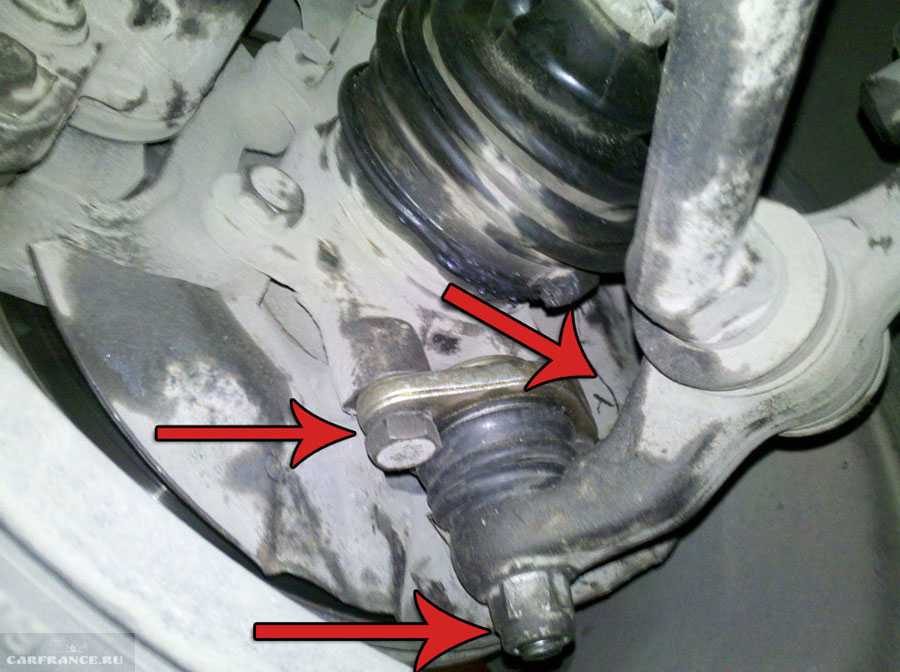

Требуется выкрутить болт крепления шаровой опоры, достать палец из поворотного кулака, утопить рычаг вниз. Гайка обычно срывается хорошо, а для снятия болта может понадобиться жидкость WD 40 или керосин — он часто «прикипает».

«Прикипевший» болт крепления шаровой опоры

Теперь придётся снять кожух — открутить 2 гайки.

Снять болт стойки стабилизатора.

Удалить болты сайлентблоков (переднего и заднего).

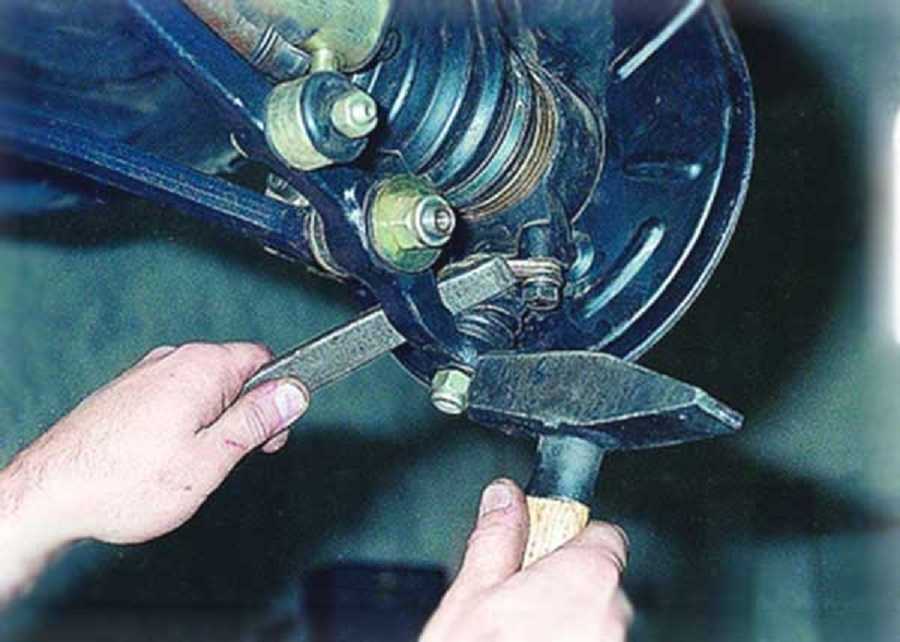

Снять рычаг в сборе с шаровой опорой при помощи молотка и клина. Лучше использовать съёмник.

Снятый рычаг

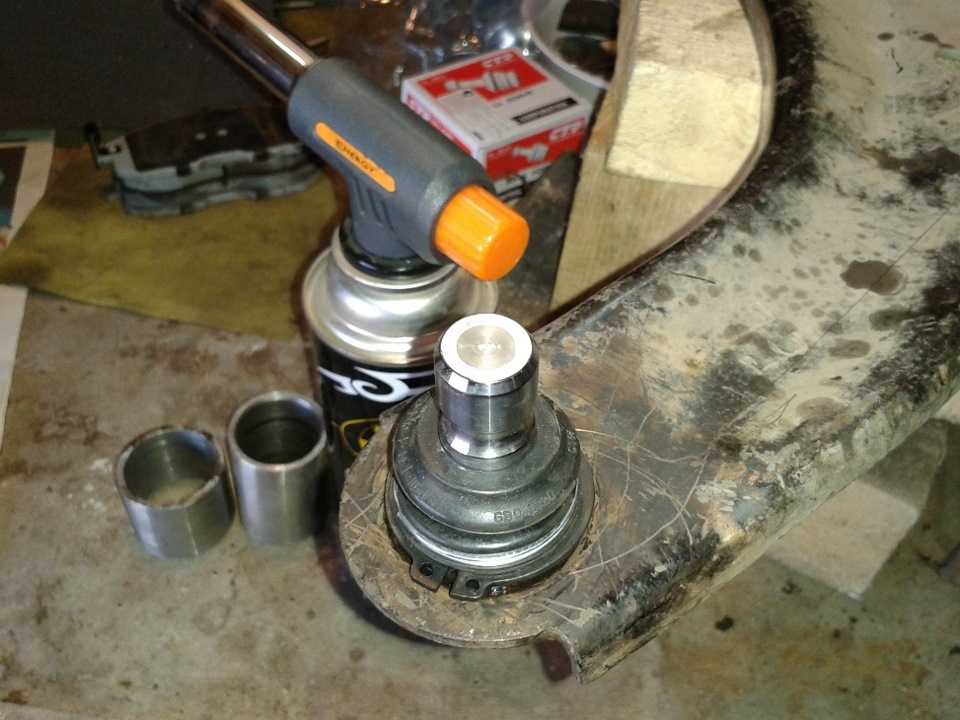

Также можно выбить дефектную деталь, используя оправку в виде трубы и деревянный упор.

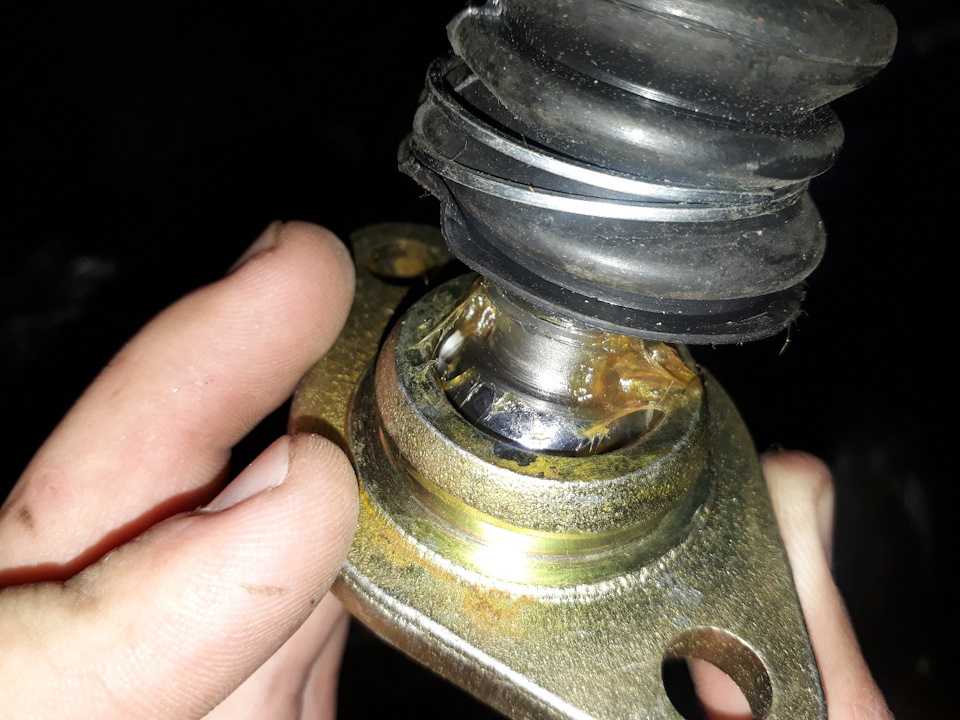

Поместив рычаг на верстаке, нужно поставить новую шаровую. Под пыльник забить смазку. Для забивания рекомендуется использовать трубу, на которой выбивали старую деталь.

Последний этап — установка рычага на автомобиль, производится в обратном порядке.

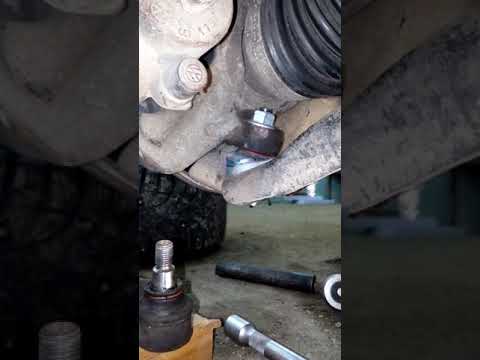

Видео: как заменить шаровую опору на «Рено Логан»

Замена без снятия рычага

Некоторые мастера предпочитают менять шаровые опоры без снятия рычагов, но для этого придётся снимать суппорт, что может вызвать повреждение тормозных трубок и шлангов.

Такую операцию рекомендуют проводить на относительно новых автомобилях.

Шаровые опоры лучше менять одновременно с обеих сторон, но если вторая совсем не изношена, что бывает редко, то достаточно заменить только повреждённую. После работы с передней подвеской нужно будет заехать в автосервис и сделать развал-схождение.
