Замена вентилятора печки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!

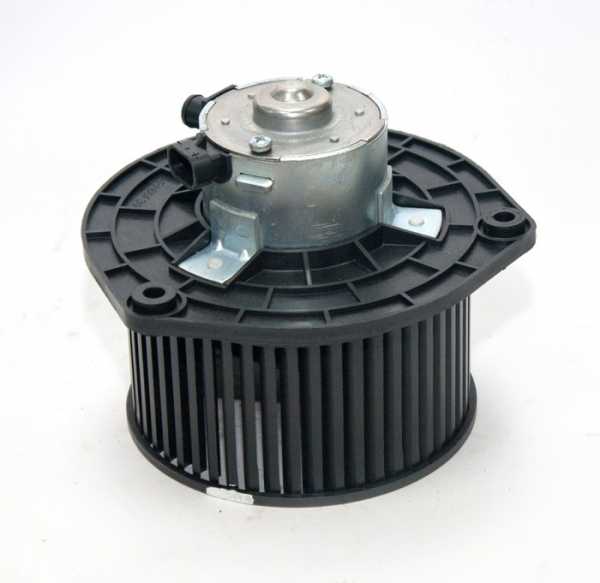

Вентилятор печки – если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т.д.

Примечание!
Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!

Краткое содержание:

Где находится вентилятор печки?

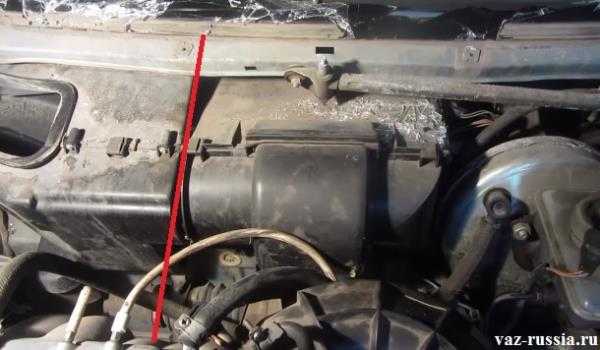

Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см. фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается.

Когда нужно менять вентилятор печки?
В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.

Примечание!
Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание!
Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от “Опеля” ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

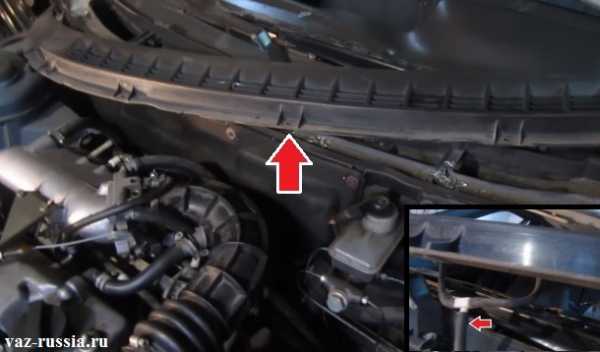

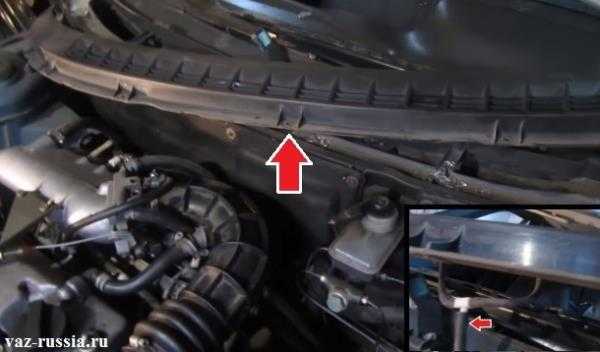

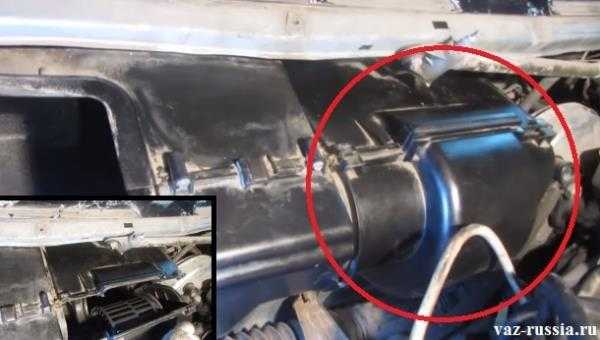

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

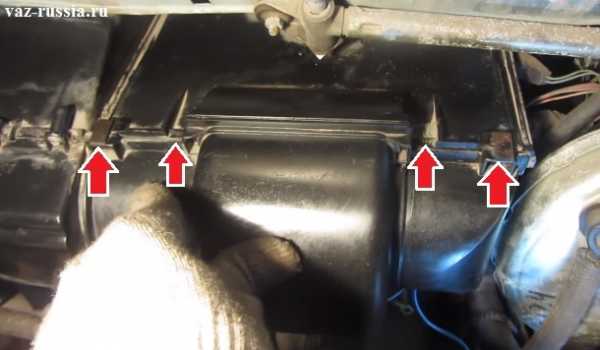

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание!
Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Дополнительный видео-ролик:

vaz-russia.com

Разбираем и ремонтируем моторедуктор заслонки печки ВАЗ-2110, 2111 и 2112

Сегодня мы рассмотрим как своими руками разобрать и отремонтировать моторедуктор заслонки печки ваз 2110, 2111 и 2112. Известно что не на все модификации печки подходят моторедукторы рассмотренные в этой статье. Материалы проверены на ваз-2112 2005 года выпуска и ВАЗ-21113 2004 года выпуска. В нашем случае на машине установлена печка с фильтром воздуха но без рециркуляции, без кондиционера, без автоматического режима регулировки температуры печки. Рассмотреть в подробностях удалось пока лишь две модели моторедукторов заслонки.

Примеры довольно яркие и вероятно ответят на вопрос какой же выбрать, что надёжнее металл или пластик и лучше ли если стОит дороже…
Первый пример – моторедуктор печки 2110 в пластиковом корпусе, снят с машины впервые за 10 лет установленный на авто заводом производителем. Перестал он работать по неизвестной причине. Вскрываем!

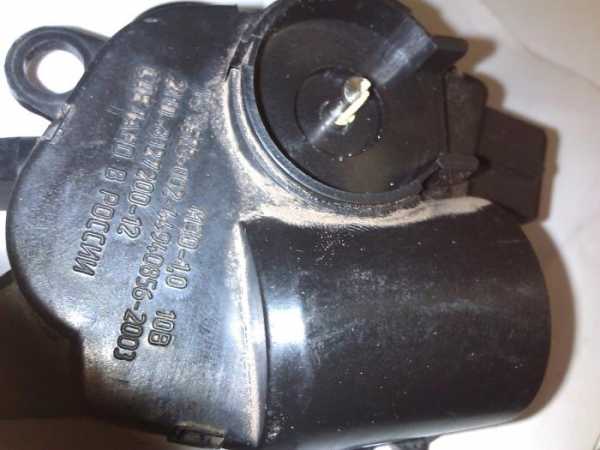

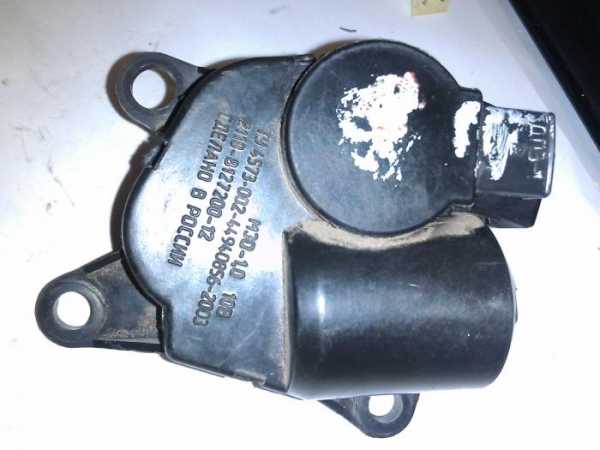

Вид с разных сторон

Первым делом снимаем с вала пластиковый адаптер моторедуктора, тот который вставляется в саму заслонку и передаёт ей вращение. Делаем это смело, тянем и снимаем, нет ни клея ни стопоров, у вала имеются продольные фрезеровки практически исключающие неправильную установку при сборке но об этом позднее.

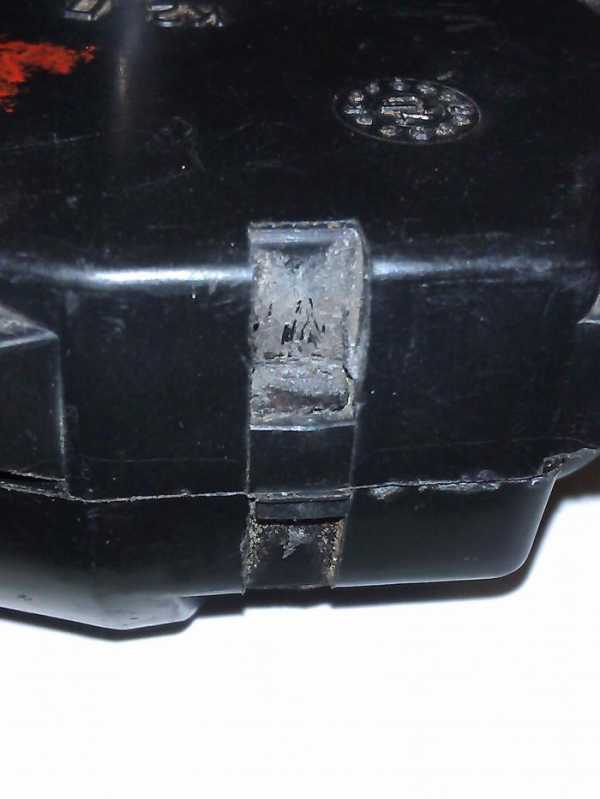

По периметру корпуса изделия находим несколько защёлок вот такого вида

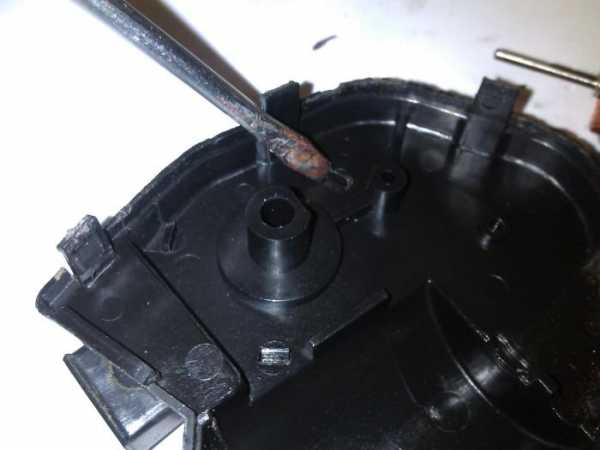

Тут для вскрытия понадобится пара отвёрток плоских, пошире и поуже. Лучше взять старые так как придётся их заточить поострее. Как ни странно но под защёлками нет пазов, их не получится утопить нажав на них, некуда им вжиматься по этому маленькую отвёртку вгоняем между язычком защёлки и второй половинкой корпуса изделия непосредственно в то место за которое и держит язычок, не глубоко, только чуть приподнять проушину и главное не оторвать её, самую малость, этого будет достаточно а вторую широкую отвёртку вставляем рядом с защёлкой в место разъёма половинок корпуса, вставили и поворотным движением размыкаем чуть половинки, малую отвёртку при этом вынимаем. Так по всему периметру.

Далее внимательно, возможно выпадение мелких деталей, важно не потерять.

Затем половинка одна снимается полностью, стягивается вверх с оси и получаем такую картину.

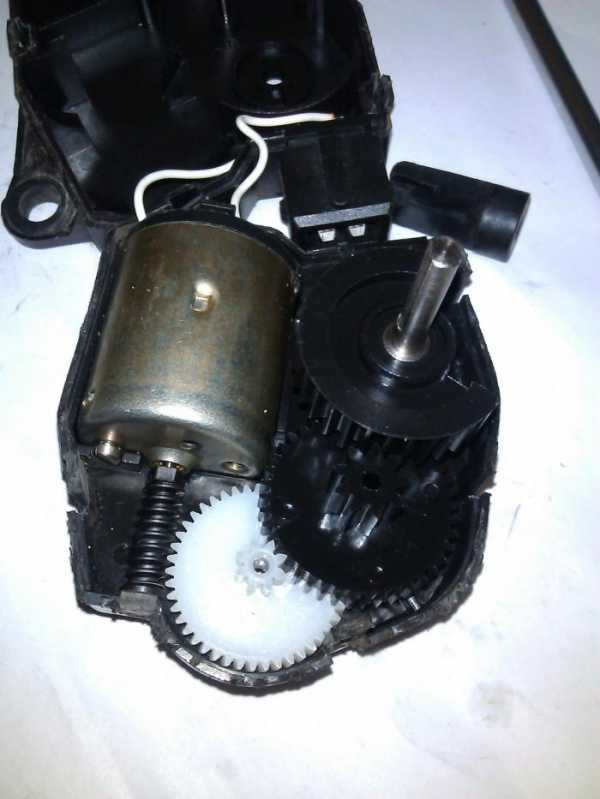

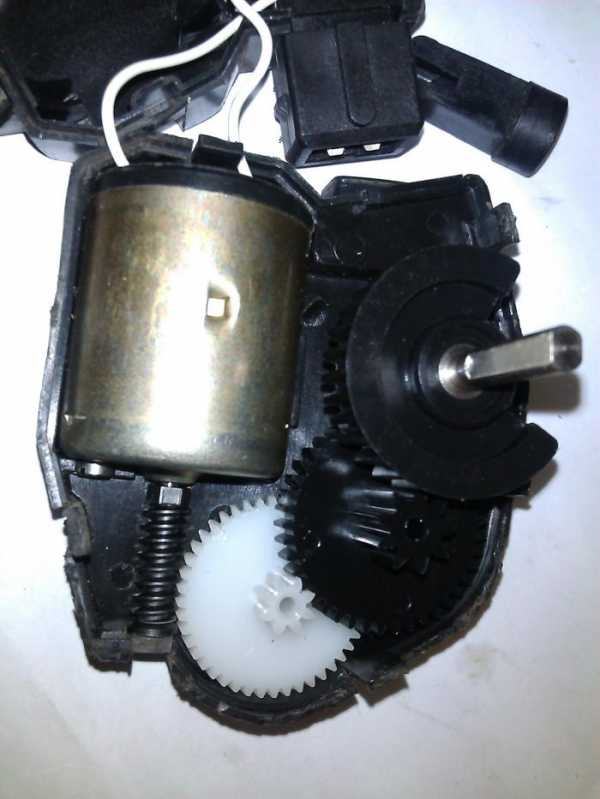

Три шестерни, снимаем их смело

На второй остаётся электродвигатель с шестернёй на валу

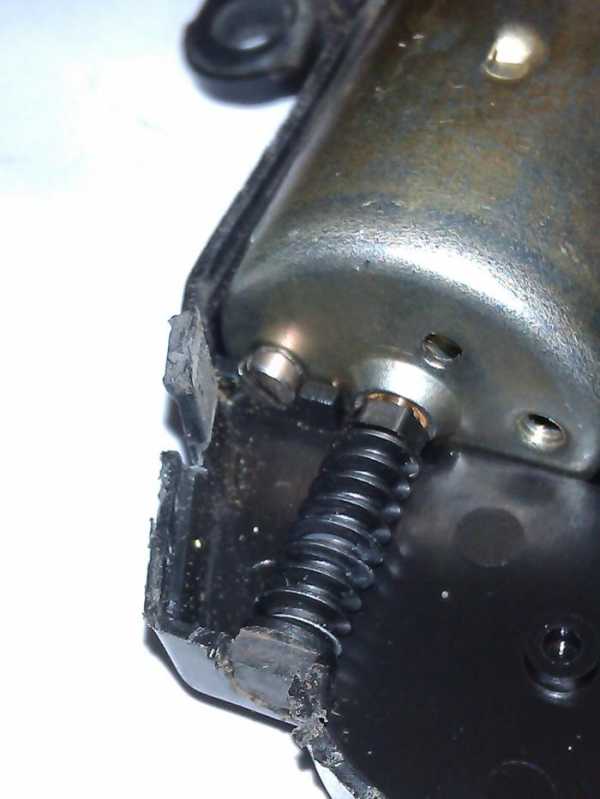

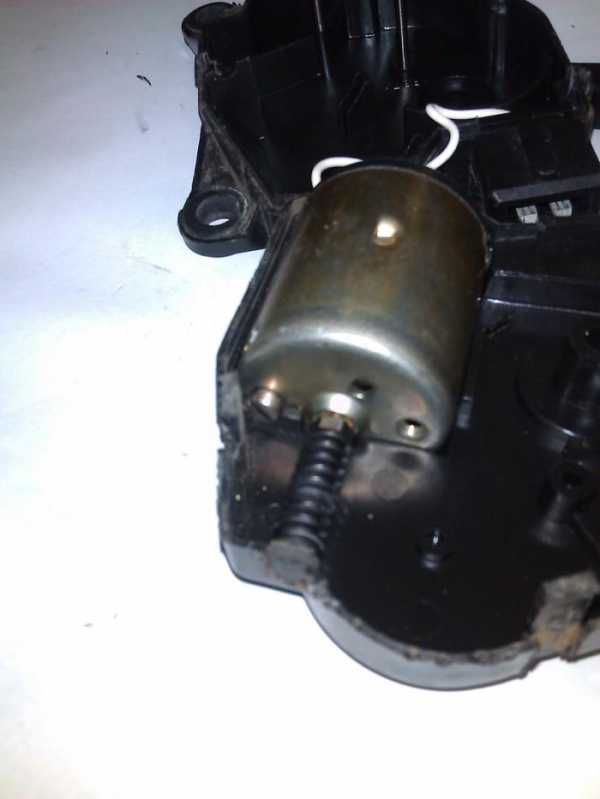

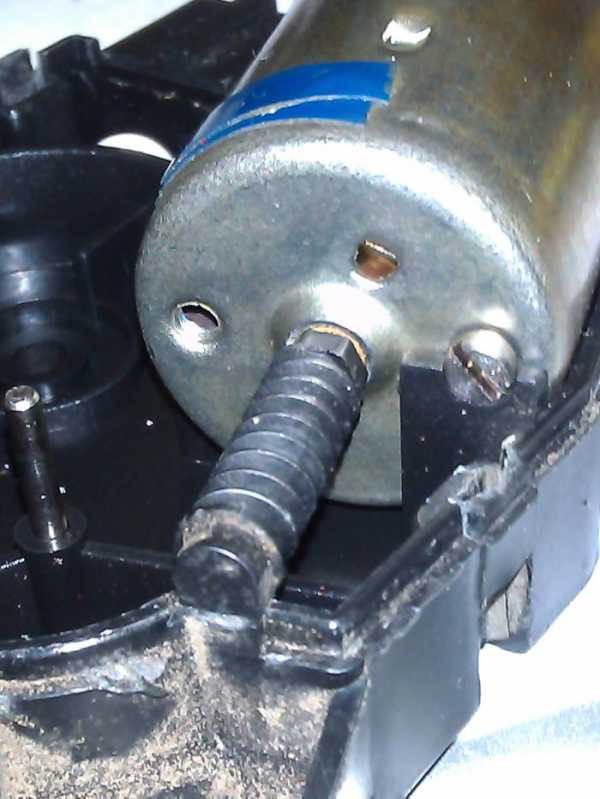

Обращаем внимание на несколько мелочей при снятии моторчика из корпуса, на конце червячной шестерни имеется сегмент предназначенный для центровки вала и не допускающий выход пары шестерён из зацепления. Это отдельная мелкая деталь, её важно не потерять. В корпусе под этот сегмент имеется углубление полукруглое, т.е. иначе его не вставить, только одной стороной. Так же обращаем внимание на стопорный винт в корпусе моторчика, не потерялся ли он, не выкрутился ли. Стопор не позволяет проворачиваться самому моторчику в корпусе изделия.

Вынимается моторчик, снимаются с его вала шестерня и сегмент, ни клея нет ни стопоров.
Видим что на валу моторчика так же имеется фрезеровка для передачи вращения шестерне.

Осмотрев все снятые пластиковые шестерни делаем вывод надо ли искать глубже причину отказа, если все шестерни и их зубья целы, оси на месте, стопора и прочее то вероятно надо глубже. Разбираем моторчик.

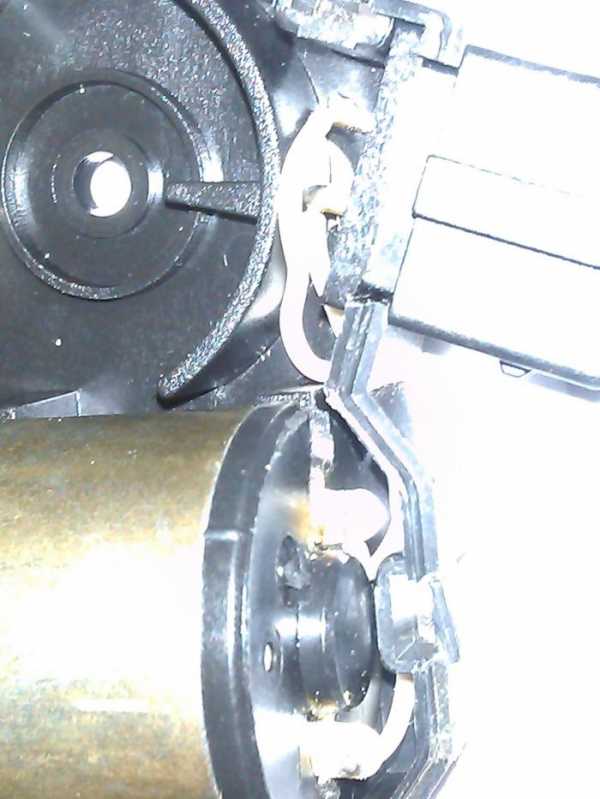

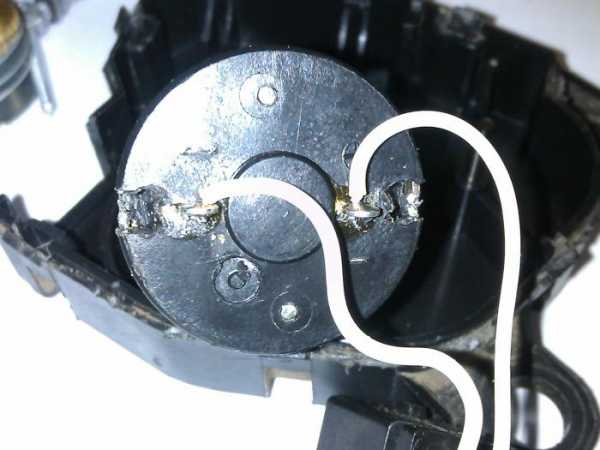

Со стороны подключения проводов видны два места фиксации частей моторчика, разгибаем чем то подручным корпус в этих местах, освобождаем тем самым донную пластиковую часть.

Далее всё снова интересно, внутренности легко сломать. Внутри есть постоянный магнит, он удерживает якорь моторчика внутри магнитным полем, по этому нельзя тянуть за пластиковую донную часть, в добавок на всему большой риск оторвать щётки и тогда всё прахом. Поступаем вот как.
У моторчика довольно длинный вал, берём моторчик в руку и нажимаем пальцем на этот вал утапливая его

Видно на фото что донная часть висит в воздухе, это щётки её держат а якорь висит на магнитном поле и стремится на своё место. Сдёргивать донную часть по прежнему нельзя, дожимаем пальцем максимально вал и другой рукой, пальцами уже берёмся за якорь, только за якорь разделяем части моторчика. За обмотки тоже браться не стоит, их легко повредить, там достаточно стали, браться за неё. Если пальцы не подлезают то можно подтолкнуть вал чем то тонким типа гвоздя или шила, якорь вылезет сильнее, места станет больше.

К донной части прикреплены две щётки, при разъёме якоря и донной части следует отвёрткой оттянуть аккуратно щётку за её держатель, одну а за тем вторую. Без резких движений. На конце якоря есть шайба, она то и не даёт просто стянуть с якоря донную часть, именно этой шайбой риск оторвать щётки очень велик. Шайба эта не снимается сама и пытаться не стоит, проку в этом нет.

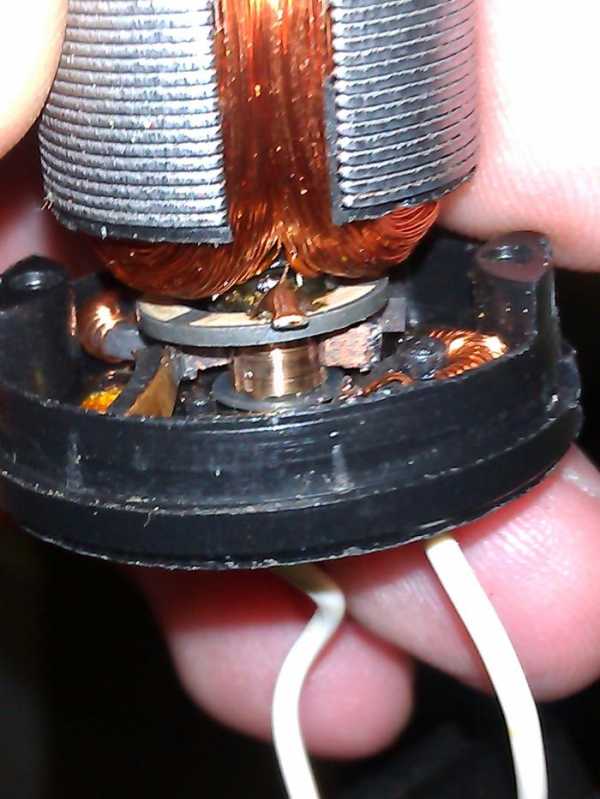

Видим у якоря три обмотки, осматриваем их, прозваниваем тестером на коллекторе эти обмотки целы ли.

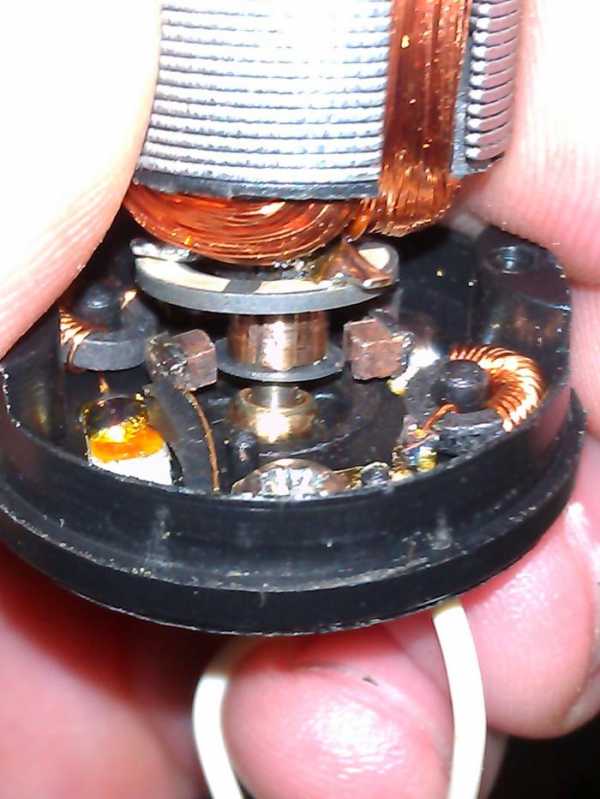

Осматриваем донную часть, держатели щёток, сами щётки нет ли протиров критичных, оплавлений, копоти.
В данном случае на коллекторе были обнаружены следы нагара, копоти и в определённом положении из за этого небыло контакта щётки с коллектором.

Сборка. Сначала сам моторчик.

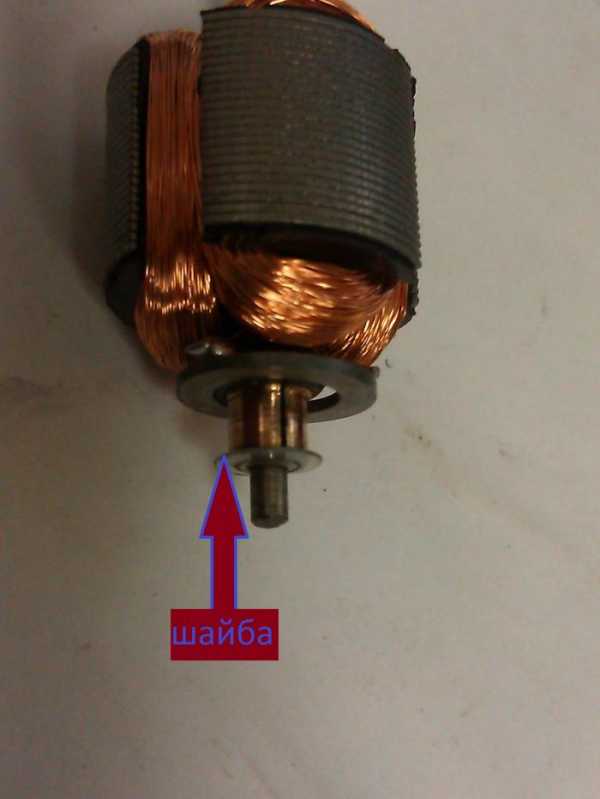

Не забывая про шайбу на якоре поочерёдно раздвигая по одной щётке вставляем якорь на место.
Втулка в донной части может встать боком при разборке, это нормально, она самоцентрующаяся, её заранее ставим отверстием вверх так чтобы вал якоря в неё попал при сборке. Вот промежуточный результат, щётки на шайбе…

Вставляем вал полностью, убеждаемся что всё прошло удачно, щётки целы и на месте, касаются коллектора.

Как при разборке берём якорь за железо, вставляем всё это в корпус, не забываем про магнит, держим крепко.
Отверстие для длинного вала при сборке зажимаем пальцем чтобы вал не проскочил под действием магнита, отпускаем палец и одновременно вставляем донную часть до упора.
Проверяем лёгкость вращения вала от усилия пальцев, загибаем зажимы донной части.
Можно взять батарейку 9 вольт типа крона и подсоединив её к выводам прямо на моторчик проверить работает ли моторчик.
Берём ту половину корпуса в которой есть гнездо для разъёма, вставляем этот разъём в корпус, на вал одеваем червячную шестерню совместив фрезеровки, всё ставится легко, без применения силы или что то не совпало. Одеваем сегмент на шестерню, всё это ложим в корпус не забыв про стопорный винт который надо так же направить в нужное положение. Проводки от моторчика заправляем вглубь корпуса чтобы они в дальнейшей сборке не мешали. Сегмент вала располагаем так, полукругом вверх

Проводки видны на своём месте

Время ставить шестерни.
Начинаем с самой большой, которая с валом и далее от неё по очереди.
Шестерня с валом имеет не полный радиус, работает она от упора до упора, но собирать можно в любом положении, просто после сборки придётся подать питание и таким образом докрутить вал до нужного положения чтобы совпало с четырёхгранником адаптера заслонки.

Собрали шестерни и откладываем в сторону.

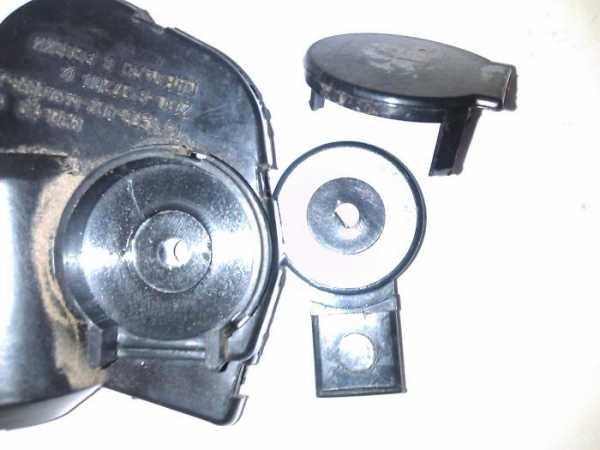

Берёмся за вторую крышку, на ней остался установленным датчик положения заслонки. Его надо снять перед дальнейшей сборкой чтобы не сломать.
С внутренней стороны видим три защёлки, отжимая не сильно выталкиваем их из корпуса, таким образом снимется крышка датчика.

Датчик вынимаем из гнезда, откладываем в сторону.

Совмещая отверстие с валом и защёлки собираем обе половинки до щелчка защёлок, собираем корпус изделия

Датчик поворотного типа, вращается внутренняя часть вместе с валом, упора датчик не имеет, проворачивается по кругу без ограничений, сломать не боимся, проворачиваем внутреннюю часть до совпадения прорези с фрезеровкой на валу, совместив вставляем датчик в гнездо и закрываем крышку снятую ранее.

И теперь осталось одеть на вал адаптер совместив фрезеровки.
Фрезеровка на валу с двух сторон симметричная, значит адаптер возможно одеть на вал в двух положениях. По задумке производителя, один угол на верхнем торце имеет скос, вот этот скос направляем в сторону букв на корпусе моторедуктора.

В данном редукторе, кроме налёта на якоре ни на одной детальке не нашлось ни малейшего следа износа чего либо, шестерни как новые, зубья идеальные а ведь 10 лет изделию и машина не стояла, имеет пробег более ста тысяч.

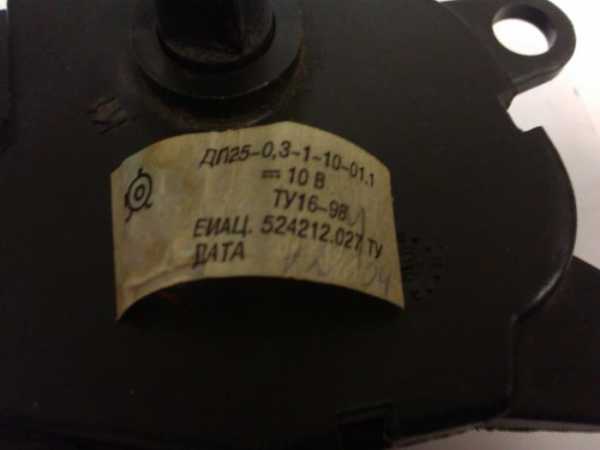

Бумажка была на моторчике наклеена с датой

Вот мы и восстановили работоспособность моторедуктора заслонки на печку ваз-2110, 2111 и 2112. За этот эксклюзивный материал большая благодарность Александру, известному под ником четвёрковод 🙂 Всем удачи на дорогах и поменьше поломок!

www.vazdriver.ru

Замена вентилятора печки ВАЗ 2110

У вашего отопителя возникли проблемы – он шумит, скрежещет, неравномерно подает теплый воздух, из-за чего ваше пребывание в машине в зимний холод не назовешь комфортным. Еще хуже, если у электродвигателя нет и признаков «жизни». Значит, замена вентилятора печки ВАЗа 2110 стала насущной потребностью.

Вентилятор печки ВАЗ 2110

Причины неисправности

Нюансов того, что мотор отопителя стал работать плохо, может быть много. Среди них — две основные, которым может помочь небольшой ремонт, а не полная замена вентилятора. Вполне могут износиться щетки коллектора. Сами же щетки, в свою очередь, могут «прогрызать» у коллектора медные ламели, из-за чего тот не желает работать, моторчик отопителя «замолкает».

Хоть это бывает довольно редко, но могут поскрипывать или посвистывать латунные втулки подшипников скольжения. Ремонт производится путем обычного смазывания, хотя обычно это помогает ненадолго, рано или поздно электродвигатель нужно будет поменять. Так что, если уж вам все равно придется добираться до вентилятора печки, возможно, полная его замена будет лучшим выходом. К тому же — экономией вашего времени.

Выбор модели

Даже если в вашем ВАЗ 2110 стоит электродвигатель старого образца (выпускаемый до 2004 года), вы можете, конечно, найти «родной» вентилятор. Но вполне можно поставить вместо него моторчик нового образца, – он больше прежнего, крепится тремя болтами. Да и стоимость его не так уж высока.

Кстати, вентилятор печки нового образца от ВАЗ 2110 подходит даже для некоторых моделей Ниссана с небольшой переделкой. Чем частенько пользуются владельцы этой машины, ставя при ремонте, как минимум втрое более дешевый моторчик на свою иномарку.

Подготовка к замене

Если у вас есть хотя бы небольшие навыки работы с ключами и отвертками, замена мотора печки будет для вас посильным ремонтом.
Чтобы добраться до электродвигателя печки у ВАЗ 2110, вначале нужно открыть капот, снять аккумуляторную клемму «-».

Теперь, собственно, производим само снятие моторчика, который не работает, как нам нужно, или вообще вышел из строя:

Нужно снять стеклоочистители. Для этого поддеваем и снимаем резиновые колпачки, берем ключ на 10, откручиваем гайки, отсоединяем щетки;
Поддеваем декоративные заглушки (здесь пригодится шлицевая отвертка), выкручиваем винты, на которых крепится жабо, затем – еще пару гаек на краях (торцевым ключом на 10), снимаем жабо;
Сняв резиновый уплотнитель, откручиваем саморезы, с помощью которых прикреплен щиток моторного отсека;
Теперь – снимаем шланг, подающий омывающую жидкость на форсунки;
Самая трудная задача – добраться к правому щитку моторного отсека, чтобы извлечь его. У него снизу есть две гайки (также под торцовый ключ на 10). Открутить, казалось бы, несложно, только уж больно неудобно. Хоть здесь есть позитивный момент – эти гайки не обязательно отвинчивать до конца – щиток можно вытянуть после нескольких поворотов;
Перед отсоединением этого щитка снимаем с шланга, идущего к вакуумному усилителю тормозов, хомуты;
От крышки салонного фильтра откручиваем саморезы (4 штуки) и снимаем его;
Вот уже показался мотор отопителя. Нужно отсоединить колодку двигателя отопителя, а также – колодку резистора;
Сейчас можно вытянуть левую часть печки, а с ней — моторчик вентилятора;
Стала возможной замена вентилятора отопителя;
Обратная сборка производится в том же порядке, только с точностью до наоборот.

Будьте готовы к тому, что в первый раз замена двигателя отопителя на ВАЗ 2110 (ремонт) займет у вас пару часов.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Моторчик печки на ВАЗ 2110: замена своими руками, полезные рекомендации специалистов

Содержание:

Подготовка
Замена
Полезные рекомендации

Моторчик печки играет важную роль в обеспечении нормального функционирования системы отопления вашего автомобиля. Потому при выходе из строя моторчика, его требуется заменить.

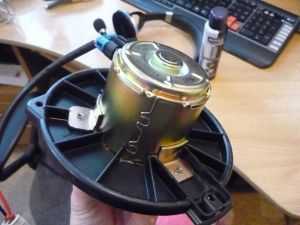

Внешний вид устройства

Работы по замене мотора печки можно разделить на два основных этапа:

Подготовка;
Замена.

Про каждый этап более подробно.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе.

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Замена

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
Данные устройства крепятся с помощью крепежных винтов и скоб.
На кожухе печки находятся искомый моторчик, а также двигатель.
Уберите защелки, после чего снимите движок с моторчиком.

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.
