Мотор печки ваз 2110 как разобрать: Ремонт вентилятора печки ВАЗ своими руками

Замена вентилятора печки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Вентилятор печки – если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т.д.

Примечание!
Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!

Краткое содержание:

• Замена вентилятора печки
• Дополнительный видео-ролик

Где находится вентилятор печки?

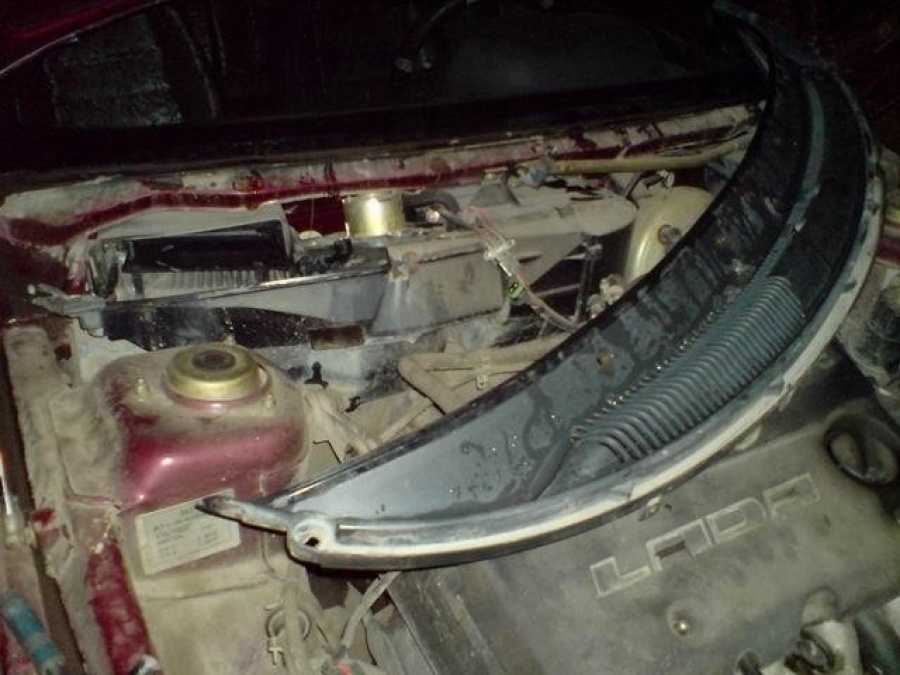

Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см. фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается.

Когда нужно менять вентилятор печки?
В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.

Примечание!
Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!

Примечание!
Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от “Опеля” ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

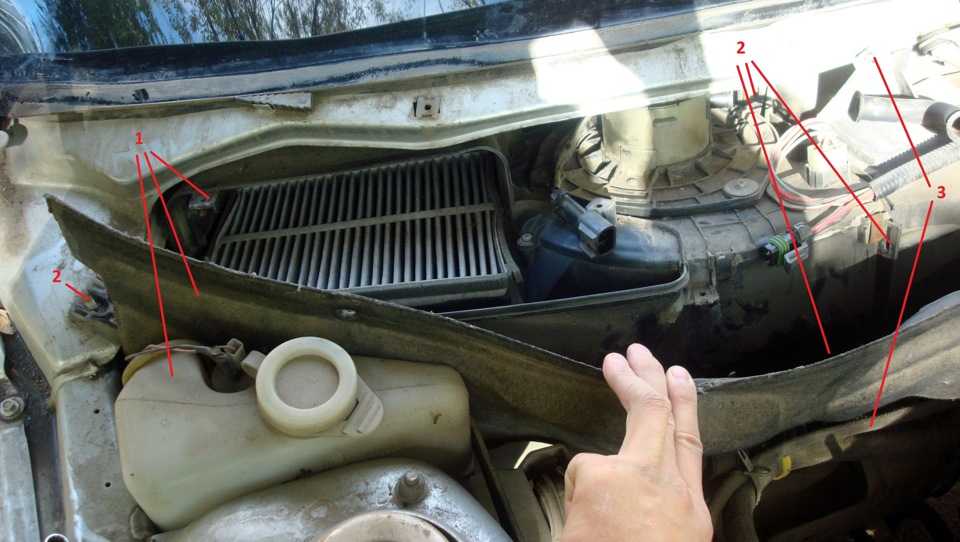

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

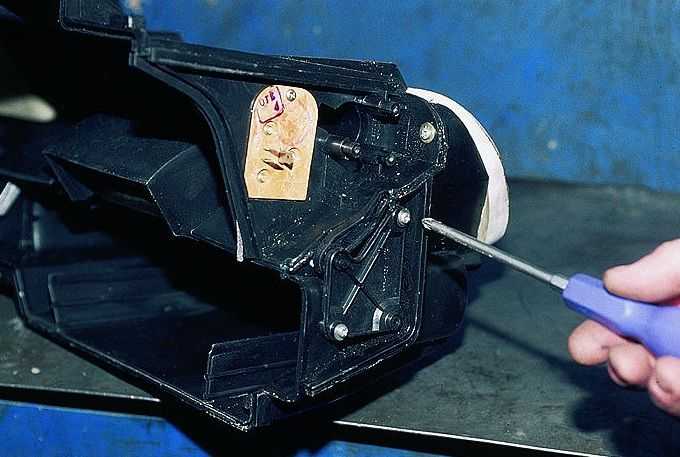

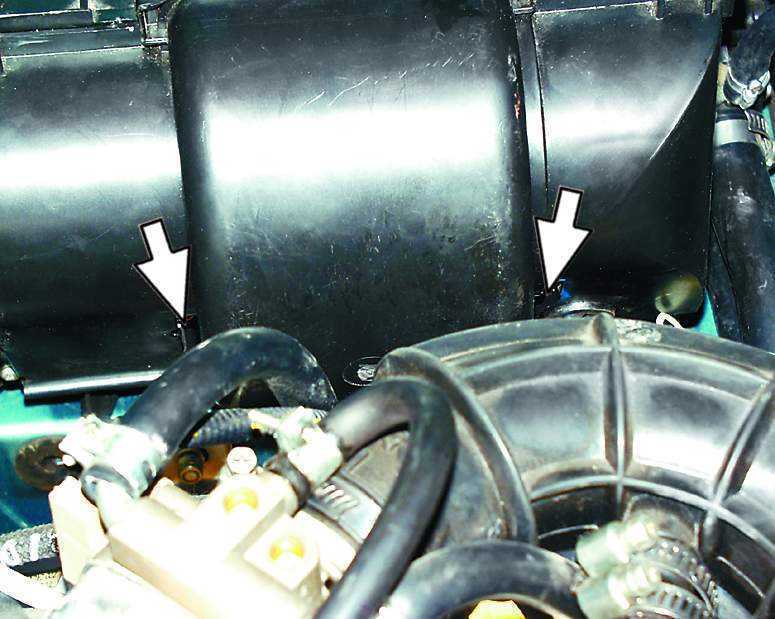

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

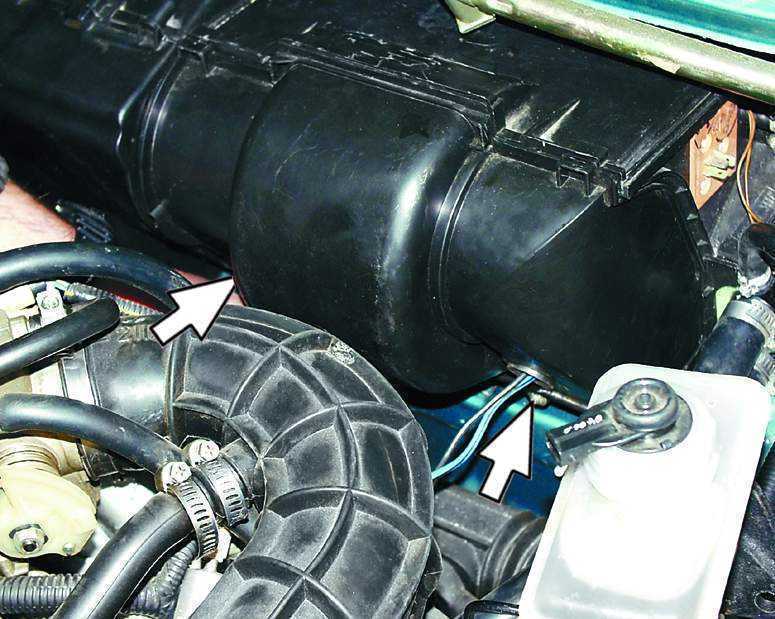

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание!

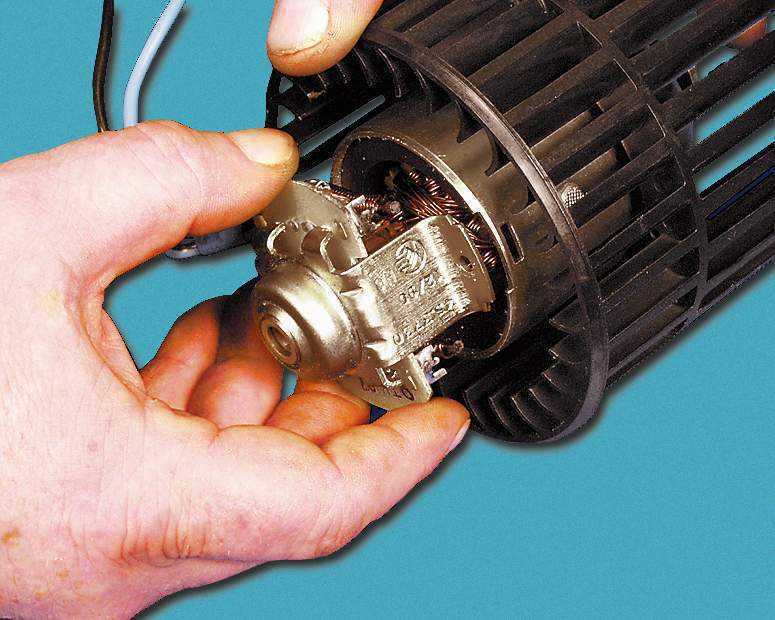

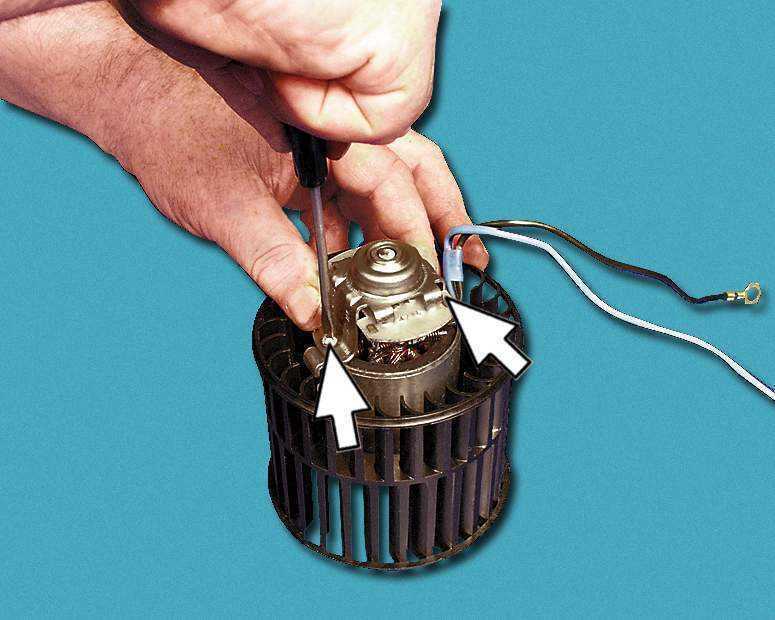

Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5.

Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

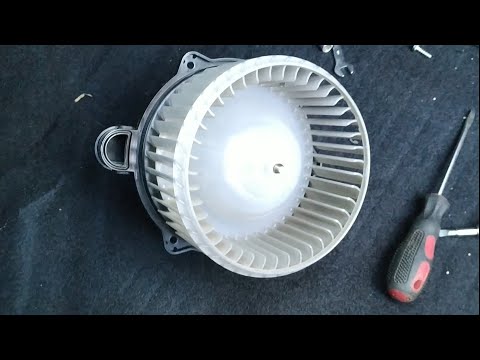

Дополнительный видео-ролик:

Моторчик печки на ВАЗ 2110: замена своими руками, полезные рекомендации специалистов

Содержание:

1. Подготовка
2. Замена
3. Полезные рекомендации

Моторчик печки играет важную роль в обеспечении нормального функционирования системы отопления вашего автомобиля. Потому при выходе из строя моторчика, его требуется заменить.

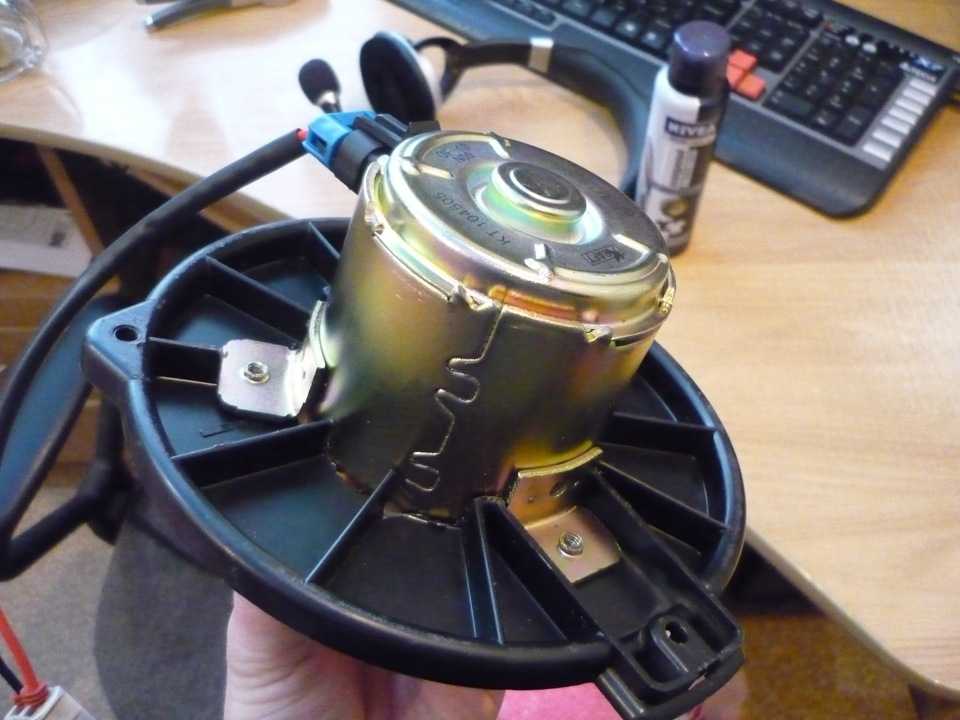

Внешний вид устройства

Работы по замене мотора печки можно разделить на два основных этапа:

• Подготовка;
• Замена.

Про каждый этап более подробно.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

• Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
• Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе.

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Замена

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

1. Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
2. Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
3. С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
4. С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
5. Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
6. Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

7. Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.

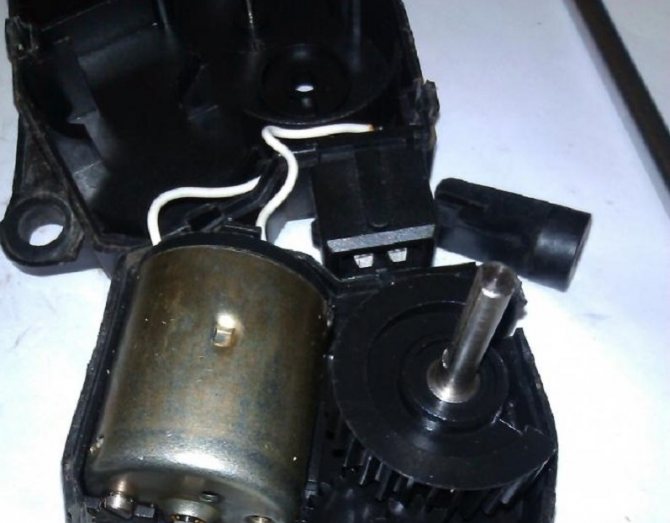

8. Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
9. Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
10. Данные устройства крепятся с помощью крепежных винтов и скоб.
11. На кожухе печки находятся искомый моторчик, а также двигатель.
12. Уберите защелки, после чего снимите движок с моторчиком.

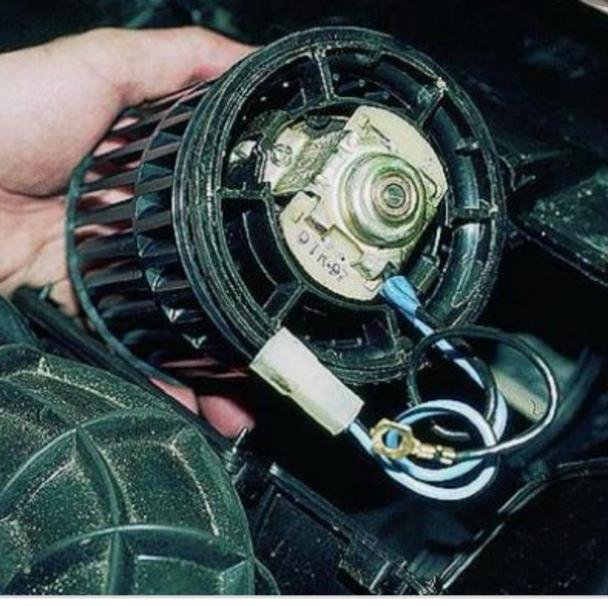

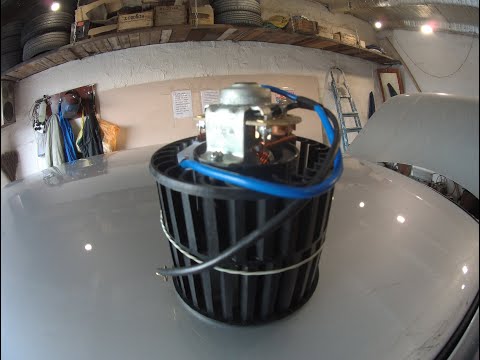

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

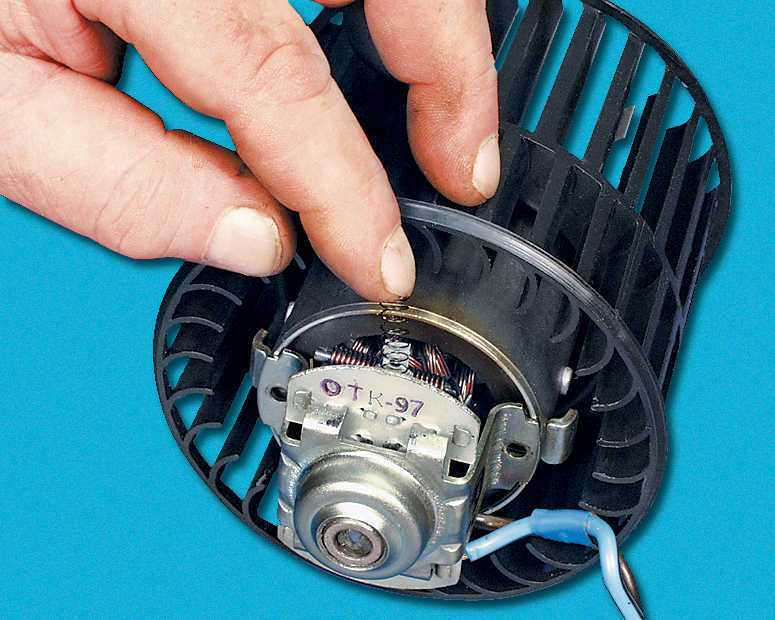

• Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
• Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
• Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
• Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.

 Загрузка …

---

Замена мотора печки lada 2110 (ваз 2110)

Добро пожаловать! Вентилятор печки — если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т. д.

Примечание! Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!

Краткое содержание:

• Замена вентилятора печки
• Дополнительный видео-ролик

Где находится вентилятор печки? Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см. фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается.

Когда нужно менять вентилятор печки? В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.

Примечание! Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!

Содержание

• 1 Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?
• 2 Подготовка
• 3 Замена
  • 3.1 Полезные рекомендации
• 4 Причины неисправности
• 5 Подготовительные работы
• 6 Работы по замене вентилятора в салоне
  • 6.1 Рекомендации по замене моторчика
    • 6.1.1 Источники

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание! Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от «Опеля» ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод «Плюс» и один провод «Минус», так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание! Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Дополнительный видео-ролик:

Содержание:

1. Подготовка
2. Замена
3. Полезные рекомендации

Моторчик печки играет важную роль в обеспечении нормального функционирования системы отопления вашего автомобиля. Потому при выходе из строя моторчика, его требуется заменить.

Внешний вид устройства

Работы по замене мотора печки можно разделить на два основных этапа:

• Подготовка;
• Замена.

Про каждый этап более подробно.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

• Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
• Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе.

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Замена

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

1. Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
2. Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
3. С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
4. С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
5. Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
6. Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

1. Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
2. Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
3. Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
4. Данные устройства крепятся с помощью крепежных винтов и скоб.
5. На кожухе печки находятся искомый моторчик, а также двигатель.
6. Уберите защелки, после чего снимите движок с моторчиком.

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

• Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
• Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
• Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
• Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.

Достаточно часто владельцы переднеприводных машин ВАЗ жалуются на плохой нагрев печки. На ваз 2110 замена моторчика печки – дело известное. В данной статье будет рассмотрено, что нужно на ваз 2110 для замены моторчика печки и как она проводится.

Причины неисправности

Как правило, существует множество причин подобной неисправности, к ним относят:

• засорение шлаками от радиатора печки;
• поломку мотора печки.

Если печной мотор не функционирует, либо не исправны некоторые его скорости, то сначала рекомендуется проверить резистор, который другими словами может называться реостатом печки. Этот элемент в ответе за скорость работы вентилятора. Приобрести такую деталь можно в специализированном магазине, реализующем автозапчасти. Что касается замены, это можно осуществить с помощью мастера или самостоятельно, что не так сложно даже для неопытного специалиста.

Примечание! В случае с ремонтом или заменой радиатора печки, рекомендуется обратиться в автосервис, так как снять радиатор самостоятельно тяжело. Для замены моторчика печки потребуются минимальные знания и детальная инструкция действий.

Существуют неисправности отопителя, которые может легко устранить любой автолюбитель. К примеру, может наблюдаться ситуация, когда через боковые дефлекторы и воздуховод согрева лобового стекла отопительной системы дует холодный воздух, при этом из нижних и центральных воздуховодов поступает горячий поток воздуха. Скорее всего, причина будет заключаться в неудовлетворительной работе заслонки отопителя, которая предназначена для отсекания холодного воздуха. В отдельных случаях она препятствует нормальному прохождению холодного воздуха. Подобные неисправности легче всего выявляются в холодное время года. При подгибе тяги привода заслонки, нужно соблюдать особую осторожность, дабы не нарушить пластиковые детали. К сведению, зимой пластик становится более хрупким.

Конечно, не функционирующая печка вызывает много проблем именно в зимний период. Если летом это не столь важно, то зимой будут запотевать окна. Разобраться, в чём заключается причина можно при разборе системы обогрева машины.

Подготовительные работы

Итак:

• Сначала с аккумуляторной батареи снимается «массовая» клемма.

• Далее сливается охлаждающая жидкость с охлаждающей системы в подготовленную ёмкость.
• Если подразумевается использование старого тосола, необходимо чтобы он отстоялся перед заливанием в охладительную систему двигателя.

Работы по замене вентилятора в салоне

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

• Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
• После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
• Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
• С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
• Отопительные шланги отсоединяются. На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
• Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
• Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
• После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами. Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
• Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку. Лучше купить новый электродвигатель.

Примечание! Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя. Итак:

• Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов. После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
• Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять.

• После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

• Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
• Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок. Также можно замазать герметиком места крепления шлангов с радиатором.
• Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
• На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Источники

• http://vaz-russia.ru/remont-vaz-2110/zamena-ventilyatora-pechki-na-vaz-2110-vaz-2111-vaz-2112.html
• http://luxvaz.ru/vaz-2110/256-motorchik-pechki. html
• http://masteravaza.ru/sistema-otopleniya/u-sovremennyh-modelej-sistema-otopleniya/vaz-2110-zamena-motorchika-pechki-543

Замена вентилятора печки на ВАЗ 2110

Вентилятор печки – Если вникнуть в терминологию, то под словом вентилятор подразумевается крыльчатка с лопастями, но люди настолько привыкли произносить слово вентилятор, что мы называем эту статью так, по сути , сегодня рассмотрим замену двигателя от печки, сразу предупредим, что если у вас двигатель стал работать некорректно, например, заклинило или все контакты внутри сгорели, то не пытайтесь его восстановить, а купите новый двигатель в автомагазине, конечно., удовольствие это не из дешевых, но поставишь и забудешь надолго, если денег совсем нет и перестала работать печка (двигатель сгорел), а на улице холодно, можно купить дешево или посмотреть на разных барахолках и т.д.

Для замены вентилятора печки вам потребуются: Отвертки разных типов (От коротких до длинных), Ключи крестовые, Гаечные ключи и рекомендуем запастись новым салонным фильтром (Это только если фильтр не меняли на долго), так же для снятия моторчика печки, потребуется снять облицовку лобового стекла, а сняв облицовку, вы получите доступ к салонному фильтру!

Где находится вентилятор духовки?

Сняв накладки, которые находятся под лобовым стеклом, у вас перед глазами будет примерно такая линия изображения (см. фото ниже), обратите внимание на красную стрелку, она сделана для отделения корпуса, в котором находится двигатель печки расположен. (Он справа) и отдельный воздухозаборник (Воздухозаборник слева), здесь, в месте входа воздухозаборника в печку, так же стоит салонный фильтр.



Когда следует заменить вентилятор печки?

В начале статьи мы описали обо всех симптомах, которые будут при выходе из строя мотора, но повторимся, не все люди читают все, что написано на странице, в общем, ближе к делу, вентилятор может полностью выйти из строя (Такое случается время от времени, а также если было подано большое напряжение, то он может просто сгореть, бывают такие случаи из-за халатности самих людей, некоторые вместо предохранителей кладут монеты, начала плавиться проводка, но т.к. предохранителя нет, цепь никак не размыкается, а сразу включается проводка), может частично (Не работает любая скорость, но это не печка, это блок САУО , скорее всего это легко проверить, просто поменяйте на заведомо исправный, если все заработает как раньше, то блок под замену), а то может даже начать издавать неприятные звуки (это тоже печка), типа скрипов и т. д., все эти неисправности проявляются со временем, а могут проявиться сразу после при покупке, если духовка неисправна или уже была куплена в таком б/у состоянии.

Внимание!

Кстати помимо самого мотора может выйти из строя еще много чего, чаще всего это блок САУО, реже сама печка, ну и про предохранитель не забудьте, а то всю печку разберете , замените двигатель и другие детали обогрева, но ничего не изменится, то загляните в блок предохранителей и увидите перегоревший предохранитель в печке, очень расстроитесь, это просто выброшенные деньги, так всегда при поломке , сначала вскрыть монтажный блок и посмотреть целы ли все предохранители, как правило предохранитель идет на печку F18!

Внимание!

Данная инструкция по замене двигателя печки подходит для многих автомобилей 10 семейства, но не для всех, ведь их выпускались за все время десятки в самых разных комплектациях и исполнениях, некоторые ВАЗ 2110 имели даже опельовский двигатель с завода такой автомобиль ВАЗ имеет маркировку 21106, поэтому обо всем написать не получится (ибо получится очень длинная статья), возьмем только десятое самое распространенное семейство и на нем, в качестве примера покажем замену двигателя! Печка согласно описанию и картинкам!

1. В первую очередь вам нужно будет добраться до двигателя, он спрятан под облицовкой, которая находится под лобовым стеклом, а внутри этой облицовки двигатель еще размещен в кузове, поэтому вам придется снять очень много декоративных элементов, а более подробно как это сделать, описано в статье под рубрикой: “Замена салонного фильтра на ВАЗ 2110” и, кстати, накладку под лобовым стеклом без нее не снять сняв щетки стеклоочистителя, а когда будете поднимать вверх обратите внимание что там будет тройник (где он находится на большом фото), отсоедините от него шланг, который подсоединяется снизу (см. маленькое фото) и штуцер можно затем снять с машины.



2. Идем дальше, как только сняты все элементы, препятствующие доступу к кожуху, в котором находится двигатель, находим провода, идущие от двигателя, а если быть точнее, то один «Плюс провод и один «Меньше» и так минус (обозначен зеленой стрелкой) закреплен на гайке (обозначен синей стрелкой), откручен, а вот плюс (обозначен желтой стрелкой) соединен с другим кабелем с помощью блок кабеля и разъем (см. маленькое фото), отсоединяем их друг от друга.

3. Затем плоской отверткой вытаскиваем четыре защелки (указаны стрелками) соединяющие два кожуха, в одном из которых закреплен моторчик печки, все защелки ломающиеся при снятии подлежат замене с новыми при обратной сборке рекомендуется устанавливать все защелки до одной на место, чтобы ящики не смещались друг относительно друга.



4. И, наконец, открутите все винты, которые соединяют кожухи, этих винтов осталось всего около 8 или 10 (можем ошибаться), открутив их все, кожухи можно разделить (см. маленькое фото) ), но только помните, куда были вкручены шурупы, потому что они имеют разную длину и длинные не могут завернуться туда, где должны быть короткие и наоборот.



Внимание!

Моторчик печки можно разобрать в сборе с кожухом, а можно разобрать сразу отдельно, решать вам, но разобрав все это, отсоединить моторчик будет намного проще (так будет удобнее) , а мотор разбирается следующим образом, нужно всего лишь вытащить два провода (минус и плюс) из отверстия, в которое они продеваются на корпусе и вуаля!



5. Монтаж производится в порядке, обратном разборке, после установки печи необходимо будет воспользоваться помощью помощника и выяснить, правильно ли вы установили печь в штатное место или с деформацией (если она деформирована, то ее нужно будет сразу снимать), в общем ближе к теме, попросите помощника, а то и сами сядьте в машину и включите печку, пока будете собирать, то есть подкрутите винты крепления ( можно и не все затянуть) и установить хомуты ну и конечно же поставить минус на корпус и подключить плюс к разъему, потом включить и если во всех режимах все работает нормально, то выключить и затянуть последний винты, установить прокладки под лобовое стекло и конечно же установить щетки, замена окончена, если после включения слышен треск, то это говорит только об одном, а именно.

Дополнительный видеоклип:

Главная »Блог» Автоматическое ремонт »Замена вентилятора с плитой на VAZ 2110

, заменяя двигатель штифта VAZ 2114

При выходе из строя печки автомобиля часто причиной является двигатель вентилятора. Обнаружить такую ​​неисправность можно по характерным звукам, возникающим при попытке включить ТЭН.

Осмотр

Чтобы убедиться, что именно двигатель является причиной неисправности системы отопления, следует провести простую, но показательную процедуру:

• Завести машину;
• Включить поочередно первую, вторую и третью скорость печки;
• При отсутствии звуков, свидетельствующих о запуске вентилятора, двигатель вышел из строя;
• Если вентилятор не включился на 1 и 2 режимах скорости, а начал работать на 3, то причиной проблемы может быть выключатель или добавочный резистор.

Причины поломки

Двигатель может не работать по нескольким причинам. Каждый из них требует отдельного рассмотрения. Поэтому предлагаем вам ознакомиться с возможными причинами выхода из строя вентилятора в нашей таблице.

Причина	Важно знать
Перегорел предохранитель	За печку отвечает предохранитель F7 напряжением 30А. Заменить его несложно, но основная проблема кроется в возможном возникновении короткого замыкания. Этот предохранитель отвечает за освещение в бардачке, омыватель фар, прикуриватель, подогрев зеркал. В случае неисправности все указанные устройства перестанут работать.
Нет контакта в монтажном блоке	Это распространенная проблема в автомобилях, возникающая в результате окисления контактов или потери прочности соединения.
Ручки реле зажигания	Отопитель включается только после прогрева автомобиля. Поэтому рекомендуется проверять состояние реле зажигания в случае неработающего вентилятора. При необходимости замените реле
Печка включается только на 3 скорости	1 и 2 скорости включаются за счет добавочного резистора, а в режиме 3 ток идет напрямую на двигатель. В этой ситуации замените добавочный резистор или проверьте его контакты.
Переключатель печки сломан	Здесь речь идет о проблемах с электрической мишенью или взрывателем. Проверить их состояние можно по контрольной лампочке
Проблемы в конструкции двигателя	Если с выключателем и током все в порядке, но вентилятор не реагирует, следует проверить уровень перегрева двигателя, его контактов с массой или щеток на предмет залипания

В зависимости от проблемы, с которой вы столкнулись, может потребоваться замена вентилятора. Поменять мотор несложно, хотя для этого нужно иметь определенный навык или хотя бы минимальный опыт работы с электрооборудованием своего автомобиля.

Первым делом при замене мотора печки отключаем аккумулятор.

Замена

Заменить неисправный узел несложно. Соблюдайте определенные правила и последовательность своих действий, чтобы добиться желаемого результата.

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Поднимите капот и в моторном отсеке отсоедините все болты крепления пластиковой накладки.
3. Крышку пока можно убрать в сторону, чтобы она не мешала работе.
4. Снимите уплотнительную резинку, которая также имеет свое место в моторном отсеке.
5. Снимите защитную крышку двигателя отопителя. Итак, вы добрались до искомого объекта и можете приступать к замене.
6. По бокам двигателя есть два болта, которые удерживают вентилятор на месте.
7. Теперь идем в салон, снимаем панель с водительской стороны. Есть плюсовая вилка, которую надо отсоединить.
8. Далее ищем минусовой провод. Он держится на одной гайке, которую необходимо открутить.
9. Отсоединенные провода вставляются в отверстие в кузове вашего автомобиля, проходя через резинку.
10. Снимите поврежденный двигатель. Для этого его нужно повернуть и вытащить через правую сторону.

Внимательно следуйте обратной последовательности сборки, чтобы избежать ошибок, которые могут привести к еще более серьезным проблемам.

Как видите, снять устройство не сложно. Изучив состояние мотора вентилятора, можно сделать вывод, что он нуждается в замене. Иногда автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.

Сам мотор обойдется вам примерно в 500 рублей, а за собранное устройство придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

Замена моторчика печки на ВАЗ 2114

Когда автомобильная печка выходит из строя, нередко причиной является двигатель вентилятора. Обнаружить такую ​​неисправность можно по характерным звукам, возникающим при попытке включить ТЭН.

Обследование

Чтобы убедиться, что именно двигатель является причиной неисправности системы отопления, следует провести простую, но показательную процедуру:

• Завести машину;
• Включить поочередно первую, вторую и третью скорости печки;
• При отсутствии звуков, свидетельствующих о запуске вентилятора, двигатель вышел из строя;
• Если вентилятор не включался на 1 и 2 скорости, а работал на 3, то причиной проблемы может быть переключатель или дополнительный резистор.

Причины отказа

Двигатель может не работать по нескольким причинам. Каждый из них требует отдельного рассмотрения. Поэтому предлагаем вам ознакомиться с возможными причинами выхода из строя вентилятора в нашей таблице.

Причина	Важно знать
Перегорел предохранитель	За печку отвечает предохранитель F7 напряжением 30А. Заменить его несложно, но основная проблема заключается в возможном возникновении короткого замыкания. Этот предохранитель отвечает за подсветку в бардачке, омыватель фар, прикуриватель, подогрев зеркал. В случае неисправности все эти устройства перестанут работать.
Нет контакта в монтажном блоке	Это распространенная проблема в автомобилях, возникающая в результате окисления контактов или потери прочности соединения.
Залипающее реле зажигания	Отопитель включается только после прогрева автомобиля. Поэтому рекомендуется проверить состояние реле зажигания в случае неработающего вентилятора. При необходимости замените реле
Печка включается только на 3 скорости.	Скорости 1 и 2 включаются добавочным резистором, а в режиме 3 ток идет напрямую на двигатель. В этой ситуации следует заменить добавочный резистор или проверить его контакты.
Выключатель печи сломан	Здесь речь идет о проблемах с электрической мишенью или взрывателем. Для проверки их состояния можно использовать контрольную лампу 9.0003
Проблемы в конструкции двигателя	Если с выключателем и током все в норме, но вентилятор не реагирует, следует проверить уровень перегрева двигателя, его контактов с массой или щеток на залипание

В зависимости от возникших неполадок может потребоваться замена вентилятора. Поменять мотор несложно, хотя для этого нужно иметь определенный навык или хотя бы минимальный опыт работы с электрооборудованием своего автомобиля.

Первым делом при замене моторчика печки отключаем аккумулятор.

Замена

Заменить неисправный блок несложно. Соблюдайте определенные правила и последовательность своих действий, чтобы добиться желаемого результата.

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Поднимите капот и в моторном отсеке отсоедините все крепежные болты, которые держат пластиковую накладку.
3. Накладку пока можно убрать в сторону, чтобы она не мешала работе.
4. Снимите уплотнительную резинку, которая также имеет свое место в моторном отсеке.
5. Снимите защитный кожух с двигателя отопителя. Вот вы и добрались до нужного объекта и можете приступать к замене.
6. По бокам двигателя есть два болта, которые удерживают ваш вентилятор на месте.
7. Теперь идем в салон, снимаем панель с водительской стороны. Есть плюсовая вилка, которую надо отсоединить.
8. Далее ищем минусовой провод. Он держится на одной гайке, которую необходимо открутить.
9. Отсоединенные провода заводятся в отверстие в кузове вашего автомобиля, проходя через уплотнительную резинку.
