Модуль тсм форд фокус 3 что это – Замена ТСМ Форд Фокус 3 (модуля, блока Transmission Control Mode) в Санкт-Петербурге

Замена ТСМ Форд Фокус 3 (модуля, блока Transmission Control Mode) в Санкт-Петербурге

Модуль ТСМ – это специализированное устройство, предназначенное для управления сцеплением роботизированной или механической коробки передач на автомобиле Форд Фокус 3, Фьюжн и других моделей.

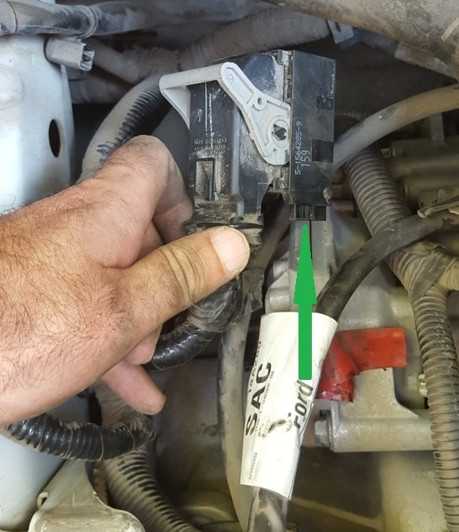

Данный прибор расположен в подкапотном пространстве на корпусе АКПП и соединен с электронным блоком управления, который отвечает за работу силового агрегата и всей ходовой части автомобиля. Блок разработан и сконструирован специально для коробки передач PowerShift, которая установлена на большинстве машин третьего поколения Фокус.

Модуль ТСМ является неотъемлемой частью привода транспортного средства, поэтому при возникновении в нем неисправности дальнейшая эксплуатация авто будет невозможной.

Когда нужна замена ТСМ Форд Фокус 3

  1. Существует ряд признаков, заметив которые можно определить, что прибор работает в аварийном режиме или полностью отключен. К ним относятся:
  2. Проскальзывание сцепления во время движения. При включении передачи и переноса крутящего момента от агрегата на приводную часть через коробку, вал, управляемый блоком ТСМ передвигается по оси, увеличивая или уменьшая мощность вращения. Если модуль не исправен или имеет дефекты, то диск проскальзывает мимо шлицов и передача включается через интервалы, а авто движется рывками.
  3. Подозрительный звук или скрежет в области двигателя. Внутренние шестерни блока ТСМ подвергаются воздействию высокой температуры от силы трения, со временем ребра стачиваются, и зацеп между деталями получается не точным, от этого зубья проскакивают и создают металлический стук.
  4. При переключении передачи нарушается их последовательность. Модуль оснащен двойным сцеплением с двумя бесщеточными, роторными двигателями, которые приводят в движение весь механизм. При выходе из строя одного из приводов передачи включаются не поочередно, а через одну.
  5. Масленые пятна под автомобилем в районе коробки. Во время долгой стоянки, все гидравлическая жидкость оседает на дне картера и если имеются повреждения сальников, она вытекает наружу.
  6. Загорелась ошибка на панели управления или одометре. Современные транспортные средства оборудованы бортовым компьютером, который сигнализирует о наступлении аварийной ситуации или о возникшей неисправности. Как правило, ЭБУ отключит блок полностью до того момента, когда поломка будет угрожать безопасности водителя и его пассажиров.

При наступлении любого из перечисленных признаков необходимо срочно обратиться в сервисный центр для более детальной диагностики и устранения причин неисправности и полной замены модуля ТСМ.

Не стоит пытаться выполнить такие работы самостоятельно, так как без наличия специального инструмента и знаний, это может привести к усугублению ситуации и поломке коробки передач в целом.

Почему требуется замена ТСМ Фокус 3

В зависимости от года производства и комплектации автомобиля, на нем может быть установлено ТСМ двух модификаций, сухого хода и гидравлический. Конструкция обоих принципиально ничем не отличается, поэтому и процесс ремонта и причины их поломки одинаковы.

К выходу из строя модуля, чаще всего приводит деформация сальника приводного вала, через который жидкость вытекает наружу. При падении уровня масла в коробке, все детали подвергаются повышенному износу, что приводит к стачиванию металла и потере прочности шестеренок. Чтобы избежать наступления негативных последствий, нужно постоянно следить за уровнем жидкости внутри блока ТСМ, проверять, нет ли подтеков и запотевания в стыке между АКПП и деталью, а также на корпусе самого модуля.

Форд Фокус 3: модуль ТСМ – замена с предварительной диагностикой

Перед проведением ремонтных работ в сервисном центре, специалисты осуществляют детальную диагностику, в ходе которой устанавливается точная причина неисправности и решается вопрос о возможных вариантах устранения проблемы. Проверка включает в себя комплекс действий с применением компьютера со специальным программным обеспечением, которое определяет связь между модулем ТСМ, коробкой передач и блоком управления двигателем. Если по каким либо причинам, соединение не устанавливается, то деталь подлежит полной замене, так как выполнить частичный ремонт изделия не получится.

Процесс замены блока должен проводиться на автомобиле с отключенным аккумулятором, это необходимо, чтобы не допустить короткого замыкания или срабатывания ЭБУ в ходе ремонта.

Все действия по удалению и установке нового модуля проводятся в следующей последовательности:

  1. Перед началом ремонта, мастер должен подключить компьютер к диагностическому разъему в салоне авто и скачать весь программный материал со старого блока ТСМ. Это нужно для того, чтобы после установки новой детали, можно было «прописать» ее в ЭБУ для нормального функционирования.
  2. Отключение питания двигателя автомобиля.
  3. Снятие корпуса воздушного фильтра и подающих патрубков. Для этого откручиваются крепежные болты и демонтируются стяжной хомут на магистрали.
  4. Для удобства при замене блока необходимо удалить металлическую и пластиковую защиту силового агрегата. Данные манипуляции проводятся на подъемном механизме или из смотровой ямы сервиса. Локер левого колеса также подлежит демонтажу, так как при вынимании модуля, его корпус будет упираться в пластиковый пыльник.
  5. С коробки переключения передач, через специальное отверстие в нижней части корпуса, сливается гидравлическая жидкость. Важно замерить общий объем удаленного масла, чтобы после окончания всех работ залить такое же количество обратно.
  6. Откручиваются крепежные болты радиатора охлаждения КПП, и деталь снимается с посадочного места. Удаление данной детали обязательно, так как при вытаскивании блока, датчики замеряющие показатели коробки, установленные внутри, могут помешать, и модуль будет упираться в радиатор своим корпусом.
  7. После всех подготовительных действий, можно приступать к демонтажу блока ТСМ. Для этого откручиваются болты корпуса и полностью вытаскиваются из резьбы. Затем деталь нужно расшатать до образования зазора между ТСМ и коробкой, из образовавшейся трещины вытечет небольшое количество масла. Осторожным движением блок вытаскивается из КПП, стоит отметить, что удаление модуля должно осуществляться без резких движений и чрезмерного применения силы, так как внутренние датчики имеют пластиковую оболочку и при не правильных действиях корпус может треснуть, и обломки останутся внутри коробки передач.
  8. После демонтажа отработавшей детали проводится установка нового блока ТСМ и сборка всех элементов в обратном порядке. Так как длина крепежных болтов модуля разная, необходимо заранее записать схему их расположения на корпусе КПП.
  9. Масло в трансмиссию заливается после окончания сборки и проверки соединений.
  10. Завершающим этапом является прошивка и установка программного обеспечения для нового модуля ТСМ, без данных действий ЭБУ не будет правильно контактировать с остальными системами.

Когда замена блока ТСМ Форд Фокус 3 осуществлена, автомобиль получает гарантию до 50000 километров пробега от завода, но такие условия предоставляются только при замене в сервисном центре.


zet-avto.ru

Проблемы коробки powershift. Все о роботе. (с. 511)

Трансмиссия PowerShift®

6-ступенчатая автоматическая трансмиссия PowerShift® устанавливается на моделях 2015 г. Focus, Fiesta и EcoSport с двигателями 1,6 л, предоставляя большую эффективность расхода топлива и удобство вождения. Благодаря своей уникальности и последним конструктивным улучшениям трансмиссии, следующая информация может помочь вам лучше объяснить преимущества данной трансмиссии.

Преимущества:

Повышенная эффективность использования топлива:

Обеспечивает сокращение расхода топлива на 7-9% в сравнении с традиционной автоматической коробкой переключения скоростей;
Конструкция сухого сцепления исключает потери вследствие перекачки трансмиссионной жидкости;
Меньший размер = сниженный вес;
Хорошие эксплуатационные качества;
Более быстрое переключение скоростей;
Технология двойного сцепления обеспечивает постоянный крутящий момент на ведущих колесах.

Характеристики PowerShift®:

Сконструирована в виде двух отдельных трансмиссий, установленных в ряд, одна с передачами 1-3-5 и другая - 2-4-6;
Используется конструкция с двойным сухим сцеплением с электронным управлением переключением скоростей. В результате занимает меньше места (поскольку не имеет преобразователя крутящего момента) и способствует снижению общей массы автомобиля;
Создает прямое механическое соединение с двигателем, сочетая технологии автоматического и механического переключения скоростей.

Конструктивные улучшения:

Новые передаточные числа с более широким диапазоном, для повышения эффективности;
Усовершенствованное управление передачами для более плавного переключения;
Улучшения в части калибровки, обеспечивающие более плавное движение при малом ускорении и при движении в высокогорных условиях и/или при высокой температуре воздуха;
Улучшения в части усилий, прилагаемых к рычагу переключения передач, за счет изменений в системе блокировки трансмиссии при парковке, облегчающие трогание с места, в особенности при остановке на склоне;
Изменение материала сцепления для лучшей работы в широком диапазоне температур;
Улучшения для более плавного переключения скоростей при малом ускорении;
Улучшения в части усилий, прилагаемых к рычагу переключения передач, за счет изменений в системе блокировки трансмиссии при парковке, облегчающие трогание с места, в особенности при остановке на склоне.

Что ожидать?При эксплуатации трансмиссии PowerShift® могут возникать следующие проявления, которые являются нормой:

Небольшая вибрация при слабом ускорении или во время движения по инерции, когда трансмиссия повышает или понижает передачу;

Жесткое переключение передач при агрессивном ускорении;
Механические звуки при переключении передач - или после того, как выключен двигатель.

Важные рекомендации, чтобы в полной мере ощутить достоинства трансмиссии PowerShift®:

Для более плавной работы воздерживайтесь от частого резкого нажатия педали газа при езде;
При трогании с места большее ускорение обеспечит более плавную работу сцепления;
При движении с частыми остановками оставляйте достаточное расстояние между вашим и впереди идущим автомобилем; это позволит вам двигаться плавно;
При остановке на склоне держите ногу на педали тормоза до тех пор, пока вы не будете готовы двинуться с места; медленное движение автомобиля на небольшом уклоне без ускорения приведет к износу сцепления;
PowerShift® имеет период приработки в течение первых 1500-2000 км, когда она постоянно выполняет электронные настройки для оптимизации переключения скоростей и ускорения.

x

ffclub.ru

Форд Фокус 3 TCM - Ford Focus III

В общем TCM победил, больше не возьмусь. Давно мне так машина мозг не выносила.

В 01.07.2018 в 03:49, Juvelir сказал:

Походу замена модуля TCM. И есть мнение, что после ремонта этих блоков, блоки возвращаются. Типа не ремонтируемые. Пропайка контактов разъемов не помогает.

Согласен, проще купить новый, тем более цена нормальная.

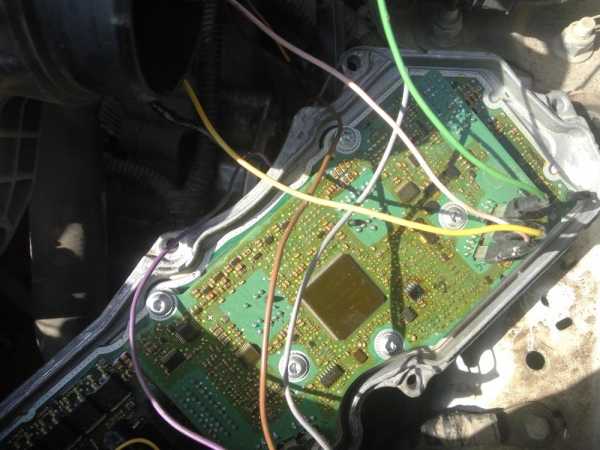

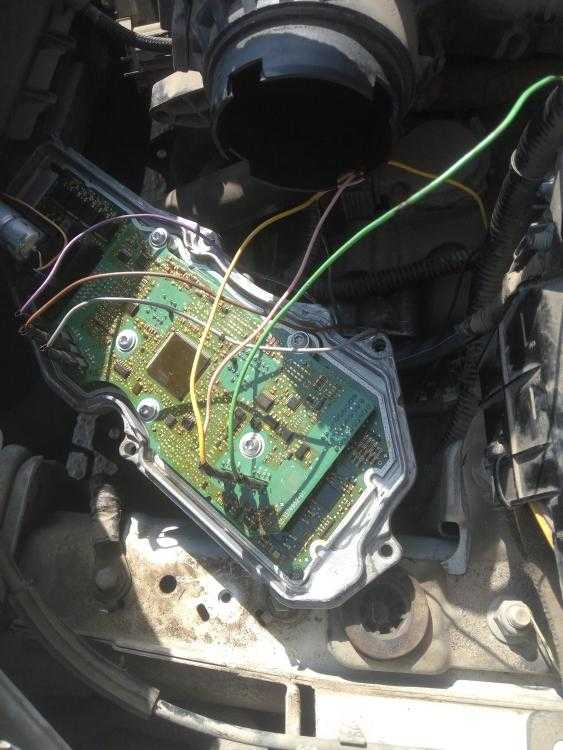

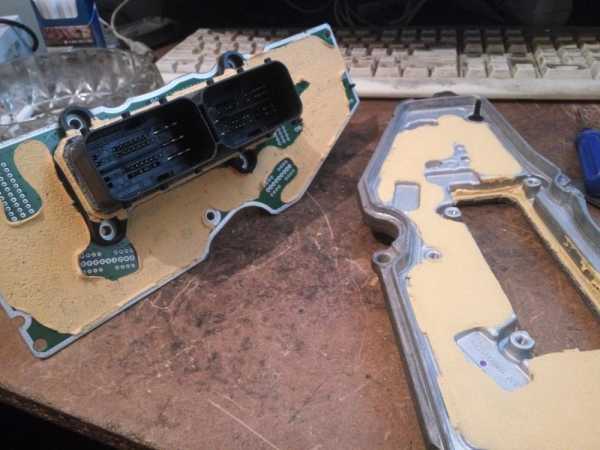

Ремонт TCM объективен только в критической ситуации, т.к. необходим подъем всех smd компонентов, ну и смытие лака (от него и все беды). Потеря связи TCM связано с потерей питания мультиконтроллера 1766, их три (5, 3.3, 1,5).

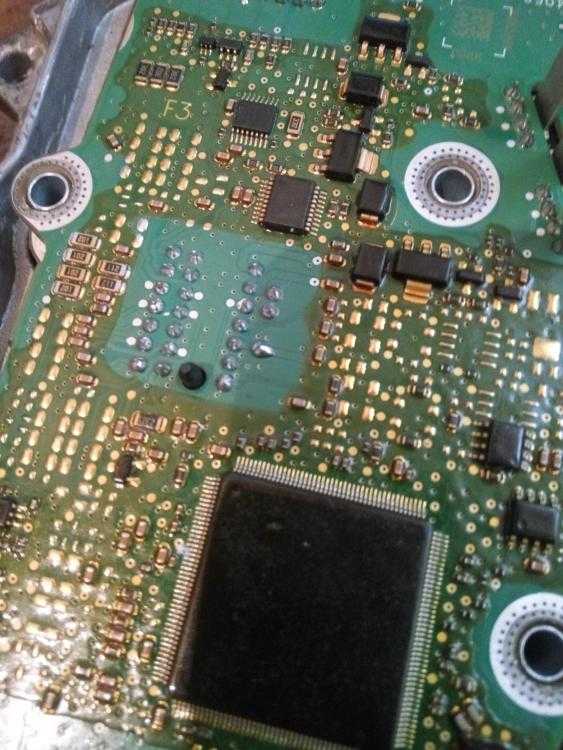

Поднимал все на обеих платах, стоит отметить, что не смотря на жесткие условия эксплуатации ни резисторы ни конденсаторы не потеряли своих номиналов, всё проверил.

Тему считаю решенной, закрываю. Спасибо всем за участие.

carmasters.org

Ремонт блоков TCM - FORD DOMODEDOVO

 С конца 2011 года мы занимаемся ремонтом блоков ТСМ на Ford Focus 3,и сейчас проясняется картина создания новой на тот момент трансмиссии Power shift.

Как только на рынок вышел focus 3 сразу начала ломаться коробка.

С 2011 по 2016 год было четыре аппаратных реализации коробки передач, блока сцепления, вилок сцепления, выжимных подшипников, ну и конечно электронного блока управления трансмиссии TCM.

Что это значит? А значит это то, что через каждые год два дорабатывалась и менялись детали вмести с ними артикулы и цены на детали.

С 2011 по 2012 год электронный блок управления коробкой передач имел ряд недоработок: самая массовая это - контактная группа между платами она была запрессована и в большинстве случаев нагревался блок пропадал контакт, блок терял питание и пока он не остывал он не работал.

В 2012 году это учли, и контактная группа стала не стальной, а медной ну или как минимум с напылением. Но как только контактная группа заработала, из строя начали выходить транзисторы, отвечающие за сервопривода  сцепления (электромоторы) и на щитке приборов писалось Трансмиссия не исправна срочно в сервис! После чего на СТО диагносты сообщали  о ошибках: заклинивание вилки А или вилки B.

В 2013 году в очередной раз блок подвергся модернизации и в этот раз довольно сильно. Ford Motor Company додумались поменять процессор поменять транзисторы и это помогло!!! Но как выяснилось не на долго. До первого выхода из строя Вилки выжима сцепления. Так уж вышло что все элементы усилили а нагрузки не рассчитали и получилось что при реальном заклинивании механизма а им в свою очередь управляет сервопривод (электромотор) электронный блок управления продолжал “управлять” давать питание на электромотор вместо того что бы отключиться в аварийном режиме. Получилось так что самым слабым звеном из сервопривода, жгута проводки и блока управления оказался блок управления TCM.

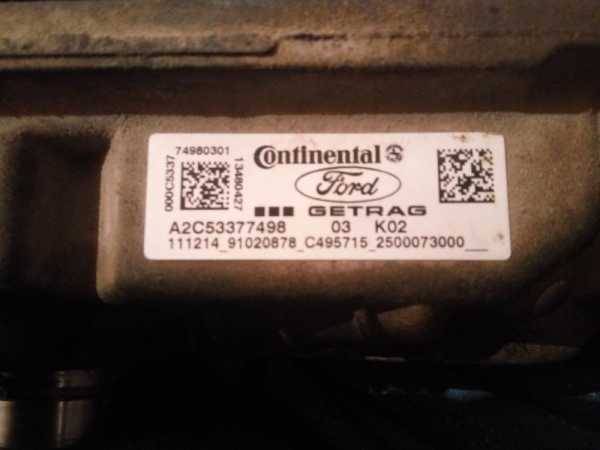

В конце 2014 года по наше время выпускается TCM с артикулом 5352032.Этот блок устанавливается на рейсталинговый фокус после 2015 года. Этот блок не так уж часто выходит из строя да и симптомы его ‘’гибели’’ совсем иные нежели старые блоки он не теряет связь он не греется. Но с тем же он пока что ещё не чинится. На 1 Мая 2016 года все попытки починить этот блок управления не обвенчались успехом.

Вот такая история с фокусом 3.

Выводы делайте сами но опытным путём могу заявить свежие роботы Power shift ездят.

ford-dsg.ru

Ремонт блока TCM POWERSHIFT

РЕМОНТ БЛОКА ТСМ FORD FOCUS 3 POWERSHIFT

Владельцы Ford Focus 3 с автоматической или роботизированной трансмиссией, наверное, знают, что такое TCM. Для тех, кто не посвящен в устройство своего автомобиля напомним, что ТСМ это блок управления автоматической или роботизированной трансмиссий Powershift установленных на автомобилях Форд и Вольво. По статистике средний срок надежной эксплуатации блока ТСМ составляет примерно 50 000 км. пробега автомобиля.

Какие функции выполняет блок TSM

  • Управление гидравлической системой и ее охлаждением
  • Определение и регулирование момента включения / выключения скоростей.
  • Синхронизация сопутствующих блоков управления трансмиссии

Что ломается в блоке ТСМ?

  • Электронная составляющая
  • Механическая

Почему происходит его выход из строя?

Блок TCM Powershift является связующим контрольным звеном трансмиссии, он постоянно находится в беспрерывном выполнении назначенных ему опций.
И если в работе TCM по каким-то причинам происходит сбой, то это указывает на поломку не только его самого, а как следствие влечет за собой выход из строя какой-то связующей части.
Если какой-то элемент РКПП Powershift ломается, блок ТСМ все равно получает команду на его подключение, и при этом ставится на аварийный режим продолжая выполнять определенные ему задачи, сигнализируя об этом владельца на панели приборов.
Если автомобиль проехал в аварийном режиме, а ТСМ в свою очередь продолжал выполнять свои функции без действия сломанного механизма, то это значит, что цепь действий не смыкается, и приводит к порче основного звена.

Что еще может сломаться в АКПП ПауэрШифт в данном случае?

Как сказано выше, являясь связью для всех основных механизмов коробки передач задействованных в переключении скоростей, говорить о каких-то конкретных деталях не представляется возможным.
Что бы точно определить, что именно требует вмешательства, помимо самого главного звена, необходимо сделать электронную диагностику блоков а/м, ответственных за включение передач.
