Масляный сепаратор!!!!! что это? – Двигатель
11.01.2009, 17:43 #1
Масляный сепаратор!!!!! что это?
Народ подскажите пожалуйста!!!!! Сколько разной литературы не просмотрел, сколько раз лазял по разным форумам нигде не встречал упоминания о МАСЛЯНОМ СЕПАРАТОРЕ!!! Если кто сталкивался с этим расскажите что это за штуковина и в чем заключается ее функция???? ??? Потому как если это связано с очисткой масла то возникает вопрос в в его периодическом обслуживание?
11.01.2009, 17:59 #2
Масляный сепаратор!!!!!
сдается мне, что это грубая очистка..
12.01.2009, 10:47 #3
Масляный сепаратор!!!!! что это?
А промывать его надо как нибудь?
12.01.2009, 16:03 #4
Масляный сепаратор!!!!! что это?
Сепаратор изначально это прибор для отделение сливок от молока за счёт центробежной силы. У Маслянного сепаратора функция апалогичная только отделяет он не сливки а полее тяженые взвеси в масле тотже метал и тд. Встречал маслянный сепаратор на двигателе ЗМЗ 513 Российского производства. Там он стоит вместо маслянного фильтра и отлично справляется со своей фукцией .во время замены масла купол снимаеся и промывается(как фильтр).
во время замены масла купол снимаеся и промывается(как фильтр).
12.01.2009, 16:52 #5
Масляный сепаратор!!!!! что это?
Сообщение от ~AdmiraL~
Сепаратор изначально это прибор для отделение сливок от молока за счёт центробежной силы. У Маслянного сепаратора функция апалогичная только отделяет он не сливки а полее тяженые взвеси в масле тотже метал и тд. Встречал маслянный сепаратор на двигателе ЗМЗ 513 Российского производства. Там он стоит вместо маслянного фильтра и отлично справляется со своей фукцией . во время замены масла купол снимаеся и промывается(как фильтр).
Не путайте роторный масляный фильтр (это то что отделяет тяжелые взвеси от масла) с масляным сепаратором.
Масляный сепаратор в наших авто нужен для отделения картерных газов от масла.
То что вы написали – такой тип фильтров ставился раньше в том числе на КАМАЗ, очень хороший, очень фильтр , за счет центробежной силы очищает все и все лишнее оседает на куполе… в том числе и масляные присадки, поэтому от него давно отказались автопроизводители.13.01.2009, 13:27 #6
Масляный сепаратор!!!!! что это?
Я понял для чего он нужен!!! Большое спасибо!! А промывать его или еще что нибудь с ним делать надо??? Например когда меняешь масло?? Или вообще к нему не лезть??
13.01.2009, 15:46 #7
Масляный сепаратор!!!!! что это?
Да врятли с ним что то надо делать.
.. забудь что он у тебя есть13.01.2009, 17:08 #8
Масляный сепаратор!!!!! что это?
У меня чего этот вопрос возник то! Я всего лишь месяца 4 назад купил эту машину. и только теперь мне как то не очень нравиться как он журчит! Или просто раньше я не замечал?!! ???
13.01.2009, 17:36 #9
Масляный сепаратор!!!!! что это?
Мы об одном и том же разговариваем? Оно?:
У тебя моник, но все кроме впрыска должно быть таким же (на фото движок не мой).
14.
01.2009, 10:20
#10
Масляный сепаратор!!!!! что это?
Да у меня моник. Да именно об этой детале!!
Сепаратор для компрессора: принцип работы
Типы компрессоров
Различают несколько разновидностей компрессоров: поршневые, диафрагменные, пластинчатые, винтовые, компрессоры с плавающим поршнем. У каждого вида есть свои особенности, свои достоинства и недостатки.
Особенности винтовых компрессоров
Один из самых популярных видов компрессоров – винтовые. У них есть целый ряд отличительных особенностей. Винтовые компрессоры:
· обладают высокой эффективностью;
· просты в обслуживании;
· имеют низкую температуру конца сжатия;
· выдают ровный поток сжатого воздуха, без пульсаций;
· издают мало шума;
· расходуют мало масла;
· приспособлены для долговременной непрерывной работы.
Компрессор – это сложный механизм, который состоит из множества элементов и узлов, играющих каждый свою роль. Чтобы весь механизм работал долго и без сбоев, необходима качественная очистка воздуха и масла. За этим следит система фильтров, которые периодически нужно менять. В состав этой системы входят воздушный, масляный фильтры и фильтр тонкой очистки, или сепаратор.
Назначение и принцип работы сепаратора
В компрессорах винтового типа воздух смешивается с компрессорным маслом, за счет чего осуществляется его (воздуха) сжатие. Перед тем как поступить в пневмомагистраль, воздух полностью избавляется от масла – за это и отвечает сепаратор . Он отделяет капли масла от сжатого воздуха, после чего масло возвращается в контур охлаждения для продолжения циркуляции.
В зависимости от производительности компрессора и его конструкции на нем может быть установлен внешний или внутренний сепаратор, который еще называют погружным.
Хотя последнее определение не совсем верное, поскольку погружным называют устройство, полностью или частично погруженное в жидкость. Внутренние же сепараторы устанавливают под фланец масляного резервуара и с маслом не соприкасаются. А используют их в компрессорах повышенной производительности. Внешний сепаратор крепится с помощью резьбового соединения к комбинированному блоку агрегата.

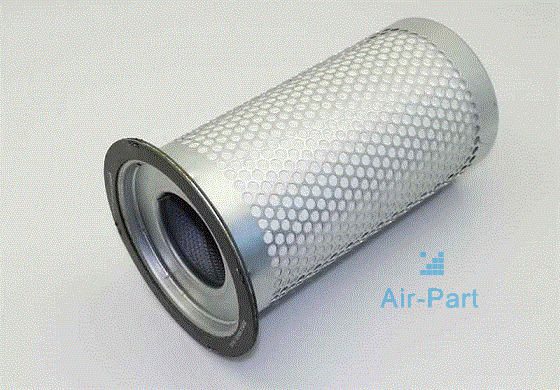

Для отделения воздуха от масла воздушно-масляная смесь пропускается через специальный волокнистый материал. Проходя через него, мелкие частицы масла объединяются в более крупные и стекают вниз по внутренней поверхности фильтра тонкой очистки, скапливаясь на дне, после чего по специальной трубе возвращаются обратно в масляный контур компрессора. Корпусом встроенного сепаратора служит масляный бак, а дно сепаратора играет роль углубления, по которому стекает компрессорное масло.
Внешние фильтры тонкой очистки отличаются более сложной конструкцией. Когда сжатый воздух, смешанный с маслом, проходит через специальный волокнистый материал, мелкие частицы масла соединяются в более крупные, после чего они стекают по перфорированной поверхности сепарирующего элемента в углубление для масла и возвращаются в масляный контур агрегата.
Очищенный от масла сжаты воздух затем охлаждается в воздуховоде и поступает на выход к потребителю.
От качества сепаратора зависит и качество сжатого воздуха, поступающего потребителю, поэтому производители сепараторов уделяют огромное внимание качеству изготовления своей продукции и регулярно проводят исследования в области применения различных волокнистых материалов в качестве сепарирующих элементов.
Замена сепаратора компрессора
Срок службы сепаратора зависит от целого ряда факторов, таких как частота проведения технического обслуживания компрессора, рабочая температура, степень загрязненности рабочей среды, качество очистки воздуха и масла.
Если сепаратор выходит из строя, это приводит к увеличению уноса масла в пневмомагистраль, а это, в свою очередь, ведет к перегреву винтового компрессора. Согласно инструкциям, замена сепаратора должна производиться через каждые 4000 часов работы. Кроме того, менять сепаратор необходимо и в том случае, если производится замена одного вида компрессорного масла на другой.
Выбор масла для компрессора
От выбора компрессорного масла зависят работоспособность и срок службы не только сепаратора, но и компрессора в целом. Очень важно выбирать масло, рекомендованное самим производителем компрессора. Компрессорное масло участвует в смазывании множества узлов и деталей и должно хорошо на них задерживаться. Поэтому первый и главный показатель, на который стоит обратить внимание при выборе масла – это его вязкость, которая не должна быть ниже 7 единиц.
Не стоит скупиться и приобретать сомнительное масло по подозрительно низким ценам – это может пагубно сказаться на сроке службы компрессора. Современные компрессорные масла от ведущих производителей отличаются:
· пониженным образованием отложений в сравнении с обычными минеральными маслами, что увеличивает интервалы технического обслуживания компрессора;
· повышенной защитой от коррозии и, что приводит к уменьшению износа деталей механизма;
· увеличением интервалов замены масла за счет его устойчивости к окислению и термической стабильности.
Назначение масляного резервуара
Свою роль в очищении потока сжатого воздуха от масла также играет масляный резервуар. Во-первых, он работает как первичный воздухосборник, или ресивер, присутствующий практически во всех системах снабжения сжатым воздухом.
Во-вторых, масляный бак играет роль емкости для размещения количества масла, необходимого для эффективного отвода тепла, которого образуется при сжатии воздуха на винтовом блоке компрессора. При этом чем больше емкость для масла, тем больше и мощность компрессора.
Наконец, третья функция масляного бака заключается в отделении основной массы масла от сжатого воздуха. Сначала воздушно-масляная смесь поступает в верхнюю часть резервуара по касательной к его стенке, после чего она закручивается по внутренней поверхности. Постепенно воздух отделяется от масла и уходит в воздушный радиатор для охлаждения, после чего поступает на выход компрессора, а масло стекает по стенке масляного бака вниз и возвращается через трубопровод в масляную систему.

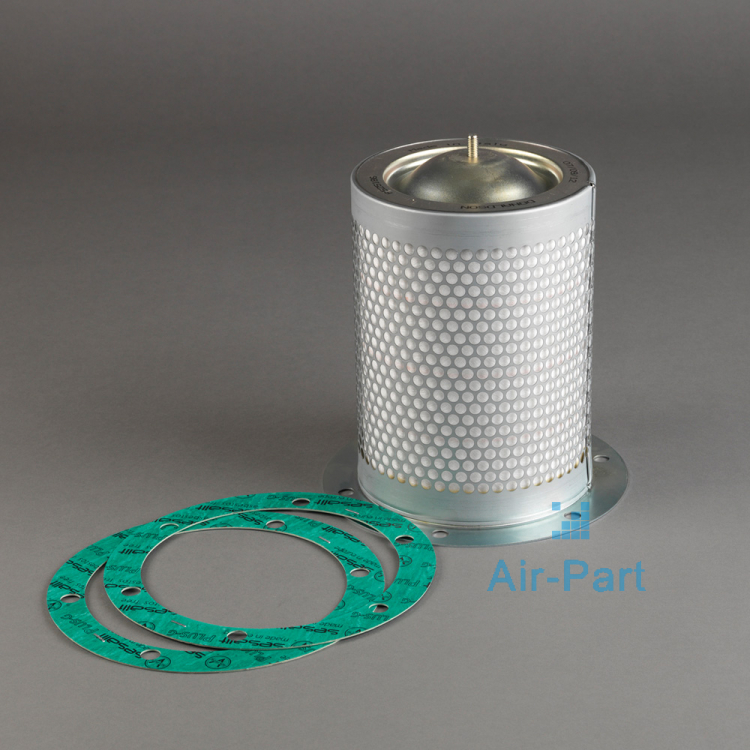

Сепаратор масляный для компрессора АСО ВК-75
Включите в вашем браузере JavaScript!
Каталог
- Главная
- Компрессорное оборудование
- Запчасти для компрессоров
- Фильтры
- Бежецкий АСО
- ВК-75
Расширенная гарантия до 5 лет ?
Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*
Уточняйте у менеджера условия предоставления расширенной гарантии.
Оплата ?
Юридическим лицам
По безналичному расчету с НДС. Вы получаете полный комплект документов: счёт, УПД, договор поставки (или услуг).
Физическими лицам
Оплатите оборудование при получении в Вашем городе в пунктах выдачи BOXBERRY:
- наличными
- картой
Важно: для оплаты при получении в Вашем городе вес посылки должен быть до 15 кг.
Стоимость доставки рассчитывается менеджером индивидуально для каждого заказа. Стоимость доставки добавляется к стоимости товара.
Другие варианты оплаты оборудования
1. Картой в офисе при получении
2. Картой на сайте, после подтверждения заказа менеджер пришлёт ссылку для оплаты товаров онлайн
3. Наличными, приехав в наш офис
4. По безналичному расчету, получив счёт на оплату ( Счет можно оплатить в любом банке. Также можно выписать счет в офисе по адресу: г.
Москва, 2-й проезд Перова поля, д.5, и оплатить в Сбербанке, который находится в 50 метрах от нашего офиса.
Готовы, при необходимости, включить в счёт на оборудование стоимость транспортных услуг.
По вопросам оплаты оборудования обращайтесь в наш офис по телефону +7 495 589 75 67.
Доставка ?
Бесплатно доставим купленное Вами оборудование, не зависимо от объёма и его цены, до терминала транспортной компании “Деловые Линии” в Москве! Вы оплачиваете только межтерминальную перевозку в Ваш город! Доставку оборудования мы осуществляем в любую точку Российской Федерации а также по странам таможенного союза.
По вопросам доставки оборудования обращайтесь в наш офис по телефону +7 (495) 589-75-67.
Оплатите оборудование при получении в Вашем городе в пунктах выдачи BOXBERRY
- у нас есть свой курьер для доставки малогабаритных грузов (легковая авто)
- у нас есть свой водитель на грузовом автомобиле (возможность задней, боковой и верхней погрузки крупногабаритных грузов)
- возможна доставка «день в день» вместе с получением нами запроса на оборудование
- готовы организовать доставку “от двери до двери”
С кем мы сотрудничаем:
- «Деловые линии» Группа компаний – один из крупнейших российских грузоперевозчиков, специализируется на перевозке сборных грузов. 178 городов с терминалами!
- «КурьерСервисЭкспресс» — курьерские, складские и таможенные услуги различных видов.
- Курьерская служба доставки СДЭК. Более 900 подразделений во многих городах России. Сравнительно небольшая стоимость доставки.
- Мы готовы рассмотреть отправку “удобной Вам” транспортной компанией.
178 городов с терминалами!Отправка документов:
Счета, накладные, УПД (универсальный передаточный документ) и договора мы всегда отправляем отдельным местом во избежание случайной утери
Самовывоз со склада ?
Приезжайте к нам в офис по адресу: г. Москва, 2-ой проезд Перова Поля, дом 5, 3 этаж, офис 7.4.
Склад находится на той же территории, где и офисное здание
Москва, 2-й проезд Перова Поля, д. 5
Сервисный центр по ремонту оборудования ?
В нашем сервисном центре Вы можете отремонтировать и получить гарантию на выполненные работы до 6 месяцев.
Мы ремонтируем:
- воздушные компрессоры
- осушители сжатого воздуха
- пескоструйные аппараты и камеры
- окрасочные аппараты
У нас свой склад запасных частей и расходных материалов длоя проведение плановых ремонтов и технического обслуживания оборудования
| Производитель | DSF |
| Тип оборудования | Запчасть для компрессора |
| Вес кг | 8. 4 |
| Бренд | Бежецкий АСО |
| Применяемость | Для винтовых компрессоров |
| Тип фильтра | Сепаратор |
| Место установки фильтра | Маслобак |
Похожие товары
15 961 руб
Сепаратор масляный для компрессора АСО ВК-55
15 961 руб
Сепаратор масляный для компрессора АСО ВК-74М1
15 961 руб
Сепаратор масляный для компрессора АСО ВК-73
15 961 руб
Сепаратор масляный для компрессора АСО ВК-74
15 961 руб
Сепаратор масляный для компрессора АСО ВК-90
Назначение и преимущества воздушно-масляного сепаратора | MAПроизводительность
Выберите свой автомобиль Выбрать годВыбрать маркуВыбрать модельВыбрать подмодель
Адам Рунное
23 сентября 2020 г.
Вам действительно нужен воздушно-масляный сепаратор?
При динамичном вождении, особенно с некоторыми двигателями, пары масла могут попасть в воздухозаборник. Многие автомобили предотвращают это с помощью ловушек. Однако это приводит к потере масла. Решением может быть воздушно-масляный сепаратор. Это особенно популярно у Subaru с турбонаддувом, таких как WRX и STI. Узнайте, что это за компонент, как он работает и почему вы должны его использовать. Купить сепараторы воздуха/масла можно здесь.
Что такое воздушно-масляный сепаратор?
Масло из картера может попасть в картерные газы, выходящие из цилиндров двигателя. Эти картерные газы необходимо рециркулировать обратно в цилиндры, чтобы снизить давление (уличным транспортным средствам не разрешается выбрасывать их в атмосферу).
Для сброса давления и рециркуляции картерных газов многие автомобили оснащены принудительной системой вентиляции картера. Это перенаправляет эти газы во впускную систему автомобиля.
Однако газы улавливают пары масла, проходя через картер. Это может вызвать скопление масла в двигателе и даже неправильную детонацию в цилиндре (это может быть очень разрушительным).
Поэтому в некоторых автомобилях для удаления масел из рециркулирующих газов используются либо маслоуловители, либо современные усовершенствованные воздушно-масляные сепараторы. По сути, они служат фильтром для воздуха, проходящего через систему.
Как работают воздушно-масляные сепараторы?
Основная концепция воздушно-масляных сепараторов или ловушек очень проста. Пропитанный маслом воздух проходит через узкий шланг в фильтр. Затем воздух выходит из фильтра через выпускное отверстие, расположенное под острым углом к входному отверстию. Воздух может совершить этот поворот, а масло – нет, поэтому оно попадает в фильтр. Добавьте к этому более низкое давление в корпусе фильтра, и большая часть масла будет эффективно удалена.
Некоторые ловушки и большинство воздушно-масляных сепараторов имеют более сложную конструкцию с дополнительными камерами и перегородками внутри сосуда.
Это помогает фильтровать еще больше масла из воздуха. Тем не менее, основная концепция остается прежней: пропускать насыщенные маслом газы по пути, ограничивающему движение масла, но не воздуха.
Основное различие между уловителем и воздушным маслоотделителем заключается в том, как они работают с отфильтрованным маслом. Первый — это просто сосуд, который нужно опорожнять вручную. Последний имеет слив, возвращающий масло в маслоподачу двигателя.
Каковы преимущества воздушно-масляного сепаратора?
Воздушный маслоотделитель может быть ценным дополнением ко многим автомобилям, особенно к тем, которые склонны к скоплению масла в картерных газах. Вот некоторые из основных преимуществ использования этого компонента:
- Избегайте скопления масла: Основная причина использования воздушно-масляных сепараторов — предотвращение рециркуляции масла в цилиндры. Это может покрыть воздухозаборник маслом и медленно засорить воздушный поток. Это приводит к сокращению объема технического обслуживания и более стабильной производительности с течением времени.
- Защита от детонации: Еще одним важным преимуществом использования сепаратора в системе PCV является то, что он предотвращает попадание избыточного горючего масла в цилиндр. Слишком много масла может вызвать преждевременное сгорание в неподходящих частях двигателя. Эти взрывы могут причинить значительный ущерб, особенно если им позволить продолжаться. Наличие хорошо оптимизированной системы PCV в вашем автомобиле сэкономит вам много времени и денег в дальнейшем.
- Минимизация потерь масла: Одним из основных недостатков маслоуловителей является то, что они удаляют масло из системы. Для некоторых автомобилей, особенно с горизонтально расположенными двигателями, это может привести к значительной потере масла. Воздушно-масляный сепаратор решает эту проблему, сливая отфильтрованное масло обратно в масляную систему.
Это приводит к сокращению объема технического обслуживания и более стабильной производительности с течением времени.Как установить воздушно-масляный сепаратор?
Хотя установка воздушно-масляных сепараторов может показаться очень сложной, процесс установки на удивление прост.
На любой автомобиль с принудительной вентиляцией картера можно легко установить воздушно-масляный сепаратор. Это особенно актуально для автомобиля, оборудованного существующими маслоуловителями.
Вы должны следовать специальным инструкциям для ваших воздушно-масляных сепараторов. Тем не менее, следующие шаги являются общим процессом для любой версии этого компонента:
- Найдите шланги PCV.
- Установите кронштейн для AOS в подходящем месте рядом с линиями PCV.
- Отсоедините шланги PCV.
- Снимите существующие маслоуловители, если они есть.
- Подсоедините AOS к шлангам PCV. Если улавливающей емкости не было, вам может понадобиться добавить второй шланг.
- Подсоедините сливной шланг к масляной системе.
- Установите на кронштейн.
- Снова подсоедините шланги OCV.
После выполнения этих действий ваш воздушно-масляный сепаратор должен быть готов к очистке картерных газов. Это простое, но полезное обновление практически для любого проектного автомобиля, особенно для Subaru с турбонаддувом (они склонны к потере масла).
В MAPerformance у нас есть выбор лучших воздушно-масляных сепараторов, включая воздушно-масляный сепаратор IAG для Subaru WRX. Это может быть вашим следующим обновлением.
