для чего нужны и какие бывают

Как известно, весь автомобиль в целом и сам автомобильный двигатель является совокупностью множества металлических, пластиковых, резиновых и других деталей. Что касается ДВС, помимо элементов из металла и различных сплавов, в устройстве силовой установки активно используются различные уплотнительные элементы и прокладки.

При этом далеко не все автовладельцы до конца понимают, для чего нужны прокладки в двигателе, а также какие автомобильные прокладки бывают и как меняются подобные элементы. В этой статье мы намерены рассмотреть эти вопросы более подробно.

Читайте в этой статье

Прокладки на двигатель: основные функции

Как и в любом другом случае, главной задачей прокладки является обеспечение герметичности того или иного узла, устройства или механизма. Двигатель внутреннего сгорания не является исключением.

Внутри этого сложного механизма во время работы постоянно циркулируют технические жидкости. Более того, указанные жидкости находятся под определенным давлением. Для того чтобы указанное давление сохранялось на нужном уровне, а также не происходило утечек жидкостей из корпуса, необходима герметичность.

Такую герметичность и обеспечивают прокладки, которые отличаются по форме, а также изготавливаются из разных материалов с учетом тех или иных особенностей (нахождение в  определенном участке ДВС, нагрузки на прокладку и степень давления, взаимодействие с конкретной технической жидкостью, температурные режимы и т.п.).

Как видно, прокладки позволяют не допустить различных утечек рабочих жидкостей и смазок из механизмов, а также предотвратить попадание пыли, влаги и грязи снаружи. Использование прокладок позволяет добиться идеального и плотного прилегания двух поверхностей, нивелируя определенные погрешности их обработки.

Прокладка  способна повторять форму деталей, при этом благодаря мягкости и эластичности удается сгладить неровности, шероховатости и другие мелкие дефекты. Получается, решение уплотняет корпус, герметизирует внутренние узлы мотора, предотвращает протечки  технических жидкостей.

Типы прокладок двигателя автомобиля

Как уже было сказано, форма прокладки, а также материал изготовления,  напрямую зависят  от того, в какой среде данному элементу придется находиться и какую функцию он будет выполнять.

• Одни прокладки нужны для того, чтобы удерживать технические жидкости внутри корпуса (например, моторное масло, жидкость системы охлаждения).
• Другие необходимы для максимального уплотнения участков, где соприкасаются детали. Такие прокладки дополнительно испытывают серьезные нагрузки от внутреннего давления, находятся в условиях высоких температур.

Наглядно данный тип прокладок представляет прокладка головки блока цилиндров, которая условно даже является некоторой частью камеры сгорания, в ней также выполнены каналы для движения охлаждающей жидкости и смазки.

• Еще одним типом прокладок, который более известен среди водителей и механиков под названием сальник, являются уплотнители, которые установлены в местах контакта подвижных деталей с неподвижными элементами.

По форме изготовления прокладки предназначены для разных плоскостей, которые прилегают друг к другу. При этом важно учитывать, что для различных типов ДВС производители используют всевозможные уникальные детали.

Это значит, что прокладки не взаимозаменяемы на разных моторах,  то есть приобретать для их ремонта нужно только такие элементы, которые подходят для конкретной модели того или иного силового агрегата. Давайте остановимся на разных типах автомобильных прокладок для двигателя более подробно.

Прокладка ГБЦ

Указанная деталь устанавливается  в том месте, где соединяется блок цилиндров и головка блока.  Данная прокладка находится в тяжелых условиях, так как в месте ее установки проходят каналы жидкостной системы охлаждения, системы смазки двигателя. Также она выступает в роли уплотнителя камеры сгорания, удерживая высокое давление и испытывая значительный нагрев.

Как видно, такие условия весьма неблагоприятны, так как происходит контакт с моторным маслом и ОЖ, отмечены постоянные перепады температуры и давления. Вполне очевидно, что для сохранения работоспособности при таких нагрузках  прокладка ГБЦ изготавливается из особых износостойких и жаропрочных  материалов.

Сегодня принято делить такие  прокладки с учетом материала их изготовления на два типа. Прокладки  головки блока бывают

• металлическими;
• неметаллическими;

Что касается металлических прокладок ГБЦ, этот тип изделий встречается наиболее часто. Прокладка многослойная, изготавливается из тонкой листовой стали, медных сплавов и т.п. Те участки, которые уплотняют прилегающие поверхности, обычно дополнительно покрыты специальными составами, напоминающими плотную резину. Это обеспечивает максимум уплотнения.

Указанный тип прокладок отличается высокой износостойкостью и большим сроком службы. Стальные изделия встречаются чаще, так как их производство дешевле изготовления элементов из меди.

Ко второму типу относятся неметаллические прокладки головки блока, которые дополнительно делятся на асбестовые изделия, а также безасбестовые прокладки ГБЦ. В первом случае материалом изготовления является листовой асбест. Обычно отверстия од цилиндры на таких прокладках  армируют при помощи стальных колец, которые находятся на кромке в месте среза. Аналогичные кольца имеются и в месте изготовления отверстий под болты.

Еще прокладки бывают из прессованной резиновой смеси, в которую производится добавка асбестового волокна, графитового порошка и т.д. Отдельно выделяют также паронитовые прокладки ГБЦ, которые имеют более высокую конечную стоимость, при этом отличаются улучшенной износостойкостью.

При обтяжке головки в обязательном порядке нужно придерживаться схемы затяжки (последовательности), а также затягивать крепежи с нужным усилием (момент затяжки) при помощи динамометрического ключа.

Также во время ремонта двигателя нужно понимать, что прокладка ГБЦ меняется на новую, причем каждый раз после того, как снималась головка блока и независимо от состояния детали. Дело в том, что после обтяжки уплотнительный элемент приобретает форму привалочных плоскостей, то есть после снятия повторно установить прокладку точно на место уже не получится.

Прокладка крышки клапанов

Прокладки клапанной крышки обычно выполнены из резины и служат для герметизации места стыка крышки клапанов и верхней части ГБЦ.

Использование данной прокладки продиктовано необходимостью избежать протечек моторного масла, которое подается для смазки ГРМ. Отметим, что сегодня в ряде случаев производители отказываются от прокладки крышки клапанов, заменяя  данное решение специальным герметиком для двигателя.

Прокладка впускного и выпускного коллектора

Место присоединения впускного и выпускного коллектора систем впуска и выпуска к блоку цилиндров также нуждается в уплотнении.  В случае с впускным коллектором  требования к уплотнителю пониженные, так как необходимо только удерживать давление. Температура на впуске значительно не повышается, так что для уплотнения подходят изделия из картона, который на производстве плотно прессуется.

Что касается выпускного коллектора, через него проходит поток  очень горячих отработавших газов. По этой причине  прокладка выпускного коллектора должна выдерживать не только давление, но и высокие температуры. Для решения задачи используются металлические или паронитовые решения.

Другие прокладки в устройстве ДВС

Начнем с прокладок системы охлаждения двигателя. Как известно, в устройстве данной системы имеется водяной насос (помпа) термостат, радиатор, а также множество каналов и патрубков.  Естественно, чтобы не происходило утечек охлаждающей жидкости, в местах соединений и установки различных элементов используются прокладки.

Как правило, элементы выполнены из каучука, который хорошо справляется с перепадами температур, выдерживает давление и не разрушается от контакта с антифризами. Каучуковые прокладки ставятся под крышку помпы и термостата, а также в местах соединения других деталей.

Теперь перейдем к сальникам (манжетам). Дело в том, что ДВС имеет большое количество движущихся частей. Не вдаваясь в подробности, достаточно вспомнить о приводных валах, которые «выходят» наружу из корпуса. При этом внутри агрегата постоянно подается масло, которое смазывает подвижные и другие детали.

Так вот, сальники нужны для того, чтобы смазка не вытекала наружу. Фактически, сальник нужен для того, чтобы добиться нужной герметизации торцевых посадочных мест валов. Речь идет о коленчатом вале, распределительном вале и т.д.

Обычно сальник является прокладкой круглой формы. Дополнительно может быть реализовано усиление при помощи пружины, а также используется профиль. Материалом изготовления служит искусственный каучук.

Что в итоге

С учетом того, что в рамках одной статьи рассмотреть все типы прокладок мотора по отдельности не представляется возможным, выше были упомянуты только основные уплотнители, которые используются в ДВС.

Читайте также

•

  Признаки пробитой прокладки ГБЦ

  Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

krutimotor.ru

Прокладки двигателя

Двигатель автомобиля – сложный механизм, состоящий из множества деталей. Внутри двигателя при работе непрерывной циркулируют различные технические жидкости, часть которых находится под большим давлением. Для поддержания давления на постоянном уровне и предупреждения выхода жидкостей наружу корпус двигателя должен быть герметичен. Для обеспечения герметичности служат прокладки разной формы, сделанные из различных материалов.

Виды и назначение прокладок двигателя

Форма и материал, из которого сделана прокладка, зависят от физических свойств той среды, с которой она будет соприкасаться. Часть прокладок служит для удержания в отведенных им местах технических жидкостей – моторного масла и охлаждающей жидкости. Другие служат для уплотнения мест прилегания деталей и противодействия внутреннему давлению в сочетании с высокой температурой – например, блока и головки блока цилиндров, образующих камеру сгорания.

Дополнительное преимущество прокладок в том, что их применение позволяет не добиваться идеальной обработки прилегающих поверхностей. Мягкая прокладка примет форму детали, сгладив шероховатости

Третьи, их принято называть сальниками, уплотняют места соприкосновения подвижных деталей с неподвижными. Конкретная форма прокладок зависит от конфигурации прилегающих плоскостей. У каждого производителя встречаются детали уникальные формы, поэтому прокладки не унифицированы между собой, и при замене необходимо приобретать прокладки, рекомендованные фирмой-изготовителем.

Прокладка головки блока цилиндров

Прокладка ГБЦ устанавливается в месте соединения блока цилиндров и его головки. В области размещения прокладки находятся каналы водного охлаждения двигателя и системы смазки, кроме того внутрь цилиндра поступает топливо-воздушная смесь, которая при сгорании вырабатывает большое количество энергии. Среда очень неблагоприятная, поскольку происходят постоянные скачки температуры и давления. Соответственно, чтобы выдерживать такие серьезные нагрузки, прокладки ГБЦ изготавливают из прочных, стойких к высоким температурам материалов.

Детали, которые мы называем сальниками, на самом деле ими не являются. Сальник – устаревшая конструкция из металлической обоймы и набивки (пропитанной маслом пеньковой веревки)

Материалы, из которых изготавливают прокладки ГБЦ, можно поделить на две группы: металлические и неметаллические.

Неметаллические прокладки

Неметаллические прокладки, в свою очередь, делятся на асбестовые и безасбестовые. Первые делаются из листового асбеста. Как правило, центральные отверстия для цилиндров таких прокладок укрепляют стальными кольцами, надетыми на кромку вырезов. Такими же кольцами снабжены отверстия для крепежа, проходящего сквозь прокладку. Существует разновидность прокладок из резиновой смеси, которую прессуют с добавлением асбестового волокна и порошка графита.

Существует безасбестовая разновидность материала; сформированные из него прокладки дороже в производстве, но отличаются повышенной износостойкостью. Его изготавливают из синтетического волокна и каучука, которые прессуют при высокой температуре.

Металлические прокладки

Металлические прокладки ГБЦ – наиболее распространенный тип. Чаще всего прокладки изготавливают из многослойной тонкой листовой стали или листовой меди. Места, соприкасающиеся с плоскостями деталей, нередко покрывают похожим на резину составом для обеспечения надежного уплотнения. Такие прокладки, в отличие от неметаллических, обладают большей износостойкостью и служат дольше. Прокладки из меди встречаются реже из-за высокой стоимости материала. Следует помнить о том, что прокладка ГБЦ – изделие одноразового использования, даже если вы не видите на ней признаков повреждений. При затяжке она принимает форму соприкасающихся с ней поверхностей, и поставить ее на сто процентов в то же положение невозможно. По этой причине, каждый раз, снимая ГБЦ, необходимо приобрести новую прокладку.

Основная причина преждевременного выхода из строя прокладки ГБЦ – перегрев двигателя. При замене прокладки необходимо правильно затянуть крепежные болты или шпильки с соблюдением момента затяжки. Делать это необходимо при помощи надежного и качественного динамометрического ключа и строго в порядке, описанном в руководстве по ремонту данного двигателя.

Прокладки клапанной крышки

Для изготовления прокладок клапанной крышки используется резина (в прошлом встречались прокладки из пробки). Прокладка крышки герметизирует место стыка крышки клапанов и соответствующего ей паза в верхней кромке ГБЦ. Служит для защиты от протечек моторного масла, смазывающего расположенный в головке блока механизм ГРМ.

Впускной и выпускной коллекторы уплотняют прокладками на месте стыка с блоком цилиндров. Уплотнить стык впускного коллектора проще, так как в нем необходимо соблюдать только постоянство давления. Температура в коллекторе не повышается, поэтому чаще всего для уплотнения используют прокладки из прессованного картона. Прокладка выпускного коллектора препятствует прорыву раскаленных отработавших газов в подкапотное пространство. Выпускной коллектор, находится в зоне повышенных температур, поэтому прокладка должна быть из материала, который выдерживает температурные перепады и высокое давление. Часто применяют металлические прокладки и прокладки из безасбестового паронита.

Прокладки в системе охлаждения

От корректной работы системы охлаждения зависит рабочая температура внутри блока цилиндров, и, как следствие, ресурс двигателя. Для охлаждения двигателя используют вентилятор, обеспечивающий циркуляцию воздуха, радиатор и охлаждающую жидкость, которая подается по каналам с помощью насоса. Для того чтобы на месте стыков в системе охлаждения не произошла разгерметизация, также используются прокладки.

Материалом для прокладок теплообменника служит синтетический каучук, который хорошо выдерживает воздействие жидкостей и масел. Диапазон температур, который выдерживает синтетический каучук: от -45 до +110 градусов. Такими прокладками оснащают крышку водяного насоса,  крышку термостата и другие прилегающие детали.

Другие типы прокладок в конструкции двигателя

Благодаря большому количеству подвижных частей, прежде всего, приводных валов, в двигателе применяется большое количество различных прокладок, препятствующих просачиванию моторного масла наружу. Особо в этой категории следует выделить сальники – прокладки особого типа, применяющиеся для герметизации торцевых посадочных мест валов (коленчатого, распредвала и так далее). Детали, которые мы называем сальниками, на самом деле на техническом языке принято называть манжетами – это круглая прокладка П-образного профиля, усиленная кольцевой пружиной. Основной параметр сальника – внешний и внутренний диаметр. Внешний диаметр соответствует посадочному месту в блоке, внутренний – диаметру торцевой части вала. Делают сальники из прочного искусственного каучука, а профилированная форма (в разрезе) придает изделию жесткость.

В комплекте с прокладкой клапанной крышки для многих двигателей идет дополнительная прокладка, состоящая из нескольких колец, защищающих от масла свечные колодцы

Для герметизации различных стыков в узлах двигателя применяются десятки каучуковых и паронитовых прокладок различной формы. Их количество так велико, что зачастую прокладки продаются наборами и ремкомплектами, например, “ремкомплект карбюратора” и тп. Искусственный каучук, из которого они делаются, устойчив не только к воздействию моторного масла, но и бензина. Прокладки не унифицированы по размеру и форме даже в рамках линейки двигателей отдельного производителя, поэтому приобретать их можно, только если известен точный номер детали, полученный при помощи оригинального каталога и VIN автомобиля.

blamper.ru

Что такое прокладки в автомобиле и для чего они нужны?

На сегодняшний день, никого уже не удивить дорогостоящим и хорошим автомобилем. Как говорится, к хорошему очень быстро привыкаешь. Но даже самый мощный и, казалось бы, совершенный автомобиль в любой момент может дать сбой из-за малейшей поломки одной из деталей его механизма, например, при износе небольшой прокладки. Итак, зачем они нужны, какие разновидности прокладок бывают и как заменить эту вспомогательную деталь правильно?

1. Зачем нужны прокладки в автомобиле

Как правило, прокладки в автомобиле вне зависимости от того для какой детали они предназначаются, имеют одну, очень главную цель: они обеспечивают герметичность какого-либо механизма, а также предотвращают проникновение излишней влаги и способны сохранить все стыки в чистоте и сухости. Что ж , короче говоря, переоценить работу прокладок в автомобиле очень сложно. Ко всему, прокладка очень практичная вещь, ведь она прекрасно используется и в тех местах, где прилегающие поверхности недостаточно ровные и обработанные. Мягкая и податливая, прокладка прекрасно обретает форму детали и сглаживает все неровности и шероховатости верхнего слоя.

Так, ни для кого не секрет, что для поддержания давления в стабильном режиме просто необходима полная герметизация какого либо механизма. Здесь и приходят на помощь прокладки, которые смогут уплотнить корпус и предотвратить протечки. Если говорить о форме и материале прокладки, можно сказать что и то и другое зависит от физических свойств того материала, с которым она будет соприкасаться и от конкретных поставленных целей.

Если говорить о прокладках двигателя, то их можно условно разделить на три разновидности. Первый тип прокладок используется там где нужно предотвратить протекание и удерживать технические жидкости разного типа, будь то моторное масло или охлаждающая жидкость. Другой тип прокладок служит своеобразным уплотнителем. Такие прокладки используют в тех местах, где нужно уплотнить место прилегания деталей и произвести так называемое противодействие давлению в сочетании с высокими температурами, к примеру, блока и головки блока цилиндров, которые образуют камеру сгорания.

Третий тип прокладок, который обрел общепринятое название сальников, используется для уплотнения тех мест где происходит соприкосновение подвижных деталей с неподвижными. Если говорить о форме прокладки, так она напрямую зависит от конфигурации прилегающих плоскостей. Как правило, прокладки не унифицируются между собой, ведь каждый производитель выпускает на продажу детали различных форм и поверхностей, поэтому если вы хотите заменить прокладку, вам нужно приобрести новую, рекомендованную фирмой производителем.

Думаю, зачем нужны прокладки в автомобиле, мы разобрались. Давайте теперь на примере прокладок двигателя рассмотрим какие могут быть виды прокладок и как каждый из них приводится в эксплуатацию на конкретных рабочих точках.

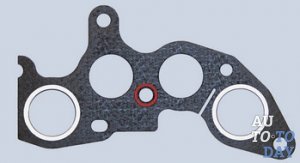

2. Разновидности автомобильных прокладок

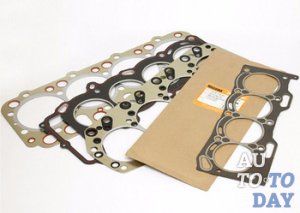

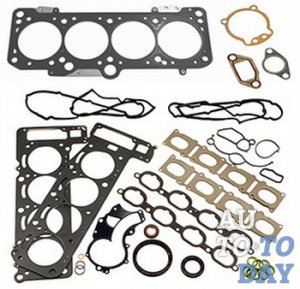

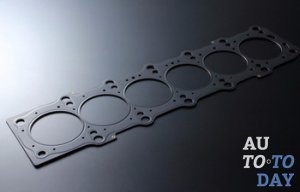

В целом, прокладок в автомобиле насчитывается большое количество. Прокладок непосредственно находящихся в двигателе тоже очень много. Наиболее распространенными являются прокладки головки блока цилиндров. Как правило, прокладки ГБЦ являются высокотехнологичными и сложными деталями, которые состоят из нескольких шаров с каркасом из перфорированной тонколистовой стали. Главной задачей таких прокладок является уплотнение стыков головки блока с блоком цилиндров, а также полное устранение нежелательных протечек масла при подачи его в двигатель.

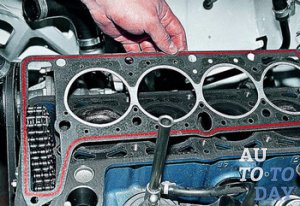

Поэтому такие прокладки устанавливают именно в месте соединения блока цилиндров и его головки. Интересным есть тот факт, что в ой области где размещается прокладка находятся каналы водного охлаждения двигателя и системы смазки. Помимо этого, вовнутрь цилиндра систематически поступает топливо-воздушная смесь, которая при работе двигателя сгорает и при этом способна вырабатывать огромнейшее количество энергии. В такой, совсем неблагоприятной среде, происходят постоянные скачки температуры и давления.

Исходя из этого, изготовители прокладок для ГБЦ производят последние из твердых, прочных и стойких к температурным перепадам материалов, дабы прокладки могли выдерживать такие нагрузки. Прокладка ГБЦ типа «сэндвич» может похвастаться окантовками цилиндровых отверстий и отверстий для прохода охлаждающей жидкости. В первые вставлены разрезанные уплотнительные фторопластовые прокладки.

В общем, как мы уже говорили, прокладки могут изготавливаться из различных материалов. Прокладки ГБЦ – не исключение. При изготовлении таких, производители могут воспользоваться и пробкой, фиброй, специальным картоном, паронитом, и другими асбестсодержащими материалами. Как правило, материалы, из которых изготовляются прокладки головки блока цилиндров принято делить на две большие группы: это металлические и неметаллические.

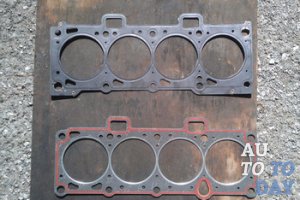

В общем, металлическая прокладка ГБЦ является наиболее распространенным типом прокладок. Такого рода прокладки принято изготавливать из многослойной тонкой листовой стали или листовой меди. В целом, она состоит из одиночной металлической прокладки, которая уплотняет газовый стык, и вставных (удерживаются шпеньками) резиновых уплотнительных элементов, уплотняющих масляные, водяные и штанговые каналы. Для того чтобы обеспечить надежное уплотнение прокладки и усилить герметизацию прилегающей к ней детали прокладку ГБЦ покрывают слоем герметика.

Как правило, металлические прокладки превосходят неметаллические в износостойкостью и служат намного дольше. Но не следует забывать, что прокладка ГБЦ высокого качества является просто незаменимой деталью в двигателях с турбонаддувом, где из-за высокого давления в камере внутреннего сгорания увеличивается нагрузка на прокладку головки блока, что приводит к ее механическим повреждениям. Поэтому нужно проводить постоянную замену прокладок.

Эксперты советуют придерживаться того мнения, что прокладка ГБЦ является одноразовой вещью, поэтому ее нужно менять даже при отсутствии повреждений. Вся загвоздка в том, что во время затяжки прокладка принимает форму той поверхности , с которой она соприкасается, поэтому, точно поставить ее в другой раз на то же самой место невозможно. Исходя из этого, каждый раз снимая старую прокладку ГБЦ, вам потребуется приобрести новую, «свеженькую». Также замена прокладки ГБЦ производится и по причине прогара или течи тосола. Замена прокладки ГБЦ происходит непосредственно со снятием самой головки блока цилиндров.

Теперь поговорим о неметаллических прокладках, которые тоже имеют ряд особенностей. Итак, такие прокладки принято делить на асбестовые и безасбестовые. Если говорить о асбестовых прокладках, то можно сказать, что они изготовляются из листового асбеста. С целью укрепления, центральные отверстия для цилиндров данных прокладок оборудуются специальными стальными кольцами, которые надеваются на кромку вырезов. Такие ж кольца можно увидеть и на отверстиях для крепежа, проходящего через прокладку.

Также, в обиходе существует вид неметаллических прокладок из резиновой смеси, которую принято прессовать с добавлением асбестового волокна и порошка графита. Если говорить о безасбестовой прокладке, то материал из которого она изготовлена отличается износостойкостью и, конечно же, высокой ценой. Поэтому, такие прокладки дороже. Безасбестовые прокладки изготавливают из синтетического волокна и каучука, которые вместе прессуют при воздействии высоких температур.

Наиболее распространенной причиной выхода прокладки ГБЦ из строя является перегрев двигателя. Важно помнить, что при замене данной прокладки нужно строго придерживаться инструкции по ремонту двигателя: правильно затянуть крепежные болты или шпильки и соблюдать момент затяжки, а также проделывать всю работу при помощи надежного и качественного динамометрического ключа. Более подробно, о том как заменить прокладку ГБЦ мы рассмотрим в следующем пункте нашей статьи, а пока давайте рассмотрим и другие, немаловажные виды прокладок двигателя.

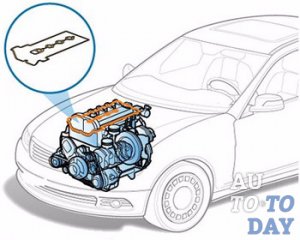

Итак, следующим видом прокладок будут прокладки клапанной крышки. При изготовлении таких производство использует резину. Известно, что когда-то материалом для такой прокладки служила и пробка. Для чего она и какое ее предназначение? Все очень просто. Во-первых, такая прокладка выполняет функции уплотнителя и герметизирует место стыка крышки клапанов и соответствующего ей паза в верхней кромке ГБЦ. Во-вторых, прокладка используется для защиты от протечек моторного масла, которым смазывается механизм ГРМ, расположенный в головке блока. Как правило, в комплект к данной прокладке прилагается и дополнительнаяя прокладка для многих деталей, которая основывается на нескольких кольцах, защищающих от масла свечные колодцы.

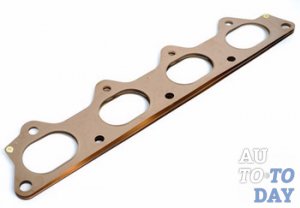

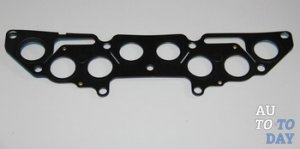

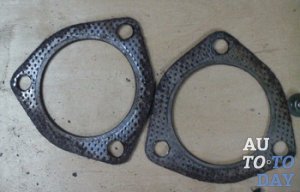

Существуют и прокладки выпускного и впускного коллектора. И первый и второй уплотняют прокладками на месте стыка с блоком цилиндров. Как правило, провести уплотнение стыка впускного коллектора намного проще, так как вам потребуется только соблюдать стабильное давление в нем. Исходя из того факта, что температурные показатели в коллекторе не идут, систематически, вверх, для уплотнения последнего используются прокладки выполненные из прессованного картона. В свою очередь, прокладка, которая используется в выпускном коллекторе способна воспрепятствовать прорыву раскаленных отработавших газов в подкапотное пространство.

Учитывая тот факт, что местонахождение выпускного коллектора тесно взаимосвязано с зоной повышенных температур, прокладка просто должна быть изготовлена из прочного материала, который не только сможет выдержать перепад температур , но и высокое давление. Наиболее распространенными являются металлические прокладки или же прокладки из безасбестового паронита.

Также, особой популярностью пользуются прокладки, используемые в системе охлаждения. Именно от нормализированной и точной работы охлаждающей системы полностью зависит нормальная, рабочая температура в блоке цилиндров, а, в следствии, и запас ресурсов движка. Как известно, в системе охлаждения используется вентилятор, который обеспечивает циркуляцию воздуха, радиатор и специальную охлаждающую жидкость, которую по каналам качает насос. Здесь прокладки приходят на помощь, чтобы предотвратить разгерметизацию на месте стыков в охлаждающей системе. Из какого материала они сделаны?

Как правило, для прокладок теплообменника используется синтетический каучук, хорошо выдерживающий прямое воздействие жидкостей и масел. Температурный уровень, который сможет выдержать синтетический каучук варьируется от -45 до +110 градусов. В основном, местами, которые оборудуются такими прокладками, являются крышка водяного насоса, крышка термостата, ну и другие прилегающие детали.

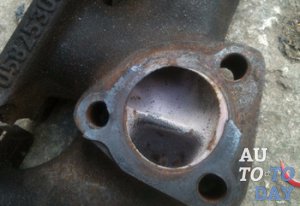

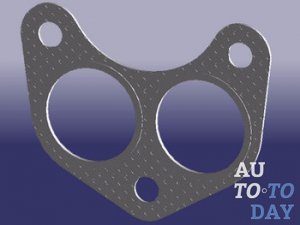

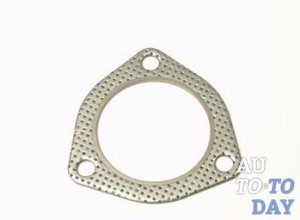

Нужно взять во внимание также и прокладки приемной трубы, которые, в свою очередь, отличаются многослойной конструкцией. Они также могут выполнятся из перфорированного металла. Сама по себе, приемная труба является очень важным элементом выхлопной системы, и, в свою очередь, подсоединяется к коллектору двигателя. Главной ее функцией является снижение потужности звуковой волны, которая создается потоком выхлопных газов. Так как приемная труба приводится в эксплуатацию в экстремально высоких температурах (до +900 С!)нужно постоянно следить за герметичностью соединения приемной трубы с другими элементами глушителя. Для поддержания герметичности принято использовать специальные устойчивые к температурам прокладки.

Нужно знать несколько закономерностей о прокладках приемной трубы. Во-первых, если за основу прокладки берется углеродистая сталь, то внешним слоем этого изделия будет специальный пластинчатый графит, который уполномочен выдерживать очень высокие температуры. Во-вторых, менять прокладку приемной трубы вам доведется не очень таки и часто, ведь уплотнительный материал оказывает стойкое сопротивление воздействию агрессивной газовой среды. Но, все же, при воздействии высоких температур прокладка все же может прогореть и деформироваться. Это, конечно же, приведет к потере герметичности, поэтому вам нужно будет заменить прокладку. О том, что прокладка вышла из работоспособного состояния вам будет свидетельствовать металлический лязг и наличие запаха выхлопных газов в салоне. Более того, лязг слышится более сильно при передвижении по неровному дорожному полотну.

Также в конструкции двигателя существуют и многие другие виды прокладок, так как в нем имеется очень большое количество подвижных деталей, в частности, приводных валов. Из них можно выделить прокладки, которые способны воспрепятствовать просачиванию наружу моторного масла. В этой категории особой популярностью пользуются сальники, которые применяются для поддержания герметизации торцевых посадочных мест валов (коленчатого, распредвала и так далее). Эти детали, названные в народе сальниками, вообще-то на техническом языке принято называть манжетами.

Что собою представляет такая прокладка? Это П-образная в профиль, круглая прокладка, которая усиливается кольцевой пружиной. Основными параметрами сальника являются внешний и внутренний диаметр. Внешний диаметр, в свою очередь, посадочному месту в блоке. Если говорить о внутреннем диаметре, он соответствует диаметру торцевой части вала. Основой для сальников служит прочный, искусственный каучук, а профилированная форма (в разрезе) способна придать прокладке жесткость.

Сальники также могут обеспечить хорошее и надежное разделение разнообразных сред: воздуха, жидкости, воды, а также масла. Ко всему они способны на защиту от окисления и пыли. Существуют и так называемые прокладки поддона двигателя, которые устанавливаются между масляным поддоном и блоком цилиндров. Именно они и способны воспрепятствовать вытеканию масла из картера. Состав таких прокладок может быть различным, наиболее часто встречаются пробковые прокладки или резиновые.

Так как для того, чтобы герметизировать различные стыки в узлах двигателя, как правило, применяют очень большое количество всевозможных прокладок из паронита и каучука. Все они имеют различные формы и, зачастую, их так много, что они продаются рекомплектами и наборами, как от, к примеру, “ремкомплект карбюратора” и тд. Такие комплекты особо удобно использовать при ремонте двигателя или при техобслуживании.

Как уже многократно утверждают эксперты, искусственный каучук, который служит материалом для прокладок, является очень прочным ископаемым, так как способен противостоять не только моторному маслу, но и бензину. Прокладки, какие бы они не были и к какому производству не относились нужно покупать только при имении точного номера детали, который может быть получен при помощи оригинального каталога и VIN автомобиля.

3. Замена автомобильных прокладок

Как правило, прокладки нужно менять как можно чаще. В современных автосервисах процедура замены прокладок является обязательной при ремонте двигателя. Важно помнить, что все прокладки зависят от типа двигателя непосредственно, и от марки автомобиля. Как правило, водители должны проводить систематическую замену прокладки ГБЦ, прокладки поддона двигателя, клапанной крышки, а также прокладки коллектора.

Как утверждают многие эксперты, переоценить важность и ценность прокладок очень сложно, ведь они являются верными помощниками в то время, когда, к примеру, протекает головка блока цилиндров. Всем автолюбителям известны последствия такой неисправности и каждый из них знает что выход из строя через некоторое время самого блока цилиндров повлечет за собой очень дорогостоящий капремонт, который обойдется вам куда больше чем обычная прокладка.

Так, что же делать, дабы наслаждаться всеми прелестями эксплуатации автомобиля и навсегда забыть о поломках, вызванных прокладками которые уже давно вышли из работоспособного состояния, или попросту повредились? Очень легко. Главное запомнить три довольно незаурядных правила. Во-первых, нужно отчетливо помнить, что все прокладки одноразовые, и могут использоваться только единожды. Во-вторых, если вы заметили, что прокладка повреждена, ее нужно срочно менять, дабы уберечь себя от горьких последствий. И в-третьих, нужно всегда помнить, что при проведении замены прокладки, нужно соответственно менять и все вспомогательные детали.

Теперь, давайте более конкретно рассмотрим замену прокладок определенного назначения. Начнем с замены прокладки ГБЦ. Как мы уже говорили, данная прокладка устанавливается на стыке трех систем двигателя, а именно смазки, охлаждения и газораспределения. Исходя из этого, она каждодневно терпит множество серьезных нагрузок. Поэтому, причины уязвимости прокладки довольно понятны. Важно знать, что какой бы качественной и прочной прокладка не была, ее всеравно, рано или поздно, придется поменять.

Эксперты советуют не экономить на этом деле, ведь дешевая прокладка может сыграть с вами злую шутку и в добавок к плохой прокладке вы получите неисправный двигатель. «фишка» прокладки ГБЦ состоит в том, что она сделана из эластичного материала, благодаря которому, прокладка идеально ложится на уплотняемые поверхности и, при необходимости, легко восстанавливает свою форму.

Как доказывает практика, иногда, в зависимости от разных причин, приходится снимать головку блока цилиндров. В таком случае, прокладка ГБЦ должна также заменяться на новую, так как при проведении различных ремонтных работ, после того как будет снят блок, обязательно происходит усадка постели.

Если говорить о выпускной системе, то мы должны помнить, что отсутствие герметичности в этой системе может привести к тому, что происходит поступление отработанных газов непосредственно в атмосферу, минуя глушитель. Какие последствия это за собой понесет? Во-первых, вы будете ощущать дополнительную вибрацию и слышать металлические стуки. А во-вторых, люди, которые находятся в салоне, могут попросту удушиться отработанными газами. Цена такой неисправности очень велика, поэтому стоит всерьез задуматься о замене прокладки даже при незначительном ее повреждении.

Как правило, своевременная замена прокладки приемной трубы может поспособствовать быстрому восстановлению герметичности системы. Нужно взять во внимание и тот факт, что при коррозии трубы последнюю нужно заменять наряду с соответствующей прокладкой. Также, в одно время с заменой прокладки приемной трубы нужно также и произвести замену части приемной трубы, которая в свое время подверглась воздействию коррозии, прогорела или покрылась трещинами. Ремонтные работы такого характера должны проводиться исключительно в условиях специализированного автосервиса, который оснащен необходимым оборудованием.

Также важно и упомянуть о замене прокладок коллектора. Сам по себе коллектор представляет очень важную автомобильную деталь. Он исполняет функции подачи воздуха в мотор и отвода из него выхлопных газов и обеспечивает таким образом хорошую работу всех цилиндров двигателя. «Слабыми местами» коллекторов являются прокладки, которые вполне могут выйти из строя на моторе с большим пробегом. Бывают и случаи когда из-за низкого качества прокладки или из-за плохих условий, в которых эксплуатируется автомобиль, прокладки могут выйти из строя намного раньше чем ожидалось.

Как утверждают специалисты, бывают и такие случаи, когда на выпускном коллекторе уже раза по три производилась замена прокладки, а на впускном коллекторе все обходится без изменений. В чем же причина? А причина, скорее всего, в высоком индексе нагрузок, которые ложатся на прокладку. Причин, которые могут привести к износу прокладки может быть много. Наиболее расспространенные из них, это вибрации силового агрегата, а также высокие показатели температуры и систематические ее перепады. Также на износ прокладки могут повлиять и низкое качество материала, из которого прокладка изготовлена, а также температурное расширение металла и коробление прокладки.

Замену прокладки впускного коллектора нужно делать намного реже, но при произведении ремонтных работ двигателя, нужно подумать о совместной замене прокладки, так как будет обеспечен максимально плотный контакт обеих прокладок с сопрягаемыми элементами и достигнута оптимальная герметичность системы. Итак, следуя трем нехитрым правилам о замене прокладки двигателя вы сможете уберечь свой автомобиль от поломки и , вследствии, свой карман от непредвиденных затрат на ремонт.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Материалы изготовления прокладок двигателя

Многочисленные прокладки, используемые на ДВС, имеют не меньшее значение, чем прочие элементы мотора, поскольку обеспечивают полную его герметичность, не допуская попадания влаги, грязи и пыли.

Многочисленные прокладки, используемые на ДВС, имеют не меньшее значение, чем прочие элементы мотора, поскольку обеспечивают полную его герметичность, не допуская попадания влаги, грязи и пыли.
Прокладки, устанавливаемые в разных местах, имеют не только разную форму, но и изготавливаются из разных материалов.

Из чего выполняются прокладки ДВС?

Материал изготовления каждой прокладки определяется с учетом места ее работы и, соответственно, нагрузок, среды, температуры и прочих оказываемых на нее воздействий. Сегодня можно купить комплект прокладок двигателя, в который входят изделия из:
– Асбеста. Эти негорючие уплотнители используются в тех местах стыковки элементов двигателя, где наблюдается самая высокая температура: между ГБЦ и раструбом отвода выхлопов, а также под головкой блока цилиндров. Асбестовая прокладка способна удержать немалое давление в камере сгорания и не допустить чрезмерных выхлопов.
– Паронита. Такие уплотнители предупреждают протекание охлаждающей жидкости в местах соединения помпы с блоком и передней крышки силового агрегата. Материал прокладки включает в себя асбест, каучук и специальный порошкообразный ингредиент, который, при контакте с водой либо антифризом, разбухает и увеличивает плотность соединений элементов мотора. Асбест, в свою очередь, уменьшает теплопроводность, а каучук выступает в роли общей связки. В некоторых случаях, подобные уплотнители размещают между картером и поддоном.
– Резины. Черные термостойкие резиновые уплотнители размещаются между поддоном и картером, а также между головкой блока цилиндров и клапанной крышкой, чтобы избежать утечки моторного масла.
Каждый ремонт силового агрегата предполагает необходимость купить комплект прокладок двигателя новый, поскольку повторное использование уплотнителя уже не сможет обеспечить прежний эффект.
Кроме того, прокладки всегда приобретаются для конкретной модели ДВС, поскольку они не унифицируются с движками других моделей и производителей.

porshen.net

Замена прокладок двигателя, недорогие цены

Наиболее неприятной поломкой в личном автомобиле является вышедший из строя, двигатель. Во время эксплуатации машины необходимо строго следовать всем наставлениям фирмы-производителя, связанным с работой двигателя внутреннего сгорания.

Если, несмотря на соблюдение всех мер предосторожности, все же появились сомнения по поводу исправной работы двигателя, рекомендуется без промедлений обратиться к специалистам. Приоритетной задачей для автосервиса является обнаружение и устранение поломки, а не простая механическая замена деталей, пришедших в негодность.

Виды и назначение прокладок двигателя

Одной из причин неисправности ДВС могут стать пришедшие в негодность прокладки. Суть и целевое назначение прокладки – это надежная герметизация стыков деталей и элементов двигателя. Вследствие чего, замена прокладки двигателя осуществляется для исключения протечек рабочих жидкостей. В отношении ДВС подавляющего большинства автомобилей можно условно обозначить два главных вида прокладок:

• прокладка головки блока цилиндра;
• прокладка поддона двигателя.

Безусловно, существуют и многие другие подвиды, к примеру: прокладка помпы или масляного насоса. Как правило, их меняют вместе с деталью, частью которой они являются, так как деталь выходит из строя первой.

Прокладка головки блока цилиндров

Замена прокладки головки блока цилиндров процедура крайне сложная, требующая специальных навыков и опыта. Производится она в следующих конкретных ситуациях. Первая – по случаю каждого демонтажа ГБЦ, потому как прокладка представляет собой запчасть одноразового свойства, а значит экономить на ней – это действовать себе в ущерб. Вторая – когда появились явственные доказательства, указывающие на выход прокладки из строя, такие как:

• существенное подтекание моторного масла, заметное невооружённым глазом;
• существенное подтекание охлаждающей жидкости, заметное невооружённым глазом.

Локализация такой протечки происходит на стыке головки блока цилиндра с собственно блоком. Основной фактор, приводящий в негодность указанный вид прокладки – это воздействие высоких температур, вследствие перегрева ДВС. При обнаружении такого рода проблем требуется скорейшая замена прокладки головки двигателя, для предотвращения неизбежной его поломки.

Прокладка поддона двигателя

Эта прокладка призвана не допустить подтекания воды, масла из картера, антифриза и других рабочих жидкостей. При возникновении ситуации, когда в двигатель постоянно необходимо доливать масло, а на месте парковки автомобиля образуются масляные пятна, сконцентрированные в передней его части, главное подозрение ложится на прокладку поддона двигателя. При обнаружении перечисленных признаков, и в других ситуациях, когда замена прокладки поддона двигателя действительно необходима, рекомендуется обратиться за помощью к специалистам.

В первую очередь, это нужно для точной идентификации причины неисправности, так как описанные выше симптомы могут быть следствием поломки сальника коленвала, датчика давления масла или же сливной пробки. Точно определив причину протечки, специалисты автосервиса выполнят все необходимые работы по ее устранению с обязательной гарантией качества и должным показателем надежности.

Резюмируя можно прийти к выводу, что замена прокладки двигателя – манипуляция важная, нетерпящая промедлений. Во многом трудоемкая, требующая вмешательства специально обученного мастера. Исходя из этого, логично предположить, что цена при замене прокладки двигателя будет колебаться в различных пределах. Однако сколь бы не был ощутим в денежном эквиваленте такой ремонт, он будет гораздо дешевле, чем капитальный ремонт двигателя, к которому может привести неисправная прокладка ДВС.

star-dvs.ru

Замена прокладки масляного картера двигателя

Прокладка картера двигателя нуждается в регулярной чистке или замене. Но замена детали на новую может понадобиться только в том случае, если прокладка механически повреждена. Основные причины для установки новой детали:

• механические удары по поддону;
• деформация, изгиб прокладки;
• негативное воздействие внутреннего давления на высоких показателях, нарушающее целостность элемента.

Немаловажная причина – если сразу совпадает несколько факторов одновременно. Замена картера – процедура сложная и ответственная, которую желательно доверить специалистам и выполнять со строгим соблюдением всех технических норм. Если процедура выполняется неправильно, возможен разрыв и внутрь картера попадают инородные частицы. Нарушается герметизация, происходит поломка мотора или его отдельных компонентов. На такой детали, как прокладка лежит большая ответственность за исправную работу всех элементов в целом. На что стоит обратить внимание, чтобы не усугубить проблему и своевременно заменить запчасть:

• начинается подтекание масла;
• в системе подачи масла заметно снижение давления.

Уровень масла внутри бака начинает стремительно падать – пора обратить внимание на прокладку.

Прокладка масляного картера двигателя одноразовая и при снятии крышки картера не подлежит повторной установке.

Как менять?

1. Первым делом установите автомобиль на яму или подъемник. Слейте масло с двигателя.
2. Снимите нижний щиток картера сцепления, отвернув для этого 3 болта, показанных на рисунке.
3. Для снятия картера отверните все 16 болтов его крепления.
4. При помощи отвертки осторожно снимите картер.
5. Теперь можно снять прокладку картера.
6. Очистите картер от остатков старой прокладки и установите новую. При этом для удобства можно использовать консистентную смазку для приклейки прокладки.
7. Залейте масло в двигатель.
