Как проверить дмрв датчик на роботоспособность

Содержание

1. Симптомы плохого массового расхода воздуха
2. Что делает датчик MAF или дмрв это что
3. Типы датчиков массового расхода воздуха
4. Что вам нужно для устранения неполадок вашего датчика MAF
5. Расположение датчика MAF
6. Процедура быстрой диагностики датчика MAF без цифрового мультиметра
7. Как проверить датчик массового расхода воздуха
8. Как проверить дмрв тестером
9. Как проверить дмрв мультиметром

Симптомы плохого массового расхода воздуха

Симптомы неисправного датчика массового расхода воздуха (MAF) могут включать:

• плохая экономия топлива
• неустойчивая производительность
• нерешительность при разгоне
• тяжелый старт
• нет запуска двигателя
• глохнет при включенной передаче
• низкая мощность двигателя
• двигатель работает в непонятном режиме



Что делает датчик MAF или дмрв это что

MAF – это датчик массового расхода воздуха (сокращенное ДМРВ), он измеряет объем и плотность воздуха, поступающего в двигатель. Некоторые также измеряют температуру воздуха, поступающего в двигатель. Компьютер использует это измерение вместе с другими входами для расчета наилучшего соотношения воздух-топливо и синхронизации зажигания в соответствии с условиями работы двигателя. На автомобиле с автоматической коробкой передач датчик MAF также может помочь в определении времени переключения.

Типы датчиков массового расхода воздуха

Хотя существует два распространенных типа MAF, с горячей проволокой и горячей пленкой, наиболее распространены типы горячей проволоки. Процедуры испытаний для устранения неисправностей датчиков с горячим проводом могут различаться в зависимости от марки автомобиля. Вы можете дополнительно разделить датчики MAF на низкочастотные, напряжения и высокочастотные типы.

В некоторых моделях автомобилей используется MAF, который передает сигнал напряжения на компьютер. Но более поздние модели могут использовать сигнал частоты напряжения.

Что вам нужно для устранения неполадок вашего датчика MAF

Независимо от вашего типа измерителя, вам нужно знать как проверить маф, общие шаги по устранению неисправностей остаются в основном одинаковыми. Если у вас есть приличный цифровой мультиметр (DMM), вы сможете проверить свой датчик массового расхода воздуха на большинстве автомобилей. Однако в некоторых случаях вам понадобится цифровой мультиметр с частотной шкалой.

В любом случае, желательно иметь руководство по ремонту автомобиля для конкретной модели, чтобы проверить правильные характеристики и тип измерителя, который используется в вашем автомобиле. Если у вас нет этого руководства, вы можете поискать его в автомагазинах или в сети интернет.

Ниже приведены общие процедуры тестирования, которые могут применяться к большинству моделей автомобилей на дорогах сегодня.

Расположение датчика MAF

Найдите MAF между коробкой воздушного фильтра и корпусом дроссельной заслонки. На некоторых моделях датчик находится внутри корпуса воздушного фильтра.

Если вам нужна помощь в поиске измеритель, получите руководство по ремонту автомобиля для конкретной марки и модели автомобиля.

Индекс
1. Процедура быстрой диагностики MAF без цифрового мультиметра
2. Как проверить
Проверка питания
Тестирование сигнала напряжения
Тестирование частотного сигнала
Тестирование горячего провода
3. Я заменил неисправный датчик MAF, но улучшения не вижу
4. Что если мой датчик исправен

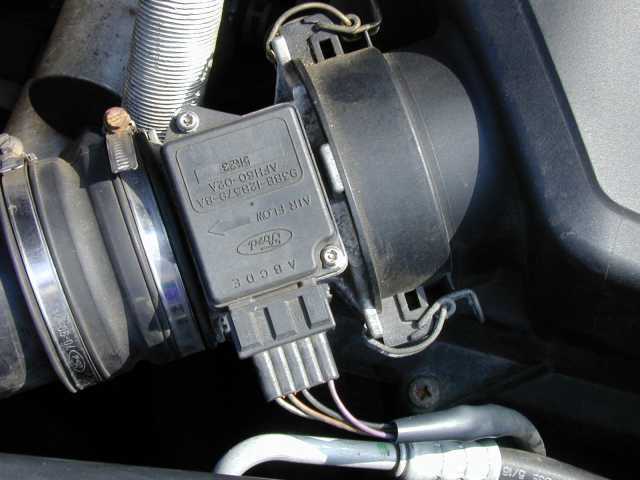

Найдите датчик MAF в узле воздушного фильтра.

Процедура быстрой диагностики датчика MAF без цифрового мультиметра

Иногда можно выполнить быструю диагностику измерителя MAF без использования какого-либо испытательного оборудования, в зависимости от конкретной неисправности датчика. Например, вы можете попробовать это, когда имеете дело с периодически возникающими проблемами с производительностью, отсутствием запуска или плохими проблемами на холостом ходу.

Если ваш автомобиль испытывал периодические неисправности или проблемы с холостым ходом:

1. Включите стояночный тормоз.
2. Установите трансмиссию на парковочную (автоматическая) или нейтральная (ручная).
3. Запустите двигатель и дайте ему поработать на холостом ходу.
4. Откройте капот.
5. Слегка постучите по MAF ручкой отвертки.
   • Если двигатель глохнет, на холостом ходу нарушается или на холостом ходу становится лучше, MAF, вероятно, неисправен.



Если двигатель не запускается или плохо работает:

1. Откройте капот.
2. Отсоедините электрический разъем MAF.
3. Включите стояночный тормоз.
4. Установите трансмиссию на парковочную (автоматическая) или нейтральная (ручная).
5. Попробуйте запустить Enigne.
   • Если двигатель запускается или улучшается работа на холостом ходу, замените датчик MAF.



На некоторых моделях транспортных средств вам необходимо использовать цифровой мультиметр, способный считывать частоты.

Как проверить датчик массового расхода воздуха

Как правило, существует три типа MAF, которые использовались в течение многих лет: низкочастотный, напряжение постоянного тока и высокочастотный тип.

Например, GM использовал измеритель MAF низкочастотного типа в 1988 году и более старые модели. Затем он переключился на высокочастотные датчики, начиная с 1989 года. Большинство новых моделей транспортных средств также используют высокочастотные датчики.

Выполняя эти тесты, попробуйте проверить наличие сигнала напряжения, если вы знаете, что ваш датчик MAF относится к высокочастотным типам (более новая модель автомобиля), вы можете использовать вольтметр, способный измерять частоту. Если у вас старая модель автомобиля с MAF низкочастотного типа, вы можете использовать цифровой мультиметр, который может измерять скорость автомобиля (тахометр, об / мин). При необходимости обратитесь к руководству по ремонту вашего автомобиля.

Если возможно, запустите двигатель и дайте ему поработать на холостом ходу около 15 минут, чтобы он прогрелся. Затем заглушите двигатель и продолжайте следующие испытания.

Как проверить дмрв тестером

Проверка питания датчика MAF:

1. Откройте капот.
2. Отсоедините электрический разъем MAF.
3. Установите цифровой мультиметр на 20 вольт постоянного тока или автоматический диапазон.

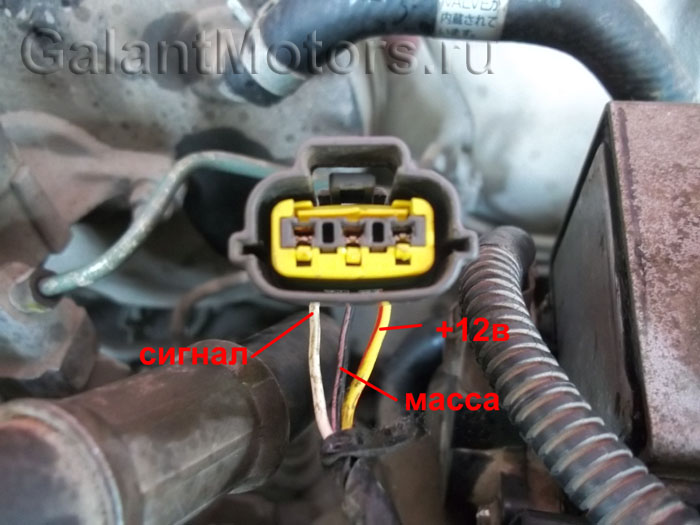

4. Подсоедините красный провод прибора к разъему B + на разъеме жгута проводов (тот, который ведет к компьютеру). Обратитесь к руководству по ремонту вашего автомобиля, чтобы определить провода, если это необходимо.
5. Подсоедините черный провод вашего измерителя к контакту заземления (-) на разъеме датчика.
6. Поверните ключ зажигания во включенное положение, но не запускайте двигатель.
7. Вы должны получить более 10 вольт или довольно близко к напряжению батареи, в противном случае проблема в цепи питания.



Проверка сигнала напряжения датчика MAF:

1. Поверните ключ зажигания в положение «Выкл.».
2. Подключите электрический разъем измерителя MAF.
3. Обратный зонд сигнального (+) провода датчика с красным проводом вашего измерителя и провод заземления (-) с черным проводом вашего измерителя.
4. Убедитесь, что провода измерительного прибора находятся вдали от движущихся компонентов двигателя.
5. Включите стояночный тормоз и установите свою трансмиссию на парковочную (автоматическая) или нейтральная (ручная).
6. Запустите двигатель и дайте ему поработать на холостом ходу.
7. Ваш счетчик должен регистрировать от 0,5 до 0,7 вольт. На некоторых моделях это начальное напряжение на холостом ходу может быть выше.
8. Слегка постучите по MAF ручкой отвертки или гаечного ключа.
   • Выходное напряжение должно оставаться стабильным.
   • Если он колеблется или двигатель пропускает зажигание или пульсирует, то внутри датчика могут быть слабые электрические соединения, которые необходимо заменить.
9. Увеличьте частоту вращения двигателя от 2500 до 3500 об / мин.
10. Выходной сигнал датчика должен плавно возрастать от 1,5 до 3,0 вольт.
    • Если показания становятся ошибочными или выходное напряжение кажется медленным, нагревательный провод или чувствительный элемент могут быть загрязнены или загрязнены.  Если проблема связана с загрязнением или загрязнением, это может указывать на плохую цепь самоочистки или реле.
    • Если от измерителя нет выходного отклика, замените его.



Как проверить дмрв мультиметром

В следующем видео показано, как быстро протестировать MAF с помощью мультиметра.

Выходные сигналы от MAF с горячей проводкой (красный) и горячей пленки (черный).

Тестирование частотного сигнала датчика MAF:

1. Поверните ключ зажигания в положение «Выкл.».
2. Подключите электрический разъем MAF
3. Установите ваш цифровой мультиметр на шкалу частот. При необходимости обратитесь к руководству пользователя вашего счетчика, чтобы подключить красный провод к соответствующему разъему на вашем счетчике.
4. Обратный зонд сигнального (+) провода датчика с красным проводом вашего измерителя и провод заземления (-) с черным проводом вашего измерителя.
5. Убедитесь, что провода измерительного прибора находятся вдали от движущихся компонентов двигателя.
6. Включите стояночный тормоз и установите свою трансмиссию на парковочную (автоматическая) или нейтральная (ручная).
7. Запустите двигатель и дайте ему поработать на холостом ходу.
8. Выходной сигнал измерителя MAF должен составлять около 30 герц (Гц).Обратитесь к руководству по ремонту вашего автомобиля для правильной спецификации для вашей конкретной модели автомобиля.
9. Слегка постучите по MAF ручкой отвертки или гаечного ключа.
   • Частота должна оставаться стабильной.
   • Если он колеблется или двигатель пропускает зажигание или пульсирует, то внутри датчика могут быть слабые электрические соединения, которые необходимо заменить.
10. Попросите помощника постепенно увеличить обороты двигателя, нажав педаль акселератора.
11. Выходная частота датчика также должна плавно возрастать. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
    • Если частота становится неустойчивой или кажется медленной, нагревательный провод или чувствительный элемент могут быть загрязнены или загрязнены.  Кроме того, проблема может указывать на плохую цепь самоочистки или реле.
    • Если от датчика нет выходного отклика, замените его.



Установите ваш цифровой мультиметр на Ом, чтобы измерить тест горячего провода MAF.

Проверка горячего провода датчика MAF:

Иногда горячий провод MAF обрывается или повреждается. Этот тест поможет вам проверить состояние этого провода.

1. Поверните ключ зажигания в положение «Выкл.».
2. Отсоедините электрический разъем MAF.
3. Установите ваш цифровой мультиметр на шкалу Ом.
4. Подключите провода измерительного прибора к контактам сигнала (+) и заземления (-) на разъеме датчика. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
5. Если горячий провод измерителя поврежден, ваш прибор зарегистрирует бесконечное сопротивление.



При замене MAF установите правильную замену для вашего приложения.

Я заменил неисправный датчик MAF, но улучшения не вижу

Если ваш MAF не прошел тесты, вам необходимо заменить датчик. Тем не менее, следует помнить об этих рекомендациях и потенциальных проблемах после установки нового датчика.

• Убедитесь, что вы установили датчик, соответствующий вашей конкретной модели автомобиля.
• Если есть какие-либо коды неисправностей, указывающие на MAF, обязательно удалите их из памяти компьютера.
• После установки нового датчика ваш двигатель может работать на холостом ходу или работать несколько неровно. Дайте время другим датчикам и исполнительным механизмам перенастроиться.
• Если возможно, замените воздушный фильтр и тщательно очистите узел воздушного фильтра.
• Убедитесь, что блок воздушного фильтра правильно подключен и нет утечек воздуха.



Даже грязный воздушный фильтр может привести к тому, что MAF отправит неисправный сигнал.

Что если мой датчик MAF исправен ?

Существует несколько потенциальных неисправностей, которые могут вызвать код неисправности даже в случае хорошего датчика MAF.  И это может сбить с толку, если вы решите заменить компоненты без предварительного тестирования.

Вот несколько указателей, которые могут помочь вам, когдаMAF хорошо работает:

• Мусор или пыль, которые мешают горячему проводу или чувствительному элементу MAF, также могут вызвать код неисправности P0101, P0102 или P0103.
• Если вы обнаружили, что нагревательный элемент загрязнен, вы можете проверить цепь самоочистки и реле на возможную неисправность. Обратитесь к инструкции по ремонту вашего автомобиля.
• Проведите визуальный осмотр проводов датчика и разъема жгута проводов на наличие загрязнений, ослабленных или поврежденных проводов.
• Проверьте воздушный фильтр на предмет засорения, корпуса фильтра и воздуховодов на наличие мусора и пыли.
• Узел воздушного фильтра и шланги должны быть правильно подсоединены и герметичны во избежание утечки воздуха. Большие зажимы должны удерживать шланги на месте и крепко.
• Проверьте дроссельную заслонку и отверстие на наличие грязи и нагара.



Другие потенциальные проблемы, которые могут вызвать код неисправности датчика MAF на некоторых конкретных моделях:

• Неисправная крышка для заливки масла
• Торчащий клапан EGR
• Утечка в вентиляционной трубе вентиляции картера
• Щуп не правильно сидит



Другие потенциальные ошибки могут вызвать ошибку, связанную с измерителем MAF P0101:

• Повреждения воздухозаборника
• Вакуумная утечка
• Засорен или неправильно установлен воздушный фильтр
• Засорен каталитический нейтрализатор



Кроме того, имейте в виду, что у датчика MAF могут возникнуть незначительные проблемы, которые невозможно обнаружить с помощью обычного вольтметра. В этом случае вам понадобится профессиональный диагностический прибор или другое чувствительное испытательное оборудование, чтобы обнаружить небольшие изменения в работе датчика или же обратиться к высококвалифицированным специалистам на станцию технического обслуживания автомобилей.

https://www.youtube.com/watch?v=Z0emkgXDytY





Как вам статья?

Как проверить ДМРВ – все способы диагностики

Мотор любого автомобиля работает в самых различных режимах. Для каждого из них нужно индивидуальное соотношение бензина и воздуха. Именно для создания этой смеси и предназначен датчик массового расхода воздуха. Сегодня вы узнаете, как проверить, но вначале, разберем его принцип действия и конструкцию, чтобы четко понимать, что вам придется делать.

Сам по себе датчик крепится в промежутке между воздушным фильтром и его патрубком. Он представляет собой проволоку протянутую по всему периметру воздушного канала, оба конца которой подключаются в бортовую сеть автомобиля. Смысл ее работы заключается в том, что на нее подается определенное напряжение и и протекающий ток нагревает проволоку. Поток воздуха, идущий по патрубку, охлаждает проволоку и ее сопротивление меняется, соответственно меняется и выходное напряжение. Причем, эта величина зависит от количества поступаемого воздуха. Таким образом, датчик посылает сигнал на ЭБУ и он производит все необходимые вычисления для поддержания стехиометрического соотношения бензина и воздуха.

Диагностика неисправностей ДМРВ

Разобравшись с принципом действия, самое время узнать, как проверить работу датчика. Предпосылками к неисправностям ДМРВ можно отнести следующие признаки:

• Первый и самый главный признак – это перевод двигателя в аварийный режим работы. На панели приборов загорается индикатор «Check Engine». Такое происходит потому, что с датчика перестает идти информация, нужная контроллеру для подачи требуемой смеси, поэтому он переводит инжектор в режим «карбюратора», когда смесь идет в строго заданном количестве.
• Неустойчивая работа двигателя при использовании режима ХХ.
• Большие или слишком малые обороты того же самого холостого хода. Одна из вытекающих аварийной работы двигателя.
• Затрудненный пуск двигателя. В некоторых случаях мотор и вовсе не запускается.
• Плохая динамика. Многие водители называют такое поведение автомобиля «тупым» разгоном.
• Большой расход топлива – тоже идет от аварийного режима двигателя.

Теперь разобравшись с признаками неисправности, самое время открыть капот и заняться проверкой датчика. Способов узнать о его состоянии достаточно и с этим может справиться любой, даже начинающий водитель.

1. Отключить датчик. Как вы уже догадались, с датчика больше не идет информация о количестве воздуха и компьютер 100% переведет мотор в аварийный режим. Попробуйте завести мотор и проехаться на автомобиле. Если динамика улучшилась, а обороты ХХ стоят в районе 1500 об/мин. Значит, датчик неисправен. Этот способ нее подходит тем, у кого мотор и с включенным датчиком перешел в аварийный режим работы, а потому нашел малое распространение. Характерен больше старых инжекторных автомобилей.

2. Прошивка контроллера. Если вы совсем недавно занимались перепрошивкой своего ЭБУ, вполне вероятно, что ПО установилось неправильно. В этом случае, можно поставить под заслонку пластину толщиной не более 1 мм. Запустите мотор, обороты должны находиться в пределах 1500 об/мин. После этого, попробуйте отключить фишку датчика и если мотор не изменит своей работы, то 100% причина именно в прошивке.

3. Профессиональный способ. Подразумевает применение мультиметра и дает точный результат замеров. Замерять можно как сопротивление, так и напряжение на проволоке датчика, однако более точный замер получается именно в втором случае.

Для этого установите переключатель вольтметра в положение 12 Вольт постоянного тока и приложите щупы к концам датчика. При этом, можно получить следующие результаты:

– 1.01-1.02 – это значит, что датчик исправен и не нуждается в замене. Причину такого поведения двигателя необходимо искать в другом месте.

– 1.04-1.05 – такой результат появляется в том, случае, когда датчик неисправен. Поэтому его необходимо заменить.

Все замеры необходимо производить при включенном зажигании. Мотор запускать не нужно, иначе показания могут сильно исказиться.

4. Косвенный метод. Подразумевает визуальную оценку работы устройства. Для этого нужно открутить хомут его крепления и снять датчик. Если внутри воздушных каналов обнаружены следы грязи или масла – то это значит, что датчик вышел из строя по этой причине. В этом случае можно попробовать его почистить, если поведение двигателя не поменялось, то переходите к другим методам проверки.

Видео – Проверяем исправность ДМРВ на ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта

Вот и все способы проверки ДМРВ. Как видите, это совсем не сложно и не занимает много времени. Таким образом, вы избавляетесь от необходимости тратить деньги на диагностику при проверке на станции технического обслуживания.

Как проверить датчик массового расхода воздуха — советы механикам по диагностике и ремонту

7 января 2021 г. 29 апреля 2022 г. 1A Auto Team 1A Авто Блог Главная

Датчик массового расхода воздуха (MAF) считывает расход воздуха, поступающего в двигатель. Неисправный датчик массового расхода воздуха может вызвать остановку двигателя, неравномерную работу двигателя и загорание индикатора проверки двигателя для кодов неисправностей, таких как код P0171. Узнайте, как проверить датчик массового расхода воздуха и как заменить неисправный датчик, воспользовавшись этими советами от наших механиков.

Признаки плохого или неисправного датчика массового расхода воздуха

• Плохая работа двигателя
• Двигатель глохнет
• Проверьте индикатор двигателя на наличие кода массового расхода воздуха

Действия, которые необходимо предпринять перед проверкой датчика массового расхода воздуха под капотом

7

Если двигатель работает с перебоями или глохнет, проверьте под капотом очевидные, плохо отсоединенные детали, которые могут быть причиной. Проверьте, не отсоединены ли провода, шланги и трубки воздухозаборника.

Проверка состояния и уровня масла

Моторное масло на полном уровне и в хорошем состоянии

Этапы проверки уровня и состояния масла

1. Извлеките масломерный щуп
2. Очистите масломерный щуп
3. Вставьте и извлеките масломерный щуп
4. Подтвердить масло находится между двумя метками
5. Проверьте состояние масла — оно должно выглядеть чистым

Осмотрите воздухозаборник и воздушный фильтр двигателя на наличие повреждений

Осмотрите клеммы электрического разъема датчика на предмет обесцвечивания или повреждений. Снимите крышку корпуса воздушного фильтра и проверьте состояние воздушного фильтра двигателя. Убедитесь, что он чистый, и при необходимости очистите воздушную камеру, так как это также может повлиять на поток воздуха.

Физический осмотр датчика массового расхода воздуха на наличие мусора

Обычный случай обнаружения мусора на проводе датчика массового расхода воздуха, который может повлиять на показания

Снимите и проверьте датчик массового расхода воздуха на наличие мусора, такого как грязь или листья. Иногда их можно найти на проводе датчика массового расхода воздуха.

Рассмотрите возможность очистки датчика массового расхода воздуха

Попробуйте очистить датчик очистителем датчика массового расхода воздуха. Следуйте инструкциям, указанным для конкретного чистящего средства.

Как проверить датчик массового расхода воздуха с помощью расширенного сканера

Потоковая передача показаний датчика массового расхода воздуха

Показания неисправного датчика массового расхода воздуха на холостом ходу

Вы можете получить показания датчика массового расхода воздуха с помощью расширенного диагностического прибора.

Подключитесь к компьютеру автомобиля и выполните потоковую передачу показаний MAF в граммах в секунду (GPS). Показания должны быть достаточно постоянными и не должны резко колебаться, а также должны быть выше при более высоких оборотах. Обычный диапазон GPS зависит от объема двигателя. Большие двигатели будут иметь более высокие показания.

Проверка показаний датчика массового расхода воздуха

Пошевелите электрический разъем и провода и посмотрите, не вызывает ли это всплеск, указывающий на неисправность датчика массового расхода воздуха.

Замените датчик массового расхода воздуха и наблюдайте за показаниями

Показания исправного датчика массового расхода воздуха на холостом ходу

Замените датчик массового расхода воздуха, если он неисправен. Сделайте еще одно показание и проверьте, правильно ли работает датчик и улучшила ли замена датчика массового расхода воздуха работу двигателя.

Самостоятельная замена датчика массового расхода воздуха

Ознакомьтесь с обучающими видеороликами 1A Auto и узнайте, как самостоятельно заменить неисправный или грязный датчик массового расхода воздуха с помощью видеороликов по ремонту для многих марок и моделей.

Общие шаги по замене датчика массового расхода воздуха

1. Отсоедините электрический разъем

   Нажмите на язычок и отсоедините разъем от датчика массового расхода воздуха

2. Снимите винты

   Ослабьте и удалите винты датчика массового расхода воздуха

4. 9008 Снимите датчик массового расхода воздуха 5 Датчик массового расхода воздуха

5. Установите новый датчик массового расхода воздуха

   Вставьте датчик массового расхода воздуха на место

6. Затяните датчик массового расхода воздуха

   Затяните винты на новом датчике массового расхода воздуха

7. Подключите электрический разъем

   Подключите электрический разъем к датчику MAF

Связанные детали

• Сенсор по потоку воздуха
• EMISSION и SENSORS
• SENTAR
• AIRAKES
• HOUD
SENTOR.
• Воздушные фильтры
• Шланги воздухозаборника
• Датчик температуры воздуха на впуске

Связанное содержимое

• Как исправить ошибку P0171, код
• Как проверить датчик MAP
• Что такое датчик MAP и что делает датчик MAP?
• Датчики MAP, MAF и IAT
• Короткий плунжер и датчики. Системы забора холодного воздуха

Краткое описание

Диагностика датчика массового расхода воздуха (MAF)

Как это работает

Датчик массового расхода воздуха (MAF) стал стандартной частью большинства двигателей и устанавливается в потоке всасываемого воздуха сразу за воздушным фильтром. Он измеряет количество воздуха (объем) во впускном потоке с помощью тонкой проволоки, установленной в воздушном потоке. Этот провод нагревается MAF с заранее рассчитанным значением напряжения/тока. Тепло, выделяемое горячей проволокой, уменьшается по мере того, как всасываемый воздух обтекает ее.

Чем больше воздуха, тем больше потери тепла.

Таким образом, электрический ток, подаваемый на нагретую проволоку, изменяется в зависимости от температуры нагретой проволоки по мере увеличения потока воздуха. Модуль ECM обнаруживает это изменение расхода воздуха по изменению тока и напряжения.

Симптомы неисправности MAF

Можно подумать, что служебная лампа будет первым признаком проблемы, но бывают случаи, когда возникает проблема с MAF, и служебная лампочка не загорается.

Плохой холостой ход, потеря производительности, низкая производительность и даже остановка двигателя — все это связано с неисправностью датчика массового расхода воздуха. Еще одним индикатором является увеличение (а иногда и уменьшение) процента короткой корректировки подачи топлива (SFT).

Неисправность MAF Причины

Загрязнение горячей проволоки MAF является основной причиной неисправности. Сам воздух, даже после того, как он прошел через совершенно хороший, чистый воздушный фильтр, все еще не такой уж чистый. Со временем накопление грязи замедлит реакцию воздуха, что повлияет на текущий расход счетчика. В некоторых случаях помогает очистка ДМРВ, но замена все же лучший вариант.

Другие причины отказа:

• Неисправные электрические соединения

• Датчик поврежден в результате столкновения

• Неисправность проводки

• Неисправность PCM

Все это можно определить при диагностике проблемы.

Диагностика сканера

Сканер с функциями PID является хорошим методом диагностики проблемы. Вместо того, чтобы сразу переходить к чтению кода, потому что его может и не быть, я предпочитаю смотреть на SFT и PID MAF.

Пример автомобиля: Nissan Versa 2010 года, неровный холостой ход, без кодов.

При стоянке автомобиля, выключенном кондиционере и прогретом двигателе (без других нагрузок на двигатель) граммы холостого хода м/с должны составлять 1,0–4,0 грамма; при 2500 об/мин значение должно составлять 4,0 – 10,0 грамм м/с. Знание этих значений и просмотр значений PID должно дать вам представление о состоянии MAF.

Такую же проверку PID можно выполнить на любом транспортном средстве, если у вас есть спецификации, но что, если у вас их нет?

Диагностика массового расхода воздуха с помощью мультиметра

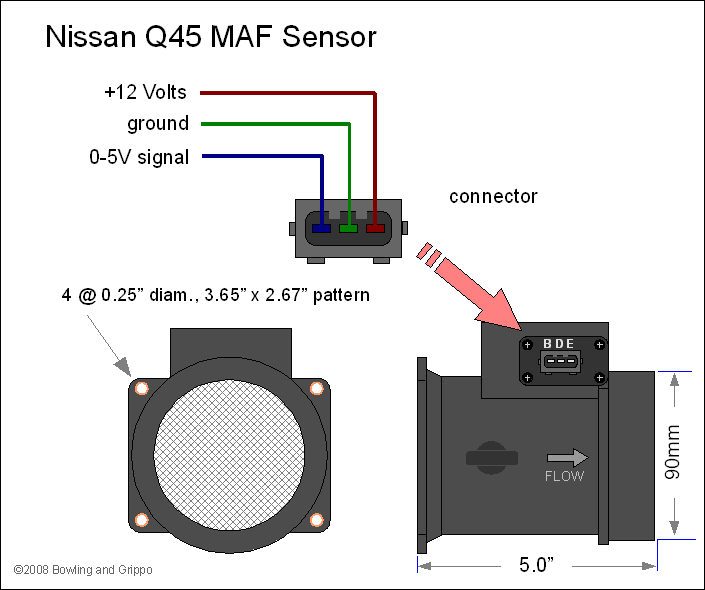

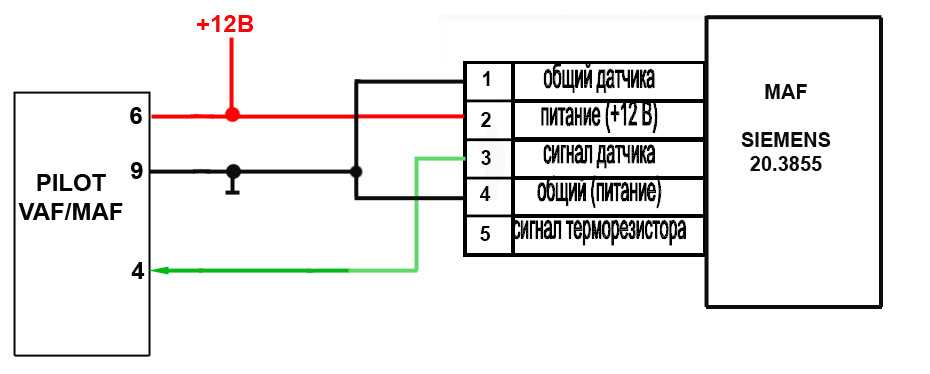

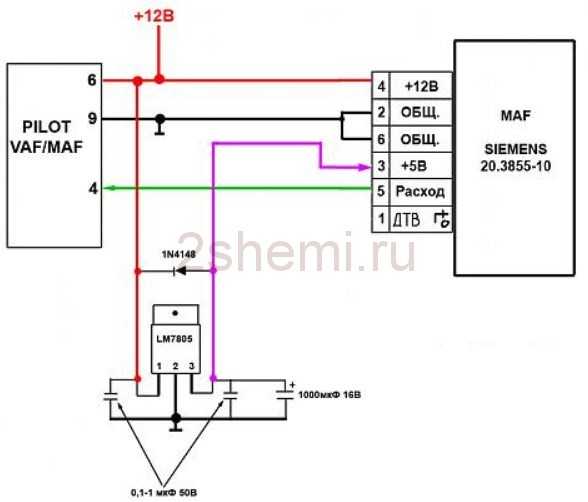

В основном все датчики массового расхода воздуха имеют четыре провода.

• Напряжение аккумуляторной батареи 12–14 В

• Заземляющий провод

• Опорное напряжение 5 В от PCM

• Обратный сигнал на PCM

встроен в корпус ДМРВ.

Три из этих основных четырех проводов можно проверить без особых

простых мультиметров. Настоящим ключом к тестированию с помощью мультиметра является обратный провод сигнала. Это будет легко обнаружить, потому что обратное напряжение будет меньше 5 В (или лучше). Если вы проверите другие провода, связанные с MAF, и увидите еще одно опорное напряжение 5 В и обратное напряжение, это будет датчик температуры впускного воздуха. Мы разберемся с ними через минуту.

Мгновенный тест MAF

Вам понадобится еще одна вещь, чтобы проверить это немного дальше: не просто мультиметр

, а мультиметр с функцией «минимум-макс». Эта функция мультиметра позволит вам записывать показания напряжения в течение короткого времени. (Для этого тоже можно использовать осциллограф, но давайте не будем усложнять.)

Подсоедините провода мин./макс. измерителя — один к хорошему заземлению, а другой к обратному проводу. Затем, как можно быстрее, резко нажмите педаль газа в пол один раз, и только один раз. Если это

подключены правильно, и вы находитесь на правильном обратном проводе, вы должны увидеть увеличение на счетчике более или чуть выше 4 В. Если нет, предполагая, что вы используете MAF с более чем 4 выводами, попробуйте другой вывод опорного напряжения. После всего этого, если вы по-прежнему не видите на метре увеличения более 4 В, этот MAF, безусловно, плохой.
