Маф датчик: Что такое датчик маф? Причины, почему и что делать? Ответы и решение представителями СТО «ГАРАЖ»

как он работает, симптомы, проблемы, тестирование

Датчик массового расхода воздуха (MAF) является одним из ключевых компонентов электронной системы впрыска топлива в вашем автомобиле. Он установлен между воздушным фильтром и впускным коллектором двигателя. Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель, или расход воздуха .

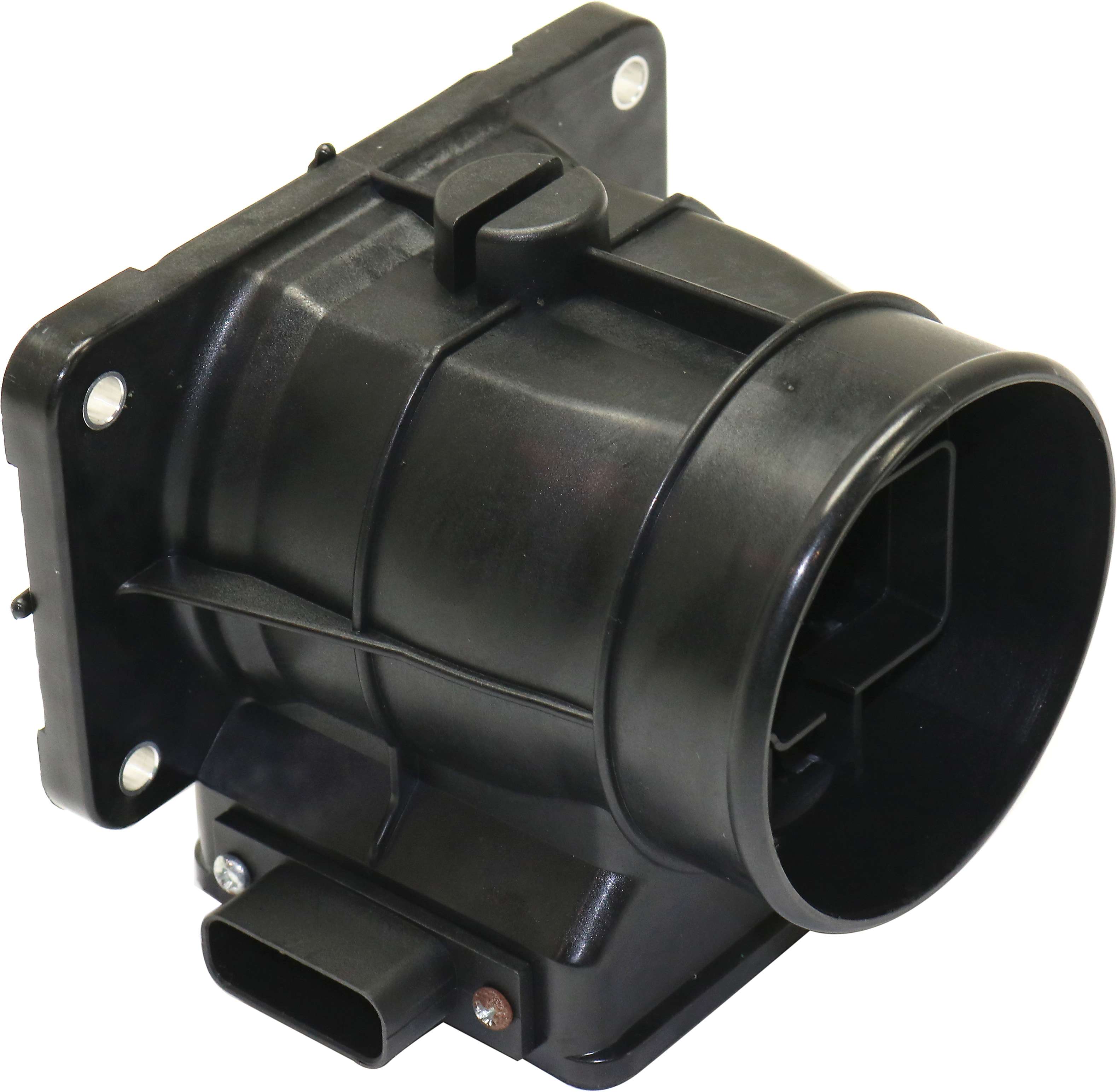

Датчик массового расхода воздуха (MAF)
В современных автомобилях датчик температуры воздуха на впуске встроен в датчик массового расхода воздуха. Существует несколько типов датчиков расхода воздуха, однако в современных автомобилях используется горячий провод. Посмотрим, как это работает.
Как работает датчик потока воздуха с горячей проволокой
Датчик массового расхода воздуха с горячей проволокой имеет небольшой электрический провод (горячий провод). Датчик температуры, установленный рядом с горячим проводом, измеряет температуру воздуха возле горячего провода.

датчик расхода воздуха Тойота

датчик расхода воздуха BOSCH

Когда двигатель работает на холостом ходу, вокруг горячего провода течет небольшое количество воздуха, поэтому для поддержания горячего провода требуется очень низкий электрический ток. Когда вы нажимаете на газ, дроссель открывается, позволяя большему количеству воздуха проходить через горячий провод. Проходящий воздух охлаждает провод.Чем больше воздуха протекает по проводу, тем больше электрического тока требуется для его поддержания в горячем состоянии. Электрический ток пропорционален количеству воздушного потока. Небольшой электронный чип, установленный внутри датчика воздушного потока, преобразует электрический ток в цифровой сигнал и отправляет его на компьютер двигателя (PCM). PCM использует сигнал воздушного потока для расчета количества впрыскиваемого топлива. Цель состоит в том, чтобы поддерживать соотношение воздух / топливо на оптимальном уровне.

Кроме того, PCM использует показания воздушного потока для определения точек переключения автоматической коробки передач. Если датчик потока воздуха не работает должным образом, автоматическая коробка передач также может переключаться по-другому.
Проблемы с датчиком массового расхода воздуха
Проблемы с датчиками массового расхода воздуха распространены во многих автомобилях, включая BMW, GM, Volkswagen, Mazda, Toyota, Nissan и других марок. Чувствительный элемент может быть загрязнен или поврежден.
Например, в некоторых двигателях неисправность датчика массового расхода воздуха приводит к тому, что двигатель глохнет сразу после запуска, происходит это потому что неисправный датчик показывает неправильное количество воздуха прошедшего через воздушный фильтр и это приводит к неправильному дозированию топлива. Топливная смесь оказывается чрезмерно обогащена или обеднена и двигатель глохнет.
Неправильно установленный или сломанный воздушный фильтр может привести к более быстрому выходу из строя датчика воздушного потока (встречалось на Субару и Ниссанах). Чрезмерное промывание моющегося воздушного фильтра также может вызвать проблемы с датчиком воздушного потока.

Симптомы плохого массового датчика расхода воздуха
Загрязненный или неисправный датчик массового расхода воздуха не может правильно измерить величину расхода воздуха. Это приводит к тому, что компьютер двигателя неправильно рассчитывает количество впрыскиваемого топлива. В результате плохой датчик массового расхода воздуха вызывает различные проблемы с управляемостью, в том числе отсутствие запуска, остановка двигателя, отсутствие мощности и недостаточное ускорение. Кроме того, неисправный датчик массового расхода воздуха может вызвать загорание индикатора Check Engine или Service Engine Soon .

Проблема с датчиком воздушного потока может также изменить схему переключения передач автоматической коробки передач.

Когда сигнал датчика воздушного потока отличается от ожидаемого диапазона, PCM регистрирует неисправность и сохраняет соответствующий код неисправности, включая индикатор «проверь двигатель» на приборной панели. Этот код неисправности можно получить с помощью диагностического прибора. Следующие коды неисправностей обычно связаны с датчиком массового расхода воздуха:
P0100 — Неисправность цепи сигнала датчика расхода воздуха
P0101 — Диапазон / рабочие характеристики массового расхода воздуха
P0102 — низкий уровень сигнала датчика расхода воздуха
P0103 — высокий уровень сигнала датчика расхода воздуха
P0104 — прерывистый сигнал датчика расхода воздуха
Коды неисправностей P0171 System Too Lean ( ряд 1) и P0174 System Too Lean (ряд 2) также часто вызываются плохим или загрязненным датчиком массового расхода воздуха.
Как тестируется датчик массового расхода воздуха
В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора. Мы измеряем показания расхода воздуха на различных оборотах у проверяемого датчика и сравниваем с показаниями заведомо исправного MAF sensora. Показания датчика массового расхода воздуха измеряются на холостом ходу, 1000 об / мин, 2000 об / мин и 3000 об / мин. Датчик потока загрязненного или плохого датчика в большинстве случаев будет показывать более низкие показания потока воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие показания. Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объема двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также может привести к снижению показаний датчика воздушного потока. Утечки вакуума также влияют на показания датчика воздушного потока. Вот почему механики используют хорошо известный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например можно использовать бесплатное приложение Torque для измерения показаний датчика массового расхода воздуха на разных оборотах.

Чтобы использовать любое телефонное приложение, которое подключается к вашему автомобилю, вам понадобится адаптер Bluetooth, который подключается к разъему OBD.

Иногда плохое электрическое соединение в разъеме датчика расхода воздуха также может привести к тому, что показания расхода воздуха окажутся вне допустимого диапазона. По этой причине клеммы разъема датчика воздушного потока, а также проводку необходимо тщательно осмотреть.

Часто, если воздушный фильтр не установлен должным образом или коробка воздушного фильтра не закрыта, часть мусора может засосаться в датчик массового расхода воздуха  и вызывать проблемы. Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменен.
Замена датчика расхода воздуха
Если датчик потока воздуха неисправен, его необходимо заменить. Это довольно простая работа. Если датчик загрязнен, ваш механик может предложить очистить его (очистка датчика воздушного потока — деликатная процедура) в качестве временного решения; иногда это может помочь. При замене датчика массового расхода воздуха убедитесь, что воздушный фильтр установлен правильно.



как он работает, симптомы, проблемы, проверка

Главная » ВИКИ » Датчик массового расхода воздуха (ДМРВ) — как он работает, симптомы, проблемы, проверка

На чтение 7 мин Просмотров 38.3к. Опубликовано 28.03.2020 Обновлено 07.05.2023

Датчик массового расхода воздуха (ДМРВ или MAF) является одним из ключевых компонентов электронной системы впрыска топлива в автомобиле. Он установлен между воздушным фильтром и впускным коллектором двигателя. ДМРВ измеряет количество воздуха, поступающего в двигатель, или расход воздуха.

В современных автомобилях в ДМРВ встроен датчик температуры всасываемого воздуха. Существует несколько типов датчиков расхода воздуха, однако в современных автомобилях используется датчик с термосопротивлением.

Содержание

Как работает ДМРВ

В датчике массового расхода воздуха есть небольшой провод — термосопротивление, который электрически нагревается. Рядом с измерительным элементом установлен датчик температуры, который измеряет температуру воздуха возле термосопротивления.

Когда двигатель работает на холостом ходу, через измерительный элемент проходит небольшое количество воздуха, поэтому для поддержания температуры термосопротивления требуется очень низкий электрический ток.

Когда вы нажимаете на газ, дроссель открывается, позволяя бОльшему количеству воздуха проходить через измерительный элемент. Проходящий воздух охлаждает термосопротивление.

Чем больше воздуха проходит через провод, тем больше электрического тока необходимо для поддержания его в горячем состоянии. Величина тока пропорциональна воздушному потоку.

Небольшой электронный чип, установленный внутри ДМРВ, преобразует электрический ток в цифровой сигнал и отправляет его на блок управления двигателя (ЭБУ).

Контроллер использует сигнал воздушного потока для расчета количества впрыскиваемого топлива. Цель состоит в том, чтобы поддерживать соотношение воздух / топливо на оптимальном уровне.

Кроме того, ЭБУ использует показания расхода воздуха для определения моментов переключения автоматической коробки передач. Если ДМРВ не работает должным образом, АКПП также может переключаться неправильно.

Проблемы с датчиком массового расхода воздуха

Проблемы с ДМРВ распространены во многих автомобилях, включая BMW, GM, Volkswagen, Mazda, Toyota, Nissan и др. Чувствительный элемент может быть загрязнен или поврежден.

Например, в некоторых двигателях Mazda Skyactiv неисправный датчик массового расхода воздуха может привести к тому, что двигатель будет проворачиваться, но не заводиться.

Неправильно установленный или загрязнённый воздушный фильтр может привести к более быстрому выходу из строя датчика расхода воздуха. Чрезмерное замачивание моющегося воздушного фильтра также может вызвать проблемы с ДМРВ.

Симптомы неисправного ДМРВ

Загрязненный или неисправный датчик массового расхода воздуха не может правильно измерить расход воздуха.

Это приводит к тому, что компьютер двигателя неправильно рассчитывает количество впрыскиваемого топлива.

В результате плохой датчик массового расхода воздуха вызывает различные проблемы, в том числе незапуск, остановку двигателя, снижение мощности и плохое ускорение. Кроме того, неисправный ДМРВ может вызвать загорание индикатора Check Engine.

Проблема с MAF также может изменить настройку переключения передач АКПП.

Когда сигнал датчика расхода воздуха отличается от ожидаемого диапазона, ЭБУ регистрирует неисправность и сохраняет соответствующий код ошибки, включая индикатор «Check Engine» на приборной панели.

Этот код неисправности можно получить с помощью диагностического сканера или адаптера ELM327 с программой Torque. Обычно с датчиком массового расхода воздуха связаны следующие коды ошибок:

• P0100 — ДМРВ, неисправность цепи;
• P0101 — ДМРВ, диапазон / производительность;
• P0102 — ДМРВ, низкий уровень сигнала;
• P0103 — ДМРВ, высокий уровень сигнала;
• P0104 — ДМРВ, прерывистый сигнал.

Коды неисправностей P0171 — слишком бедная смесь, блок 1 и P0174 — слишком бедная смесь, блок 2 также часто вызваны неисправным или загрязненным датчиком массового расхода воздуха.

Как проверять ДМРВ

В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.

Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.

Показания датчика массового расхода воздуха измеряются на холостом ходу, на 1000 об / мин, 2000 об / мин и 3000 об / мин.

Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.

Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.

Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.

Этот датчик исправный.

Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.

Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.

Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.

Проверка ДМРВ мультиметром

Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.

Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.

Распиновка ДМРВ:

1. Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
2. Серо-белый — выход напряжения питания датчиков;
3. Зелёный — заземление;
4. Розово-чёрный — к главному реле.

Цвета проводов могут меняться, но их расположение остается неизменным.

Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.

Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.

Напряжение на выходе нового датчика 0,996 — 1,01 вольта.

В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Напряжение ДМРВ:

• от 1,01 до 1,02 — хорошее состояние датчика;
• от 1,02 до 1,03 — неплохое состояние;
• от 1,03 до 1,04 — ресурс ДМРВ на исходе;
• от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
• 1,05 и выше — пора заменить ДМРВ.

Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.

Чистка ДМРВ

Если датчик загрязнен, можно попробовать очистить его. Чистка датчика массового расхода воздуха — деликатная процедура и может использоваться в качестве временного решения. Иногда это может помочь.

Что нельзя делать

Нельзя продувать датчик воздухом из компрессора. Можно оборвать проводники от кристалла к плате. Они очень тонкие (ок. 0,01мм) и мягкие. Закреплены гелеобразным компаундом, который растворяется лёгкими растворителями, и деформируется сильным потоком воздуха. Т. е. дунув компрессором, можно сдуть компаунд и оторвать проводники.

Для промывки нельзя использовать кетоны и эфиры. По трём причинам:

1. Они растворяют компаунд.
2. При высыхании очень сильно охлаждают кристалл. Он может лопнуть, треснуть.
3. Растворяют «маску» на кристалле.

Нельзя:

• лазить в измерительный элемент спичками, зубочистками, ватными палочками и пр.;
• промывать всякими средствами типа Wynn’s;
• не использовать очистители карбюратора «Абро», «Hi-Gear» и т. п.;
• не использовать аэрозоли с ацетоном, этиловым эфиром.

Использование очистителя ДМРВ

Для промывки датчика массового расхода воздуха лучше использовать специальный аэрозольный очиститель ДМРВ, например, LIQUI MOLY (арт. 8044) или KERRY (арт. KR9091).

Для этого необходимо снять датчик, по-возможности открутить измерительный элемент и распылить на него очиститель. В зависимости от загрязнений, повторить процедуру несколько раз. Дать высохнуть.



Замена датчика расхода воздуха

Если ДМРВ неисправен, его необходимо заменить. Это довольно просто. Деталь стоит от 50 до 350 долларов.

При замене датчика массового расхода воздуха убедитесь, что воздушный фильтр установлен правильно.

Как продлить жизнь ДМРВ

• Своевременная замена воздушного фильтра.
• Корпус воздушного фильтра должен быть всегда чистым.
• Не использовать спортивные (нулевого сопротивления) воздушные фильтры.
• Ограничить использование пропитанных воздушных фильтров.

Понятие о ваших датчиках: Датчик массового расхода воздуха

Полное название Датчик массового расхода воздуха, он более известен как датчик массового расхода воздуха, расходомер воздуха или иногда просто MAF. Хотя у него может быть много названий, он отвечает только за одну, но очень важную работу: измерение количества воздуха, поступающего двигатель. ECU или PCM затем используют эту информацию для расчета правильного количества топлива, необходимого для оптимального соотношения воздух-топливо. Конечно, без этой информации ЭБУ не сможет точно управлять впрыском топлива, что приведет к двигатель, который либо будет работать на холостом ходу грубо, либо, что еще хуже, не будет вообще. Поскольку ряд других деталей, таких как неисправные свечи зажигания, провода, форсунки и т. д., могут отражать эти симптомы, неисправность датчика массового расхода воздуха может быть трудно диагностировать. Тем не менее, с некоторыми экспертными советами от производителя оригинального оборудования Delphi Technologies, вы узнаете, что вызывает это, на что обращать внимание и, что особенно важно, как заменить его в случае отказа.

Как работает датчик массового расхода воздуха?

Установленные во впускной трубе между корпусом воздушного фильтра и впускным коллектором, большинство датчиков массового расхода воздуха работают по принципу горячей проволоки.

Проще говоря, MAF имеет два измерительных провода. Один нагревается электрическим током, другой нет. Когда воздух проходит через нагретый провод, он остывает. Когда разница температур между двумя чувствительными проводами изменяется, датчик массового расхода воздуха автоматически увеличивает или уменьшает ток на нагретый провод для компенсации. Затем ток изменяется на частоту или напряжение, которое отправляется на ECU и интерпретируется как поток воздуха. Соответственно регулируется количество воздуха, поступающего в двигатель.

Почему датчики массового расхода воздуха выходят из строя?

Поскольку датчик массового расхода воздуха отвечает за измерение расхода воздуха в двигатель, через них проходит много воздуха. Фактически, на каждый литр израсходованного топлива через двигатель может пройти более 9000 литров воздуха. Это много воздуха! И с этим приходит потенциал для большого загрязнения. Пыль, грязь и другой мусор могут попасть в датчик и являются одной из основных причин отказа MAF.

Такое загрязнение может произойти уже через 18 000-25 000 миль, в зависимости от модели автомобиля. Например, на небольших или компактных автомобилях датчик массового расхода воздуха может засориться быстрее, так как он расположен в моторном отсеке меньшего размера и подвергается большему риску в критических зонах. (потоки паров масла и продукты сгорания). В этом случае замена становится эквивалентом обслуживания с длительным сливом масла… это почти становится сервисным ремонтом.

К другим частым неисправностям относятся:

• Неисправность контактов в электрических соединениях.
• Поврежденные измерительные элементы
• Механические повреждения в результате вибрации или аварии
• Смещение измерительного элемента (превышение измерительной рамки)

На что обратить внимание при выходе из строя датчика массового расхода воздуха?

При выходе из строя датчика массового расхода воздуха двигатель не будет знать, какое количество топлива необходимо добавить, что приводит к нескольким общим признакам:

• Индикатор проверки двигателя: Как и в случае большинства компонентов управления двигателем, проблема с датчиком массового расхода воздуха часто вызывает загорание индикатора проверки двигателя.
• Двигатель работает на обогащенной смеси на холостом ходу или на обедненной смеси под нагрузкой: обычно это указывает на загрязненный провод.
• Двигатель работает на обогащенной или обедненной смеси: вызвано тем, что MAF постоянно неправильно сообщает о потоке воздуха в двигатель — для подтверждения этого потребуется диагностическая процедура.
• Грубый холостой ход или остановки: неисправный датчик массового расхода воздуха не будет отправлять информацию о воздушном потоке в ECU, что мешает ему точно контролировать подачу топлива.
• Чрезмерная вибрация в неподвижном состоянии.
• Обороты заметно меняются без участия водителя.

Поиск и устранение неисправностей датчика массового расхода воздуха

Чтобы определить источник неисправности датчика массового расхода воздуха, выполните следующие действия:

• Проведите электронный тест датчика массового расхода воздуха и считайте все коды неисправностей с помощью диагностического прибора.
• Проверьте разъем на правильную посадку и хороший контакт.
• Проверить датчик массового расхода воздуха и измерительные элементы на наличие повреждений.
• Проверить подачу напряжения при включенном зажигании (необходима электрическая схема с назначением контактов). Ссылка значение: 7,5-14 В.
• Проверьте выходное напряжение или частоту при работающем двигателе (необходима электрическая схема с назначением контактов). Ссылка значение: 0,5 В соотв. 0 – 12.000 Гц.
• Проверить соединительные кабели между снятым разъемом блока управления и разъемом датчика на предмет передачи (необходима электрическая схема для определения боли). Ссылка значение: ок. 0 Ом.

Общие коды неисправностей

Общие коды неисправностей и причины включают:

• P0100: Неисправность цепи MAF
• P0101: Диапазон/функционирование цепи MAF
• P0102: Цепь массового расхода воздуха, низкий входной сигнал
• P0103: Цепь массового расхода воздуха, высокий входной сигнал
• P0104: Цепь массового расхода воздуха, перемежающийся сигнал Система слишком обеднена (ряд 1) и система P0174 слишком обеднена (ряд 2) также часто вызваны неисправным или загрязненным датчиком массового расхода воздуха.

Как заменить неисправный датчик массового расхода воздуха?

После того, как вы определили, что датчик массового расхода воздуха может быть неисправен, рекомендуется выполнить следующие простые шаги:

• Для начала подключите диагностический прибор к вашему автомобилю. Выберите правильную марку, модель, год и код двигателя автомобиля, над которым вы работаете. Запишите коды неисправностей и проверьте параметры оперативных данных для датчика массового расхода воздуха. Затем выйдите из диагностического ПО и выключите зажигание.
• Вам также необходимо проверить питание, заземление и проводку. Подключить осциллограф. В идеале следует использовать размыкающий провод, чтобы предотвратить прокол изоляции проводки и возникновение проблем с проводкой в ​​будущем. Чтобы получить показания, нажмите дроссельную заслонку открывайте и наблюдайте за рисунком.
• После того, как будет установлено, что датчик массового расхода воздуха неисправен, его необходимо заменить.
  Снимите разъем, а затем крепежные винты. Далее извлеките датчик из его корпуса.
• Осмотрите расходомерную трубку, чтобы убедиться в отсутствии трещин в пластиковом корпусе. Если они есть, вам нужно будет заменить весь блок, а не только датчик. Если на расходомерной трубке нет трещин, можно заменить только сенсорный датчик.
• Помните, что важно обращаться только с разъемом датчика. Никогда не прикасайтесь к электронике, так как это может повредить зонд датчика.
• Осторожно вставьте новый зонд датчика в расходомерную трубку, затем затяните крепления и замените разъем.
• Снова подсоедините диагностический комплект и удалите все коды неисправностей. Запустите двигатель и повторно проверьте наличие новых кодов неисправностей. Выйдите из диагностического ПО и выключите зажигание. Наконец, убедитесь, что индикатор проверки двигателя погас, затем провести дорожное испытание.

как это работает, проблемы, тестирование

Обновлено: 13 сентября 2021

В начале 2000-х годов традиционные кислородные датчики уступили место более точным датчикам соотношения воздух-топливо, хотя их до сих пор называют «кислородными датчиками» или кислородными датчиками.

Датчик соотношения воздух-топливо (A/F)

Датчик соотношения воздух-топливо (A/F) измеряет содержание кислорода в выхлопных газах в более широком диапазоне. Он также известен как «широкополосный лямбда-зонд» или «лямбда-зонд».

Датчик состава топливовоздушной смеси устанавливается в выпускном коллекторе или в передней выхлопной трубе перед каталитическим нейтрализатором. Его также можно назвать «передним датчиком O2». Работа датчика состава топливовоздушной смеси заключается в измерении содержания кислорода в выхлопных газах и обеспечении обратной связи с компьютером двигателя (PCM). Основываясь на сигнале датчика соотношения воздух-топливо, компьютер регулирует соотношение воздуха и топлива, чтобы поддерживать его на оптимальном уровне, который составляет примерно 14,7:1 или 14,7 частей воздуха на 1 часть топлива.

Проблемы с датчиком состава топливовоздушной смеси

Проблемы с датчиками состава топливовоздушной смеси распространены. Часто датчик загрязняется или просто выходит из строя. В некоторых автомобилях нагревательный элемент внутри датчика может перестать работать, что приведет к неисправности. Например, во многих автомобилях Toyota и Honda код P0135 может быть вызван неисправностью нагревательного элемента внутри датчика. Посмотрите, как проверяется нагревательный элемент датчика A/F в этой статье: код P0135.

В некоторых автомобилях проводка датчика может закоротиться после трения о металлические детали. Например, в более старых моделях Mazda 3 провод датчика может тереться о кронштейн и замыкаться, вызывая код P0131. Когда компьютер двигателя обнаруживает, что сигнал датчика состава топливовоздушной смеси выходит за пределы ожидаемого диапазона, загорается индикатор проверки двигателя.

Наиболее распространенными кодами неисправности OBDII, связанными с датчиком состава топливовоздушной смеси, являются P0131, P0134, P0135, P0133, P0031 и P1135. Есть какие-нибудь симптомы, кроме лампочки Check Engine? В некоторых автомобилях вы можете заметить снижение расхода топлива или некоторые проблемы с управляемостью.

Диагностика датчика состава топливовоздушной смеси

Датчик состава топливовоздушной смеси диагностируется в соответствии с установленной производителем процедурой поиска и устранения неисправностей для установленного кода неисправности. Первым шагом является проверка соответствующих бюллетеней технического обслуживания (TSB). Проводку и разъем датчика необходимо проверить на наличие повреждений, коррозии, ослабленных контактов и т. д.

Проверка датчика состава топливовоздушной смеси с помощью диагностического прибора.

Затем, в зависимости от кода неисправности, необходимо проверить сигнал датчика с помощью диагностического прибора. Например, посмотрите на эту диаграмму сигнала датчика соотношения воздух-топливо на сканирующем приборе: когда двигатель набирает обороты, сигнал переходит на «богатый», затем, когда обороты падают и подача топлива прекращается, датчик показывает «обеднение». После этого сигнал возвращается в норму. Этот датчик топливовоздушной смеси работает правильно.

Часто датчик может работать неправильно во время проверки. В этом случае ваш механик может порекомендовать заменить датчик состава топливовоздушной смеси, чтобы исключить возможность возникновения перемежающейся неисправности.

Задний кислородный датчик

Схема заднего (нижнего) кислородного датчика

Задний или нижний кислородный датчик установлен в выхлопе после каталитического нейтрализатора. Он измеряет количество кислорода в выхлопных газах, выходящих из каталитического нейтрализатора. Сигнал заднего кислородного датчика используется для контроля эффективности каталитического нейтрализатора. Подробнее: Катализатор: проблемы, варианты замены.

Компьютер двигателя или PCM постоянно сравнивает сигналы переднего и заднего кислородных датчиков (см. схему). Основываясь на двух сигналах, PCM определяет, насколько хорошо каталитический нейтрализатор выполняет свою работу. Если каталитический нейтрализатор выходит из строя, PCM включает индикатор «Проверить двигатель», чтобы сообщить вам об этом.
Задний кислородный датчик можно проверить с помощью сканирующего прибора или лабораторного эндоскопа.

Идентификация датчика состава топливовоздушной смеси/кислорода

Перед каталитическим нейтрализатором устанавливается передний кислородный датчик или датчик состава топливовоздушной смеси; он называется «восходящим потоком» или «датчиком 1».
Задний лямбда-зонд, установленный после каталитического нейтрализатора, называется «нижепо потоку» или датчиком 2.
Типичный рядный 4-цилиндровый двигатель имеет только один ряд (ряд 1). Поэтому в рядном 4-цилиндровом двигателе термин «ряд 1, датчик 1» просто относится к переднему кислородному датчику. «Ряд 1, датчик 2» — это задний кислородный датчик.

Как правило, ряд двигателей, который
содержит цилиндр 1, называется ряд 1

Двигатель V6 или V8 имеет два ряда (или две части этого “V”). Обычно банк, содержащий цилиндр номер 1, называется «Банк 1».

Различные производители автомобилей определяют ряд 1 и ряд 2 по-разному. Чтобы узнать, какой банк 1 и какой банк 2 в вашем автомобиле, вы можете найти его в руководстве по ремонту или вы можете использовать Google, указав год, марку, модель и объем двигателя вашего автомобиля. Например, согласно бюллетеню Toyota TSB-0398-09 , в автомобилях V6 Camry, Highlander, Avalon, Sienna и Solara ряд 1 сзади, ряд 2 спереди. Точно так же в V6 2003-2008 Mazda 6 или V6 Mazda Tribute ряд 1 находится сзади, ряд 2 – спереди. В Nissan Maxima 2003 года ряд 1 находится сзади, ряд 2 — спереди.

Замена датчика соотношения воздух-топливо/кислорода

В большинстве автомобилей замена кислородного датчика является довольно простой задачей, если к ней трудно получить доступ. В ремонтной мастерской замена кислородного датчика стоит от 50 до 250 долларов (только работа).

Реклама

Если вы хотите заменить лямбда-зонд самостоятельно, при наличии некоторых навыков и руководства по ремонту, это не так сложно, но может понадобиться специальная головка для лямбда-зонда (на фото ниже).
