Лампа заднего – советы по выбору, возможные неполадки, порядок замены, отзывы

советы по выбору, возможные неполадки, порядок замены, отзывы

Для автомобиля оптика играет важнейшую роль, точнее для безопасности его хозяина. От ее рабочей способности зависит комфорт передвижения днем и ночью. С помощью задних огней автовладельцы, тянущиеся вереницей друг за другом, сообщают о намерении выполнить движение назад.

При возникновении поломок остро встает вопрос, как поменять лампы заднего хода на своем автомобиле? Секреты успешной замены раскроем далее.

Немного о целесообразности монтажа задних огней

Без движения назад невозможно представить перемещение на транспортном средстве. Для обеспечения полной безопасности при дождливом настроении природы, тумане или в ночное время обычными уличными приборами не обойтись. Лампы заднего хода должны работать с максимальной отдачей. Главным требованием, предъявляемым разными погодными условиями и водителями, является исправность осветительных автоприборов. На них возлагается особая, ответственная миссия – во время движения с включением задней передачи освещать дорожное покрытие ярко и четко.

Помимо этого, лампы заднего хода имеют значение для других автомобилистов: они станут сигналом о желании впереди идущего транспорта сдать назад. Некоторым собственникам транспорта приходится устанавливать дополнительную оптику. Почему? Это связано с конструктивными особенностями базового комплекта, когда приборы от производителя недостаточно хорошо функционируют.

Почему не работает лампа заднего хода, как того ожидают автомобилисты?

Причины установки дополнительного света

Вначале стоит разобраться в том, отчего приходится поднимать эту тему, и узнать подробнее об устройстве световых приспособлений.

Включая заднюю передачу, автомобилист замыкает контакты. Это происходит благодаря выходу шарика выключателя из штока. В исправном состоянии фонарь получает напряжение. Итог – происходит зажигание ламп. По возвращении на переднюю передачу все возвращается в исходное положение: произойдет размыкание контактов. Так электросеть играет важную роль в обеспечении рабочего состояния световых агрегатов. Эксперты выделяют несколько причин, почему лампы заднего хода выходят из строя. Наиболее распространенными можно назвать следующие:

1. На пленках фонарей перегорают контакты.
2. Провода датчиков обратного движения обрываются или ломаются.
3. Лампочки перегорают.
4. Контакты окисляются или выходят из строя предохранители.

Единственный способ устранения дефектов – замена лампы заднего хода, которую можно произвести в автомастерской или самостоятельно. Если решили собственноручно исправить лампы, то имейте в виду, что в работе с электропроводкой требуются аккуратность и внимательность. Мультиметр станет помощником в этом деле: используется он при перегорании светового элемента.

В случае если окислились контакты, потребуется их зачистка. Доступ к ним обеспечивается съемом фарного блока.

Особенности снятия фары

Сложного в этом ничего нет, новичкам не стоит теряться:

• Для начала придется выключить наружное освещение авто.
• Далее следует открыть багажник и отсоединить колодки проводков. Лучше заранее позаботиться о съеме обивки, размещенной за фарой.
• Теперь нужно сжать фиксаторы с боков, осторожно вытащить панель.
• После очищения контактов необходимо вернуть все обратно.

Если в автомобиле нарушен процесс подачи электроэнергии к основным и вспомогательным узлам, который обеспечивается кузовом, то говорят об отсутствии массы. В этом случае автолюбителям пригодится совет: сменить неработающие провода и наладить оборвавшиеся.

Если перегорел предохранитель, то трудностей не возникнет. Ведь он расположен в отдельном блоке, который с легкостью можно заменить.

Секреты проверки стоп-сигнала

Эта процедура не сложнее рассмотренной выше:

1. Снимается переключатель лампового выключателя.
2. Включается зажигание.
3. Контакты разъема датчика реверсной передачи замыкают небольшим кусочком провода.
4. Если лампы заднего хода загорелись, все дело в неисправной «лягушке».

Многие начинают разбор выключателей, продумывают защиту контактов. Эти способы эффективны, но есть нюансы. Все зависит от марки машины. В некоторых моделях расположение концевого выключателя ниже уровня смазочной жидкости в трансмиссии. Поэтому специалисты все же советуют произвести замену датчика включения.

Есть машины, на которых оптика не работает из-за недостаточной силы концевика, используемого для включения. Более тонкая шайба станет верным решением для монтажа под «лягушку». А мультиметр покажет рабочие способности выключателя. Для этого его нужно поставить в режим омметра. Не помешает также проверить цоколь лампы заднего хода, иногда проблема заключена в нем.

Как проверить цепь?

Диагностика поможет установить причины неполадок с фонарями заднего хода. Главное – обнаружить участок, где нет напряжения. Это поможет выявить контрольная лампочка и омметр:

• Проверка начинается с разъема концевого выключателя.
• Включается зажигание одним контактом контрольной лампы. Подключение происходит к металлической детали, соединенной с кузовной частью, на которой отсутствует краска.
• Второй контакт синхронизируется разъемом «+»:
• При наличии питания следует проверить датчик заднего хода.
• Лампочки не горят? Придется устранять проблему в участке цепи: скорее всего, где-то обрыв.

Для ликвидации проблем автомобилисту рекомендуется изучить схемы и инструкции, а также конструкционные особенности своей машины.

Что делать при постоянном горении ламп?

Некоторые автолюбители сталкиваются с проблемой хаотичного запуска ламп, включающихся независимо от реверсной передачи или горящих в постоянном режиме. Автомеханики отмечают несколько причин такого положения:

• соединение датчика включения и проводов от ламп привело к замыканию;
• перетертость провода;
• датчик зависает в замкнутом состоянии.

У машин, функционирующих на автоматической трансмиссионной системе или вариаторной коробке передач, поломки могут быть вызваны рядом причин иного характера. Здесь отремонтировать освещение будет немного сложнее. Это связано с наличием контроллера передач. Поэтому надежнее обратиться в мастерскую к специалистам.

Отзыв о сверхмощных лампах в фонарях заднего хода

Недавно стали появляться машины с установленными в задний ход мощными светодиодами. Тогда, судя по отзывам, это было излишеством и роскошью. Стоимость одной лампы была достаточно высока.

Но прошло некоторое время, рынок наполнился более дешевыми диодами и мнение поменялось. Интернет пестрит положительными отзывами. Авторы уверены, что подобная иллюминация значительно облегчает автовладельцу маневрирование в плохо освещенных местах.

Установившие мощные светодиодные лампы в задний ход, отзываются о них исключительно положительно. Рекомендуют только не переусердствовать, иначе свет будет слепить водителя позади идущей машины.

Вывод

Оптические устройства должны быть в исправном состоянии, поскольку поломка относит водителей в разряд рискующих. К тому же, за отсутствие света ГИБДД потребует заплатить штраф. Дорога не прощает ошибок и беспечного отношения к средству передвижения, требуя от водителя наличия четкого, слаженного функционирования всех систем, узлов, запчастей в автомобиле. Лишь в таком случае можно с уверенностью отправляться в путь по любому маршруту.

fb.ru

Киа Рио — замена ламп задних фонарей — журнал За рулем

5 июня 2015 года

Для замены ламп задних фонарей седана «Киа Рио» необходимо проделать несколько несложных операций, описанных в иллюстрированной пошаговой инструкции.

Операции показаны на правых фонарях, для левых фонарей они аналогичны.

Открываем крышку багажника.

Замена ламп в фонаре, установленном в крыле автомобиля


Для замены ламп в фонаре, установленном в крыле автомобиля, поднимаем клапан обивки багажника.

Замена комбинированной лампы сигнала торможения и габаритного света


Поворачиваем против часовой стрелки патрон комбинированной лампы сигнала торможения и габаритного света.


Вынимаем патрон с лампой из корпуса фонаря.


Слегка нажимая на колбу лампы, утапливаем ее в патрон и поворачиваем против часовой стрелки.


Вынимаем лампу из патрона.

Устанавливаем новую лампу P21/5W в обратной последовательности. Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.

Замена лампы указателя поворота


Нажимаем на фиксатор колодки проводов для облегчения доступа к лампе указателя поворота.


Отсоединяем колодку от разъема корпуса заднего фонаря.


Поворачиваем против часовой стрелки патрон лампы указателя поворота и вынимаем патрон с лампой из корпуса фонаря.


Слегка нажимая на колбу лампы, утапливаем ее в патрон и поворачиваем против часовой стрелки.


Вынимаем лампу из патрона.

В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W. Лампа и

www.zr.ru

Лада Ларгус — замена ламп в заднем фонаре — журнал За рулем

9 ноября 2015 года

Для замены ламп задних фонарей Ладе Ларгус необходимо проделать несколько несложных операций, описанных в иллюстрированной пошаговой инструкции.

Операции показаны на левом фонаре, для правого фонаря они аналогичны.

2283-15-14-01

Открываем левую дверь багажного отделения и отворачиваем две пластмассовые гайки крепления фонаря.

Открываем левую дверь багажного отделения и отворачиваем две пластмассовые гайки крепления фонаря.

Открываем левую дверь багажного отделения и отворачиваем две пластмассовые гайки крепления фонаря.

2283-15-14-02

Отводим фонарь от кузова автомобиля.

Отводим фонарь от кузова автомобиля.

Отводим фонарь от кузова автомобиля.

2283-15-14-03

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема фонаря.

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема фонаря.

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема фонаря.

2283-15-14-04

Снимаем фонарь.

Снимаем фонарь.

Снимаем фонарь.

2283-15-14-05

Отжимаем три защелки.

Отжимаем три защелки.<strong> </strong>

Отжимаем три защелки.

2283-15-14-06

Снимаем держатель с лампами.

Снимаем держатель с лампами.

Снимаем держатель с лампами.

2283-15-14-07

Нажав на лампу и повернув ее прот

www.zr.ru

LED лампа заднего хода с цоколем T20

Всем привет.

Сегодняшний обзор будет посвящен лампочке заднего хода с цоколем T20, приобретенной мною на просторах Aliexpress. Лампочку эту покупал я для установки в свой автомобиль, поскольку благодаря инженерам, работающим в Mazda, при движении задним ходом водителю не видно ровным счетом ничего.

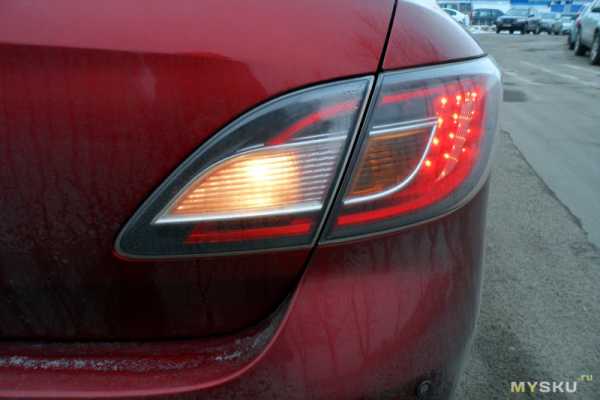

Прежде всего связано это с тем, что лампочка всего одна и светит она недостаточно ярко. Не знаю, что помешало им в европейской модели сделать точно так же как во всех нормальных автомобилях (кстати, в Atenza все с этими фонарями нормально) — сконструировать два фонаря заднего хода.

В общем, изначально вся имеющаяся задняя подсветка сводилась к следующему:

Как бы то ни было, менять фонари целиком я не хотел (затратное это дело), а потому решил обойтись заменой источника света. Проанализировав имеющиеся предложения, мой выбор пал на лампочку, оснащенную 25 диодами SMD 5630.

Продавец был выбран совершенно случайно, но несмотря на это, справился он со своей задачей неплохо. На то, чтобы попасть ко мне в руки у посылку ушло около трех недель. Если кому-нибудь интересно знать как это выглядело, то всю информацию по треку можно посмотреть здесь.

Поставляется лампочка без какой-либо оригинальной упаковки, мой экземпляр пришел в обычном пупырчатом пакете. Внешне она совершенно не отличается от того, что можно увидеть на страничке продавца.

К качеству изготовления претензий у меня нет. Все, что можно увидеть снаружи сделано неплохо. Диоды впаяны ровными рядами, никаких щелей, зазоров и прочих неприятных мелочей нет. Как я уже говорил, в качестве источника света тут используется диод SMD 5630 (на таких же диодах были первые китайские лампочки-кукурузы). Всего диодов 25: пять полос по 6 штук по бокам лампочки и еще один сверху. Верхний диод прикрыт пластиковой линзой.

Корпус лампочки изготовлен из металла очень похожего на алюминий. Использование металла улучшает отвод тепла и его рассеивает. Так что, теоретически, за счет этого срок службы данных лампочек будет продлен — диоды не будут перегреваться и выгорать. Да и лампочки заднего хода используются не очень часто и кратковременно, так что с выгоранием диодов проблем быть не должно.

Размеры лампочки впечатляют. Вместе с пластиковым цоколем ее длина составляет 60 миллиметров.

Диаметр верхней части 18,6 миллиметров, а диаметр по цоколю — 20 миллиметров.

Больше ничего интересного во внешнем виде лампочки нет, а значит можно переходить к ее установке и практическим испытаниям. С этим проблем нет, подбираемся к цоколю фонаря и извлекаем старую лампочку вместе с патроном.

Как видно, длина старой лампочки вместе с патроном почти такая же, как длина новой лампочки без патрона. Добавив его, я уж начал думать, что лампочка не поместится в фонарь. Но все установилось без проблем.

Теперь можно включить заднюю передачу и посмотреть как все работает.

Как видно, свечение лампочки белое, без каких-либо оттенков, что меня порадовало. Это фото было сделано днем при достаточно хорошем освещении, поэтому яркость испускаемого ею света передать проблематично. Но даже в этих условиях видно, что свет новой лампочки ярче старой. Причем в живую эта разница очень заметна. Теперь при движении задним ходом видно хоть что-то. Конечно не так, как если бы было 2 лампочки с двух сторон автомобиля, но намного лучше, чем было.

В принципе, покупкой я остался доволен. И думаю, что это не самый худший вариант, который можно было бы найти. Надеюсь, металлический корпус сделает свое дело и диоды выгорать не начнут спустя пару недель использования.

В завершение фото в темноте. Может кому-то такой ракурс покахется более информативным:

На этом пожалуй все. Спасибо за внимание и потраченное время.

mysku.ru

Лада Гранта — замена ламп в задних фонарях — журнал За рулем

Заменить лампы в задних фонарях автомобиля Лада Гранта вы сможете самостоятельно — для этого достаточно воспользоваться нашим пошаговым руководством.

Снимокжжжжжжжжжжж

Расположение ламп в задних фонарях: 1 — противотуманного света; 2 — указателя поворота; 3 — сигнала торможения и габаритного света; 4 — заднего хода

Расположение ламп в задних фонарях: 1 — противотуманного света; 2 — указателя поворота; 3 — сигнала торможения и габаритного света; 4 — заднего хода

Расположение ламп в задних фонарях: 1 — противотуманного света; 2 — указателя поворота; 3 — сигнала торможения и габаритного света; 4 — заднего хода

В задних фонарях установлены лампы сигнала торможения и габаритного света (двухнитевая P21/5W), указателя поворота (PY21W оранжевого света), противотуманного света (P21W) в левом фонаре и света заднего хода (P21W) в правом фонаре.

Работа показана на правом фонаре. В левом фонаре лампы меняем аналогично.

Внутри багажника…

2279-18-13-01 (Копировать)

…отгибаем клапан обивки багажника.

…отгибаем клапан обивки багажника.

…отгибаем клапан обивки багажника.

Повернув патрон лампы сигнала торможения и габаритного света против часовой стрелки…

2279-18-13-02 (Копировать)

…вынимаем патрон с лампой из корпуса фонаря.

…вынимаем патрон с лампой из корпуса фонаря.

…вынимаем патрон с лампой из корпуса фонаря.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки…

2279-18-13-03 (Копировать)_cr

…и вынимаем лампу из патрона.

…и вынимаем лампу из патрона.

…и вынимаем лампу из патрона.

Комбинированная лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях.

При установке новой лампы сигнала торможения и габаритного света P21/5W ее выступы должны войти в соответствующие пазы патрона.

Лампу света заднего хода P21W и лампу указателя поворота PY21W меняем аналогично. Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона.

На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы.

Для того чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.

[14 операций по техобслуживанию Lada Granta, которые помогу

www.zr.ru

Рено Дастер — замена ламп заднего фонаря — журнал За рулем

1 октября 2015 года

Для замены ламп задних фонарей кроссовера «Рено Дастер» необходимо проделать несколько несложных операций, описанных в иллюстрированной пошаговой инструкции.

Операции показаны на левом фонаре.

2278-22-15-01

Отворачиваем две пластмассовые гайки крепления фонаря.

2278-22-15-02

Отводим фонарь от кузова автомобиля.

2278-22-15-03

Нажав на фиксатор, отсоединяем колодку проводов от разъема фонаря и снимаем фонарь.

2278-22-15-04

Отверткой отжимаем пять защелок.

2278-22-15-05

Снимаем держатель с лампами.

2278-22-15-06

Расположение защелок крепления держателя ламп.

Нажимаем на лампу и поворачиваем ее против часовой стрелки.

2278-22-15-07

Вынимаем комбинированную лампу сигнала торможения и габаритного света из держателя.

Устанавливаем новую лампу P21/5W в обратной последовательности. Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях по высоте и при установке должны войти в соответствующие пазы гнезда держателя.

Аналогично заменяем лампу противотуманного света P21W (лампу света заднего хода в правом фонаре) и лампу указателя поворота PY21W (оранжевого цвета).

2278-22-15-08

Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы, которые должны войти в соответствующие пазы гнезда держателя.

2278-22-15 —09

На каждом гнезде держателя ламп указан тип лампы.

В правом фонаре меняем лампы аналогично, но для доступа к гайкам крепления фонаря…

2278-22-15-10

www.zr.ru

Хендай Солярис — замена ламп задних фонарей — журнал За рулем

Для замены ламп задних фонарей седана «Хендай Солярис» необходимо проделать несколько несложных операций, описанных в иллюстрированной пошаговой инструкции.

Работу проводим, если необходимо заменить лампы в заднем фонаре или сам фонарь.

Операции показаны на левом фонаре, для правого фонаря они аналогичны.

Открываем крышку багажника.

2272-6-13-15a-01

Преодолевая сопротивление двух фиксаторов, тянем на себя клапан обивки багажника.

2272-6-13-15a-02

Поднимаем клапан.

2272-6-13-15a-03

Поворачиваем против часовой стрелки патрон комбинированной лампы сигнала торможения и габаритного света.

2272-6-13-15a-04

Вынимаем патрон с лампой из корпуса фонаря.

2272-6-13-15a-05

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.

Устанавливаем новую лампу P21/5W в обратной последовательности. Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.

2272-6-13-15a-06

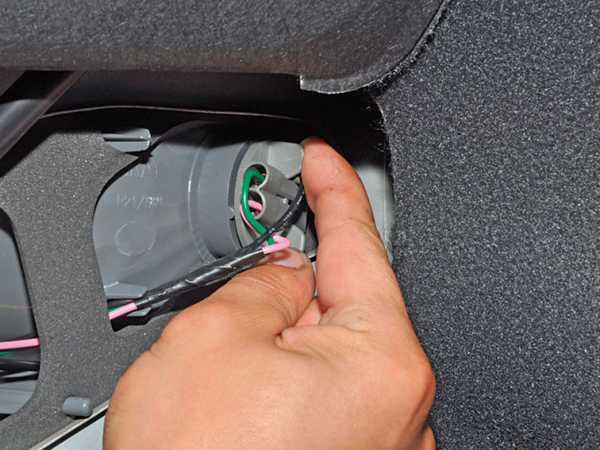

Поворачиваем против часовой стрелки патрон лампы указателя поворота.

2272-6-13-15a-07

Вынимаем патрон с лампой из корпуса фонаря.

2272-6-13-15a-08

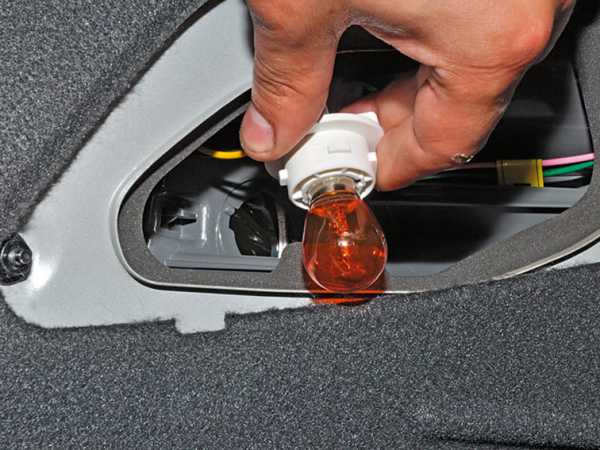

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.

В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

2272-6-13-15a-09

По
