Установка круиз-контроля своими руками | АВТОЧАС

Система круиз-контроля – это специальные электронные устройства, которые поддерживают автомобиль в рамках заданной скорости. Такая техника дает возможность водителю расслабиться во время вождения, приняв удобную позу в кресле и даже отпустив педаль газа. Именно это и делает установку круиз-контроля такой востребованной услугой, благодаря которой можно забыть о недостатках первоначального набора функций машины.

Классификация круиз-контроля

Подобные устройства принято классифицировать следующим образом:

  1. Пассивные – недорогие и простые девайсы. Такие КК могут только поддерживать постоянный уровень скорости машины.
  2. Адаптивные – более современный вид круиз-контроля. Подобные системы могут устанавливать переменный тип скорости автомобиля, а также удерживать дистанцию между машинами. Адаптивный круиз-контроль используют на машинах оснащенных ESP и ABS, так как эти системы работают вместе.

Процесс установки круиз-контроля является непростой операцией, которую должны проводить профессиональные специалисты. При недостаточной квалификации мастера могут возникнуть более серьезные неполадки, затрагивающие ESP и ABS.

%rtb-4%

Особенности установки круиз-контроля

Перед тем как преступить к установке устройства следует обратить внимание на некоторые особенности:

  1. Поставить круиз-контроль можно не на любой двигатель, поэтому нужно удостовериться, что мотор авто совместим с девайсом.
  2. Самой простой является установка пассивной версии КК, для которой не нужны дополнительные устройства. Для адаптивной системы важна правильная работа ESP и ABS, так как без них круиз-контроль не сможет функционировать.
  3. При установки не нужно перепрошивать ЭБУ, так как монтироваться будет только сам девайс.

Инструкция по установке круиз-контроля

Установка круиз-контроля на автомобили с автоматической коробкой передач (АКПП) или механической коробкой передач (МКПП) отличается незначительно. План действий следующий:

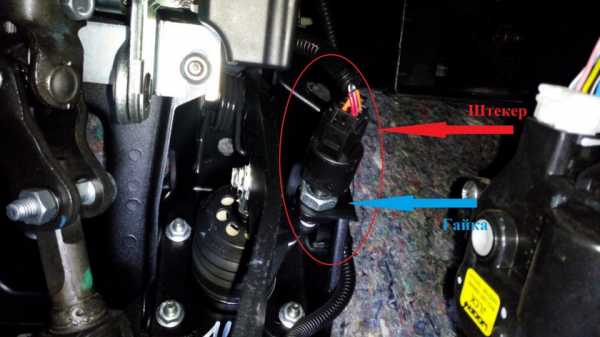

  1. Замена тормозного датчика. Для этого нужно отсоединить проводку и аккуратно вытащить датчик несколькими поворотами. Новое устройство ставится с помощью придерживания педального узла в поднятом положении. Сам датчик является частью круиз-контроля и входит в комплект поставки.
  2. Установка кнопки круиз-контроля, для легкого управления системой. Придется демонтировать подушку безопасности, открутить заднюю часть руля, снять заглушку, после чего перейти к установке самой кнопки.
  3. Проведение тестирования. После проведения всех работ, необходимо провести тест-драйв системы, соблюдая максимальную безопасность. В случае отсутствия любых нареканий к работе круиз-контроля можно считать, что работа была успешной.

Назначение и преимущества круиз-контроля

Основные преимущества круиз-контроля:

  • длительные поездки меньше утомляют водителя, так как нет необходимости фиксировать ноги в одном положении и следить за скоростью движения;
  • постоянная скорость снижает расход топлива;
  • повышается безопасность движения.

Система круиз-контроля нуждается в надлежащем техобслуживании, при отсутствии которого могут наблюдаться проблемы во время вождения, такие как беспричинное торможение машины и прочее.

Систему круиз-контроля не имеет смысла устанавливать при использовании автомобиля на городских дорогах, поскольку в данном случае нет возможности поддерживать постоянную скорость. Зато круиз-контроль идеально подходит для водителей, часто передвигающихся по междугородним трассам на длительное расстояние. В таком случае польза от девайса значительно преобладает над затратами на установку и ТО.

Устройство ABS и её недостатки

autoshas.ru

Avto-Maniac » Установка круиз-контроля

Приветствую Вас, друзья.

Сегодня я хочу рассказать Вам о полезном, для современного автомобиля, устройстве. Речь идет о “круиз-контроле” (далее “круиз”). Данное устройство используется для помощи водителю, при длительных поездках, или при движении по населенным пунктам с ограничением скоростного режима, т.к. позволяет избежать постоянного напряжения в ноге, удерживающей педаль акселератора в одном и том же положении длительное время, или двигаться, не нарушая ПДД.

В большинстве случаев, “круизы” содержат два режима:

  • Режим ограничения скорости
  • Режим поддержания скорости

Режим ограничения скорости – это режим, при котором устанавливается фиксированное значение скорости движения автомобиля, превышение которого ограничивается электроникой, и дальнейшее нажатие на педаль акселератора игнорируется. Отключение данного режима происходит либо отключением функции, либо нажатием кнопки “кик-даун”.

Режим поддержания скорости – это режим, при котором достигается установленное значение скорости, и электроника автоматически поддерживает данное значение. Выключение данного режима происходит либо отключением функции, либо нажатием педали тормоза.

Давайте рассмотрим установку такого устройства на примере Peugeot 308 Premium с автоматической коробкой передач.

Изначально на автомобили такой комплектации “круиз” отсутствует. На рынке электроники, на данный момент, существует множество различных универсальных систем. Но такие варианты требуют грамотного специалиста по установке, т.к. не все системы поддерживают штатное подключение устройств управления скоростью. Поэтому нам необходима система, которая устанавливается штатно, но в более дорогих комплектациях автомобиля.

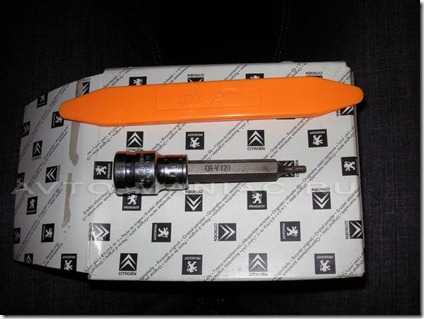

Для его установки системы “круиз-контроля”, нам потребуется:

  • Инструмент для демонтажа пластиковых элементов салона
  • Шестигранник “звездочка” CR-VT20

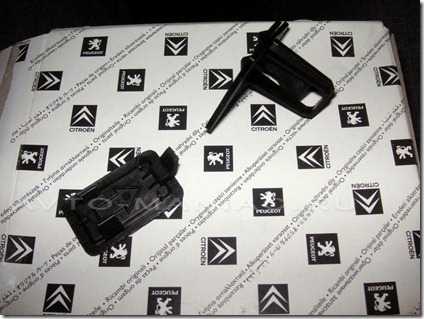

  • Ручка управления “круизом”

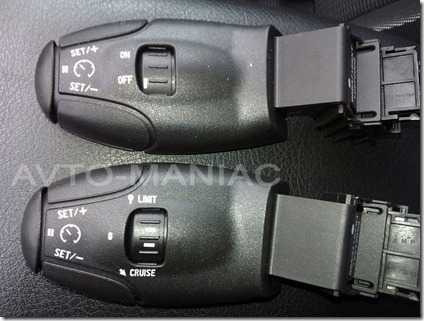

Как я уже указал выше, в зависимости от функционала, различают два вида систем “круиза”. Для автомобиля Peugeot 308 этот функционал завязан на ручке управления:

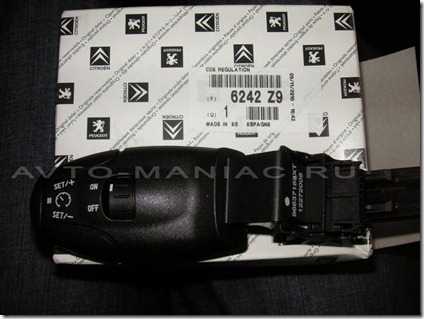

  • Ручка управления с поддержкой заданной скорости 6242.Z9
  • Ручка управления с поддержкой заданной скорости + ограничение скорости 6242.Z8

На донорском автомобиле мы устанавливаем “круиз” первого типа – ручка управления 6242 Z9 (просто именно она была в наличии).

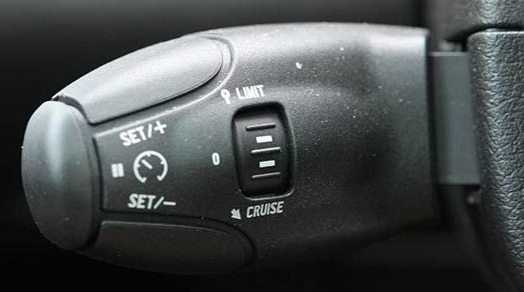

Функционал ручки управления “круиз-контролем”:

  • Колесико отвечает за активацию функции поддержания скорости
  • Торцевая кнопка отвечает за включение/пауза режима поддержания скорости
  • Лепестки на задней части рычага отвечают за установки/изменение значения поддерживаемой скорости

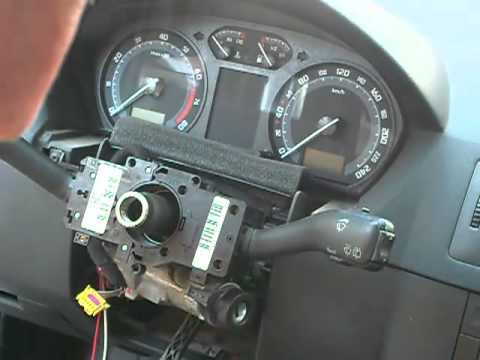

Первым делом, необходимо снять верхний кожух рулевой колонки. Для этого шестигранником “звездочка” откручиваем 2 винта снизу кожуха рулевой колонки.

Далее, поддеваем съемником верхнюю часть кожуха и снимаем его.

С левой стороны кожуха расположена заглушка, которую необходимо удалить.

Затем, удаляем заглушку в самой рулевой колонке, куда непосредственно будет установлена ручка управления.

Как видно, рычаг содержит гнездо под печатную плату, которая расположена под заглушкой рулевой колонки.

Устанавливаем ручку управления в пазы рулевой колонки, до щелчка.

Устанавливаем обратно верхний кожух рулевой колонки, и закручиваем винты.

После этого, необходимо обратиться к официальному дилеру, или в сертифицированный сервис, для Активации круиз-контроля (не установка)!!! При этом, в независимости от установленной ручки, активации подлежат сразу два режима! После этого, можно заменять ручки управления – работать будут обе функции.

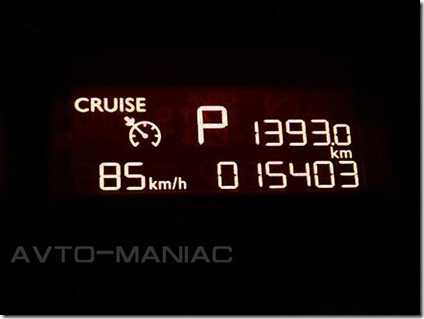

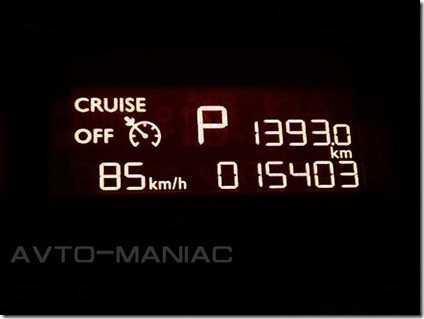

Для проверки работоспособности “круиз-контроля”, активируем функцию поддержания скорости поворотом колесика на ручке управления в положение ON. На экране панели приборов появится такая картинка:

Разгоняемся до необходимой скорости, и жмем на один из лепестков ручки управления (верхний или нижний) для фиксации/выбора скоростного режима движения. Режим поддержания скорости включен.

Далее, нажатием клавишей на обратной стороне ручки “круиза”  можно повысить/понизить удерживаемую скорость, не трогая педаль акселератора!
Если вам необходимо быстро прибавить в скорости (к примеру обгон), то необходимо продавить педаль акселератора до пола. Под педалью находится кнопка, которая временно отключает режимы “круиз-контроля”. При отпускании педали, установленный скоростной режим возобновится.

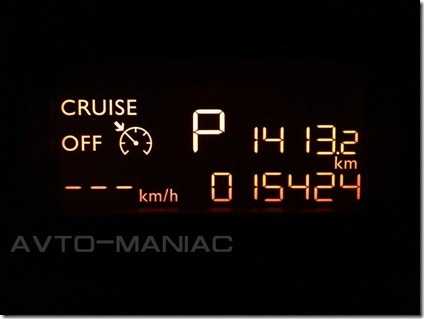

Для временного отключения функции поддержания скорости, можно нажать на педаль тормоза или на торцевую клавишу рычага. Картинка на центральном экране экране будет такой:

ВАЖНО! Режим поддержания скорости активируется только при скорости движения больше 40км/ч!

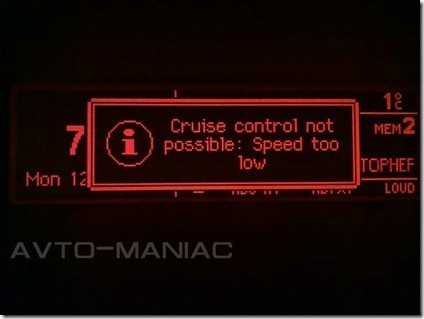

Если вы попытаетесь включить “круиз” при скорости меньше 40 км/ч, то увидите вот такую надпись на центральном дисплее бортового компьютера:

В результате установки ручки “круиз-контроля”, у Вас должны остаться две данные детали, и ничего больше – заглушка кожуха и заглушка рулевой колонки.

UPDATE *** Если Вы установили ручку с ограничителем по скорости, то переключение режимов “круиза” так же осуществляется поворотом колесика на рычаге управления, задние лепестки ручки отвечают за значение ограниченной скорости. Для временного отключения ограничения (обгон)? необходимо прожать педаль акселератора до пола.

** Все функции и правила пользования функцией поддержания заданной скорости или функцией ограничения скорости, написаны в Инструкции пользователя, прилагаемой к автомобилю. **

*** Если у вас есть программа Lexia, то возможна активация круиз-контроля своими руками, без обращения в СЦ. Проделывайте эту процедуру на свой страх и риск! ***

avto-maniac.ru

……………………. Прикладная техника …………………….: Простейший самодельный круиз-контроль

   Простейший круиз-контроль, который можно легко установить даже на престарелую карбюраторную машину. Эта самоделка — из старых-старых времен, когда не продавались еще универсальные комплекты круиз-контролей, и не в ходу были электронные дросселя, где функция круиза легко реализуется программно… Поэтому от этой конструкции нешуточно попахивает нафталином… Что, впрочем, не лишает её работоспособности.
Вдруг кому пригодится?


 То, что предлагается ниже, названо «круиз-контролем» для простоты понимания. Честнее будет назвать конструкцию «упрощенная система поддержания фиксированной скорости» (далее для краткости – СПФС).

   Принцип действия частично подобен настоящему круиз-контролю – при достижении автомобилем заранее выбранной оптимальной скорости, с которой предполагается длительно ехать, водитель нажимает клавишу включения СПФС, и трос газа фиксируется в этом положении. Все – ногу с педали газа можно убрать, машина продолжает двигаться с этой скоростью без нажатия педали газа.

    Если необходимо увеличить скорость, к примеру, для обгона – то вы разгоняетесь, придавливая педель газа как обычно, а при завершении маневра нога убирается с педали и машина сама плавно возвращается к зафиксированной с помощью СПФС скорости.
   При необходимости сбросить скорость, можно начать активно тормозить педалью тормоза или просто прикоснуться к ней для начала мягкого торможения двигателем – в зависимости от обстоятельств. В любом случае короткое или длительное прикосновение к педали тормоза вызывает подачу плюсового сигнала с «лягушки» стоп-сигналов на блок управления СПФС, и даже самый короткий плюсовой импульс деактивирует систему — фиксация троса исчезает, и возвратная пружина дроссельного узла возвращает заслонку в положение холостого хода, приводящее к началу торможения двигателем.

  Однако в отличие от настоящего и полноценного круиз-контроля, скорость движения с включенной системой СПФС – одна-единственная, выбранная при настройке с учетом предпочтений водителя. Регулировать её во время движения не получится. Не предусмотрена и автоматическая адаптация к рельефу дороги, установленная скорость будет таковой лишь на ровной трассе, а подъемы и спуски будут, увы, влиять на движение соответствующе. Это минусы. В плюсах же, как и обещано – простота и дешевизна конструкции.

Конструкция

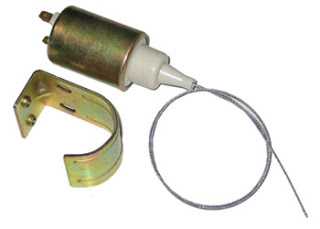

   Исполнительным механизмом, осуществляющим фиксацию троса газа автомобиля на нужной скорости, является электромагнит-соленоид, применяемый для электроприводов открытия замка багажника. Это небольшой цилиндр, из которого выходит тросик, связанный с его подвижным сердечником. Подали напряжение – трос втянулся внутрь корпуса на пару сантиметров.

   Трос, идущий от сердечника соленоида, мы жестко связываем с открытым от оплетки участком штатного троса газа автомобиля. Если СПФС не включена, то система «круиза» никак себя не проявляет – как будто её и нет. Но после подачи напряжения на «круиз», сработавший соленоид втягивает в себя якорь и фиксирует трос дросселя в определенном, заранее выставленном положении.

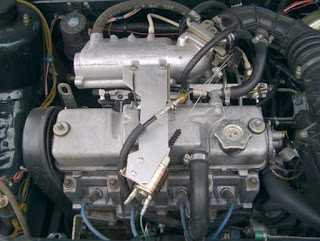

   Конструктивно система несложна. Над клапанной крышкой двигателя установлена металлическая пластина-основание для крепления соленоида — произвольной формы. На ВАЗ 2109 я закрепил её к ресиверу над кронштейном крепления штатного троса газа, его же штатными винтами М6.

   Соленоид прикручен к пластине-основанию так, чтоб выходящий из него тросик шел в направлении троса газа. В определенном месте тросы соленоида и газа соединяются зажимом-фиксатором. Собственно, положение этого зажима и регулирует ту скорость, которую будет поддерживать система после включения на 4 или 5 передаче. Сдвигая зажим вперед или назад по тросу газа, мы регулируем положение, в котором трос газа будет зафиксирован в режиме «круиза».

Тросы можно соединить зажимом любого типа, самодельным или покупным.:

У меня, к примеру, на ВАЗ 21093 выставлена такая длина тросика, что на 5 передаче получается скорость 75-78 км\ч. При спокойной езде по прямой это экономит топливо и спасает от попадания в камеры большинства радаров.

Блок управления

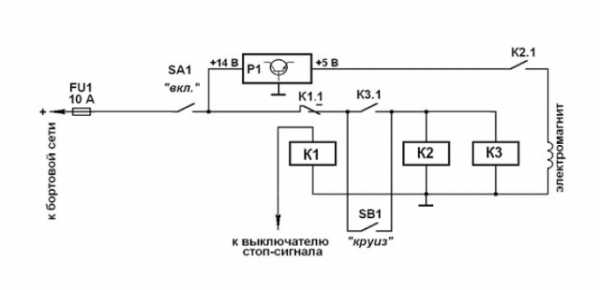

Схема чрезвычайно проста. Напряжение на блок управления приходит от замка зажигания через предохранитель 10 ампер и общий выключатель системы SA1.

После набора нужной скорости, водитель кратковременно касается кнопки без фиксации SB1 – «круиз» включен. Кнопка SB1 кратковременно подала напряжение через нормально замкнутые контакты реле K1 на два параллельных реле – K2 и K3, и контакты K3.1 реле K3 включили реле K2 и K3 на «самоподхват». А контакты K2.1 в свою очередь подали напряжение на соленоид.

  Чтобы выключить СПФС, то есть,
снять напряжение с реле К2 и, соответственно, соленоида, необходимо на короткое
время обесточить обмотку К3, удерживаемую «самоподхватом». За это отвечают
нормально замкнутые контакты реле К1, напряжение на которое поступает с
«лягушки» педали тормоза. Любое нажатие на тормоз вызывает срабатывание реле K1 и выключение всей системы.
Повторное включение осуществляется аналогично первому – после набора скорости
кратковременно нажимается кнопка SB1.

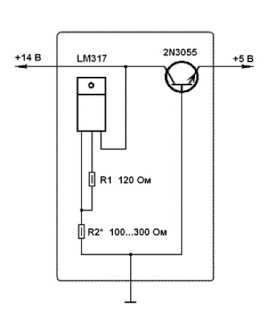

Блок питания

  Блок, обозначенный на схеме, как Р1, является регулируемым стабилизатором напряжения для питания соленоида напряжением в 5 вольт. Но для чего он нужен? Ведь соленоид рассчитан на автомобильное напряжение 12-14 вольт, зачем подавать на него 5 вольт?

   Объясняем! Пониженное напряжение на соленоид подается по двум причинам. Во-первых, для того, чтобы он не перегрелся и не сгорел. В штатном режиме привода замка соленоид рассчитан на большое усилие и кратковременную работу – секундный импульс. Поэтому его обмотка выполнена достаточно толстым проводом и потребляет он до 10 ампер. И даже за пять-десять минут под напряжением бортовой сети катушка перегревается. Поэтому для продолжительной работы соленоида напряжение на его обмотке было понижено до такого уровня, чтоб предотвратить перегрев, но при этом сохранить силу, достаточную для удержания дроссельной заслонки в фиксированном положении. Как показала проверка, мой экземпляр соленоида надежно удерживал трос газа при минимальном напряжении 5 В. Потребляемый ток при таком напряжении снизился до вполне допустимых 3,6 ампер, а нагрев был незначительным.

  Вторая причина понижения напряжения – безопасность движения. Срабатывание соленоида не должно приводить к движению троса газа – скорость должна быть набрана путем нажатия на педаль газа, а включение СПФС должно лишь удержать трос после отпускания педали. Так это, собственно, и реализовано – при пониженном напряжении у соленоида не хватает силы вытянуть трос газа, и нет опасности случайно «газануть», неосторожно задев кнопку СПФС без нажатия на педаль.

Органы управления «круизом» в салоне

  В качестве выключателя SA1 можно применить любой крупный выключатель с четко видимыми и тактильно ощущаемыми положениями — например стандартную автомобильную клавишу. Для SB1 рационально использовать кнопку привода замка багажника, идущую в комплекте поставки соленоида, или любую подобную без фиксации.

  Кнопка SB1 должна располагаться в салоне так, чтобы можно было коснуться её даже не глядя, не отвлекаясь от дорожной ситуации. В ВАЗ-2109, к примеру, я использовал два места для свободных клавиш справа от прикуривателя.

Детали

  В блоке управления в качестве реле используются любые широкораспространенные автомобильные реле. Реле К1 должно иметь «контактную» тройку», а К2 и К3 – «контактные двойки». В блоке питания соленоида транзистор VT1 устанавливается на небольшой радиатор и при необходимости заменяется на КТ819, КТ827. Вместо стабилизатора LM317 подойдет КР142ЕН8Б или КР142ЕН12 в соответствующем включении. Подбором резистора в управляющей цепи LM317 выставляется выходное напряжение стабилизатора около 5 В при входном 14 В.

simply-make.blogspot.com

что это такое, плюсы и минусы :: SYL.ru

Немногие водители знают, что такое круиз-контроль в автомобиле. А между тем это старая система, которая ранее могла только лишь поддерживать скорость движения автомобиля, и водителю при этом не приходилось держать педаль газа. Данная система обеспечивала дополнительное удобство и комфорт при езде на трассах и автомагистралях. В результате использования круиз-контроля водитель за рулем устает меньше. Также в теории это помогает снизить расход топлива, так как двигатель при использовании системы работает равномерно, и его обороты не прыгают.

Для чего нужен круиз-контроль в автомобиле?

Эта система нужна для обеспечения дополнительного удобства при поездках на большие расстояния. К примеру, если водителю нужно добраться из одного города в другой, преодолев при этом 500-600 километров, то на автомобиле без данной системы ему придется в течение 5-6 часов (в зависимости от скорости движения) держать педаль газа, что фактически равно держанию правой ступни в неудобном положении. В течение всего времени путешествия хочется сменить положение ноги, но делать этого нельзя. Кажется, что это мелочь, но держать педаль газа 5-6 часов на самом деле очень сложно.

Активировав функцию круиз-контроля в автомобиле, водитель может позволить себе отпустить педаль газа. Система будет подавать топливо в камеры сгорания не через педаль газа, а через специальные пневматические приводы. Регулировать скорость движения водитель сможет с помощью кнопок, которые располагаются на руле (обычно есть 5 кнопок).

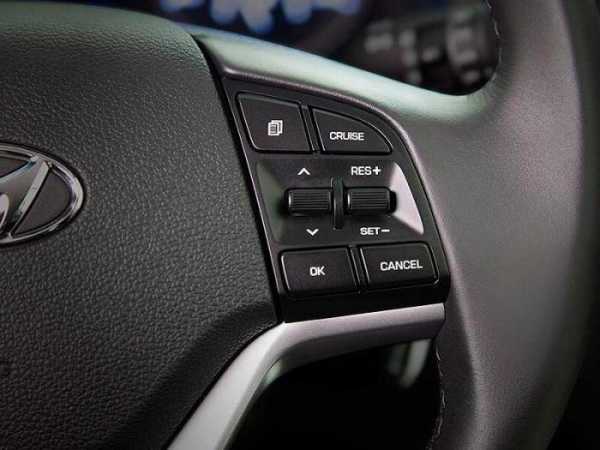

Управление системой

Теперь, когда мы поняли, что это такое – круиз-контроль в автомобиле, можно разобраться с тем, как он работает. Обычно для управления данной системой есть 5 кнопок на руле:

  1. Кнопка On/Off, которая активирует и деактивирует систему.
  2. Переключатель фиксации скоростного режима и увеличения скорости. То есть после разгона до требуемой скорости водитель может переключателем зафиксировать текущую скорость движения и отпустить педаль газа. Последующие нажатия на эту кнопку будут увеличивать скорость движения на 1 км в час.
  3. Если во время использования круиз-контроля водителю пришлось резко разогнаться или затормозить, нажав на педаль газа или тормоза, то параметры данной системы сбрасываются. Чтобы быстро активировать круиз-контроль и вернуться к скорости движения, установленной ранее, водителю нужно нажать кнопку Resume.
  4. Кнопка снижения скорости Coast. Каждое нажатие на кнопку снижает скорость движения на 1 км. В некоторых моделях шаг снижения и прибавления скорости составляет 1.5 км.
  5. Кнопка Cancel деактивирует систему.

В зависимости от модели автомобиля эта система может быть представлена и другими кнопками, шаг набора и сбавления скорости может отличаться. Но принцип выглядит именно так, как описано выше.

Виды

Всего существует несколько видов круиз-контроля в автомобиле. Что означает пассивный или активный тип? В первом случае водитель имеет возможность лишь установить скорость движения машины. Однако второй тип предполагает использование сложных электронных устройств, которые сканируют пространство перед машиной, что открывает дополнительные возможности управления транспортным средством в зависимости от условий движения.

Пассивный тип (PPC)

Как мы уже выяснили, пассивный круиз-контроль позволяет держать заданную скорость, что удобно при длительных поездках на большие расстояния. За счет неизменного скоростного режима работы двигателя обеспечивается экономия топлива.

Выключение контроля осуществляется при слабом нажатии водителя на педаль газа. Конструкция такой системы имеет специальный пневматический привод, который регулирует поступление в камеру сгорания воздушно-топливной смеси через дроссельный клапан. Это исключает необходимость использовать педаль газа.

Активный (или адаптивный) тип

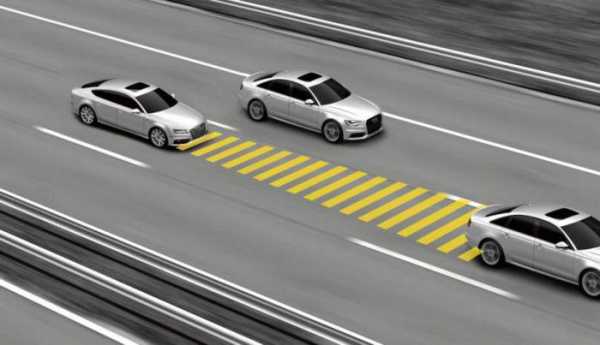

Адаптивный круиз-контроль представляет собой усовершенствованную версию активного типа. Кроме возможности поддержания скоростного режима без нажатия на педаль газа автомобили с адаптивным круиз-контролем могут просчитывать расстояние до впереди идущей машины, а также снижать или прибавлять скорость в зависимости от сложившейся на дороге ситуации. То есть если система определяет, что расстояние до идущей впереди машины снижается, то и система сбавляет скорость движения. Сбавление скорости осуществляется до того момента, пока промежуток между автомобилями, по мнению системы, не станет оптимальным. Если датчик перестает видеть препятствие впереди, то машина набирает скорость и держит данный скоростной режим.

Безопасность

Адаптивная установка круиз-контроля на автомобиле является достаточно умной, она обеспечивает не только комфорт при движении на трассах и магистралях, но и безопасность водителя, который может слишком расслабиться на дороге.

К тому же эта система может производить не только экстренное торможение, но и маневры уклонения. Это в значительной степени увеличивает безопасность при движении, и часто такие системы сохраняли жизнь людей и целостность самого автомобиля при различных ситуациях на дорогах.

Отметим, что адаптивный (или активный) круиз-контроль тесно связан с работой систем ABS и ESP (системы стабилизации и антибуксировки), и если хотя бы одна из них перестает работать, то активировать круиз-контроль также нельзя.

Динамический тип

Кроме адаптивного и пассивного круиз-контроля есть еще и динамический. Он представляет собой одну из разновидностей пассивного типа. Особенностью этой системы является контроль работы двигателя, что позволяет экономить топливо и ресурс мотора.

К примеру, при подъеме на горку система притормаживает и сбавляет скорость, что оберегает мотор от излишних нагрузок. Также скорость снижается и при возникновении каких-либо неполадок с двигателем и при вхождении автомобиля в повороты. После прохождения поворота прежняя скорость восстанавливается.

Теперь мы разобрались, что это такое – круиз-контроль в автомобиле. Определим его основные преимущества и недостатки.

Плюсы

Преимущества этой системы очевидны каждому водителю. В первую очередь это удобство при езде и снижение нагрузок на спину за счет отсутствия необходимости держать ногу на педали газа. Некоторые водители отмечают экономию топлива как достоинство подобной системы. В теории экономия достигается за счет обеспечения равномерности работы мотора и отсутствия перепадов на впрыске топлива. К тому же если установлен адаптивный круиз-контроль, то он обеспечивает еще и дополнительную безопасность движения транспортного средства.

Недостатки

Основной недостаток – это дороговизна системы. Автомобили с системами круиз-контроля являются дорогими и недоступны большинству потребителей. Впрочем, машины с обычными пассивными системами уже доступны среднему классу потребителей.

Если верить отзывам некоторых водителей, активно использующих эту систему, экономия топлива отсутствует полностью, а в некоторых случаях имеет место даже повышенной расход. Еще одним серьезным недостатком является небезопасность использования системы из-за того, что водитель может слишком расслабиться за рулем автомобиля. Постоянно держа ступню на педали газа, сильно расслабиться не получится.

Следующим недостатком является невозможность использования системы на дорогах с частыми спусками и поворотами, а также на трассах с интенсивным автомобильным потоком. Про использование системы в городе вообще говорить не приходится.

Многие водители не рекомендуют применять данную систему на дорогах после или во время дождя, так как при торможении водителю нужно чувствовать автомобиль. В противном случае это может привести к ДТП. Подходит эта система только тем водителям, которые часто путешествуют из города в город. При городском движении функция практически бесполезна, поскольку в городе отсутствуют длинные участки трассы, где можно было бы долго держать стабильную скорость.

Заключение

Теперь мы окончательно понимаем, что это такое в автомобиле – круиз-контроль. Подобная система действительно полезна и нужна – она должна быть в каждой машине. Постепенно такие системы появляются и в машинах среднего и даже бюджетного класса, но пока что это всего лишь пассивные разновидности. К тому же установить эту систему можно даже на автомобиль, в котором заводом-производителем не предусмотрена данная технология. Специальные установки продаются в автомагазинах.

На этом можно ставить точку. Мы разобрались, что это такое – круиз-контроль в автомобиле. Технология — полезная в ряде случаев, но увлекаться ею не стоит, так как водителю нельзя терять концентрацию на дороге.

www.syl.ru

Круиз-контроль — что это такое? Как работает?

Вспомогательные системы, которыми оснащается автомобиль, призваны помочь водителю в управлении транспортным средством. Одной из таких полезных систем является cruise control. Оборудование было изобретено в Соединенных Штатах Америки и может монтироваться на машины с механической или автоматической трансмиссией.

Что такое круиз-контроль в автомобиле?

Это устройство, главная цель которого – сохранять заданную скорость движения. Иными словами, система способна при снижении скорости увеличивать газ и ограничивать скорость в случае ускорения – к примеру, когда авто движется на спуск. И все это – без привлечения водителя.

Когда пригодится система?

Эта опция очень важна в затяжных поездках – уставшему, привыкшему к монотонной езде водителю понадобится надежный помощник. Двигаясь по длинному отрезку трассы, автолюбитель задает конкретную постоянную скорость – система сохраняет выбранный режим. Водитель же может поудобнее устроиться в кресле, расслабиться, дать ногам отдохнуть.

Городской трафик не позволит круиз-контролю максимально реализовать свой потенциал, поскольку автомобиль перемещается с непостоянной скоростью. Да и активизируется система, лишь когда авто едет быстрее 40 км/ч.

Как функционирует круиз-контроль?

Это простое устройство представляет собой сервопривод. При помощи троса или тяги он соединен с механизмом, который регулирует подачу газа. Когда машина едет со стабильной скоростью, педаль акселератора зафиксирована под определенным углом. Если водитель активирует круиз-контроль, то система запоминает это положение и фиксирует актуальную скорость.

Например, при движении авто в гору происходит следующее:

  • Скорость падает.
  • Датчики информируют об этом электронный блок.
  • ЭБУ передает сервоприводу команду с целью переменить угол наклона сектора газа и повысить подачу топлива.
  • Скорость начинает расти.

Как работает круиз-контроль на автомате?

В машинах с автоматом все процессы система осуществляет самостоятельно. Когда скорость дойдет до заданного показателя, сервопривод остановится, а сектор газа зафиксируется в нужном положении.

Как работает круиз-контроль на механике?

Функционирование системы в авто с механической трансмиссией практически ничем не отличается от работы на машинах с автоматом. Однако нюансы все же есть: автолюбителю придется принимать участие в процессе. Так, при движении на подъем с активированным круиз-контролем водитель не сможет перейти на пониженную передачу – ему придется дополнительно нажимать на газ, иначе преодолеть возвышенность не получится.

Можно ли дополнительно установить круиз-контроль?

Да, можно. Услуги по установке системы актуальны для автолюбителей, в штатной комплектации машин которых данное устройство не предусмотрено.

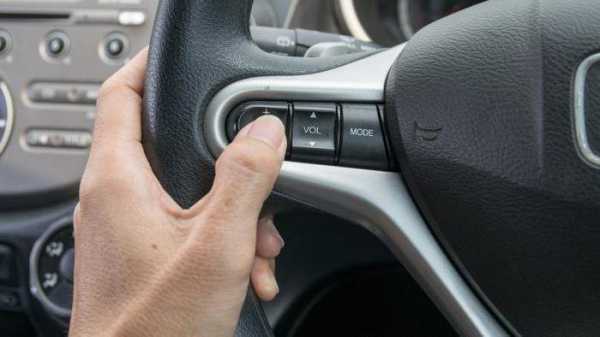

Как работать с круиз-контролем?

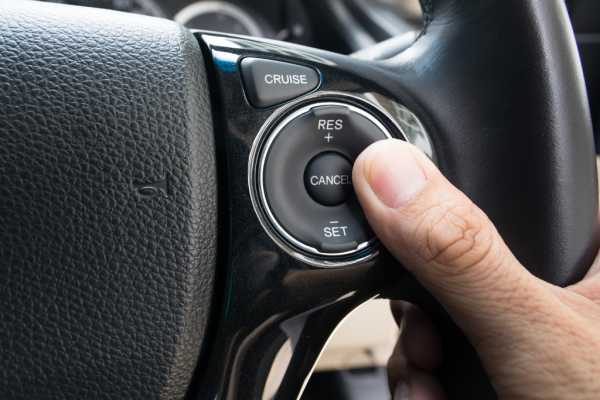

Блок управления находится на руле, что дает возможность использовать опцию с максимальным комфортом. Система предполагает наличие нескольких клавиш:

  • ON/OFF – отвечает за активацию и дезактивацию.
  • SET/ASSEL – регулирует скорость. Одно нажатие кнопки позволит системе запомнить ту скорость, с которой машина ехала во время нажатия. Последующее надавливание на кнопку увеличит скорость на конкретное значение.
  • COAST – снижает скорость на заданное значение.
  • RESUME – возвращает систему к скорости, актуальной ранее.

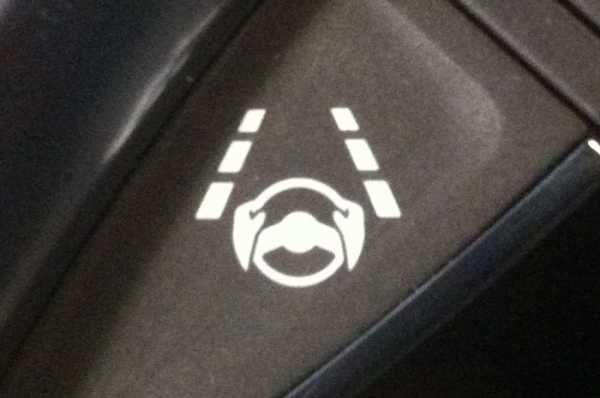

Обратите внимание на то, что, когда система активируется, соответствующий значок, расположенный на панели приборов, засветится зеленым.

Также в авто с МКПП к управлению системой привлечены педали тормоза и сцепления. Даже несильное надавливание на педали деактивирует круиз-контроль, в результате чего авто переходит на ручное управление. В ряде моделей не предусмотрено наличие клавиш ON/OFF – их функции выполняет кнопка SET/ASSEL (отвечает за включение) и педаль тормоза (отвечает за выключение).

Виды круиз-контроля

Система пассивного типа представляет собой простое устройство, которое предназначено для сохранения заданной скорости. В состав системы входят датчики, блок управления, а также привод дроссельной заслонки.

Механизм функционирования пассивного круиз-контроля весьма простой. Когда скорость достигает оптимального, по мнению водителя, уровня, он активирует систему. Датчики ЭБУ запоминают скорость и позицию дроссельной заслонки. Если дорожные условия изменяются (например, авто движется на спуск или на подъем), то датчики извещают ЭБУ, а блок управления отправляет сигнал на привод дроссельной заслонки. Чтобы поддержать стабильную скорость, привод должен открыть или закрыть клапан.
Активный круиз-контроль наиболее часто называют адаптивным.

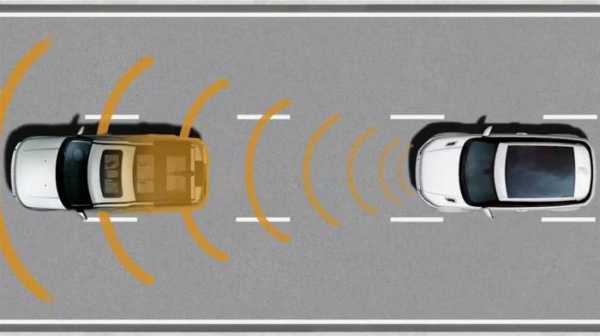

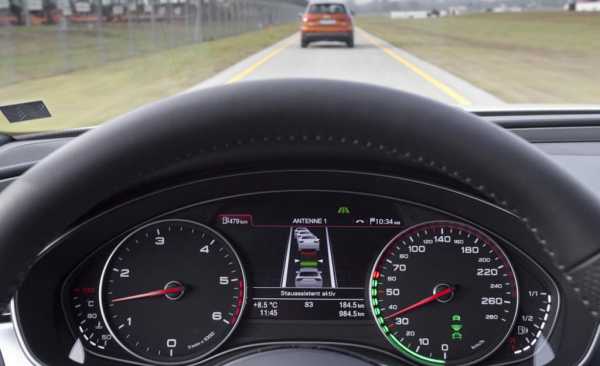

Адаптивный круиз-контроль

Это инновационная система, которая выполняет две функции:

  • Сохраняет назначенную скорость движения;
  • Отслеживает дорожную обстановку. Именно с этой целью в систему интегрированы камеры, датчики, а также радары.

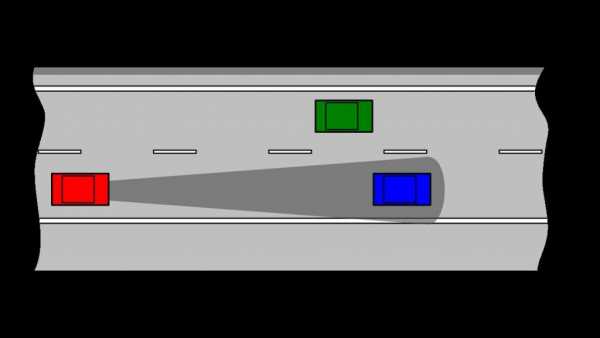

Как это происходит? Система наблюдает за машиной, которая едет впереди, и приспосабливается к ее скорости. Это позволяет соблюдать безопасную дистанцию между двумя авто.

Самые современные системы способны также учитывать дорожную разметку – они не допустят, чтобы авто покинуло свою полосу.

Основное назначение адаптивного круиз-контроля – исключение вероятности столкновения с машиной, едущей впереди Вас. Если система вовремя не успевает среагировать и сбавить скорость, то она предупредит водителя – он сможет затормозить или изменить траекторию движения, чтобы избежать ДТП. Наиболее продвинутые устройства способны самостоятельно задействовать тормозную систему.

Достоинства и недостатки круиз-контроля

Многие автолюбители признают, что круиз-контроль весьма полезен. Такое мнение объясняется следующим:

  • Во время продолжительной поездки водитель может отдохнуть.
  • Систему можно легко установить на любые машины – с АКПП или МКПП, с бензиновыми или дизельными двигателями.
  • При езде со стабильной скоростью бензин или дизель расходуется не столь активно. Согласно статистическим данным, экономия топлива составляет 4–7%.
  • Круиз-контроль – это эффективная система пассивной безопасности. Например, адаптивный круиз-контроль создает допустимую дистанцию между автомобилями и, как следствие, минимизирует вероятность столкновения, а функция ограничителя скорости не позволит Вам увеличить скорость авто до того момента, пока Вы не выжмете педаль газа «в пол».

К недостаткам системы относят:

  • Возможность ошибки. Например, если засорились датчики или сломался радар, круиз-контроль может предположить, что впереди идущая машина находится на небезопасном расстоянии. Результат – резкое снижение скорости вплоть до полной остановки. Водитель не всегда оказывается готовым к такой ситуации.
  • Потеря бдительности. Автолюбитель, перекладывая свои обязанности по управлению авто на систему, становится менее восприимчивым к изменениям дорожной обстановки.

www.kia-favorit.ru

Как работает система круиз-контроля на механике и что это такое?

Развитие современной отрасли автомобильной промышленности вносит существенные коррективы в сам стиль вождения транспортным средством. Знание правил дорожного движения, полный контроль над ситуацией, следование четко установленным правилам – всё это составляет трудовые будни любого автомобилиста, и является обязательным набором атрибутов любой поездки за рулем. Но смена поколений и светлый ум разработчиков сделали возможным отвлечься от всех этих нюансов на определенное время, при этом находясь в пути. Внедрение в транспортные средства разного сегмента и качества системы круиз-контроля сейчас не для кого не является сюрпризом. Однако, как работает круиз-контроль на механике, и вообще возможно ли подобное сочетание, если это не предусмотрено заводским набором? Попытаемся разобраться в этом вместе.

Что такое круиз-контроль

Круиз-контроль (Passive Cruise Control «PCC») – это система, позволяющая поддерживать заданную скорость в автоматическом режиме, без вмешательства водителя в процесс. Подобный принцип управление подразумевает облегчение участия водителя в частичной утрате контроля над вождением. В длительных поездках эта функция позволяет отвлечься от процесса езды, до определенного момента.

Чтобы разобрать принцип работы круиз контроля вообще, необходимо понять, как работает круиз на автомате (АКПП). Всего существует несколько вариантов систем управления этой функцией. Например, некоторые автомобили оснащены специальной кнопкой, расположенной на руле, после активации которой автомобиль ускоряется ровно на 1 км/час. В зависимости от нажатий – изменится и уровень скорости (20 нажатий ускорит автомобиль на 20 километров в час). Чтобы прекратить действие PCC необходимо нажать на педаль газа или тормоза.

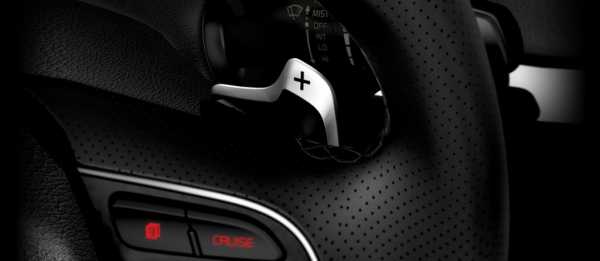

Ручка контроля управления системой круиз-контроля в автомобиле.

Система адаптивного круиз-контроля

С первыми проявлениями заинтересованности в подобном продукте создатели подобных систем начали активно продвигать и модернизировать уже имеющийся продукт. Новые поколения улучшили отклик системы на реакционные проявления водителя, повышалась стабильность круиз-контроля. Однако настоящим прорывом стало изобретение адаптивного типа круиз-контроля («ACC» – Adaptive Cruise Control).

Представляя из себя схожую по типу систему, адаптивный круиз-контроль имеет ряд преимуществ, которые позволяют вывести комфорт от поездки на предельно новый уровень. В конструкции системы имеется радарная установка (в некоторых версиях их несколько), которая учитывает расстояние до ближайшего объекта спереди и контролирует скоростной режим в зависимости от ситуации. Иными словами, адаптивный круиз-контроль позволяет поддерживать безопасное расстояние с расположившемся впереди машиной, подстраиваясь под изменения его скорости.

Расположенный в радиаторной части маячок, активно взаимодействует не только с цифровым процессором, но и с тормозной системой. После исчезновения преграды впереди, транспортное средство в автоматическом режиме возвращается на первоначальный скоростной темп.

Принцип действия адаптивного круиз-контроля.

Работа круиз-контроля на механической коробке передач

Принципы работы понятны, теперь остается разобраться с последним вопросом «как работает круиз-контроль на механике?». Отличительной ошибкой многих водителей является полная уверенность даже в тех вопросах, в которых они некомпетентны. Статистическими данными подтверждено, что многие водители считают невозможным работу круиз-контроля на авто с МКПП. Однако, это вовсе не так.

Для того, чтобы понять, как работает круиз на механике необходимо провести предварительный анализ. Естественно, в штатном режиме работы автомобиля эта система не предусмотрена. Почти все примеры, встречающиеся на дороге – это продукт ручной установки этой системы. Принцип работы круиз-контроля на механике подразумевает установку кронштейна и троса к педали акселератора, благодаря чему осуществляется управление скоростным режимом машины. Работает круиз-контроль на механике благодаря размещению кнопки управления системой рядом с дефлектором (снизу).

В целом, работа круиз-контроля на механической коробке передач ничем не отличается от подобной у автомобилей на АКПП. Однако, она имеет несколько важных нюансов. Первый из них, это снижение скорости до отметки в 40 км/ч при резком снижение скорости в автономном режиме (трудный подъем на возвышенность). Второй стороной медали является, невозможность осуществить переход на передачу ниже в автоматическом режиме, в случае въезда на подъем.

Подключение круиз-контроля осуществляется с помощью нехитрого метода присоединения кронштейна и доп.троса.

Плюсы и минусы круиз-контроля

Мы разобрались как работает круиз-контроль на механике, но так уж он необходим для автомобилей с подобным видом переключения передач? Прежде всего, перед принятием решения по переоборудованию своего авто такой системой нужно учитывать характер вашего вождения. Для густонаселенных пунктов нет особого смысла по установке круиз-контроля (даже адаптивного типа). А вот для водителей, которые совершают частые загородные маршруты, и преодолевает в таком режиме огромные дистанции подобная система послужит хорошим помощником.

Достаточно просто одного нажатия кнопки, и автомобиль автоматически будет поддерживать заданный скоростной темп. Нога и осанка водителя в это время не будет перенапрягаться от механического воздействия на педаль газа, и он сможет сконцентрироваться на преодолеваемом участке дороги. Кроме того, автомобиль даже после совершения необходимых маневров (обгона или объезда), автоматически вернется к своему заданному скоростному режиму.

Ко всему прочему, следует ответственно подходить к решению установки такого продукта, не являющимся штатным оборудованием. Для владельцев механических коробок передач вариант с «попробовать и посмотреть на результат» может быть невыгоден с точки зрения экономии средств. Кроме того, сам процесс установки займет немало хлопот, потому как монтаж круиз-контроля является кропотливой работой требующей определенного уровня знаний в строении конструкции автомобиля.

automotolife.com

Круиз-контроль на механике: установка, преимущества — RUUD

Содержание статьи:

Круиз-контроль на механике представляет собой систему, используемую для того, чтобы поддерживать заданную скорость. Система контролирует режим скорости в автомобиле, когда он вынужден часто передвигаться на трассе или если водитель проживает в загородном доме.

Знакомство с устройством

Круиз-контроль на механике основным своим предназначением имеет экономию бензина и других видов существующего горючего. Система рассчитана для использования на автомобилях премиум-класса. Ведь процесс движения происходит так, что водителю постоянно приходится изменять уровень скорости, увеличивая и замедляя ее. Тогда он ориентируется по спидометру. Такие колебания скорости обеспечивают неравномерный расход горючего и постоянное отвлечение водителя.

Вам будет интересно:Портальная автомойка Karcher: описание, преимущества и недостатки

Преимущества системы

Статистика свидетельствует, что использование круиз-контроля на механике позволяет экономить топливо в среднем в пределах 12%.

Вам будет интересно:Как поменять лампу ближнего света в «Солярисе»?

К тому же соблюдение постоянного уровня скорости позволяет уберечь детали и механизмы транспортного средства от быстрого изнашивания, сэкономить расходные жидкости. Специалисты провели необходимые подсчеты и установили, что можно достичь снижения финансовых затрат в пределах 2%. Благодаря использованию современных систем круиз-контроля на механике можно получить много дополнительных опций. В том числе и сканирования свободного пространства, которое открывается перед автомобилем. Так водитель сможет узнать, нет ли на его пути неожиданных препятствий.

Показатель нижнего предела скорости равен числу от 30 до 50 км/час. Уровень верхнего предела скорости будет зависеть от того, кто является изготовителем транспортного средства. Как правило, показатели работы такой системы варьируются в пределах от 200 до 220 км/час. При низком уровне скорости передвижения, например, если возник затор, водителю достаточно будет управлять с помощью рулевого колеса. А функцией системы в этом случае будет автоматическое увеличение и снижение скорости передвижения посредством регулировки тормозных педалей и ручки газа.

Описание схемы круиз-контроля

Вам будет интересно:»Рено-Каптур» с вариатором: отзывы, тест-драйв, преимущества и недостатки

Для примера возьмем новую «Ладу», в которой не предусмотрено наличие механической системы круиз-контроля.

Контролировать скорость движения будут такие составляющие конструкции:

  • Модуль контроля или управляющий блок — своеобразный компьютерный микропроцессор, месторасположение которого находится в отсеке мотора.
  • Дроссельный привод электрического или пневматического типа. Это зависит от того, какой тип системы подачи горючего используется. Этот привод и узел дросселя соединяются воедино.
  • Переключатель – устройство, которое имеет выход к рулю, центральной консоли или участку, где расположен контрольный щиток. Предназначение вышеуказанного переключателя – активировать и деактивировать систему.
  • Виды контролеров. Разное количество датчиков в этой системе объясняется тем, что все зависит от производителя и бренда. Может быть обеспечено как скоростное вращение колеса, так и контроль скорости вращающихся колес и дроссельного элемента.

Если в новой «Ладе» установить систему круиз-контроля, то узел будет интегрироваться внутрь системы, отвечающей за управление определенным транспортным средством.

Особенности работы

Установка круиз-контроля на механику для многих автолюбителей считается нереальным делом. Но при детальном изучении вопроса можно узнать, что такую установку можно выполнить даже собственноручно. Главное — продумать целесообразность такого действия. Ведь, помимо перечисленных выше преимуществ, система круиз-контроля имеет и некоторые минусы. О них будет сказано далее.

Данная функция предусматривается для автоматики и используется в большинстве моделей премиум-класса. Это преимущество наличия АКПП. Установить систему можно, используя штатный режим. Установка не имеет никаких сложностей, так как заключается только в том, чтобы использовать место, предусмотренное изготовителем транспортного средства.

На «Ладе-Весте» круиз-контроль можно успешно установить, если воспользоваться для этой цели универсальным устройством.

Советы специалистов

Круиз-контроль на механике своими руками установить реально. В этом помогут советы, которые дают профессионалы. Как уже было сказано выше, для механики используется универсальное устройство. Желательно, чтобы оно было немецким, так как именно эти системы отличаются высоким качеством и, по отзывам потребителей, довольно надежны. Выбор качественной системы круиз-контроля – это гарантия защиты от неисправностей и поломок, причиной которых могут стать перегрузки. Причиной перегрузки является неполная совместимость транспортного средства и универсальной системы круиз-контроля.

Особенности установки

Для успешного подключения мультируля на «Ладе-Весте» понадобится дополнительно установить кронштейн и акселераторный трос. Это обеспечит возможность контролировать уровень скорости транспортного средства. Установка круиз-контроля требует также монтажа кнопки, которая будет управлять устройством. Она расположена под дефлектором. Знание таких особенностей важно для успешного выполнения установки.

Как подключить систему, если производитель ее не предусматривал

Прежде всего предварительно необходимо убедиться, насколько исправны узлы автомобиля. Должна быть установлена хорошая резина. Если эти условия не соблюдены, машине нельзя давать возможность управления автоматически. В случае исправности всех систем водитель обеспечит свою безопасность.

Важно обратить внимание на наличие датчика, который контролирует расположение акселераторной педали. Если он есть, понадобится приобрести дополнительный кронштейн. Его тоже можно будет установить собственноручно.

Этапы установки системы круиз-контроля

Для выполнения работ понадобится час времени. Потом также надо обязательно проверить работу системы, устранить имеющиеся неполадки. Последовательность выполнения работ такая:

  • Выбрать место, где будет располагаться система. Как правило, это топливный фильтр, но допускается использовать и тормозной шланг.
  • Выполняем соединение второго троса и акселератора. Перед тем как обрезать его, надо выполнять установку датчика, контролирующего, как расположена педаль газа. Вторым концом надо соединить трос с устройством круиз–контроля.
  • Найти провод, который подключается к тахометру и обеспечить его соединение с новым устройством. Этот провод соединяют и с проводом зеленого цвета, отходящим от управляющего блока. Провод красного цвета подключают к системе стоп-сигнала.
  • Устанавливается кнопка,отвечающая за активацию и деактивацию системы круиз-контроля. Здесь пользуются двойным проводом серого цвета. Протягивание массы от черного провода обязательно.
  • Так как для установки рукоятки управления системой необходимо рулевое колесо, понадобится выполнить его разборку. При наличии подушек безопасности их надо будет временно демонтировать. После установки рукоятки выполняется сборка руля.
  • Проверяется исправность системы. Чтобы круиз-контроль был активирован, достаточно нажатия кнопки устройства.

Подведем итоги

В статье рассматривался вопрос о том, можно ли установить круиз-контроль на механике. По своему принципу эта функция сводится к возможности автоматически поддерживать тот уровень скорости, который предварительно был задан водителем. Причем не понадобится пользоваться педалью газа.

Чтобы активировать систему круиз-контроля, водитель должен только выполнить нажатие кнопки устройства. Уже сразу можно ощутить возможности системы и пользоваться ею по полной.

После нажатия кнопки важно не трогать ногой педаль газа. При этом обеспечивается ровная скорость транспортного средства. Она не изменится даже по причине неровности дорожного рельефа.

При этом водитель может пользоваться педалью, если идет на обгон или хочет прекратить движение.

Современные системы имеют две кнопки: включения/выключения и SET. В случае парного нажатия последней можно развивать максимально допустимую скорость.

Но важно также отметить, что установка такой системы целесообразна только для езды по загородным дорогам, которые не перегружены другими автомобилями. Для езды по городу установка системы бессмысленна. Ведь водителю все равно необходимо постоянно пользоваться педалью, чтобы выполнять торможение.

Предложенные в статье советы по установке системы круиз-контроля на механику «Лады» помогут автолюбителю успешно справиться с этой задачей самостоятельно.

Источник

ruud.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
