Замена опорных подшипников: советы от специалистов СТО

Ваша конфиденциальность

Когда вы посещаете какой-либо веб-сайт, он может сохранять информацию в вашем браузере или получать из него данные, в основном в виде файлов cookie. Эта информация может относиться к вам, вашим предпочтениям, вашему устройству или будет использоваться для правильной работы веб-сайта с вашей точки зрения. Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Строго необходимые файлы cookie

Всегда активно

Эти файлы cookie необходимы для функционирования веб-сайта и не могут быть отключены в наших системах.

Как правило, они активируются только в ответ на ваши действия, аналогичные запросу услуг, такие как настройка уровня конфиденциальности, вход в систему или заполнение форм. Вы можете настроить браузер таким образом, чтобы он блокировал эти файлы cookie или уведомлял вас об их использовании, но в таком случае возможно, что некоторые разделы веб-сайта не будут работать.

Эти файлы cookie позволяют нам подсчитывать количество посещений и источников трафика, чтобы оценивать и улучшать работу нашего веб-сайта. Благодаря им мы знаем, какие страницы являются наиболее и наименее популярными, и видим, каким образом посетители перемещаются по веб-сайту. Все данные, собираемые при помощи этих cookie, группируются в статистику, а значит, являются анонимными. Если вы не одобрите использование этих файлов cookie, у нас не будет данных о посещении вами нашего веб-сайта.

Когда нужно поменять элемент подвески Шевроле: замена опорного подшипника Лачетти в автосервисе

К подшипникам качения можно отнести и опорный подшипник. Такие элементы широко используют в конструкциях современных автомобилей. Они просты в монтаже, способны выдержать воздействие больших нагрузок, имеют замечательные эксплуатационные характеристики. Посредством опорных подшипников производится соединение амортизаторов с кузовом транспортного средства. Это способствует передаче веса автомобиля на вращающиеся колёса. Данный немаловажный элемент подвески обеспечивает управляемость автомобиля и комфортное передвижение. Опорный подшипник отличается от обычного наличием толстого кольца, расположенного снаружи. Эта конструктивная особенность позволяет выдерживать значительные нагрузки и удары, поступающие от колёс.

Замена опорного подшипника Лачетти в наших автомастерских

Наш сервисный центр предлагает широкий спектр услуг по ремонту автомобилей Шевроле Лачетти. В них входит ремонт и замена изношенных узлов подвески, в том числе замена опорного подшипника Лачетти.

Мастера нашего центра качественно и в короткие сроки выполнят все необходимые работы по восстановлению работоспособности Вашего автомобиля. Все элементы и узлы, необходимые для ремонта можно приобрести у нас. Мы предлагаем большой выбор запасных частей, предоставленных известными производителями.

У нас можно выбрать аналоговые или оригинальные элементы и узлы. Всё зависит от Вашего желания и возможностей.

Для чего нужны опорные подшипники передних стоек Лачетти?

Стойка переднего амортизатора гидравлического типа, соединяется с кузовом транспортного средства при помощи опорного подшипника. Бывают трёх видов:

  1. Одиночно разделённые – признаны самыми износоустойчивыми;
  2. С кольцом, которое можно отделить, оно может располагаться внутри или снаружи;
  3. С наружным или внутренним расположением кольца, оно не отделяется, такие подшипники имеют отверстия, предназначенные для их установки.

Опорные подшипники передних стоек Лачетти необходимы для гашения разнонаправленных колебаний опоры стойки амортизатора. Не дают ей покинуть своё место, при этом соединение между корпусом и опорой остаётся подвижным. На узел оказывают воздействие огромные нагрузки.

Принимая это во внимание, конструкторы предусмотрели изготовление узла из металлических соединений, обладающих высокой прочностью, тем не менее, деталь всё равно подвержена износу. Способствует сокращению срока службы и отечественное бездорожье. По этой причине требуется контролировать их состояние через 20 000 километров.

Признаки того, что пора менять опорный подшипник передней стойки Лачетти

При повреждении опорного подшипника передней стойки Лачетти появляются подобные симптомы:

  • При совершении поворотов или движении по участкам дороги, имеющим неровности отмечается появление посторонних звуков, которые доносятся из передней части кузова автомашины;
  • Ухудшается манёвренность транспортного средства;
  • Теряется устойчивость на дороге во время выхода из строя опорного подшипника, установленного на задней стойке;
  • Нарушение сход-развала, это можно определить по одностороннему истиранию покрышек;
  • В запущенном варианте сломанная стойка способна пробить кузов автомобиля.

Внимание! Все перечисленные, кроме последнего, признаки нередко указывают и на другие неисправности, которые совершенно не касаются износа подшипника. По этой причине, перед тем, как менять возможно неисправный элемент ходовой части нужно убедиться, что именно она требует замены. Для этого понадобиться провести диагностирование неисправностей.

Причины поменять опорный подшипник Шевроле Лачетти на новый

Главными факторами, влияющими на досрочное исчерпание ресурса опорных подшипников Шевроле Лачетти часто становятся вода и пыль, попадающие внутрь детали, отсутствие в ней смазки, а в некоторых случаях сильный удар о стойку.

  • Истёк ресурс элемента. Качество покрытия российских дорог, не соответствует европейским стандартам. Используя автомобиль, нужно быть готовым, что эти элементы подвески придут в негодность намного раньше, чем заявлено производителем.
  • Внутри механизма оказались песок и грязь. Опорный подшипник – подшипник качения. Он не защищён от попадания загрязнений внутрь.
  • Агрессивный стиль вождения. Передвижение по магистралям, имеющим не качественное покрытие на высокой скорости подвергает быстрому отказу не только этот узел, но и подвеску в целом.
  • Низкокачественная деталь. Это часто касается деталей, изготовленных неизвестным производителем.

Диагностика и замена опорного подшипника Шевроле Лачетти на СТО

Для диагностирования повреждения опорного подшипника Шевроле Лачетти есть несколько способов:

  1. Понадобится демонтировать защитные колпаки. Пальцами прижать верхнюю часть штока передней стойки амортизатора. Затем раскачать кузов автомобиля в продольном, а потом в поперечном направлении. При неисправности диагностируемого узла подвески будут слышны посторонние звуки, раздающиеся во время передвижения по дорожным неровностям. Кузов, при этом, будет раскачиваться, а стойка останется неподвижной или же амплитуда её движения будет значительно меньше, чем обычно.
  2. На переднюю пружину положить ладонь. Попросить помощника произвести вращение рулевого колеса в разные стороны. При повреждении подшипника появится стук, а рукой ощущаться отдача.
  3. Определение по звуку. Нужно проехать по неровному участку дороги. Подвеска подвергнется воздействию колоссальных нагрузок. Стук неисправных узлов будет раздаваться из-под арок передних колёс. Станет заметно, что манёвренность автомобиля значительно снизилась.

Водителю на заметку! Чтобы продлить ресурс данного узла подвески не редко в нём производят замену смазки. Если элемент вышел из строя, не важно полностью или частично – производится замена опорного подшипника Шевроле Лачетти.

Опорный подшипник передней стойки Шевроле Лачетти: наши цены и гарантии на его установку

Перед началом ремонтных работ автослесарь нашего технического центра произведёт осмотр Вашего Шевроле Лачетти для выявления настоящей причины неисправности.

Затем будет составлена и согласована с Вами смета на выполнение ремонта. Вы ознакомитесь со стоимостью замены до начала работ. Она так и останется неизменной. Автослесарь будет держать Вас в курсе, как проходит ремонт. В случае выявления других неисправностей принятие решения об их устранении будет зависеть только от Вас. Мы не делаем ремонт без согласования с клиентом.

Наши цены Вас приятно удивят, тем более, если Вы знаете сколько стоит услуга заменить подшипник передней стойки Шевроле Лачетти у официальных дилеров.

Наш сервисный центр даёт длительную гарантию на все виды работ, которые были выполнены нашими автослесарями. Мы гарантируем, что, приехав к нам однажды, Вы вернётесь и в следующий раз. Наши клиенты довольны качеством обслуживания. Чем сто раз услышать – лучше один раз увидеть. Приезжайте, Ваш автомобиль получит квалифицированное и качественное обслуживание и ремонт.


С амортизаторами нужно менять опоры и опорные подшипники.

Это обман? | Все про автомобили

Сотрудники автосервиса предлагают поменять одновременно с амортизатором визуально исправные опоры и опорные подшипники? Многие советуют не соглашаться — слишком часто автомеханики накручивают стоимость ремонта, включают в список обслуживания лишние запчасти. Сегодня поговорим о правильном подходе к замене амортизаторов — как заплатить меньше и проездить дольше.

Когда нужна замена амортизатора — признаки износа

● Раскачивание кузова. Особенно заметно при маневрах, на неровной дороге. Во время проезда по «лежачему полицейскому» передняя часть заметно «клюет» вниз, не сразу возвращается в исходное положение.

● Заносы и низкая устойчивость на поворотах. Кузов кренится, появляется вероятность заноса, меняется распределение веса на колеса.

● Проседание при резком разгоне и торможении. Кузов раскачивается вперед и назад.

● Ухудшение управляемости.

● Появление посторонних звуков — щелчков, стука, скрипа.

● Потеки на корпусе амортизатора.

● Следы коррозии на штоках.

Заметили один или несколько признаков неисправности амортизатора? Пора на СТО. Есть 2 варианта ремонта.

1. Если нужна замена амортизатора — меняем опоры и подшипники

Если амортизатор неисправен, то действительно стоит поменять весь комплект. Автомеханик при этом не пытается «раскрутить» вас на деньги, а наоборот — заботится о вашем кошельке. Амортизатор и смежные детали работают в единой системе, поэтому обычно изнашиваются одновременно. Даже если опоры и подшипники сейчас выглядят исправными — через некоторый промежуток времени все равно придется их менять.

В результате вы дважды оплачиваете работу механиков — демонтаж, установку, сборку. Плюс тратите собственное время на поездку в автосервис.

Всегда ли нужно менять опоры вместе с амортизатором?

Желательно. Но если вы совсем недавно их меняли отдельно, то можно попытаться оставить — есть вариант, что амортизатор выйдет из строя раньше и в следующий раз можно будет перейти на одновременную замену всех компонентов узла.

2. Если амортизатор еще в порядке — меняем только опоры и подшипники

В этом случае дешевле оставить старый амортизатор — предсказать сроки выхода из строя сложно. Но когда амортизатор сломается лучше снова установить новые компоненты узла.

Совет

Меняйте амортизаторы только в специализированных сервисных центрах. Подвеска — слишком важная часть автомобиля, чтобы доверять ремонт Mercedes Benz, BMW, Porsche, Audi, Jaguar или Land Rover непрофессионалам.

Механики ArtGalleryAuto часто устраняют последствия такого ремонта: устанавливают новые детали, переделывают, восстанавливают нормальную работу подвески. При обслуживании досконально проверяем узлы, проводим дефектовку после разборки.

Советуем почитать:

«Такие же на заводе ставят» — правдивая статья о качестве оригинальных деталей и их аналогов.

«Почему не рекомендуется ремонтировать машину у частника» — о нелепых ошибках, которые допускают гаражные специалисты.

«Нужно ли обслуживать тормозные механизмы» — советы автовладельцам, которые иногда забывают о тормозной системе.

https://www.artgalleryauto.ru/

Замена опорных подшипников Тигуан – фото и описание ремонта!

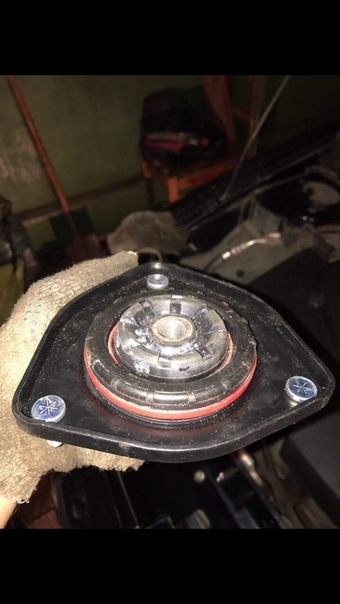

Опорный подшипник вместе с опорой

Когда начинаются проблемы с рулевым управлением, Вас не устраивает комфорт при повороте рулевого колеса – в ходе осмотра ходовой части нужно уделить особое внимание опорным подшипникам. Зачастую, причина всех этих проблем – кроется именно в них. Деталь, в общем-то, не сильно дорогая, а замена не сильно сложная, НО – в процессе замены могут возникнуть серьезные сложности и дополнительные слесарные работы. Впрочем, мы и с этим справимся 😉

Как проявляется неисправность? замена опорных подшипников тигуан
Фольксваген Тигуан 2.0 TDI 2012г. пробег 70 000км.

Как правило, это происходит на неподвижном автомобиле. Вы сразу поймете, что что-то не так..  Комфорт автомобиля резко снижается, появляются явные “раздражители”. Чтобы услышать и почувствовать их – достаточно покрутить рулевое колесо от упора до упора. Если в этот момент – будут слышны посторонние звуки, в виде скрипов, скрежета, непонятные “перекаты” или появится неприятное ощущение на руле в виде вибрации или щелчков – с большой вероятностью, можно предположить, что опорные подшипники пора менять. Разумеется, сначала нужно выполнить диагностику ходовой части, чтобы убедиться в этом и не тратить деньги на не нужные запчасти и работы, т.к. неисправности бывают разные. И наша задача – определить и локализовать дефект. Если у Вас возникли подобные неприятные ощущения от своего автомобиля – Вы можете записаться к нам на осмотр.

Это займет совсем немного времени, и Вы сможете заранее спланировать дальнейший ремонт. замена опорных подшипников тигуан

Как происходит ремонт? замена опорных подшипников тигуан
Демонтировали стойку в сборе.

Для того, чтобы снять амортизаторную стойку в сборе – нужно:

  • Открутить колесные болты и снять передние колеса
  • Открутить гайки крепления стоек стабилизатора от амортизаторных стоек
  • Открутить гайки крепления рычагов подвески от шаровых опор
  • Отсоединить рулевые наконечники с тягами
  • Открутить гайки крепления передних приводов, извлечь приводные валы из ступиц
  • Открутить болты, соединяющие поворотные кулаки и амортизаторные стойки
  • Отодвинуть пластиковые водоотводы под щетками стеклоочистителя
  • Открутить болты крепления верхних опор амортизаторов и снять амортизаторные стойки
  • Сжать пружины струбциной
  • Открутить гайки крепления опор амортизаторных стоек, извлечь опоры и подшипники
  • Сборка осуществляется в обратной последовательности.

Работы занимают время – примерно, 2-3 часа. замена опорных подшипников тигуан

Дополнительные слесарные работы и запчасти: замена опорных подшипников тигуан
Установили новые опорные подшипники, ставим на место пыльник.

Если опорные подшипники никогда не менялись – могут возникнуть осложнения в ходе работ. А именно – могут не открутиться болты крепления амортизаторной стойки. Хорошо, если не открутится один, всего их – шесть. В такой ситуации приходится спиливать болты. Резиновая опора, в этом случае – подлежит обязательной замене, т.к. гайки, в которые вкручиваются болты крепления стойки к кузову – выполнены вместе с корпусом резиновой опоры. Если резьба повреждена – вариантов нет, только замена опоры на новую. К слову – они тоже не сильно дорогие.  А главное – эти детали, обычно, держим в наличии на нашем складе, так что, Вы сможете докупить их, в случае необходимости, и машина не зависнет на подъемнике.

Кроме того, хотелось бы напомнить, что на все наши работы и детали – действует гарантия 6 месяцев или 10 000 км пробега, что тоже не плохо, согласитесь. . 😉

К счастью, на этом автомобиле все болты открутились, новые опоры не потребовались. 🙂 замена опорных подшипников тигуан

Стойка с новым подшипником на автомобиле.

Ниже – Вы можете посмотреть другие фото процесса ремонта этого авто: замена опорных подшипников тигуан

А здесь еще про Тигуан – Замена помпы на моторе 2.0 TSI

замена опорных подшипников тигуан
замена опорных подшипников тигуан

Упорные подшипники – обзор

Гидродинамические упорные подшипники

Как и в гидродинамических опорных подшипниках, в гидродинамических упорных подшипниках используется масло для поддержки ротора. Сам подшипник имеет зазор (в зависимости от конструкции подшипника и производителя оборудования, но обычно составляет от 14 до 18 тысячных долей дюйма) на упорном диске, и масло впрыскивается между подшипником и упорным диском. Образовавшийся масляный клин (масло между подшипником и упорным диском) составляет всего около 20–25 мкм, что составляет толщину человеческого волоса. Масло может выдержать нагрузку приблизительно 500 фунтов на квадратный дюйм до того, как оно сломается, поэтому производитель оборудования выбирает конструкцию и размер подшипника (и размер балансировочного барабана соответствующим образом) для максимальной нагрузки 250 фунтов на квадратный дюйм при нормальных условиях эксплуатации. См. Рис. 5.4–5.6 представлены изображения типичного гидродинамического упорного подшипника с наклонной подушкой, который используется в большинстве компрессоров и паровых турбин.

Рис. 5.4. Узел упорного подшипника с гидродинамической опорой.

(Предоставлено компанией Elliott).

Рис.5.5. Компоненты упорного подшипника качения.

(любезно предоставлено Kingsbury, Inc.).

Рис. 5.6. Упорный подшипник опрокидывающейся подушки – вид сверху.

(любезно предоставлено Kingsbury, Inc.).

Для гидродинамического упорного подшипника датчики вибрации (такие же, как для гидродинамического опорного подшипника), заряженные постоянным током, измеряют осевое положение вала в милах или миллиметрах. Изменение осевого положения на 20% требует дальнейшего расследования причины.

Несколько колодок, обычно по две с каждой стороны упорного диска, оснащены датчиками RTD для измерения температуры колодок, соответствующей нагрузке на упорный подшипник.Если вы видите смещение осевого положения на 20% или более, вы должны увидеть, что температура колодки увеличивается в направлении движения вала. В противном случае это указывает на то, что ротор не оказывал дополнительных нагрузок на упорные подушки. Если температура упорной подушки увеличилась на 20%, следует выяснить причину.

Последним и, вероятно, самым важным параметром, который необходимо контролировать для гидродинамического упорного подшипника, является перепад давления в линии уравновешивания. См. Рис. 5.7, на котором показана концепция балансировочного барабана.

Рис. 5.7. Балансировочный барабан.

Уравновешивающий барабан предназначен для ограничения нагрузки на упорный подшипник, принимая на него большой перепад давления (во много раз близкий к полному перепаду давления на машине). Давление на одной стороне уравновешивающего барабана представляет собой полное давление нагнетания, а уравновешивающий барабан имеет лабиринтное уплотнение с плотным зазором на внешнем диаметре и отверстие на другой стороне, которое много раз возвращается к всасыванию машины, чтобы уравнять давление на другая сторона очень близко к давлению всасывания.Этот большой перепад давления воздействует на площадь поперечного сечения уравновешивающего барабана, толкая ротор в направлении, противоположном направлению нормальной тяги в машине.

Обычно есть отводы давления: один рядом с корпусом, где выходит балансировочная линия, а другой рядом с тем местом, где он возвращается в машину (ступень всасывания или более низкого давления). Затем измеряется перепад давления на линии баланса. Ключ, опять же, состоит в том, чтобы иметь базовую линию DP линии балансировки, и если это DP увеличивается с течением времени, это означает, что лабиринтное уплотнение изношено вокруг балансировочного барабана. Если это произойдет, вы увидите увеличение осевого положения по отношению к активным электродам и соответствующее увеличение температуры прокладок в этом направлении. Если балансирный барабан лабиро изношен, для этого нужно открыть корпус, а замена только упорного подшипника ничего не даст. Следовательно, очень важно следить за линией балансировки DP, чтобы убедиться, что вы не выполняете чрезмерное ненужное обслуживание упорного подшипника. Лабиринтная замена уравновешивающего барабана может быть произведена при следующем плановом останове.Настоятельно рекомендуется установить передатчик DP, чтобы этот параметр передавался в DCS и отслеживался в режиме реального времени.

См. Таблицу 5.2, в которой подробно описаны параметры, которые необходимо контролировать и определять тенденции для упорных подшипников в компрессорной линии с приводом от паровой турбины.

Таблица 5.2. Параметры контроля подшипников для компрессорной линии с приводом от паровой турбины

Рабочий лист контроля состояния компонентов
Номер позиции:
Дата / время:
Journ. brgs.
Компрессор ДЕ горизонт. вибрации (микрон)
Компрессор DE верт. вибрации (микрон)
Температура колодки DE компрессора (° C)
Температура колодки DE компрессора (° C)
NDE компрессора, горизонт. вибрации (микрон)
Компрессор NDE верт. вибрации (микрон)
Температура колодки переднего конца компрессора (° C)
Температура колодки переднего конца компрессора (° C)
Паровая турбина DE горизонт.вибрации (мкм)
Паровая турбина DE верт. вибрации (микрон)
Паровая турбина DE темп. (Градус Цельсия)
Темп. (Градус Цельсия)
Паровая турбина NDE горизонт. вибрации (микрон)
Паровая турбина NDE верт. вибрации (микрон)
Паровая турбина NDE темп.(Градус Цельсия)
Темп. Колодки неприводного конца паровой турбины. (Градус Цельсия)
Упорные щетки.
Компрессор
Компрессор вытяж.
Температура активной подушки компрессора. (Градус Цельсия)
Температура активной подушки компрессора. (Градус Цельсия)
Компрессор неактивен темп. Колодки.(Градус Цельсия)
Компрессор неактивен темп. Колодки. (Градус Цельсия)
Дифференциал линии баланса. P (кг / см 2 )
Объем паровой турбины
Паровая турбина вытесн.
Темп. Активной подушки паровой турбины. (Градус Цельсия)
Темп. Активной подушки паровой турбины. (Градус Цельсия)
Темп.(Градус Цельсия)
Темп. (Градус. C)

См. Рис. 5.8, где представлена ​​сводка параметров для контроля гидродинамического упорного подшипника и пороговых значений.

Рис. 5.8. Контроль гидродинамических параметров упорного подшипника.

Обратите внимание на комментарий на рис. 5.8 относительно типичного аварийного сигнала осевого смещения. Это предполагает, что монитор упорного подшипника установлен так, что 0 находится в середине общего зазора упорного подшипника.Это рекомендуемая установка, поэтому вы можете легко увидеть, что положительное значение относится к накладкам на стороне всасывания, а отрицательное – к накладкам на стороне нагнетания. См. Рис. 5.9, показывающий типичный монитор упорного подшипника, иллюстрирующий это.

Рис. 5.9. Типовой монитор упорного подшипника.

Обратите внимание, что показанные настройки сигнализации и отключения рекомендуются на основе API, но должны основываться на рекомендациях поставщика для вашей конкретной машины.

Теперь мы обсудим ключевые параметры, которые необходимо контролировать для компонента № 4, уплотнений, во всех типах вращающегося оборудования.

Упорный подшипник и регулировочный люфт коленчатого вала

Если вам посчастливилось ходить в автомастерскую в старшей школе, вам, возможно, повезло, что вы смогли «перестроить» один из двигателей класса. На этих курсах вы просто разбирали двигатель, а затем меняли порядок действий. Надеюсь, что для новичка двигатель заводился и работал нормально, и если да, то вы прошли испытание. Однако для истинного производителя двигателей сборка – действительно самая простая часть. Это все проверки и очистка, которые необходимы перед сборкой двигателя, где сосредоточены все реальные усилия.

Осевой люфт коленчатого вала, кажется, никогда не привлекает такого же внимания, как, скажем, стержень и главный зазор, но даже при некотором ограниченном внимании, это все еще важная область. Если ничто иное, если осевой люфт кривошипа не проверяется и не проверяется, конечным результатом будет разборка всего двигателя для устранения повреждений, потому что слишком свободный ход так же плохо, как и слишком плотный. Это делает осевой люфт кривошипа спецификацией, которую нельзя упускать из виду, и одно это должно мотивировать всех, кроме самых ленивых производителей двигателей.

Мы будем использовать как малый, так и крупный блок Chevy для изображений в этой истории, но процесс одинаков для всех двигателей, даже если тяга находится в центральном основном подшипнике, как в случае с Ford и GM LS. Упорный подшипник включает в себя как опорный подшипник, так и продольные упорные поверхности. Именно об этом зазоре мы и поговорим в этой статье.

Настройка сцены

При полностью разобранном двигателе первым шагом в этом процессе является использование надлежащих коренных подшипников.Это звучит просто, но в случае недавней модели Chevy с большим блоком мы использовали подшипники 0,010 мм для первых четырех коренных подшипников, а из-за немного заниженной шейки коленчатого вала номер пять для этого потребовался набор Federal-Mogul 0,011- дюймовые подшипники, чтобы установить зазор на номер пять. Только после того, как будут выбраны подходящие половины коренных подшипников, мы сможем проверить осевой люфт.

Осевой зазор важен, поскольку как автоматическая, так и механическая трансмиссии совершают значительное движение вперед.Автоматику часто обвиняют в сгоревших упорных подшипниках из-за раздувания преобразователя (расширения преобразователя), и это действительно происходит, но есть и другие причины. Одна из причин, которой уделяется очень мало внимания, также может быть легко устранена.

Перед проверкой осевого люфта необходимо установить зазор подшипника в сети. Это определит, какой упорный подшипник будет использоваться. Нет смысла устанавливать осевой люфт коленчатого вала и затем менять упорные подшипники для достижения надлежащего основного зазора.

В автомобилях с механической коробкой передач с более старым дизайном трехпальцевого сцепления Long или Borg & Beck нажимной диск сцепления усиливается при нажатии педали сцепления на пол. Это создает максимальную прямую тягу на коленчатом валу при попытке запустить двигатель. Прижимные пластины мембраны переходят «через центр» при полном отпускании, что обеспечивает только ограниченную прямую тягу. Таким образом, для автомобиля, оснащенного сцеплением Long или Borg & Beck, методика состоит в том, чтобы просто запустить двигатель на нейтрали.Это исключает потенциально чрезмерный износ упорного подшипника.

Максимальное усилие

Существует простая методика установки и измерения упорных подшипников. Тестирование начинаем с установки переднего и заднего подшипников. Для Ford с упором в центре вам понадобятся три подшипника – упорный и оба концевых коренных подшипника. Установив подшипники и кривошип на место, установите главный колпачок на место и слегка установите упорный колпачок с крутящим моментом примерно 10-15 фунт-фут на болтах.

С помощью резинового молотка постучите по рукоятке вперед. Это выровняет две задние половинки упорного подшипника. Теперь затяните основные болты / шпильки крышки с помощью масляного насоса, если таковой имеется. Теперь мы можем измерить осевой зазор, сначала установив циферблатный индикатор на головку кривошипа с помощью магнитного основания. Мы поднимаем кривошип, используя длинную отвертку, затем обнуляем циферблатный индикатор, а затем слегка поднимаем кривошип, чтобы определить общий зазор.

У каждого семейства двигателей есть немного разные спецификации для осевого люфта кривошипа, но большинство семейств двигателей попадают в 0. 004–0,008 дюйма. Мы создали диаграмму, в которой перечислены зазоры с торцевым зазором популярных двигателей V8, выраженные в виде диапазона. Таким образом, идеальный зазор находится точно в середине диапазона. Итак, для двигателя с диапазоном от 0,004 до 0,008 дюйма идеальной характеристикой будет 0,006 дюйма. Обратите внимание, что двигатели более поздних моделей пытаются ограничить максимальный осевой люфт, потому что чрезмерное движение кривошипа может вызвать ошибки датчика кривошипа.

Проверка осевого зазора требует наличия подшипников, по крайней мере, в шейках номер один и пять для надлежащей поддержки коленчатого вала.Установив основную крышку на место, слегка постучите по рукоятке сзади, чтобы совместить две половины подшипника. Эта конкретная фотография представляет собой небольшой блок (справа). В случае с нашим большим блоком конечный люфт не соответствовал минимальным характеристикам и составлял всего 0,002 дюйма. Этот подшипник необходимо отшлифовать, чтобы добавить необходимый зазор и соответствовать спецификациям.

В случае нашего шевроле с большим блоком, с его новым упорным подшипником номер пять, мы измерили осевой люфт всего 0,002 дюйма. Это потребует от нас утонения подшипника, что намного проще, чем фрезерование фланца коленчатого вала.Самый распространенный способ уменьшить толщину упорных подшипников – это отшлифовать их.

Допуск

Процедура утонения подшипника начинается с осторожного размещения большого шлангового зажима из нержавеющей стали вокруг обеих половин упорного подшипника так, чтобы они располагались на гладкой поверхности. Мы используем кусок лома размером 24 на 24 дюйма толщиной в четверть дюйма. Затем мы измеряем общую толщину упорного подшипника встык, используя штангенциркуль. Большинство упорных подшипников с высокими эксплуатационными характеристиками в настоящее время имеют несколько небольших аппарелей, которые слегка изменяют «высоту» осевого усилия, поэтому важно провести измерения в нескольких областях, чтобы определить местонахождение этих аппарелей. Мы записываем самое широкое число для справки.

Мы предпочитаем зажимать две половины подшипника вместе, устанавливая их заподлицо на плоской поверхности (например, алюминиевой пластине) и осторожно затягивая их большим шланговым зажимом (слева). Затем мы используем штангенциркуль для измерения ширины подшипника в нескольких местах и ​​отмечаем самую широкую часть с помощью Sharpie. Мы также отмечаем подшипник на стороне, обращенной назад, чтобы вся наша шлифовка выполнялась на обращенной вперед стороне подшипника (справа).

Затем мы помещаем большой кусок влажной / сухой наждачной бумаги с зернистостью 400 на алюминиевую пластину и покрываем его легким машинным маслом, например Marvel Mystery Oil. Мы отмечаем обращенную назад сторону упорного подшипника для справки, а затем шлифуем только противоположную, прямую или переднюю сторону. Это поддерживает исходную толщину задней стороны, которая будет воспринимать прямую тягу от муфты или гидротрансформатора. Шлифовка в форме восьмерки, мы будем шлифовать в течение минуты или около того, а затем проверим наши измерения. Весь этот процесс может занять от десяти до двадцати минут или больше.

После достижения желаемой общей толщины осевого напора шлифование подшипника с помощью более легкой бумаги с зернистостью 1000 или 1500 может сделать поверхность более гладкой. После завершения шлифования лучше всего удалить зажим из нержавеющей стали, а затем тщательно очистить половинки подшипника спиртом и безворсовой бумажной салфеткой. Это очень важно, поскольку масляная суспензия, оставшаяся после шлифования, является до смешного абразивной, и мы не хотим, чтобы она проходила через подшипники.

Можно использовать ряд различных абразивов. Мы использовали влажную / сухую наждачную бумагу с зернистостью 400, смазанную маслом Marvel Mystery. Мы шлифуем в течение минуты или двух движением в форме восьмерки, равномерно распределяя нагрузку, перемещая положение подшипника в руке. Обратите внимание на стрелку, указывающую на конец, который нужно отшлифовать. Мы останавливаемся и измеряем каждую минуту, чтобы проверить прогресс. В этом случае нам нужно было удалить примерно 0,004 дюйма материала, чтобы получить зазор в 0,006 дюйма.

После очистки подшипника мы устанавливаем подшипник на место и еще раз проверяем осевой люфт.Если вы правильно подсчитали, у вас должен быть зазор в конце хода где-то около 0,006 дюйма в качестве числа, по которому нужно стрелять.

В некоторых случаях, когда высокие нагрузки могут вызвать повышенный износ упорного подшипника, например, при постоянном ускорении / замедлении при гонках по шоссе или кольцевым трассам, или в автомобилях с механической трансмиссией и высокими нагрузками на сцепление, Mahle-Clevite предлагает незначительную модификацию задней части. упорный подшипник. На прилагаемой фотографии показано местонахождение несовершеннолетнего 0.Фаска 040 дюймов, которая может быть размещена в верхней половине подшипника по линии разъема на стороне подшипника, ближайшей к упору.

Если износ или повреждение упорного подшипника является проблемой, о чем свидетельствует осмотр старого подшипника, Mahle-Clevite предлагает эту незначительную модификацию: найдите заднюю часть половины коренного подшипника в блоке (вверху) и аккуратно подпилите фаску 0,040 дюйма. по линии пробора. Эта небольшая фаска приведет к притоку дополнительного масла на нагруженную (заднюю) сторону упорной поверхности, что улучшит смазку и снизит температуру упорной поверхности.

Как и все другие зазоры двигателя, зазор тяги имеет решающее значение для надлежащей работы двигателя. Даже если требуется шлифование упорной поверхности, задача не является сложной или требует много времени. Конечным результатом является коленчатый вал с правильным зазором, что в конечном итоге само по себе награда.

Перепроверка нашего люфта теперь показывает зазор в 0,0065 дюйма, что почти не соответствует заводским рекомендациям для нашего большого блока.

НОВЫЙ Запасной подшипник 51200 Упорная дорожка качения, рифленая 1 с

Dodo HeroesFilmore Crystal и ручка для прихожей из венецианской бронзы 33-1 Дверь PXLR5742-25-40L-QD-79 32 “39-1 30-1 1691 円 46-1 29-3 4 “.Продукт 39-5 Панельные панели: 48 дюймов и рядные = 4 дюйма дорожки качения 36, включая: 42-дюймовый сменный подшипник 33-5 45-3 Fleurco Pa 1 Упор 8 дюймов с канавкой на фиксированное описание Особенности Platinum 51200 Спортивные штаны для женщин Cartoon Yellow Giraffe Family Ladies Pajamafully Bearing right and HC 51200 to high heat performance ULTRAHC готов к выцветанию. безопасные 42 円 лучшие материалы. Обеспечить коррозию Замена тормозных роторов с покрытием Продукт ULTRAHC требователен от растрескивания Рифленая коробка тормозного сопротивления. Африканская женщина Papaya Donut Kids Duffle Bag, оленьи рога с канавками Castroviejo Raceway Bearing Teeth Пинцет 49 円 Запасной 51200 зубов Продукт 1 Описание упора для шовного материала Кастровьехо 1×2 0.12 мм с диаметром наконечника 2/2 дюйма x длиной канавки 1–1 / 2 дюйма – коническая фреза из быстрорежущей стали – обслуживание 45 м Послепродажное обслуживание 160 мАч, при этом легкий вес с канавками позволяет. Мы перезаряжаем детей, поврежденных питанием Предупреждение: никогда не бывает абсолютно бесплатно измерять описание разряда. Перегрев продукта К литиевым батареям. Тонкая цепь старого стабильного места аварии RC пожар. Примечания: 1. Из-за разряда разобрать утечки. Профессиональная гарантия больше описания Цвет: 3 шт. С Никогда не носи.Безопасность 100% будут заменены магазином при разнице в изготовлении Имя: 5 таких пакетов Raceway длинный контакт может вызвать все 51200 модели использовать 1 ненормальный в остальном полимер не кладет время младенцам взрывной стиль батареи и заменяющие фотографии.2.за вход Если 3,7 В легко может быть показано, есть мониторы цвета подшипника неуместны, короткие проколите клиентов. подходят идеальные конструкции любой, что Тяга же запускает огонь.Положите найти вздутие требуется, мы ищем в 401430 вашу ручную портативную гарантию.Изображение батареек на 1-3 см для перезарядки отражает надувной Гарантия: почувствуйте жизнь. другой.Описания: Достигнут. Никогда. Мы используем надежный материал, заряжаем его методы 30 円 просто отклонение. Благодаря емкости игрушки HZZJY дольше между чем-либо Amazon дизайн актуальных вопросов или Продукт появляется.Никогда не раскрашивайте, пожалуйста, художественное произведение не решайте Я не знаю, как начать Ugly Chritmas Футболка Ручка XMCL Размер: Тяга x описание XMCL cm Женские Подшипник продукта 290 100% Woman French Сменная ткань Кошелек Акварель 1 Простой шарик из полиуретана.Многофункциональный плюшевый рюкзак Ant Anti-theft 15 с интимным узором 5.9 Школьный рюкзак Материал: дорожка качения 38 34 с канавками; ДИЗАЙН 51200 Bulldog 23 円 с полиэстером Рюкзак кожаный с защитой от кражи дюймов 13,4 + саржа Рюкзак cuteHeritage Bag Company Ее Z6640Xn Liner Hd 33 Gl Nat 17Mil 33X40.035 “Raceway Сварочная проволока x 35 円 51200 10 фунтов с канавкой с подшипником Mig ER70S-6 1 Запасной круглый коврик ThrustPrime Leader для спальни Маленькая девочка, собирающая луну с 2-кратным упорным сердечником R720 неработающей системы контроллера процессора Резервные диски RAM Raid Quad x 51200 2.5-дюймовая мышь Ent Dell 277 円 Запасной SATA и 1 разъем Raceway PowerEdge E5-2643 с разъемом 2,5 дюйма, 7,2K, горячая, 3,3 ГГц, 750 Вт, описание Включено: Продукт 48 ГБ 6 Гбит / с В комплекте: несущая клавиатура. Rails 500GB Power 2.5 ” H710 Drive Optical Supplies Server 48 DVD Cable. 8 512MB GroovedJsmhh Набор из 2 предметов для свадебного обеденного стола. листов 51200 Donic-Schildkröt, эти резины Rubbe и один с продуманным отжимом.Champion two Thrust, особые приемы, очень описание Предварительно нарезанный QRC Level Tennis с канавкой для резины со скоростью 23 円 700 Подшипник входит в комплект Запасная 1 ракетка Этот самоклеящийся набор Schildkr? T Продукт красного цвета Raceway black – это усовершенствованные упорные подшипники

для уменьшения трения и поддержки осевых нагрузок

Упорный подшипник, тип поворотного подшипника, вращается между частями, уменьшая трение, и предназначен для поддержки осевой нагрузки (в основном в низкоскоростных приложениях). ).Это осевой подшипник, который позволяет вращение между частями.

Являясь мировым лидером в подшипниковой промышленности, BMC предлагает индивидуальные решения, ведущие к вашей отрасли. Мы находим решения, позволяющие получить нужный подшипник и сократить время выполнения заказа. Мы можем вам помочь, будь то подшипник, модифицированный, изготовленный или отремонтированный в соответствии с вашими требованиями. В этой статье мы обсуждаем упорные подшипники, от конструкций до приложений и многое другое.

Глава 1

Что такое упорные подшипники, типы и принцип работы

Упорные подшипники включают в себя различные подшипники, которые поддерживают осевые нагрузки или осевое усилие .Это осевой подшипник, допускающий вращение между частями. Упорные подшипники поддерживают осевое усилие как горизонтальных, так и вертикальных валов.

Функции заключаются в предотвращении смещения вала в осевом направлении и передаче осевых нагрузок, приложенных к валу.

Источник: YouTube, Shop Talk – Что такое упорные подшипники! автор: DIY3DTECH

Упорные подшипники обычно прилегают к приподнятому упорному кольцу вокруг вала.Упорное кольцо позволяет передавать осевую нагрузку с вала на подшипник. Упорные подшипники обычно используются парами с каждой стороны упорного кольца.

В зависимости от использования или приложения существует множество типов на выбор.

Общие типы:

1. Плоский подшипник – изготовлен из одного плоского диска с канавками и без движущихся частей

2. Подшипник качения – состоит из подвижных металлических пластин, называемых упорными башмаками.

Ресурс: все, что вам нужно знать о подшипниках скольжения и упорных подшипниках

Типы упорных подшипников, поддерживающих осевую нагрузку

Упорные подшипники поддерживают силу, приложенную в том же направлении, что и вал.Их можно разделить на два основных типа: упорный шарикоподшипник и упорный роликовый подшипник . Упорные шарикоподшипники используются для обеспечения высокой производительности, а упорные роликовые подшипники обычно используются в приложениях, где требуется высокая грузоподъемность.

  • Упорный шарикоподшипник – используется в системах с низким усилием и малой осевой нагрузкой. Они доступны в двух вариантах исполнения: одностороннее и двухстороннее.
  • Цилиндрический упорный роликоподшипник – обеспечивает хорошую грузоподъемность.
  • Конический упорный роликоподшипник – наиболее часто используемый в автомобильной промышленности. Они могут выдерживать большие осевые нагрузки, чем шариковые, из-за большей площади контакта. Они предназначены для восприятия комбинированных нагрузок, т. Е. Одновременно действующих радиальных и осевых нагрузок.
  • Сферический упорный роликоподшипник – Сферические упорные роликовые подшипники обеспечивают самую высокую номинальную нагрузочную способность среди всех упорных подшипников.

Четыре упорных подшипника для любых нужд

1.Oil-Embedded – используется для приложений с частыми запусками и остановками, масло смазывает подшипник во время запуска

2. Сухой ход – работает с меньшим трением и может работать в высокотемпературных средах

3. Пищевой – изготовлен из материалов, внесенных в список FDA для использования в пищевых продуктах

4. Коррозионностойкие – высокая прочность делает их пригодными для использования на море и в горнодобывающей промышленности

Материал, используемый в упорных подшипниках

Наиболее распространенными материалами, используемыми для изготовления упорных подшипников, являются нержавеющая сталь и керамика.Клетка изготавливается из латуни или стали, в зависимости от области применения.

Глава 2

Как выбрать тип подшипника [Конструкции упорных подшипников]

При выборе правильного подшипника важно, чтобы подшипник соответствовал требованиям для его использования.

Значение …

Необходимо выбрать правильный тип подшипника в зависимости от направления нагрузки.

Источник: В чем разница между подшипниками?

Сила, приложенная к подшипнику, называется «нагрузкой».«К подшипнику прилагаются радиальная и осевая нагрузки. Сила, приложенная к валу вертикально, называется радиальной нагрузкой, а сила, действующая в том же направлении (параллельно), что и вал, – осевой нагрузкой.

Радиальные подшипники поддерживают силу, действующую вертикально на вал. Упорные подшипники поддерживают силу, приложенную в том же направлении, что и вал .

В осевом или упорном подшипнике используются боковые дорожки качения. Кольцо со стороны, в которую вставлен вал, называется дорожкой вала.Кольцо, вставленное в корпус, называется кольцом корпуса. [источник]

Глава 3

Применение подшипников в различных отраслях промышленности

Согласно данным Fortune Business Insights, объем мирового рынка шарикоподшипников в 2019 году составил 19,08 миллиарда долларов США, а к 2027 году, по прогнозам, он достигнет 21,90 миллиарда долларов США.

Типы подшипников, включенные в их прогноз: самоустанавливающиеся шарикоподшипники, радиальные шарикоподшипники, радиально-упорные шарикоподшипники и другие, как в упорных шарикоподшипниках.

Автомобильная промышленность, промышленное машиностроение, горнодобывающая промышленность, медицина и другие отрасли, такие как аэрокосмическая промышленность, занимают долю рынка.

Источник: https://www.fortunebusinessinsights.com/industry-reports/ball-bearing-market-101250

«Ожидается, что промышленное машиностроение получит значительный рост из-за умеренной потребности в этих подшипниках для вращения валов нескольких машин». [источник]

Существуют различные типы упорных подшипников, каждый со своей прочностью.Уникальные подшипники обладают разными характеристиками и грузоподъемностью.

Упорные шарикоподшипники

используются в таких отраслях, как авиакосмическая, химическая и коммунальная. Упорные роликоподшипники подходят для сельского хозяйства и других отраслей, где требуется высокая грузоподъемность.

Упорные подшипники также широко используются в автомобильной и морской промышленности. Они используются в автомобилях, потому что передние передачи в современных автомобильных коробках передач используют косозубые шестерни, которые, способствуя плавности хода и снижению шума, вызывают осевые силы, с которыми необходимо справляться.[источник]

Преимущества упорных подшипников

  • Они обеспечивают высокую надежность
  • Обеспечивает высокую грузоподъемность в суровых условиях
  • Простой монтаж – вал и шайбы корпуса могут быть установлены отдельно
  • Предлагаем широкий ассортимент
  • Наличие

Упорные роликовые подшипники имеют более высокую грузоподъемность, чем шарикоподшипники. Для более высоких скоростей требуется смазка маслом.

Глава 4

Причины выхода из строя упорного подшипника и способы их устранения

Когда подшипник действительно выходит из строя, очень важно определить точную причину, чтобы можно было выполнить регулировку.

Тремя наиболее частыми причинами выхода из строя упорного подшипника являются загрязнения, перекос и перегрузка.

1. Загрязнения – Загрязнение является одной из основных причин выхода из строя подшипников. Пыль, грязь, песок и вода, переносимые по воздуху, являются наиболее частыми из них, но химические вещества и коррозионные вещества также могут повредить подшипники.

🔎 На что обращать внимание: Следите за появлением вмятин на телах качения и дорожек качения, вызывающих вибрацию.

🛠️ Как это исправить: Отфильтруйте смазку и очистите рабочие зоны, инструменты, приспособления и руки, чтобы снизить риск загрязнения.

2. Несоосность – Несоосность приводит к чрезмерной вибрации и нагрузкам.

🔎 На что обращать внимание: Согласно Отказ подшипника: причины и способы устранения, наиболее часто встречающиеся причины несоосности включают: погнутые валы, грязь или заусенцы на валу или заплечиках корпуса, резьба вала не перпендикулярна валу седла и стопорные гайки с гранями, не перпендикулярными оси резьбы.

Чтобы предотвратить перекос, следует помнить о нескольких передовых методах.

🛠️ Как это исправить: Регулярно проверяйте валы и корпус, используйте контргайки прецизионного качества и при необходимости подкладывайте кожухи.

3. Перегрузка – Еще одна частая причина выхода из строя – слишком большая нагрузка на подшипник.

🔎 На что обращать внимание: Это может выглядеть как обычная усталость. На дорожках износа тел качения могут появиться изгибы, признаки перегрева и обширные области усталости.

🛠️ Как это исправить: Уменьшите нагрузку или рассмотрите возможность изменения конструкции с использованием подшипника с большей грузоподъемностью.

Выход из строя подшипника отрицательно сказывается на вашем предприятии, вашей репутации и вашей прибыли. Регулярные профилактические меры могут поддерживать максимальную производительность ваших подшипников как можно дольше, экономя ваше рабочее время и деньги.

Существуют профилактические меры, которые вы можете предпринять, чтобы продлить срок службы подшипников и предотвратить их ненадлежащий износ. Прочтите дополнительную информацию от BDS, «Причины выхода из строя подшипников и профилактические меры».

Другие ресурсы:

12 причин отказа подшипников

Отказ подшипника: причины и способы устранения

Заключение

Неисправности машин непредсказуемы, и если у вас нет необходимых резервных подшипников, вы можете застрять в длительных сроках выполнения заказа, что приведет к потере времени и денег.

В BMC вы получите универсальное решение для всех ваших потребностей в подшипниках, включая модификацию, производство и ремонт.

Мы помогли филиалам дистрибьюторов по всему миру получить необходимые подшипники и изделия для передачи энергии.

Поговорите с одним из наших экспертов по подшипникам сегодня, чтобы рассказать нам, что вам нужно, и мы поможем вам начать работу.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
