устройство, неисправности и выбор нового

Клапан холостого хода, который многие автолюбители называют датчиком холостого хода, является одним из важных компонентов современных двигателей. Принцип его работы на словах очень прост: пропускать воздух во впускной коллектор (по сути, в обход дроссельной заслонки) и удерживать холостые обороты силового агрегата авто в заданных конструктивно пределах. Если рассмотреть особенность его работы, а также изучить основные неисправности, станет ясно, что это небольшое устройство хитрее, чем могло казаться на первых порах. Давайте разберемся.

Подробнее о конструкции и работе

Итак, регулятор холостого датчика (РХХ), он же датчик и клапан холостого хода. Работает в тандеме с электронным блоком управления авто. На вопрос о том, где находится датчик холостого хода, ответить очень просто – рядом с дроссельной заслонкой. В современных авто он зачастую размещается внутри дроссельного узла, защищенного кожухом. Само устройство состоит из таких элементов:

1. Игла;
2. Шаговый электромотор со штоком;
3. Пружина.

Суть работы регулятора в изменении сечения канала, по которому воздух поступает к двигателю в том случае, когда дроссельная заслонка закрыта. Как только зажигание включается, РХХ выдвигает шток и игла попадает в специальное калибровочное отверстие. Уже при запуске мотора регулятор приоткрывает проход, через который воздух может пройти дальше. В случае если охлаждающая жидкость недостаточно прогрета, регулятор подает еще больше воздуха – это позволяет двигателю работать на более высоких оборотах и, соответственно, быстрее прогреваться. Кстати, именно благодаря работе регулятора автомобиль может стартовать с места практически сразу – риска заглохнуть минимален. На сегодняшний момент регуляторы холостого хода подразделены на три типа. А именно:

1. Соленоидный. Работает с использованием электромагнитной силы. При подаче напряжения на катушку, находящийся внутри нее сердечник втягивается, уводя за собой механически связанную заслонку и открывая канал. Работа устройства регулируется изменением частоты подачи т.н. командных сигналов. В исправно работающем регуляторе частота сигналов очень велика, а воздух подается двигателю мелкими порциями;

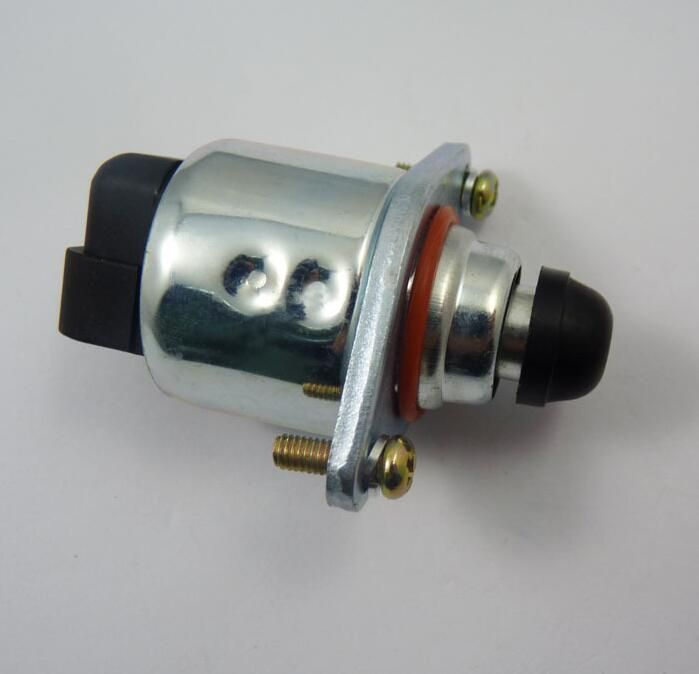

2. Шаговый. В конструкции такого регулятора имеется четыре электромагнитные обмотки и кольцевой магнит. На обмотки поочередно подается напряжение, и они создают вокруг себя магнитное поле. За счет очередности поле в устройстве вращается, а вместе с ним вращается и ротор. Последний соединен с механизмом, отвечающим за отпирание и запирание воздушного канала;
3. Роторный. По сути, это видоизмененный регулятор соленоидного типа. Управления осуществляется частотными импульсами, однако ключевым исполнительным элементом является именно ротор.

Запчасти на Mazda 3

Петля капота левая

3 hatchback (BL) (09 – 13)

Запчасти на Hafei princip

Коврик передние + задние, комплект

PRINCIP/SAIBAO sedan (05 – )

Как показала практика, регуляторы всех трех типов имеют неплохой эксплуатационный ресурс и выходят из строя по одним и тем же причинам. Схемы подключения регуляторов одинаковы для всех трех типов.

 Неисправности датчика холостого хода

К несчастью, даже современные датчики холостого хода не имеют системы самодиагностики, так что владельцу авто придется выявлять поломку по косвенным признакам. Заметим, что при поломке даже не загорится индикатор “Check Engine”. Проблема будет крыться в недостатке или, напротив, избытке кислорода, поступающего к двигателю на холостых. Это и нужно учитывать. Признаки поломки РХХ будут следующими:

• Двигатель глохнет на холостых;
• Обороты «плавают» на холостом ходу;
• Двигатель глохнет сразу после того, как водитель переводит РКПП в нейтральное положение;
• Силовой агрегат требует долгого прогрева для нормальной работы.

Как видите, симптомы практически те ж, что и при поломке датчика положения дроссельной заслонки, однако есть одно важное отличие – при его поломке загорается “Check Engine”. Как и в случае проблем с ДПДЗ игнорирование проблемы чреваты ускоренным износом двигателя, а также практически всех элементов топливной системы. К слову, сам регулятор изнашивается быстрее, если в дроссельный узел попадают сторонние жидкости, а также редко меняется воздушный фильтр.

Проверка и ремонт

Как уже было сказано выше, в случае если дроссельный узел вашего автомобиля защищен кожухом, добраться до регулятора может быть не просто. Перед началом проверки советуем изучить этой узел, а также проверить целостность проводки. Важный момент: дальнейшая проверка регулятора

не может быть произведена корректно при разряженном аккумуляторе. Если со всем этим проблем нет, то можно приступить к проверке. Существует несколько методов:

1. Проверить сопротивление между обмотками. Между С и B, а также A и D должен быть обрыв (бесконечное сопротивление). А вот между A и B, C и D сопротивление должно составлять от 30 до 100 Ом;
2. Проверка самодельным тестером. Сделать его можно из трансформатора переменного тока на 6V. Вооружившись таким тестером необходимо будет проверить, нормально ли ходит шток регулятора. Некоторые автолюбители просто слегка упирают палец в конец штока и пытаются понять, приходит ли шток в движении.

Сразу отметим, что в случае выхода из строя элементов «начинки» датчика менять придется все устройство – оно не является ремонтопригодным. Однако некоторые манипуляции могут решить проблему хотя бы на время. Так, например, если вы проверили регулятор вторым методом и убедились в том, что шток перестал двигаться, проделайте следующее:

1. Расклиньте регулятор силиконовой смазкой. Если она попадет внутрь устройства, последствий не будет;
2. Если смазывание не помогло, замочите шток в спирте и протрите ватной палочкой. Спирт может заменить и средство для чистки карбюраторов;
3. В случае неэффективности вышеперечисленных чистящих средств воспользуйтесь WD-40. Это крайне агрессивное средство, которым стоит пользоваться в последнюю очередь.

Если чистка регулятора не дала результатов, придется покупать новое устройство. Автолюбитель может его разобрать и попытаться выявить причину поломки. В большинстве случаев регулятор перестает исправно работать в случае негодности направляющей конусной иглы (клин, истирание, деформация).

Подбор нового датчика холостого хода

С выбором нового устройства нет особых сложностей. Особых нюансов в подборе датчика в зависимости от страны сборки автомобиля тоже нет. Обращать внимание при выборе устройства стоит скорее на фирму-производителя, о чем чуть позже. Чтобы быть уверенным в том, что регулятор подойдет к вашему двигателю, при выборе необходимо руководствоваться чем-то из следующего:

• Данными автомобиля: маркой, моделью, а также параметрами ДВС, годом выпуска;
• Кодом имеющегося регулятора холостого хода;
• VIN-кодом автомобиля.

Сегодня все больше автолюбителей ищут запчасти по данным своего транспортного средства. Такой метод поиска стал невероятно удобным благодаря развитию интернет-магазинов. Впрочем, в них также реализован поиск по кодам. Как и было указано выше, отдавать предпочтение стоит регуляторам от известных производителей. Например: Bosch, Valeo, Continental, VDO/Siemens. Более дешевые устройства от Era, LCC и других фирм нижнего звена имеют значительно меньший эксплуатационный ресурс, так что особого смысла в экономии нет. Стоит опасаться лишь подделок.

Как распознать поддельный регулятор холостого хода

К несчастью, современный рынок контрафактной продукции предлагает практически все, что автолюбителю может понадобиться для ремонта. В большинстве случаев распознать подделку несложно, особенно если производитель оригинальный запчастей защищает свои товары QR-кодом, голограммой или индивидуальными проверочными кодами. Вот только серьезных и хорошо заметных защитных признаков

у регуляторов холостого хода большинства производителей попросту нет. Вполне надежная проверка подлинности требует наличия оригинального регулятора, с которым и будет сравниваться купленный/запланированный к покупке. Вот что нужно сделать:

• Проверить QR-код, защитный кода и убедиться в подлинности голограммы. Так защищают свою продукцию далеко не все фирмы;
• Проверить упаковку. Дизайн должен быть оригинальным, полиграфия четкой, все надписи должны хорошо читаться. Обязателен логотип производителя;
• Изучить пружину штока. В большинстве подделок пружина имеет частую навивку;
• Изучить заклепки. Как показала практика, на поддельных регуляторах заклепки имеют крайне неряшливый вид;
• Проверить корпус регулятора. Он должен быть выполнен качественно, без единых сколов и следов оплывшего пластика. Особое внимание уделите крепежным отверстиям;
• Убедитесь в том, что регулятор имеет полную комплектацию. Подделки часто поставляются без резиновых и металлических колец.

К несчастью, сегодня распознать поддельный регулятор становится все сложнее. Если в прошлом подделку можно было распознать по наклейке, то теперь наклейки имеют правильную форму и даже содержать информация для проверки подлинности продукта (на неофициальных ресурсах, разумеется). Что производителе подделок действительно делают плохо, так это упаковку. Если элементы оригинальной картонной упаковки склеиваются по точкам, то упаковки с подделкой в 90% случаев имеют линии из клея (часто его количество избыточно). Правда, для такой проверки упаковку придется разорвать. Мы советуем вам быть предельно внимательными при покупке автозапчастей. Так, например, поддельная голографическая наклейка может содержать надпись… с грамматической ошибкой. Также не советуем руководствоваться одной лишь ценой. Подделка всегда стоит дешевле фирменного продукта и поначалу вызывает больший интерес у потенциального покупателя, на чем играют недобросовестные продавцы.

Вывод

Регулятор холостого хода – небольшой компонент дроссельного узла, который выполняет очень серьезную работу. Благодаря регулятору двигатель автомобиля не требуют долгого прогрева и хорошо работает на холостых оборотах. Подход к регулировке холостого хода за последние 10-15 лет серьезно изменился. Все более востребованными становятся электронные дроссельные заслонки, которые не нуждаются в регуляторе, так как с его задачами справляется сама заслонка. Такие дроссели не боятся низких температур и поломки «механики», так как ее практически нет. Что касается автомобилей с классическими дроссельными заслонками двигателей, то подобрать соответствующие им регуляторы сегодня довольно просто. Выпускать их будут еще очень долгое время.

7 неисправностей датчика холостого хода и как их починить – Статьи

Неисправности датчика холостого хода внешне схожи с возникновением сбоев в других узлах инжектора. Но вместе с тем проверить его работоспособность порой существенно легче, нежели планомерно перебирать каждый узел в поисках неисправности. К тому же проведение его диагностики не составит труда даже для слабо разбирающегося в автоэлектрике водителя.

Узнайте стоимость диагностики датчика холостого хода онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Получить цены

Зачем нужен датчик

ДХХ, также называемый регулятором холостого хода, является одним из элементов впускной системы инжекторного двигателя внутреннего сгорания. Его назначение кроется в стабилизации оборотов холостого хода мотора.

Для работы ДВС необходимо тщательно сбалансированная смесь горючего и воздуха — только в этом случае может быть обеспечена стабильная работа мотора с выдачей оптимальной мощности. Именно при помощи РХХ обеспечивается регулировка подачи воздуха в камеры сгорания мотора, что способствует достижению оптимального соотношения пропорций в топливной смеси. Поскольку при холостом ходе дроссельная заслонка полностью закрыта, работа мотора в этом режиме осуществляется исключительно при помощи регулятора, и в случае его неисправности отличается нестабильностью.

При одновременном включении сразу нескольких потребителей электроэнергии (кондиционер плюс свет, аудиосистема, вентилятор охлаждения) возникает высокая нагрузка на генератор, передающееся непосредственно на ДВС. Датчик холостого хода помогает стабилизировать работу мотора при резком увеличении энергопотребления. Выполняется это путём увеличения подачи воздуха в цилиндры. Аналогичным способом поддерживаются высокие обороты при прогреве мотора.

Стоит отметить, что при неисправности датчика серьёзно нарушается качество топливно-воздушной смеси, приводящее к детонации либо невозможности воспламенения топлива в цилиндрах. Это существенно снижает мощность мотора, повышает расход топлива.

Как показала практика, подобные симптомы чаще всего наблюдаются на инжекторных автомобилях ВАЗ. Поэтому рассматривать основные проблемы и пути их решения на примере авто этой марки.

Виды неисправностей датчика холостого хода

Наиболее распространённые неисправности ВАЗовского датчика холостого хода следующие:

1. потеря контакта либо неустойчивый контакт. Основная причина этого кроется в окислении разъёма либо попадании внутрь него влаги. Часто эта неисправность возникает периодически, что затрудняет диагностику;
2. загрязнение штока, существенно затрудняющего его ход. Обычно это связано с несвоевременной заменой воздушного фильтра;
3. выход из строя электродвигателя штока. Является одним из симптомов повышенного напряжения в бортовой сети. Или же свидетельствует о низком качестве используемого регулятора холостого хода, что тоже не редкость;
4. подсос воздуха в связи с разрушением уплотнительного кольца датчика;
5. износ штока. В этом случае может возникнуть зависание штока в одном положении, его самопроизвольное движение, что негативно отражается на качестве топливной смеси.

Наиболее характерная неисправность, встречающаяся не только на автомобилях ВАЗ, но и на большей части современных иномарок — загрязнение штока. Воздушный фильтр задерживает только крупные частицы пыли, и проникающие через него микроскопические пылинки со временем откладываются на дроссельной заслонке и штоке регулятора. Несвоевременная замена фильтра, использование так называемого «нулевика» и нарушение герметичности только приближают момент выхода регулятора из строя.

В турбированных моторах ещё одной причиной неисправности является износ турбины: при этой поломке масло попадает в воздушный патрубок, где загрязняет буквально всё — дроссельную заслонку, шток регулятора, сам ресивер, воздушные каналы и пр.

Одним из важных моментов в профилактике неполадок является регулярная чистка заслонки — она не только поможет предотвратить возможные поломки регулятора, но и стабилизирует работу двигателя, его отклик на нажатие педали газа. В качестве средства для промывки рекомендуется применять стандартный очиститель карбюратора.

Важно знать, что при критическом загрязнении штока датчика создаётся повышенная нагрузка на электродвигатель, которая может привести к выходу его из строя. Также на некоторых моделях ЭБУ замечена довольна слабая защита от повышенного потребления, что становится причиной перегорания резистора блока электронного управления. Несмотря на относительно невысокую стоимость самого резистора, восстановление блока является весьма дорогостоящей процедурой, тем более что для определения этой неисправности необходимо проведение диагностики с использованием специального оборудования.

Диагностика датчика и порядок замены

Основные признаки неисправности датчика холостого хода следующие:

• неустойчивые обороты ХХ мотора;
• повышение или понижение оборотов без видимых причин на прогретом двигателе;
• самопроизвольная остановка двигателя;
• низкие обороты мотора при прогреве;
• резкое снижение оборотов при включении энергопотребителей.

При их обнаружении необходимо приступить к процессу диагностики регулятора.

Делается это следующим образом:

1. Автомобиль устанавливается на ровную поверхность.
2. Откручивается 2 болта крепления регулятора, затем он вытаскивается. Все операции необходимо проводить при выключенном зажигании.
3. Затем следует визуально осмотреть шток на наличие загрязнений, мешающих его свободному движению.
4. Если таковых не оказалось, то можно включить зажигание и подключить датчик к разъёму — на исправном регуляторе игла заметно сдвигается.

Если под рукой есть мультиметр, то можно провести более точную диагностику. Для этого сперва необходимо замерить поступающее к датчику напряжение — для регулятора холостого хода ВАЗ 2114 оно должно составлять порядка 20 Вольт. При отсутствии напряжения необходимо проверить контракты либо блок ЭБУ, превышении или снижении номинала — состояние электрооборудования авто. Замер сопротивления обмотки на датчике должен показывать значение в пределах 53 Ом.

Замена регулятора осуществляется довольно просто:

1. Отключается разъём.
2. Откручиваются болты крепления.
3. Удаляется неисправный датчик и на его место устанавливается новый.
4. Закручиваются болты.
5. Устанавливается контактная фишка.

Внимание!
Все работы необходимо проводить при отключённом зажигании.

После монтажа датчика необходимо выполнить его калибровку. Для этого нужно включить на 5–10 минут зажигание, запустить ДВС и дать ему поработать около минуты на холостом ходу, после чего заглушить. При повторном запуске мотора датчик уже откалибруется самостоятельно.

Следует учитывать, что восстанавливать работоспособность неисправного датчика не имеет смысла — он может повторно выйти из строя в любой момент, а стоимость новой детали, даже для иномарок, невысока.

С помощью сервиса Uremont.com вы сможете провести диагностику и отремонтировать свой автомобиль на ваших условиях. Просто создайте заявку и выберете подходящую для вас СТО. Ремонт с нами — это быстро, выгодно, надёжно.

Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Клапан управления холостым ходом | Автозапчасти O’Reilly

Сравнить

Клапан управления холостым ходом MasterPro Ignition 4

Сравнить

MasterPro Ignition 4 Клапан управления холостым ходом

Сравнить

MasterPro Ignition 4 Клапан управления холостым ходом

Сравнить

MasterPro Ignition 4 Клемма клапана холостого хода

Сравнить

MasterPro Ignition 4 Клапан управления холостым ходом

Сравнить

MasterPro Ignition 4 Клапан управления холостым ходом

Сравнить

MasterPro Ignition 2 Клапан управления холостым ходом

Сравнить

Стандартный клапан управления холостым ходом на 4 клемме зажигания

Сравнить

Стандартный клапан управления холостым ходом на 4 клемме зажигания

Сравнить

Стандартный универсальный разъем зажигания с 4 контактами

Сравнить

Стандартный клапан управления холостым ходом на 4 клемме зажигания

Сравнить

Стандартный универсальный разъем зажигания с 4 контактами

Сравнить

Стандартный клапан управления холостым ходом 4 клеммы зажигания

Сравнить

Стандартный многоцелевой соединитель с 2 клеммами зажигания

Сравнить

Стандартный клапан управления холостым ходом 2 терминала зажигания

Сравнить

Стандартный клапан управления холостым ходом на 4 клемме зажигания

Сравнить

Стандартный разъем зажигания 4 Универсальный разъем

Сравнить

Стандартный многоцелевой соединитель с 2 клеммами

Сравнить

Стандартный клапан управления холостым ходом 2 клеммы зажигания

Сравнить

Стандартный многоцелевой соединитель с 2 клеммами

Сравнить

Стандартный клапан управления холостым ходом 2 клеммы зажигания

Сравнить

Стандартный многоцелевой соединитель с двумя клеммами зажигания

Сравнить

Стандартный клапан управления холостым ходом 2 клеммы зажигания

Сравнить

Стандартный многоцелевой соединитель с 2 клеммами

Клапан управления подачей воздуха на холостом ходу (IAC) или привод регулирует скорость холостого хода автомобилей с впрыском топлива. Он берет на себя управление скоростью вращения двигателя только тогда, когда ваша нога снята с педали акселератора. Он управляется компьютером, а скорость холостого хода определяется температурой двигателя. Если вы заметили, что ваш автомобиль работает на холостом ходу грубо или глохнет, это может указывать на проблему с клапаном IAC. Вы также можете заметить высокий холостой ход, если клапан застрял в открытом положении. O’Reilly Auto Parts предлагает клапаны управления холостым ходом для многих автомобилей. Ознакомьтесь с нашими вариантами и найдите лучшую деталь для вашего ремонта.

Измерение клапана управления холостым ходом

Скачать измерение

Тип:	Контрольный клапан байпаса воздуха
Блюд :	0 В до 12 В

Работа клапана холостого хода

Для управления скоростью холостого хода двигателя можно использовать механизм клапана управления подачей воздуха на холостом ходу. Он регулирует количество воздуха, проходящего через дроссельную заслонку. Этот механизм обычно используется на автомобилях с впрыском топлива, у которых нет двигателя контроллера дроссельной заслонки. например двигатель постоянного тока управления дроссельной заслонкой или дроссельная заслонка положение шагового двигателя.

Обнаружены два разных клапана управления холостым ходом, с одним соленоидом или с двойным соленоидом, соответственно, имеющие 2-контактное соединение или 3-контактное соединение. Оба клапана управления подачей воздуха механически схожи по конструкции. Двойной электромагнитный клапан использует один соленоид для открытия и один соленоид для закрытия клапана. Одиночный электромагнитный клапан имеет пружину, возвращающую клапан в исходное положение, обычно закрытое. и соленоид открывает клапан против давления пружины. Оба клапана управления холостым ходом имеют источник питания, подключенный к одной стороне соленоида (ов), а другой стороне. подключен к ЭБУ. Когда ECU необходимо изменить положение клапана, он активирует соленоид, переключая соленоид на заземление с сигналом рабочего цикла, создавая магнитное поле, которое тянет клапан в новое положение. Значение рабочего цикла влияет на положение клапана и, следовательно, на количество воздуха, проходящего через дроссельный клапан.

В этом измерении используемый клапан управления холостым ходом имеет 2 соленоида. Частота рабочего цикла электромагнитного клапана управления подачей воздуха на холостом ходу составляет около 100 Гц, другие системы управления двигателем могут имеют разные частоты. Сигнал рабочего цикла на холостом ходу обычно составляет 40-45% для открывающего соленоида и наоборот для закрывающего соленоида, так 60-55%. В случае с одним электромагнитным клапаном управления холостым ходом применяется только рабочий цикл открытия.

Подключение лабораторного эндоскопа

Правильность работы клапана управления холостым ходом можно проверить, измерив следующие напряжения сигналов: см. рисунок 1:

Канал	Зонд	Напряжение	Диапазон
1		Напряжение сигнала открытия соленоида	20 В
		Масса на аккумуляторе
2		Напряжение сигнала включения соленоида	20 В
		Масса на аккумуляторе
3		Электропитание клапана управления холостым ходом	20 В
		Масса на аккумуляторе

Рисунок 1: Схема измерения Рисунок 2: Измерение на работающем клапане управления холостым ходом

Лабораторный эндоскоп подключается к клапану управления подачей воздуха на холостом ходу через измерительный провод TP-C1812B и обратный датчик TP-BP85. и установлен в режим записи.

В режиме записи выполняется потоковое измерение, непрерывное отображение сигналов в прямом эфире на экране. Поскольку измеряемые сигналы изменяются медленно, Automotive Test Scope ATS5004D настроен на медленную скорость измерения.

Измерение

На рис. 3 показана осциллограмма клапана управления холостым ходом автомобиля при следующих условиях: зажигание, запуск двигателя, работа двигателя на холостом ходу, выключение ключа. Этот сигнал можно загрузить и использовать для правильной настройки лабораторного объема или в качестве эталонного сигнала.

Загрузить измерение клапана управления подачей воздуха на холостом ходу

Рисунок 3: Лабораторные измерения клапана управления холостым ходом

Канал 1 (красный) показывает напряжение сигнала соленоида открытия, канал 2 (желтый) напряжение сигнала соленоида закрытия а канал 3 (зеленый) показывает напряжение питания. Фиолетовый сигнал показывает расчетный сигнал рабочего цикла от открывающего соленоида, канал 1 и измеритель показывает текущий рабочий цикл канала 1. В начале измерения ключ включается и напряжение питания клапана управления холостым ходом достигает 12 В. Рабочий цикл достигает 100%, что означает, что перепускной клапан полностью открыт, ЭБУ использует это для сброса положение клапана холостого хода. Затем ECU устанавливает сигнал рабочего цикла на значение, соответствующее текущему состоянию двигателя. При запуске двигателя напряжение питания падает из-за запуска двигателя. ЭБУ увеличивает рабочий цикл, чтобы обеспечить забор воздуха для холодного пуска. При отсутствии ускорения ЭБУ регулирует рабочий цикл, чтобы стабилизировать частоту вращения двигателя до правильной скорости холостого хода. При выключении ключа питание и сигналы управления отключаются.

Диагностика

Значения сигналов могут различаться на разных типах блоков управления двигателем и клапанов управления холостым ходом. Обратитесь в ATIS за информацией о конкретных блоках управления двигателем и клапанах управления холостым ходом.

Следующие отклонения сигнала могут указывать на проблему:

• Нет сигнала:
  Причина: задние датчики не подключены (выполните проверку подключения), нет питания на клапан холостого хода, клапан холостого хода неисправен, ECU неисправен
• Слишком низкое напряжение сигнала:
  Причина: плохое соединение задних датчиков (выполните проверку соединения), плохое питание клапана управления холостым ходом, плохое заземление или отсутствие заземления ЭБУ, сопротивление в проводке к ЭБУ
• Зашумленный сигнал:
  Причина: повреждены провода питания или сигнала, плохой контакт в клеммах разъема, неисправен клапан холостого хода
• Сигнал показывает смещение относительно примера сигнала:
  Причина: область действия не настроена на связь по постоянному току: , плохое питание клапана управления холостым ходом, плохое заземление или отсутствие заземления ЭБУ, сопротивление в проводке к ЭБУ
