Клапан адсорбера признаки неисправности – Что такое клапан адсорбера, признаки неисправности клапана абсорбера

• Адсорбер
• Клапан продувки
• Трубки адсорбера и клапана продувки
• Гравитационный клапан
• Передняя трубка паропровода
• Сепаратор паров
• Трубка слива топлива
• Несколько шлангов

2 Принцип работы адсорбера в ВАЗ 2114

Адсорбер работает следующим образом. Топливные пары, образующиеся в топливном баке, поднимаются вверх и постепенно скапливаются у горловины бака, откуда им прямая дорога в сепаратор, в котором происходит процесс конденсации этих паров. Пары, обратившиеся в жидкость, сливаются обратно в топливный бак. Однако не все пары успевают стать снова жидкостью. Часть паров

motorsmarine.ru

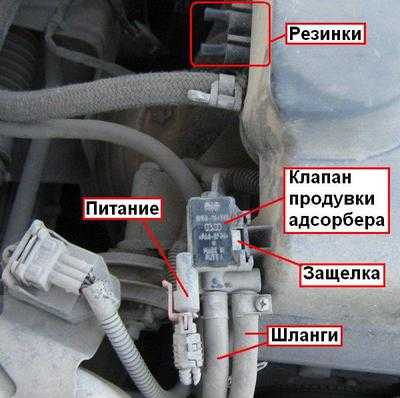

Клапан продувки адсорбера ВАЗ – диагностика и замена + Видео

Различные части автомобиля образуют целую систему, составляющие которой находятся в плотном взаимодействии между собой. Отказ одного из элементов сразу приводит к нарушению работы остальных, и как следствие, к неправильной работе двигателя. В этой статье мы расскажем вам про клапан продувки адсорбера. Но прежде чем узнать, для чего нужен этот клапан, и как выявить его неисправности, нужно понять, как работает адсорбер.

Что такое адсорбер?

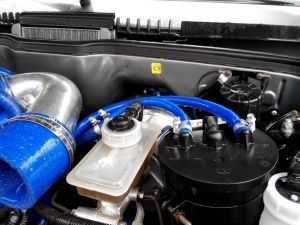

Адсорбер представляет собой банку, расположенную под воздухозаборником с правой стороны в моторном отсеке. Такое устройство стало активно применять на инжекторных автомобилях, чей класс экологического соответствия достиг «Евро 3».

Слово «адсорбер» имеет связь со словом «адсорбирование», что означает явление, при котором газы поглощаются с помощью тел, находящихся в жидком или твердом состояниях. В случае с автомобилем, адсорбер наполнен специальным углем, который играет роль твердого тела. В роли газа выступают пары бензина, попадание которых в атмосферу крайне нежелательно.

Принцип действия любого адсорбера заключается в том, что пары бензина, образовавшиеся в бензиновом баке, попадают в специальный сепаратор, расположенный в верхней части адсорбера. Здесь они снова переходят в жидкое состояние и уходят обратно в топливный бак. В случае же, если какая то часть не успела стать жидкой, то она улавливается активированным углем и остается в сепараторе. Далее в дело идет уже специальный клапан адсорбера, который «передает» осевшие остатки топлива впускному коллектору. После этого, пары догорают в двигателе и уходят в выхлопную систему.

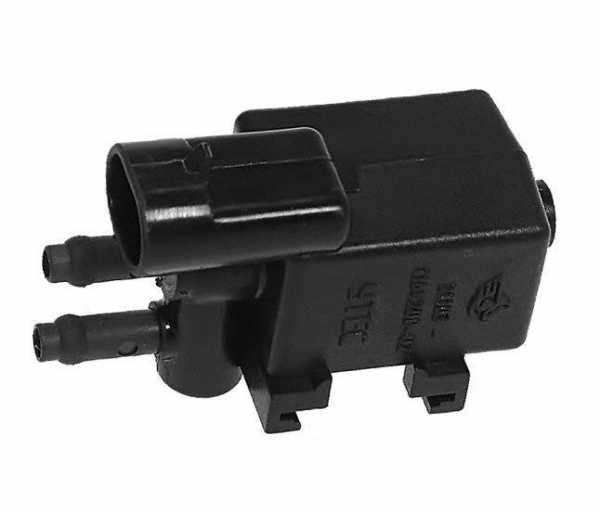

Принцип работы клапана адсорбера

Все процессы, связанные с работой клапана осуществляются при работающем двигателе. В процессе его работы выполняется продувка адсорбера, или его очистка от топливных остатков. Такой клапан применяется именно для продувки устройства или его вентиляции, чтобы избавиться от излишков осадка и повысить эффективность работы двигателя внутреннего сгорания.

В инжекторных двигателях ВАЗ работа  данного устройства обозначается в виде специфического шума. Многие водители могут легко перепутать его с неисправностью целого ремня ГРМ. Работа данного устройства проверяется при помощи нажатия на педаль газа. Если при изменении числа оборотов характер щелчков не изменился, то источником их возникновения является электромагнитный клапан адсорбера.

Суть работы заключается в следующем. При запуске двигателя электронный блок управления передает специальный сигнал на исполнительное устройство, который открывает клапан. В процессе работы мотора, все пары бензина выходят через отверстие в клапане и всасываются во впускной коллектор, обеспечивая экономию топлива и защиту окружающей среды. После остановки двигателя, ЭБУ сбрасывает сигнал с исполнительного органа, и он закрывает клапан. В это время происходит накопление паров бензина в банке адсорбера.

Как диагностировать неисправность клапана?

Как и любое другое устройство, адсорбер тоже склонен к неисправностям, связанным с плохой работой клапана.

Первое, на что стоит обратить особое внимание – это давление в баке адсорбера. Чрезмерное давление в системе. Такое бывает, когда клапан не открывается, а пары в баке адсорбера уже накопились и создают высокое давление. Что обнаружить такую поломку, можно открутить крышку адсорбера и прислушаться. Если будут слышны различные шипения, значит, клапан является неисправным.

Другой признак неисправности – это неустойчивые обороты двигателя во время холостого хода. Дело в том, что расчет обогащения смеси берет в учет пары, выходящие из адсорбера, а значит при их недостатке из-за закупоренного клапана, смесь будет обедненная, и обороты двигателя будут падать.

Естественно, рациональный выход из ситуации – это замена неисправного датчика. Однако, многие водители выполняют замену устройства вместе с самим бачком адсорбера, так как он склонен к загрязнениям при использовании некачественного топлива.

Видео – Как правильно установить (заменить) клапан продувки адсорбера Лада Приора

Это все, что необходимо знать об электромагнитном клапана адсорбера. Как вы заметили, это далеко не последняя часть вашего автомобиля. Именно поэтому, если вы обнаружили в нем какую-либо неисправность, не тяните с его заменой.

vipwash.ru

🚘 Признаки неисправности клапана адсорбера на Ладе Веста

Борьба за соответствие экологическим стандартам ведётся уже не один десяток лет, и каждое нововведение требует конструктивных изменений в различных системах автомобиля. Для соответствия стандарту Евро-3, появилась необходимость оснащения автомобилей так называемыми адсорберами. Адсорбер – это устройство, поглощающее лишние пары топлива из бензобака, вызванные изменениями атмосферного давления и температуры.

Многим знакома ситуация, когда при откручивании крышки топливного бака, раздаётся сильное шипение – это и есть накопившиеся пары углеводородов, выходящие под давлением в атмосферу и загрязняющие её. Чтобы этого не происходило, пары топлива собираются в адсорбер, откуда впоследствии подаются во впускной коллектор и сгорают.

Помимо экологичности, система улавливания паров топлива даёт, хоть и небольшую, экономию топлива, а также незначительное повышение мощности при определённых условиях.

Система улавливания паров топлива Лада Веста

Система улавливания паров топлива Lada Vesta имеет стандартную конструкцию и состоит из следующих элементов:

• Обратный клапан, установленный на корпусе топливного бака — основной его задачей является предотвращение попадания паров обратно в бак.
• Датчик давления паров топлива, который передаёт информацию о давлении на блок управления.
• Адсорбер, расположенный в районе переднего правого крыла, накапливает в себе пары топлива, которые при необходимости поступают во впускной коллектор, тем самым обогащая смесь.
• Клапан продувки адсорбера активируется по сигналу от электронного блока управления двигателем в моменты, когда обороты двигателя достаточно высоки и требуется дополнительное обогащение смеси.

В данной статье речь пойдёт как раз о клапане продувки адсорбера Лада Веста, который, как показывает практика, довольно часто выходит из строя. Далее по тексту разберёмся, как проверить клапан адсорбера на ВАЗ.

Признаки неисправности клапана продувки адсорбера

Наиболее частой проблемой, возникающей с системой улавливания паров на автомобилях Лада Веста, является неисправность такого узла, как электромагнитный клапан продувки адсорбера. Существует ряд признаков, указывающих на неисправность такого элемента, как клапан продувки адсорбера.  Итак, перечислим признаки неисправности клапана адсорбера:

Спасибо за подписку!

• При открытии крышки топливного бака происходит шипение – это означает, что парам некуда проталкиваться и они уже начали скапливаться в топливном баке
• Провалы при резких ускорениях. Блок управления подаёт сигнал на открытие клапана, но этого не происходит и смесь не обогащается в достаточной мере
• Лампа Check Engine – требуется расшифровка кодов (P0443, P0444, P0458, P0459).
• Громко стучит клапан адсорбера на Ладе Веста — это самый распространённый признак неисправности рассматриваемого элемента
• Плавающие обороты холостого хода, иногда может глохнуть двигатель

Замена клапана продувки адсорбера Лада Веста

Если вы обнаружили причины, указанные выше, то возможно в системе улавливания паров топлива – имеется неисправность. Ремонт самой детали не имеет смысла в случае поломки такого элемента, как клапан адсорбера. Диагностика, результатом которой стало выявление неисправности клапана, указывает именно на замену клапана, к тому же его стоимость не велика. Для такого действия, как замена клапана продувки адсорбера на Лада Веста, вам не понадобится специальный инструмент – достаточно выполнить следующие действия:

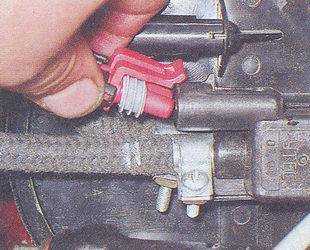

• Отсоединяем провода, сдвинув фиксатор
• Сжимая фиксатор, отсоединяем патрубки (необходимо ослабить хомут).
• Демонтируем клапан с адсорбера (при необходимости, можно воспользоваться плоской отвёрткой).
• Установка производится в обратном порядке.

Как видите, нет ничего сложного в замене этого узла. Если адсорбер отказывается работать – это не является поводом для паники. Ваш автомобиль будет работать и без него, хоть и не исключено, что с перебоями. Если вам по-прежнему не понятно для чего нужен клапан продувки адсорбера – рекомендуем изучить фото и видео в интернете по данной теме.

olade.ru

что это такое, для чего нужен, как работает, признаки неисправности

Практически в каждом современном автомобиле, отвечающем жестким требованиям экологичности не ниже Евро-3, имеется такой малоизвестный простым автолюбителям агрегат, как адсорбер.  Он делает машину существенно дружелюбнее к окружающей природе, к тому же без него большинство авто просто не способно работать. Что такое адсорбер, в чем его функции, каковы особенности конструкции данного элемента? Ответы на все эти вопросы Вы найдете в нашем материале.

Что такое адсорбер и для чего нужен

Как выглядит адсорбер

Процесс адсорбирования представляет собой поглощение газовых сред телами твердой либо жидкой консистенции. Соответственно, основная задача адсорбера – поглощать газы, не давая им попасть в окружающую среду. Однако это не выхлопные газы, а пары бензина, исходящие из полости топливного бака. Когда двигатель автомобиля работает, пойманные пары передаются во впускной коллектор, во время стоянки бензиновые пары нейтрализуются внутри адсорбера.

Таким образом, адсорбер не позволяет парам бензина проникать в окружающую среду, что требуется нормами современных экологических стандартов, а также не пропускает их в салон. Кроме того, задержка, конденсация паров и возвращение бензина обратно в топливную систему обеспечивает дополнительную экономию.

Также следует отметить такую функцию, выполняемую адсорбером, как комплексная вентиляция топливного бака. При расходовании топлива освобождаемое место заполняется воздухом, который подается именно через адсорбер. Здесь воздух фильтруется и осушается, что положительно сказывается на работе двигателя в целом.

Ключевым основанием для разделения адсорберов на отдельные классы является его наполнение. На сегодняшний день используются следующие варианты:

• зернистый адсорбент, находящийся в неподвижном состоянии;
• зернистый адсорбент, способный перемещаться в полости устройства;
• мелкозернистое заполнение с кипящим нижним слоем.

Максимальную эффективность показывают адсорберы со статическим крупнозернистым наполнением. Основное его преимущество – защищенность от частичной или полной потери активного вещества вместе с топливными парами.

Как устроен адсорбер бензиновых паров

На схеме: 1 — трубка паропровода; 2 — трубка адсорбера и клапана продувки; 3 — шалнги; 4 — клапан продувки; 5 — трубка слива топлива; 6 — сепаратор паров топлива; 7 — клапан гравитационный; 8-10 — трубки паропровода; 11 — адсорбер;

Конструктивно адсорбер представляет собой полый цилиндр, заполненный фильтрующим агентом и оснащенный рядом дополнительных модулей. Основные его элементы:

• непосредственно емкость для фильтра;
• активированный уголь в виде гранул – это вещество эффективно задерживает бензиновые пары;
• сепаратор – отвечает за возвращение задержанных паров в топливный бак;
• гравитационный клапан – необходим в экстренных ситуациях, в частности, при авариях, когда высок риск перелива бензина через горловину бензобака;
• электромагнитный клапан – отвечает за переключение режимов работы адсорбера;
• соединительные трубки – объединяют все элементы агрегата в единую систему.

Ключевым элементом системы, помимо непосредственно фильтрующей емкости, является электромагнитный клапан. Он обеспечивает не только переключение режима накопления на режим передачи накопленных паров в топливную систему, но и отвечает за вентиляцию всей системы. Благодаря этой детали происходит движение удержанного топлива, освобождение полости адсорбера для нового цикла работы и поддерживается работоспособность системы в целом.

Как работает адсорбер и клапан

Содержимое адсорбера

Схема действия автомобильного адсорбера достаточно проста, однако есть в ней отдельные нюансы, которые рекомендуется знать каждому автомобилисту. Поэтому остановимся на этом вопросе подробнее.

Пары бензина, будучи легче воздуха, поднимаются в верхнюю часть бензобака. Здесь их задерживает сепаратор, объединенный с гравитационным датчиком. Здесь определенная часть паров конденсируется и в жидком состоянии стекает обратно в бак.

Однако определенная доля бензиновых испарений способна проходить через гравитационный клапан и сепаратор и в результате попадает в адсорбер. Здесь она задерживается угольным фильтром, конденсируется в промежутках между крупными угольными гранулами и сохраняется до момента запуска двигателя.

Если же двигатель запущен, то электромагнитный клапан открывается и пропускает накопленный в полости адсорбера бензин в магистраль впускного коллектора либо в систему дросселя. Смешиваясь с воздухом, поступающим через дроссельную заслонку, бензиновые пары в виде готовой топливно-воздушной смеси подаются в цилиндры.

Как видно, принцип работы адсорбера достаточно прост и понятен, однако эффективность его работы в разных автомобилях может быть различной – это во много обусловлено использованием адсорбирующих модулей различного типа.

Признаки неисправности адсорбера и клапана

В результате длительной эксплуатации, механических повреждений, воздействия тока высокого напряжения или агрессивных сред конструкция адсорбера может повредиться. Наиболее распространенными являются следующие причины поломки:

• Потеря герметичности электромагнитного клапана и одновременное засорение канала, передающего накопленный бензин в двигатель. В этом случае испарения беспрепятственно попадают во впускной коллектор, нередко засоряя его. Признаки такой неисправности – двигатель не запускается с первой попытки или при неполном бензобаке.
• Засорение соединительных трубок без потери электромагнитным клапаном своей герметичности. В данной ситуации топливные пары будут конденсироваться непосредственно в бензобаке, постепенно повышая его внутреннее давление. Если при откручивании пробки бензобака слышится шипение, то это с высокой долей вероятности свидетельствует о забившихся трубках адсорбера.

Как выявить неисправности клапана адсорбера

Клапан как наиболее чувствительный элемент в конструкции адсорбера выходит из строя особенно часто. На проблемы с клапаном укажут следующие «симптомы»:

• после 5-10 минут холостого прогрева начинают плавать обороты;
• если при работе на холостом ходу нажать педаль акселератора, то двигатель практически глохнет, как бывает при недостатке топлива в баке;
• при движении автомобиль менее динамичный, словно его мощность уменьшилась на 10-15%;
• показания датчика уровня бензобака стремительно меняются от максимума к минимуму и обратно;
• расход топлива существенно вырос;
• при холодном пуске слышится отчетливый стук, напоминающий звук неисправных клапанов двигателя.

При появлении таких признаков рекомендуется как можно скорее обратиться в автомастерскую и заменить клапан адсорбера.

Читайте также: Что такое клапан EGR и какие функции он выполняет.

Видео на тему

Похожие статьи

avtonov.com

Клапан продувки адсорбера Калина: диагностика, установка, ремонт

Система впрыска на Калине

Система, которая служит в автомобиле Калина для улавливания испарений топлива, препятствует их незапланированной утечке в атмосферу. Эти испарения образуются вследствие нагрева топлива в бензобаке, а также при снижении атмосферного давления. Пары не выходят наружу, а накапливаются в системе, во время запуска двигателя они попадают в коллектор, предназначенный для впуска, и сгорают в силовом агрегате. Для регулировки поступления испарений топлива из адсорбера в ресивер впускного коллектора применяется клапан продувки адсорбера Калина. Устанавливается этот клапан на всех автомобилях с двигателем инжекторного типа. Его месторасположение, как правило, под капотом.

Система включает в себя специальный адсорбирующий механизм, состоящий из технического активированного угля, специального клапана с электрически-магнитным импульсом и функциональных трубопроводов, подходящих к нему.

В основе всей системы лежит так называемый адсорбер, который способен собирать в себя все испарения из бензобака. Небольшие гранулы технического активированного угля, входящие в состав адсорбирующей детали, поглощают испарения бензина и удерживают их внутри.

Принцип работы топливной системы

Адсорбер — это небольшая деталь в автомобиле, предназначенная для сбора всех паров бензина. Система позволяет накапливаться испарениям топлива в специально предназначенном для этого месте, называемом сепаратор, преобразовывая их в конденсат и запуская в бензобак.

Клапан на машине

Не прошедшие обработку пары бензина проходят через удвоенные клапаны системы. Первый клапан является гравитационным и служит для защиты топлива от вытекания из бензобака во время аварийного переворота автомобиля. Второй клапан регулирует давление, создаваемое в топливном баке.

Проходя через всю топливную систему, испарения бензина доходят до адсорбирующей камеры и поглощаются находящимся в ней активированным техническим углем. Во время запуска двигателя начинает работать клапан продувки. Если он будет неисправен, это может повлечь за собой потерю мощности силового агрегата и увеличенный расход топлива.

Клапан продувки адсорбера устанавливается внутри устройства, наполненного активированным углем. Само устройство располагается на бензобаке. Система продувки устроена для того, чтобы все функционировало правильно и без перебоев. Вентиляция и удаление конденсата — основное предназначение этого электромеханического узла.

Незначительное стрекотание при включенном двигателе Калина в холодную погоду или при холостых оборотах означает работу клапана продувки адсорбера. Чтобы отличить этот шум от звука неисправного ГРМ или роликов, нужно просто резко нажать на педаль газа — стрекот не должен пропадать или изменяться. Если же это произошло, значит, причину шума нужно искать в другом месте.

Диагностика клапана продувки адсорбера

Клапан адсорбера, вышедший из строя, опасен тем, что бензобак начинает плохо и некачественно проветриваться. Это приводит к деформациям и повреждениям бензонасоса. Адсорбирующий слой, не подвергающийся хорошей вентиляции, способен вызвать накопление топлива во впускном коллекторе, что станет причиной ухудшения работы двигателя.

Неисправный клапан продувки адсорбера повинен в провалах на холостых оборотах. У двигателя Калина возникает слабая тяга. При работе мотора характерного звука стрекотания не будет слышно, если клапан неисправен.

При отвинчивании крышки бензобака нужно внимательно прислушиваться. Если появляется характерный шипящий звук, это означает наличие разрежения в баке, то есть система вентиляции неисправна. При появлении каких-либо признаков поломки клапан адсорбера следует заменить на новый. Неисправный клапан Калина повлияет на систему фильтрации и продувки. Он будет плохо собирать и аккумулировать испарения топлива, возникнет их утечка наружу. О такой ситуации будет свидетельствовать неприятный запах бензина в салоне и возле автомобиля.

Конечно, стоит проверить и другие составляющие топливной системы. Например, утечка паров может возникнуть из-за неплотно закрытой крышки бака или пробоины в нем. Но если после проверки всей системы причина не выявлена, значит, неисправен клапан продувки.

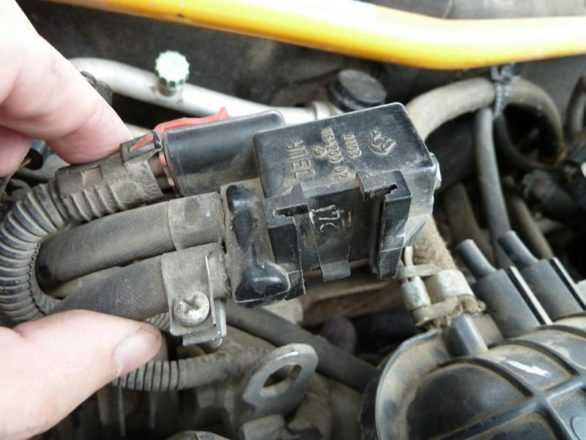

Снятие и установка нового клапана на Калину

Из инструментов для этой процедуры понадобится только крестовая отвертка. Работа не отнимет много времени и сил и может проводиться самостоятельно в гаражных условиях. Вначале следует отключить клемму на «минусе» аккумуляторной батареи и вынуть штекер питания поршневого компрессора (КПА).

В автомобиле Лада Калина доступ к клапану слегка затруднен, поэтому необходимо будет немного ослабить хомут от входного патрубка и снять его с датчика массового расхода воздуха. Все лишнее отодвинуть в сторону, чтобы оно не мешало работе, и зафиксировать на время ремонтных мероприятий.

Замена клапана на машине

Если ДМРВ сильно мешает, его можно демонтировать, но лучше просто немного отодвинуть в сторону крепление клапана и без проблем снять его. Крепление необходимо отогнуть максимум на 1 см и, приложив некоторые усилия, потянуть клапан вверх по направлению пазов. Если все делать правильно, деталь достаточно легко и быстро снимется.

В завершение необходимо отключить от системы штуцеры. Один из них снимается легко и без проблем, а со вторым придется повозиться, так как он зафиксирован специальной защелкой. Для высвобождения второго штуцера из пазов нужно немного надавить на фиксатор и подходящим острым предметом поддеть усики, слегка отодвинув штуцер в сторону.

Установка клапана проходит в порядке, обратном демонтажу. Важно учитывать, что при замене клапана на Ладе Калине следует обращать внимание на маркировку: у старой и новой детали она должна совпадать.

Как проверить клапан адсорбера? Присоединить к отводящему штуцеру обычный медицинский шприц с выдвинутым на небольшое расстояние (2-3 см) поршнем. Чтобы было удобнее подсоединять, можно воспользоваться шлангом подводки разряжения. Надавить на поршень шприца. Если в клапане присутствует давление, поршень шприца будет нажиматься с трудом и стремиться возвратиться в исходную позицию.

Затем следует подвести к клапану источник постоянного электрического тока с напряжением в 12 В и повторить процедуру со шприцем. В этом случае давление внутри должно исчезнуть, клапан теперь будет открываться, а поршень шприца с легкостью переместится до упора вниз. Если этого не произошло, клапан необходимо заменить.

Ремонт клапана

Проверка и продувка клапана

Первые признаки того, что адсорбер Калины нужно ремонтировать, — это появление стойкого запаха бензина в салоне автомобиля и трудности, возникающие во время слива топлива. Для ремонта необходимо снять адсорбер и разобрать его. Так как устройство обычно цельное, для разбора потребуется спилить крышку. Сделать это легко обычным напильником. После проведенных работ по ремонту и замене основных деталей крышку, как правило, просто запаивают. Для полной герметизации швы обрабатывают смолой. Смола подсыхает в течение 12 часов. После этого ее можно слегка подшлифовать, чтобы привести фильтр в надлежащий вид.

Из адсорбера высыпают отработанный и непригодный уголь. В качестве промежуточных фильтров подойдет поролон. Уберите старые фильтры и поставьте на их место новые, заранее подготовленные. Некоторые мастера считают, что поролон не особенно эффективен и будет пропускать всю грязь вместе с углем, поэтому фильтры можно сделать из войлока. Между устройством и войлоком можно проложить кусок хлопчатобумажной ткани, что предотвратит попадание мелких ниток в систему. Получившиеся прокладки приклеивают к основе и прорабатывают герметиком.

Новый уголь можно добыть из противогазных коробок. Важно, чтобы он был абсолютно сухим, поэтому следует тщательно просушить его, прежде чем закладывать в систему.

Когда сухой уголь засыпан, снова устанавливают войлочные фильтры. На место ставятся все пластины и пружины, а затем сам фильтр. Как видно из вышеизложенного, провести диагностику и ремонт клапана абсорбера Калины несложно, можно обойтись и своими силами. Удачи!
